sensor TOYOTA YARIS 2022 Instructieboekje (in Dutch)

258
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
■Aanpassen van het zoemervolume
Het zoemervolume kan worden aange-
past op het multi-informatiedisplay.
Wijzig de instellingen met behulp van
de bedieningstoetsen van het instru-
mentenpaneel. ( Blz. 104, 111)
1 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel, selecteer
en houd ingedrukt.
3 Selecteer het volume en druk ver-
volgens op .
Elke keer dat de toets wordt ingedrukt, wij-
zigt het volume tussen 1, 2 en 3.
■Dempen van het geluid van een
zoemer
Op het multi-informatiedisplay wordt
een toets MUTE weergegeven wanneer
een object wordt gesignaleerd. Druk op
om het geluid van de zoemer te
dempen.
Het volume van de zoemers voor de
Toyota Parking Assist-sensor en de
RCTA (indien aanwezig) wordt gelijktij-
dig onderdrukt. In de volgende gevallen wordt het dem-
pen automatisch geannuleerd:

Als de stand van de selectiehendel
wordt gewijzigd.
 Als de rijsnelheid hoger wordt dan
een bepaalde snelheid.
 Als er een storing in een sensor aan-
wezig is of het systeem tijdelijk niet
kan worden gebruikt.
 Als de actieve functie handmatig
wordt uitgeschakeld.
 Het contact wordt UIT gezet.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 258 Thursday, August 26, 2021 4:59 PM

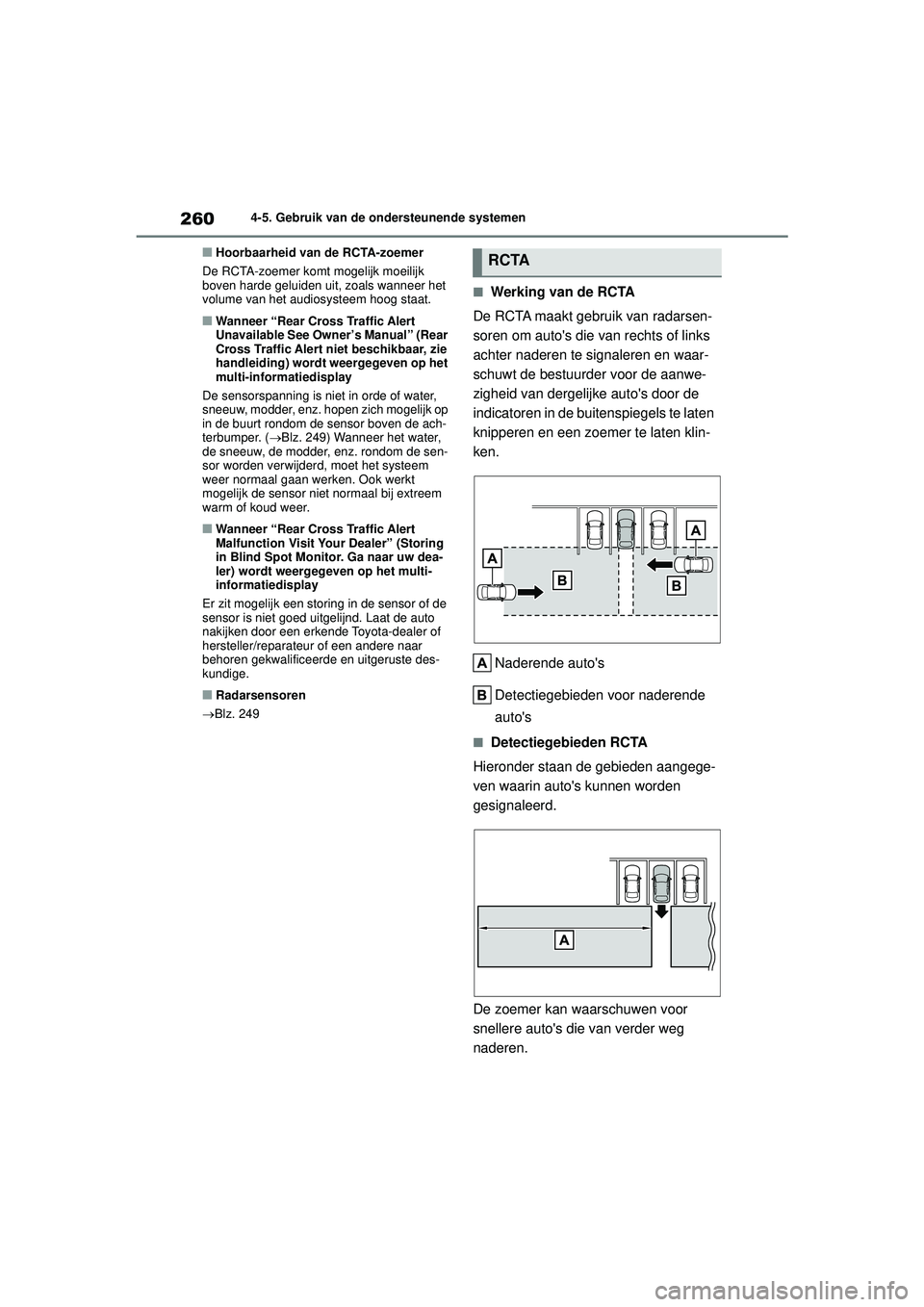

260
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Wanneer “Rear Cross Traffic Alert
Unavailable See Owner’s Manual” (Rear
Cross Traffic Alert niet beschikbaar, zie
handleiding) wordt weergegeven op het
multi-informatiedisplay
De sensorspanning is niet in orde of water,
sneeuw, modder, enz. hopen zich mogelijk op
in de buurt rondom de sensor boven de ach-
terbumper. ( Blz. 249) Wanneer het water,
de sneeuw, de modder, enz. rondom de sen-
sor worden verwijderd, moet het systeem
weer normaal gaan werken. Ook werkt
mogelijk de sensor niet normaal bij extreem
warm of koud weer.
■Wanneer “Rear Cross Traffic Alert
Malfunction Visit Your Dealer” (Storing
in Blind Spot Monitor. Ga naar uw dea-
ler) wordt weergegeven op het multi-
informatiedisplay
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Radarsensoren
 Blz. 249
■Werking van de RCTA
De RCTA maakt gebruik van radarsen-
soren om auto's die van rechts of links
achter naderen te signaleren en waar-
schuwt de bestuurder voor de aanwe-
zigheid van dergelijke auto's door de
indicatoren in de buitenspiegels te laten
knipperen en een zoemer te laten klin-
ken.
Naderende auto's
Detectiegebieden voor naderende
auto's
■Detectiegebieden RCTA
Hieronder staan de gebieden aangege-
ven waarin auto's kunnen worden
gesignaleerd.
De zoemer kan waarschuwen voor
snellere auto's die van verder weg
naderen.
RCTA
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 260 Thursday, August 26, 2021 4:59 PM

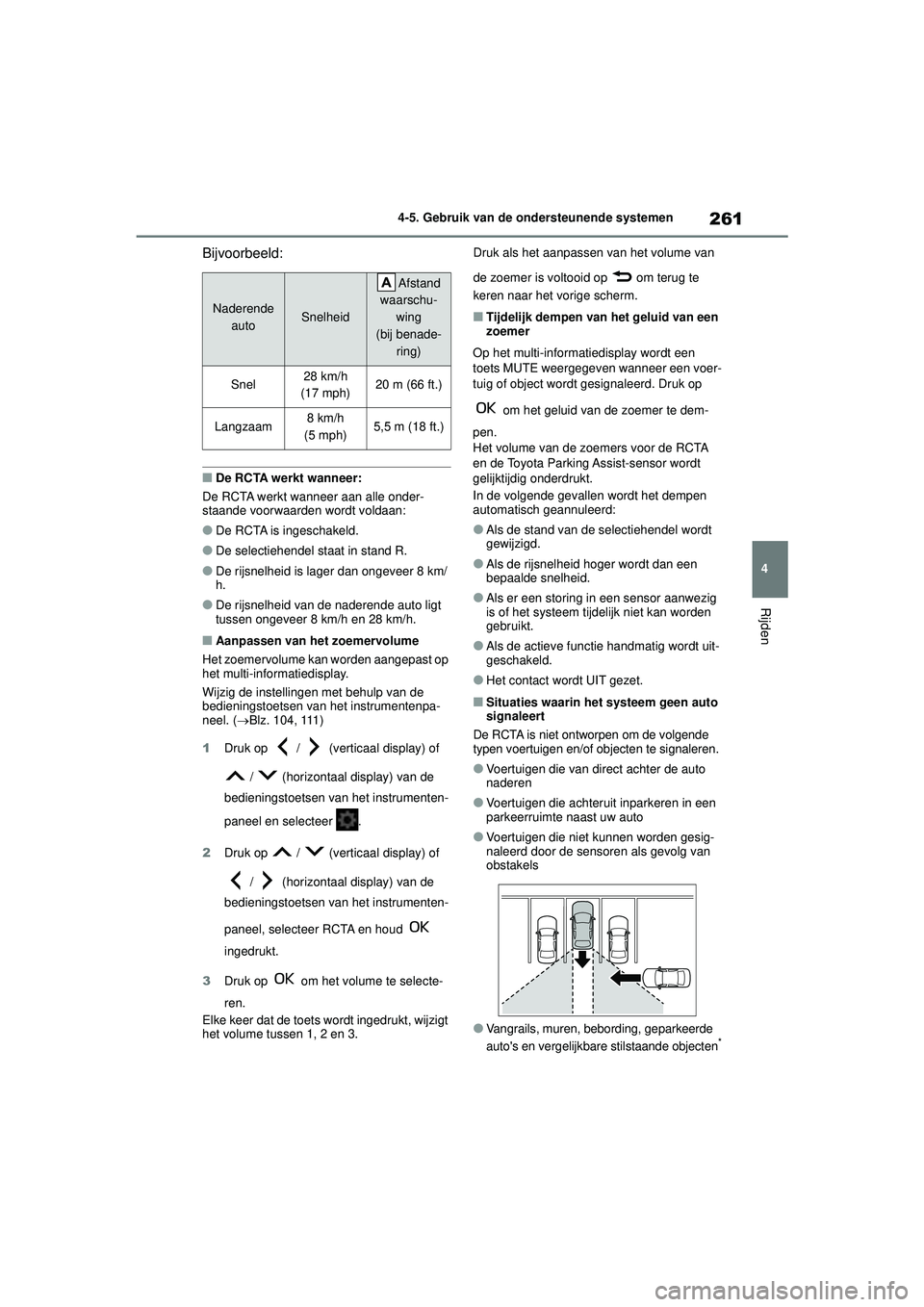

261
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is lager dan ongeveer 8 km/
h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 28 km/h.
■Aanpassen van het zoemervolume
Het zoemervolume kan worden aangepast op
het multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het instrumentenpa-
neel. ( Blz. 104, 111)
1 Druk op / (verticaal display) of
/ (horizontaal display) van de
bedieningstoetsen van het instrumenten-
paneel en selecteer .
2 Druk op / (verticaal display) of
/ (horizontaal display) van de
bedieningstoetsen van het instrumenten-
paneel, selecteer RCTA en houd
ingedrukt.
3 Druk op om het volume te selecte-
ren.
Elke keer dat de toets wordt ingedrukt, wijzigt
het volume tussen 1, 2 en 3. Druk als het aanpassen van het volume van
de zoemer is voltooid op om terug te
keren naar het vorige scherm.
■Tijdelijk dempen van het geluid van een
zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een voer-
tuig of object wordt gesignaleerd. Druk op
om het geluid van de zoemer te dem-
pen.
Het volume van de zoemers voor de RCTA
en de Toyota Parking Assist-sensor wordt
gelijktijdig onderdrukt.
In de volgende gevallen wordt het dempen
automatisch geannuleerd:
●Als de stand van de selectiehendel wordt
gewijzigd.
●Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
●Als er een storing in een sensor aanwezig
is of het systeem tij delijk niet kan worden
gebruikt.
●Als de actieve functie handmatig wordt uit-
geschakeld.
●Het contact wordt UIT gezet.
■Situaties waarin het systeem geen auto
signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of ob jecten te signaleren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objecten*
Naderende
autoSnelheid
Afstand
waarschu- wing
(bij benade- ring)
Snel28 km/h
(17 mph)20 m (66 ft.)
Langzaam8 km/h
(5 mph)5,5 m (18 ft.)
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 261 Thursday, August 26, 2021 4:59 PM

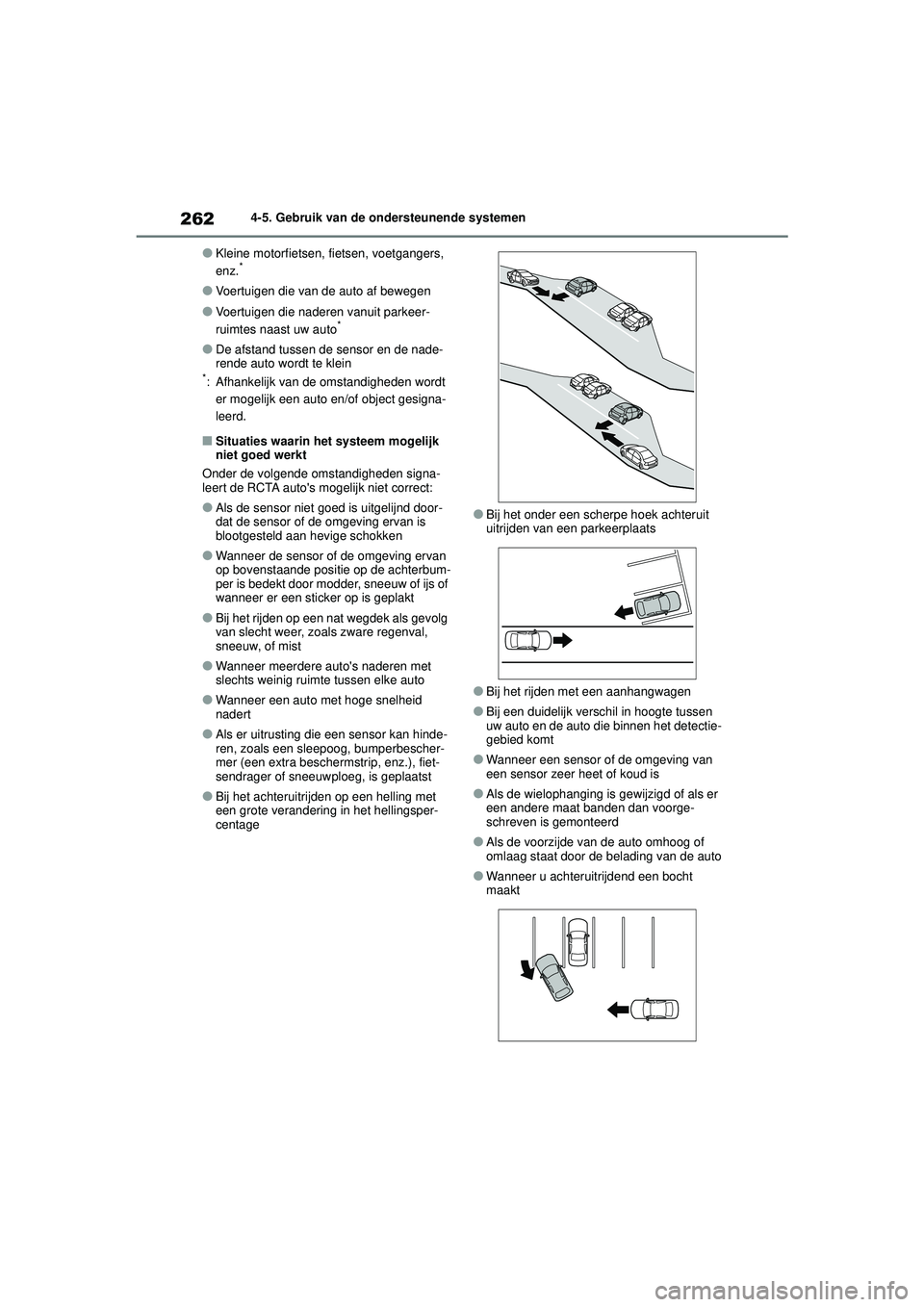

262
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
●De afstand tussen de sensor en de nade-
rende auto wordt te klein
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden signa-
leert de RCTA auto's mogelijk niet correct:
●Als de sensor niet goed is uitgelijnd door-
dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
●Wanneer de sensor of de omgeving ervan
op bovenstaande positie op de achterbum-
per is bedekt door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
●Bij het rijden op een nat wegdek als gevolg
van slecht weer, zoals zware regenval,
sneeuw, of mist
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Wanneer een auto met hoge snelheid
nadert
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fiet-
sendrager of sneeuwploeg, is geplaatst
●Bij het achteruitrijden op een helling met
een grote verandering in het hellingsper-
centage
●Bij het onder een scherpe hoek achteruit
uitrijden van een parkeerplaats
●Bij het rijden met een aanhangwagen
●Bij een duidelijk verschil in hoogte tussen
uw auto en de auto die binnen het detectie-
gebied komt
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de wielophanging is ge wijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Wanneer u achteruitrijdend een bocht
maakt
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 262 Thursday, August 26, 2021 4:59 PM

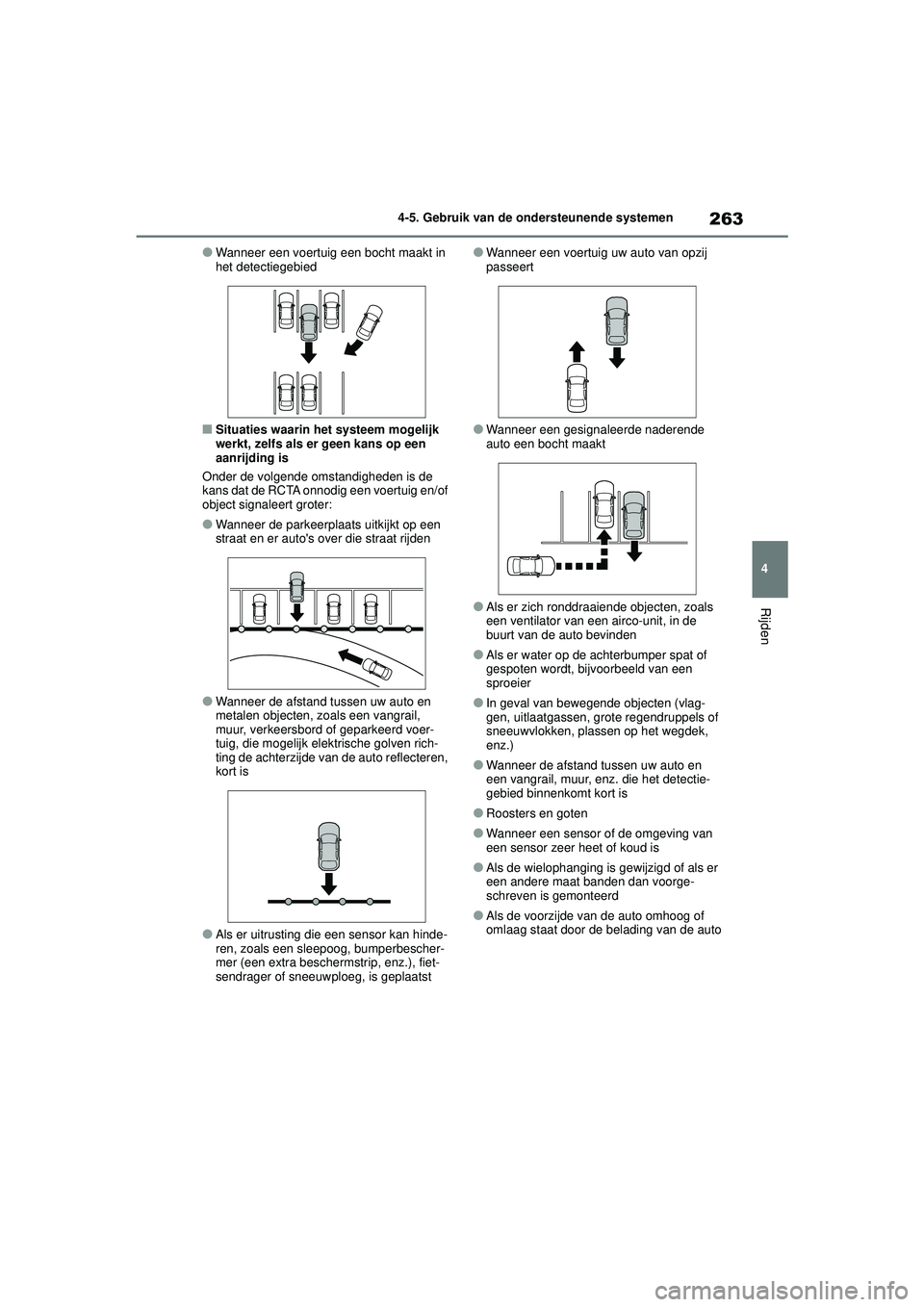

263
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
●Wanneer een voertuig een bocht maakt in
het detectiegebied
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een voertuig en/of
object signaleert groter:
●Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
●Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerd voer-
tuig, die mogelijk elektrische golven rich-
ting de achterzijde van de auto reflecteren,
kort is
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fiet-
sendrager of sneeuwploeg, is geplaatst
●Wanneer een voertuig uw auto van opzij
passeert
●Wanneer een gesignaleerde naderende
auto een bocht maakt
●Als er zich ronddraaiende objecten, zoals
een ventilator van een airco-unit, in de
buurt van de auto bevinden
●Als er water op de achterbumper spat of
gespoten wordt, bijvoorbeeld van een
sproeier
●In geval van bewegende objecten (vlag-
gen, uitlaatgassen, grote regendruppels of
sneeuwvlokken, plassen op het wegdek,
enz.)
●Wanneer de afstand tussen uw auto en
een vangrail, muur, enz. die het detectie-
gebied binnenkomt kort is
●Roosters en goten
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de wielophanging is ge wijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 263 Thursday, August 26, 2021 4:59 PM

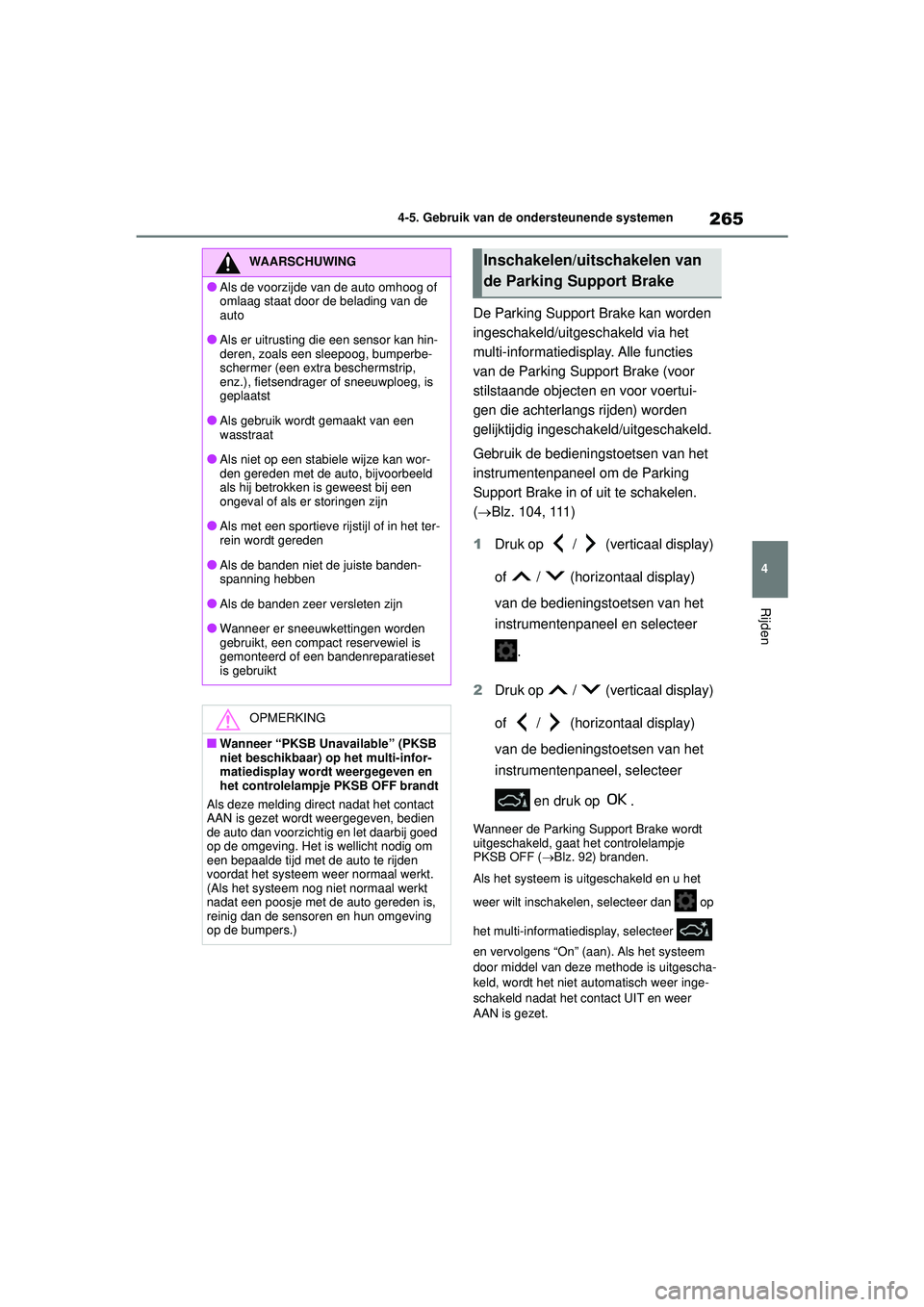

265
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies
van de Parking Support Brake (voor
stilstaande objecten en voor voertui-
gen die achterlangs rijden) worden
gelijktijdig ingeschakeld/uitgeschakeld.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(Blz. 104, 111)
1 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel, selecteer
en druk op .
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF ( Blz. 92) branden.
Als het systeem is ui tgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedisplay, selecteer
en vervolgens “On” ( aan). Als het systeem
door middel van deze methode is uitgescha-
keld, wordt het niet automatisch weer inge-
schakeld nadat het contact UIT en weer
AAN is gezet.
WAARSCHUWING
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de
auto
●Als er uitrusting die een sensor kan hin-
deren, zoals een sleepoog, bumperbe-
schermer (een extra beschermstrip,
enz.), fietsendrager of sneeuwploeg, is
geplaatst
●Als gebruik wordt gemaakt van een
wasstraat
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijs tijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
OPMERKING
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF brandt
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
Inschakelen/uitschakelen van
de Parking Support Brake
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 265 Thursday, August 26, 2021 4:59 PM

268
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen

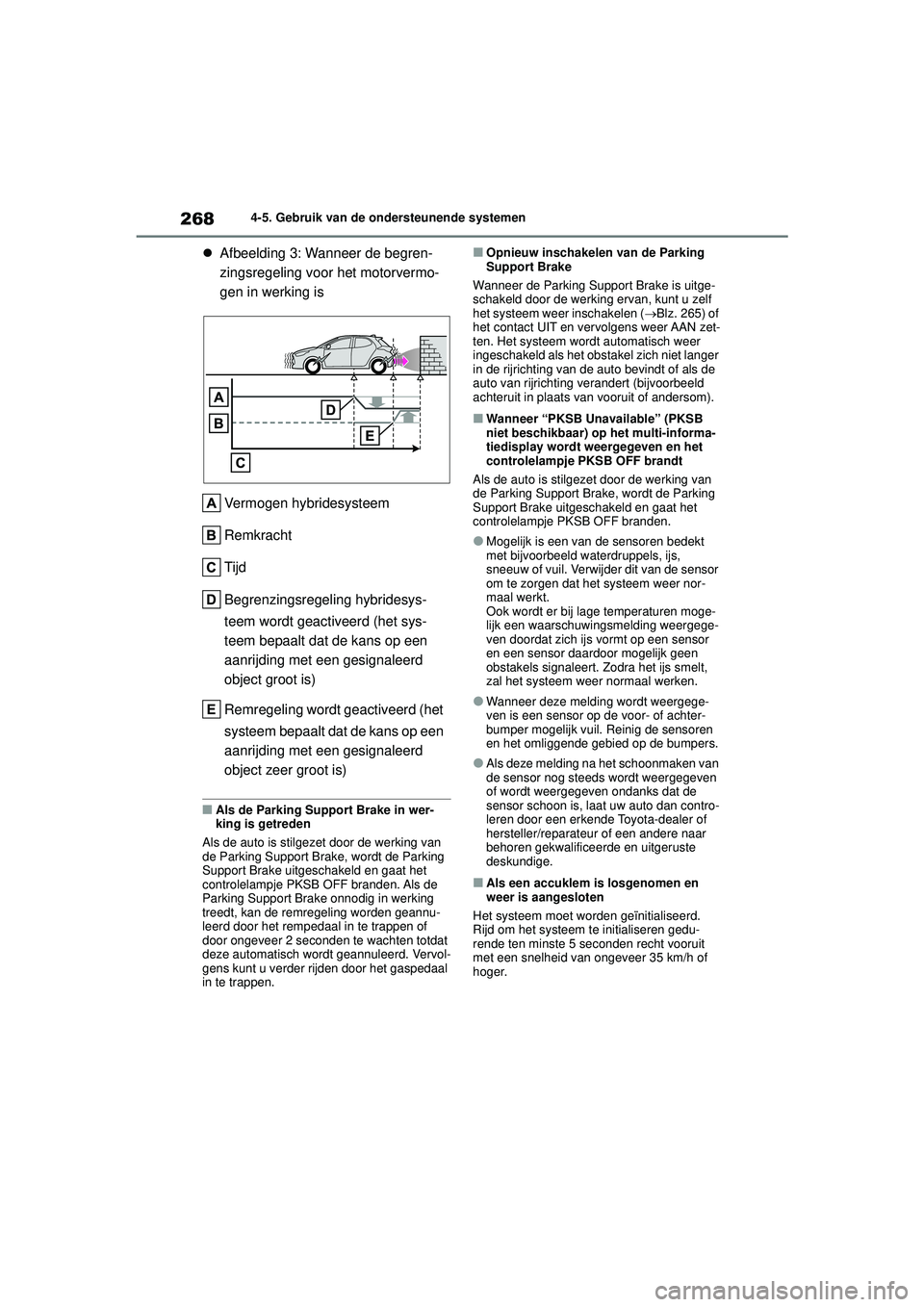

Afbeelding 3: Wanneer de begren-
zingsregeling voor het motorvermo-
gen in werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybridesys-
teem wordt geactiveerd (het sys-
teem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object groot is)
Remregeling wordt geactiveerd (het
systeem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object zeer groot is)
■Als de Parking Support Brake in wer-
king is getreden
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden. Als de
Parking Support Brake onnodig in werking
treedt, kan de remregeling worden geannu-
leerd door het rempedaal in te trappen of
door ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd. Vervol-
gens kunt u verder rijden door het gaspedaal
in te trappen.
■Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is uitge-
schakeld door de werking ervan, kunt u zelf
het systeem weer inschakelen ( Blz. 265) of
het contact UIT en vervolgens weer AAN zet-
ten. Het systeem wordt automatisch weer
ingeschakeld als het obsta kel zich niet langer
in de rijrichting van de auto bevindt of als de
auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje PKSB OFF brandt
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden.
●Mogelijk is een van de sensoren bedekt
met bijvoorbeeld waterdruppels, ijs,
sneeuw of vuil. Verwijder dit van de sensor
om te zorgen dat het systeem weer nor-
maal werkt.
Ook wordt er bij lage temperaturen moge-
lijk een waarschuwingsmelding weergege-
ven doordat zich ijs vormt op een sensor
en een sensor daardoor mogelijk geen
obstakels signaleert. Zodra het ijs smelt,
zal het systeem weer normaal werken.
●Wanneer deze melding wordt weergege-
ven is een sensor op de voor- of achter-
bumper mogelijk vuil. Reinig de sensoren
en het omliggende gebied op de bumpers.
●Als deze melding na het schoonmaken van
de sensor nog steeds wordt weergegeven
of wordt weergegeven ondanks dat de
sensor schoon is, laat uw auto dan contro-
leren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Als een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of
hoger.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 268 Thursday, August 26, 2021 4:59 PM

269
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in de rijrichting
van de auto een object wordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
Parking Suppor t Brake-functie (voor stilstaande objecten)*
Als de sensoren een stilstaand object, zoals een muur, signaleren in de
rijrichting van de auto en het systeem oordeelt dat zich een aanrijding voor
kan doen doordat de auto plotseling naar voren beweegt doordat het gas-
pedaal per ongeluk wordt ingetrapt, wanneer de auto de verkeerde kant op
rijdt doordat de verkeerde schakelstand wordt geselecteerd of tijdens het
parkeren of het rijden met een lage snelheid, werkt het systeem om de
gevolgen van een aanrijding met het gesignaleerde stilstaande object zo
veel mogelijk te beperken.

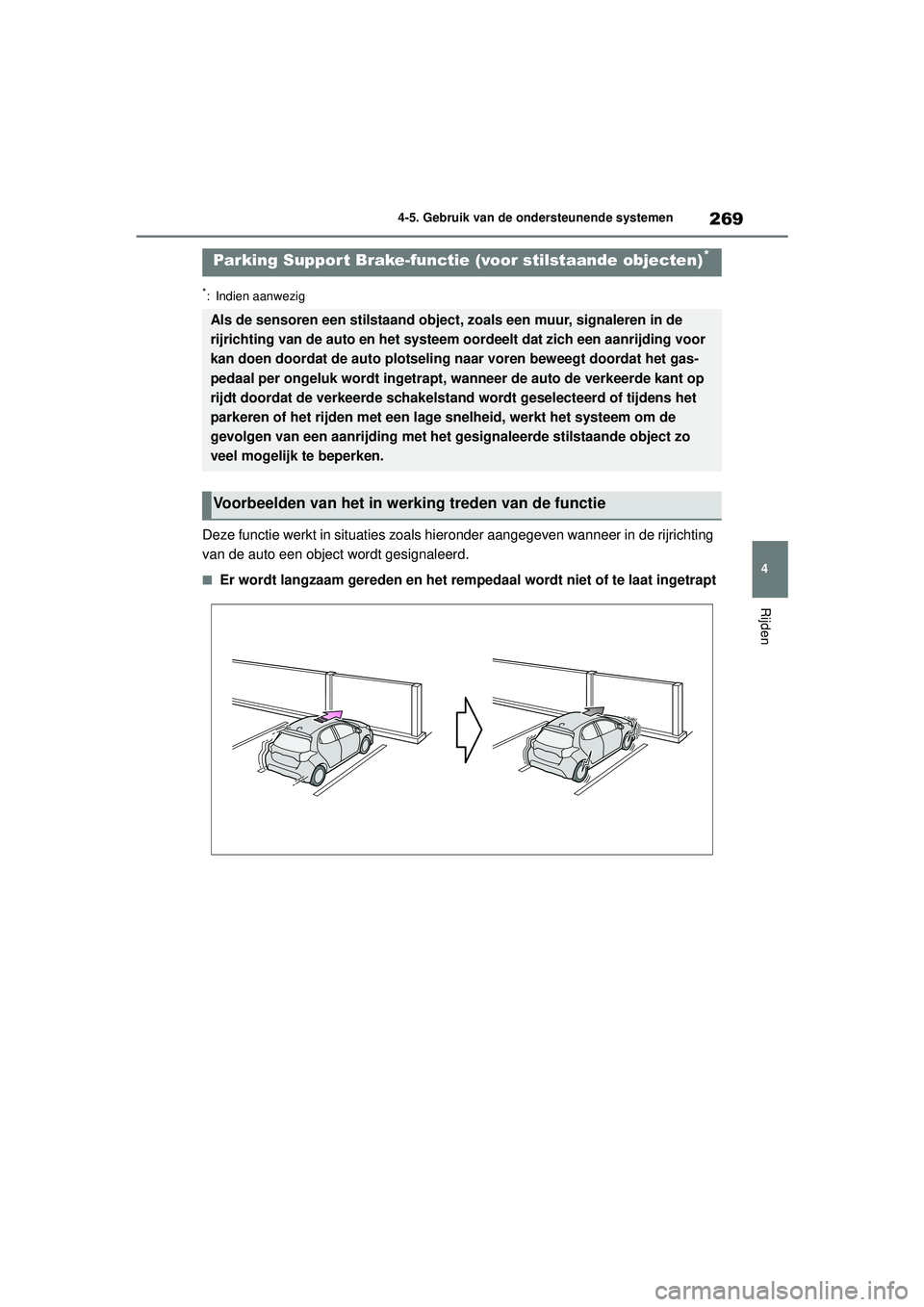

Voorbeelden van het in werking treden van de functie
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 269 Thursday, August 26, 2021 4:59 PM

271
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
Blz. 252

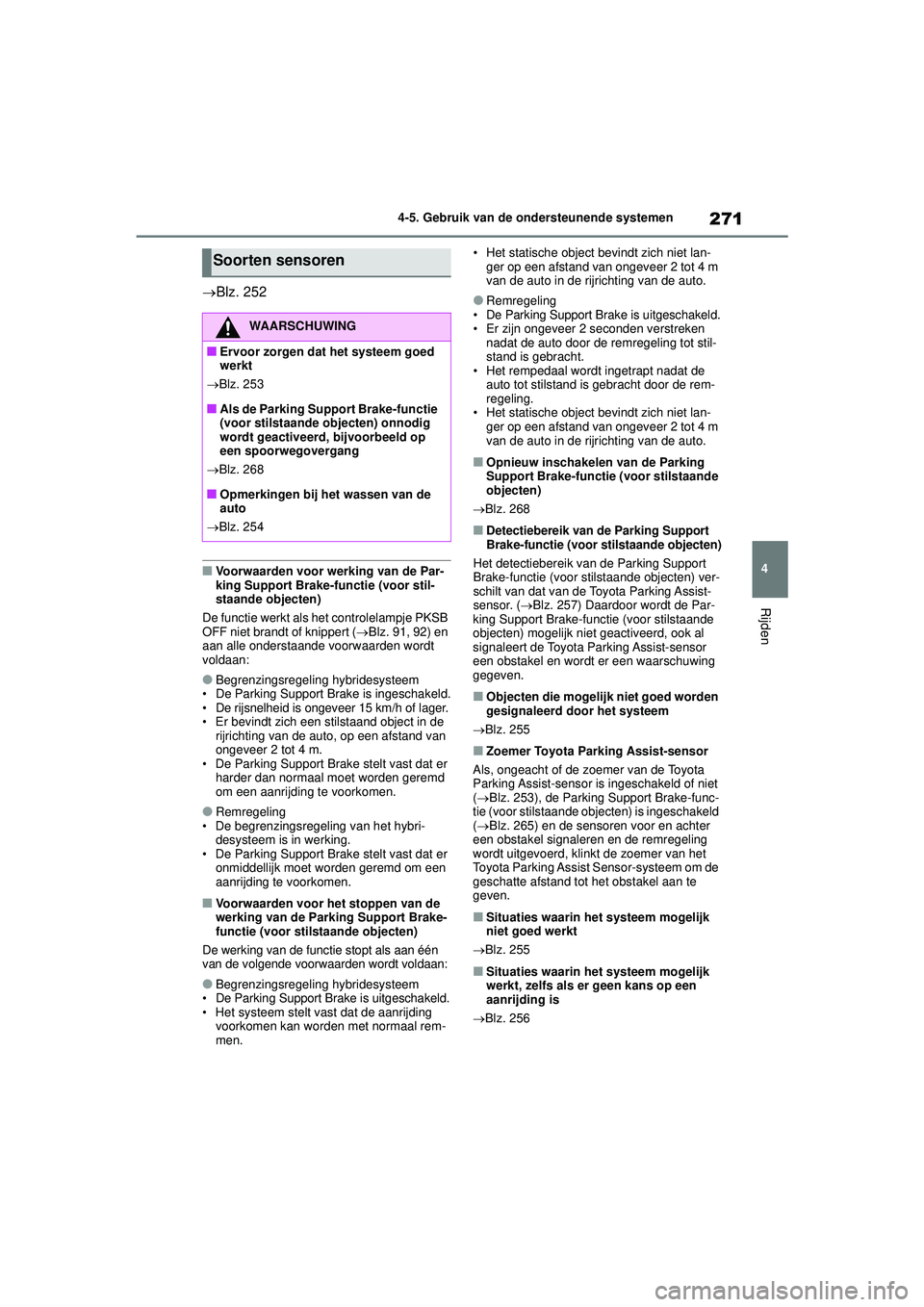

■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor stil-
staande objecten)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert ( Blz. 91, 92) en
aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeli ng hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is ongeveer 15 km/h of lager.• Er bevindt zich een stilstaand object in de rijrichting van de auto, op een afstand van
ongeveer 2 tot 4 m.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden geremd
om een aanrijding te voorkomen.
●Remregeling
• De begrenzingsregeling van het hybri- desysteem is in werking.
• De Parking Support Brake stelt vast dat er onmiddellijk moet worden geremd om een
aanrijding te voorkomen.
■Voorwaarden voor het stoppen van de
werking van de Parking Support Brake-
functie (voor stilstaande objecten)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt voldaan:
●Begrenzingsregeli ng hybridesysteem• De Parking Support Brake is uitgeschakeld.• Het systeem stelt vast dat de aanrijding
voorkomen kan worden met normaal rem-
men. • Het statische object bevindt zich niet lan-
ger op een afstand van ongeveer 2 tot 4 m
van de auto in de rijrichting van de auto.
●Remregeling• De Parking Support Brake is uitgeschakeld.• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Het statische object bevindt zich niet lan-
ger op een afstand van ongeveer 2 tot 4 m
van de auto in de rijrichting van de auto.
■Opnieuw inschakelen van de Parking
Support Brake-functie (voor stilstaande
objecten)
 Blz. 268
■Detectiebereik van de Parking Support
Brake-functie (voor stilstaande objecten)
Het detectiebereik van de Parking Support
Brake-functie (voor stilstaande objecten) ver-
schilt van dat van de Toyota Parking Assist-
sensor. ( Blz. 257) Daardoor wordt de Par-
king Support Brake-functie (voor stilstaande
objecten) mogelijk niet geactiveerd, ook al
signaleert de Toyota Parking Assist-sensor
een obstakel en wordt er een waarschuwing
gegeven.
■Objecten die mogelijk niet goed worden
gesignaleerd door het systeem
 Blz. 255
■Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de zoemer van de Toyota
Parking Assist-sensor is ingeschakeld of niet
(  Blz. 253), de Parking Support Brake-func-
tie (voor stilstaande objecten) is ingeschakeld
(  Blz. 265) en de sensoren voor en achter
een obstakel signaleren en de remregeling
wordt uitgevoerd, klinkt de zoemer van het
Toyota Parking Assist Sensor-systeem om de
geschatte afstand tot het obstakel aan te
geven.
■Situaties waarin het systeem mogelijk
niet goed werkt
 Blz. 255
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
 Blz. 256
Soorten sensoren
WAARSCHUWING
■Ervoor zorgen dat het systeem goed
werkt
 Blz. 253
■Als de Parking Support Brake-functie
(voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op
een spoorwegovergang
 Blz. 268
■Opmerkingen bij het wassen van de
auto
 Blz. 254
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 271 Thursday, August 26, 2021 4:59 PM

272
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Deze functie treedt in werking in situaties zoals hieronder aangegeven wanneer in
de rijrichting van de auto een auto wordt gesignaleerd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat
ingetrapt
Parking Suppor t Brake-functie (voor voer tuigen die
achterlangs rijden)*
Als een radarsensor achter een auto signaleert die van rechts of links
achter nadert en het systeem bepaalt dat de kans op een aanrijding groot
is, activeert deze functie de remmen om de kans op een aanrijding met de
naderende auto te verkleinen.

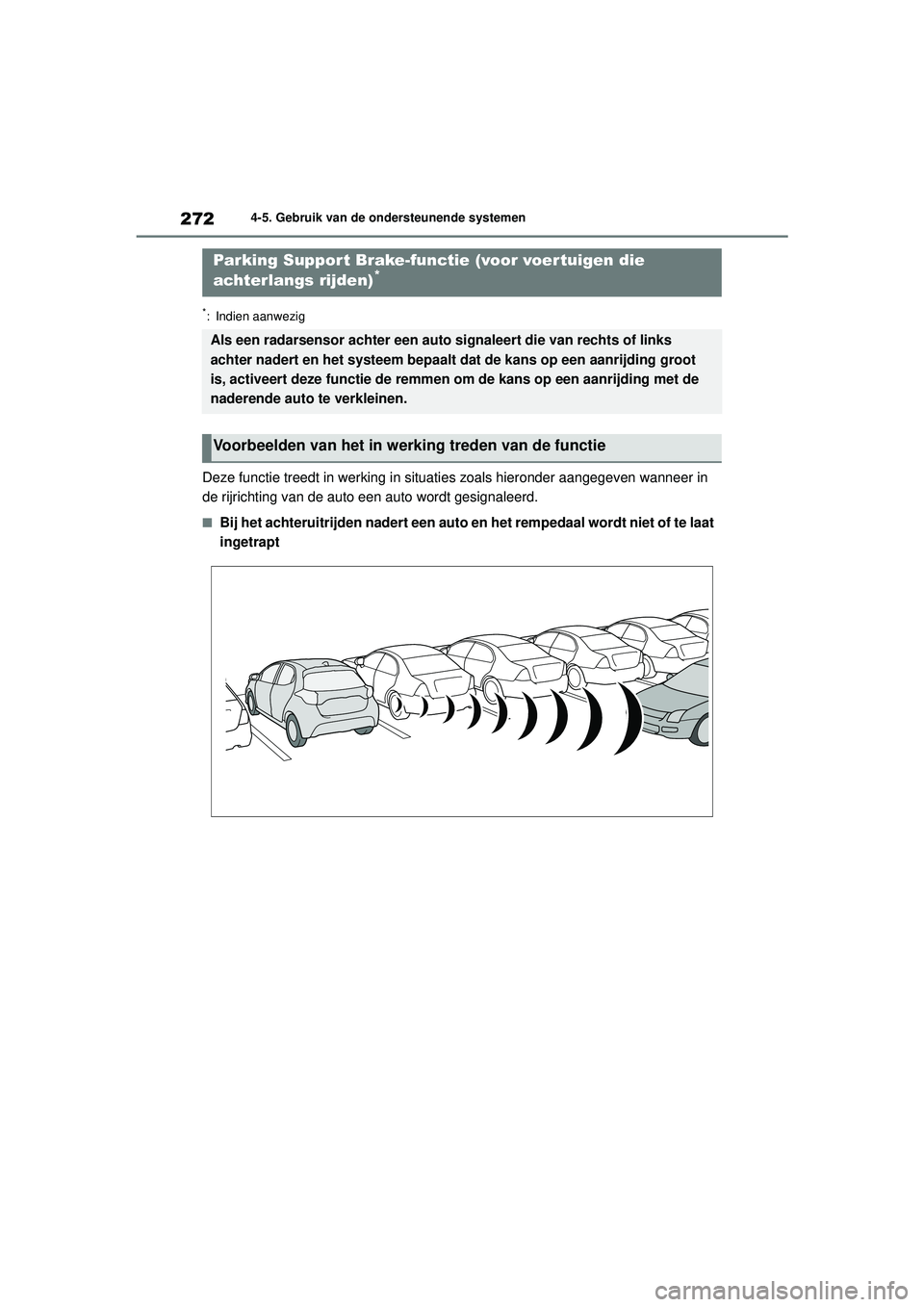

Voorbeelden van het in werking treden van de functie
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 272 Thursday, August 26, 2021 4:59 PM
