sensor TOYOTA YARIS 2022 Instructieboekje (in Dutch)

152
Handleiding HV_Europa_M52N30_nl
3-4. Verstellen van het stuurwiel en de spiegels
Druk op de toets om de functie uit te schake-
len. (Het controlelampje gaat ook uit.)
■Voorkomen van een onjuiste werking
van de sensoren (auto's met binnen-
spiegel met automatische antiverblin-
dingsstand)
Raak de sensoren niet aan en bedek ze ook
niet, omdat hierdoor de werking van de sen-
soren in negatieve zin beïnvloed kan worden.
1 Draai de schakelaar om een buiten-
spiegel te selecteren.
Links
Rechts
Buitenspiegels
De positie van de binnenspiegel
kan worden afgesteld zodat de
bestuurder voldoende zicht naar
achteren heeft.
WAARSCHUWING
■Belangrijke punten tijdens het rijden
Neem tijdens het rijden de volgende voor-
zorgsmaatregelen in acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen en een ongeval veroor-
zaken, waardoor dodelijk of ernstig letsel
kan ontstaan.
●Verstel de spiegels niet tijdens het rijden.
●Rijd niet met de auto als de spiegels zijn
ingeklapt.
●Beide buitenspiegels dienen in de nor-
male stand te staan en goed te zijn
ingesteld alvorens met de auto wordt
gereden.
Procedure voor het verstellen
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 152 Thursday, August 26, 2021 4:59 PM

4

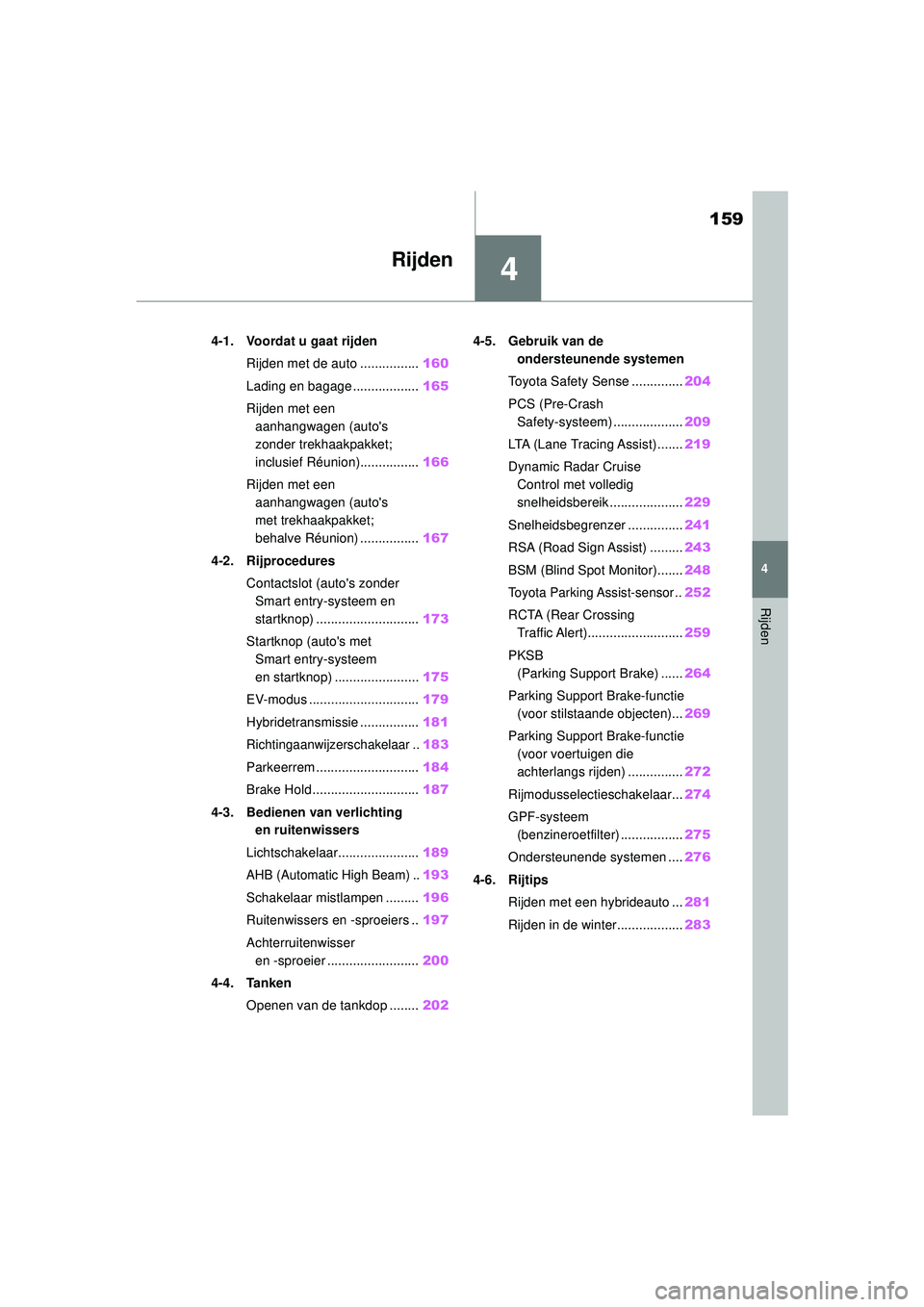

159
Handleiding HV_Europa_M52N30_nl
4
Rijden
Rijden
4-1. Voordat u gaat rijdenRijden met de auto ................ 160
Lading en bagage .................. 165
Rijden met een aanhangwagen (auto's
zonder trekhaakpakket;
inclusief Réunion)................ 166
Rijden met een aanhangwagen (auto's
met trekhaakpakket;
behalve Réunion) ................ 167
4-2. Rijprocedures Contactslot (auto's zonder Smart entry-systeem en
startknop) ............................ 173
Startknop (auto's met Smart entry-systeem
en startknop) ....................... 175
EV-modus .............................. 179
Hybridetransmissie ................ 181
Richtingaanwijzerschakelaar ..183
Parkeerrem ............................ 184
Brake Hold ............................. 187
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar...................... 189
AHB (Automatic High Beam) ..193
Schakelaar mistlampen ......... 196
Ruitenwissers en -sproeiers .. 197
Achterruitenwisser en -sproeier ......................... 200
4-4. Tanken
Openen van de tankdop ........ 2024-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense .............. 204
PCS (Pre-Crash Safety-systeem) . ..................209
LTA (Lane Tracing Assist)....... 219
Dynamic Radar Cruise Control met volledig
snelheidsbereik .................... 229
Snelheidsbegrenzer ............... 241
RSA (Road Sign Assist) ......... 243
BSM (Blind Spot Monitor)....... 248
Toyota Parking Assist-sensor ..252
RCTA (Rear Crossing Traffic Alert).......................... 259
PKSB (Parking Support Brake) ...... 264
Parking Support Brake-functie (voor stilstaande objecten)... 269
Parking Support Brake-functie (voor voertuigen die
achterlangs rijden) ............... 272
Rijmodusselectieschakelaar... 274
GPF-systeem (benzineroetfilter) ................. 275
Ondersteunende systemen .... 276
4-6. Rijtips Rijden met een hybrideauto ... 281
Rijden in de winter.................. 283
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 159 Thursday, August 26, 2021 4:59 PM

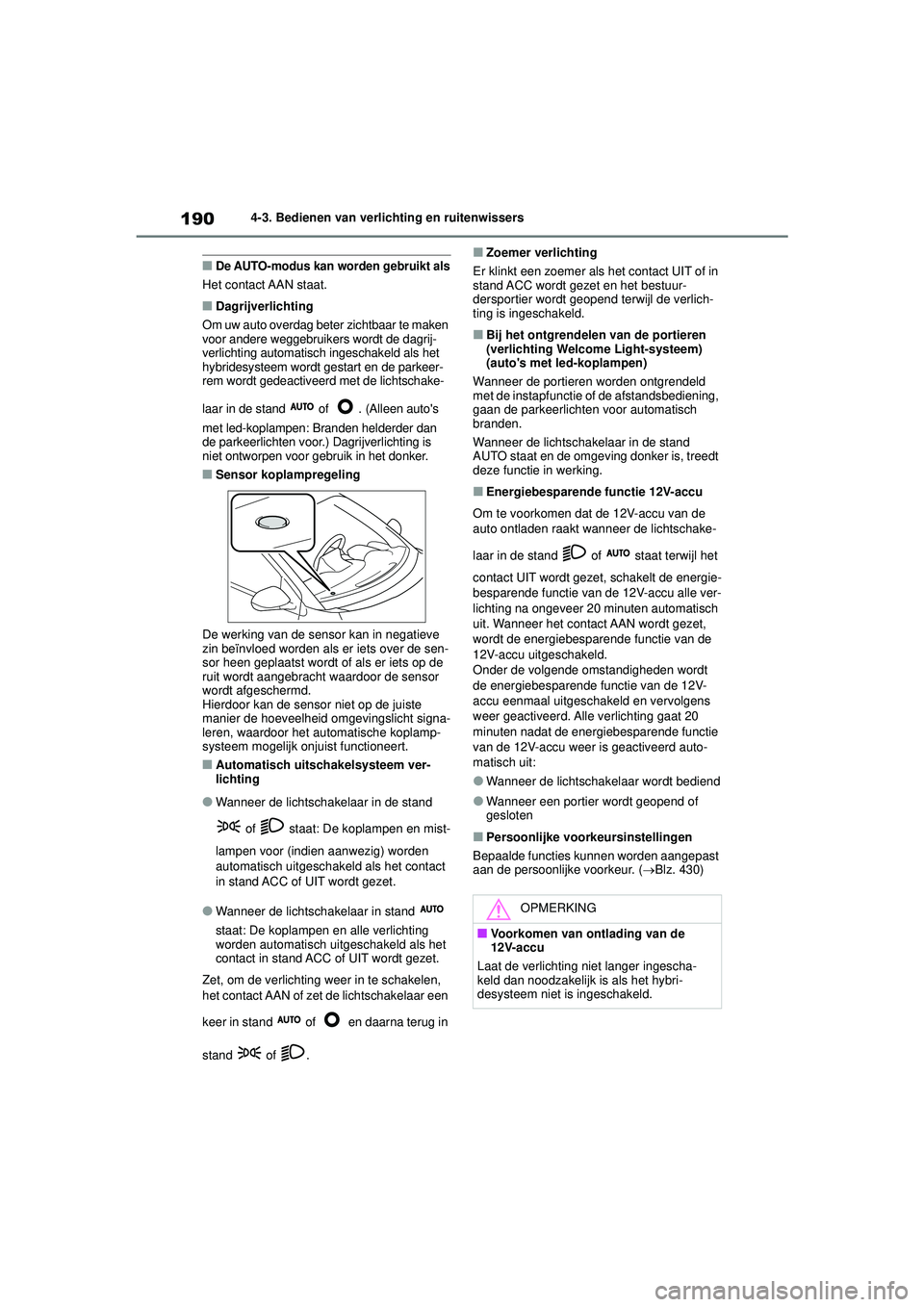

190
Handleiding HV_Europa_M52N30_nl
4-3. Bedienen van verlichting en ruitenwissers
■De AUTO-modus kan worden gebruikt als
Het contact AAN staat.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te maken
voor andere weggebruikers wordt de dagrij-
verlichting automatisch ingeschakeld als het
hybridesysteem wordt gestart en de parkeer-
rem wordt gedeactiveerd met de lichtschake-
laar in de stand of . (Alleen auto's
met led-koplampen: Branden helderder dan
de parkeerlichten voor.) Dagrijverlichting is
niet ontworpen voor gebruik in het donker.
■Sensor koplampregeling
De werking van de sensor kan in negatieve
zin beïnvloed worden als er iets over de sen-
sor heen geplaatst wordt of als er iets op de
ruit wordt aangebracht waardoor de sensor
wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht signa-
leren, waardoor het automatische koplamp-
systeem mogelijk onjuist functioneert.
■Automatisch uitschakelsysteem ver-
lichting
●Wanneer de lichtschakelaar in de stand of staat: De koplampen en mist-
lampen voor (indien aanwezig) worden
automatisch uitgeschakeld als het contact
in stand ACC of UIT wordt gezet.
●Wanneer de lichtschakelaar in stand
staat: De koplampen en alle verlichting
worden automatisch ui tgeschakeld als het
contact in stand ACC of UIT wordt gezet.
Zet, om de verlichting weer in te schakelen,
het contact AAN of zet de lichtschakelaar een
keer in stand of en daarna terug in
stand of .
■Zoemer verlichting
Er klinkt een zoemer als het contact UIT of in
stand ACC wordt gezet en het bestuur-
dersportier wordt geopend terwijl de verlich-
ting is ingeschakeld.
■Bij het ontgrendelen van de portieren
(verlichting Welcome Light-systeem)
(auto's met led-koplampen)
Wanneer de portieren worden ontgrendeld
met de instapfunctie of de afstandsbediening,
gaan de parkeerlichten voor automatisch
branden.
Wanneer de lichtschakelaar in de stand
AUTO staat en de omgeving donker is, treedt
deze functie in werking.
■Energiebesparende functie 12V-accu
Om te voorkomen dat de 12V-accu van de
auto ontladen raakt wanneer de lichtschake-
laar in de stand of staat terwijl het
contact UIT wordt gezet, schakelt de energie-
besparende functie van de 12V-accu alle ver-
lichting na ongeveer 20 minuten automatisch
uit. Wanneer het contact AAN wordt gezet,
wordt de energiebesparende functie van de
12V-accu uitgeschakeld.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de 12V-
accu eenmaal uitgesc hakeld en vervolgens
weer geactiveerd. Alle verlichting gaat 20
minuten nadat de energiebesparende functie
van de 12V-accu weer is geactiveerd auto-
matisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( Blz. 430)
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat de verlichting niet langer ingescha-
keld dan noodzakelijk is als het hybri-
desysteem niet is ingeschakeld.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 190 Thursday, August 26, 2021 4:59 PM

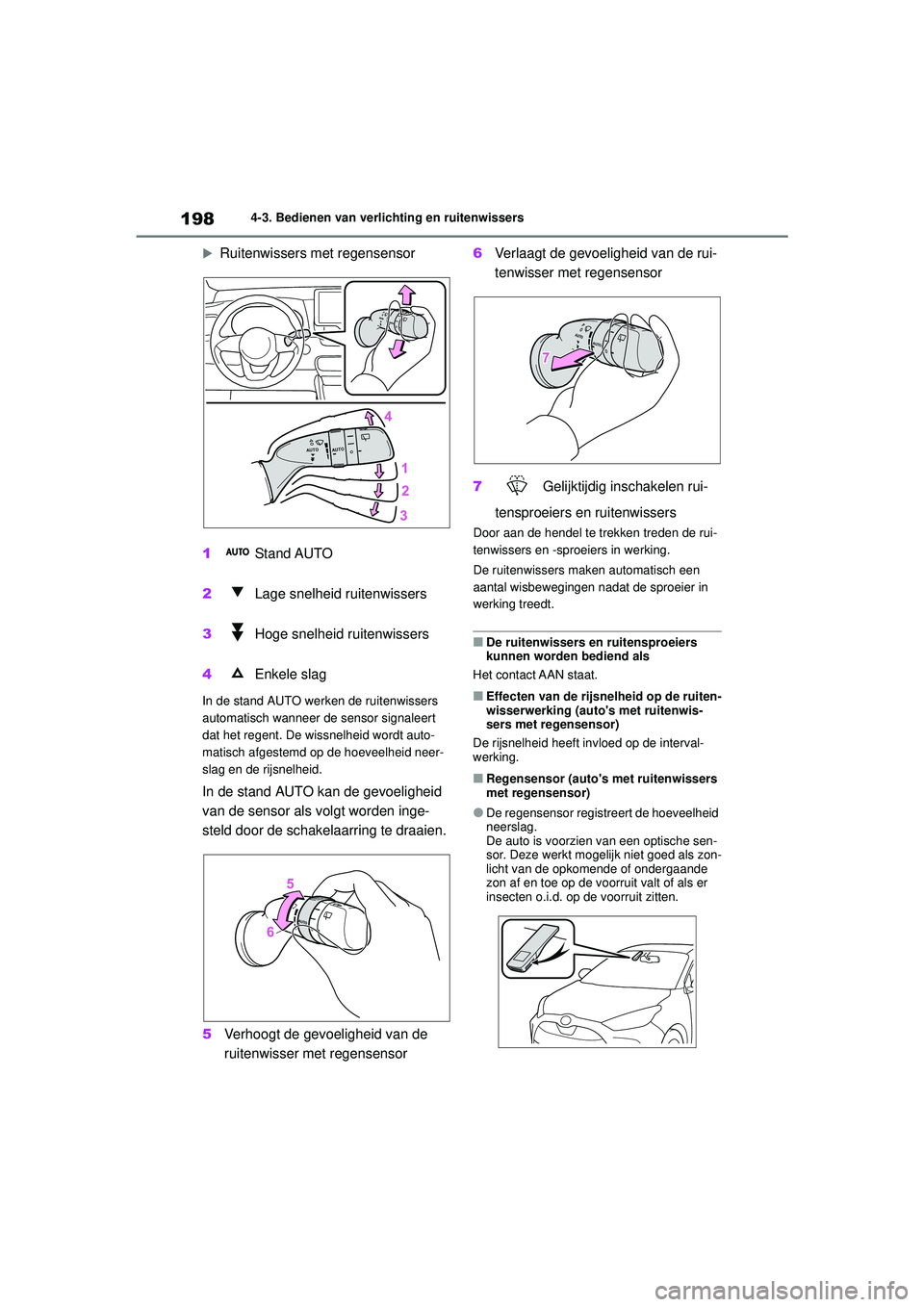

198
Handleiding HV_Europa_M52N30_nl
4-3. Bedienen van verlichting en ruitenwissers

Ruitenwissers met regensensor
1 Stand AUTO
2 Lage snelheid ruitenwissers
3 Hoge snelheid ruitenwissers
4 Enkele slag
In de stand AUTO werken de ruitenwissers
automatisch wanneer de sensor signaleert
dat het regent. De wissnelheid wordt auto-
matisch afgestemd op de hoeveelheid neer-
slag en de rijsnelheid.
In de stand AUTO kan de gevoeligheid
van de sensor als volgt worden inge-
steld door de schakelaarring te draaien.
5Verhoogt de gevoeligheid van de
ruitenwisser met regensensor 6
Verlaagt de gevoeligheid van de rui-
tenwisser met regensensor
7 Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers maken automatisch een
aantal wisbewegingen nadat de sproeier in
werking treedt.
■De ruitenwissers en ruitensproeiers
kunnen worden bediend als
Het contact AAN staat.
■Effecten van de rijsnelheid op de ruiten-
wisserwerking (auto's met ruitenwis-
sers met regensensor)
De rijsnelheid heeft invloed op de interval-
werking.
■Regensensor (auto's met ruitenwissers
met regensensor)
●De regensensor registreert de hoeveelheid
neerslag.
De auto is voorzien van een optische sen-
sor. Deze werkt mogelijk niet goed als zon-
licht van de opkomende of ondergaande
zon af en toe op de voorruit valt of als er
insecten o.i.d. op de voorruit zitten.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 198 Thursday, August 26, 2021 4:59 PM

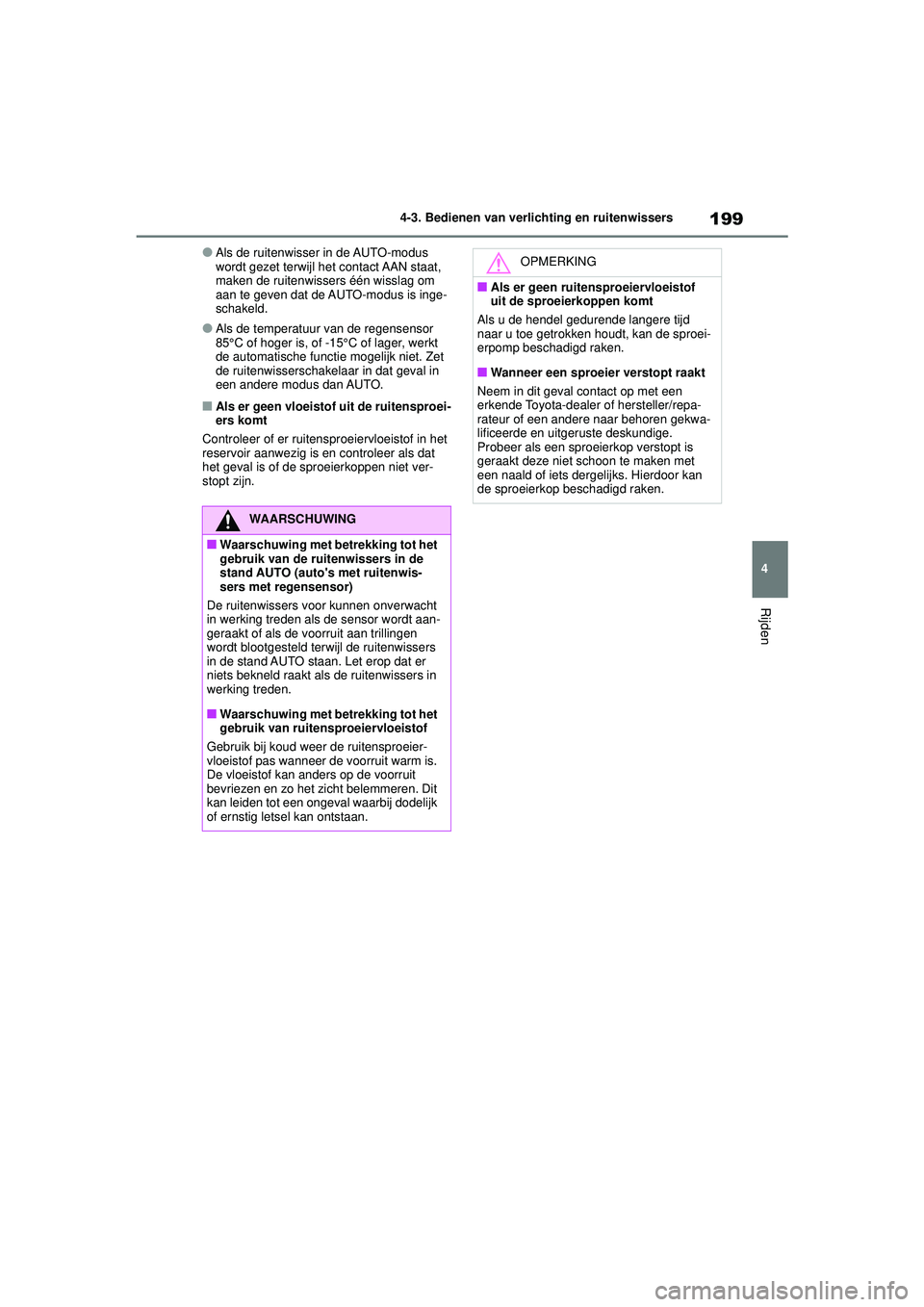

199
4
Handleiding HV_Europa_M52N30_nl
4-3. Bedienen van verlichting en ruitenwissers
Rijden
●Als de ruitenwisser in de AUTO-modus
wordt gezet terwijl het contact AAN staat,
maken de ruitenwissers één wisslag om
aan te geven dat de AUTO-modus is inge-
schakeld.
●Als de temperatuur van de regensensor
85°C of hoger is, of -15°C of lager, werkt
de automatische functie mogelijk niet. Zet
de ruitenwisserschakelaar in dat geval in
een andere modus dan AUTO.
■Als er geen vloeistof uit de ruitensproei-
ers komt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer als dat
het geval is of de sproeierkoppen niet ver-
stopt zijn.
WAARSCHUWING
■Waarschuwing met betrekking tot het
gebruik van de ruitenwissers in de
stand AUTO (auto's met ruitenwis-
sers met regensensor)
De ruitenwissers voor kunnen onverwacht
in werking treden als de sensor wordt aan-
geraakt of als de voorruit aan trillingen
wordt blootgesteld terwijl de ruitenwissers
in de stand AUTO staan. Let erop dat er
niets bekneld raakt als de ruitenwissers in
werking treden.
■Waarschuwing met betrekking tot het
gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeier-
vloeistof pas wanneer de voorruit warm is.
De vloeistof kan anders op de voorruit
bevriezen en zo het zicht belemmeren. Dit
kan leiden tot een ongeval waarbij dodelijk
of ernstig letsel kan ontstaan.
OPMERKING
■Als er geen ruitensproeiervloeistof
uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd
naar u toe getrokken houdt, kan de sproei-
erpomp beschadigd raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is
geraakt deze niet schoon te maken met
een naald of iets dergel ijks. Hierdoor kan
de sproeierkop beschadigd raken.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 199 Thursday, August 26, 2021 4:59 PM

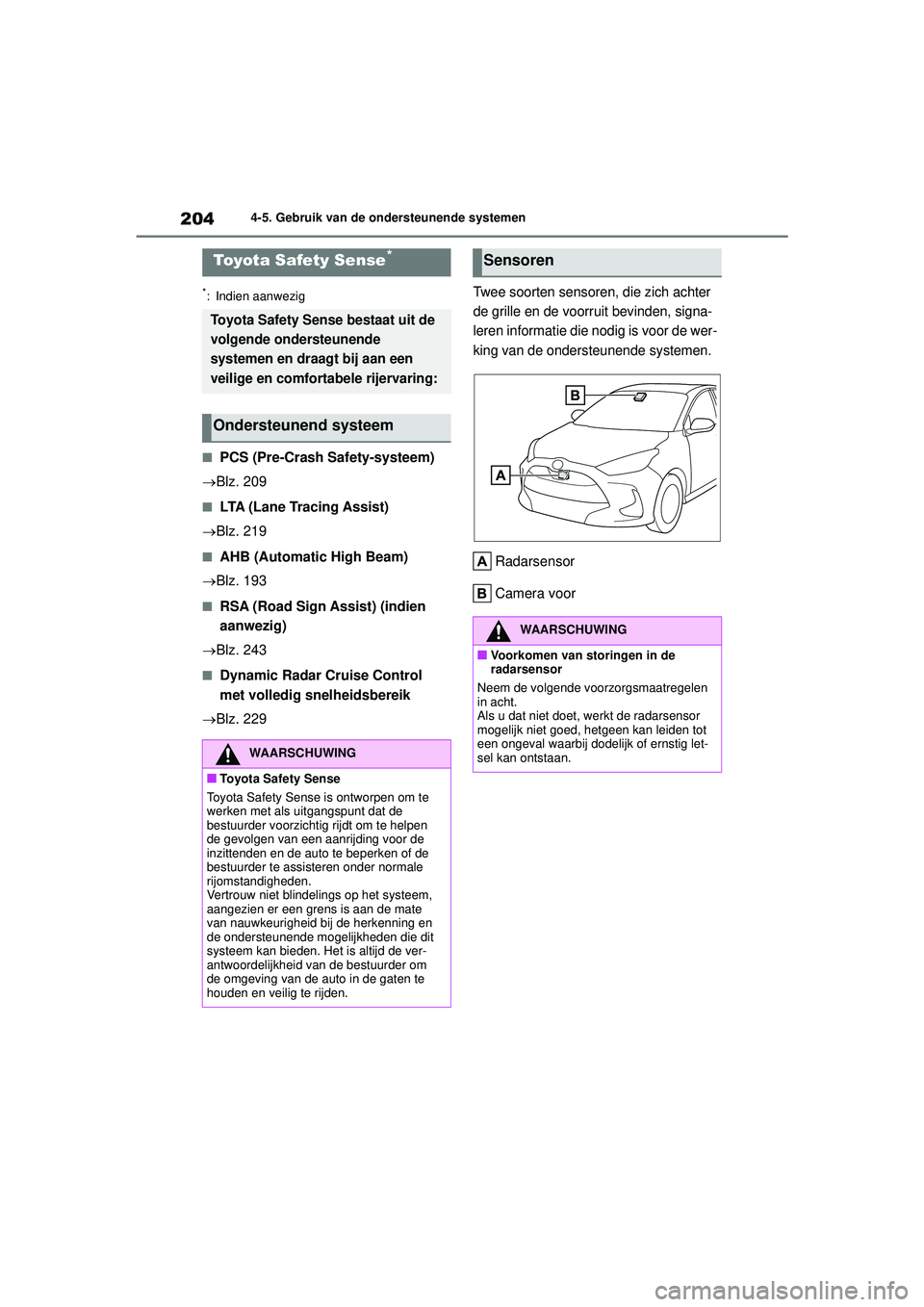

204
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
4-5.Gebruik van de ondersteunende systemen
*: Indien aanwezig
■PCS (Pre-Crash Safety-systeem)
Blz. 209
■LTA (Lane Tracing Assist)
Blz. 219
■AHB (Automatic High Beam)
Blz. 193
■RSA (Road Sign Assist) (indien
aanwezig)
Blz. 243
■Dynamic Radar Cruise Control
met volledig snelheidsbereik
Blz. 229
Twee soorten sensoren, die zich achter
de grille en de voorruit bevinden, signa-
leren informatie die nodig is voor de wer-
king van de ondersteunende systemen.
Radarsensor
Camera voor
Toyota Safety Sense*
Toyota Safety Sense bestaat uit de
volgende ondersteunende
systemen en draagt bij aan een
veilige en comfortabele rijervaring:
Ondersteunend systeem
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te
werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen
de gevolgen van een aanrijding voor de
inzittenden en de auto te beperken of de
bestuurder te assisteren onder normale
rijomstandigheden.
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
Sensoren
WAARSCHUWING
■Voorkomen van storingen in de
radarsensor
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de radarsensor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij dodelijk of ernstig let-
sel kan ontstaan.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 204 Thursday, August 26, 2021 4:59 PM

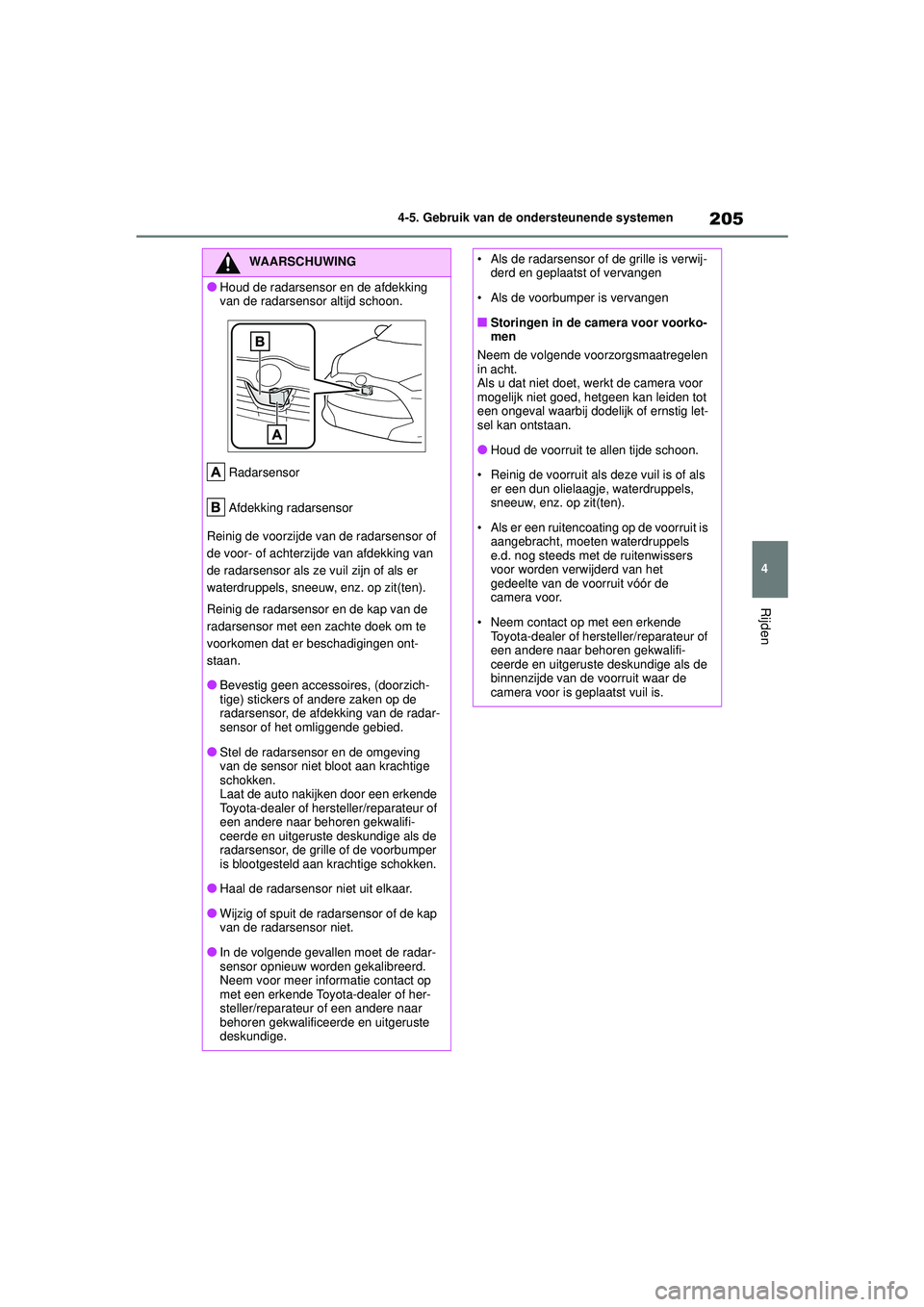

205
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
●Houd de radarsensor en de afdekking
van de radarsensor altijd schoon.Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ont-
staan.
●Bevestig geen accessoires, (doorzich-
tige) stickers of andere zaken op de
radarsensor, de afdekking van de radar-
sensor of het omliggende gebied.
●Stel de radarsensor en de omgeving
van de sensor niet bloot aan krachtige
schokken.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
radarsensor, de grille of de voorbumper
is blootgesteld aan krachtige schokken.
●Haal de radarsensor niet uit elkaar.
●Wijzig of spuit de radarsensor of de kap
van de radarsensor niet.
●In de volgende gevallen moet de radar-
sensor opnieuw worden gekalibreerd.
Neem voor meer informatie contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Als de radarsensor of de grille is verwij- derd en geplaatst of vervangen
• Als de voorbumper is vervangen
■Storingen in de camera voor voorko-
men
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de camera voor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij dodelijk of ernstig let-
sel kan ontstaan.
●Houd de voorruit te allen tijde schoon.
• Reinig de voorruit al s deze vuil is of als
er een dun olielaagje, waterdruppels,
sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdruppels
e.d. nog steeds met de ruitenwissers
voor worden verwijderd van het
gedeelte van de voorruit vóór de
camera voor.
• Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
binnenzijde van de voorruit waar de
camera voor is geplaatst vuil is.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 205 Thursday, August 26, 2021 4:59 PM

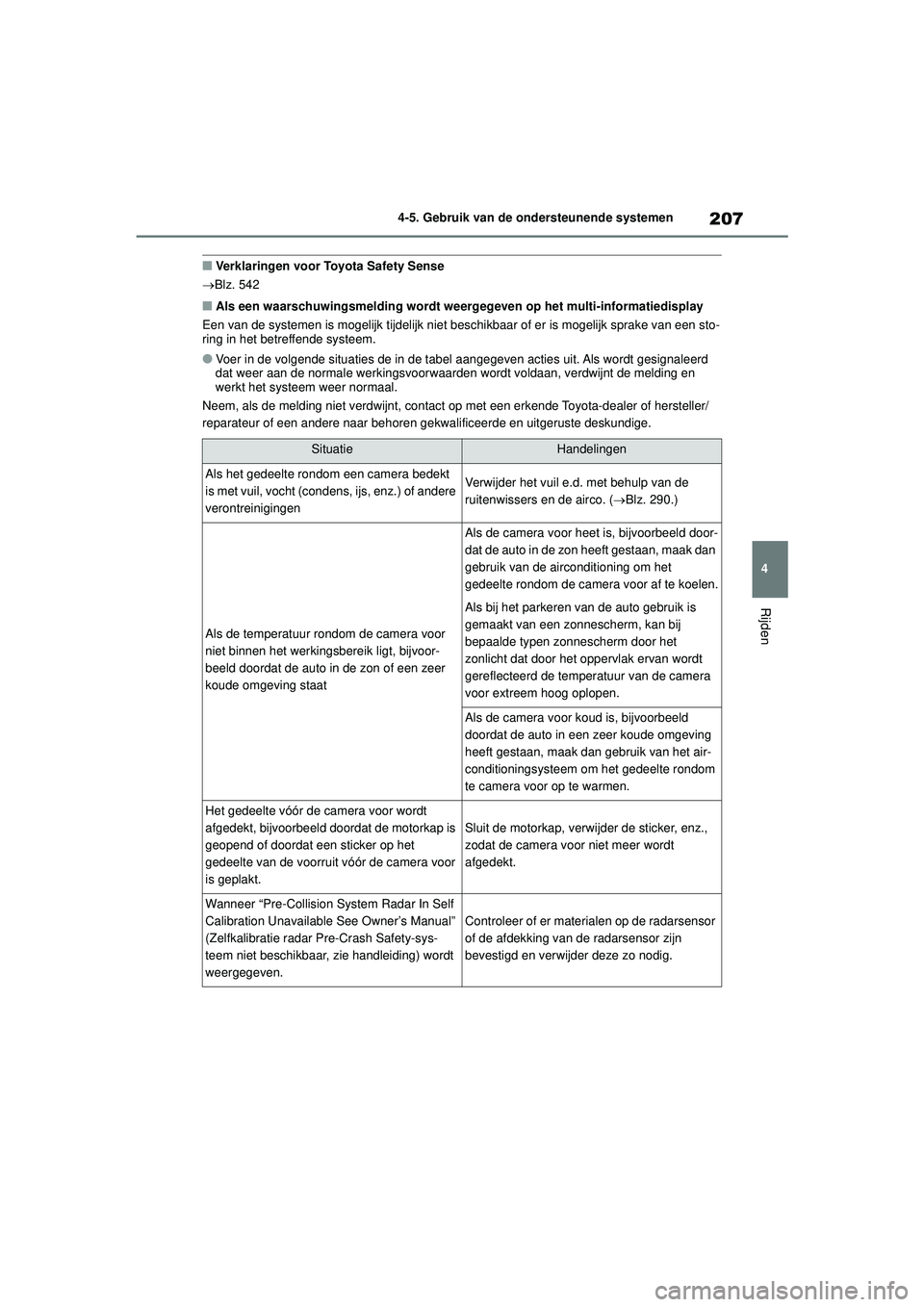

207
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
■Verklaringen voor Toyota Safety Sense
 Blz. 542
■Als een waarschuwingsmelding wordt weerge geven op het multi-informatiedisplay
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van een sto-
ring in het betreffende systeem.
●Voer in de volgende situaties de in de tabe l aangegeven acties uit. Als wordt gesignaleerd
dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt de melding en
werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
SituatieHandelingen
Als het gedeelte rondom een camera bedekt
is met vuil, vocht (condens, ijs, enz.) of andere
verontreinigingenVerwijder het vuil e.d. met behulp van de
ruitenwissers en de airco. ( Blz. 290.)
Als de temperatuur rondom de camera voor
niet binnen het werkingsbereik ligt, bijvoor-
beeld doordat de auto in de zon of een zeer
koude omgeving staat
Als de camera voor heet is, bijvoorbeeld door-
dat de auto in de zon heeft gestaan, maak dan
gebruik van de airconditioning om het
gedeelte rondom de camera voor af te koelen.
Als bij het parkeren van de auto gebruik is
gemaakt van een zonnescherm, kan bij
bepaalde typen zonnescherm door het
zonlicht dat door het oppervlak ervan wordt
gereflecteerd de temperatuur van de camera
voor extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude omgeving
heeft gestaan, maak dan gebruik van het air-
conditioningsysteem om het gedeelte rondom
te camera voor op te warmen.
Het gedeelte vóór de camera voor wordt
afgedekt, bijvoorbeeld doordat de motorkap is
geopend of doordat een sticker op het
gedeelte van de voorruit vóór de camera voor
is geplakt.
Sluit de motorkap, verwijder de sticker, enz.,
zodat de camera voor niet meer wordt
afgedekt.
Wanneer “Pre-Collision System Radar In Self
Calibration Unavailabl e See Owner’s Manual”
(Zelfkalibratie radar Pre-Crash Safety-sys-
teem niet beschikbaar, zie handleiding) wordt
weergegeven.
Controleer of er materialen op de radarsensor
of de afdekking van de radarsensor zijn
bevestigd en verwijder deze zo nodig.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 207 Thursday, August 26, 2021 4:59 PM

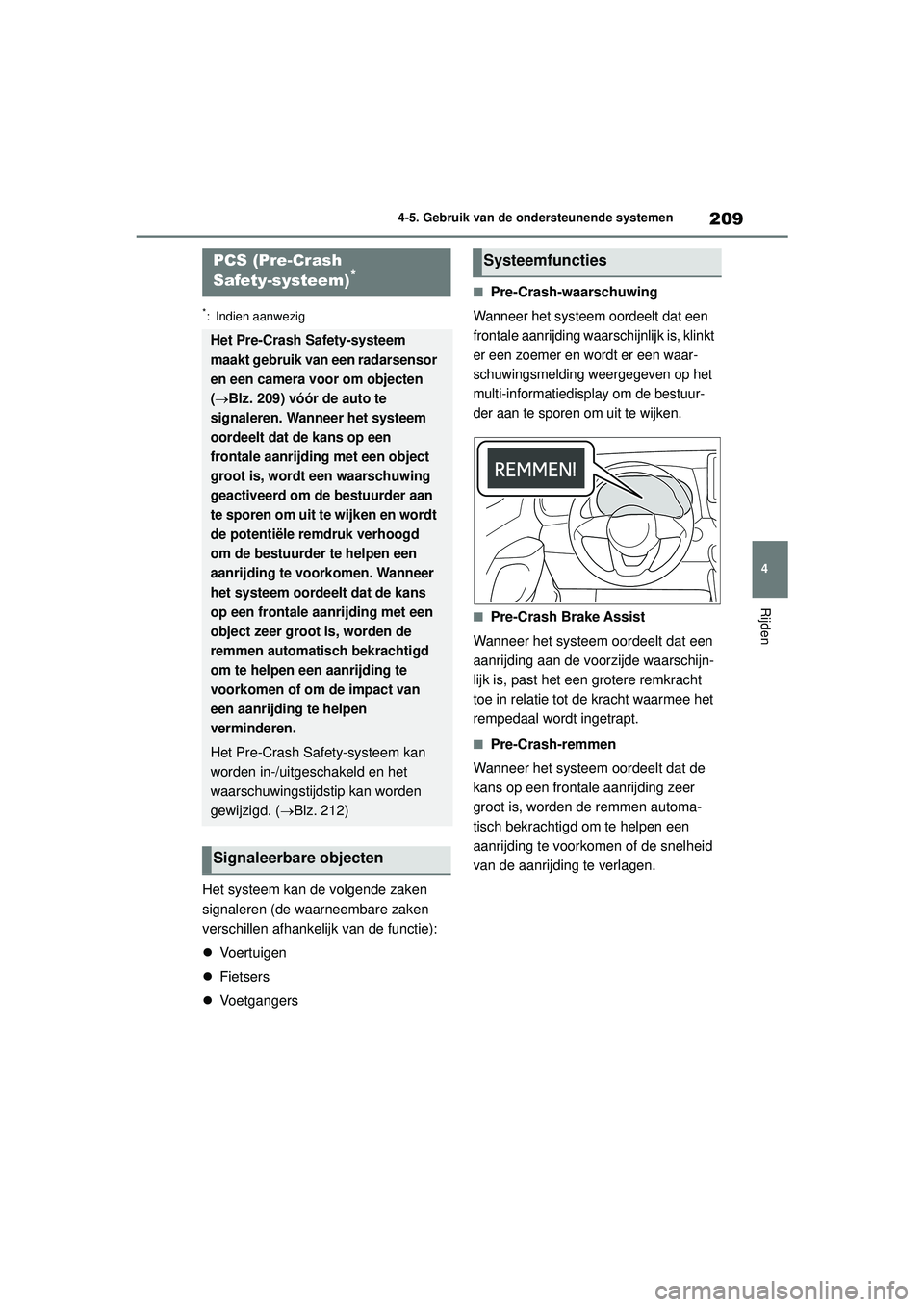

209
4
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Het systeem kan de volgende zaken
signaleren (de waarneembare zaken
verschillen afhankelijk van de functie):
Voertuigen
 Fietsers
 Voetgangers
■Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat een
frontale aanrijding waarschijnlijk is, klinkt
er een zoemer en wordt er een waar-
schuwingsmelding weergegeven op het
multi-informatiedisplay om de bestuur-
der aan te sporen om uit te wijken.
■Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, past het een grotere remkracht
toe in relatie tot de kracht waarmee het
rempedaal wordt ingetrapt.
■Pre-Crash-remmen
Wanneer het systeem oordeelt dat de
kans op een frontale aanrijding zeer
groot is, worden de remmen automa-
tisch bekrachtigd om te helpen een
aanrijding te voorkomen of de snelheid
van de aanrijding te verlagen.
PCS (Pre-Crash
Safety-systeem)*
Het Pre-Crash Safety-systeem
maakt gebruik van een radarsensor
en een camera voor om objecten
(
Blz. 209) vóór de auto te
signaleren. Wanneer het systeem
oordeelt dat de kans op een
frontale aanrijding met een object
groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan
te sporen om uit te wijken en wordt
de potentiële remdruk verhoogd
om de bestuurder te helpen een
aanrijding te voorkomen. Wanneer
het systeem oordeelt dat de kans
op een frontale aanrijding met een
object zeer groot is, worden de
remmen automatisch bekrachtigd
om te helpen een aanrijding te
voorkomen of om de impact van
een aanrijding te helpen
verminderen.
Het Pre-Crash Safety-systeem kan
worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden
gewijzigd. ( Blz. 212)
Signaleerbare objecten
Systeemfuncties
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 209 Thursday, August 26, 2021 4:59 PM

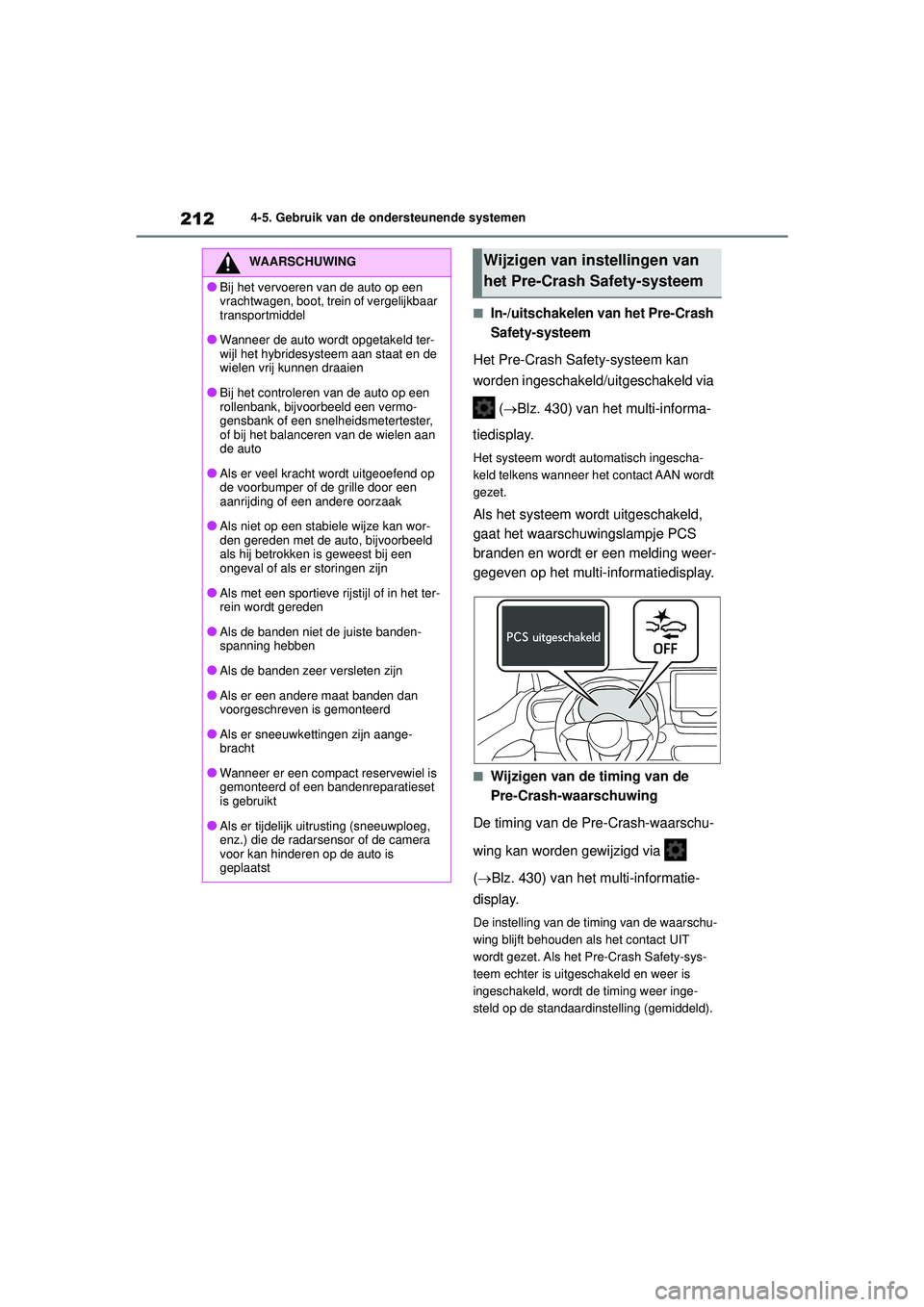

212
Handleiding HV_Europa_M52N30_nl
4-5. Gebruik van de ondersteunende systemen
■In-/uitschakelen van het Pre-Crash
Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via (Blz. 430) van het multi-informa-
tiedisplay.
Het systeem wordt automatisch ingescha-
keld telkens wanneer het contact AAN wordt
gezet.
Als het systeem wordt uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschu-
wing kan worden gewijzigd via
(Blz. 430) van het multi-informatie-
display.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
WAARSCHUWING
●Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
●Wanneer de auto wordt opgetakeld ter-
wijl het hybridesysteem aan staat en de
wielen vrij kunnen draaien
●Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmetertester,
of bij het balanceren van de wielen aan
de auto
●Als er veel kracht wordt uitgeoefend op
de voorbumper of de grille door een
aanrijding of een andere oorzaak
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijs tijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aange-
bracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van in stellingen van
het Pre-Crash Safety-systeem
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 212 Thursday, August 26, 2021 4:59 PM
