TOYOTA YARIS 2022 Instructieboekje (in Dutch)

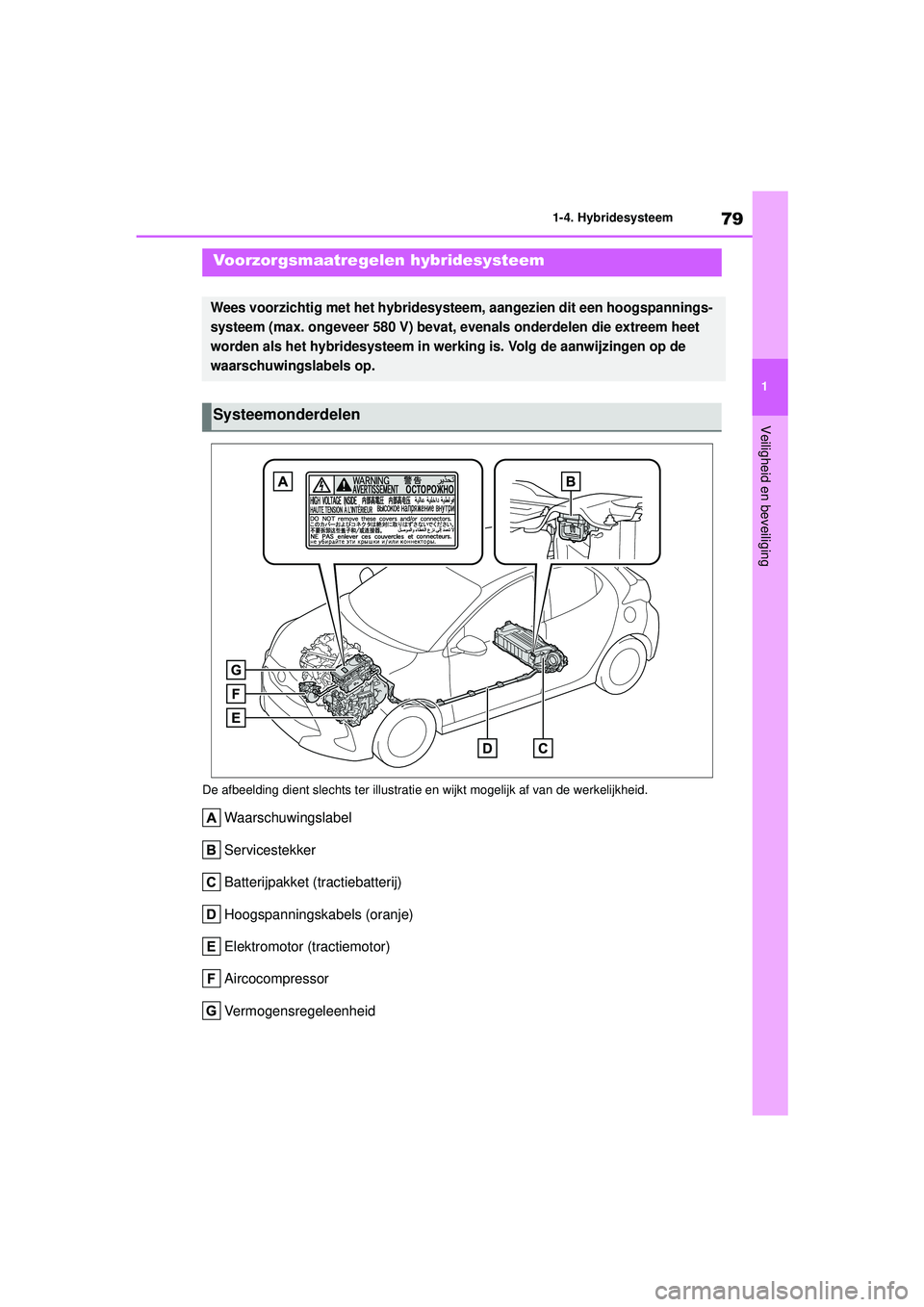

79
1
Handleiding HV_Europa_M52N30_nl
1-4. Hybridesysteem
Veiligheid en beveiliging
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijkheid.
Waarschuwingslabel
Servicestekker
Batterijpakket (tractiebatterij)
Hoogspanningskabels (oranje)
Elektromotor (tractiemotor)
Aircocompressor
Vermogensregeleenheid
Voorzorgsmaatregelen hybridesysteem
Wees voorzichtig met het hybridesysteem, aangezien dit een hoogspannings-
systeem (max. ongeveer 580 V) bevat, evenals onderdelen die extreem heet
worden als het hybridesysteem in werking is. Volg de aanwijzingen op de
waarschuwingslabels op.
Systeemonderdelen
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 79 Thursday, August 26, 2021 4:59 PM

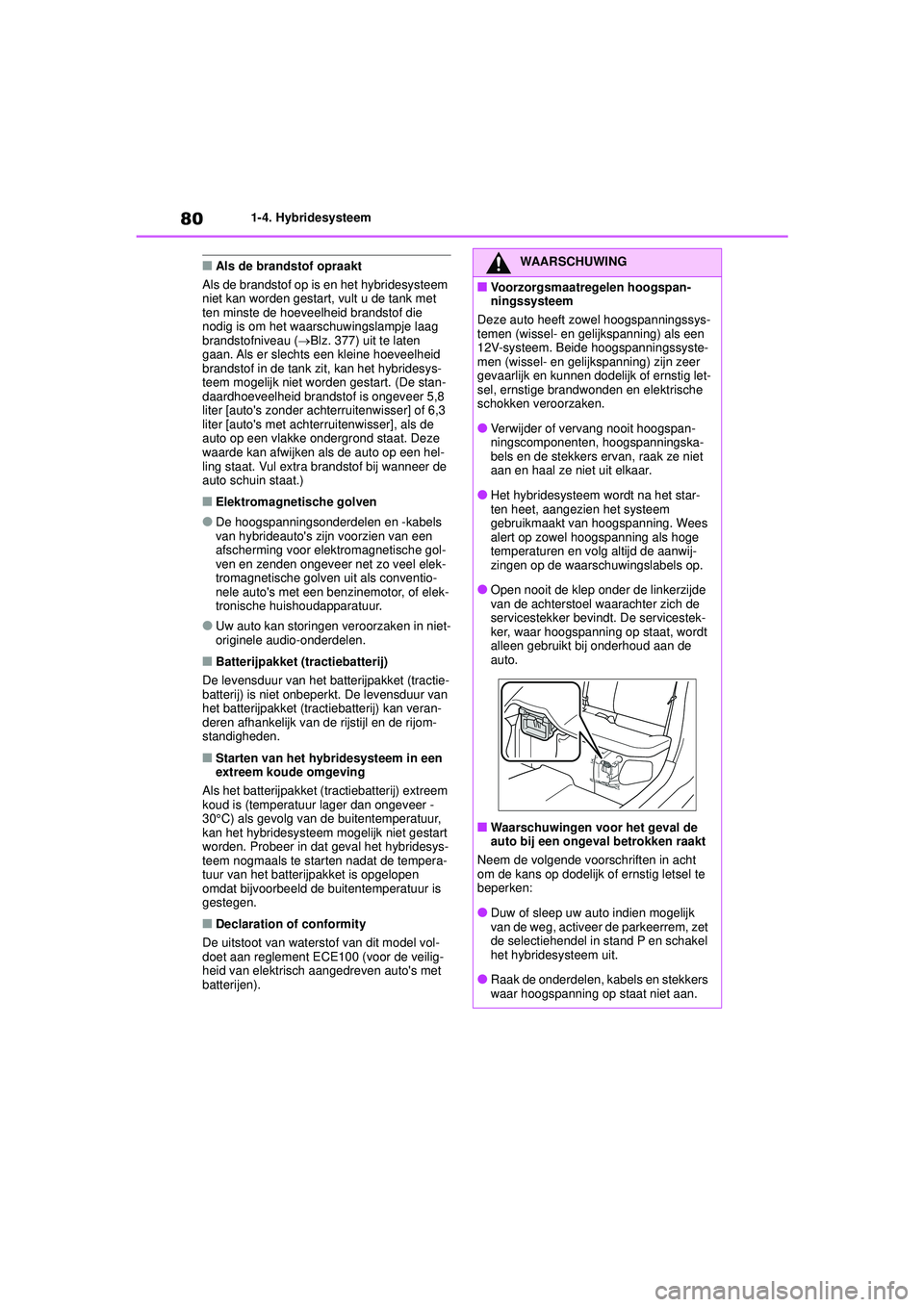

80
Handleiding HV_Europa_M52N30_nl
1-4. Hybridesysteem
■Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem
niet kan worden gestart, vult u de tank met
ten minste de hoeveelheid brandstof die
nodig is om het waarschuwingslampje laag
brandstofniveau ( Blz. 377) uit te laten
gaan. Als er slecht s een kleine hoeveelheid
brandstof in de tank zit, kan het hybridesys-
teem mogelijk niet worden gestart. (De stan-
daardhoeveelheid brandstof is ongeveer 5,8
liter [auto's zonder achterruitenwisser] of 6,3
liter [auto's met achterruitenwisser], als de
auto op een vlakke ondergrond staat. Deze
waarde kan afwijken als de auto op een hel-
ling staat. Vul extra brandstof bij wanneer de
auto schuin staat.)
■Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels
van hybrideauto's zi jn voorzien van een
afscherming voor elektromagnetische gol-
ven en zenden ongeveer net zo veel elek-
tromagnetische golven uit als conventio-
nele auto's met een benzinemotor, of elek-
tronische huishoudapparatuur.
●Uw auto kan storingen veroorzaken in niet-
originele audio-onderdelen.
■Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractie-
batterij) is niet onbeperkt. De levensduur van
het batterijpakket (tractiebatterij) kan veran-
deren afhankelijk van de rijstijl en de rijom-
standigheden.
■Starten van het hybridesysteem in een
extreem koude omgeving
Als het batterijpakket (tractiebatterij) extreem
koud is (temperatuur lager dan ongeveer -
30°C) als gevolg van de buitentemperatuur,
kan het hybridesysteem mogelijk niet gestart
worden. Probeer in dat geval het hybridesys-
teem nogmaals te starten nadat de tempera-
tuur van het batterijpakket is opgelopen
omdat bijvoorbeeld de buitentemperatuur is
gestegen.
■Declaration of conformity
De uitstoot van waterstof van dit model vol-
doet aan reglement ECE100 (voor de veilig-
heid van elektrisch aangedreven auto's met
batterijen).
WAARSCHUWING
■Voorzorgsmaatregelen hoogspan-
ningssysteem
Deze auto heeft zowel hoogspanningssys-
temen (wissel- en gelijkspanning) als een
12V-systeem. Beide hoogspanningssyste-
men (wissel- en gelij kspanning) zijn zeer
gevaarlijk en kunnen dodelijk of ernstig let-
sel, ernstige brandwonden en elektrische
schokken veroorzaken.
●Verwijder of vervang nooit hoogspan-
ningscomponenten, hoogspanningska-
bels en de stekkers ervan, raak ze niet
aan en haal ze niet uit elkaar.
●Het hybridesysteem wordt na het star-
ten heet, aangezien het systeem
gebruikmaakt van hoogspanning. Wees
alert op zowel hoogspanning als hoge
temperaturen en volg altijd de aanwij-
zingen op de waarschuwingslabels op.
●Open nooit de klep onder de linkerzijde
van de achterstoel waarachter zich de
servicestekker bevindt. De servicestek-
ker, waar hoogspanning op staat, wordt
alleen gebruikt bij onderhoud aan de
auto.
■Waarschuwingen voor het geval de
auto bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht
om de kans op dodelijk of ernstig letsel te
beperken:
●Duw of sleep uw auto indien mogelijk
van de weg, activeer de parkeerrem, zet
de selectiehendel in stand P en schakel
het hybridesysteem uit.
●Raak de onderdelen, kabels en stekkers
waar hoogspanning op staat niet aan.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 80 Thursday, August 26, 2021 4:59 PM

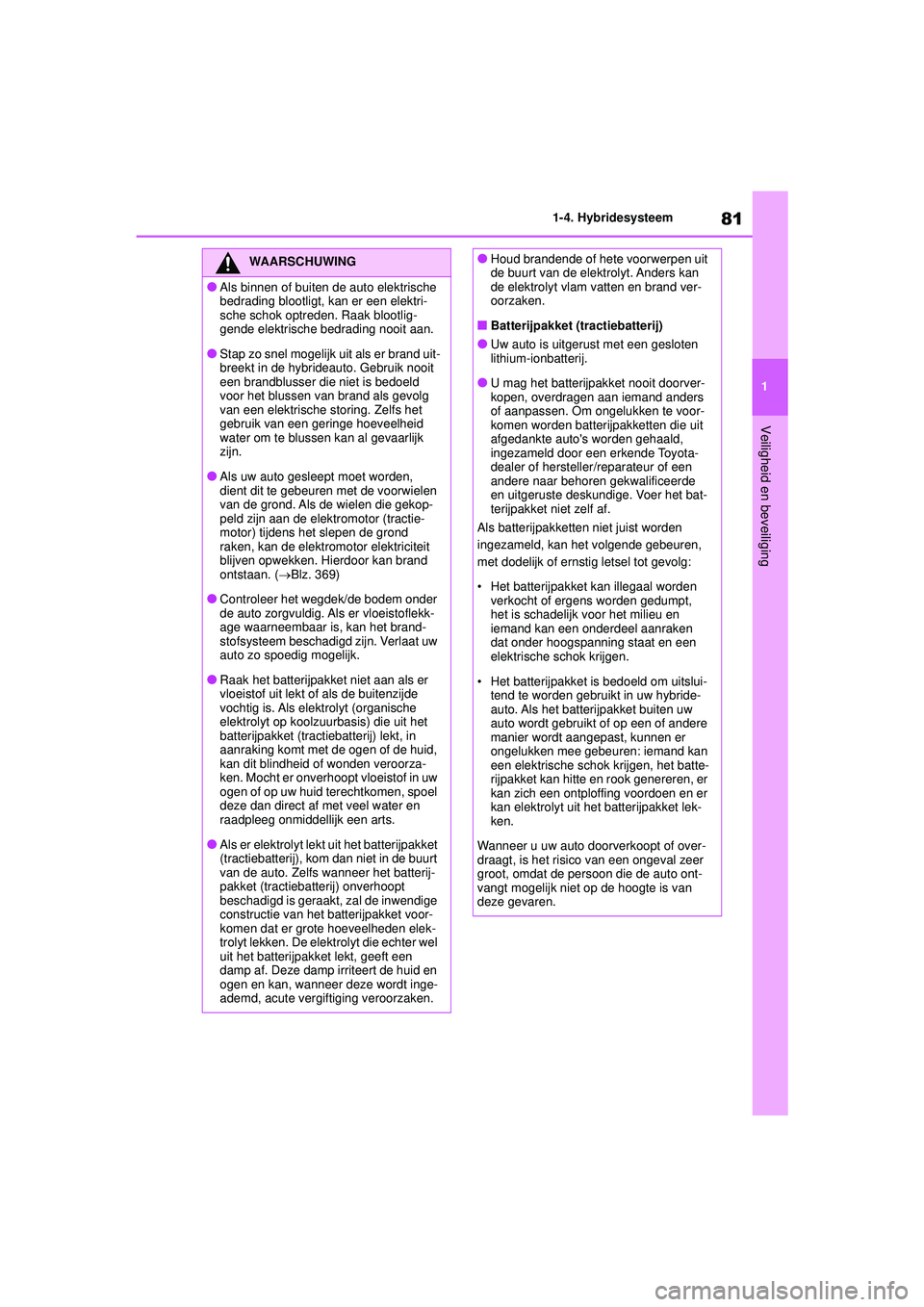

81
1
Handleiding HV_Europa_M52N30_nl
1-4. Hybridesysteem
Veiligheid en beveiliging
WAARSCHUWING
●Als binnen of buiten de auto elektrische
bedrading blootligt, kan er een elektri-
sche schok optreden. Raak blootlig-
gende elektrische bedrading nooit aan.
●Stap zo snel mogelijk uit als er brand uit-
breekt in de hybrideauto. Gebruik nooit
een brandblusser die niet is bedoeld
voor het blussen van brand als gevolg
van een elektrische storing. Zelfs het
gebruik van een geringe hoeveelheid
water om te blussen kan al gevaarlijk
zijn.
●Als uw auto gesleept moet worden,
dient dit te gebeuren met de voorwielen
van de grond. Als de wielen die gekop-
peld zijn aan de elektromotor (tractie-
motor) tijdens het slepen de grond
raken, kan de elektromotor elektriciteit
blijven opwekken. Hierdoor kan brand
ontstaan. ( Blz. 369)
●Controleer het wegdek/de bodem onder
de auto zorgvuldig. Als er vloeistoflekk-
age waarneembaar is, kan het brand-
stofsysteem beschadigd zijn. Verlaat uw
auto zo spoedig mogelijk.
●Raak het batterijpakket niet aan als er
vloeistof uit lekt of als de buitenzijde
vochtig is. Als elektrolyt (organische
elektrolyt op koolzuurbasis) die uit het
batterijpakket (tractiebatterij) lekt, in
aanraking komt met de ogen of de huid,
kan dit blindheid of wonden veroorza-
ken. Mocht er onverhoopt vloeistof in uw
ogen of op uw huid terechtkomen, spoel
deze dan direct af met veel water en
raadpleeg onmiddellijk een arts.
●Als er elektrolyt lekt uit het batterijpakket
(tractiebatterij), kom dan niet in de buurt
van de auto. Zelfs wanneer het batterij-
pakket (tractiebatterij) onverhoopt
beschadigd is geraakt, zal de inwendige
constructie van het batterijpakket voor-
komen dat er grote hoeveelheden elek-
trolyt lekken. De elektrolyt die echter wel
uit het batterijpakket lekt, geeft een
damp af. Deze damp irriteert de huid en
ogen en kan, wanneer deze wordt inge-
ademd, acute vergiftiging veroorzaken.
●Houd brandende of hete voorwerpen uit
de buurt van de elektrolyt. Anders kan
de elektrolyt vlam vatten en brand ver-
oorzaken.
■Batterijpakket (tractiebatterij)
●Uw auto is uitgerust met een gesloten
lithium-ionbatterij.
●U mag het batterijpakket nooit doorver-
kopen, overdragen aan iemand anders
of aanpassen. Om ongelukken te voor-
komen worden batterijpakketten die uit
afgedankte auto's worden gehaald,
ingezameld door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige. Voer het bat-
terijpakket niet zelf af.
Als batterijpakketten niet juist worden
ingezameld, kan het volgende gebeuren,
met dodelijk of ernsti g letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden gedumpt,
het is schadelijk voor het milieu en
iemand kan een onderdeel aanraken
dat onder hoogspanning staat en een
elektrische schok krijgen.
• Het batterijpakket is bedoeld om uitslui- tend te worden gebruikt in uw hybride-
auto. Als het batterijpakket buiten uw
auto wordt gebruikt of op een of andere
manier wordt aangepast, kunnen er
ongelukken mee gebeuren: iemand kan
een elektrische schok krijgen, het batte-
rijpakket kan hitte en rook genereren, er
kan zich een ontploffing voordoen en er
kan elektrolyt uit het batterijpakket lek-
ken.
Wanneer u uw auto doorverkoopt of over-
draagt, is het risico van een ongeval zeer
groot, omdat de persoon die de auto ont-
vangt mogelijk niet op de hoogte is van
deze gevaren.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 81 Thursday, August 26, 2021 4:59 PM

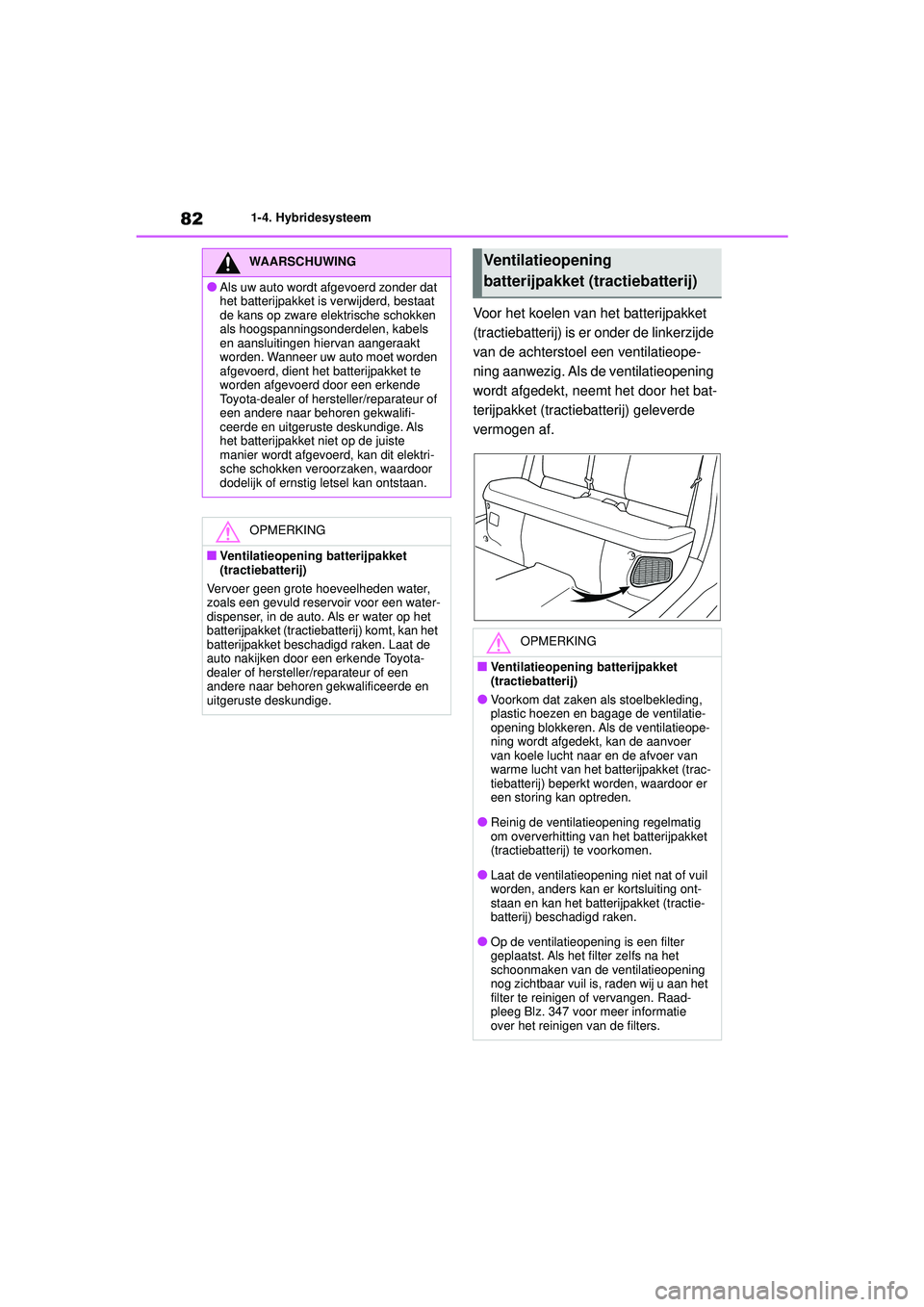

82
Handleiding HV_Europa_M52N30_nl
1-4. Hybridesysteem
Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de linkerzijde
van de achterstoel een ventilatieope-
ning aanwezig. Als de ventilatieopening
wordt afgedekt, neemt het door het bat-
terijpakket (tractiebatterij) geleverde
vermogen af.
WAARSCHUWING
●Als uw auto wordt afgevoerd zonder dat
het batterijpakket is verwijderd, bestaat
de kans op zware elektrische schokken
als hoogspanningsonderdelen, kabels
en aansluitingen hiervan aangeraakt
worden. Wanneer uw auto moet worden
afgevoerd, dient het batterijpakket te
worden afgevoerd door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Als
het batterijpakket niet op de juiste
manier wordt afgevoerd, kan dit elektri-
sche schokken veroorzaken, waardoor
dodelijk of ernstig letsel kan ontstaan.
OPMERKING
■Ventilatieopening batterijpakket
(tractiebatterij)
Vervoer geen grote hoeveelheden water,
zoals een gevuld reservoir voor een water-
dispenser, in de auto. Als er water op het
batterijpakket (tractiebatterij) komt, kan het
batterijpakket beschadigd raken. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Ventilatieopening
batterijpakket (tractiebatterij)
OPMERKING
■Ventilatieopening batterijpakket
(tractiebatterij)
●Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de ventilatie-
opening blokkeren. Als de ventilatieope-
ning wordt afgedekt, kan de aanvoer
van koele lucht naar en de afvoer van
warme lucht van het batterijpakket (trac-
tiebatterij) beperkt worden, waardoor er
een storing kan optreden.
●Reinig de ventilatieopening regelmatig
om oververhitting van het batterijpakket
(tractiebatterij) te voorkomen.
●Laat de ventilatieopening niet nat of vuil
worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractie-
batterij) beschadigd raken.
●Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening
nog zichtbaar vuil is, raden wij u aan het
filter te reinigen of vervangen. Raad-
pleeg Blz. 347 voor meer informatie
over het reinigen van de filters.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 82 Thursday, August 26, 2021 4:59 PM

83
1
Handleiding HV_Europa_M52N30_nl
1-4. Hybridesysteem
Veiligheid en beveiliging
Het uitschakelsysteem voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een
elektrische schok en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem voor noodgevallen
in werking is getreden, kunt u uw auto
niet meer starten. Neem voor het her-
starten van het hy bridesysteem con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige. Als er een storing in het hybridesys-
teem optreedt, of
als het systeem
onjuist wordt bediend, wordt automa-
tisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dit geval het systeem opnieuw te star-
ten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Uitschakelsysteem voor
noodgevallenWaarschuwingsmelding
hybridesysteem
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 83 Thursday, August 26, 2021 4:59 PM

84
Handleiding HV_Europa_M52N30_nl
1-5. Antidiefstalsysteem
1-5.Antidiefstalsysteem
Auto's zonder Smart entry-systeem
en startknop
Het controlelampje gaat knipperen als
de sleutel uit het contactslot is verwij-
derd, om aan te geven dat het systeem
is ingeschakeld.
Het controlelampje stopt met knipperen
als de geregistreerde sleutel in het con-
tactslot is gestoken om aan te geven
dat het systeem is uitgeschakeld.
Auto's met Smart entry-systeem en
startknop
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven
dat het systeem in werking is.
Het controlelampje houdt op met knip-
peren als het contact in stand ACC of
AAN is gezet om aan te geven dat het
systeem is uitgeschakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije
startblokkering.
■Omstandigheden waardoor het systeem
mogelijk niet goed werkt
●Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
●Als de sleutel dicht bij of tegen een sleutel
met ingebouwde transponderchip van een
andere auto wordt gehouden
■Verklaring voor de startblokkering
 Blz. 443
Startblokkering
De sleutels van de auto zijn uitge-
rust met ingebouwde transponder-
chips die voorkomen dat het hybri-
desysteem gestart kan worden
met een sleutel die niet in een eer-
der stadium is geregistreerd in de
computer van de auto.
Laat de sleutels nooit in de auto
achter als u de auto verlaat.
Dit systeem is ontworpen om
autodiefstal te voorkomen, maar
absolute beveiliging tegen elke
vorm van diefstal kan niet worden
gegarandeerd.
Bedienen van het systeem
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 84 Thursday, August 26, 2021 4:59 PM

85
1
Handleiding HV_Europa_M52N30_nl
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
*: Indien aanwezig
■Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Bij gebruik van de instapfunctie (indien
aanwezig): Raak binnen 5 seconden
tweemaal het sensorgebied van de bui-
tenportiergreep aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
■Uitschakelen
Bij gebruik van de instapfunctie (indien
aanwezig): Houd de buitenportiergreep
vast.
Bij gebruik van de afstandsbediening:
Druk op .Super vergrendeling*
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen
van de portieren zowel van bui-
tenaf als van binnenuit onmogelijk
te maken.
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Inschakelen/uitschakelen van
de supervergrendeling
WAARSCHUWING
■Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in als
er zich nog personen in de auto bevinden,
omdat de portieren dan niet van binnenuit
kunnen worden geopend.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 85 Thursday, August 26, 2021 4:59 PM

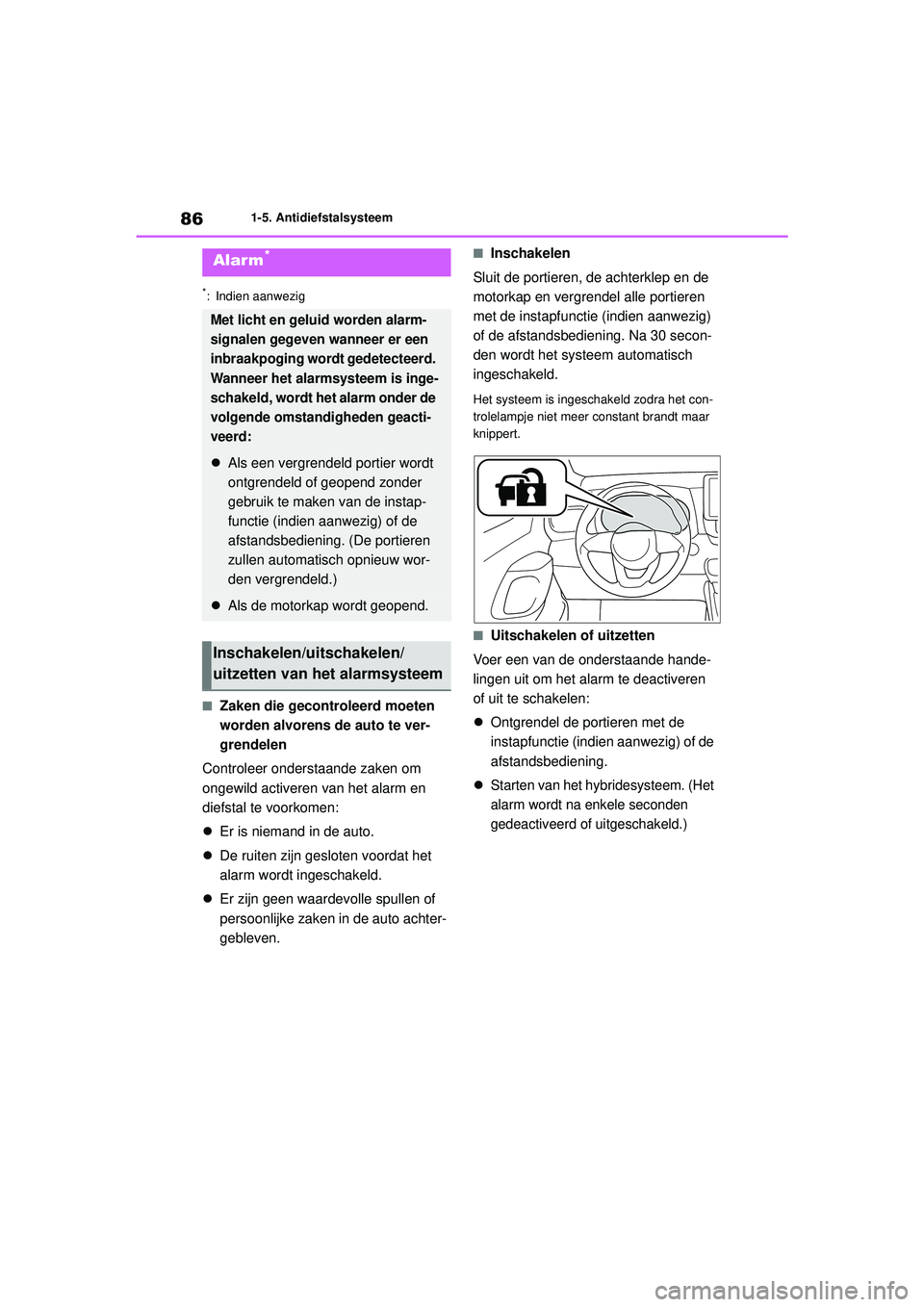

86
Handleiding HV_Europa_M52N30_nl
1-5. Antidiefstalsysteem
*: Indien aanwezig
■Zaken die gecontroleerd moeten
worden alvorens de auto te ver-
grendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
 Er is niemand in de auto.
 De ruiten zijn gesloten voordat het
alarm wordt ingeschakeld.
 Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto achter-
gebleven.
■Inschakelen
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig)
of de afstandsbediening. Na 30 secon-
den wordt het systeem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het con-
trolelampje niet meer constant brandt maar
knippert.
■Uitschakelen of uitzetten
Voer een van de onderstaande hande-
lingen uit om het alarm te deactiveren
of uit te schakelen:
 Ontgrendel de portieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.

Starten van het hybridesysteem. (Het
alarm wordt na enkele seconden
gedeactiveerd of uitgeschakeld.)
Alarm*
Met licht en geluid worden alarm-
signalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is inge-
schakeld, wordt het alarm onder de
volgende omstandigheden geacti-
veerd:
 Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instap-
functie (indien aanwezig) of de
afstandsbediening. (De portieren
zullen automatisch opnieuw wor-
den vergrendeld.)
Als de motorkap wordt geopend.
Inschakelen/uitschakelen/
uitzetten van het alarmsysteem
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 86 Thursday, August 26, 2021 4:59 PM

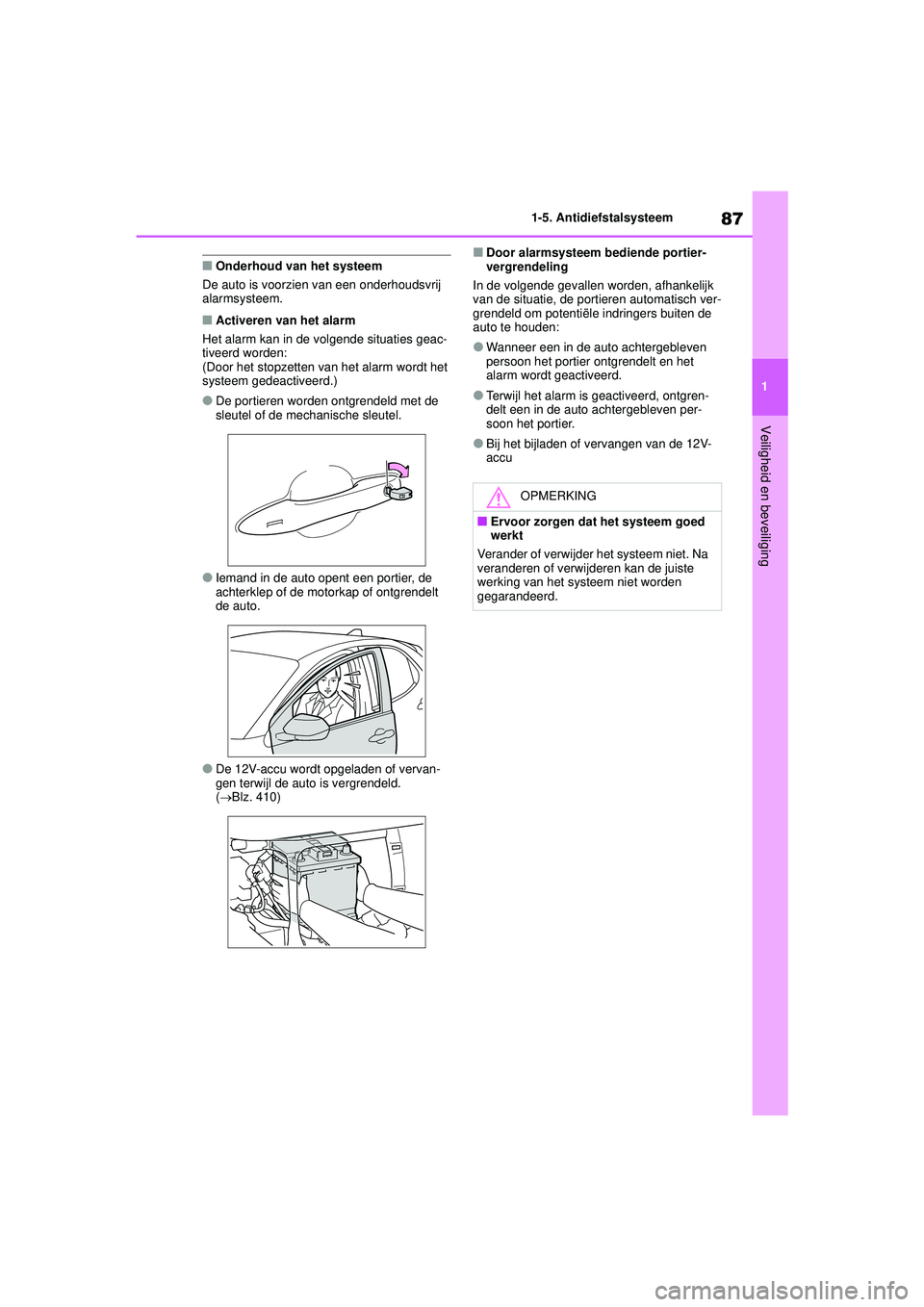

87
1
Handleiding HV_Europa_M52N30_nl
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrij
alarmsysteem.
■Activeren van het alarm
Het alarm kan in de volgende situaties geac-
tiveerd worden:
(Door het stopzetten van het alarm wordt het
systeem gedeactiveerd.)
●De portieren worden ontgrendeld met de
sleutel of de mechanische sleutel.
●Iemand in de auto opent een portier, de
achterklep of de motorkap of ontgrendelt
de auto.
●De 12V-accu wordt opgeladen of vervan-
gen terwijl de auto is vergrendeld.
(  Blz. 410)
■Door alarmsysteem bediende portier-
vergrendeling
In de volgende gevallen worden, afhankelijk
van de situatie, de portieren automatisch ver-
grendeld om potentiële indringers buiten de
auto te houden:
●Wanneer een in de auto achtergebleven
persoon het portier ontgrendelt en het
alarm wordt geactiveerd.
●Terwijl het alarm is geactiveerd, ontgren-
delt een in de auto achtergebleven per-
soon het portier.
●Bij het bijladen of vervangen van de 12V-
accu
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 87 Thursday, August 26, 2021 4:59 PM

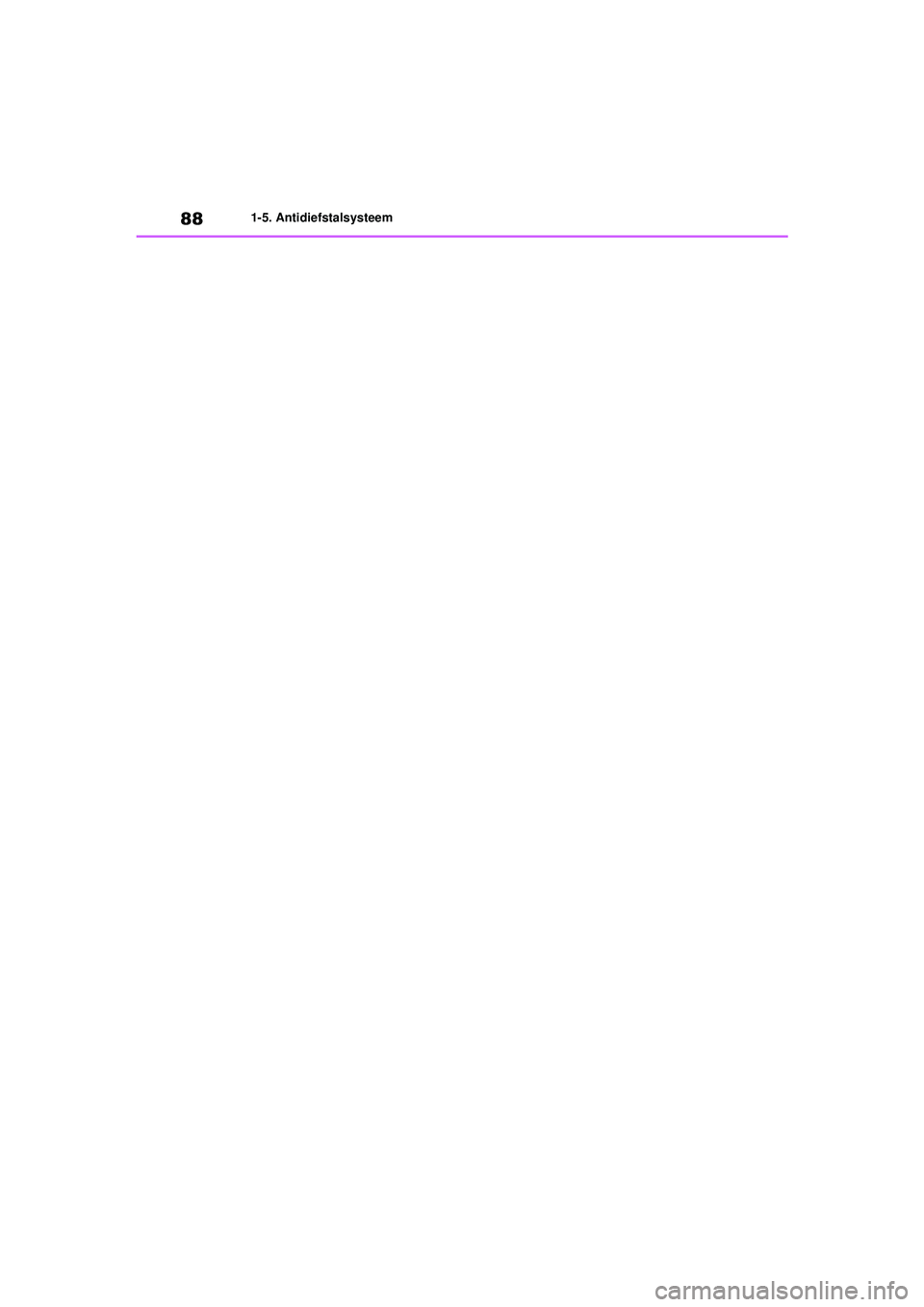

88
Handleiding HV_Europa_M52N30_nl
1-5. Antidiefstalsysteem
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 88 Thursday, August 26, 2021 4:59 PM
