air filter TOYOTA YARIS 2022 Instructieboekje (in Dutch)

4
Handleiding HV_Europa_M52N30_nl
INHOUDSOPGAVE
5-1. Gebruik van de airconditioning en de achterruitverwarming
Automatische airconditioning ... 288
Stuurwielverwarming/ stoelverwarming .................... 293
5-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting.... 295
5-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden ............ 297
Voorzieningen in de bagageruimte......................... 299
5-4. Overige voorzieningen in het interieur
Overige voorzieningen in
het interieur............................ 3036-1. Onderhoud en verzorging
Reinigen en beschermen van het exterieur van uw auto ...... 312
Reinigen en beschermen van het interieur van uw auto ....... 315
6-2. Onderhoud Onderhoud en reparatie ........... 318
6-3. Zelf uit te voeren onderhoud Voorzorgsmaatregelen bij zelf uit te voeren onderhoud ......... 320
Motorkap .................................. 321
Plaatsen van een garagekrik.... 323
Motorruimte .............................. 324
12V-accu .................................. 329
Banden ..................................... 331
Bandenspanning ...................... 341
Velgen ...................................... 343
Interieurfilter ............................. 345
Schoonmaken van de ventilatieopening en het filter
van het batterijpakket
(tractiebatterij) ........................ 347
Batterij afstandsbediening/ elektronische sleutel .............. 350
Controleren en vervangen van zekeringen ...................... 353
Lampen .................................... 357
5Voorzieningen in
het interieur6Onderhoud en verzorging
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 4 Thursday, August 26, 2021 4:59 PM

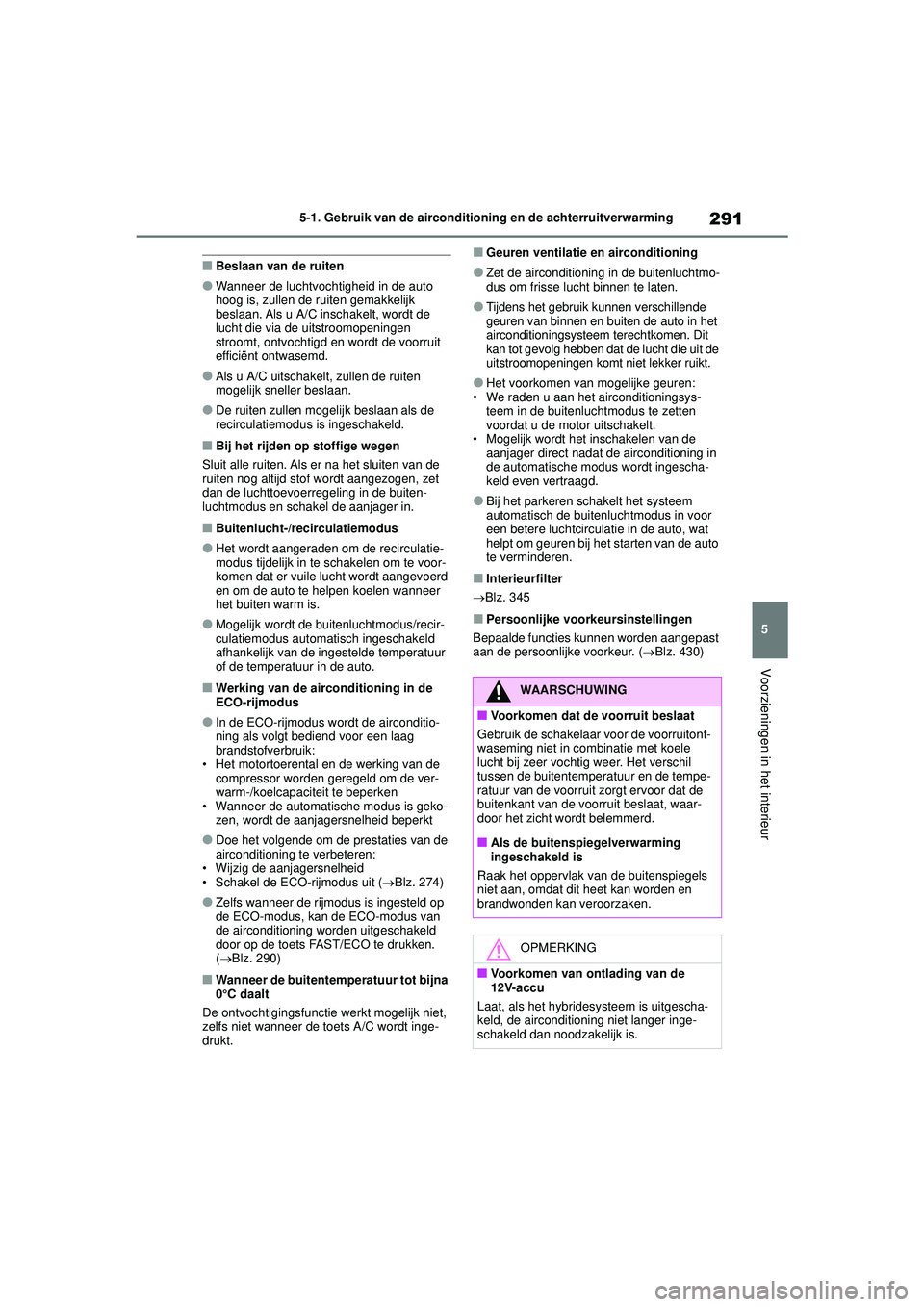

291
5
Handleiding HV_Europa_M52N30_nl
5-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
■Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto
hoog is, zullen de ruiten gemakkelijk
beslaan. Als u A/C inschakelt, wordt de
lucht die via de uitstroomopeningen
stroomt, ontvochtigd en wordt de voorruit
efficiënt ontwasemd.
●Als u A/C uitschakelt, zullen de ruiten
mogelijk sneller beslaan.
●De ruiten zullen mogelijk beslaan als de
recirculatiemodus is ingeschakeld.
■Bij het rijden op stoffige wegen
Sluit alle ruiten. Als er na het sluiten van de
ruiten nog altijd stof wordt aangezogen, zet
dan de luchttoevoerregeling in de buiten-
luchtmodus en schakel de aanjager in.
■Buitenlucht-/recirculatiemodus
●Het wordt aangeraden om de recirculatie-
modus tijdelijk in te schakelen om te voor-
komen dat er vuile lucht wordt aangevoerd
en om de auto te helpen koelen wanneer
het buiten warm is.
●Mogelijk wordt de buitenluchtmodus/recir-
culatiemodus automatisch ingeschakeld
afhankelijk van de ingestelde temperatuur
of de temperatuur in de auto.
■Werking van de airconditioning in de
ECO-rijmodus
●In de ECO-rijmodus wordt de airconditio-
ning als volgt bediend voor een laag
brandstofverbruik:
• Het motortoerental en de werking van de compressor worden geregeld om de ver-
warm-/koelcapaciteit te beperken
• Wanneer de automatische modus is geko- zen, wordt de aanjagersnelheid beperkt
●Doe het volgende om de prestaties van de
airconditioning te verbeteren:
• Wijzig de aanjagersnelheid
• Schakel de ECO-rijmodus uit ( Blz. 274)
●Zelfs wanneer de rijmodus is ingesteld op
de ECO-modus, kan de ECO-modus van
de airconditioning worden uitgeschakeld
door op de toets FAST/ECO te drukken.
( Blz. 290)
■Wanneer de buitentemperatuur tot bijna
0°C daalt
De ontvochtigingsfuncti e werkt mogelijk niet,
zelfs niet wanneer de toets A/C wordt inge-
drukt.
■Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmo-
dus om frisse lucht binnen te laten.
●Tijdens het gebruik kunnen verschillende
geuren van binnen en buiten de auto in het
airconditioningsysteem terechtkomen. Dit
kan tot gevolg hebben dat de lucht die uit de
uitstroomopeningen komt niet lekker ruikt.
●Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsys- teem in de buitenluchtmodus te zetten
voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de airconditioning in
de automatische modus wordt ingescha-
keld even vertraagd.
●Bij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in voor
een betere luchtcirculatie in de auto, wat
helpt om geuren bij het starten van de auto
te verminderen.
■Interieurfilter
 Blz. 345
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( Blz. 430)
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
Gebruik de schakelaar voor de voorruitont-
waseming niet in combinatie met koele
lucht bij zeer vochtig weer. Het verschil
tussen de buitentemperatuur en de tempe-
ratuur van de voorruit zorgt ervoor dat de
buitenkant van de voorruit beslaat, waar-
door het zicht wordt belemmerd.
■Als de buitenspiegelverwarming
ingeschakeld is
Raak het oppervlak van de buitenspiegels
niet aan, omdat dit heet kan worden en
brandwonden kan veroorzaken.
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat, als het hybridesysteem is uitgescha-
keld, de airconditioning niet langer inge-
schakeld dan noodzakelijk is.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 291 Thursday, August 26, 2021 4:59 PM

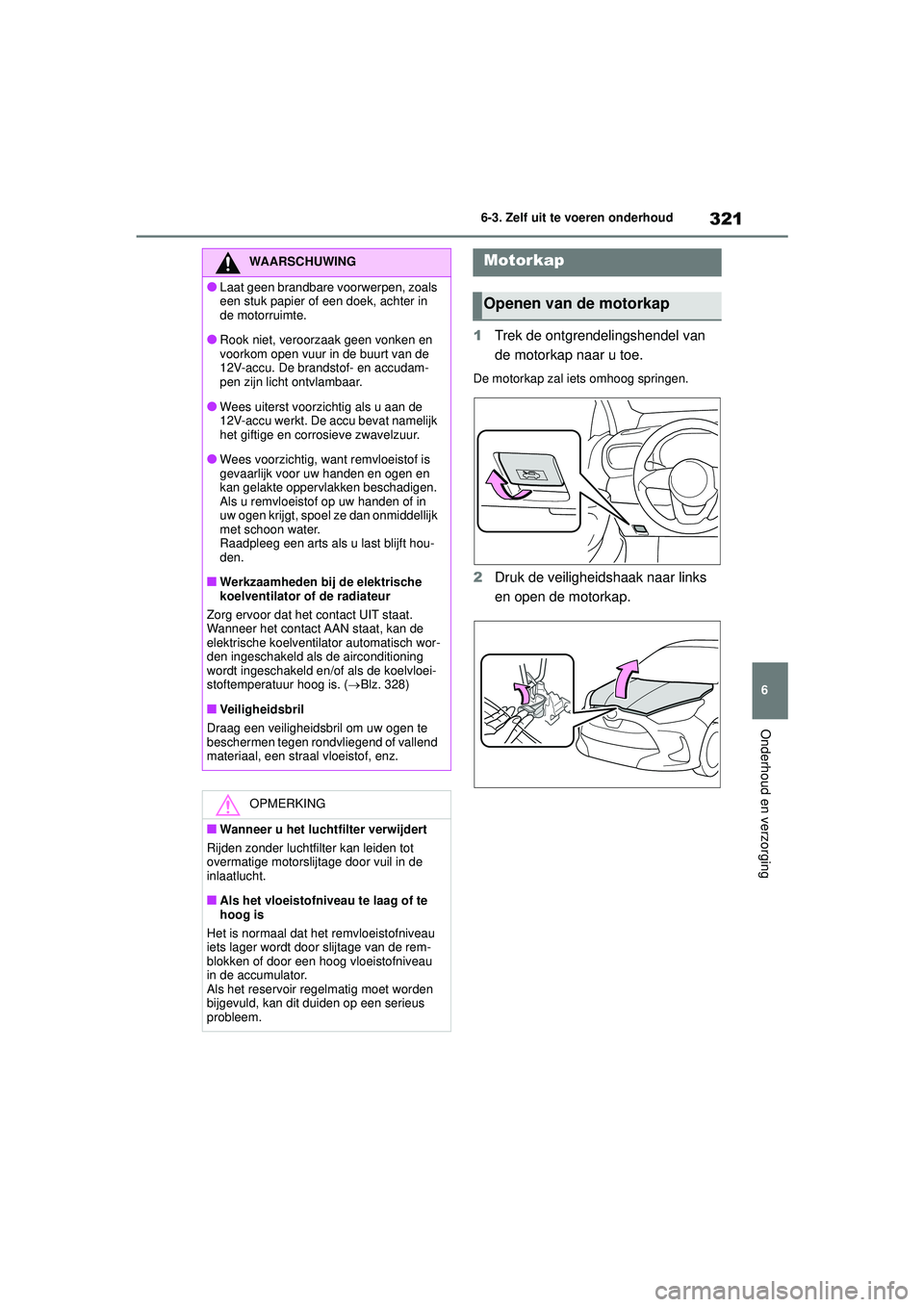

321
6
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Druk de veiligheidshaak naar links
en open de motorkap.
WAARSCHUWING
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van de
12V-accu. De brandstof- en accudam-
pen zijn licht ontvlambaar.
●Wees uiterst voorzichtig als u aan de
12V-accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel ze dan onmiddellijk
met schoon water.
Raadpleeg een arts als u last blijft hou-
den.
■Werkzaamheden bij de elektrische
koelventilator of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de
elektrische koelventil ator automatisch wor-
den ingeschakeld als de airconditioning
wordt ingeschakeld en/of als de koelvloei-
stoftemperatuur hoog is. ( Blz. 328)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
Motorkap
Openen van de motorkap
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 321 Thursday, August 26, 2021 4:59 PM

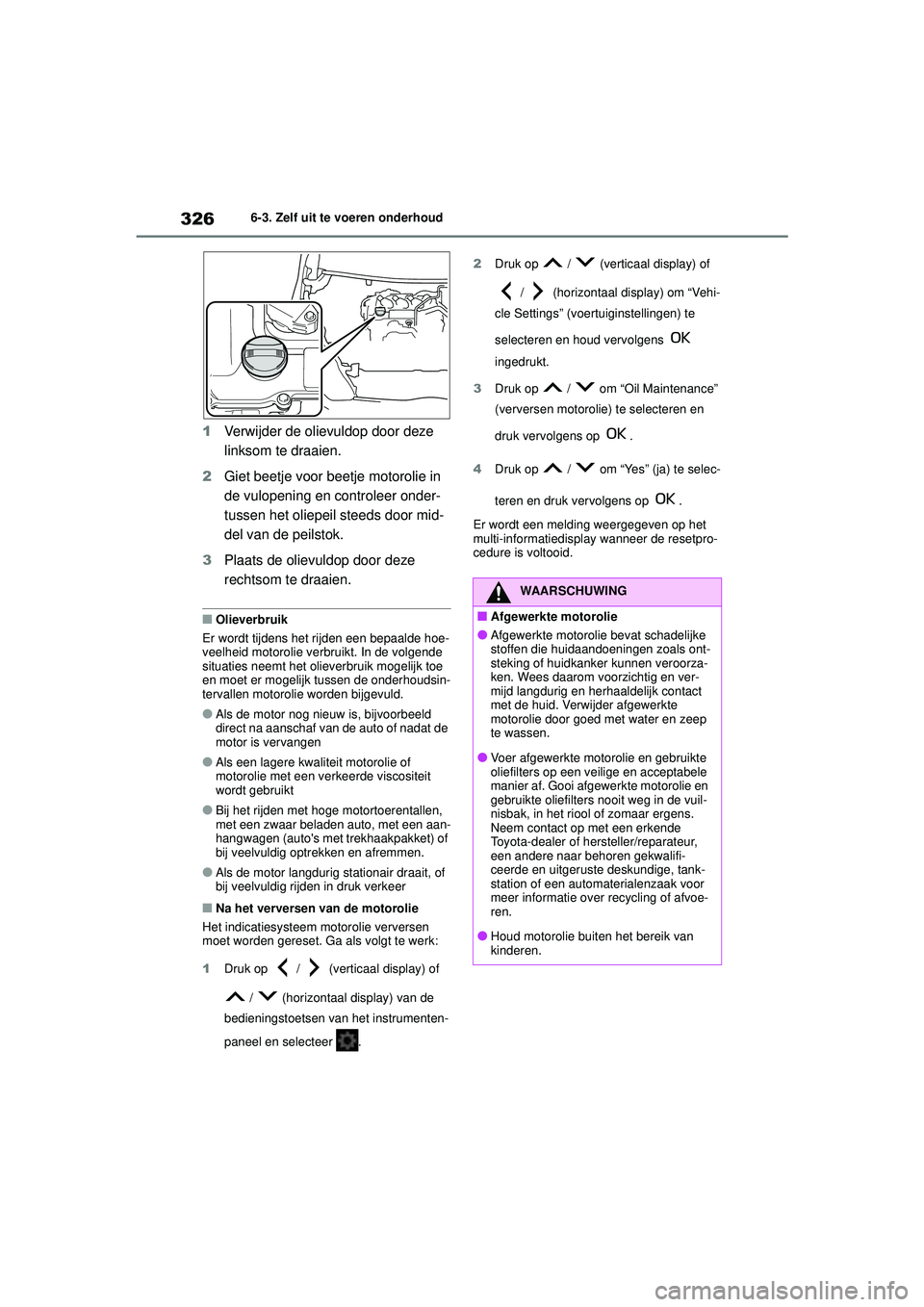

326
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
1Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3 Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of
motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen (auto's met trekhaakpakket) of
bij veelvuldig optrekken en afremmen.
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
■Na het verversen van de motorolie
Het indicatiesysteem motorolie verversen
moet worden gereset. Ga als volgt te werk:
1 Druk op / (verticaal display) of
/ (horizontaal display) van de
bedieningstoetsen van het instrumenten-
paneel en selecteer . 2
Druk op / (verticaal display) of
/ (horizontaal display) om “Vehi-
cle Settings” (voertuiginstellingen) te
selecteren en houd vervolgens
ingedrukt.
3 Druk op / om “Oil Maintenance”
(verversen motorolie) te selecteren en
druk vervolgens op .
4 Druk op / om “Yes” (ja) te selec-
teren en druk vervolgens op .
Er wordt een melding weergegeven op het
multi-informatiedisplay wanneer de resetpro-
cedure is voltooid.
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en ver-
mijd langdurig en herhaaldelijk contact
met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 326 Thursday, August 26, 2021 4:59 PM

345
6
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1Zet het contact UIT.
2 Open het dashboardkastje. Maak
de demper los.
3 Duw het dashboardkastje aan de
zijde die zich het dichtst bij het por-
tier bevindt naar binnen om de 2
klauwen los te maken. Trek vervol-
gens het dashboardkastje naar bui-
ten en maak de onderste klauwen
vrij. 4
Trek het dashboardkastje naar bui-
ten en maak de onderste klauwen
vrij.
5 Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het
interieurfilter
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 345 Thursday, August 26, 2021 4:59 PM

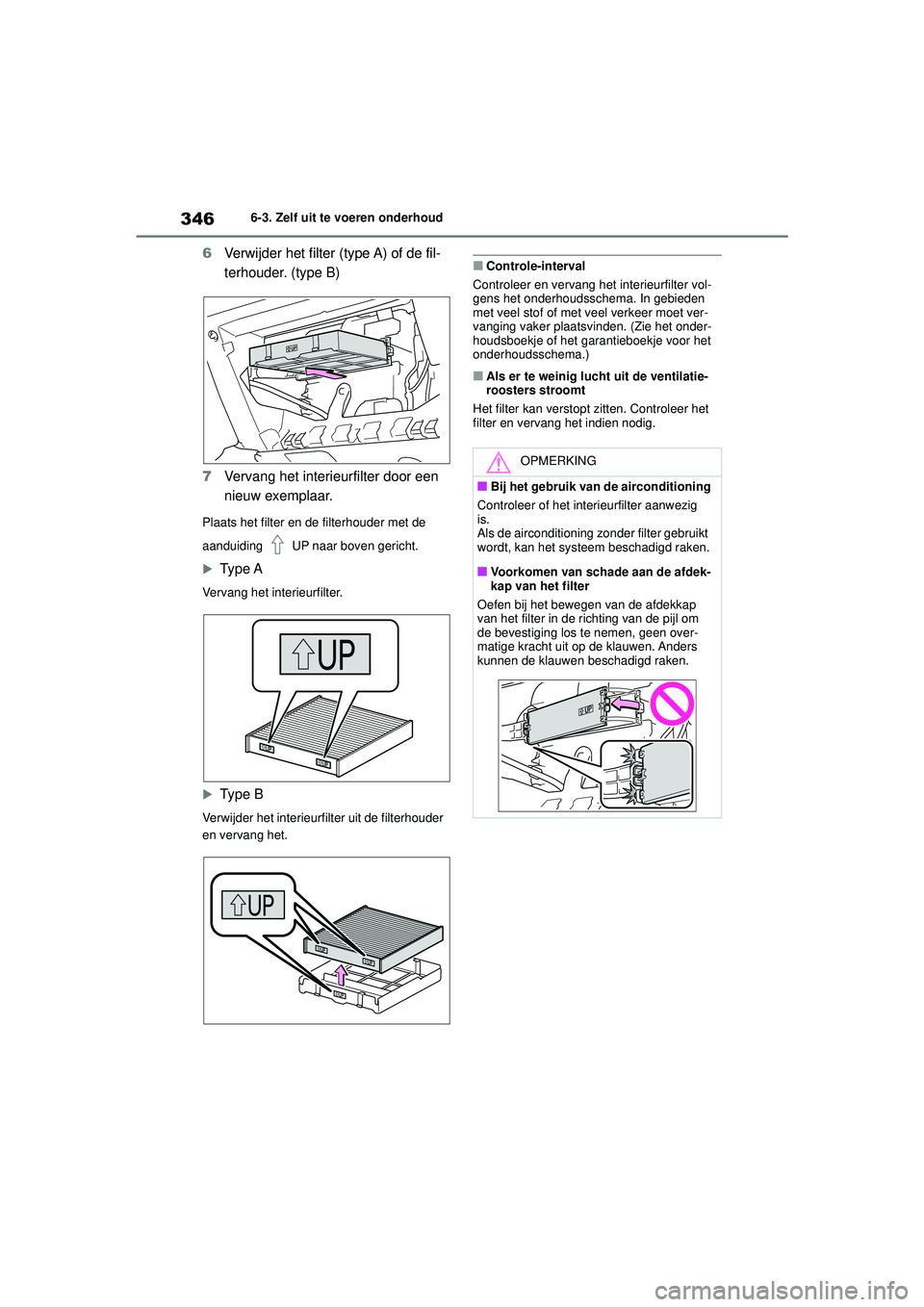

346
Handleiding HV_Europa_M52N30_nl
6-3. Zelf uit te voeren onderhoud
6Verwijder het filter (type A) of de fil-
terhouder. (type B)
7 Vervang het interieurfilter door een
nieuw exemplaar.
Plaats het filter en de filterhouder met de
aanduiding UP naar boven gericht.

Type A
Vervang het interieurfilter.

Type B
Verwijder het interieurfilter uit de filterhouder
en vervang het.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zo nder filter gebruikt
wordt, kan het systeem beschadigd raken.
■Voorkomen van schade aan de afdek-
kap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 346 Thursday, August 26, 2021 4:59 PM

575
Handleiding HV_Europa_M52N30_nl

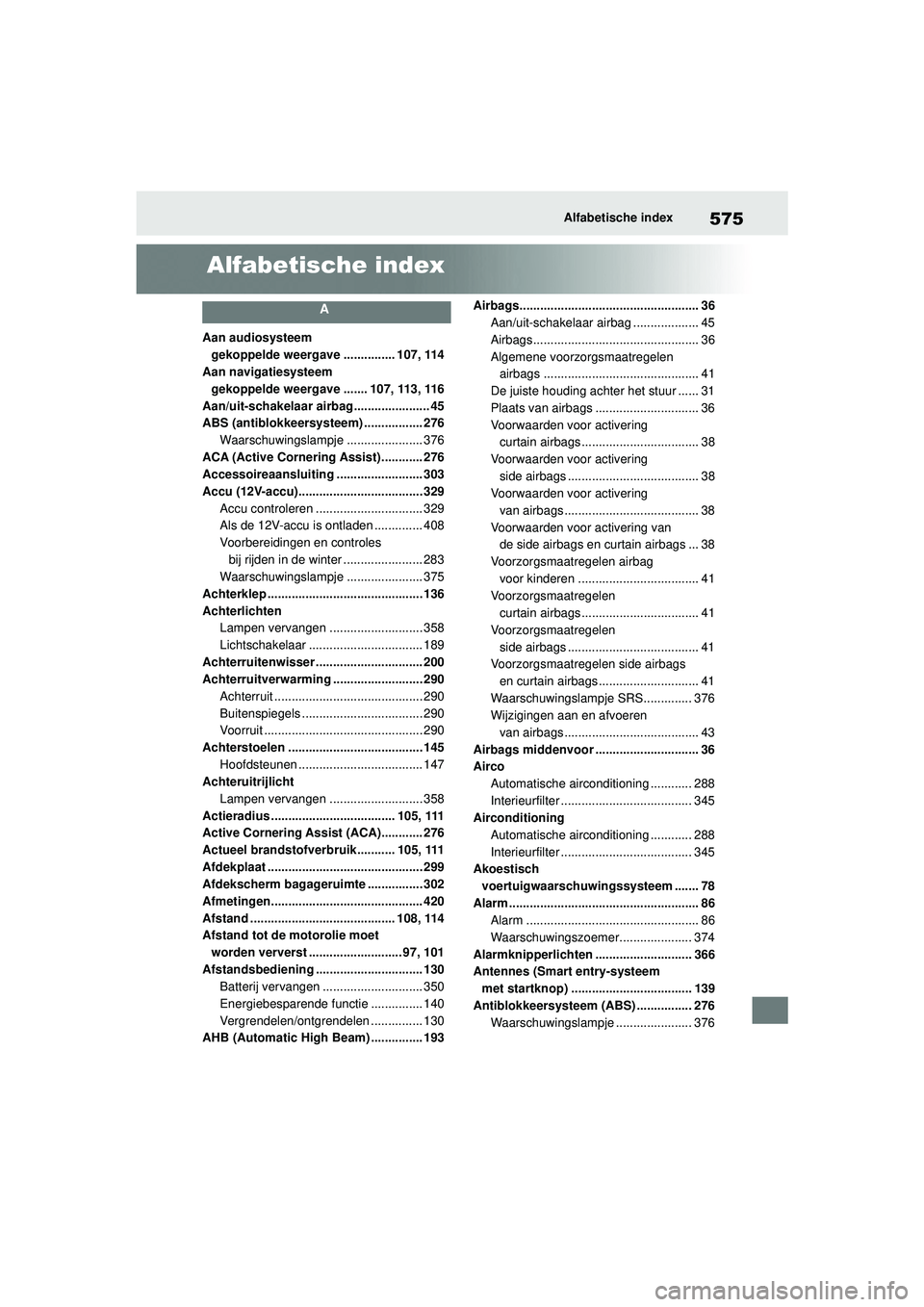

Alfabetische index
Alfabetische index
A
Aan audiosysteem gekoppelde weergave ............... 107, 114
Aan navigatiesysteem gekoppelde weergave ....... 107, 113, 116
Aan/uit-schakelaar airbag...................... 45
ABS (antiblokkeersysteem) ................. 276 Waarschuwingslampje ...................... 376
ACA (Active Cornering Assist) ............ 276
Accessoireaansluiting ......................... 303
Accu (12V-accu).................................... 329 Accu controleren ............................... 329
Als de 12V-accu is ontladen .............. 408
Voorbereidingen en controles bij rijden in de winter ....................... 283
Waarschuwingslampje ...................... 375
Achterklep ............................................. 136
Achterlichten Lampen vervangen ........................... 358
Lichtschakelaar ................................. 189
Achterruitenwisser ............................... 200
Achterruitverwarming .......................... 290 Achterruit ........................................... 290
Buitenspiegels ................................... 290
Voorruit .............................................. 290
Achterstoelen ....................................... 145
Hoofdsteunen .................................... 147
Achteruitrijlicht Lampen vervangen ........................... 358
Actieradius .................................... 105, 111
Active Cornering Assist (ACA)............ 276
Actueel brandstofverbruik........... 105, 111
Afdekplaat ............................................. 299
Afdekscherm bagageruimte ................ 302
Afmetingen............................................ 420
Afstand .......................................... 108, 114
Afstand tot de motorolie moet worden ververst ........................... 97, 101
Afstandsbediening ............................... 130 Batterij vervangen ............................. 350
Energiebesparende functie ............... 140
Vergrendelen/ontgrendelen ............... 130
AHB (Automatic High Beam) ............... 193 Airbags.................................................... 36
Aan/uit-schakelaar airbag ................... 45
Airbags................................................ 36
Algemene voorzorgsmaatregelen airbags ............................................. 41
De juiste houding achter het stuur ...... 31
Plaats van airbags .............................. 36
Voorwaarden voor activering curtain airbags .................................. 38
Voorwaarden voor activering side airbags ...................................... 38
Voorwaarden voor activering
van airbags ....................................... 38
Voorwaarden voor activering van de side airbags en curtain airbags ... 38
Voorzorgsmaatregelen airbag voor kinderen ................................... 41
Voorzorgsmaatregelen curtain airbags .................................. 41
Voorzorgsmaatregelen
side airbags ...................................... 41
Voorzorgsmaatregelen side airbags en curtain airbags ............................. 41
Waarschuwingslampje SRS.............. 376
Wijzigingen aan en afvoeren van airbags ....................................... 43
Airbags middenvoor .............................. 36
Airco Automatische airconditioning ............ 288
Interieurfilter ...................................... 345
Airconditioning Automatische airconditioning ............ 288
Interieurfilter ...................................... 345
Akoestisch voertuigwaarschuwingssysteem ....... 78
Alarm ....................................................... 86 Alarm .................................................. 86
Waarschuwingszoemer..................... 374
Alarmknipperlichten ............................ 366
Antennes (Smart entry-systeem met startknop) ................................... 139
Antiblokkeersysteem (ABS) ................ 276 Waarschuwingslampje ...................... 376
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 575 Thursday, August 26, 2021 4:59 PM
