3
Handleiding HV_Europa_M52N30_nl
INHOUDSOPGAVE
1
6 5
4
3
2
8
7
3-5. Openen en sluiten van de ruiten
Elektrisch bedienbare ruiten .... 155
4-1. Voordat u gaat rijden Rijden met de auto ................... 160
Lading en bagage .................... 165
Rijden met een aanhangwagen (auto's zonder trekhaakpakket;
inclusief Réunion) .................. 166
Rijden met een aanhangwagen (auto's met trekhaakpakket;
behalve Réunion) .................. 167
4-2. Rijprocedures Contactslot (auto's zonder Smart entry-systeem
en startknop).......................... 173
Startknop (auto's met Smart entry-systeem
en startknop).......................... 175
EV-modus ................................ 179
Hybridetransmissie .................. 181
Richtingaanwijzerschakelaar ... 183
Parkeerrem .............................. 184
Brake Hold ............................... 187
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ........................ 189
AHB (Automatic High Beam) ... 193
Schakelaar mistlampen............ 196
Ruitenwissers en -sproeiers..... 197
Achterruitenwisser en -sproeier ........................... 200
4-4. Tanken Openen van de tankdop........... 2024-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense ................ 204
PCS (Pre-Crash Safety-systeem) .... .................209
LTA (Lane Tracing Assist)......... 219
Dynamic Radar Cruise Control
met volledig snelheidsbereik ...
229
Snelheidsbegrenzer ................. 241
RSA (Road Sign Assist) ........... 243
BSM (Blind Spot Monitor)......... 248
Toyota Parking Assist-sensor ... 252
RCTA (Rear Crossing Traffic Alert)............................ 259
PKSB (Parking Support Brake) ........ 264
Parking Support Brake-functie (voor stilstaande objecten)..... 269
Parking Support Brake-functie (voor voertuigen die
achterlangs rijden) ................. 272
Rijmodusselectieschakelaar..... 274
GPF-systeem (benzineroetfilter) ................... 275
Ondersteunende systemen ...... 276
4-6. Rijtips Rijden met een hybrideauto ..... 281
Rijden in de winter.................... 283
4Rijden
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 3 Thursday, August 26, 2021 4:59 PM

37
1
Handleiding HV_Europa_M52N30_nl

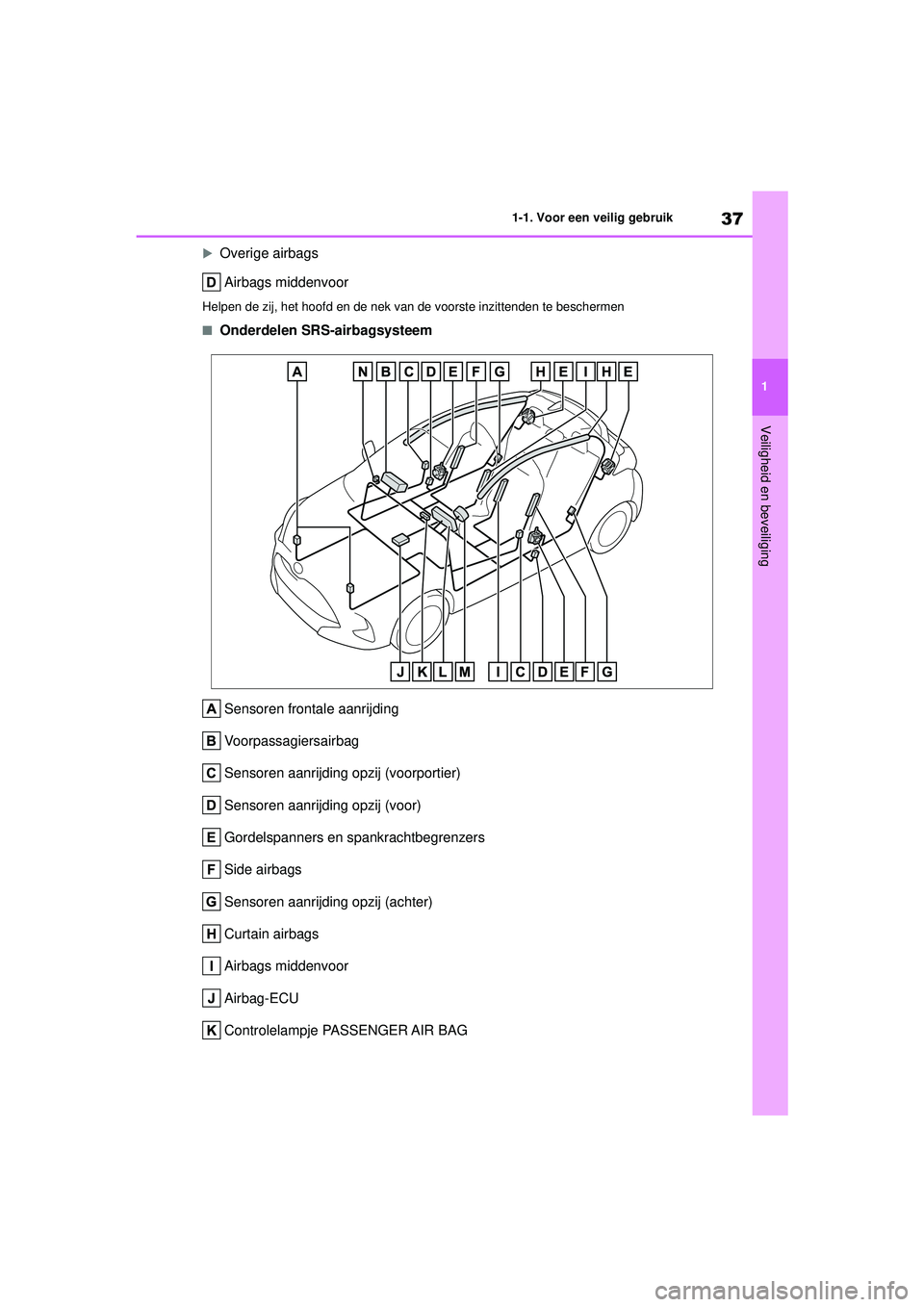

1-1. Voor een veilig gebruik
Veiligheid en beveiliging
Overige airbagsAirbags middenvoor
Helpen de zij, het hoofd en de nek van de voorste inzittenden te beschermen
■Onderdelen SRS-airbagsysteem
Sensoren frontale aanrijding
Voorpassagiersairbag
Sensoren aanrijding opzij (voorportier)
Sensoren aanrijding opzij (voor)
Gordelspanners en spankrachtbegrenzers
Side airbags
Sensoren aanrijding opzij (achter)
Curtain airbags
Airbags middenvoor
Airbag-ECU
Controlelampje PASSENGER AIR BAG
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 37 Thursday, August 26, 2021 4:59 PM

70
Handleiding HV_Europa_M52N30_nl

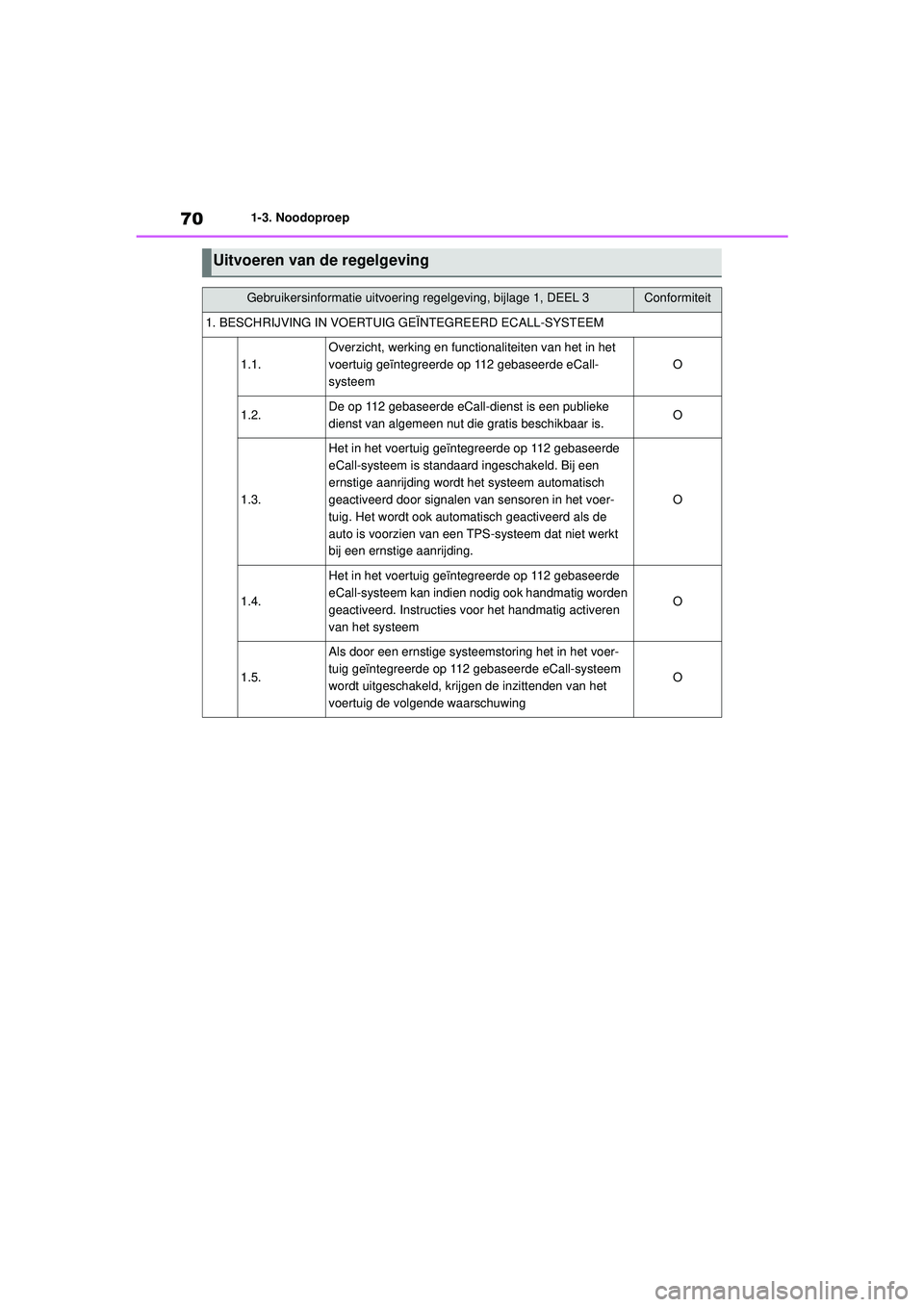

1-3. Noodoproep
Uitvoeren van de regelgeving
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Conformiteit
1. BESCHRIJVING IN VOERTUIG GEÏNTEGREERD ECALL-SYSTEEM
1.1.
Overzicht, werking en functionaliteiten van het in het
voertuig geïntegreerde op 112 gebaseerde eCall-
systeem
O
1.2.De op 112 gebaseerde eCall-dienst is een publieke
dienst van algemeen nut die gratis beschikbaar is.O
1.3.
Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem is standaard ingeschakeld. Bij een
ernstige aanrijding wordt het systeem automatisch
geactiveerd door signalen van sensoren in het voer-
tuig. Het wordt ook automatisch geactiveerd als de
auto is voorzien van een TPS-systeem dat niet werkt
bij een ernstige aanrijding.
O
1.4.
Het in het voertuig geïntegreerde op 112 gebaseerde
eCall-systeem kan indien nodig ook handmatig worden
geactiveerd. Instructies voor het handmatig activeren
van het systeem
O
1.5.
Als door een ernstige systeemstoring het in het voer-
tuig geïntegreerde op 112 gebaseerde eCall-systeem
wordt uitgeschakeld, kr ijgen de inzittenden van het
voertuig de volgende waarschuwing
O
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 70 Thursday, August 26, 2021 4:59 PM

83
1
Handleiding HV_Europa_M52N30_nl

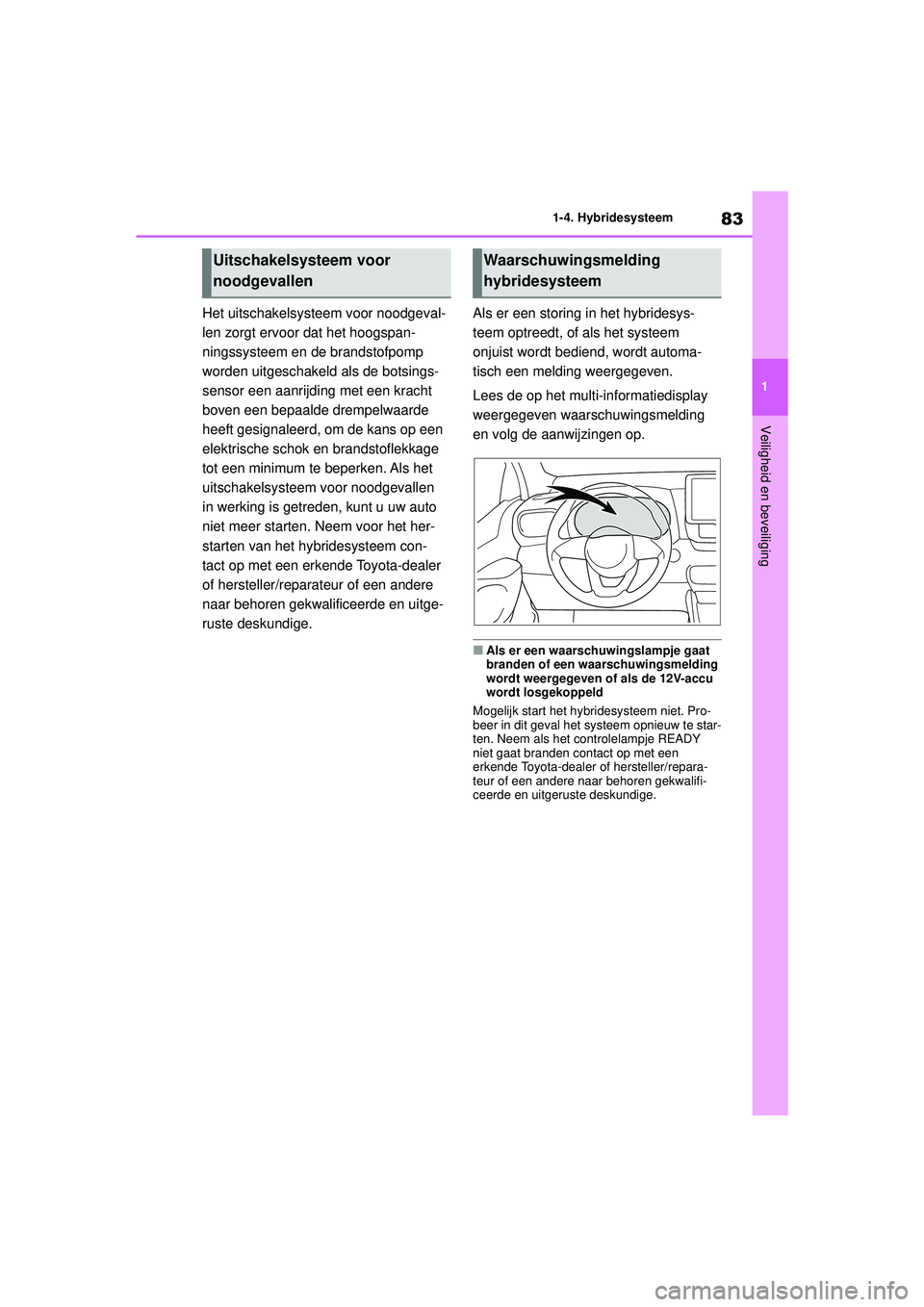

1-4. Hybridesysteem
Veiligheid en beveiliging
Het uitschakelsysteem voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een
elektrische schok en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem voor noodgevallen
in werking is getreden, kunt u uw auto
niet meer starten. Neem voor het her-
starten van het hy bridesysteem con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige. Als er een storing in het hybridesys-
teem optreedt, of
als het systeem
onjuist wordt bediend, wordt automa-
tisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dit geval het systeem opnieuw te star-
ten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Uitschakelsysteem voor
noodgevallenWaarschuwingsmelding
hybridesysteem
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 83 Thursday, August 26, 2021 4:59 PM

85
1
Handleiding HV_Europa_M52N30_nl

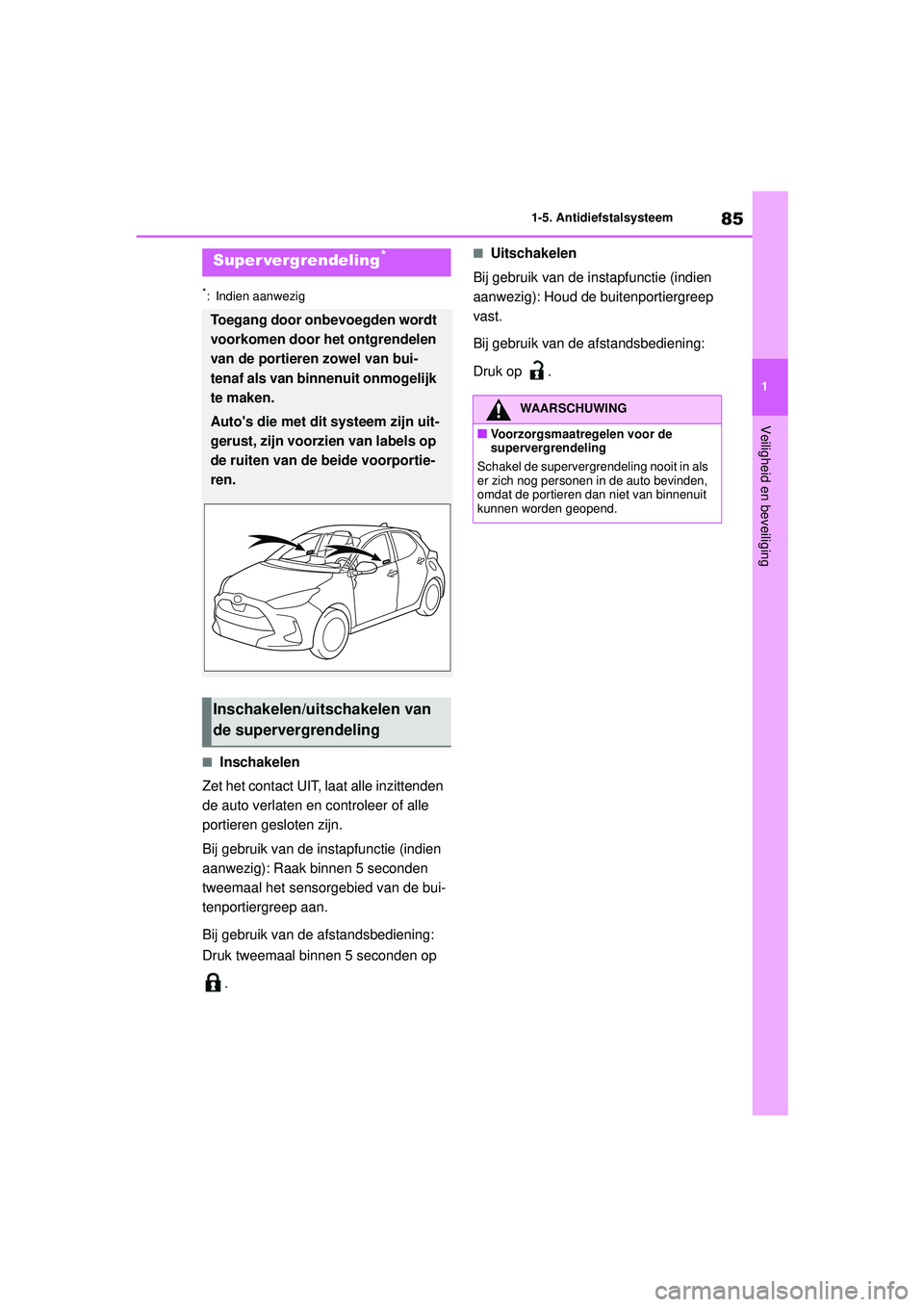

1-5. Antidiefstalsysteem
Veiligheid en beveiliging
*: Indien aanwezig
■Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Bij gebruik van de instapfunctie (indien
aanwezig): Raak binnen 5 seconden
tweemaal het sensorgebied van de bui-
tenportiergreep aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
■Uitschakelen
Bij gebruik van de instapfunctie (indien
aanwezig): Houd de buitenportiergreep
vast.
Bij gebruik van de afstandsbediening:
Druk op .Super vergrendeling*
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen
van de portieren zowel van bui-
tenaf als van binnenuit onmogelijk
te maken.
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Inschakelen/uitschakelen van
de supervergrendeling
WAARSCHUWING
■Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in als
er zich nog personen in de auto bevinden,
omdat de portieren dan niet van binnenuit
kunnen worden geopend.
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 85 Thursday, August 26, 2021 4:59 PM

91
2
Handleiding HV_Europa_M52N30_nl

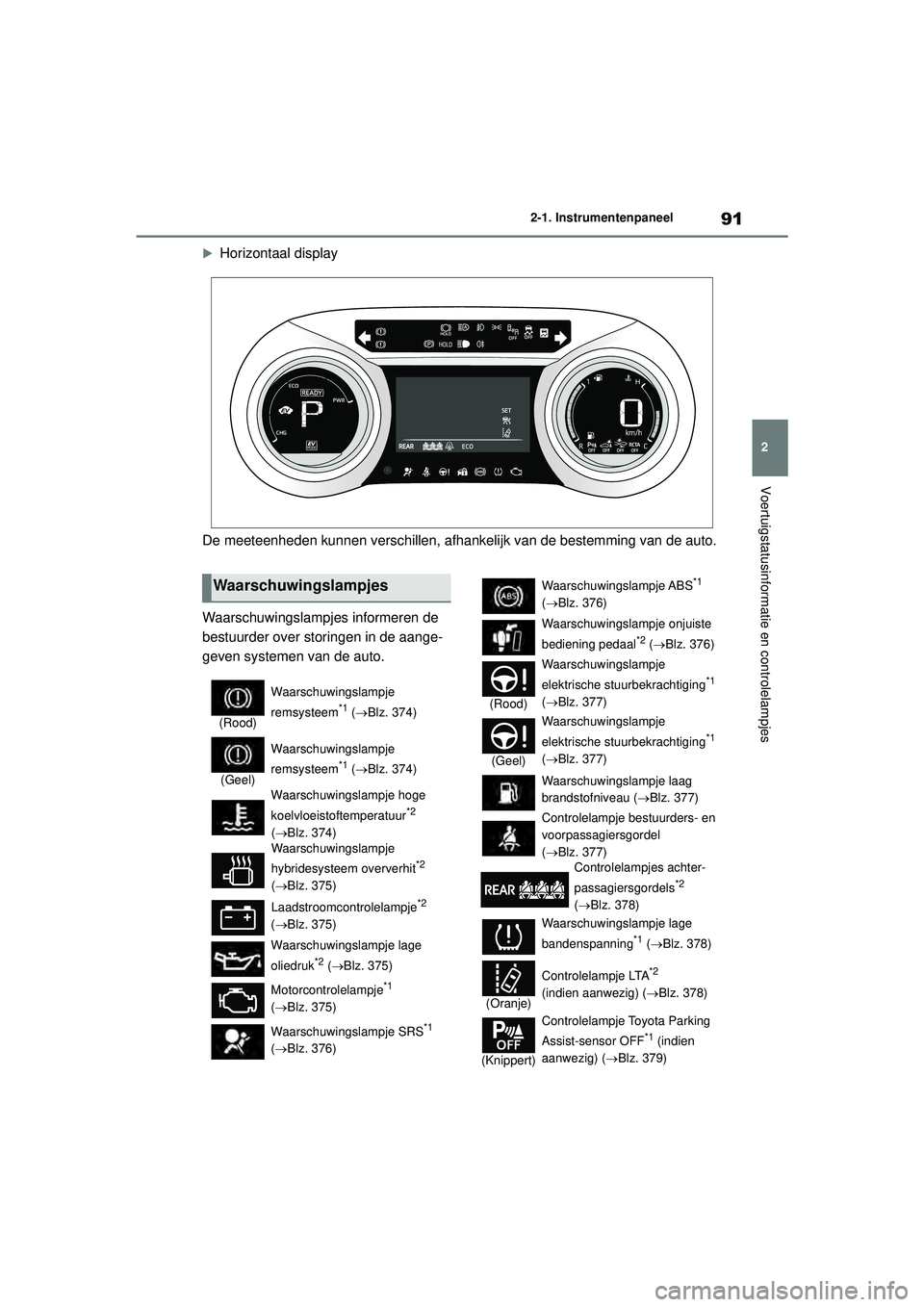

2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Horizontaal display
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood) Waarschuwingslampje
remsysteem*1 (
 Blz. 374)
(Geel) Waarschuwingslampje
remsysteem
*1 (
 Blz. 374)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
(  Blz. 374)
Waarschuwingslampje
hybridesysteem oververhit
*2
(  Blz. 375)
Laadstroomcontrolelampje
*2
(  Blz. 375)
Waarschuwingslampje lage
oliedruk
*2 (  Blz. 375)
Motorcontrolelampje
*1
(  Blz. 375)
Waarschuwingslampje SRS
*1
(  Blz. 376)
Waarschuwingslampje ABS*1
(  Blz. 376)
Waarschuwingslampje onjuiste
bediening pedaal
*2 (  Blz. 376)
(Rood) Waarschuwingslampje
elektrische stuurbekrachtiging
*1
(  Blz. 377)
(Geel) Waarschuwingslampje
elektrische stuurbekrachtiging
*1
(  Blz. 377)
Waarschuwingslampje laag
brandstofniveau ( Blz. 377)
Controlelampje bestuurders- en
voorpassagiersgordel
(  Blz. 377)
Controlelampjes achter-
passagiersgordels
*2
(  Blz. 378)
Waarschuwingslampje lage
bandenspanning
*1 (  Blz. 378)
(Oranje) Controlelampje LTA
*2
(indien aanwezig) ( Blz. 378)
(Knippert) Controlelampje Toyota Parking
Assist-sensor OFF
*1 (indien
aanwezig) ( Blz. 379)
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 91 Thursday, August 26, 2021 4:59 PM

93
2
Handleiding HV_Europa_M52N30_nl

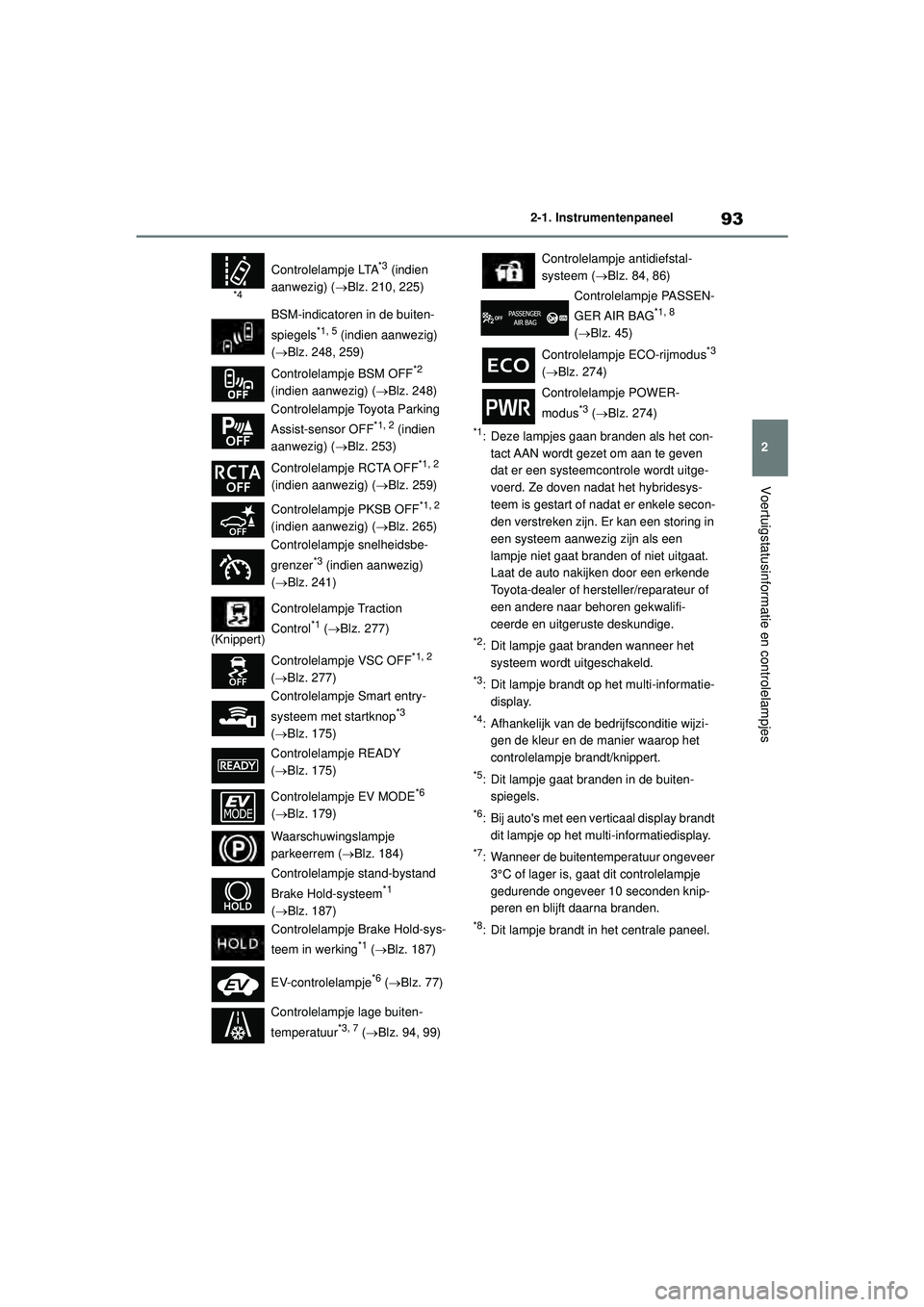

2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*1: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze doven nadat het hybridesys-
teem is gestart of nadat er enkele secon-
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als een
lampje niet gaat branden of niet uitgaat.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*2: Dit lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*3: Dit lampje brandt op het multi-informatie-display.
*4: Afhankelijk van de bedrijfsconditie wijzi-gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*5: Dit lampje gaat branden in de buiten-spiegels.
*6: Bij auto's met een verticaal display brandt
dit lampje op het multi-informatiedisplay.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knip-
peren en blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
*4
Controlelampje LTA*3 (indien
aanwezig) ( Blz. 210, 225)
BSM-indicatoren in de buiten-
spiegels
*1, 5 (indien aanwezig)
(  Blz. 248, 259)
Controlelampje BSM OFF
*2
(indien aanwezig) ( Blz. 248)
Controlelampje Toyota Parking
Assist-sensor OFF
*1, 2 (indien
aanwezig) ( Blz. 253)
Controlelampje RCTA OFF
*1, 2
(indien aanwezig) ( Blz. 259)
Controlelampje PKSB OFF
*1, 2
(indien aanwezig) ( Blz. 265)
Controlelampje snelheidsbe-
grenzer
*3 (indien aanwezig)
(  Blz. 241)
(Knippert) Controlelampje Traction
Control
*1 (
 Blz. 277)
Controlelampje VSC OFF
*1, 2
(  Blz. 277)
Controlelampje Smart entry-
systeem met startknop
*3
(  Blz. 175)
Controlelampje READY
(  Blz. 175)
Controlelampje EV MODE
*6
(  Blz. 179)
Waarschuwingslampje
parkeerrem ( Blz. 184)
Controlelampje stand-bystand
Brake Hold-systeem
*1
(  Blz. 187)
Controlelampje Brake Hold-sys-
teem in werking
*1 (  Blz. 187)
EV-controlelampje
*6 (  Blz. 77)
Controlelampje lage buiten-
temperatuur
*3, 7 (  Blz. 94, 99)
Controlelampje antidiefstal-
systeem ( Blz. 84, 86)
Controlelampje PASSEN-
GER AIR BAG
*1, 8
(  Blz. 45)
Controlelampje ECO-rijmodus
*3
(  Blz. 274)
Controlelampje POWER-
modus
*3 (  Blz. 274)
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 93 Thursday, August 26, 2021 4:59 PM

132
Handleiding HV_Europa_M52N30_nl
3-2. Openen, sluiten en vergrendelen van de portieren
3-2.Openen, sluiten en vergrendelen van de portieren
■Gebruik van de instapfunctie
(auto's met Smart entry-systeem
en startknop)
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1 Pak de voorportiergreep vast om
alle portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan de achter-
zijde van de portiergreep aanraakt.
De portieren en de achterklep kunnen gedu-
rende 3 seconden na het vergrendelen niet
worden ontgrendeld.
2Raak de vergrendelsensor (de uit-
holling aan de zijkant van de voor-
portiergreep) aan om alle portieren
te vergrendelen.
Controleer of het portier goed vergrendeld is.
■Afstandsbediening
Auto's zonder Smart entry-systeem
en startknop
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is. Houd deze toets ingedrukt om de ruiten te
sluiten.
*
2Ontgrendelen van alle portieren
Houd deze toets ingedrukt om de ruiten te
openen.*
Auto's met Smart entry-systeem en
startknop
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld is.
Houd deze toets ingedrukt om de ruiten te
sluiten.*
2Ontgrendelen van alle portieren
Houd deze toets ingedrukt om de ruiten te
openen.*
*
: Deze instelling moet aan de persoonlijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
Por tieren
Van buitenaf ontgrendelen en
vergrendelen van de portieren
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 132 Thursday, August 26, 2021 4:59 PM

133
3
Handleiding HV_Europa_M52N30_nl
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Sleutel
Het vergrendelen en ontgrendelen van
de portieren met behulp van de sleutel
gaat als volgt:
Auto's zonder Smart entry-systeem
en startknop
1 Vergrendelen van alle portieren
Draai de sleutel en houd hem in die stand
om de ruiten te sluiten.*
2Ontgrendelen van alle portieren
Draai de sleutel en houd hem in die stand
om de ruiten te openen*.
*: Deze instelling moet aan de persoonlijke
voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.

Auto's met Smart entry-systeem en
startknop
De portieren kunnen ook worden ver-
grendeld en ontgrendeld met de
mechanische sleutel. ( Blz. 407)
■Feedbacksignalen
 Auto's zonder Smart entry-systeem en
startknop
De alarmknipperlichten knipperen om aan te
geven dat de portieren zijn vergrendeld/ont-
grendeld met behulp van de afstandsbedie-
ning. (Vergrendeld: eenmaal; ontgrendeld:
tweemaal) 
Auto's met Smart entry-systeem en start-
knop
De alarmknipperlichten knipperen om aan te
geven dat de portieren zijn vergrendeld/ont-
grendeld met behulp van de instapfunctie of
de afstandsbediening. (Vergrendeld: een-
maal; ontgrendeld: tweemaal)
Er klinkt een zoemer om aan te geven dat de
ruiten bediend worden.
■Beveiligingsfunctie
 Auto's zonder Smart entry-systeem en
startknop
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de
afstandsbediening een portier wordt geo-
pend, zorgt de beveiliging sfunctie ervoor dat
de auto weer automatisch wordt vergrendeld.
 Auto's met Smart entry-systeem en start-
knop
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de instap-
functie of de afstandsbediening een portier
wordt geopend, zorgt de beveiligingsfunctie
ervoor dat de auto weer automatisch wordt
vergrendeld.
■Wanneer het portier niet kan worden
vergrendeld met de vergrendelsensor
op het oppervlak van de voorportier-
greep (auto's met Smart entry-systeem
en startknop)
Wanneer de portieren niet kunnen worden
vergrendeld als u de vergrendelsensor op het
oppervlak van de portiergreep met uw vinger
aanraakt, raak dan de vergrendelsensor aan
met uw handpalm.
Als u handschoenen draagt, doe deze dan
uit.
■Zoemer centrale vergrendeling (auto's
met Smart entry-systeem en startknop)
Als geprobeerd wordt de portieren te ver-
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 133 Thursday, August 26, 2021 4:59 PM

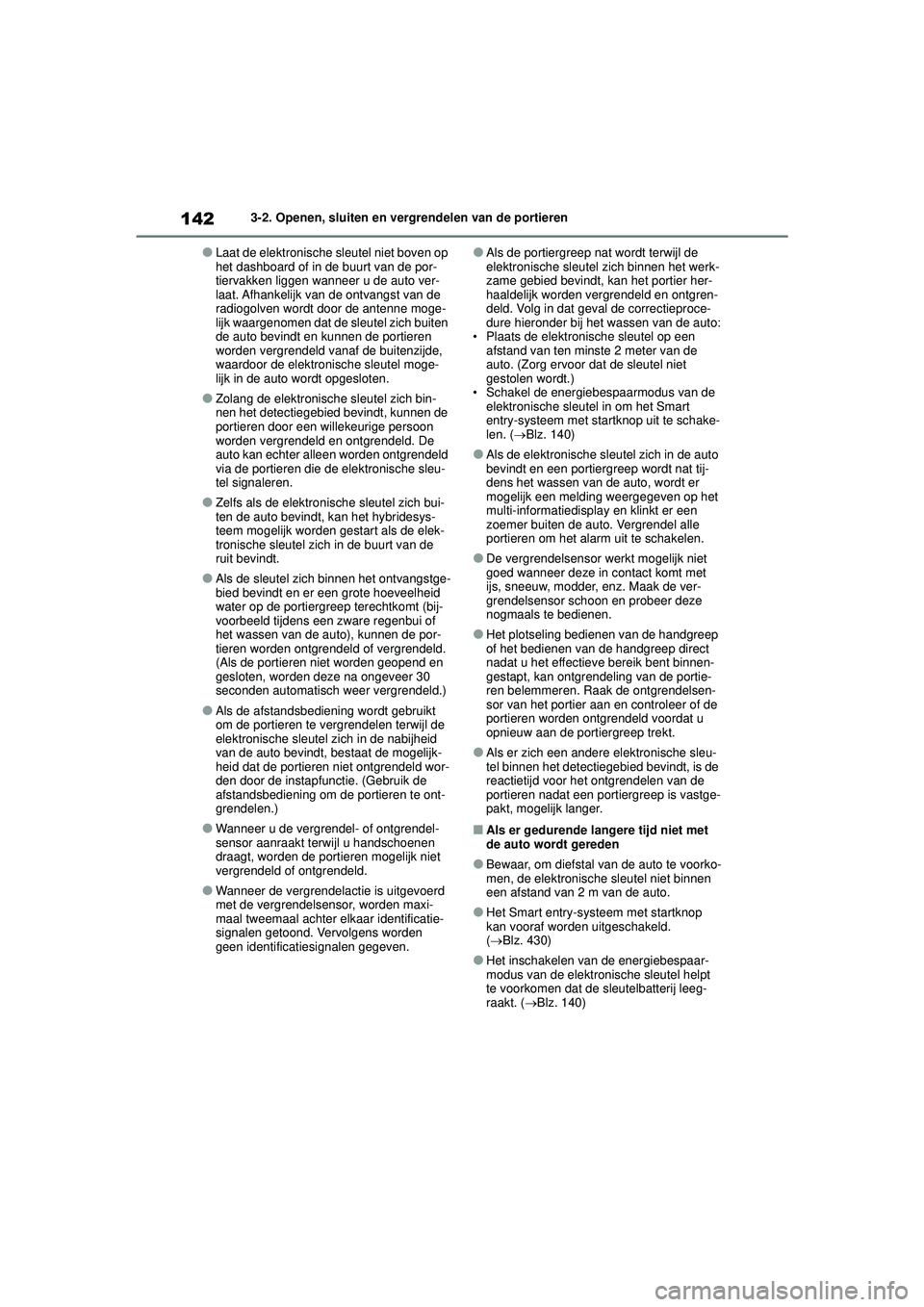

142
Handleiding HV_Europa_M52N30_nl
3-2. Openen, sluiten en vergrendelen van de portieren
●Laat de elektronische sleutel niet boven op
het dashboard of in de buurt van de por-
tiervakken liggen wanneer u de auto ver-
laat. Afhankelijk van de ontvangst van de
radiogolven wordt door de antenne moge-
lijk waargenomen dat de sleutel zich buiten
de auto bevindt en kunnen de portieren
worden vergrendeld vanaf de buitenzijde,
waardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
●Zolang de elektronische sleutel zich bin-
nen het detectiegebied bevindt, kunnen de
portieren door een willekeurige persoon
worden vergrendeld en ontgrendeld. De
auto kan echter alleen worden ontgrendeld
via de portieren die de elektronische sleu-
tel signaleren.
●Zelfs als de elektronis che sleutel zich bui-
ten de auto bevindt, kan het hybridesys-
teem mogelijk worden gestart als de elek-
tronische sleutel zich in de buurt van de
ruit bevindt.
●Als de sleutel zich binnen het ontvangstge-
bied bevindt en er een grote hoeveelheid
water op de portiergreep terechtkomt (bij-
voorbeeld tijdens een zware regenbui of
het wassen van de auto), kunnen de por-
tieren worden ontgrendeld of vergrendeld.
(Als de portieren niet worden geopend en
gesloten, worden deze na ongeveer 30
seconden automatisch weer vergrendeld.)
●Als de afstandsbediening wordt gebruikt
om de portieren te vergrendelen terwijl de
elektronische sleutel zi ch in de nabijheid
van de auto bevindt, bestaat de mogelijk-
heid dat de portieren niet ontgrendeld wor-
den door de instapfunctie. (Gebruik de
afstandsbediening om de portieren te ont-
grendelen.)
●Wanneer u de vergrendel- of ontgrendel-
sensor aanraakt terwijl u handschoenen
draagt, worden de portieren mogelijk niet
vergrendeld of ontgrendeld.
●Wanneer de vergrendelactie is uitgevoerd
met de vergrendelsensor, worden maxi-
maal tweemaal achter elkaar identificatie-
signalen getoond. Vervolgens worden
geen identificatiesignalen gegeven.
●Als de portiergreep nat wordt terwijl de
elektronische sleutel zich binnen het werk-
zame gebied bevindt, kan het portier her-
haaldelijk worden vergrendeld en ontgren-
deld. Volg in dat geval de correctieproce-
dure hieronder bij het wassen van de auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter van de
auto. (Zorg ervoor dat de sleutel niet
gestolen wordt.)
• Schakel de energiebespaarmodus van de elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( Blz. 140)
●Als de elektronische sl eutel zich in de auto
bevindt en een portiergreep wordt nat tij-
dens het wassen van de auto, wordt er
mogelijk een melding weergegeven op het
multi-informatiedisplay en klinkt er een
zoemer buiten de auto. Vergrendel alle
portieren om het alarm uit te schakelen.
●De vergrendelsensor werkt mogelijk niet
goed wanneer deze in contact komt met
ijs, sneeuw, modder, enz. Maak de ver-
grendelsensor schoon en probeer deze
nogmaals te bedienen.
●Het plotseling bedienen van de handgreep
of het bedienen van de handgreep direct
nadat u het effectieve bereik bent binnen-
gestapt, kan ontgrendeling van de portie-
ren belemmeren. Raak de ontgrendelsen-
sor van het portier aan en controleer of de
portieren worden ontgrendeld voordat u
opnieuw aan de portiergreep trekt.
●Als er zich een andere elektronische sleu-
tel binnen het detectiegebied bevindt, is de
reactietijd voor het ontgrendelen van de
portieren nadat een portiergreep is vastge-
pakt, mogelijk langer.
■Als er gedurende langere tijd niet met
de auto wordt gereden
●Bewaar, om diefstal van de auto te voorko-
men, de elektronische sleutel niet binnen
een afstand van 2 m van de auto.
●Het Smart entry-systeem met startknop
kan vooraf worden uitgeschakeld.
(  Blz. 430)
●Het inschakelen van de energiebespaar-
modus van de elektronische sleutel helpt
te voorkomen dat de sleutelbatterij leeg-
raakt. ( Blz. 140)
YARIS(HB)_HV_OM_Europe_OM52N30E.book Page 142 Thursday, August 26, 2021 4:59 PM
