TOYOTA YARIS 2022 Kasutusjuhend (in Estonian)

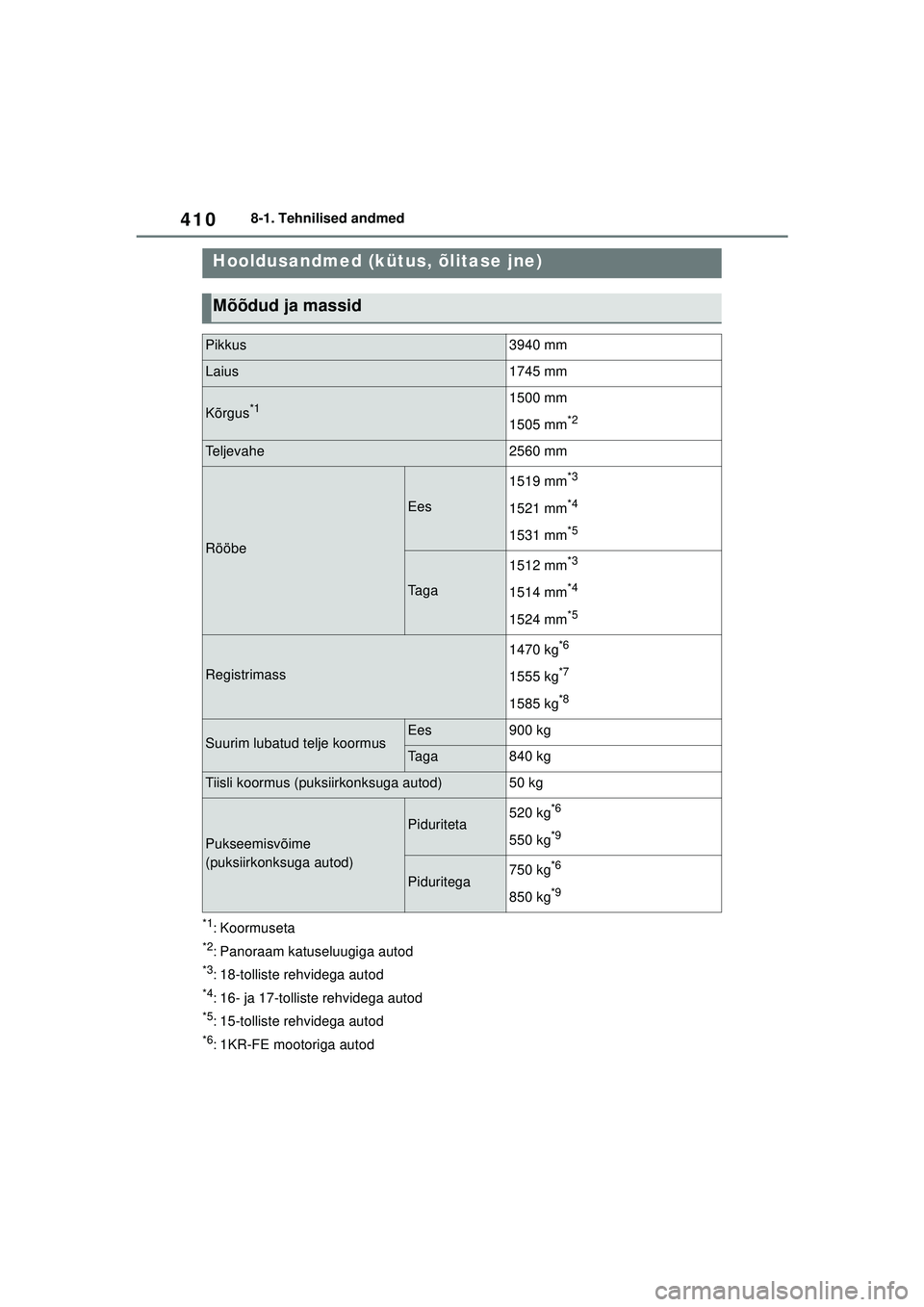

410
Owners Manual_Europe_M52M05_EE
8-1. Tehnilised andmed
8 -1 .Tehn ili se d a ndme d
*1: Koormuseta
*2: Panoraam katuseluugiga autod
*3: 18-tolliste rehvidega autod
*4: 16- ja 17-tolliste rehvidega autod
*5: 15-tolliste rehvidega autod
*6: 1KR-FE mootoriga autod
Hooldusandmed (kütus, õlitase jne)
Mõõdud ja massid
Pikkus3940 mm
Laius1745 mm
Kõrgus*11500 mm
1505 mm
*2
Teljevahe2560 mm
Rööbe
Ees
1519 mm*3
1521 mm*4
1531 mm*5
Taga
1512 mm*3
1514 mm*4
1524 mm*5
Registrimass
1470 kg*6
1555 kg*7
1585 kg*8
Suurim lubatud telje koormusEes900 kg
Taga840 kg
Tiisli koormus (puksiirkonksuga autod)50 kg
Pukseemisvõime
(puksiirkonksuga autod)
Piduriteta520 kg*6
550 kg*9
Piduritega750 kg*6
850 kg*9
Yaris_OM_Europe_OM52M05EE.book Page 410 Thursday, March 17, 2022 7:54 PM

411
8
Owners Manual_Europe_M52M05_EE
8-1. Tehnilised andmed
Tehnilised andmed
*7: 6 käiguga manuaalkäigukastiga autod võiMXPA11L-BHXNBW*10, MXPA11R-BHXNBW*10
ja MXPA11L-CHXNBW
*10 mudelid(lk 411)
*8: MXPA11L-BHXGBW*10, MXPA11L-BHXSBW*10, MXPA11R-BHXGBW*10, MXPA11R-
BHXSBW
*10, MXPA11L-CHXGBW*10 ja MXPA11L-CHXSBW*10 mudelid
*9: M15A-FKS mootoriga autod
*10: Mudelikood on näidatud ka andmesildil. (lk 411)

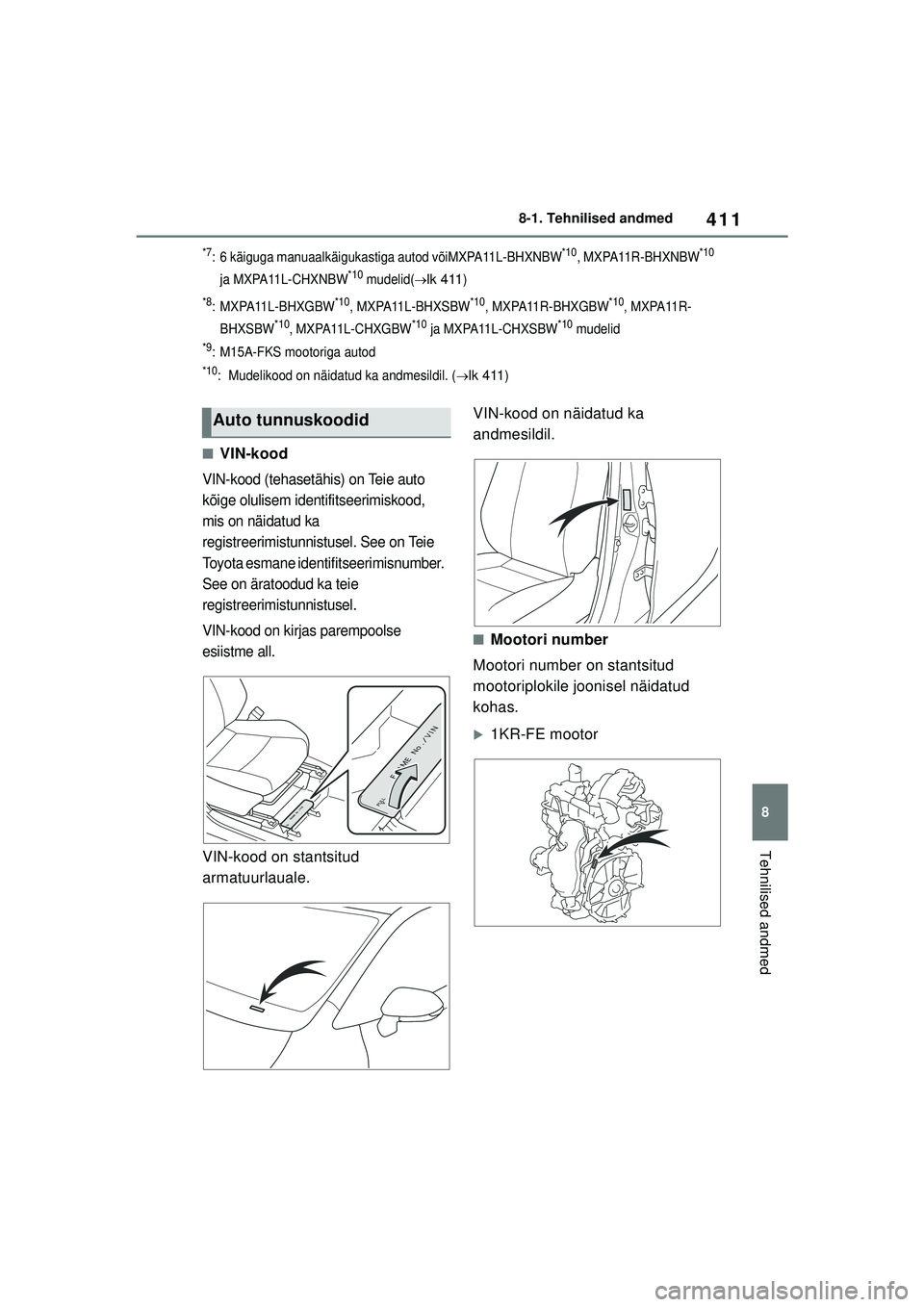

■VIN-kood
VIN-kood (tehasetähis) on Teie auto
kõige olulisem identifitseerimiskood,
mis on näidatud ka
registreerimistunnistusel. See on Teie
Toyota esmane identifitseerimisnumber.
See on äratoodud ka teie
registreerimistunnistusel.
VIN-kood on kirjas parempoolse
esiistme all.
VIN-kood on stantsitud
armatuurlauale. VIN-kood on näidatud ka
andmesildil.
■Mootori number
Mootori number on stantsitud
mootoriplokile joonisel näidatud
kohas.
X1KR-FE mootor
Auto tunnuskoodid
Yaris_OM_Europe_OM52M05EE.book Page 411 Thursday, March 17, 2022 7:54 PM

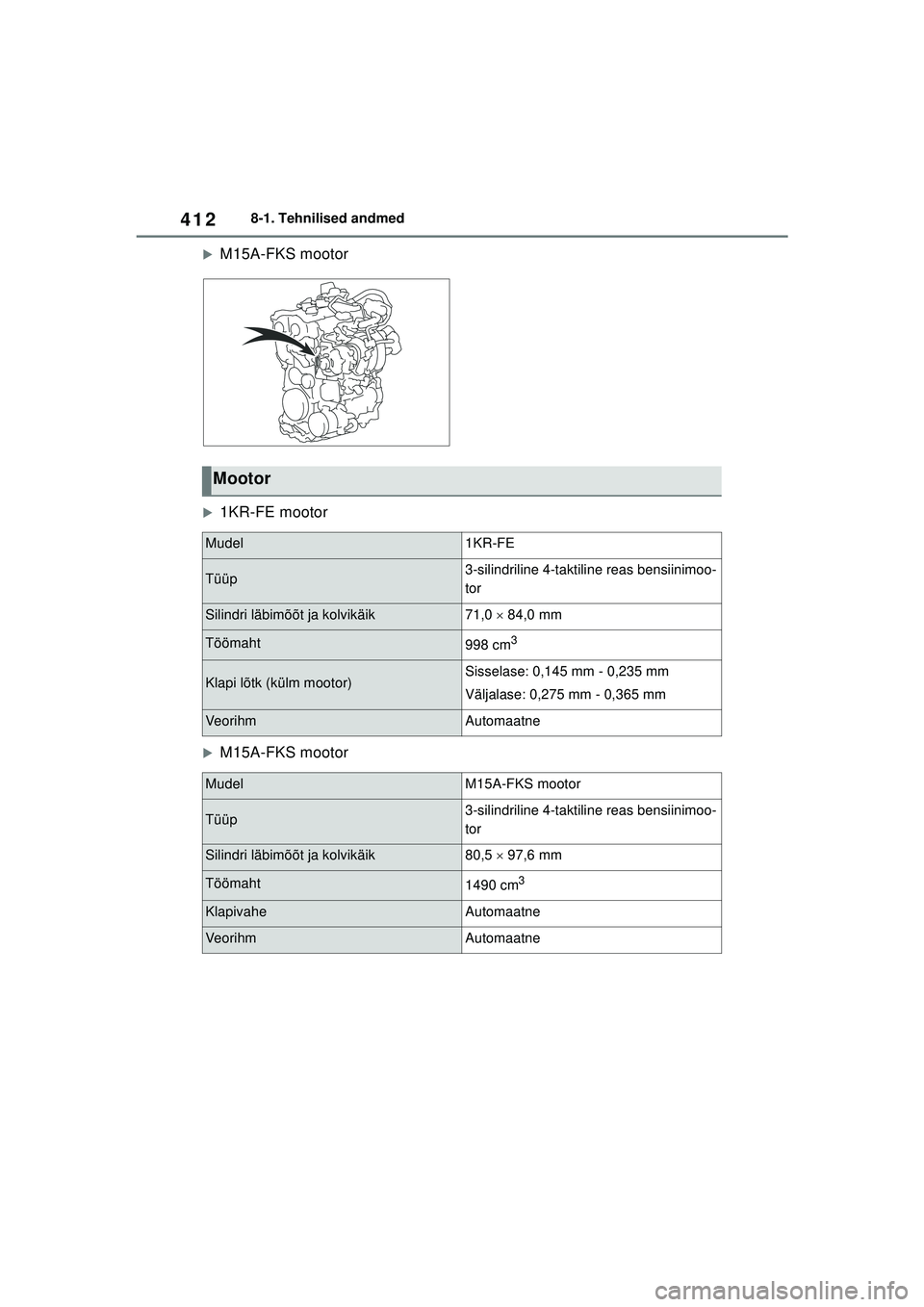

412
Owners Manual_Europe_M52M05_EE
8-1. Tehnilised andmed
XM15A-FKS mootor
X1KR-FE mootor
XM15A-FKS mootor
Mootor
Mudel1KR-FE
Tüüp3-silindriline 4-taktiline reas bensiinimoo-
tor
Silindri läbimõõt ja kolvikäik71,0  84,0 mm
Töömaht998 cm3
Klapi lõtk (külm mootor)Sisselase: 0,145 mm - 0,235 mm
Väljalase: 0,275 mm - 0,365 mm
VeorihmAutomaatne
MudelM15A-FKS mootor
Tüüp3-silindriline 4-taktiline reas bensiinimoo-
tor
Silindri läbimõõt ja kolvikäik80,5  97,6 mm
Töömaht1490 cm3
KlapivaheAutomaatne
VeorihmAutomaatne
Yaris_OM_Europe_OM52M05EE.book Page 412 Thursday, March 17, 2022 7:54 PM

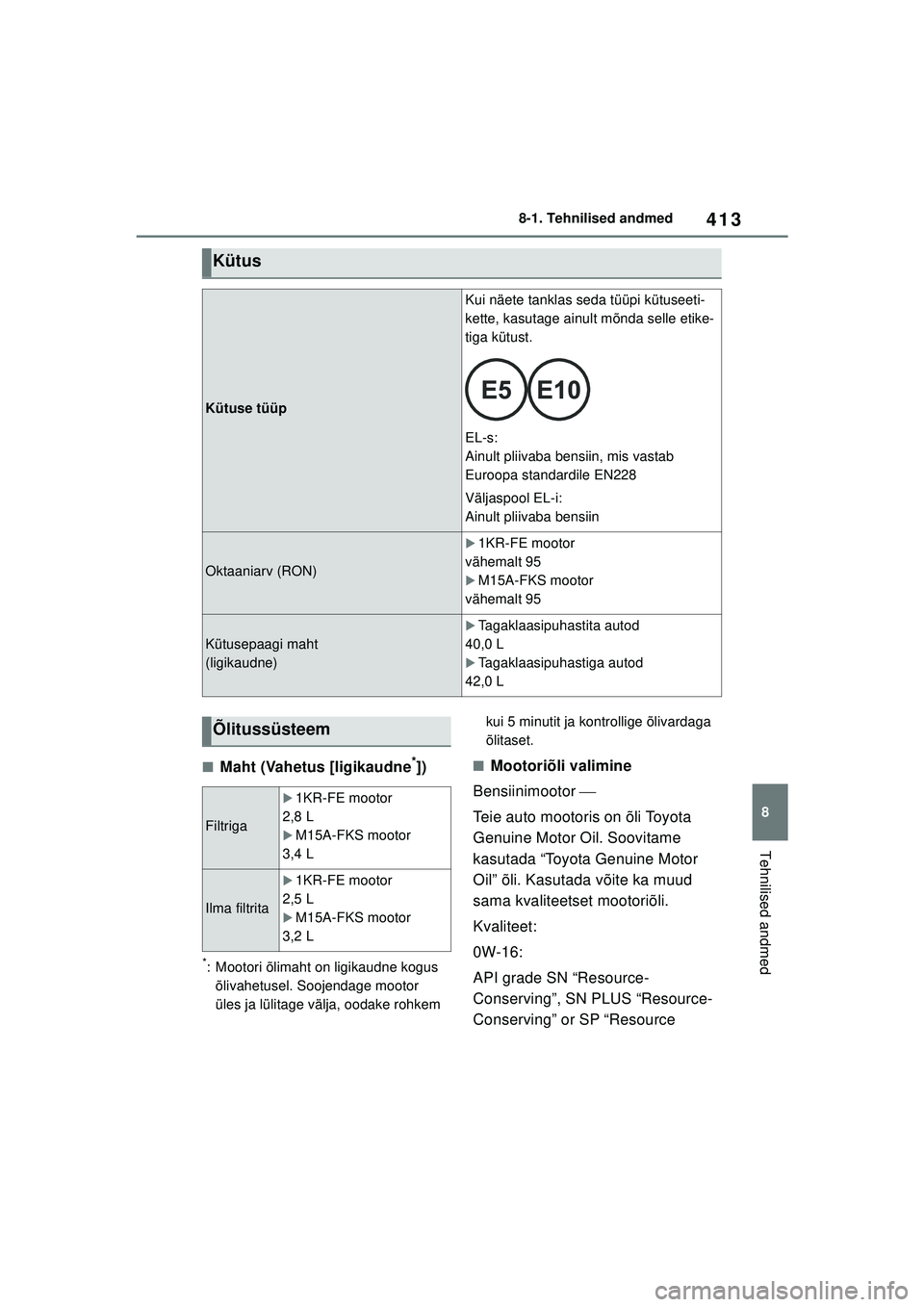

413
8
Owners Manual_Europe_M52M05_EE
8-1. Tehnilised andmed
Tehnilised andmed
■Maht (Vahetus [ligikaudne*])
*: Mootori õlimaht on ligikaudne kogus õlivahetusel. Soojendage mootor
üles ja lülitage välja, oodake rohkem kui 5 minutit ja kontrollige õlivardaga
õlitaset.
■Mootoriõli valimine
Bensiinimootor 
Teie auto mootoris on õli Toyota
Genuine Motor Oil. Soovitame
kasutada “Toyota Genuine Motor
Oil” õli. Kasutada võite ka muud
sama kvaliteetset mootoriõli.
Kvaliteet:
0W-16:
API grade SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” or SP “Resource
Kütus
Kütuse tüüp
Kui näete tanklas seda tüüpi kütuseeti-
kette, kasutage ainult mõnda selle etike-
tiga kütust.
EL-s:
Ainult pliivaba bensiin, mis vastab
Euroopa standardile EN228
Väljaspool EL-i:
Ainult pliivaba bensiin
Oktaaniarv (RON)
X1KR-FE mootor
vähemalt 95
XM15A-FKS mootor
vähemalt 95
Kütusepaagi maht
(ligikaudne)
XTagaklaasipuhastita autod
40,0 L
XTagaklaasipuhastiga autod
42,0 L
Õlitussüsteem
Filtriga
X1KR-FE mootor
2,8 L
XM15A-FKS mootor
3,4 L
Ilma filtrita
X1KR-FE mootor
2,5 L
XM15A-FKS mootor
3,2 L
Yaris_OM_Europe_OM52M05EE.book Page 413 Thursday, March 17, 2022 7:54 PM

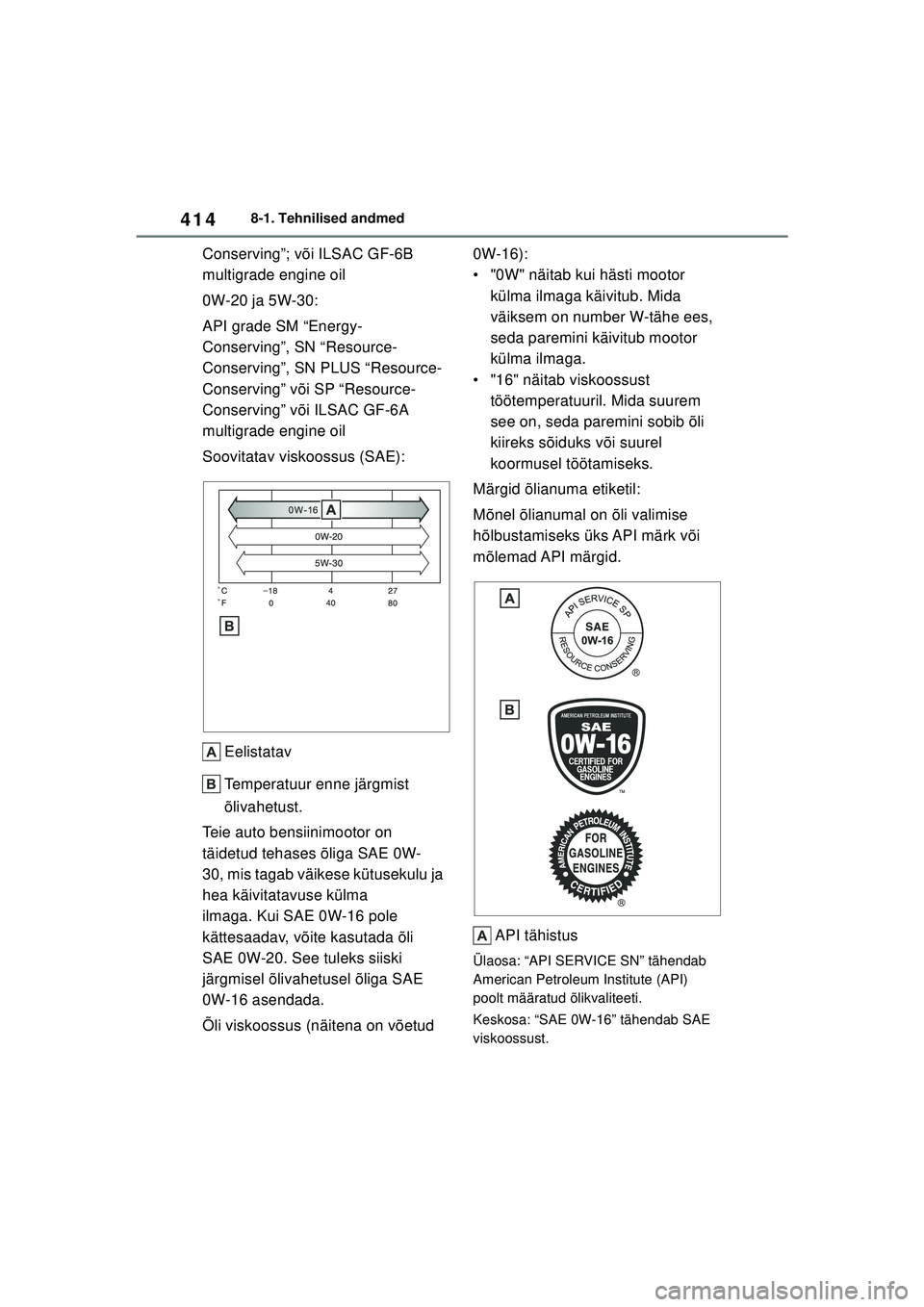

414
Owners Manual_Europe_M52M05_EE
8-1. Tehnilised andmed
Conserving”; või ILSAC GF-6B
multigrade engine oil
0W-20 ja 5W-30:
API grade SM “Energy-
Conserving”, SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” või SP “Resource-
Conserving” või ILSAC GF-6A
multigrade engine oil
Soovitatav viskoossus (SAE):Eelistatav
Temperatuur enne järgmist
õlivahetust.
Teie auto bensiinimootor on
täidetud tehases õliga SAE 0W-
30, mis tagab väikese kütusekulu ja
hea käivitatavuse külma
ilmaga. Kui SAE 0W-16 pole
kättesaadav, võite kasutada õli
SAE 0W-20. See tuleks siiski
järgmisel õlivahetusel õliga SAE
0W-16 asendada.
Õli viskoossus (näitena on võetud 0W-16):
• "0W" näitab kui hästi mootor
külma ilmaga käivitub. Mida
väiksem on number W-tähe ees,
seda paremini käivitub mootor
külma ilmaga.
• "16" näitab viskoossust töötemperatuuril. Mida suurem
see on, seda paremini sobib õli
kiireks sõiduks või suurel
koormusel töötamiseks.
Märgid õlianuma etiketil:
Mõnel õlianumal on õli valimise
hõlbustamiseks üks API märk või
mõlemad API märgid.
API tähistus
Ülaosa: “API SERVICE SN” tähendab
American Petroleum Institute (API)
poolt määratud õlikvaliteeti.
Keskosa: “SAE 0W-16” tähendab SAE
viskoossust.
Yaris_OM_Europe_OM52M05EE.book Page 414 Thursday, March 17, 2022 7:54 PM

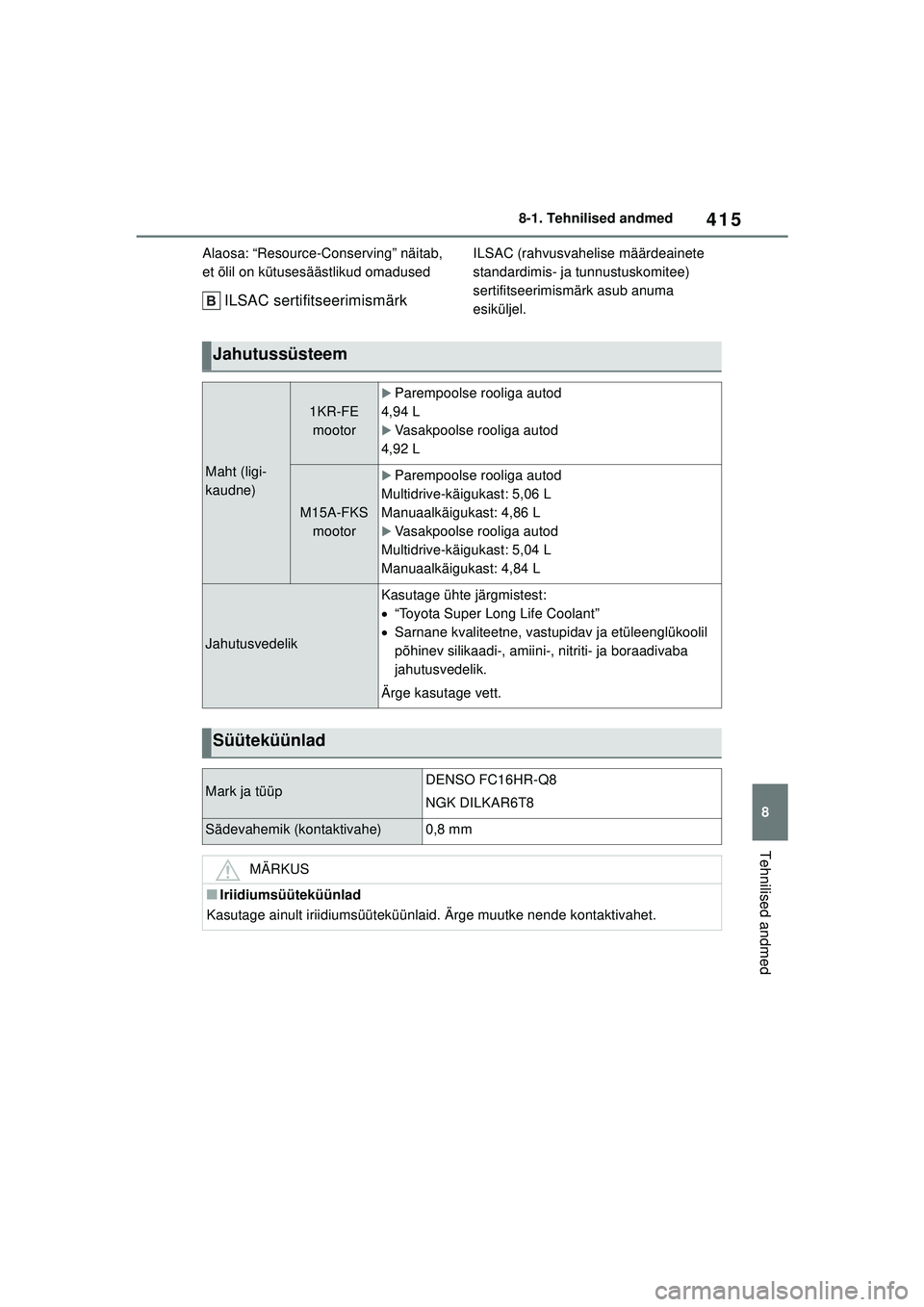

415
8
Owners Manual_Europe_M52M05_EE
8-1. Tehnilised andmed
Tehnilised andmed
Alaosa: “Resource-Conserving” näitab,
et õlil on kütusesäästlikud omadused
ILSAC sertifitseerimismärk
ILSAC (rahvusvahelise määrdeainete
standardimis- ja tunnustuskomitee)
sertifitseerimismärk asub anuma
esiküljel.
Jahutussüsteem
Maht (ligi-
kaudne)
1KR-FE mootor
XParempoolse rooliga autod
4,94 L
XVasakpoolse rooliga autod
4,92 L
M15A-FKS mootor
XParempoolse rooliga autod
Multidrive-käigukast: 5,06 L
Manuaalkäigukast: 4,86 L
XVasakpoolse rooliga autod
Multidrive-käigukast: 5,04 L
Manuaalkäigukast: 4,84 L
Jahutusvedelik
Kasutage ühte järgmistest:
 “Toyota Super Long Life Coolant”
 Sarnane kvaliteetne, vastupidav ja etüleenglükoolil
põhinev silikaadi-, amiini-, nitriti- ja boraadivaba
jahutusvedelik.
Ärge kasutage vett.
Süüteküünlad
Mark ja tüüpDENSO FC16HR-Q8
NGK DILKAR6T8
Sädevahemik (kontaktivahe)0,8 mm
MÄRKUS
■Iriidiumsüüteküünlad
Kasutage ainult iriidiumsüüteküünlaid. Ärge muutke nende kontaktivahet.
Yaris_OM_Europe_OM52M05EE.book Page 415 Thursday, March 17, 2022 7:54 PM

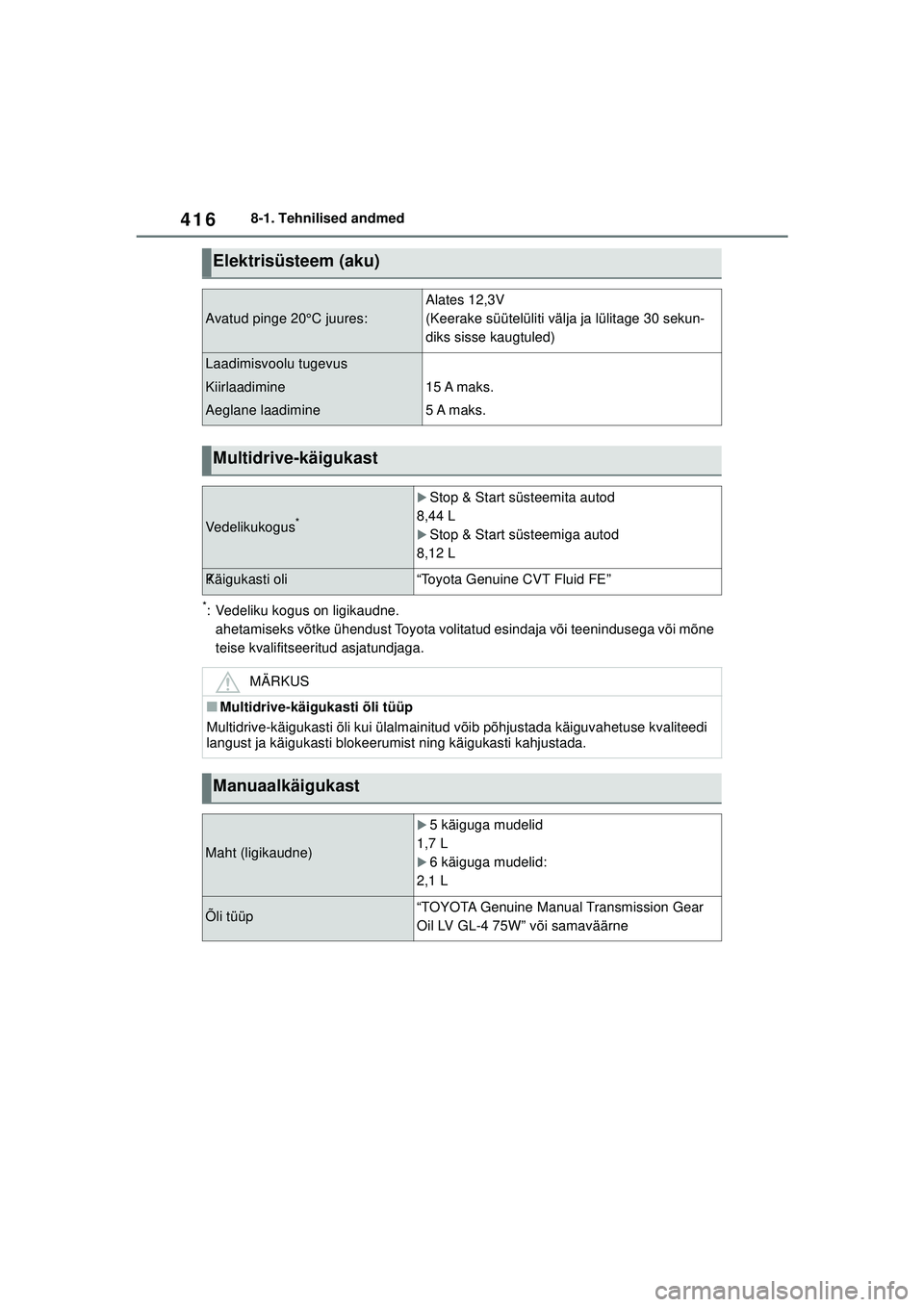

416
Owners Manual_Europe_M52M05_EE
8-1. Tehnilised andmed
*: Vedeliku kogus on ligikaudne.ahetamiseks võtke ühendust Toyota volitatud esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
Elektrisüsteem (aku)
Avatud pinge 20°C juures:
Alates 12,3V
(Keerake süütelüliti välja ja lülitage 30 sekun-
diks sisse kaugtuled)
Laadimisvoolu tugevus
Kiirlaadimine
Aeglane laadimine
15 A maks.
5 A maks.
Multidrive-käigukast
Vedelikukogus*
XStop & Start süsteemita autod
8,44 L
XStop & Start süsteemiga autod
8,12 L
? Käigukasti oli“Toyota Genuine CVT Fluid FE”
MÄRKUS
■Multidrive-käigukasti õli tüüp
Multidrive-käigukasti õli kui ülalmainitud võib põhjustada käiguvahetuse kvaliteedi
langust ja käigukasti blokeerumist ning käigukasti kahjustada.
Manuaalkäigukast
Maht (ligikaudne)
X5 käiguga mudelid
1,7 L
X6 käiguga mudelid:
2,1 L
Õli tüüp“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” või samaväärne
Yaris_OM_Europe_OM52M05EE.book Page 416 Thursday, March 17, 2022 7:54 PM

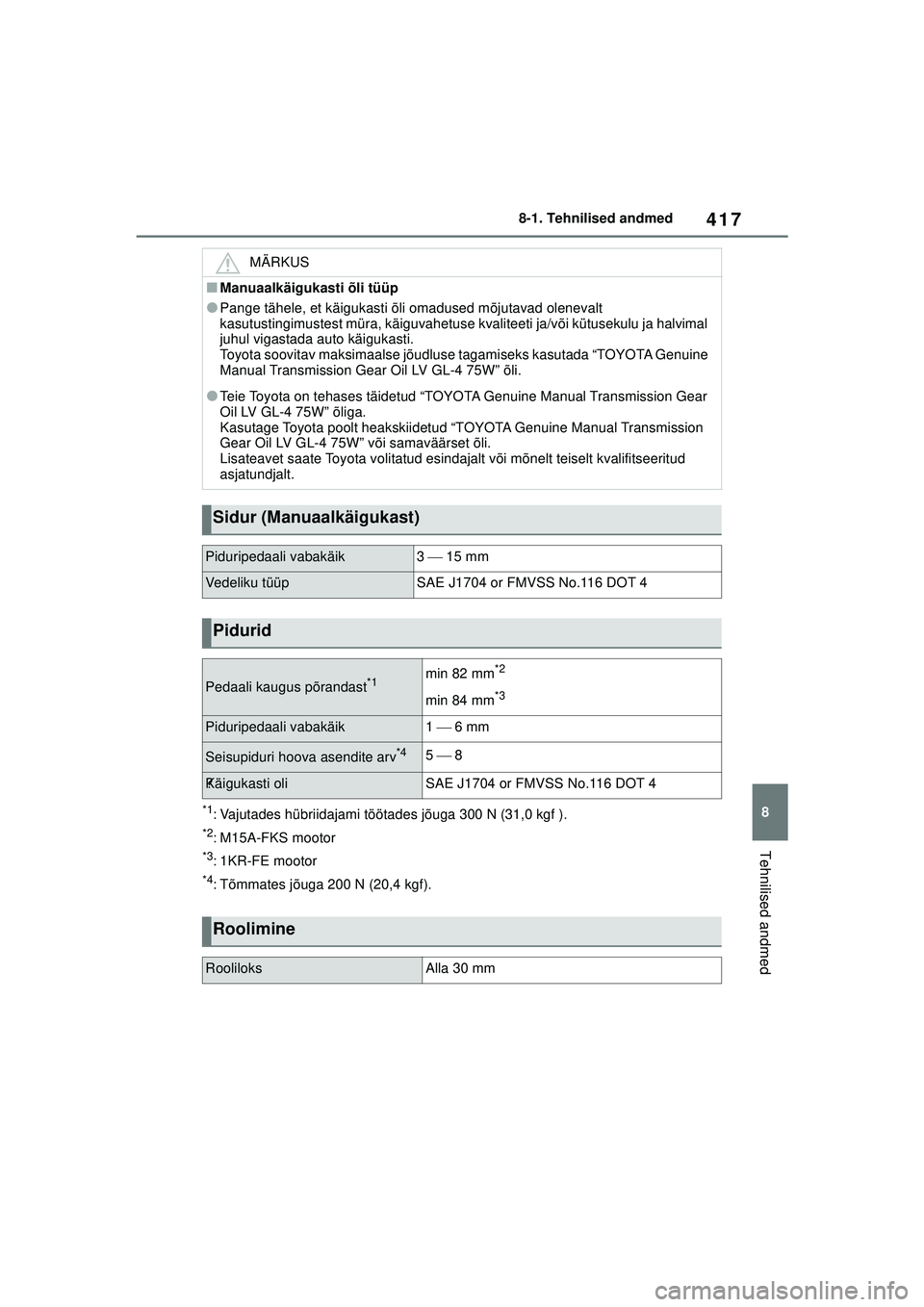

417
8
Owners Manual_Europe_M52M05_EE
8-1. Tehnilised andmed
Tehnilised andmed
*1: Vajutades hübriidajami töötades jõuga 300 N (31,0 kgf ).
*2: M15A-FKS mootor
*3: 1KR-FE mootor
*4: Tõmmates jõuga 200 N (20,4 kgf).
MÄRKUS
■Manuaalkäigukasti õli tüüp
●Pange tähele, et käigukasti õli omadused mõjutavad olenevalt
kasutustingimustest müra, käiguvahetuse kvaliteeti ja/või kütusekulu ja halvimal
juhul vigastada auto käigukasti.
Toyota soovitav maksimaalse jõudluse tagamiseks kasutada “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W” õli.
●Teie Toyota on tehases täidetud “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” õliga.
Kasutage Toyota poolt heakskiidetud “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” või samaväärset õli.
Lisateavet saate Toyota volitatud esindajalt või mõnelt teiselt kvalifitseeritud
asjatundjalt.
Sidur (Manuaalkäigukast)
Piduripedaali vabakäik3  15 mm
Vedeliku tüüpSAE J1704 or FMVSS No.116 DOT 4
Pidurid
Pedaali kaugus põrandast*1min 82 mm*2
min 84 mm*3
Piduripedaali vabakäik1  6 mm
Seisupiduri hoova asendite arv*45  8
? Käigukasti oliSAE J1704 or FMVSS No.116 DOT 4
Roolimine
RooliloksAlla 30 mm
Yaris_OM_Europe_OM52M05EE.book Page 417 Thursday, March 17, 2022 7:54 PM

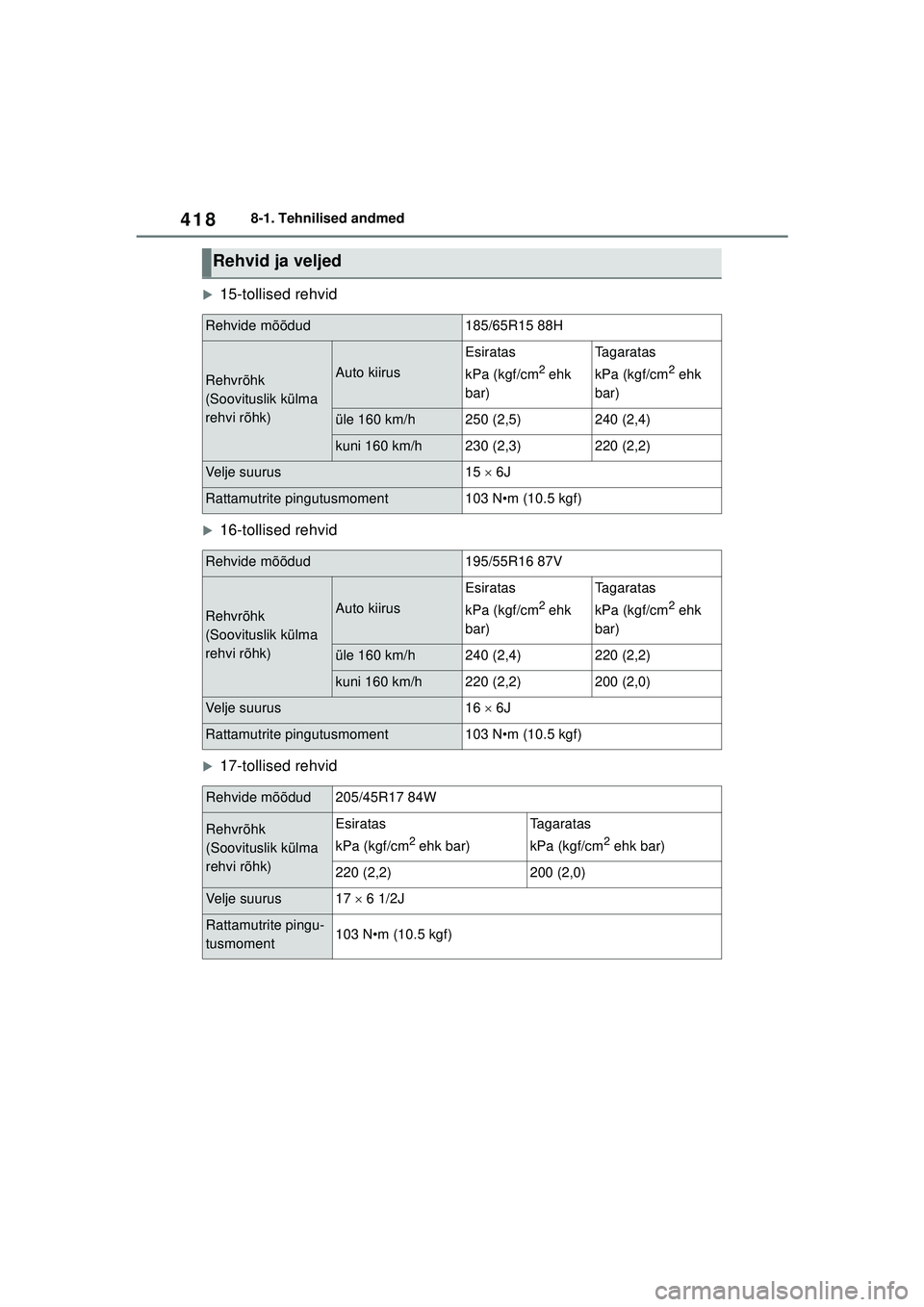

418
Owners Manual_Europe_M52M05_EE
8-1. Tehnilised andmed
X15-tollised rehvid
X16-tollised rehvid
X17-tollised rehvid
Rehvid ja veljed
Rehvide mõõdud185/65R15 88H
Rehvrõhk
(Soovituslik külma
rehvi rõhk)Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h250 (2,5)240 (2,4)
kuni 160 km/h230 (2,3)220 (2,2)
Velje suurus15  6J
Rattamutrite pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdud195/55R16 87V
Rehvrõhk
(Soovituslik külma
rehvi rõhk)Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h240 (2,4)220 (2,2)
kuni 160 km/h220 (2,2)200 (2,0)
Velje suurus16  6J
Rattamutrite pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdud205/45R17 84W
Rehvrõhk
(Soovituslik külma
rehvi rõhk)Esiratas
kPa (kgf/cm
2 ehk bar)
Tagaratas
kPa (kgf/cm
2 ehk bar)
220 (2,2)200 (2,0)
Velje suurus17  6 1/2J
Rattamutrite pingu-
tusmoment103 N•m (10.5 kgf)
Yaris_OM_Europe_OM52M05EE.book Page 418 Thursday, March 17, 2022 7:54 PM

419
8
Owners Manual_Europe_M52M05_EE
8-1. Tehnilised andmed
Tehnilised andmed

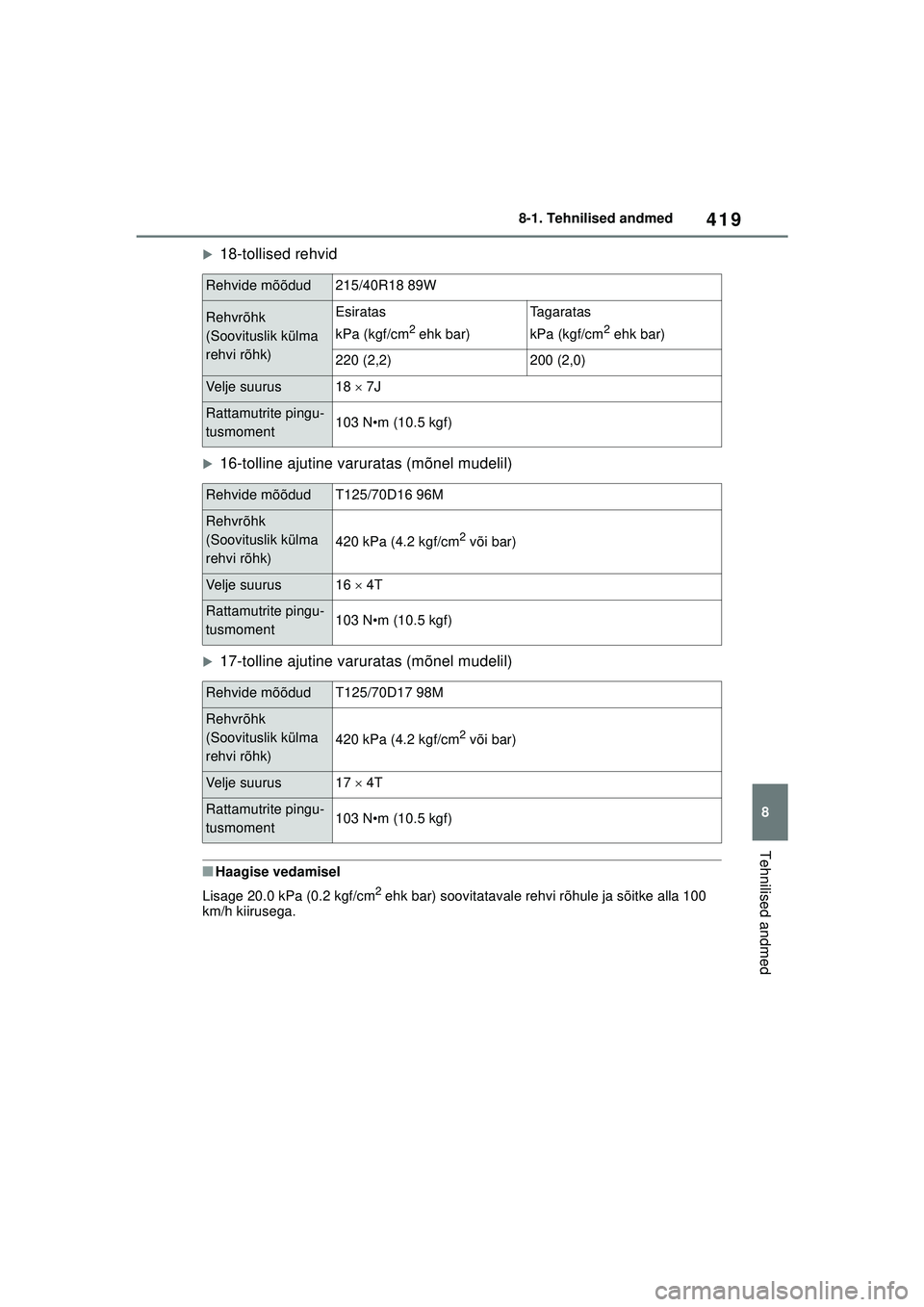

X18-tollised rehvid
X16-tolline ajutine varuratas (mõnel mudelil)
X17-tolline ajutine varuratas (mõnel mudelil)
■Haagise vedamisel
Lisage 20.0 kPa (0.2 kgf/cm
2 ehk bar) soovitatavale rehvi rõhule ja sõitke alla 100
km/h kiirusega.
Rehvide mõõdud215/40R18 89W
Rehvrõhk
(Soovituslik külma
rehvi rõhk)Esiratas
kPa (kgf/cm
2 ehk bar)
Tagaratas
kPa (kgf/cm
2 ehk bar)
220 (2,2)200 (2,0)
Velje suurus18  7J
Rattamutrite pingu-
tusmoment103 N•m (10.5 kgf)
Rehvide mõõdudT125/70D16 96M
Rehvrõhk
(Soovituslik külma
rehvi rõhk)
420 kPa (4.2 kgf/cm2 või bar)
Velje suurus16  4T
Rattamutrite pingu-
tusmoment103 N•m (10.5 kgf)
Rehvide mõõdudT125/70D17 98M
Rehvrõhk
(Soovituslik külma
rehvi rõhk)
420 kPa (4.2 kgf/cm2 või bar)
Velje suurus17  4T
Rattamutrite pingu-
tusmoment103 N•m (10.5 kgf)
Yaris_OM_Europe_OM52M05EE.book Page 419 Thursday, March 17, 2022 7:54 PM
