TOYOTA YARIS CROSS 2021 Bruksanvisningar (in Swedish)

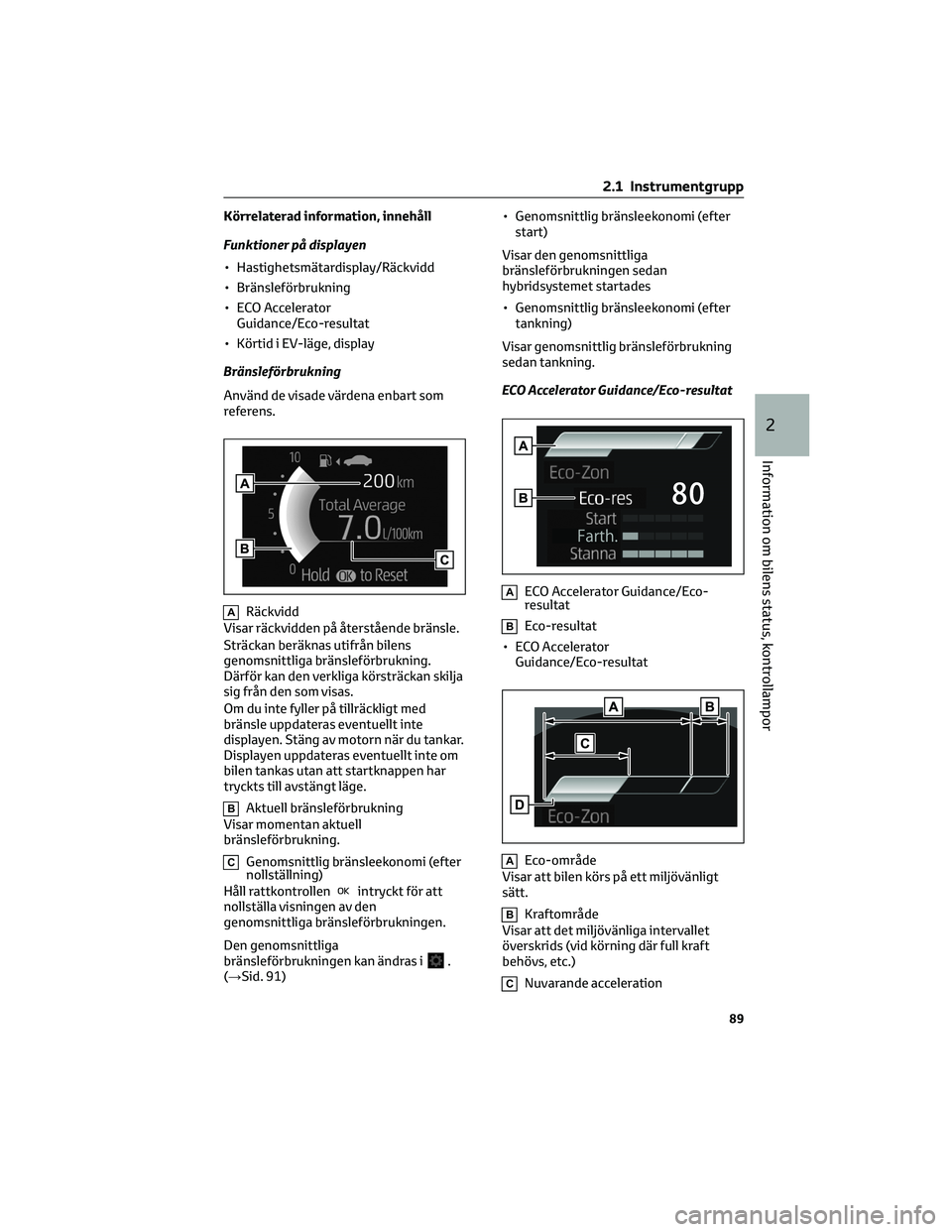

Körrelaterad information, innehåll
Funktioner på displayen
• Hastighetsmätardisplay/Räckvidd
• Bränsleförbrukning
• ECO Accelerator
Guidance/Eco-resultat
• Körtid i EV-läge, display
Bränsleförbrukning
Använd de visade värdena enbart som
referens.
ARäckvidd
Visar räckvidden på återstående bränsle.
Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan skilja
sig från den som visas.
Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte
displayen. Stäng av motorn när du tankar.
Displayen uppdateras eventuellt inte om
bilen tankas utan att startknappen har
tryckts till avstängt läge.
BAktuell bränsleförbrukning
Visar momentan aktuell
bränsleförbrukning.
CGenomsnittlig bränsleekonomi (efter
nollställning)
Håll rattkontrollen
intryckt för att
nollställa visningen av den
genomsnittliga bränsleförbrukningen.
Den genomsnittliga
bränsleförbrukningen kan ändras i
.
(→Sid. 91)• Genomsnittlig bränsleekonomi (efter
start)
Visar den genomsnittliga
bränsleförbrukningen sedan
hybridsystemet startades
• Genomsnittlig bränsleekonomi (efter
tankning)
Visar genomsnittlig bränsleförbrukning
sedan tankning.
ECO Accelerator Guidance/Eco-resultat
AECO Accelerator Guidance/Eco-
resultat
BEco-resultat
• ECO Accelerator
Guidance/Eco-resultat
AEco-område
Visar att bilen körs på ett miljövänligt
sätt.
BKraftområde
Visar att det miljövänliga intervallet
överskrids (vid körning där full kraft
behövs, etc.)
CNuvarande acceleration
2.1 Instrumentgrupp
89
2
Information om bilens status, kontrollampor

DReferensområde
En zon visas i blått under Eco-området
som kan användas som referens för
användning av gaspedalen enligt aktuella
körförhållanden, t.ex. start och körning i
jämn fart
Displayen för vägledning av
Eco-acceleration ändras enligt den
aktuella situationen, t.ex. start och
körning i jämn fart.
Det är lättare att köra miljövänligt genom
att köra enligt gaspedalens rörelse och
stanna inom referensområdet.
• Eco-resultat
Följande tre Eco-körningsmetoder
bedöms på fem nivåer: Mjuk acceleration
vid start, körning utan plötslig
acceleration och mjuk inbromsning. När
bilen stannar visas ett Eco-resultat av
100 möjliga poäng.
AResultat i poäng
BEco-start, status
CEco-jämn fart, status
DEco-stanna, status
• Avläsning av stapeldiagram
AEj bedömd ännu
BLåg
CHög
• När hybridsystemet har startats visas
inte Eco-resultatet förrän
körhastigheten överskrider cirka
20 km/tim.
• Eco-resultatet nollställs varje gång
hybridsystemet startas.
• När hybridsystemet stängs av visas
det totala resultatet för den aktuella
färden.
Körtid i EV-läge, display
Körtid i EV-läge visas inom den totala
körtiden.
ECO Accelerator Guidance/Eco-resultat
aktiveras inte när
ECO Accelerator Guidance/Eco-resultat
aktiveras inte i följande situationer:
• Hybridsystemsindikatorn är inte
aktiverad.
• Bilen körs medan den aktiva
farthållaren med radar från 0 km/tim
används. (i förekommande fall)
Display för information om
körstödssystemen
Körstödssystem, information
Välj för att visa driftsstatus för följande
system:
• LTA (Linjeavkännare)
(i förekommande fall) (→Sid. 193)
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 202)
Display länkad till navigationssystem
(i förekommande fall)
Välj för att visa följande information som
är länkad till navigationssystemet.
• Ruttvägledning till resmålet
(i förekommande fall)
• Visning av kompass (färdriktning
uppåt)
2.1 Instrumentgrupp
90

Ruttvägledning till resmålet, display
När displayen för ruttväglednng till
resmålet är aktiverad på
vindrutedisplayen visas den inte på
informationsdisplayen. (→Sid. 93)
Display länkad till ljudanläggningen
(i förekommande fall)
Välj för att kunna välja ljudkälla eller spår
med kontrollerna på ratten.
Den här menysymbolen kan ställas in på
att visas/inte visas i
.
Display för fordonsinformation
Funktioner på displayen
• Färdinformation
• Energimonitor (→Sid. 96)
• Vridmomentsfördelning
(i förekommande fall)
• Däcktryck
Färdinformation
Två funktioner som kan väljas med
inställning av “Drive Info. Items"
(genomsnittlig hastighet, körsträcka och
total tid) kan visas vertikalt.
Den visade informationen ändras enligt
inställningen av “Drive Info. Type”
(sedan systemet startades eller mellan
nollställningar). (→Sid. 91)
Använd den visade informationen enbart
som referens.
Följande funktioner visas.
• "Tripp"
– "Snittfart": Visar medelhastigheten
sedan hybridsystemet startades
*
– "Körsträcka": Visar den körda
sträckan sedan hybridsystemet
startades
*
– "Total Tid": Visar den totala tiden
sedan hybridsystemet startades*
*
: Dessa funktioner nollställs varje gång
hybridsystemet stängs av.• "Total"
– "Snittfart": Visar den
genomsnittliga hastigheten sedan
displayen nollställdes
*
– "Körsträcka": Visar den körda
sträckan sedan displayen
nollställdes
*
– "Total tid": Visar den totala tiden
sedan displayen nollställdes*
*
: För nollställning, visa önskad funktion
och hållpå ratten intryckt.
Vridmomentsfördelning
(i förekommande fall)
Drivkraften på respektive hjul visas med
ett stapeldiagram. Ju större diagrammet
blir desto större är drivkraften som visas.
Däcktryck
Visar lufttrycket i respektive däck.
Display för inställningar
Visningar som kan ändras
• Inställning av klockan (modeller utan
navigations/multimediasystem)
→Sid. 81
• Språk
Välj för att ändra språket på displayen.
• Enheter
Välj för att ändra måttenheter på
displayen.
• Mätartyp
Metoden för hastighetsmätarvisning
kan ändras.
• EV-kontrollampa
Välj för att aktivera/inaktivera
EV-kontrollampan.
•
Välj för att ändra innehållet i följande
som visas:
– Hybridsystemindikator
2.1 Instrumentgrupp
91
2
Information om bilens status, kontrollampor

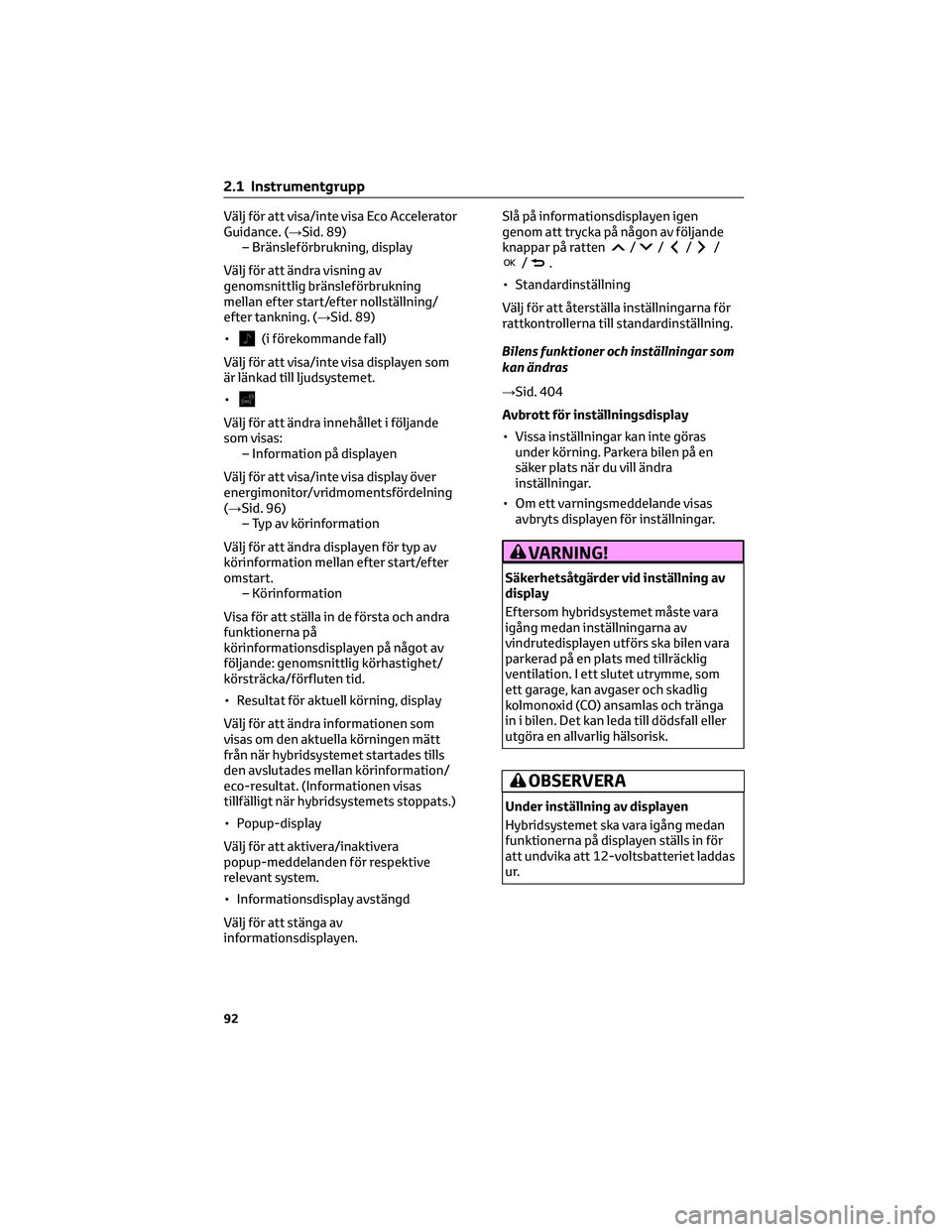

Välj för att visa/inte visa Eco Accelerator
Guidance. (→Sid. 89)
– Bränsleförbrukning, display
Välj för att ändra visning av
genomsnittlig bränsleförbrukning
mellan efter start/efter nollställning/
efter tankning. (→Sid. 89)
•
(i förekommande fall)
Välj för att visa/inte visa displayen som
är länkad till ljudsystemet.
•
Välj för att ändra innehållet i följande
som visas:
– Information på displayen
Välj för att visa/inte visa display över
energimonitor/vridmomentsfördelning
(→Sid. 96)
– Typ av körinformation
Välj för att ändra displayen för typ av
körinformation mellan efter start/efter
omstart.
– Körinformation
Visa för att ställa in de första och andra
funktionerna på
körinformationsdisplayen på något av
följande: genomsnittlig körhastighet/
körsträcka/förfluten tid.
• Resultat för aktuell körning, display
Välj för att ändra informationen som
visas om den aktuella körningen mätt
från när hybridsystemet startades tills
den avslutades mellan körinformation/
eco-resultat. (Informationen visas
tillfälligt när hybridsystemets stoppats.)
• Popup-display
Välj för att aktivera/inaktivera
popup-meddelanden för respektive
relevant system.
• Informationsdisplay avstängd
Välj för att stänga av
informationsdisplayen.Slå på informationsdisplayen igen
genom att trycka på någon av följande
knappar på ratten
/////.
• Standardinställning
Välj för att återställa inställningarna för
rattkontrollerna till standardinställning.
Bilens funktioner och inställningar som
kan ändras
→Sid. 404
Avbrott för inställningsdisplay
• Vissa inställningar kan inte göras
under körning. Parkera bilen på en
säker plats när du vill ändra
inställningar.
• Om ett varningsmeddelande visas
avbryts displayen för inställningar.
VARNING!
Säkerhetsåtgärder vid inställning av
display
Eftersom hybridsystemet måste vara
igång medan inställningarna av
vindrutedisplayen utförs ska bilen vara
parkerad på en plats med tillräcklig
ventilation. I ett slutet utrymme, som
ett garage, kan avgaser och skadlig
kolmonoxid (CO) ansamlas och tränga
in i bilen. Det kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
OBSERVERA
Under inställning av displayen
Hybridsystemet ska vara igång medan
funktionerna på displayen ställs in för
att undvika att 12-voltsbatteriet laddas
ur.
2.1 Instrumentgrupp
92

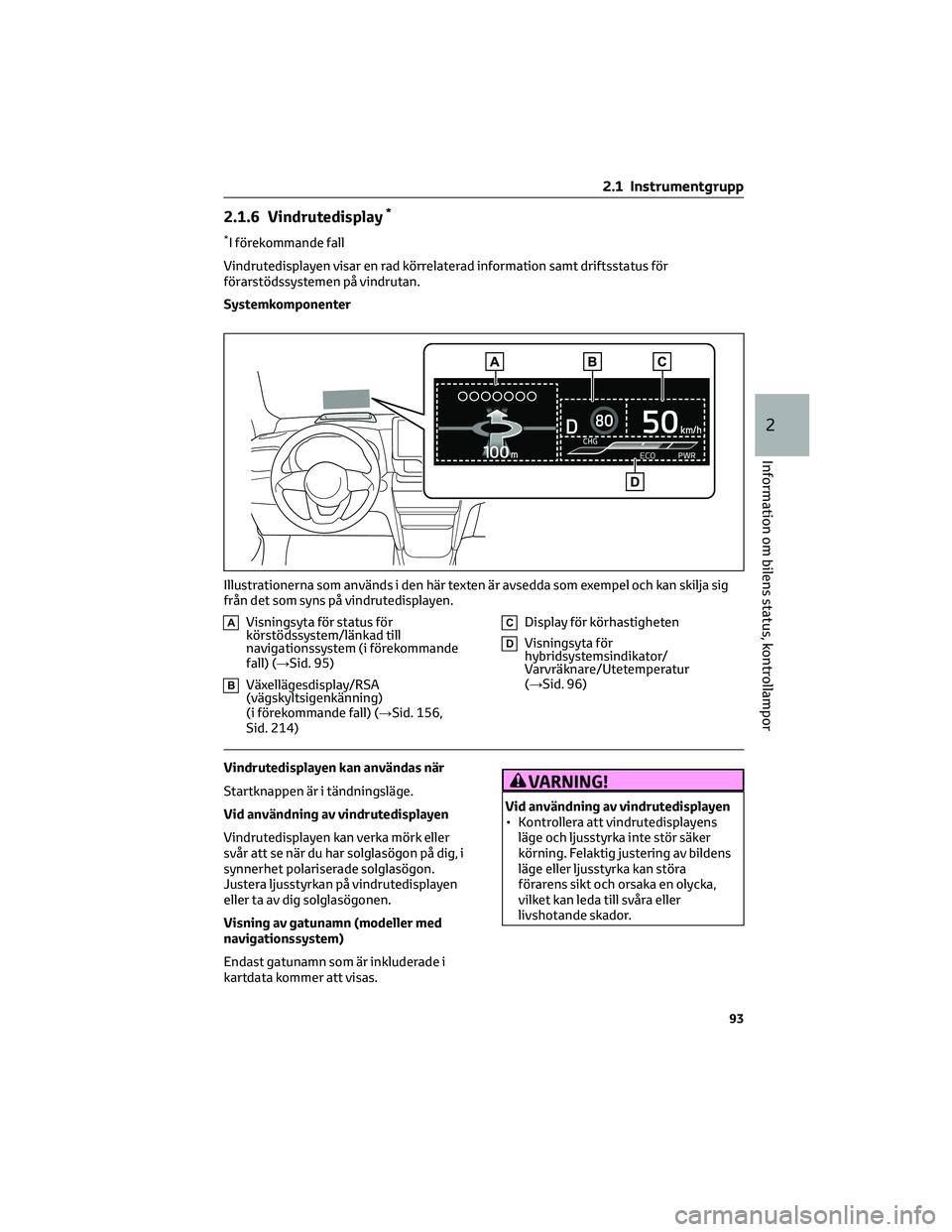

2.1.6 Vindrutedisplay*
*I förekommande fall
Vindrutedisplayen visar en rad körrelaterad information samt driftsstatus för
förarstödssystemen på vindrutan.
Systemkomponenter
AVisningsyta för status för
körstödssystem/länkad till
navigationssystem (i förekommande
fall) (→Sid. 95)
BVäxellägesdisplay/RSA
(vägskyltsigenkänning)
(i förekommande fall) (→Sid. 156,
Sid. 214)
CDisplay för körhastigheten
DVisningsyta för
hybridsystemsindikator/
Varvräknare/Utetemperatur
(→Sid. 96)
Vindrutedisplayen kan användas när
Startknappen är i tändningsläge.
Vid användning av vindrutedisplayen
Vindrutedisplayen kan verka mörk eller
svår att se när du har solglasögon på dig, i
synnerhet polariserade solglasögon.
Justera ljusstyrkan på vindrutedisplayen
eller ta av dig solglasögonen.
Visning av gatunamn (modeller med
navigationssystem)
Endast gatunamn som är inkluderade i
kartdata kommer att visas.VARNING!
Vid användning av vindrutedisplayen
• Kontrollera att vindrutedisplayens
läge och ljusstyrka inte stör säker
körning. Felaktig justering av bildens
läge eller ljusstyrka kan störa
förarens sikt och orsaka en olycka,
vilket kan leda till svåra eller
livshotande skador.
Illustrationerna som används i den här texten är avsedda som exempel och kan skilja sig
från det som syns på vindrutedisplayen.
2.1 Instrumentgrupp
93
2
Information om bilens status, kontrollampor

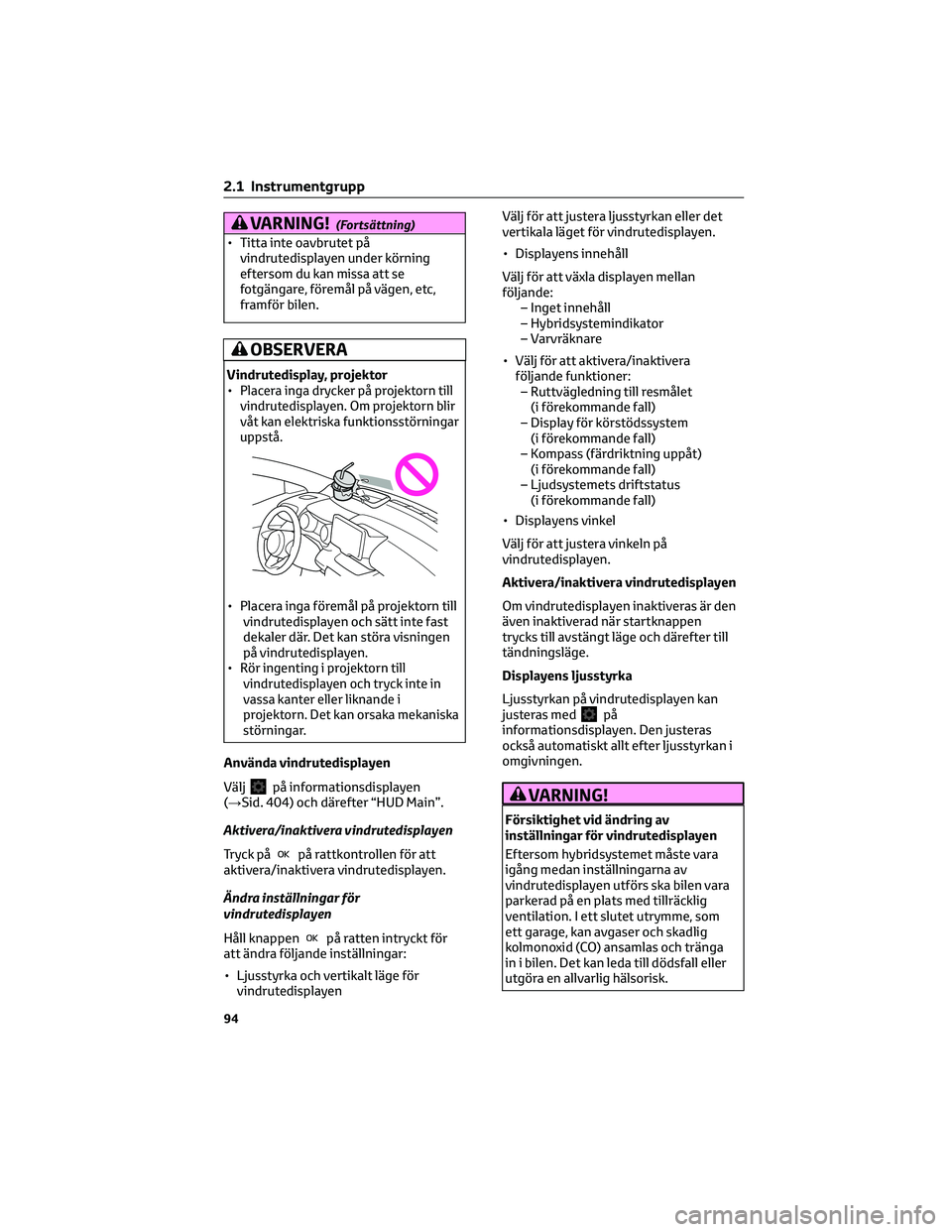

VARNING!(Fortsättning)
• Titta inte oavbrutet på
vindrutedisplayen under körning
eftersom du kan missa att se
fotgängare, föremål på vägen, etc,
framför bilen.
OBSERVERA
Vindrutedisplay, projektor
•Placera inga drycker på projektorn till
vindrutedisplayen. Om projektorn blir
våt kan elektriska funktionsstörningar
uppstå.
• Placera inga föremål på projektorn till
vindrutedisplayen och sätt inte fast
dekaler där. Det kan störa visningen
på vindrutedisplayen.
•
Rör ingenting i projektorn till
vindrutedisplayen och tryck inte in
vassa kanter eller liknande i
projektorn. Det kan orsaka mekaniska
störningar.
Använda vindrutedisplayen
Välj
på informationsdisplayen
(→Sid. 404) och därefter “HUD Main”.
Aktivera/inaktivera vindrutedisplayen
Tryck på
på rattkontrollen för att
aktivera/inaktivera vindrutedisplayen.
Ändra inställningar för
vindrutedisplayen
Håll knappen
på ratten intryckt för
att ändra följande inställningar:
• Ljusstyrka och vertikalt läge för
vindrutedisplayenVälj för att justera ljusstyrkan eller det
vertikala läget för vindrutedisplayen.
• Displayens innehåll
Välj för att växla displayen mellan
följande:
– Inget innehåll
– Hybridsystemindikator
– Varvräknare
• Välj för att aktivera/inaktivera
följande funktioner:
– Ruttvägledning till resmålet
(i förekommande fall)
– Display för körstödssystem
(i förekommande fall)
– Kompass (färdriktning uppåt)
(i förekommande fall)
– Ljudsystemets driftstatus
(i förekommande fall)
• Displayens vinkel
Välj för att justera vinkeln på
vindrutedisplayen.
Aktivera/inaktivera vindrutedisplayen
Om vindrutedisplayen inaktiveras är den
även inaktiverad när startknappen
trycks till avstängt läge och därefter till
tändningsläge.
Displayens ljusstyrka
Ljusstyrkan på vindrutedisplayen kan
justeras med
på
informationsdisplayen. Den justeras
också automatiskt allt efter ljusstyrkan i
omgivningen.
VARNING!
Försiktighet vid ändring av
inställningar för vindrutedisplayen
Eftersom hybridsystemet måste vara
igång medan inställningarna av
vindrutedisplayen utförs ska bilen vara
parkerad på en plats med tillräcklig
ventilation. I ett slutet utrymme, som
ett garage, kan avgaser och skadlig
kolmonoxid (CO) ansamlas och tränga
in i bilen. Det kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
2.1 Instrumentgrupp
94

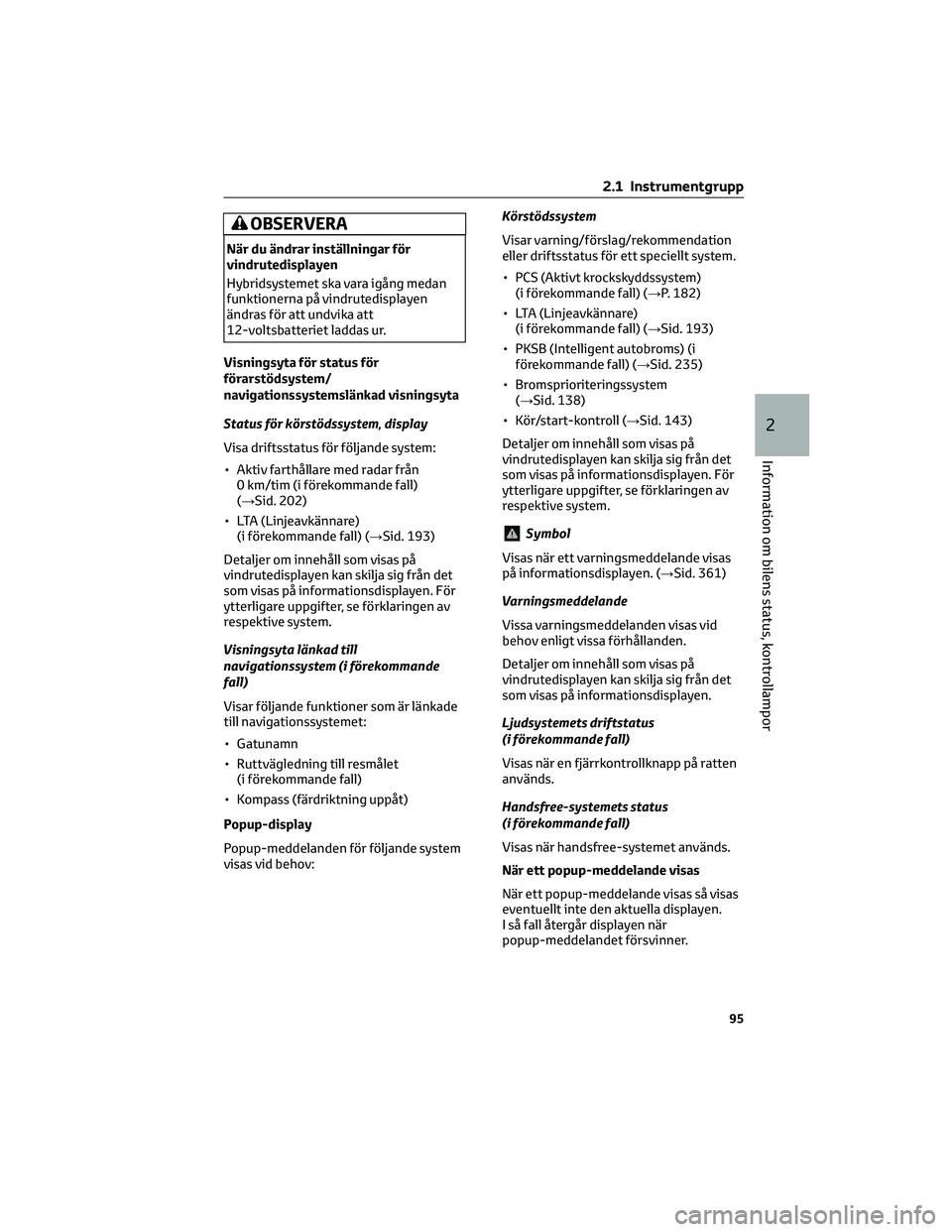

OBSERVERA
När du ändrar inställningar för
vindrutedisplayen
Hybridsystemet ska vara igång medan
funktionerna på vindrutedisplayen
ändras för att undvika att
12-voltsbatteriet laddas ur.
Visningsyta för status för
förarstödsystem/
navigationssystemslänkad visningsyta
Status för körstödssystem, display
Visa driftsstatus för följande system:
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 202)
• LTA (Linjeavkännare)
(i förekommande fall) (→Sid. 193)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen. För
ytterligare uppgifter, se förklaringen av
respektive system.
Visningsyta länkad till
navigationssystem (i förekommande
fall)
Visar följande funktioner som är länkade
till navigationssystemet:
• Gatunamn
• Ruttvägledning till resmålet
(i förekommande fall)
• Kompass (färdriktning uppåt)
Popup-display
Popup-meddelanden för följande system
visas vid behov:Körstödssystem
Visar varning/förslag/rekommendation
eller driftsstatus för ett speciellt system.
• PCS (Aktivt krockskyddssystem)
(i förekommande fall) (→P. 182)
• LTA (Linjeavkännare)
(i förekommande fall) (→Sid. 193)
• PKSB (Intelligent autobroms) (i
förekommande fall) (→Sid. 235)
• Bromsprioriteringssystem
(→Sid. 138)
• Kör/start-kontroll (→Sid. 143)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen. För
ytterligare uppgifter, se förklaringen av
respektive system.
Symbol
Visas när ett varningsmeddelande visas
på informationsdisplayen. (→Sid. 361)
Varningsmeddelande
Vissa varningsmeddelanden visas vid
behov enligt vissa förhållanden.
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
Ljudsystemets driftstatus
(i förekommande fall)
Visas när en fjärrkontrollknapp på ratten
används.
Handsfree-systemets status
(i förekommande fall)
Visas när handsfree-systemet används.
När ett popup-meddelande visas
När ett popup-meddelande visas så visas
eventuellt inte den aktuella displayen.
I så fall återgår displayen när
popup-meddelandet försvinner.
2.1 Instrumentgrupp
95
2

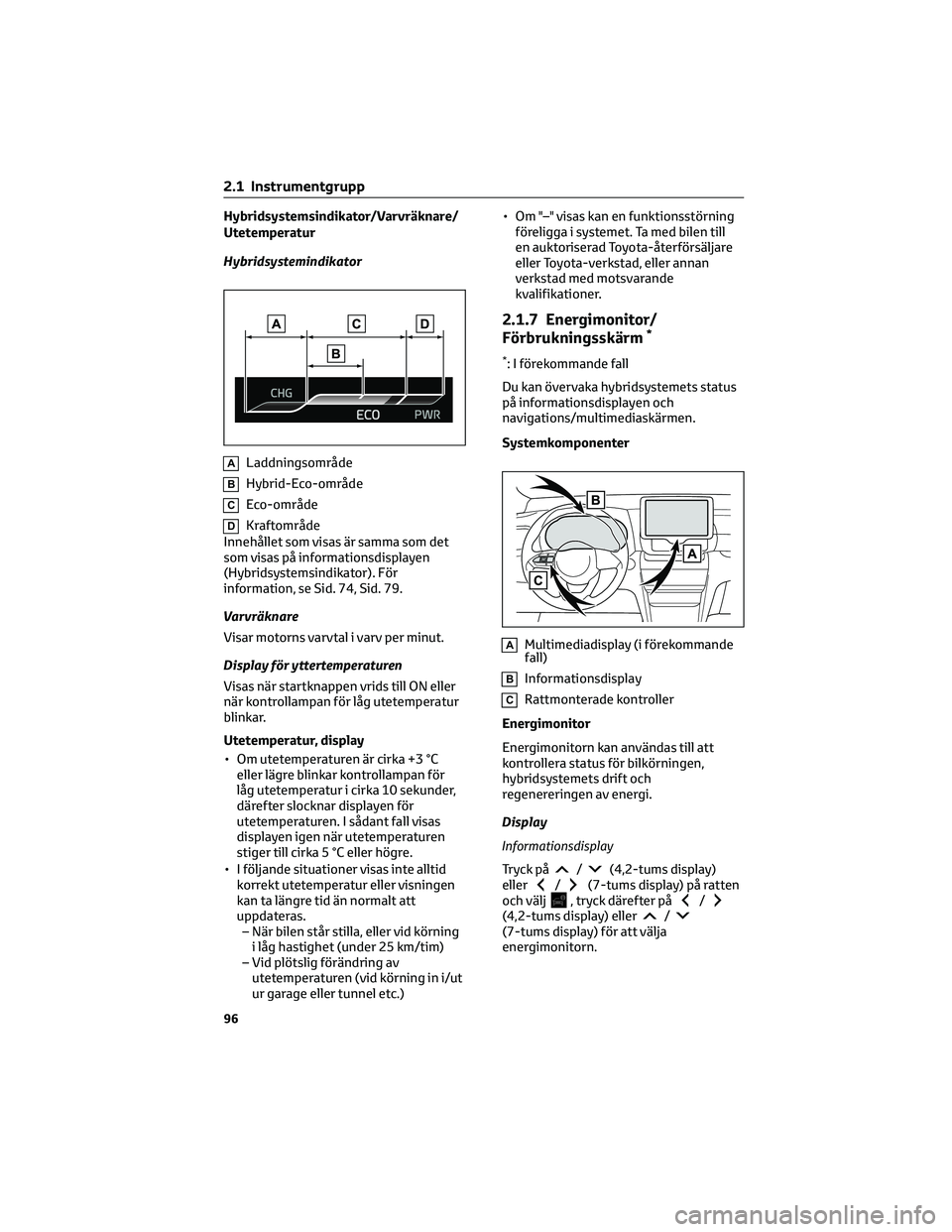

Information om bilens status, kontrollampor

Hybridsystemsindikator/Varvräknare/
Utetemperatur
Hybridsystemindikator
ALaddningsområde
BHybrid-Eco-område
CEco-område
DKraftområde
Innehållet som visas är samma som det
som visas på informationsdisplayen
(Hybridsystemsindikator). För
information, se Sid. 74, Sid. 79.
Varvräknare
Visar motorns varvtal i varv per minut.
Display för yttertemperaturen
Visas när startknappen vrids till ON eller
när kontrollampan för låg utetemperatur
blinkar.
Utetemperatur, display
• Om utetemperaturen är cirka +3 °C
eller lägre blinkar kontrollampan för
låg utetemperatur i cirka 10 sekunder,
därefter slocknar displayen för
utetemperaturen. I sådant fall visas
displayen igen när utetemperaturen
stiger till cirka 5 °C eller högre.
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla, eller vid körning
i låg hastighet (under 25 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)• Om "–" visas kan en funktionsstörning
föreligga i systemet. Ta med bilen till
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
2.1.7 Energimonitor/
Förbrukningsskärm*
*: I förekommande fall
Du kan övervaka hybridsystemets status
på informationsdisplayen och
navigations/multimediaskärmen.
Systemkomponenter
AMultimediadisplay (i förekommande
fall)
BInformationsdisplay
CRattmonterade kontroller
Energimonitor
Energimonitorn kan användas till att
kontrollera status för bilkörningen,
hybridsystemets drift och
regenereringen av energi.
Display
Informationsdisplay
Tryck på
/(4,2-tums display)
eller/(7-tums display) på ratten
och välj, tryck därefter på/(4,2-tums display) eller/(7-tums display) för att välja
energimonitorn.
2.1 Instrumentgrupp
96

Multimediasystem med 7-tums/8-tums
display
1. Tryck på knappen "MENU".
2. Välj "Info" på skärmen "Meny".
3. Välj "ECO" på skärmen "Information".
*
*
:Endast modeller med navigationsfunktion
Om en annan skärm än "Energimonitor"
visas, välj "Energi".
Multimediasystem med 9-tums display
1. Tryck på knappen "HOME".
2. Välj “Fordon” på skärmen “Home”.
Om en annan skärm än "Energimonitor"
visas, välj "Energi flow".
Så här läser du displayen
Pilarna visas i enlighet med energiflödet.
Om inget energiflöde förekommer visas
inga pilar.
Pilarnas färg ändras enligt följande:
Grön: När hybridbatteriet är regenererat
eller laddat.
Gul: När hybridbatteriet används.
Röd: När bensinmotorn används.
Informationsdisplay (4,2-tums display)
Bilden visar alla pilar som exempel. Den
verkliga displayen varierar beroende på
rådande förhållanden.
ABensinmotor
BHybridbatteri
CFramhjul
DBakhjul*
*
: FF-fordon: pilarna tillDvisas inte.Informationsdisplay (7-tums display)
Bilden visar alla pilar som exempel. Den
verkliga displayen varierar beroende på
rådande förhållanden.
ABensinmotor
BHybridbatteri
CFramhjul
DBakhjul*
*
: FF-fordon: pilarna tillDvisas inte.
Multimediasystem (7-tums/8-tums
display)
Bilden visar alla pilar som exempel. Den
verkliga displayen varierar beroende på
rådande förhållanden.
ABensinmotor
BFrämre elmotor (hybridmotor)
CBakre elmotor (hybridmotor)
DHybridbatteri
EFramhjul
FBakhjul*
*
: FF-fordon: pilarna tillCochFvisas
inte.
2.1 Instrumentgrupp
97
2
Information om bilens status, kontrollampor

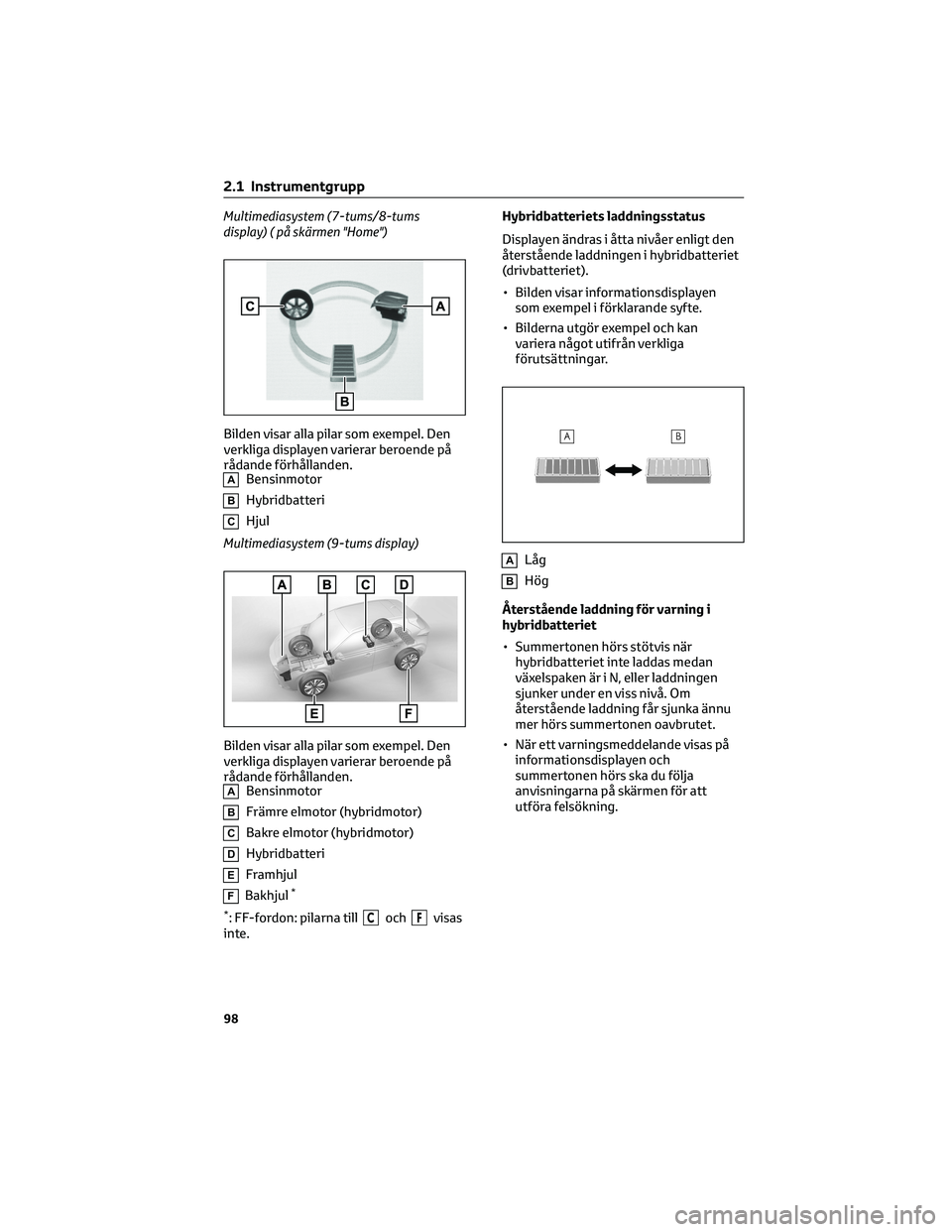

Multimediasystem (7-tums/8-tums
display) ( på skärmen "Home")
Bilden visar alla pilar som exempel. Den
verkliga displayen varierar beroende på
rådande förhållanden.
ABensinmotor
BHybridbatteri
CHjul
Multimediasystem (9-tums display)
Bilden visar alla pilar som exempel. Den
verkliga displayen varierar beroende på
rådande förhållanden.
ABensinmotor
BFrämre elmotor (hybridmotor)
CBakre elmotor (hybridmotor)
DHybridbatteri
EFramhjul
FBakhjul*
*
: FF-fordon: pilarna tillCochFvisas
inte.Hybridbatteriets laddningsstatus
Displayen ändras i åtta nivåer enligt den
återstående laddningen i hybridbatteriet
(drivbatteriet).
• Bilden visar informationsdisplayen
som exempel i förklarande syfte.
• Bilderna utgör exempel och kan
variera något utifrån verkliga
förutsättningar.
ALåg
BHög
Återstående laddning för varning i
hybridbatteriet
• Summertonen hörs stötvis när
hybridbatteriet inte laddas medan
växelspaken är i N, eller laddningen
sjunker under en viss nivå. Om
återstående laddning får sjunka ännu
mer hörs summertonen oavbrutet.
• När ett varningsmeddelande visas på
informationsdisplayen och
summertonen hörs ska du följa
anvisningarna på skärmen för att
utföra felsökning.
2.1 Instrumentgrupp
98
