4-5. Gebruik van de ondersteunende systemen
Rijden

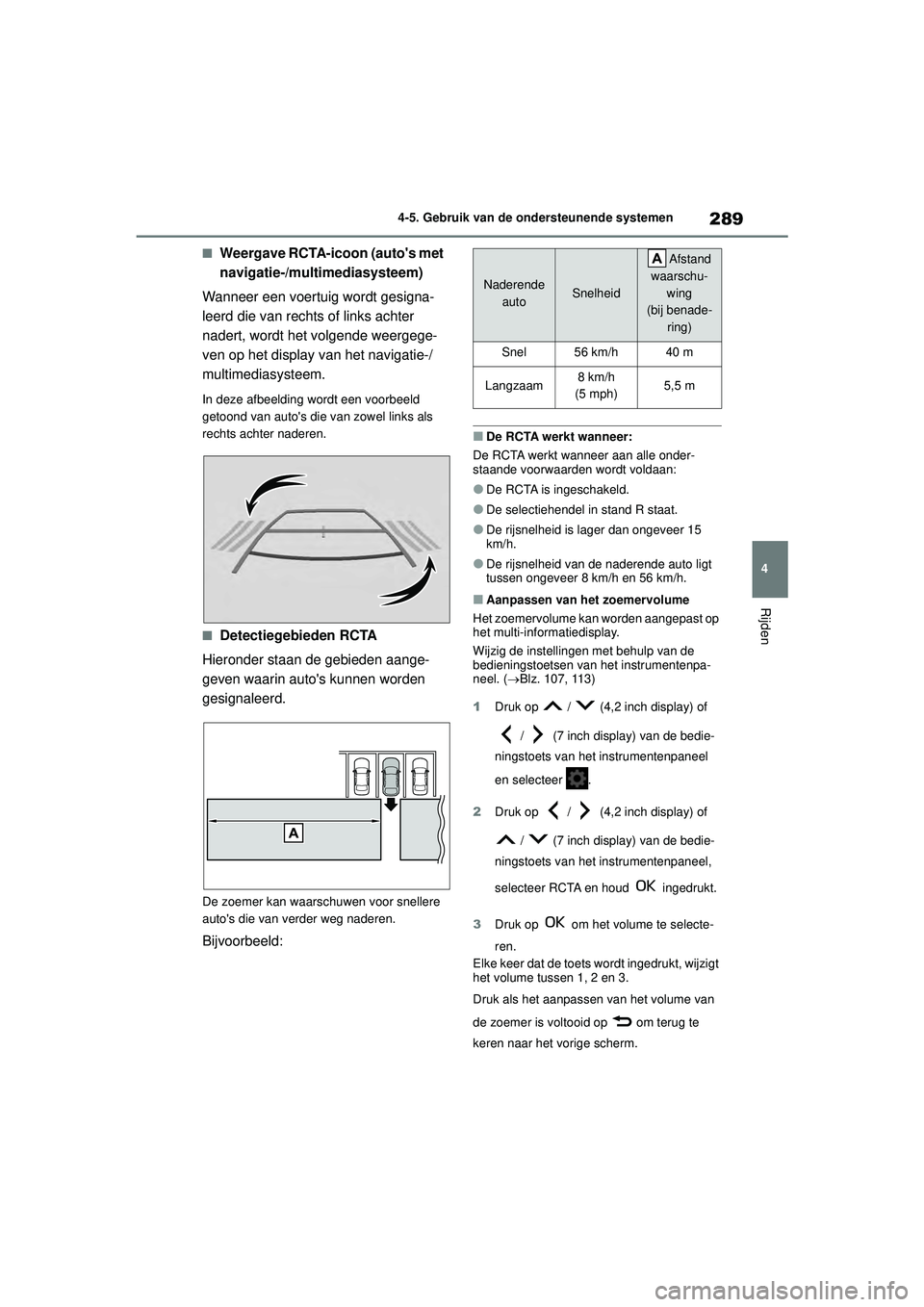

■Weergave RCTA-icoon (auto's met
navigatie-/multimediasysteem)
Wanneer een voertuig wordt gesigna-
leerd die van rechts of links achter
nadert, wordt het volgende weergege-
ven op het display van het navigatie-/
multimediasysteem.
In deze afbeelding wordt een voorbeeld
getoond van auto's die van zowel links als
rechts achter naderen.
■Detectiegebieden RCTA
Hieronder staan de gebieden aange-
geven waarin auto's kunnen worden
gesignaleerd.
De zoemer kan waarschuwen voor snellere
auto's die van verder weg naderen.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●De RCTA is ingeschakeld.
●De selectiehendel in stand R staat.
●De rijsnelheid is lager dan ongeveer 15
km/h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 56 km/h.
■Aanpassen van het zoemervolume
Het zoemervolume kan worden aangepast op
het multi-informatiedisplay.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het instrumentenpa-
neel. ( Blz. 107, 113)
1 Druk op / (4,2 inch display) of
/ (7 inch display) van de bedie-
ningstoets van het instrumentenpaneel
en selecteer .
2 Druk op / (4,2 inch display) of
/ (7 inch display) van de bedie-
ningstoets van het instrumentenpaneel,
selecteer RCTA en houd ingedrukt.
3 Druk op om het volume te selecte-
ren.
Elke keer dat de toets wordt ingedrukt, wijzigt
het volume tussen 1, 2 en 3.
Druk als het aanpassen van het volume van
de zoemer is voltooid op om terug te
keren naar het vorige scherm.
Naderende
autoSnelheid
Afstand
waarschu- wing
(bij benade-
ring)
Snel56 km/h40 m
Langzaam8 km/h
(5 mph)5,5 m
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 289 Tuesday, June 1, 2021 1:48 PM

290
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
■Tijdelijk dempen van het geluid van een
zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een voer-
tuig of object wordt gesignaleerd. Druk op
om het geluid van de zoemer te dem-
pen.
Het volume van de zoemers voor de RCTA
en de Toyota Parking Assist-sensor wordt
gelijktijdig onderdrukt.
In de volgende gevallen wordt het dempen
automatisch geannuleerd:
●Als de stand van de selectiehendel wordt
gewijzigd.
●Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
●Als er een storing in een sensor aanwezig
is of het systeem tijdelijk niet kan worden
gebruikt.
●Als de actieve functie handmatig wordt uit-
geschakeld.
●Het contact wordt UIT gezet.
■Situaties waarin het systeem geen auto
signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
●De afstand tussen de sensor en de nade-
rende auto wordt te klein
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden signa-
leert de RCTA auto's mogelijk niet correct:
●Als de sensor niet goed is uitgelijnd door-
dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
●Wanneer de sensor of de omgeving ervan
op bovenstaande positie op de achterbum-
per is bedekt door modder, sneeuw of ijs of
wanneer er een sticker op is geplakt
●Bij het rijden op een nat wegdek als gevolg
van slecht weer, zoals zware regenval,
sneeuw, of mist
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Wanneer een auto met hoge snelheid
nadert
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fiet-
sendrager of sneeuwploeg, is geplaatst
●Bij het achteruitrijden op een helling met
een grote verandering in het hellingsper-
centage
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 290 Tuesday, June 1, 2021 1:48 PM

291
4
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
●Bij het onder een scherpe hoek achteruit
uitrijden van een parkeerplaats
●Bij het rijden met een aanhangwagen
●Bij een duidelijk verschil in hoogte tussen
uw auto en de auto die binnen het detectie-
gebied komt
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Wanneer u achteruitrijdend een bocht
maakt
●Wanneer een voertuig een bocht maakt in
het detectiegebied
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een voertuig en/of
object signaleert groter:
●Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
●Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerd voer-
tuig, die mogelijk elek trische golven rich-
ting de achterzijde van de auto reflecteren,
kort is
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fiet-
sendrager of sneeuwploeg, is geplaatst
●Wanneer een voertuig uw auto van opzij
passeert
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 291 Tuesday, June 1, 2021 1:48 PM

292
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
●Wanneer een gesignaleerde naderende
auto een bocht maakt
●Als er zich ronddraaiende objecten, zoals
een ventilator van een airco-unit, in de
buurt van de auto bevinden
●Als er water op de achterbumper spat of
gespoten wordt, bijvoorbeeld van een
sproeier
●In geval van bewegende objecten (vlag-
gen, uitlaatgassen, grote regendruppels of
sneeuwvlokken, plassen op het wegdek,
enz.)
●Wanneer de afstand tussen uw auto en
een vangrail, muur, enz. die het detectie-
gebied binnenkomt kort is
●Roosters en goten
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
*: Indien aanwezig
■Parking Support Brake-functie
(voor stilstaande objecten)
Blz. 297
■Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden)
Blz. 301
PKSB (Parking Support
Brake)*
Het Parking Support Brake-sys-
teem bestaat uit de volgende func-
ties die werken bij rijden met een
lage snelheid of achteruitrijden,
bijvoorbeeld bij het parkeren.
Wanneer het systeem oordeelt dat
de kans op een aanrijding met een
gesignaleerd object groot is,
wordt een waarschuwing geacti-
veerd om de bestuurder aan te
sporen om uit te wijken. Wanneer
het systeem oordeelt dat de kans
op een aanrijding met een gesig-
naleerd object zeer groot is, wor-
den de remmen automatisch
bekrachtigd om te helpen een aan-
rijding te voorkomen of om de
impact van een aanrijding te hel-
pen verminderen.
PKSB-systeem (Parking
Support Brake)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 292 Tuesday, June 1, 2021 1:48 PM

293
4
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
Controleer altijd de omgeving van uw auto
tijdens het rijden.
Afhankelijk van de auto en de conditie van
de weg, de weersomstandigheden, enz.
werkt het systeem mogelijk niet.
De signaleringsmogel ijkheden van senso-
ren en radars zijn beperkt. Controleer altijd
de omgeving van uw auto tijdens het rij-
den.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support Brake-sys-
teem is ontworpen om te helpen de
ernst van een aanrijding te verminde-
ren. Onder sommige omstandigheden is
het echter mogelijk dat het systeem niet
werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
●Het is extreem gevaarlijk om de werking
van het systeem te controleren door
opzettelijk met de auto in de richting van
een muur, enz. te rijden. Doe dit nooit.
■Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het sys-
teem anders mogelijk zelfs werkt als er
geen kans op een aanrijding is.
●Bij een controle van de auto op een rol-
lenbank o.i.d.
●Wanneer de auto op een schip, vracht-
wagen of ander transportmiddel wordt
geladen
●Als de wielophanging is gewijzigd of als
er een andere maat banden dan voor-
geschreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de
auto
●Als er uitrusting die een sensor kan hin-
deren, zoals een sleepoog, bumperbe-
schermer (een extra beschermstrip,
enz.), fietsendrager of sneeuwploeg, is
geplaatst
●Als gebruik wordt gemaakt van een
wasstraat
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
●Als met een sportieve rijstijl of in het ter-
rein wordt gereden
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
OPMERKING
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF brandt
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 293 Tuesday, June 1, 2021 1:48 PM

294
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen

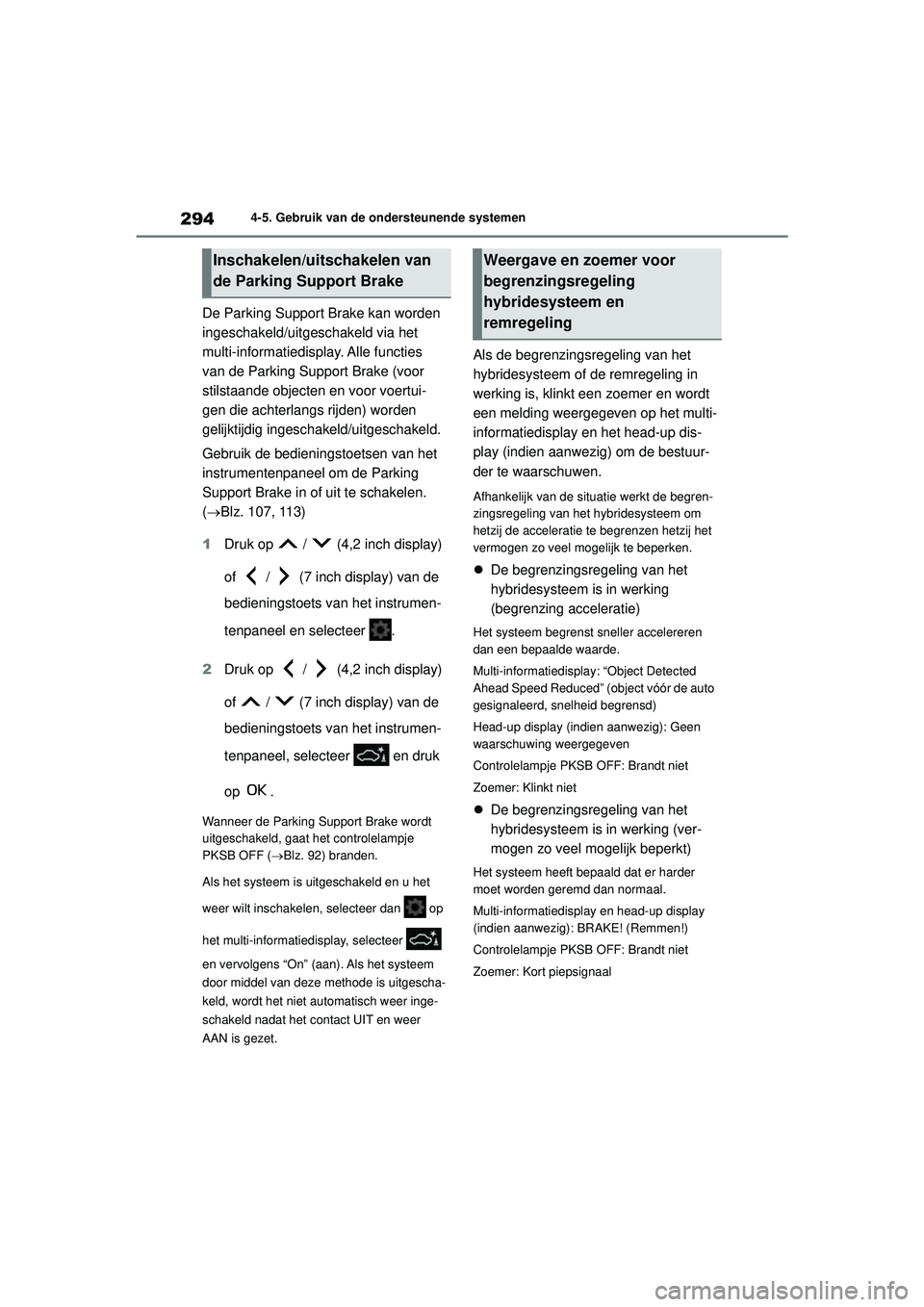

De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies
van de Parking Support Brake (voor
stilstaande objecten en voor voertui-
gen die achterlangs rijden) worden
gelijktijdig ingeschakeld/uitgeschakeld.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(Blz. 107, 113)
1Druk op / (4,2 inch display)
of / (7 inch display) van de
bedieningstoets van het instrumen-
tenpaneel en selecteer .
2 Druk op / (4,2 inch display)
of / (7 inch display) van de
bedieningstoets van het instrumen-
tenpaneel, selecteer en druk
op .
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF ( Blz. 92) branden.
Als het systeem is uitgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedisplay, selecteer
en vervolgens “On” (aan). Als het systeem
door middel van deze methode is uitgescha-
keld, wordt het niet automatisch weer inge-
schakeld nadat het contact UIT en weer
AAN is gezet.
Als de begrenzingsregeling van het
hybridesysteem of de remregeling in
werking is, klinkt een zoemer en wordt
een melding weergegeven op het multi-
informatiedisplay en het head-up dis-
play (indien aanwezig) om de bestuur-
der te waarschuwen.
Afhankelijk van de situatie werkt de begren-
zingsregeling van het hybridesysteem om
hetzij de acceleratie te begrenzen hetzij het
vermogen zo veel mogelijk te beperken.
 De begrenzingsregeling van het
hybridesysteem is in werking
(begrenzing acceleratie)
Het systeem begrenst sneller accelereren
dan een bepaalde waarde.
Multi-informatiedisplay: “Object Detected
Ahead Speed Reduced” (object vóór de auto
gesignaleerd, snelheid begrensd)
Head-up display (indien aanwezig): Geen
waarschuwing weergegeven
Controlelampje PKSB OFF: Brandt niet
Zoemer: Klinkt niet
De begrenzingsregeling van het
hybridesysteem is in werking (ver-
mogen zo veel mogelijk beperkt)
Het systeem heeft bepaald dat er harder
moet worden geremd dan normaal.
Multi-informatiedisplay en head-up display
(indien aanwezig): BRAKE! (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
Inschakelen/uitschakelen van
de Parking Support BrakeWeergave en zoemer voor
begrenzingsregeling
hybridesysteem en
remregeling
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 294 Tuesday, June 1, 2021 1:48 PM

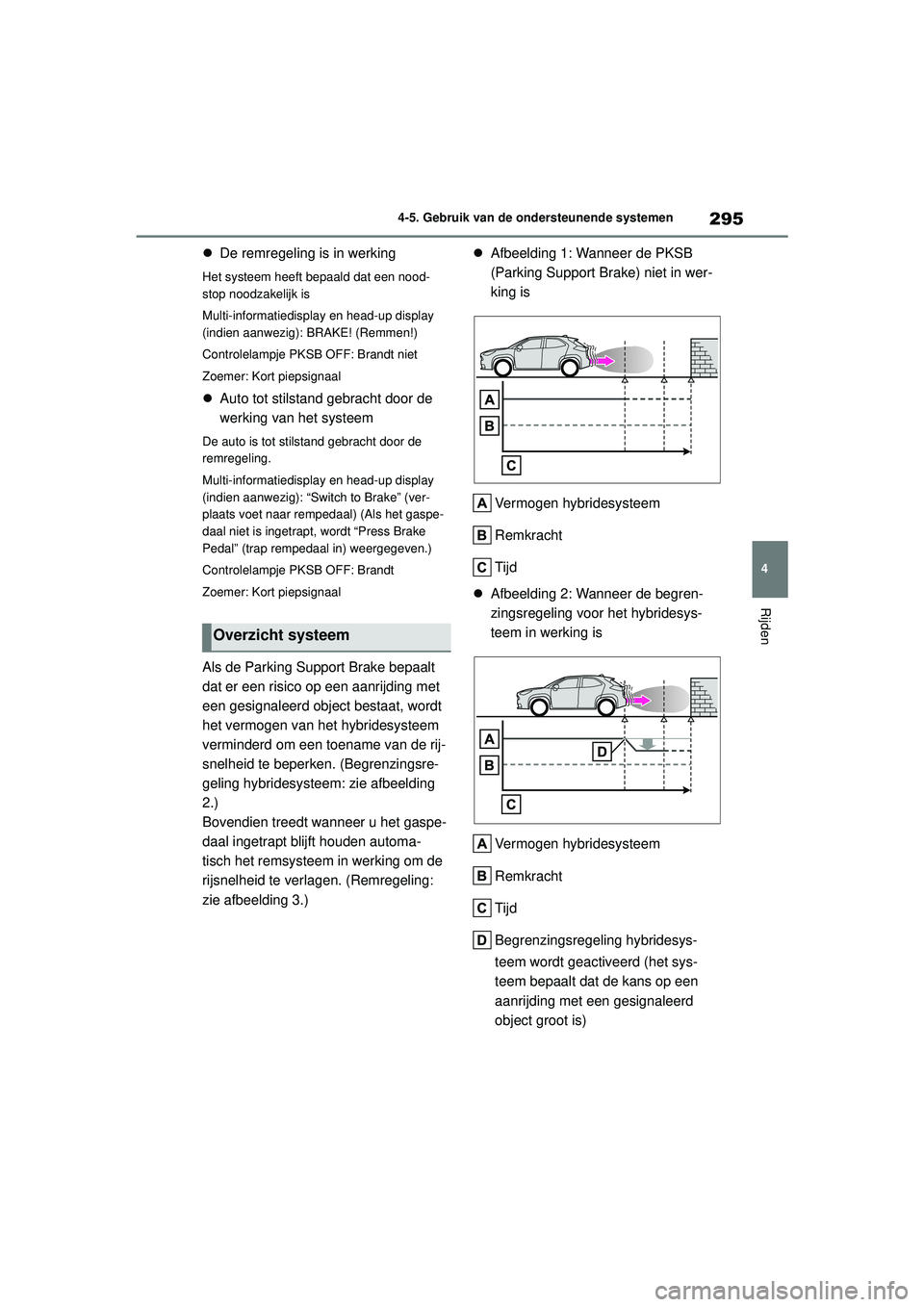

295
4
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
De remregeling is in werking
Het systeem heeft bepaald dat een nood-
stop noodzakelijk is
Multi-informatiedisplay en head-up display
(indien aanwezig): BRAKE! (Remmen!)
Controlelampje PKSB OFF: Brandt niet
Zoemer: Kort piepsignaal
Auto tot stilstand gebracht door de
werking van het systeem
De auto is tot stilstand gebracht door de
remregeling.
Multi-informatiedisplay en head-up display
(indien aanwezig): “Switch to Brake” (ver-
plaats voet naar rempedaal) (Als het gaspe-
daal niet is ingetrapt, wordt “Press Brake
Pedal” (trap rempedaal in) weergegeven.)
Controlelampje PKSB OFF: Brandt
Zoemer: Kort piepsignaal
Als de Parking Support Brake bepaalt
dat er een risico op een aanrijding met
een gesignaleerd object bestaat, wordt
het vermogen van het hybridesysteem
verminderd om een toename van de rij-
snelheid te beperken. (Begrenzingsre-
geling hybridesystee m: zie afbeelding
2.)
Bovendien treedt wanneer u het gaspe-
daal ingetrapt blijft houden automa-
tisch het remsysteem in werking om de
rijsnelheid te verlagen. (Remregeling:
zie afbeelding 3.) 
Afbeelding 1: Wanneer de PKSB
(Parking Support Brake) niet in wer-
king is
Vermogen hybridesysteem
Remkracht
Tijd
 Afbeelding 2: Wanneer de begren-
zingsregeling voor het hybridesys-
teem in werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybridesys-
teem wordt geactiveerd (het sys-
teem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object groot is)
Overzicht systeem
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 295 Tuesday, June 1, 2021 1:48 PM

296
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
Afbeelding 3: Wanneer de begren-
zingsregeling voor het hybridesys-
teem en de remregeling in werking
zijn
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybridesys-
teem wordt geactiveerd (het sys-
teem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object groot is)
Remregeling wordt geactiveerd (het
systeem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object zeer groot is)
■Als de Parking Support Brake in wer-
king is getreden
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden. Als de
Parking Support Brake onnodig in werking
treedt, kan de remregeling worden geannu-
leerd door het rempedaal in te trappen of
door ongeveer 2 seconden te wachten totdat
deze automatisch wordt geannuleerd. Vervol-
gens kunt u verder rijden door het gaspedaal
in te trappen.
■Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is uitge-
schakeld door de werking ervan, kunt u zelf
het systeem weer inschakelen ( Blz. 294) of
het contact UIT en vervolgens weer AAN zet-
ten. Het systeem wordt automatisch weer
ingeschakeld als het obsta kel zich niet langer
in de rijrichting van de auto bevindt of als de
auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
■Wanneer “PKSB Unavailable” (PKSB
niet beschikbaar) op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje PKSB OFF brandt
Als de auto is stilgezet door de werking van
de Parking Support Brake, wordt de Parking
Support Brake uitgeschakeld en gaat het
controlelampje PKSB OFF branden.
●Mogelijk is een van de sensoren bedekt
met bijvoorbeeld waterdruppels, ijs,
sneeuw of vuil. Verwijder dit van de sensor
om te zorgen dat het systeem weer nor-
maal werkt.
Ook wordt er bij lage temperaturen moge-
lijk een waarschuwingsmelding weergege-
ven doordat zich ijs vormt op een sensor
en een sensor daardoor mogelijk geen
obstakels signaleert. Zodra het ijs smelt,
zal het systeem weer normaal werken.
●Wanneer deze melding wordt weergege-
ven is een sensor op de voor- of achter-
bumper mogelijk vuil. Reinig de sensoren
en het omliggende gebied op de bumpers.
●Als deze melding na het schoonmaken van
de sensor nog steeds wordt weergegeven
of wordt weergegeven ondanks dat de
sensor schoon is, laat uw auto dan contro-
leren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 296 Tuesday, June 1, 2021 1:48 PM

297
4
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in de rijrichting
van de auto een object wordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
Parking Suppor t Brake-functie (voor stilstaande objecten)*
Als de sensoren een stilstaand object, zoals een muur, signaleren in de rij-
richting van de auto en het systeem oordeelt dat zich een aanrijding voor
kan doen doordat de auto plotseling naar voren beweegt doordat het gas-
pedaal per ongeluk wordt ingetrapt, wanneer de auto de verkeerde kant op
rijdt doordat de verkeerde schakelstand wordt geselecteerd of tijdens het
parkeren of het rijden met een lage snelheid, werkt het systeem om de
gevolgen van een aanrijding met het gesignaleerde stilstaande object zo
veel mogelijk te beperken.
Voorbeelden van het in werking treden van de functie
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 297 Tuesday, June 1, 2021 1:48 PM

298
Handleiding YARIS CROSS_Europa_M52K60_nl
4-5. Gebruik van de ondersteunende systemen
■Wanneer het gaspedaal diep wordt ingetrapt
■Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde scha-
kelstand is geselecteerd
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 298 Tuesday, June 1, 2021 1:48 PM
