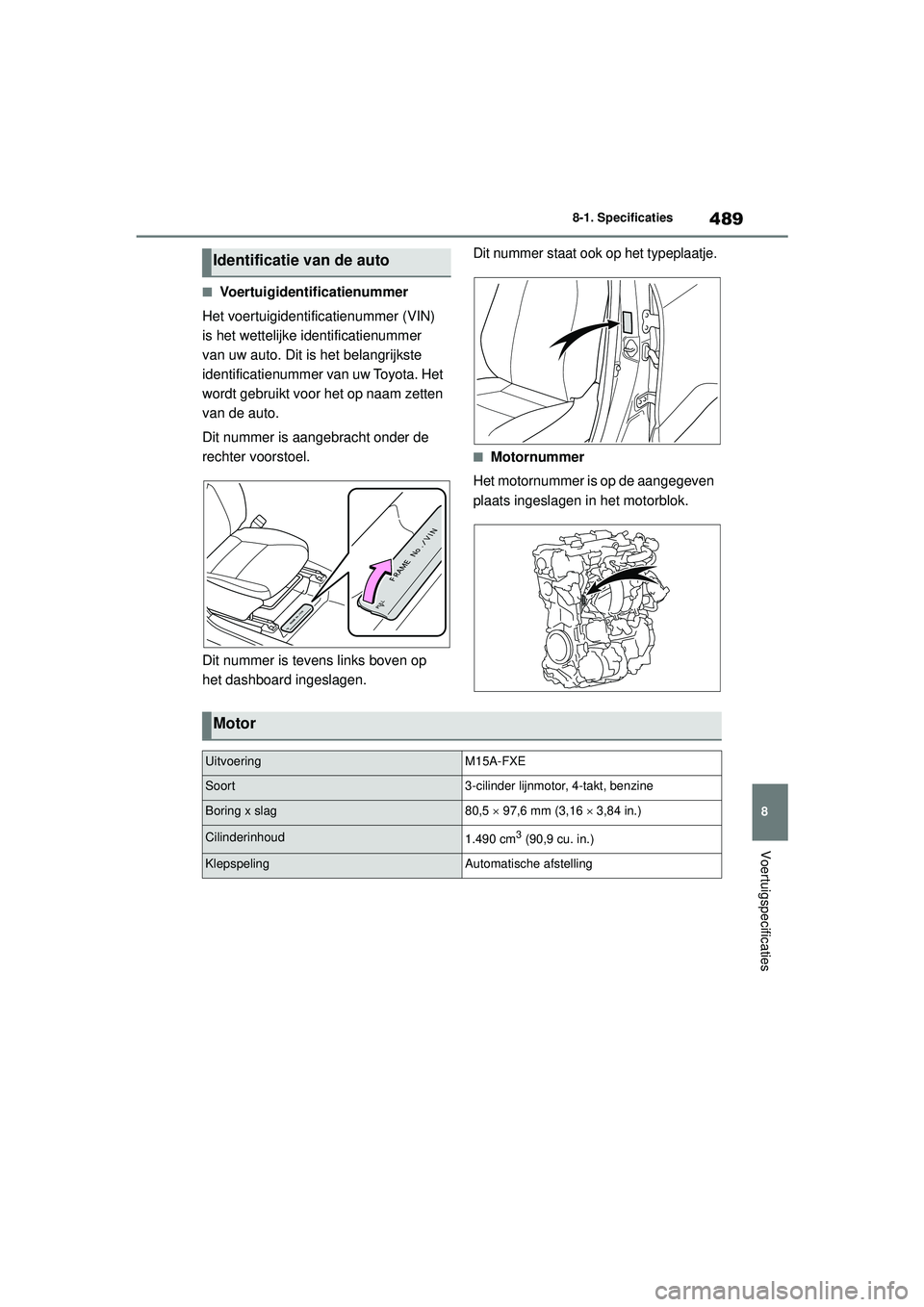

TOYOTA YARIS CROSS 2021 Instructieboekje (in Dutch)

489
8
Handleiding YARIS CROSS_Europa_M52K60_nl
8-1. Specificaties
Voertuigspecificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Dit nummer is aangebracht onder de
rechter voorstoel.
Dit nummer is tevens links boven op
het dashboard ingeslagen.
Dit nummer staat ook op het typeplaatje.
■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
Identificatie van de auto
Motor
UitvoeringM15A-FXE
Soort3-cilinder lijnmotor, 4-takt, benzine
Boring x slag80,5  97,6 mm (3,16  3,84 in.)
Cilinderinhoud1.490 cm3 (90,9 cu. in.)
KlepspelingAutomatische afstelling
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 489 Tuesday, June 1, 2021 1:48 PM

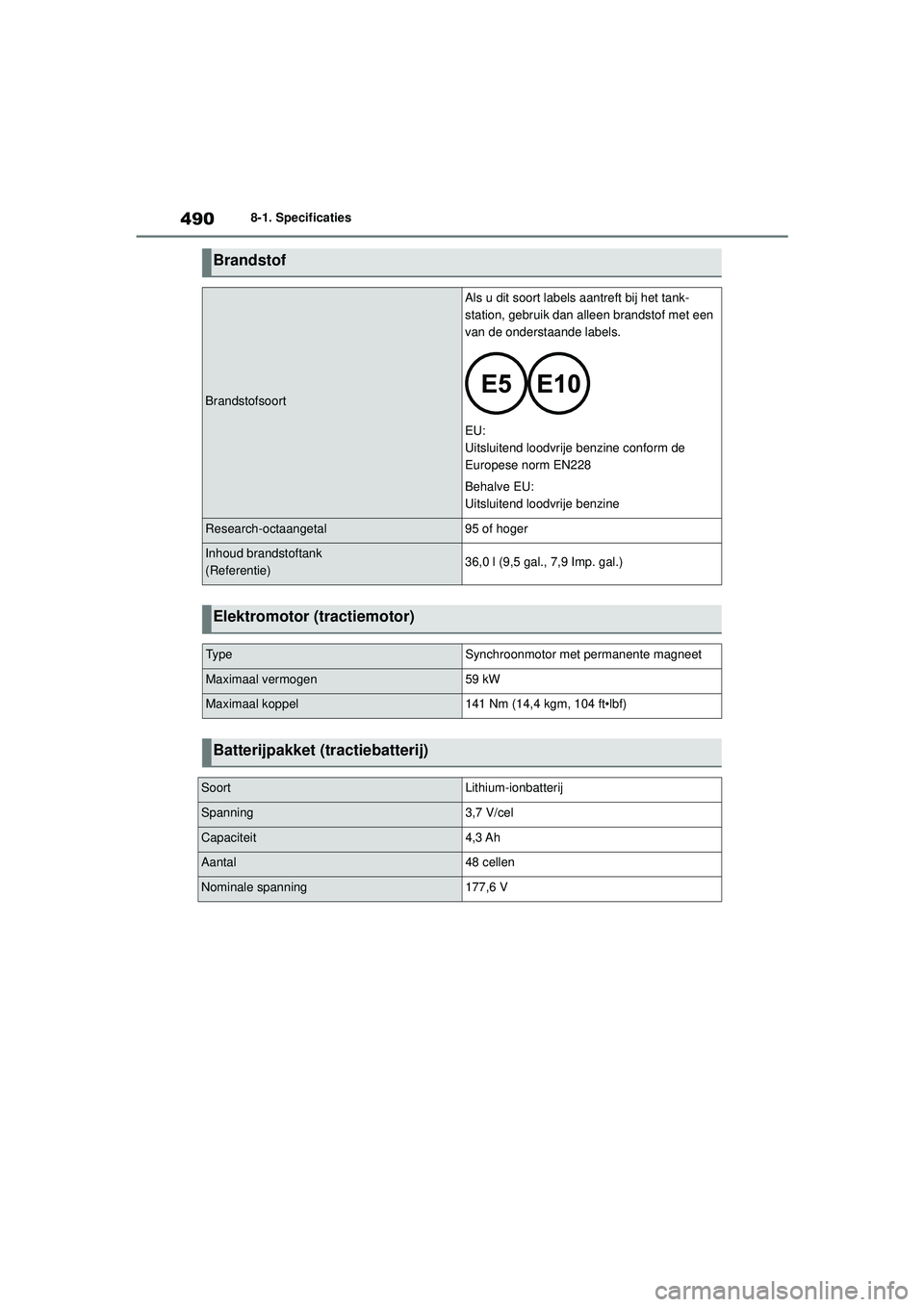

490
Handleiding YARIS CROSS_Europa_M52K60_nl
8-1. Specificaties
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tank-
station, gebruik dan alleen brandstof met een
van de onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de
Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal95 of hoger
Inhoud brandstoftank
(Referentie)36,0 l (9,5 gal., 7,9 Imp. gal.)
Elektromotor (tractiemotor)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen59 kW
Maximaal koppel141 Nm (14,4 kgm, 104 ft•lbf)
Batterijpakket (tractiebatterij)
SoortLithium-ionbatterij
Spanning3,7 V/cel
Capaciteit4,3 Ah
Aantal48 cellen
Nominale spanning177,6 V
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 490 Tuesday, June 1, 2021 1:48 PM

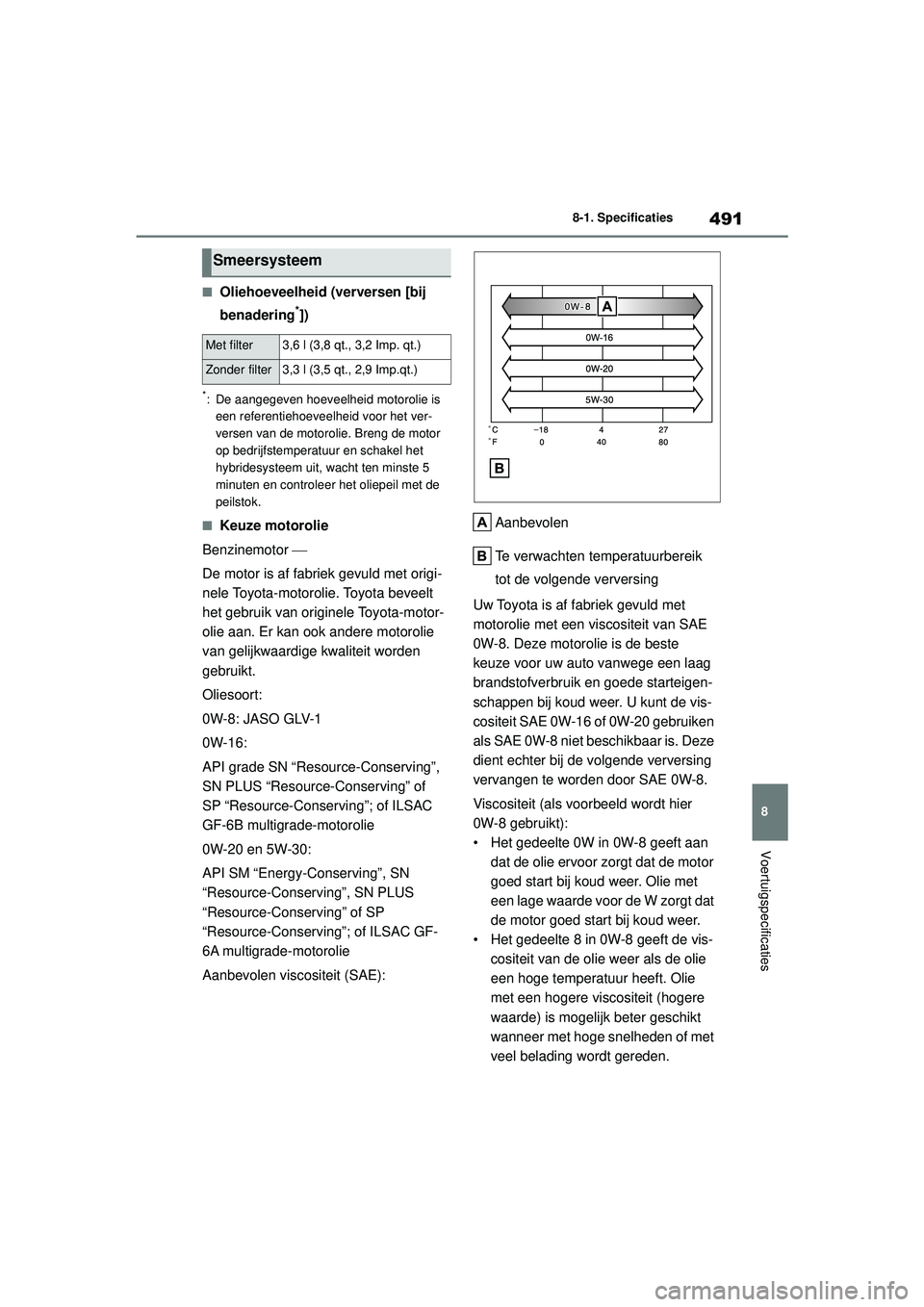

491
8
Handleiding YARIS CROSS_Europa_M52K60_nl
8-1. Specificaties
Voertuigspecificaties
■Oliehoeveelheid (verversen [bij
benadering
*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het ver-
versen van de motorolie. Breng de motor
op bedrijfstemperatuur en schakel het
hybridesysteem uit, wacht ten minste 5
minuten en controleer het oliepeil met de
peilstok.
■Keuze motorolie
Benzinemotor 
De motor is af fabriek gevuld met origi-
nele Toyota-motorolie. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-8: JASO GLV-1
0W-16:
API grade SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” of
SP “Resource-Conserving”; of ILSAC
GF-6B multigrade-motorolie
0W-20 en 5W-30:
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-
6A multigrade-motorolie
Aanbevolen viscositeit (SAE): Aanbevolen
Te verwachten temperatuurbereik
tot de volgende verversing
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-8. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer. U kunt de vis-
cositeit SAE 0W-16 of 0W-20 gebruiken
als SAE 0W-8 niet beschikbaar is. Deze
dient echter bij de volgende verversing
vervangen te worden door SAE 0W-8.
Viscositeit (als voorbeeld wordt hier
0W-8 gebruikt):
• Het gedeelte 0W in 0W-8 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer.
• Het gedeelte 8 in 0W-8 geeft de vis- cositeit van de olie weer als de olie
een hoge temperatuur heeft. Olie
met een hogere viscositeit (hogere
waarde) is mogelijk beter geschikt
wanneer met hoge snelheden of met
veel belading wordt gereden.
Smeersysteem
Met filter3,6 l (3,8 qt., 3,2 Imp. qt.)
Zonder filter3,3 l (3,5 qt., 2,9 Imp.qt.)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 491 Tuesday, June 1, 2021 1:48 PM

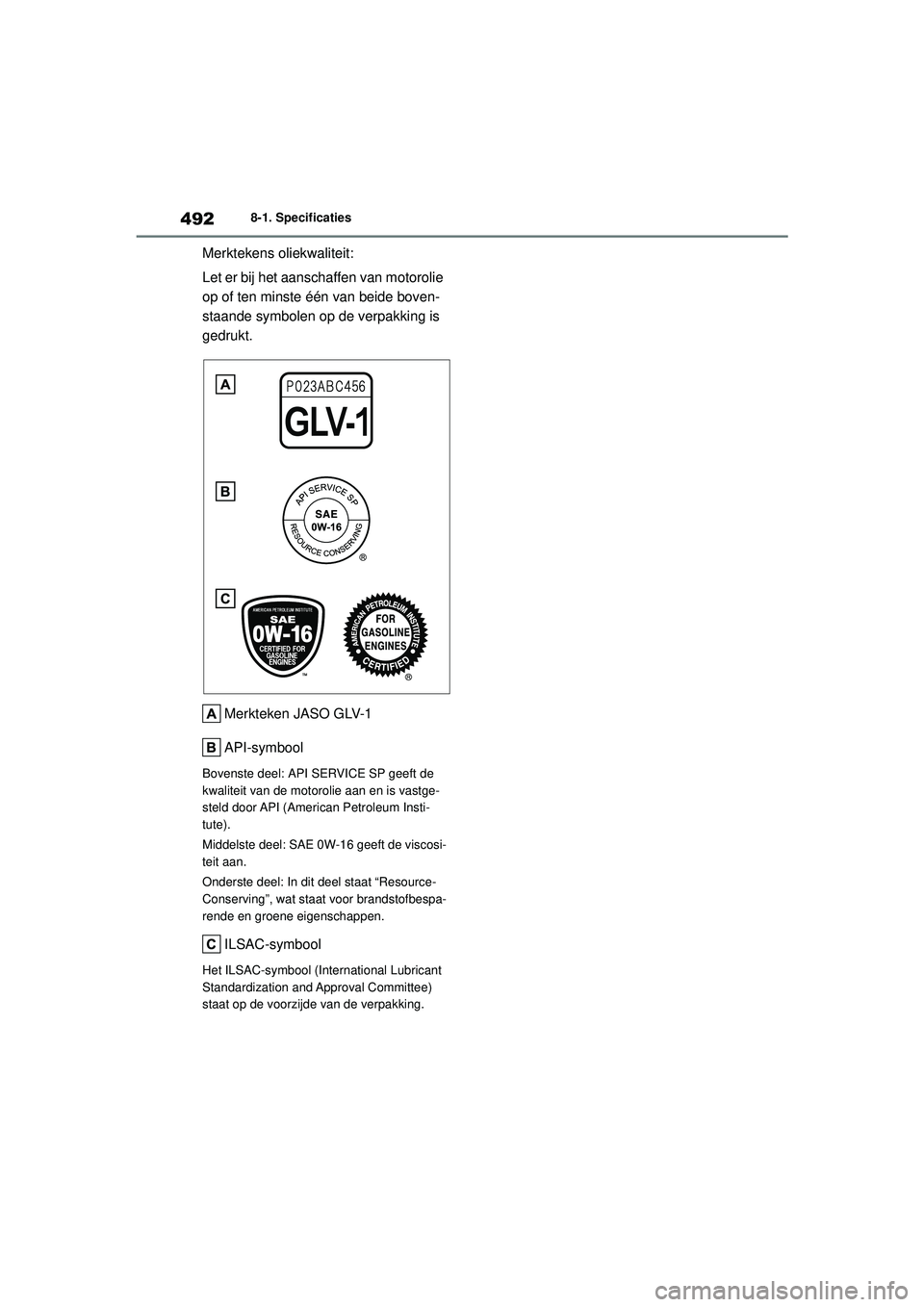

492
Handleiding YARIS CROSS_Europa_M52K60_nl
8-1. Specificaties
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt.Merkteken JASO GLV-1
API-symbool
Bovenste deel: API SERVICE SP geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 492 Tuesday, June 1, 2021 1:48 PM

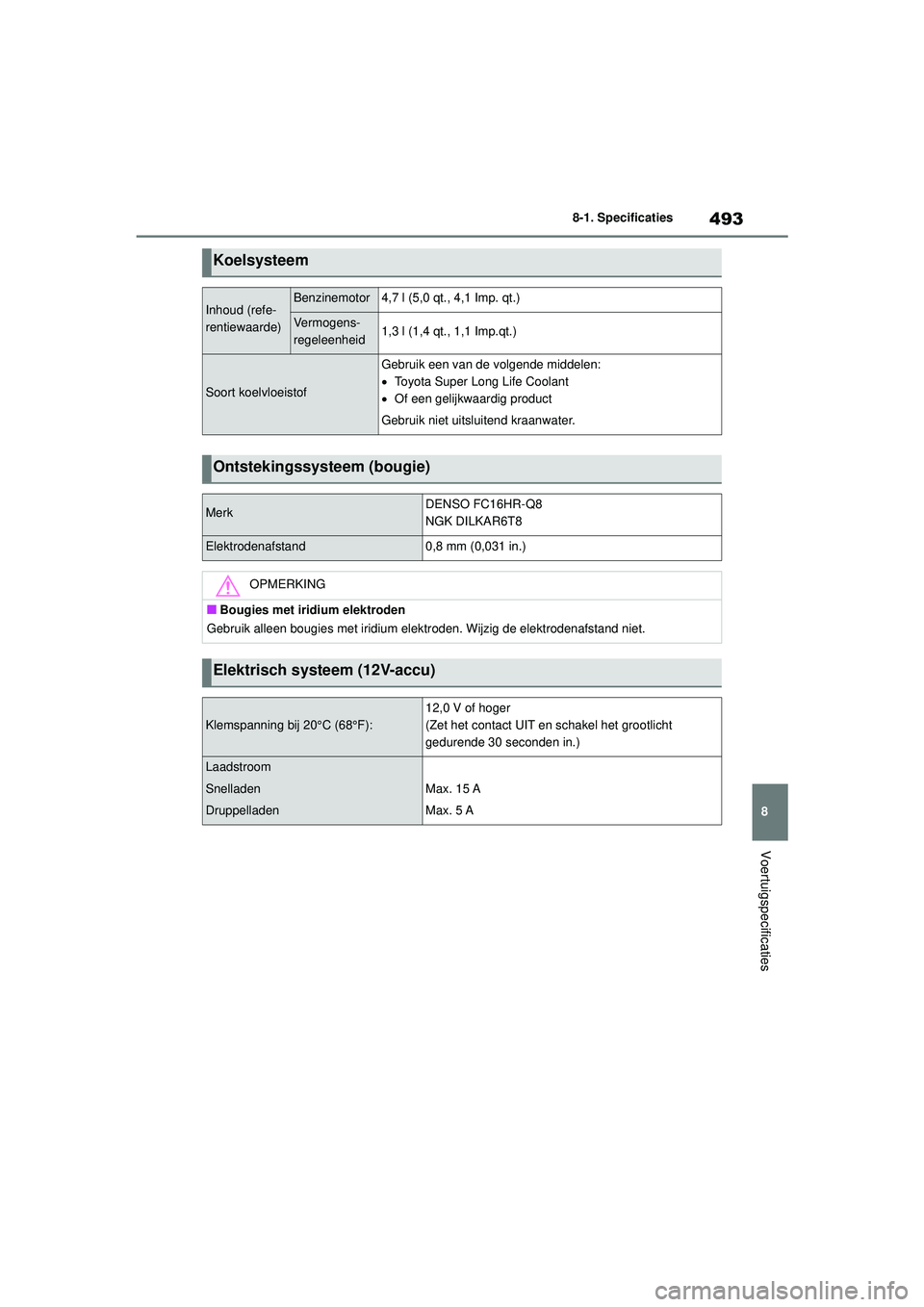

493
8
Handleiding YARIS CROSS_Europa_M52K60_nl
8-1. Specificaties
Voertuigspecificaties
Koelsysteem
Inhoud (refe-
rentiewaarde)Benzinemotor4,7 l (5,0 qt., 4,1 Imp. qt.)
Vermogens-
regeleenheid1,3 l (1,4 qt., 1,1 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
Toyota Super Long Life Coolant
 Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
NGK DILKAR6T8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht
gedurende 30 seconden in.)
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 493 Tuesday, June 1, 2021 1:48 PM

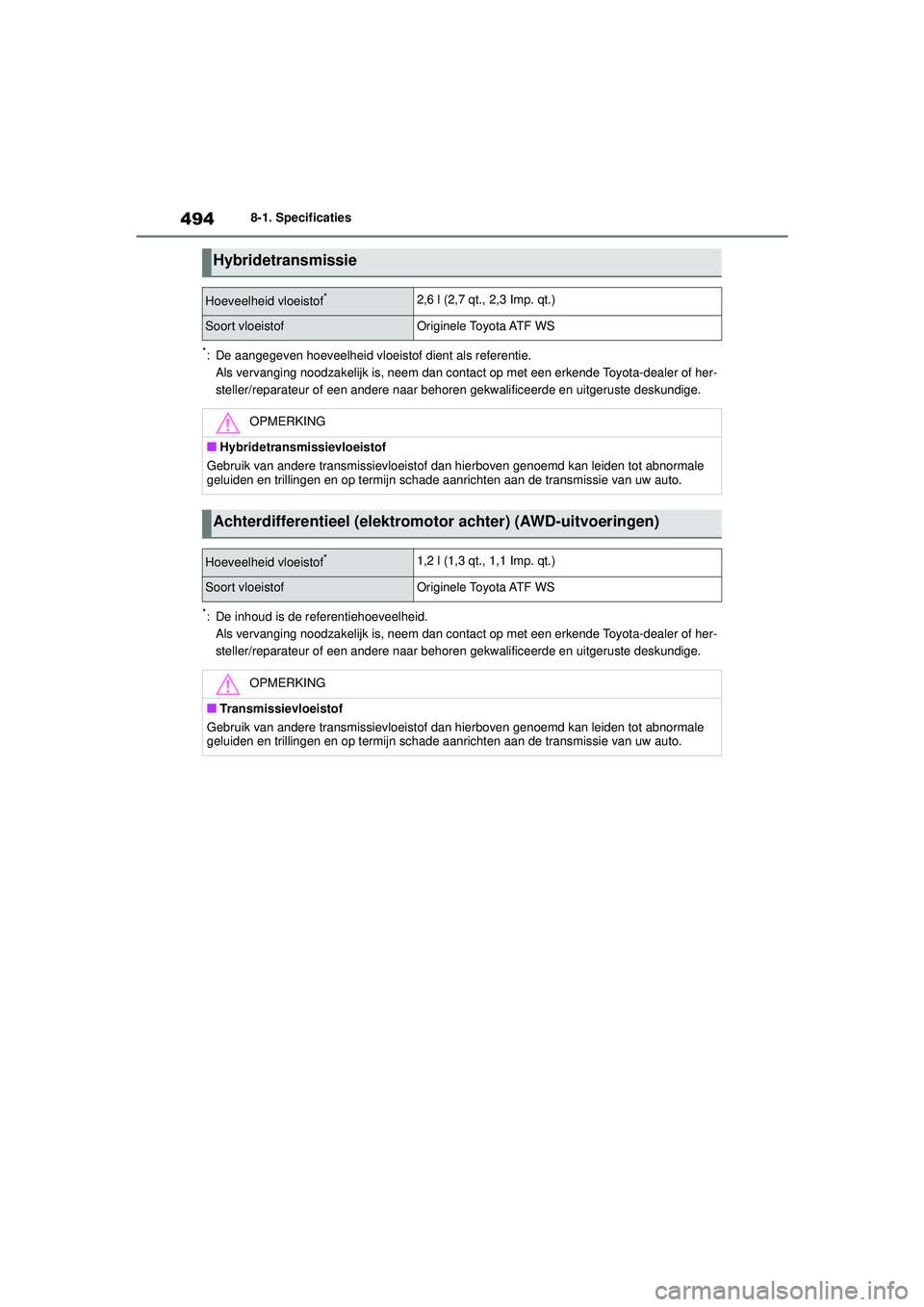

494
Handleiding YARIS CROSS_Europa_M52K60_nl
8-1. Specificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie.Als vervanging noodzakelijk is, neem dan contac t op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*: De inhoud is de referentiehoeveelheid. Als vervanging noodzakelijk is, neem dan contac t op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Hybridetransmissie
Hoeveelheid vloeistof*2,6 l (2,7 qt., 2,3 Imp. qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Hybridetransmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
Achterdifferentieel (elektromotor achter) (AWD-uitvoeringen)
Hoeveelheid vloeistof*1,2 l (1,3 qt., 1,1 Imp. qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 494 Tuesday, June 1, 2021 1:48 PM

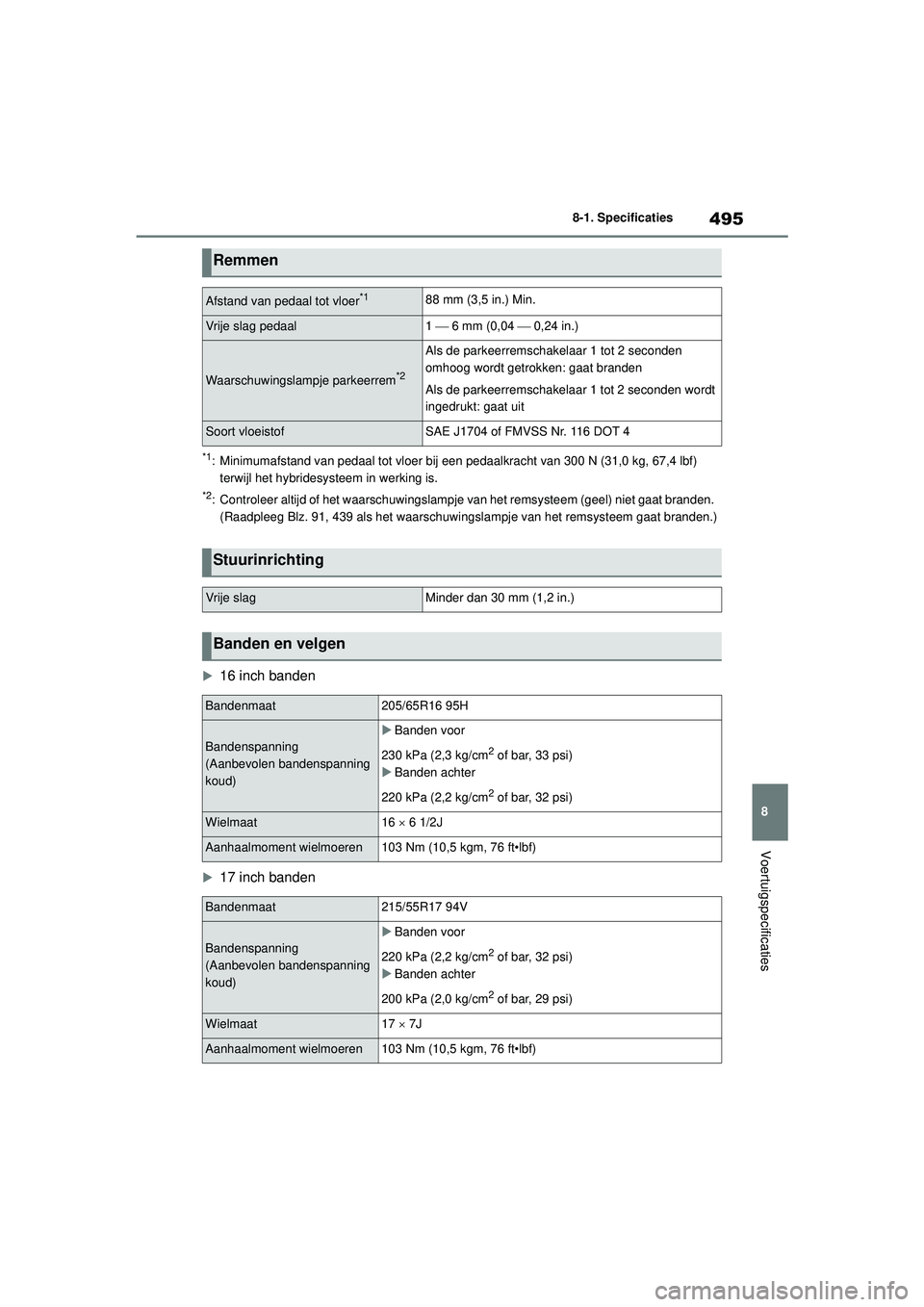

495
8
Handleiding YARIS CROSS_Europa_M52K60_nl
8-1. Specificaties
Voertuigspecificaties
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (31,0 kg, 67,4 lbf) terwijl het hybridesysteem in werking is.
*2: Controleer altijd of het waarschuwingslampje van het remsysteem (geel) niet gaat branden.
(Raadpleeg Blz. 91, 439 als het waarschuwingsla mpje van het remsysteem gaat branden.)

16 inch banden
17 inch banden
Remmen
Afstand van pedaal tot vloer*188 mm (3,5 in.) Min.
Vrije slag pedaal1  6 mm (0,04  0,24 in.)
Waarschuwingslampje parkeerrem*2
Als de parkeerremschakelaar 1 tot 2 seconden
omhoog wordt getrokken: gaat branden
Als de parkeerremschakelaa r 1 tot 2 seconden wordt
ingedrukt: gaat uit
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat205/65R16 95H
Bandenspanning
(Aanbevolen bandenspanning
koud)
 Banden voor
230 kPa (2,3 kg/cm
2 of bar, 33 psi)
 Banden achter
220 kPa (2,2 kg/cm
2 of bar, 32 psi)
Wielmaat16  6 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat215/55R17 94V
Bandenspanning
(Aanbevolen bandenspanning
koud)
Banden voor
220 kPa (2,2 kg/cm
2 of bar, 32 psi)
 Banden achter
200 kPa (2,0 kg/cm
2 of bar, 29 psi)
Wielmaat17  7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 495 Tuesday, June 1, 2021 1:48 PM

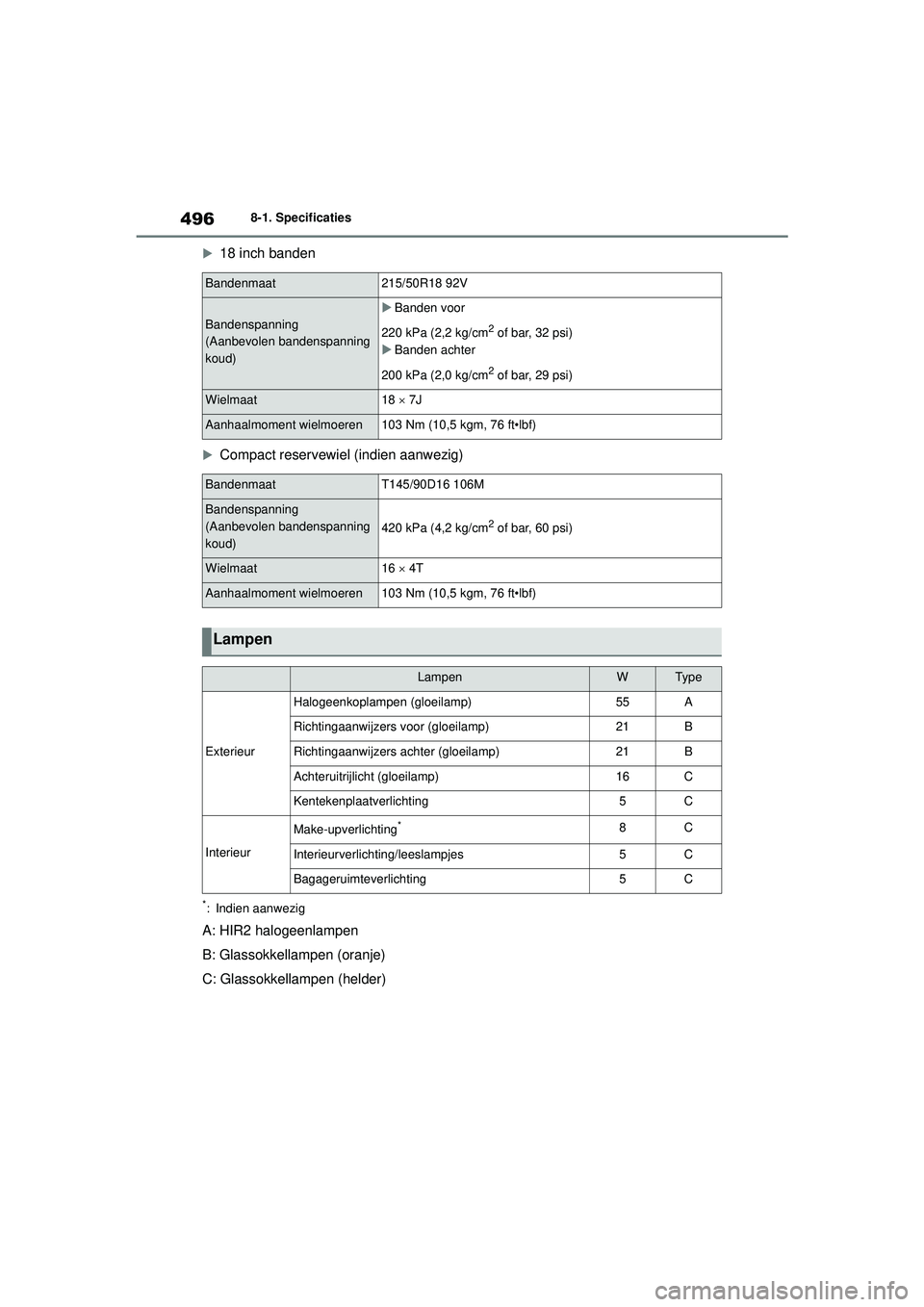

496
Handleiding YARIS CROSS_Europa_M52K60_nl
8-1. Specificaties

18 inch banden
Compact reservewiel (indien aanwezig)
*: Indien aanwezig
A: HIR2 halogeenlampen
B: Glassokkellampen (oranje)
C: Glassokkellampen (helder)
Bandenmaat215/50R18 92V
Bandenspanning
(Aanbevolen bandenspanning
koud)
 Banden voor
220 kPa (2,2 kg/cm
2 of bar, 32 psi)
 Banden achter
200 kPa (2,0 kg/cm
2 of bar, 29 psi)
Wielmaat18  7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT145/90D16 106M
Bandenspanning
(Aanbevolen bandenspanning
koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat16  4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Lampen
LampenWTy p e
Exterieur
Halogeenkoplampen (gloeilamp)55A
Richtingaanwijzers voor (gloeilamp)21B
Richtingaanwijzers achter (gloeilamp)21B
Achteruitrijlicht (gloeilamp)16C
Kentekenplaatverlichting5C
Interieur
Make-upverlichting*8C
Interieurverlichting/leeslampjes5C
Bagageruimteverlichting5C
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 496 Tuesday, June 1, 2021 1:48 PM

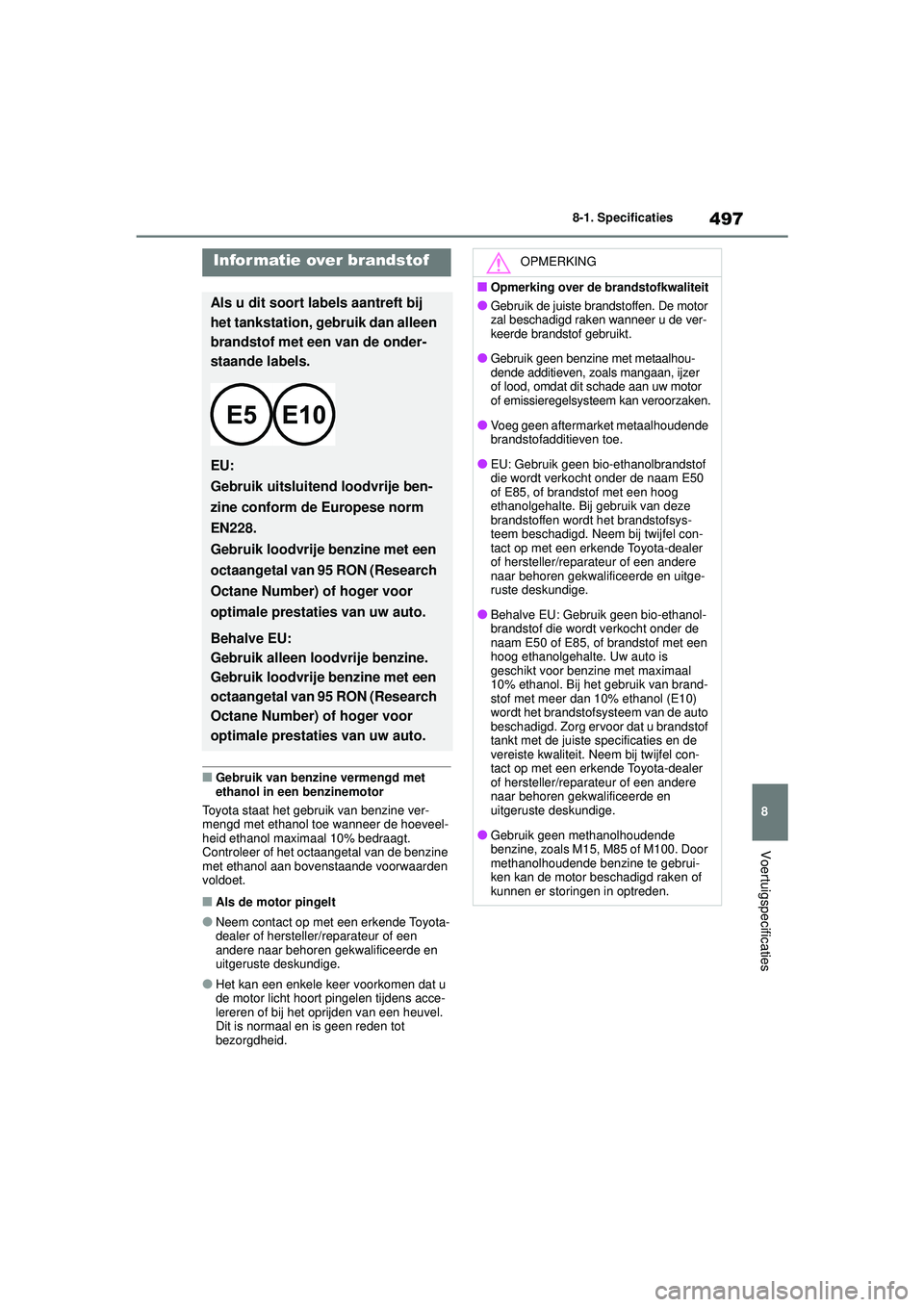

497
8
Handleiding YARIS CROSS_Europa_M52K60_nl
8-1. Specificaties
Voertuigspecificaties
■Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine ver-
mengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt.
Controleer of het octaangetal van de benzine
met ethanol aan bovenstaande voorwaarden
voldoet.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u
de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel.
Dit is normaal en is geen reden tot
bezorgdheid.
Infor matie over brandstof
Als u dit soort labels aantreft bij
het tankstation, gebruik dan alleen
brandstof met een van de onder-
staande labels.
EU:
Gebruik uitsluitend loodvrije ben-
zine conform de Europese norm
EN228.
Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor
optimale prestaties van uw auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een
octaangetal van 95 RON (Research
Octane Number) of hoger voor
optimale prestaties van uw auto.
OPMERKING
■Opmerking over de brandstofkwaliteit
●Gebruik de juiste brandstoffen. De motor
zal beschadigd raken wanneer u de ver-
keerde brandstof gebruikt.
●Gebruik geen benzine met metaalhou-
dende additieven, zoals mangaan, ijzer
of lood, omdat dit schade aan uw motor
of emissieregelsysteem kan veroorzaken.
●Voeg geen aftermarket metaalhoudende
brandstofadditieven toe.
●EU: Gebruik geen bio-ethanolbrandstof
die wordt verkocht onder de naam E50
of E85, of brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het brandstofsys-
teem beschadigd. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Behalve EU: Gebruik geen bio-ethanol-
brandstof die wordt verkocht onder de
naam E50 of E85, of brandstof met een
hoog ethanolgehalte. Uw auto is
geschikt voor benzine met maximaal
10% ethanol. Bij het gebruik van brand-
stof met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de auto
beschadigd. Zorg ervoor dat u brandstof
tankt met de juiste specificaties en de
vereiste kwaliteit. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
●Gebruik geen methanolhoudende
benzine, zoals M15, M85 of M100. Door
methanolhoudende benzine te gebrui-
ken kan de motor beschadigd raken of
kunnen er storingen in optreden.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 497 Tuesday, June 1, 2021 1:48 PM

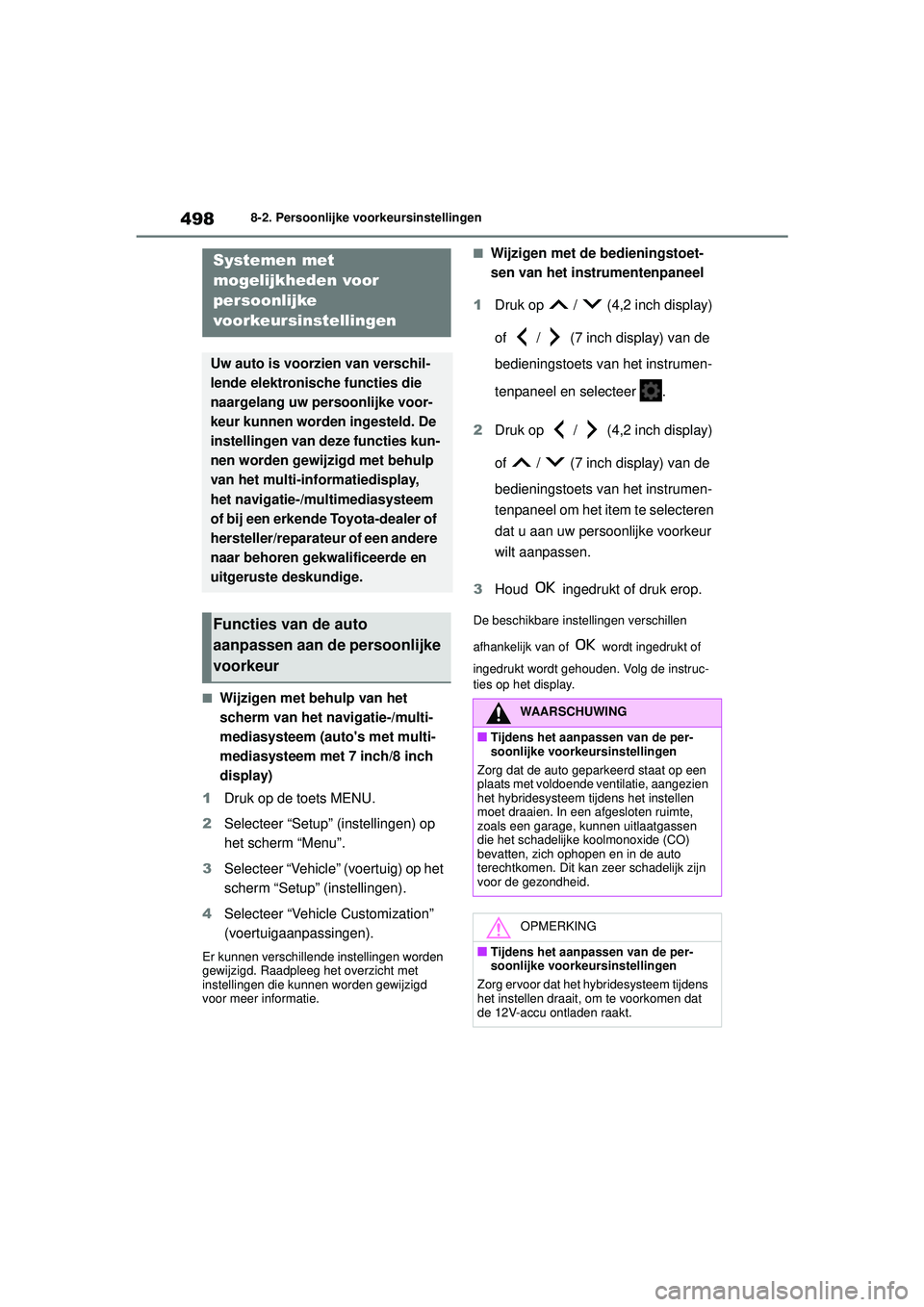

498
Handleiding YARIS CROSS_Europa_M52K60_nl
8-2. Persoonlijke voorkeursinstellingen
8-2.Persoonlijke voorkeursinstellingen
■Wijzigen met behulp van het
scherm van het navigatie-/multi-
mediasysteem (auto's met multi-
mediasysteem met 7 inch/8 inch
display)
1 Druk op de toets MENU.
2 Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3 Selecteer “Vehicle” (voertuig) op het
scherm “Setup” (instellingen).
4 Selecteer “Vehicle Customization”
(voertuigaanpassingen).
Er kunnen verschillende instellingen worden
gewijzigd. Raadpleeg het overzicht met
instellingen die kunnen worden gewijzigd
voor meer informatie.
■Wijzigen met de bedieningstoet-
sen van het instrumentenpaneel
1 Druk op / (4,2 inch display)
of / (7 inch display) van de
bedieningstoets van het instrumen-
tenpaneel en selecteer .
2 Druk op / (4,2 inch display)
of / (7 inch display) van de
bedieningstoets van het instrumen-
tenpaneel om het item te selecteren
dat u aan uw persoonlijke voorkeur
wilt aanpassen.
3 Houd ingedrukt of druk erop.
De beschikbare instellingen verschillen
afhankelijk van of wordt ingedrukt of
ingedrukt wordt gehouden. Volg de instruc-
ties op het display.
Systemen met
mogelijkheden voor
persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschil-
lende elektronische functies die
naargelang uw persoonlijke voor-
keur kunnen worden ingesteld. De
instellingen van deze functies kun-
nen worden gewijzigd met behulp
van het multi-informatiedisplay,
het navigatie-/multimediasysteem
of bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Functies van de auto
aanpassen aan de persoonlijke
voorkeur
WAARSCHUWING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie, aangezien
het hybridesysteem tijdens het instellen
moet draaien. In een afgesloten ruimte,
zoals een garage, kunnen uitlaatgassen
die het schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan zeer schadelijk zijn
voor de gezondheid.
OPMERKING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Zorg ervoor dat het hy bridesysteem tijdens
het instellen draait, om te voorkomen dat
de 12V-accu ontladen raakt.
YARIS_CROSS_HV_OM_Europe_OM52K60E.book Page 498 Tuesday, June 1, 2021 1:48 PM
