TOYOTA YARIS CROSS 2021 Kasutusjuhend (in Estonian)

420
YARIS CROSS Owner's Manual_Europe_M52K60_EE
6-3. Omal käel hooldamine

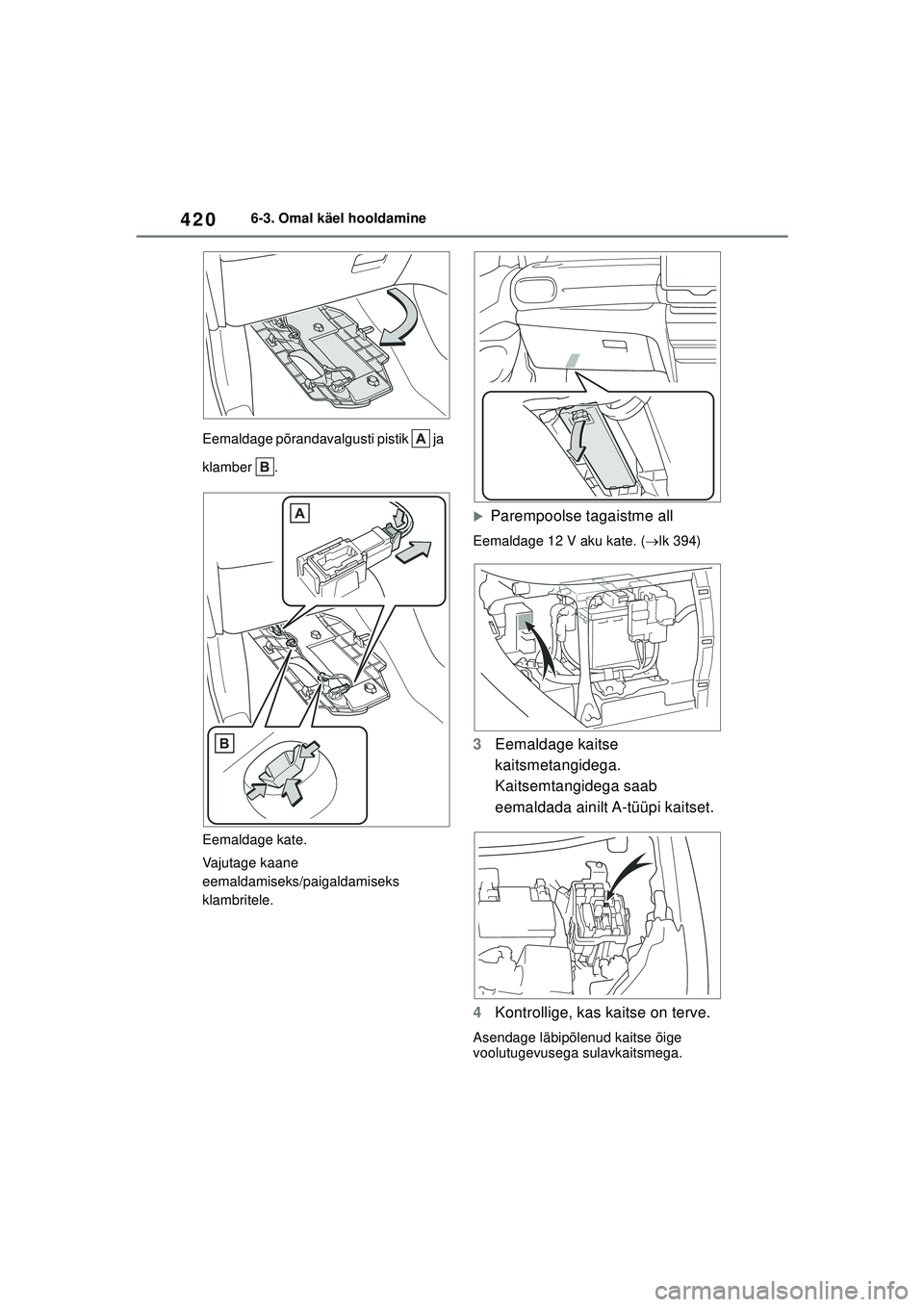

Eemaldage põrandavalgusti pistik ja
klamber .
Eemaldage kate.
Vajutage kaane
eemaldamiseks/paigaldamiseks
klambritele.
XParempoolse tagaistme all
Eemaldage 12 V aku kate. ( lk 394)
3 Eemaldage kaitse
kaitsmetangidega.
Kaitsemtangidega saab
eemaldada ainilt A-tüüpi kaitset.
4 Kontrollige, kas kaitse on terve.
Asendage läbipõlenud kaitse õige
voolutugevusega sulavkaitsmega.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 420 Wednesday, July 7, 2021 8:20 AM

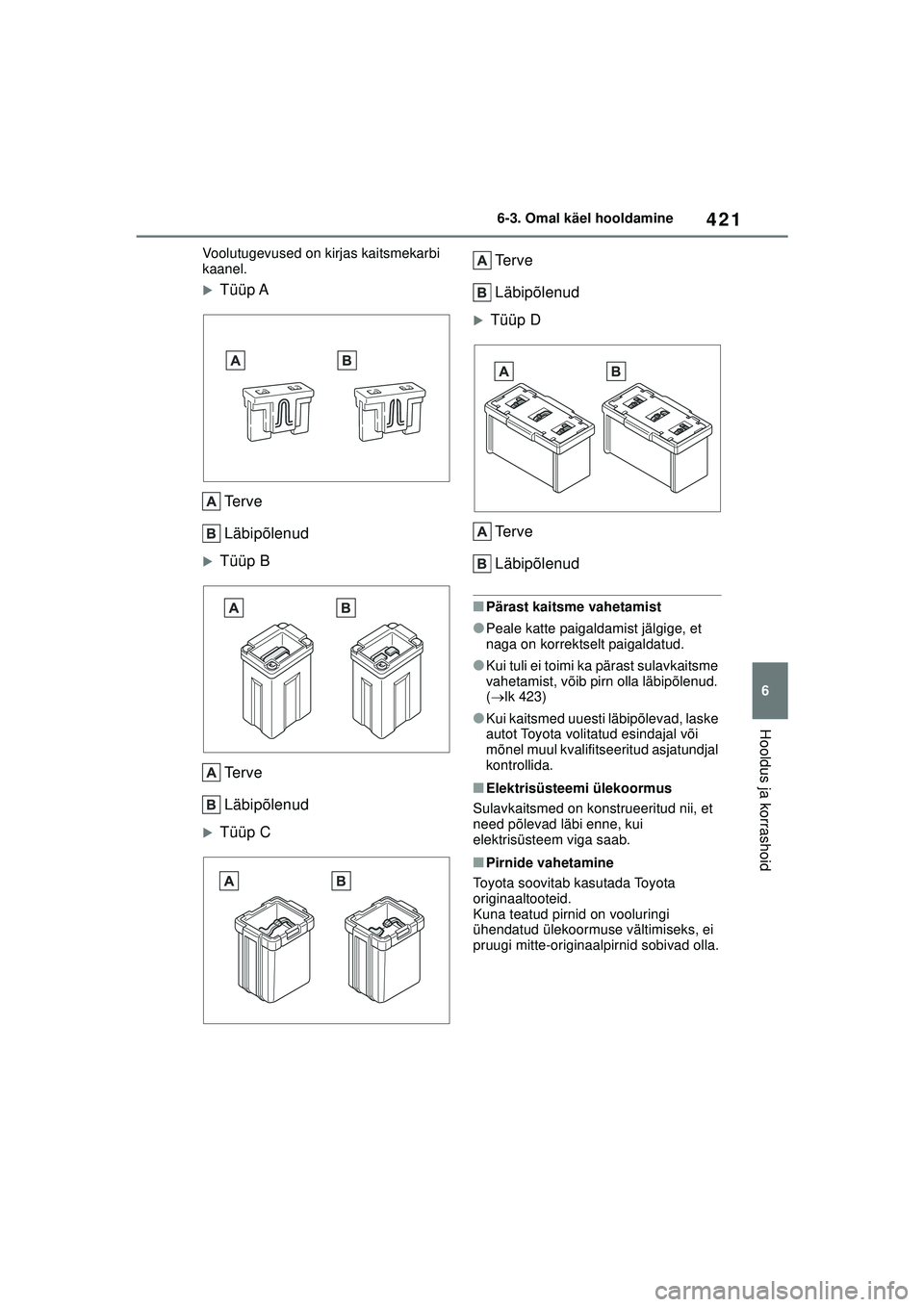

421
6
YARIS CROSS Owner's Manual_Europe_M52K60_EE
6-3. Omal käel hooldamine
Hooldus ja korrashoid
Voolutugevused on kirjas kaitsmekarbi
kaanel.
XTüüp ATe r v e
Läbipõlenud
XTüüp BTe r v e
Läbipõlenud
XTüüp C Te r v e
Läbipõlenud
XTüüp D
Te r v e
Läbipõlenud
■Pärast kaitsme vahetamist
●Peale katte paigaldamist jälgige, et
naga on korrektselt paigaldatud.
●Kui tuli ei toimi ka pärast sulavkaitsme
vahetamist, võib pirn olla läbipõlenud.
(  lk 423)
●Kui kaitsmed uuesti läbipõlevad, laske
autot Toyota volitatud esindajal või
mõnel muul kvalifitseeritud asjatundjal
kontrollida.
■Elektrisüsteemi ülekoormus
Sulavkaitsmed on konstrueeritud nii, et
need põlevad läbi enne, kui
elektrisüsteem viga saab.
■Pirnide vahetamine
Toyota soovitab kasutada Toyota
originaaltooteid.
Kuna teatud pirnid on vooluringi
ühendatud ülekoormuse vältimiseks, ei
pruugi mitte-originaalpirnid sobivad olla.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 421 Wednesday, July 7, 2021 8:20 AM

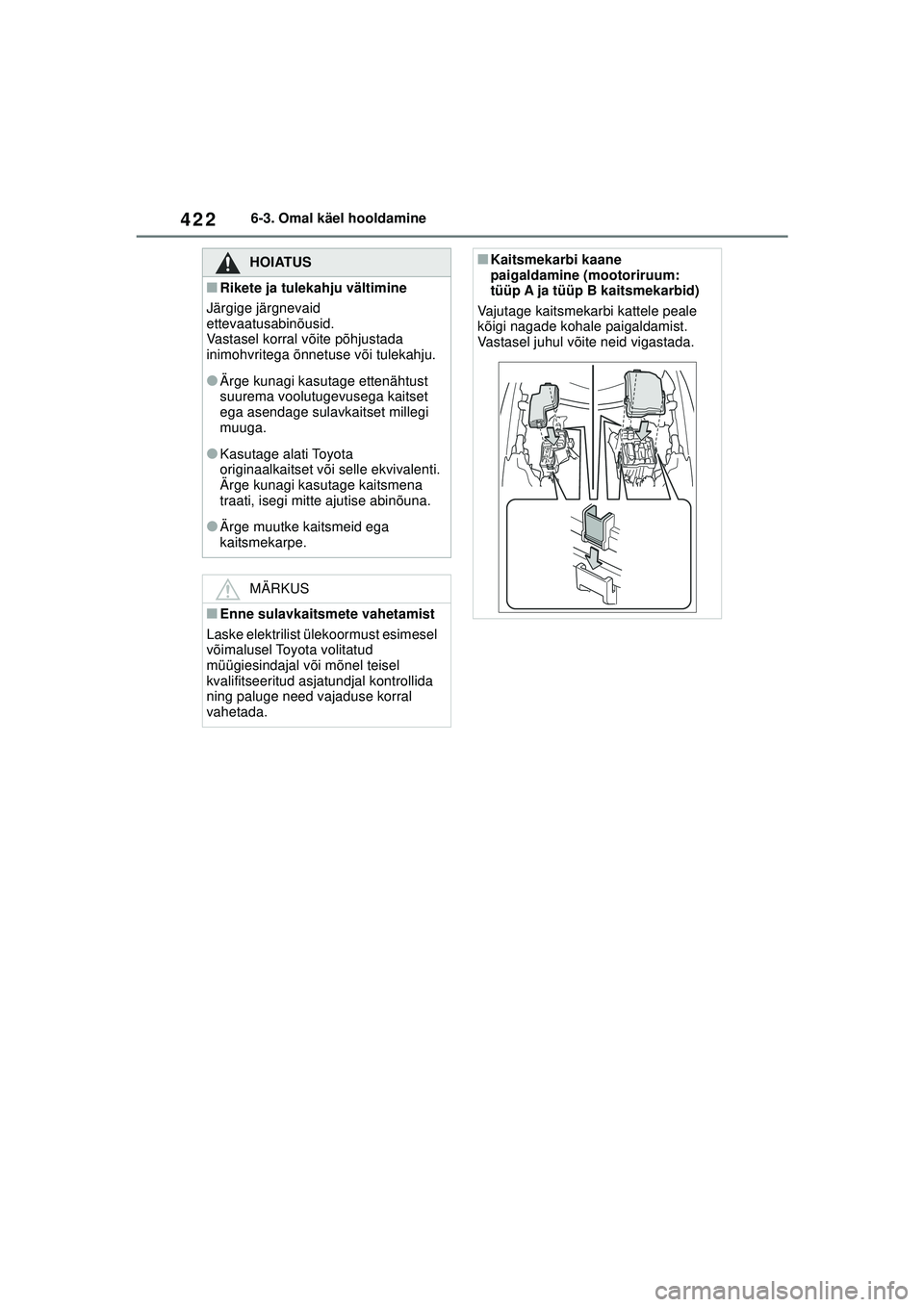

422
YARIS CROSS Owner's Manual_Europe_M52K60_EE
6-3. Omal käel hooldamine
HOIATUS
■Rikete ja tulekahju vältimine
Järgige järgnevaid
ettevaatusabinõusid.
Vastasel korral võite põhjustada
inimohvritega õnnetuse või tulekahju.
●Ärge kunagi kasutage ettenähtust
suurema voolutugevusega kaitset
ega asendage sulavkaitset millegi
muuga.
●Kasutage alati Toyota
originaalkaitset või selle ekvivalenti.
Ärge kunagi kasutage kaitsmena
traati, isegi mitte ajutise abinõuna.
●Ärge muutke kaitsmeid ega
kaitsmekarpe.
MÄRKUS
■Enne sulavkaitsmete vahetamist
Laske elektrilist ülekoormust esimesel
võimalusel Toyota volitatud
müügiesindajal või mõnel teisel
kvalifitseeritud asjatundjal kontrollida
ning paluge need vajaduse korral
vahetada.
■Kaitsmekarbi kaane
paigaldamine (mootoriruum:
tüüp A ja tüüp B kaitsmekarbid)
Vajutage kaitsmekarbi kattele peale
kõigi nagade kohale paigaldamist.
Vastasel juhul võite neid vigastada.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 422 Wednesday, July 7, 2021 8:20 AM

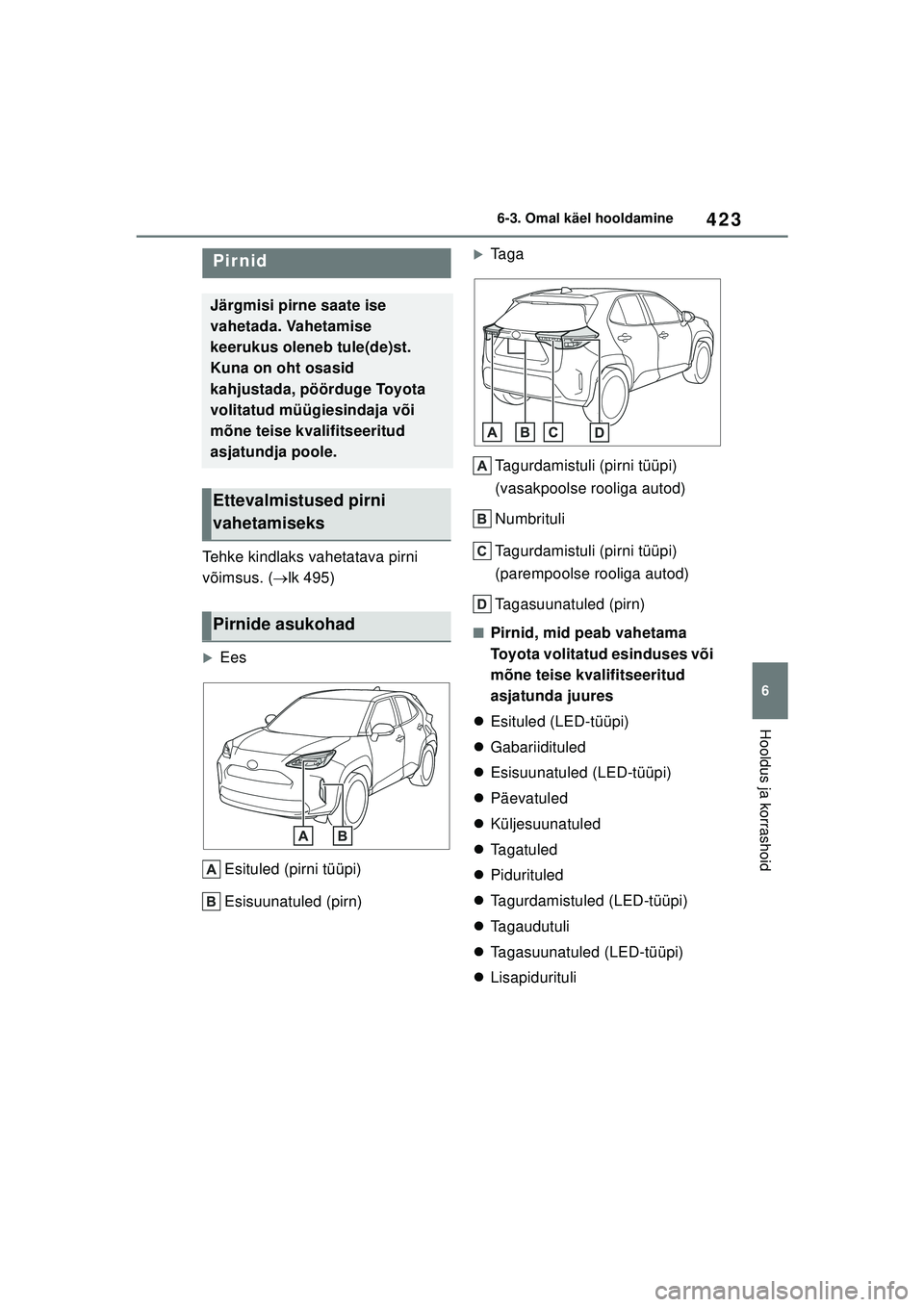

423
6
YARIS CROSS Owner's Manual_Europe_M52K60_EE
6-3. Omal käel hooldamine
Hooldus ja korrashoid
Tehke kindlaks vahetatava pirni
võimsus. (lk 495)
XEes
Esituled (pirni tüüpi)
Esisuunatuled (pirn)
XTa g aTagurdamistuli (pirni tüüpi)
(vasakpoolse rooliga autod)
Numbrituli
Tagurdamistuli (pirni tüüpi)
(parempoolse rooliga autod)
Tagasuunatuled (pirn)
■Pirnid, mid peab vahetama
Toyota volitatud esinduses või
mõne teise kvalifitseeritud
asjatunda juures
 Esituled (LED-tüüpi)
 Gabariidituled
 Esisuunatuled (LED-tüüpi)
 Päevatuled
 Küljesuunatuled
 Tagatuled
 Pidurituled
 Tagurdamistuled (LED-tüüpi)
 Tagaudutuli
 Tagasuunatuled (LED-tüüpi)
 Lisapidurituli
Pirnid
Järgmisi pirne saate ise
vahetada. Vahetamise
keerukus oleneb tule(de)st.
Kuna on oht osasid
kahjustada, pöörduge Toyota
volitatud müügiesindaja või
mõne teise kvalifitseeritud
asjatundja poole.
Ettevalmistused pirni
vahetamiseks
Pirnide asukohad
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 423 Wednesday, July 7, 2021 8:20 AM

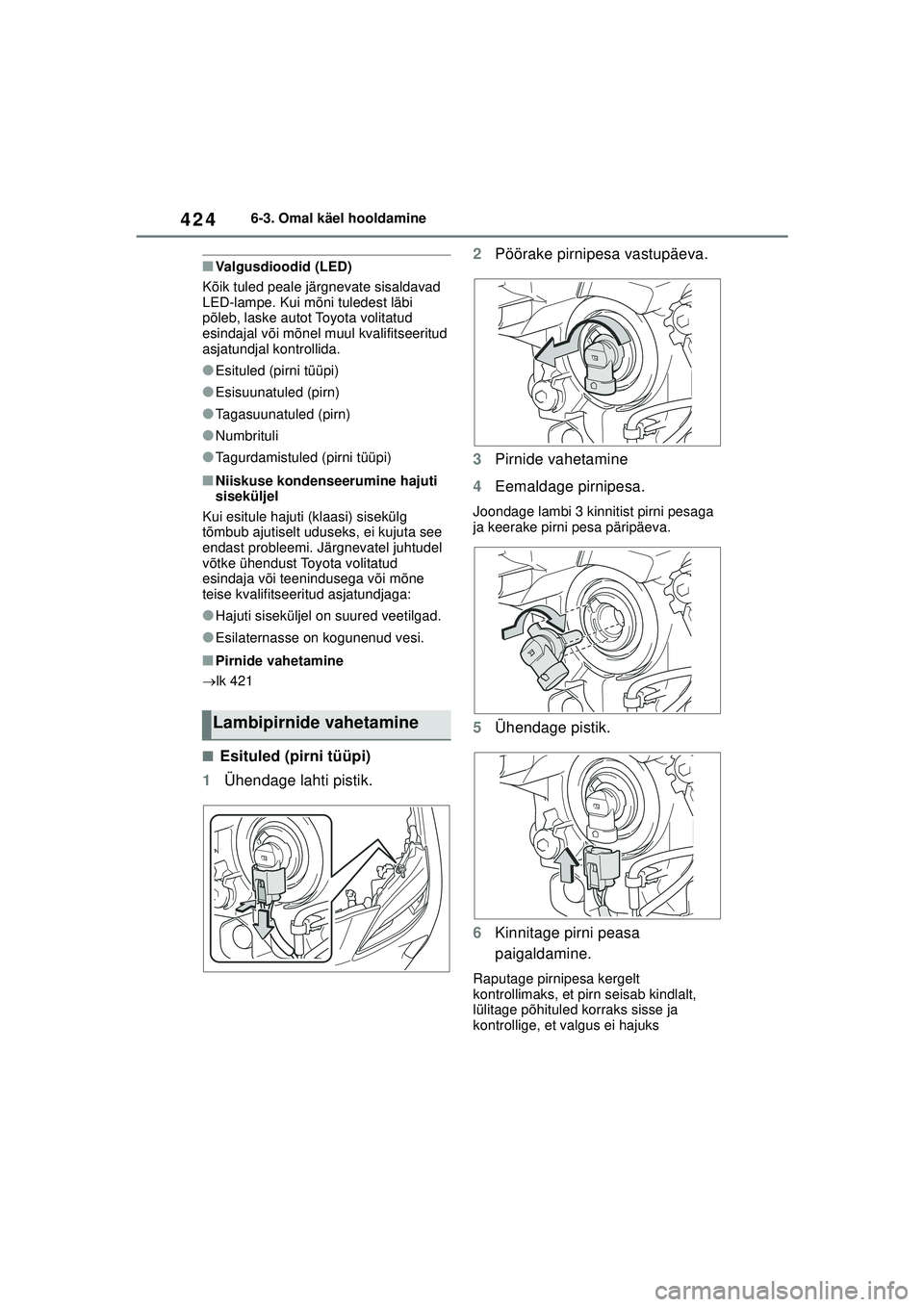

424
YARIS CROSS Owner's Manual_Europe_M52K60_EE
6-3. Omal käel hooldamine
■Valgusdioodid (LED)
Kõik tuled peale järgnevate sisaldavad
LED-lampe. Kui mõni tuledest läbi
põleb, laske autot Toyota volitatud
esindajal või mõnel muul kvalifitseeritud
asjatundjal kontrollida.
●Esituled (pirni tüüpi)
●Esisuunatuled (pirn)
●Tagasuunatuled (pirn)
●Numbrituli
●Tagurdamistuled (pirni tüüpi)
■Niiskuse kondenseerumine hajuti
siseküljel
Kui esitule hajuti (klaasi) sisekülg
tõmbub ajutiselt uduseks, ei kujuta see
endast probleemi. Järgnevatel juhtudel
võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga:
●Hajuti siseküljel on suured veetilgad.
●Esilaternasse on kogunenud vesi.
■Pirnide vahetamine
 lk 421
■Esituled (pirni tüüpi)
1 Ühendage lahti pistik. 2
Pöörake pirnipesa vastupäeva.
3 Pirnide vahetamine
4 Eemaldage pirnipesa.
Joondage lambi 3 kinnitist pirni pesaga
ja keerake pirni pesa päripäeva.
5Ühendage pistik.
6 Kinnitage pirni peasa
paigaldamine.
Raputage pirnipesa kergelt
kontrollimaks, et pirn seisab kindlalt,
lülitage põhituled korraks sisse ja
kontrollige, et valgus ei hajuks
Lambipirnide vahetamine
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 424 Wednesday, July 7, 2021 8:20 AM

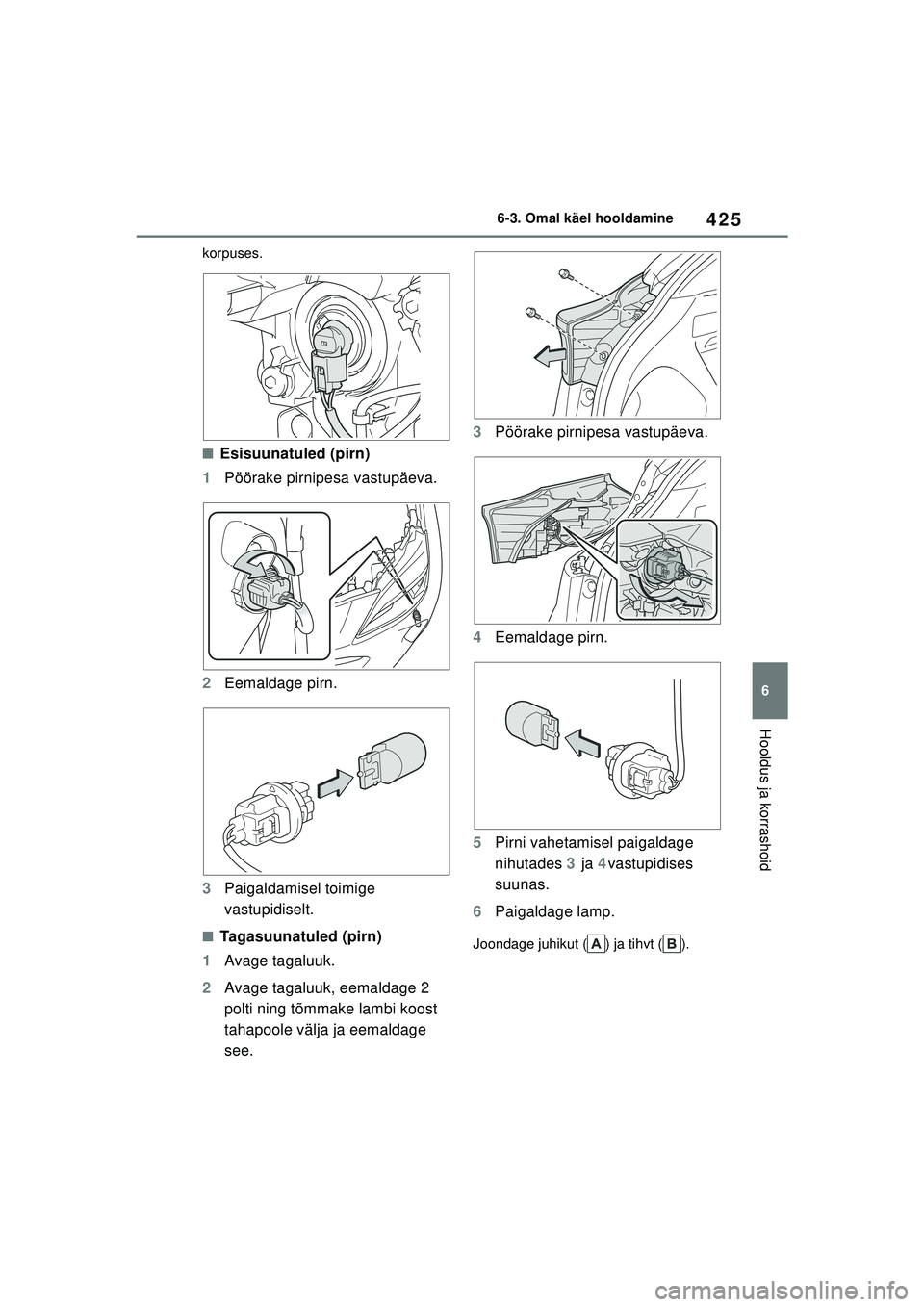

425
6
YARIS CROSS Owner's Manual_Europe_M52K60_EE
6-3. Omal käel hooldamine
Hooldus ja korrashoid
korpuses.
■Esisuunatuled (pirn)
1 Pöörake pirnipesa vastupäeva.
2 Eemaldage pirn.
3 Paigaldamisel toimige
vastupidiselt.
■Tagasuunatuled (pirn)
1 Avage tagaluuk.
2 Avage tagaluuk, eemaldage 2
polti ning tõmmake lambi koost
tahapoole välja ja eemaldage
see. 3
Pöörake pirnipesa vastupäeva.
4 Eemaldage pirn.
5 Pirni vahetamisel paigaldage
nihutades 3 ja 4 vastupidises
suunas.
6 Paigaldage lamp.Joondage juhikut ( ) ja tihvt ( ).
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 425 Wednesday, July 7, 2021 8:20 AM

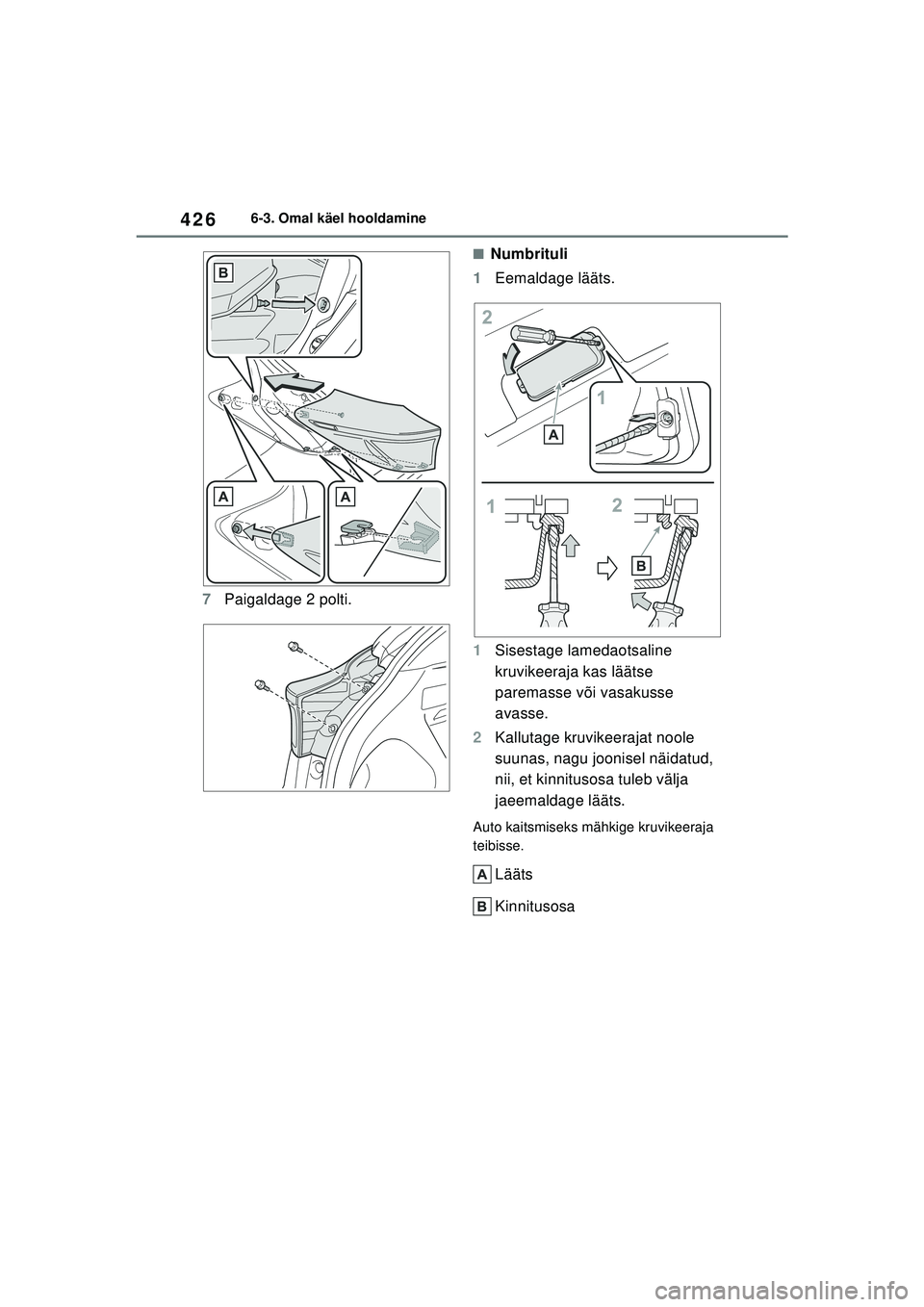

426
YARIS CROSS Owner's Manual_Europe_M52K60_EE
6-3. Omal käel hooldamine
7Paigaldage 2 polti.
■Numbrituli
1 Eemaldage lääts.
1 Sisestage lamedaotsaline
kruvikeeraja kas läätse
paremasse või vasakusse
avasse.
2 Kallutage kruvikeerajat noole
suunas, nagu joonisel näidatud,
nii, et kinnitusosa tuleb välja
jaeemaldage lääts.
Auto kaitsmiseks mähkige kruvikeeraja
teibisse.
Lääts
Kinnitusosa
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 426 Wednesday, July 7, 2021 8:20 AM

427
6
YARIS CROSS Owner's Manual_Europe_M52K60_EE
6-3. Omal käel hooldamine
Hooldus ja korrashoid

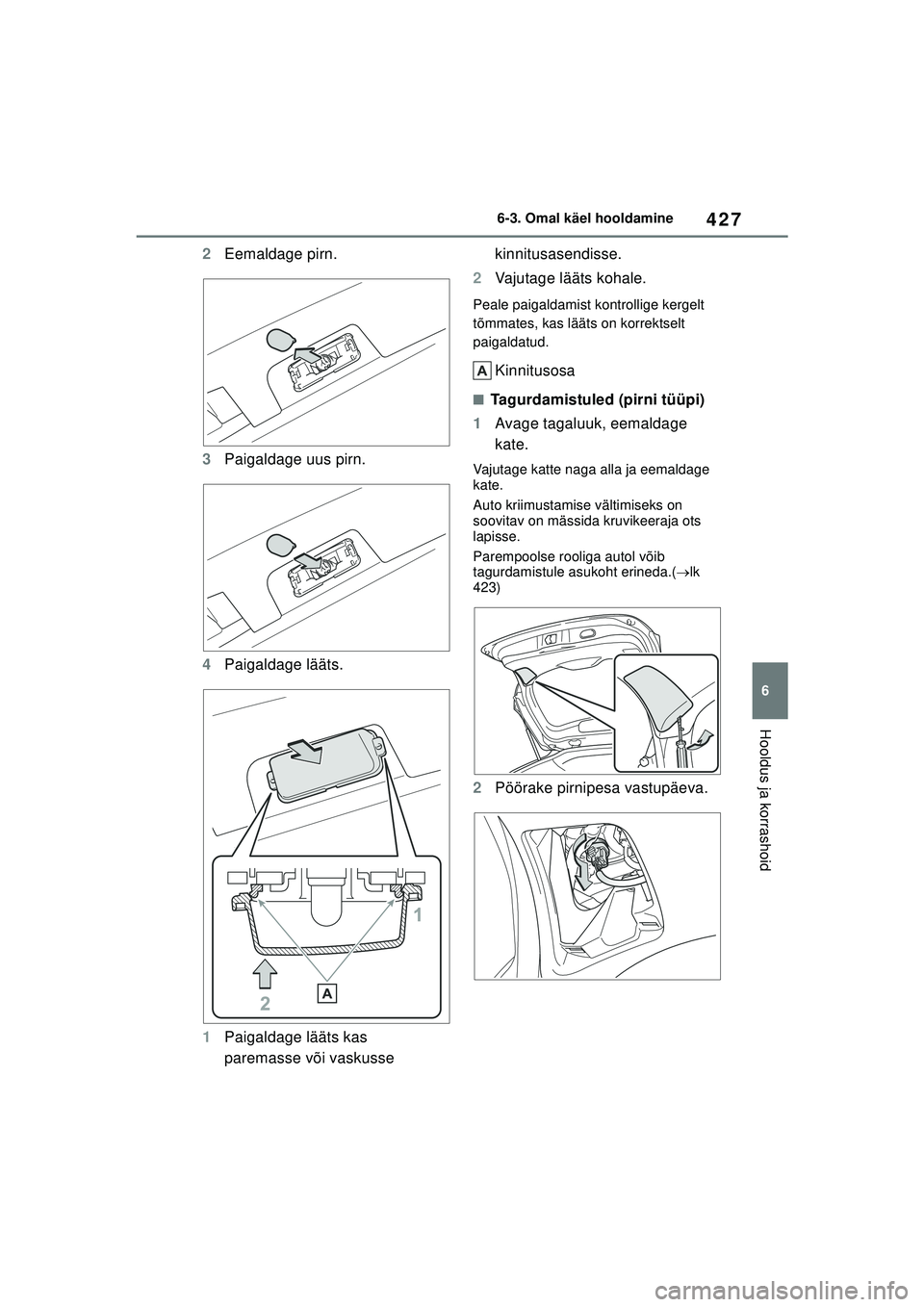

2Eemaldage pirn.
3 Paigaldage uus pirn.
4 Paigaldage lääts.
1 Paigaldage lääts kas
paremasse või vaskusse kinnitusasendisse.
2 Vajutage lääts kohale.
Peale paigaldamist kontrollige kergelt
tõmmates, kas lääts on korrektselt
paigaldatud.
Kinnitusosa
■Tagurdamistuled (pirni tüüpi)
1 Avage tagaluuk, eemaldage
kate.
Vajutage katte naga alla ja eemaldage
kate.
Auto kriimustamise vältimiseks on
soovitav on mässida kruvikeeraja ots
lapisse.
Parempoolse rooliga autol võib
tagurdamistule asukoht erineda.( lk
423)
2 Pöörake pirnipesa vastupäeva.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 427 Wednesday, July 7, 2021 8:20 AM

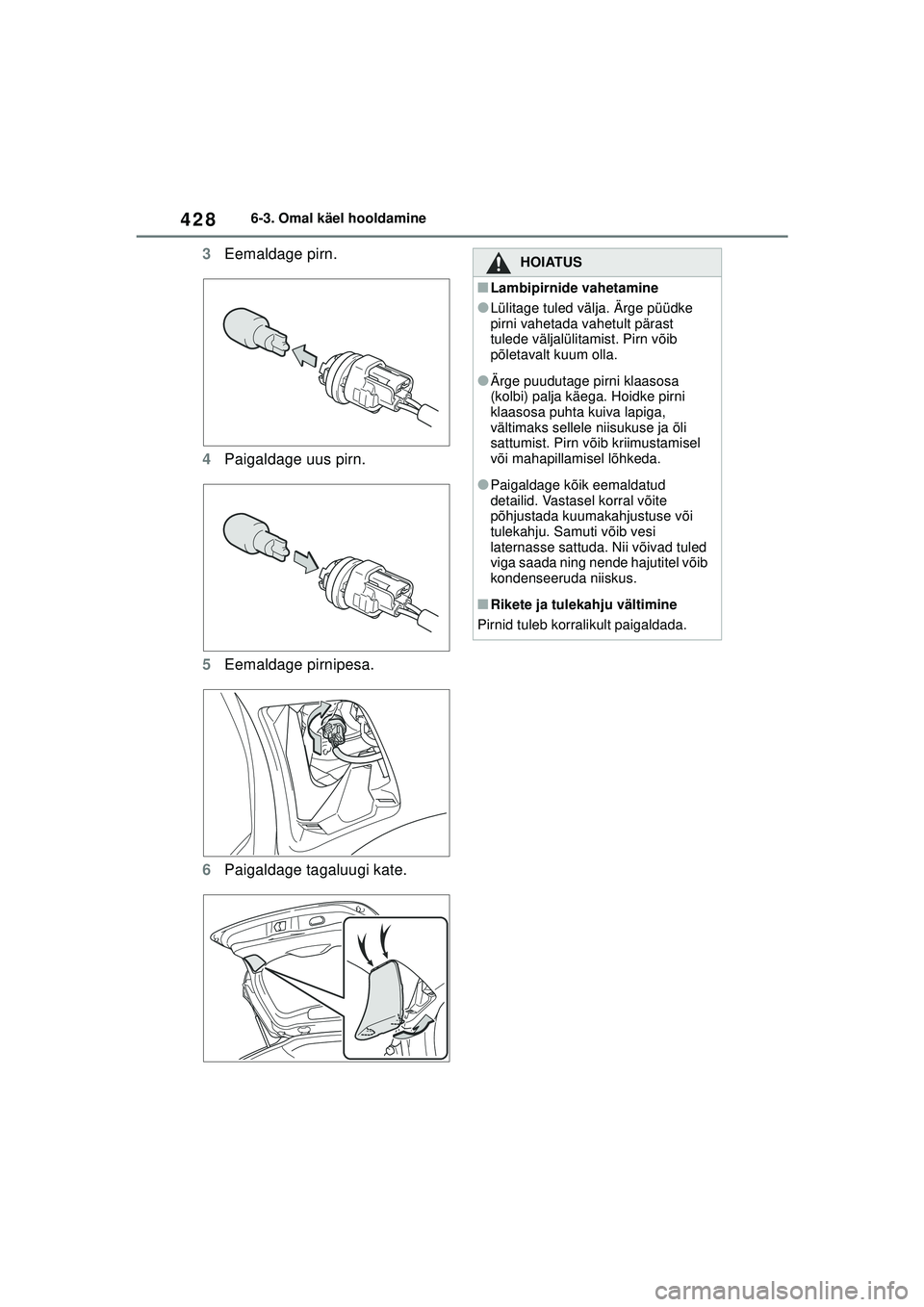

428
YARIS CROSS Owner's Manual_Europe_M52K60_EE
6-3. Omal käel hooldamine
3Eemaldage pirn.
4 Paigaldage uus pirn.
5 Eemaldage pirnipesa.
6 Paigaldage tagaluugi kate.HOIATUS
■Lambipirnide vahetamine
●Lülitage tuled välja. Ärge püüdke
pirni vahetada vahetult pärast
tulede väljalülitamist. Pirn võib
põletavalt kuum olla.
●Ärge puudutage pirni klaasosa
(kolbi) palja käega. Hoidke pirni
klaasosa puhta kuiva lapiga,
vältimaks sellele niisukuse ja õli
sattumist. Pirn võib kriimustamisel
või mahapillamisel lõhkeda.
●Paigaldage kõik eemaldatud
detailid. Vastasel korral võite
põhjustada kuumakahjustuse või
tulekahju. Samuti võib vesi
laternasse sattuda. Nii võivad tuled
viga saada ning nende hajutitel võib
kondenseeruda niiskus.
■Rikete ja tulekahju vältimine
Pirnid tuleb korralikult paigaldada.
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 428 Wednesday, July 7, 2021 8:20 AM

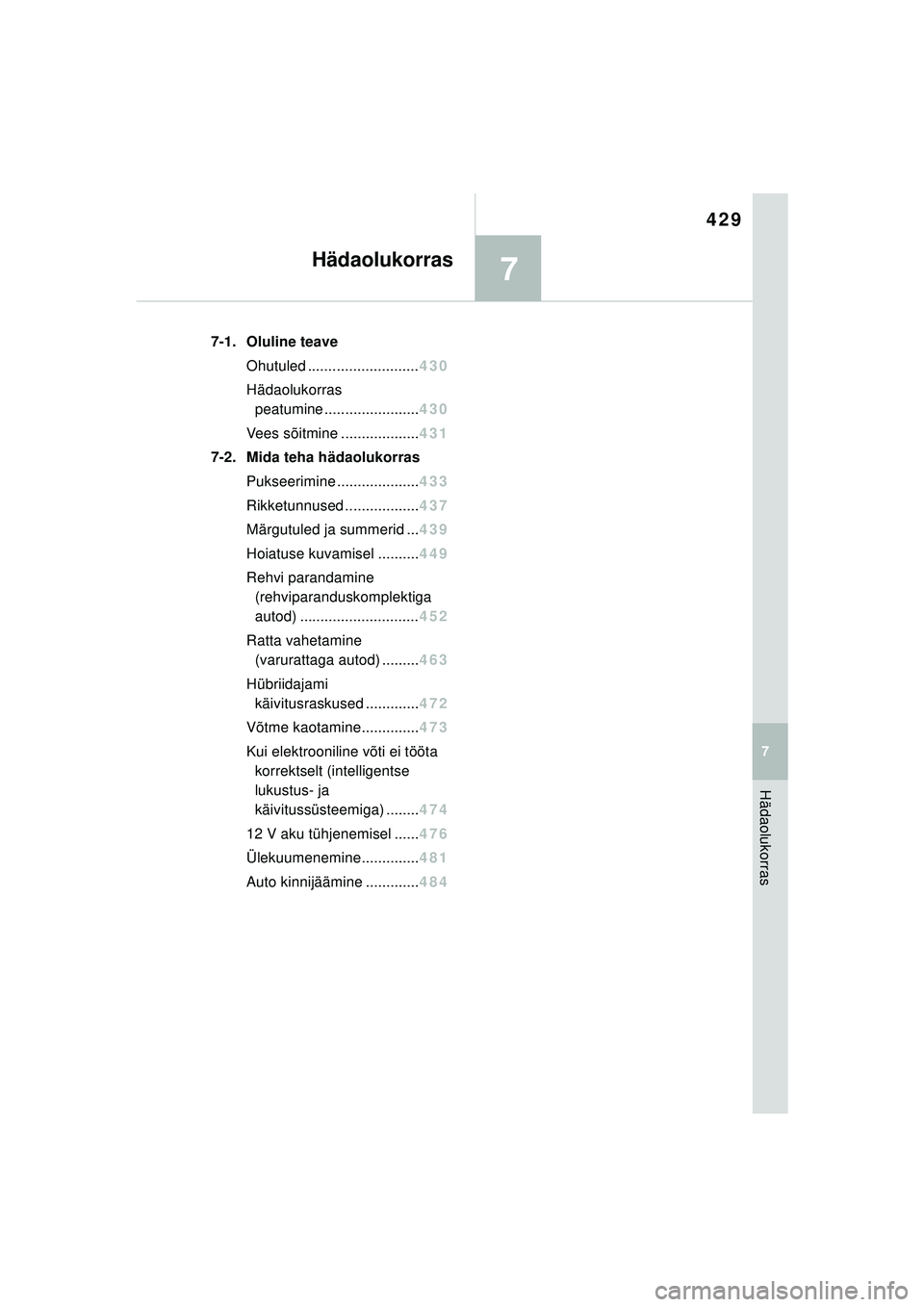

7
429
YARIS CROSS Owner's Manual_Europe_M52K60_EE
7
Hädaolukorras
Hädaolukorras
7-1. Oluline teaveOhutuled ........................... 430
Hädaolukorras peatumine ....................... 430
Vees sõitmine ................... 431
7-2. Mida teha hädaolukorras
Pukseerimine .................... 433
Rikketunnused .................. 437
Märgutuled ja summerid ... 439
Hoiatuse kuvamisel .......... 449
Rehvi parandamine (rehviparanduskomplektiga
autod) ............................. 452
Ratta vahetamine (varurattaga autod) ......... 463
Hübriidajami käivitusraskused ............. 472
Võtme kaotamine.............. 473
Kui elektrooniline võti ei tööta korrektselt (intelligentse
lukustus- ja
käivitussüsteemiga) ........ 474
12 V aku tühjenemisel ...... 476
Ülekuum enemine.............. 481
Auto kinnijäämine ............. 484
YARIS_CROSS_HV_OM_Europe_OM52K60EE.book Page 429 Wednesday, July 7, 2021 8:20 AM
