TOYOTA YARIS CROSS 2021 Manuale duso (in Italian)

449
7
YARIS CROSS HV Owner's Manual_Europe_M52K64_it

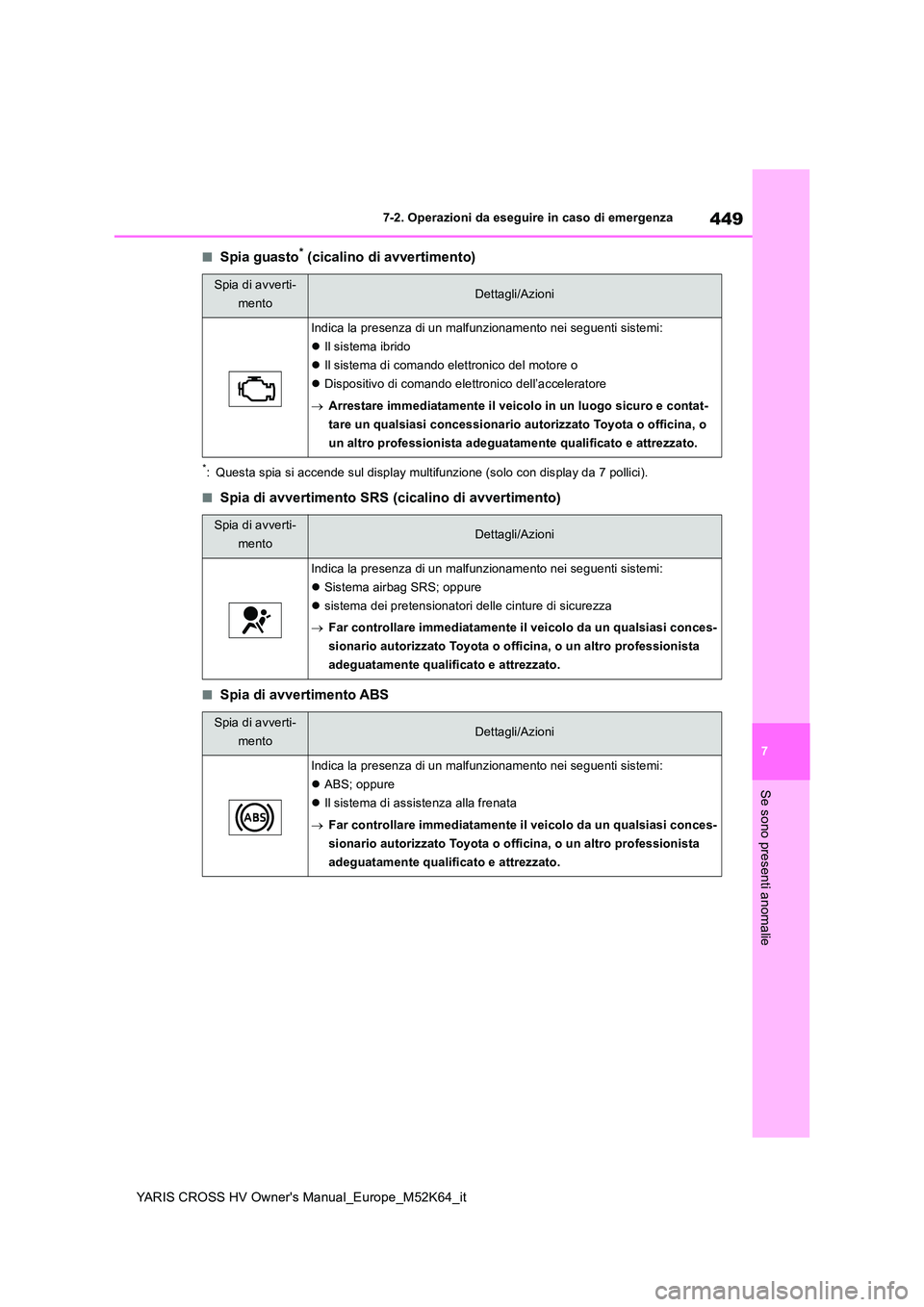

7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Spia guasto* (cicalino di avvertimento)
*: Questa spia si accende sul display multifunzione (solo con display da 7 pollici).
■Spia di avvertimento SRS (cicalino di avvertimento)
■Spia di avvertimento ABS
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
 Il sistema ibrido
 Il sistema di comando elettronico del motore o
 Dispositivo di comando elettronico dell’acceleratore
 Arrestare immediatamente il veicolo in un luogo sicuro e contat-
tare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
 Sistema airbag SRS; oppure
 sistema dei pretensionatori delle cinture di sicurezza
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
 ABS; oppure
 Il sistema di assistenza alla frenata
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.

450
YARIS CROSS HV Owner's Manual_Europe_M52K64_it

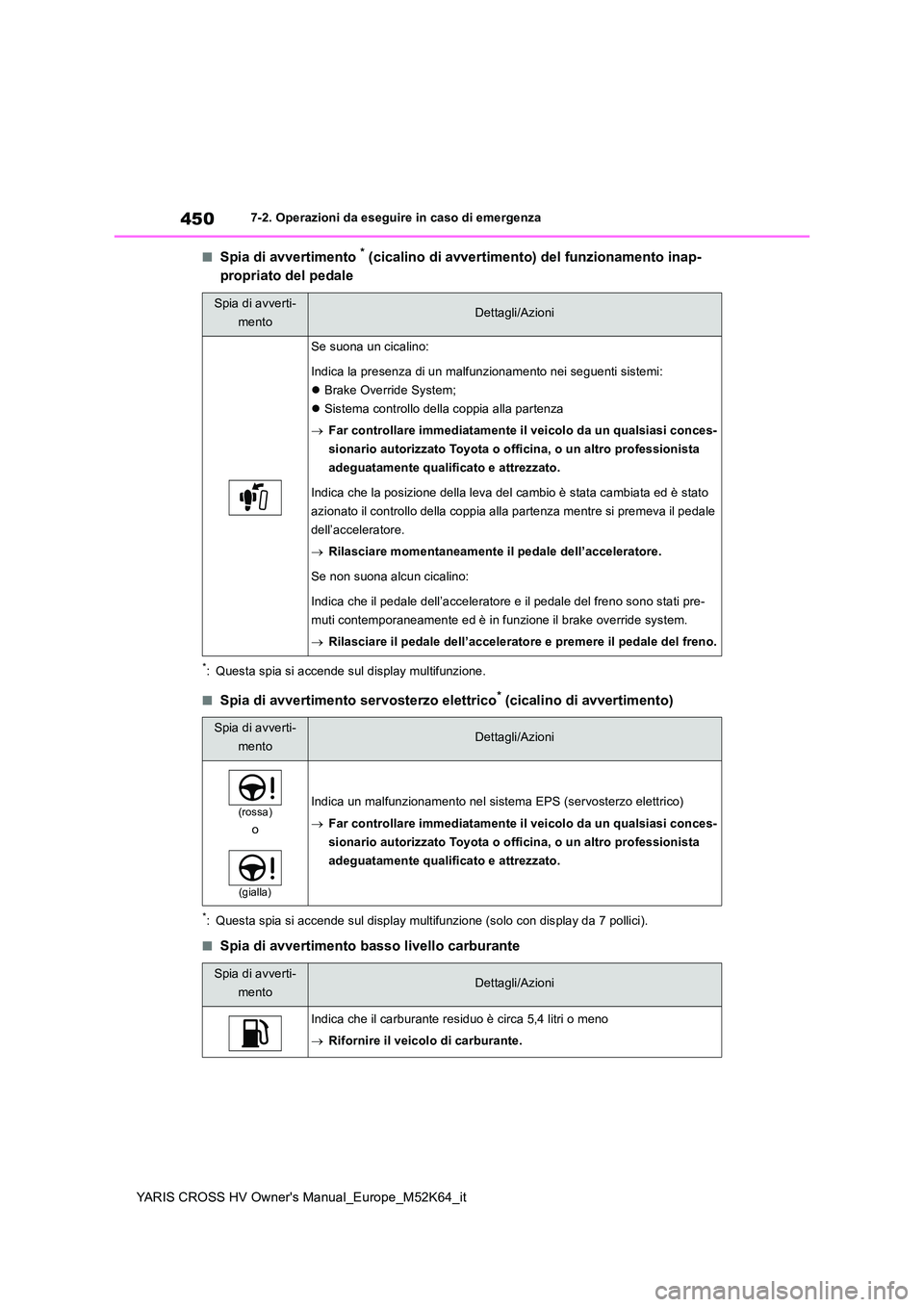

7-2. Operazioni da eseguire in caso di emergenza
■Spia di avvertimento * (cicalino di avvertimento) del funzionamento inap-
propriato del pedale
*: Questa spia si accende sul display multifunzione.
■Spia di avvertimento servosterzo elettrico* (cicalino di avvertimento)
*: Questa spia si accende sul displ ay multifunzione (solo con display da 7 pollici).
■Spia di avvertimento basso livello carburante
Spia di avverti-
mentoDettagli/Azioni
Se suona un cicalino:
Indica la presenza di un malfunzionamento nei seguenti sistemi:
 Brake Override System;
 Sistema controllo della coppia alla partenza
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Indica che la posizione della leva del cambio è stata cambiata ed è stato
azionato il controllo della coppia alla partenza mentre si prem eva il pedale
dell’acceleratore.
 Rilasciare momentaneamente il pedale dell’acceleratore.
Se non suona alcun cicalino:
Indica che il pedale dell’acceleratore e il pedale del freno so no stati pre-
muti contemporaneamente ed è in funzione il brake override syst em.
 Rilasciare il pedale dell’acceleratore e premere il pedale del freno.
Spia di avverti-
mentoDettagli/Azioni
(rossa)
o
(gialla)
Indica un malfunzionamento nel sistema EPS (servosterzo elettri co)
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
Indica che il carburante residuo è circa 5,4 litri o meno
 Rifornire il veicolo di carburante.

451
7
YARIS CROSS HV Owner's Manual_Europe_M52K64_it

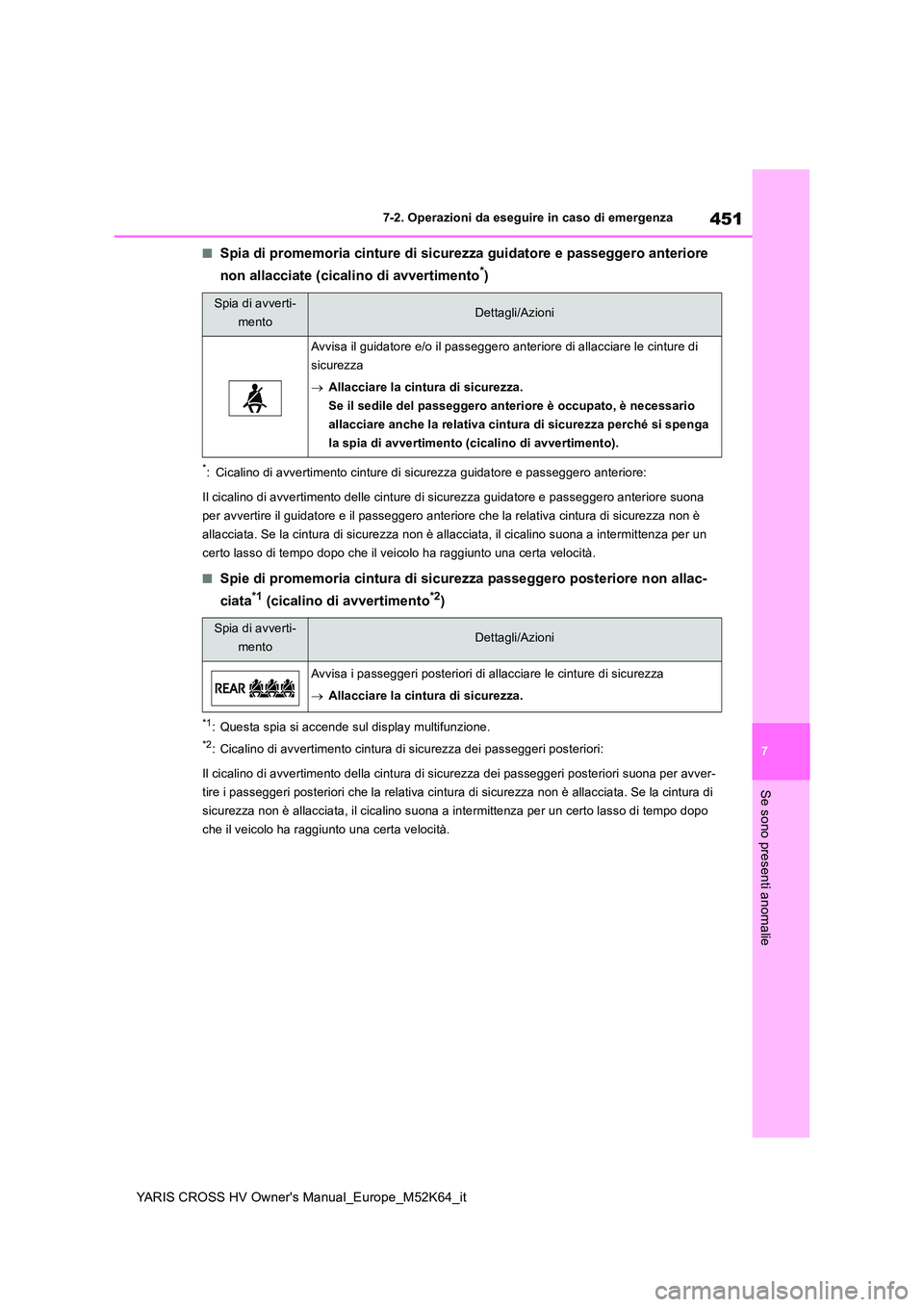

7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Spia di promemoria cinture di sicurezza guidatore e passeggero anteriore
non allacciate (cicalino di avvertimento*)
*: Cicalino di avvertimento cinture di sicurezza guidatore e pass eggero anteriore:
Il cicalino di avvertimento delle cinture di sicurezza guidator e e passeggero anteriore suona
per avvertire il guidatore e il passeggero anteriore che la rel ativa cintura di sicurezza non è
allacciata. Se la cintura di sicurezza non è allacciata, il cic alino suona a intermittenza per un
certo lasso di tempo dopo che il veicolo ha raggiunto una certa velocità.
■Spie di promemoria cintura di sicurezza passeggero posteriore non allac-
ciata*1 (cicalino di avvertimento*2)
*1: Questa spia si accende sul display multifunzione.
*2: Cicalino di avvertimento cintura di sicurezza dei passeggeri p osteriori:
Il cicalino di avvertimento della cintura di sicurezza dei pass eggeri posteriori suona per avver-
tire i passeggeri posteriori che la relativa cintura di sicurezza non è allacciata. Se la cintura di
sicurezza non è allacciata, il cicalino suona a intermittenza p er un certo lasso di tempo dopo
che il veicolo ha raggiunto una certa velocità.
Spia di avverti-
mentoDettagli/Azioni
Avvisa il guidatore e/o il passeggero anteriore di allacciare l e cinture di
sicurezza
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è necessario
allacciare anche la relativa cintura di sicurezza perché si spe nga
la spia di avvertimento (cicalino di avvertimento).
Spia di avverti-
mentoDettagli/Azioni
Avvisa i passeggeri posteriori di allacciare le cinture di sicu rezza
 Allacciare la cintura di sicurezza.

452
YARIS CROSS HV Owner's Manual_Europe_M52K64_it

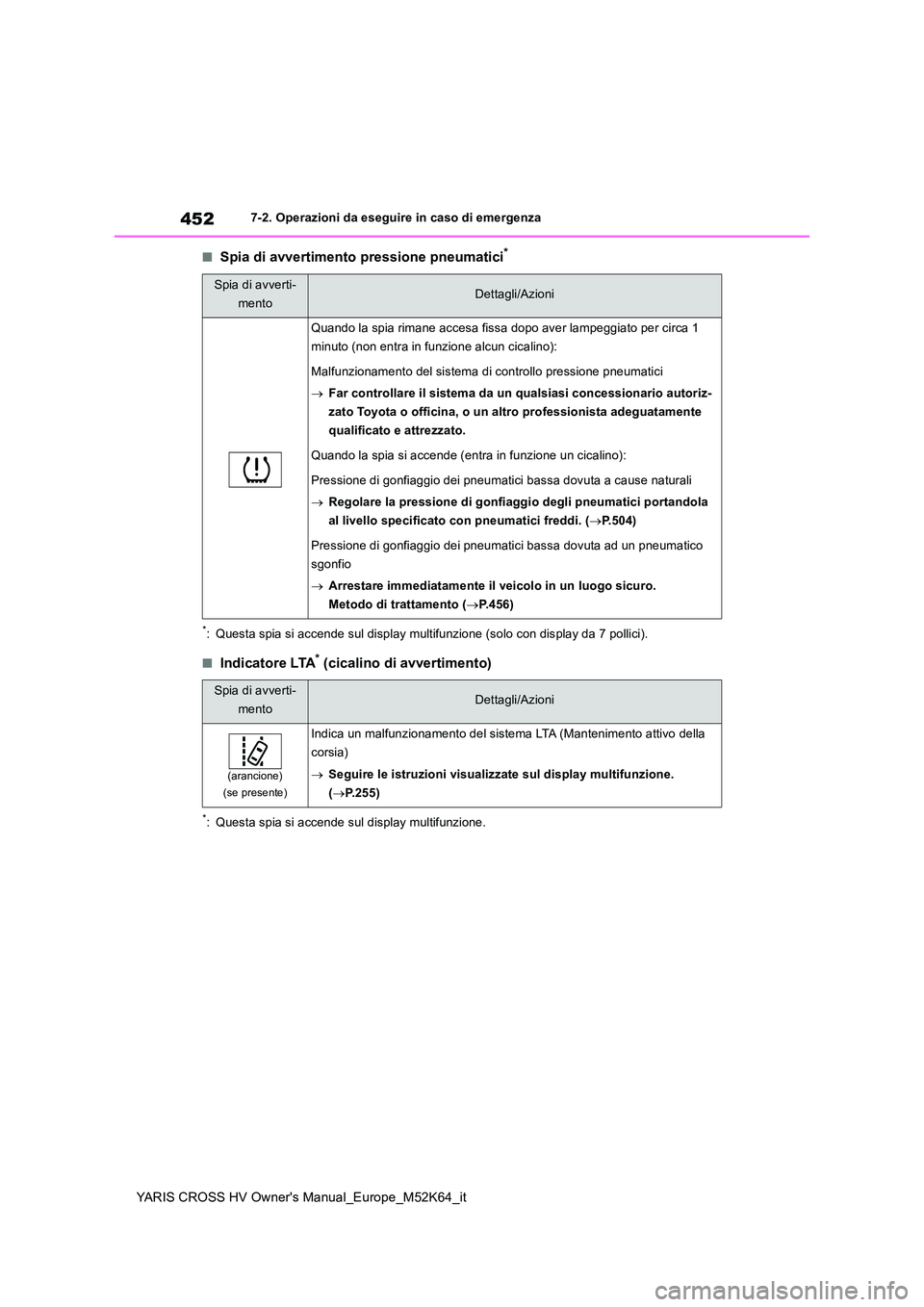

7-2. Operazioni da eseguire in caso di emergenza
■Spia di avvertimento pressione pneumatici*
*: Questa spia si accende sul display multifunzione (solo con display da 7 pollici).
■Indicatore LTA* (cicalino di avvertimento)
*: Questa spia si accende sul display multifunzione.
Spia di avverti-
mentoDettagli/Azioni
Quando la spia rimane accesa fissa dopo aver lampeggiato per ci rca 1
minuto (non entra in funzione alcun cicalino):
Malfunzionamento del sistema di controllo pressione pneumatici
 Far controllare il sistema da un qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Quando la spia si accende (entra in funzione un cicalino):
Pressione di gonfiaggio dei pneumatici bassa dovuta a cause nat urali
 Regolare la pressione di gonfiaggio degli pneumatici portandola
al livello specificato con pneumatici freddi. ( P.504)
Pressione di gonfiaggio dei pneumatici bassa dovuta ad un pneum atico
sgonfio
 Arrestare immediatamente il veicolo in un luogo sicuro.
Metodo di trattamento ( P.456)
Spia di avverti-
mentoDettagli/Azioni
(arancione)
(se presente)
Indica un malfunzionamento del sistema LTA (Mantenimento attivo della
corsia)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.255)

453
7
YARIS CROSS HV Owner's Manual_Europe_M52K64_it

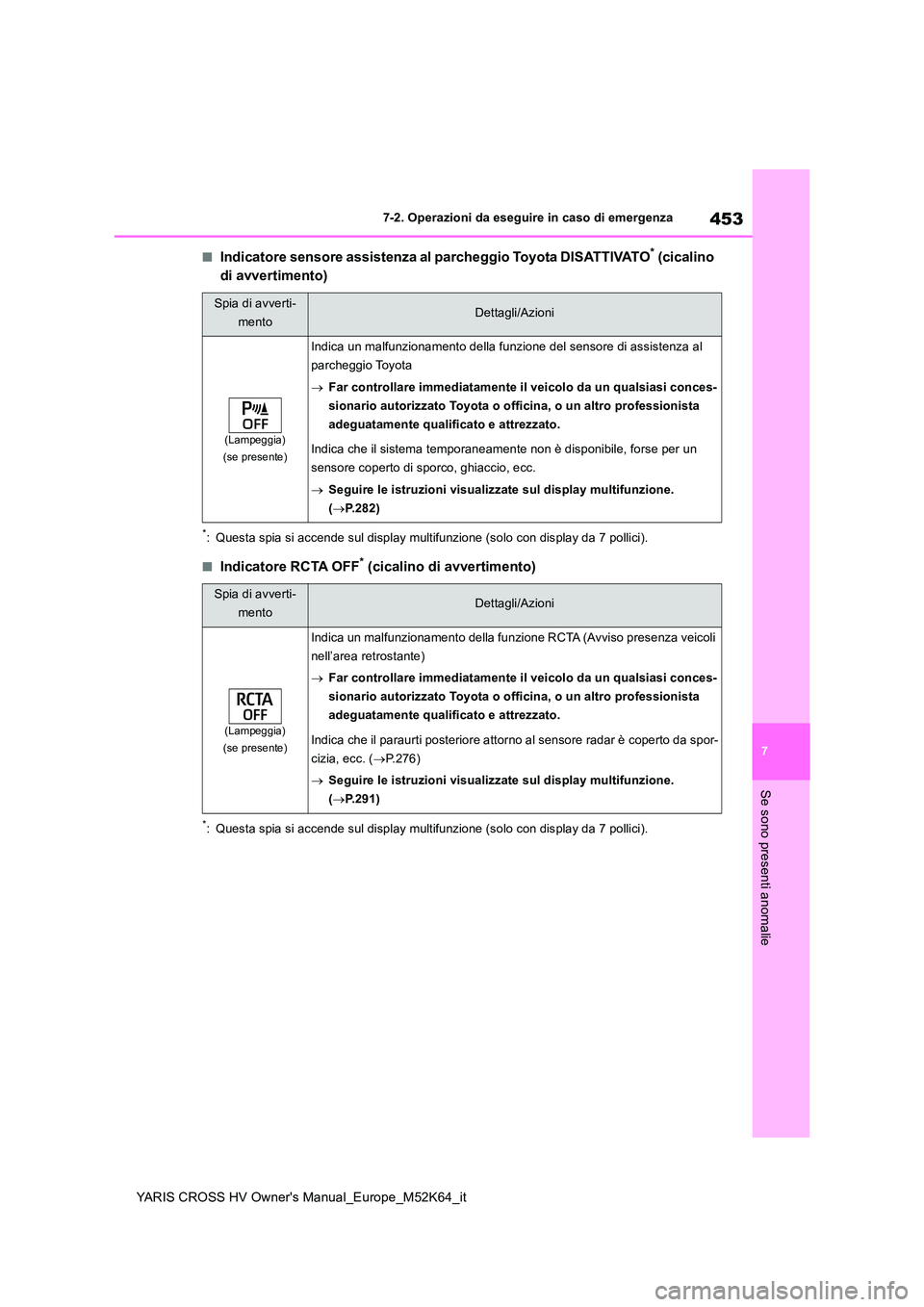

7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Indicatore sensore assistenza al parcheggio Toyota DISATTIVATO* (cicalino
di avvertimento)
*: Questa spia si accende sul displ ay multifunzione (solo con display da 7 pollici).
■Indicatore RCTA OFF* (cicalino di avvertimento)
*: Questa spia si accende sul display multifunzione (solo con display da 7 pollici).
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funzione del sensore di assist enza al
parcheggio Toyota
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Indica che il sistema temporaneamente non è disponibile, forse per un
sensore coperto di sporco, ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.282)
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funzione RCTA (Avviso presenza v eic oli
nell’area retrostante)
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Indica che il paraurti posterior e attorno al sensore radar è coperto da spor-
cizia, ecc. ( P.276)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.291)

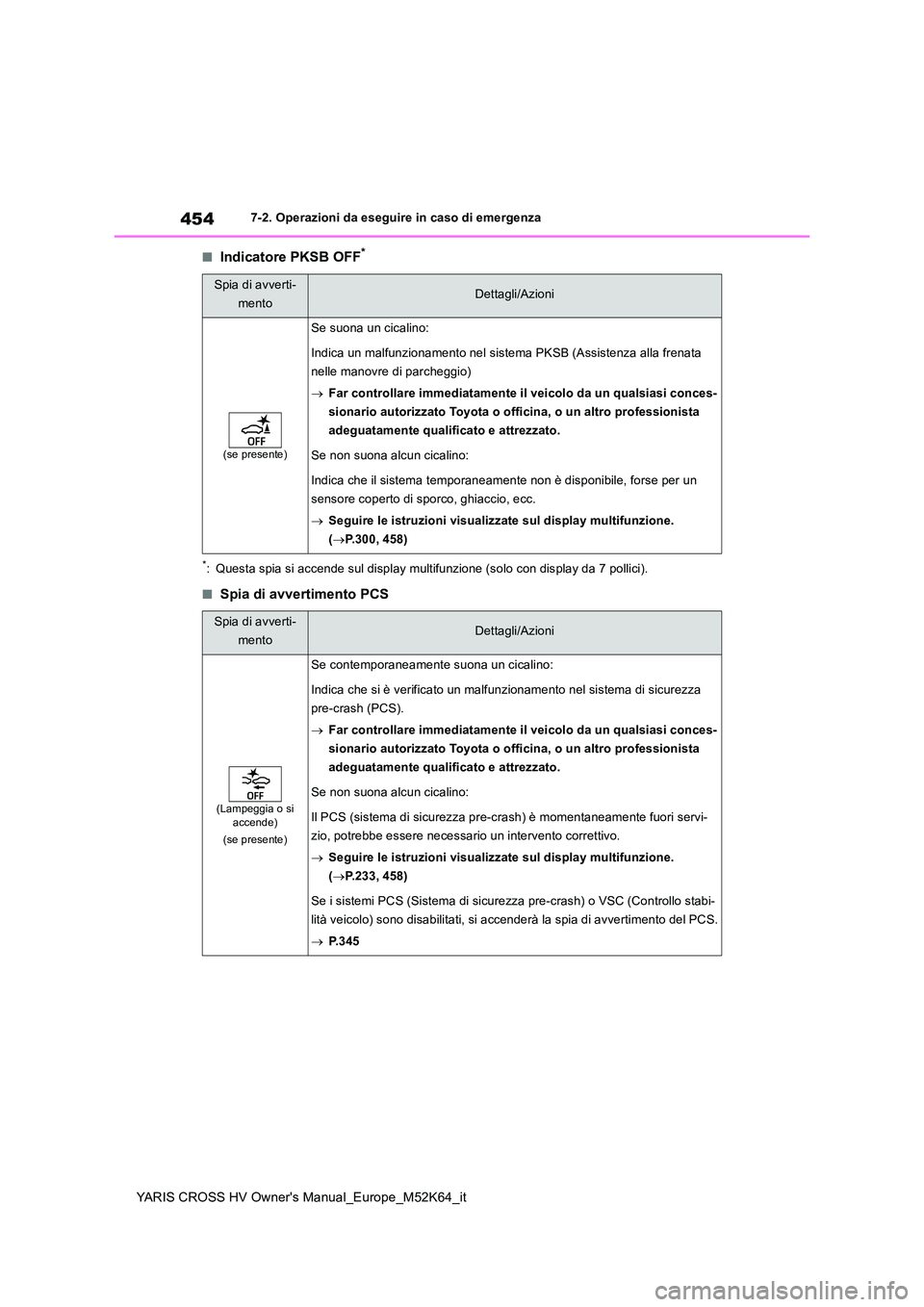

454
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
■Indicatore PKSB OFF*
*: Questa spia si accende sul display multifunzione (solo con display da 7 pollici).
■Spia di avvertimento PCS
Spia di avverti-
mentoDettagli/Azioni
(se presente)
Se suona un cicalino:
Indica un malfunzionamento nel sistema PKSB (Assistenza alla fr enata
nelle manovre di parcheggio)
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Se non suona alcun cicalino:
Indica che il sistema temporaneamente non è disponibile, forse per un
sensore coperto di sporco, ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.300, 458)
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia o si accende)
(se presente)
Se contemporaneamente suona un cicalino:
Indica che si è verificato un malfunzionamento nel sistema di s icurezza
pre-crash (PCS).
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Se non suona alcun cicalino:
Il PCS (sistema di sicurezza pre-crash) è momentaneamente fuori servi-
zio, potrebbe essere necessario un intervento correttivo.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.233, 458)
Se i sistemi PCS (Sistema di sicurezza pre-crash) o VSC (Contro llo stabi-
lità veicolo) sono disabilitati, si accenderà la spia di avvert imento del PCS.
 P. 3 4 5

455
7

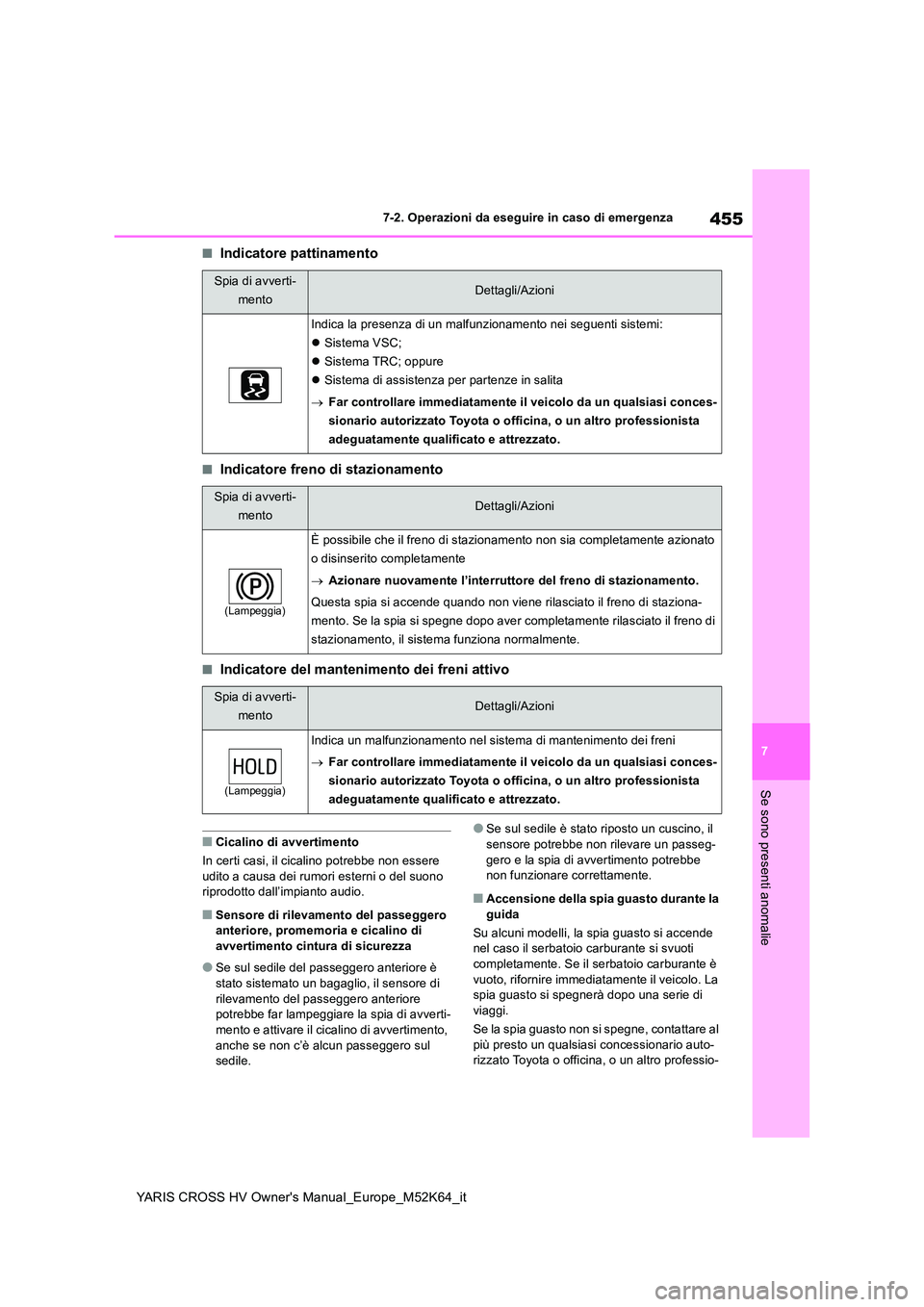

YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
■Indicatore pattinamento
■Indicatore freno di stazionamento
■Indicatore del mantenimento dei freni attivo
■Cicalino di avvertimento
In certi casi, il cicalino potrebbe non essere
udito a causa dei rumori esterni o del suono riprodotto dall’impianto audio.
■Sensore di rilevamento del passeggero anteriore, promemoria e cicalino di
avvertimento cintura di sicurezza
●Se sul sedile del passeggero anteriore è
stato sistemato un bagaglio, il sensore di rilevamento del passeggero anteriore potrebbe far lampeggiare la spia di avverti-
mento e attivare il cicalino di avvertimento, anche se non c’è alcun passeggero sul sedile.
●Se sul sedile è stato riposto un cuscino, il
sensore potrebbe non rilevare un passeg- gero e la spia di avvertimento potrebbe non funzionare correttamente.
■Accensione della spia guasto durante la
guida
Su alcuni modelli, la spia guasto si accende nel caso il serbatoio carburante si svuoti completamente. Se il serbatoio carburante è
vuoto, rifornire immediatamente il veicolo. La spia guasto si spegnerà dopo una serie di viaggi.
Se la spia guasto non si spegne, contattare al
più presto un qualsiasi concessionario auto- rizzato Toyota o officina, o un altro professio-
Spia di avverti-
mentoDettagli/Azioni
Indica la presenza di un malfunzionamento nei seguenti sistemi:
 Sistema VSC;
 Sistema TRC; oppure
 Sistema di assistenza per partenze in salita
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
È possibile che il freno di stazionamento non sia completamente azionato
o disinserito completamente
 Azionare nuovamente l’interruttore del freno di stazionamento.
Questa spia si accende quando non viene rilasciato il freno di staziona-
mento. Se la spia si spegne dopo aver completamente rilasciato il freno di
stazionamento, il sistema funziona normalmente.
Spia di avverti-
mentoDettagli/Azioni
(Lampeggia)
Indica un malfunzionamento nel sistema di mantenimento dei fren i
 Far controllare immediatamente il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o un altro professionis ta
adeguatamente qualificato e attrezzato.

456
YARIS CROSS HV Owner's Manual_Europe_M52K64_it

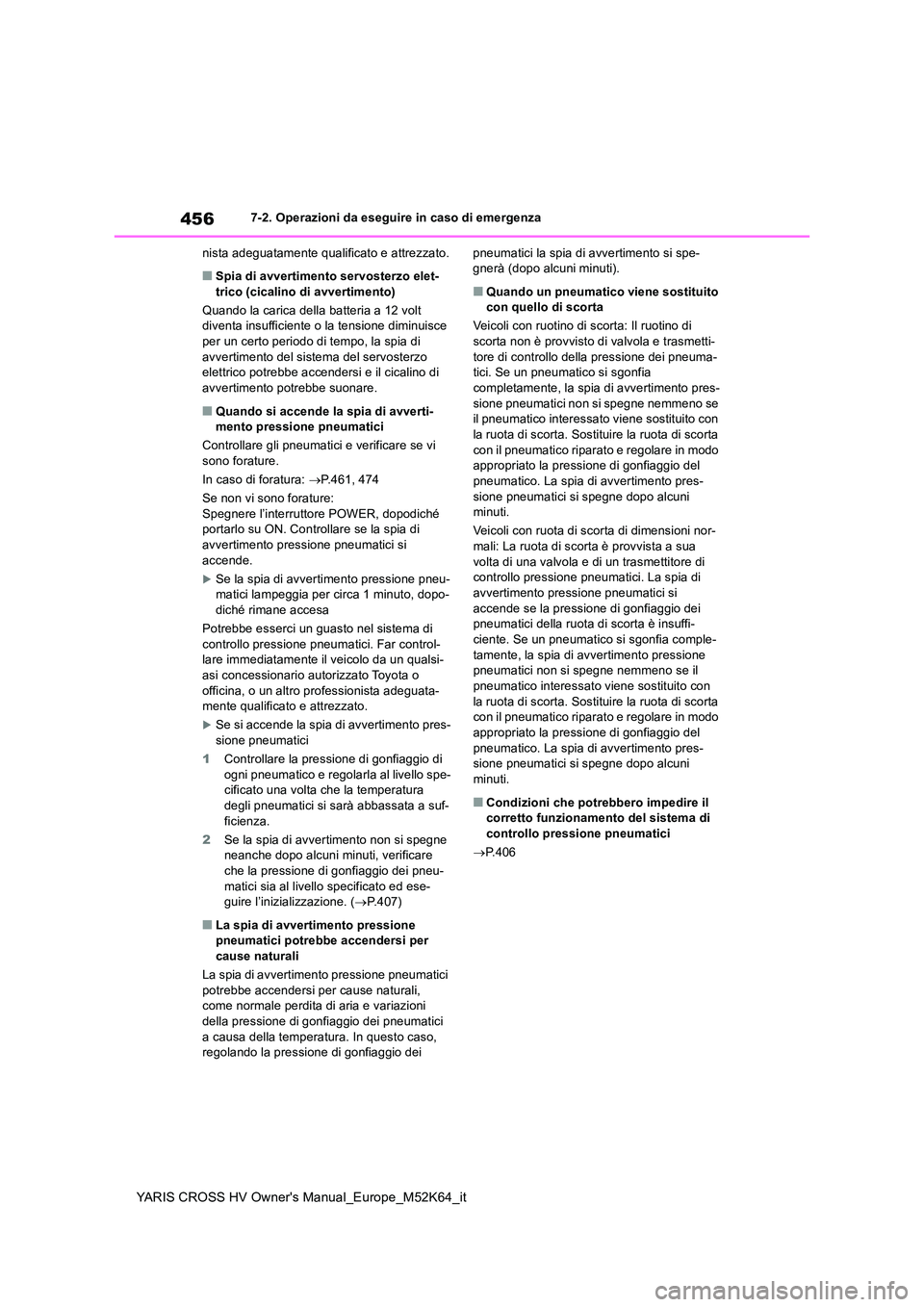

7-2. Operazioni da eseguire in caso di emergenza
nista adeguatamente qualificato e attrezzato.
■Spia di avvertimento servosterzo elet- trico (cicalino di avvertimento)
Quando la carica della batteria a 12 volt diventa insufficiente o la tensione diminuisce
per un certo periodo di tempo, la spia di avvertimento del sistema del servosterzo elettrico potrebbe accendersi e il cicalino di
avvertimento potrebbe suonare.
■Quando si accende la spia di avverti- mento pressione pneumatici
Controllare gli pneumatici e verificare se vi sono forature.
In caso di foratura: P.461, 474
Se non vi sono forature:
Spegnere l’interruttore POWER, dopodiché portarlo su ON. Controllare se la spia di avvertimento pressione pneumatici si
accende.
Se la spia di avvertimento pressione pneu- matici lampeggia per circa 1 minuto, dopo-diché rimane accesa
Potrebbe esserci un guasto nel sistema di
controllo pressione pneumatici. Far control- lare immediatamente il veicolo da un qualsi-asi concessionario autorizzato Toyota o
officina, o un altro professionista adeguata- mente qualificato e attrezzato.
Se si accende la spia di avvertimento pres-sione pneumatici
1 Controllare la pressione di gonfiaggio di
ogni pneumatico e regolarla al livello spe- cificato una volta che la temperatura degli pneumatici si sarà abbassata a suf-
ficienza.
2 Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, verificare che la pressione di gonfiaggio dei pneu-
matici sia al livello specificato ed ese- guire l’inizializzazione. ( P.407)
■La spia di avvertimento pressione pneumatici potrebbe accendersi per
cause naturali
La spia di avvertimento pressione pneumatici potrebbe accendersi per cause naturali, come normale perdita di aria e variazioni
della pressione di gonfiaggio dei pneumatici a causa della temperatura. In questo caso, regolando la pressione di gonfiaggio dei
pneumatici la spia di avvertimento si spe- gnerà (dopo alcuni minuti).
■Quando un pneumatico viene sostituito con quello di scorta
Veicoli con ruotino di scorta: Il ruotino di
scorta non è provvisto di valvola e trasmetti- tore di controllo della pressione dei pneuma-tici. Se un pneumatico si sgonfia
completamente, la spia di avvertimento pres- sione pneumatici non si spegne nemmeno se il pneumatico interessato viene sostituito con
la ruota di scorta. Sostituire la ruota di scorta con il pneumatico riparat o e regolare in modo appropriato la pressione di gonfiaggio del
pneumatico. La spia di avvertimento pres- sione pneumatici si spegne dopo alcuni minuti.
Veicoli con ruota di scorta di dimensioni nor-
mali: La ruota di scorta è provvista a sua volta di una valvola e di un trasmettitore di controllo pressione pneumatici. La spia di
avvertimento pressione pneumatici si accende se la pressione di gonfiaggio dei pneumatici della ruota di scorta è insuffi-
ciente. Se un pneumatico si sgonfia comple- tamente, la spia di avvertimento pressione pneumatici non si spegne nemmeno se il
pneumatico interessato viene sostituito con la ruota di scorta. Sostituire la ruota di scorta con il pneumatico riparat o e regolare in modo
appropriato la pressione di gonfiaggio del pneumatico. La spia di avvertimento pres-sione pneumatici si spegne dopo alcuni
minuti.
■Condizioni che potrebbero impedire il corretto funzionamento del sistema di controllo pressione pneumatici
 P.406

457
7
YARIS CROSS HV Owner's Manual_Europe_M52K64_it

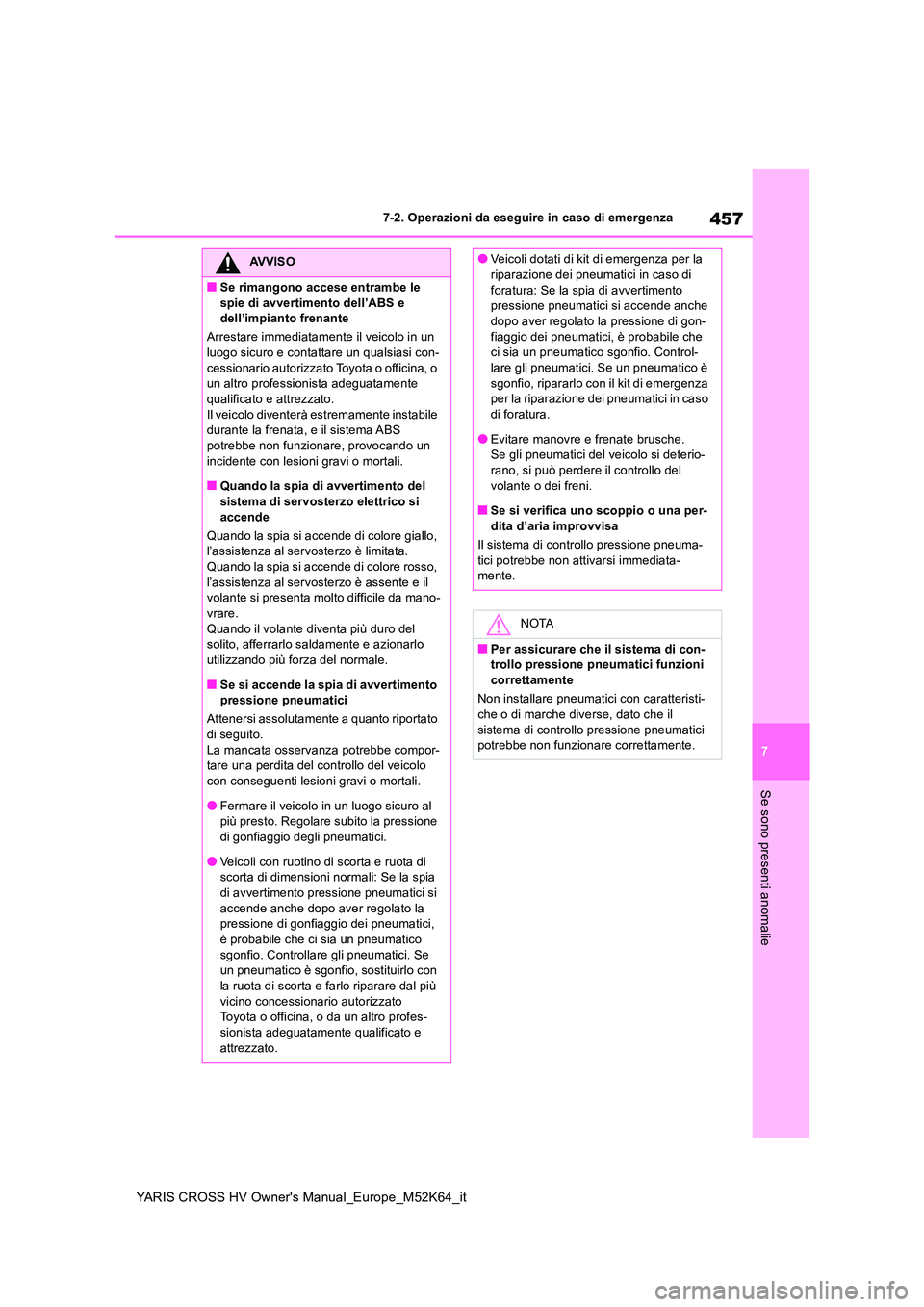

7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AVVISO
■Se rimangono accese entrambe le
spie di avvertimento dell’ABS e dell’impianto frenante
Arrestare immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Il veicolo diventerà estremamente instabile durante la frenata, e il sistema ABS potrebbe non funzionare, provocando un
incidente con lesioni gravi o mortali.
■Quando la spia di avvertimento del sistema di servosterzo elettrico si
accende
Quando la spia si accende di colore giallo, l’assistenza al servosterzo è limitata. Quando la spia si accende di colore rosso,
l’assistenza al servosterzo è assente e il volante si presenta molto difficile da mano-vrare.
Quando il volante diventa più duro del solito, afferrarlo saldamente e azionarlo utilizzando più forza del normale.
■Se si accende la spia di avvertimento pressione pneumatici
Attenersi assolutamente a quanto riportato
di seguito. La mancata osservanza potrebbe compor-tare una perdita del controllo del veicolo
con conseguenti lesioni gravi o mortali.
●Fermare il veicolo in un luogo sicuro al più presto. Regolare subito la pressione
di gonfiaggio degli pneumatici.
●Veicoli con ruotino di scorta e ruota di scorta di dimensioni normali: Se la spia
di avvertimento pressione pneumatici si accende anche dopo aver regolato la pressione di gonfiaggio dei pneumatici,
è probabile che ci sia un pneumatico sgonfio. Controllare gli pneumatici. Se un pneumatico è sgonfio, sostituirlo con
la ruota di scorta e farlo riparare dal più vicino concessionario autorizzato Toyota o officina, o da un altro profes-
sionista adeguatamente qualificato e attrezzato.
●Veicoli dotati di kit di emergenza per la riparazione dei pneumatici in caso di
foratura: Se la spia di avvertimento pressione pneumatici si accende anche dopo aver regolato la pressione di gon-
fiaggio dei pneumatici, è probabile che ci sia un pneumatico sgonfio. Control-lare gli pneumatici. Se un pneumatico è
sgonfio, ripararlo con il kit di emergenza per la riparazione dei pneumatici in caso di foratura.
●Evitare manovre e frenate brusche.Se gli pneumatici del veicolo si deterio-rano, si può perdere il controllo del
volante o dei freni.
■Se si verifica uno scoppio o una per- dita d’aria improvvisa
Il sistema di controllo pressione pneuma-
tici potrebbe non attivarsi immediata- mente.
NOTA
■Per assicurare che il sistema di con-trollo pressione pneumatici funzioni
correttamente
Non installare pneumatici con caratteristi- che o di marche diverse, dato che il
sistema di controllo pressione pneumatici potrebbe non funzionare correttamente.

458
YARIS CROSS HV Owner's Manual_Europe_M52K64_it

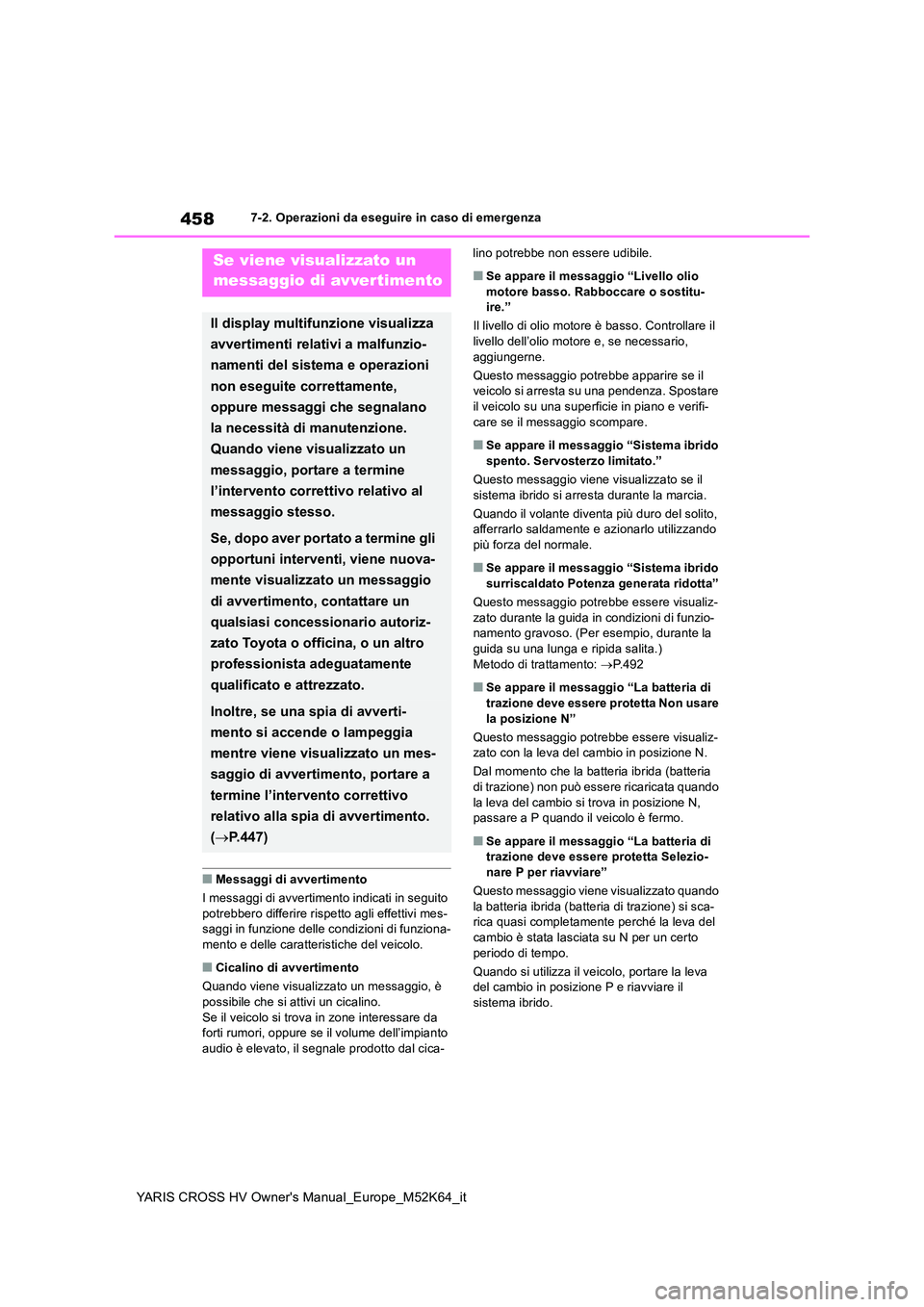

7-2. Operazioni da eseguire in caso di emergenza
■Messaggi di avvertimento
I messaggi di avvertimento indicati in seguito
potrebbero differire rispetto agli effettivi mes- saggi in funzione delle condizioni di funziona-mento e delle caratteristiche del veicolo.
■Cicalino di avvertimento
Quando viene visualizzato un messaggio, è
possibile che si attivi un cicalino. Se il veicolo si trova in zone interessare da forti rumori, oppure se il volume dell’impianto
audio è elevato, il segnale prodotto dal cica-
lino potrebbe non essere udibile.
■Se appare il messaggio “Livello olio motore basso. Rabboccare o sostitu-ire.”
Il livello di olio motore è basso. Controllare il
livello dell’olio motore e, se necessario, aggiungerne.
Questo messaggio potrebbe apparire se il veicolo si arresta su una pendenza. Spostare
il veicolo su una superficie in piano e verifi- care se il messaggio scompare.
■Se appare il messaggio “Sistema ibrido spento. Servosterzo limitato.”
Questo messaggio viene visualizzato se il
sistema ibrido si arresta durante la marcia.
Quando il volante diventa più duro del solito, afferrarlo saldamente e azionarlo utilizzando più forza del normale.
■Se appare il messaggio “Sistema ibrido
surriscaldato Potenza generata ridotta”
Questo messaggio potrebbe essere visualiz- zato durante la guida in condizioni di funzio-namento gravoso. (Per esempio, durante la
guida su una lunga e ripida salita.) Metodo di trattamento: P.492
■Se appare il messaggio “La batteria di trazione deve essere protetta Non usare
la posizione N”
Questo messaggio potrebbe essere visualiz- zato con la leva del cambio in posizione N.
Dal momento che la batteria ibrida (batteria di trazione) non può essere ricaricata quando
la leva del cambio si trova in posizione N, passare a P quando il veicolo è fermo.
■Se appare il messaggio “La batteria di trazione deve essere protetta Selezio-
nare P per riavviare”
Questo messaggio viene visualizzato quando la batteria ibrida (batteria di trazione) si sca-rica quasi completamente perché la leva del
cambio è stata lasciata su N per un certo periodo di tempo.
Quando si utilizza il veicolo, portare la leva del cambio in posizione P e riavviare il
sistema ibrido.
Se viene visualizzato un
messaggio di avvertimento
Il display multifunzione visualizza
avvertimenti relativi a malfunzio-
namenti del sistema e operazioni
non eseguite correttamente,
oppure messaggi che segnalano
la necessità di manutenzione.
Quando viene visualizzato un
messaggio, portare a termine
l’intervento correttivo relativo al
messaggio stesso.
Se, dopo aver portato a termine gli
opportuni interventi, viene nuova-
mente visualizzato un messaggio
di avvertimento, contattare un
qualsiasi concessionario autoriz-
zato Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Inoltre, se una spia di avverti-
mento si accende o lampeggia
mentre viene visualizzato un mes-
saggio di avvertimento, portare a
termine l’intervento correttivo
relativo alla spia di avvertimento.
( P.447)
