TOYOTA YARIS CROSS 2021 Manuale duso (in Italian)

469
7
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
minuti alle basse temperature) dopo
aver portato l’interruttore su
(acceso).
Gonfiare il pneumatico fino a rag-
giungere la pressione specificata.
 Se la pressione di gonfiaggio dei
pneumatici è ancora inferiore al
livello specificato dopo aver eseguito
il gonfiaggio per 35 minuti con l’inter-
ruttore su (acceso), il danno al
pneumatico è tale da non poter
essere riparato. Portare l’interruttore
compressore su (spento) e con-
tattare un qualsiasi concessionario
autorizzato Toyota o una qualsiasi
officina autorizzata Toyota, o un altro
professionista adeguatamente quali-
ficato e attrezzato.
 Se la pressione di gonfiaggio dei
pneumatici supera la pressione spe-
cificata, far fuoriuscire dell’aria per
regolare la pressione stessa.
( P.471, 504)
15 Portare l’interruttore compressore
su (spento)
16 Scollegare l’ugello dalla valvola sul
pneumatico ed estrarre quindi la
spina dalla presa di alimentazione o
dall’accendisigari.
Quando viene rimosso l’ugello, potrebbe
fuoriuscire del sigillante.
17 Premere il pulsante per scaricare la
pressione dal flacone.
18 Installare il cappuccio sull’ugello.
19 Posizionare il cappuccio sulla val-
vola del pneumatico riparato con il
kit di emergenza.
20 Scollegare il tubo flessibile dalla
bomboletta e richiudere la bombo-
letta.
Riporre la bomboletta nella confezione origi-

470
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
nale e chiuderla.
21 Riporre temporaneamente la bom-
boletta e il compressore nel vano
bagagli.
22 Affinché il sigillante liquido si distri-
buisca uniformemente dentro il
pneumatico, guidare subito per
circa 5 km in modo sicuro a una
velocità inferiore a 80 km/h.
23 Dopo aver percorso circa 5 km,
arrestare il veicolo in un luogo
sicuro, su un fondo solido e in piano
e collegare il compressore.
24 Verificare la pressione di gonfiaggio
degli pneumatici.
Se la pressione di gonfiaggio dei
pneumatici è inferiore a 130 kPa
(1,3 kgf/cm2 o bar, 19 psi): la fora-
tura è tale da non poter essere ripa-
rata. Contattare un qualsiasi
concessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e attrez-
zato.
Se la pressione di gonfiaggio dei
pneumatici è pari o superiore a 130
kPa (1,3 kgf/cm2 o bar, 19 psi) ma
inferiore alla pressione specificata:
Proseguire con il passo 25.
Se la pressione di gonfiaggio dei
pneumatici è al livello specificato
( P.504): Proseguire con il passo
26 .
25 Portare l’interruttore compressore
su (acceso) per gonfiare il
pneumatico fino a raggiungere la
pressione specificata. Guidare per

471
7
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
circa 5 km e quindi eseguire il passo
24 .
26 Riporre la bomboletta nel vano
bagagli mentre essa è collegata al
compressore.
27 Cercando di evitare brusche fre-
nate, accelerazioni improvvise e
curve strette, guidare il veicolo con
prudenza a velocità inferiore ad 80
km/h fino a raggiungere il conces-
sionario autorizzato Toyota o l’offi-
cina più vicini, o un altro
professionista adeguatamente qua-
lificato e attrezzato per la ripara-
zione o la sostituzione dei
pneumatici.
28 Per la riparazione e la sostituzione
di uno pneumatico, o per lo smalti-
mento del kit per la riparazione dei
pneumatici in caso di foratura, con-
tattare immediatamente un qualsi-
asi concessionario autorizzato
Toyota o officina, o un altro profes-
sionista adeguatamente qualificato
e attrezzato.
In occasione della riparazione o della sosti-
tuzione dello pneumatico, accertarsi di avvertire il concessionario autorizzato Toyota o officina, o altro professionista ade-
guatamente qualificato e attrezzato, o altra officina qualificata in merito alla presenza del sigillante.
■Se la pressione di gonfiaggio del pneu-matico è superiore alla pressione speci-
ficata
1 Premere il pulsante per far uscire un po’ d’aria.
2 Accertarsi che l’indicatore della pres-
sione di gonfiaggio indichi la pressione
specificata. Se la pressione di gonfiaggio
è inferiore alla pressione stabilita, portare
nuovamente l’interruttore compressore
su (acceso) e ripetere l’operazione
di gonfiaggio fino al raggiungimento della
pressione specificata.
■La valvola di un pneumatico riparato
Dopo aver riparato un pneumatico con l’apposito kit di emergenza, è bene sostituire la valvola.
■Dopo aver riparato un pneumatico con
il kit di emergenza per la riparazione dei pneumatici in caso di foratura
●Sostituire la valvola di segnalazione pres-sione pneumatici ed il trasmettitore.
●Anche se la pressione di gonfiaggio si trova al livello raccomandato, la relativa spia di avvertimento potrebbe accen-
dersi/lampeggiare.
AVVISO
■Non guidare il veicolo con un pneu-
matico sgonfio
Non continuare a guidare con un pneuma- tico sgonfio.Guidando anche su brevi distanze con un
pneumatico sgonfio si possono danneg- giare in modo irreparabile il pneumatico medesimo e la ruota.
Guidando con uno pneumatico sgonfio si
potrebbe creare una scanalatura circonfe- renziale sulla parete laterale dello pneu-matico. In questo caso, il pneumatico
potrebbe esplodere quando si utilizza un kit per la riparazione.

472
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
AVVISO
■Quando si ripara un pneumatico
forato
●Fermare il veicolo in un luogo sicuro e pianeggiante.
●Non toccare i cerchi o l’area circostante
i freni immediatamente dopo l’arresto del veicolo. Subito dopo l’arresto del veicolo, la tem-
peratura dei cerchi e dell’area circo- stante i freni potrebbe essere estremamente elevata. Il contatto di
mani, piedi o altre parti del corpo con queste aree potrebbe causare ustioni.
●Fissare saldamente la valvola e il tubo
flessibile al pneumatico montato sul vei- colo. Se il tubo non è collegato corretta-mente alla valvola, potrebbe verificarsi
una perdita poiché il sigillante potrebbe essere schizzato verso l’esterno.
●Se il tubo si sgancia dalla valvola
durante il gonfiaggio del pneumatico, il tubo stesso potrebbe spostarsi improv-visamente a causa della pressione
dell’aria.
●Una volta gonfiato il pneumatico, il sigil-
lante potrebbe fuoriuscire quando il tubo viene scollegato o quando dell’aria esce dal pneumatico.
●Seguire la procedura per la riparazione dello pneumatico. In caso contrario il sigillante potrebbe essere schizzato
verso l’esterno.
●Durante le operazioni di riparazione
mantenersi a debita distanza dallo
pneumatico poiché esiste il rischio di
esplosione. Se si notano crepe o defor-
mazioni del pneumatico, portare su
(spento) l’interruttore compressore e
interrompere immediatamente la ripara-
zione.
●Il kit per la riparazione potrebbe surri- scaldarsi se utilizzato per un periodo
prolungato. Non utilizzare il kit per la riparazione per un periodo superiore a 40 minuti continuativi.
●Le parti che compongono il kit per la riparazione raggiungono temperature elevate durante il funzionamento.
Maneggiare il kit per la riparazione con cura sia durante che dopo l’utilizzo. Non toccare le parti metalliche intorno
all’area che collega il flacone e il com- pressore. Esse possono raggiungere temperature estremamente elevate.
●Non incollare l’adesivo di avvertimento relativo alla velocità del veicolo in un’area diversa da quella indicata. Se
l’adesivo viene applicato nell’area in cui si trova l’airbag SRS, quale la sezione imbottita del volante, potrebbe ostaco-
lare il corretto funzionamento dell’airbag SRS.
●Per evitare il rischio di esplosione o di
gravi ustioni, non danneggiare né lasciar cadere la bomboletta. Verificare visivamente lo stato della bomboletta
prima dell’uso. Non utilizzare una bom- boletta se presenta urti, rotture, graffi, perdite o danni di altro genere. In tal
caso, sostituirla immediatamente.
■Guida per distribuire uniformemente il sigillante
Osservare le seguenti precauzioni per
ridurre il rischio di incidenti. La mancata osservanza potrebbe compor-tare una perdita del controllo del veicolo
con conseguenti lesioni gravi o mortali.
●Guidare il veicolo con cautela e mode- rando la velocità. Prestare particolare
attenzione quando si affrontano curve e svolte.
●Se il veicolo non mantiene la propria tra-
iettoria o si percepisce uno strappo attraverso il volante, arrestare il veicolo e verificare quanto segue.
• Condizione dello pneumatico. Il pneu- matico potrebbe essersi staccato dalla ruota.

473
7
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AVVISO

474
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
Arrestare il veicolo in un luogo
sicuro, su un fondo solido e in piano.
 Inserire il freno di stazionamento.
 Portare la leva del cambio in posi-
zione P.
 Arrestare il sistema ibrido.
 Accendere le luci intermittenti di
emergenza. ( P.438)
 Per i veicoli con portellone poste-
riore elettrico: Disattivare il sistema
del portellone posteriore elettrico.
( P.156)
Se si è sgonfiato un pneu-
matico (veicoli con ruota di
scorta)
Il vostro veicolo è dotato di una
ruota di scorta. Il pneumatico
sgonfio può essere sostituito con
la ruota di scorta.
Per informazioni dettagliate sui
pneumatici: P. 4 0 2
AVVISO
■Se si è sgonfiato un pneumatico
Non continuare a guidare con un pneuma- tico sgonfio. Guidando anche su brevi
distanze con un pneumatico sgonfio si possono danneggiare in modo irreparabile il pneumatico medesimo e la ruota, cau-
sando un incidente.
Prima di sollevare il veicolo
con il martinetto

475
7
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Borsa degli attrezzi
Chiave per dadi ruote
Manovella del martinetto
Occhiello di traino
Ruota di scorta
Cric
Posizione della ruota di scorta, martinetto e attrezzi
AVVISO
■Utilizzo del cric
Osservare le seguenti precauzioni. L’uso
non corretto del martinetto potrebbe pro- vocare l’improvvisa caduta dal veicolo del martinetto, provocando lesioni gravi o mor-
tali.
●Non utilizzare il cric per altri scopi se non per sostituire gli pneumatici o mon-
tare e rimuovere le catene da neve.
●Utilizzare unicamente il cric in dotazione al veicolo per la sostituzione di un pneu-matico sgonfio. Non utilizzarlo su altri
veicoli e non utilizzare altri martinetti per sostituire i pneumatici di questo veicolo.

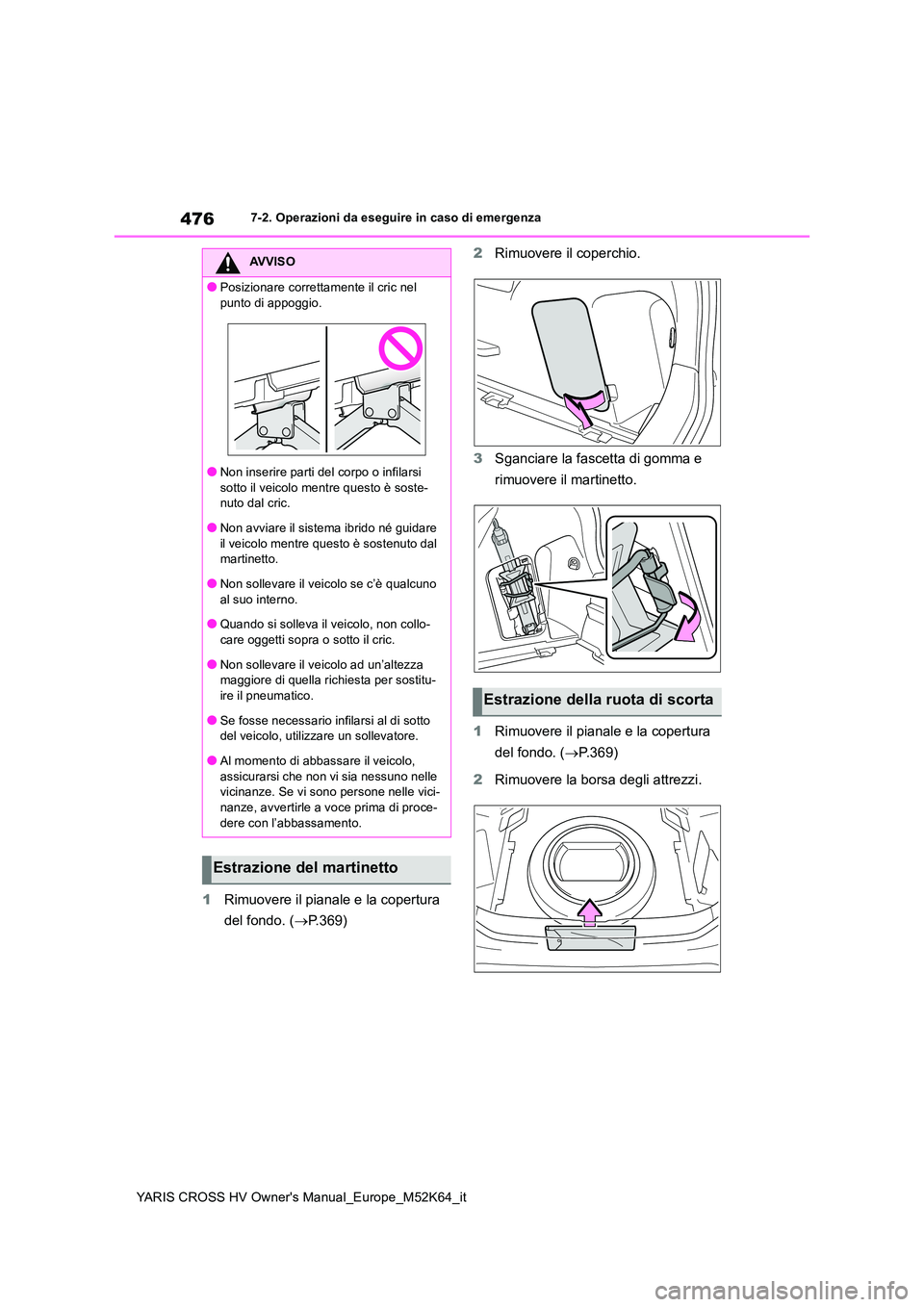

476
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
1Rimuovere il pianale e la copertura
del fondo. ( P.369)
2 Rimuovere il coperchio.
3 Sganciare la fascetta di gomma e
rimuovere il martinetto.
1 Rimuovere il pianale e la copertura
del fondo. ( P.369)
2 Rimuovere la borsa degli attrezzi.
AVVISO
●Posizionare correttamente il cric nel
punto di appoggio.
●Non inserire parti del corpo o infilarsi
sotto il veicolo mentre questo è soste- nuto dal cric.
●Non avviare il sistema ibrido né guidare
il veicolo mentre questo è sostenuto dal martinetto.
●Non sollevare il veicolo se c’è qualcuno
al suo interno.
●Quando si solleva il veicolo, non collo- care oggetti sopra o sotto il cric.
●Non sollevare il veicolo ad un’altezza maggiore di quella richiesta per sostitu-ire il pneumatico.
●Se fosse necessario infilarsi al di sotto del veicolo, utilizzare un sollevatore.
●Al momento di abbassare il veicolo, assicurarsi che non vi sia nessuno nelle vicinanze. Se vi sono persone nelle vici-
nanze, avvertirle a voce prima di proce- dere con l’abbassamento.
Estrazione del martinetto
Estrazione della ruota di scorta

477
7
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
3Rimuovere il supporto ruota di
scorta.
4 Allentare il bloccaggio centrale che
tiene ferma la ruota di scorta.
1 Bloccare gli pneumatici tramite
cunei.
2 Veicoli con ruota in acciaio: Rimuo-
vere il copricerchione utilizzando
una chiave.
Per proteggere il copricerchione, interporre uno straccio tra la chiave e il copricerchione.
AVVISO
■Quando si ripone la ruota di scorta
Procedere con cautela perché le mani o altre parti del corpo potrebbero rimanere
incastrate tra la ruota di scorta e la carroz- zeria del veicolo.
Sostituzione di uno pneuma-
tico sgonfio
Pneumatico sgonfioPosizioni dei cunei
Lato anteriore sini-
stro
Dietro il pneumatico
destro posteriore
Lato anteriore destroDietro lo pneumatico
sinistro posteriore
Lato posteriore sini-
stro
Davanti allo pneuma-
tico destro anteriore
Lato posteriore
destro
Davanti allo pneuma-
tico sinistro anteriore

478
YARIS CROSS HV Owner's Manual_Europe_M52K64_it

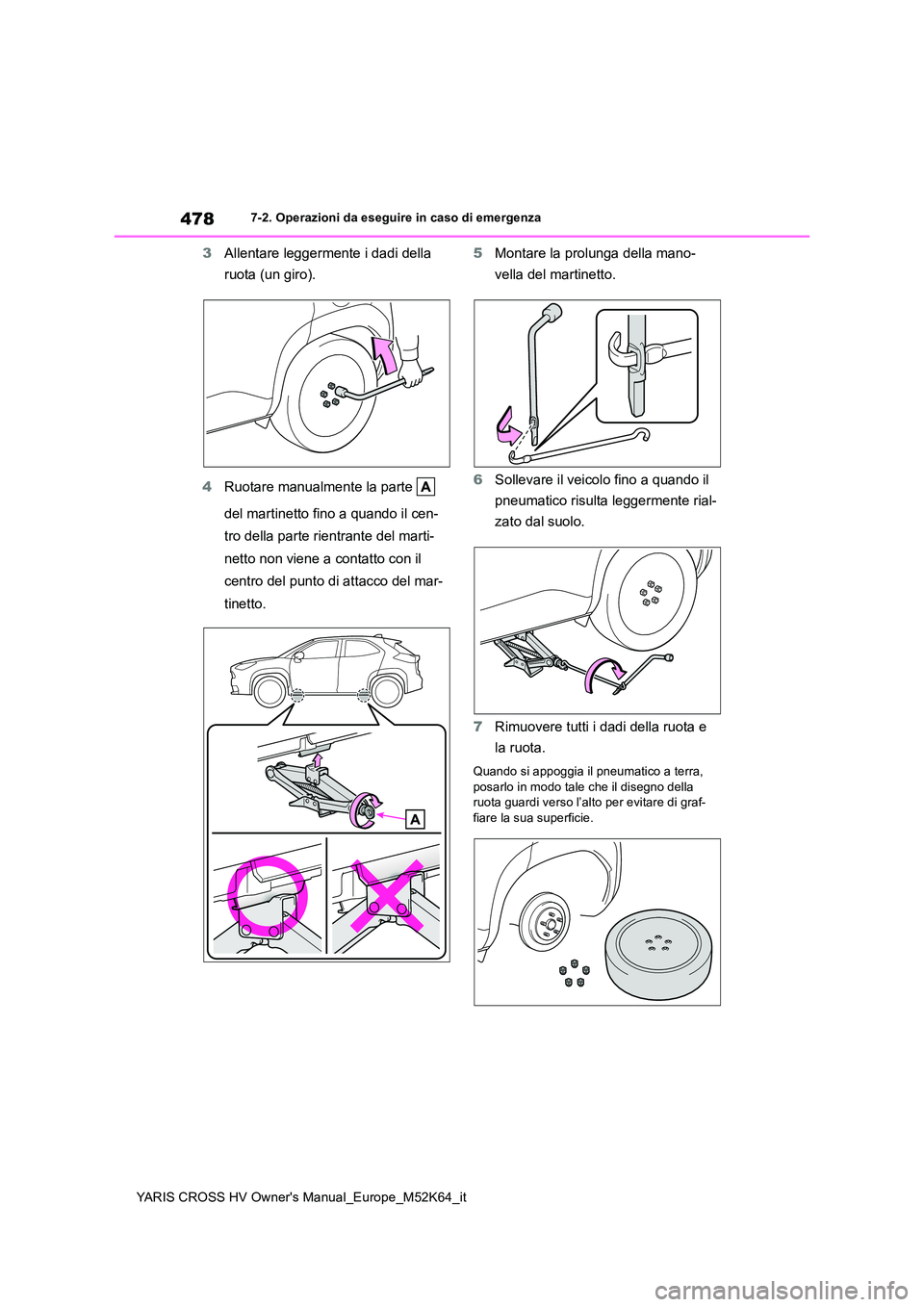

7-2. Operazioni da eseguire in caso di emergenza
3Allentare leggermente i dadi della
ruota (un giro).
4 Ruotare manualmente la parte
del martinetto fino a quando il cen-
tro della parte rientrante del marti-
netto non viene a contatto con il
centro del punto di attacco del mar-
tinetto.
5 Montare la prolunga della mano-
vella del martinetto.
6 Sollevare il veicolo fino a quando il
pneumatico risulta leggermente rial-
zato dal suolo.
7 Rimuovere tutti i dadi della ruota e
la ruota.
Quando si appoggia il pneumatico a terra, posarlo in modo tale che il disegno della ruota guardi verso l’alto per evitare di graf-
fiare la sua superficie.
