TOYOTA YARIS CROSS 2021 Manuale duso (in Italian)

429
6

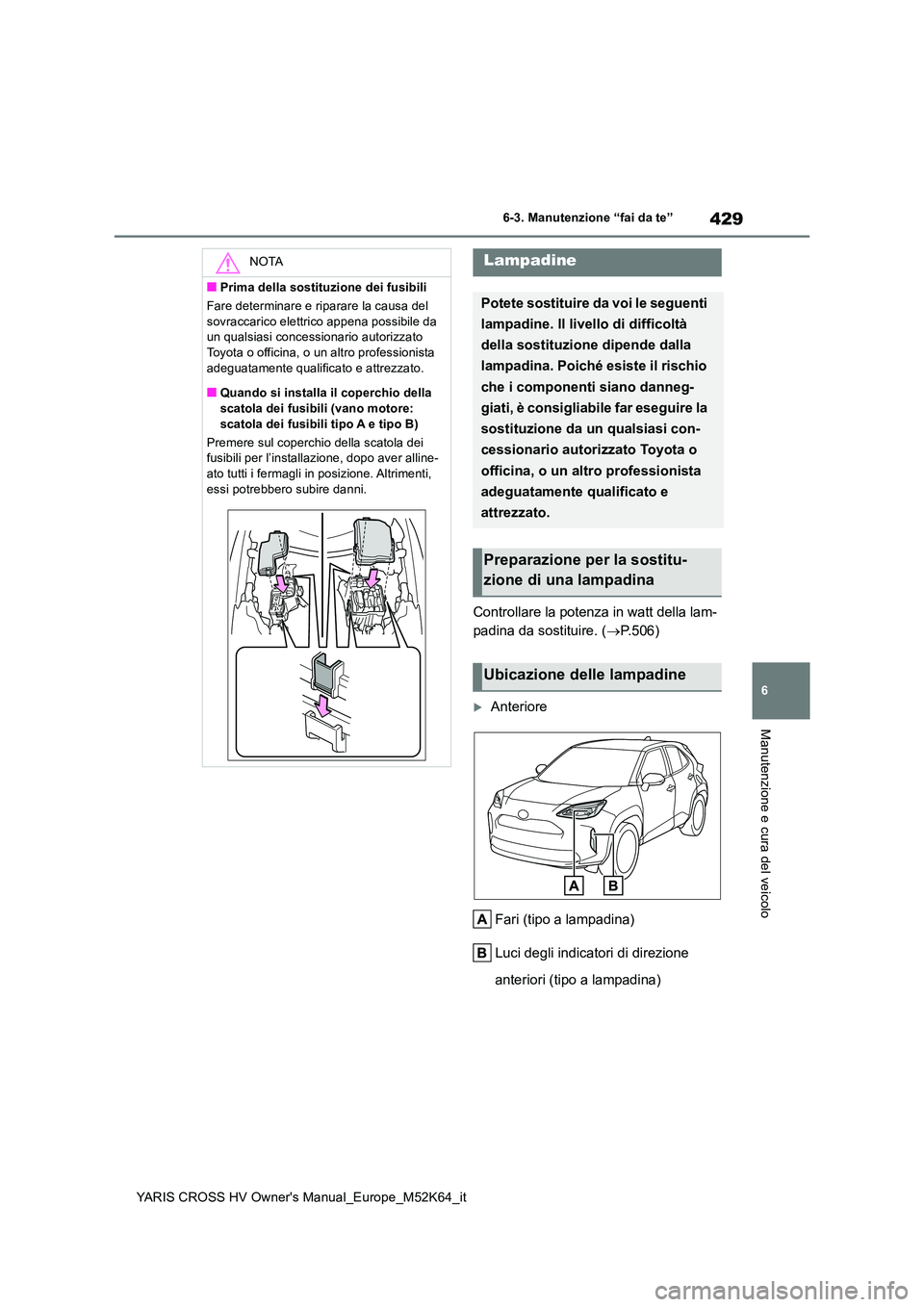

YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
Controllare la potenza in watt della lam-
padina da sostituire. ( P.506)
Anteriore
Fari (tipo a lampadina)
Luci degli indicatori di direzione
anteriori (tipo a lampadina)
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del
sovraccarico elettrico appena possibile da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■Quando si installa il coperchio della scatola dei fusibili (vano motore:
scatola dei fusibili tipo A e tipo B)
Premere sul coperchio della scatola dei fusibili per l’installazione, dopo aver alline-ato tutti i fermagli in posizione. Altrimenti,
essi potrebbero subire danni.
Lampadine
Potete sostituire da voi le seguenti
lampadine. Il livello di difficoltà
della sostituzione dipende dalla
lampadina. Poiché esiste il rischio
che i componenti siano danneg-
giati, è consigliabile far eseguire la
sostituzione da un qualsiasi con-
cessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e
attrezzato.
Preparazione per la sostitu-
zione di una lampadina
Ubicazione delle lampadine

430

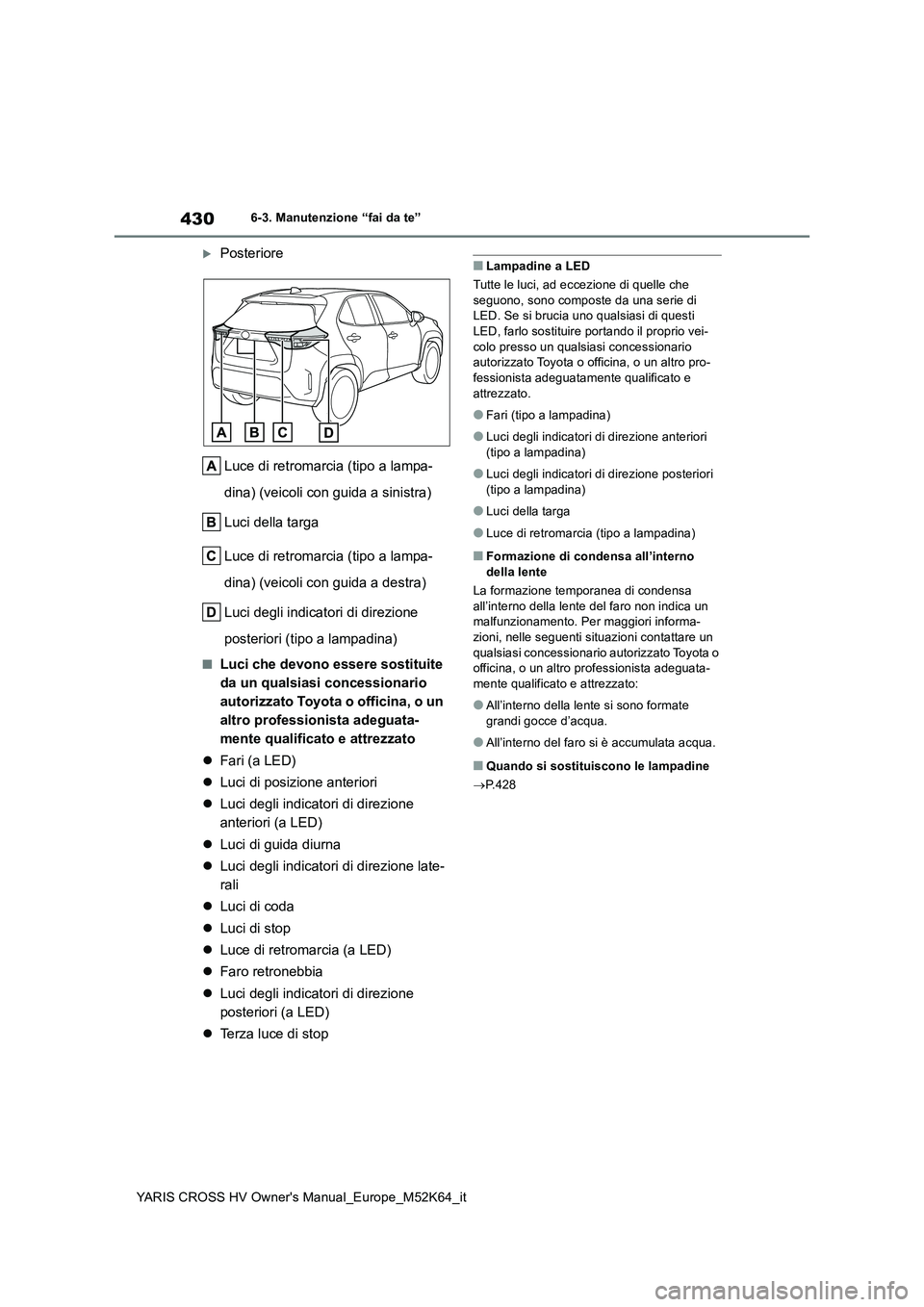

YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
Posteriore
Luce di retromarcia (tipo a lampa-
dina) (veicoli con guida a sinistra)
Luci della targa
Luce di retromarcia (tipo a lampa-
dina) (veicoli con guida a destra)
Luci degli indicatori di direzione
posteriori (tipo a lampadina)
■Luci che devono essere sostituite
da un qualsiasi concessionario
autorizzato Toyota o officina, o un
altro professionista adeguata-
mente qualificato e attrezzato
 Fari (a LED)
 Luci di posizione anteriori
 Luci degli indicatori di direzione
anteriori (a LED)
 Luci di guida diurna
 Luci degli indicatori di direzione late-
rali
 Luci di coda
 Luci di stop
 Luce di retromarcia (a LED)
 Faro retronebbia
 Luci degli indicatori di direzione
posteriori (a LED)
 Terza luce di stop
■Lampadine a LED
Tutte le luci, ad eccezione di quelle che seguono, sono composte da una serie di LED. Se si brucia uno qualsiasi di questi
LED, farlo sostituire portando il proprio vei- colo presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.
●Fari (tipo a lampadina)
●Luci degli indicatori di direzione anteriori
(tipo a lampadina)
●Luci degli indicatori di direzione posteriori
(tipo a lampadina)
●Luci della targa
●Luce di retromarcia (tipo a lampadina)
■Formazione di condensa all’interno della lente
La formazione temporanea di condensa
all’interno della lente del faro non indica un malfunzionamento. Per maggiori informa-zioni, nelle seguenti situazioni contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguata-mente qualificato e attrezzato:
●All’interno della lente si sono formate grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
 P.428

431
6

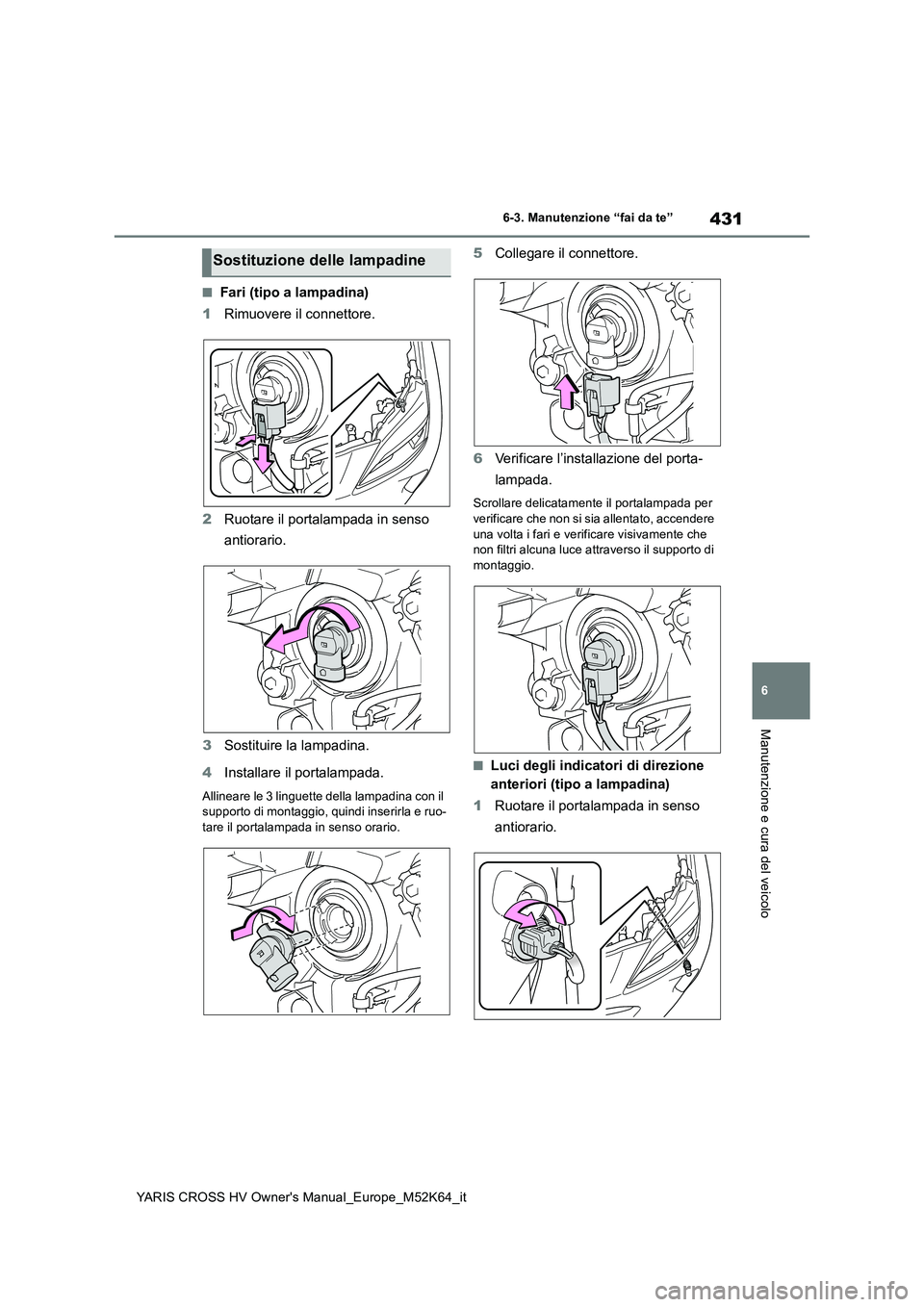

YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
■Fari (tipo a lampadina)
1 Rimuovere il connettore.
2 Ruotare il portalampada in senso
antiorario.
3 Sostituire la lampadina.
4 Installare il portalampada.
Allineare le 3 linguette della lampadina con il supporto di montaggio, quindi inserirla e ruo-
tare il portalampada in senso orario.
5 Collegare il connettore.
6 Verificare l’installazione del porta-
lampada.
Scrollare delicatamente il portalampada per verificare che non si sia allentato, accendere
una volta i fari e verificare visivamente che non filtri alcuna luce attraverso il supporto di
montaggio.
■Luci degli indicatori di direzione
anteriori (tipo a lampadina)
1 Ruotare il portalampada in senso
antiorario.
Sostituzione delle lampadine

432

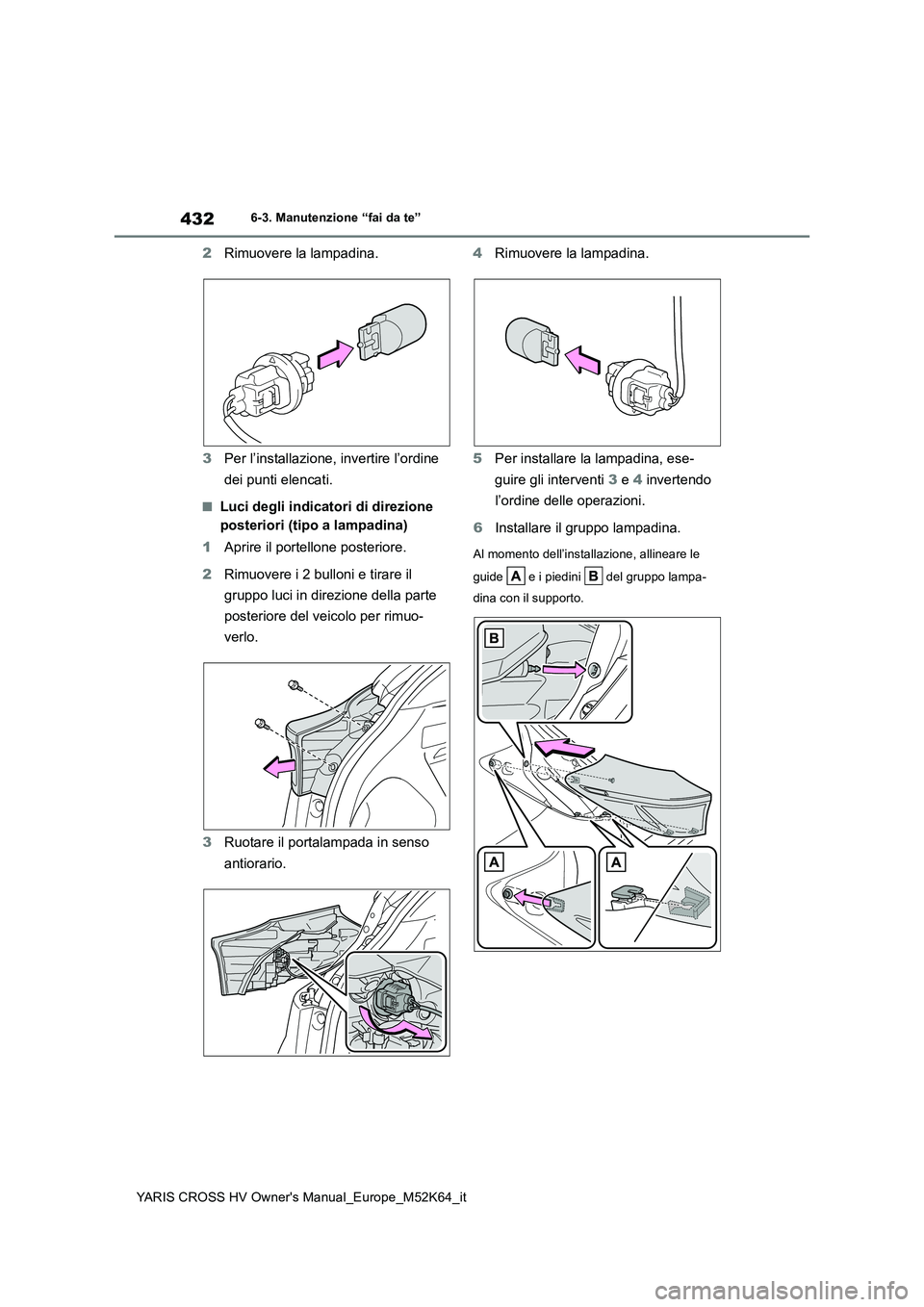

YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
2Rimuovere la lampadina.
3 Per l’installazione, invertire l’ordine
dei punti elencati.
■Luci degli indicatori di direzione
posteriori (tipo a lampadina)
1 Aprire il portellone posteriore.
2 Rimuovere i 2 bulloni e tirare il
gruppo luci in direzione della parte
posteriore del veicolo per rimuo-
verlo.
3 Ruotare il portalampada in senso
antiorario.
4 Rimuovere la lampadina.
5 Per installare la lampadina, ese-
guire gli interventi 3 e 4 invertendo
l’ordine delle operazioni.
6 Installare il gruppo lampadina.
Al momento dell’installazione, allineare le
guide e i piedini del gruppo lampa-
dina con il supporto.

433
6

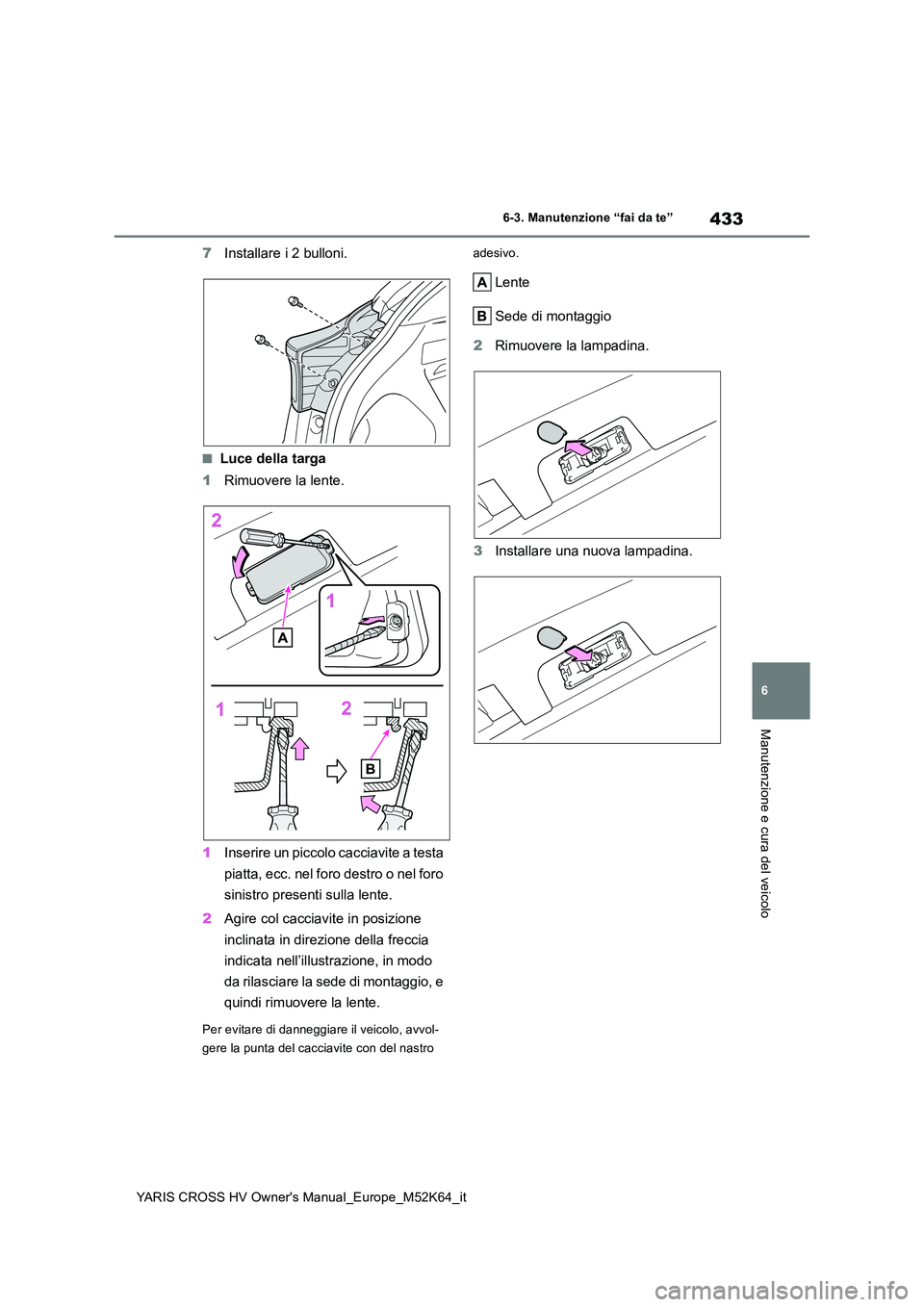

YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
7Installare i 2 bulloni.
■Luce della targa
1 Rimuovere la lente.
1 Inserire un piccolo cacciavite a testa
piatta, ecc. nel foro destro o nel foro
sinistro presenti sulla lente.
2 Agire col cacciavite in posizione
inclinata in direzione della freccia
indicata nell’illustrazione, in modo
da rilasciare la sede di montaggio, e
quindi rimuovere la lente.
Per evitare di danneggiare il veicolo, avvol-
gere la punta del cacciavite con del nastro
adesivo.
Lente
Sede di montaggio
2 Rimuovere la lampadina.
3 Installare una nuova lampadina.

434

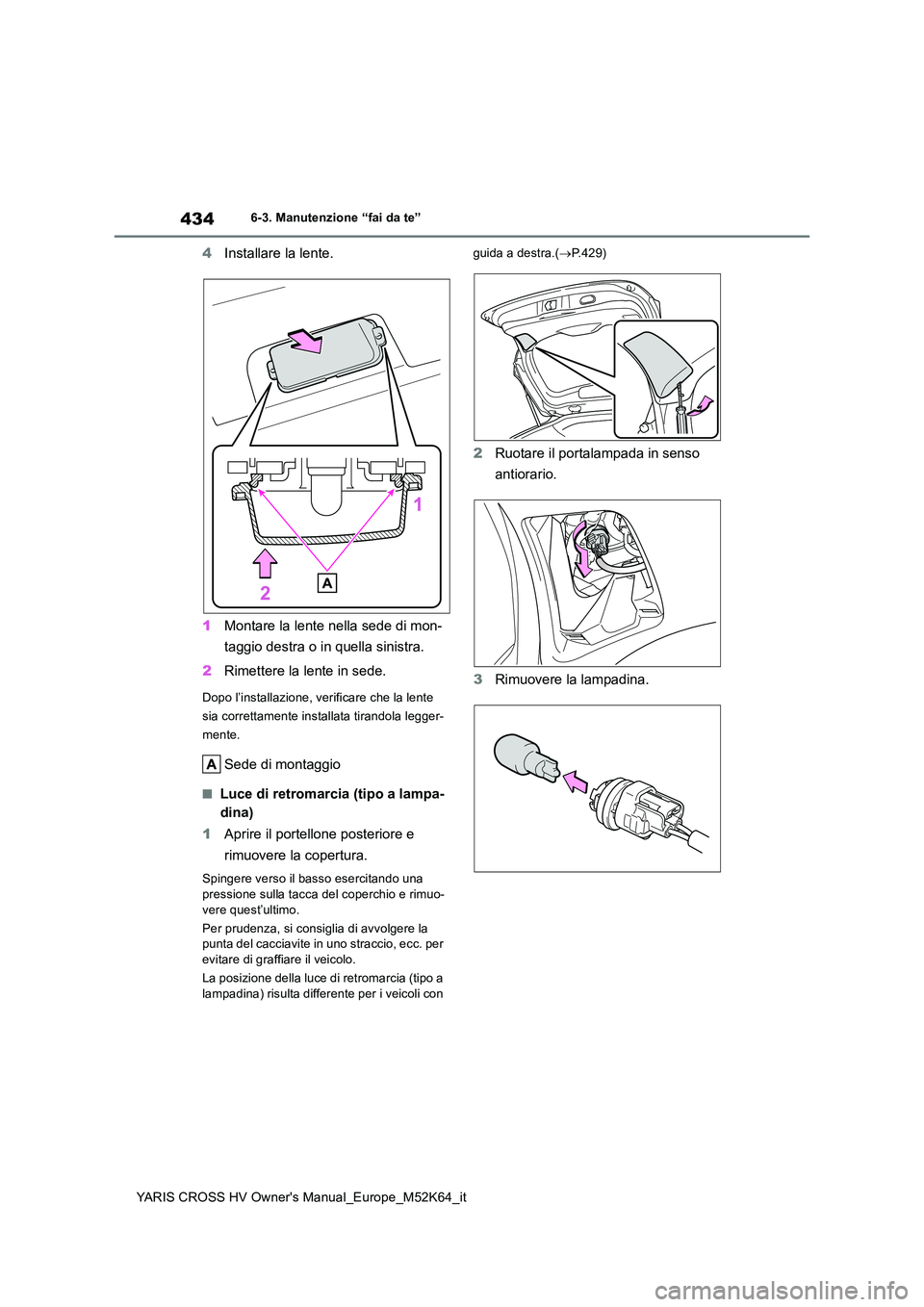

YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
4Installare la lente.
1 Montare la lente nella sede di mon-
taggio destra o in quella sinistra.
2 Rimettere la lente in sede.
Dopo l’installazione, verificare che la lente
sia correttamente installata tirandola legger-
mente.
Sede di montaggio
■Luce di retromarcia (tipo a lampa-
dina)
1 Aprire il portellone posteriore e
rimuovere la copertura.
Spingere verso il basso esercitando una
pressione sulla tacca del coperchio e rimuo- vere quest’ultimo.
Per prudenza, si consiglia di avvolgere la punta del cacciavite in uno straccio, ecc. per
evitare di graffiare il veicolo.
La posizione della luce di retromarcia (tipo a lampadina) risulta differente per i veicoli con
guida a destra.( P.429)
2Ruotare il portalampada in senso
antiorario.
3 Rimuovere la lampadina.

435
6

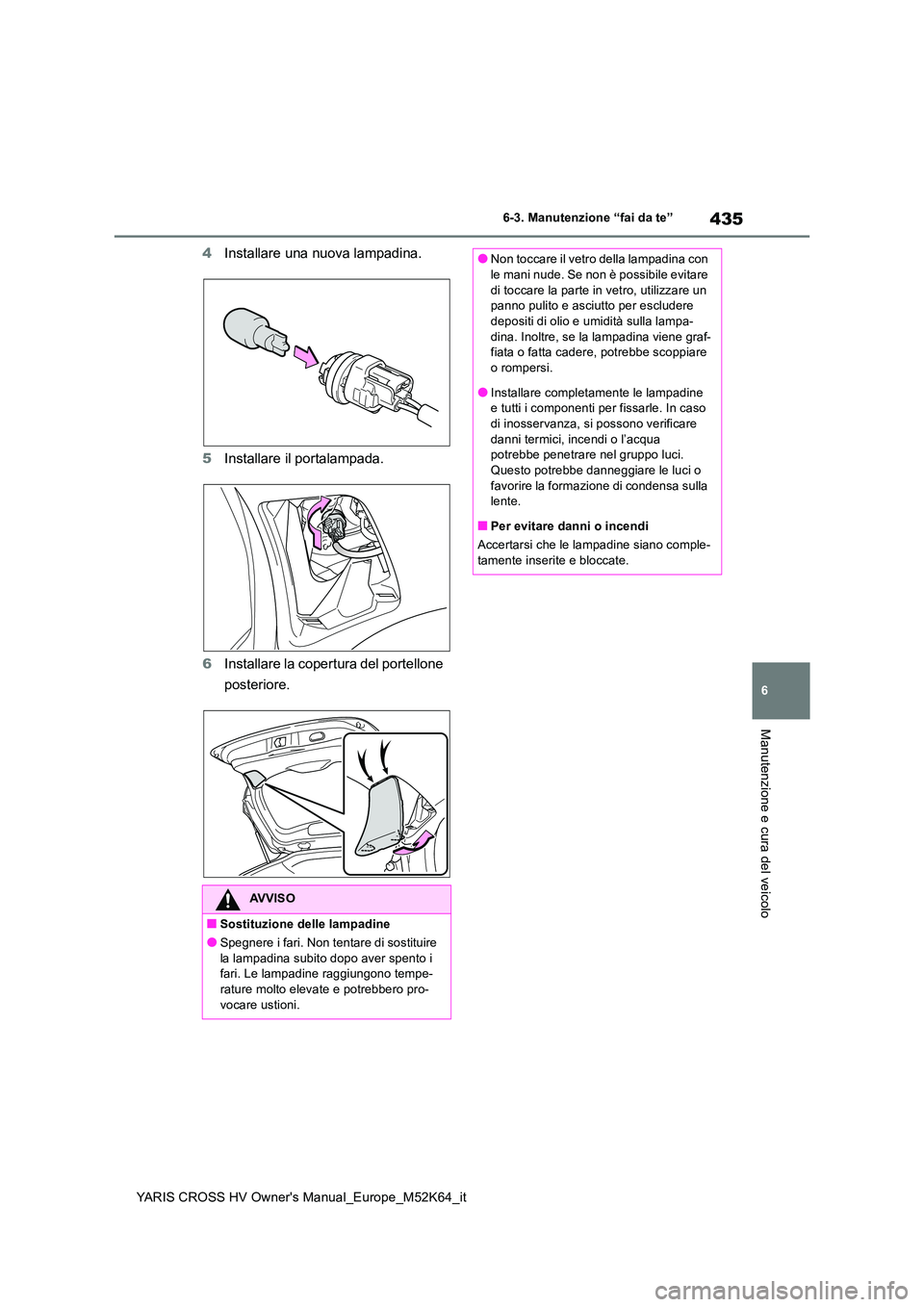

YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
4Installare una nuova lampadina.
5 Installare il portalampada.
6 Installare la copertura del portellone
posteriore.
AVVISO
■Sostituzione delle lampadine
●Spegnere i fari. Non tentare di sostituire
la lampadina subito dopo aver spento i fari. Le lampadine raggiungono tempe-rature molto elevate e potrebbero pro-
vocare ustioni.
●Non toccare il vetro della lampadina con le mani nude. Se non è possibile evitare
di toccare la parte in vetro, utilizzare un panno pulito e asciutto per escludere depositi di olio e umidità sulla lampa-
dina. Inoltre, se la lampadina viene graf- fiata o fatta cadere, potrebbe scoppiare o rompersi.
●Installare completamente le lampadine e tutti i componenti per fissarle. In caso di inosservanza, si possono verificare
danni termici, incendi o l’acqua potrebbe penetrare nel gruppo luci. Questo potrebbe danneggiare le luci o
favorire la formazione di condensa sulla lente.
■Per evitare danni o incendi
Accertarsi che le lampadine siano comple-
tamente inserite e bloccate.

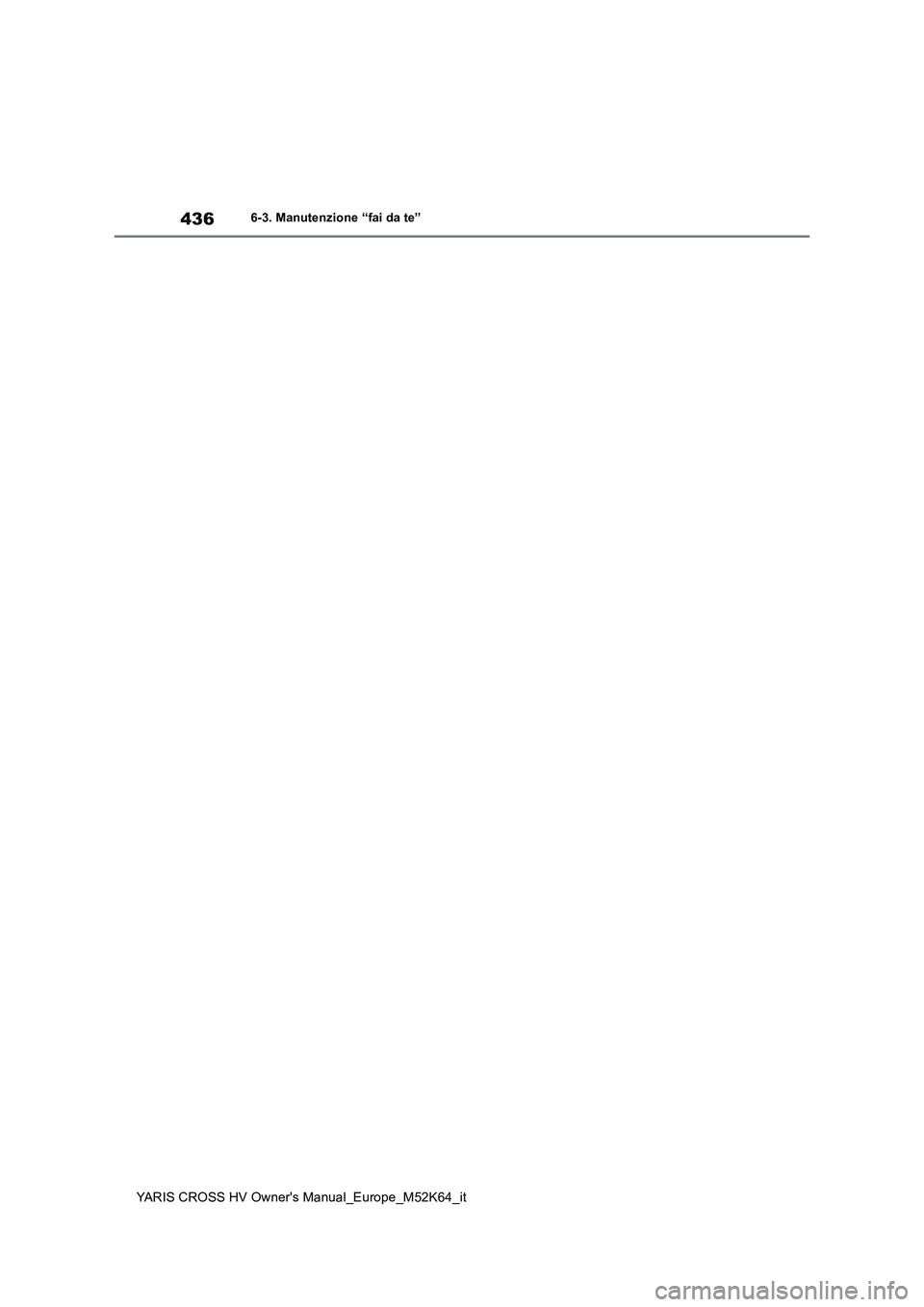

436
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
6-3. Manutenzione “fai da te”

7
437

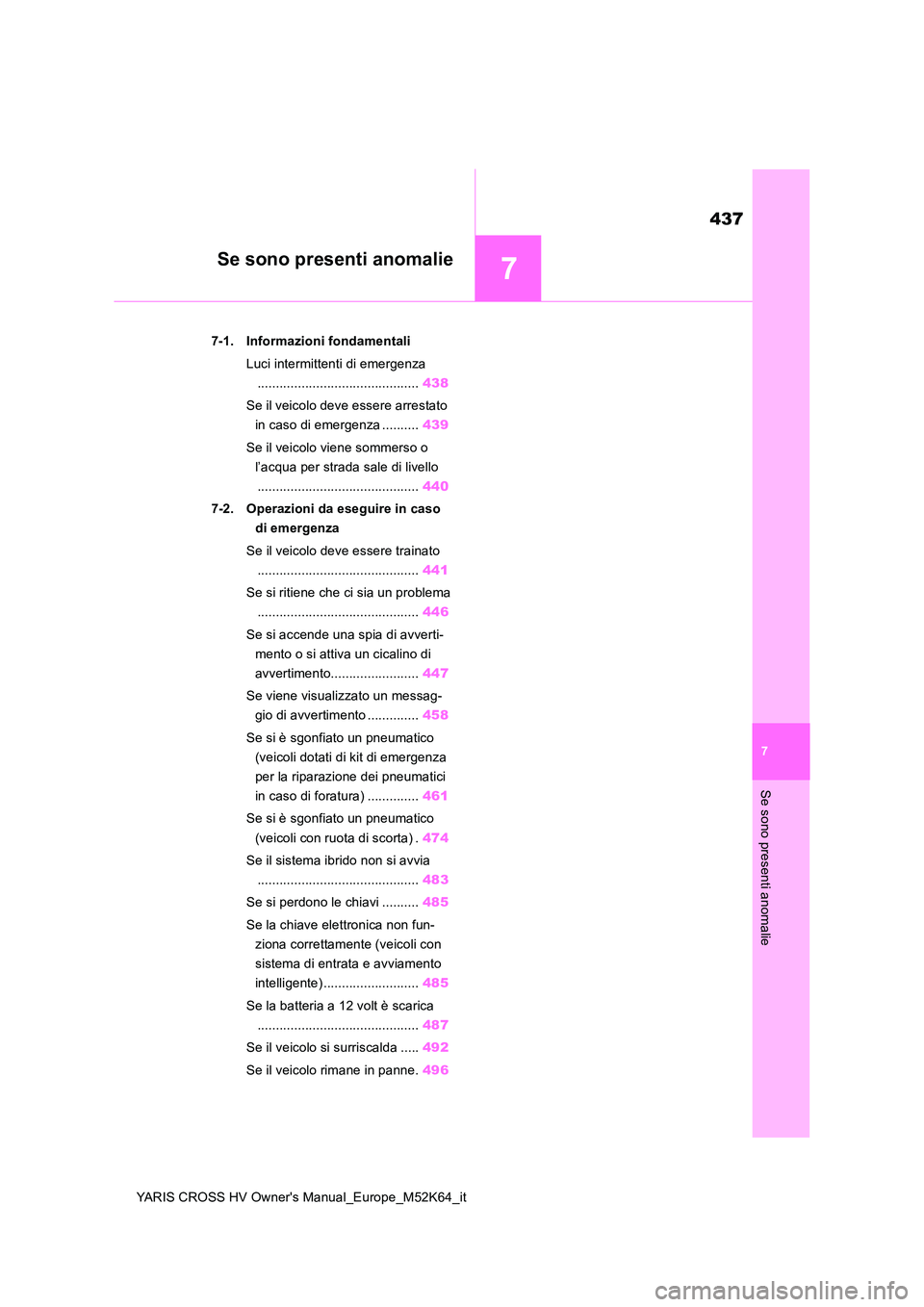

YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7
Se sono presenti anomalie
Se sono presenti anomalie
7-1. Informazioni fondamentali
Luci intermittenti di emergenza
............................................ 438
Se il veicolo deve essere arrestato
in caso di emergenza .......... 439
Se il veicolo viene sommerso o
l’acqua per strada sale di livello
............................................ 440
7-2. Operazioni da eseguire in caso
di emergenza
Se il veicolo deve essere trainato
............................................ 441
Se si ritiene che ci sia un problema
............................................ 446
Se si accende una spia di avverti-
mento o si attiva un cicalino di
avvertimento........................ 447
Se viene visualizzato un messag-
gio di avvertimento .............. 458
Se si è sgonfiato un pneumatico
(veicoli dotati di kit di emergenza
per la riparazione dei pneumatici
in caso di foratura) .............. 461
Se si è sgonfiato un pneumatico
(veicoli con ruota di scorta) . 474
Se il sistema ibrido non si avvia
............................................ 483
Se si perdono le chiavi .......... 485
Se la chiave elettronica non fun-
ziona correttamente (veicoli con
sistema di entrata e avviamento
intelligente) .......................... 485
Se la batteria a 12 volt è scarica
............................................ 487
Se il veicolo si surriscalda ..... 492
Se il veicolo rimane in panne. 496

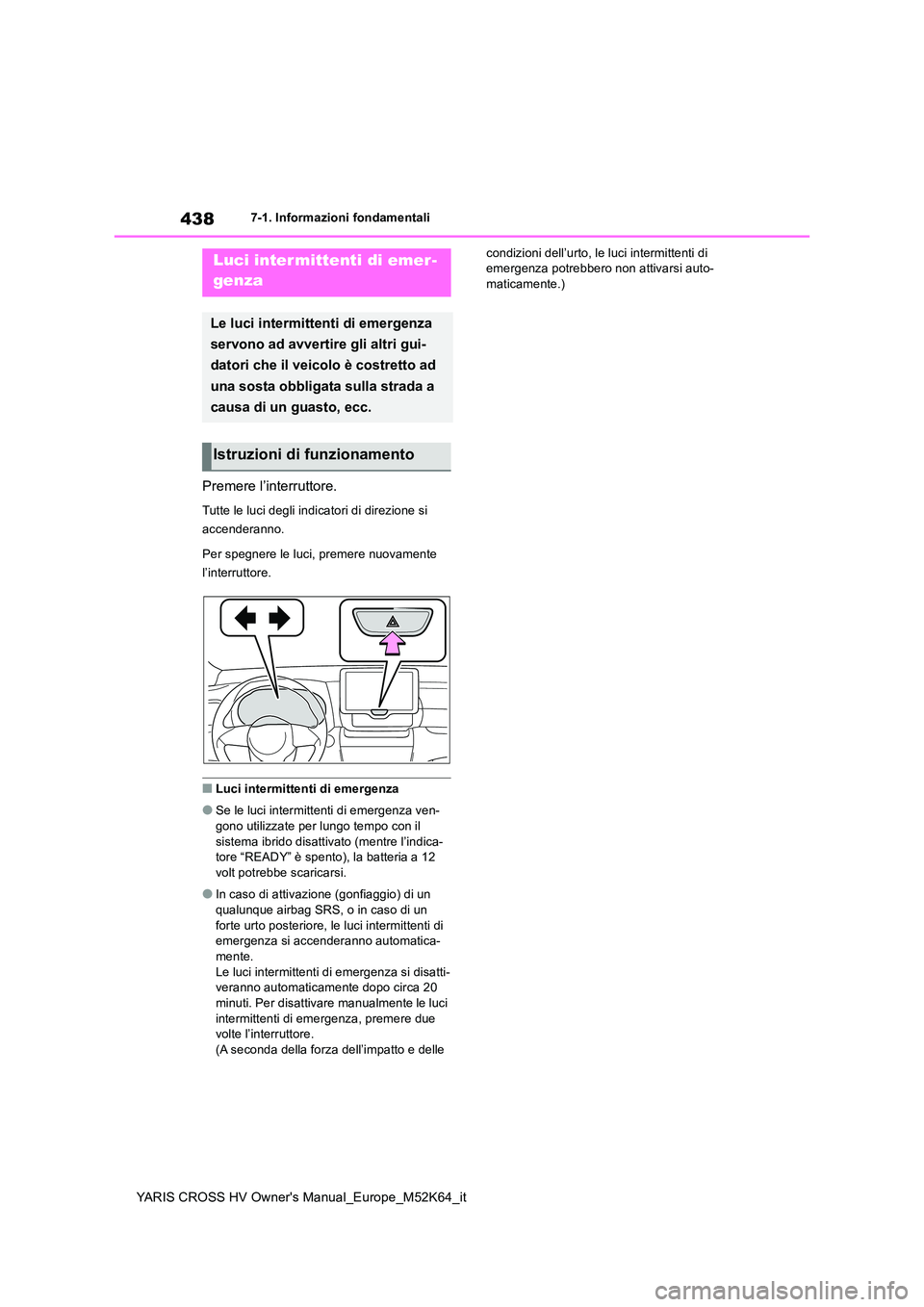

438
YARIS CROSS HV Owner's Manual_Europe_M52K64_it
7-1. Informazioni fondamentali
7-1.In formazioni fond amentali
Premere l’interruttore.
Tutte le luci degli indicatori di direzione si
accenderanno.
Per spegnere le luci, premere nuovamente
l’interruttore.
■Luci intermittenti di emergenza
●Se le luci intermittenti di emergenza ven-
gono utilizzate per lungo tempo con il sistema ibrido disattivato (mentre l’indica-tore “READY” è spento), la batteria a 12
volt potrebbe scaricarsi.
●In caso di attivazione (gonfiaggio) di un
qualunque airbag SRS, o in caso di un forte urto posteriore, le luci intermittenti di emergenza si accenderanno automatica-
mente. Le luci intermittenti di emergenza si disatti-veranno automaticamente dopo circa 20
minuti. Per disattivare manualmente le luci intermittenti di emergenza, premere due volte l’interruttore.
(A seconda della forza dell’impatto e delle
condizioni dell’urto, le luci intermittenti di emergenza potrebbero non attivarsi auto-maticamente.)
Luci inter mittenti di emer -
genza
Le luci intermittenti di emergenza
servono ad avvertire gli altri gui-
datori che il veicolo è costretto ad
una sosta obbligata sulla strada a
causa di un guasto, ecc.
Istruzioni di funzionamento
