TOYOTA YARIS CROSS 2021 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2021, Model line: YARIS CROSS, Model: TOYOTA YARIS CROSS 2021Pages: 650, velikost PDF: 29 MB
Page 261 of 650

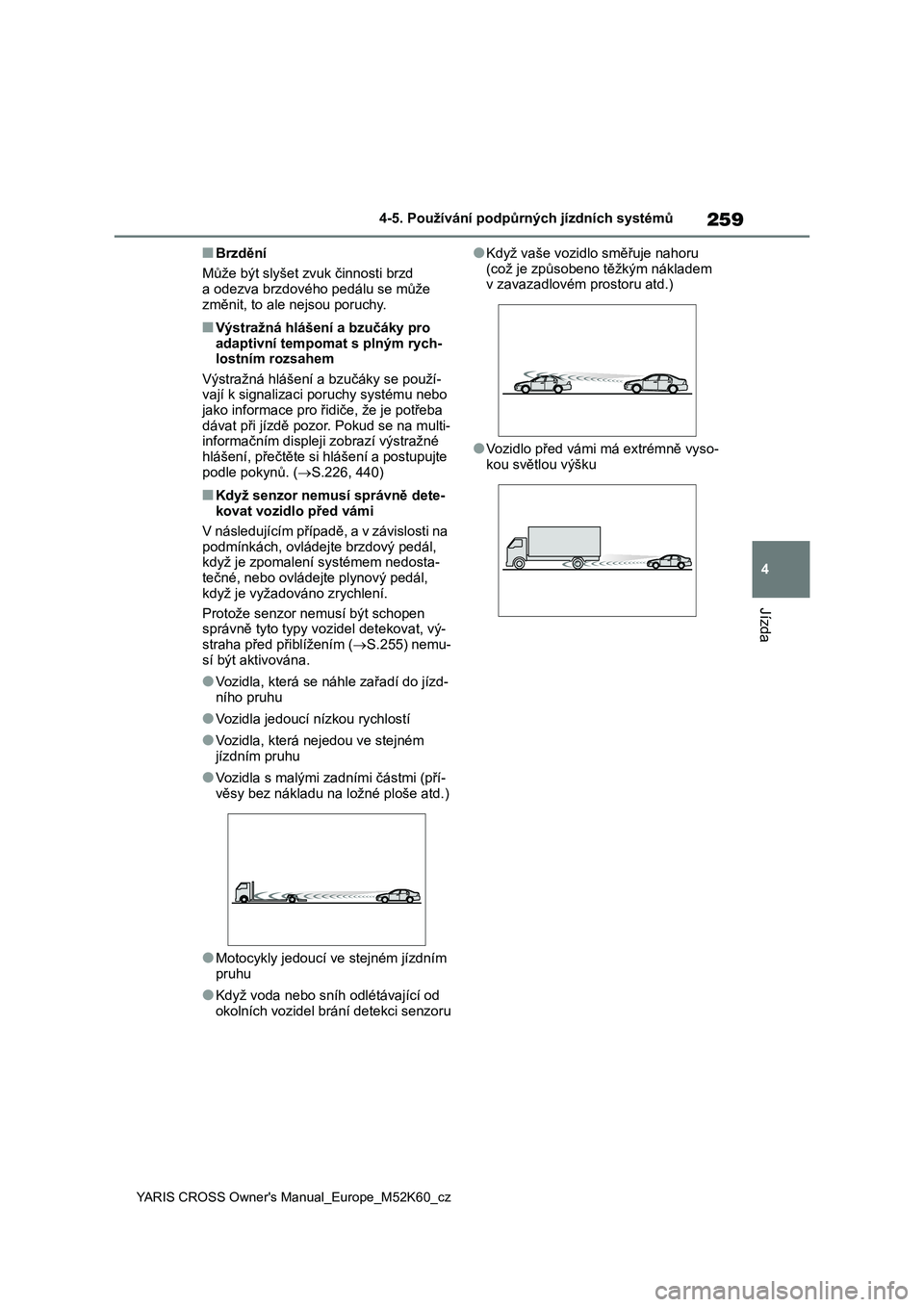

259
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Brzdění
Může být slyšet zvu k činnosti brzd a odezva brzdového pedálu se může
změnit, to ale nejsou poruchy.
■Výstražná hlášení a bzučáky pro
adaptivní tempomat s plným rych- lostním rozsahem
Výstražná hlášení a bzučáky se použí-
vají k signalizaci por uchy systému nebo jako informace pro ř idiče, že je potřeba
dávat při jízdě pozor . Pokud se na multi-
informačním displej i zobrazí výstražné hlášení, přečtěte si hlášení a postupujte
podle pokynů. ( S.226, 440)
■Když senzor nemusí správně dete-
kovat vozidlo před vámi
V následujícím případě, a v závislosti na
podmínkách, ovládejte brzdový pedál,
když je zpomalení systémem nedosta- tečné, nebo ovládejte plynový pedál,
když je vyžadováno zrychlení.
Protože senzor nemusí být schopen správně tyto typy vozidel detekovat, vý-
straha před přiblížením ( S.255) nemu-
sí být aktivována.
●Vozidla, která se náh le zařadí do jízd-
ního pruhu
●Vozidla jedoucí nízkou rychlostí
●Vozidla, která nejedou ve stejném
jízdním pruhu
●Vozidla s malými zad ními částmi (pří-
věsy bez nákladu na ložné ploše atd.)
●Motocykly jedoucí ve stejném jízdním pruhu
●Když voda nebo sníh odlétávající od okolních vozidel brání detekci senzoru
●Když vaše vozidlo směřuje nahoru
(což je způsobeno těžkým nákladem v zavazadlovém prostoru atd.)
●Vozidlo před vámi m á extrémně vyso- kou světlou výšku
Page 262 of 650

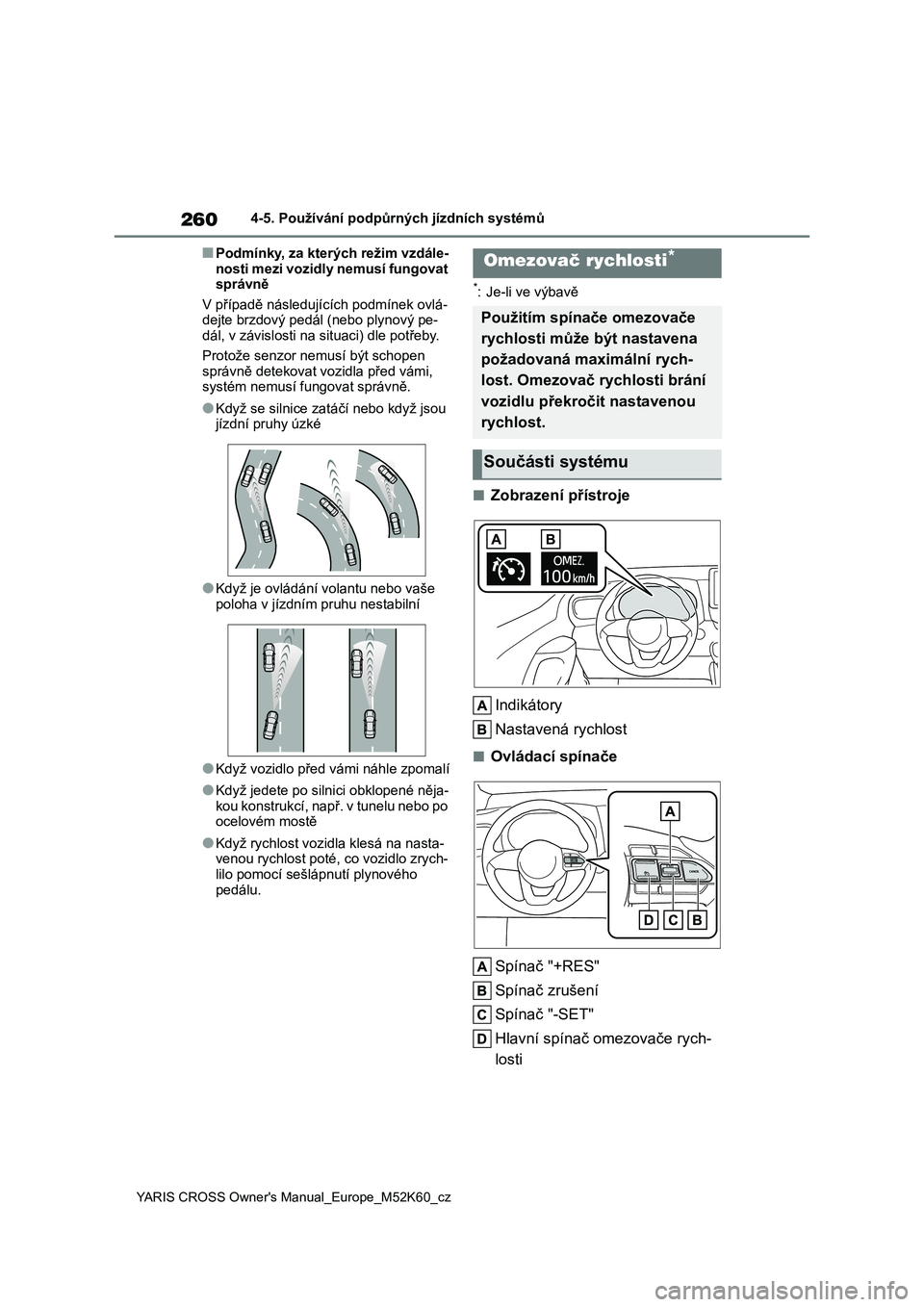

260
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
■Podmínky, za kterých režim vzdále-
nosti mezi vozidly nemusí fungovat správně
V případě následujíc ích podmínek ovlá-
dejte brzdový pedál (nebo plynový pe- dál, v závislosti na situaci) dle potřeby.
Protože senzor nemusí být schopen
správně detekovat vozidla před vámi, systém nemusí fungovat správně.
●Když se silnice zatá čí nebo když jsou jízdní pruhy úzké
●Když je ovládání volantu nebo vaše poloha v jízdním pruhu nestabilní
●Když vozidlo před vámi náhle zpomalí
●Když jedete po silnici obklopené něja-
kou konstrukcí, např. v tunelu nebo po ocelovém mostě
●Když rychlost vozidla klesá na nasta-venou rychlost poté, co vozidlo zrych-
lilo pomocí sešlápnutí plynového
pedálu.
*: Je-li ve výbavě
■Zobrazení přístroje
Indikátory
Nastavená rychlost
■Ovládací spínače
Spínač "+RES"
Spínač zrušení
Spínač "-SET"
Hlavní spínač omezovače rych-
losti
Omezovač rychlosti*
Použitím spínače omezovače
rychlosti může být nastavena
požadovaná maximální rych-
lost. Omezovač rychlosti brání
vozidlu překročit nastavenou
rychlost.
Součásti systému
Page 263 of 650

261
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
1Pro zapnutí omezovače rychlosti
stiskněte hlavní spínač omezo-
vače rychlosti.
Indikátor omezovače rychlosti se roz-
svítí.
Pro deaktivaci ome zovače rychlosti stiskněte sp ínač znovu.
2Zrychlete nebo zpomalte vozidlo
na požadovanou rychlost a stisk-
něte spínač "-SET", abyste na-
stavili požadovanou maximální
rychlost.
Nastavená rychlost se zobrazí na multi- informačním displeji.
Pokud je spínač stisknut, když je rych-
lost vozidla nižší než 30 km/h, nastave- ná rychlost bude 30 km/h.
Pro změnu nastavené rychlosti stisk-
něte spínač "+RES" nebo "-SET",
až dosáhnete požad ované rychlosti.
1 Zvýšení rychlosti
2 Snížení rychlosti
Jemné seřízení: Stiskněte spínač v po-
žadovaném směru.
Větší seřízení: Stisk něte a držte spínač.
Nastavená rychlost se zvýší nebo sníží
následovně:
Jemné seřízení: O 1 km/h*1 nebo 1 mph*2
při každém stisknutí spínače Větší seřízení: Zvyšuj e nebo snižuje rych-
lost po krocích 5 km/h*1 nebo 5 mph*2
tak dlouho, dokud je držen spínač
*1: Když je nastavená rychlost zobraze-
na v "km/h"*2: Když je nastavená rychlost zobraze-
na v "MPH"
Nastavení rychlosti vozidlaSeřízení nastavené rychlosti

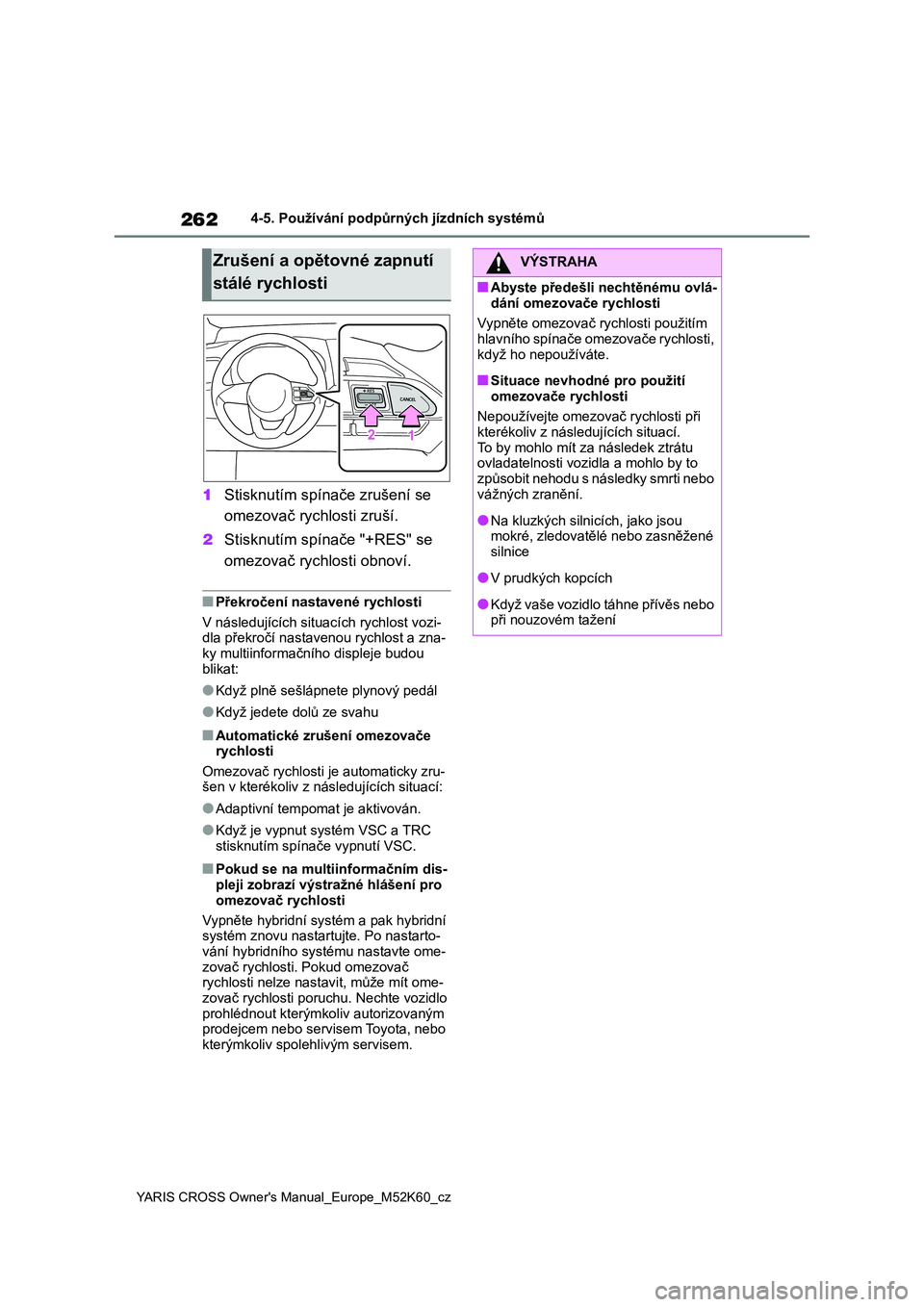

Page 264 of 650

262
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
1Stisknutím spínače zrušení se
omezovač rychlosti zruší.
2 Stisknutím spínače "+RES" se
omezovač rychlosti obnoví.
■Překročení nastavené rychlosti
V následujících situac ích rychlost vozi-
dla překročí nastav enou rychlost a zna- ky multiinformačního displeje budou
blikat:
●Když plně sešlápnete plynový pedál
●Když jedete dolů ze svahu
■Automatické zrušení omezovače rychlosti
Omezovač rychlosti je automaticky zru-
šen v kterékoliv z následujících situací:
●Adaptivní tempomat je aktivován.
●Když je vypnut systém VSC a TRC
stisknutím spínače vypnutí VSC.
■Pokud se na multiinformačním dis-
pleji zobrazí výstražné hlášení pro
omezovač rychlosti
Vypněte hybridní systém a pak hybridní
systém znovu nastart ujte. Po nastarto-
vání hybridního syst ému nastavte ome- zovač rychlosti. Pokud omezovač
rychlosti nelze nastavit, může mít ome-
zovač rychlosti poru chu. Nechte vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
Zrušení a opětovné zapnutí
stálé rychlosti
VÝSTRAHA
■Abyste předešli nechtěnému ovlá-
dání omezovače rychlosti
Vypněte omezovač rychlosti použitím hlavního spínače ome zovače rychlosti,
když ho nepoužíváte.
■Situace nevhodné pro použití
omezovače rychlosti
Nepoužívejte omezov ač rychlosti při
kterékoliv z následujících situací. To by mohlo mít za následek ztrátu
ovladatelnosti vozid la a mohlo by to
způsobit nehodu s následky smrti nebo vážných zranění.
●Na kluzkých silni cích, jako jsou mokré, zledovatělé nebo zasněžené
silnice
●V prudkých kopcích
●Když vaše vozidlo táhne přívěs nebo při nouzovém tažení
Page 265 of 650

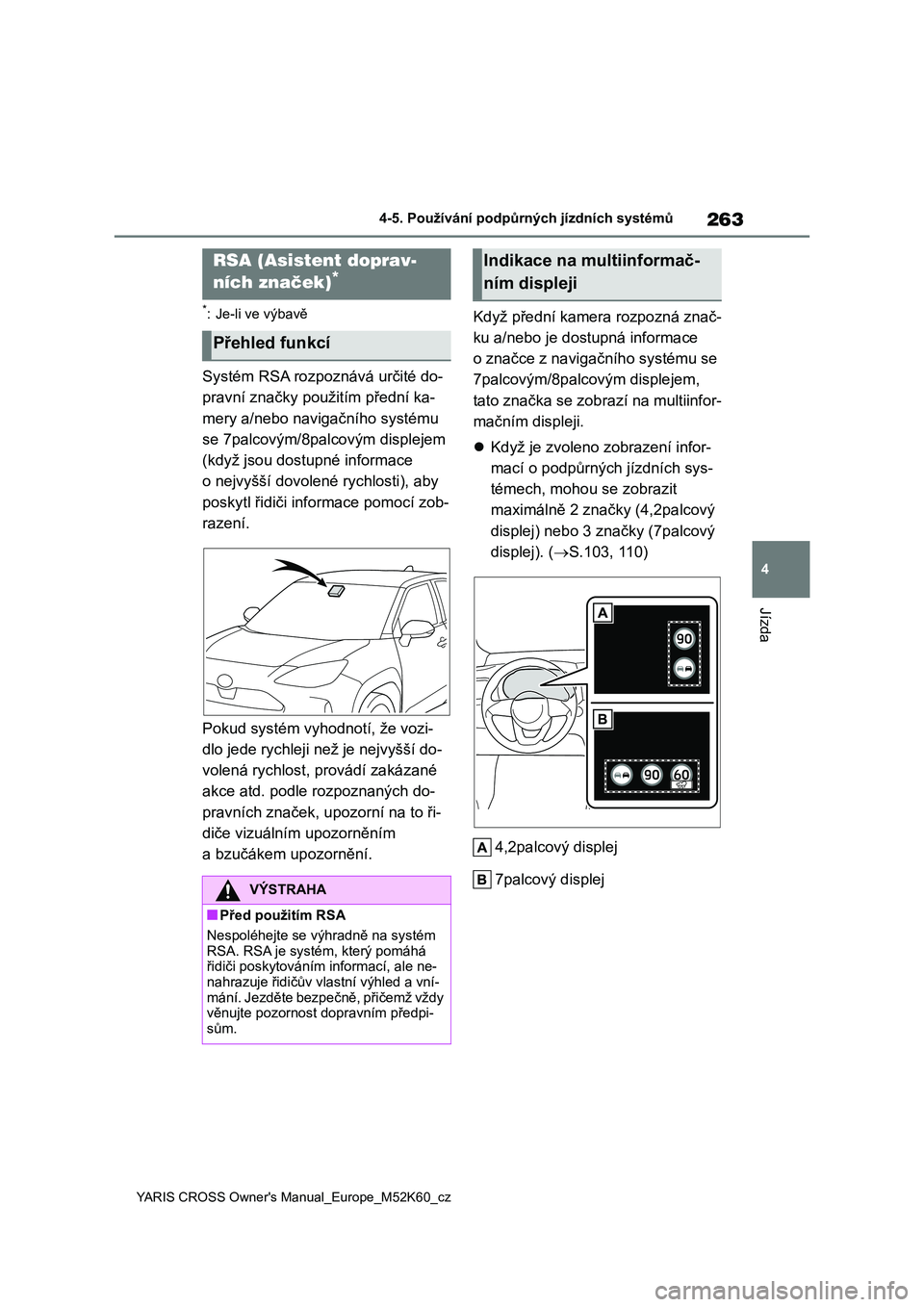

263
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
Systém RSA rozpoznává určité do-
pravní značky použitím přední ka-
mery a/nebo navigačního systému
se 7palcovým/8palcovým displejem
(když jsou dostupné informace
o nejvyšší dovolené rychlosti), aby
poskytl řidiči informace pomocí zob-
razení.
Pokud systém vyhodnotí, že vozi-
dlo jede rychleji než je nejvyšší do-
volená rychlost, provádí zakázané
akce atd. podle rozpoznaných do-
pravních značek, u pozorní na to ři-
diče vizuálním upozorněním
a bzučákem upozornění.
Když přední kamera rozpozná znač-
ku a/nebo je dostupná informace
o značce z navigačního systému se
7palcovým/8palcovým displejem,
tato značka se zobr azí na multiinfor-
mačním displeji.
Když je zvoleno zobrazení infor-
mací o podpůrných jízdních sys-
témech, mohou se zobrazit
maximálně 2 značky (4,2palcový
displej) nebo 3 značky (7palcový
displej). ( S.103, 110)
4,2palcový displej
7palcový displej
RSA (Asistent doprav-
ních značek)*
Přehled funkcí
VÝSTRAHA
■Před použitím RSA
Nespoléhejte se výhradně na systém
RSA. RSA je systém, který pomáhá
řidiči poskytování m informací, ale ne- nahrazuje řidičův vla stní výhled a vní-
mání. Jezděte bezpečně, přičemž vždy
věnujte pozornost dopravním předpi- sům.
Indikace na multiinformač-
ním displeji
Page 266 of 650

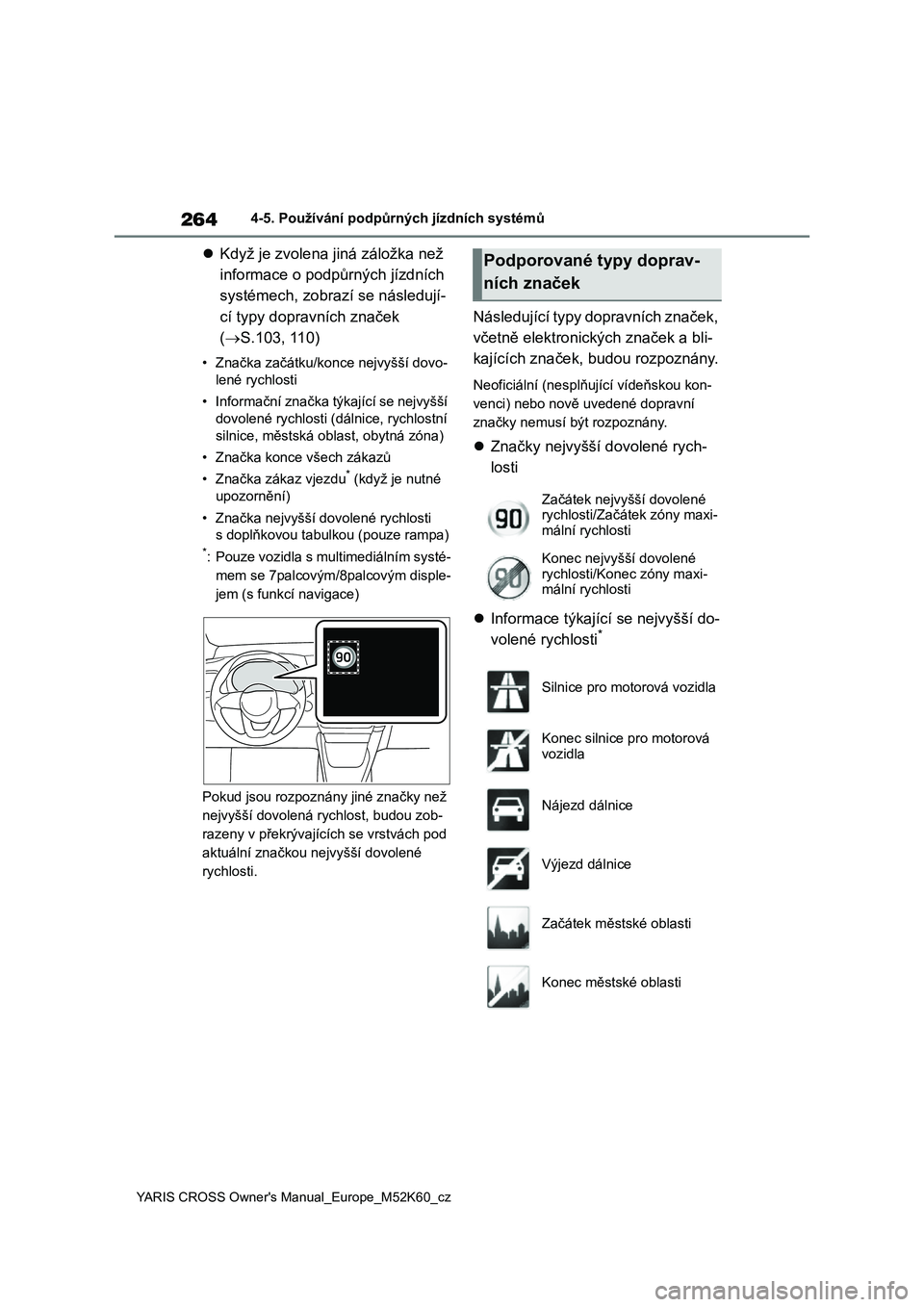

264
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Když je zvolena jiná záložka než
informace o podpůrných jízdních
systémech, zobrazí se následují-
cí typy dopravních značek
( S.103, 110)
• Značka začátku/konce nejvyšší dovo-
lené rychlosti
• Informační značka týkající se nejvyšší
dovolené rychlosti (d álnice, rychlostní
silnice, městská obl ast, obytná zóna)
• Značka konce všech zákazů
• Značka zákaz vjezdu* (když je nutné
upozornění)
• Značka nejvyšší dovolené rychlosti
s doplňkovou tabulkou (pouze rampa)
*: Pouze vozidla s m ultimediálním systé-
mem se 7palcovým/8palcovým disple-
jem (s funkcí navigace)
Pokud jsou rozpoznán y jiné značky než
nejvyšší dovolená rychlost, budou zob-
razeny v překrývající ch se vrstvách pod
aktuální značkou nejvyšší dovolené
rychlosti.
Následující typy dopravních značek,
včetně elektronických značek a bli-
kajících značek, budou rozpoznány.
Neoficiální (nesplňující vídeňskou kon-
venci) nebo nově uvedené dopravní
značky nemusí být rozpoznány.
Značky nejvyšší dovolené rych-
losti
Informace týkající se nejvyšší do-
volené rychlosti*
Podporované typy doprav-
ních značek
Začátek nejvyšší dovolené rychlosti/Začátek zóny maxi-
mální rychlosti
Konec nejvyšší dovolené
rychlosti/Konec zóny maxi-
mální rychlosti
Silnice pro motorová vozidla
Konec silnice pro motorová
vozidla
Nájezd dálnice
Výjezd dálnice
Začátek městské oblasti
Konec městské oblasti
Page 267 of 650

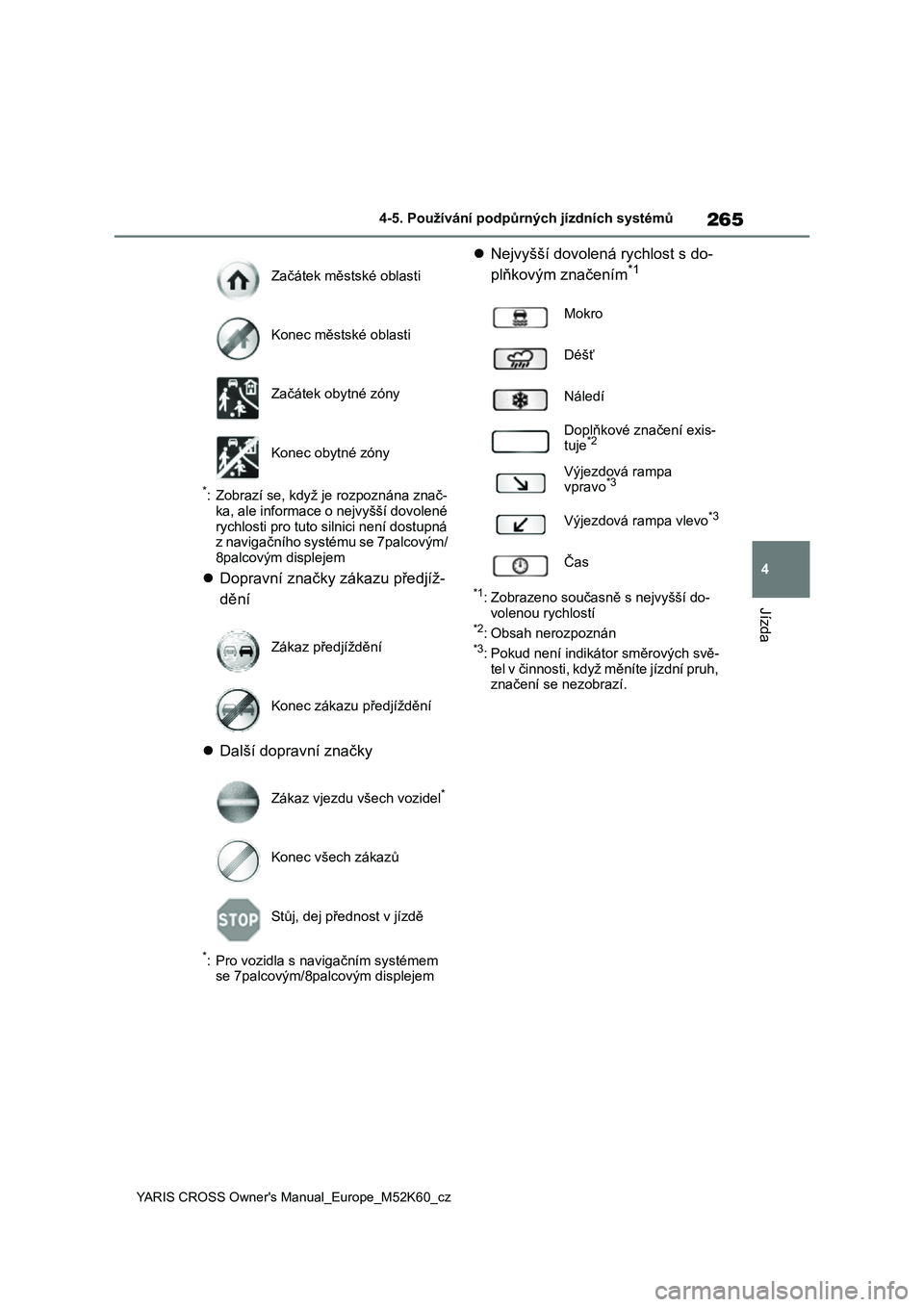

265
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
*: Zobrazí se, když je rozpoznána znač-
ka, ale informace o nejvyšší dovolené rychlosti pro tuto silnici není dostupná
z navigačního systému se 7palcovým/
8palcovým displejem
Dopravní značky zákazu předjíž-
dění
Další dopravní značky
*: Pro vozidla s navigačním systémem
se 7palcovým/8palcovým displejem
Nejvyšší dovolená rychlost s do-
plňkovým značením*1
*1: Zobrazeno současně s nejvyšší do- volenou rychlostí*2: Obsah nerozpoznán*3: Pokud není indikáto r směrových svě- tel v činnosti, když měníte jízdní pruh,
značení se nezobrazí.
Začátek městské oblasti
Konec městské oblasti
Začátek obytné zóny
Konec obytné zóny
Zákaz předjíždění
Konec zákazu předjíždění
Zákaz vjezdu všech vozidel*
Konec všech zákazů
Stůj, dej přednost v jízdě
Mokro
Déšť
Náledí
Doplňkové značení exis- tuje*2
Výjezdová rampa
vpravo*3
Výjezdová rampa vlevo*3
Čas
Page 268 of 650

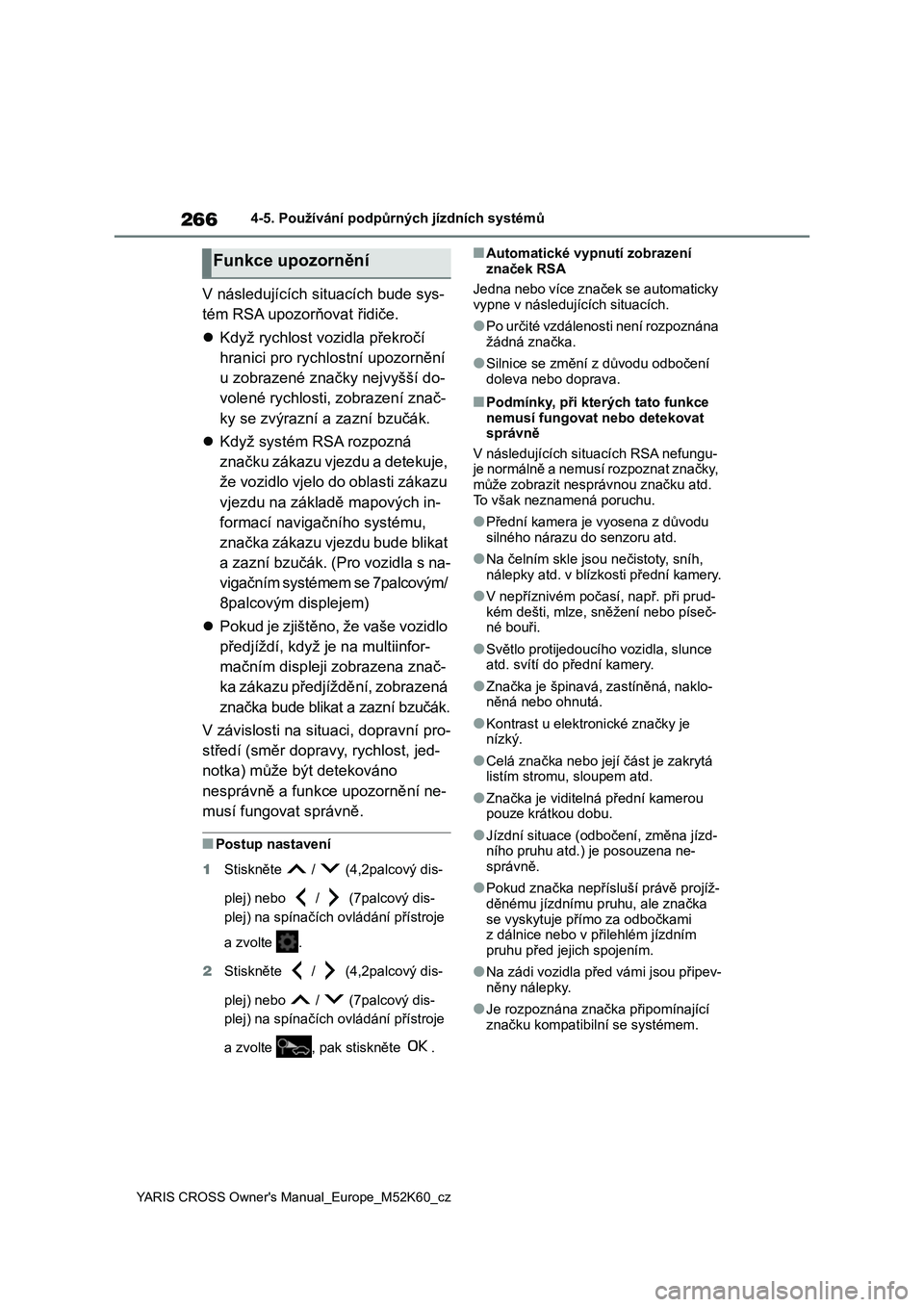

266
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
V následujících situacích bude sys-
tém RSA upozorňovat řidiče.
Když rychlost vozidla překročí
hranici pro rychlostní upozornění
u zobrazené značky nejvyšší do-
volené rychlosti, zobrazení znač-
ky se zvýrazní a zazní bzučák.
Když systém RSA rozpozná
značku zákazu vjez du a detekuje,
že vozidlo vjelo do oblasti zákazu
vjezdu na základě mapových in-
formací navigačního systému,
značka zákazu vjezdu bude blikat
a zazní bzučák. (Pro vozidla s na-
vigačním systémem se 7palcovým/
8palcovým displejem)
Pokud je zjištěno, že vaše vozidlo
předjíždí, když je na multiinfor-
mačním displeji zobrazena znač-
ka zákazu předjíždění, zobrazená
značka bude blikat a zazní bzučák.
V závislosti na situ aci, dopravní pro-
středí (směr dopravy, rychlost, jed-
notka) může být detekováno
nesprávně a funkce upozornění ne-
musí fungovat správně.
■Postup nastavení
1 Stiskněte / (4,2palcový dis-
plej) nebo / (7palcový dis-
plej) na spínačích ovládání přístroje
a zvolte .
2 Stiskněte / (4,2palcový dis-
plej) nebo / (7palcový dis-
plej) na spínačích ovládání přístroje
a zvolte , pak stiskněte .
■Automatické vypnutí zobrazení
značek RSA
Jedna nebo více značek se automaticky
vypne v následujících situacích.
●Po určité vzdálenosti není rozpoznána
žádná značka.
●Silnice se změní z důvodu odbočení
doleva nebo doprava.
■Podmínky, při kterých tato funkce
nemusí fungovat nebo detekovat správně
V následujících situacích RSA nefungu-
je normálně a nemusí rozpoznat značky, může zobrazit nesprávnou značku atd.
To však neznamená poruchu.
●Přední kamera je vyosena z důvodu
silného nárazu do senzoru atd.
●Na čelním skle jsou nečistoty, sníh,
nálepky atd. v blízk osti přední kamery.
●V nepříznivém počasí, např. při prud-
kém dešti, mlze, sněžení nebo píseč-
né bouři.
●Světlo protijedoucího vozidla, slunce
atd. svítí do přední kamery.
●Značka je špinavá, zastíněná, naklo-
něná nebo ohnutá.
●Kontrast u elekt ronické značky je
nízký.
●Celá značka nebo její část je zakrytá
listím stromu, sloupem atd.
●Značka je viditelná přední kamerou
pouze krátkou dobu.
●Jízdní situace (odbočení, změna jízd-
ního pruhu atd.) je posouzena ne- správně.
●Pokud značka nepřís luší právě projíž- děnému jízdnímu p ruhu, ale značka
se vyskytuje přímo za odbočkami
z dálnice nebo v přilehlém jízdním
pruhu před jejich spojením.
●Na zádi vozidla před vámi jsou připev-
něny nálepky.
●Je rozpoznána značka připomínající
značku kompatibilní se systémem.
Funkce upozornění

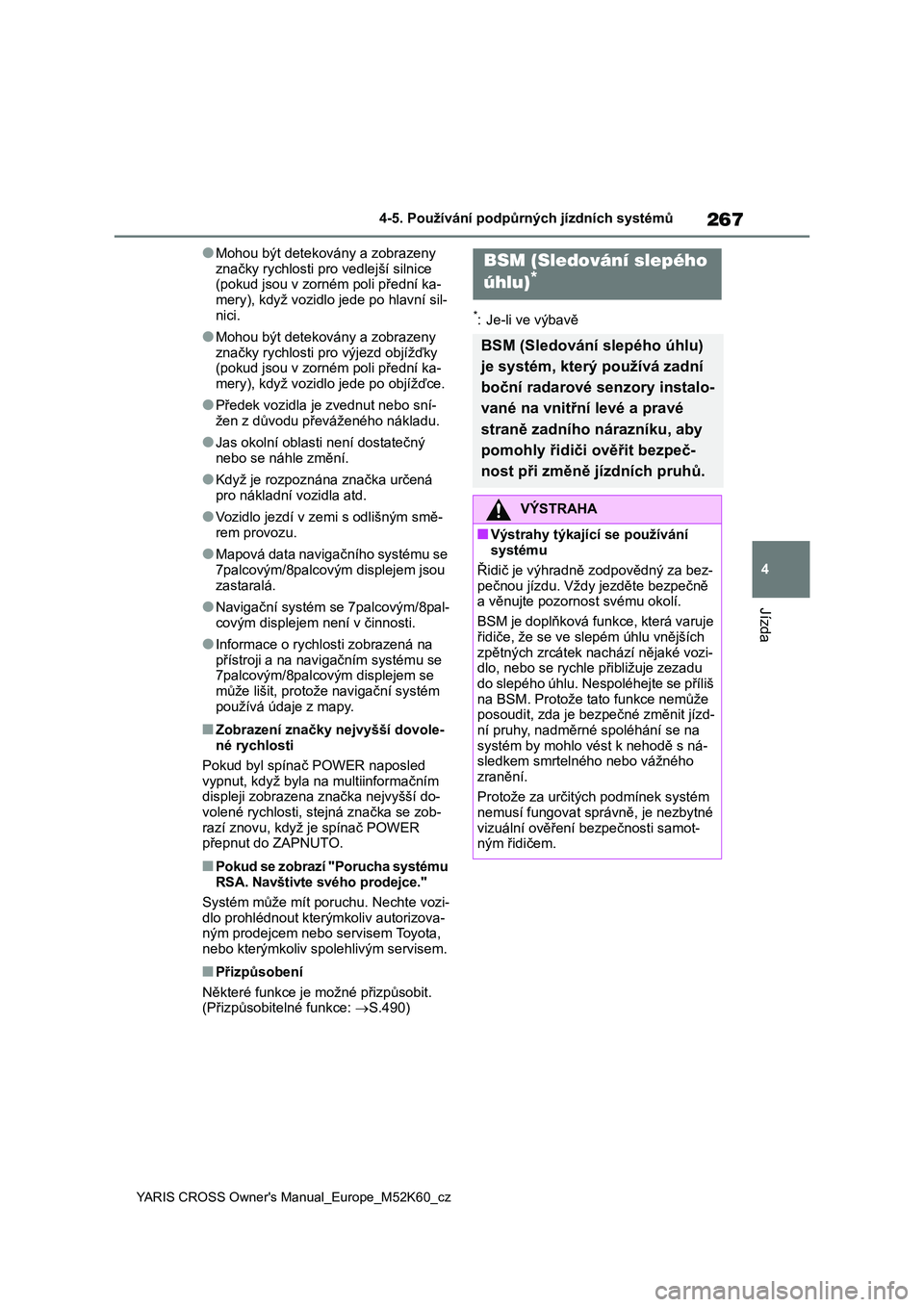

Page 269 of 650

267
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
●Mohou být detekovány a zobrazeny
značky rychlosti pro vedlejší silnice (pokud jsou v zorném poli přední ka-
mery), když vozidlo jede po hlavní sil-
nici.
●Mohou být detekovány a zobrazeny
značky rychlosti pro výjezd objížďky (pokud jsou v zorném poli přední ka-
mery), když vozidlo jede po objížďce.
●Předek vozidla je zvednut nebo sní-
žen z důvodu převáženého nákladu.
●Jas okolní oblasti není dostatečný
nebo se náhle změní.
●Když je rozpoznána značka určená
pro nákladní vozidla atd.
●Vozidlo jezdí v zemi s odlišným smě-
rem provozu.
●Mapová data naviga čního systému se
7palcovým/8palcovým displejem jsou
zastaralá.
●Navigační systém s e 7palcovým/8pal-
covým displejem není v činnosti.
●Informace o rychlosti zobrazená na
přístroji a na navi gačním systému se 7palcovým/8palcovým displejem se
může lišit, protože navigační systém
používá údaje z mapy.
■Zobrazení značky nejvyšší dovole- né rychlosti
Pokud byl spínač POWER naposled
vypnut, když byla na multiinformačním displeji zobrazena značka nejvyšší do-
volené rychlosti, ste jná značka se zob-
razí znovu, když je spínač POWER přepnut do ZAPNUTO.
■Pokud se zobrazí "Porucha systému
RSA. Navštivte svého prodejce."
Systém může mít poruchu. Nechte vozi-
dlo prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit. (Přizpůsobitelné funkce: S.490)
*: Je-li ve výbavě
BSM (Sledování slepého
úhlu)*
BSM (Sledování slepého úhlu)
je systém, který používá zadní
boční radarové senzory instalo-
vané na vnitřní levé a pravé
straně zadního nárazníku, aby
pomohly řidiči ověřit bezpeč-
nost při změně jízdních pruhů.
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bez-
pečnou jízdu. Vždy jezděte bezpečně a věnujte pozorno st svému okolí.
BSM je doplňková funkce, která varuje
řidiče, že se ve slepém úhlu vnějších zpětných zrcátek nac hází nějaké vozi-
dlo, nebo se rychle přibližuje zezadu
do slepého úhlu. Nespoléhejte se příliš na BSM. Protože ta to funkce nemůže
posoudit, zda je bez pečné změnit jízd-
ní pruhy, nadměrné spoléhání se na systém by mohlo vést k nehodě s ná-
sledkem smrtelného nebo vážného
zranění.
Protože za určitých podmínek systém
nemusí fungovat správně, je nezbytné
vizuální ověření bezpečnosti samot- ným řidičem.

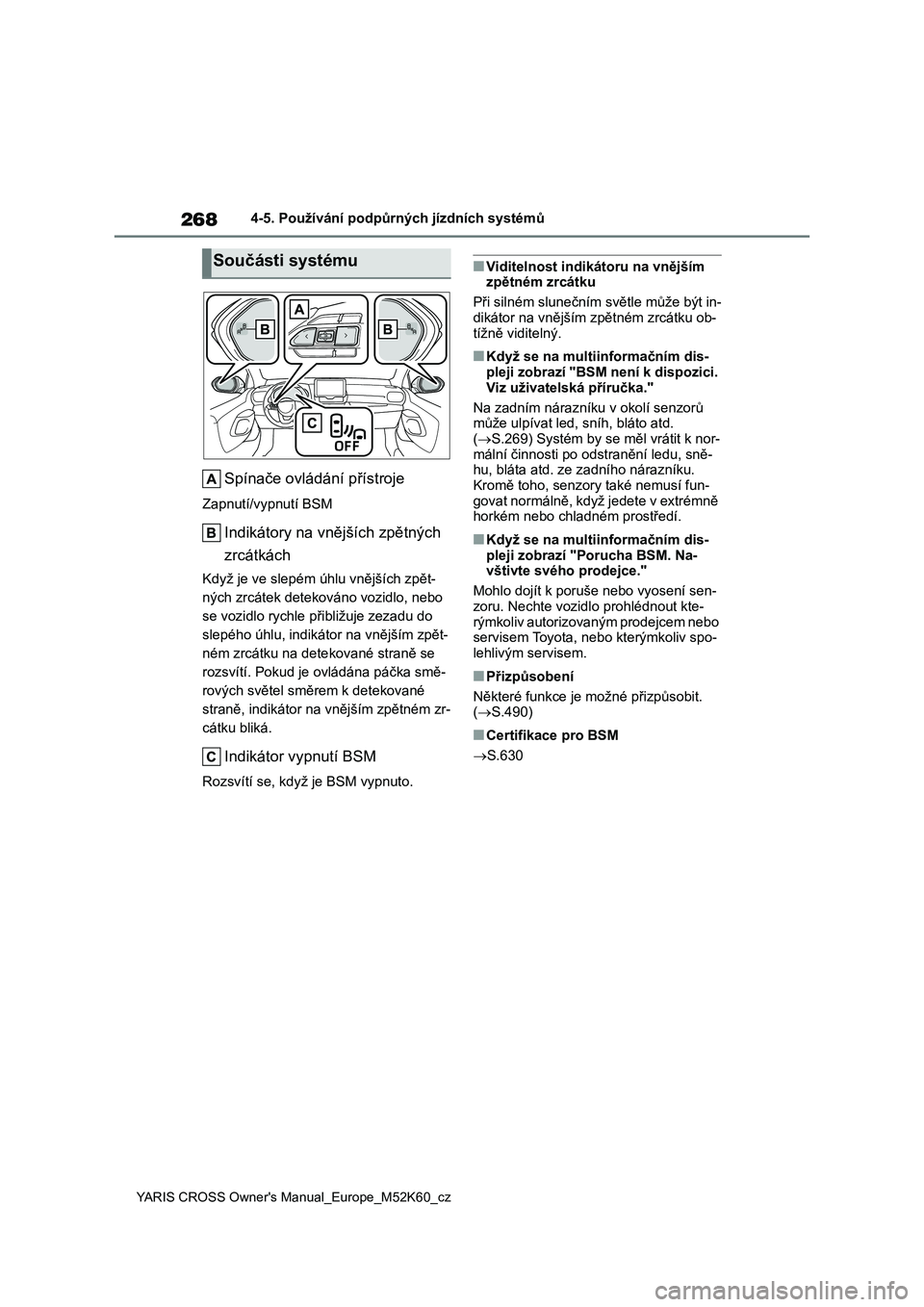

Page 270 of 650

268
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Spínače ovládání přístroje
Zapnutí/vypnutí BSM
Indikátory na vnějších zpětných
zrcátkách
Když je ve slepém úhlu vnějších zpět-
ných zrcátek detekov áno vozidlo, nebo
se vozidlo rychle přibližuje zezadu do
slepého úhlu, indikátor na vnějším zpět-
ném zrcátku na dete kované straně se
rozsvítí. Pokud je o vládána páčka smě-
rových světel směrem k detekované
straně, indikátor na vnějším zpětném zr-
cátku bliká.
Indikátor vypnutí BSM
Rozsvítí se, když je BSM vypnuto.
■Viditelnost indikátoru na vnějším zpětném zrcátku
Při silném slunečním světle může být in-
dikátor na vnějším z pětném zrcátku ob- tížně viditelný.
■Když se na multiinformačním dis-
pleji zobrazí "BSM není k dispozici.
Viz uživatelská příručka."
Na zadním nárazník u v okolí senzorů
může ulpívat led, sníh, bláto atd.
( S.269) Systém by se měl vrátit k nor- mální činnosti po odstranění ledu, sně-
hu, bláta atd. ze zadního nárazníku.
Kromě toho, senzory také nemusí fun- govat normálně, když jedete v extrémně
horkém nebo chladném prostředí.
■Když se na multiinformačním dis-
pleji zobrazí "Porucha BSM. Na- vštivte svého prodejce."
Mohlo dojít k poruše nebo vyosení sen-
zoru. Nechte vozidlo prohlédnout kte- rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.490)
■Certifikace pro BSM
S.630
Součásti systému
