TOYOTA YARIS CROSS 2021 Návod na použití (in Czech)

269

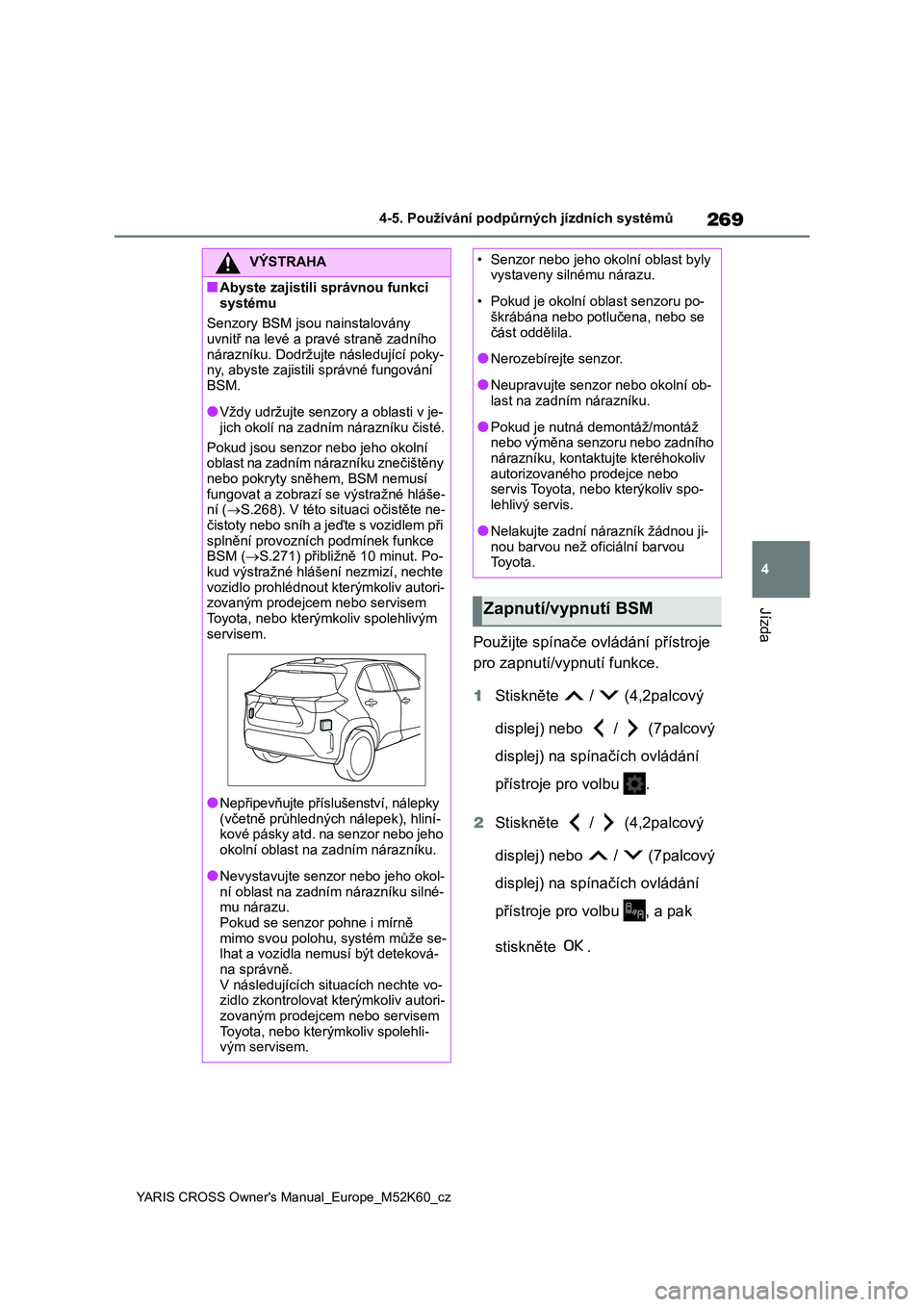

4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
Použijte spínače ovládání přístroje
pro zapnutí/vypnutí funkce.
1 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spínačích ovládání
přístroje pro volbu .
2 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spínačích ovládání
přístroje pro volbu , a pak
stiskněte .
VÝSTRAHA
■Abyste zajistili správnou funkci
systému
Senzory BSM jsou nainstalovány uvnitř na levé a pravé straně zadního
nárazníku. Dodržujte následující poky-
ny, abyste zajistili správné fungování BSM.
●Vždy udržujte senz ory a oblasti v je-
jich okolí na zadním nárazníku čisté.
Pokud jsou senzo r nebo jeho okolní
oblast na zadním nárazníku znečištěny
nebo pokryty sněhem, BSM nemusí fungovat a zobrazí se výstražné hláše-
ní ( S.268). V této situaci očistěte ne-
čistoty nebo sníh a jeďte s vozidlem při splnění provozních podmínek funkce
BSM ( S.271) přibližně 10 minut. Po-
kud výstražné hlášení nezmizí, nechte vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
●Nepřipevňujte příslušenství, nálepky (včetně průhledných nálepek), hliní-
kové pásky atd. na senzor nebo jeho
okolní oblast na zadním nárazníku.
●Nevystavujte senzo r nebo jeho okol-
ní oblast na zadním nárazníku silné- mu nárazu.
Pokud se senzor pohne i mírně
mimo svou polohu , systém může se- lhat a vozidla nemusí být deteková-
na správně.
V následujících sit uacích nechte vo- zidlo zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli- vým servisem.
• Senzor nebo jeho okolní oblast byly vystaveny silnému nárazu.
• Pokud je okolní oblast senzoru po- škrábána nebo potlučena, nebo se
část oddělila.
●Nerozebírejte senzor.
●Neupravujte senzor nebo okolní ob- last na zadním nárazníku.
●Pokud je nutná de montáž/montáž nebo výměna senzoru nebo zadního
nárazníku, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Nelakujte zadní nárazník žádnou ji-
nou barvou než oficiální barvou
Toyota.
Zapnutí/vypnutí BSM

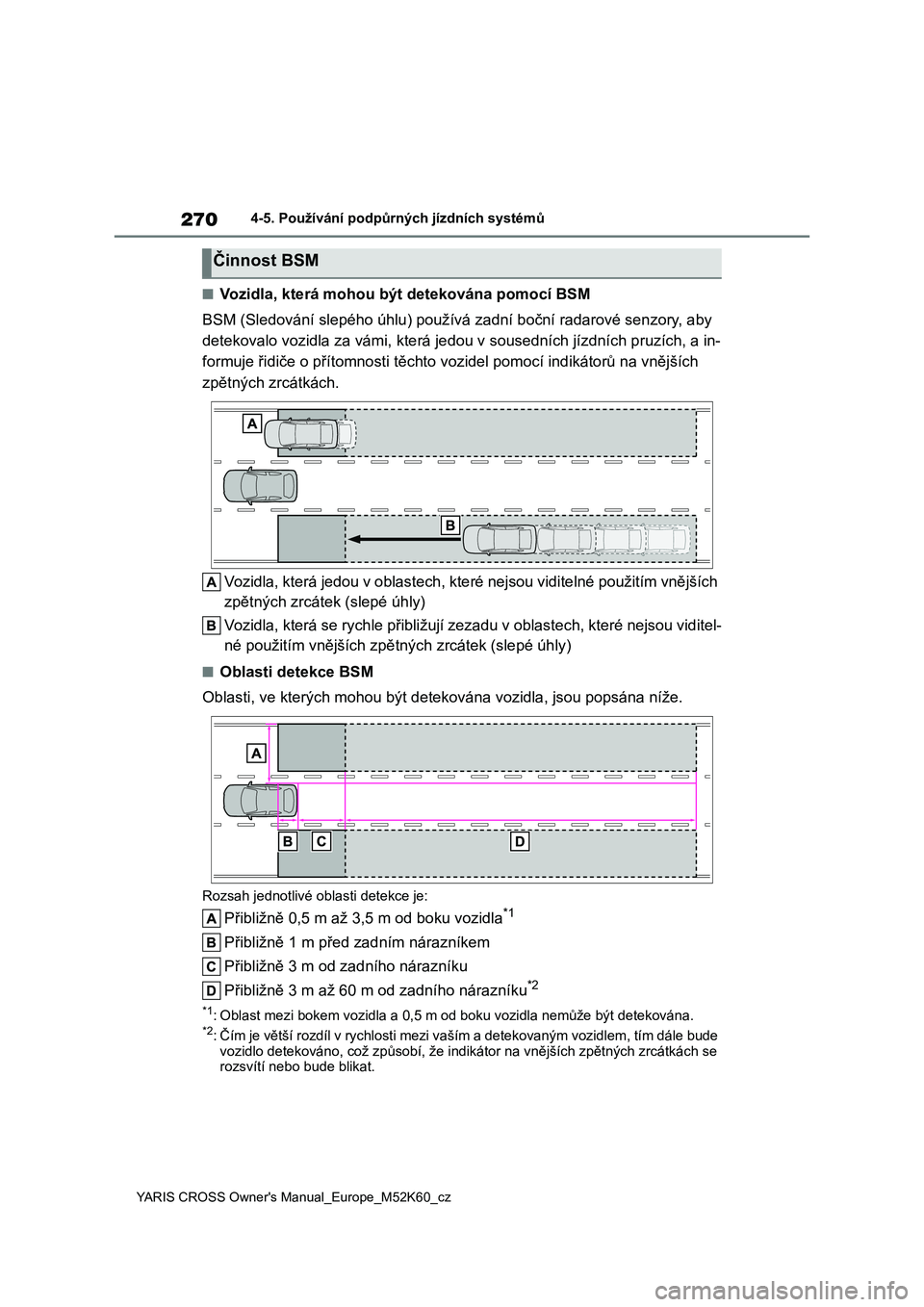

270
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
■Vozidla, která mohou být detekována pomocí BSM
BSM (Sledování slepého úhlu) použ ívá zadní boční radarové senzory, aby
detekovalo vozidla za vámi, kte rá jedou v sousedních jízdních pruzích, a in-
formuje řidiče o přítomnosti těc hto vozidel pomocí indikátorů na vnějších
zpětných zrcátkách.
Vozidla, která jedou v oblastech, které nejsou viditelné použit ím vnějších
zpětných zrcátek (slepé úhly)
Vozidla, která se rychle přibližují zezadu v oblastech, které n ejsou viditel-
né použitím vnějších zpě tných zrcátek (slepé úhly)
■Oblasti detekce BSM
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od boku vozidla*1
Přibližně 1 m před zadním nárazníkem
Přibližně 3 m od zadního nárazníku
Přibližně 3 m až 60 m od zadního nárazníku*2
*1: Oblast mezi bokem vozidla a 0,5 m od boku vozidla nemůže být detekována.*2: Čím je větší rozdíl v rychlosti mezi vaším a detekovaným vozidlem, tím dále bude
vozidlo detekováno, co ž způsobí, že indikátor na vnějších zpětných zrcátkách se rozsvítí nebo bude blikat.
Činnost BSM

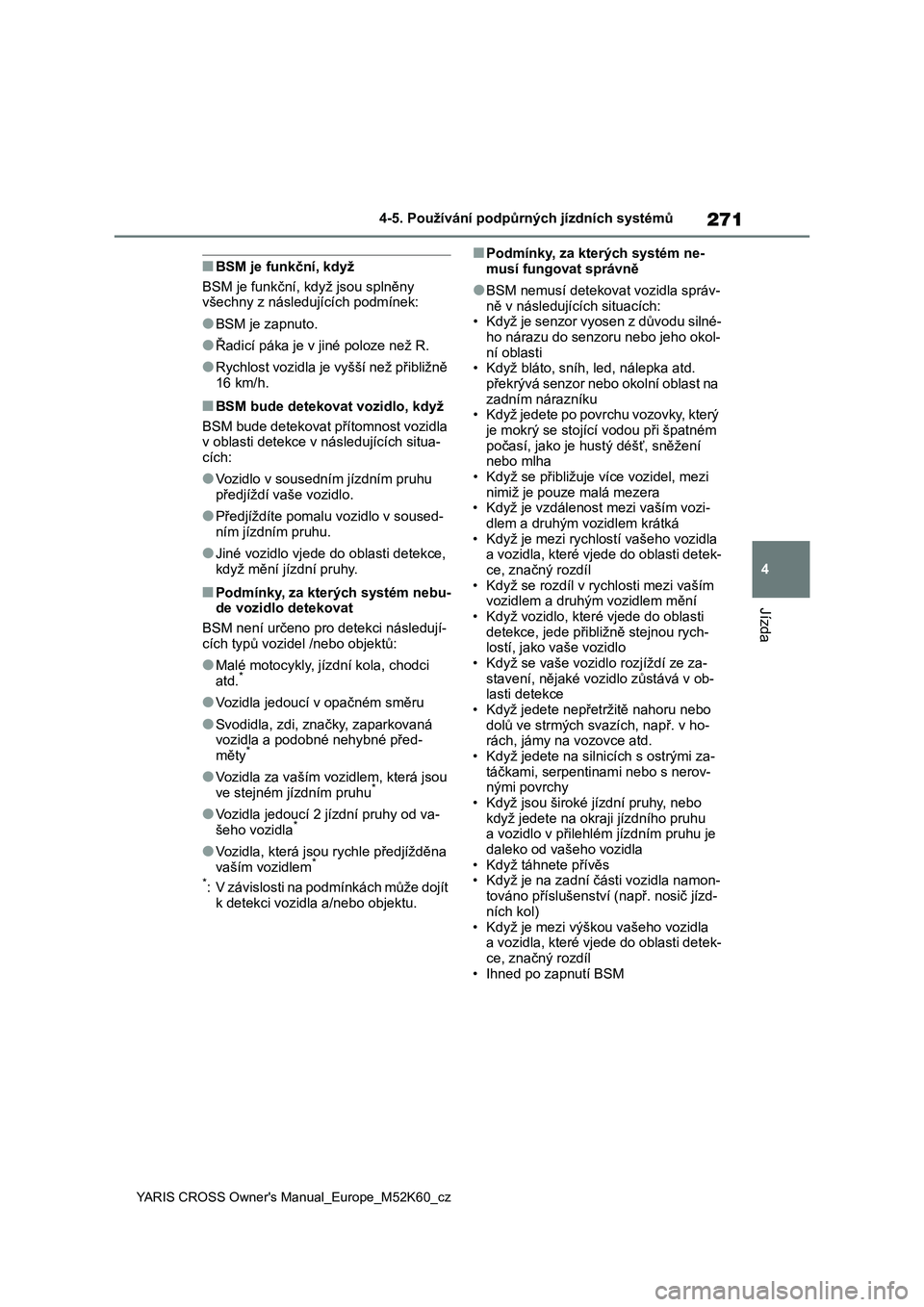

271
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■BSM je funkční, když
BSM je funkční, když jsou splněny
všechny z následujících podmínek:
●BSM je zapnuto.
●Řadicí páka je v jiné poloze než R.
●Rychlost vozidla je vyšší než přibližně
16 km/h.
■BSM bude detekovat vozidlo, když
BSM bude detekovat přítomnost vozidla
v oblasti detekce v následujících situa-
cích:
●Vozidlo v sousedním jízdním pruhu
předjíždí vaše vozidlo.
●Předjíždíte pomalu vozidlo v soused-
ním jízdním pruhu.
●Jiné vozidlo vjede do oblasti detekce,
když mění jízdní pruhy.
■Podmínky, za kterých systém nebu-
de vozidlo detekovat
BSM není určeno pro detekci následují-
cích typů vozidel /nebo objektů:
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná
vozidla a podobné nehybné před-
měty
*
●Vozidla za vaším vozidlem, která jsou
ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od va-
šeho vozidla*
●Vozidla, která jsou rychle předjížděna
vaším vozidlem*
*
: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých systém ne-
musí fungovat správně
●BSM nemusí detekovat vozidla správ-
ně v následujících situacích:
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším
vozidlem a druhým vozidlem mění
• Když vozidlo, které vjede do oblasti
detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze za-
stavení, nějaké vozidlo zůstává v ob-
lasti detekce
• Když jedete nepřetržitě nahoru nebo
dolů ve strmých svazích, např. v ho-
rách, jámy na vozovce atd.
• Když jedete na silnicích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy
• Když jsou široké jízdní pruhy, nebo
když jedete na okraji jízdního pruhu
a vozidlo v přilehlém jízdním pruhu je
daleko od vašeho vozidla
• Když táhnete přívěs
• Když je na zadní části vozidla namon-
továno příslušenství (např. nosič jízd-
ních kol)
• Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Ihned po zapnutí BSM

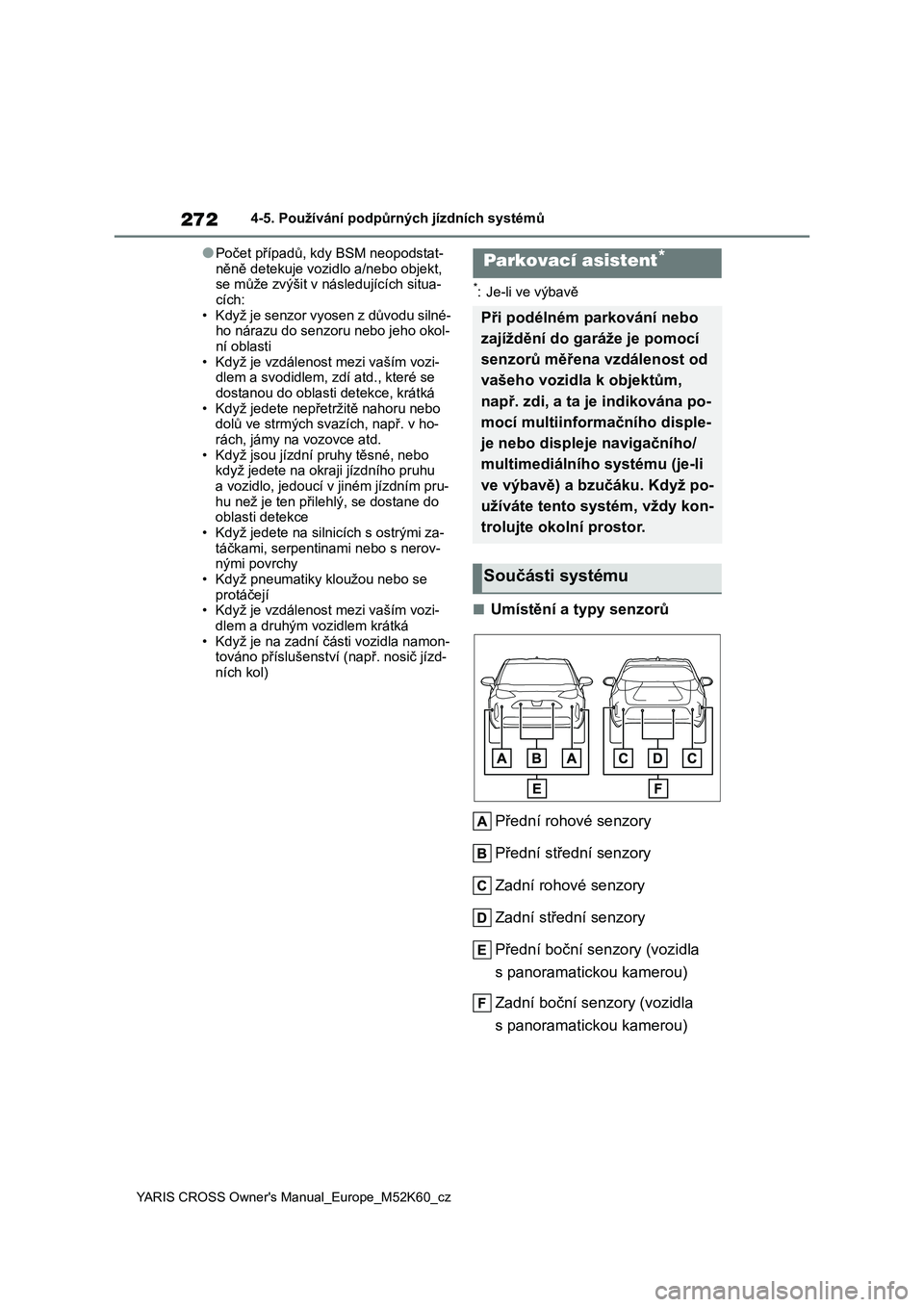

272
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
●Počet případů, kdy BSM neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit v nás ledujících situa-
cích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých sva zích, např. v ho-
rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
*: Je-li ve výbavě
■Umístění a typy senzorů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory (vozidla
s panoramatickou kamerou)
Zadní boční senzory (vozidla
s panoramatickou kamerou)
Parkovací asistent*
Při podélném parkování nebo
zajíždění do garáže je pomocí
senzorů měřena vzdálenost od
vašeho vozidla k objektům,
např. zdi, a ta je indikována po-
mocí multiinformačního disple-
je nebo displeje navigačního/
multimediálního systému (je-li
ve výbavě) a bzučáku. Když po-
užíváte tento systém, vždy kon-
trolujte okolní prostor.
Součásti systému

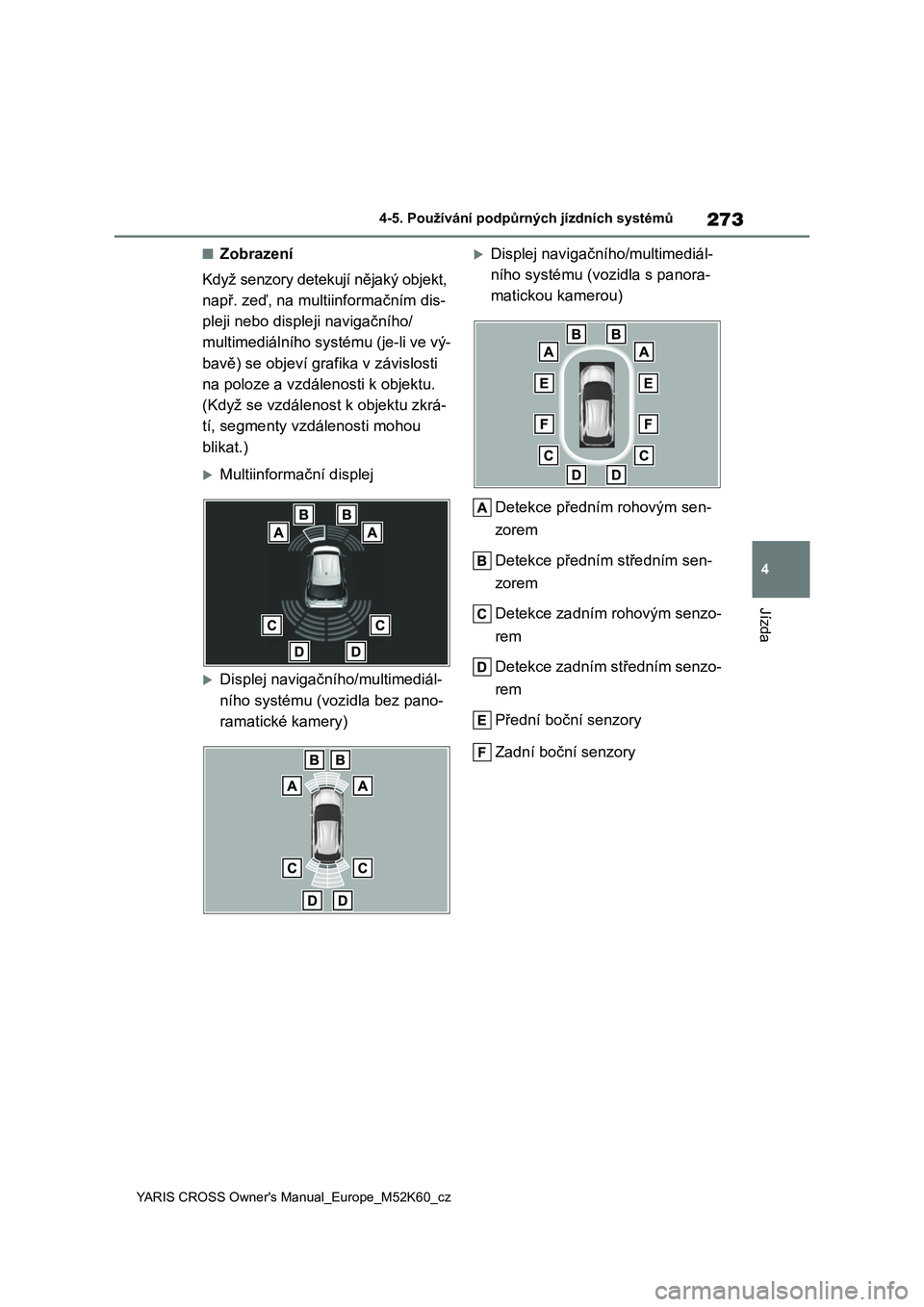

273
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Zobrazení
Když senzory detekují nějaký objekt,
např. zeď, na multiinformačním dis-
pleji nebo displeji navigačního/
multimediálního systému (je-li ve vý-
bavě) se objeví grafika v závislosti
na poloze a vzdálenosti k objektu.
(Když se vzdálenost k objektu zkrá-
tí, segmenty vzdálenosti mohou
blikat.)
Multiinformační displej
Displej navigačního/multimediál-
ního systému (vozidla bez pano-
ramatické kamery)
Displej navigačního/multimediál-
ního systému (vozidla s panora-
matickou kamerou)
Detekce předním rohovým sen-
zorem
Detekce předním středním sen-
zorem
Detekce zadním rohovým senzo-
rem
Detekce zadním středním senzo-
rem
Přední boční senzory
Zadní boční senzory

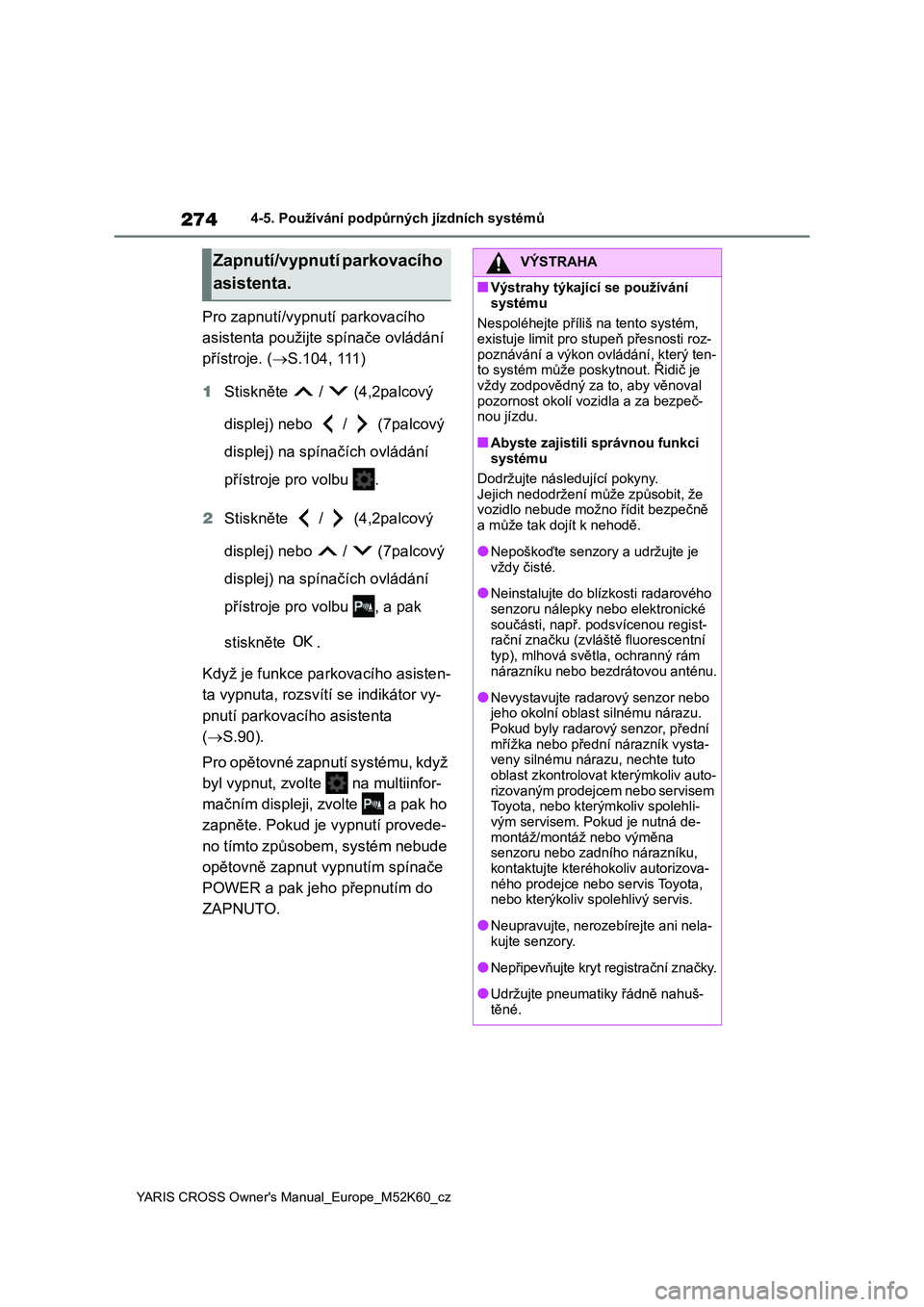

274
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Pro zapnutí/vypnutí parkovacího
asistenta použijte spínače ovládání
přístroje. ( S.104, 111)
1 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spí načích ovládání
přístroje pro volbu .
2 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spí načích ovládání
přístroje pro volbu , a pak
stiskněte .
Když je funkce par kovacího asisten-
ta vypnuta, rozsvítí se indikátor vy-
pnutí parkovacího asistenta
( S.90).
Pro opětovné zapnutí systému, když
byl vypnut, zvolt e na multiinfor-
mačním displeji, zvolte a pak ho
zapněte. Pokud je vypnutí provede-
no tímto způsobem, systém nebude
opětovně zapnut vypnutím spínače
POWER a pak je ho přepnutím do
ZAPNUTO.
Zapnutí/vypnutí parkovacího
asistenta.
VÝSTRAHA
■Výstrahy týkající se používání
systému
Nespoléhejte příliš na tento systém, existuje limit pro stupeň přesnosti roz-
poznávání a výkon ov ládání, který ten-
to systém může poskytnout. Řidič je vždy zodpovědný za to, aby věnoval
pozornost okolí voz idla a za bezpeč-
nou jízdu.
■Abyste zajistili správnou funkci
systému
Dodržujte následující pokyny. Jejich nedodržení m ůže způsobit, že
vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoškoďte senzory a udržujte je
vždy čisté.
●Neinstalujte do blíz kosti radarového
senzoru nálepky nebo elektronické součásti, např. pod svícenou regist-
rační značku (zvláště fluorescentní
typ), mlhová světla, ochranný rám nárazníku nebo bezdrátovou anténu.
●Nevystavujte radar ový senzor nebo jeho okolní oblast silnému nárazu.
Pokud byly radarový senzor, přední
mřížka nebo přední nárazník vysta- veny silnému nárazu, nechte tuto
oblast zkontrolova t kterýmkoliv auto-
rizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehli-
vým servisem. Pokud je nutná de-
montáž/montáž nebo výměna senzoru nebo zadního nárazníku,
kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Neupravujte, nerozebírejte ani nela-kujte senzory.
●Nepřipevňujte kryt r egistrační značky.
●Udržujte pneumatiky řádně nahuš-
těné.

275
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda

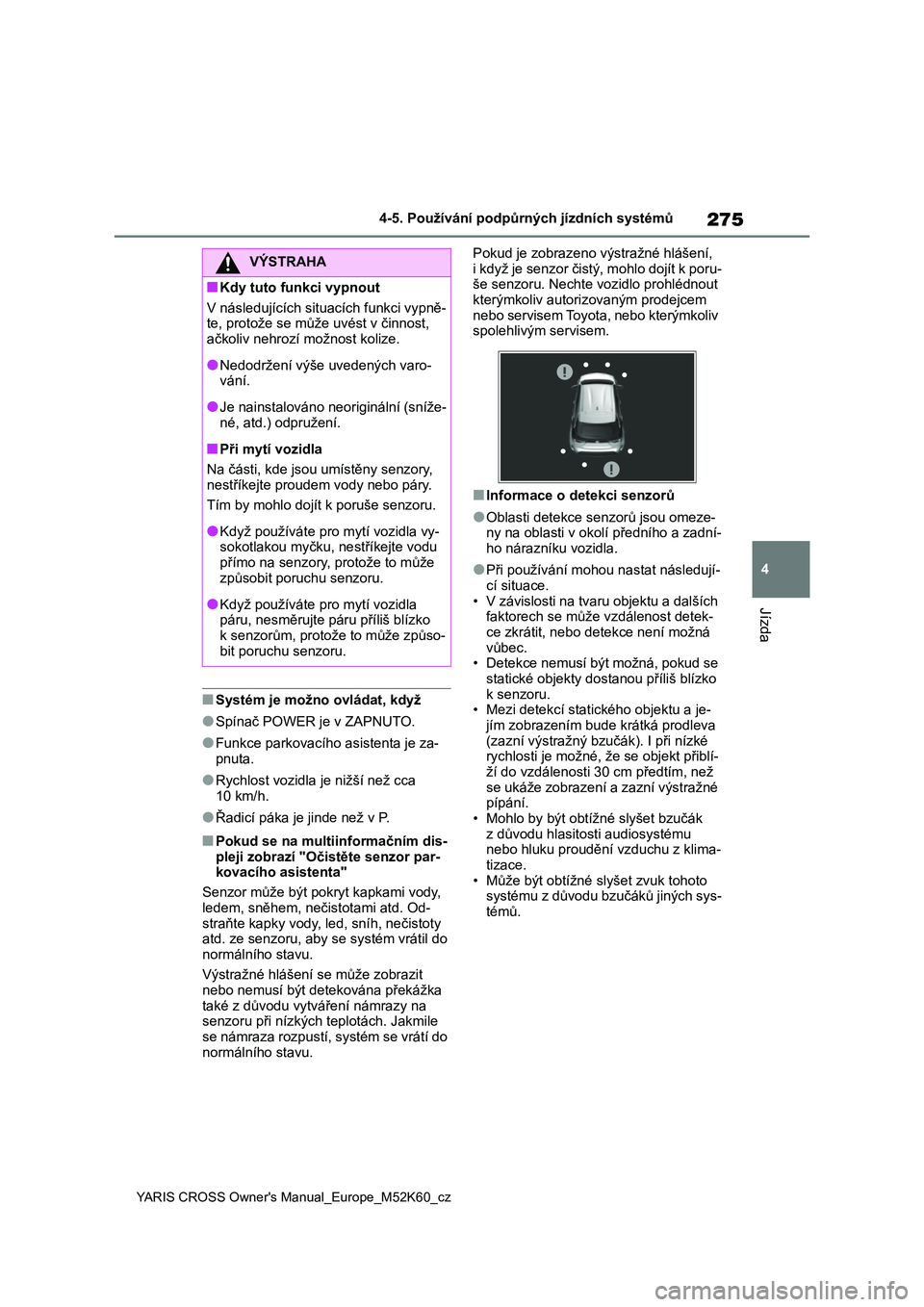

■Systém je možno ovládat, když
●Spínač POWER je v ZAPNUTO.
●Funkce parkovacího asistenta je za-
pnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Řadicí páka je jinde než v P.
■Pokud se na multiinformačním dis-
pleji zobrazí "Očistěte senzor par-
kovacího asistenta"
Senzor může být pokryt kapkami vody,
ledem, sněhem, nečis totami atd. Od-
straňte kapky vody, led, sníh, nečistoty atd. ze senzoru, aby se systém vrátil do
normálního stavu.
Výstražné hlášení se může zobrazit nebo nemusí být det ekována překážka
také z důvodu vytváření námrazy na
senzoru při nízkých teplotách. Jakmile
se námraza rozpustí, systém se vrátí do normálního stavu.
Pokud je zobrazeno výstražné hlášení,
i když je senzor čistý, mohlo dojít k poru- še senzoru. Nechte vozidlo prohlédnout
kterýmkoliv autoriz ovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■Informace o detekci senzorů
●Oblasti detekce senz orů jsou omeze-
ny na oblasti v okol í předního a zadní- ho nárazníku vozidla.
●Při používání mohou nastat následují-cí situace.
• V závislosti na tvaru objektu a dalších
faktorech se může vzdálenost detek- ce zkrátit, nebo detekce není možná
vůbec.
• Detekce nemusí být možná, pokud se statické objekty dostanou příliš blízko
k senzoru.
• Mezi detekcí statického objektu a je- jím zobrazením bude krátká prodleva
(zazní výstražný bzuč ák). I při nízké
rychlosti je možné, že se objekt přiblí- ží do vzdálenosti 30 cm předtím, než
se ukáže zobrazení a zazní výstražné
pípání. • Mohlo by být obtížné slyšet bzučák
z důvodu hlasito sti audiosystému
nebo hluku proudění vzduchu z klima- tizace.
• Může být obtížné slyšet zvuk tohoto
systému z důvodu bzučáků jiných sys- témů.
VÝSTRAHA
■Kdy tuto funkci vypnout
V následujících sit uacích funkci vypně-
te, protože se může uvést v činnost, ačkoliv nehrozí možnost kolize.
●Nedodržení výše uvedených varo- vání.
●Je nainstalováno neoriginální (sníže-
né, atd.) odpružení.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, ne stříkejte vodu
přímo na senzory, protože to může způsobit poruchu senzoru.
●Když používáte p ro mytí vozidla páru, nesměrujte páru příliš blízko
k senzorům, protož e to může způso-
bit poruchu senzoru.

276

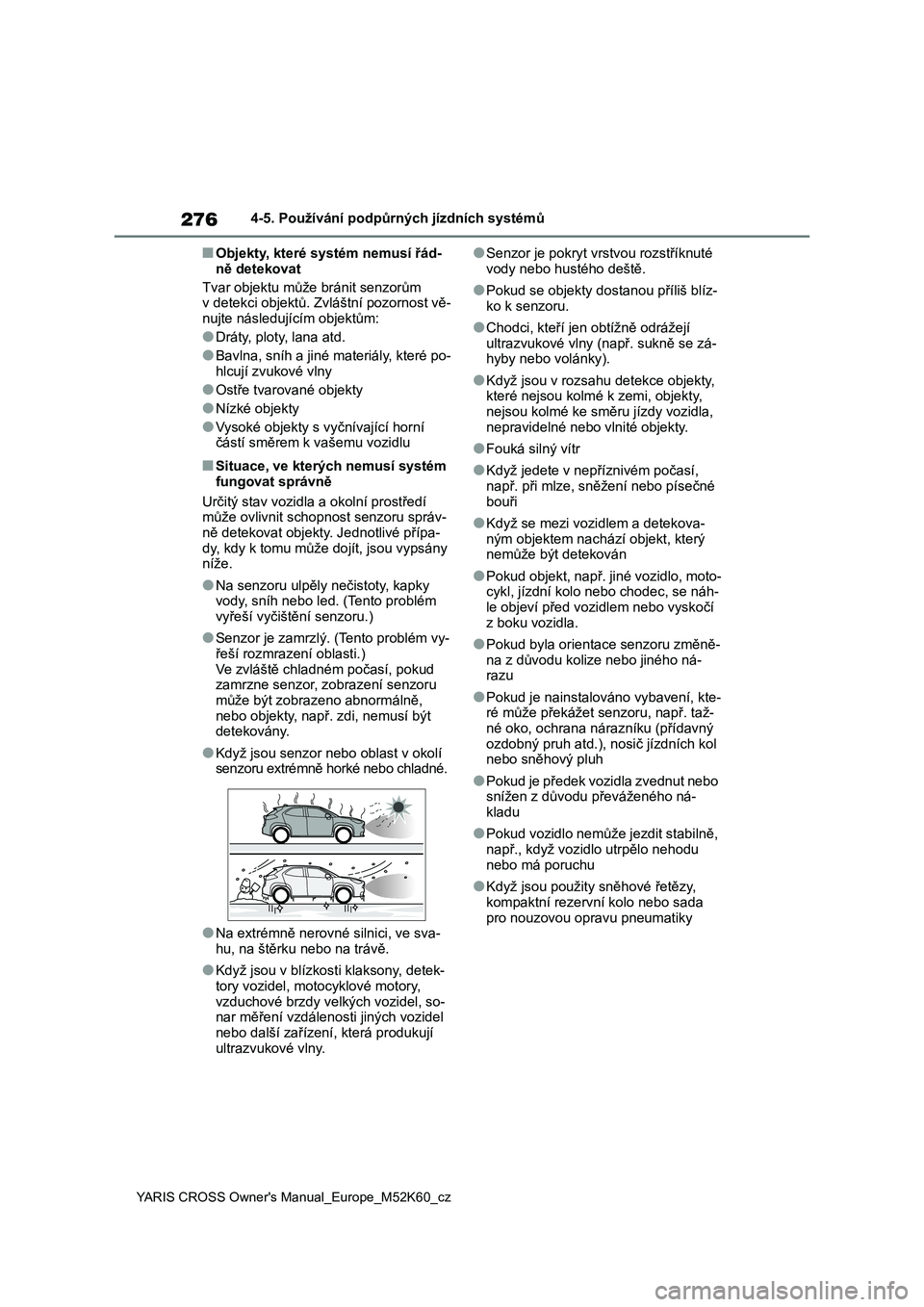

YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
■Objekty, které systém nemusí řád-
ně detekovat
Tvar objektu může bránit senzorům v detekci objektů. Zvláštní pozornost vě-
nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které po-
hlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní částí směrem k vašemu vozidlu
■Situace, ve kterých nemusí systém
fungovat správně
Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzoru správ-
ně detekovat objekty . Jednotlivé přípa-
dy, kdy k tomu může do jít, jsou vypsány níže.
●Na senzoru ulpěly nečistoty, kapky vody, sníh nebo led. (Tento problém
vyřeší vyčištění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně,
nebo objekty, např. zdi, nemusí být detekovány.
●Když jsou senzor nebo oblast v okolí senzoru extrémně horké nebo chladné.
●Na extrémně nerov né silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou v blízkosti klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují ultrazvukové vlny.
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Pokud se objekty dostanou příliš blíz-
ko k senzoru.
●Chodci, kteří jen obtížně odrážejí
ultrazvukové vlny (n apř. sukně se zá- hyby nebo volánky).
●Když jsou v rozsahu detekce objekty, které nejsou kolmé k zemi, objekty,
nejsou kolmé ke směru jízdy vozidla,
nepravidelné nebo vlnité objekty.
●Fouká silný vítr
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné
bouři
●Když se mezi vozidlem a detekova-
ným objektem nachází objekt, který nemůže být detekován
●Pokud objekt, např. jiné vozidlo, moto-cykl, jízdní kolo nebo chodec, se náh-
le objeví před vozidlem nebo vyskočí
z boku vozidla.
●Pokud byla orientace senzoru změně-
na z důvodu koliz e nebo jiného ná- razu
●Pokud je nainstalováno vybavení, kte-ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), n osič jízdních kol nebo sněhový pluh
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého ná-
kladu
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky

277
4

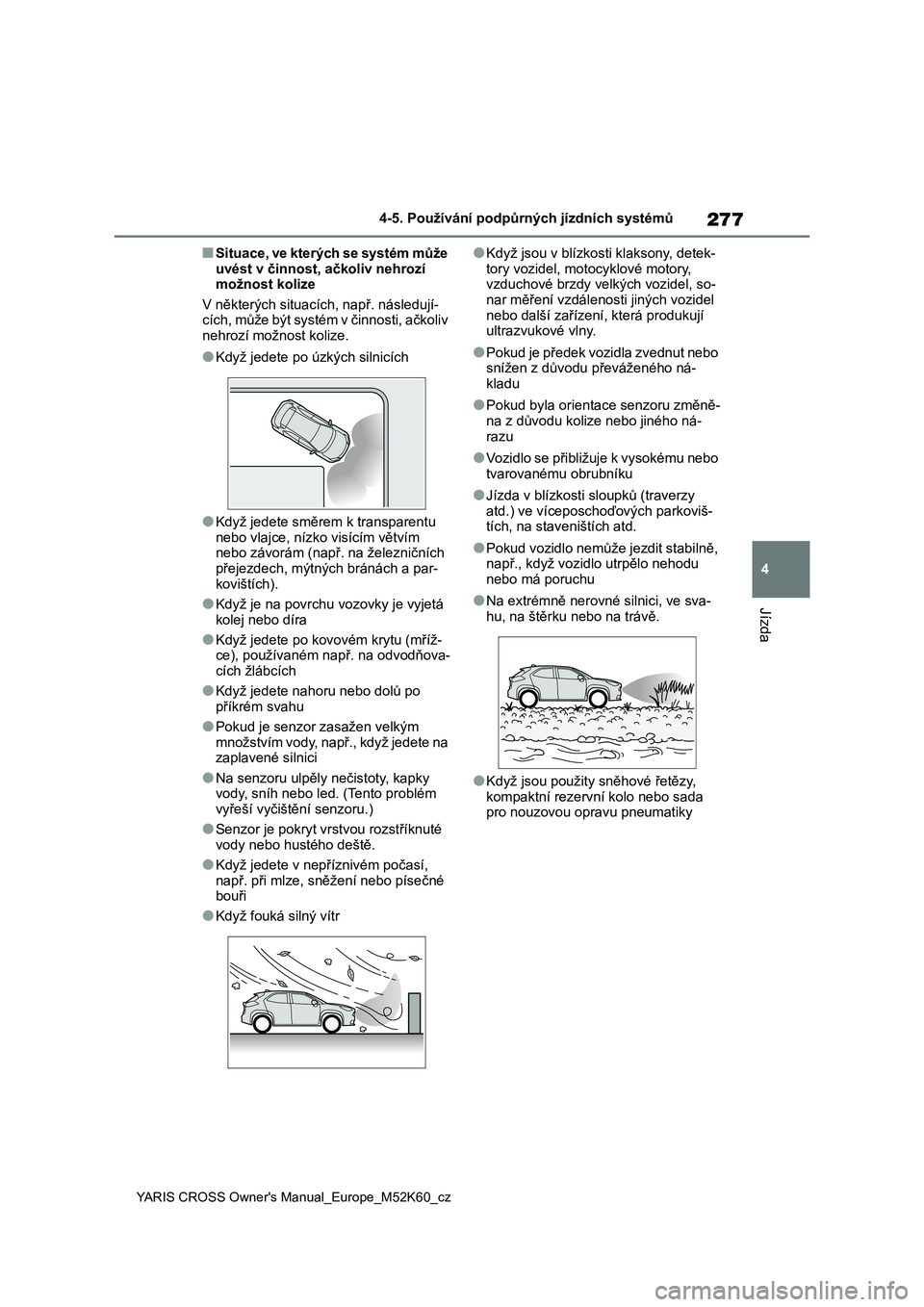

YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
V některých situacích, např. následují-
cích, může být systé m v činnosti, ačkoliv nehrozí možnost kolize.
●Když jedete po úzkých silnicích
●Když jedete směrem k transparentu
nebo vlajce, nízko visícím větvím nebo závorám (např. na železničních
přejezdech, mýtných bránách a par-
kovištích).
●Když je na povrchu vozovky je vyjetá
kolej nebo díra
●Když jedete po ko vovém krytu (mříž- ce), používaném např. na odvodňova-
cích žlábcích
●Když jedete nahoru nebo dolů po příkrém svahu
●Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na zaplavené silnici
●Na senzoru ulpěly nečistoty, kapky
vody, sníh nebo led. (Tento problém vyřeší vyčištění senzoru.)
●Senzor je pokryt vr stvou rozstříknuté
vody nebo hustého deště.
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné
bouři
●Když fouká silný vítr
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení, která produkují ultrazvukové vlny.
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého ná-
kladu
●Pokud byla orientace senzoru změně-
na z důvodu koliz e nebo jiného ná-
razu
●Vozidlo se přibližuje k vysokému nebo
tvarovanému obrubníku
●Jízda v blízkosti sloupků (traverzy
atd.) ve víceposch oďových parkoviš- tích, na staveništích atd.
●Pokud vozidlo nemůže jezdit stabilně, např., když vozidlo utrpělo nehodu
nebo má poruchu
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky

278

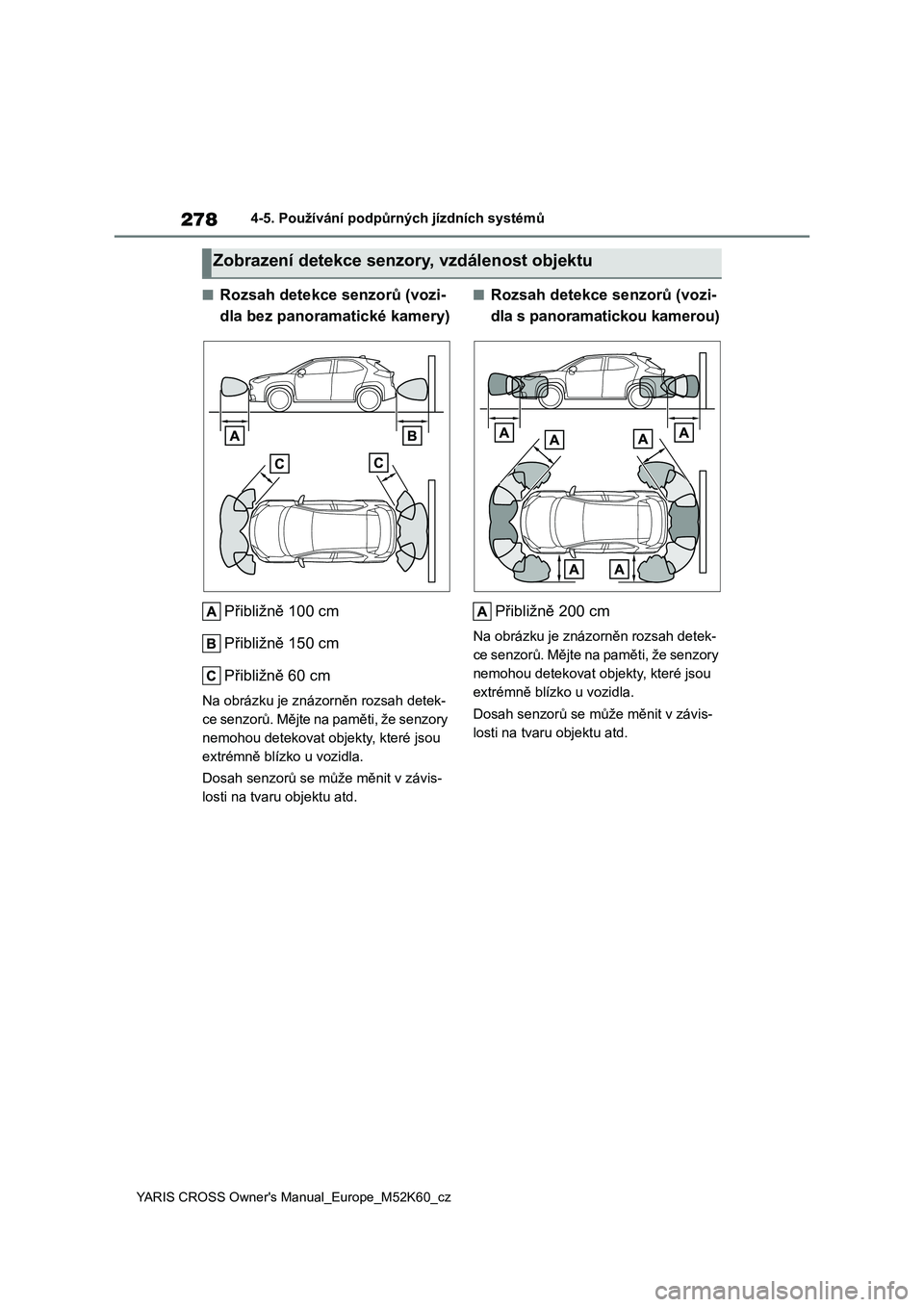

YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
■Rozsah detekce senzorů (vozi-
dla bez panoramatické kamery)
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Na obrázku je znázorněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory
nemohou detekovat objekty, které jsou
extrémně blízko u vozidla.
Dosah senzorů se může měnit v závis-
losti na tvaru objektu atd.
■Rozsah detekce senzorů (vozi-
dla s panoramatickou kamerou)
Přibližně 200 cm
Na obrázku je znáz orněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory
nemohou detekovat o bjekty, které jsou
extrémně blízko u vozidla.
Dosah senzorů se m ůže měnit v závis-
losti na tvaru objektu atd.
Zobrazení detekce senzory, vzdálenost objektu
