TOYOTA YARIS CROSS 2021 Návod na použití (in Czech)

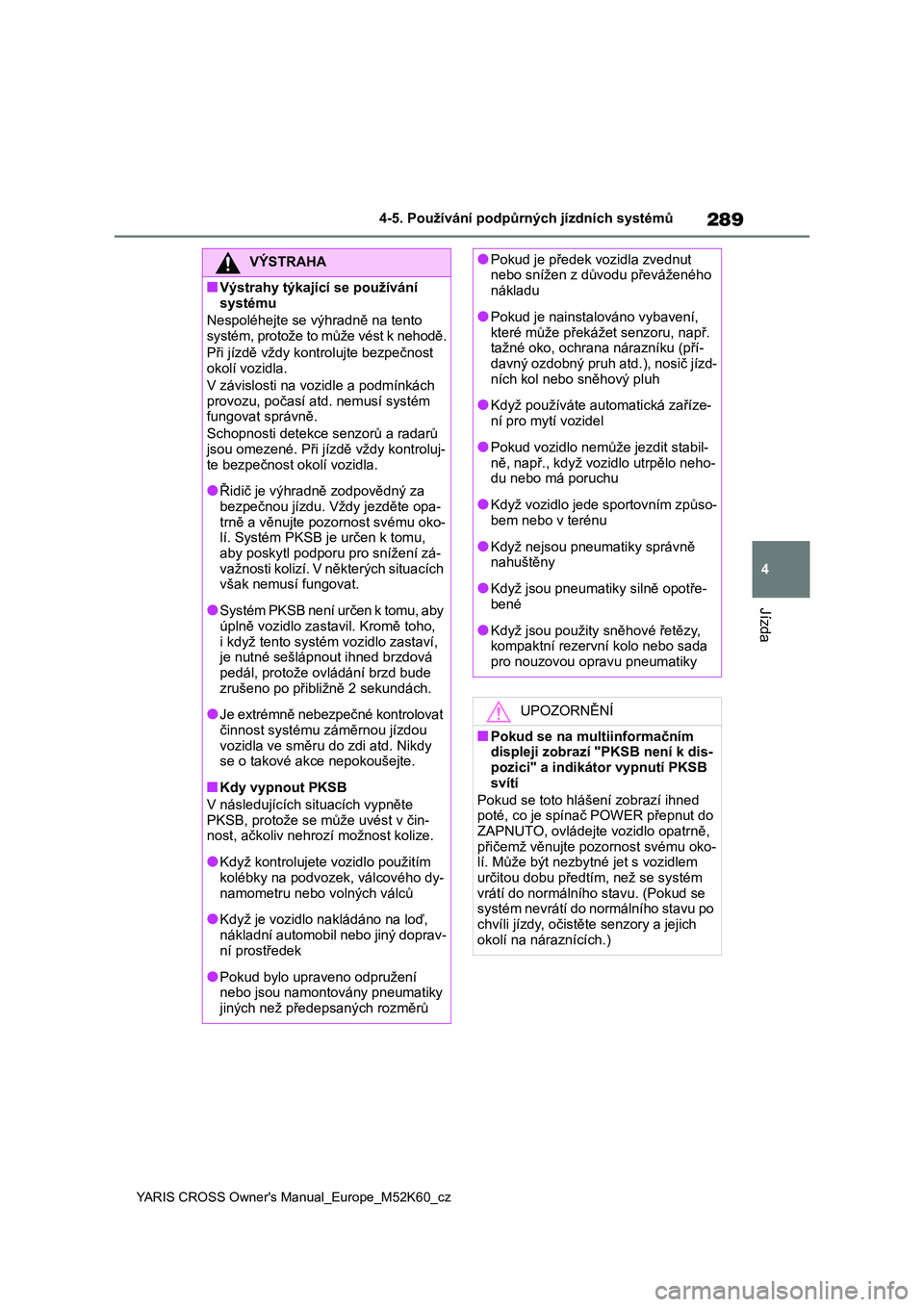

289
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
■Výstrahy týkající se používání
systému
Nespoléhejte se výhradně na tento
systém, protože to může vést k nehodě.
Při jízdě vždy kontrolujte bezpečnost
okolí vozidla.
V závislosti na vozi dle a podmínkách
provozu, počasí atd . nemusí systém
fungovat správně.
Schopnosti detekce senzorů a radarů
jsou omezené. Při jíz dě vždy kontroluj-
te bezpečnost okolí vozidla.
●Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte opa- trně a věnujte pozornost svému oko-
lí. Systém PKSB je určen k tomu,
aby poskytl podporu pro snížení zá- važnosti kolizí. V některých situacích
však nemusí fungovat.
●Systém PKSB není určen k tomu, aby
úplně vozidlo zastavil. Kromě toho,
i když tento systém vozidlo zastaví, je nutné sešlápnout ihned brzdová
pedál, protože ovládání brzd bude
zrušeno po přibližně 2 sekundách.
●Je extrémně nebezpečné kontrolovat
činnost systému záměrnou jízdou vozidla ve směru do zdi atd. Nikdy
se o takové akce nepokoušejte.
■Kdy vypnout PKSB
V následujících situacích vypněte PKSB, protože se může uvést v čin-
nost, ačkoliv nehrozí možnost kolize.
●Když kontrolujete vozidlo použitím
kolébky na podvozek, válcového dy-
namometru nebo volných válců
●Když je vozidlo nakládáno na loď,
nákladní automobil nebo jiný doprav- ní prostředek
●Pokud bylo upraveno odpružení nebo jsou namontovány pneumatiky
jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého
nákladu
●Pokud je nainsta lováno vybavení,
které může překážet senzoru, např.
tažné oko, ochrana nárazníku (pří- davný ozdobný pruh atd.), nosič jízd-
ních kol nebo sněhový pluh
●Když používáte automatická zaříze-
ní pro mytí vozidel
●Pokud vozidlo nemů že jezdit stabil-
ně, např., když vozidlo utrpělo neho-
du nebo má poruchu
●Když vozidlo jede sportovním způso-
bem nebo v terénu
●Když nejsou pneumatiky správně
nahuštěny
●Když jsou pneumatiky silně opotře-
bené
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada pro nouzovou opr avu pneumatiky
UPOZORNĚNÍ
■Pokud se na multiinformačním
displeji zobrazí "PKSB není k dis-
pozici" a indikátor vypnutí PKSB svítí
Pokud se toto hláš ení zobrazí ihned poté, co je spínač POWER přepnut do
ZAPNUTO, ovládejte vozidlo opatrně,
přičemž věnujte poz ornost svému oko- lí. Může být nezbytn é jet s vozidlem
určitou dobu předt ím, než se systém
vrátí do normálního stavu. (Pokud se systém nevrátí do normálního stavu po
chvíli jízdy, očistěte senzory a jejich
okolí na náraznících.)

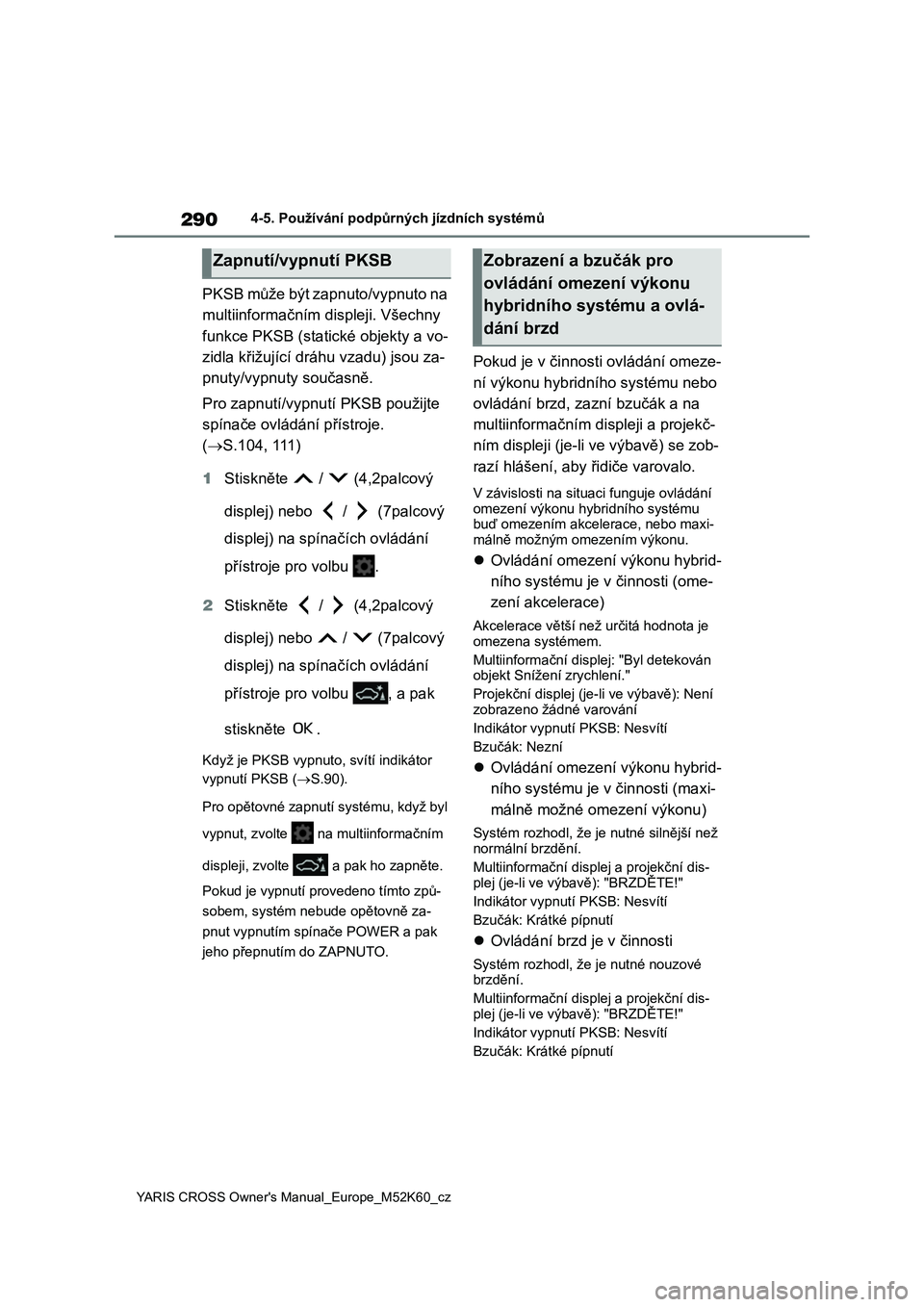

290
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
PKSB může být zapnuto/vypnuto na
multiinformačním di spleji. Všechny
funkce PKSB (statick é objekty a vo-
zidla křižující dráh u vzadu) jsou za-
pnuty/vypnuty současně.
Pro zapnutí/vypnu tí PKSB použijte
spínače ovládání přístroje.
( S.104, 111)
1 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spí načích ovládání
přístroje pro volbu .
2 Stiskněte / (4,2palcový
displej) nebo / (7palcový
displej) na spí načích ovládání
přístroje pro volbu , a pak
stiskněte .
Když je PKSB vypnuto, svítí indikátor
vypnutí PKSB ( S.90).
Pro opětovné zapnutí systému, když byl
vypnut, zvolte na mu ltiinformačním
displeji, zvolte a pak ho zapněte.
Pokud je vypnutí provedeno tímto způ-
sobem, systém nebude opětovně za-
pnut vypnutím spínače POWER a pak
jeho přepnutím do ZAPNUTO.
Pokud je v činnost i ovládání omeze-
ní výkonu hybridního systému nebo
ovládání brzd, zazní bzučák a na
multiinformačním di spleji a projekč-
ním displeji (je-li ve výbavě) se zob-
razí hlášení, aby řidiče varovalo.
V závislosti na situac i funguje ovládání
omezení výkonu hyb ridního systému buď omezením akcelerace, nebo maxi-
málně možným omezením výkonu.
 Ovládání omezení výkonu hybrid-
ního systému je v činnosti (ome-
zení akcelerace)
Akcelerace větší než určitá hodnota je
omezena systémem.
Multiinformační displej: "Byl detekován objekt Snížení zrychlení."
Projekční displej (je-li ve výbavě): Není
zobrazeno žádné varování
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Nezní
 Ovládání omezení výkonu hybrid-
ního systému je v činnosti (maxi-
málně možné omezení výkonu)
Systém rozhodl, že je nutné silnější než
normální brzdění.
Multiinformační displej a projekční dis- plej (je-li ve výbavě): "BRZDĚTE!"
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
 Ovládání brzd je v činnosti
Systém rozhodl, že je nutné nouzové brzdění.
Multiinformační displej a projekční dis-
plej (je-li ve výbavě): "BRZDĚTE!"
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
Zapnutí/vypnutí PKSB Zobrazení a bzučák pro
ovládání omezení výkonu
hybridního systému a ovlá-
dání brzd

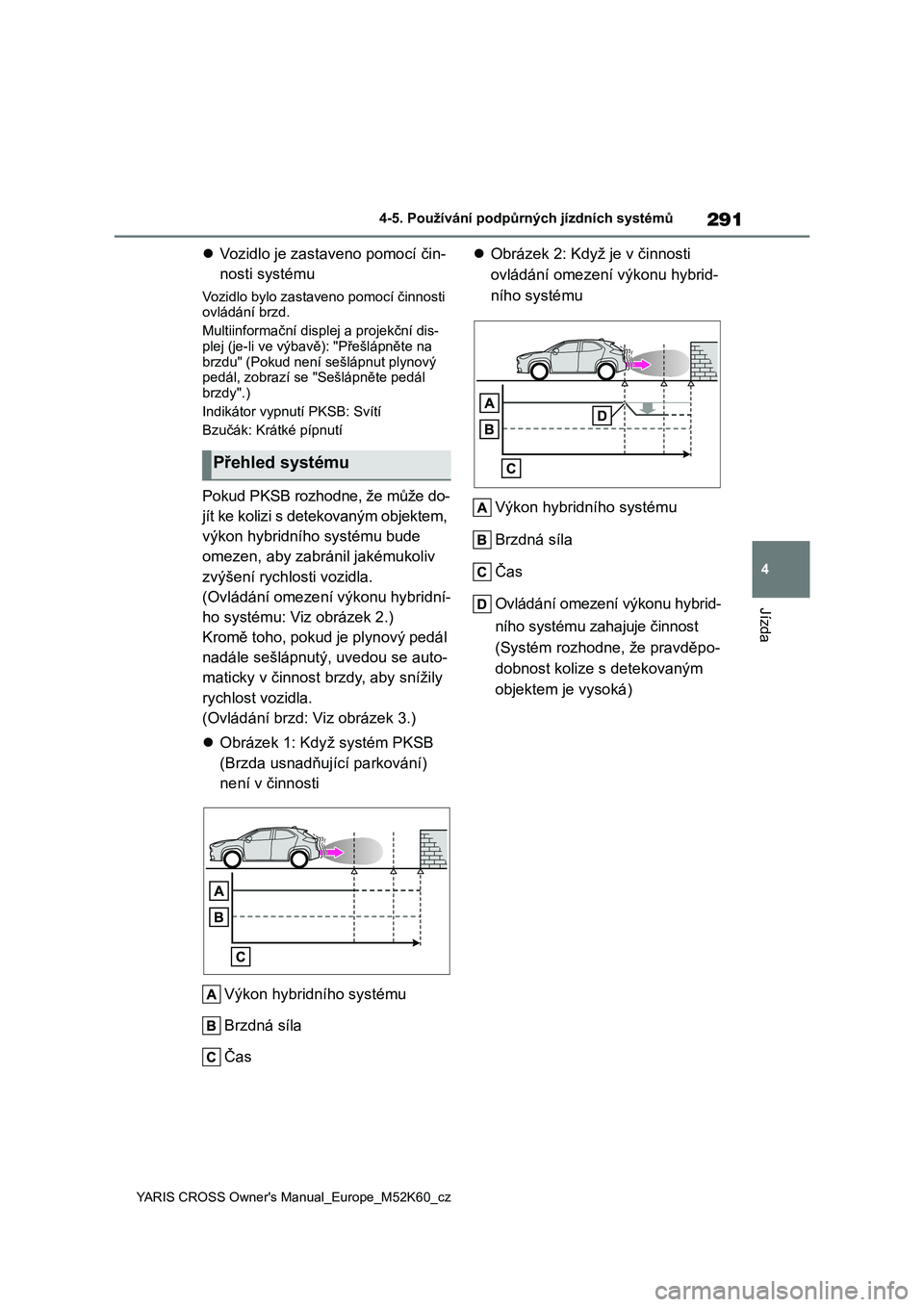

291
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
Vozidlo je zastaveno pomocí čin-
nosti systému
Vozidlo bylo zastaveno pomocí činnosti ovládání brzd.
Multiinformační displ ej a projekční dis-
plej (je-li ve výbavě): "Přešlápněte na
brzdu" (Pokud není sešlápnut plynový pedál, zobrazí se "Sešlápněte pedál
brzdy".)
Indikátor vypnutí PKSB: Svítí
Bzučák: Krátké pípnutí
Pokud PKSB rozhodne, že může do-
jít ke kolizi s detekovaným objektem,
výkon hybridního systému bude
omezen, aby zabr ánil jakémukoliv
zvýšení rychlosti vozidla.
(Ovládání omezení výkonu hybridní-
ho systému: Viz obrázek 2.)
Kromě toho, pokud je plynový pedál
nadále sešlápnutý, uvedou se auto-
maticky v činnost brzdy, aby snížily
rychlost vozidla.
(Ovládání brzd: Viz obrázek 3.)
 Obrázek 1: Když systém PKSB
(Brzda usnadňující parkování)
není v činnosti
Výkon hybridního systému
Brzdná síla
Čas
 Obrázek 2: Když je v činnosti
ovládání omezení výkonu hybrid-
ního systému
Výkon hybridního systému
Brzdná síla
Čas
Ovládání omezení výkonu hybrid-
ního systému z ahajuje činnost
(Systém rozhodne, že pravděpo-
dobnost kolize s detekovaným
objektem je vysoká)
Přehled systému

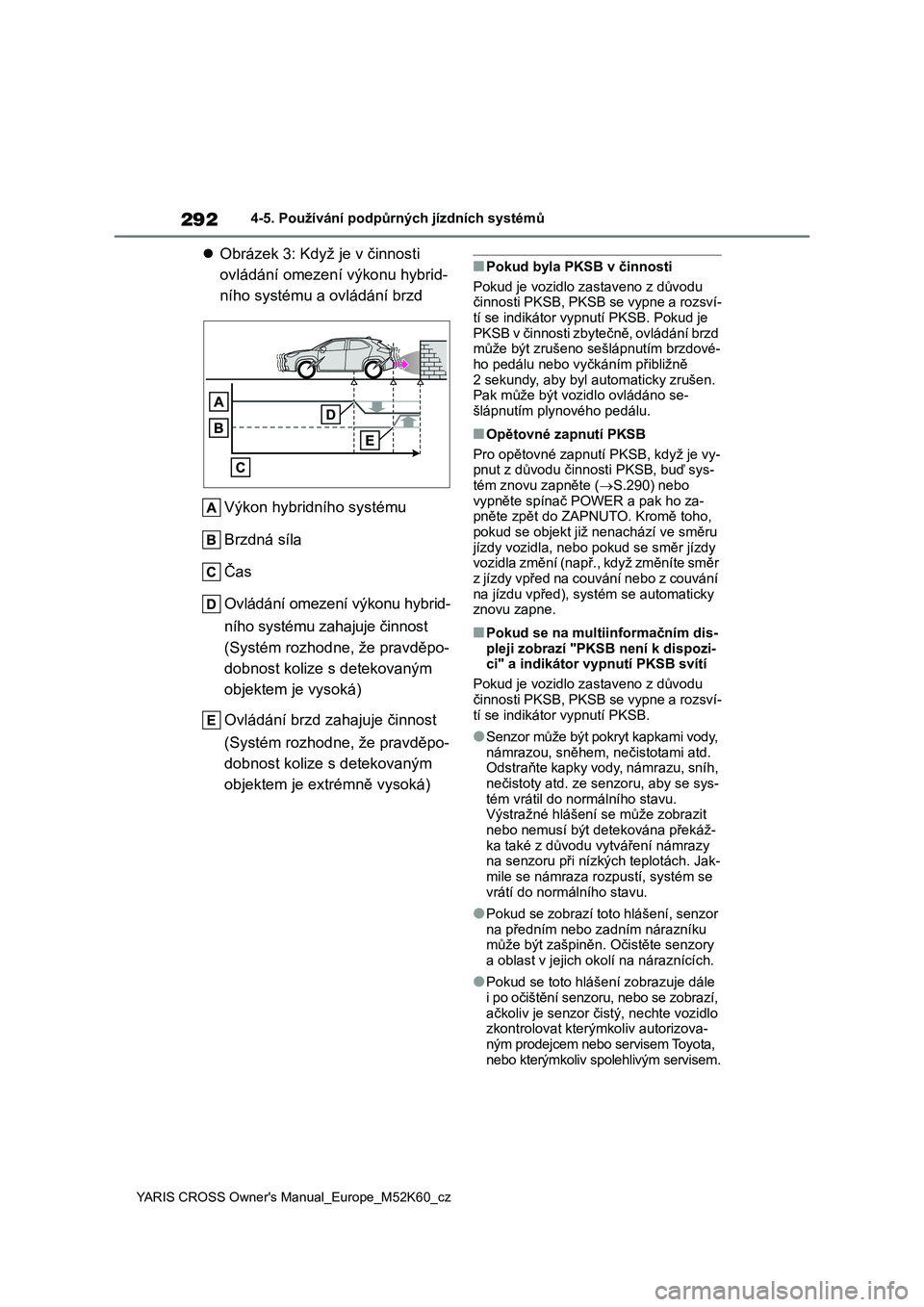

292
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Obrázek 3: Když je v činnosti
ovládání omezení výkonu hybrid-
ního systému a ovládání brzd
Výkon hybridního systému
Brzdná síla
Čas
Ovládání omezení výkonu hybrid-
ního systému zahajuje činnost
(Systém rozhodne, že pravděpo-
dobnost kolize s detekovaným
objektem je vysoká)
Ovládání brzd za hajuje činnost
(Systém rozhodne, že pravděpo-
dobnost kolize s detekovaným
objektem je extrémně vysoká)
■Pokud byla PKSB v činnosti
Pokud je vozidlo zastaveno z důvodu
činnosti PKSB, PKSB se vypne a rozsví-
tí se indikátor vy pnutí PKSB. Pokud je PKSB v činnosti zbytečně, ovládání brzd
může být zrušeno se šlápnutím brzdové-
ho pedálu nebo vyčkáním přibližně 2 sekundy, aby byl a utomaticky zrušen.
Pak může být vozidlo ovládáno se-
šlápnutím plynového pedálu.
■Opětovné zapnutí PKSB
Pro opětovné zapnutí PKSB, když je vy-
pnut z důvodu či nnosti PKSB, buď sys-
tém znovu zapněte ( S.290) nebo vypněte spínač PO WER a pak ho za-
pněte zpět do ZAPNUTO. Kromě toho,
pokud se objekt již n enachází ve směru jízdy vozidla, nebo pokud se směr jízdy
vozidla změní (např. , když změníte směr
z jízdy vpřed na couvání nebo z couvání na jízdu vpřed), systém se automaticky
znovu zapne.
■Pokud se na multiinformačním dis-
pleji zobrazí "PKSB není k dispozi- ci" a indikátor vypnutí PKSB svítí
Pokud je vozidlo zastaveno z důvodu
činnosti PKSB, PKSB se vypne a rozsví- tí se indikátor vypnutí PKSB.
●Senzor může být po kryt kapkami vody, námrazou, sněhem, nečistotami atd.
Odstraňte kapky v ody, námrazu, sníh,
nečistoty atd. ze senzoru, aby se sys-
tém vrátil do normálního stavu. Výstražné hlášení se může zobrazit
nebo nemusí být det ekována překáž-
ka také z důvodu vytváření námrazy na senzoru při nízkých teplotách. Jak-
mile se námraza rozpustí, systém se
vrátí do norm álního stavu.
●Pokud se zobrazí toto hlášení, senzor
na předním nebo z adním nárazníku může být zašpiněn. Očistěte senzory
a oblast v jejich oko lí na náraznících.
●Pokud se toto hlášení zobrazuje dále
i po očištění senzoru, nebo se zobrazí,
ačkoliv je senzor či stý, nechte vozidlo zkontrolovat kterým koliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv sp olehlivým servisem.

293
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě

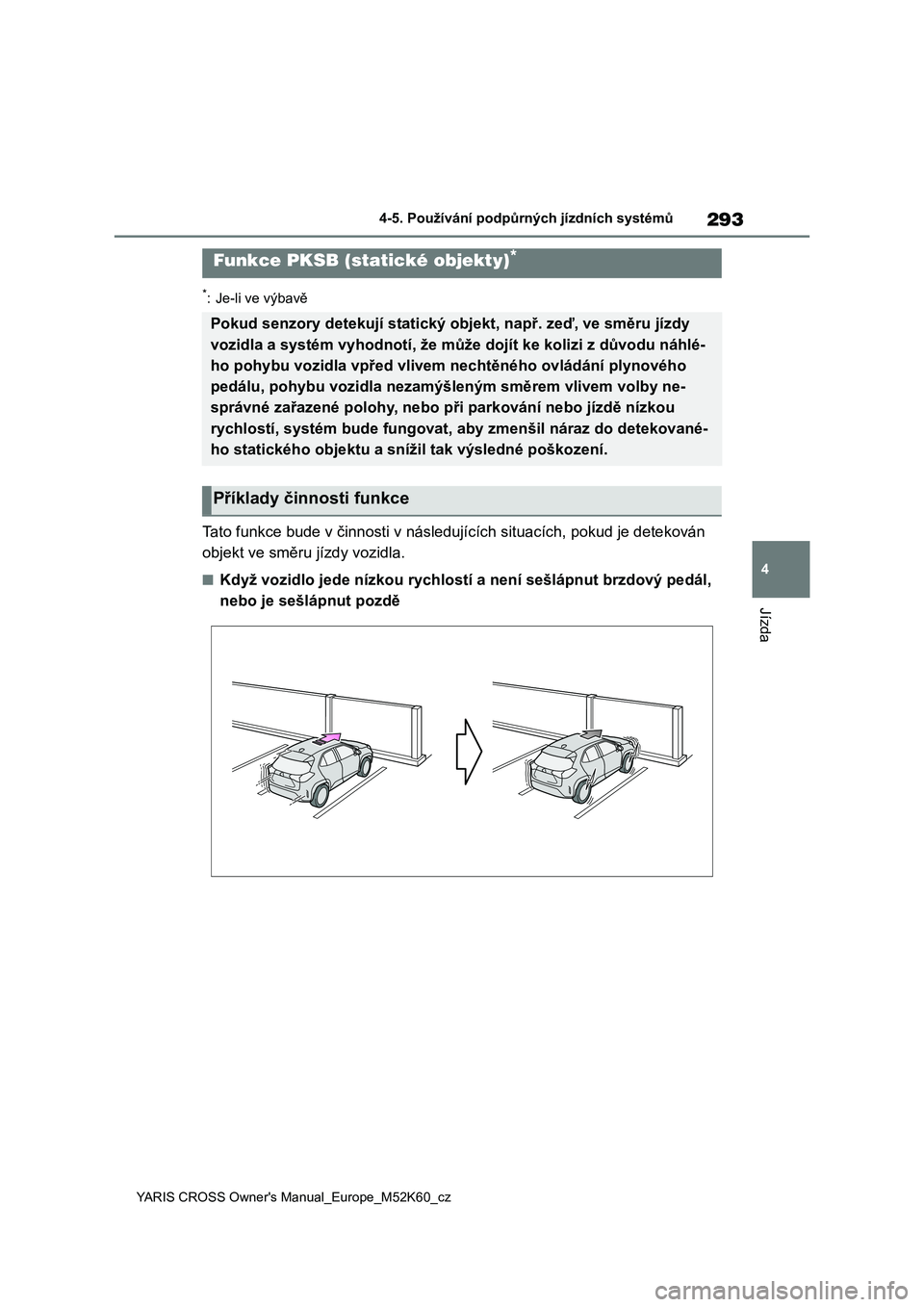

Tato funkce bude v činnosti v následujících situacích, pokud je detekován
objekt ve směru jízdy vozidla.
■Když vozidlo jede nízkou rychlostí a není sešlápnut brzdový ped ál,
nebo je sešlápnut pozdě
Funkce PKSB (statické objekty)*
Pokud senzory detekují statický objekt, např. zeď, ve směru jíz dy
vozidla a systém vyh odnotí, že může dojít ke kolizi z důvodu náhlé-
ho pohybu vozidla vpřed vlivem nechtěného ovládání plynového
pedálu, pohybu vozidla nezamýšl eným směrem vlivem volby ne-
správné zařazené polohy, nebo př i parkování nebo jízdě nízkou
rychlostí, systém bude fungovat, aby zmenšil náraz do detekovan é-
ho statického objektu a sníž il tak výsledné poškození.
Příklady činnosti funkce

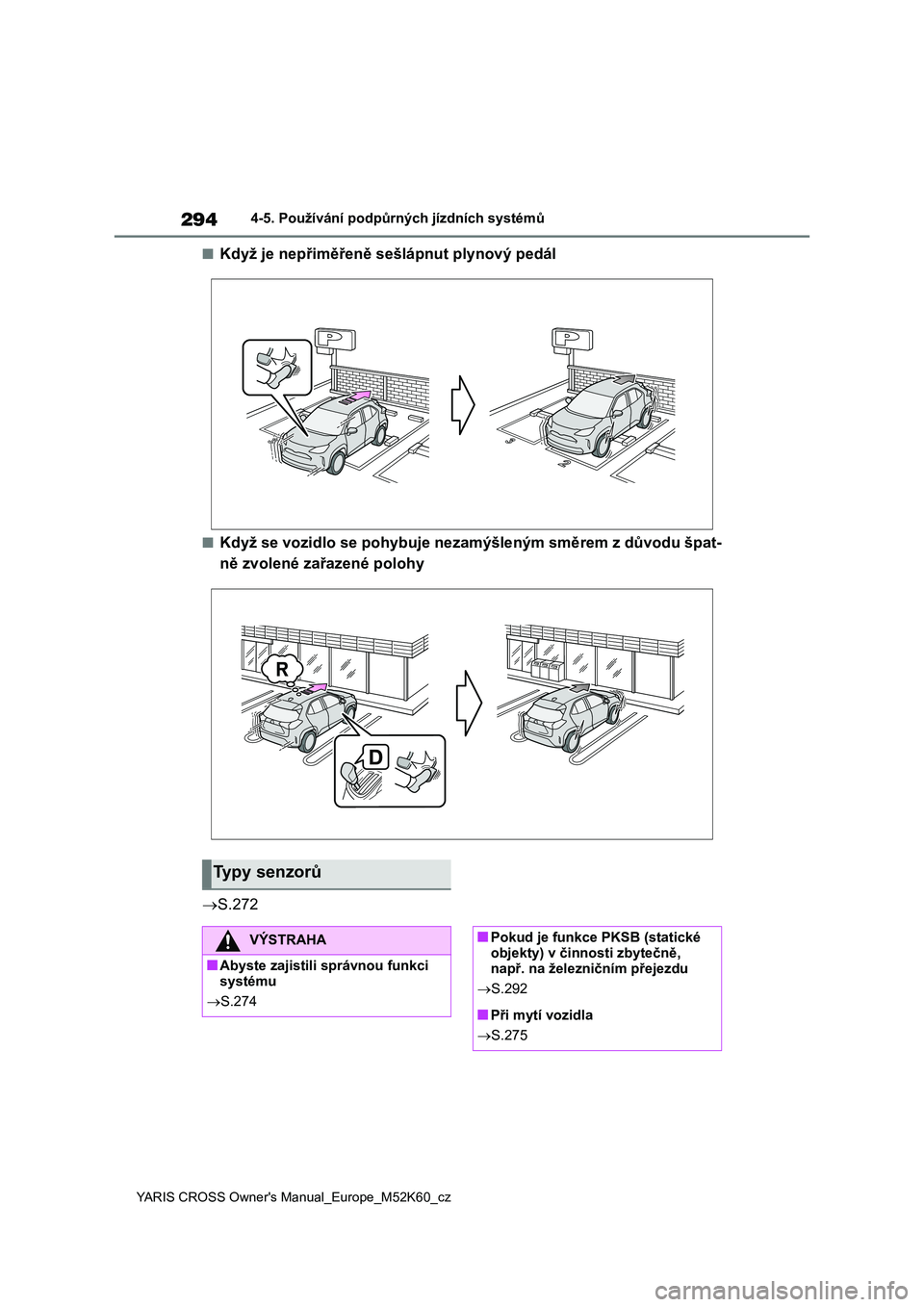

294
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
■Když je nepřiměřeně sešlápnut plynový pedál
■Když se vozidlo se pohybuje nezamýšleným směrem z důvodu špat-
ně zvolené zařazené polohy
 S.272
Typy senzorů
VÝSTRAHA
■Abyste zajistili správnou funkci
systému
 S.274
■Pokud je funkce PKSB (statické
objekty) v činnosti zbytečně,
např. na železničním přejezdu
 S.292
■Při mytí vozidla
 S.275

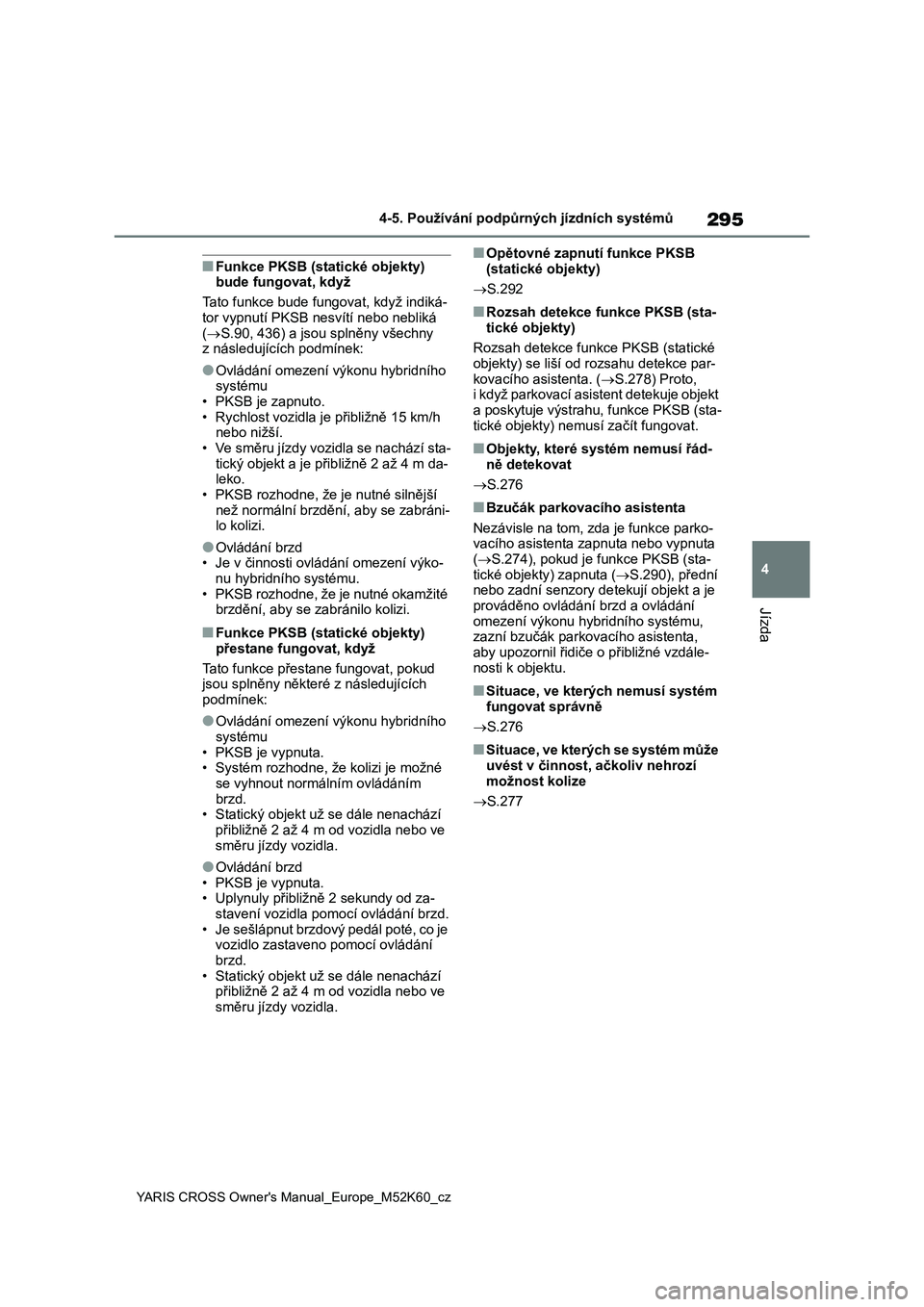

295
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Funkce PKSB (statické objekty)
bude fungovat, když
Tato funkce bude fungovat, když indiká-
tor vypnutí PKSB nesvítí nebo nebliká
(S.90, 436) a jsou splněny všechny
z následujících podmínek:
●Ovládání omezení výkonu hybridního
systému
• PKSB je zapnuto.
• Rychlost vozidla je přibližně 15 km/h
nebo nižší.
• Ve směru jízdy vozidla se nachází sta-
tický objekt a je přibližně 2 až 4 m da-
leko.
• PKSB rozhodne, že je nutné silnější
než normální brzdění, aby se zabráni-
lo kolizi.
●Ovládání brzd
• Je v činnosti ovládání omezení výko-
nu hybridního systému.
• PKSB rozhodne, že je nutné okamžité
brzdění, aby se zabránilo kolizi.
■Funkce PKSB (statické objekty)
přestane fungovat, když
Tato funkce přestane fungovat, pokud
jsou splněny některé z následujících
podmínek:
●Ovládání omezení výkonu hybridního
systému
• PKSB je vypnuta.
• Systém rozhodne, že kolizi je možné
se vyhnout normálním ovládáním
brzd.
• Statický objekt už se dále nenachází
přibližně 2 až 4 m od vozidla nebo ve
směru jízdy vozidla.
●Ovládání brzd
• PKSB je vypnuta.
• Uplynuly přibližně 2 sekundy od za-
stavení vozidla pomocí ovládání brzd.
• Je sešlápnut brzdový pedál poté, co je
vozidlo zastaveno pomocí ovládání
brzd.
• Statický objekt už se dále nenachází
přibližně 2 až 4 m od vozidla nebo ve
směru jízdy vozidla.
■Opětovné zapnutí funkce PKSB
(statické objekty)
S.292
■Rozsah detekce funkce PKSB (sta-
tické objekty)
Rozsah detekce funkce PKSB (statické
objekty) se liší od rozsahu detekce par-
kovacího asistenta. (S.278) Proto,
i když parkovací asistent detekuje objekt
a poskytuje výstrahu, funkce PKSB (sta-
tické objekty) nemusí začít fungovat.
■Objekty, které systém nemusí řád-
ně detekovat
S.276
■Bzučák parkovacího asistenta
Nezávisle na tom, zda je funkce parko-
vacího asistenta zapnuta nebo vypnuta
(S.274), pokud je funkce PKSB (sta-
tické objekty) zapnuta (S.290), přední
nebo zadní senzory detekují objekt a je
prováděno ovládání brzd a ovládání
omezení výkonu hybridního systému,
zazní bzučák parkovacího asistenta,
aby upozornil řidiče o přibližné vzdále-
nosti k objektu.
■Situace, ve kterých nemusí systém
fungovat správně
S.276
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí
možnost kolize
S.277

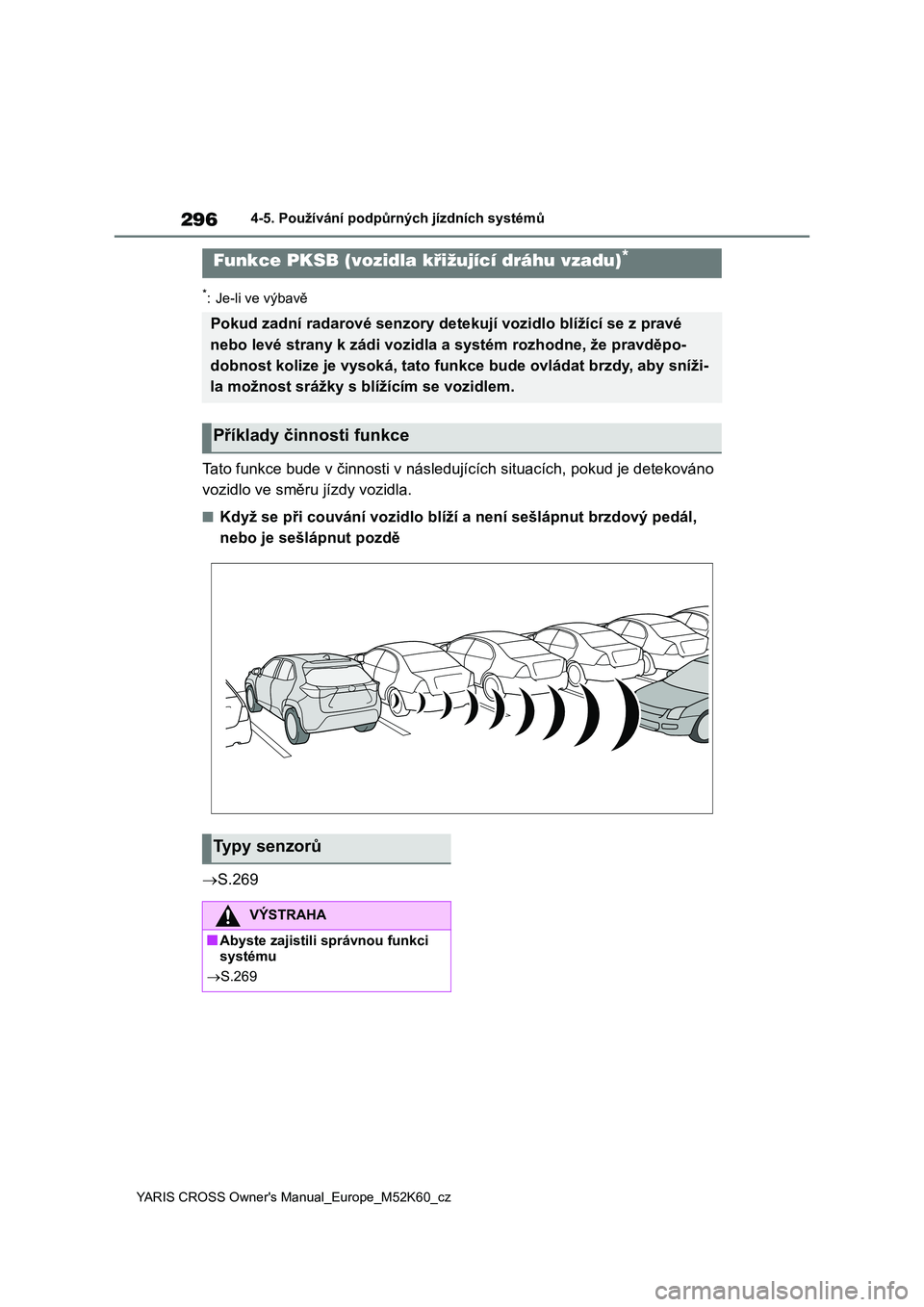

296
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě
Tato funkce bude v činnosti v následujících situacích, pokud je detekováno
vozidlo ve směru jízdy vozidla.
■Když se při couvání vozidlo blí ží a není sešlápnut brzdový pedál,
nebo je sešlápnut pozdě
 S.269
Funkce PKSB (vozidla křižující dráhu vzadu)*
Pokud zadní radarové senzory detekují vozidlo blížící se z pravé
nebo levé strany k zádi vozidla a systém rozhodne, že pravděpo-
dobnost kolize je vysoká, tato funkce bude ovládat brzdy, aby s níži-
la možnost srážky s b lížícím se vozidlem.
Příklady činnosti funkce
Typy senzorů
VÝSTRAHA
■Abyste zajistili správnou funkci
systému
 S.269

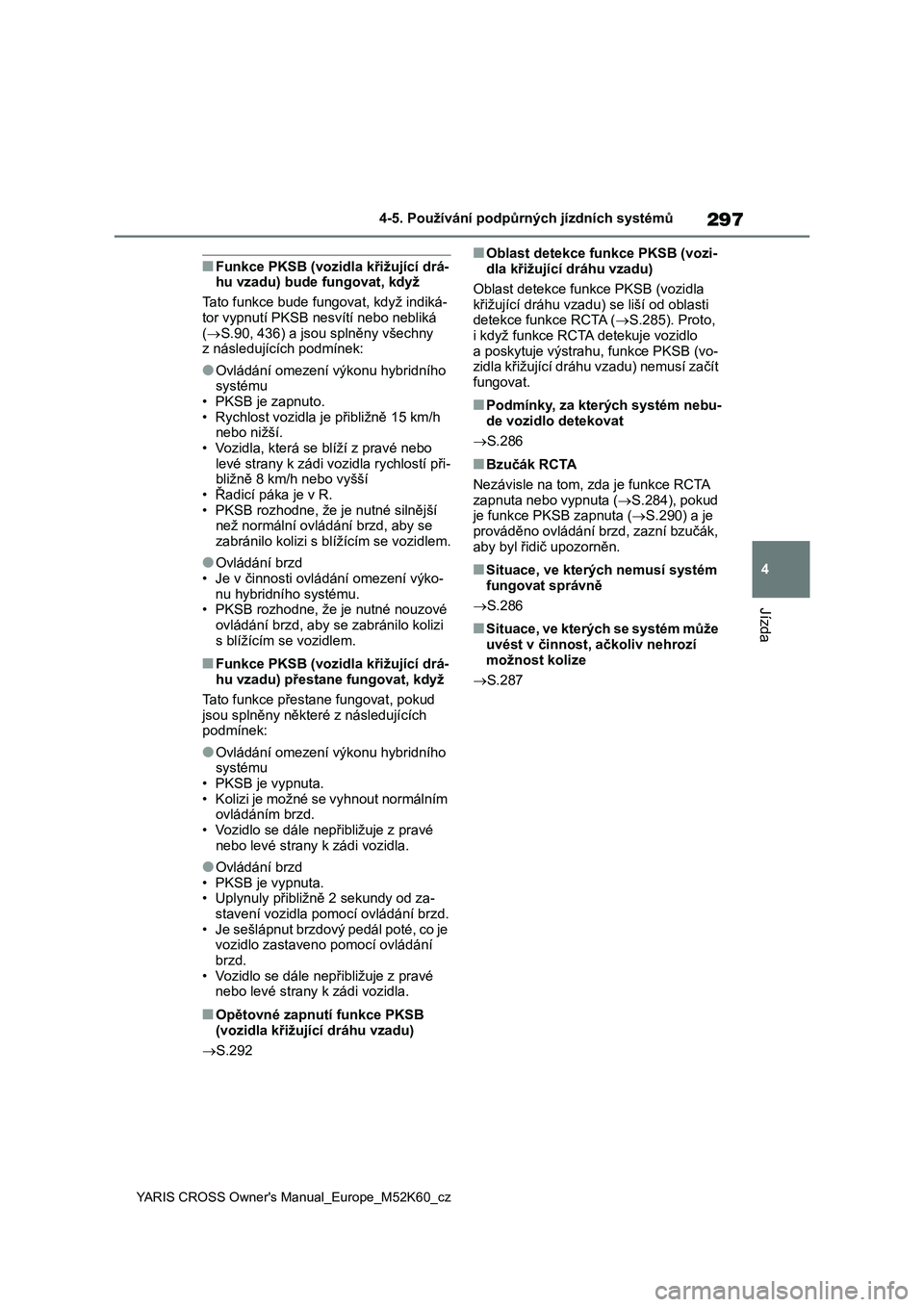

297
4
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Funkce PKSB (vozidla křižující drá-
hu vzadu) bude fungovat, když
Tato funkce bude fungovat, když indiká-
tor vypnutí PKSB nesvítí nebo nebliká
(S.90, 436) a jsou splněny všechny
z následujících podmínek:
●Ovládání omezení výkonu hybridního
systému
• PKSB je zapnuto.
• Rychlost vozidla je přibližně 15 km/h
nebo nižší.
• Vozidla, která se blíží z pravé nebo
levé strany k zádi vozidla rychlostí při-
bližně 8 km/h nebo vyšší
• Řadicí páka je v R.
• PKSB rozhodne, že je nutné silnější
než normální ovládání brzd, aby se
zabránilo kolizi s blížícím se vozidlem.
●Ovládání brzd
• Je v činnosti ovládání omezení výko-
nu hybridního systému.
• PKSB rozhodne, že je nutné nouzové
ovládání brzd, aby se zabránilo kolizi
s blížícím se vozidlem.
■Funkce PKSB (vozidla křižující drá-
hu vzadu) přestane fungovat, když
Tato funkce přestane fungovat, pokud
jsou splněny některé z následujících
podmínek:
●Ovládání omezení výkonu hybridního
systému
• PKSB je vypnuta.
• Kolizi je možné se vyhnout normálním
ovládáním brzd.
• Vozidlo se dále nepřibližuje z pravé
nebo levé strany k zádi vozidla.
●Ovládání brzd
• PKSB je vypnuta.
• Uplynuly přibližně 2 sekundy od za-
stavení vozidla pomocí ovládání brzd.
• Je sešlápnut brzdový pedál poté, co je
vozidlo zastaveno pomocí ovládání
brzd.
• Vozidlo se dále nepřibližuje z pravé
nebo levé strany k zádi vozidla.
■Opětovné zapnutí funkce PKSB
(vozidla křižující dráhu vzadu)
S.292
■Oblast detekce funkce PKSB (vozi-
dla křižující dráhu vzadu)
Oblast detekce funkce PKSB (vozidla
křižující dráhu vzadu) se liší od oblasti
detekce funkce RCTA (S.285). Proto,
i když funkce RCTA detekuje vozidlo
a poskytuje výstrahu, funkce PKSB (vo-
zidla křižující dráhu vzadu) nemusí začít
fungovat.
■Podmínky, za kterých systém nebu-
de vozidlo detekovat
S.286
■Bzučák RCTA
Nezávisle na tom, zda je funkce RCTA
zapnuta nebo vypnuta (S.284), pokud
je funkce PKSB zapnuta (S.290) a je
prováděno ovládání brzd, zazní bzučák,
aby byl řidič upozorněn.
■Situace, ve kterých nemusí systém
fungovat správně
S.286
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí
možnost kolize
S.287

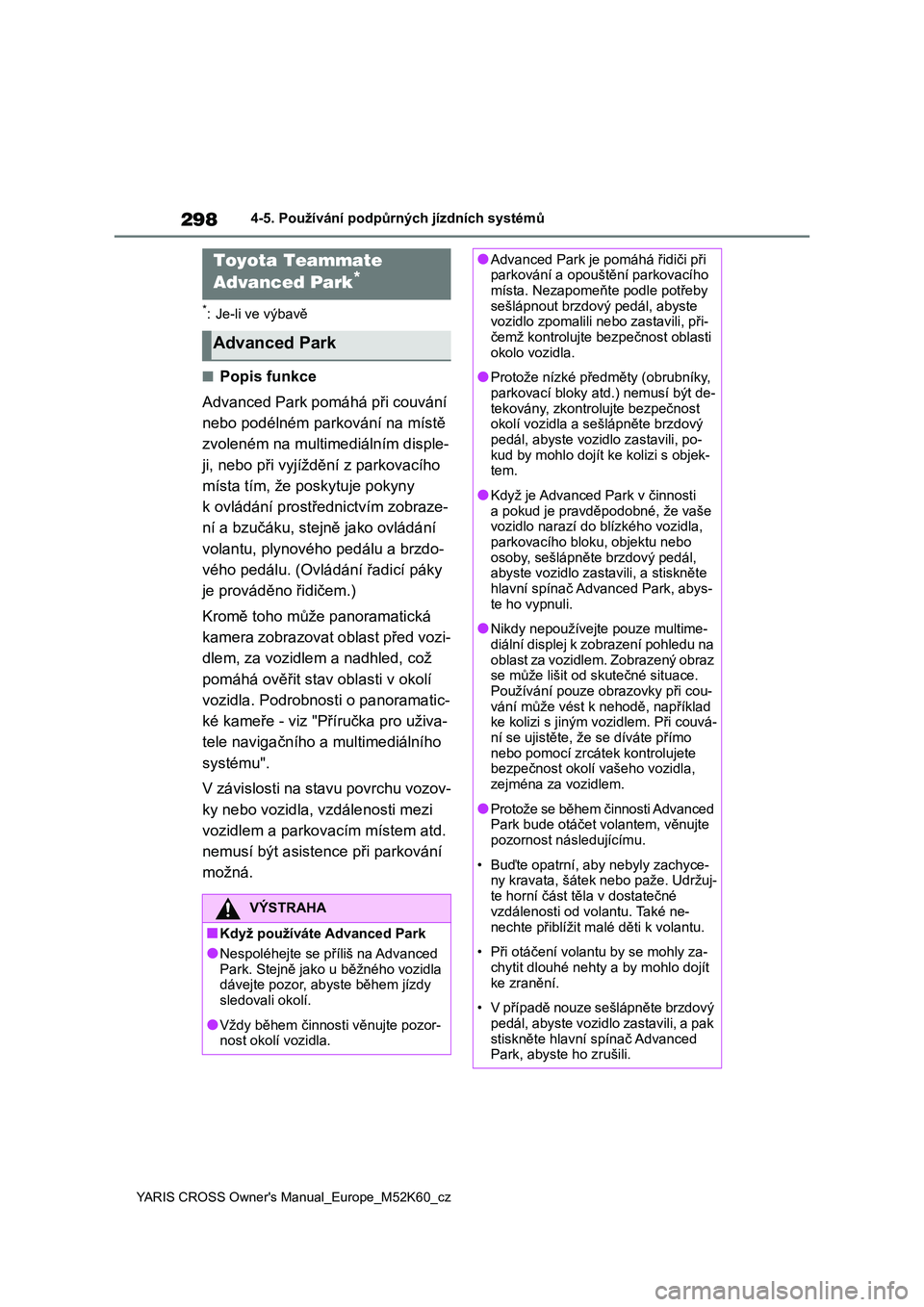

298
YARIS CROSS Owner's Manual_Europe_M52K60_cz
4-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě
■Popis funkce
Advanced Park pomáhá při couvání
nebo podélném parkování na místě
zvoleném na multim ediálním disple-
ji, nebo při vyjíždění z parkovacího
místa tím, že poskytuje pokyny
k ovládání prostře dnictvím zobraze-
ní a bzučáku, stej ně jako ovládání
volantu, plynového pedálu a brzdo-
vého pedálu. (Ovládání řadicí páky
je prováděno řidičem.)
Kromě toho může panoramatická
kamera zobrazovat oblast před vozi-
dlem, za vozidlem a nadhled, což
pomáhá ověřit stav oblasti v okolí
vozidla. Podrobnosti o panoramatic-
ké kameře - viz "Příručka pro uživa-
tele navigačního a multimediálního
systému".
V závislosti na stavu povrchu vozov-
ky nebo vozidla, v zdálenosti mezi
vozidlem a parkovacím místem atd.
nemusí být asistence při parkování
možná.
Toyota Teammate
Advanced Park*
Advanced Park
VÝSTRAHA
■Když používáte Advanced Park
●Nespoléhejte se příliš na Advanced Park. Stejně jako u běžného vozidla
dávejte pozor, ab yste během jízdy
sledovali okolí.
●Vždy během činnosti věnujte pozor-
nost okolí vozidla.
●Advanced Park je pomáhá řidiči při parkování a opouštění parkovacího
místa. Nezapomeňt e podle potřeby
sešlápnout brzdový pedál, abyste vozidlo zpomalili ne bo zastavili, při-
čemž kontrolujte bezpečnost oblasti
okolo vozidla.
●Protože nízké předm ěty (obrubníky,
parkovací bloky atd.) nemusí být de-
tekovány, zkontrolu jte bezpečnost okolí vozidla a sešlápněte brzdový
pedál, abyste vozidlo zastavili, po-
kud by mohlo dojít ke kolizi s objek- tem.
●Když je Advanced Park v činnosti
a pokud je pravděpodobné, že vaše vozidlo narazí do blízkého vozidla,
parkovacího bloku, objektu nebo
osoby, sešlápněte brzdový pedál, abyste vozidlo zastavili, a stiskněte
hlavní spínač Advanced Park, abys-
te ho vypnuli.
●Nikdy nepoužívejte pouze multime-
diální displej k zobrazení pohledu na
oblast za vozidlem. Zobrazený obraz se může lišit od skutečné situace.
Používání pouze obrazovky při cou-
vání může vést k nehodě, například ke kolizi s jiným vozidlem. Při couvá-
ní se ujistěte, že se díváte přímo
nebo pomocí zrcátek kontrolujete bezpečnost okolí vašeho vozidla,
zejména za vozidlem.
●Protože se během činnosti Advanced Park bude otáčet volantem, věnujte
pozornost následujícímu.
• Buďte opatrní, aby nebyly zachyce- ny kravata, šátek nebo paže. Udržuj-
te horní část těla v dostatečné
vzdálenosti od v olantu. Také ne-
nechte přiblížit m alé děti k volantu.
• Při otáčení volantu by se mohly za-
chytit dlouhé nehty a by mohlo dojít
ke zranění.
• V případě nouze sešlápněte brzdový
pedál, abyste vozidlo zastavili, a pak
stiskněte hlavní spínač Advanced Park, abyste ho zrušili.
