ESP TOYOTA YARIS CROSS 2022 Bruksanvisningar (in Swedish)

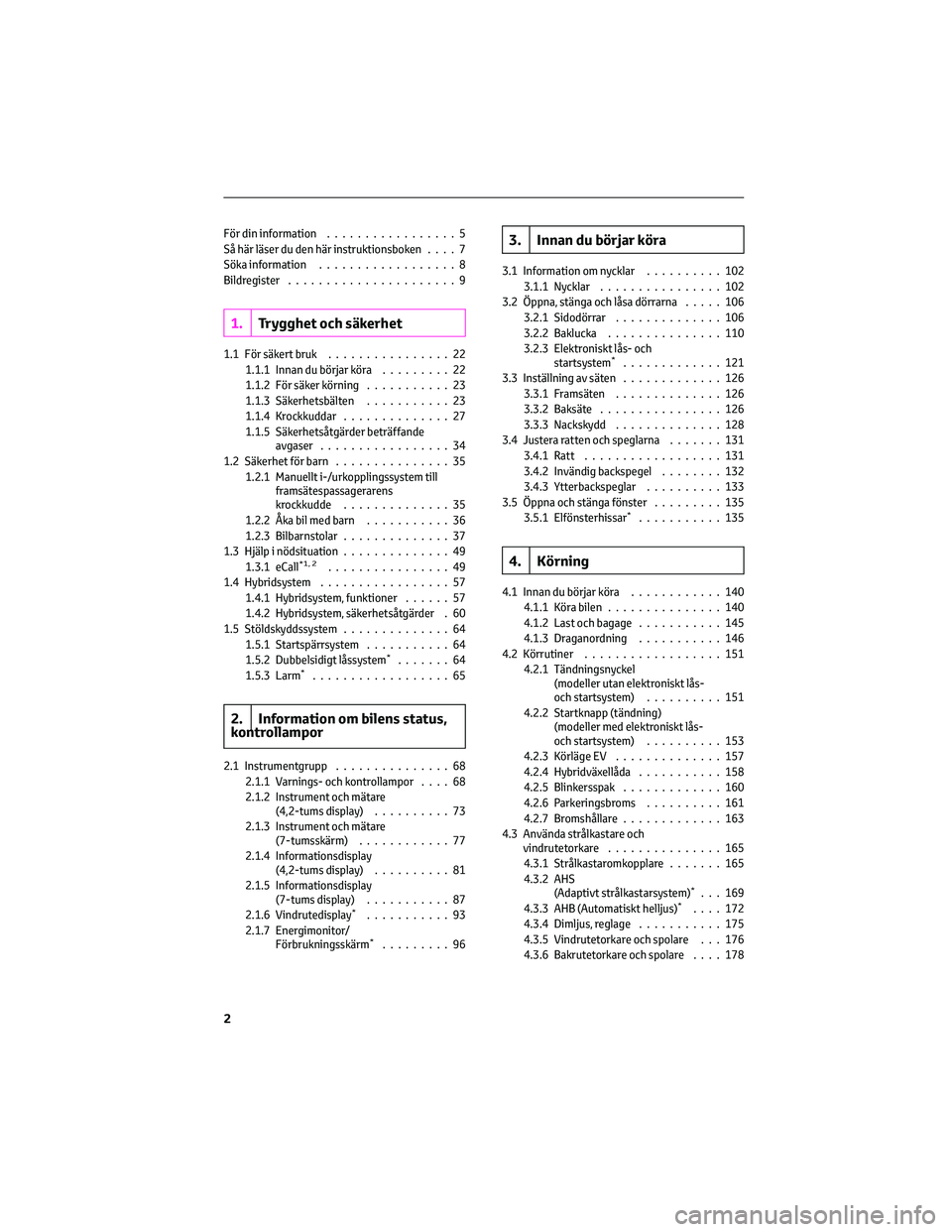

För din information.................5
Så här läser du den här instruktionsboken....7
Söka information..................8
Bildregister......................9
1.Trygghet och säkerhet
1.1 För säkert bruk................22
1.1.1 Innan du börjar köra.........22
1.1.2 För säker körning...........23
1.1.3 Säkerhetsbälten...........23
1.1.4 Krockkuddar..............27
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................34
1.2 Säkerhet för barn...............35
1.2.1 Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde..............35
1.2.2 Åka bil med barn...........36
1.2.3 Bilbarnstolar..............37
1.3 Hjälp i nödsituation..............49
1.3.1 eCall
*1, 2................49
1.4 Hybridsystem.................57
1.4.1 Hybridsystem, funktioner......57
1.4.2 Hybridsystem, säkerhetsåtgärder . 60
1.5 Stöldskyddssystem..............64
1.5.1 Startspärrsystem...........64
1.5.2 Dubbelsidigt låssystem
*.......64
1.5.3 Larm*..................65
2. Information om bilens status,
kontrollampor
2.1 Instrumentgrupp...............68
2.1.1 Varnings- och kontrollampor....68
2.1.2 Instrument och mätare
(4,2-tums display)..........73
2.1.3 Instrument och mätare
(7-tumsskärm)............77
2.1.4 Informationsdisplay
(4,2-tums display)..........81
2.1.5 Informationsdisplay
(7-tums display)...........87
2.1.6 Vindrutedisplay
*...........93
2.1.7 Energimonitor/
Förbrukningsskärm
*.........96
3. Innan du börjar köra
3.1 Information om nycklar..........102
3.1.1 Nycklar................102
3.2 Öppna, stänga och låsa dörrarna.....106
3.2.1 Sidodörrar..............106
3.2.2 Baklucka...............110
3.2.3 Elektroniskt lås- och
startsystem
*.............121
3.3 Inställning av säten.............126
3.3.1 Framsäten..............126
3.3.2 Baksäte................126
3.3.3 Nackskydd..............128
3.4 Justera ratten och speglarna.......131
3.4.1 Ratt..................131
3.4.2 Invändig backspegel........132
3.4.3 Ytterbackspeglar..........133
3.5 Öppna och stänga fönster.........135
3.5.1 Elfönsterhissar
*...........135
4. Körning
4.1 Innan du börjar köra............140
4.1.1 Köra bilen...............140
4.1.2 Last och bagage...........145
4.1.3 Draganordning...........146
4.2 Körrutiner..................151
4.2.1 Tändningsnyckel
(modeller utan elektroniskt lås-
och startsystem)..........151
4.2.2 Startknapp (tändning)
(modeller med elektroniskt lås-
och startsystem)..........153
4.2.3 Körläge EV..............157
4.2.4 Hybridväxellåda...........158
4.2.5 Blinkersspak.............160
4.2.6 Parkeringsbroms..........161
4.2.7 Bromshållare.............163
4.3 Använda strålkastare och
vindrutetorkare...............165
4.3.1 Strålkastaromkopplare.......165
4.3.2 AHS
(Adaptivt strålkastarsystem)
*...169
4.3.3 AHB (Automatiskt helljus)*....172
4.3.4 Dimljus, reglage...........175
4.3.5 Vindrutetorkare och spolare . . . 176
4.3.6 Bakrutetorkare och spolare....178
2

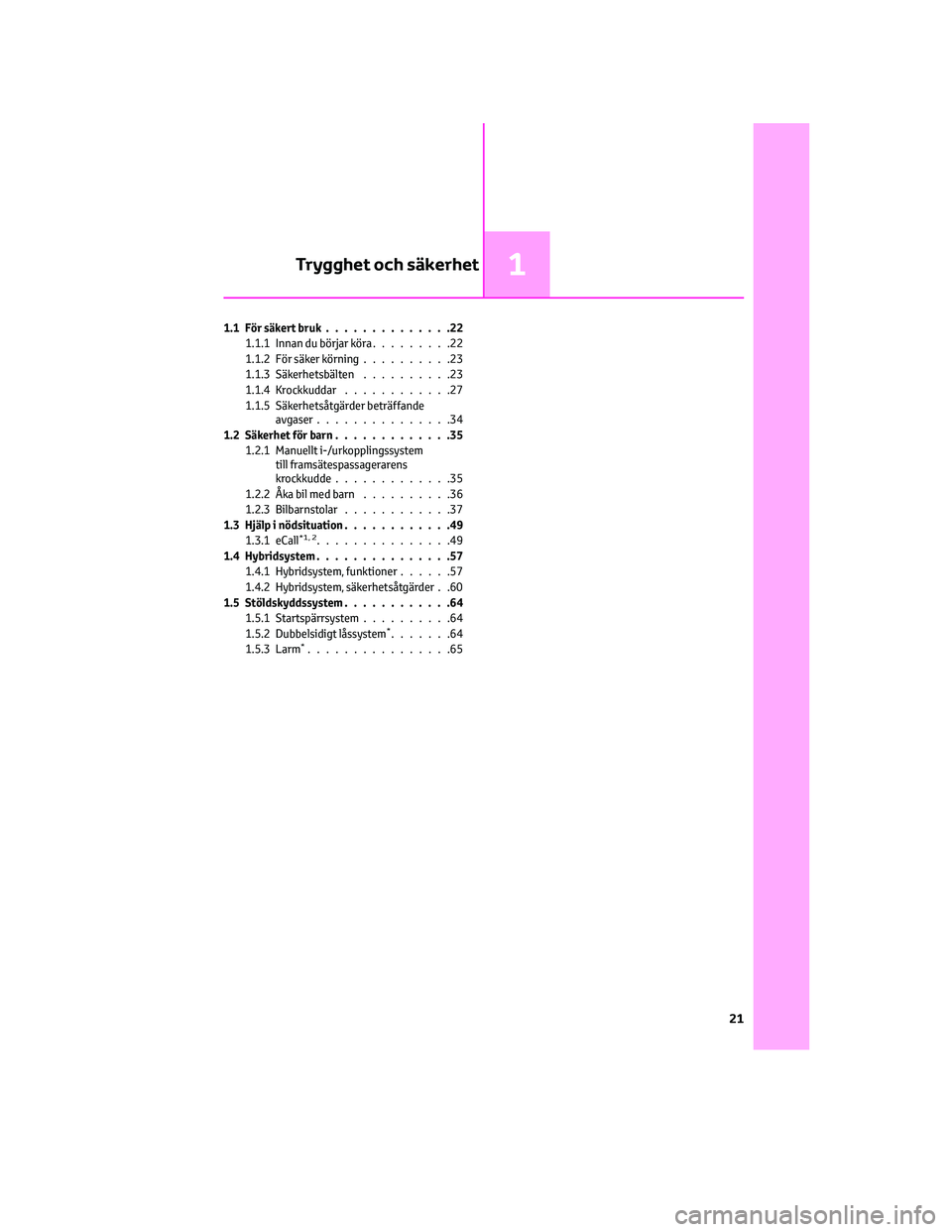

1.1 För säkert bruk..............22
1.1.1 Innan du börjar köra.........22
1.1.2 För säker körning..........23
1.1.3 Säkerhetsbälten..........23
1.1.4 Krockkuddar............27
1.1.5 Säkerhetsåtgärder beträffande
avgaser...............34
1.2 Säkerhet för barn.............35
1.2.1 Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde.............35
1.2.2 Åka bil med barn..........36
1.2.3 Bilbarnstolar............37
1.3 Hjälp i nödsituation............49
1.3.1 eCall
*1, 2...............49
1.4 Hybridsystem...............57
1.4.1 Hybridsystem, funktioner......57
1.4.2 Hybridsystem, säkerhetsåtgärder . .60
1.5 Stöldskyddssystem............64
1.5.1 Startspärrsystem..........64
1.5.2 Dubbelsidigt låssystem
*.......64
1.5.3 Larm*................65
Trygghet och säkerhet1
21

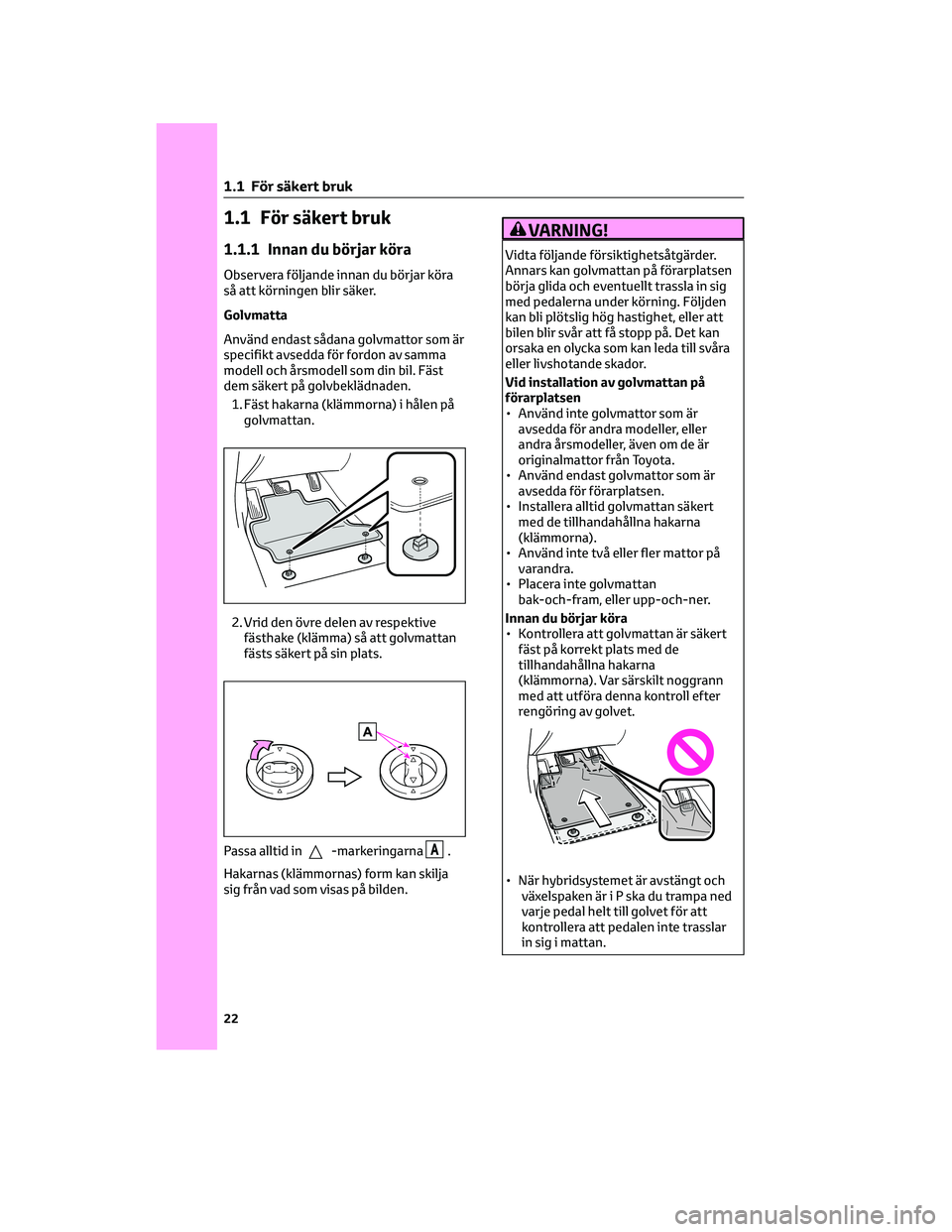

1.1 För säkert bruk
1.1.1 Innan du börjar köra
Observera följande innan du börjar köra
så att körningen blir säker.
Golvmatta
Använd endast sådana golvmattor som är
specifikt avsedda för fordon av samma
modell och årsmodell som din bil. Fäst
dem säkert på golvbeklädnaden.
1. Fäst hakarna (klämmorna) i hålen på
golvmattan.
2. Vrid den övre delen av respektive
fästhake (klämma) så att golvmattan
fästs säkert på sin plats.
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
VARNING!
Vidta följande försiktighetsåtgärder.
Annars kan golvmattan på förarplatsen
börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden
kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Vid installation av golvmattan på
förarplatsen
• Använd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
• Använd endast golvmattor som är
avsedda för förarplatsen.
• Installera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
• Använd inte två eller fler mattor på
varandra.
• Placera inte golvmattan
bak-och-fram, eller upp-och-ner.
Innan du börjar köra
• Kontrollera att golvmattan är säkert
fäst på korrekt plats med de
tillhandahållna hakarna
(klämmorna). Var särskilt noggrann
med att utföra denna kontroll efter
rengöring av golvet.
• När hybridsystemet är avstängt och
växelspaken är i P ska du trampa ned
varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
Passa alltid in-markeringarnaA.
1 .1 För säkert bruk
22

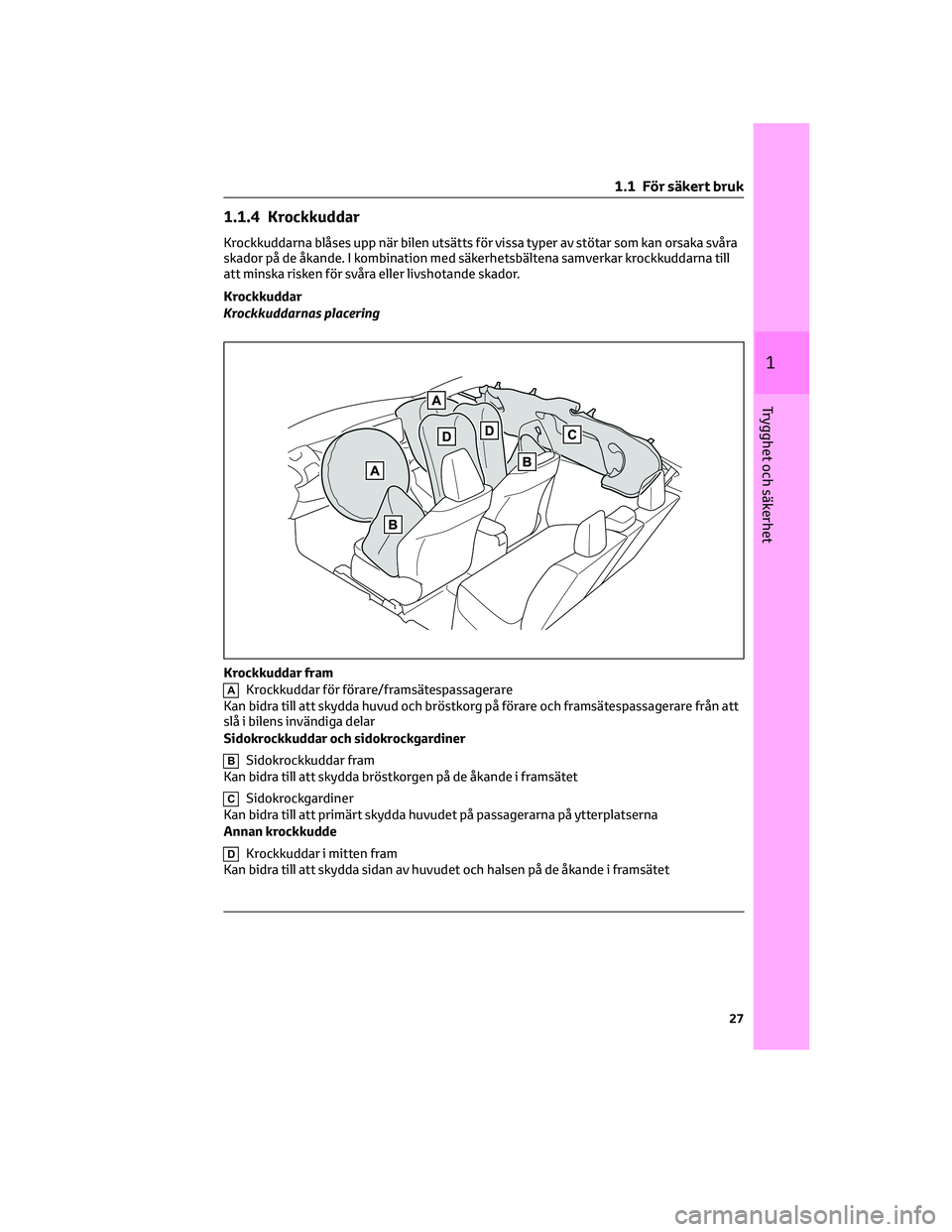

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka svåra
skador på de åkande. I kombination med säkerhetsbältena samverkar krockkuddarna till
att minska risken för svåra eller livshotande skador.
Krockkuddar
Krockkuddarnas placering
Krockkuddar fram
AKrockkuddar för förare/framsätespassagerare
Kan bidra till att skydda huvud och bröstkorg på förare och framsätespassagerare från att
slå i bilens invändiga delar
Sidokrockkuddar och sidokrockgardiner
BSidokrockkuddar fram
Kan bidra till att skydda bröstkorgen på de åkande i framsätet
CSidokrockgardiner
Kan bidra till att primärt skydda huvudet på passagerarna på ytterplatserna
Annan krockkudde
DKrockkuddar i mitten fram
Kan bidra till att skydda sidan av huvudet och halsen på de åkande i framsätet
1 .1 För säkert bruk
27
1
Trygghet och säkerhet

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
CKrockkudde, framsätespassagerare
DSidokrocksensorer (framdörr)
ESidokrocksensorer (fram)
FBältessträckare och kraftbegränsare
GSidokrockkuddar
HSidokrockgardiner
IKrockkuddar i mitten fram
JFörarens krockkudde
KSRS-varningslampa
L"PASSENGER AIR BAG",
indikeringslampa
MKrockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.
• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakresidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
• Hybridsystemet kan stängas av och
bränsletillförseln till motorn
avstannar. (→Sid. 63)
• Bromsarna och bromsljusen regleras
automatiskt. (→Sid. 273)
1 .1 För säkert bruk
28

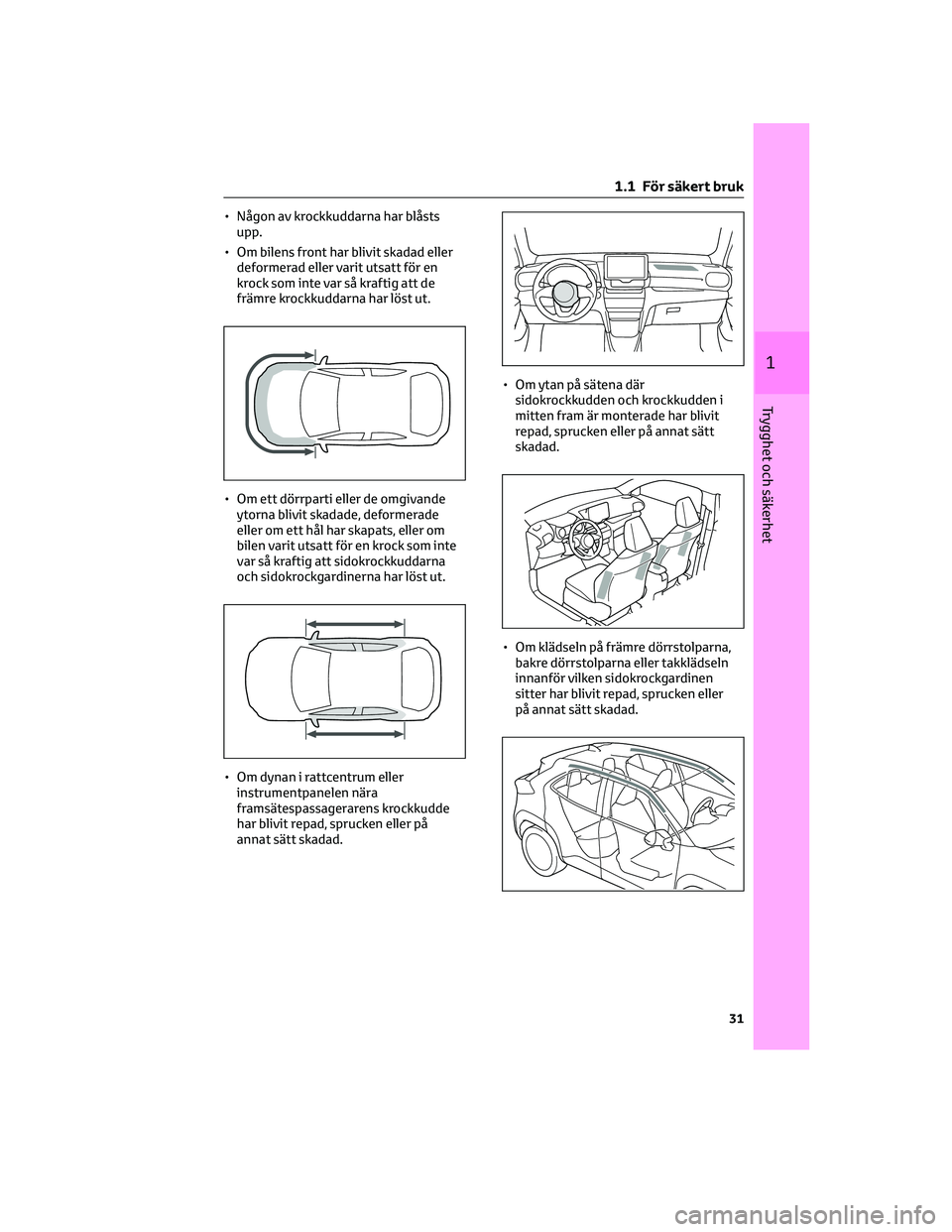

• Någon av krockkuddarna har blåsts
upp.
• Om bilens front har blivit skadad eller
deformerad eller varit utsatt för en
krock som inte var så kraftig att de
främre krockkuddarna har löst ut.
• Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats, eller om
bilen varit utsatt för en krock som inte
var så kraftig att sidokrockkuddarna
och sidokrockgardinerna har löst ut.
• Om dynan i rattcentrum eller
instrumentpanelen nära
framsätespassagerarens krockkudde
har blivit repad, sprucken eller på
annat sätt skadad.• Om ytan på sätena där
sidokrockkudden och krockkudden i
mitten fram är monterade har blivit
repad, sprucken eller på annat sätt
skadad.
• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
1 .1 För säkert bruk
31
1
Trygghet och säkerhet

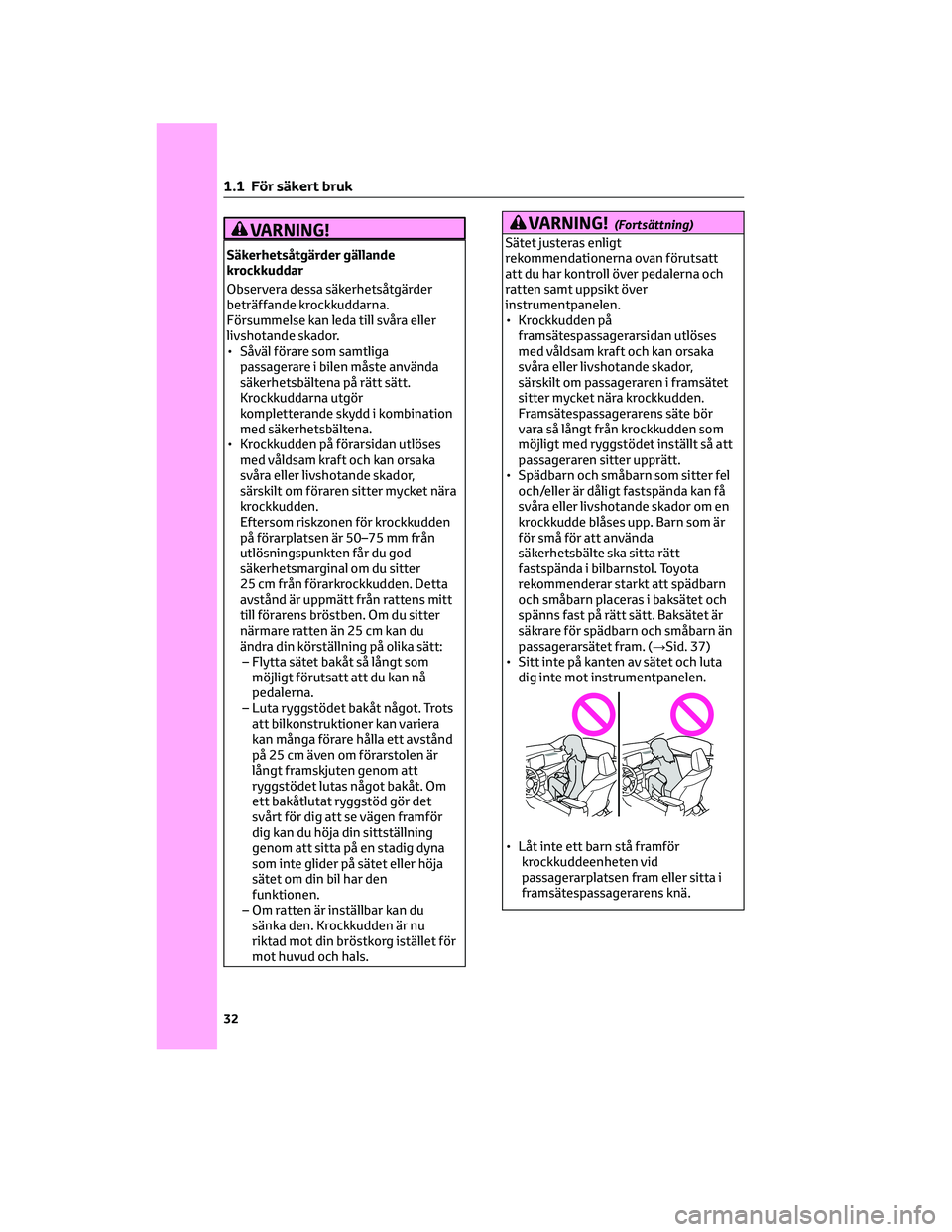

VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan leda till svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden
på förarplatsen är 50–75 mm från
utlösningspunkten får du god
säkerhetsmarginal om du sitter
25 cm från förarkrockkudden. Detta
avstånd är uppmätt från rattens mitt
till förarens bröstben. Om du sitter
närmare ratten än 25 cm kan du
ändra din körställning på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ett bakåtlutat ryggstöd gör det
svårt för dig att se vägen framför
dig kan du höja din sittställning
genom att sitta på en stadig dyna
som inte glider på sätet eller höja
sätet om din bil har den
funktionen.
– Om ratten är inställbar kan du
sänka den. Krockkudden är nu
riktad mot din bröstkorg istället för
mot huvud och hals.
VARNING!(Fortsättning)
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna och
ratten samt uppsikt över
instrumentpanelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om passageraren i framsätet
sitter mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 37)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
1 .1 För säkert bruk
32

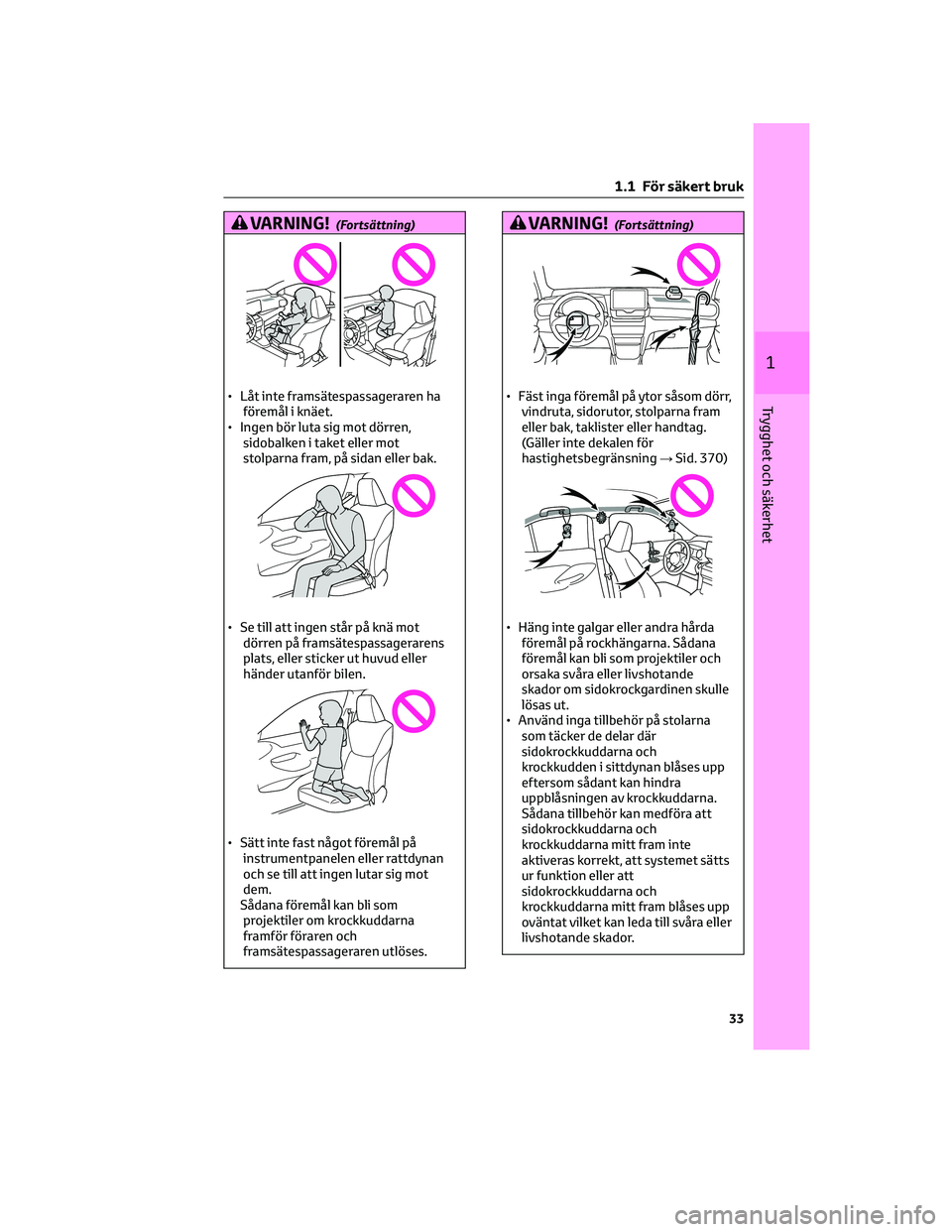

VARNING!(Fortsättning)
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot
stolparna fram, på sidan eller bak.
• Se till att ingen står på knä mot
dörren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
• Sätt inte fast något föremål på
instrumentpanelen eller rattdynan
och se till att ingen lutar sig mot
dem.
Sådana föremål kan bli som
projektiler om krockkuddarna
framför föraren och
framsätespassageraren utlöses.
VARNING!(Fortsättning)
• Fäst inga föremål på ytor såsom dörr,
vindruta, sidorutor, stolparna fram
eller bak, taklister eller handtag.
(Gäller inte dekalen för
hastighetsbegränsning→Sid. 370)
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Sådana
föremål kan bli som projektiler och
orsaka svåra eller livshotande
skador om sidokrockgardinen skulle
lösas ut.
• Använd inga tillbehör på stolarna
som täcker de delar där
sidokrockkuddarna och
krockkudden i sittdynan blåses upp
eftersom sådant kan hindra
uppblåsningen av krockkuddarna.
Sådana tillbehör kan medföra att
sidokrockkuddarna och
krockkuddarna mitt fram inte
aktiveras korrekt, att systemet sätts
ur funktion eller att
sidokrockkuddarna och
krockkuddarna mitt fram blåses upp
oväntat vilket kan leda till svåra eller
livshotande skador.
1 .1 För säkert bruk
33
1
Trygghet och säkerhet

VARNING!(Fortsättning)
• Låt inte hybridsystemet vara igång
där det finns mycket snö, eller om
det snöar. Om snövallar byggs upp
kring bilen medan hybridsystemet är
i gång kan avgaser ansamlas och
tränga in i bilen.
Avgasrör
Avgassystemet måste kontrolleras
regelbundet. Om det finns hål eller
sprickor som orsakats av rost, skador
på en fog eller onormalt ljud från
avgassystemet, ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera och reparera
bilen.

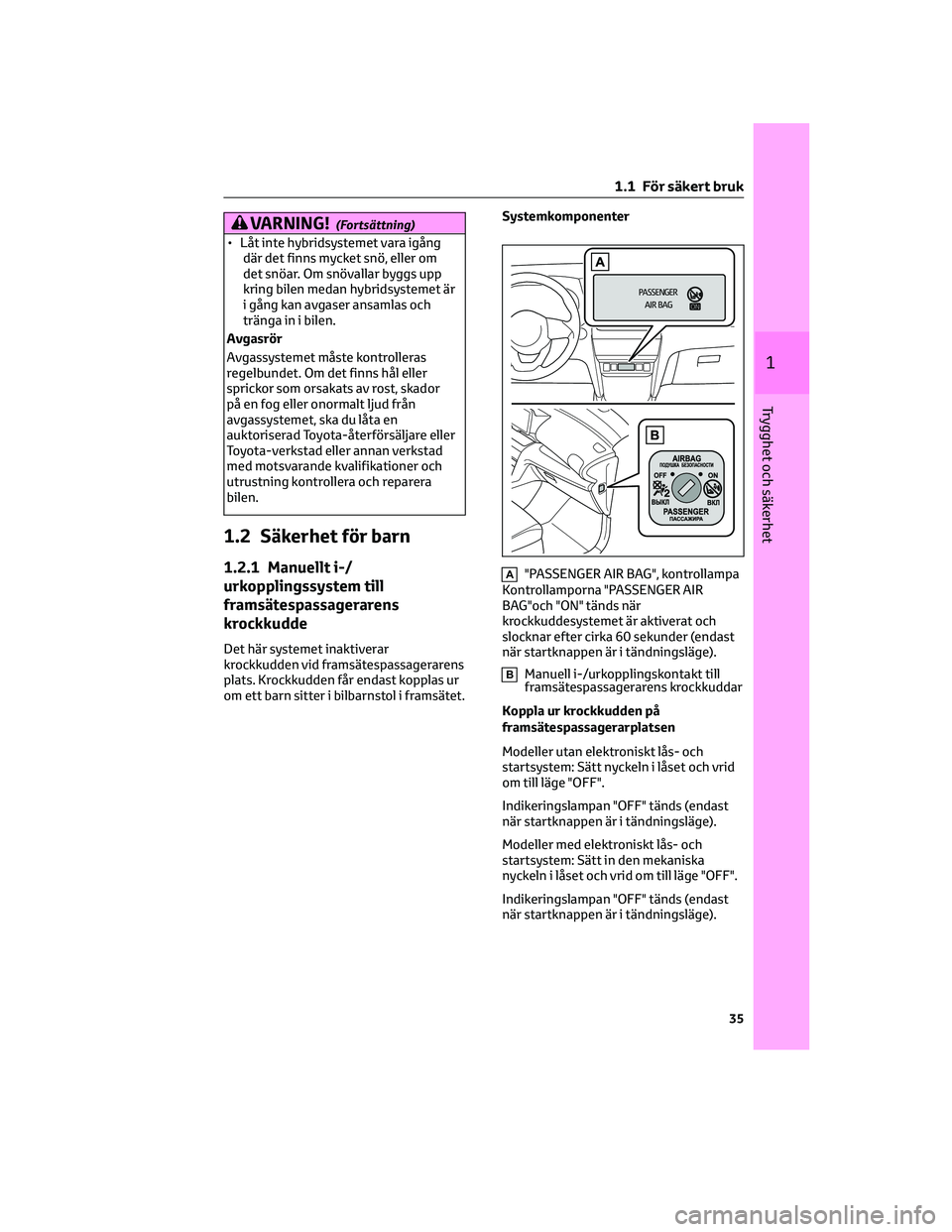

1.2 Säkerhet för barn
1.2.1 Manuellt i-/
urkopplingssystem till
framsätespassagerarens
krockkudde
Det här systemet inaktiverar
krockkudden vid framsätespassagerarens
plats. Krockkudden får endast kopplas ur
om ett barn sitter i bilbarnstol i framsätet.Systemkomponenter
A"PASSENGER AIR BAG", kontrollampa
Kontrollamporna "PASSENGER AIR
BAG"och "ON" tänds när
krockkuddesystemet är aktiverat och
slocknar efter cirka 60 sekunder (endast
när startknappen är i tändningsläge).
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
Koppla ur krockkudden på
framsätespassagerarplatsen
Modeller utan elektroniskt lås- och
startsystem: Sätt nyckeln i låset och vrid
om till läge "OFF".
Indikeringslampan "OFF" tänds (endast
när startknappen är i tändningsläge).
Modeller med elektroniskt lås- och
startsystem: Sätt in den mekaniska
nyckeln i låset och vrid om till läge "OFF".
Indikeringslampan "OFF" tänds (endast
när startknappen är i tändningsläge).
1 .1 För säkert bruk
35
1
Trygghet och säkerhet

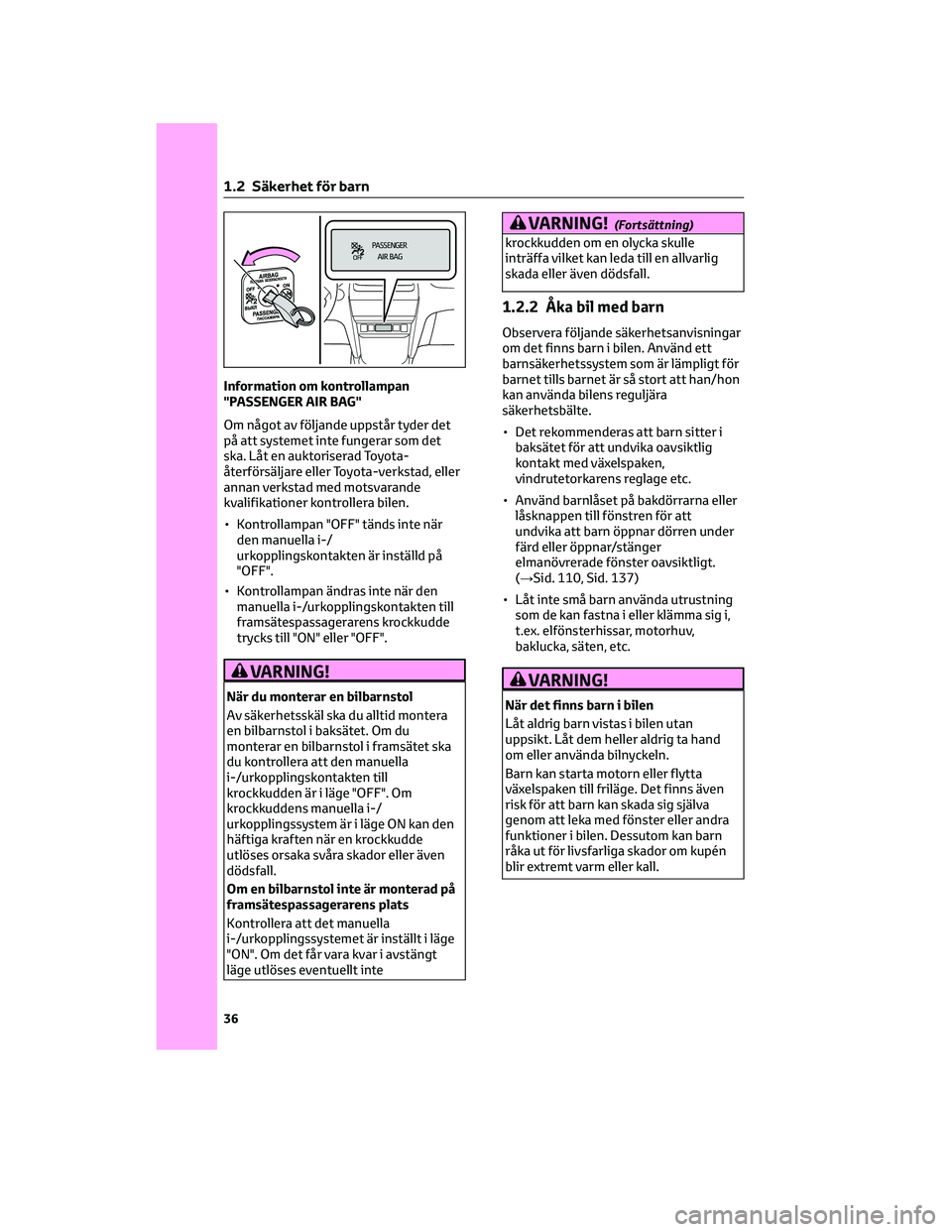

Information om kontrollampan
"PASSENGER AIR BAG"
Om något av följande uppstår tyder det
på att systemet inte fungerar som det
ska. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Kontrollampan "OFF" tänds inte när
den manuella i-/
urkopplingskontakten är inställd på
"OFF".
• Kontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till "ON" eller "OFF".
VARNING!
När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera
en bilbarnstol i baksätet. Om du
monterar en bilbarnstol i framsätet ska
du kontrollera att den manuella
i-/urkopplingskontakten till
krockkudden är i läge "OFF". Om
krockkuddens manuella i-/
urkopplingssystem är i läge ON kan den
häftiga kraften när en krockkudde
utlöses orsaka svåra skador eller även
dödsfall.
Om en bilbarnstol inte är monterad på
framsätespassagerarens plats
Kontrollera att det manuella
i-/urkopplingssystemet är inställt i läge
"ON". Om det får vara kvar i avstängt
läge utlöses eventuellt inte
VARNING!(Fortsättning)
krockkudden om en olycka skulle
inträffa vilket kan leda till en allvarlig
skada eller även dödsfall.
1.2.2 Åka bil med barn
Observera följande säkerhetsanvisningar
om det finns barn i bilen. Använd ett
barnsäkerhetssystem som är lämpligt för
barnet tills barnet är så stort att han/hon
kan använda bilens reguljära
säkerhetsbälte.
• Det rekommenderas att barn sitter i
baksätet för att undvika oavsiktlig
kontakt med växelspaken,
vindrutetorkarens reglage etc.
• Använd barnlåset på bakdörrarna eller
låsknappen till fönstren för att
undvika att barn öppnar dörren under
färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt.
(→Sid. 110, Sid. 137)
• Låt inte små barn använda utrustning
som de kan fastna i eller klämma sig i,
t.ex. elfönsterhissar, motorhuv,
baklucka, säten, etc.
VARNING!
När det finns barn i bilen
Låt aldrig barn vistas i bilen utan
uppsikt. Låt dem heller aldrig ta hand
om eller använda bilnyckeln.
Barn kan starta motorn eller flytta
växelspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka med fönster eller andra
funktioner i bilen. Dessutom kan barn
råka ut för livsfarliga skador om kupén
blir extremt varm eller kall.
1 .2 Säkerhet för barn
36
