sensor TOYOTA YARIS CROSS 2022 Bruksanvisningar (in Swedish)

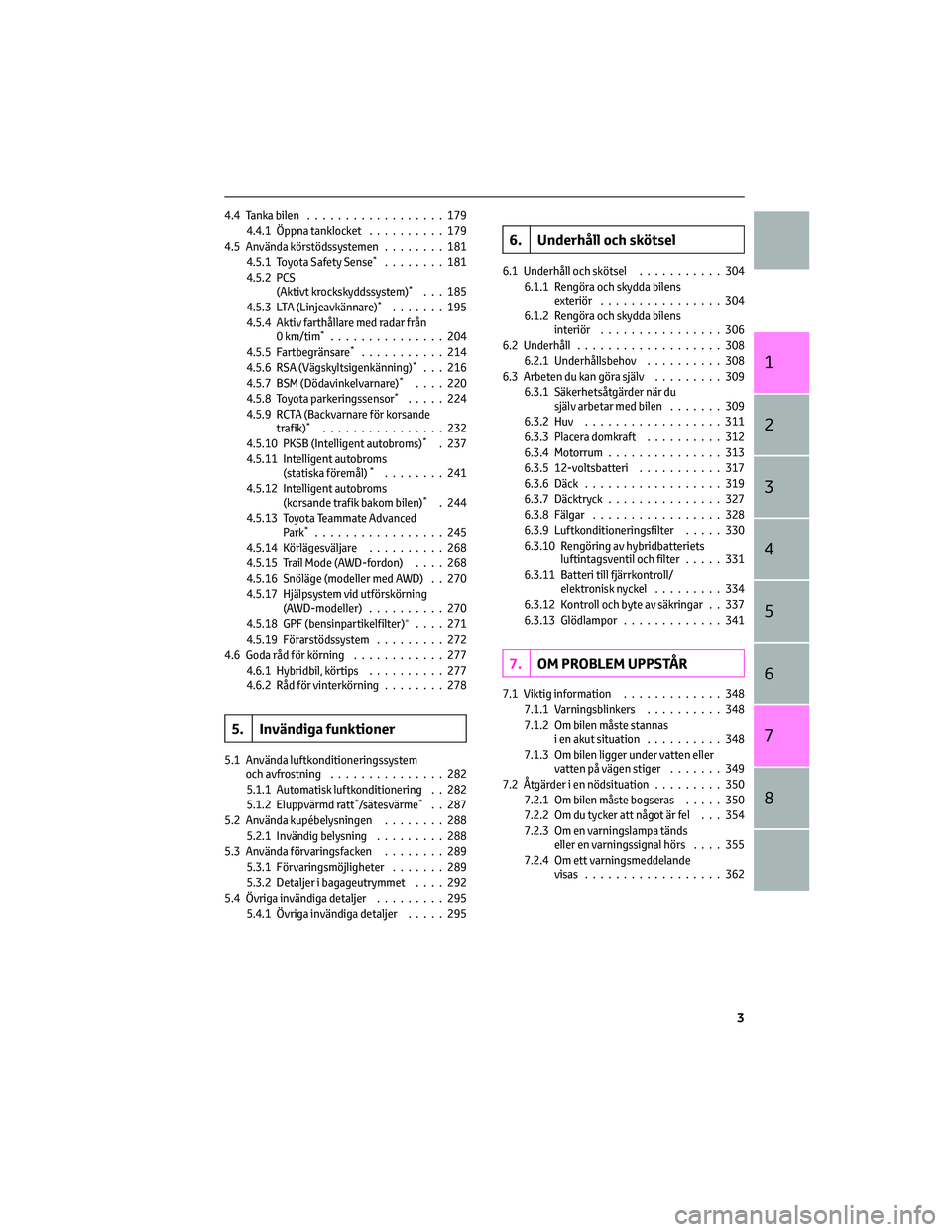

4.4 Tanka bilen..................179
4.4.1 Öppna tanklocket..........179
4.5 Använda körstödssystemen........181
4.5.1 Toyota Safety Sense
*........181
4.5.2 PCS
(Aktivt krockskyddssystem)
*...185
4.5.3 LTA (Linjeavkännare)*.......195
4.5.4 Aktiv farthållare med radar från
0 km/tim
*...............204
4.5.5 Fartbegränsare*...........214
4.5.6 RSA (Vägskyltsigenkänning)*...216
4.5.7 BSM (Dödavinkelvarnare)*....220
4.5.8 Toyota parkeringssensor*.....224
4.5.9 RCTA (Backvarnare för korsande
trafik)
*................232
4.5.10 PKSB (Intelligent autobroms)*. 237
4.5.11 Intelligent autobroms
(statiska föremål)
*........241
4.5.12 Intelligent autobroms
(korsande trafik bakom bilen)
*. 244
4.5.13 Toyota Teammate Advanced
Park
*.................245
4.5.14 Körlägesväljare..........268
4.5.15 Trail Mode (AWD-fordon)....268
4.5.16 Snöläge (modeller med AWD) . . 270
4.5.17 Hjälpsystem vid utförskörning
(AWD-modeller)..........270
4.5.18 GPF (bensinpartikelfilter)
∗....271
4.5.19 Förarstödssystem.........272
4.6 Goda råd för körning............277
4.6.1 Hybridbil, körtips..........277
4.6.2 Råd för vinterkörning........278
5. Invändiga funktioner
5.1 Använda luftkonditioneringssystem
och avfrostning...............282
5.1.1 Automatisk luftkonditionering . . 282
5.1.2 Eluppvärmd ratt
*/sätesvärme*. . 287
5.2 Använda kupébelysningen........288
5.2.1 Invändig belysning.........288
5.3 Använda förvaringsfacken........289
5.3.1 Förvaringsmöjligheter.......289
5.3.2 Detaljer i bagageutrymmet....292
5.4 Övriga invändiga detaljer.........295
5.4.1 Övriga invändiga detaljer.....295
6. Underhåll och skötsel
6.1 Underhåll och skötsel...........304
6.1.1 Rengöra och skydda bilens
exteriör................304
6.1.2 Rengöra och skydda bilens
interiör................306
6.2 Underhåll...................308
6.2.1 Underhållsbehov..........308
6.3 Arbeten du kan göra själv.........309
6.3.1 Säkerhetsåtgärder när du
själv arbetar med bilen.......309
6.3.2 Huv..................311
6.3.3 Placera domkraft..........312
6.3.4 Motorrum...............313
6.3.5 12-voltsbatteri...........317
6.3.6 Däck..................319
6.3.7 Däcktryck...............327
6.3.8 Fälgar.................328
6.3.9 Luftkonditioneringsfilter.....330
6.3.10 Rengöring av hybridbatteriets
luftintagsventil och filter.....331
6.3.11 Batteri till fjärrkontroll/
elektronisk nyckel.........334
6.3.12 Kontroll och byte av säkringar . . 337
6.3.13 Glödlampor.............341
7.OM PROBLEM UPPSTÅR
7.1 Viktig information.............348
7.1.1 Varningsblinkers..........348
7.1.2 Om bilen måste stannas
i en akut situation..........348
7.1.3 Om bilen ligger under vatten eller
vatten på vägen stiger.......349
7.2 Åtgärder i en nödsituation.........350
7.2.1 Om bilen måste bogseras.....350
7.2.2 Om du tycker att något är fel . . . 354
7.2.3 Om en varningslampa tänds
eller en varningssignal hörs....355
7.2.4 Om ett varningsmeddelande
visas..................362
3
1
2
3
4
5
6
7
8

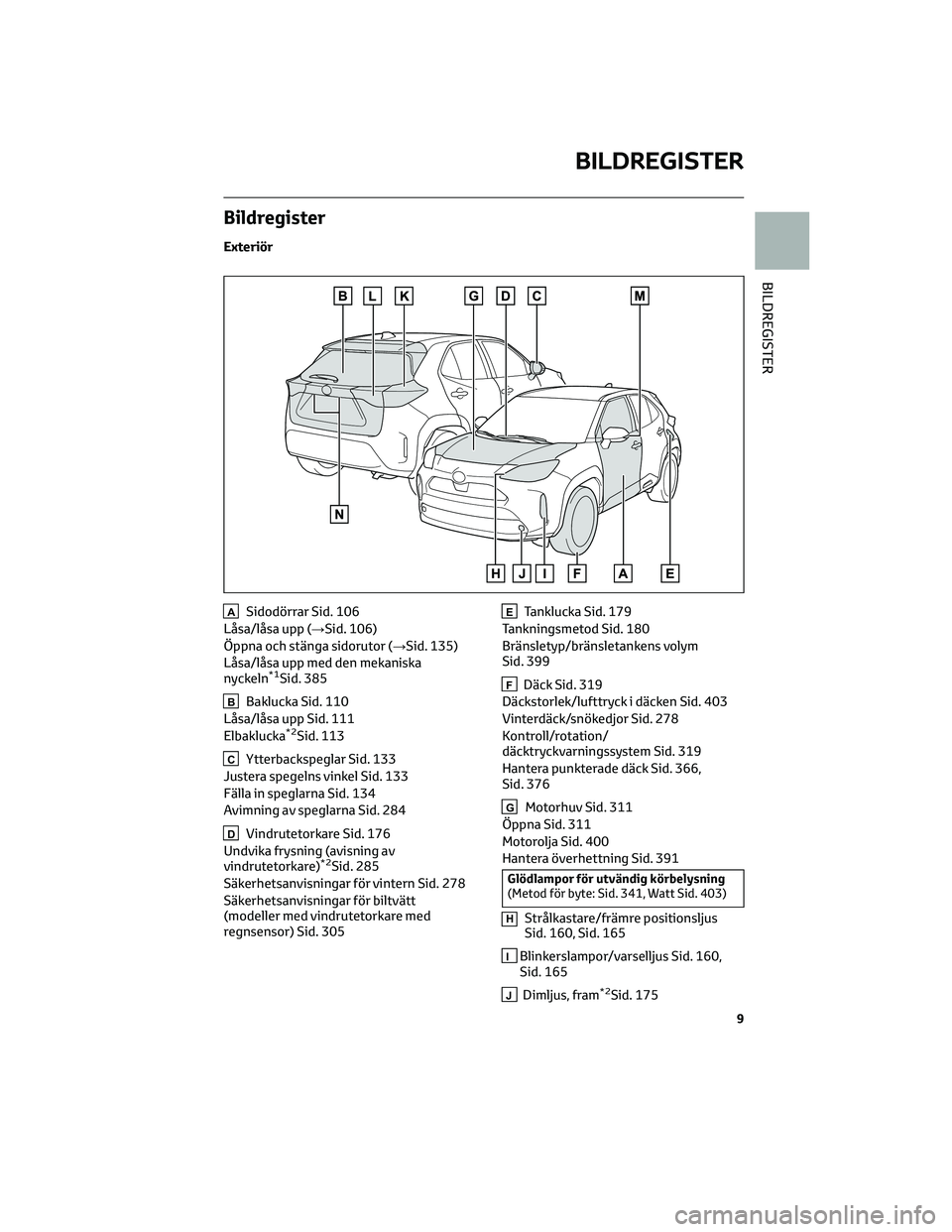

Bildregister
Exteriör
ASidodörrar Sid. 106
Låsa/låsa upp (→Sid. 106)
Öppna och stänga sidorutor (→Sid. 135)
Låsa/låsa upp med den mekaniska
nyckeln
*1Sid. 385
BBaklucka Sid. 110
Låsa/låsa upp Sid. 111
Elbaklucka
*2Sid. 113
CYtterbackspeglar Sid. 133
Justera spegelns vinkel Sid. 133
Fälla in speglarna Sid. 134
Avimning av speglarna Sid. 284
DVindrutetorkare Sid. 176
Undvika frysning (avisning av
vindrutetorkare)
*2Sid. 285
Säkerhetsanvisningar för vintern Sid. 278
Säkerhetsanvisningar för biltvätt
(modeller med vindrutetorkare med
regnsensor) Sid. 305
ETanklucka Sid. 179
Tankningsmetod Sid. 180
Bränsletyp/bränsletankens volym
Sid. 399
FDäck Sid. 319
Däckstorlek/lufttryck i däcken Sid. 403
Vinterdäck/snökedjor Sid. 278
Kontroll/rotation/
däcktryckvarningssystem Sid. 319
Hantera punkterade däck Sid. 366,
Sid. 376
GMotorhuv Sid. 311
Öppna Sid. 311
Motorolja Sid. 400
Hantera överhettning Sid. 391
Glödlampor för utvändig körbelysning
(Metod för byte: Sid. 341, Watt Sid. 403)
HStrålkastare/främre positionsljus
Sid. 160, Sid. 165
IBlinkerslampor/varselljus Sid. 160,
Sid. 165
JDimljus, fram*2Sid. 175
BILDREGISTER
9
BILDREGISTER

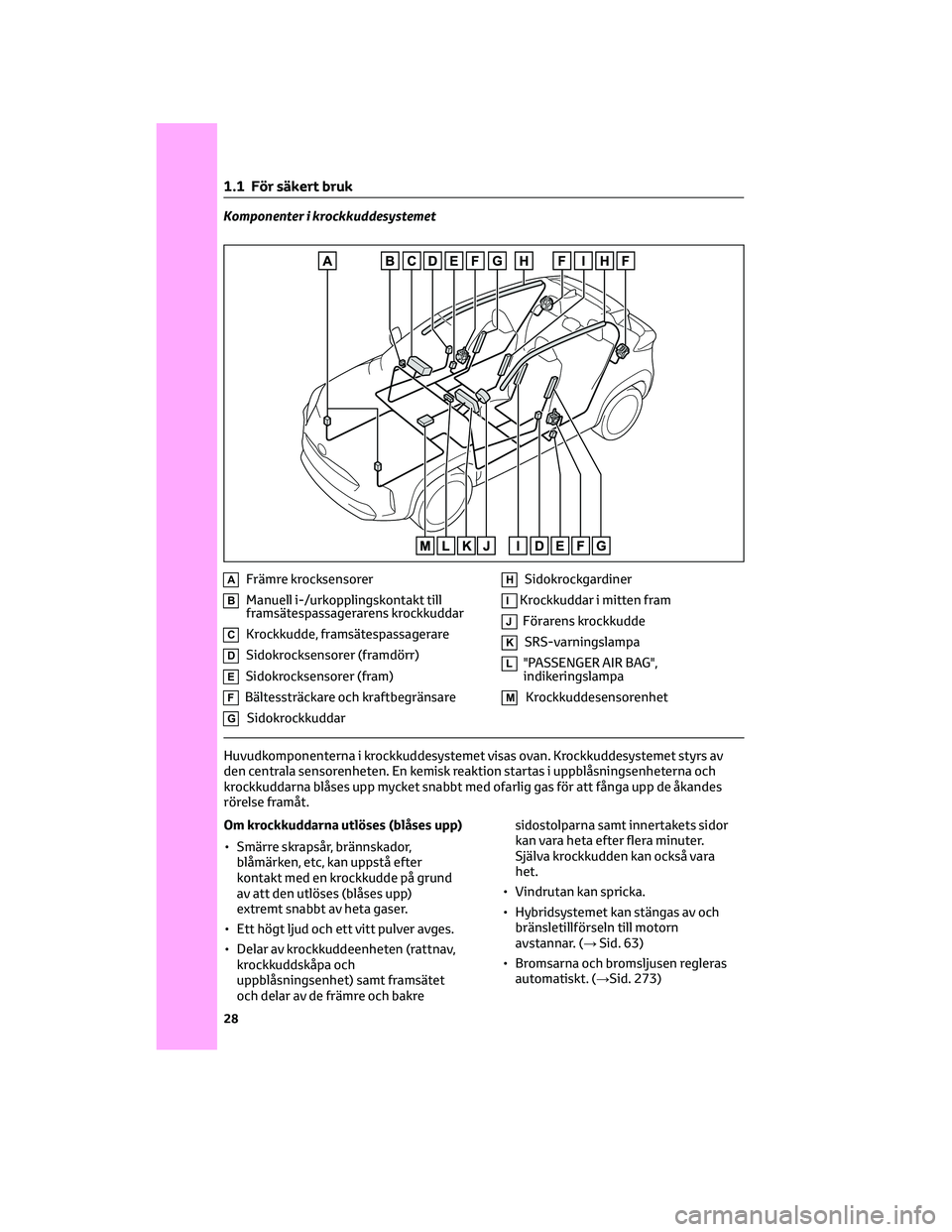

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
CKrockkudde, framsätespassagerare
DSidokrocksensorer (framdörr)
ESidokrocksensorer (fram)
FBältessträckare och kraftbegränsare
GSidokrockkuddar
HSidokrockgardiner
IKrockkuddar i mitten fram
JFörarens krockkudde
KSRS-varningslampa
L"PASSENGER AIR BAG",
indikeringslampa
MKrockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.
• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakresidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
• Hybridsystemet kan stängas av och
bränsletillförseln till motorn
avstannar. (→Sid. 63)
• Bromsarna och bromsljusen regleras
automatiskt. (→Sid. 273)
1 .1 För säkert bruk
28

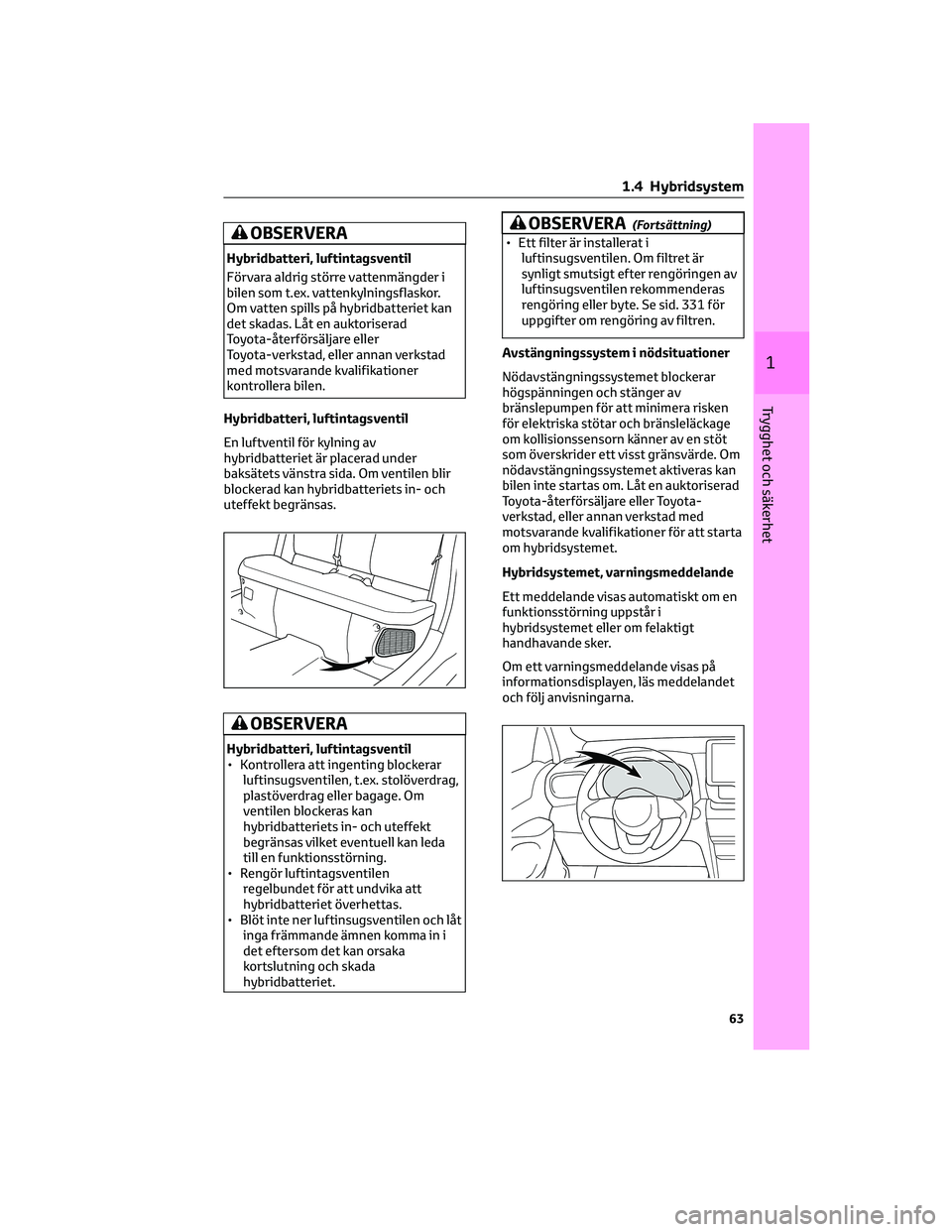

OBSERVERA
Hybridbatteri, luftintagsventil
Förvara aldrig större vattenmängder i
bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på hybridbatteriet kan
det skadas. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Hybridbatteri, luftintagsventil
En luftventil för kylning av
hybridbatteriet är placerad under
baksätets vänstra sida. Om ventilen blir
blockerad kan hybridbatteriets in- och
uteffekt begränsas.
OBSERVERA
Hybridbatteri, luftintagsventil
• Kontrollera att ingenting blockerar
luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Om
ventilen blockeras kan
hybridbatteriets in- och uteffekt
begränsas vilket eventuell kan leda
till en funktionsstörning.
• Rengör luftintagsventilen
regelbundet för att undvika att
hybridbatteriet överhettas.
• Blöt inte ner luftinsugsventilen och låt
inga främmande ämnen komma in i
det eftersom det kan orsaka
kortslutning och skada
hybridbatteriet.
OBSERVERA(Fortsättning)
• Ett filter är installerat i
luftinsugsventilen. Om filtret är
synligt smutsigt efter rengöringen av
luftinsugsventilen rekommenderas
rengöring eller byte. Se sid. 331 för
uppgifter om rengöring av filtren.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn känner av en stöt
som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer för att starta
om hybridsystemet.
Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna.
1 .4 Hybridsystem
63
1
Trygghet och säkerhet

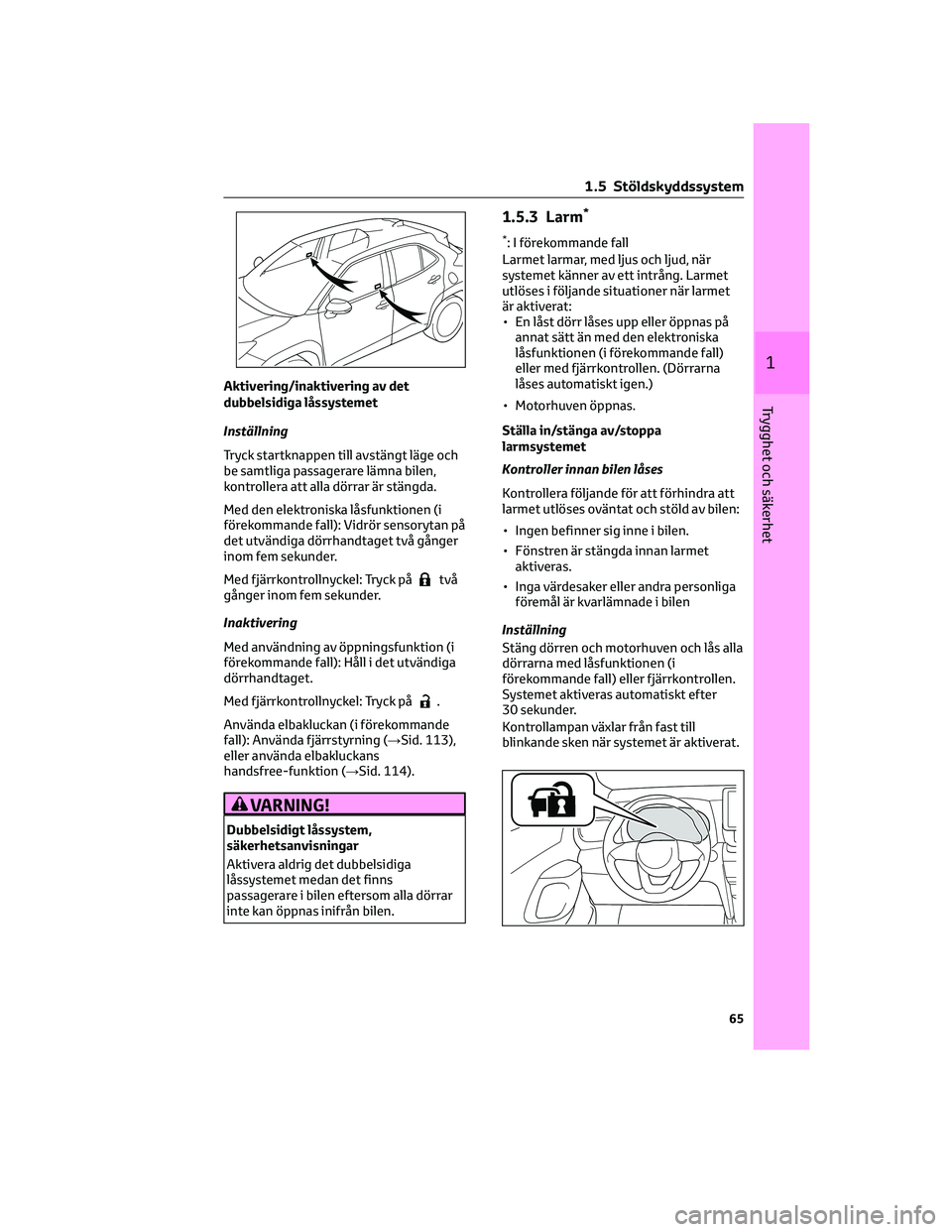

Aktivering/inaktivering av det
dubbelsidiga låssystemet
Inställning
Tryck startknappen till avstängt läge och
be samtliga passagerare lämna bilen,
kontrollera att alla dörrar är stängda.
Med den elektroniska låsfunktionen (i
förekommande fall): Vidrör sensorytan på
det utvändiga dörrhandtaget två gånger
inom fem sekunder.
Med fjärrkontrollnyckel: Tryck på
två
gånger inom fem sekunder.
Inaktivering
Med användning av öppningsfunktion (i
förekommande fall): Håll i det utvändiga
dörrhandtaget.
Med fjärrkontrollnyckel: Tryck på
.
Använda elbakluckan (i förekommande
fall): Använda fjärrstyrning (→Sid. 113),
eller använda elbakluckans
handsfree-funktion (→Sid. 114).
VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Aktivera aldrig det dubbelsidiga
låssystemet medan det finns
passagerare i bilen eftersom alla dörrar
inte kan öppnas inifrån bilen.
1.5.3 Larm*
*: I förekommande fall
Larmet larmar, med ljus och ljud, när
systemet känner av ett intrång. Larmet
utlöses i följande situationer när larmet
är aktiverat:
• En låst dörr låses upp eller öppnas på
annat sätt än med den elektroniska
låsfunktionen (i förekommande fall)
eller med fjärrkontrollen. (Dörrarna
låses automatiskt igen.)
• Motorhuven öppnas.
Ställa in/stänga av/stoppa
larmsystemet
Kontroller innan bilen låses
Kontrollera följande för att förhindra att
larmet utlöses oväntat och stöld av bilen:
• Ingen befinner sig inne i bilen.
• Fönstren är stängda innan larmet
aktiveras.
• Inga värdesaker eller andra personliga
föremål är kvarlämnade i bilen
Inställning
Stäng dörren och motorhuven och lås alla
dörrarna med låsfunktionen (i
förekommande fall) eller fjärrkontrollen.
Systemet aktiveras automatiskt efter
30 sekunder.
Kontrollampan växlar från fast till
blinkande sken när systemet är aktiverat.
1 .5 Stöldskyddssystem
65
1
Trygghet och säkerhet

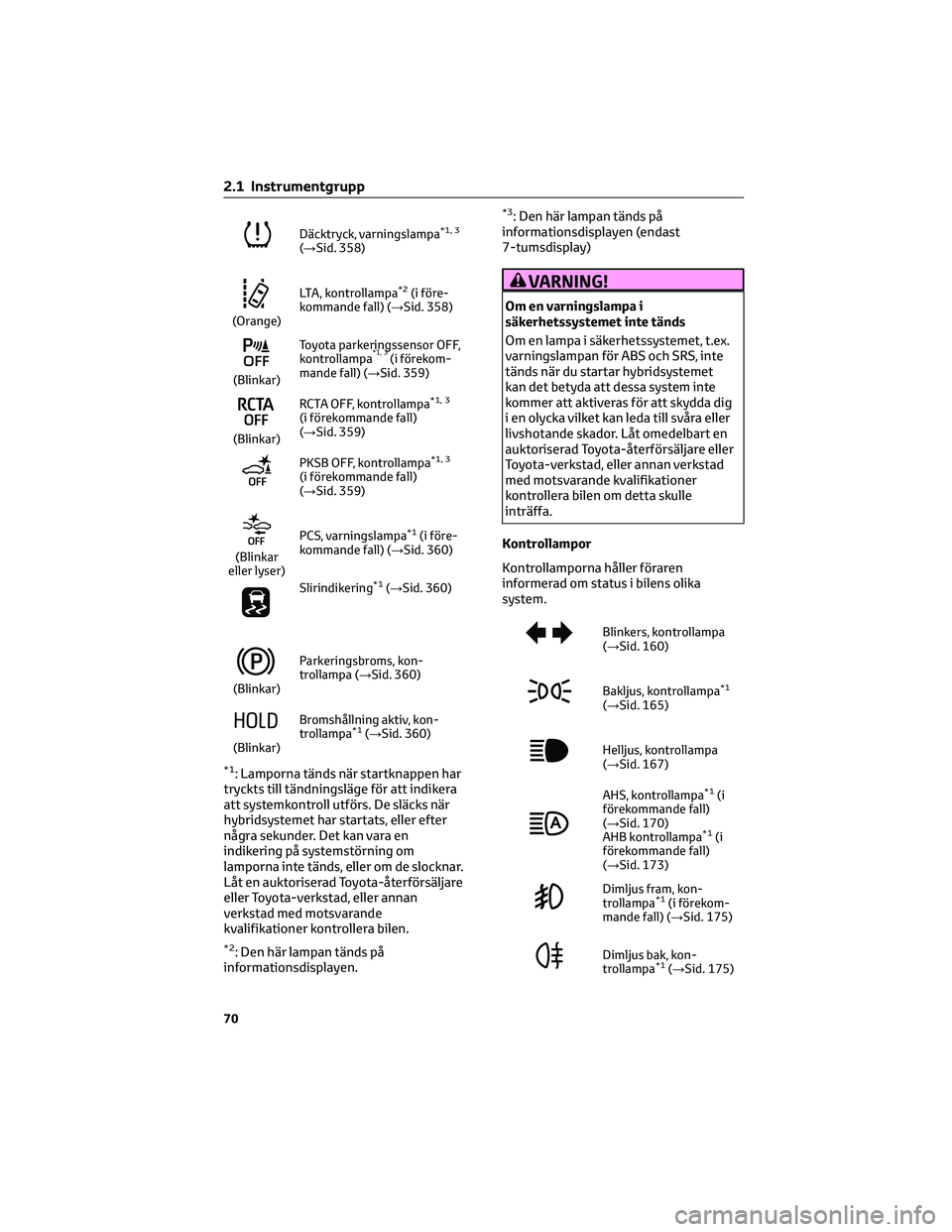

Däcktryck, varningslampa*1, 3
(→Sid. 358)
(Orange)LTA, kontrollampa
*2(i före-
kommande fall) (→Sid. 358)
(Blinkar)Toyota parkeringssensor OFF,
kontrollampa
*1, 3(i förekom-
mande fall) (→Sid. 359)
(Blinkar)RCTA OFF, kontrollampa
*1, 3
(i förekommande fall)
(→Sid. 359)
PKSB OFF, kontrollampa*1, 3
(i förekommande fall)
(→Sid. 359)
(Blinkar
eller lyser)PCS, varningslampa
*1(i före-
kommande fall) (→Sid. 360)
Slirindikering*1(→Sid. 360)
(Blinkar)Parkeringsbroms, kon-
trollampa (→Sid. 360)
(Blinkar)Bromshållning aktiv, kon-
trollampa
*1(→Sid. 360)
*1: Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet har startats, eller efter
några sekunder. Det kan vara en
indikering på systemstörning om
lamporna inte tänds, eller om de slocknar.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*2: Den här lampan tänds på
informationsdisplayen.
*3: Den här lampan tänds på
informationsdisplayen (endast
7-tumsdisplay)
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och SRS, inte
tänds när du startar hybridsystemet
kan det betyda att dessa system inte
kommer att aktiveras för att skydda dig
i en olycka vilket kan leda till svåra eller
livshotande skador. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
Kontrollampor
Kontrollamporna håller föraren
informerad om status i bilens olika
system.
Blinkers, kontrollampa
(→Sid. 160)
Bakljus, kontrollampa*1
(→Sid. 165)
Helljus, kontrollampa
(→Sid. 167)
AHS, kontrollampa*1(i
förekommande fall)
(→Sid. 170)
AHB kontrollampa
*1(i
förekommande fall)
(→Sid. 173)
Dimljus fram, kon-
trollampa*1(i förekom-
mande fall) (→Sid. 175)
Dimljus bak, kon-
trollampa*1(→Sid. 175)
2.1 Instrumentgrupp
70

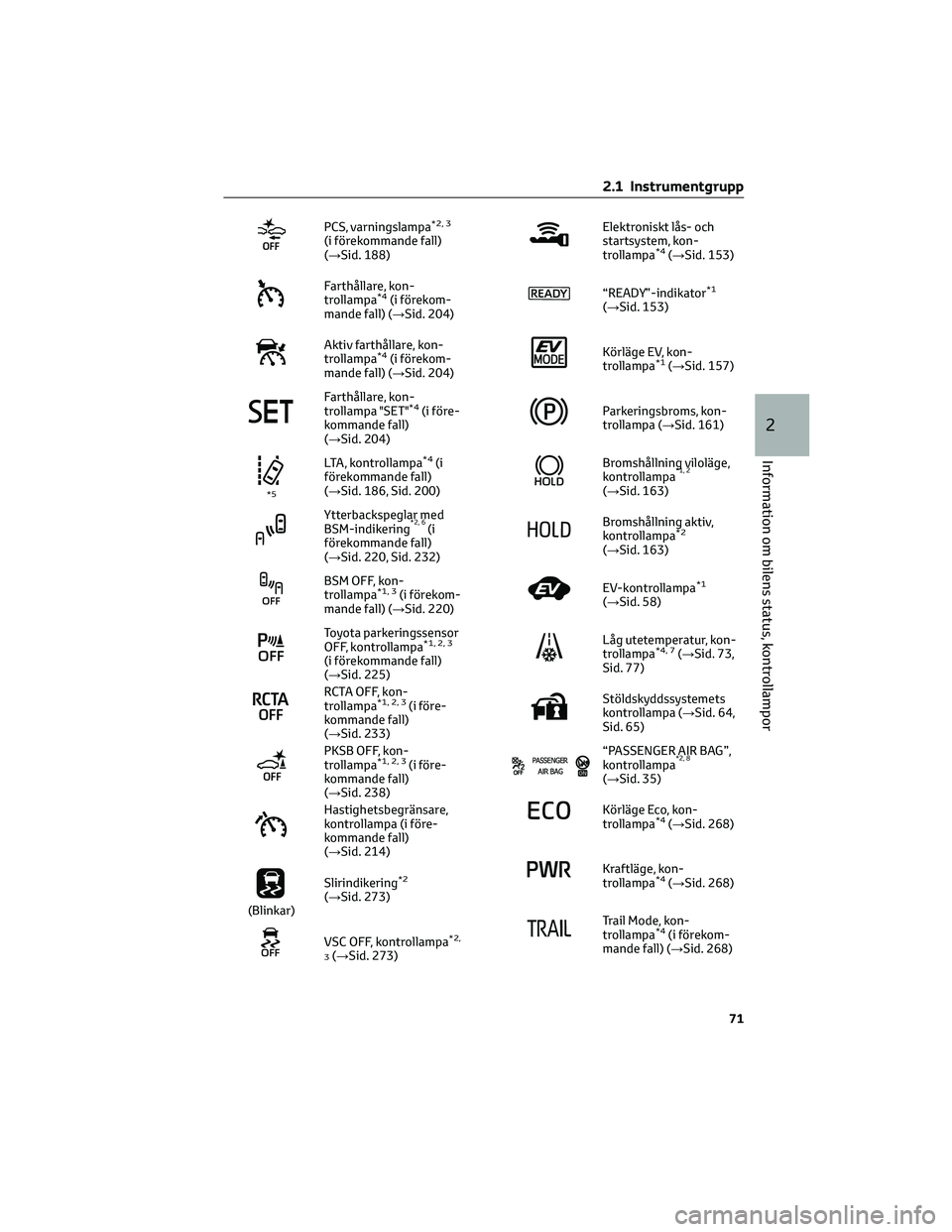

PCS, varningslampa*2, 3
(i förekommande fall)
(→Sid. 188)
Farthållare, kon-
trollampa*4(i förekom-
mande fall) (→Sid. 204)
Aktiv farthållare, kon-
trollampa*4(i förekom-
mande fall) (→Sid. 204)
Farthållare, kon-
trollampa "SET"*4(i före-
kommande fall)
(→Sid. 204)
*5
LTA, kontrollampa*4(i
förekommande fall)
(→Sid. 186, Sid. 200)
Ytterbackspeglar med
BSM-indikering*2, 6(i
förekommande fall)
(→Sid. 220, Sid. 232)
BSM OFF, kon-
trollampa*1, 3(i förekom-
mande fall) (→Sid. 220)
Toyota parkeringssensor
OFF, kontrollampa*1, 2, 3
(i förekommande fall)
(→Sid. 225)
RCTA OFF, kon-
trollampa*1, 2, 3(i före-
kommande fall)
(→Sid. 233)
PKSB OFF, kon-
trollampa*1, 2, 3(i före-
kommande fall)
(→Sid. 238)
Hastighetsbegränsare,
kontrollampa (i före-
kommande fall)
(→Sid. 214)
(Blinkar)Slirindikering
*2
(→Sid. 273)
VSC OFF, kontrollampa*2,
3
(→Sid. 273)
Elektroniskt lås- och
startsystem, kon-
trollampa
*4(→Sid. 153)
“READY”-indikator*1
(→Sid. 153)
Körläge EV, kon-
trollampa*1(→Sid. 157)
Parkeringsbroms, kon-
trollampa (→Sid. 161)
Bromshållning viloläge,
kontrollampa*1, 2
(→Sid. 163)
Bromshållning aktiv,
kontrollampa*2
(→Sid. 163)
EV-kontrollampa*1
(→Sid. 58)
Låg utetemperatur, kon-
trollampa*4, 7(→Sid. 73,
Sid. 77)
Stöldskyddssystemets
kontrollampa (→Sid. 64,
Sid. 65)
“PASSENGER AIR BAG”,
kontrollampa*2, 8
(→Sid. 35)
Körläge Eco, kon-
trollampa*4(→Sid. 268)
Kraftläge, kon-
trollampa*4(→Sid. 268)
Trail Mode, kon-
trollampa*4(i förekom-
mande fall) (→Sid. 268)
2.1 Instrumentgrupp
71
2
Information om bilens status, kontrollampor

Om du tappar bort dina mekaniska
nycklar
→Sid. 385
Certifiering av trådlös fjärrkontroll
→Sid. 430
3.2 Öppna, stänga och låsa
dörrarna
3.2.1 Sidodörrar
Låsa upp och låsa dörrarna från utsidan
Använda låsfunktionen (modeller med
elektroniskt lås- och startsystem)
Ha med dig den elektroniska nyckeln för
att aktivera den här funktionen.
1. Fatta tag i främre dörrhandtaget för
att låsa upp alla dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp förrän
tidigast 3 sekunder efter att de låstes.
2. Tryck på låssensorn (fördjupningen på
dörrhandtagets sida) för att låsa alla
dörrarna.
Kontrollera att bakluckan är
ordentligt låst.Trådlös fjärrkontroll
Modeller utan elektroniskt lås- och
startsystem
1. Låsa alla dörrarna
Kontrollera att dörren är ordentligt
låst. Håll intryckt för att stänga
fönstren.
*
2. Låsa upp alla dörrarna
Håll intryckt för att öppna fönstren.*
Modeller med elektroniskt lås- och
startsystem
1. Låsa alla dörrarna
Kontrollera att dörren är ordentligt
låst.
Håll intryckt för att stänga fönstren.
*
2. Låsa upp alla dörrarna
Håll intryckt för att öppna rutorna.*
*
: Den här inställningen måste utföras
hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
3.1 Information om nycklar
106

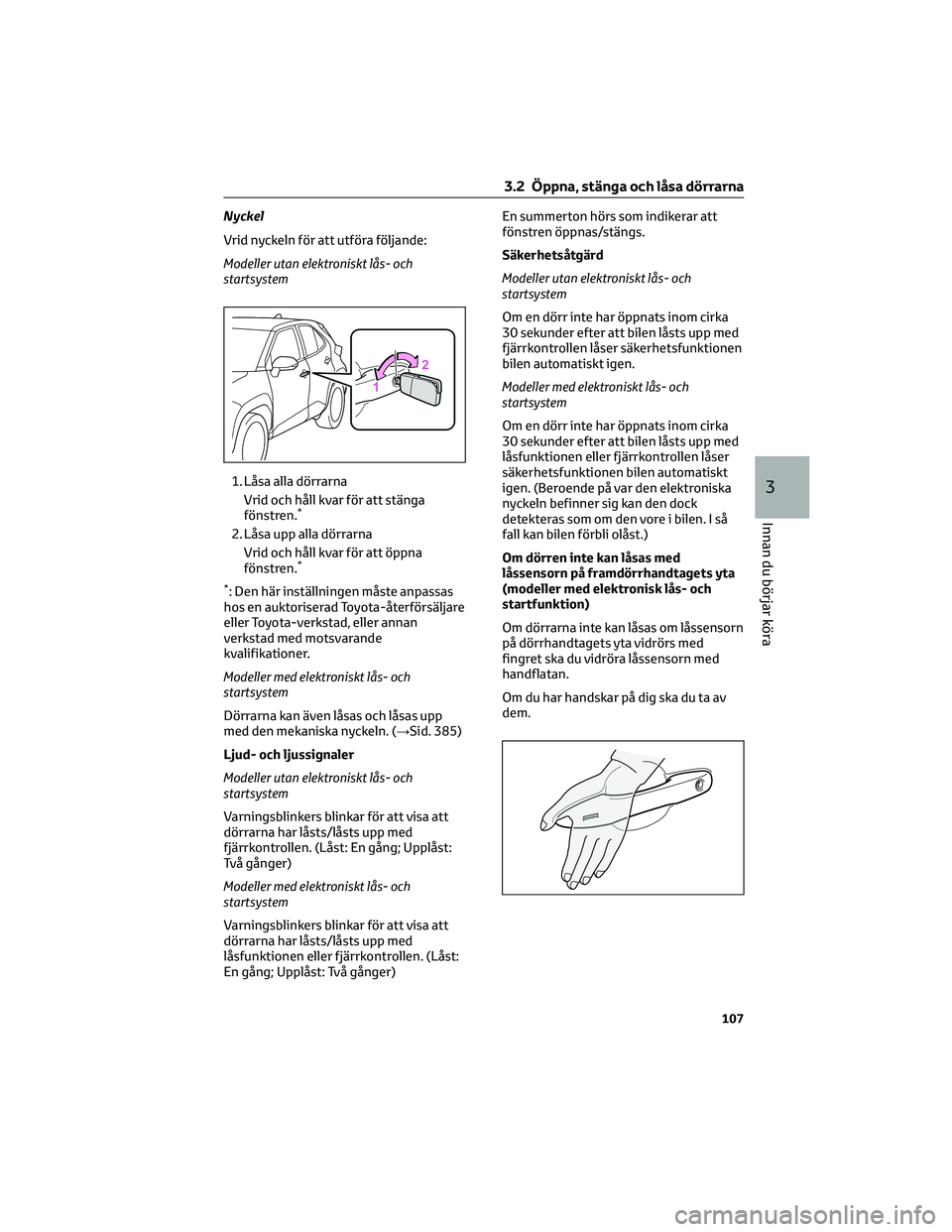

Nyckel
Vrid nyckeln för att utföra följande:
Modeller utan elektroniskt lås- och
startsystem
1. Låsa alla dörrarna
Vrid och håll kvar för att stänga
fönstren.
*
2. Låsa upp alla dörrarna
Vrid och håll kvar för att öppna
fönstren.
*
*
: Den här inställningen måste anpassas
hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Modeller med elektroniskt lås- och
startsystem
Dörrarna kan även låsas och låsas upp
med den mekaniska nyckeln. (→Sid. 385)
Ljud- och ljussignaler
Modeller utan elektroniskt lås- och
startsystem
Varningsblinkers blinkar för att visa att
dörrarna har låsts/låsts upp med
fjärrkontrollen. (Låst: En gång; Upplåst:
Två gånger)
Modeller med elektroniskt lås- och
startsystem
Varningsblinkers blinkar för att visa att
dörrarna har låsts/låsts upp med
låsfunktionen eller fjärrkontrollen. (Låst:
En gång; Upplåst: Två gånger)En summerton hörs som indikerar att
fönstren öppnas/stängs.
Säkerhetsåtgärd
Modeller utan elektroniskt lås- och
startsystem
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp med
fjärrkontrollen låser säkerhetsfunktionen
bilen automatiskt igen.
Modeller med elektroniskt lås- och
startsystem
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp med
låsfunktionen eller fjärrkontrollen låser
säkerhetsfunktionen bilen automatiskt
igen. (Beroende på var den elektroniska
nyckeln befinner sig kan den dock
detekteras som om den vore i bilen. I så
fall kan bilen förbli olåst.)
Om dörren inte kan låsas med
låssensorn på framdörrhandtagets yta
(modeller med elektronisk lås- och
startfunktion)
Om dörrarna inte kan låsas om låssensorn
på dörrhandtagets yta vidrörs med
fingret ska du vidröra låssensorn med
handflatan.
Om du har handskar på dig ska du ta av
dem.
3.2 Öppna, stänga och låsa dörrarna
107
3
Innan du börjar köra

• Stäng bakluckan och lås alla dörrarna
(stäng- och låsfunktion)
Tryck på stäng- och låsknappen.
Elbakluckan stängs och samtliga dörrar
låses samtidigt.
En annan summerton än den vanliga
hörs och elbakluckan börjar stängas
automatiskt. När elbakluckan stängs så
låses alla dörrarna samtidigt och
signaler indikerar att samtliga dörrar är
låsta.
Om stäng- och låsknappen trycks in
medan elbakluckan håller på att stängas
avstannar stängningen och samtliga
dörrar låses upp.
Om stäng- och låsknappen trycks in igen
stängs elbakluckan och samtliga dörrar
låses.
Använda bakluckans handtag
Sänk bakluckan medan du håller i
handtaget på bakluckan, därpå hörs en
summerton och bakluckan stängs
automatiskt.Använda sparksensorn (elbaklucka med
handsfree-funktion)
1. Medan du har med dig en elektronisk
nyckel och står inom driftsområdet
för det elektroniska lås- och
startsystemet, cirka 30 till 50 cm från
bakre stötfångaren.
ASparksensor
BElbaklucka med handsfree-
funktion, detekteringsområde
CElektroniskt lås- och startsystem,
detekteringsområde (→Sid. 121)
2. Utför hela åtgärden genom att flytta
foten till inom cirka 10 cm från bakre
stötfångaren och dra sedan tillbaka
den.
Utför hela åtgärden inom 1 sekund.
Bakluckan börjar inte röra sig så länge
foten känns av under bakre
stötfångaren.
Använd elbakluckan med
handsfree-funktion utan att vidröra
bakre stötfångaren med foten.
Om en annan elektronisk nyckel finns i
bilen eller bagagerummet kan det ta
något längre än normalt tills
3.2 Öppna, stänga och låsa dörrarna
114
