TOYOTA YARIS CROSS 2022 Instructieboekje (in Dutch)

2
79
Handleiding CV_Europa_M52N20_nl
2
Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatieen controlelampjes
2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ...................... 80
Meters en tellers (4,2 inch display) .................... 84
Meters en tellers (7 inch display) ....................... 88
Multi-informatiedisplay (4,2 inch display) .................... 93
Multi-informatiedisplay (7 inch display) ....................... 99
Head-up display..................... 106
Informatie over brandstofverbruik ................ 110
YARIS_CROSS_OM_Europe_OM52N20E.book Page 79 Monday, September 6, 2021 11:13 AM

80
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
Auto's met 4,2 inch display
Auto's met 7 inch display (wanneer de analoge snelheidsmeter wordt weergegeven)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Waarschuwingslampjes en controlelampjes die op het
instrumentenpaneel worden weergegeven
YARIS_CROSS_OM_Europe_OM52N20E.book Page 80 Monday, September 6, 2021 11:13 AM

81
2
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Auto's met 7 inch display (wanneer de digitale snelheidsmeter wordt weergegeven)
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood)Waarschuwingslampje
remsysteem*1 (
 Blz. 403)
(Geel) Waarschuwingslampje
remsysteem
*1 (
 Blz. 403)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
(  Blz. 403)
Laadstroomcontrolelampje
*2
(  Blz. 404)
Waarschuwingslampje lage
oliedruk
*2 (  Blz. 404)
Motorcontrolelampje
*1, 3
(  Blz. 404)
Waarschuwingslampje SRS
*1
(  Blz. 405)
Waarschuwingslampje ABS
*1
(  Blz. 405)
Waarschuwingslampje onjuiste
bediening pedaal
*2 (  Blz. 405)
(Rood) Waarschuwingslampje elektri-
sche stuurbekrachtiging
*1, 3
(  Blz. 406)
(Geel) Waarschuwingslampje elektri-
sche stuurbekrachtiging
*1, 3
(  Blz. 406)
Waarschuwingslampje laag
brandstofniveau ( Blz. 406)
Controlelampje bestuurders-
en voorpassagiersgordel
(  Blz. 406)
Controlelampjes achter-
passagiersgordels
*2
(  Blz. 407)
Waarschuwingslampje lage ban-
denspanning
*1, 3 (  Blz. 407)
(Oranje) Controlelampje LTA
*2
(indien aanwezig) ( Blz. 407)
(Knippert) Controlelampje uitgeschakeld
Stop & Start-systeem
*1, 3
(indien aanwezig) ( Blz. 408)
(Knippert) Controlelampje Toyota Parking
Assist-sensor OFF
*1, 3
(indien aanwezig) ( Blz. 408)
YARIS_CROSS_OM_Europe_OM52N20E.book Page 81 Monday, September 6, 2021 11:13 AM

82
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
*1: Als het contact AAN is gezet, gaan deze lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display.
*3: Dit lampje brandt op het multi-informatie-display (alleen 7 inch display).
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
(Knippert)Controlelampje RCTA OFF
*1, 3
(indien aanwezig) ( Blz. 408)
Controlelampje PKSB OFF
*1, 3
(indien aanwezig) ( Blz. 409)
(Knippert of brandt) Waarschuwingslampje PCS
*1
(indien aanwezig) ( Blz. 409)
Controlelampje Traction
Control
*1 (  Blz. 410)
(Knippert) Waarschuwingslampje
parkeerrem (
Blz. 410)
(Knippert) Controlelampje Brake Hold-sys-
teem in werking
*1 (
 Blz. 410)
WAARSCHUWING
■Als een waarschuwingslampje van een
veiligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem
zoals het ABS of het waarschuwingslampje
SRS niet gaan branden als u de motor
start, kan dat betekenen dat deze systemen
niet beschikbaar zijn om u te beschermen
in geval van een ongeval, waardoor dode-
lijk of ernstig letsel zou kunnen ontstaan.
Laat, als dit gebeurt, de auto onmiddellijk
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Controlelampjes
Controlelampje richtingaanwij-
zers ( Blz. 185)
Controlelampje achterlicht
*1
(  Blz. 191)
Controlelampje grootlicht
(  Blz. 193)
Controlelampje AHS
*1
(indien aanwezig) ( →Blz. 197)
Controlelampje AHB
*1
(indien aanwezig) ( →Blz. 200)
Controlelampje mistlampen
voor
*1 (indien aanwezig)
(  Blz. 203)
Controlelampje mistachterlicht
*1
(  Blz. 203)
Waarschuwingslampje PCS
*2, 3
(indien aanwezig) ( Blz. 220)
Controlelampje cruise control
*4
(indien aanwezig) ( Blz. 237,
248)
Controlelampje Dynamic Radar
Cruise Control
*4 (indien aanwe-
zig) ( Blz. 237, 248)
YARIS_CROSS_OM_Europe_OM52N20E.book Page 82 Monday, September 6, 2021 11:13 AM

83
2
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*1: Dit lampje brandt op het multi-informatie-display (alleen 7 inch display).
*2: Als het contact AAN is gezet, gaan deze lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze
doven nadat de motor is aangeslagen of
nadat er enkele seconden verstreken zijn.
Er kan een storing in een systeem aanwe-
zig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*3: Dit lampje gaat branden wanneer het
systeem wordt uitgeschakeld.
*4: Dit lampje brandt op het multi-informatie-display.
*5: Afhankelijk van de bedrijfsconditie wijzi-gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*6: Dit lampje gaat branden in de buitenspie-gels.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knip-
peren en blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
Controlelampje cruise control
SET
*4 (indien aanwezig)
(  Blz. 237, 248)
*5
Controlelampje LTA*4 (indien
aanwezig) ( Blz. 217, 233)
BSM-indicatoren in de buiten-
spiegels
*2, 6 (indien aanwezig)
(  Blz. 271, 284)
Controlelampje BSM OFF
*1, 3
(indien aanwezig) ( Blz. 271)
Controlelampje Toyota Parking
Assist-sensor OFF
*1, 2, 3
(indien aanwezig) ( Blz. 278)
Controlelampje RCTA OFF
*1, 2, 3
(indien aanwezig) ( Blz. 285)
Controlelampje PKSB OFF
*1, 2, 3
(indien aanwezig) ( Blz. 291)
Controlelampje Stop & Start-
systeem
*1, 2 (indien aanwezig)
(  Blz. 266)
Controlelampje uitgeschakeld
Stop & Start-systeem
*1, 2, 3
(indien aanwezig) ( Blz. 266)
Controlelampje snelheids-
begrenzer (indien aanwezig)
(  Blz. 258)
(Knippert) Controlelampje Traction
Control
*2 (
 Blz. 303)
Controlelampje VSC OFF
*2, 3
(  Blz. 303)
Controlelampje Smart entry-
systeem met startknop
*4 (indien
aanwezig) ( Blz. 173)
Controlelampje iMT (indien aan-
wezig) ( Blz. 183)
Schakeladviesindicator (indien
aanwezig) ( Blz. 184)
Waarschuwingslampje
parkeerrem ( Blz. 186)
Controlelampje EPB OFF
*1, 2, 3
(indien aanwezig) ( Blz. 186)
Controlelampje stand-bystand
Brake Hold-systeem*1, 2
(  Blz. 189)
Controlelampje Brake Hold-sys-
teem in werking
*2 (  Blz. 189)
ECO-controlelampje
*1, 2 (indien
aanwezig) ( Blz. 96, 102)
Controlelampje lage buiten-
temperatuur
*4, 7 (  Blz. 85, 90)
Controlelampje antidiefstal-
systeem ( Blz. 75, 77)
Controlelampje PASSEN-
GER AIR BAG
*2, 8
(  Blz. 47)
Controlelampje ECO-rijmodus
*4
(indien aanwezig) ( Blz. 300)
Controlelampje POWER-
modus
*4 (indien aanwezig)
(  Blz. 300)
YARIS_CROSS_OM_Europe_OM52N20E.book Page 83 Monday, September 6, 2021 11:13 AM

84
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
■Plaats van meters en tellers
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto (Blz. 93)
Geeft waarschuwingsmeldingen weer al s er zich een storing voordoet (Blz. 413)
Klok ( Blz. 86, 87)
Snelheidsmeter
Geeft de rijsnelheid weer
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Brandstofmeter
Geeft het brandstofniveau weer. Onder de volgende omstandigheden wordt het werkelijke
brandstofniveau mogelijk niet goed weergegeven:
• Nadat er slechts een kleine hoeveelheid brands tof is getankt (ongeveer 5 liter of minder)
• Wanneer u stilhoudt op een heuvel of helling
• Als op een helling wordt gereden of een bocht wordt genomen
Meters en tellers (4,2 inch display)
De meters geven allerlei in formatie over het rijden.
Weergave instrumentenpaneel
YARIS_CROSS_OM_Europe_OM52N20E.book Page 84 Monday, September 6, 2021 11:13 AM

85
2
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

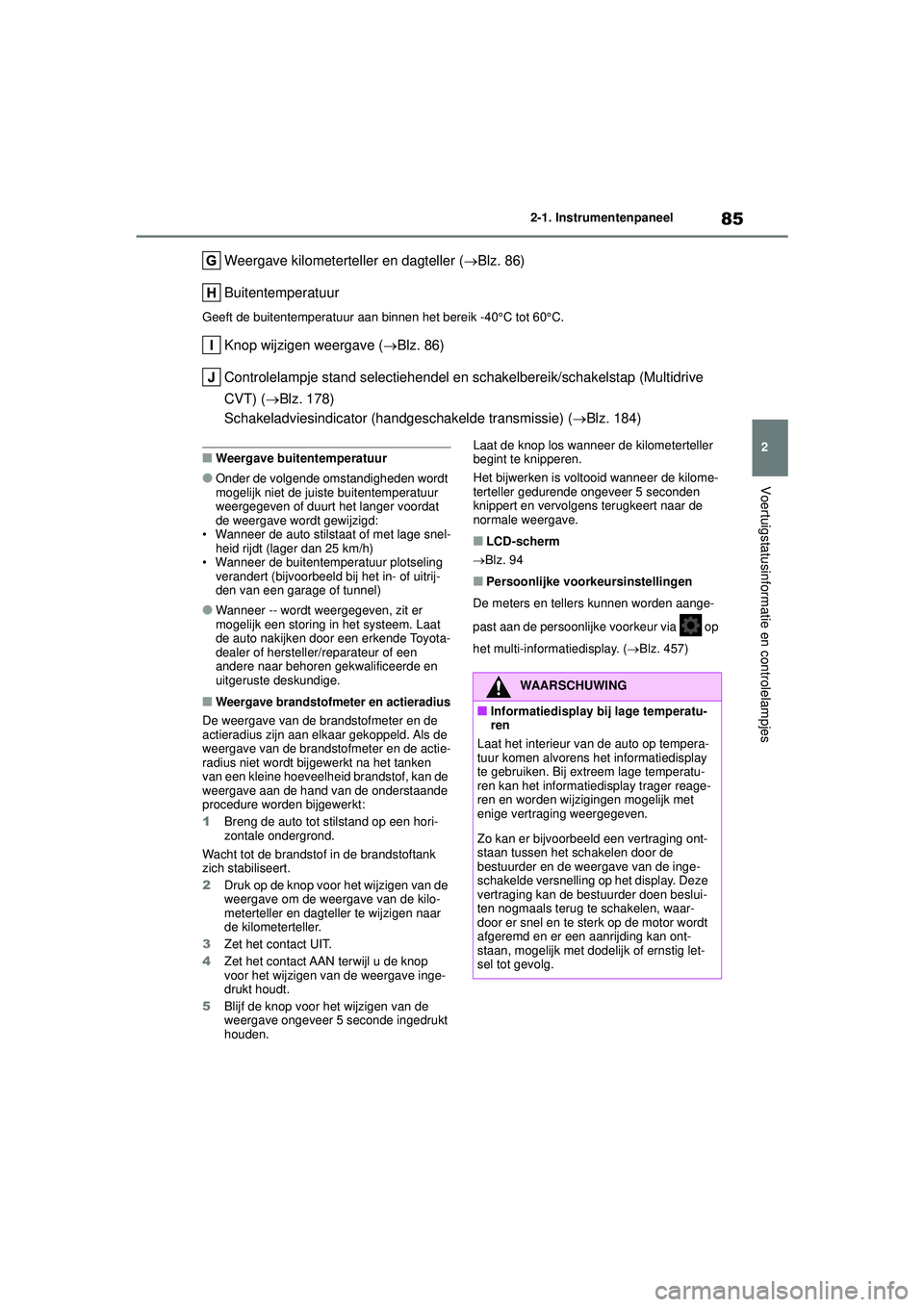

Weergave kilometerteller en dagteller (Blz. 86)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 60°C.
Knop wijzigen weergave ( Blz. 86)
Controlelampje stand selectiehendel en schakelbereik/schakelstap (Multidrive
CVT) ( Blz. 178)
Schakeladviesindicator (handgeschakelde transmissie) ( Blz. 184)
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel- heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Weergave brandstofmeter en actieradius
De weergave van de brandstofmeter en de
actieradius zijn aan elkaar gekoppeld. Als de
weergave van de brandstofmeter en de actie-
radius niet wordt bijgewerkt na het tanken
van een kleine hoeveelheid brandstof, kan de
weergave aan de hand van de onderstaande
procedure worden bijgewerkt:
1 Breng de auto tot stilstand op een hori-
zontale ondergrond.
Wacht tot de brandstof in de brandstoftank
zich stabiliseert.
2 Druk op de knop voor het wijzigen van de
weergave om de weergave van de kilo-
meterteller en dagteller te wijzigen naar
de kilometerteller.
3 Zet het contact UIT.
4 Zet het contact AAN terwijl u de knop
voor het wijzigen van de weergave inge-
drukt houdt.
5 Blijf de knop voor het wijzigen van de
weergave ongeveer 5 seconde ingedrukt
houden. Laat de knop los wanneer de kilometerteller
begint te knipperen.
Het bijwerken is voltooid wanneer de kilome-
terteller gedurende ongeveer 5 seconden
knippert en vervolgens terugkeert naar de
normale weergave.
■LCD-scherm
 Blz. 94
■Persoonlijke voorkeursinstellingen
De meters en tellers kunnen worden aange-
past aan de persoonlijke voorkeur via op
het multi-informatiedisplay. ( Blz. 457)
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met dodelijk of ernstig let-
sel tot gevolg.
YARIS_CROSS_OM_Europe_OM52N20E.book Page 85 Monday, September 6, 2021 11:13 AM

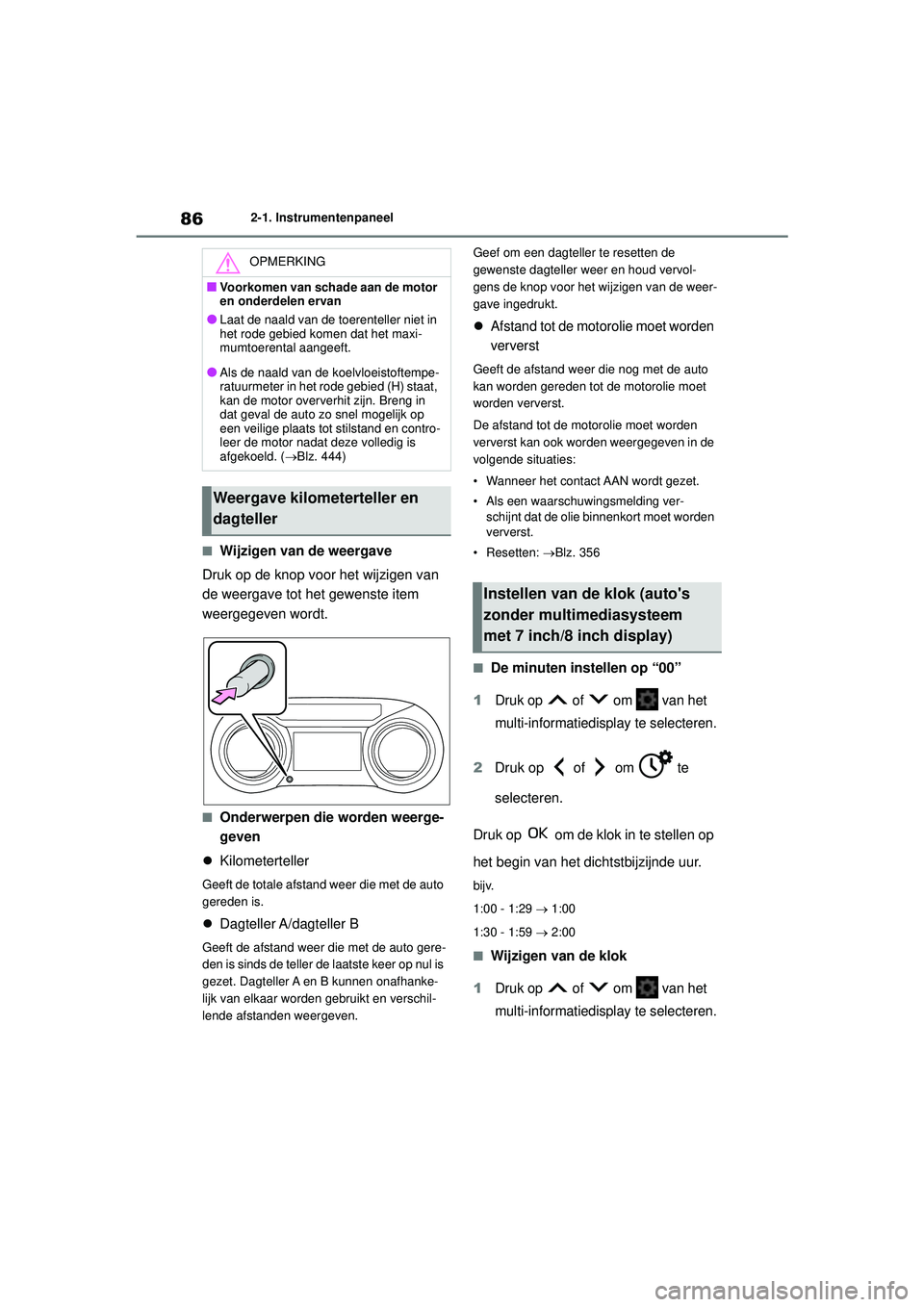

86
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
■Wijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
■Onderwerpen die worden weerge-
geven
 Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
lijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven. Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervol-
gens de knop voor het wijzigen van de weer-
gave ingedrukt.
Afstand tot de motorolie moet worden
ververst
Geeft de afstand weer die nog met de auto
kan worden gereden tot de motorolie moet
worden ververst.
De afstand tot de motorolie moet worden
ververst kan ook worden weergegeven in de
volgende situaties:
• Wanneer het contact AAN wordt gezet.
• Als een waarschuwingsmelding ver-
schijnt dat de olie binnenkort moet worden
ververst.
• Resetten:  Blz. 356
■De minuten instellen op “00”
1Druk op of om van het
multi-informatiedisplay te selecteren.
2Druk op of om te
selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29  1:00
1:30 - 1:59  2:00
■Wijzigen van de klok
1Druk op of om van het
multi-informatiedisplay te selecteren.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. ( Blz. 444)
Weergave kilometerteller en
dagteller
Instellen van de klok (auto's
zonder multimediasysteem
met 7 inch/8 inch display)
YARIS_CROSS_OM_Europe_OM52N20E.book Page 86 Monday, September 6, 2021 11:13 AM

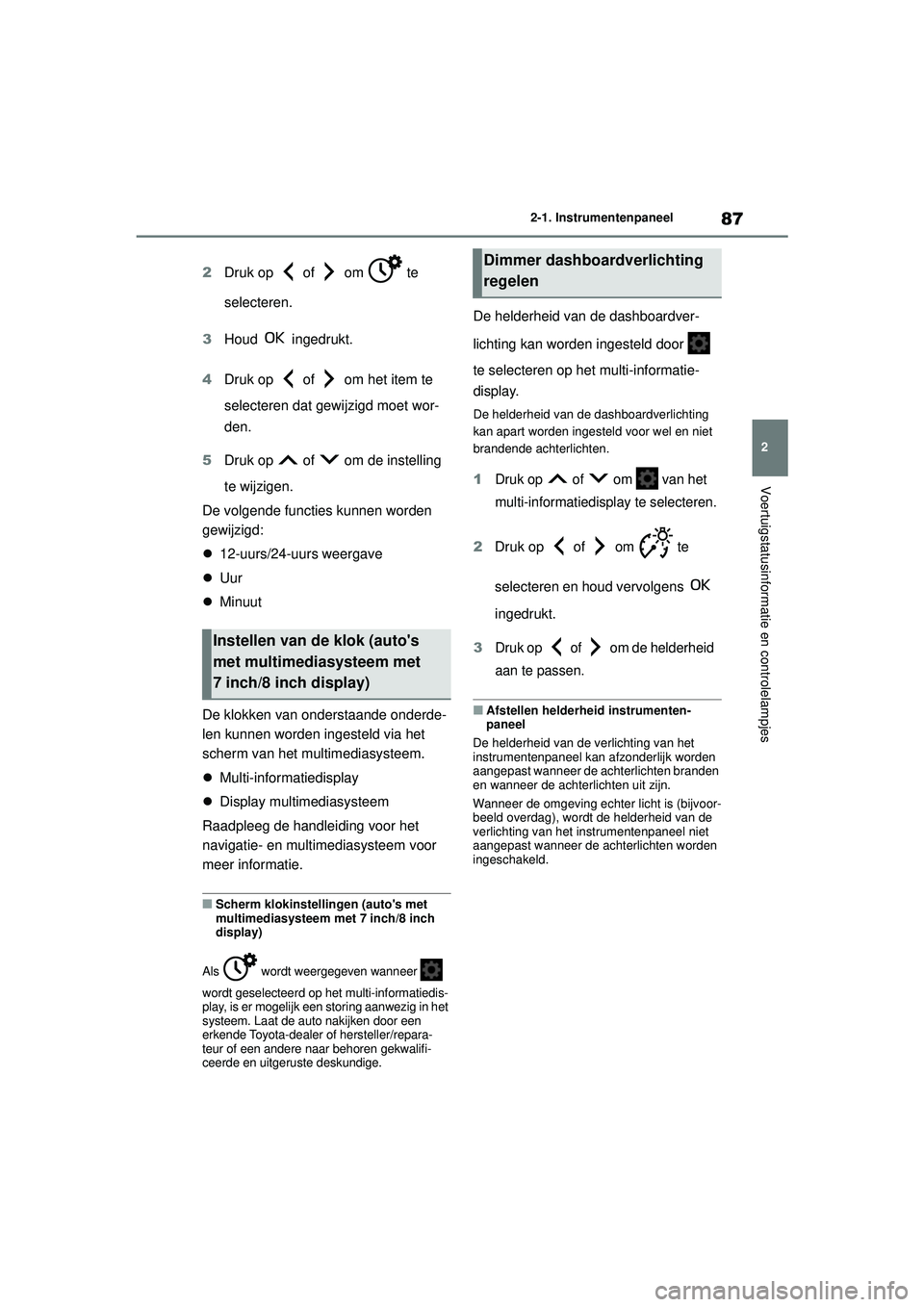

87
2
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
2Druk op of om te
selecteren.
3 Houd ingedrukt.
4 Druk op of om het item te
selecteren dat gewijzigd moet wor-
den.
5 Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
 12-uurs/24-uurs weergave
 Uur
 Minuut
De klokken van onderstaande onderde-
len kunnen worden ingesteld via het
scherm van het multimediasysteem.
 Multi-informatiedisplay
 Display multimediasysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem voor
meer informatie.
■Scherm klokinstellingen (auto's met
multimediasysteem met 7 inch/8 inch
display)
Als wordt weergegeven wanneer
wordt geselecteerd op het multi-informatiedis-
play, is er mogelijk een storing aanwezig in het
systeem. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De helderheid van de dashboardver-
lichting kan worden ingesteld door
te selecteren op het multi-informatie-
display.
De helderheid van de dashboardverlichting
kan apart worden ingesteld voor wel en niet
brandende achterlichten.
1Druk op of om van het
multi-informatiedisplay te selecteren.
2 Druk op of om te
selecteren en houd vervolgens
ingedrukt.
3Druk op of om de helderheid
aan te passen.
■Afstellen helderheid instrumenten-
paneel
De helderheid van de verlichting van het
instrumentenpaneel kan afzonderlijk worden
aangepast wanneer de achterlichten branden
en wanneer de achterlichten uit zijn.
Wanneer de omgeving echter licht is (bijvoor-
beeld overdag), wordt de helderheid van de
verlichting van het instrumentenpaneel niet
aangepast wanneer de achterlichten worden
ingeschakeld.
Instellen van de klok (auto's
met multimediasysteem met
7 inch/8 inch display)
Dimmer dashboardverlichting
regelen
YARIS_CROSS_OM_Europe_OM52N20E.book Page 87 Monday, September 6, 2021 11:13 AM

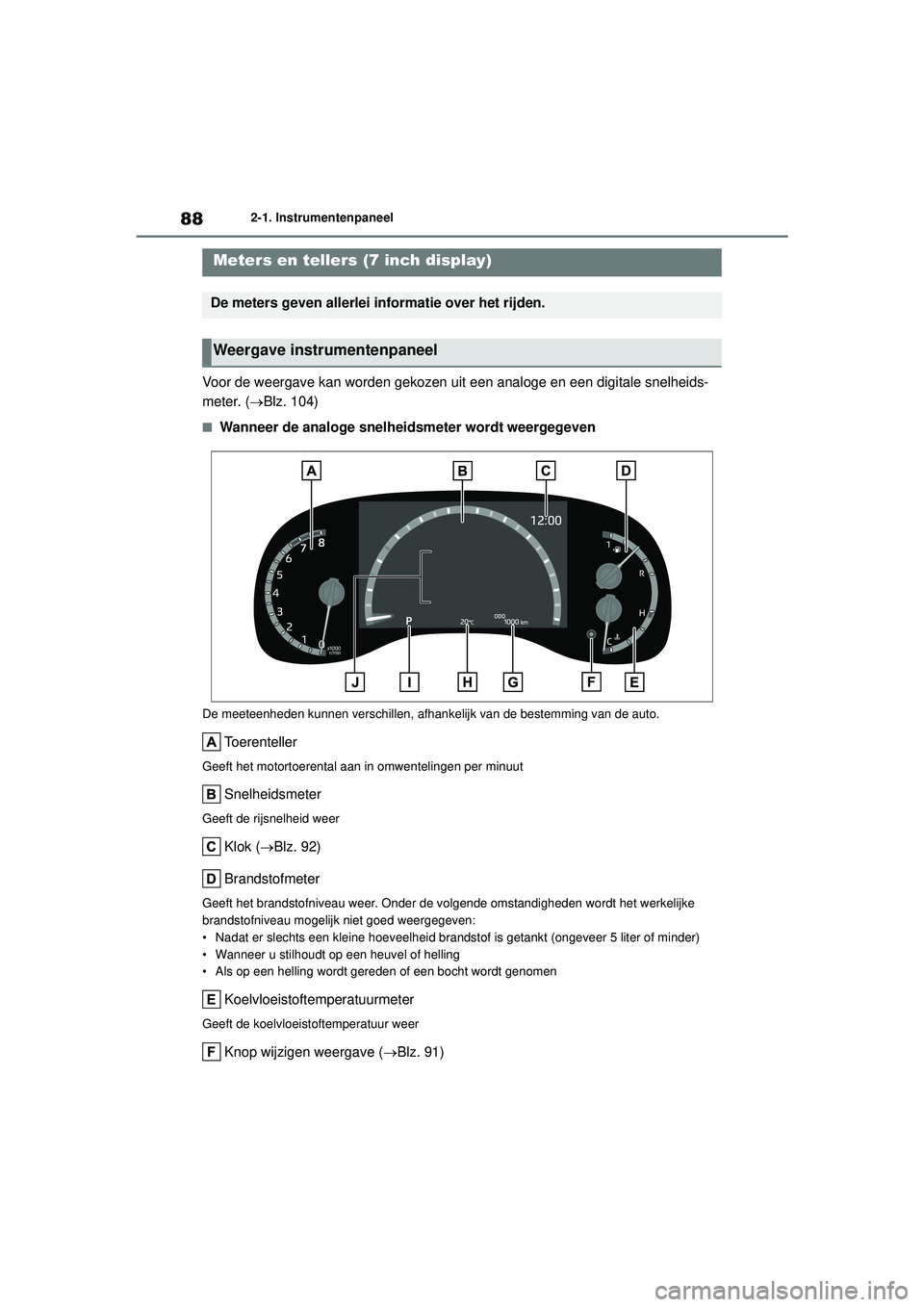

88
Handleiding CV_Europa_M52N20_nl
2-1. Instrumentenpaneel
Voor de weergave kan worden gekozen uit een analoge en een digitale snelheids-
meter. (Blz. 104)
■Wanneer de analoge snelheidsmeter wordt weergegeven
De meeteenheden kunnen verschillen, afhank elijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Geeft de rijsnelheid weer
Klok (Blz. 92)
Brandstofmeter
Geeft het brandstofniveau weer. Onder de volgende omstandigheden wordt het werkelijke
brandstofniveau mogelijk niet goed weergegeven:
• Nadat er slechts een kleine hoeveelheid brands tof is getankt (ongeveer 5 liter of minder)
• Wanneer u stilhoudt op een heuvel of helling
• Als op een helling wordt gereden of een bocht wordt genomen
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Knop wijzigen weergave ( Blz. 91)
Meters en tellers (7 inch display)
De meters geven allerlei in formatie over het rijden.
Weergave instrumentenpaneel
YARIS_CROSS_OM_Europe_OM52N20E.book Page 88 Monday, September 6, 2021 11:13 AM
