Numer identyfikacyjny pojazdu
umieszczony jest z lewej strony na
górnej powierzchni deski rozdzielczej.
Numer identyfikacyjny pojazdu
podany jest równie˝ na tabliczce
znamionowej.Numer silnika
Numer silnika wybity jest na bloku
silnikowym w miejscu pokazanym
poni˝ej.
Dane techniczne samochodu
8-1. Dane techniczne449
8
Model M15A-FKS
Ty p3-cylindrowy, rz´dowy, 4-suwowy,
o zap∏onie iskrowym
Ârednica i skok t∏oka80,5 ×97,6 mm
PojemnoÊç
1490 cm
3
Napi´cie paska nap´du osprz´tu Automatyczna regulacja Luzy zaworowe Automatyczna regulacja
Silnik
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 449

Obj´toÊç oleju (podczas
wymiany – przybli˝ona*)
*: Obj´toÊç oleju jest przybli˝onà war to-
Êcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po
wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
Silnik o zap∏onie iskrowym
Silnik samochodu jest fabrycznie
nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowa-
nie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest
stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.Gatunek oleju:
0W-16:
Olej wielosezonowy API ze specyfi-
kacjà SN „Resource-Conserving”,
SN PLUS „Resource-Conserving”,
SP „Resource-Conserving” lub
ILSAC GF-6B
0W-20 lub 5W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub
olej wielosezonowy API ze specyfi-
kacjà SM „Energy-Conserving”, SN
„Resource-Conserving”, SN PLUS
„Resource-Conserving”, SP „Resour-
ce-Conserving” lub olej wielosezono-
wy z cer tyfikatem ILSAC GF-6A
4508-1. Dane techniczne
Paliwo
Rodzaj paliwaJe˝eli na stacji paliw znajdujà si´ poni˝-
sze oznaczenia typów paliwa, nale˝y
stosowaç wy∏àcznie paliwo oznaczone
jednym z nich.
Na obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgod-
na z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Liczba oktanowa
Co najmniej 95
PojemnoÊç zbiornika paliwa
(przybli˝ona)
Z filtrem 3,4 L
Bez filtra 3,2 L42,0 L
Uk∏ad smarowania silnika
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 450

Zalecana
Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju silnikowego
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci SAE
0W-16, zapewniajàcym najni˝sze
zu˝ycie paliwa i dobre w∏asnoÊci
rozruchowe w niskich temperatu-
rach. Je˝eli olej SAE 0W-16 nie jest
dost´pny, mo˝na zastosowaç olej
SAE 0W-20. Jednak podczas kolej-
nej wymiany oleju silnikowego po-
winien zostaç zastàpiony olejem
SAE 0W-16.
LepkoÊç oleju (0W-16 wyjaÊniona
jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w ozna-
czeniu 0W-16 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotem-
peraturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem licz-
bowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe
w niskich temperaturach.
• Liczba 16 w oznaczeniu 0W-16
odnosi si´ do lepkoÊci wysoko-
temperaturowej. Olej z wy˝szym
oznaczeniem liczbowym wykazu-
je wi´kszà stabilnoÊç w∏asnoÊci
w wysokich temperaturach i jestodpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub maksymalnym
obcià˝eniem.
Oznakowania na opakowaniach
olejów silnikowych:
Na opakowaniach niektórych olejów
silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych zna-
ków API, pomagajàc wybraç odpo-
wiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE SP”
Êwiadczy o oznaczeniu klasy jakoÊci
wed∏ug Amerykaƒskiego Instytutu Nafty
(API).
Ârodkowa cz´Êç: Napis „SAE 0W-16”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource-Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego
Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
B
A
B
A
Dane techniczne samochodu
8-1. Dane techniczne451
8
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 451

*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
4528-1. Dane techniczne
Uk∏ad ch∏odzenia
PojemnoÊç (przybli˝ona) 4,7 L
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na bazie
glikolu etylenowego, niezawierajàcy krzemianów,
amin, azotynów ani boranów i wytwarzany z wyko-
rzystaniem technologii wysoce trwa∏ych hybrydo-
wych kwasów organicznych.
Uk∏adu ch∏odzenia nie wolno nape∏niaç samà wodà.
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
Instalacja elektryczna (akumulator)
ProducentDENSO FC16HR-Q8
NGK DILKAR6T8
Napi´cie na zaciskach przy 20°C:12,3 V lub wi´cej
(Wy∏àcznik zap∏onu/przycisk rozruchu prze∏à-
czyç w stan OFF i w∏àczyç Êwiat∏a drogowe
na oko∏o 30 sekund.)
Pràd ∏adowania
¸adowanie przyspieszone
¸adowanie normalne15 A (maks.)
5 A (maks.) Odst´p elektrod 0,8 mm
UWAGA
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
Przek∏adnia bezstopniowa
Obj´toÊç p∏ynu* 8,43 L
Rodzaj p∏ynu „Toyota Genuine CVT Fluid FE”
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 452

Dane techniczne samochodu
8-1. Dane techniczne453
8 Obj´toÊç oleju przek∏adniowego
(przybli˝ona)2,1 L
Rodzaj oleju przek∏adniowego„TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” lub jego odpowiednik
Mechaniczna skrzynia biegów
UWAGA
P∏yn do przek∏adni bezstopniowej
Zastosowanie do przek∏adni bezstopniowej innego p∏ynu ni˝ powy˝szy mo˝e spowo-
dowaç nietypowe odg∏osy lub wibracje, a w skrajnym przypadku mo˝e doprowadziç
nawet do uszkodzenia przek∏adni bezstopniowej.
UWAGA
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju przek∏adnio-
wego lub warunków pracy, dêwi´k na biegu ja∏owym, odczucie zmiany biegów
i/lub zu˝ycie paliwa mogà si´ zmieniaç, a w najgorszym przypadku mo˝e nawet
dojÊç do uszkodzenia skrzyni biegów.
Aby osiàgnàç optymalne parametry pracy, Toyota zaleca stosowanie „TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W”.
Mechaniczna skrzynia biegów jest fabrycznie nape∏niona olejem przek∏adniowym
„TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”.
Zalecane jest stosowanie oleju przek∏adniowego „TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W” lub jego odpowiednika, który spe∏nia po-
dane powy˝ej kryteria jakoÊciowe.
W celu uzyskania szczegó∏owych informacji dotyczàcych oleju przek∏adniowego
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Sprz´g∏o (wersje z mechanicznà skrzynià biegów)
Uk∏ad hamulcowy
Skok ja∏owy peda∏u sprz´g∏a 3–15 mm
Zapas odleg∏oÊci peda∏u od
pod∏ogi*
1Min. 87 mm
Skok ja∏owy peda∏u 1–6 mm Rodzaj p∏ynu SAE J1704 lub FMVSS No. 116 DOT 4
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 453

*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N (31,0 kG) przy
uruchomionym silniku.
*
2: Nale˝y upewniç si´, ˝e lampka ostrzegawcza uk∏adu hamulcowego (˝ó∏ta) nie
Êwieci si´. (Je˝eli Êwieci si´ lampka ostrzegawcza uk∏adu hamulcowego, patrz
S. 81, 410.)
óWersje wyposa˝one w opony 16-calowe
óWersje wyposa˝one w opony 16-calowe
4548-1. Dane techniczne
Uk∏ad kierowniczy
Opony i ko∏a
Luz na kole kierownicy Poni˝ej 30 mm Lampka kontrolna hamulca
postojowego*
2
Pociàgni´cie prze∏àcznika hamulca postojowe-
go przez 1 do 2 sekund: zaÊwieca si´
WciÊni´cie prze∏àcznika hamulca postojowego
przez 1 do 2 sekund: gaÊnie
Rodzaj p∏ynu SAE J1704 lub FMVSS No. 116 DOT 4
Rozmiar opon 205/65R16 95H
Rozmiar obr´czy 16 x 6 1/2J
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnie-
nia w zimnym ogumieniu)
óPrzednie ko∏a
230 kPa (2,3 kG/cm2lub bara; 33 psi)
óTylne ko∏a
220 kPa (2,2 kG/cm2lub bara; 32 psi)
Rozmiar opon 215/55R17 94V
Rozmiar obr´czy 17 x 7J
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnie-
nia w zimnym ogumieniu)
óPrzednie ko∏a
220 kPa (2,2 kG/cm2lub bara; 32 psi)
óTylne ko∏a
200 kPa (2,0 kG/cm2lub bara; 29 psi)
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 454

óWersje wyposa˝one w opony 18-calowe
óDojazdowe ko∏o zapasowe (w niektórych wersjach)
*: W niektórych wersjach
A: ˚arówki halogenowe HIR2
B: ˚arówki z zakoƒczeniem klinowym (bursztynowe)
C: ˚arówki z zakoƒczeniem klinowym (przezroczyste)
Dane techniczne samochodu
8-1. Dane techniczne455
8 Rozmiar opon 205/65R16 95H
Rozmiar obr´czy 18 x 7J
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnie-
nia w zimnym ogumieniu)
óPrzednie ko∏a
220 kPa (2,2 kG/cm2lub bara; 32 psi)
óTylne ko∏a
200 kPa (2,0 kG/cm2lub bara; 29 psi)
Rozmiar opon T145/90D16 106M
Rozmiar obr´czy 16 x 4T
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnie-
nia w zimnym ogumieniu)420 kPa (4,2 kG/cm
2lub bara; 60 psi)
˚arówki W Typ
Âwiat∏a g∏ówne (z ˝arówkà) 55 A
Przednie kierunkowskazy (z ˝arówkà) 21 B
Tylne kierunkowskazy (z ˝arówkà) 21 B
Âwiat∏o cofania (z ˝arówkà) 16 C
OÊwietlenie tablicy rejestracyjnej 5 C
Lampki oÊwietlenia lusterka osobistego* 8 C
Lampki oÊwietlenia wn´trza, lampki oÊwietlenia
osobistego5C
Lampka oÊwietlenia baga˝nika 5 C Âwiat∏a
zewn´trzne
Âwiat∏a
wewn´trzne
˚arówki
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 455

Stosowanie w silnikach o zap∏onie
iskrowym benzyn z domieszkà eta-
nolu
Toyota dopuszcza stosowanie benzyn
z domieszkà etanolu do 10%. Benzyna
z domieszkà etanolu powinna posiadaç
liczb´ oktanowà zgodnà z zaleceniami.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Dopuszczalne jest krótkotrwa∏e wy-
st´powanie delikatnego spalania stu-
kowego podczas przyspieszania lubjazdy pod gór´. Takie sytuacje nie
powinny budziç zaniepokojenia.
4568-1. Dane techniczne
Informacje dotyczàce
paliwa
Je˝eli na stacji paliw znajdujà
si´ poni˝sze oznaczenia typów
paliwa, nale˝y stosowaç wy∏àcz-
nie paliwo oznaczone jednym
z nich.
óNa obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie
benzyn´ bezo∏owiowà zgodnà
z europejskim standardem
EN228.
Optymalnà sprawnoÊç silnika
uzyskuje si´, stosujàc benzyn´
bezo∏owiowà premium o liczbie
oktanowej co najmniej 95.
óPoza obszarem Unii Europej-
skiej:
Nale˝y stosowaç wy∏àcznie
benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika
uzyskuje si´, stosujàc benzyn´
bezo∏owiowà premium o liczbie
oktanowej co najmniej 95.
UWAGA
JakoÊç paliwa
Nie wolno stosowaç nieodpowiednie-
go paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia
silnika.
Nie wolno stosowaç benzyny zawie-
rajàcej dodatki metaliczne, takie jak
zwiàzki manganu, ˝elaza lub o∏o-
wiu, w przeciwnym razie grozi to
uszkodzeniem silnika lub uk∏adu
kontroli emisji spalin.
Nie wolno dodawaç do benzyny nie-

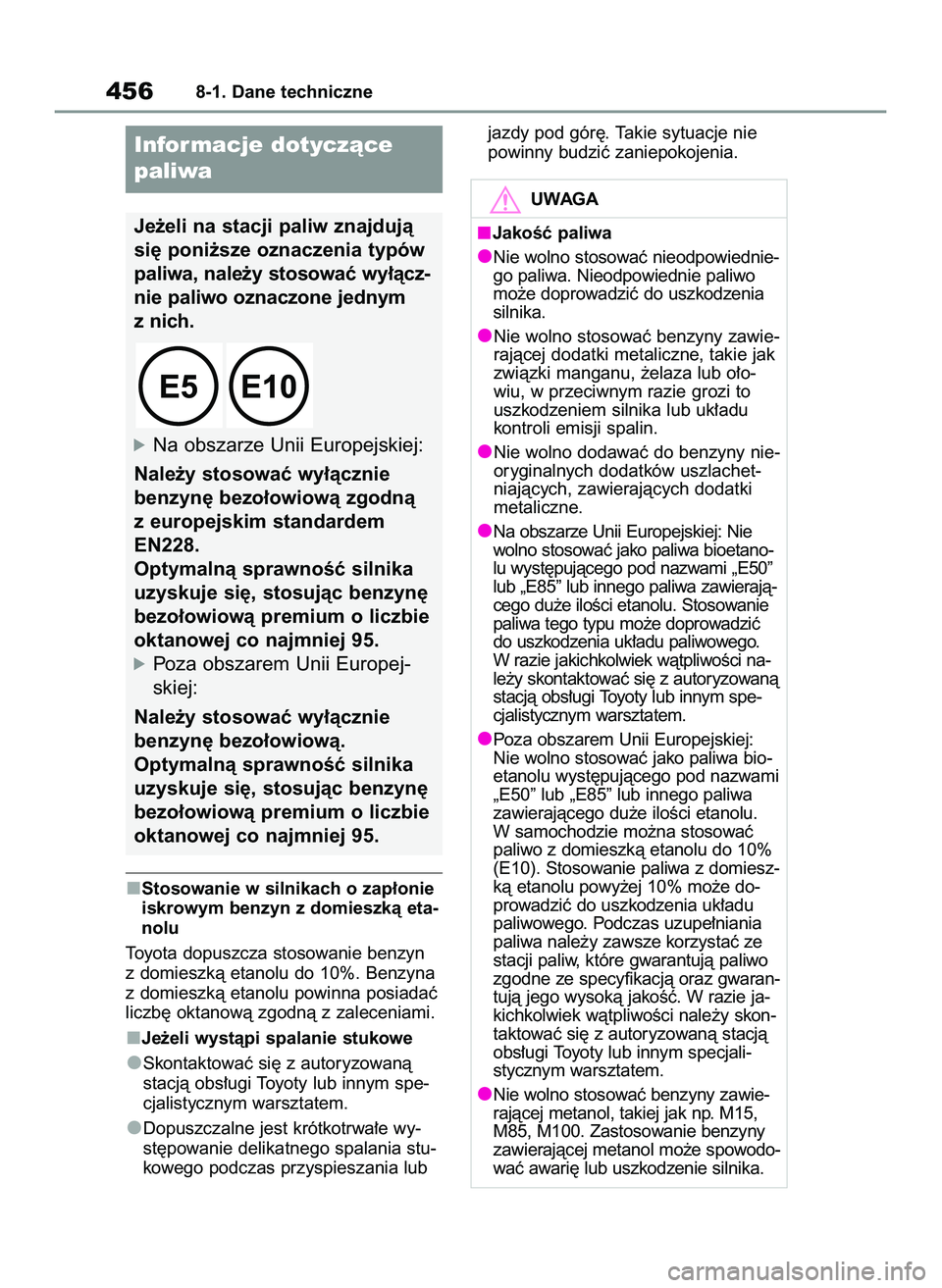

oryginalnych dodatków uszlachet-
niajàcych, zawierajàcych dodatki
metaliczne.
Na obszarze Unii Europejskiej: Nie
wolno stosowaç jako paliwa bioetano-
lu wyst´pujàcego pod nazwami „E50”
lub „E85” lub innego paliwa zawierajà-
cego du˝e iloÊci etanolu. Stosowanie
paliwa tego typu mo˝e doprowadziç
do uszkodzenia uk∏adu paliwowego.
W razie jakichkolwiek wàtpliwoÊci na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Poza obszarem Unii Europejskiej:
Nie wolno stosowaç jako paliwa bio-
etanolu wyst´pujàcego pod nazwami
„E50” lub „E85” lub innego paliwa
zawierajàcego du˝e iloÊci etanolu.
W samochodzie mo˝na stosowaç
paliwo z domieszkà etanolu do 10%
(E10). Stosowanie paliwa z domiesz-
kà etanolu powy˝ej 10% mo˝e do-
prowadziç do uszkodzenia uk∏adu
paliwowego. Podczas uzupe∏niania
paliwa nale˝y zawsze korzystaç ze
stacji paliw, które gwarantujà paliwo
zgodne ze specyfikacjà oraz gwaran-
tujà jego wysokà jakoÊç. W razie ja-
kichkolwiek wàtpliwoÊci nale˝y skon-
taktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjali-
stycznym warsztatem.
Nie wolno stosowaç benzyny zawie-
rajàcej metanol, takiej jak np. M15,
M85, M100. Zastosowanie benzyny
zawierajàcej metanol mo˝e spowodo-
waç awari´ lub uszkodzenie silnika.
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 456

Zmiana za pomocà systemu
nawigacji/systemu multimedial-
nego (wersje z 7-calowym lub
8-calowym systemem multime-
dialnym)
1Nacisnàç przycisk „MENU”.
2Na ekranie menu wybraç „Konfi-
guracja”.
3Na ekranie konfiguracji, wybraç
„Pojazd”.
4Wybraç „Indywidualne ustawienia
pojazdu”.
Ró˝norodne ustawienia mogà byç
zmieniane. Poni˝ej szczegó∏owo opisa-
na jest lista dost´pnych ustawieƒ.
Zmiana za pomocà przycisków
sterowania zespo∏em wskaêni-
ków
1Nacisnàç przycisk /
(wersje z wyÊwietlaczem 4,2-ca-
lowym) lub / (wersje
z wyÊwietlaczem 7-calowym) ste-
rowania zespo∏em wskaêników,
a nast´pnie wybraç .2Nacisnàç przycisk /
(wersje z wyÊwietlaczem 4,2-ca-
lowym) lub / (wersje
z wyÊwietlaczem 7-calowym) ste-
rowania zespo∏em wskaêników,
a nast´pnie wybraç ˝àdane
ustawienie.
3Nacisnàç lub przytrzymaç wci-
Êni´ty przycisk .
Dost´pne ustawienia b´dà si´ ró˝niç
w zale˝noÊci od tego, czy przycisk
zosta∏ przytrzymany, czy tylko krótko
wciÊni´ty. Nale˝y post´powaç zgodnie
z wyÊwietlanymi na ekranie informacjami.
Dane techniczne samochodu
8-2. Ustawienia w∏asne457
8
Funkcje podlegajàce
zmianie ustawieƒ
Ró˝norodne elektronicznie ste-
rowane funkcje w tym samocho-
dzie majà mo˝liwoÊç zmiany
ustawieƒ niektórych parame-
trów. Ustawienia te mogà zostaç
zmienione za pomocà wyÊwietla-
cza wielofunkcyjnego, systemu
nawigacji/systemu multimedial-
nego lub przez autoryzowanà
stacj´ obs∏ugi Toyoty lub inny
specjalistyczny warsztat.
Zmiana ustawieƒ
OSTRZE˚ENIE
Podczas dokonywania zmiany
ustawieƒ funkcyjnych
Poniewa˝ podczas dokonywania zmia-
ny ustawieƒ funkcyjnych silnik powi-
nien byç uruchomiony, samochód
musi byç zaparkowany w miejscu za-
pewniajàcym odpowiednià wentylacj´.
W zamkni´tym pomieszczeniu, np.
w gara˝u, mogà gromadziç si´ zawie-
rajàce trujàcy tlenek w´gla (CO) spali-
ny, przedostajàc si´ równie˝ do wn´-
trza samochodu. Grozi to Êmiercià lub
powa˝nym zagro˝eniem dla zdrowia.
UWAGA
Podczas dokonywania zmiany
ustawieƒ funkcyjnych
W celu unikni´cia ryzyka roz∏adowa-
nia akumulatora nale˝y upewniç si´,
˝e silnik jest uruchomiony.
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 457

Niektóre ustawienia sà sprz´˝one z innymi i wraz z nimi ulegajà zmianie.
W celu uzyskania szczegó∏owych informacji nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Ustawienia, które mogà zostaç zmienione za pomocà 7-calowego lub
8-calowego systemu multimedialnego.
Ustawienia, które mogà zostaç zmienione za pomocà wyÊwietlacza
wielofunkcyjnego.
Ustawienia, które mogà zostaç zmienione przez autoryzowanà stacj´
obs∏ugi Toyoty lub inny specjalistyczny warsztat.

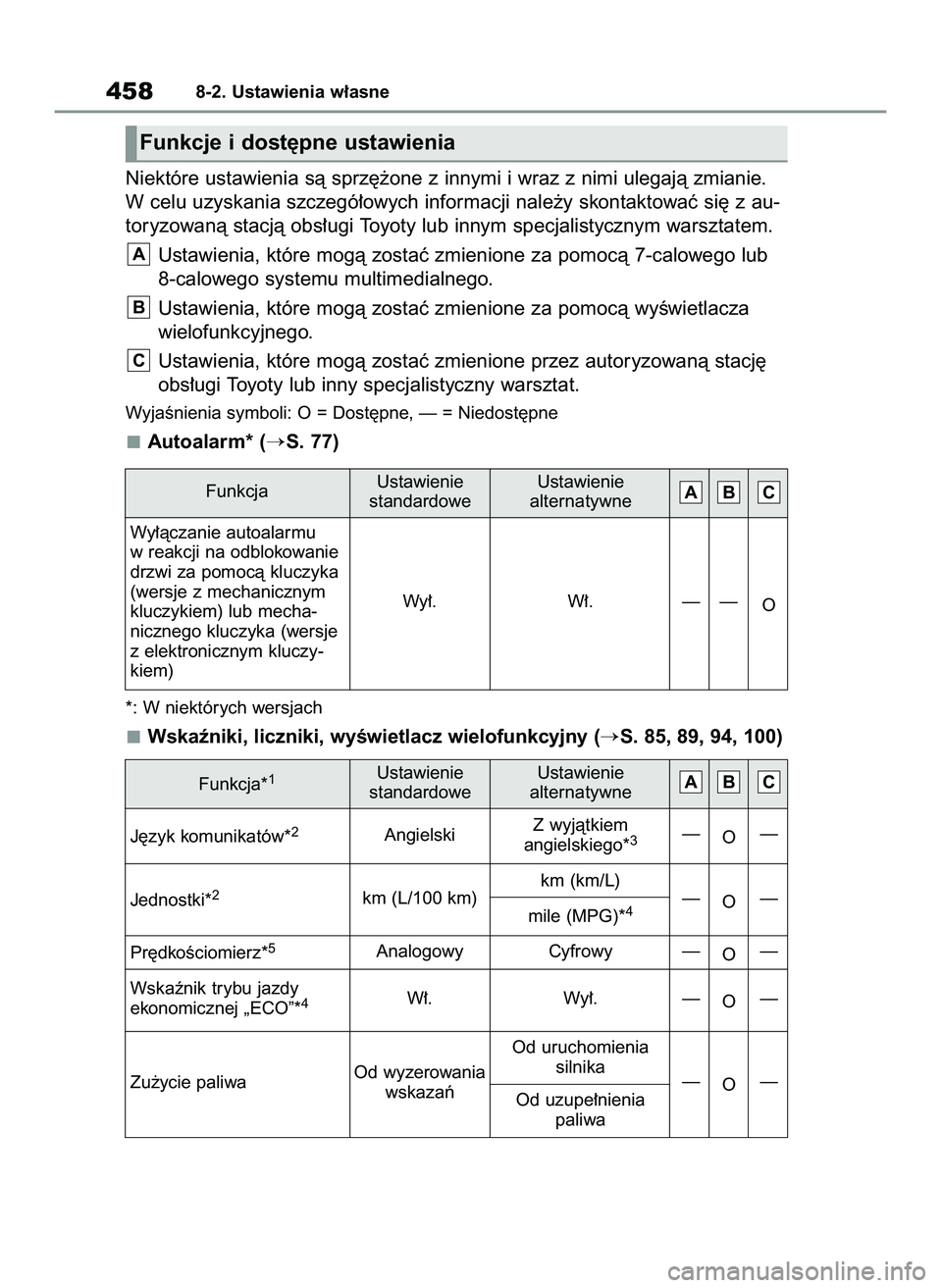

WyjaÊnienia symboli: O = Dost´pne, — = Niedost´pne
Autoalarm* (S. 77)
*: W niektórych wersjach
Wskaêniki, liczniki, wyÊwietlacz wielofunkcyjny (S. 85, 89, 94, 100)
C
B
A
4588-2. Ustawienia w∏asne
Funkcje i dost´pne ustawienia
FunkcjaUstawienie
standardoweUstawienie
alternatywneCBA
Wy∏àczanie autoalarmu
w reakcji na odblokowanie
drzwi za pomocà kluczyka
(wersje z mechanicznym
kluczykiem) lub mecha-
nicznego kluczyka (wersje
z elektronicznym kluczy-
kiem)Wy∏. W∏.
O — —
Funkcja*
1Ustawienie
standardoweUstawienie
alternatywneCBA
J´zyk komunikatów*2AngielskiZ wyjàtkiem
angielskiego*3—
O —
Wskaênik trybu jazdy
ekonomicznej „ECO”*
4W∏. Wy∏.—
O — Pr´dkoÊciomierz*
5Analogowy Cyfrowy—
O —
Zu˝ycie paliwaOd wyzerowania
wskazaƒOd uruchomienia
silnika
Od uzupe∏nienia
paliwa—
O — Jednostki*
2km (L/100 km)km (km/L)
mile (MPG)*4—
O —
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 458
