Majàc do dyspozycji komplet przewo-
dów rozruchowych, mo˝na skorzy-
staç z akumulatora 12-woltowego
w innym samochodzie, post´pujàc
wed∏ug podanych wskazówek.1Wersje z autoalarmem (
S. 77):
Upewniç si´, ˝e kluczyk (wersje
z mechanicznym kluczykiem) lub
elektroniczny kluczyk (wersje
z elektronicznym kluczykiem) nie
zosta∏ w samochodzie.
W momencie pod∏àczenia przewodów
rozruchowych (lub urzàdzenia rozrucho-
wego), w zale˝noÊci od sytuacji, mo˝e
nastàpiç uzbrojenie autoalarmu i drzwi
mogà zostaç zablokowane. (
S. 78)
2Otworzyç pokryw´ silnika.
(
S. 351)
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych439
7

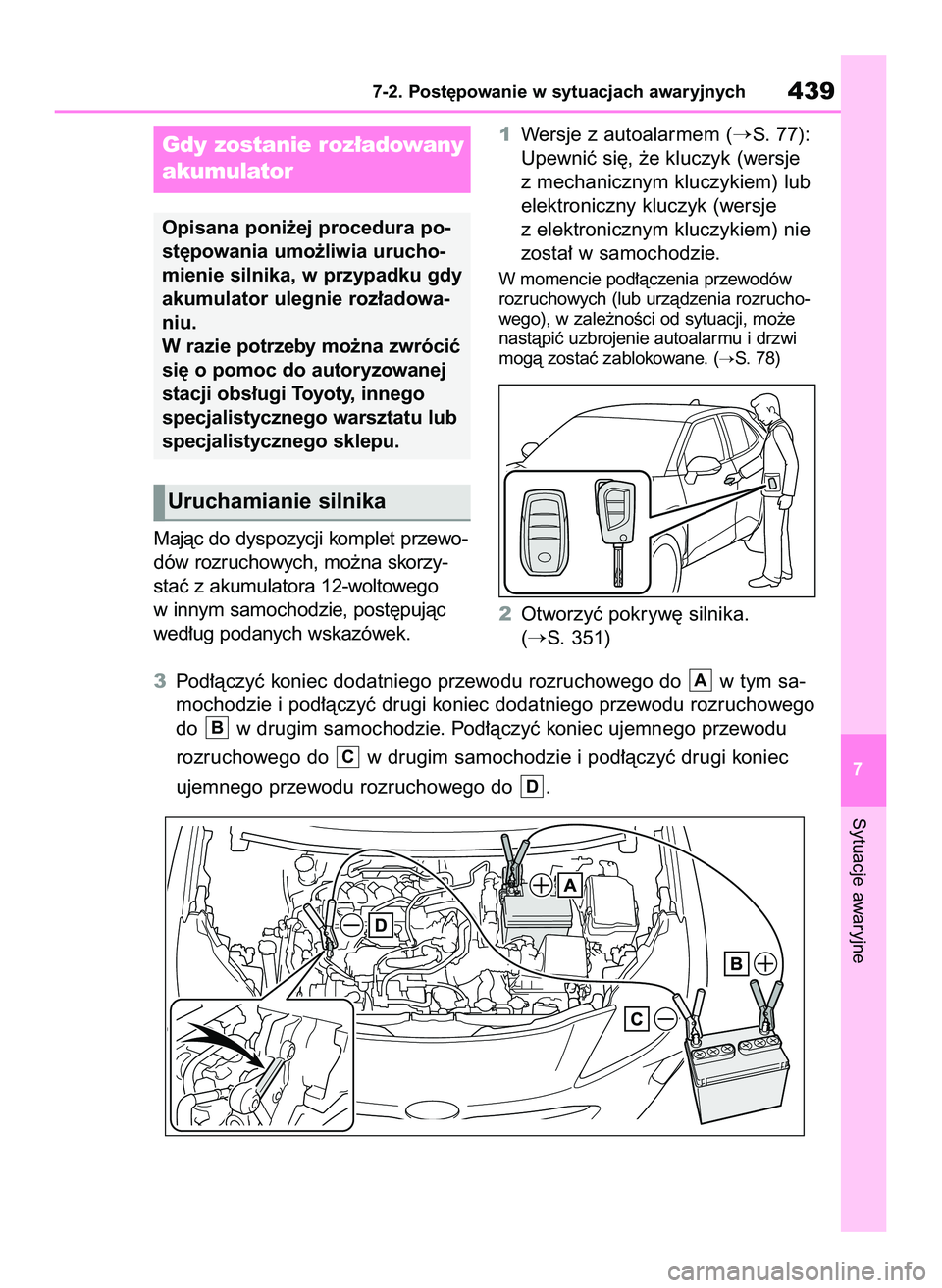

Gdy zostanie roz∏adowany
akumulator
Opisana poni˝ej procedura po-
st´powania umo˝liwia urucho-
mienie silnika, w przypadku gdy
akumulator ulegnie roz∏adowa-
niu.
W razie potrzeby mo˝na zwróciç
si´ o pomoc do autoryzowanej
stacji obs∏ugi Toyoty, innego
specjalistycznego warsztatu lub
specjalistycznego sklepu.
Uruchamianie silnika
3Pod∏àczyç koniec dodatniego przewodu rozruchowego do w tym sa-
mochodzie i pod∏àczyç drugi koniec dodatniego przewodu rozruchowego
do w drugim samochodzie. Pod∏àczyç koniec ujemnego przewodu
rozruchowego do w drugim samochodzie i pod∏àczyç drugi koniec
ujemnego przewodu rozruchowego do .
D
C
B
A
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 439

4Uruchomiç silnik w drugim samo-
chodzie. Przez oko∏o 5 minut
utrzymywaç nieco podwy˝szonà
pr´dkoÊç obrotowà silnika w celu
pod∏adowania roz∏adowanego
akumulatora.
5Wersje z elektronicznym kluczy-
kiem: Otworzyç i zamknàç które-
kolwiek drzwi, gdy przycisk roz-
ruchu prze∏àczony jest w stan
OFF.
6Utrzymujàc w drugim samocho-
dzie dotychczasowà pr´dkoÊç
obrotowà silnika, uruchomiç sil-
nik w samochodzie z roz∏adowa-
nym akumulatorem, prze∏àczajàc
wy∏àcznik zap∏onu/przycisk roz-
ruchu w stan ON.
7Po uruchomieniu silnika od∏àczyç
przewody rozruchowe w odwrot-
nej kolejnoÊci do tej, w jakiej by∏y
pod∏àczane.
Po uruchomieniu silnika nale˝y jak
najszybciej zleciç sprawdzenie samo-
chodu autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Uruchamianie silnika w przypadku
roz∏adowania akumulatora
Nie wolno uruchamiaç silnika przez
pchanie lub holowanie samochodu.
Ograniczanie ryzyka roz∏adowania
akumulatora
Nie pozostawiaç w∏àczonych Êwiate∏
g∏ównych lub systemu audio, gdy sil-
nik jest wy∏àczony.Wy∏àczaç zb´dne urzàdzenia elek-
tryczne podczas d∏ugotrwa∏ej pracy
silnika z niskà pr´dkoÊcià obrotowà,
np. w ruchu ulicznym o du˝ym nat´-
˝eniu.
Po wymontowaniu lub roz∏adowaniu
akumulatora
Informacje zapisane w module ECU
zostanà wyzerowane. Gdy akumulator
zostanie roz∏adowany, nale˝y zleciç
sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Niektóre uk∏ady mogà wymagaç
kalibracji. (
S. 467)
Podczas od∏àczania przewodów od
akumulatora
Po od∏àczeniu przewodów od akumula-
tora informacje zapisane w module
ECU zostanà wyzerowane. Przed od∏à-
czeniem przewodów od akumulatora
nale˝y skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
¸adowanie akumulatora
Zgromadzona w akumulatorze energia
elektryczna ulega stopniowemu wyczer-
pywaniu na skutek naturalnego roz∏ado-
wania oraz sta∏ego poboru pràdu przez
niektóre urzàdzenia elektryczne. W wy-
niku d∏ugotrwa∏ego postoju samochodu
mo˝e dojÊç do roz∏adowania akumula-
tora, co uniemo˝liwi rozruch silnika.
(¸adowanie akumulatora nast´puje
automatycznie podczas jazdy.)
Do∏adowanie lub wymiana akumu-
latora (wersje z elektronicznym
kluczykiem)
W pewnych przypadkach, gdy aku-
mulator jest roz∏adowany, odblokowa-
nie drzwi za pomocà elektronicznego
kluczyka mo˝e okazaç si´ niemo˝liwe.
4407-2. Post´powanie w sytuacjach awaryjnych
Dodatni (+) biegun akumulatora (w tym samochodzie).
Dodatni (+) biegun akumulatora (w drugim samochodzie).
Ujemny (–) biegun akumulatora (w drugim samochodzie).
Nieruchomy, niepomalowany, metalowy element nadwozia, z dala od
akumulatora i ruchomych cz´Êci w tym samochodzie, tak jak pokazano
na ilustracji.
D
C
B
A
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 440

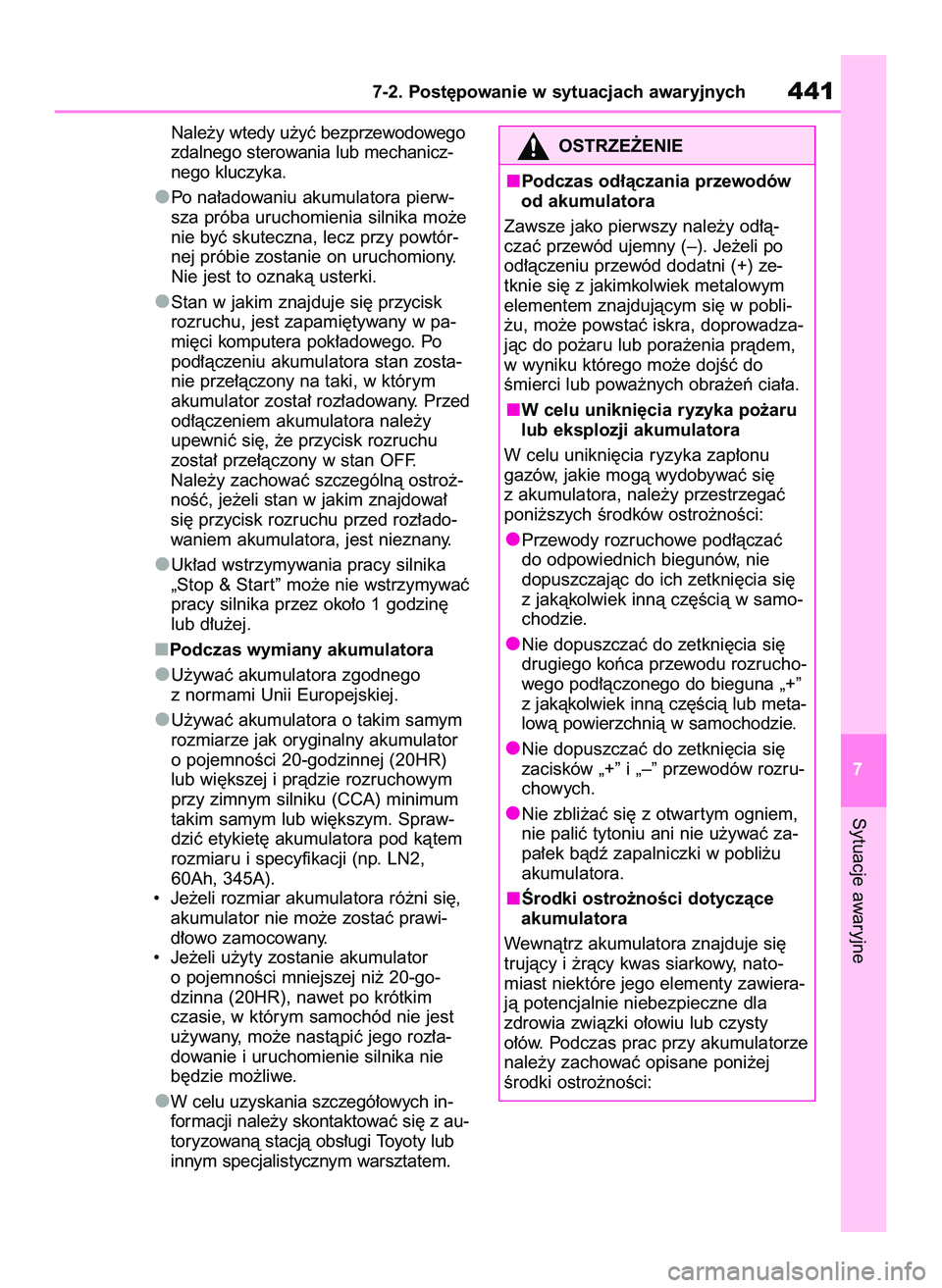

Nale˝y wtedy u˝yç bezprzewodowego
zdalnego sterowania lub mechanicz-
nego kluczyka.
Po na∏adowaniu akumulatora pierw-
sza próba uruchomienia silnika mo˝e
nie byç skuteczna, lecz przy powtór-
nej próbie zostanie on uruchomiony.
Nie jest to oznakà usterki.
Stan w jakim znajduje si´ przycisk
rozruchu, jest zapami´tywany w pa-
mi´ci komputera pok∏adowego. Po
pod∏àczeniu akumulatora stan zosta-
nie prze∏àczony na taki, w którym
akumulator zosta∏ roz∏adowany. Przed
od∏àczeniem akumulatora nale˝y
upewniç si´, ˝e przycisk rozruchu
zosta∏ prze∏àczony w stan OFF.
Nale˝y zachowaç szczególnà ostro˝-
noÊç, je˝eli stan w jakim znajdowa∏
si´ przycisk rozruchu przed roz∏ado-
waniem akumulatora, jest nieznany.
Uk∏ad wstrzymywania pracy silnika
„Stop & Star t” mo˝e nie wstrzymywaç
pracy silnika przez oko∏o 1 godzin´
lub d∏u˝ej.
Podczas wymiany akumulatora
U˝ywaç akumulatora zgodnego
z normami Unii Europejskiej.
U˝ywaç akumulatora o takim samym
rozmiarze jak oryginalny akumulator
o pojemnoÊci 20-godzinnej (20HR)
lub wi´kszej i pràdzie rozruchowym
przy zimnym silniku (CCA) minimum
takim samym lub wi´kszym. Spraw-
dziç etykiet´ akumulatora pod kàtem
rozmiaru i specyfikacji (np. LN2,
60Ah, 345A).
• Je˝eli rozmiar akumulatora ró˝ni si´,
akumulator nie mo˝e zostaç prawi-
d∏owo zamocowany.
• Je˝eli u˝yty zostanie akumulator
o pojemnoÊci mniejszej ni˝ 20-go-
dzinna (20HR), nawet po krótkim
czasie, w którym samochód nie jest
u˝ywany, mo˝e nastàpiç jego roz∏a-
dowanie i uruchomienie silnika nie
b´dzie mo˝liwe.
W celu uzyskania szczegó∏owych in-
formacji nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych441
7
OSTRZE˚ENIE
Podczas od∏àczania przewodów
od akumulatora
Zawsze jako pierwszy nale˝y od∏à-
czaç przewód ujemny (–). Je˝eli po
od∏àczeniu przewód dodatni (+) ze-
tknie si´ z jakimkolwiek metalowym
elementem znajdujàcym si´ w pobli-
˝u, mo˝e powstaç iskra, doprowadza-
jàc do po˝aru lub pora˝enia pràdem,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
W celu unikni´cia ryzyka po˝aru
lub eksplozji akumulatora
W celu unikni´cia ryzyka zap∏onu
gazów, jakie mogà wydobywaç si´
z akumulatora, nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
Przewody rozruchowe pod∏àczaç
do odpowiednich biegunów, nie
dopuszczajàc do ich zetkni´cia si´
z jakàkolwiek innà cz´Êcià w samo-
chodzie.
Nie dopuszczaç do zetkni´cia si´
drugiego koƒca przewodu rozrucho-
wego pod∏àczonego do bieguna „+”
z jakàkolwiek innà cz´Êcià lub meta-
lowà powierzchnià w samochodzie.
Nie dopuszczaç do zetkni´cia si´
zacisków „+” i „–” przewodów rozru-
chowych.
Nie zbli˝aç si´ z otwar tym ogniem,
nie paliç tytoniu ani nie u˝ywaç za-
pa∏ek bàdê zapalniczki w pobli˝u
akumulatora.
Ârodki ostro˝noÊci dotyczàce
akumulatora
Wewnàtrz akumulatora znajduje si´
trujàcy i ˝ràcy kwas siarkowy, nato-
miast niektóre jego elementy zawiera-
jà potencjalnie niebezpieczne dla
zdrowia zwiàzki o∏owiu lub czysty
o∏ów. Podczas prac przy akumulatorze
nale˝y zachowaç opisane poni˝ej
Êrodki ostro˝noÊci:
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 441

1Zatrzymaç samochód w bezpiecz-
nym miejscu, wy∏àczyç klimatyza-
cj´, a nast´pnie wy∏àczyç silnik.
2W razie zaobserwowania pary:
Poczekaç, a˝ para przestanie si´
wydobywaç i ostro˝nie podnieÊç
pokryw´ silnika.
Je˝eli nie widaç wydobywajàcej
si´ pary: Ostro˝nie podnieÊç po-
kryw´ silnika.
3Gdy silnik wystarczajàco ostygnie,
sprawdziç, czy nie ma jakichkol-
wiek wycieków z przewodów ela-
stycznych i ch∏odnicy.
4427-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Do prac przy akumulatorze zak∏adaç
okulary ochronne i nie dopuszczaç
do kontaktu elektrolitu ze skórà,
ubraniem i elementami samochodu.
Nie pochylaç si´ nad akumulatorem.
Je˝eli elektrolit dostanie si´ do oczu
lub na skór´, nale˝y natychmiast
przemyç dane miejsce czystà wodà
i niezw∏ocznie zg∏osiç si´ do leka-
rza. W miar´ mo˝liwoÊci, w drodze
do gabinetu lekarskiego, stosowaç
mokry ok∏ad na podra˝nione elek-
trolitem miejsce.
Po ka˝dym kontakcie ze wspornikiem
mocowania, zaciskami biegunów
oraz innymi elementami zwiàzanymi
z akumulatorem nale˝y umyç r´ce.
Nie dopuszczaç dzieci w pobli˝e
akumulatora.
Podczas wymiany akumulatora
Gdy zatyczka otworu odpowietrzajà-
cego oraz wskaênik znajdujà si´
w pobli˝u obejmy mocujàcej, mo˝e
dojÊç do wycieku elektrolitu (kwas
siarkowy).
W celu uzyskania szczegó∏owych
informacji dotyczàcych wymiany
akumulatora nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
UWAGA
Podczas manipulowania przewo-
dami rozruchowymi
Nale˝y uwa˝aç, aby podczas pod∏à-
czania lub od∏àczania przewodów roz-
ruchowych nie zaczepiç nimi o wenty-
lator ch∏odnicy lub pasek nap´dowy
osprz´tu silnika.
Gdy silnik ulegnie
przegrzaniu
O przegrzaniu silnika mogà
Êwiadczyç ni˝ej opisane objawy:
Wskaênik temperatury p∏ynu
w uk∏adzie ch∏odzenia silnika
(
S. 85, 89) znajduje si´ w za-
kresie czerwonym lub odczu-
walny jest spadek mocy silnika
(np. nie wzrasta pr´dkoÊç sa-
mochodu).
Na wyÊwietlaczu wielofunkcyj-
nym pojawi si´ komunikat „Wys.
temp. silnika. Zatrzymaj si´
w bezp. miej. Patrz instruk.”.
Spod pokrywy silnika wydoby-
wa si´ para.
Sposób post´powania
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 442

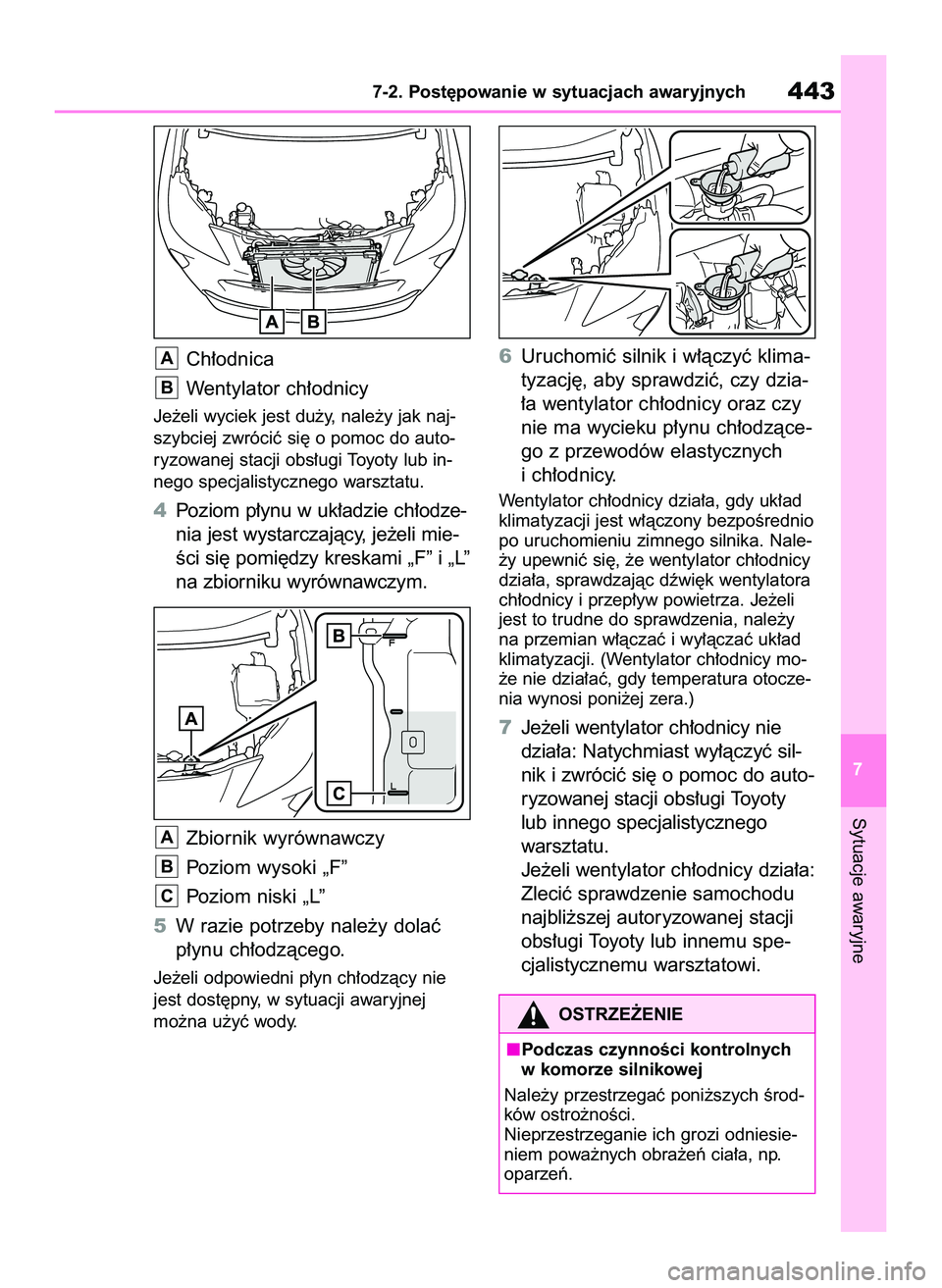

Ch∏odnica
Wentylator ch∏odnicy
Je˝eli wyciek jest du˝y, nale˝y jak naj-
szybciej zwróciç si´ o pomoc do auto-
ryzowanej stacji obs∏ugi Toyoty lub in-
nego specjalistycznego warsztatu.
4Poziom p∏ynu w uk∏adzie ch∏odze-
nia jest wystarczajàcy, je˝eli mie-
Êci si´ pomi´dzy kreskami „F” i „L”
na zbiorniku wyrównawczym.
Zbiornik wyrównawczy
Poziom wysoki „F”
Poziom niski „L”
5W razie potrzeby nale˝y dolaç
p∏ynu ch∏odzàcego.
Je˝eli odpowiedni p∏yn ch∏odzàcy nie
jest dost´pny, w sytuacji awaryjnej
mo˝na u˝yç wody.
6Uruchomiç silnik i w∏àczyç klima-
tyzacj´, aby sprawdziç, czy dzia-
∏a wentylator ch∏odnicy oraz czy
nie ma wycieku p∏ynu ch∏odzàce-
go z przewodów elastycznych
i ch∏odnicy.
Wentylator ch∏odnicy dzia∏a, gdy uk∏ad
klimatyzacji jest w∏àczony bezpoÊrednio
po uruchomieniu zimnego silnika. Nale-
˝y upewniç si´, ˝e wentylator ch∏odnicy
dzia∏a, sprawdzajàc dêwi´k wentylatora
ch∏odnicy i przep∏yw powietrza. Je˝eli
jest to trudne do sprawdzenia, nale˝y
na przemian w∏àczaç i wy∏àczaç uk∏ad
klimatyzacji. (Wentylator ch∏odnicy mo-
˝e nie dzia∏aç, gdy temperatura otocze-
nia wynosi poni˝ej zera.)
7Je˝eli wentylator ch∏odnicy nie
dzia∏a: Natychmiast wy∏àczyç sil-
nik i zwróciç si´ o pomoc do auto-
ryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego
warsztatu.
Je˝eli wentylator ch∏odnicy dzia∏a:
Zleciç sprawdzenie samochodu
najbli˝szej autoryzowanej stacji
obs∏ugi Toyoty lub innemu spe-
cjalistycznemu warsztatowi.
C
B
A
B
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych443
7
OSTRZE˚ENIE
Podczas czynnoÊci kontrolnych
w komorze silnikowej
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich grozi odniesie-
niem powa˝nych obra˝eƒ cia∏a, np.
oparzeƒ.
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 443

1Wy∏àczyç silnik. Uruchomiç ha-
mulec postojowy i przestawiç
dêwigni´ skrzyni biegów w po∏o-
˝enie P (wersje z przek∏adnià
bezstopniowà) lub N (wersje
z mechanicznà skrzynià biegów).
2Usunàç b∏oto, Ênieg bàdê piach
wokó∏ przednich kó∏.
3Pod∏o˝yç pod przednie ko∏a
drewno, kamienie bàdê inne
materia∏y, aby uzyskaç wi´kszà
przyczepnoÊç kó∏ do pod∏o˝a.
4Uruchomiç silnik.
5Przestawiç dêwigni´ skrzyni bie-
gów w po∏o˝enie D lub R (wersje
z przek∏adnià bezstopniowà) lub
biegu 1. lub R (wersje z mecha-
nicznà skrzynià biegów) i zwolniç
hamulec postojowy. Nast´pnie,
zachowujàc ostro˝noÊç, naci-
snàç peda∏ przyspieszenia.
W razie trudnoÊci z uwolnieniem
samochodu
Nacisnàç przycisk , aby wy∏àczyç
uk∏ad kontroli nap´du (TRC).
Na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat.
4447-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Gdy spod pokrywy silnika wydoby-
wa si´ para, nie nale˝y jej otwieraç,
dopóki objawy te nie zniknà. Tem-
peratura w komorze silnikowej mo˝e
byç bardzo wysoka.
Trzymaç d∏onie i elementy odzie˝y
(zw∏aszcza krawat, apaszk´ lub sza-
lik) z dala od wentylatora ch∏odnicy
i pasków nap´dowych. W przeciw-
nym razie d∏onie lub odzie˝ mogà
zaczepiç si´ o wentylator ch∏odnicy
lub pasek nap´dowy, co mo˝e pro-
wadziç do powa˝nych obra˝eƒ cia∏a.
Nie odkr´caç zakr´tki zbiornika wy-
równawczego w uk∏adzie ch∏odzenia
silnika, gdy silnik i ch∏odnica sà go-
ràce.
Wyrzucony pod ciÊnieniem goràcy
p∏yn i para mogà spowodowaç po-
parzenia.
UWAGA
Podczas dolewania p∏ynu do
uk∏adu ch∏odzenia silnika
P∏yn do uk∏adu ch∏odzenia nale˝y do-
lewaç powoli, uprzednio umo˝liwiajàc
dostateczne ostygni´cie silnika. Gdy
silnik jest goràcy, zbyt szybkie dolanie
p∏ynu grozi jego uszkodzeniem.
W celu unikni´cia ryzyka uszko-
dzenia uk∏adu ch∏odzenia
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nie dopuszczaç do zanieczyszcze-
nia p∏ynu ch∏odzàcego obcymi ma-
teria∏ami (np. piaskiem, kurzem itp.).
Nie wolno u˝ywaç jakichkolwiek
dost´pnych na rynku dodatków do
p∏ynu ch∏odzàcego.
Gdy samochód ugrz´ênie
Gdy ko∏a samochodu wirujà
w miejscu lub samochód
ugrzàz∏ w b∏ocie, piachu bàdê
Êniegu, nale˝y post´powaç we-
d∏ug poni˝szych wskazówek:
Sposób uwolnienia
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 444

„Uk∏ad kontroli trakcji WY¸.”A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych445
7
OSTRZE˚ENIE
Podczas prób uwolnienia samo-
chodu
Podczas prób uwolnienia samochodu
poprzez naprzemienne ruszanie do
przodu i do ty∏u w pobli˝u nie mo˝e byç
˝adnych innych pojazdów, obiektów
i ludzi. Gdy ko∏a odzyskajà przyczep-
noÊç, samochód mo˝e nagle ruszyç do
przodu lub do ty∏u. Nale˝y zachowaç
maksymalnà ostro˝noÊç.
Podczas przestawiania dêwigni
skrzyni biegów
Podczas zmiany po∏o˝enia dêwigni
skrzyni biegów nie nale˝y naciskaç
peda∏u przyspieszenia.
Mo˝e to spowodowaç gwa∏towne ru-
szenie samochodu i doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
UWAGA
W celu ograniczenia ryzyka
uszkodzenia skrzyni biegów
i innych podzespo∏ów
Nie dopuszczaç do wirowania przed-
nich kó∏ w miejscu i nie wciskaç peda-
∏u przyspieszenia bardziej, ni˝ to jest
konieczne.
Je˝eli opisane powy˝ej próby uwol-
nienia samochodu oka˝à si´ nie-
skuteczne, dobrze jest spróbowaç
innych rozwiàzaƒ, na przyk∏ad holo-
wania.
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 445

4467-2. Post´powanie w sytuacjach awaryjnych
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 446

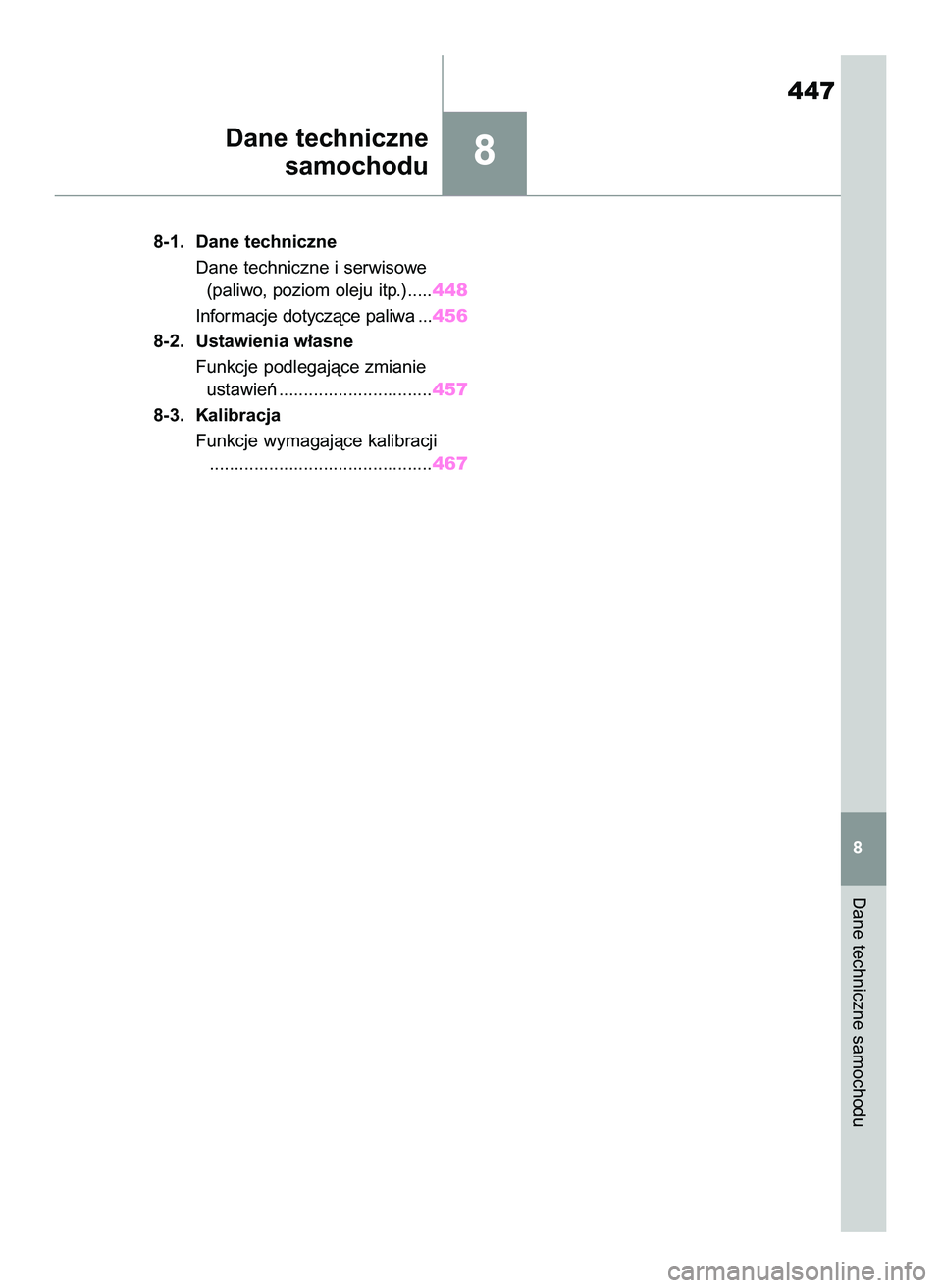

8
8-1. Dane techniczne
Dane techniczne i serwisowe
(paliwo, poziom oleju itp.).....448
Informacje dotyczàce paliwa ...456
8-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie
ustawieƒ ...............................457
8-3. Kalibracja
Funkcje wymagajàce kalibracji
.............................................467
Dane techniczne
samochodu
Dane techniczne samochodu
447
8
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 447

Numer identyfikacyjny pojazdu
(VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer
identyfikacyjny samochodu, wyma-
gany przy jego rejestracji.Numer identyfikacyjny pojazdu wybity
jest pod przednim prawym fotelem.
4488-1. Dane techniczne
Dane techniczne i serwisowe (paliwo, poziom oleju itp.)
Wymiary i obcià˝enia
D∏ugoÊç ca∏kowita 4180 mm
SzerokoÊç ca∏kowita 1765 mm
WysokoÊç ca∏kowita (samochód nieobcià˝ony) 1595 mm
Rozstaw osi 2560 mm
Dopuszczalny nacisk na hak holowniczy (wer-
sje przystosowane do holowania przyczepy)75 kG Dopuszczalna masa ca∏kowita1625 kg*
3
1640 kg*4
Rozstaw kó∏1517 mm*1
1527 mm*2 Przednich
Dopuszczalny nacisk osi695 kG Przedniej
925 kG Tylnej1517 mm*1
1527 mm*2 Tylnych
Dopuszczalna masa holowanej
przyczepy (wersje przystosowa-
ne do holowania przyczepy)550 kg Bez hamulca
1350 kg Z hamulcem
*
1: Wersje wyposa˝one w opony 17-calowe lub 18-calowe.
*
2: Wersje wyposa˝one w opony 16-calowe.
*
3: Wersje z mechanicznà skrzynià biegów.
*
4: Wersje z przek∏adnià bezstopniowà.
Identyfikacja samochodu
46 Yaris Cross OM52N20E 10/1/21 4:16 PM Page 448
