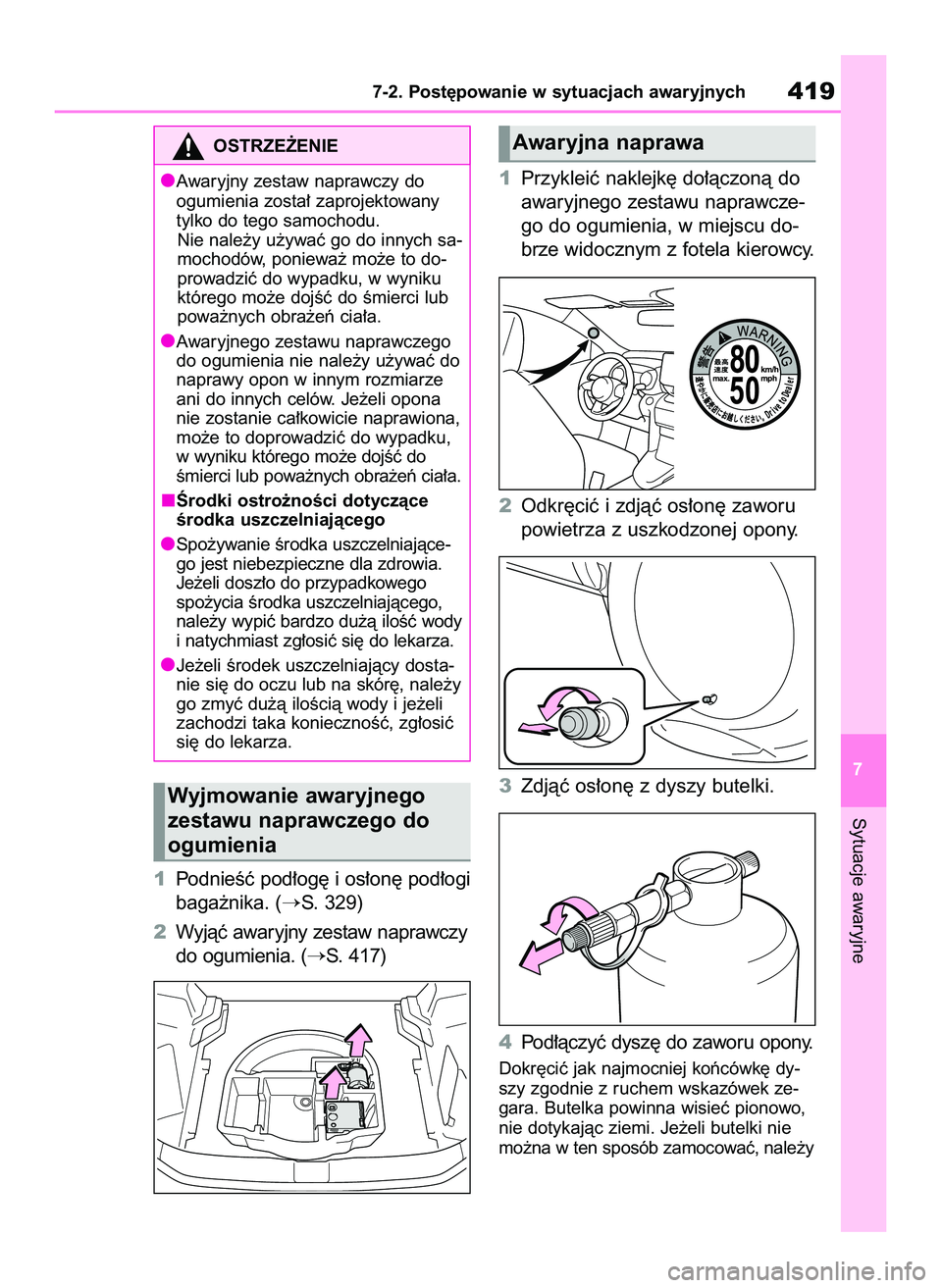

1PodnieÊç pod∏og´ i os∏on´ pod∏ogi
baga˝nika. (
S. 329)
2Wyjàç awaryjny zestaw naprawczy
do ogumienia. (
S. 417)1Przykleiç naklejk´ do∏àczonà do
awaryjnego zestawu naprawcze-
go do ogumienia, w miejscu do-
brze widocznym z fotela kierowcy.
2Odkr´ciç i zdjàç os∏on´ zaworu
powietrza z uszkodzonej opony.
3Zdjàç os∏on´ z dyszy butelki.
4Pod∏àczyç dysz´ do zaworu opony.
Dokr´ciç jak najmocniej koƒcówk´ dy-
szy zgodnie z ruchem wskazówek ze-
gara. Butelka powinna wisieç pionowo,
nie dotykajàc ziemi. Je˝eli butelki nie
mo˝na w ten sposób zamocowaç, nale˝y
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych419
7
OSTRZE˚ENIE
Awaryjny zestaw naprawczy do
ogumienia zosta∏ zaprojektowany
tylko do tego samochodu.
Nie nale˝y u˝ywaç go do innych sa-
mochodów, poniewa˝ mo˝e to do-
prowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Awaryjnego zestawu naprawczego
do ogumienia nie nale˝y u˝ywaç do
naprawy opon w innym rozmiarze
ani do innych celów. Je˝eli opona
nie zostanie ca∏kowicie naprawiona,
mo˝e to doprowadziç do wypadku,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Ârodki ostro˝noÊci dotyczàce
Êrodka uszczelniajàcego
Spo˝ywanie Êrodka uszczelniajàce-
go jest niebezpieczne dla zdrowia.
Je˝eli dosz∏o do przypadkowego
spo˝ycia Êrodka uszczelniajàcego,
nale˝y wypiç bardzo du˝à iloÊç wody
i natychmiast zg∏osiç si´ do lekarza.
Je˝eli Êrodek uszczelniajàcy dosta-
nie si´ do oczu lub na skór´, nale˝y
go zmyç du˝à iloÊcià wody i je˝eli
zachodzi taka koniecznoÊç, zg∏osiç
si´ do lekarza.
Wyjmowanie awaryjnego
zestawu naprawczego do
ogumienia
Awaryjna naprawa
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 419

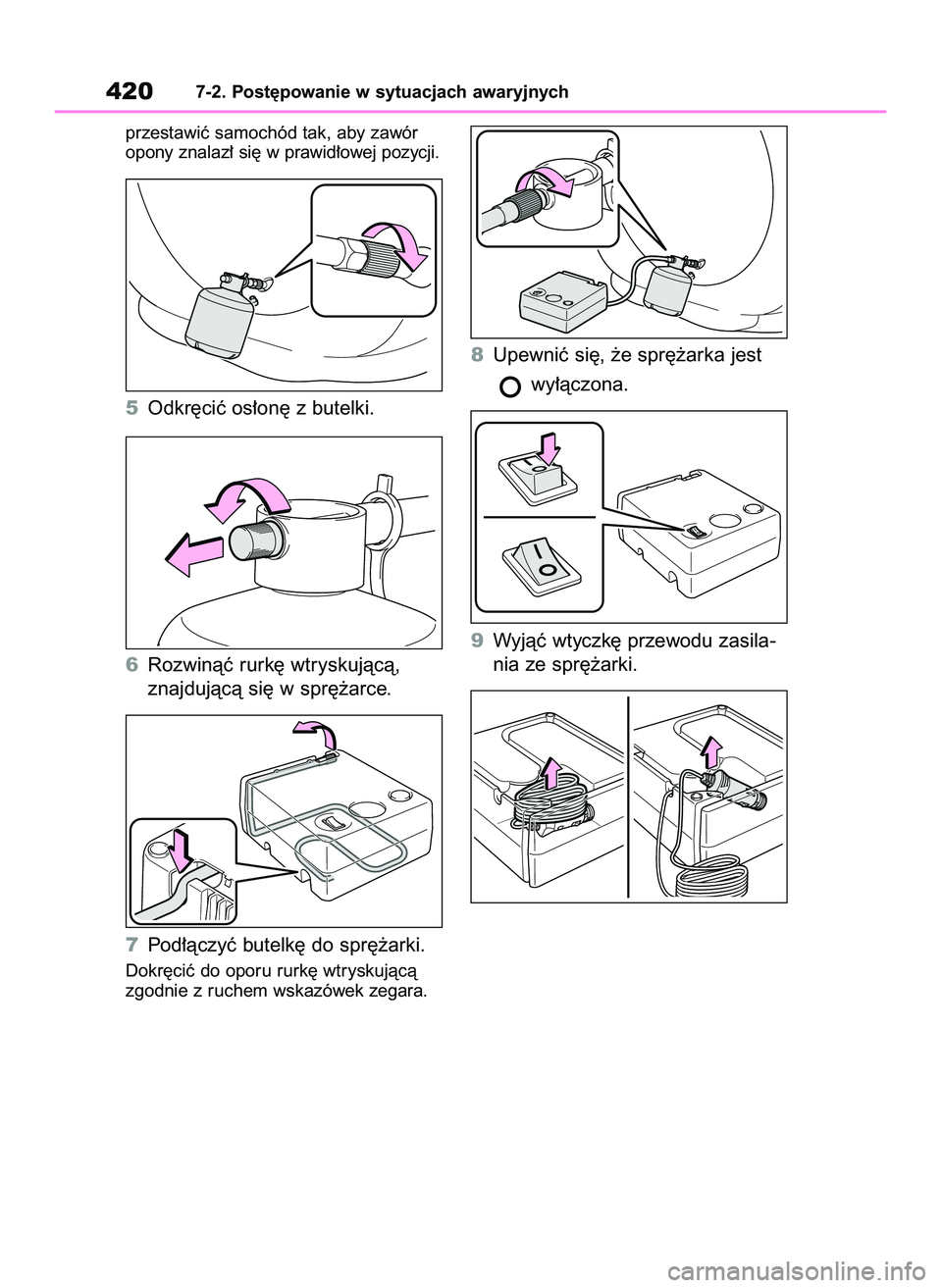

przestawiç samochód tak, aby zawór
opony znalaz∏ si´ w prawid∏owej pozycji.
5Odkr´ciç os∏on´ z butelki.
6Rozwinàç rurk´ wtryskujàcà,
znajdujàcà si´ w spr´˝arce.
7Pod∏àczyç butelk´ do spr´˝arki.
Dokr´ciç do oporu rurk´ wtryskujàcà
zgodnie z ruchem wskazówek zegara.
8Upewniç si´, ˝e spr´˝arka jest
wy∏àczona.
9Wyjàç wtyczk´ przewodu zasila-
nia ze spr´˝arki.

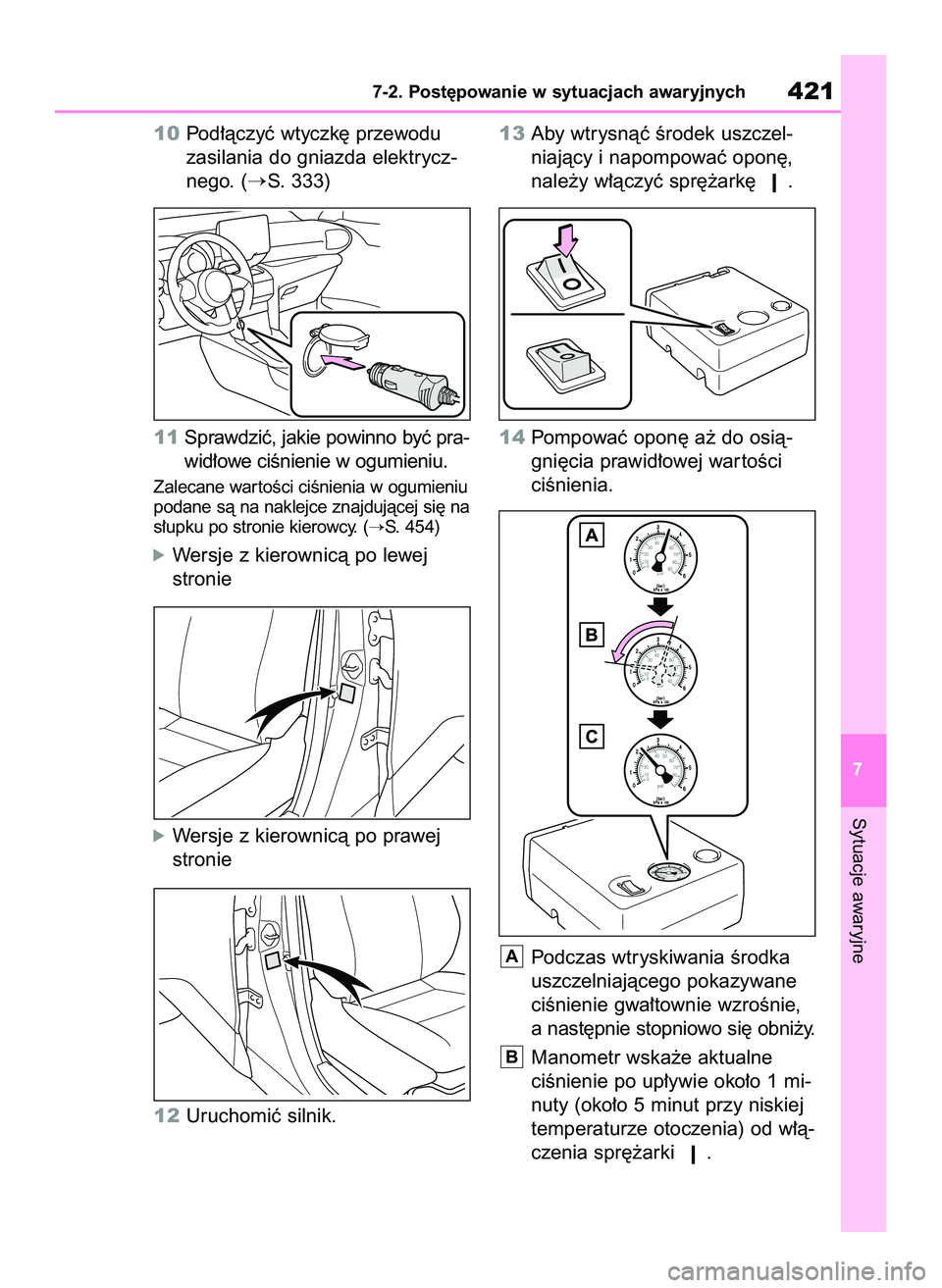

4207-2. Post´powanie w sytuacjach awaryjnych
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 420

10Pod∏àczyç wtyczk´ przewodu
zasilania do gniazda elektrycz-
nego. (
S. 333)
11Sprawdziç, jakie powinno byç pra-
wid∏owe ciÊnienie w ogumieniu.
Zalecane war toÊci ciÊnienia w ogumieniu
podane sà na naklejce znajdujàcej si´ na
s∏upku po stronie kierowcy. (
S. 454)
óWersje z kierownicà po lewej
stronie
óWersje z kierownicà po prawej
stronie
12Uruchomiç silnik.13Aby wtrysnàç Êrodek uszczel-
niajàcy i napompowaç opon´,
nale˝y w∏àczyç spr´˝ark´ .
14Pompowaç opon´ a˝ do osià-
gni´cia prawid∏owej war toÊci
ciÊnienia.
Podczas wtryskiwania Êrodka
uszczelniajàcego pokazywane
ciÊnienie gwa∏townie wzroÊnie,
a nast´pnie stopniowo si´ obni˝y.
Manometr wska˝e aktualne
ciÊnienie po up∏ywie oko∏o 1 mi-
nuty (oko∏o 5 minut przy niskiej
temperaturze otoczenia) od w∏à-
czenia spr´˝arki .
B
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych421
7
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 421

Pompowaç opon´ a˝ do osià-
gni´cia prawid∏owej war toÊci
ciÊnienia.
Je˝eli po 35 minutach pracy spr´-
˝arki ciÊnienie w ogumieniu
nie osiàgnie zalecanej war toÊci,
uszkodzenie opony jest zbyt po-
wa˝ne, aby mo˝na by∏o je tymcza-
sowo uszczelniç. Nale˝y wy∏àczyç
spr´˝ark´ i skontaktowaç si´
z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym
warsztatem.
W przypadku przekroczenia zale-
canej war toÊci ciÊnienia wypu-
Êciç nadmiar powietrza z opony.
(
S. 424, 454)
15Wy∏àczyç spr´˝ark´ .
16Od∏àczyç dysz´ od zaworu opo-
ny i wyjàç wtyczk´ z gniazda
elektrycznego.
Po od∏àczeniu dyszy niewielka iloÊç
Êrodka uszczelniajàcego mo˝e wyciec.
17Nacisnàç przycisk, aby zreduko-
waç ciÊnienie w butelce.
18Dokr´ciç os∏on´ do dyszy.
19Przykr´ciç os∏on´ zaworu po-
wietrza naprawionego ko∏a.
20Od∏àczyç rurk´ wtryskujàcà od
butelki i w jej miejsce przykr´ciç
os∏on´.
W∏o˝yç butelk´ do oryginalnej torby
i zamknàç jà.
C
4227-2. Post´powanie w sytuacjach awaryjnych
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 422

21Butelk´ i spr´˝ark´ umieÊciç
tymczasowo w baga˝niku.
22Aby równomiernie rozprowadziç
Êrodek uszczelniajàcy wewnàtrz
opony, nale˝y jak najszybciej
bezpiecznie przejechaç oko∏o
5 km z pr´dkoÊcià poni˝ej
80 km/h.
23Po przejechaniu oko∏o 5 km
nale˝y zatrzymaç samochód
w bezpiecznym miejscu, na
twardym, p∏askim pod∏o˝u
i pod∏àczyç spr´˝ark´.
24Odczytaç ciÊnienie w ogumieniu
na manometrze.
Je˝eli ciÊnienie w ogumieniu
jest mniejsze ni˝ 130 kPa
(1,3 kG/cm2 lub bara; 19 psi):
Uszkodzenie jest zbyt du˝e i nie
mo˝e byç naprawione. Nale˝y
skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub
z innym specjalistycznym
warsztatem.Je˝eli ciÊnienie w ogumieniu
wynosi co najmniej 130 kPa
(1,3 kG/cm
2lub bara; 19 psi),
lecz jest ni˝sze od zalecanej
war toÊci: PrzejÊç do kroku 25.
Je˝eli ciÊnienie w ogumieniu
odpowiada zalecanej war toÊci
(
S. 454): PrzejÊç do kroku 26.
25W∏àczyç spr´˝ark´ i nape∏-
niaç opon´ powietrzem a˝ do
uzyskania zalecanej war toÊci
ciÊnienia. Nast´pnie przejechaç
oko∏o 5 km i przejÊç do kroku 23.
26W∏o˝yç spr´˝ark´ do torby
i umieÊciç awaryjny zestaw
naprawczy do ogumienia w ba-
ga˝niku.
27Zachowujàc niezb´dne Êrodki
ostro˝noÊci, unikajàc gwa∏towne-
go hamowania, ostrych skr´tów
i nie przekraczajàc pr´dkoÊci
80 km/h, nale˝y udaç si´ do
najbli˝szej autoryzowanej stacji
obs∏ugi Toyoty lub innego wy-
specjalizowanego w naprawie
opon warsztatu w celu naprawy
lub wymiany uszkodzonej opony.
28W celu naprawy lub wymiany
opony oraz utylizacji zu˝ytego
awaryjnego zestawu napraw-
czego do ogumienia, nale˝y
skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub
z innym specjalistycznym
warsztatem.
Podczas naprawy lub wymiany opony
nale˝y poinformowaç autoryzowanà
stacj´ obs∏ugi Toyoty lub inny specjali-
styczny warsztat o fakcie wtryÊni´cia
do niej Êrodka uszczelniajàcego.
C
B
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych423
7
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 423

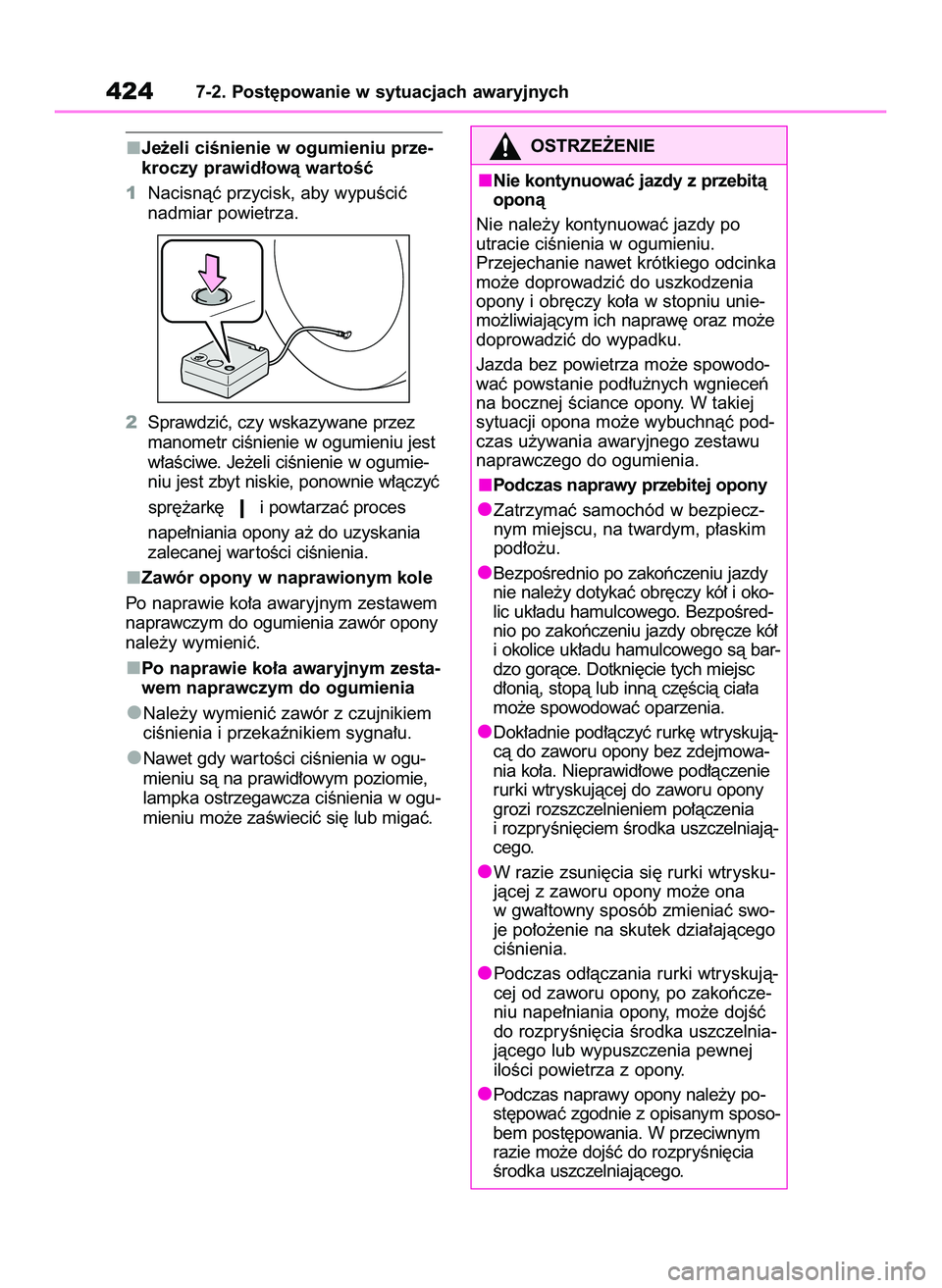

Je˝eli ciÊnienie w ogumieniu prze-
kroczy prawid∏owà wartoÊç
1Nacisnàç przycisk, aby wypuÊciç
nadmiar powietrza.
2Sprawdziç, czy wskazywane przez
manometr ciÊnienie w ogumieniu jest
w∏aÊciwe. Je˝eli ciÊnienie w ogumie-
niu jest zbyt niskie, ponownie w∏àczyç
spr´˝ark´ i powtarzaç proces
nape∏niania opony a˝ do uzyskania
zalecanej war toÊci ciÊnienia.
Zawór opony w naprawionym kole
Po naprawie ko∏a awaryjnym zestawem
naprawczym do ogumienia zawór opony
nale˝y wymieniç.
Po naprawie ko∏a awaryjnym zesta-
wem naprawczym do ogumienia
Nale˝y wymieniç zawór z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
Nawet gdy war toÊci ciÊnienia w ogu-
mieniu sà na prawid∏owym poziomie,
lampka ostrzegawcza ciÊnienia w ogu-
mieniu mo˝e zaÊwieciç si´ lub migaç.
4247-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Nie kontynuowaç jazdy z przebità
oponà
Nie nale˝y kontynuowaç jazdy po
utracie ciÊnienia w ogumieniu.
Przejechanie nawet krótkiego odcinka
mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu unie-
mo˝liwiajàcym ich napraw´ oraz mo˝e
doprowadziç do wypadku.
Jazda bez powietrza mo˝e spowodo-
waç powstanie pod∏u˝nych wgnieceƒ
na bocznej Êciance opony. W takiej
sytuacji opona mo˝e wybuchnàç pod-
czas u˝ywania awaryjnego zestawu
naprawczego do ogumienia.
Podczas naprawy przebitej opony
Zatrzymaç samochód w bezpiecz-
nym miejscu, na twardym, p∏askim
pod∏o˝u.
BezpoÊrednio po zakoƒczeniu jazdy
nie nale˝y dotykaç obr´czy kó∏ i oko-
lic uk∏adu hamulcowego. BezpoÊred-
nio po zakoƒczeniu jazdy obr´cze kó∏
i okolice uk∏adu hamulcowego sà bar-
dzo goràce. Dotkni´cie tych miejsc
d∏onià, stopà lub innà cz´Êcià cia∏a
mo˝e spowodowaç oparzenia.
Dok∏adnie pod∏àczyç rurk´ wtryskujà-
cà do zaworu opony bez zdejmowa-
nia ko∏a. Nieprawid∏owe pod∏àczenie
rurki wtryskujàcej do zaworu opony
grozi rozszczelnieniem po∏àczenia
i rozpryÊni´ciem Êrodka uszczelniajà-
cego.
W razie zsuni´cia si´ rurki wtrysku-
jàcej z zaworu opony mo˝e ona
w gwa∏towny sposób zmieniaç swo-
je po∏o˝enie na skutek dzia∏ajàcego
ciÊnienia.
Podczas od∏àczania rurki wtryskujà-
cej od zaworu opony, po zakoƒcze-
niu nape∏niania opony, mo˝e dojÊç
do rozpryÊni´cia Êrodka uszczelnia-
jàcego lub wypuszczenia pewnej
iloÊci powietrza z opony.
Podczas naprawy opony nale˝y po-
st´powaç zgodnie z opisanym sposo-
bem post´powania. W przeciwnym
razie mo˝e dojÊç do rozpryÊni´cia
Êrodka uszczelniajàcego.
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 424

Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych425
7 Je˝eli samochód nie porusza si´
prosto bàdê gdy poprzez kierownic´
odczuwalne jest Êciàganie w kierun-
ku poprzecznym, nale˝y przerwaç
jazd´ i sprawdziç nast´pujàce ele-
menty:
• Stan opony. Mog∏o nastàpiç zsuni´-
cie si´ opony z obr´czy.
• CiÊnienie w ogumieniu. Je˝eli ci-
Ênienie w ogumieniu jest mniejsze
ni˝ 130 kPa (1,3 kG/cm
2lub bara;
19 psi), opona mo˝e byç powa˝nie
uszkodzona.

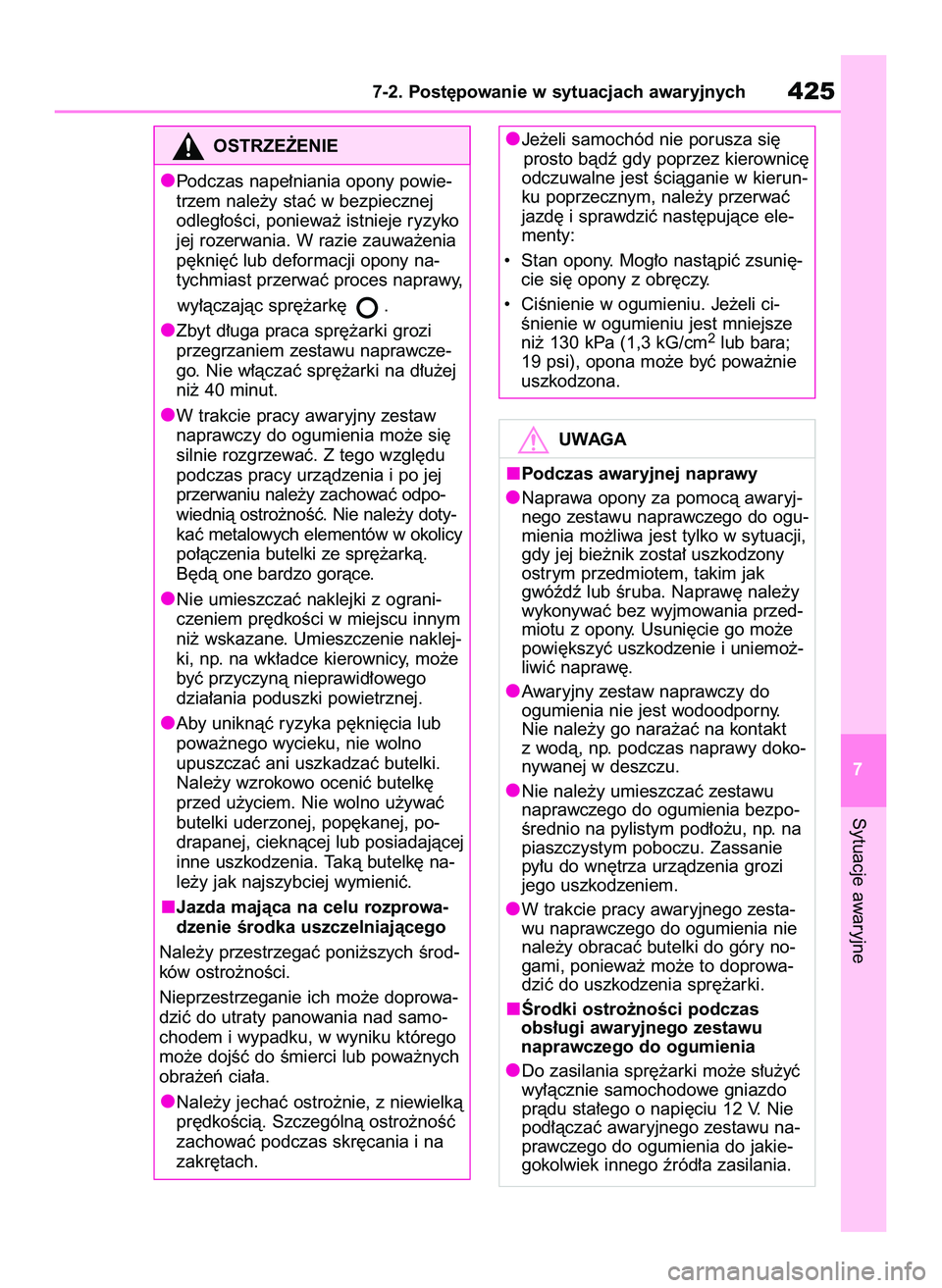

OSTRZE˚ENIE
Podczas nape∏niania opony powie-
trzem nale˝y staç w bezpiecznej
odleg∏oÊci, poniewa˝ istnieje ryzyko
jej rozerwania. W razie zauwa˝enia
p´kni´ç lub deformacji opony na-
tychmiast przerwaç proces naprawy,
wy∏àczajàc spr´˝ark´ .
Zbyt d∏uga praca spr´˝arki grozi
przegrzaniem zestawu naprawcze-
go. Nie w∏àczaç spr´˝arki na d∏u˝ej
ni˝ 40 minut.
W trakcie pracy awaryjny zestaw
naprawczy do ogumienia mo˝e si´
silnie rozgrzewaç. Z tego wzgl´du
podczas pracy urzàdzenia i po jej
przerwaniu nale˝y zachowaç odpo-
wiednià ostro˝noÊç. Nie nale˝y doty-
kaç metalowych elementów w okolicy
po∏àczenia butelki ze spr´˝arkà.
B´dà one bardzo goràce.
Nie umieszczaç naklejki z ograni-
czeniem pr´dkoÊci w miejscu innym
ni˝ wskazane. Umieszczenie naklej-
ki, np. na wk∏adce kierownicy, mo˝e
byç przyczynà nieprawid∏owego
dzia∏ania poduszki powietrznej.
Aby uniknàç ryzyka p´kni´cia lub
powa˝nego wycieku, nie wolno
upuszczaç ani uszkadzaç butelki.
Nale˝y wzrokowo oceniç butelk´
przed u˝yciem. Nie wolno u˝ywaç
butelki uderzonej, pop´kanej, po-
drapanej, cieknàcej lub posiadajàcej
inne uszkodzenia. Takà butelk´ na-
le˝y jak najszybciej wymieniç.
Jazda majàca na celu rozprowa-
dzenie Êrodka uszczelniajàcego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do utraty panowania nad samo-
chodem i wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Nale˝y jechaç ostro˝nie, z niewielkà
pr´dkoÊcià. Szczególnà ostro˝noÊç
zachowaç podczas skr´cania i na
zakr´tach.
UWAGA
Podczas awaryjnej naprawy
Naprawa opony za pomocà awaryj-
nego zestawu naprawczego do ogu-
mienia mo˝liwa jest tylko w sytuacji,
gdy jej bie˝nik zosta∏ uszkodzony
ostrym przedmiotem, takim jak
gwóêdê lub Êruba. Napraw´ nale˝y
wykonywaç bez wyjmowania przed-
miotu z opony. Usuni´cie go mo˝e
powi´kszyç uszkodzenie i uniemo˝-
liwiç napraw´.
Awaryjny zestaw naprawczy do
ogumienia nie jest wodoodporny.
Nie nale˝y go nara˝aç na kontakt
z wodà, np. podczas naprawy doko-
nywanej w deszczu.
Nie nale˝y umieszczaç zestawu
naprawczego do ogumienia bezpo-
Êrednio na pylistym pod∏o˝u, np. na
piaszczystym poboczu. Zassanie
py∏u do wn´trza urzàdzenia grozi
jego uszkodzeniem.
W trakcie pracy awaryjnego zesta-
wu naprawczego do ogumienia nie
nale˝y obracaç butelki do góry no-
gami, poniewa˝ mo˝e to doprowa-
dziç do uszkodzenia spr´˝arki.
Ârodki ostro˝noÊci podczas
obs∏ugi awaryjnego zestawu
naprawczego do ogumienia
Do zasilania spr´˝arki mo˝e s∏u˝yç
wy∏àcznie samochodowe gniazdo
pràdu sta∏ego o napi´ciu 12 V. Nie
pod∏àczaç awaryjnego zestawu na-
prawczego do ogumienia do jakie-
gokolwiek innego êród∏a zasilania.
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 425

Zatrzymaç samochód w bez-
piecznym miejscu, na twardym,
p∏askim pod∏o˝u.
Uruchomiç hamulec postojowy.
Przestawiç dêwigni´ skrzyni
biegów w po∏o˝enie P (wersje
z przek∏adnià bezstopniowà) lub
R (wersje z mechanicznà skrzy-
nià biegów).
Wy∏àczyç silnik.
W∏àczyç Êwiat∏a awaryjne.
(
S. 394)
Wersje z elektrycznie sterowany-
mi drzwiami baga˝nika: Wy∏à-
czyç elektryczne sterowanie
drzwi baga˝nika. (
S. 135)
4267-2. Post´powanie w sytuacjach awaryjnych
UWAGA
Benzyna mo˝e spowodowaç trwa∏e
uszkodzenia zestawu. Nie dopusz-
czaç do kontaktu awaryjnego zesta-
wu naprawczego do ogumienia
z benzynà.
Zabezpieczyç awaryjny zestaw
naprawczy do ogumienia przed
zabrudzeniem lub wilgocià.
Awaryjny zestaw naprawczy do
ogumienia nale˝y przechowywaç
w baga˝niku, chroniàc go przed
dost´pem dzieci.
Nie rozmontowywaç awaryjnego ze-
stawu naprawczego do ogumienia
ani nie dokonywaç jego modyfikacji.
Nie nara˝aç jego elementów, takich
jak manometr, na uderzenia. Grozi
to ich uszkodzeniem.
Aby uniknàç uszkodzenia zawo-
rów z czujnikami ciÊnienia
i przekaênikami sygna∏u
U˝ycie do awaryjnej naprawy przebicia
opony p∏ynnego Êrodka uszczelniajàce-
go mo˝e skutkowaç nieprawid∏owym
dzia∏aniem zaworu z czujnikiem ciÊnie-
nia i przekaênikiem sygna∏u. W przy-
padku u˝ycia Êrodka uszczelniajàcego
nale˝y jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem. Po u˝yciu Êrodka uszczelniajàcego
nale˝y podczas wymiany opony pami´-
taç o wymianie zaworu z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
(
S. 366)
Gdy zostanie przebita
opona (wersje wyposa˝o-
ne w ko∏o zapasowe)
Samochód ten wyposa˝ony jest
w ko∏o zapasowe. Ko∏o z prze-
bità oponà nale˝y zastàpiç
przewidzianym do tego celu
ko∏em zapasowym.
Szczegó∏owe informacje o opo-
nach:
S. 363
OSTRZE˚ENIE
Gdy zostanie przebita opona
Nie nale˝y kontynuowaç jazdy po
utracie ciÊnienia w ogumieniu.
Przejechanie nawet krótkiego odcinka
mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu unie-
mo˝liwiajàcym ich napraw´ oraz mo˝e
doprowadziç do wypadku.

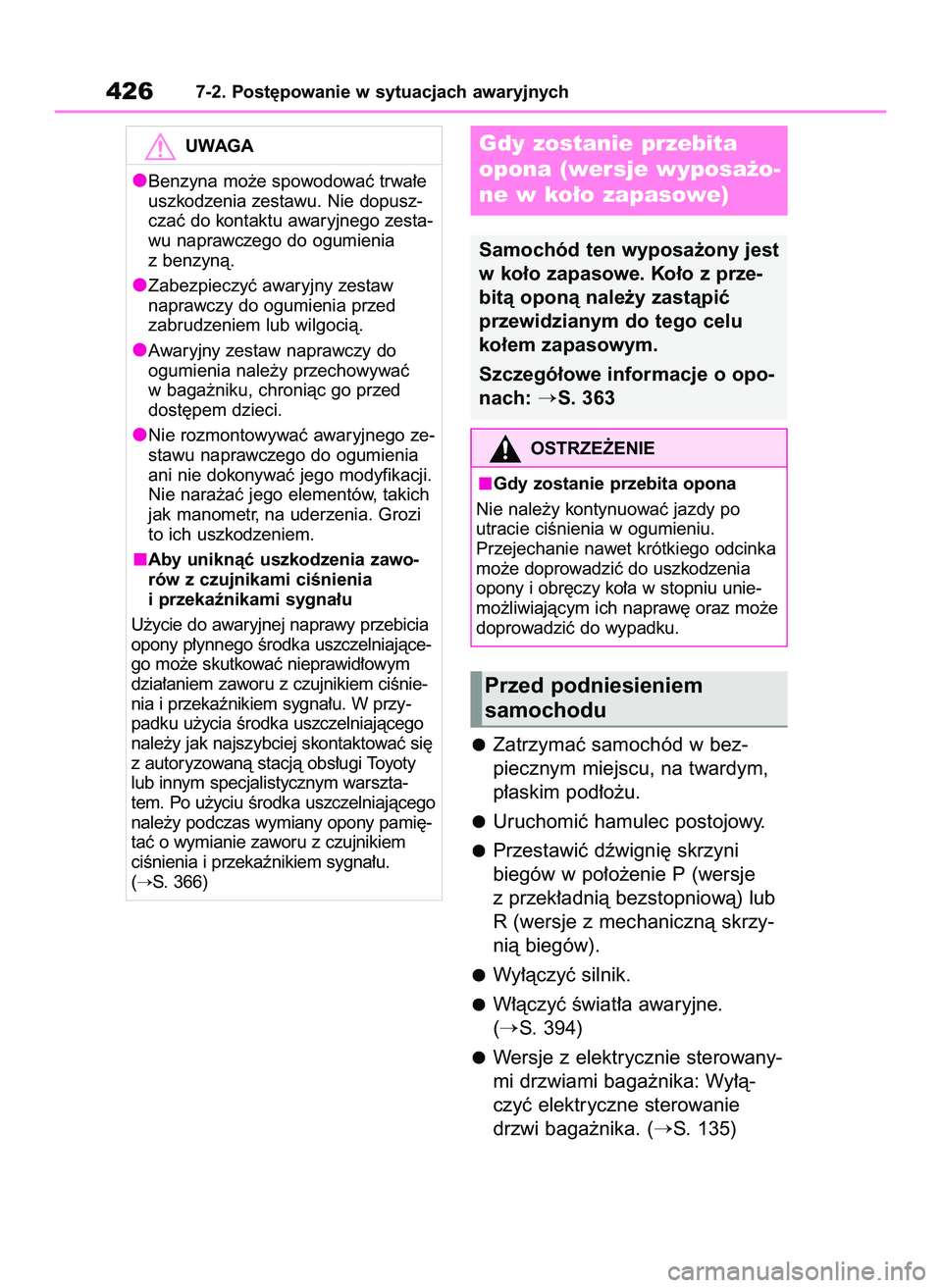

Przed podniesieniem
samochodu
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 426

Torba z narz´dziami
Klucz do nakr´tek mocujàcych ko∏a
Korba podnoÊnika
Zaczep holowniczy
Ko∏o zapasowe
PodnoÊnik
F
E
D
C
B
A
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych427
7

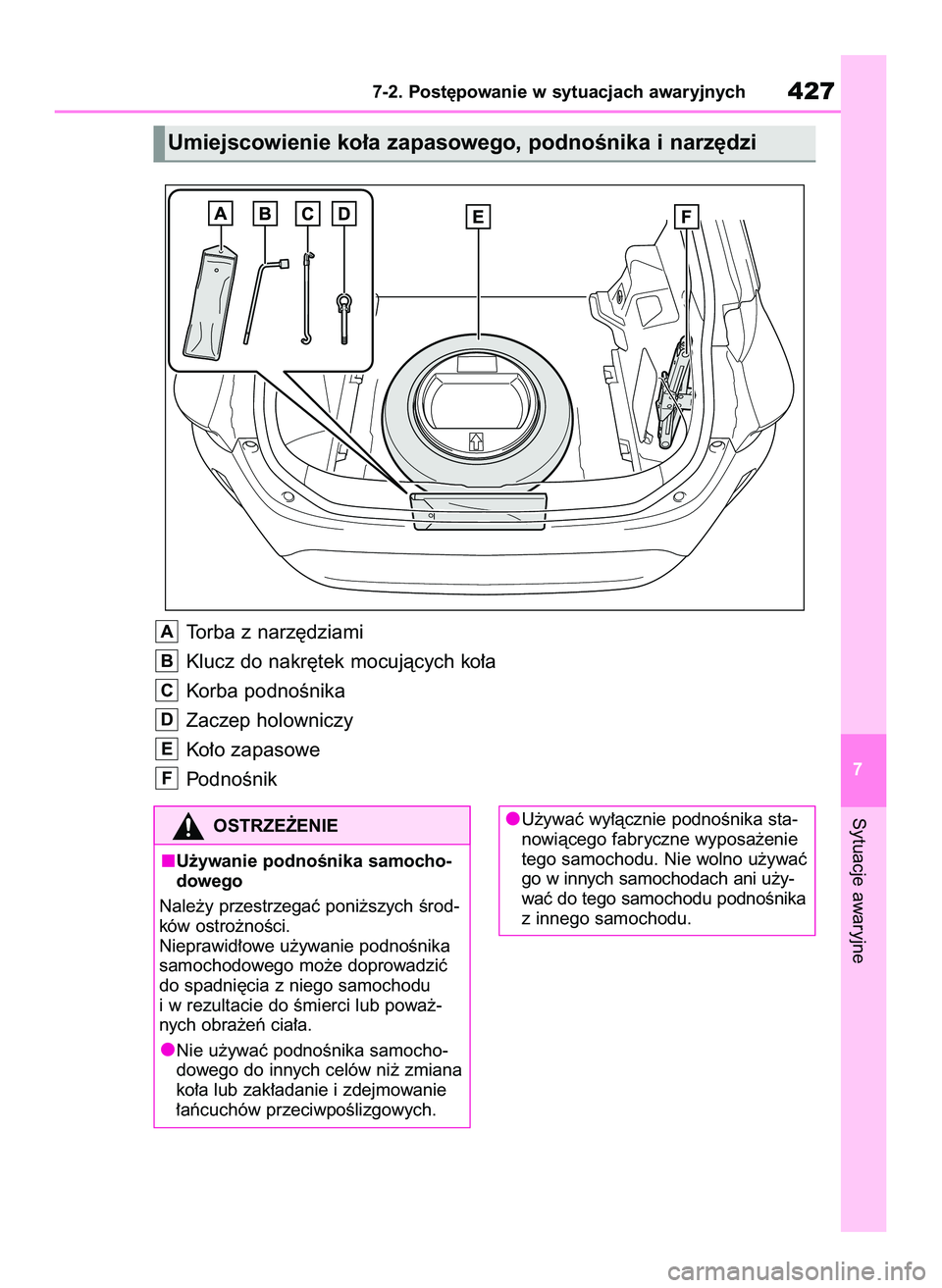

Umiejscowienie ko∏a zapasowego, podnoÊnika i narz´dzi
OSTRZE˚ENIE
U˝ywanie podnoÊnika samocho-
dowego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprawid∏owe u˝ywanie podnoÊnika
samochodowego mo˝e doprowadziç
do spadni´cia z niego samochodu
i w rezultacie do Êmierci lub powa˝-
nych obra˝eƒ cia∏a.
Nie u˝ywaç podnoÊnika samocho-
dowego do innych celów ni˝ zmiana
ko∏a lub zak∏adanie i zdejmowanie
∏aƒcuchów przeciwpoÊlizgowych.U˝ywaç wy∏àcznie podnoÊnika sta-
nowiàcego fabryczne wyposa˝enie
tego samochodu. Nie wolno u˝ywaç
go w innych samochodach ani u˝y-
waç do tego samochodu podnoÊnika
z innego samochodu.
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 427

1PodnieÊç pod∏og´ i os∏on´ pod∏ogi
baga˝nika. (
S. 329)2Zdjàç os∏on´.
3Zwolniç z zaczepu gumowà taÊm´
mocujàcà i wyjàç podnoÊnik.
1PodnieÊç pod∏og´ i os∏on´ pod∏ogi
baga˝nika. (
S. 329)
2Wyjàç torb´ z narz´dziami.
4287-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
PodnoÊnik powinien dotykaç podwo-
zia samochodu dok∏adnie w miejscu
przewidzianym do tego celu.
Nie wolno dopuÊciç, aby jakakol-
wiek cz´Êç cia∏a znalaz∏a si´ pod
samochodem wspar tym jedynie na
podnoÊniku.
Nie wolno uruchamiaç silnika ani
rozpoczynaç jazdy, gdy samochód
wspar ty jest na podnoÊniku.
Nie podnosiç samochodu, gdy kto-
kolwiek pozostaje w jego wn´trzu.
Nie umieszczaç pod podnoÊnikiem
ani na podnoÊniku ˝adnych przed-
miotów.
W celu zmiany ko∏a nie podnosiç
samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´
pod samochód nale˝y podeprzeç
go stabilnymi podporami.
Podczas opuszczania samochodu
nale˝y uwa˝aç, aby nikt nie znajdo-
wa∏ si´ w pobli˝u samochodu. Je˝eli
w pobli˝u sà inne osoby, przed roz-
pocz´ciem obni˝ania podnoÊnika
nale˝y je ostrzec.

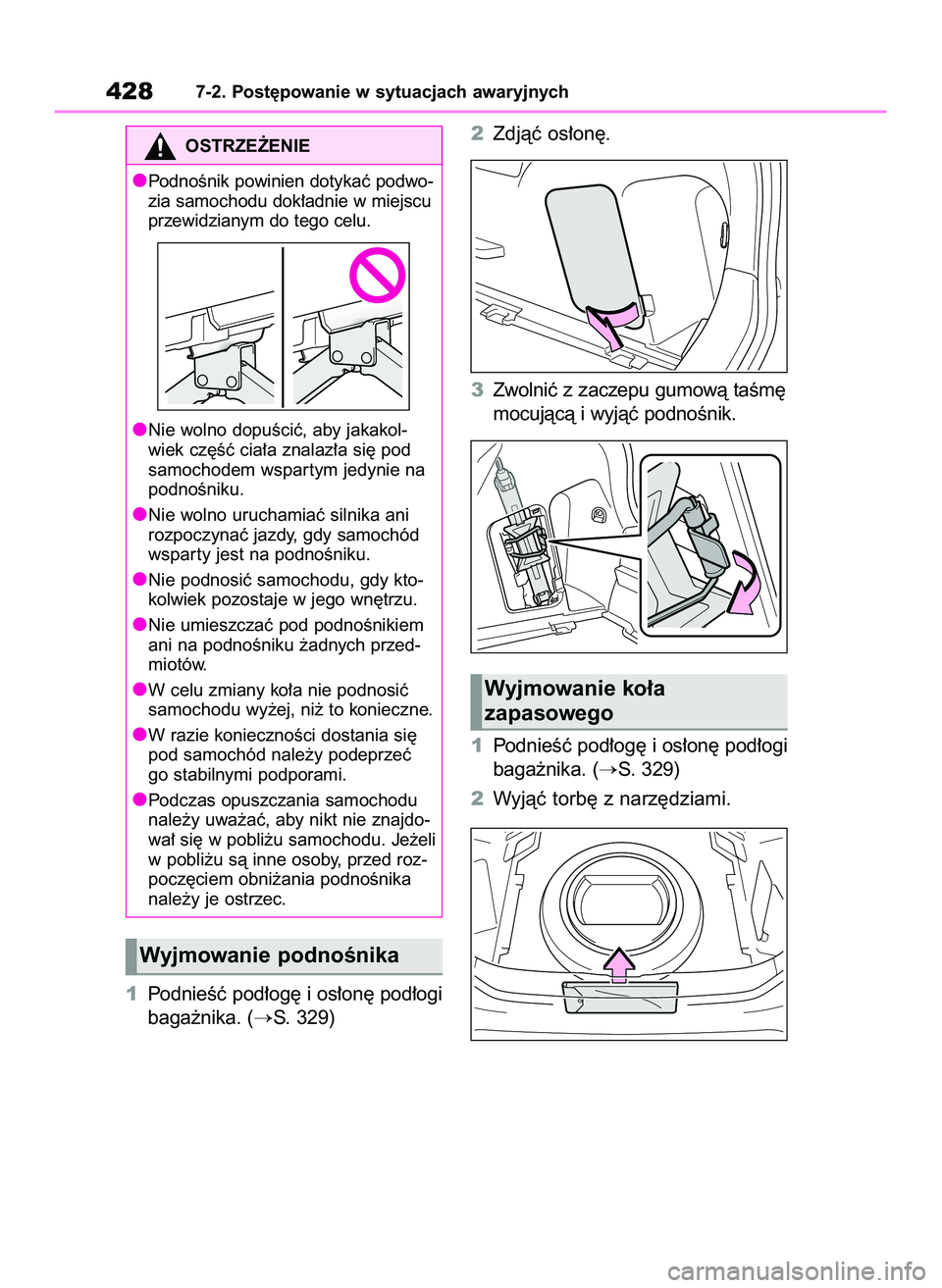

Wyjmowanie podnoÊnika
Wyjmowanie ko∏a
zapasowego
46 Yaris Cross OM52N20E 10/1/21 4:15 PM Page 428
