TOYOTA YARIS CROSS 2022 Manuale duso (in Italian)

389
6
CV Owner's Manual_Europe_M52N24_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
con uno straccio.
3Rimuovere la batteria scarica
mediante un piccolo cacciavite a
testa piatta.
Durante la rimozione del coperchio, il
modulo della chiave elettronica potrebbe aderire al coperchio e la batteria potrebbe
non risultare visibile. In questo caso, rimuo- vere il modulo chiave elettronica per rimuo-vere la batteria.
Per rimuovere la batteria, utilizzare un cac-
ciavite della misura corretta.
Inserire una nuova batteria con il morsetto “+” rivolto verso l’alto.
4 Durante l’installazione del coperchio
della chiave e della chiave mecca-
nica, operare seguendo il passo 2 e
il passo 1 invertendo l’ordine delle
operazioni.
5 Azionare l’interruttore o e
verificare che le porte possano
essere bloccate/sbloccate.
AVVISO
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingo-
iati, possono provocare soffocamento. Tenere fuori dalla portata dei bambini. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
■Precauzioni relative alla batteria al litio
ATTENZIONE
LA SOSTITUZIONE DELLA BATTERIA CON UNA TIPOLOGIA NON CORRETTA PUÒ COMPORTARE IL RISCHIO DI
ESPLOSIONE. SMALTIRE LE BATTERIE USATE SECONDO LE ISTRUZIONI
NOTA
■Quando si sostituisce la batteria
Utilizzare un cacciavite a testa piatta della misura corretta. L’applicazione di una
forza eccessiva potrebbe provocare una deformazione del coperchio.
■Per il normale funzionamento dopo la
sostituzione della batteria
Osservare le seguenti precauzioni per evi- tare incidenti:
●Lavorare sempre con le mani asciutte.
L’umidità potrebbe provocare l’ossida- zione della batteria.
●Non toccare o spostare nessun altro
componente all’interno del comando a distanza.
●Non piegare i due morsetti della batte-
ria.
■Durante la rimozione del coperchio della batteria (veicoli senza sistema
di entrata e avviamento intelligente)
Non rimuovere forzatamente il coperchio della batteria, altrimenti potrebbe danneg-giarsi.
Se il coperchio della batteria risulta difficile da rimuovere, sollevare il bordo per rimuo-verlo.

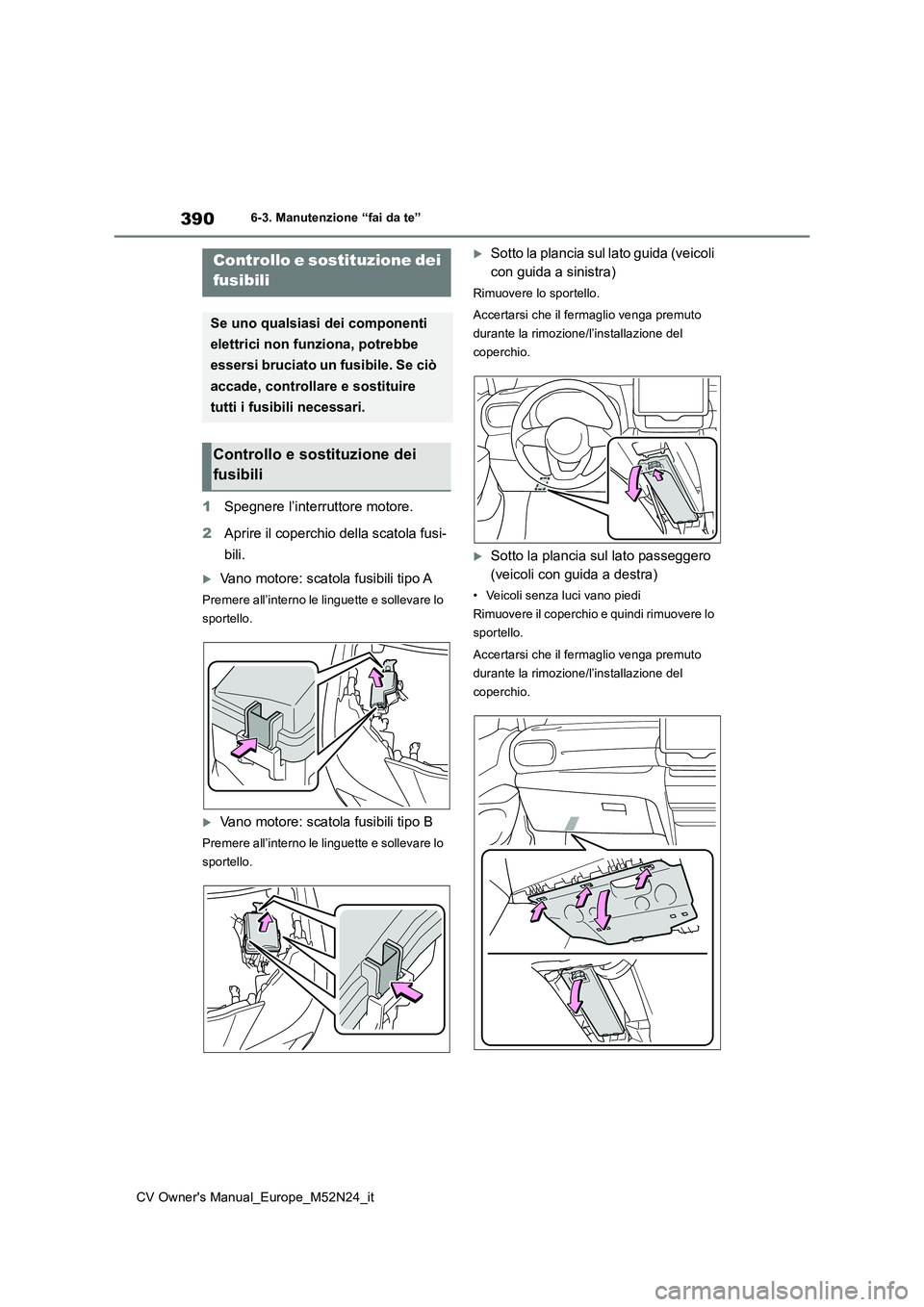

390
CV Owner's Manual_Europe_M52N24_it
6-3. Manutenzione “fai da te”
1Spegnere l’interruttore motore.
2 Aprire il coperchio della scatola fusi-
bili.
Vano motore: scatola fusibili tipo A
Premere all’interno le linguette e sollevare lo
sportello.
Vano motore: scatola fusibili tipo B
Premere all’interno le linguette e sollevare lo
sportello.
Sotto la plancia sul lato guida (veicoli
con guida a sinistra)
Rimuovere lo sportello.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
Sotto la plancia sul lato passeggero
(veicoli con guida a destra)
• Veicoli senza luci vano piedi
Rimuovere il coperchio e quindi rimuovere lo
sportello.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
Controllo e sostituzione dei
fusibili
Se uno qualsiasi dei componenti
elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò
accade, controllare e sostituire
tutti i fusibili necessari.
Controllo e sostituzione dei
fusibili

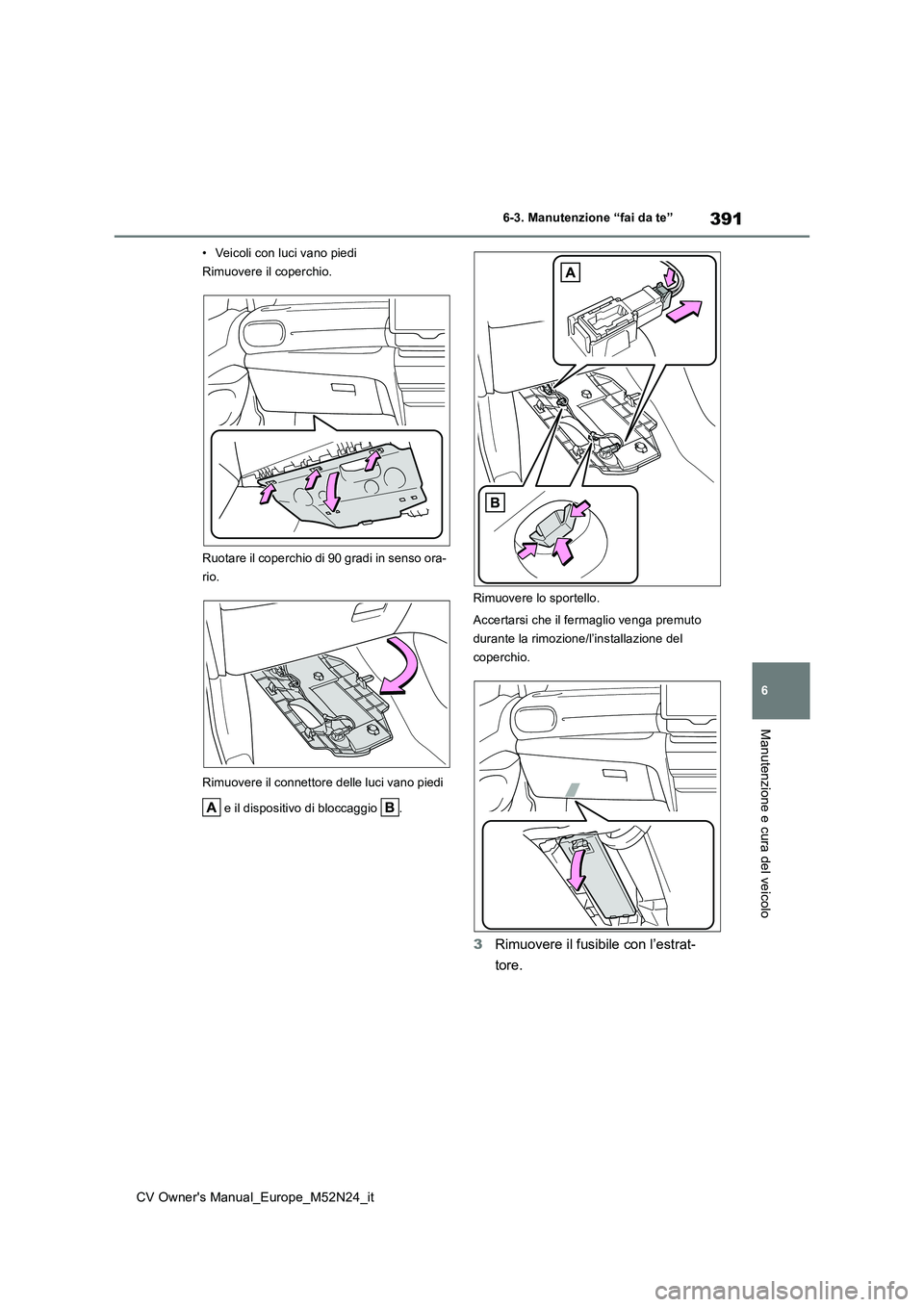

391
6
CV Owner's Manual_Europe_M52N24_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
• Veicoli con luci vano piedi
Rimuovere il coperchio.
Ruotare il coperchio di 90 gradi in senso ora-
rio.
Rimuovere il connettore delle luci vano piedi
e il dispositivo di bloccaggio .
Rimuovere lo sportello.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
3 Rimuovere il fusibile con l’estrat-
tore.

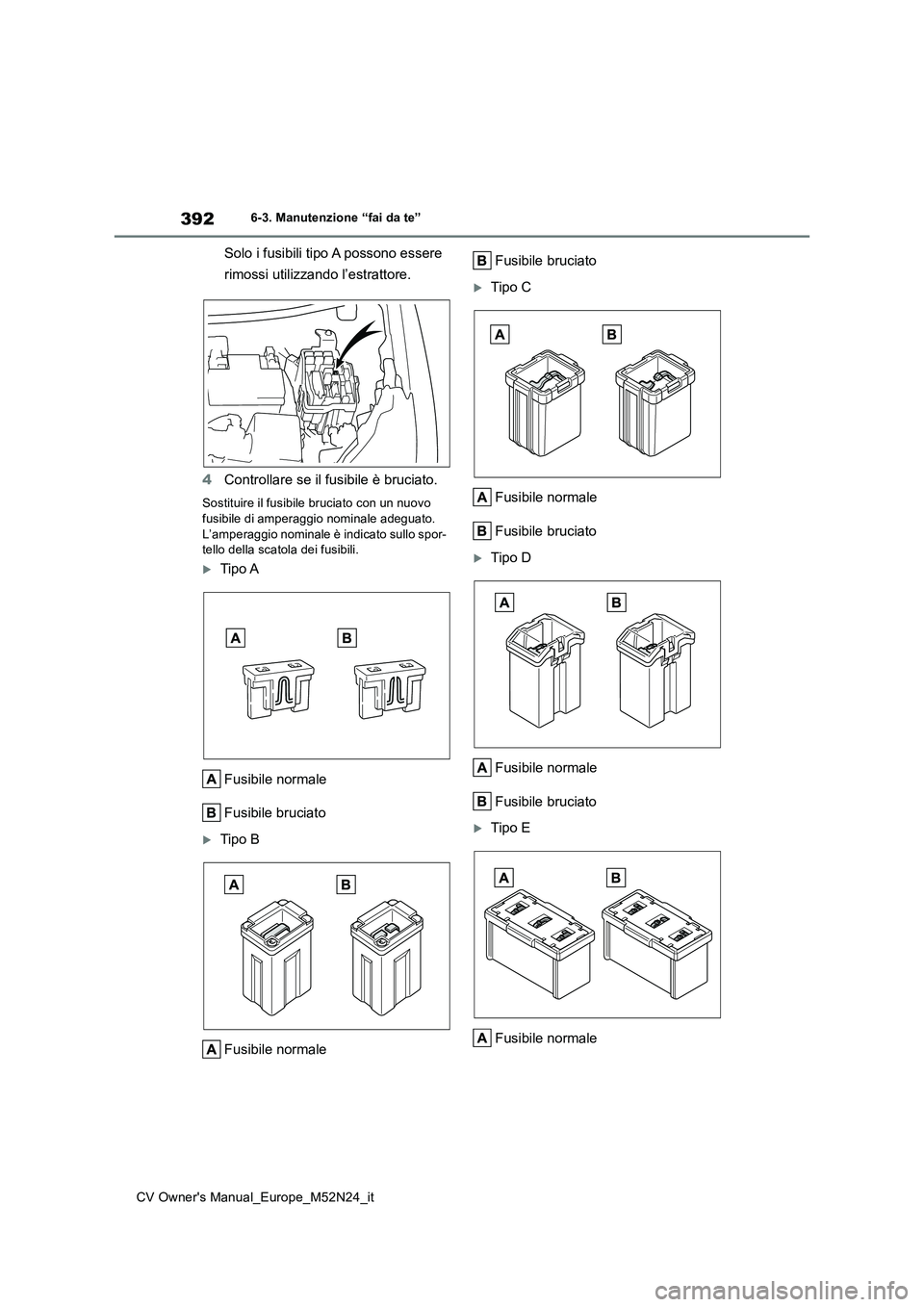

392
CV Owner's Manual_Europe_M52N24_it
6-3. Manutenzione “fai da te”
Solo i fusibili tipo A possono essere
rimossi utilizzando l’estrattore.
4 Controllare se il fusibile è bruciato.
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale adeguato.
L’amperaggio nominale è indicato sullo spor- tello della scatola dei fusibili.
Tipo A
Fusibile normale
Fusibile bruciato
Tipo B
Fusibile normale
Fusibile bruciato
Tipo C
Fusibile normale
Fusibile bruciato
Tipo D
Fusibile normale
Fusibile bruciato
Tipo E
Fusibile normale

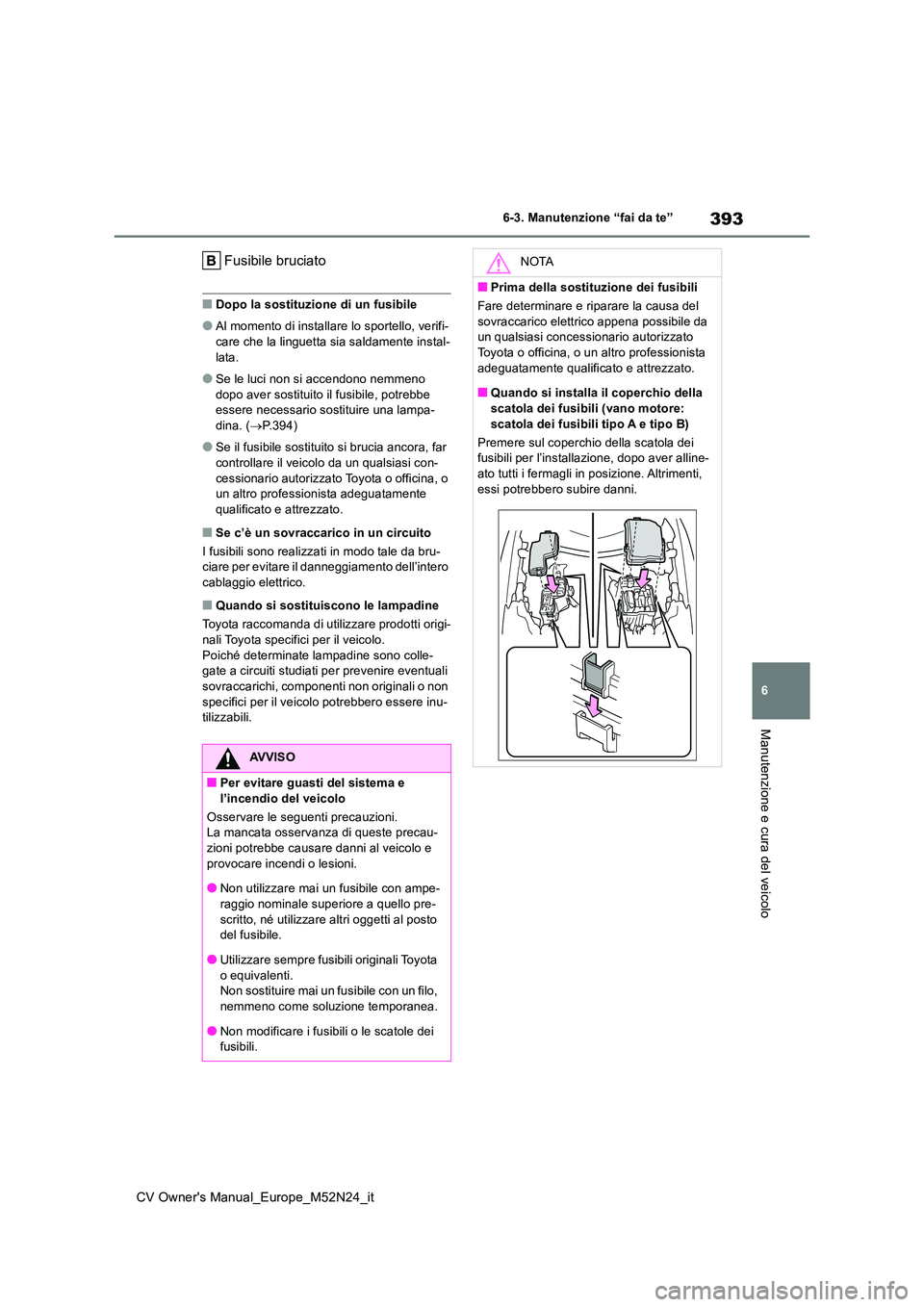

393
6
CV Owner's Manual_Europe_M52N24_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
Fusibile bruciato
■Dopo la sostituzione di un fusibile
●Al momento di installare lo sportello, verifi-
care che la linguetta sia saldamente instal- lata.
●Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe essere necessario sostituire una lampa-
dina. ( P.394)
●Se il fusibile sostituito si brucia ancora, far
controllare il veicolo da un qualsiasi con- cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
■Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bru- ciare per evitare il danneggiamento dell’intero cablaggio elettrico.
■Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti origi-
nali Toyota specifici per il veicolo. Poiché determinate lampadine sono colle-gate a circuiti studiati per prevenire eventuali
sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere inu-tilizzabili.
AVVISO
■Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni. La mancata osservanza di queste precau-
zioni potrebbe causare danni al veicolo e provocare incendi o lesioni.
●Non utilizzare mai un fusibile con ampe-
raggio nominale superiore a quello pre- scritto, né utilizzare altri oggetti al posto del fusibile.
●Utilizzare sempre fusibili originali Toyota o equivalenti.Non sostituire mai un fusibile con un filo,
nemmeno come soluzione temporanea.
●Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del
sovraccarico elettrico appena possibile da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■Quando si installa il coperchio della scatola dei fusibili (vano motore:
scatola dei fusibili tipo A e tipo B)
Premere sul coperchio della scatola dei fusibili per l’installazione, dopo aver alline-ato tutti i fermagli in posizione. Altrimenti,
essi potrebbero subire danni.

394
CV Owner's Manual_Europe_M52N24_it
6-3. Manutenzione “fai da te”
Controllare la potenza in watt della lam-
padina da sostituire. ( P.465)
Anteriore
Fari (tipo a lampadina)
Luci degli indicatori di direzione
anteriori (tipo a lampadina)
Posteriore
Luce di retromarcia (tipo a lampa-
dina) (veicoli con guida a sinistra)
Luci della targa
Luce di retromarcia (tipo a lampa-
dina) (veicoli con guida a destra)
Luci degli indicatori di direzione
posteriori (tipo a lampadina)
■Luci che devono essere sostituite
da un qualsiasi concessionario
autorizzato Toyota o officina, o un
altro professionista adeguata-
mente qualificato e attrezzato
 Fari (a LED)
 Luci di posizione anteriori
 Luci degli indicatori di direzione
anteriori (a LED)
 Luci di guida diurna
 Luci degli indicatori di direzione late-
rali
 Luci di coda
 Luci di stop
 Luce di retromarcia (a LED)
 Faro retronebbia
 Luci degli indicatori di direzione
posteriori (a LED)
 Terza luce di stop
Lampadine
Potete sostituire da voi le seguenti
lampadine. Il livello di difficoltà
della sostituzione dipende dalla
lampadina. Poiché esiste il rischio
che i componenti siano danneg-
giati, è consigliabile far eseguire la
sostituzione da un qualsiasi con-
cessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e
attrezzato.
Preparazione per la sostitu-
zione di una lampadina
Ubicazione delle lampadine

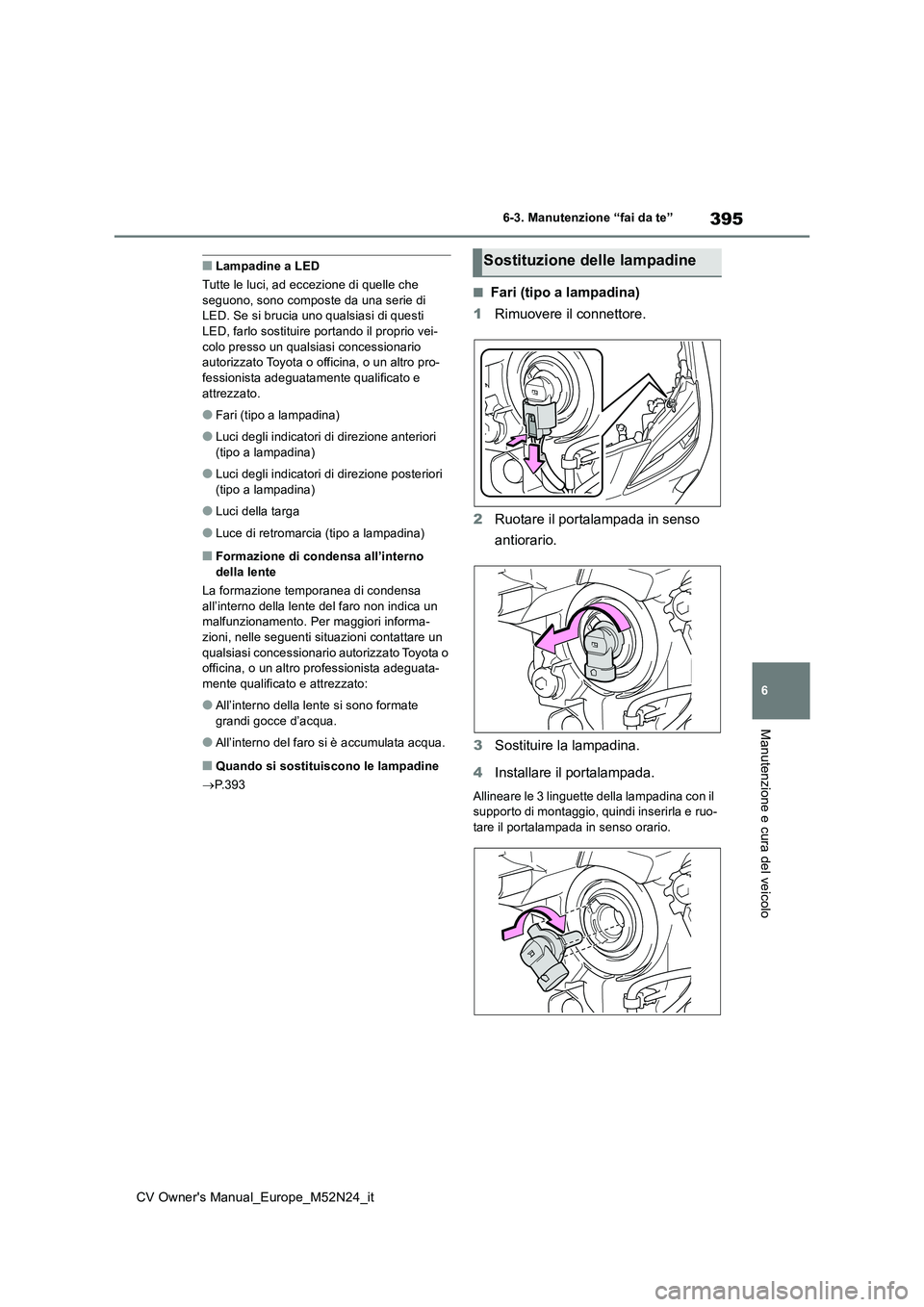

395
6
CV Owner's Manual_Europe_M52N24_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
■Lampadine a LED
Tutte le luci, ad eccezione di quelle che seguono, sono composte da una serie di LED. Se si brucia uno qualsiasi di questi
LED, farlo sostituire portando il proprio vei- colo presso un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.
●Fari (tipo a lampadina)
●Luci degli indicatori di direzione anteriori
(tipo a lampadina)
●Luci degli indicatori di direzione posteriori
(tipo a lampadina)
●Luci della targa
●Luce di retromarcia (tipo a lampadina)
■Formazione di condensa all’interno della lente
La formazione temporanea di condensa
all’interno della lente del faro non indica un malfunzionamento. Per maggiori informa-zioni, nelle seguenti situazioni contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguata-mente qualificato e attrezzato:
●All’interno della lente si sono formate grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
 P.393
■Fari (tipo a lampadina)
1 Rimuovere il connettore.
2 Ruotare il portalampada in senso
antiorario.
3 Sostituire la lampadina.
4 Installare il portalampada.
Allineare le 3 linguette della lampadina con il supporto di montaggio, quindi inserirla e ruo-
tare il portalampada in senso orario.
Sostituzione delle lampadine

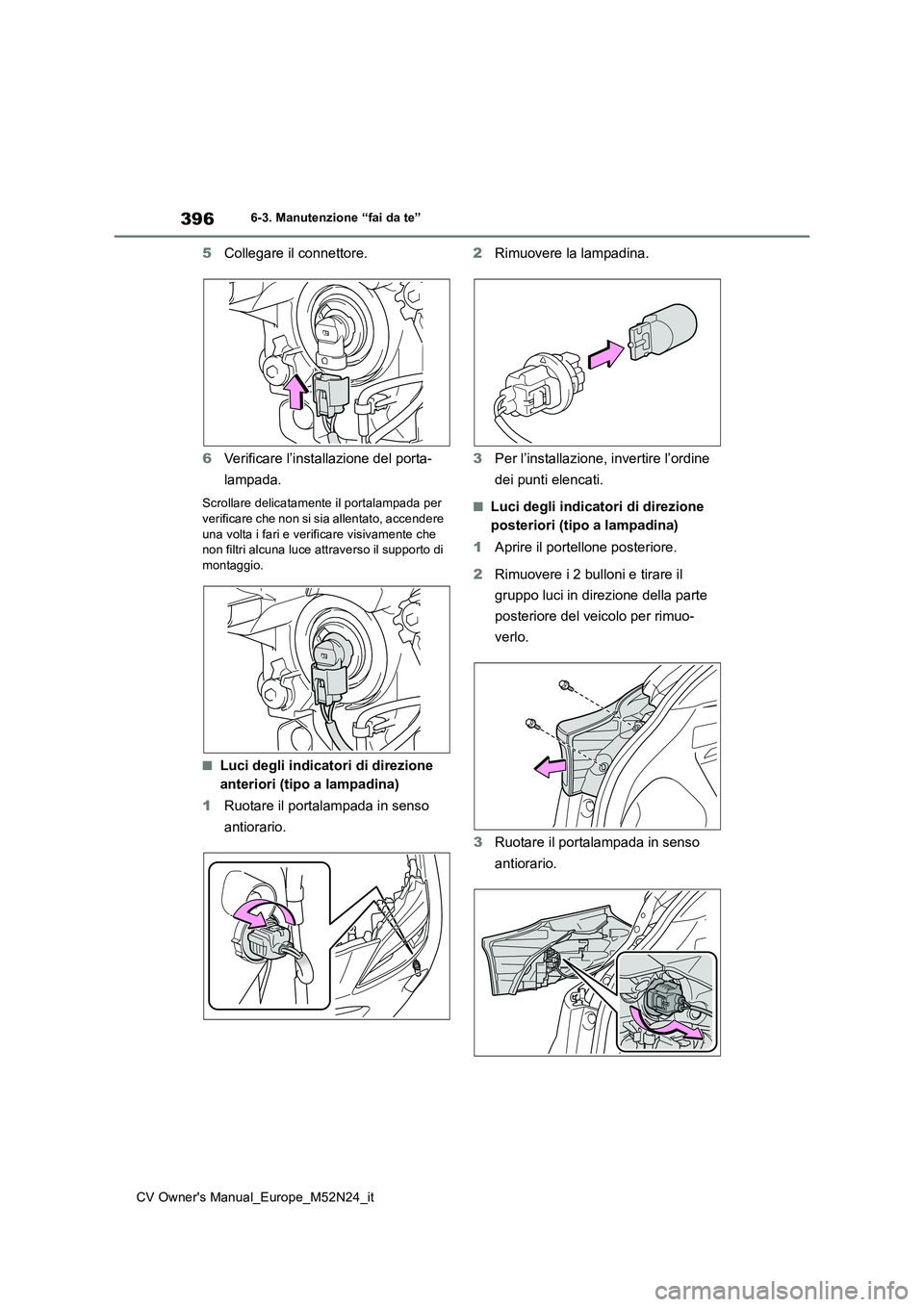

396
CV Owner's Manual_Europe_M52N24_it
6-3. Manutenzione “fai da te”
5Collegare il connettore.
6 Verificare l’installazione del porta-
lampada.
Scrollare delicatamente il portalampada per verificare che non si sia allentato, accendere
una volta i fari e verificare visivamente che non filtri alcuna luce attraverso il supporto di
montaggio.
■Luci degli indicatori di direzione
anteriori (tipo a lampadina)
1 Ruotare il portalampada in senso
antiorario.
2 Rimuovere la lampadina.
3 Per l’installazione, invertire l’ordine
dei punti elencati.
■Luci degli indicatori di direzione
posteriori (tipo a lampadina)
1 Aprire il portellone posteriore.
2 Rimuovere i 2 bulloni e tirare il
gruppo luci in direzione della parte
posteriore del veicolo per rimuo-
verlo.
3 Ruotare il portalampada in senso
antiorario.

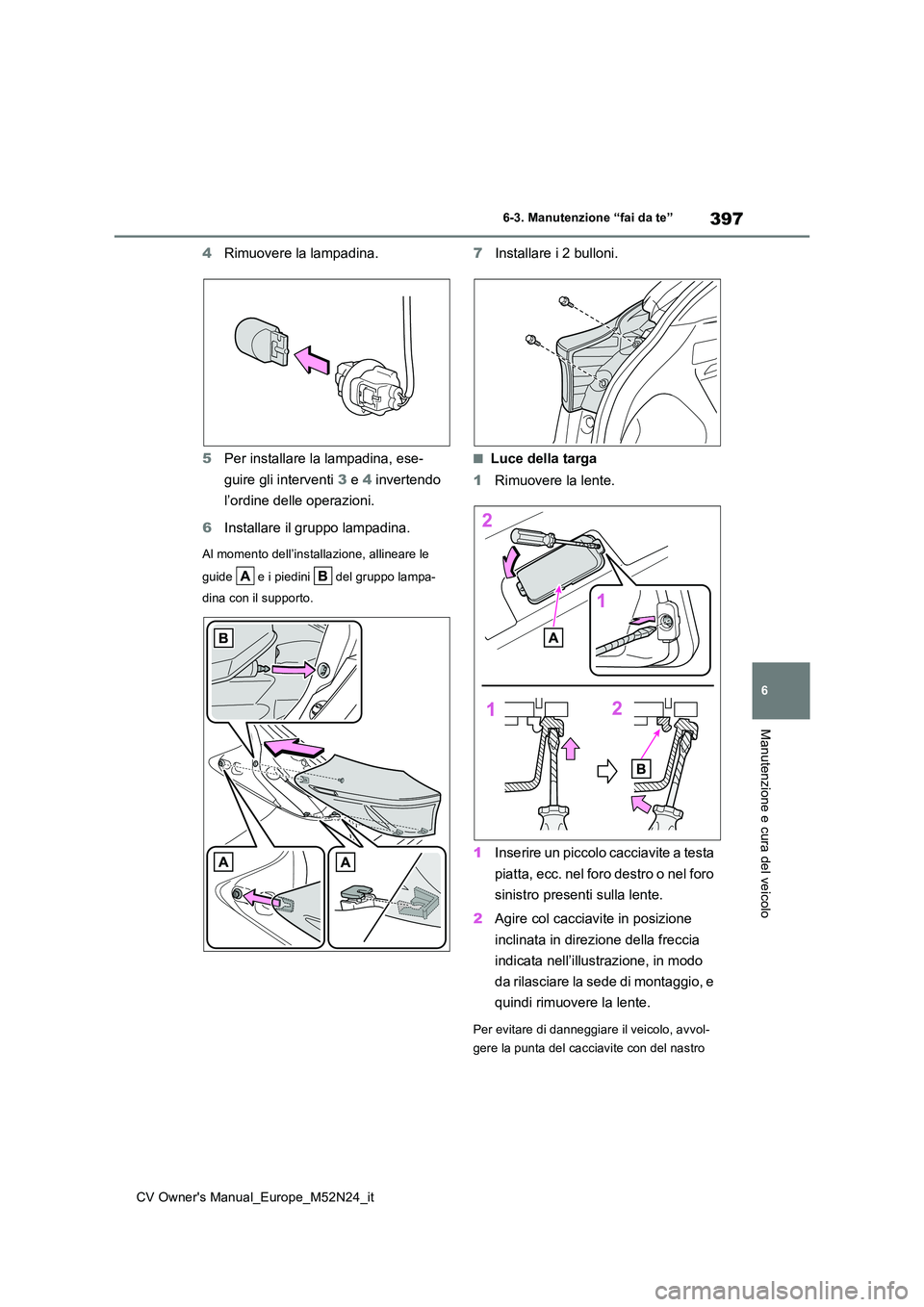

397
6
CV Owner's Manual_Europe_M52N24_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
4Rimuovere la lampadina.
5 Per installare la lampadina, ese-
guire gli interventi 3 e 4 invertendo
l’ordine delle operazioni.
6 Installare il gruppo lampadina.
Al momento dell’installazione, allineare le
guide e i piedini del gruppo lampa-
dina con il supporto.
7 Installare i 2 bulloni.
■Luce della targa
1 Rimuovere la lente.
1 Inserire un piccolo cacciavite a testa
piatta, ecc. nel foro destro o nel foro
sinistro presenti sulla lente.
2 Agire col cacciavite in posizione
inclinata in direzione della freccia
indicata nell’illustrazione, in modo
da rilasciare la sede di montaggio, e
quindi rimuovere la lente.
Per evitare di danneggiare il veicolo, avvol-
gere la punta del cacciavite con del nastro

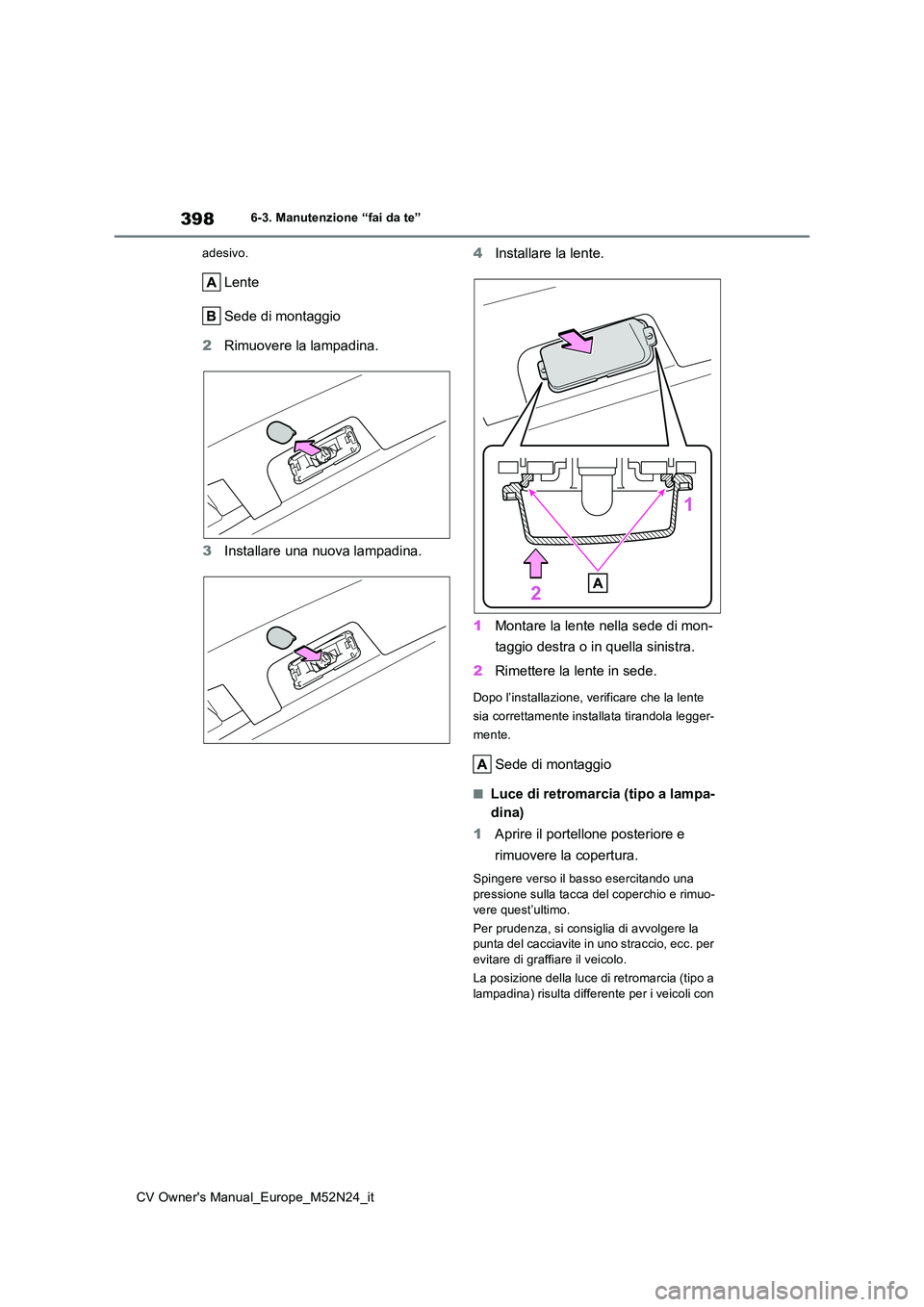

398
CV Owner's Manual_Europe_M52N24_it
6-3. Manutenzione “fai da te”
adesivo.
Lente
Sede di montaggio
2 Rimuovere la lampadina.
3 Installare una nuova lampadina.
4 Installare la lente.
1 Montare la lente nella sede di mon-
taggio destra o in quella sinistra.
2 Rimettere la lente in sede.
Dopo l’installazione, verificare che la lente
sia correttamente installata tirandola legger-
mente.
Sede di montaggio
■Luce di retromarcia (tipo a lampa-
dina)
1 Aprire il portellone posteriore e
rimuovere la copertura.
Spingere verso il basso esercitando una
pressione sulla tacca del coperchio e rimuo- vere quest’ultimo.
Per prudenza, si consiglia di avvolgere la punta del cacciavite in uno straccio, ecc. per
evitare di graffiare il veicolo.
La posizione della luce di retromarcia (tipo a lampadina) risulta differente per i veicoli con
