TOYOTA YARIS CROSS 2022 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2022, Model line: YARIS CROSS, Model: TOYOTA YARIS CROSS 2022Pages: 620, velikost PDF: 28.66 MB
Page 81 of 620

79
2
CV Owner's Manual_Europe_M52N20_cz

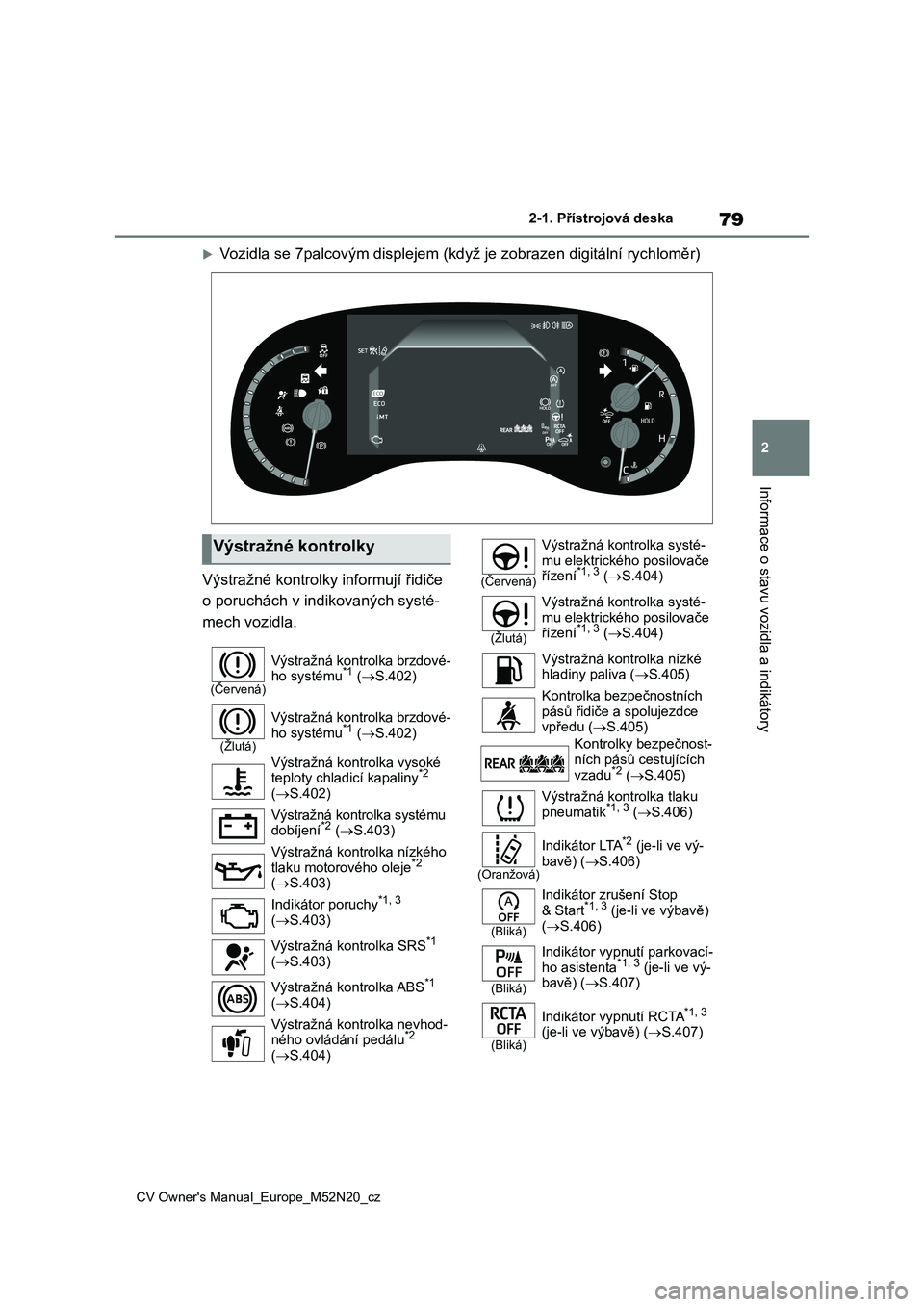

2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Vozidla se 7palcovým displejem (když je zobrazen digitální rychloměr)
Výstražné kontrolky informují řidiče
o poruchách v indikovaných systé-
mech vozidla.
Výstražné kontrolky
(Červená)
Výstražná kontrolka brzdové- ho systému*1 ( S.402)
(Žlutá)
Výstražná kontrolka brzdové-
ho systému*1 ( S.402)
Výstražná kontrolka vysoké teploty chladicí kapaliny*2
( S.402)
Výstražná kontrolka systému dobíjení*2 ( S.403)
Výstražná kontrolka nízkého
tlaku motorového oleje*2 ( S.403)
Indikátor poruchy*1, 3
( S.403)
Výstražná kontrolka SRS*1 ( S.403)
Výstražná kontrolka ABS*1
( S.404)
Výstražná kontrolka nevhod- ného ovládání pedálu*2
( S.404)
(Červená)
Výstražná kontrolka systé-
mu elektrického posilovače řízení*1, 3 ( S.404)
(Žlutá)
Výstražná kontrolka systé-
mu elektrického posilovače
řízení*1, 3 ( S.404)
Výstražná kont rolka nízké hladiny paliva ( S.405)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce vpředu ( S.405)
Kontrolky bezpečnost- ních pásů cestujících
vzadu*2 ( S.405)
Výstražná kontrolka tlaku pneumatik*1, 3 ( S.406)
(Oranžová)
Indikátor LTA*2 (je-li ve vý- bavě) ( S.406)
(Bliká)
Indikátor zrušení Stop & Start*1, 3 (je-li ve výbavě)
( S.406)
(Bliká)
Indikátor vypnutí parkovací-
ho asistenta*1, 3 (je-li ve vý- bavě) ( S.407)
(Bliká)
Indikátor vypnutí RCTA*1, 3 (je-li ve výbavě) ( S.407)

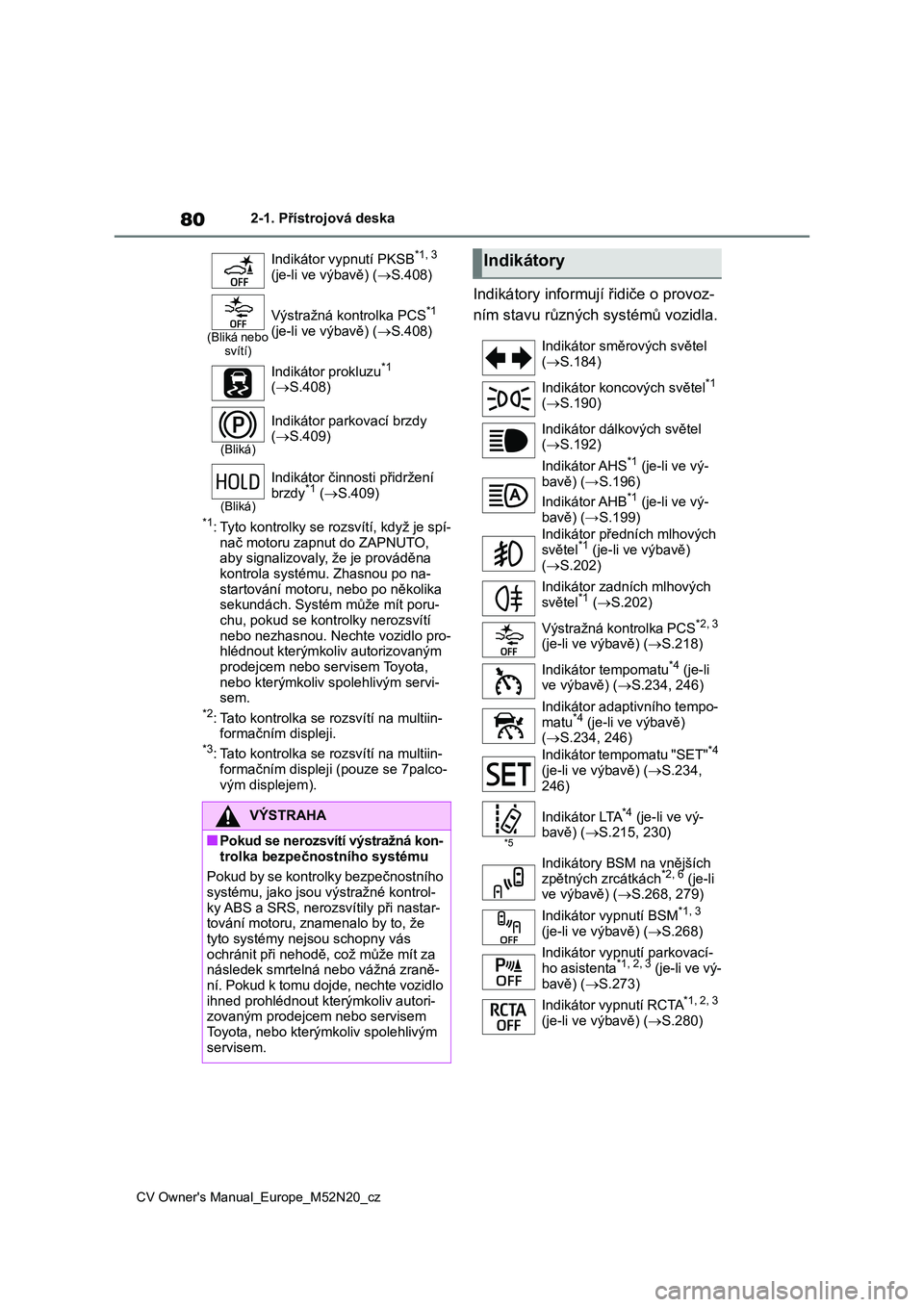

Page 82 of 620

80
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
*1: Tyto kontrolky se rozsvítí, když je spí- nač motoru zapnut do ZAPNUTO,
aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování motoru, nebo po několika sekundách. Systém může mít poru-
chu, pokud se kont rolky nerozsvítí
nebo nezhasnou. Nechte vozidlo pro- hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi- sem.*2: Tato kontrolka se rozsvítí na multiin-
formačním displeji.*3: Tato kontrolka se rozsvítí na multiin-
formačním displeji (pouze se 7palco-
vým displejem).
Indikátory informují řidiče o provoz-
ním stavu různých systémů vozidla.
Indikátor vypnutí PKSB*1, 3
(je-li ve výbavě) ( S.408)
(Bliká nebo svítí)
Výstražná kontrolka PCS*1
(je-li ve výbavě) ( S.408)
Indikátor prokluzu*1
( S.408)
(Bliká)
Indikátor parkovací brzdy ( S.409)
(Bliká)
Indikátor činnosti přidržení
brzdy*1 ( S.409)
VÝSTRAHA
■Pokud se nerozsvítí výstražná kon-
trolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního
systému, jako jsou výstražné kontrol- ky ABS a SRS, nero zsvítily při nastar-
tování motoru, znamenalo by to, že
tyto systémy nej sou schopny vás ochránit při nehodě, což může mít za
následek smrtelná nebo vážná zraně-
ní. Pokud k tomu dojde, nechte vozidlo ihned prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
Indikátory
Indikátor směrových světel
( S.184)
Indikátor koncových světel*1
( S.190)
Indikátor dálkových světel ( S.192)
Indikátor AHS*1 (je-li ve vý-
bavě) (→S.196)
Indikátor AHB*1 (je-li ve vý-
bavě) (→S.199)
Indikátor předních mlhových
světel*1 (je-li ve výbavě)
( S.202)
Indikátor zadních mlhových
světel*1 ( S.202)
Výstražná kontrolka PCS*2, 3
(je-li ve výbavě) ( S.218)
Indikátor tempomatu*4 (je-li ve výbavě) ( S.234, 246)
Indikátor adaptivního tempo-
matu*4 (je-li ve výbavě) ( S.234, 246)
Indikátor temp omatu "SET"*4 (je-li ve výbavě) ( S.234,
246)
*5
Indikátor LTA*4 (je-li ve vý- bavě) ( S.215, 230)
Indikátory BSM na vnějších
zpětných zrcátkách*2, 6 (je-li ve výbavě) ( S.268, 279)
Indikátor vypnutí BSM*1, 3
(je-li ve výbavě) ( S.268)
Indikátor vypnutí parkovací-
ho asistenta*1, 2, 3 (je-li ve vý-
bavě) ( S.273)
Indikátor vypnutí RCTA*1, 2, 3
(je-li ve výbavě) ( S.280)

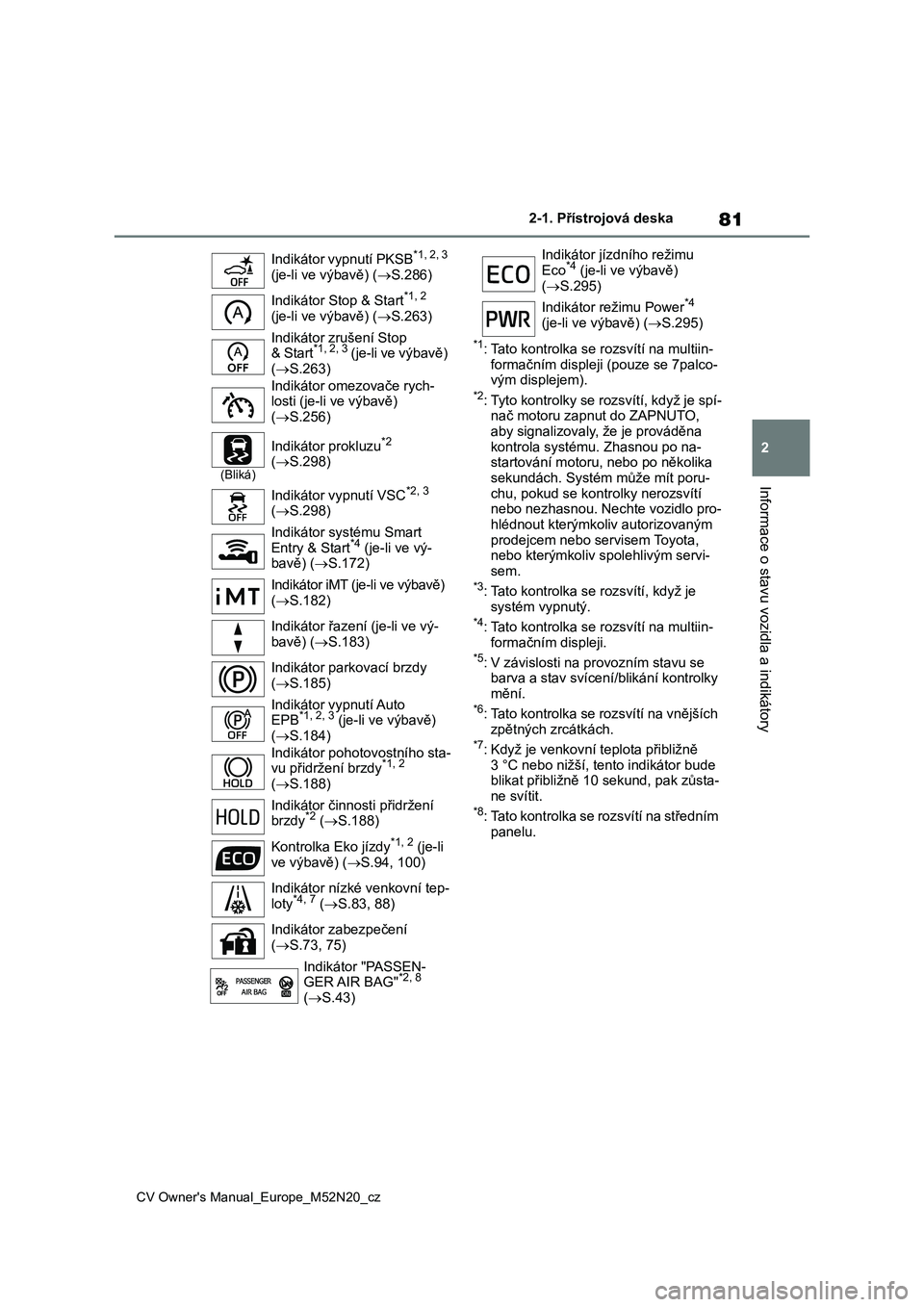

Page 83 of 620

81
2
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
*1: Tato kontrolka se rozsvítí na multiin-
formačním displeji (pouze se 7palco- vým displejem).*2: Tyto kontrolky se rozsvítí, když je spí-
nač motoru zapnut do ZAPNUTO, aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po na-
startování motoru, nebo po několika sekundách. Systé m může mít poru-
chu, pokud se ko ntrolky nerozsvítí
nebo nezhasnou. Nechte vozidlo pro- hlédnout kterýmkoliv autorizovaným
prodejcem nebo se rvisem Toyota,
nebo kterýmkoliv spolehlivým servi- sem.*3: Tato kontrolka se rozsvítí, když je
systém vypnutý.*4: Tato kontrolka se r ozsvítí na multiin-
formačním displeji.*5: V závislosti na pr ovozním stavu se barva a stav svícení /blikání kontrolky
mění.*6: Tato kontrolka se rozsvítí na vnějších zpětných zrcátkách.*7: Když je venkovní teplota přibližně
3 °C nebo nižší, tento indikátor bude blikat přibližně 10 sekund, pak zůsta-
ne svítit.*8: Tato kontrolka se rozsvítí na středním panelu.
Indikátor vypnutí PKSB*1, 2, 3
(je-li ve výbavě) ( S.286)
Indikátor Stop & Start*1, 2 (je-li ve výbavě) ( S.263)
Indikátor zrušení Stop
& Start*1, 2, 3 (je-li ve výbavě) ( S.263)
Indikátor omezovače rych- losti (je-li ve výbavě)
( S.256)
(Bliká)
Indikátor prokluzu*2
( S.298)
Indikátor vypnutí VSC*2, 3
( S.298)
Indikátor systému Smart
Entry & Start*4 (je-li ve vý-
bavě) ( S.172)
Indikátor iMT (je-li ve výbavě)
( S.182)
Indikátor řazení (je-li ve vý-
bavě) ( S.183)
Indikátor parkovací brzdy
( S.185)
Indikátor vypnutí Auto EPB*1, 2, 3 (je-li ve výbavě)
( S.184)
Indikátor pohotovostního sta- vu přidržení brzdy*1, 2
( S.188)
Indikátor činnosti přidržení brzdy*2 ( S.188)
Kontrolka Eko jízdy*1, 2 (je-li
ve výbavě) ( S.94, 100)
Indikátor nízké venkovní tep- loty*4, 7 ( S.83, 88)
Indikátor zabezpečení
( S.73, 75)
Indikátor "PASSEN- GER AIR BAG"*2, 8
( S.43)
Indikátor jízdního režimu Eco*4 (je-li ve výbavě)
( S.295)
Indikátor režimu Power*4 (je-li ve výbavě) ( S.295)

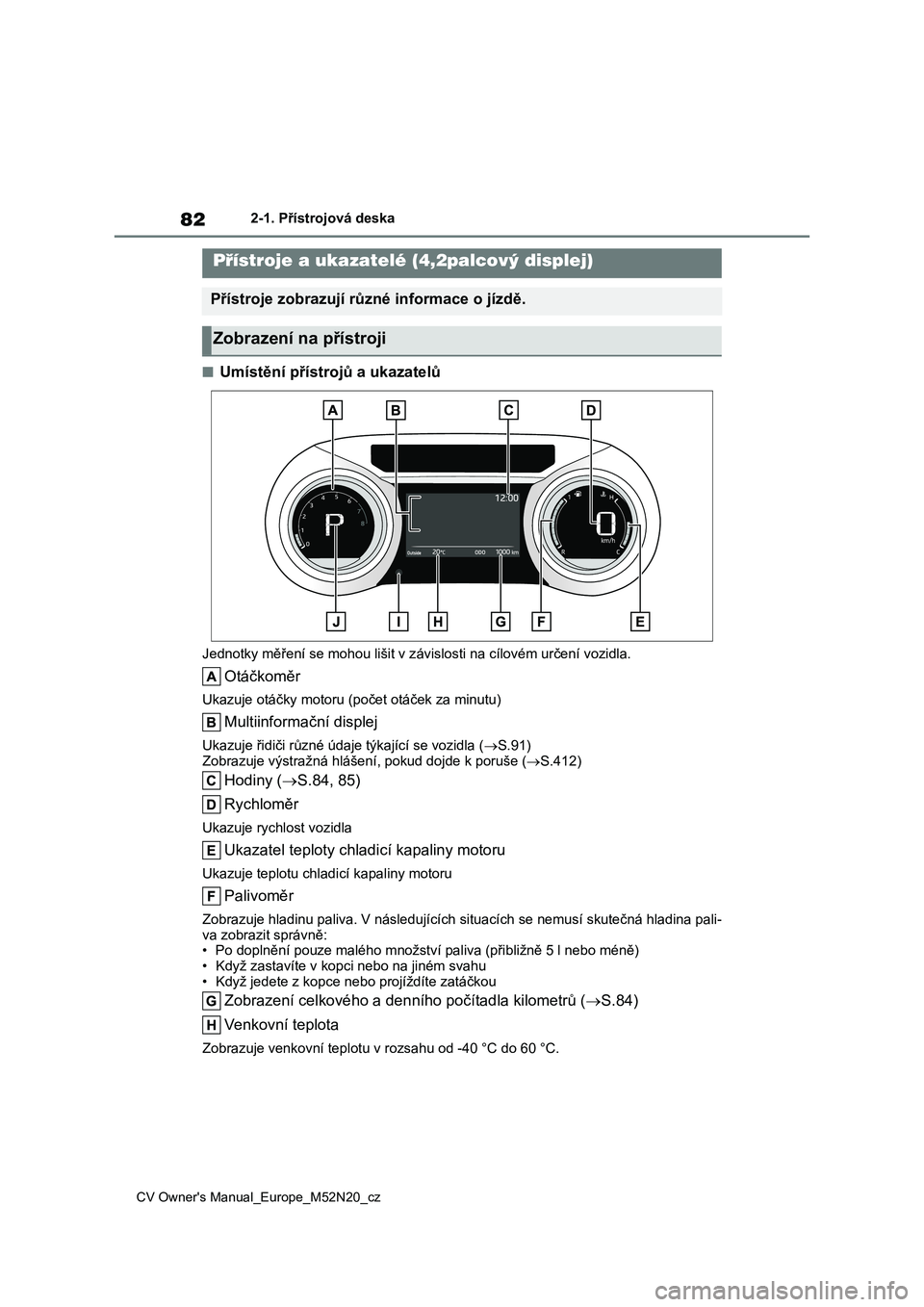

Page 84 of 620

82
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
■Umístění přístrojů a ukazatelů
Jednotky měření se mohou lišit v závislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla (S.91) Zobrazuje výstražná hlášení, pokud dojde k poruše (S.412)
Hodiny (S.84, 85)
Rychloměr
Ukazuje rychlost vozidla
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Palivoměr
Zobrazuje hladinu paliva. V násle dujících situacích se nemusí skutečná hladina pali-
va zobrazit správně:
• Po doplnění pouze malého množst ví paliva (přibližně 5 l nebo méně) • Když zastavíte v ko pci nebo na jiném svahu
• Když jedete z kopce nebo projíždíte zatáčkou
Zobrazení celkového a denní ho počítadla kilometrů (S.84)
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 60 °C.
Přístroje a ukazatelé (4,2palcový displej)
Přístroje zobrazují různé informace o jízdě.
Zobrazení na přístroji

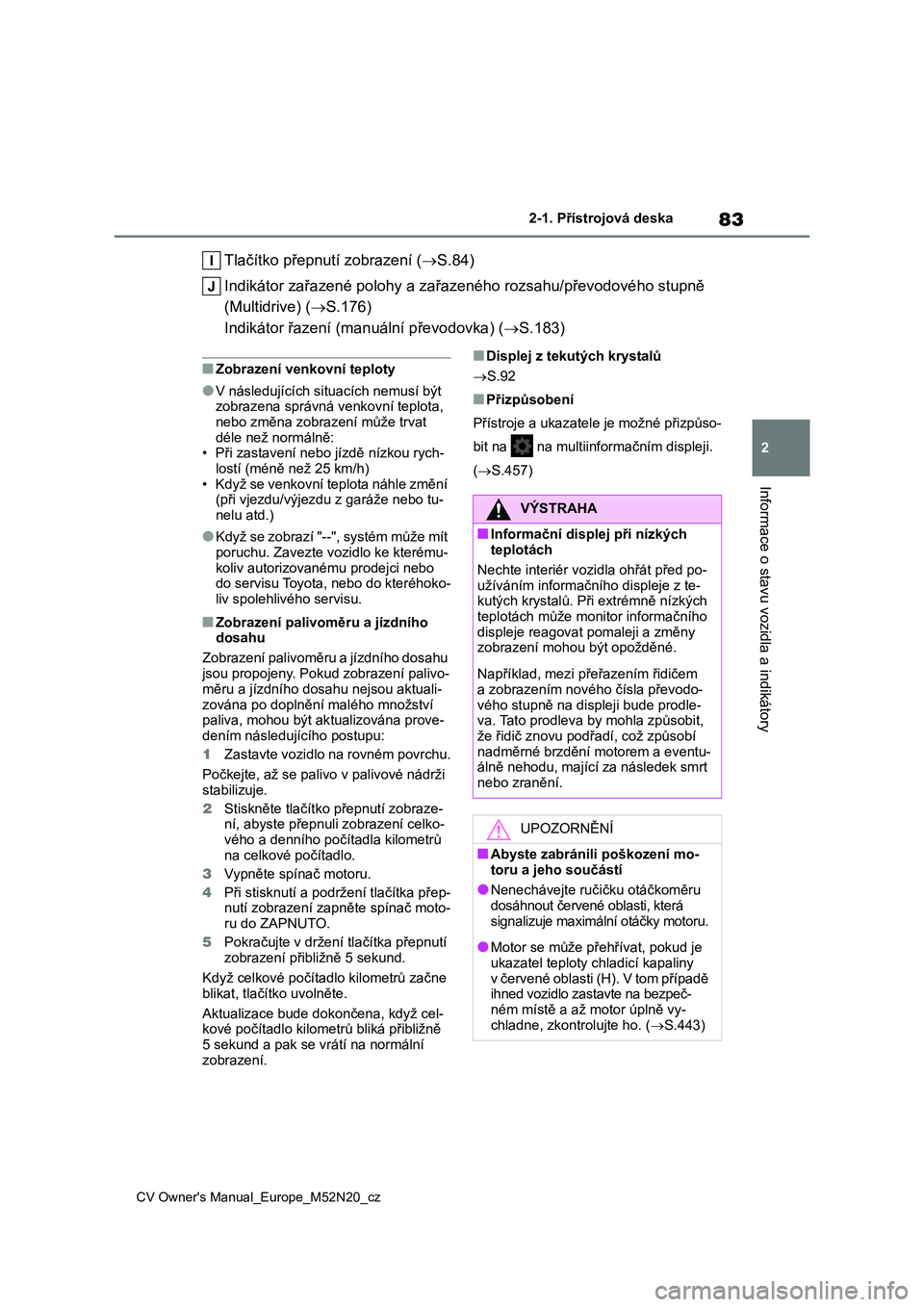

Page 85 of 620

83
2
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Tlačítko přepnutí zobrazení (S.84)
Indikátor zařazené polohy a zařa zeného rozsahu/převodového stupně
(Multidrive) ( S.176)
Indikátor řazení (m anuální převodovka) (S.183)
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat
déle než normálně: • Při zastavení nebo jízdě nízkou rych-
lostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo tu-
nelu atd.)
●Když se zobrazí "--", systém může mít
poruchu. Zavezte vozidlo ke kterému-
koliv autori zovanému prodejci nebo do servisu Toyota, nebo do kteréhoko-
liv spolehlivého servisu.
■Zobrazení palivoměru a jízdního
dosahu
Zobrazení palivoměru a jízdního dosahu
jsou propojeny. Pokud zobrazení palivo-
měru a jízdního dosahu nejsou aktuali-
zována po doplnění malého množství paliva, mohou být ak tualizována prove-
dením následujícího postupu:
1 Zastavte vozidlo na rovném povrchu.
Počkejte, až se palivo v palivové nádrži stabilizuje.
2 Stiskněte tlačítko přepnutí zobraze-
ní, abyste přepnuli zobrazení celko-
vého a denního poč ítadla kilometrů na celkové počítadlo.
3 Vypněte spínač motoru.
4 Při stisknutí a podržení tlačítka přep-
nutí zobrazení zapněte spínač moto-
ru do ZAPNUTO.
5 Pokračujte v držení tlačítka přepnutí zobrazení přibližně 5 sekund.
Když celkové počítad lo kilometrů začne
blikat, tlačítko uvolněte.
Aktualizace bude dok ončena, když cel-
kové počítadlo kilometrů bliká přibližně
5 sekund a pak se vr átí na normální zobrazení.
■Displej z tekutých krystalů
S.92
■Přizpůsobení
Přístroje a ukazatele je možné přizpůso-
bit na na multiinformačním displeji.
( S.457)
VÝSTRAHA
■Informační displej při nízkých teplotách
Nechte interiér vozidla ohřát před po-
užíváním informačn ího displeje z te- kutých krystalů. Při extrémně nízkých
teplotách může moni tor informačního
displeje reagovat pomaleji a změny zobrazení mohou být opožděné.
Například, mezi přeřazením řidičem a zobrazením nového čísla převodo-
vého stupně na displeji bude prodle-
va. Tato prodleva by mohla způsobit, že řidič znovu pod řadí, což způsobí
nadměrné brzdění motorem a eventu-
álně nehodu, mající za následek smrt nebo zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození mo-
toru a jeho součástí
●Nenechávejte ruč ičku otáčkoměru
dosáhnout červené oblasti, která
signalizuje maximá lní otáčky motoru.
●Motor se může přehřívat, pokud je
ukazatel teploty chladicí kapaliny v červené oblasti (H). V tom případě
ihned vozidlo zastavte na bezpeč-
ném místě a až motor úplně vy- chladne, zkontrolujte ho. ( S.443)

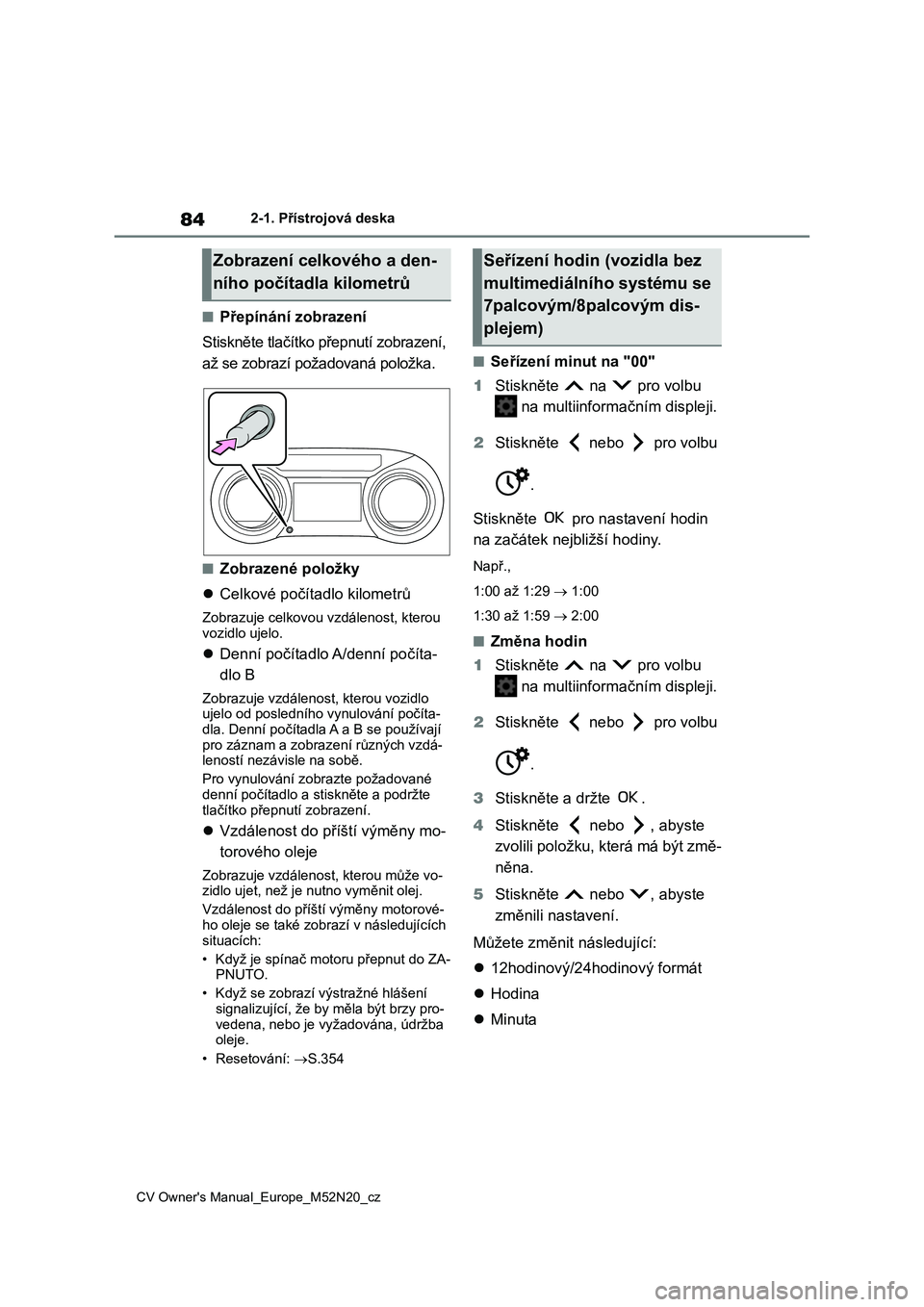

Page 86 of 620

84
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
■Přepínání zobrazení
Stiskněte tlačítko přepnutí zobrazení,
až se zobrazí požadovaná položka.
■Zobrazené položky
Celkové počítadlo kilometrů
Zobrazuje celkovou vzdálenost, kterou
vozidlo ujelo.
Denní počítadlo A/denní počíta-
dlo B
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulování počíta-
dla. Denní počítadla A a B se používají
pro záznam a zobrazení různých vzdá- leností nezávisle na sobě.
Pro vynulování zobrazte požadované
denní počítadlo a st iskněte a podržte
tlačítko přepnutí zobrazení.
Vzdálenost do příští výměny mo-
torového oleje
Zobrazuje vzdálenost, kterou může vo- zidlo ujet, než je nu tno vyměnit olej.
Vzdálenost do příští výměny motorové-
ho oleje se také zobrazí v následujících
situacích:
• Když je spínač mot oru přepnut do ZA- PNUTO.
• Když se zobrazí výstražné hlášení
signalizující, že by měla být brzy pro-
vedena, nebo je vyž adována, údržba oleje.
• Resetování: S.354
■Seřízení minut na "00"
1 Stiskněte na pro volbu
na multiinform ačním displeji.
2 Stiskněte nebo pro volbu
.
Stiskněte pro nastavení hodin
na začátek nejbližší hodiny.
Např.,
1:00 až 1:29 1:00
1:30 až 1:59 2:00
■Změna hodin
1 Stiskněte na pro volbu
na multiinform ačním displeji.
2 Stiskněte nebo pro volbu
.
3 Stiskněte a držte .
4 Stiskněte nebo , abyste
zvolili položku, která má být změ-
něna.
5 Stiskněte nebo , abyste
změnili nastavení.
Můžete změnit následující:
12hodinový/24hodinový formát
Hodina
Minuta
Zobrazení celkového a den-
ního počítadla kilometrů
Seřízení hodin (vozidla bez
multimediálního systému se
7palcovým/8palcovým dis-
plejem)
Page 87 of 620

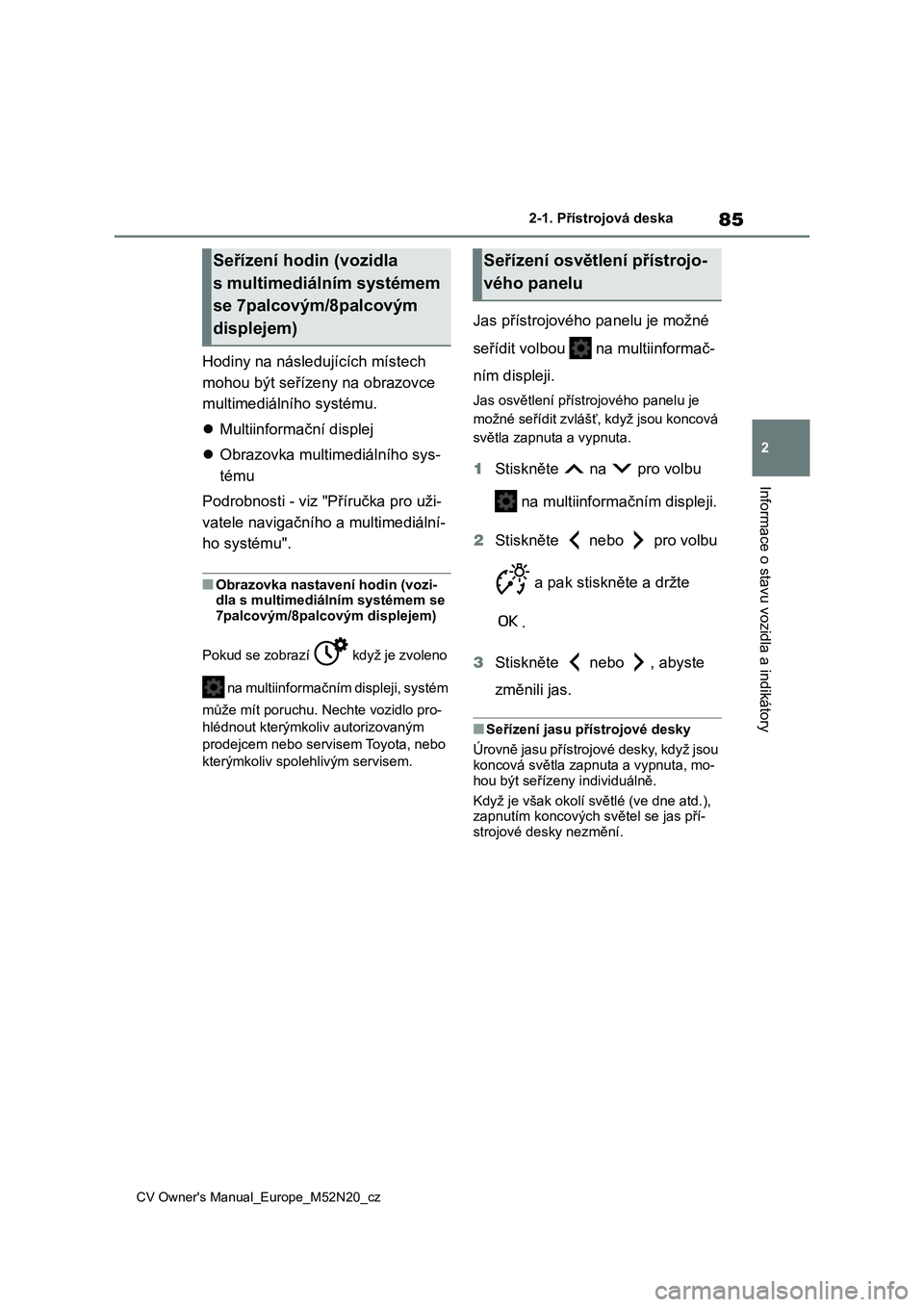

85
2
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Hodiny na následujících místech
mohou být seříze ny na obrazovce
multimediálního systému.
Multiinformační displej
Obrazovka multimediálního sys-
tému
Podrobnosti - viz "Příručka pro uži-
vatele navigačního a multimediální-
ho systému".
■Obrazovka nastavení hodin (vozi-
dla s multimediálním systémem se
7palcovým/8palcovým displejem)
Pokud se zobrazí když je zvoleno
na multiinformačním displeji, systém
může mít poruchu. Nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
Jas přístrojového panelu je možné
seřídit volbou na multiinformač-
ním displeji.
Jas osvětlení přístrojového panelu je
možné seřídit zvlášť, když jsou koncová
světla zapnuta a vypnuta.
1 Stiskněte na pro volbu
na multiinform ačním displeji.
2 Stiskněte nebo pro volbu
a pak stiskněte a držte
.
3 Stiskněte nebo , abyste
změnili jas.
■Seřízení jasu přístrojové desky
Úrovně jasu přístrojové desky, když jsou koncová světla zapnuta a vypnuta, mo-
hou být seřízeny individuálně.
Když je však okolí svě tlé (ve dne atd.), zapnutím koncových světel se jas pří-
strojové desky nezmění.
Seřízení hodin (vozidla
s multimediálním systémem
se 7palcovým/8palcovým
displejem)
Seřízení osvětlení přístrojo-
vého panelu
Page 88 of 620

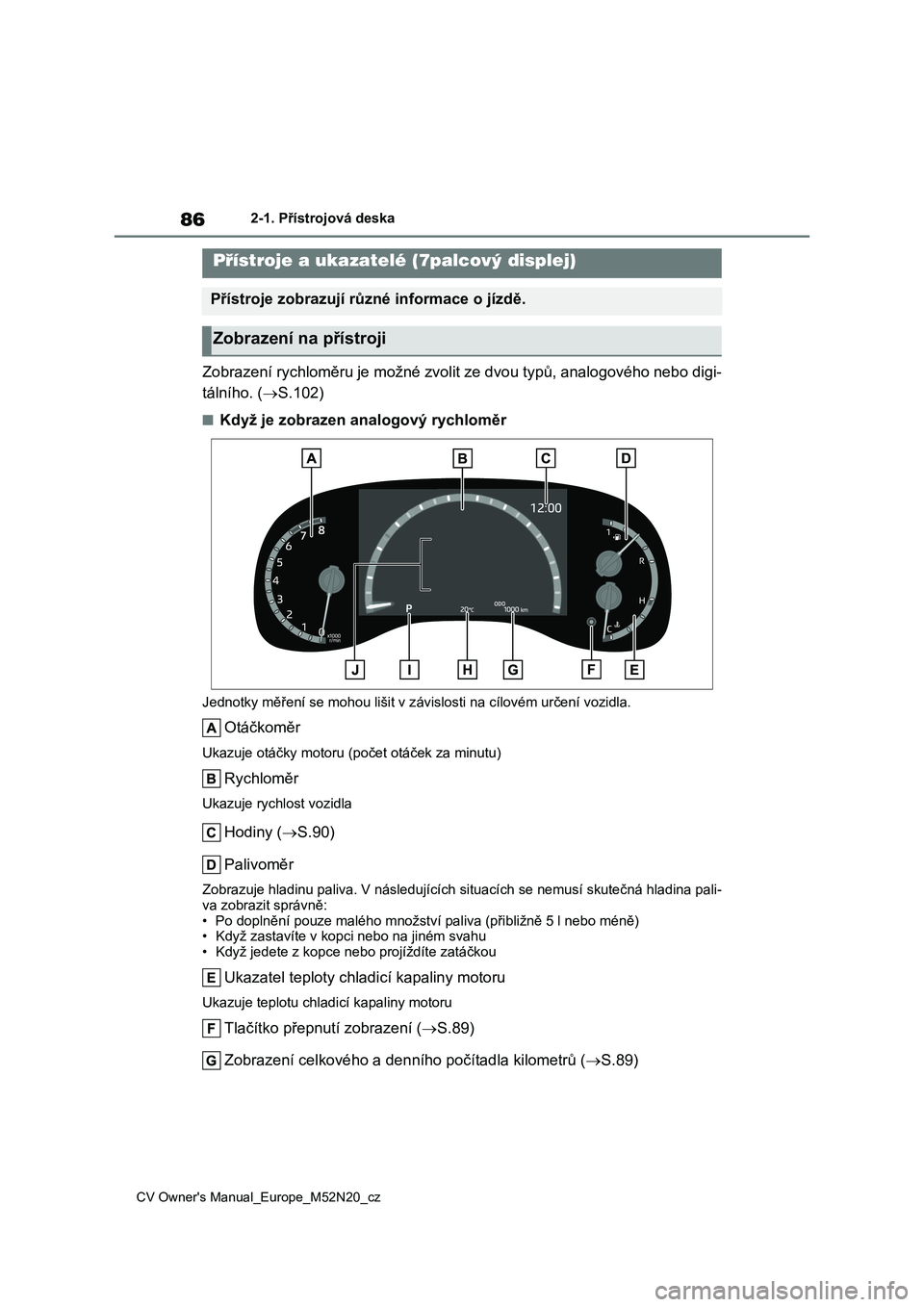

86
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
Zobrazení rychloměru je možné zvolit ze dvou typů, analogového nebo digi-
tálního. ( S.102)
■Když je zobrazen analogový rychloměr
Jednotky měření se mohou lišit v závislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Rychloměr
Ukazuje rychlost vozidla
Hodiny (S.90)
Palivoměr
Zobrazuje hladinu paliva. V násle dujících situacích se nemusí skutečná hladina pali-
va zobrazit správně: • Po doplnění pouze malého množst ví paliva (přibližně 5 l nebo méně)
• Když zastavíte v ko pci nebo na jiném svahu
• Když jedete z kopce nebo projíždíte zatáčkou
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Tlačítko přepn utí zobrazení (S.89)
Zobrazení celkového a denní ho počítadla kilometrů (S.89)
Přístroje a ukazatelé (7palcový displej)
Přístroje zobrazují různé informace o jízdě.
Zobrazení na přístroji
Page 89 of 620

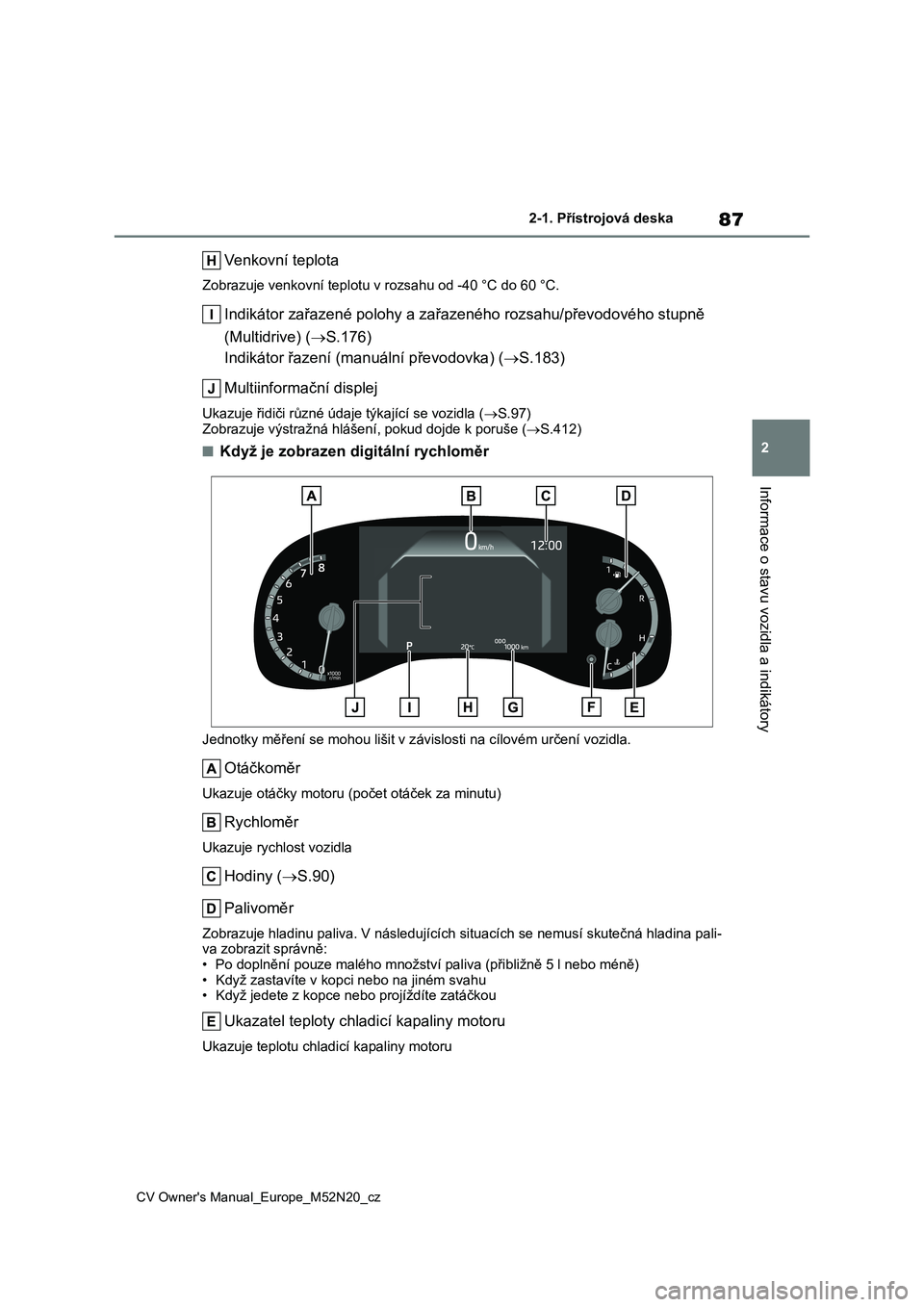

87
2
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 60 °C.
Indikátor zařazené polohy a zařazeného rozsahu/převodového stupně
(Multidrive) ( S.176)
Indikátor řazení (m anuální převodovka) (S.183)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.97)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.412)
■Když je zobrazen digitální rychloměr
Jednotky měření se mohou lišit v závislosti na cílovém určení vozidla.
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Rychloměr
Ukazuje rychlost vozidla
Hodiny (S.90)
Palivoměr
Zobrazuje hladinu paliva. V násle dujících situacích se nemusí skutečná hladina pali-
va zobrazit správně:
• Po doplnění pouze malého množst ví paliva (přibližně 5 l nebo méně) • Když zastavíte v ko pci nebo na jiném svahu
• Když jedete z kopce nebo projíždíte zatáčkou
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
Page 90 of 620

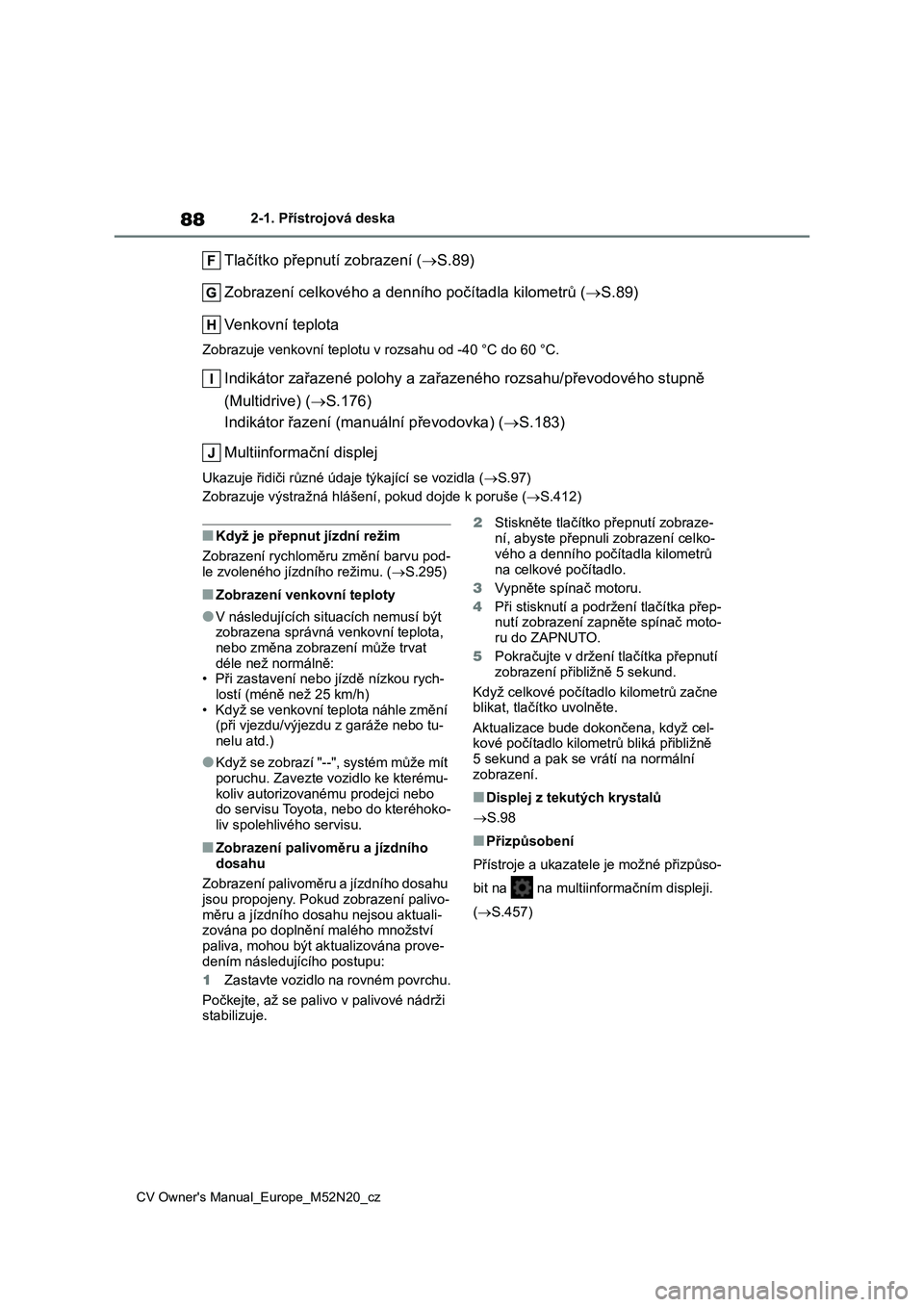

88
CV Owner's Manual_Europe_M52N20_cz
2-1. Přístrojová deska
Tlačítko přepnutí zobrazení (S.89)
Zobrazení celkového a denní ho počítadla kilometrů (S.89)
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 60 °C.
Indikátor zařazené polohy a zařazeného rozsahu/převodového stupně
(Multidrive) ( S.176)
Indikátor řazení (m anuální převodovka) (S.183)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se vozidla ( S.97)
Zobrazuje výstražná hlášení, pokud dojde k poruše (S.412)
■Když je přepnut jízdní režim
Zobrazení rychloměru změní barvu pod-
le zvoleného jízdního režimu. ( S.295)
■Zobrazení venkovní teploty
●V následujících situacích nemusí být
zobrazena správná venkovní teplota, nebo změna zobrazení může trvat
déle než normálně:
• Při zastavení nebo jízdě nízkou rych- lostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní
(při vjezdu/výjezdu z garáže nebo tu- nelu atd.)
●Když se zobrazí "--", systém může mít poruchu. Zavezte vozidlo ke kterému-
koliv autori zovanému prodejci nebo
do servisu Toyota, nebo do kteréhoko- liv spolehlivého servisu.
■Zobrazení palivoměru a jízdního
dosahu
Zobrazení palivoměru a jízdního dosahu jsou propojeny. Pokud zobrazení palivo-
měru a jízdního dosahu nejsou aktuali-
zována po doplnění malého množství paliva, mohou být ak tualizována prove-
dením následujícího postupu:
1 Zastavte vozidlo na rovném povrchu.
Počkejte, až se palivo v palivové nádrži stabilizuje.
2 Stiskněte tlačítko přepnutí zobraze-
ní, abyste přepnuli zobrazení celko-
vého a denního počítadla kilometrů
na celkové počítadlo.
3 Vypněte spínač motoru.
4 Při stisknutí a podržení tlačítka přep- nutí zobrazení zapněte spínač moto-
ru do ZAPNUTO.
5 Pokračujte v držení tlačítka přepnutí
zobrazení přibližně 5 sekund.
Když celkové počítadl o kilometrů začne
blikat, tlačítko uvolněte.
Aktualizace bude dok ončena, když cel- kové počítadlo kilometrů bliká přibližně
5 sekund a pak se vrátí na normální
zobrazení.
■Displej z tekutých krystalů
S.98
■Přizpůsobení
Přístroje a ukazatele je možné přizpůso-
bit na na multiinformačním displeji.
( S.457)
