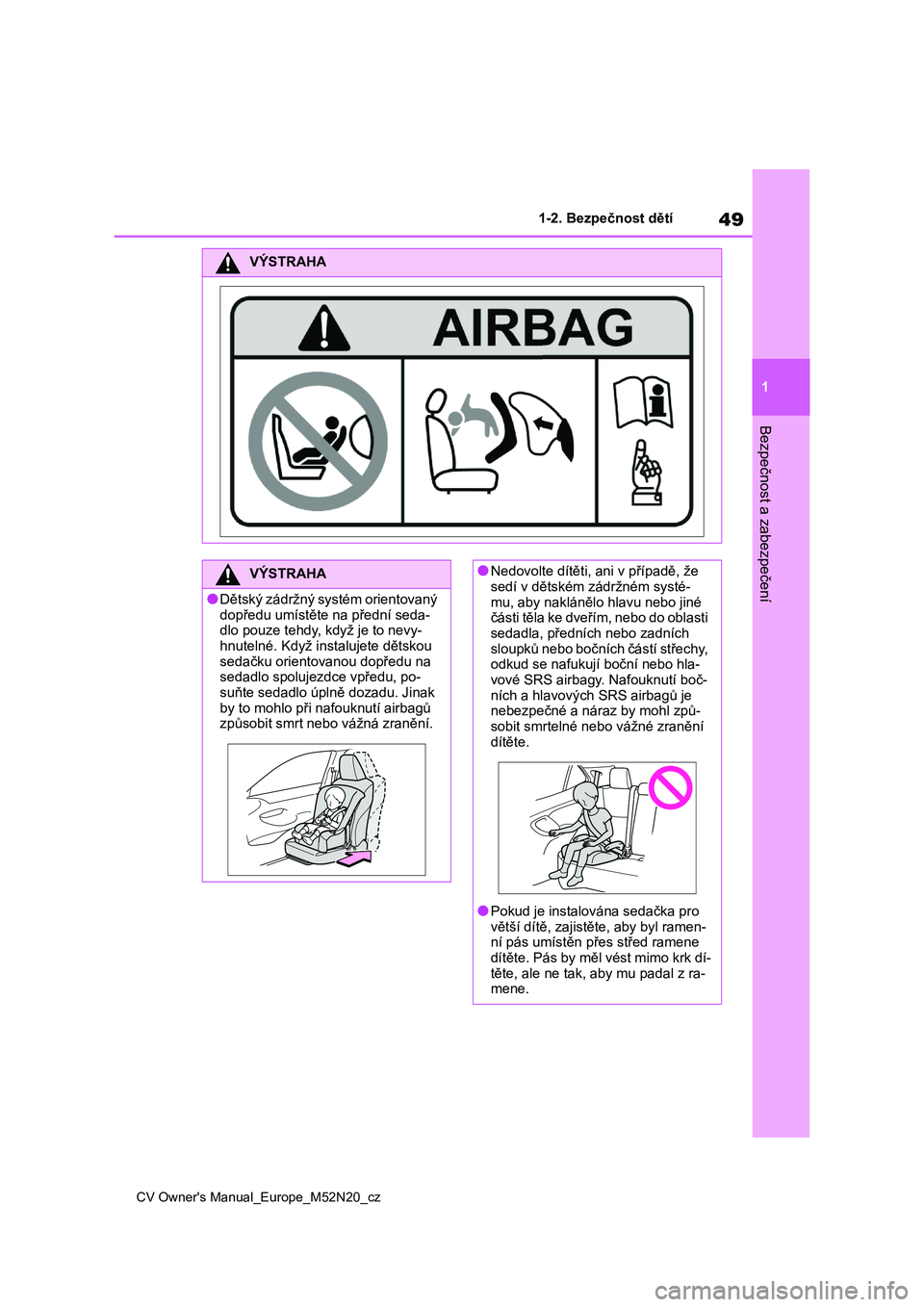

Page 51 of 620

49
1
CV Owner's Manual_Europe_M52N20_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
VÝSTRAHA
VÝSTRAHA
●Dětský zádržný systém orientovaný
dopředu umístěte na přední seda-
dlo pouze tehdy, když je to nevy- hnutelné. Když ins talujete dětskou
sedačku orientovanou dopředu na
sedadlo spolujezdce vpředu, po- suňte sedadlo úplně dozadu. Jinak
by to mohlo při nafouknutí airbagů
způsobit smrt neb o vážná zranění.
●Nedovolte dítěti, ani v případě, že
sedí v dětském zádržném systé-
mu, aby naklánělo hlavu nebo jiné
části těla ke dveřím, nebo do oblasti sedadla, předních nebo zadních
sloupků nebo bočních částí střechy,
odkud se nafukuj í boční nebo hla- vové SRS airbagy. Nafouknutí boč-
ních a hlavových SRS airbagů je
nebezpečné a náraz by mohl způ- sobit smrtelné ne bo vážné zranění
dítěte.
●Pokud je instalována sedačka pro
větší dítě, zajistět e, aby byl ramen-
ní pás umístěn přes střed ramene dítěte. Pás by měl vést mimo krk dí-
těte, ale ne tak, aby mu padal z ra-
mene.

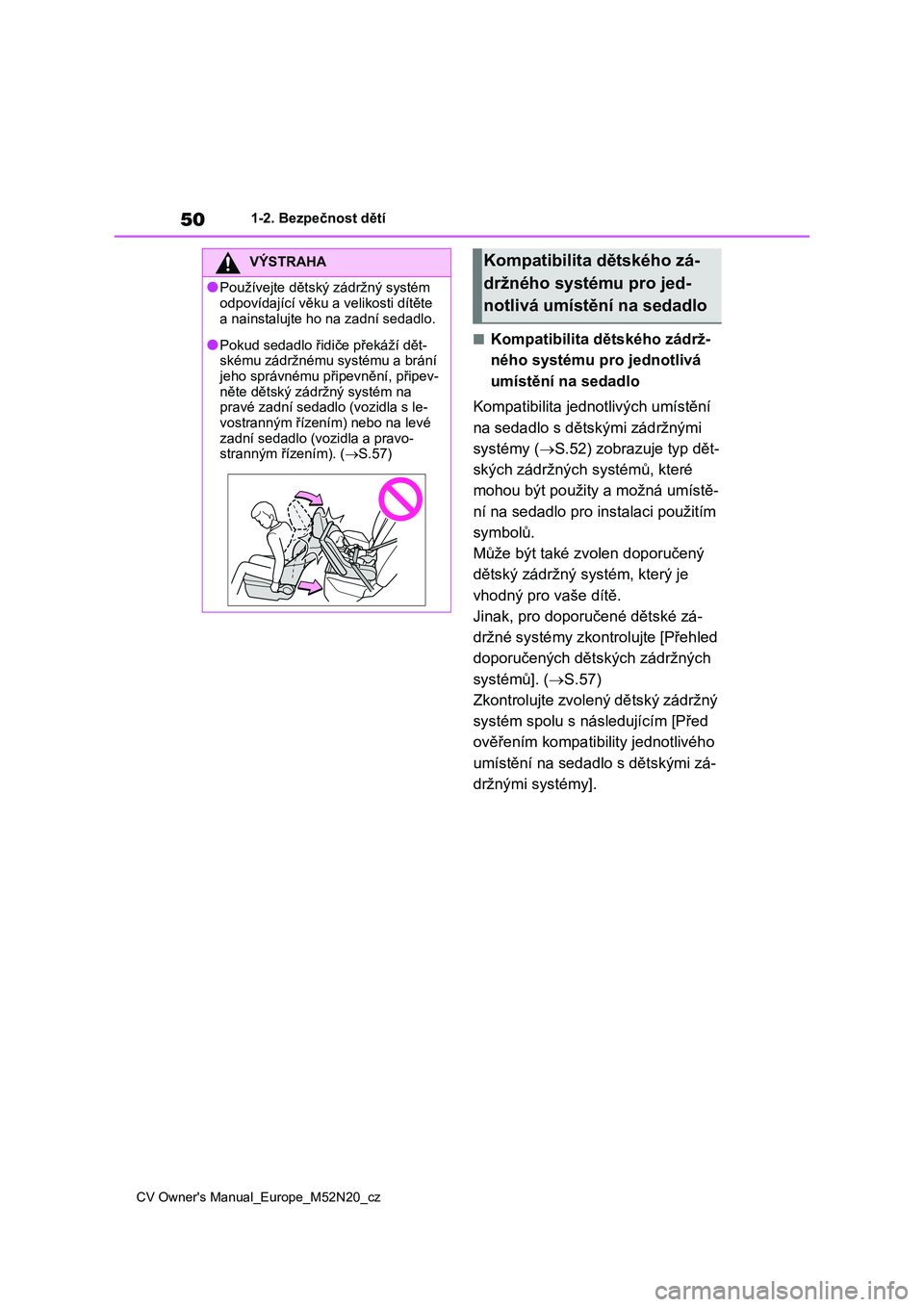

Page 52 of 620

50
CV Owner's Manual_Europe_M52N20_cz
1-2. Bezpečnost dětí
■Kompatibilita dětského zádrž-
ného systému pro jednotlivá
umístění na sedadlo
Kompatibilita jedno tlivých umístění
na sedadlo s dětskými zádržnými
systémy ( S.52) zobrazuje typ dět-
ských zádržných systémů, které
mohou být použity a možná umístě-
ní na sedadlo pro instalaci použitím
symbolů.
Může být také zvolen doporučený
dětský zádržný systém, který je
vhodný pro vaše dítě.
Jinak, pro doporučené dětské zá-
držné systémy zkontrolujte [Přehled
doporučených dětských zádržných
systémů]. ( S.57)
Zkontrolujte zvolený dětský zádržný
systém spolu s následujícím [Před
ověřením kompatibi lity jednotlivého
umístění na sedadlo s dětskými zá-
držnými systémy].
VÝSTRAHA
●Používejte dětský zádržný systém
odpovídající věku a velikosti dítěte
a nainstalujte ho na zadní sedadlo.
●Pokud sedadlo řidiče překáží dět-
skému zádržnému systému a brání jeho správnému připevnění, připev-
něte dětský zádržný systém na
pravé zadní sedadlo (vozidla s le-
vostranným řízením) nebo na levé zadní sedadlo (vozidla a pravo-
stranným řízením). ( S.57)
Kompatibilita dětského zá-
držného systému pro jed-
notlivá umístění na sedadlo

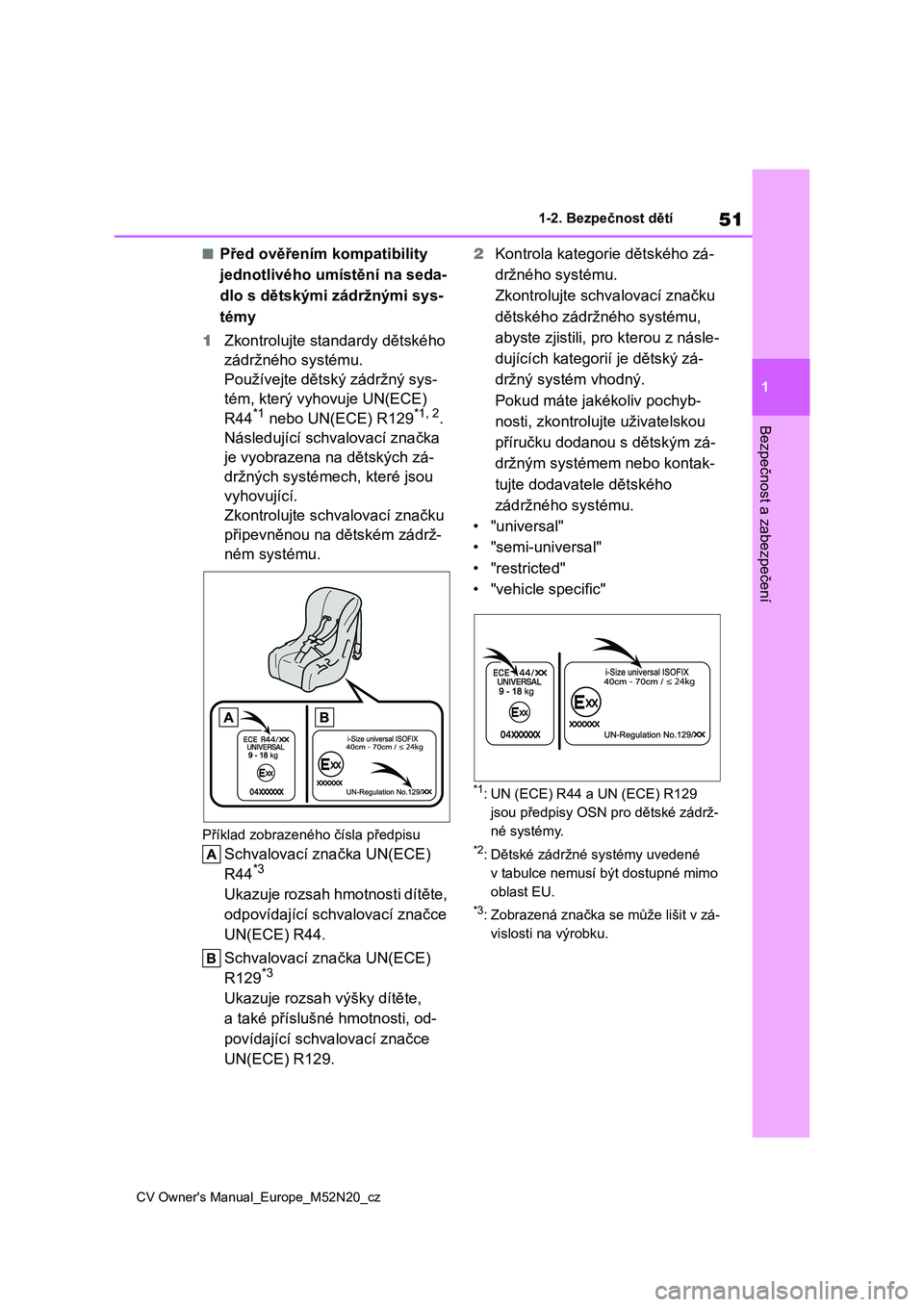

Page 53 of 620

51
1
CV Owner's Manual_Europe_M52N20_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Před ověřením kompatibility
jednotlivého umístění na seda-
dlo s dětskými zádržnými sys-
témy
1 Zkontrolujte standardy dětského
zádržného systému.
Používejte dětský zádržný sys-
tém, který vyhovuje UN(ECE)
R44*1 nebo UN(ECE) R129*1, 2.
Následující schvalovací značka
je vyobrazena na dětských zá-
držných systémech, které jsou
vyhovující.
Zkontrolujte schvalovací značku
připevněnou na dětském zádrž-
ném systému.
Příklad zobrazeného čísla předpisu
Schvalovací značka UN(ECE)
R44*3
Ukazuje rozsah hmotnosti dítěte,
odpovídající schvalovací značce
UN(ECE) R44.
Schvalovací značka UN(ECE)
R129*3
Ukazuje rozsah výšky dítěte,
a také příslušné hmotnosti, od-
povídající schva lovací značce
UN(ECE) R129.
2 Kontrola kategorie dětského zá-
držného systému.
Zkontrolujte schva lovací značku
dětského zádržného systému,
abyste zjistili, pro kterou z násle-
dujících kategorií je dětský zá-
držný systém vhodný.
Pokud máte jak ékoliv pochyb-
nosti, zkontrolujte uživatelskou
příručku dodanou s dětským zá-
držným systémem nebo kontak-
tujte dodavatele dětského
zádržného systému.
• "universal"
• "semi-universal"
• "restricted"
• "vehicle specific"
*1: UN (ECE) R44 a UN (ECE) R129
jsou předpisy OSN pro dětské zádrž-
né systémy.
*2: Dětské zádržné systémy uvedené
v tabulce nemusí být dostupné mimo
oblast EU.
*3: Zobrazená značka se může lišit v zá-
vislosti na výrobku.
Page 54 of 620

52
CV Owner's Manual_Europe_M52N20_cz
1-2. Bezpečnost dětí
■Kompatibilita jednotlivého
umístění na sedadlo s dětský-
mi zádržnými systémy
Vozidla s levostranným řízením
Vozidla s pravos tranným řízením
Deaktivace airbagu spolujezd-
ce vpředu.
Aktivace airbagu spolujezdce
vpředu. Nikdy nepoužívejte dět-
ský zádržný systém orientova-
ný dozadu na sedadle
spolujezdce vpředu, když je
spínač manuálního zapnutí/vy-
pnutí airbagu zapnutý (ON).
Vhodné pro dě tský zádržný
systém kategorie "universal"
připevněný pomocí bezpeč-
nostního pásu.
Vhodné pro dě tský zádržný
systém orientovaný dopředu
kategorie "universal" připevně-
ný pomocí bezpečnostního
pásu.
Vhodné pro do poručené dět-
ské zádržné systémy dané in-
formacemi o doporučených
dětských zádržných systémech
( S.57).
Vhodné pro dě tský zádržný
systém i-Size a ISOFIX.
Obsahuje úchyt horního ře-
menu.

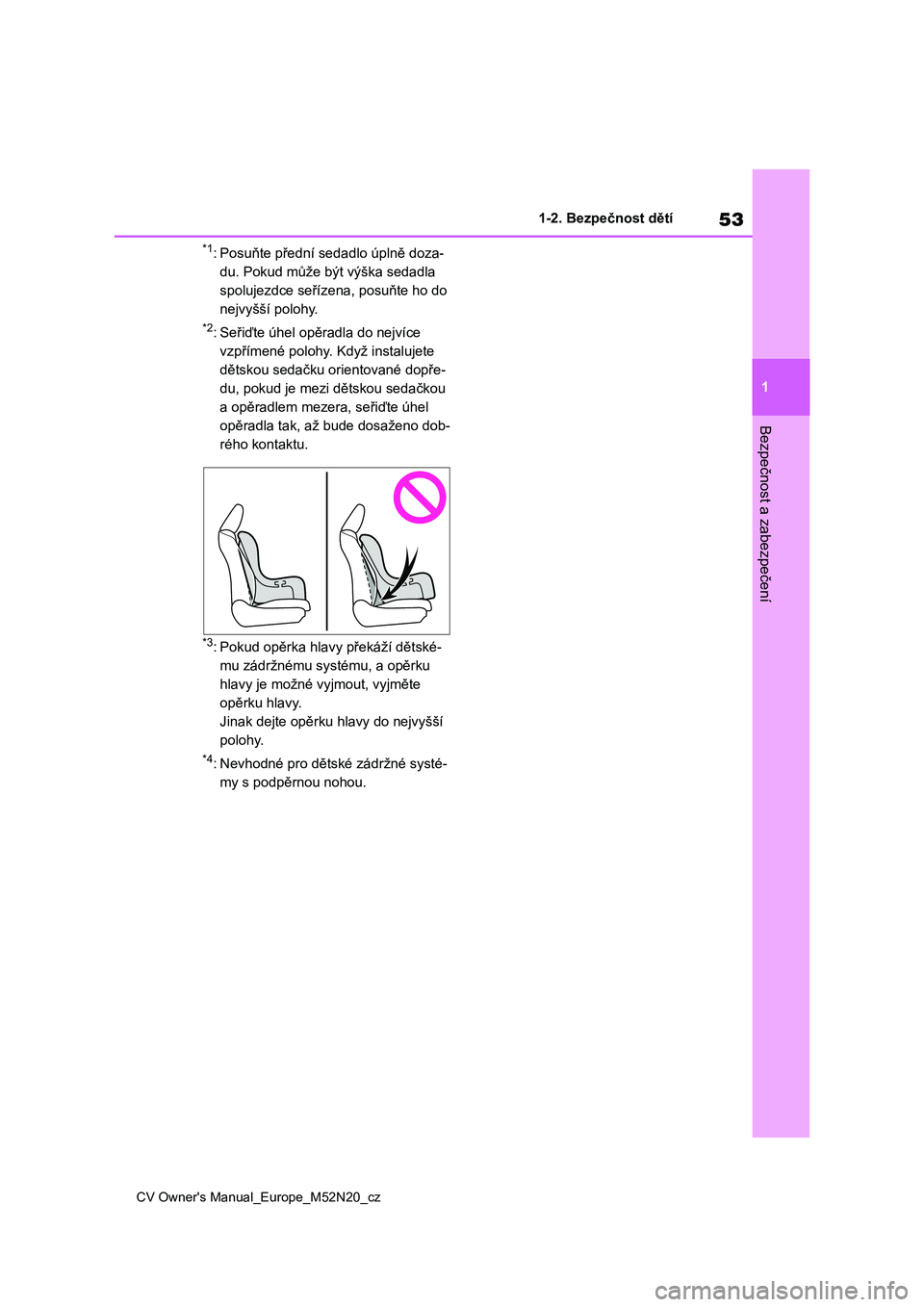

Page 55 of 620

53
1
CV Owner's Manual_Europe_M52N20_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
*1: Posuňte přední sedadlo úplně doza-
du. Pokud může b ýt výška sedadla
spolujezdce seří zena, posuňte ho do
nejvyšší polohy.
*2: Seřiďte úhel opěradla do nejvíce
vzpřímené polohy. Když instalujete
dětskou sedačku orientované dopře-
du, pokud je mezi dětskou sedačkou
a opěradlem mezera, seřiďte úhel
opěradla tak, až bude dosaženo dob-
rého kontaktu.
*3: Pokud opěrka hlavy překáží dětské-
mu zádržnému systému, a opěrku
hlavy je možné vyjmout, vyjměte
opěrku hlavy.
Jinak dejte opěrku hlavy do nejvyšší
polohy.
*4: Nevhodné pro dět ské zádržné systé-
my s podpěrnou nohou.
Page 56 of 620

54
CV Owner's Manual_Europe_M52N20_cz
1-2. Bezpečnost dětí
■Podrobné informace pro instalaci dětských zádržných systémů
*1: Všechny univerzální kategorie (skupina 0, 0+, I, II a III).
*2: Nevhodné pro dětské zádržné systémy s podpěrnou nohou.
*3: Seřiďte sedadlo řidiče do nejvyšší polohy.
*4: Před instalací dětského zádržného systému na toto sedadlo seřiďte polohu seda-
dla spolujezdce vpředu mezi 1. zajišťovací polohu a 12. zajišťovací polohu (16.
zajišťovací poloha zezadu).
Místo k sezení
Číslo polohy sedadla*2
Spínač manuální-
ho zapnutí/vypnutí
airbagů
ONOFF
Místo k sezení vhodné pro
univerzální připoutání pásem
(Ano/Ne)*1
Ano
Pouze orientace dopředu
AnoAnoAnoAno
Místo k sezení i-Size
(Ano/Ne)NeNeAnoNeAno
Místo k sezení vhodné pro
upevnění sedačky orientova-
né do strany (L1/L2/Ne)
NeNeNeNeNe
Vhodné pro upevnění sedač-
ky orientované dozadu
(R1/R2X/R2/R3/Ne)
NeNeR1, R2X,
R2, R3*3NeR1, R2X,
R2, R3*4
Vhodné pro upevnění sedač-
ky orientované dopředu
(F2X/F2/F3/Ne)
NeNeF2X, F2,
F3NeF2X, F2,
F3
Vhodné pro upevnění sedač-
ky pro větší dítě (B2/B3/Ne)NeNeB2, B3NeB2, B3

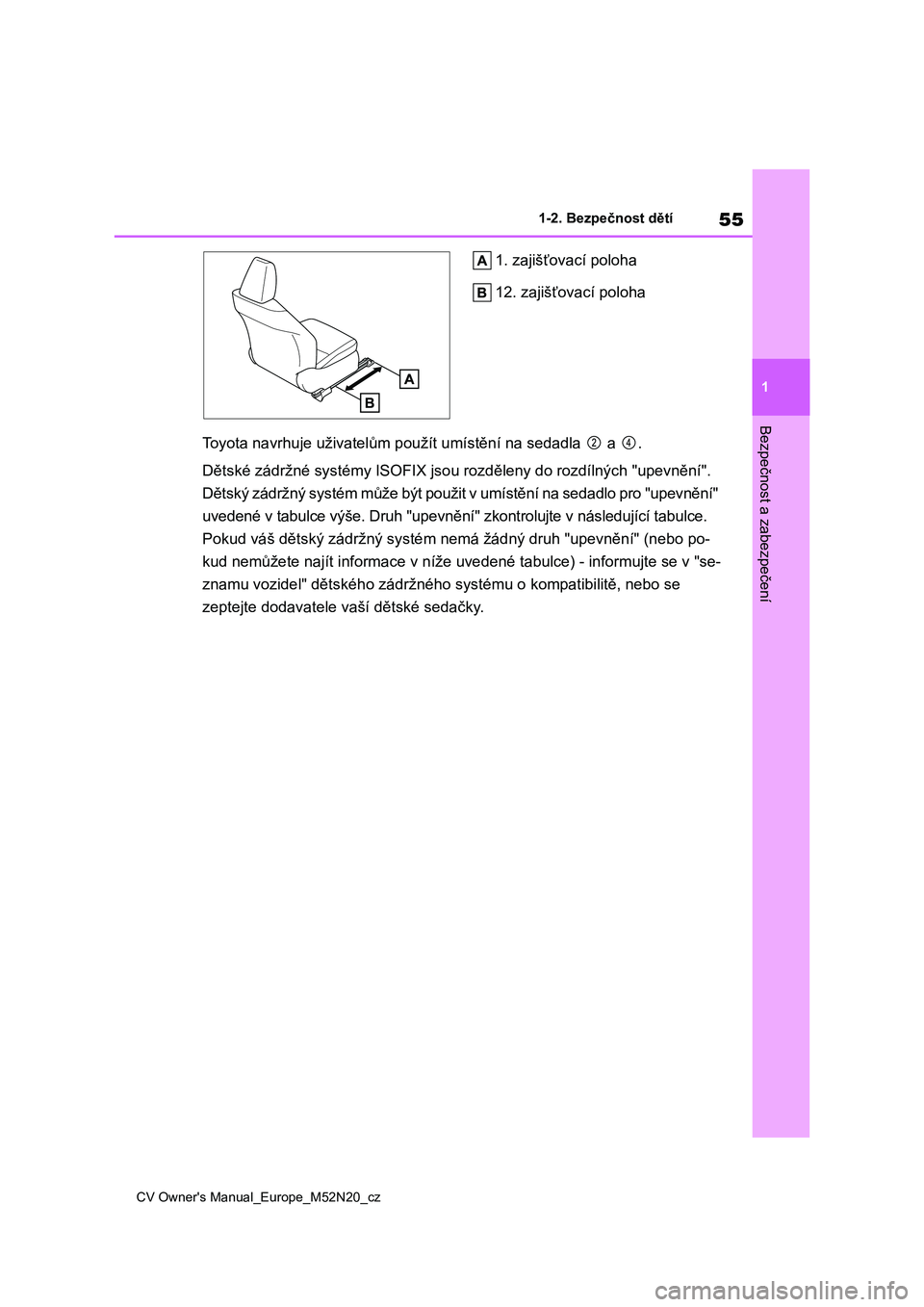

Page 57 of 620

55
1
CV Owner's Manual_Europe_M52N20_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
1. zajišťovací poloha
12. zajišťovací poloha
Toyota navrhuje uživatelům p oužít umístění na sedadla a .
Dětské zádržné systémy ISOFIX jso u rozděleny do rozdílných "upevnění".
Dětský zádržný systém může být použit v umístění na sedadlo pro "upevnění"
uvedené v tabulce výše. Druh "upev nění" zkontrolujte v následující tabulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (neb o po-
kud nemůžete najít informace v n íže uvedené tabulce) - informujte se v "se-
znamu vozidel" dětskéh o zádržného systému o kompatibilitě, nebo se
zeptejte dodavatele vaší dětské sedačky.

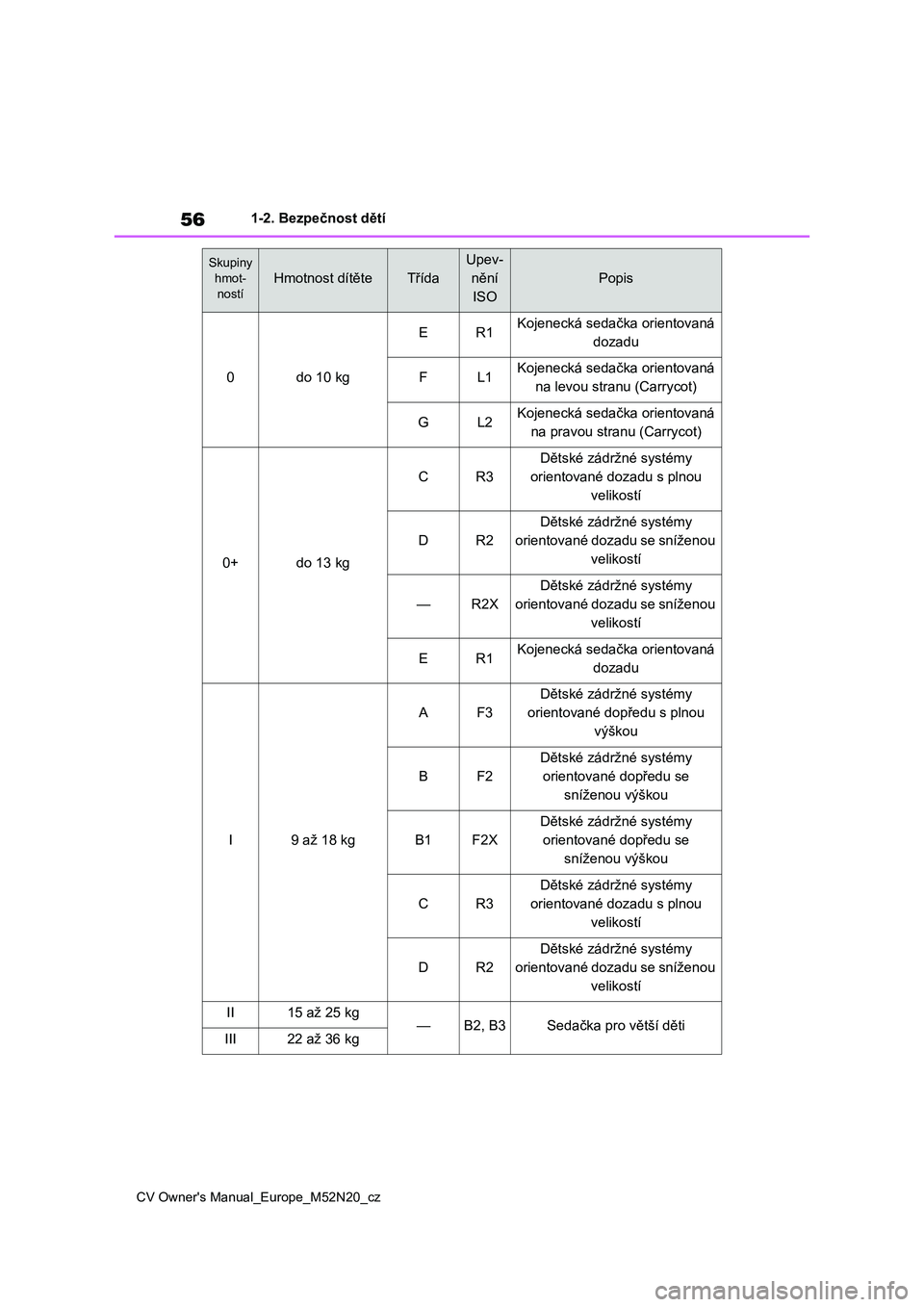

Page 58 of 620

56
CV Owner's Manual_Europe_M52N20_cz
1-2. Bezpečnost dětí
Skupiny
hmot-
ností
Hmotnost dítěteTřída
Upev-
nění
ISO
Popis
0do 10 kg
ER1Kojenecká sedačka orientovaná
dozadu
FL1Kojenecká sedačka orientovaná
na levou stranu (Carrycot)
GL2Kojenecká sedačka orientovaná
na pravou stranu (Carrycot)
0+do 13 kg
CR3
Dětské zádržné systémy
orientované dozadu s plnou
velikostí
DR2
Dětské zádržné systémy
orientované dozadu se sníženou
velikostí
—R2X
Dětské zádržné systémy
orientované dozadu se sníženou
velikostí
ER1Kojenecká sedačka orientovaná
dozadu
I9 až 18 kg
AF3
Dětské zádržné systémy
orientované dopředu s plnou
výškou
BF2
Dětské zádržné systémy
orientované dopředu se
sníženou výškou
B1F2X
Dětské zádržné systémy
orientované dopředu se
sníženou výškou
CR3
Dětské zádržné systémy
orientované dozadu s plnou
velikostí
DR2
Dětské zádržné systémy
orientované dozadu se sníženou
velikostí
II15 až 25 kg—B2, B3Sedačka pro větší dětiIII22 až 36 kg

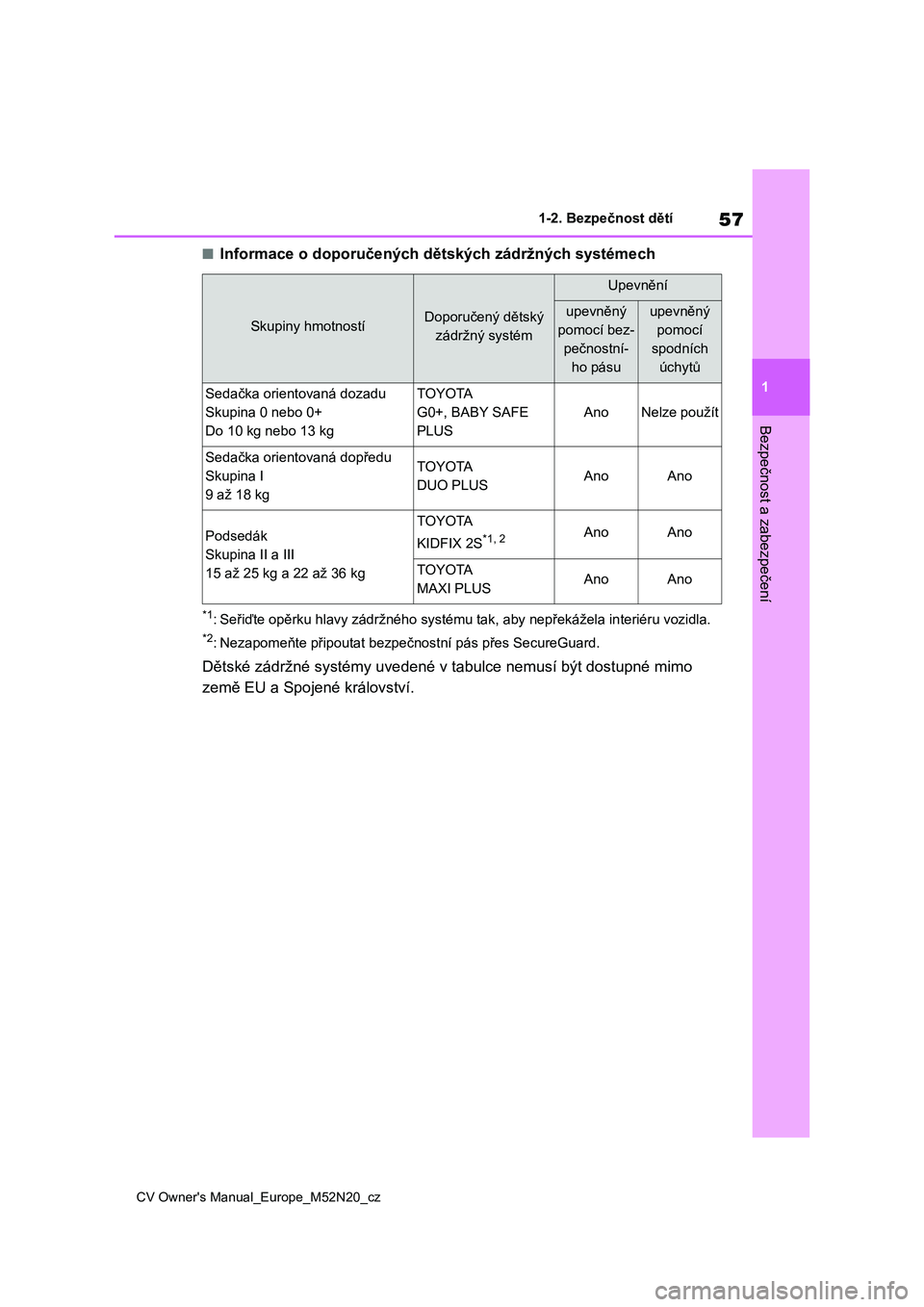

Page 59 of 620

57
1
CV Owner's Manual_Europe_M52N20_cz
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Informace o doporučených dětských zádržných systémech
*1: Seřiďte opěrku hlavy zádržného systému tak, aby nepřekážela interiéru vozidla.
*2: Nezapomeňte připoutat bezpečnostní pás přes SecureGuard.
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné mimo
země EU a Spojené království.
Skupiny hmotnostíDoporučený dětský
zádržný systém
Upevnění
upevněný
pomocí bez-
pečnostní-
ho pásuupevněný
pomocí
spodních
úchytů
Sedačka orientovaná dozadu
Skupina 0 nebo 0+
Do 10 kg nebo 13 kgTOYOTA
G0+, BABY SAFE
PLUS
AnoNelze použít
Sedačka orientovaná dopředu
Skupina I
9 až 18 kgTOYOTA
DUO PLUSAnoAno
Podsedák
Skupina II a III
15 až 25 kg a 22 až 36 kgTOYOTA
KIDFIX 2S
*1, 2AnoAno
TOYOTA
MAXI PLUSAnoAno

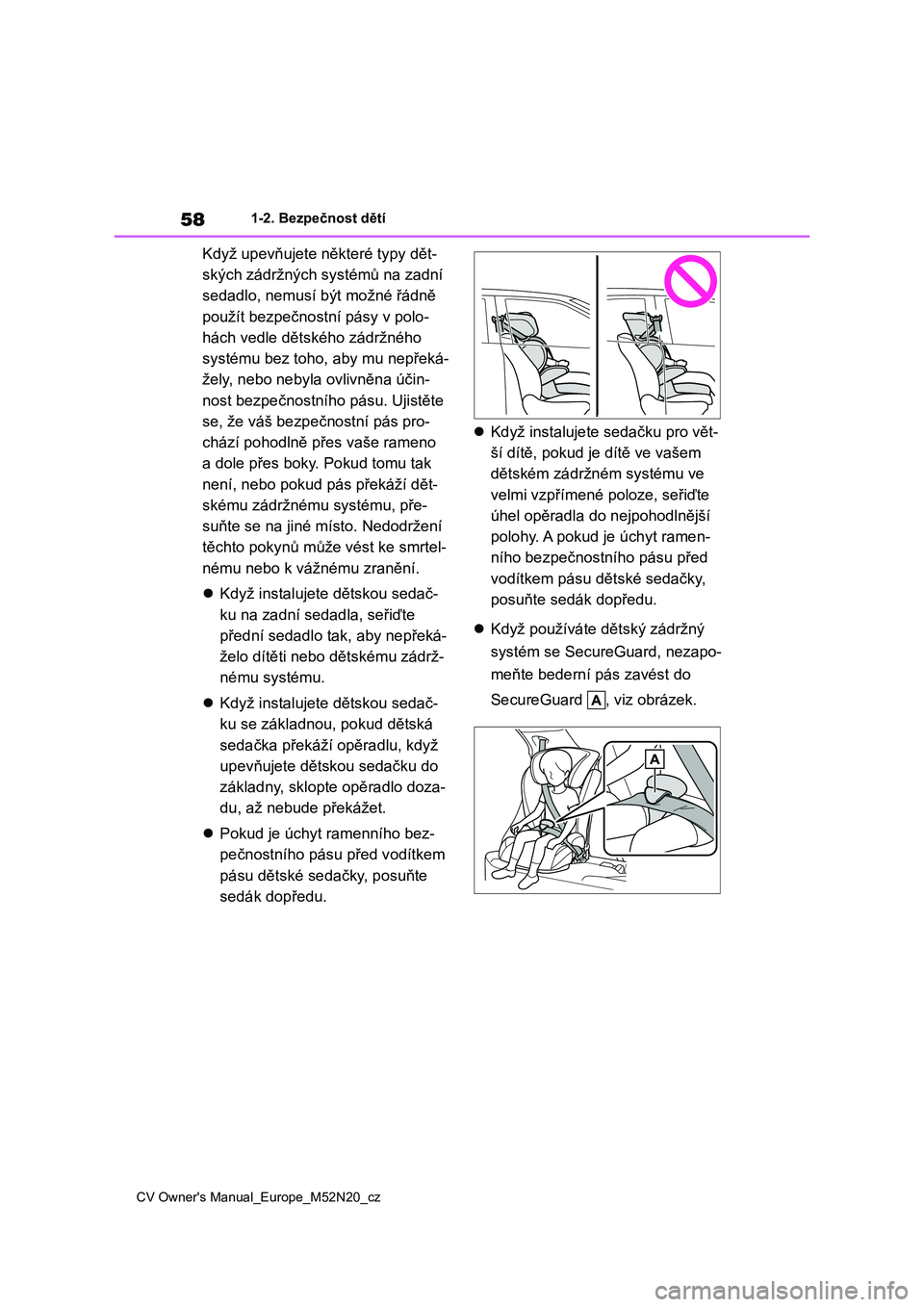

Page 60 of 620

58
CV Owner's Manual_Europe_M52N20_cz
1-2. Bezpečnost dětí
Když upevňujete některé typy dět-
ských zádržných systémů na zadní
sedadlo, nemusí být možné řádně
použít bezpečnostní pásy v polo-
hách vedle dětsk ého zádržného
systému bez toho, aby mu nepřeká-
žely, nebo nebyla ovlivněna účin-
nost bezpečnostního pásu. Ujistěte
se, že váš bezpe čnostní pás pro-
chází pohodlně přes vaše rameno
a dole přes boky. Pokud tomu tak
není, nebo pokud pás překáží dět-
skému zádržnému systému, pře-
suňte se na jiné místo. Nedodržení
těchto pokynů může vést ke smrtel-
nému nebo k vážnému zranění.
Když instalujete dětskou sedač-
ku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřeká-
želo dítěti nebo dětskému zádrž-
nému systému.
Když instalujete dětskou sedač-
ku se základnou, pokud dětská
sedačka překáží o pěradlu, když
upevňujete dětskou sedačku do
základny, sklopte opěradlo doza-
du, až nebude překážet.
Pokud je úchyt ramenního bez-
pečnostního pásu před vodítkem
pásu dětské sedačky, posuňte
sedák dopředu.
Když instalujete sedačku pro vět-
ší dítě, pokud je dítě ve vašem
dětském zádržn ém systému ve
velmi vzpřímené poloze, seřiďte
úhel opěradla do nejpohodlnější
polohy. A pokud je úchyt ramen-
ního bezpečnostního pásu před
vodítkem pásu dětské sedačky,
posuňte sedák dopředu.
Když používáte dětský zádržný
systém se SecureGuard, nezapo-
meňte bederní pás zavést do
SecureGuard , viz obrázek.
