Owners Manual_Europe_M52N79_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
■Informazioni sui sistemi di ritenuta per bambini raccomandati
*: Accertarsi di fissare la cintura di sicurezza facendola passare attraverso il SecureGuard.
I sistemi di ritenuta per bambini indicati nella tabella potrebbero non essere disponi-
bili nei Paesi al di fuori della UE e del Regno Unito.
 Quando si utilizza il sistema di rite-
nuta per bambini unitamente al
SecureGuard, accertarsi di far pas-
sare la cintura addominale nel Secu-
reGuard come illustrato in figura.
Consultando il manuale d’uso allegato al sistema di ritenuta pe r bambini, verificare
le modalità di installazione.
Sistema di ritenuta per
bambini raccomandatoDimensioniDirezione di
marcia
Fissaggio
Fissato con
ancoraggi infe-
riori
Fissato con
cintura di sicu-
rezza
MAXI COSI
CABRIOFIX
Fino a 13 kg
(Fino a 28 lb.)
Da utilizzare
solamente
rivolto in senso
opposto alla
direzione di
marcia
Non applica-
bileSì
BRITAX
TRIFIX 2 i-SIZE
Da 76 a 105 cmDa utilizzare
solamente
rivolto in dire-
zione di marcia
SìNon applica-
bileDa 9 a 18 kg
(da 20 a 39 lb.)
TOYOTA
KIDFIX i-SIZE*
Da 100 a 150
cmDa utilizzare
solamente
rivolto in dire-
zione di marcia
SìNoDa 15 a 36 kg
(da 34 a 79 lb.)
TOYOTA MAXI PLUSDa 15 a 36 kg
(da 34 a 79 lb.)
Da utilizzare
solamente
rivolto in dire-
zione di marcia
SìNo
Metodo di installazione dei sistemi di ritenuta per bambini

160
Owners Manual_Europe_M52N79_it
3-2. Apertura, chiusura e bloccaggio delle porte
■Nota per la funzione di entrata
●Anche quando la chiave elettronica si trova
all’interno della portata effettiva (aree di rilevamento), il sistema potrebbe non fun-zionare in maniera adeguata nei seguenti
casi: • La chiave elettronica è troppo vicina al finestrino o alla maniglia esterna della
porta, vicina al terreno, o in un posto troppo alto quando le porte sono bloccate o sbloccate.
• La chiave elettronica è sulla plancia, sulla copertura bagagli o sul pavimento, nel por-taoggetti laterale o nel vano portaoggetti
quando il sistema ibrido viene avviato o si cambiano le modalità dell’interruttore POWER.
●Non lasciare la chiave elettronica sopra la plancia o vicino ai portaoggetti laterali
quando ci si allontana dal veicolo. In fun- zione delle condizioni di ricevimento delle onde radio potrebbe essere rilevata
l’antenna esterna all’abitacolo e la porta diventare bloccabile dall’esterno, con il rischio che la chiave elettronica resti
chiusa all’interno del veicolo.
●Fino a quando la chiave elettronica si trova
all’interno della portata effettiva, le porte possono essere bloccate o sbloccate da chiunque. Ad ogni modo, solo le porte in
grado di rilevare la chiave elettronica pos- sono essere utilizzate per sbloccare il vei-colo.
●Anche se la chiave elettronica non si trova all’interno del veicolo, si potrebbe avviare il
sistema ibrido se la chiave elettronica si trova vicino al finestrino.
●Le porte potrebbero sbloccarsi o bloccarsi se una grande quantità di acqua bagna la maniglia della porta, come ad esempio in
caso di pioggia o in un lavaggio automa- tico, quando la chiave elettronica si trova entro il raggio di portata effettiva. (se le
porte non vengono aperte e chiuse, queste si bloccheranno automaticamente dopo circa 30 secondi).
●Se si usa il radiocomando a distanza per bloccare le porte quando la chiave elettro-
nica è vicina al veicolo, potrebbe sussi- stere la possibilità che la porta non venga
sbloccata dalla funzione di entrata. (Usare il radiocomando a distanza per sbloccare le porte.)
●Toccare il sensore della chiusura centraliz- zata indossando i guanti può impedire
l’operazione di bloccaggio/sbloccaggio.
●Quando le porte vengono bloccate per
mezzo del sensore della chiusura centra- lizzata, i segnali di riconoscimento ver-ranno emessi fino a due volte consecutive.
Dopodiché, non verranno emessi segnali di riconoscimento.
●Se la maniglia della porta si bagna mentre la chiave elettronica si trova nel raggio di portata effettiva, la porta potrebbe bloc-
carsi e sbloccarsi ripetutamente. In questo caso, seguire le procedure correttive ripor-tate per lavare il veicolo:
• Collocare la chiave elettronica in un punto alla distanza minima di 2 m dal veicolo. (Assicurarsi che la chiave non venga
rubata.) • Impostare la chiave elettronica in modalità di risparmio batteria per disattivare il
sistema di entrata e avviamento intelli- gente. ( P.159)
●Se la chiave elettronica si trova all’interno del veicolo e la maniglia della porta si bagna durante un autolavaggio, il display
multifunzione visualizzerà un messaggio e un cicalino suonerà all’esterno del veicolo. Per disattivare l’allarme, bloccare tutte le
porte.
●Il sensore della serratura potrebbe non
funzionare correttamente se entra in con- tatto con ghiaccio, neve, fango, ecc. Pulire il sensore della serratura e ritentare l’ope-
razione.
●L’azionamento improvviso della maniglia o
il suo azionamento dopo essersi avvicinati al raggio d’azione effettivo potrebbe impe-dire lo sbloccaggio delle porte. Toccare il
sensore della serratura e verificare che le porte siano sbloccate prima di azionare nuovamente la maniglia.
●Se un’altra chiave elettronica si trova nell’area di rilevamento, lo sbloccaggio
delle porte, dopo aver afferrato la maniglia, potrebbe richiedere un tempo leggermente più lungo.

190
Owners Manual_Europe_M52N79_it
4-1. Prima di mettersi alla guida
1000 km, riserrare tutti i bulloni che fissano la sfera del gancio e la staffa.
■In caso di sbandamento del rimorchio
Uno o più fattori (vento di traverso, veicoli in fase di sorpasso, strade sconnesse, ecc.)
possono influire negativamente sulla mano- vrabilità del veicolo e del rimorchio, causando instabilità.
●In caso di sbandamento del rimorchio:• Afferrare saldamente il volante. Tenere ben
dritto il volante. Non cercare di limitare lo sbandamento ruotando il volante.
• Iniziare a rilasciare il pedale dell’accelera- tore immediatamente, ma molto gradual-mente, per ridurre la velocità.
Non aumentare la velocità. Non applicare i
freni del veicolo.
Se non si agisce in maniera estrema attra-
verso il volante o i freni, il veicolo e il rimor-
chio dovrebbero recuperare stabilità.
●Una volta che la sbandata del rimorchio è
cessata: • Arrestarsi in un luogo sicuro. Fare scen-dere tutti gli occupanti dal veicolo.
• Verificare i pneumatici del veicolo e del rimorchio.• Verificare il carico del rimorchio.
Accertarsi che il carico non si sia spostato. Accertarsi che il peso del rimorchio sia adeguato, se possibile.
• Verificare il carico del veicolo. Accertarsi che il veicolo non sia sovracca-rico una volta saliti a bordo gli occupanti.
Se non viene rilevato alcun problema, la
velocità alla quale si è verificato lo sbanda-
mento del rimorchio è superiore al limite della
specifica combinazione veicolo-rimorchio.
Guidare a una velocità inferiore per prevenire
l’instabilità. Ricordare che la sbandata del
veicolo che effettua il traino-rimorchio
aumenta con l’aumentare della velocità.
Il veicolo si comporterà in modo diverso
durante il traino di un rimorchio. Per
evitare incidenti, lesioni gravi o mortali,
tenere conto dei punti seguenti quando
si traina un rimorchio:
■Controllo dei collegamenti tra
rimorchio e luci
Arrestare il veicolo e verificare che il
collegamento tra rimorchio e luci fun-
zioni dopo aver percorso un breve tra-
gitto e prima di mettersi in viaggio.
■Esercizi di guida con un rimorchio
agganciato
 Impratichirsi nell’effettuare svolte,
arresti e retromarce con il rimorchio
agganciato esercitandosi in un’area
poco trafficata o priva di veicoli.
 Quando si effettua la retromarcia
con un rimorchio agganciato, tenere
la parte del volante più vicina al gui-
datore e ruotarlo in senso orario per
girare il rimorchio a sinistra o in
senso antiorario per girarlo a destra.
Ruotarlo sempre poco alla volta
onde evitare errori di sterzata. Per
ridurre il rischio di incidenti, com-
piere le manovre di retromarcia sotto
la guida di una persona.
NOTA
■Quando il materiale di rinforzo del
paraurti posteriore è di alluminio
Verificare che l’elemento della staffa d’acciaio non venga direttamente a con-tatto con quell’area.
Quando acciaio e alluminio vengono a contatto, si verific a una reazione simile alla corrosione, che indebolisce la sezione
interessata con conseguente probabile danneggiamento. Quando si fissa una staffa di acciaio, è opportuno applicare un
antiruggine alle parti che si toccano.
Guida

235
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
*: Se presente
Il sistema può rilevare quanto segue (gli oggetti rilevabili variano a seconda della
funzione):
I Paesi e le aree di ciascuna regione riportati nella tabella s ono aggiornati a luglio
2022. Tuttavia, i Paesi e le aree di ciascuna regione potrebber o differire a seconda
del periodo di vendita del veicolo. Per ulteriori dettagli, con tattare un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professio nista adeguatamente
qualificato e attrezzato.
PCS (Sistema di sicurezza pre-crash)*
Il sistema di sicurezza pre-crash utilizza un sensore radar e u na telecamera
anteriore per rilevare gli oggetti ( P.235) davanti al veicolo. Se il sistema
rileva un’elevata possibilità di collisione frontale con un ogg etto, entra in
funzione un avvertimento per sollecitare il guidatore a interve nire per evi-
tarlo, aumentando la pressione potenziale dei freni. Se il sist ema rileva
un’altissima possibilità di collisione frontale con un oggetto, i freni ven-
gono attivati automaticamente per evitare la collisione o ridur re l’impatto
dello scontro.
È possibile disattivare/attivare il sistema di sicurezza pre-cr ash e modificare il
tempo di avvertimento. ( P.239)
Oggetti rilevabili e disponibilità della funzione
RegioniOggetti rilevabiliDisponibilità della funzionePaesi/Territori
AVe i co l i
 Ciclisti
 Pedoni
L’avvertimento di pre-colli-
sione, l’assistenza alla frenata
pre-crash, la funzione di fre-
nata pre-crash, l’assistenza
alla frenata d’emergenza e
l’assistenza alla svolta a sini-
stra/a destra ad un incrocio
sono disponibili
Eccetto Azerbaigian,
Colombia, Ecuador e
Georgia
BL’avvertimento di pre-colli-
sione, l’assistenza alla frenata
pre-crash e la funzione di fre-
nata pre-crash sono disponibili
Colombia ed Ecuador
CVe i co l iAzerbaigian e Georgia

279
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
l’oggetto potrebbero invece essere rilevati.
■Condizioni in cui il sistema può non
funzionare correttamente
●Il monitor di rilevazione punti ciechi
potrebbe non rilevare correttamente i vei- coli nelle situazioni seguenti:• Quando il sensore è disallineato a causa di
un forte impatto contro il sensore stesso o la zona circostante• Quando il sensore o la zona circostante
del paraurti posteri ore sono coperti di fango, neve, ghiaccio, adesivi, ecc.• Durante la guida su strade bagnate a
causa dell’acqua residua in caso di cattivo tempo, ad esempio pioggia battente, neve o nebbia
• Quando si avvicinano più veicoli e la distanza tra essi è molto modesta• Quando la distanza tra il proprio veicolo e
quello che segue è insufficiente • Qualora vi sia una differenza notevole tra la velocità del vostro veicolo e quella del
veicolo che entra nell’area di rilevazione • Quando vi è una variazione nella diffe-renza tra la velocità del proprio veicolo e
quella di un altro veicolo • Quando il veicolo che entra nell’area di rilevazione sta marciando all’incirca alla
stessa velocità del vostro veicolo • Quando il vostro veicolo riparte dopo una sosta, un veicolo rimane nell’area di rileva-
zione • Durante la marcia su pendii ripidi consecu-tivi, in salita e in discesa, per esempio su
strade collinari, a causa di profondi avval- lamenti della strada, ecc.• Durante la guida su strade con curve
strette, tornanti o fondo irregolare • In caso di corsie molto ampie o se il vei-colo marcia lungo il bordo della corsia e il
veicolo nella corsia adiacente è molto distante dal vostro veicolo• Quando si traina un rimorchio
• Quando sono installati accessori (quali un portabiciclette) sul retro del veicolo• Qualora vi sia una differenza notevole di
altezza tra il vostro veicolo e quella del vei- colo che entra nell’area di rilevazione• Subito dopo l’attivazione del monitor di rile-
vazione punti ciechi
●I casi in cui il Monitor di rilevazione punti
ciechi potrebbe rilevare inutilmente un vei- colo e/o un oggetto possono aumentare nelle situazioni seguenti:
• Quando il sensore è disallineato a causa di un forte impatto contro il sensore stesso o la zona circostante
• Quando vi è solo una breve distanza tra il vostro veicolo e un guard-rail, un muro, ecc., entro l’area di rilevazione
• Durante la marcia su pendii ripidi consecu- tivi, in salita e in discesa, per esempio su strade collinari, a causa di profondi avval-
lamenti della strada, ecc. • Quando le corsie per i veicoli sono strette o se il veicolo marcia lungo il bordo della cor-
sia e un veicolo che sta marciando in una corsia diversa da quelle adiacenti entra nell’area di rilevazione
• Durante la guida su strade con curve strette, tornanti o fondo irregolare• In caso di slittamento o pattinamento dei
pneumatici • Quando la distanza tra il proprio veicolo e quello che segue è insufficiente
• Quando sono installati accessori (quali un portabiciclette) sul retro del veicolo

404
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
possibile. (Solitamente, per il completa- mento dell’inizializzazione sarà necessa-rio guidare il veicolo per circa 10 a 30
minuti). Se dopo una guida di 30 minuti circa l’inizializzazione non è stata comple-tata, continuare a guidare per un po’.
• Se il veicolo viene guidato su una strada non asfaltata, il completamento dell’inizia-lizzazione potrebbe richiedere più tempo.
• Se durante l’esecuzione dell’inizializza- zione il veicolo esegue una retromarcia, i dati raccolti durante l’inizializzazione ven-
gono cancellati e quest’ultima impiegherà più tempo del normale per il completa-mento.
• Se il veicolo viene guidato nel traffico con- gestionato o in un’altra situazione di mar-cia a distanza ravvicinata da altri veicoli, il
sistema potrebbe impiegare un po’ di tempo a riconoscere le valvole e i trasmet-titori di controllo della pressione dei pneu-
matici del proprio veicolo rispetto a quelli di altri veicoli.
Se l’inizializzazione non è completata dopo
circa 1 ora di guida, parcheggiare il veicolo in
un luogo sicuro per oltre 15 minuti, quindi
riprendere la guida.
●Nelle situazioni seguenti, l’inizializzazione
non ha inizio o non viene completata cor- rettamente e il sistema non funzionerà adeguatamente. Ripetere la procedura di
inizializzazione. • Se, quando si cerca di avviare l’inizializza-zione, la spia di avvertimento pressione
pneumatici non lampeggia per 3 volte. • Se, dopo aver guidato il veicolo per circa 20 minuti dal momento dell’inizializza-
zione, la spia di avvertimento pressione pneumatici lampeggia per circa 1 minuto e poi si accende di luce fissa.
●Se non è possibile completare l’inizializza-zione dopo aver eseguito la procedura
suddetta, contattare un qualsiasi conces- sionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
La valvola e il trasmettitore di controllo
della pressione dei pneumatici sono
dotati di un codice identificativo unico.
Quando si sostituisce una valvola e tra-
smettitore di controllo della pressione
dei pneumatici, è necessario registrare
il codice ID.
I codici ID possono essere registrati su
del display multifunzione.
1 Parcheggiare il veicolo in un luogo
sicuro, attendere circa 15 minuti o
più e, quindi, eseguire la procedura.
2 Portare l’interruttore POWER su
ON.
La registrazione dei codici ID non può essere effettuata mentre il veicolo è in movi-
mento.
3 Premere / (display da 7 pol-
lici) o / (display da 4,2 pol-
lici) dell’interruttore di comando per
selezionare .
4 Premere / (display da 7 pol-
lici) o / (display da 4,2 pol-
AVVISO
■Quando si inizializza il sistema di
controllo pressione pneumatici
Non inizializzare il sistema di controllo pressione pneumatici senza prima rego- lare la pressione di gonfiaggio dei pneu-
matici al livello specificato. In caso contrario la spia di avvertimento pressione pneumatici potrebbe non accendersi se la
pressione è bassa, oppure potrebbe accendersi quando la pressione è in realtà normale.
Registrazione dei codici ID

406
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
■Se i codici ID non vengono registrati correttamente
●Nelle seguenti situazioni, la registrazione dei codici ID potrebbe richiedere più tempo del solito o potrebbe non essere possibile.
(Solitamente, sarà necessario guidare il veicolo per circa 10 a 30 minuti per il com-pletamento della registrazione dei codici
ID). Se la registrazione dei codici ID non viene completata dopo aver guidato per circa 30
minuti, continuare a guidare per un po’ di tempo.• Se il veicolo viene guidato su una strada
non asfaltata, il completamento della regi- strazione potrebbe richiedere più tempo del normale.
• Se durante l’esecuzione della registrazione il veicolo esegue una retromarcia, i dati raccolti durante la registrazione verranno
cancellati e quest’ultima impiegherà più tempo del normale per il completamento.• Se il veicolo viene guidato nel traffico con-
gestionato o in un’altra situazione di mar- cia a distanza ravvicinata da altri veicoli, il sistema potrebbe impiegare un po’ di
tempo a riconoscere le valvole e i trasmet- titori di controllo della pressione dei pneu-matici del proprio veicolo rispetto a quelli di
altri veicoli. • Se è presente una ruota con valvola e tra-smettitore di controllo della pressione dei
pneumatici installati a bordo o in prossimità del veicolo, la registrazione dei codici ID per le ruote installate potrebbe risultare
impossibile.
Se la registrazione dei codici ID non è com-
pletata dopo circa 1 ora di guida, parcheg-
giare il veicolo in un luogo sicuro per circa 20
minuti, quindi ripetere la procedura di regi-
strazione dei codici ID.
●Nelle situazioni seguenti, la registrazione dei codici ID non ha inizio o non viene
completata correttamente e il sistema non funzionerà adeguatamente. Ripetere la procedura di registrazione dei codici ID.
• Se, quando si cerca di avviare la registra- zione dei codici ID, la spia di avvertimento pressione pneumatici non lampeggia lenta-
mente per 3 volte. • Se, dopo aver guidato il veicolo per circa
10 minuti dal momento della registrazione dei codici ID, la spia di avvertimento pres-sione pneumatici lampeggia per circa 1
minuto e poi si accende di luce fissa.
●Se non è possibile completare la registra-
zione dei codici ID dopo aver eseguito la procedura suddetta, contattare un qualsi-asi concessionario aut orizzato Toyota o
officina, o un altro professionista adeguata- mente qualificato e attrezzato.
Questo veicolo è dotato di sistema di
controllo pressione pneumatici e della
funzione che permette di far registrare i
codici ID per un altro set di ruote, per
esempio le ruote invernali, da un qual-
siasi concessionario autorizzato Toyota
o officina, o un altro professionista ade-
guatamente qualificato e attrezzato.
Dopo la registrazione del secondo set
di ruote, è possibile selezionare uno dei
due set per l’uso con il sistema di con-
trollo pressione pneumatici.
■Condizioni di funzionamento per
la funzione
 La funzione esegue il passaggio da
un set all’altro solo se è stato regi-
strato il secondo set di ruote. Se non
è stata registrata l’impostazione di
una seconda ruota, non è possibile
cambiare l’ID neanche se si è sele-
zionato “Identificazione di ciascuna
ruota e posizione” sul display multi-
funzione, rispettando un’attesa di 2
minuti.
 Il passaggio è possibile solo da un
set di ruote registrato all’altro, l’uti-
lizzo di ruote di set diversi non è sup-
portato.
Selezionare il set di ruote

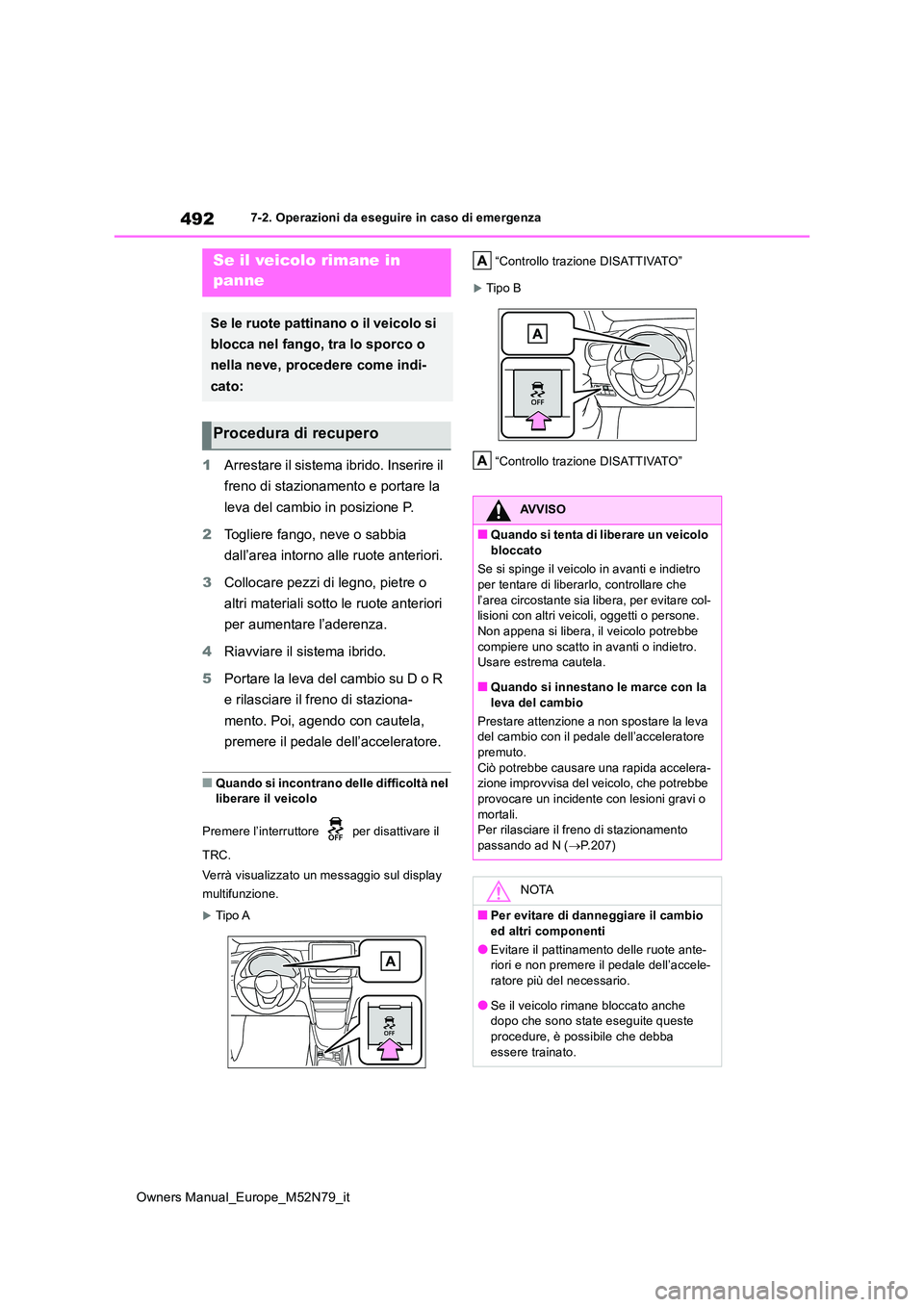

492
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
1Arrestare il sistema ibrido. Inserire il
freno di stazionamento e portare la
leva del cambio in posizione P.
2 Togliere fango, neve o sabbia
dall’area intorno alle ruote anteriori.
3 Collocare pezzi di legno, pietre o
altri materiali sotto le ruote anteriori
per aumentare l’aderenza.
4 Riavviare il sistema ibrido.
5 Portare la leva del cambio su D o R
e rilasciare il freno di staziona-
mento. Poi, agendo con cautela,
premere il pedale dell’acceleratore.
■Quando si incontrano delle difficoltà nel liberare il veicolo
Premere l’interruttore per disattivare il
TRC.
Verrà visualizzato un messaggio sul display
multifunzione.
Tipo A
“Controllo trazione DISATTIVATO”
Tipo B
“Controllo trazione DISATTIVATO”
Se il veicolo rimane in
panne
Se le ruote pattinano o il veicolo si
blocca nel fango, tra lo sporco o
nella neve, procedere come indi-
cato:
Procedura di recupero
AVVISO
■Quando si tenta di liberare un veicolo
bloccato
Se si spinge il veicolo in avanti e indietro per tentare di liberarlo, controllare che
l’area circostante sia libera, per evitare col- lisioni con altri veicoli, oggetti o persone. Non appena si libera, il veicolo potrebbe
compiere uno scatto in avanti o indietro. Usare estrema cautela.
■Quando si innestano le marce con la
leva del cambio
Prestare attenzione a non spostare la leva del cambio con il pedale dell’acceleratore premuto.
Ciò potrebbe causare una rapida accelera- zione improvvisa del veicolo, che potrebbe provocare un incidente con lesioni gravi o
mortali. Per rilasciare il freno di stazionamento passando ad N ( P.207)
NOTA
■Per evitare di danneggiare il cambio ed altri componenti
●Evitare il pattinamento delle ruote ante-riori e non premere il pedale dell’accele-
ratore più del necessario.
●Se il veicolo rimane bloccato anche dopo che sono state eseguite queste
procedure, è possibile che debba essere trainato.

508
Owners Manual_Europe_M52N79_it
8-2. Personalizzazione
■Head-up display* (P.122)
*: Se presente
■Sistema di entrata e avviamento intelligente* e radiocomando a distanza
( P.139, 157)
*: Se presente
■Sistema di entrata e avviamento intelligente* (P.139, 145, 157)
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Head-up displayAttivatoDisattivatoO
Informazioni provenienti dai
misuratoriContagiriIndicatore sistema ibridoONessun contenuto
Indicazioni di percorso verso la
destinazione/nome della via*AttivatoDisattivatoO
Visualizzazione relativa al
sistema di supporto alla guida*AttivatoDisattivatoO
Bussola*AttivatoDisattivatoO
Stato di funzionamento
dell’impianto audio*AttivatoDisattivatoO
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Segnale di funzionamento (luci
intermittenti di emergenza)AttivatoDisattivatoOO
Tempo trascorso prima che la
funzione di chiusura centraliz-
zata automatica si attivi se la
porta non viene aperta dopo
essere stata sbloccata
30 secondi
60 secondi
O120 secondi
Cicalino di avvertimento porta
apertaAttivatoDisattivatoO
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Sistema di entrata e avvia-
mento intelligenteAttivatoDisattivatoOO
Numero di operazioni di bloc-
caggio consecutive2 volteIllimitatoO
