TOYOTA YARIS GRMN 2017 Návod na použití (in Czech)

2516-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče

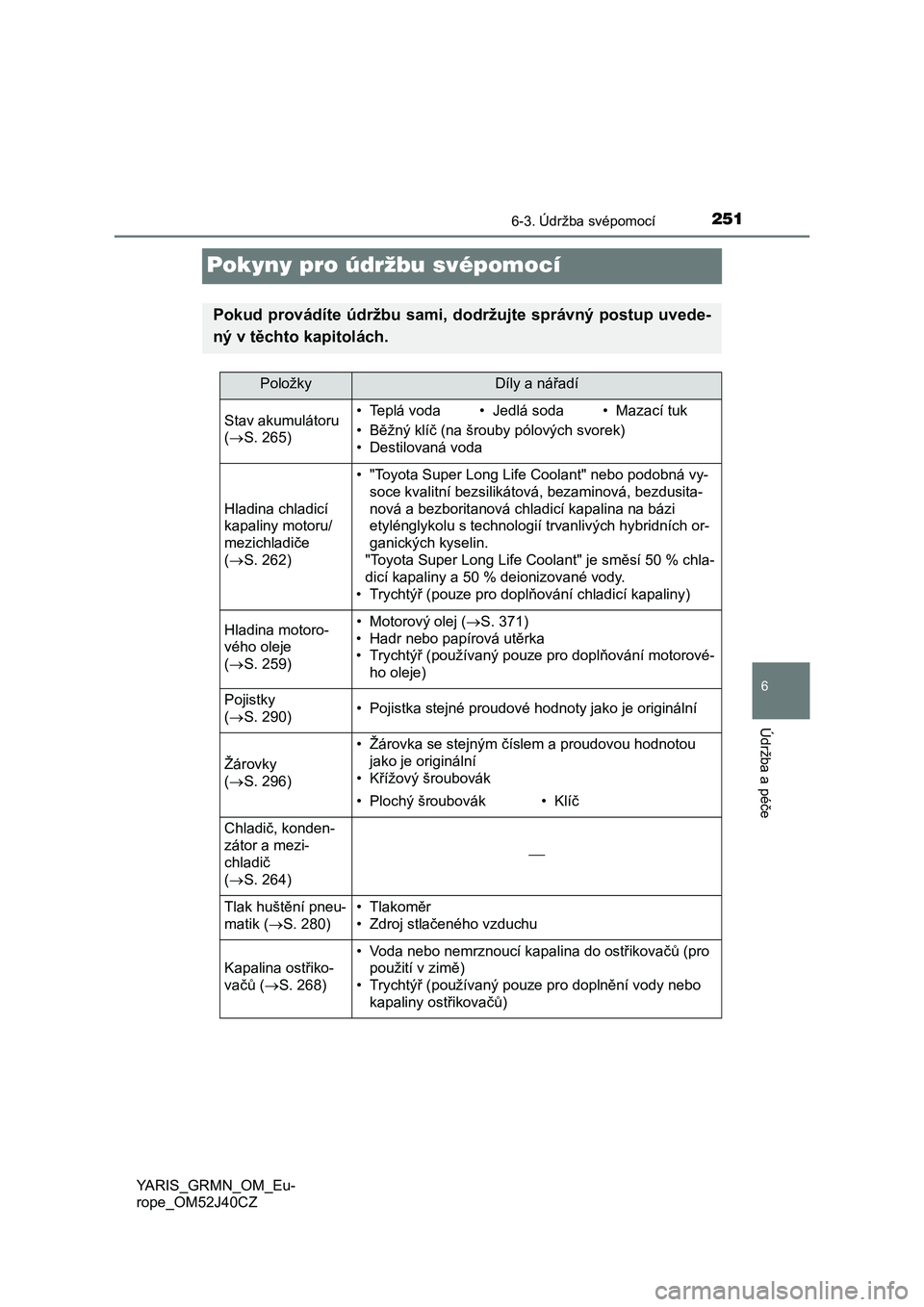

Pokyny pro údržbu svépomocí
Pokud provádíte údržbu sami, dodržujte správný postup uvede-
ný v těchto kapitolách.
PoložkyDíly a nářadí
Stav akumulátoru
(S. 265)• Teplá voda• Jedlá soda• Mazací tuk
• Běžný klíč (na šrouby pólových svorek)
• Destilovaná voda
Hladina chladicí
kapaliny motoru/
mezichladiče
(S. 262)
• "Toyota Super Long Life Coolant" nebo podobná vy-
soce kvalitní bezsilikátová, bezaminová, bezdusita-
nová a bezboritanová chladicí kapalina na bázi
<00480057005c004f00700051004a004f005c004e0052004f0058000300560003005700480046004b00510052004f0052004a004c0074000300570055005900440051004f004c005900ea0046004b0003004b005c00450055004c0047005100740046004b00
03005200550010[
ganických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chla-
dicí kapaliny a 50 % deionizované vody.
• Trychtýř (pouze pro doplňování chladicí kapaliny)
Hladina motoro-
vého oleje
(S. 259)• Motorový olej (S. 371)
• Hadr nebo papírová utěrka
• Trychtýř (používaný pouze pro doplňování motorové-
ho oleje)
Pojistky
(S. 290)• Pojistka stejné proudové hodnoty jako je originální
Žárovky
(S. 296)
• Žárovka se stejným číslem a proudovou hodnotou
jako je originální
• Křížový šroubovák
• Plochý šroubovák•Klíč
Chladič, konden-
zátor a mezi-
chladič
(S. 264)

Tlak huštění pneu-
matik (S. 280)• Tlakoměr
• Zdroj stlačeného vzduchu
Kapalina ostřiko-
vačů (S. 268)
• Voda nebo nemrznoucí kapalina do ostřikovačů (pro
použití v zimě)
• Trychtýř (používaný pouze pro doplnění vody nebo
kapaliny ostřikovačů)

2526-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ

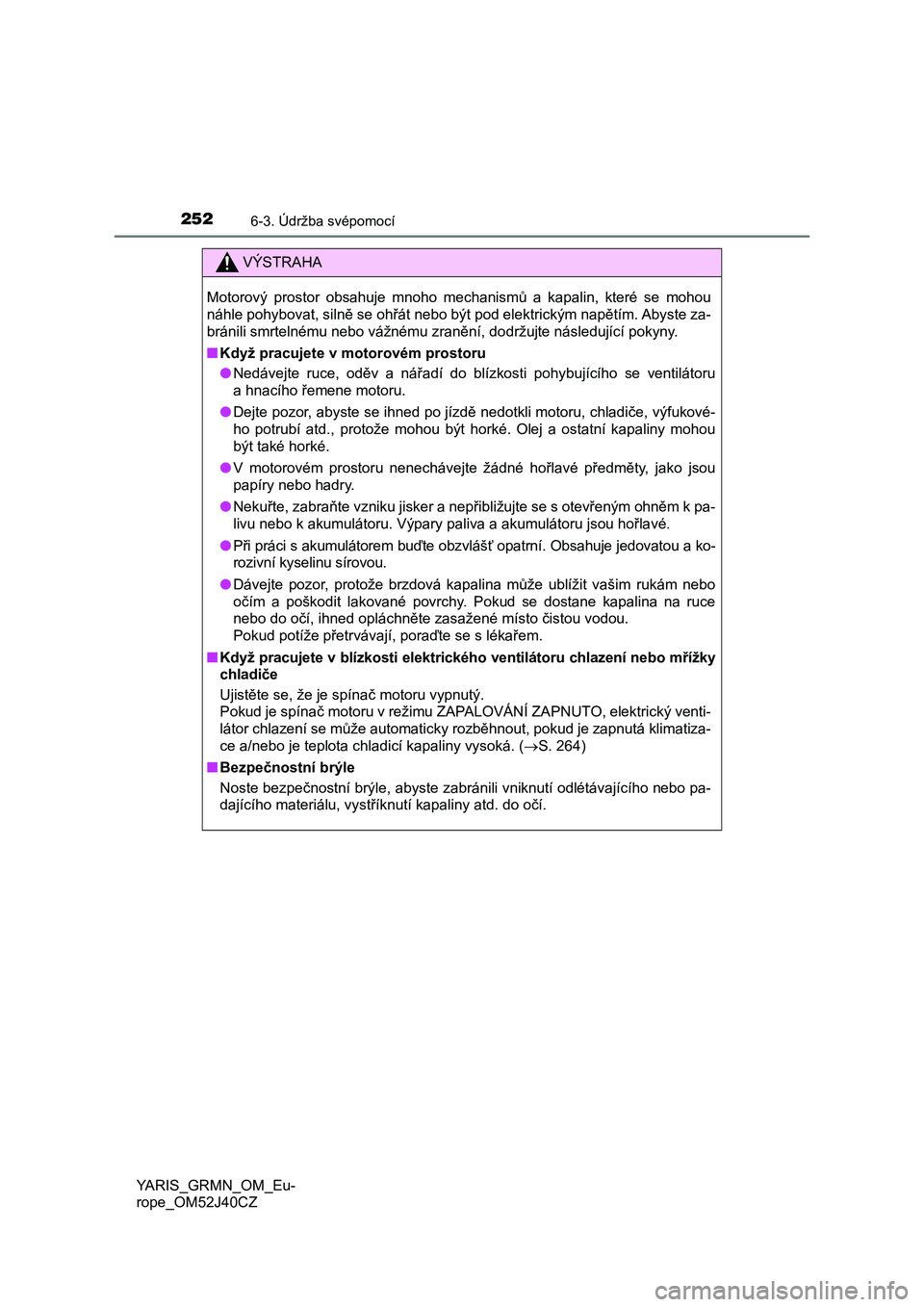

VÝSTRAHA
Motorový prostor obsahuje mnoho mechanismů a kapalin, které se mohou
náhle pohybovat, silně se ohřát nebo být pod elektrickým napětím. Abyste za-
bránili smrtelnému nebo vážnému zranění, dodržujte následující pokyny.
■Když pracujete v motorovém prostoru
●Nedávejte ruce, oděv a nářadí do blízkosti pohybujícího se ventilátoru
a hnacího řemene motoru.
●Dejte pozor, abyste se ihned po jízdě nedotkli motoru, chladiče, výfukové-
ho potrubí atd., protože mohou být horké. Olej a ostatní kapaliny mohou
být také horké.
●V motorovém prostoru nenechávejte žádné hořlavé předměty, jako jsou
papíry nebo hadry.
●Nekuřte, zabraňte vzniku jisker a nepřibližujte se s otevřeným ohněm k pa-
livu nebo k akumulátoru. Výpary paliva a akumulátoru jsou hořlavé.
●Při práci s akumulátorem buďte obzvlášť opatrní. Obsahuje jedovatou a ko-
rozivní kyselinu sírovou.
●Dávejte pozor, protože brzdová kapalina může ublížit vašim rukám nebo
očím a poškodit lakované povrchy. Pokud se dostane kapalina na ruce
nebo do očí, ihned opláchněte zasažené místo čistou vodou.
Pokud potíže přetrvávají, poraďte se s lékařem.
■Když pracujete v blízkosti elektrického ventilátoru chlazení nebo mřížky
chladiče
Ujistěte se, že je spínač motoru vypnutý.
Pokud je spínač motoru v režimu ZAPALOVÁNÍ ZAPNUTO, elektrický venti-
látor chlazení se může automaticky rozběhnout, pokud je zapnutá klimatiza-
ce a/nebo je teplota chladicí kapaliny vysoká. (S. 264)
■Bezpečnostní brýle
Noste bezpečnostní brýle, abyste zabránili vniknutí odlétávajícího nebo pa-
dajícího materiálu, vystříknutí kapaliny atd. do očí.

2536-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče

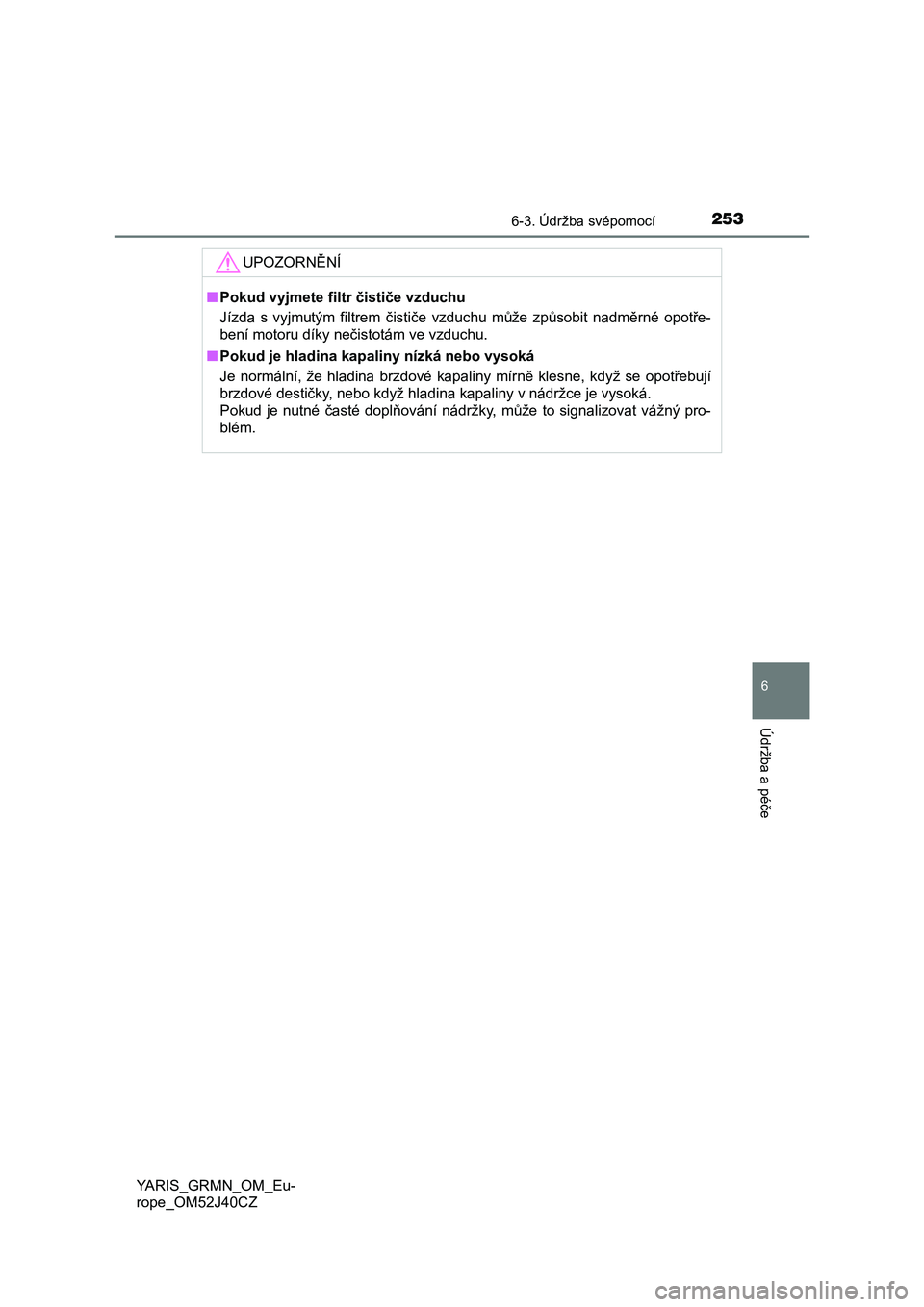

UPOZORNĚNÍ
■Pokud vyjmete filtr čističe vzduchu
Jízda s vyjmutým filtrem čističe vzduchu může způsobit nadměrné opotře-
bení motoru díky nečistotám ve vzduchu.
■Pokud je hladina kapaliny nízká nebo vysoká
Je normální, že hladina brzdové kapaliny mírně klesne, když se opotřebují
brzdové destičky, nebo když hladina kapaliny v nádržce je vysoká.
Pokud je nutné časté doplňování nádržky, může to signalizovat vážný pro-
blém.

2546-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ

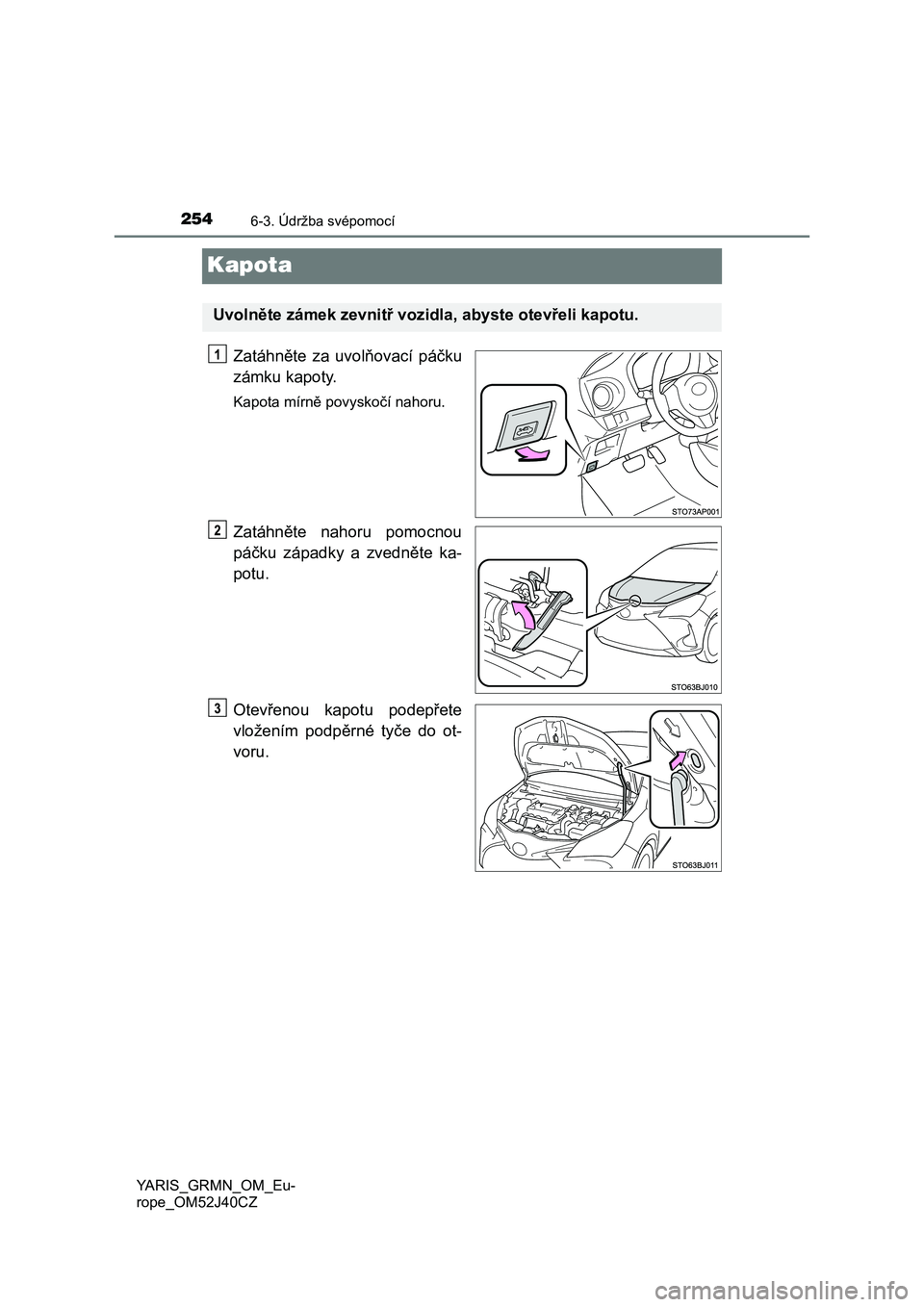

Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte nahoru pomocnou
páčku západky a zvedněte ka-
potu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Uvolněte zámek zevnitř vozidla, abyste otevřeli kapotu.

2556-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče

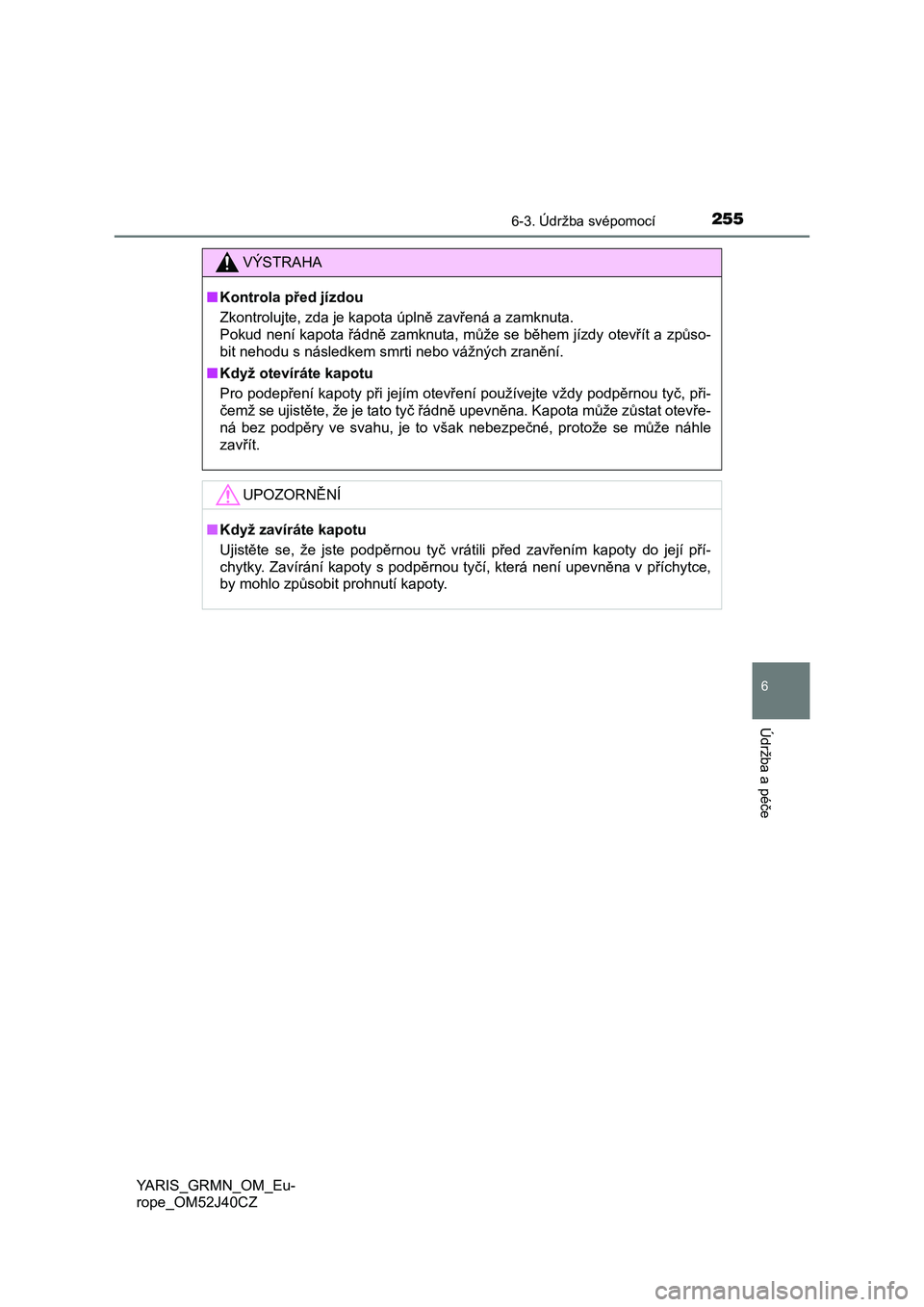

VÝSTRAHA
■Kontrola před jízdou
<003d004e00520051005700550052004f0058004d00570048000f0003005d004700440003004d00480003004e004400530052005700440003007e0053004f0051010c0003005d00440059011c004800510069000300440003005d00440050004e0051005800
57004400110003[
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Když otevíráte kapotu
Pro podepření kapoty při jejím otevření používejte vždy podpěrnou tyč, při-
čemž se ujistěte, že je tato tyč řádně upevněna. Kapota může zůstat otevře-
ná bez podpěry ve svahu, je to však nebezpečné, protože se může náhle
zavřít.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty s podpěrnou tyčí, která není upevněna v příchytce,
by mohlo způsobit prohnutí kapoty.

2566-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ

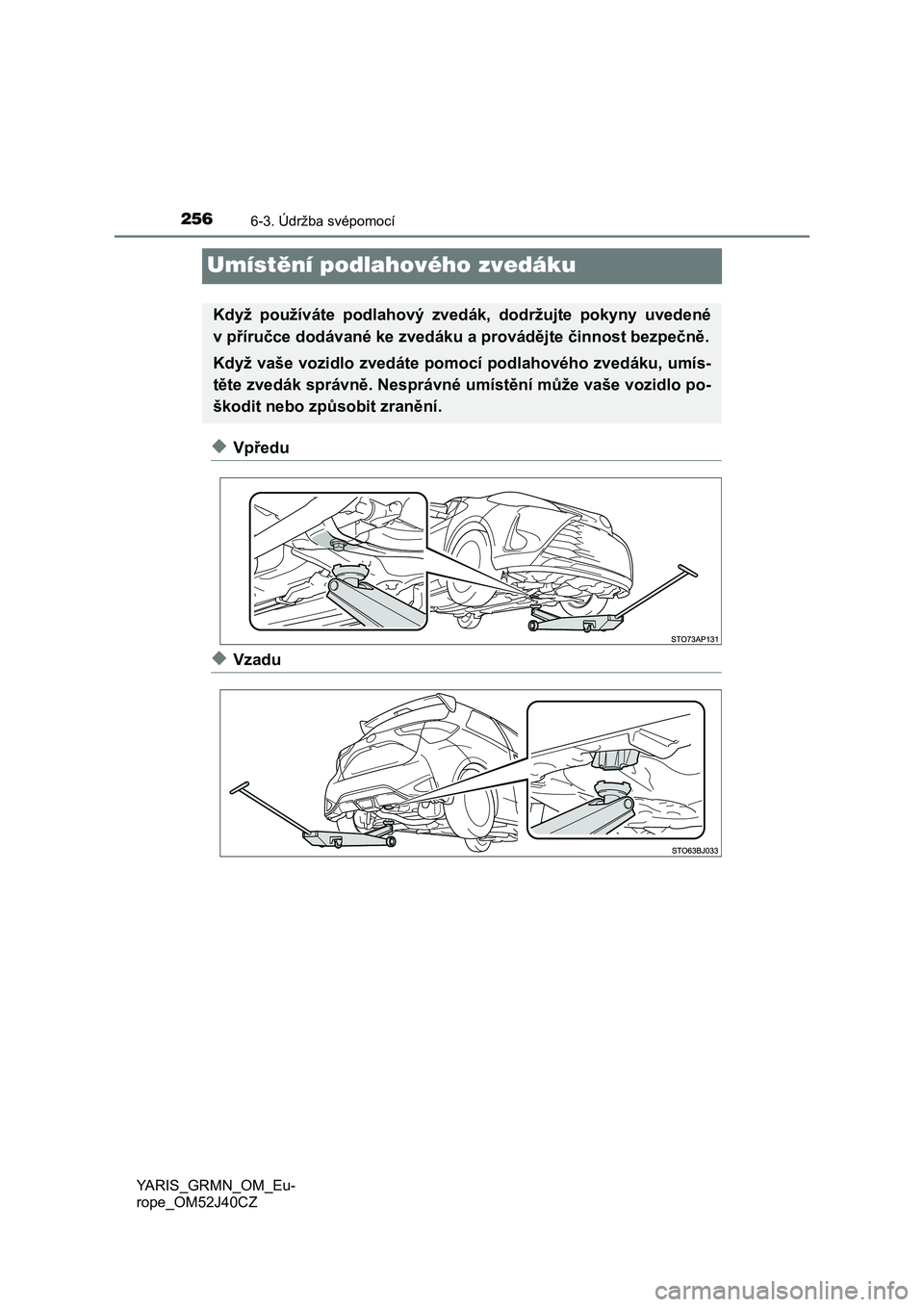

Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

2576-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče

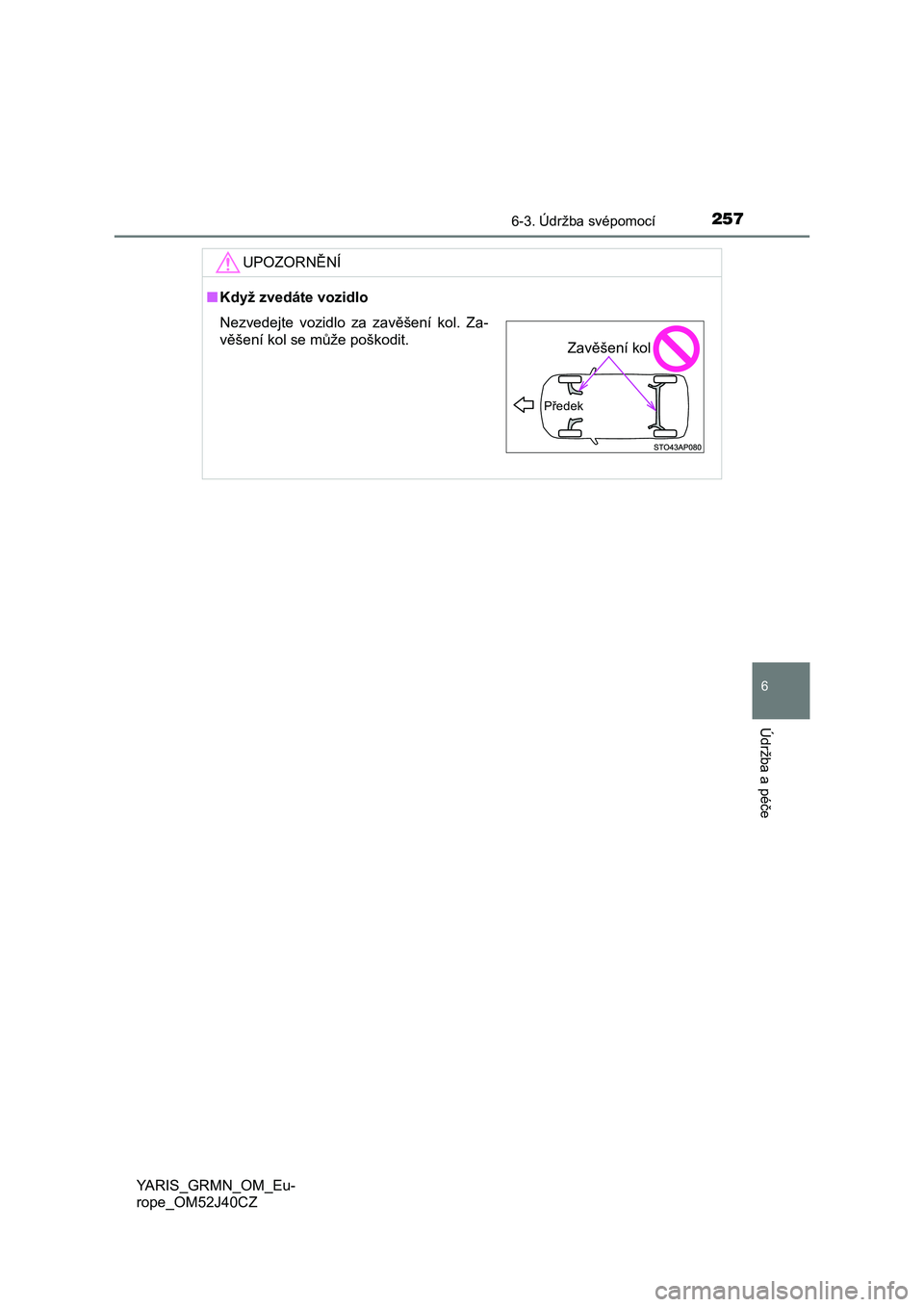

UPOZORNĚNÍ
■Když zvedáte vozidlo
Nezvedejte vozidlo za zavěšení kol. Za-
věšení kol se může poškodit.
Předek
Zavěšení kol

2586-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Motorový prostor
Pojistkové skříňky(S. 290)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 260)
Měrka hladiny motorového
oleje (S. 259)
Nádržka chladicí kapaliny me-
zichladiče (S. 262)Akumulátor (S. 265)
Nádržka chladicí kapaliny mo-
toru (S. 262)
Elektrický ventilátor chlazení
Kondenzátor (S. 264)
Chladič (S. 264)
Nádržka kapaliny ostřikovačů
(S. 268)

2596-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a jeho
vypnutí vyčkejte více než 5 minut, až olej steče zpět na dno mo-
toru.
Vytáhněte měrku ven, při-
čemž držte hadr pod jejím
koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontroluj-
te hladinu oleje, přičemž pod
koncem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit pod-
le typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej

2606-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ■

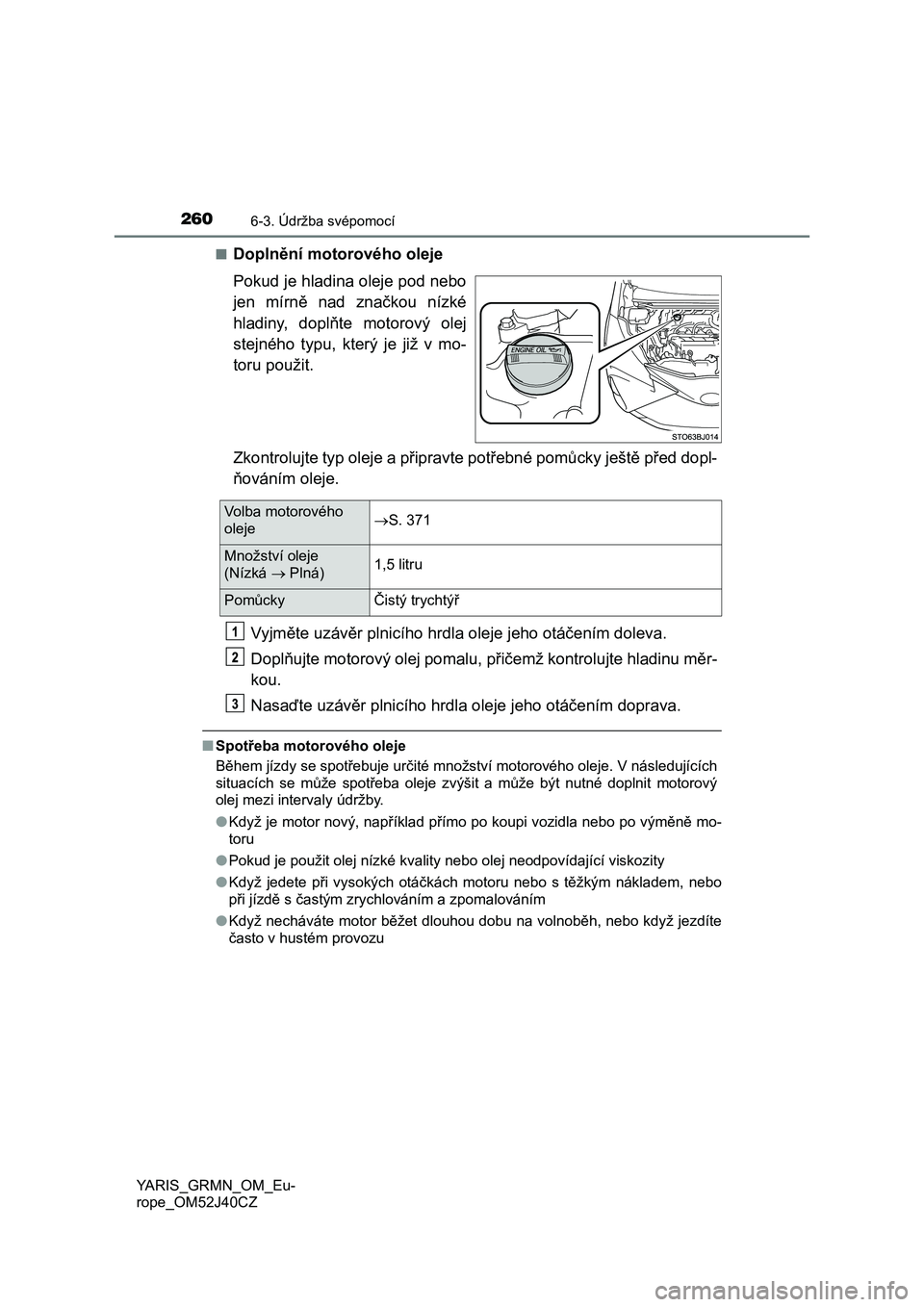

Doplnění motorového oleje
Pokud je hladina oleje pod nebo
jen mírně nad značkou nízké
hladiny, doplňte motorový olej
stejného typu, který je již v mo-
toru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, nebo
při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového
olejeS. 371
Množství oleje
(Nízká  Plná)1,5 litru
Pomůcky Čistý trychtýř
