TOYOTA YARIS GRMN 2017 Návod na použití (in Czech)

2916-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče
Motorový prostor: pojistková skříňka typu C (vozidla s levostranným
řízením)
Zatáhněte gumovou lištu na
okraji, abyste ji odepnuli
z krytu a pak zatlačte výstup-
ky dovnitř a zvedněte kryt.
Vyjměte kryt pólové svorky
a pak kryt pojistkové skříňky.
Motorový prostor: pojistková skříňka typu C (vozidla s pravostran-
ným řízením)
Zatáhněte gumovou lištu na
okraji, abyste ji odepnuli
z krytu a pak zatlačte výstup-
ky dovnitř a zvedněte kryt.
Vyjměte kryt pólové svorky
a pak kryt pojistkové skříňky.

2926-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Přístrojový panel (vozidla s levostranným řízením)
Vyjměte víčko.
Přístrojový panel (vozidla s pravostranným řízením)
Vyjměte kryt.
Nevytahujte kryt nadměrnou si-
lou, protože je připevněn k osvět-
lení prostoru pro nohy.
Vyjměte víčko.
Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze po-
jistky typu A.

2936-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Typ A a B:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p C :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Ty p ATy p B
Ty p C

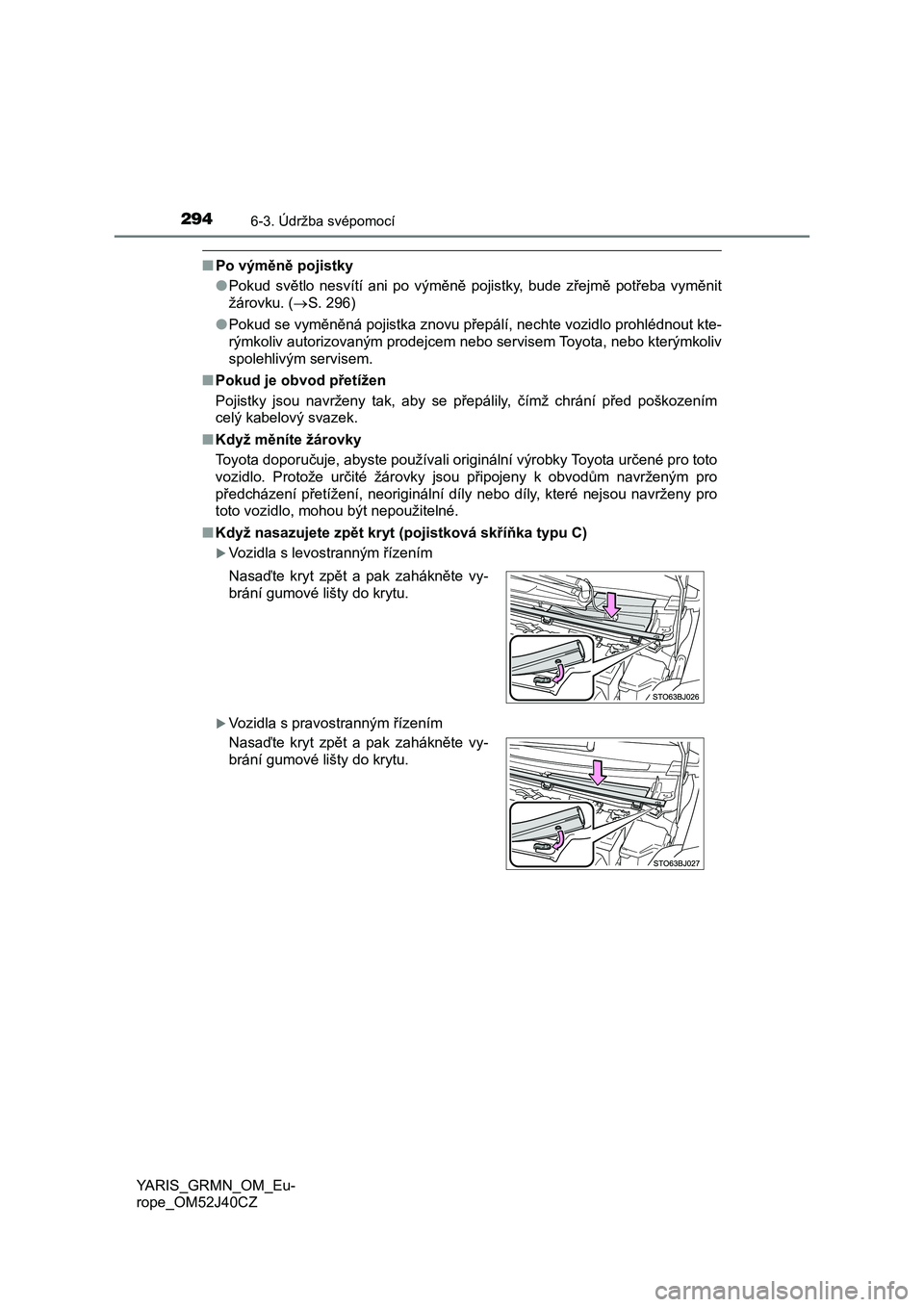

2946-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. (S. 296)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým pro
předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy pro
toto vozidlo, mohou být nepoužitelné.
■<002e0047005c00e500030051004400560044005d0058004d0048005700480003005d0053010c00570003004e0055005c00570003000b00530052004d004c00560057004e00520059006900030056004e011c00740116004e004400030057005c0053005800
030026000c>
Vozidla s levostranným řízením
Vozidla s pravostranným řízením Nasaďte kryt zpět a pak zahákněte vy-
brání gumové lišty do krytu.
Nasaďte kryt zpět a pak zahákněte vy-
brání gumové lišty do krytu.

2956-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

2966-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 375)
■Vpředu
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Protože hrozí nebezpečí poškození
součástí, doporučujeme, aby výměnu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Pro informace o výměně dalších žárovek kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo jiný spo-
lehlivý servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední směrová světla
SvětlometyPřední mlhová světla
Boční směrová světla

2976-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče
■Vzadu
Osvětlení registrační značky
Couvací světloZadní směrová světla

2986-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ■
Halogenové světlomety
Otočte paticí žárovky doleva.
Vytáhněte žárovku ven při
stisknutí uvolňovací pojistky
konektoru.
Vyměňte žárovku, zapojte
konektor a pak nasaďte patici
žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte světlomety
a pohledem ověřte, že otvorem
neuniká žádné světlo.
Výměna žárovek

2996-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
6
Údržba a péče
■Přední mlhová světla
Otočte volant opačným smě-
rem, než je světlo, které má
být vyměněno.
Otočte volant do polohy, která
vám umožní prostrčit ruku mezi
pneumatiku a vložku blatníku.
Vyjměte šroub.
Vyjměte držák vložky blatníku.
Odtáhněte částečně vložku
blatníku, až uvidíte žárovku.

3006-3. Údržba svépomocí
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva.
Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte žárovku.
