TOYOTA YARIS HATCHBACK 2014 Brugsanvisning (in Danish)

4719-1. Specifikationer
9
Bilens specifikationer

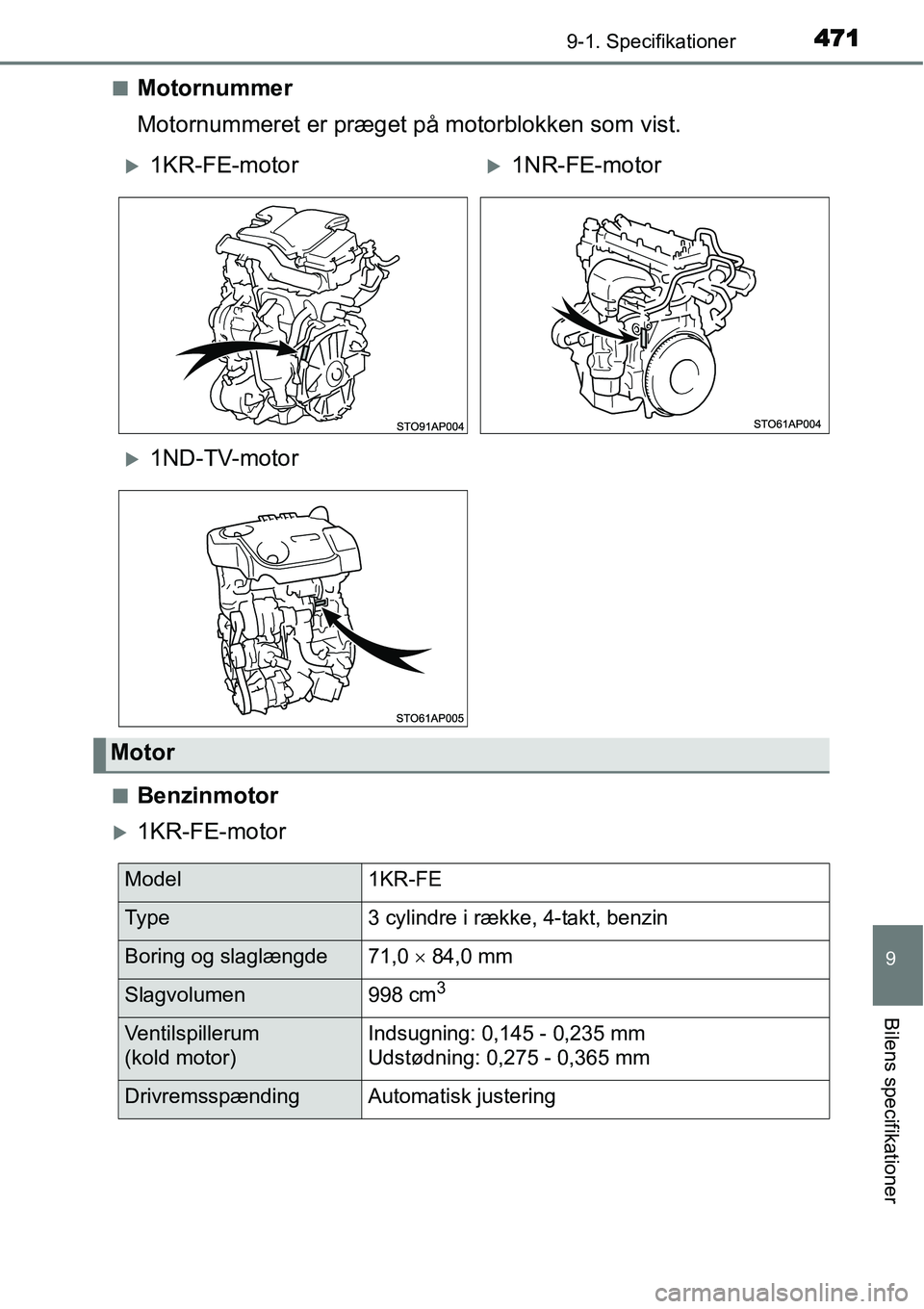

â– Motornummer
Motornummeret er præget på motorblokken som vist.
â– Benzinmotor
X1KR-FE-motor
X1KR-FE-motorX1NR-FE-motor
X1ND-TV-motor
Motor
Model1KR-FE
Ty p e3 cylindre i række, 4-takt, benzin
Boring og slaglængde71,0 × 84,0 mm
Slagvolumen998 cm3
Ventilspillerum
(kold motor)Indsugning: 0,145 - 0,235 mm
Udstødning: 0,275 - 0,365 mm
DrivremsspændingAutomatisk justering

4729-1. Specifikationer
X1NR-FE-motor
â– Dieselmotor
X1ND-TV-motor
Model1NR-FE
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde72,5 × 80,5 mm
Slagvolumen1.329 cm3
Ventilspillerum
(kold motor)Automatisk justering
DrivremsspændingAutomatisk justering
Model1ND-TV
Ty p e4 cylindre i række, 4-takt, diesel
Boring og slaglængde73,0 × 81,5 mm
Slagvolumen1.364 cm3
Ventilspillerum
(kold motor)Indsugning: 0,11 - 0,17 mm
Udstødning: 0,14 - 0,20 mm
DrivremsspændingAutomatisk justering
BEMÆRK
â– Drivremstype (dieselmotor)
Højstyrkedrivremmen bruges som drivrem i generatorsiden. Ved udskiftning
skal der anvendes en original Toyota-drivrem eller en lignende højstyrke-
drivrem. Hvis der ikke anvendes en højstyrkedrivrem, kan remmens levetid
være kortere end forventet. Højstyrkedrivremmen er en rem med Aramid-
kerne, hvilket gør den stærkere end de almindeligt anvendte remme med
PET- eller PEN-kerne.

4739-1. Specifikationer
9
Bilens specifikationer
â– Benzinmotor
â– Dieselmotor

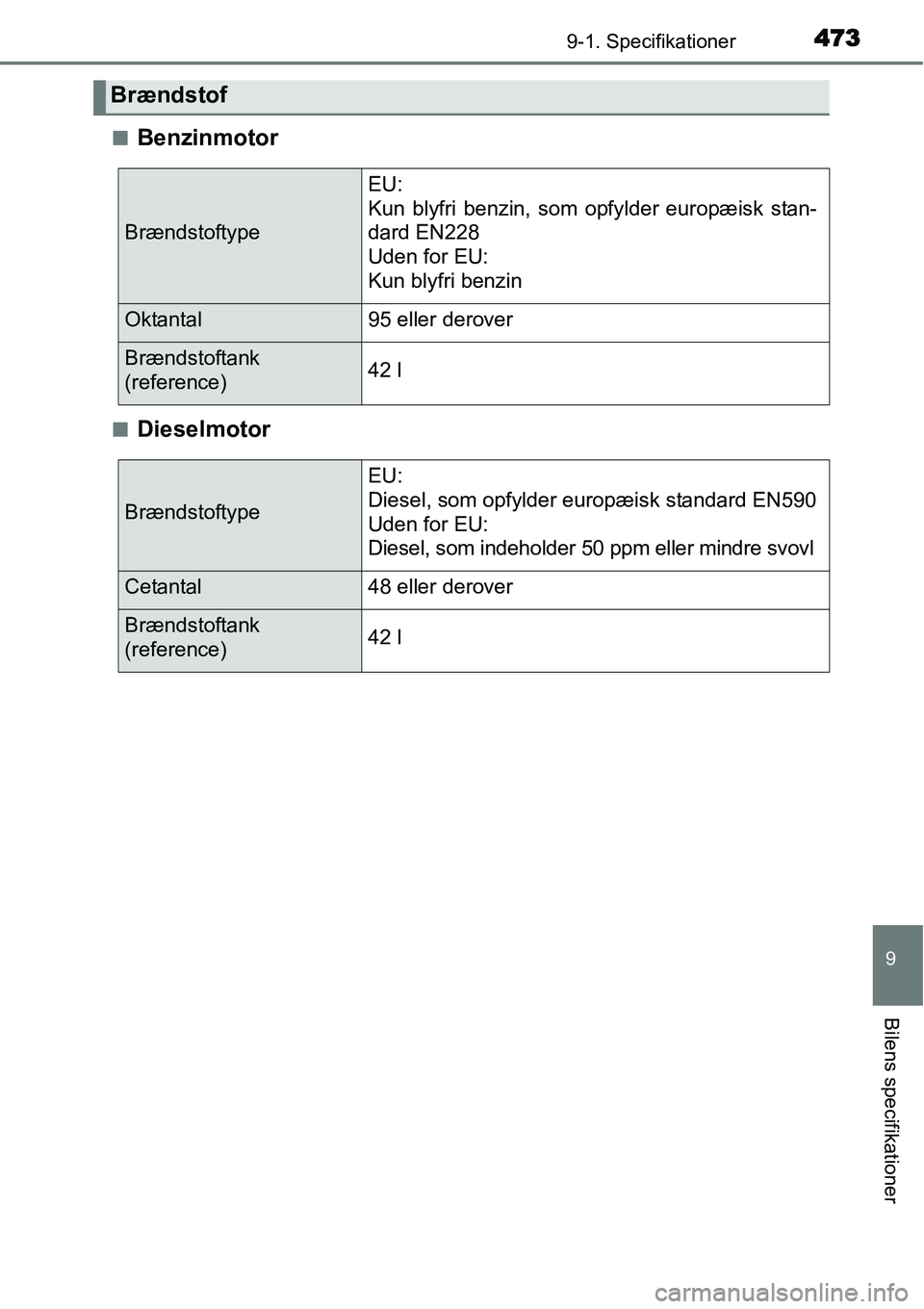

Brændstof
Brændstoftype
EU:
Kun blyfri benzin, som opfylder europæisk stan-
dard EN228
Uden for EU:
Kun blyfri benzin
Oktantal95 eller derover
Brændstoftank
(reference)42 l
Brændstoftype
EU:
Diesel, som opfylder europæisk standard EN590
Uden for EU:
Diesel, som indeholder 50 ppm eller mindre svovl
Cetantal48 eller derover
Brændstoftank
(reference)42 l

4749-1. Specifikationer

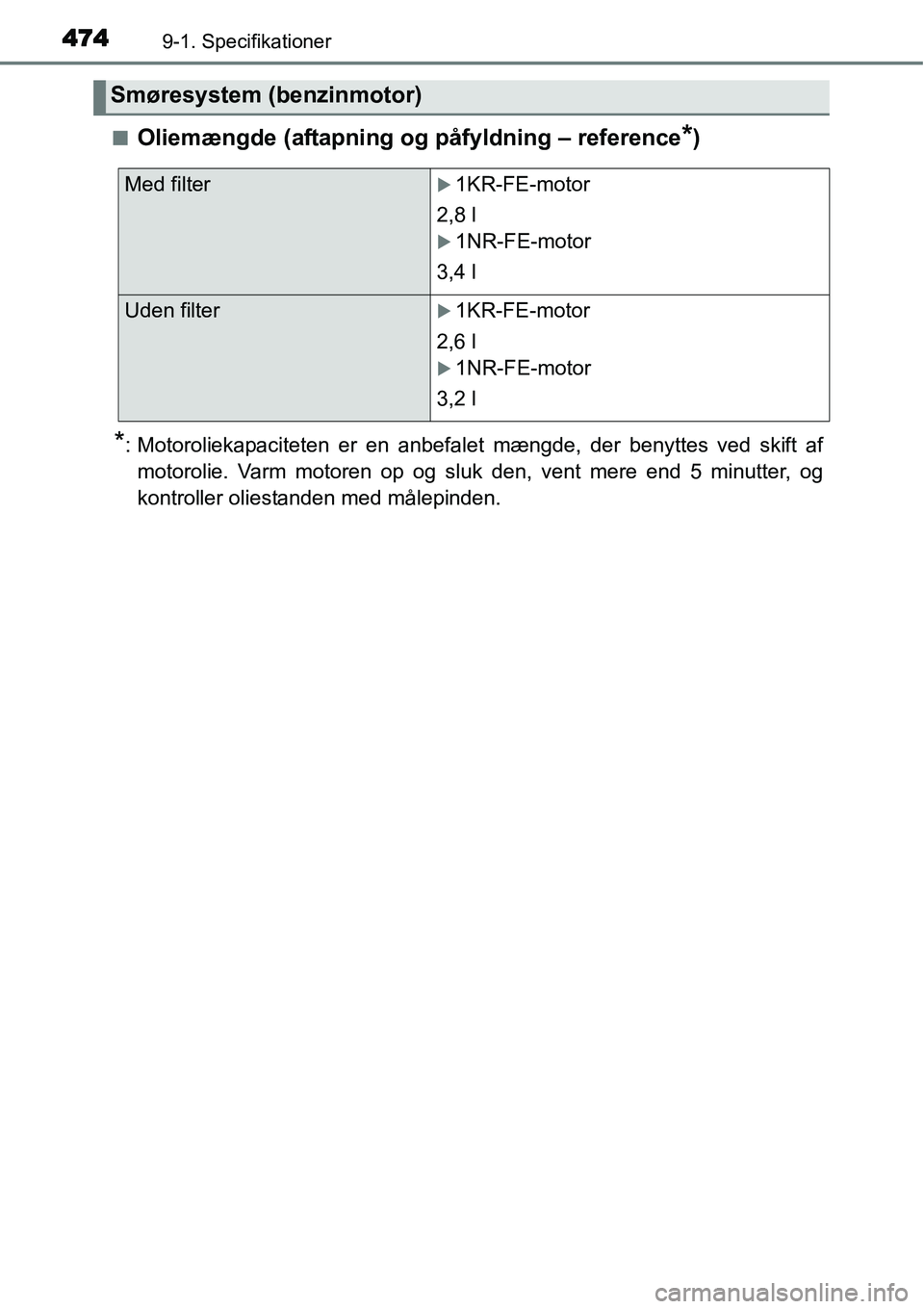

■Oliemængde (aftapning og påfyldning – reference*)
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift af
motorolie. Varm motoren op og sluk den, vent mere end 5 minutter, og
kontroller oliestanden med målepinden.
Smøresystem (benzinmotor)
Med filterX1KR-FE-motor
2,8 l
X1NR-FE-motor
3,4 l
Uden filterX1KR-FE-motor
2,6 l
X1NR-FE-motor
3,2 l

4759-1. Specifikationer
9
Bilens specifikationer

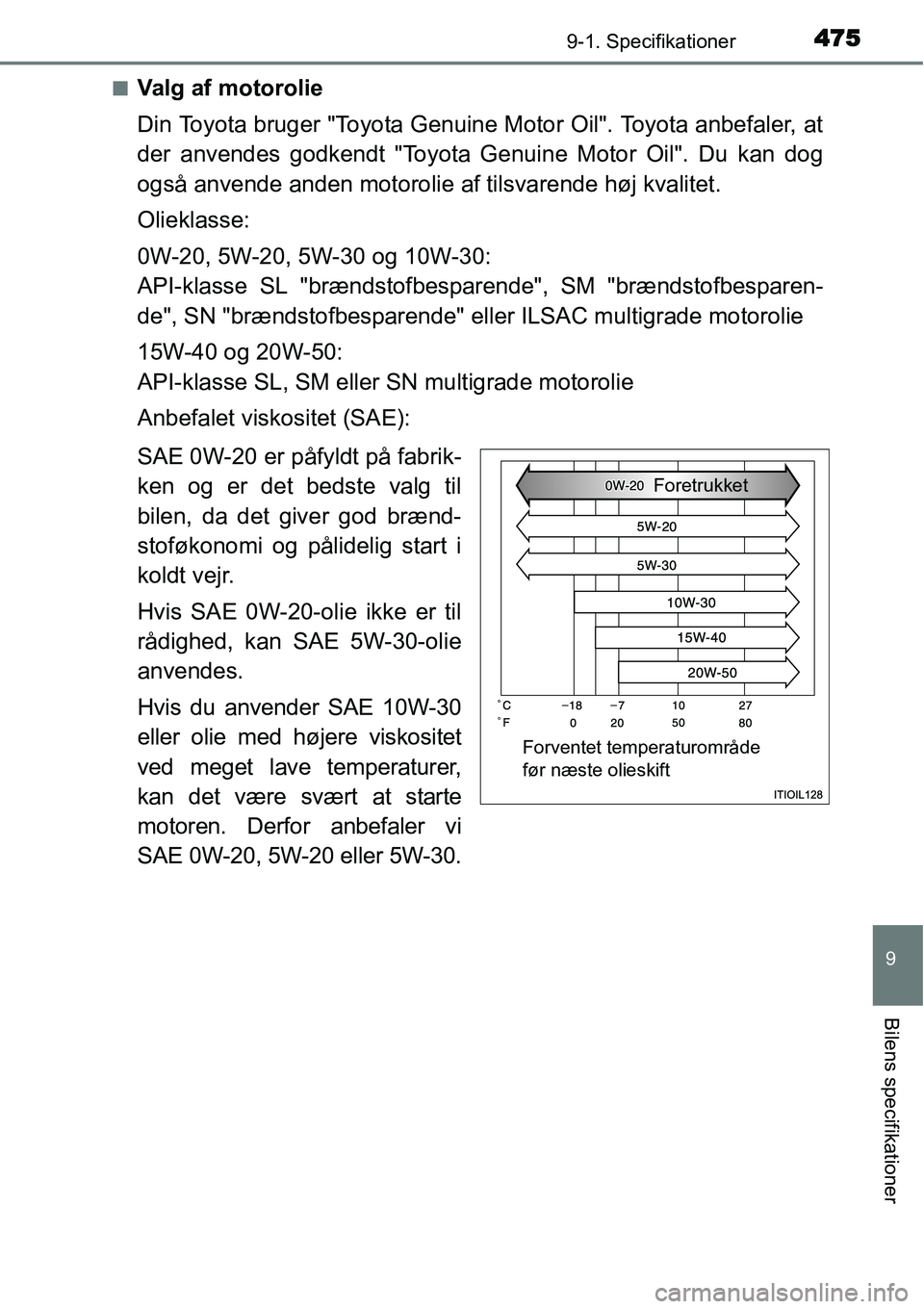

â– Valg af motorolie
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende høj kvalitet.
Olieklasse:
0W-20, 5W-20, 5W-30 og 10W-30:
API-klasse SL "brændstofbesparende", SM "brændstofbesparen-
de", SN "brændstofbesparende" eller ILSAC multigrade motorolie
15W-40 og 20W-50:
API-klasse SL, SM eller SN multigrade motorolie
Anbefalet viskositet (SAE):
SAE 0W-20 er påfyldt på fabrik-
ken og er det bedste valg til
bilen, da det giver god brænd-
stoføkonomi og pålidelig start i
koldt vejr.
Hvis SAE 0W-20-olie ikke er til
rådighed, kan SAE 5W-30-olie
anvendes.
Hvis du anvender SAE 10W-30
eller olie med højere viskositet
ved meget lave temperaturer,
kan det være svært at starte
motoren. Derfor anbefaler vi
SAE 0W-20, 5W-20 eller 5W-30.
Forventet temperaturområde
før næste olieskiftForetrukket

4769-1. Specifikationer

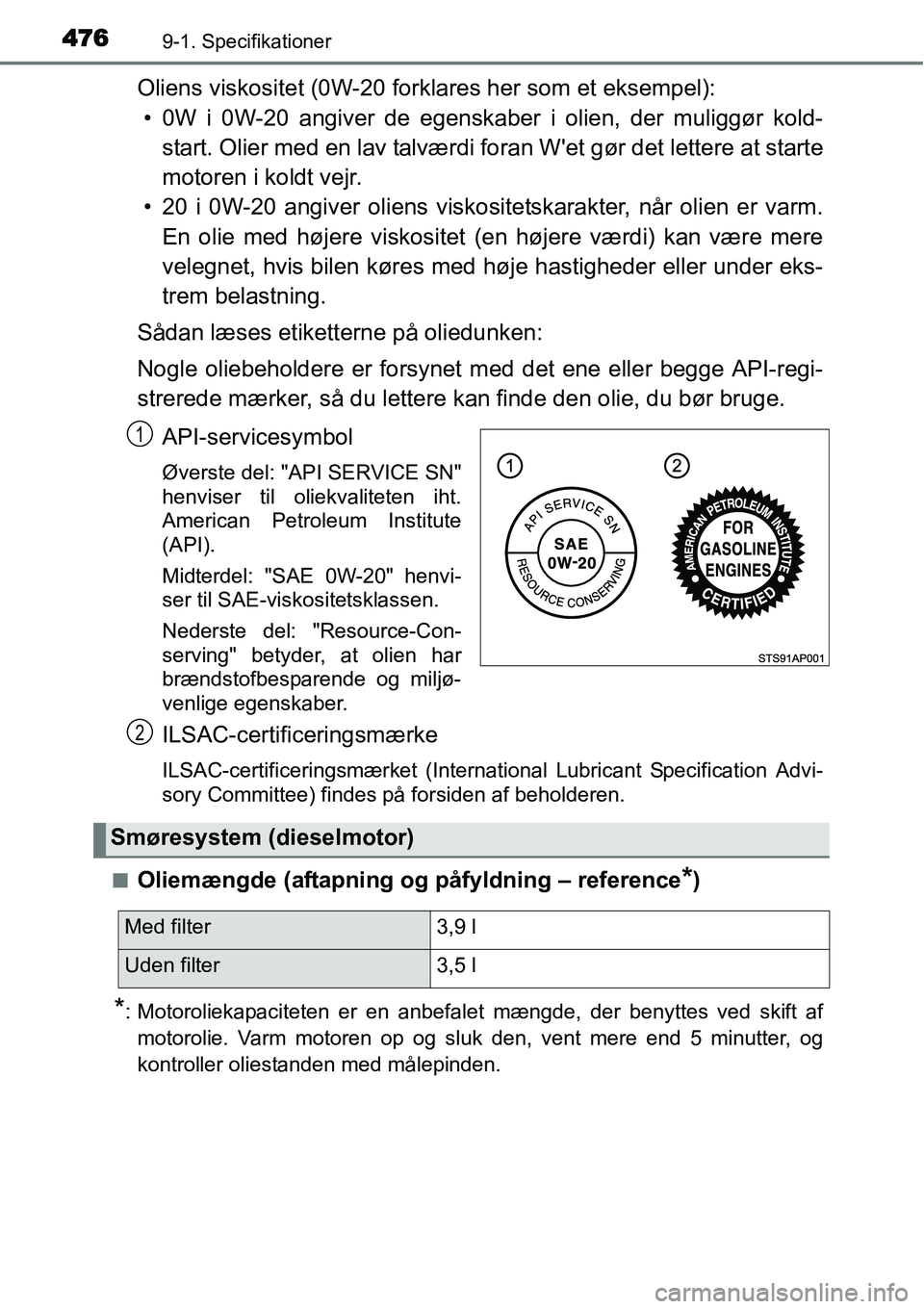

Oliens viskositet (0W-20 forklares her som et eksempel):
• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold-
start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oliens viskositetskarakter, når olien er varm.
En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det ene eller begge API-regi-
strerede mærker, så du lettere kan finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE SN"
henviser til oliekvaliteten iht.
American Petroleum Institute
(API).
Midterdel: "SAE 0W-20" henvi-
ser til SAE-viskositetsklassen.
Nederste del: "Resource-Con-
serving" betyder, at olien har
brændstofbesparende og miljø-
venlige egenskaber.
ILSAC-certificeringsmærke
ILSAC-certificeringsmærket (International Lubricant Specification Advi-
sory Committee) findes på forsiden af beholderen.
â–
Oliemængde (aftapning og påfyldning – reference*)
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift af
motorolie. Varm motoren op og sluk den, vent mere end 5 minutter, og
kontroller oliestanden med målepinden.
1
2
Smøresystem (dieselmotor)
Med filter 3,9 l
Uden filter 3,5 l

4779-1. Specifikationer
9
Bilens specifikationer

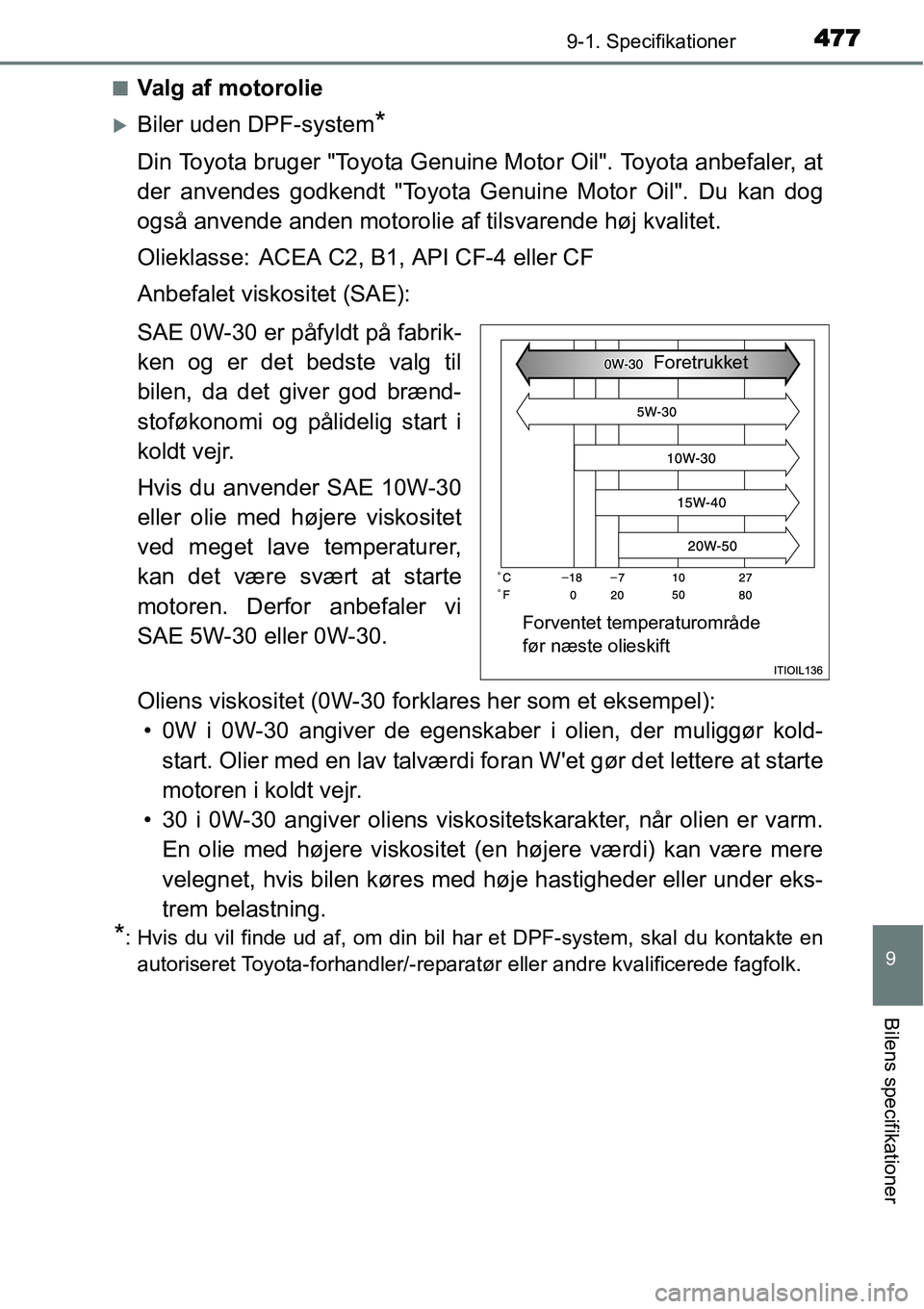

â– Valg af motorolie
XBiler uden DPF-system*
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende høj kvalitet.
Olieklasse: ACEA C2, B1, API CF-4 eller CF
Anbefalet viskositet (SAE):
SAE 0W-30 er påfyldt på fabrik-
ken og er det bedste valg til
bilen, da det giver god brænd-
stoføkonomi og pålidelig start i
koldt vejr.
Hvis du anvender SAE 10W-30
eller olie med højere viskositet
ved meget lave temperaturer,
kan det være svært at starte
motoren. Derfor anbefaler vi
SAE 5W-30 eller 0W-30.
Oliens viskositet (0W-30 forklares her som et eksempel):
• 0W i 0W-30 angiver de egenskaber i olien, der muliggør kold-
start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 30 i 0W-30 angiver oliens viskositetskarakter, når olien er varm.
En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
*: Hvis du vil finde ud af, om din bil har et DPF-system, skal du kontakte en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
Forventet temperaturområde
før næste olieskiftForetrukket

4789-1. Specifikationer

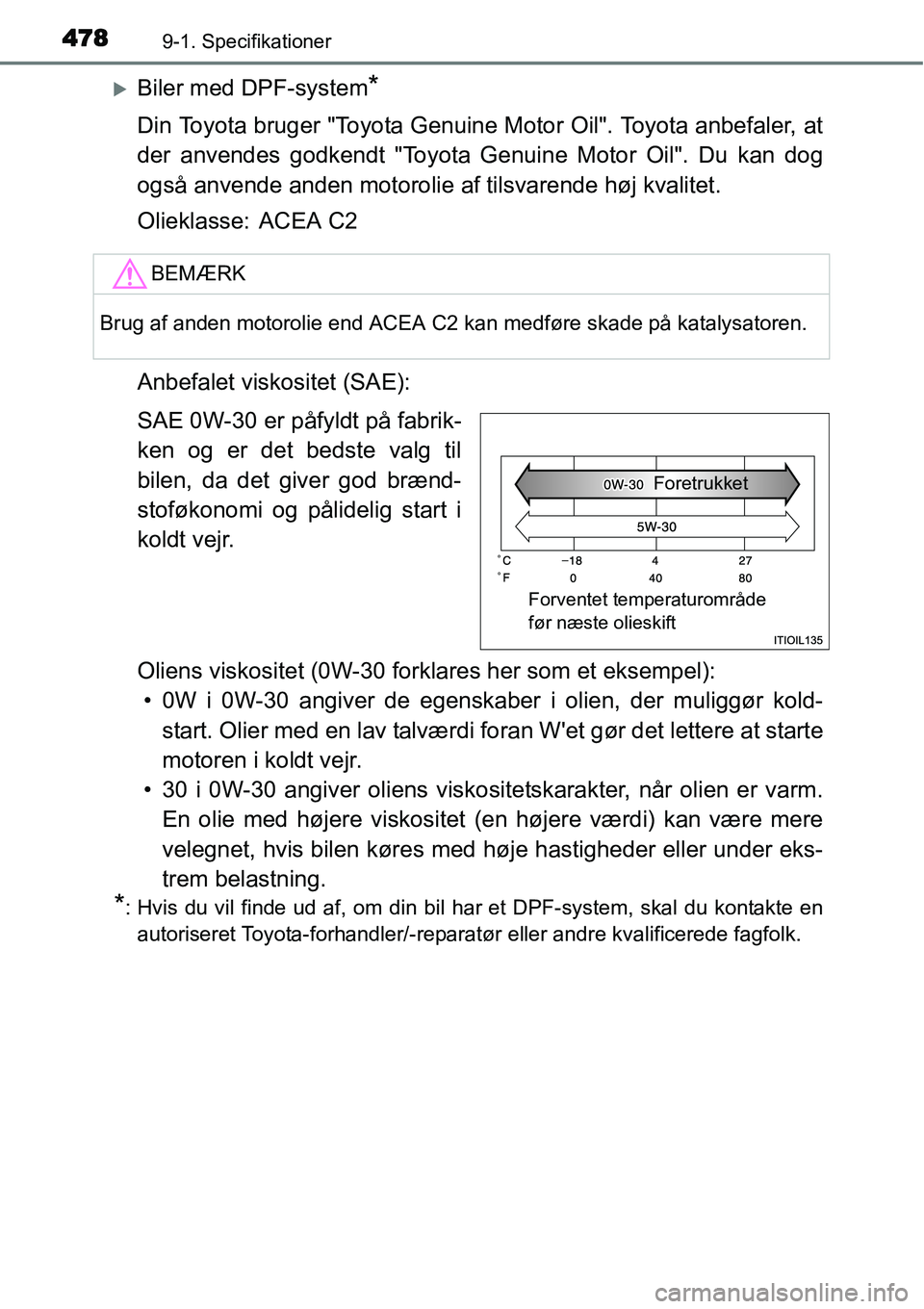

XBiler med DPF-system*
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende høj kvalitet.
Olieklasse: ACEA C2
Anbefalet viskositet (SAE):
SAE 0W-30 er påfyldt på fabrik-
ken og er det bedste valg til
bilen, da det giver god brænd-
stoføkonomi og pålidelig start i
koldt vejr.
Oliens viskositet (0W-30 forklares her som et eksempel):
• 0W i 0W-30 angiver de egenskaber i olien, der muliggør kold-
start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 30 i 0W-30 angiver oliens viskositetskarakter, når olien er varm.
En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
*: Hvis du vil finde ud af, om din bil har et DPF-system, skal du kontakte en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.BEMÆRK
Brug af anden motorolie end ACEA C2 kan medføre skade på katalysatoren.
Forventet temperaturområde
før næste olieskiftForetrukket

4799-1. Specifikationer
9
Bilens specifikationer
â– Benzinmotor
â– Dieselmotor

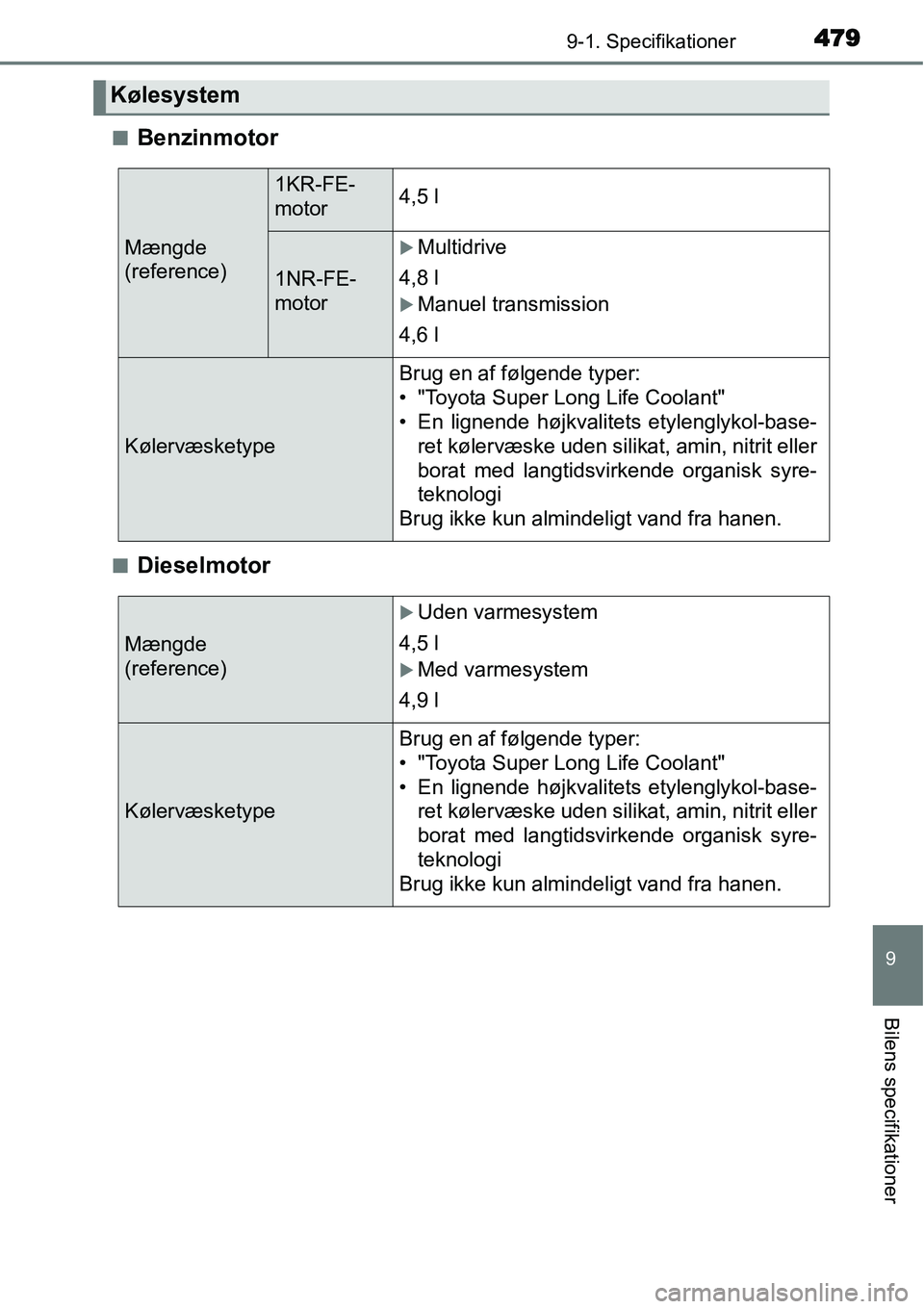

Kølesystem
Mængde
(reference)
1KR-FE-
motor4,5 l
1NR-FE-
motor
XMultidrive
4,8 l
XManuel transmission
4,6 l
Kølervæsketype
Brug en af følgende typer:
• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-base-
ret kølervæske uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syre-
teknologi
Brug ikke kun almindeligt vand fra hanen.
Mængde
(reference)
XUden varmesystem
4,5 l
XMed varmesystem
4,9 l
Kølervæsketype
Brug en af følgende typer:
• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-base-
ret kølervæske uden silikat, amin, nitrit eller
borat med langtidsvirkende organisk syre-
teknologi
Brug ikke kun almindeligt vand fra hanen.

4809-1. Specifikationer
*: Oliemængden er den anbefalede mængde. Hvis det er nødvendigt at skifte
gearolie, skal du kontakte en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.

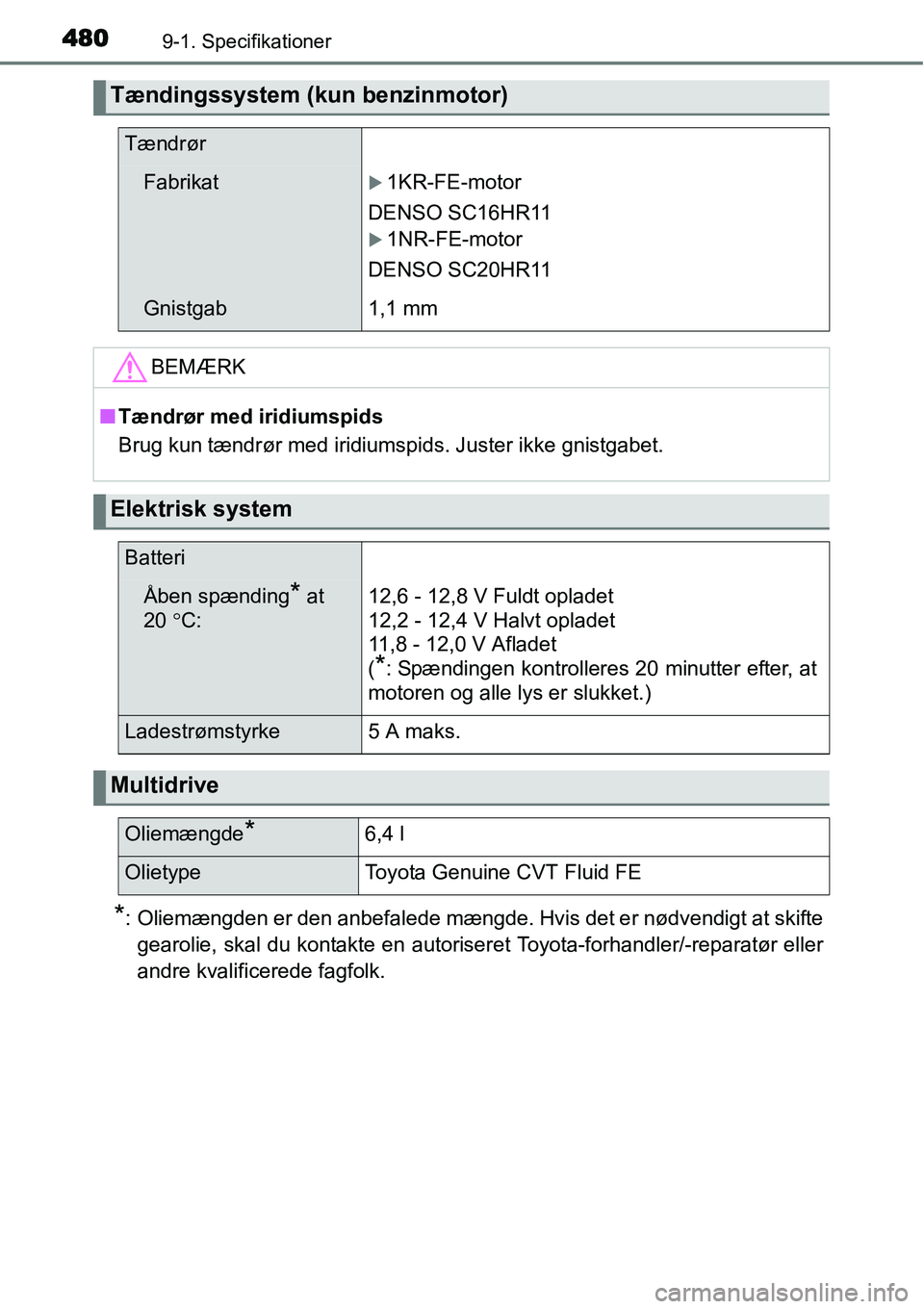

Tændingssystem (kun benzinmotor)
Tændrør
FabrikatX1KR-FE-motor
DENSO SC16HR11
X1NR-FE-motor
DENSO SC20HR11
Gnistgab1,1 mm
BEMÆRK
■Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
Elektrisk system
Batteri
Åben spænding* at
20 °C:12,6 - 12,8 V Fuldt opladet
12,2 - 12,4 V Halvt opladet
11,8 - 12,0 V Afladet
(
*: Spændingen kontrolleres 20 minutter efter, at
motoren og alle lys er slukket.)
Ladestrømstyrke 5 A maks.
Multidrive
Oliemængde*6,4 l
OlietypeToyota Genuine CVT Fluid FE
