TOYOTA YARIS HATCHBACK 2014 Manuel du propriétaire (in French)

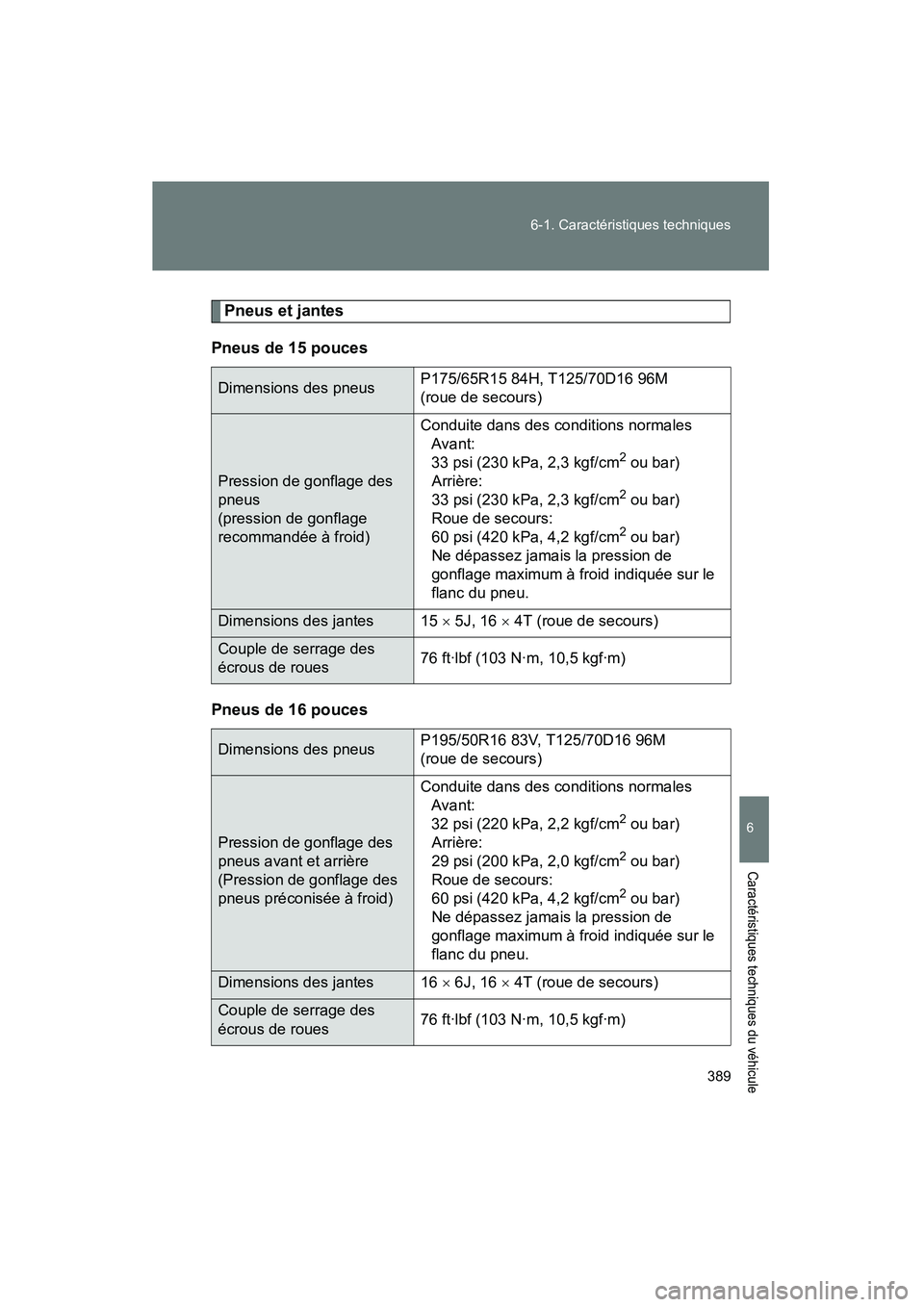

389
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule
Pneus et jantes
Pneus de 15 pouces
Pneus de 16 pouces
Dimensions des pneus P175/65R15 84H, T125/70D16 96M
(roue de secours)
Pression de gonflage des
pneus
(pression de gonflage
recommandée à froid)Conduite dans des conditions normales
Avant:
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Arrière:
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Ne dépassez jamais la pression de
gonflage maximum à froid indiquée sur le
flanc du pneu.
Dimensions des jantes 15 × 5J, 16 × 4T (roue de secours)
Couple de serrage des
écrous de roues 76 ft·lbf (103 N·m, 10,5 kgf·m)
Dimensions des pneusP195/50R16 83V, T125/70D16 96M
(roue de secours)
Pression de gonflage des
pneus avant et arrière
(Pression de gonflage des
pneus préconisée à froid)Conduite dans des conditions normales
Avant:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Arrière:
29 psi (200 kPa, 2,0 kgf/cm
2 ou bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Ne dépassez jamais la pression de
gonflage maximum à froid indiquée sur le
flanc du pneu.
Dimensions des jantes 16 × 6J, 16 × 4T (roue de secours)
Couple de serrage des
écrous de roues 76 ft·lbf (103 N·m, 10,5 kgf·m)

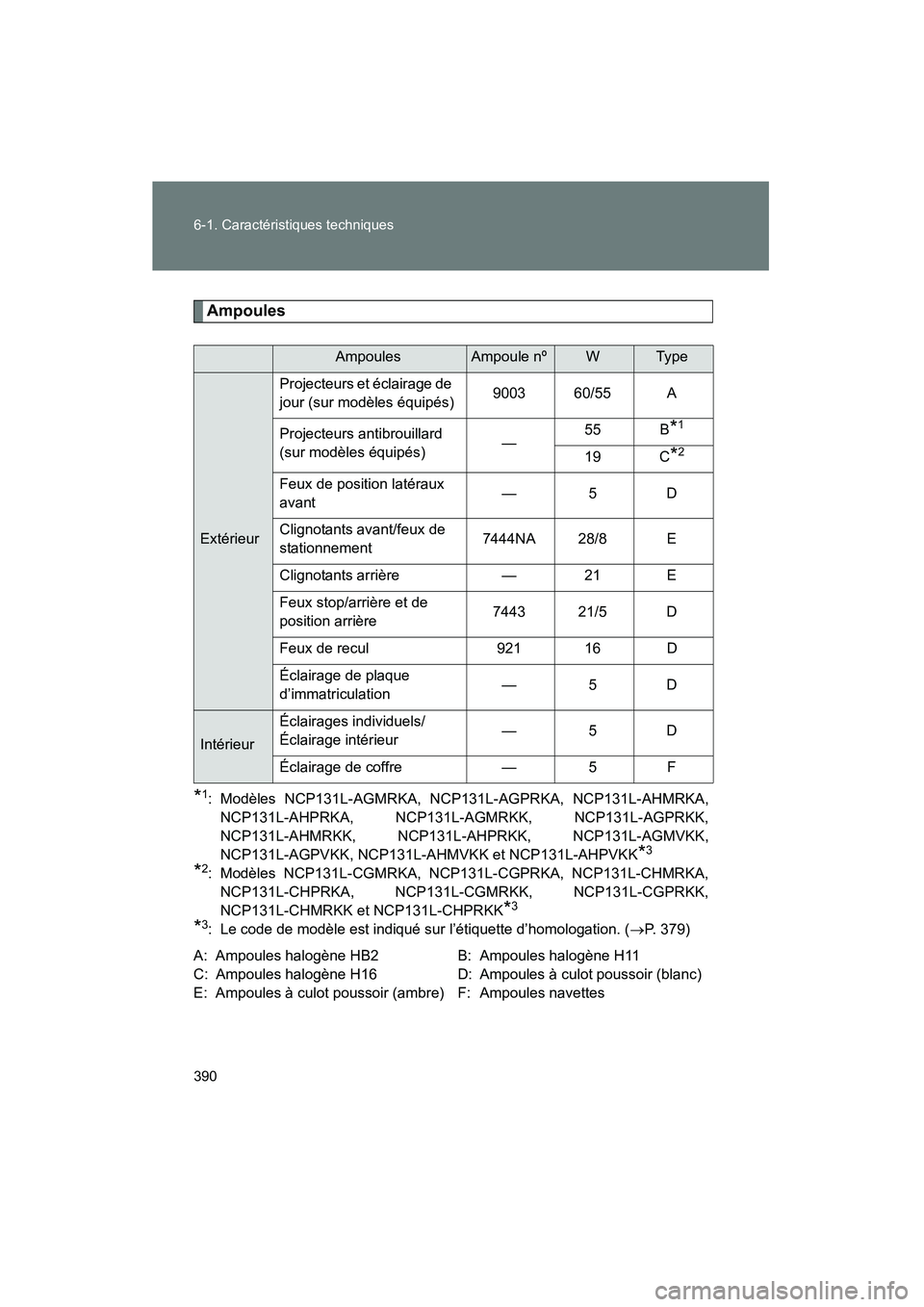

390 6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
Ampoules
*1: Modèles NCP131L-AGMRKA, NCP131L-AGPRKA, NCP131L-AHMRKA,
NCP131L-AHPRKA, NCP131L-AGMRKK, NCP131L-AGPRKK,
NCP131L-AHMRKK, NCP131L-AH PRKK, NCP131L-AGMVKK,
NCP131L-AGPVKK, NCP131L-AHMVKK et NCP131L-AHPVKK
*3
*2: Modèles NCP131L-CGMRKA, NCP131L-CGPRKA, NCP131L-CHMRKA, NCP131L-CHPRKA, NCP131L-CGMRKK, NCP131L-CGPRKK,
NCP131L-CHMRKK et NCP131L-CHPRKK
*3
*3: Le code de modèle est indiqué sur l’étiquette d’homologation. (→P. 379)
A: Ampoules halogène HB2 B: Ampoules halogène H11
C: Ampoules halogène H16 D: Ampoules à culot poussoir (blanc)
E: Ampoules à culot poussoir (ambre) F: Ampoules navettes
AmpoulesAmpoule nºWTy p e
Extérieur Projecteurs et éclairage de
jour (sur modèles équipés)
9003 60/55 A
Projecteurs antibrouillard
(sur modèles équipés) —55 B
*1
19 C*2
Feux de position latéraux
avant
—5D
Clignotants avant/feux de
stationnement 7444NA 28/8 E
Clignotants arrière — 21 E
Feux stop/arrière et de
position arrière 7443 21/5 D
Feux de recul 921 16 D
Éclairage de plaque
d’immatriculation —5D
IntérieurÉclairages individuels/
Éclairage intérieur
—5D
Éclairage de coffre — 5 F

391
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule
Infor mations sur le carburant
■Orifice de remplissage du réservoir pour essence sans plomb
Pour vous éviter toute erreur au moment de faire le plein, l’orifice de
remplissage du réservoir de votre véhicule est d’un diamètre tel qu’il accepte
uniquement les pistolets spéciaux des pompes à essence sans plomb.
■ Qualité de l’essence
Dans des cas très rares, des problèmes d’agrément de conduite peuvent
être causés par la marque d’essence que vous utilisez. Si les problèmes
persistent, essayez de changer de marque d’essence. Si cela ne résout pas
le problème, consultez votre concessionnaire Toyota.
■ Normes de qualité de l’essence
●Les constructeurs automobiles américains, européens et japonais ont
mis au point une spécification pour la qualité du carburant appelée
World-Wide Fuel Charter (WWFC), qui devrait être appliquée dans le
monde entier.
● La WWFC est constituée de quatre catégories qui sont basées sur les
niveaux d’émissions requis. Aux États-Unis, on a adopté la catégorie 4.
● La WWFC améliore la qualité de l’air en réduisant les émissions des
parcs de véhicules et améliore la satisfaction de la clientèle grâce à de
meilleures performances.
Utilisez exclusivement de l’essence sans plomb pour votre véhicule.
Sélectionnez un indice d’octane 87 (Indice d’octane recherche 91) ou
plus. L’utilisation d’essence sans plomb avec une indice d’octane
inférieur à 87 peut causer un cognement du moteur. Un cognement
persistent peut causer des dommages au moteur.
Au minimum, l’essence que vous utilisez doit répondre au normes
ASTM D4814 aux États-Unis et CGSB3.5-M93 au Canada.

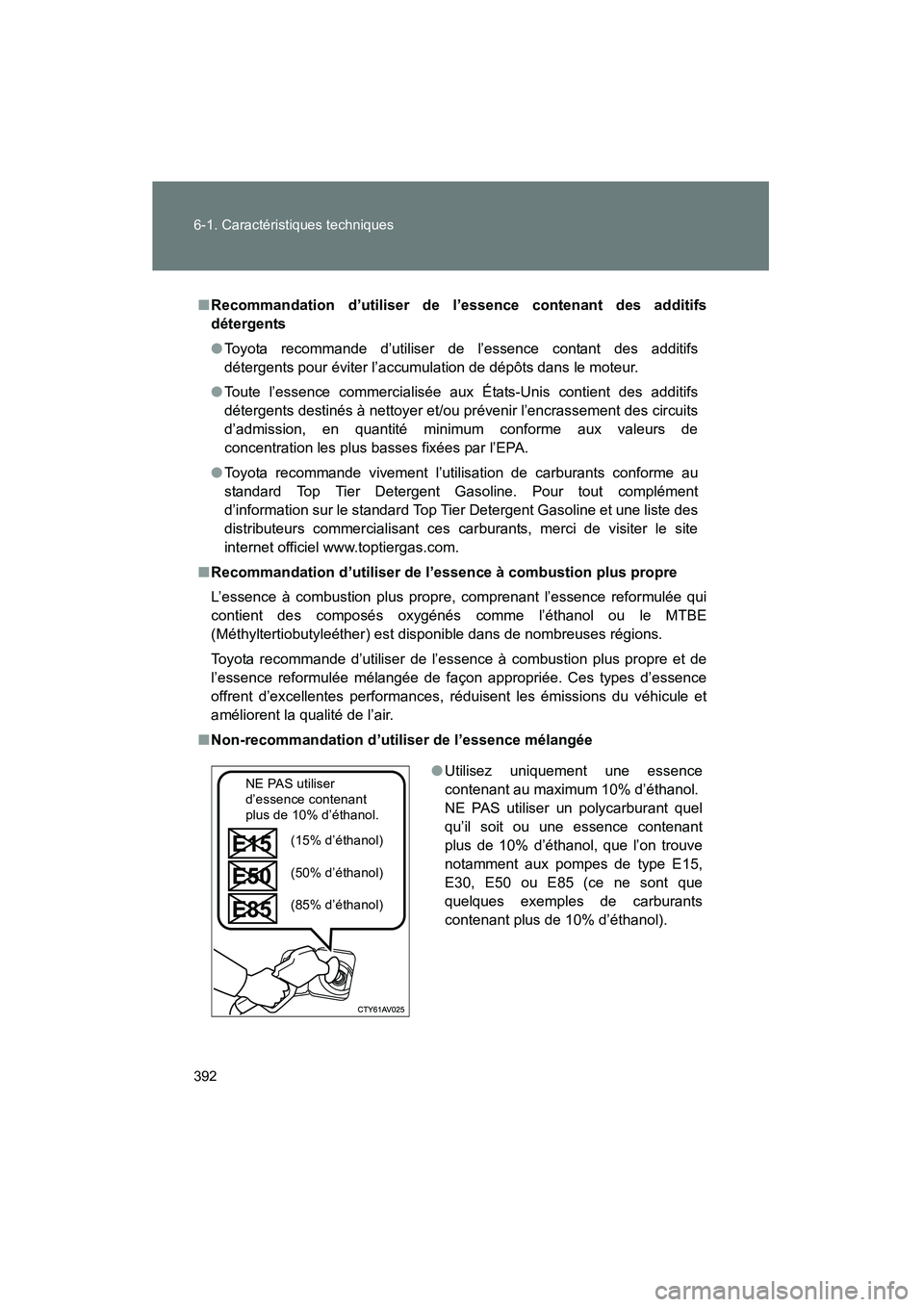

392 6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
■Recommandation d’utiliser de l’essence contenant des additifs
détergents
● Toyota recommande d’utiliser de l’essence contant des additifs
détergents pour éviter l’accumulation de dépôts dans le moteur.
● Toute l’essence commercialisée aux États-Unis contient des additifs
détergents destinés à nettoyer et/ou prévenir l’encrassement des circuits
d’admission, en quantité minimum conforme aux valeurs de
concentration les plus basses fixées par l’EPA.
● Toyota recommande vivement l’utilisation de carburants conforme au
standard Top Tier Detergent Gasoline. Pour tout complément
d’information sur le standard Top Tier Detergent Gasoline et une liste des
distributeurs commercialisant ces carburants, merci de visiter le site
internet officiel www.toptiergas.com.
■ Recommandation d’utiliser de l’essence à combustion plus propre
L’essence à combustion plus propre, comprenant l’essence reformulée qui
contient des composés oxygénés comme l’éthanol ou le MTBE
(Méthyltertiobutyleéther) est disponi ble dans de nombreuses régions.
Toyota recommande d’utiliser de l’essence à combustion plus propre et de
l’essence reformulée mélangée de façon appropriée. Ces types d’essence
offrent d’excellentes performances, réduisent les émissions du véhicule et
améliorent la qualité de l’air.
■ Non-recommandation d’utiliser de l’essence mélangée
●Utilisez uniquement une essence
contenant au maximum 10% d’éthanol.
NE PAS utiliser un polycarburant quel
qu’il soit ou une essence contenant
plus de 10% d’éthanol, que l’on trouve
notamment aux pompes de type E15,
E30, E50 ou E85 (ce ne sont que
quelques exemples de carburants
contenant plus de 10% d’éthanol).
NE PAS utiliser
d’essence contenant
plus de 10% d’éthanol.
(15% d’éthanol)
(50% d’éthanol)
(85% d’éthanol)

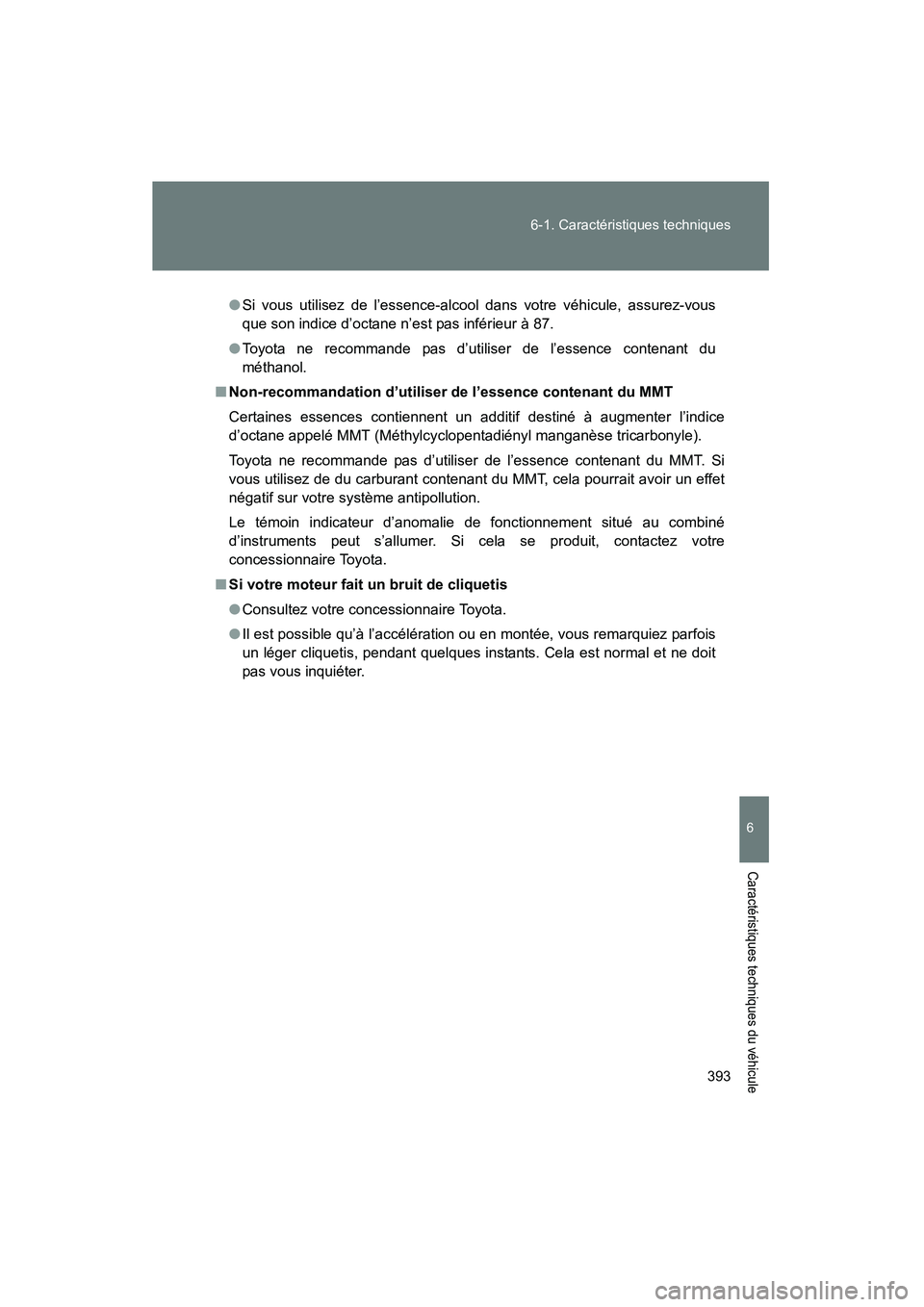

393
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule
●
Si vous utilisez de l’essence-alcool dans votre véhicule, assurez-vous
que son indice d’octane n’est pas inférieur à 87.
● Toyota ne recommande pas d’utiliser de l’essence contenant du
méthanol.
■ Non-recommandation d’utiliser de l’essence contenant du MMT
Certaines essences contiennent un additif destiné à augmenter l’indice
d’octane appelé MMT (Méthylcyclopentadiényl manganèse tricarbonyle).
Toyota ne recommande pas d’utiliser de l’essence contenant du MMT. Si
vous utilisez de du carburant contenant du MMT, cela pourrait avoir un effet
négatif sur votre système antipollution.
Le témoin indicateur d’anomalie de fonctionnement situé au combiné
d’instruments peut s’allumer. Si cela se produit, contactez votre
concessionnaire Toyota.
■ Si votre moteur fait un bruit de cliquetis
●Consultez votre concessionnaire Toyota.
● Il est possible qu’à l’accélération ou en montée, vous remarquiez parfois
un léger cliquetis, pendant quelques instants. Cela est normal et ne doit
pas vous inquiéter.

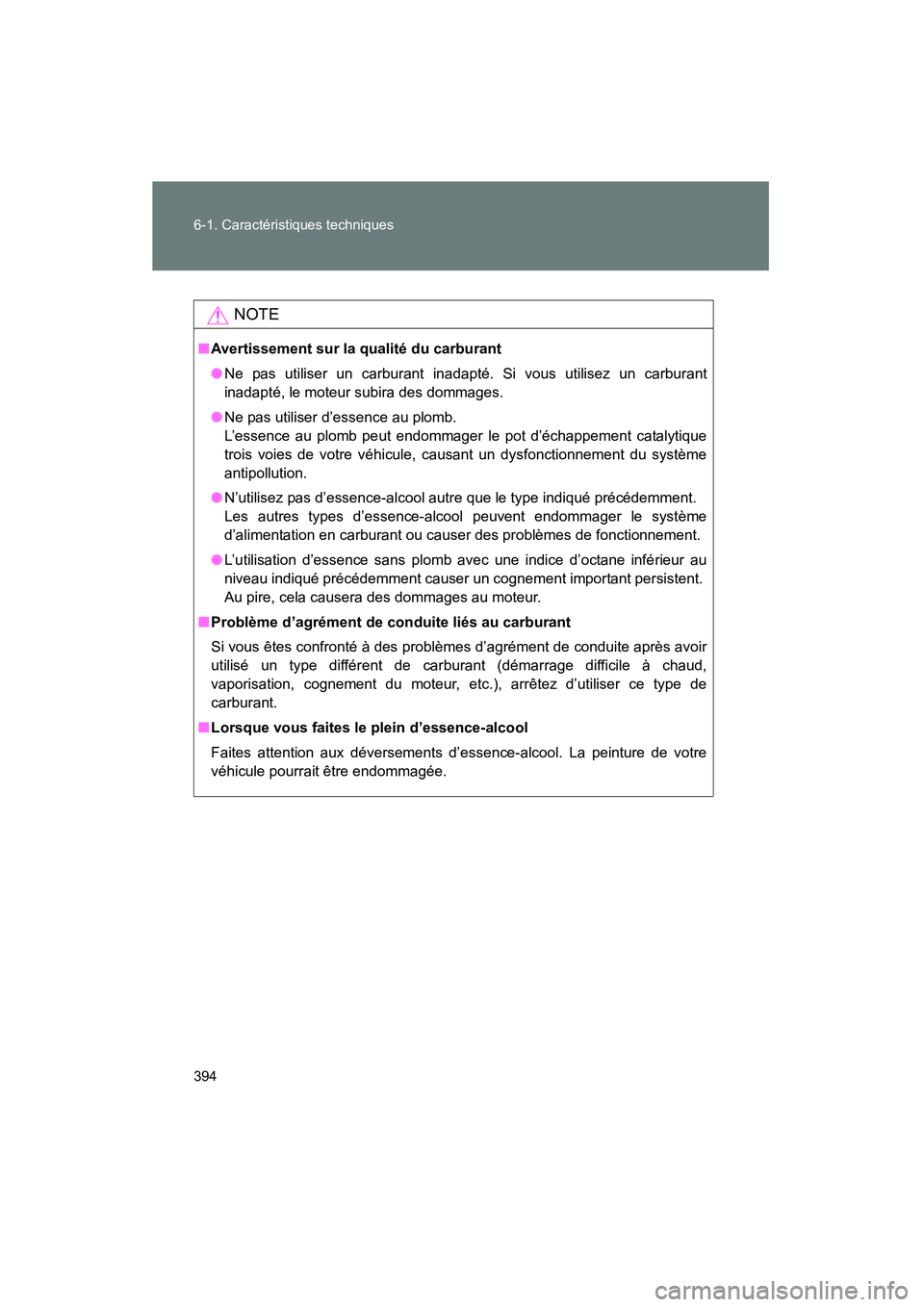

394 6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
NOTE
■Avertissement sur la qualité du carburant
● Ne pas utiliser un carburant inadapté. Si vous utilisez un carburant
inadapté, le moteur subira des dommages.
● Ne pas utiliser d’essence au plomb.
L’essence au plomb peut endommager le pot d’échappement catalytique
trois voies de votre véhicule, causant un dysfonctionnement du système
antipollution.
● N’utilisez pas d’essence-alcool autre que le type indiqué précédemment.
Les autres types d’essence-alcool peuvent endommager le système
d’alimentation en carburant ou causer des problèmes de fonctionnement.
● L’utilisation d’essence sans plomb avec une indice d’octane inférieur au
niveau indiqué précédemment causer un cognement important persistent.
Au pire, cela causera des dommages au moteur.
■ Problème d’agrément de conduite liés au carburant
Si vous êtes confronté à des problèmes d’agrément de conduite après avoir
utilisé un type différent de carburant (démarrage difficile à chaud,
vaporisation, cognement du moteur, etc.), arrêtez d’utiliser ce type de
carburant.
■ Lorsque vous faites le plein d’essence-alcool
Faites attention aux déversements d’essence-alcool. La peinture de votre
véhicule pourrait être endommagée.

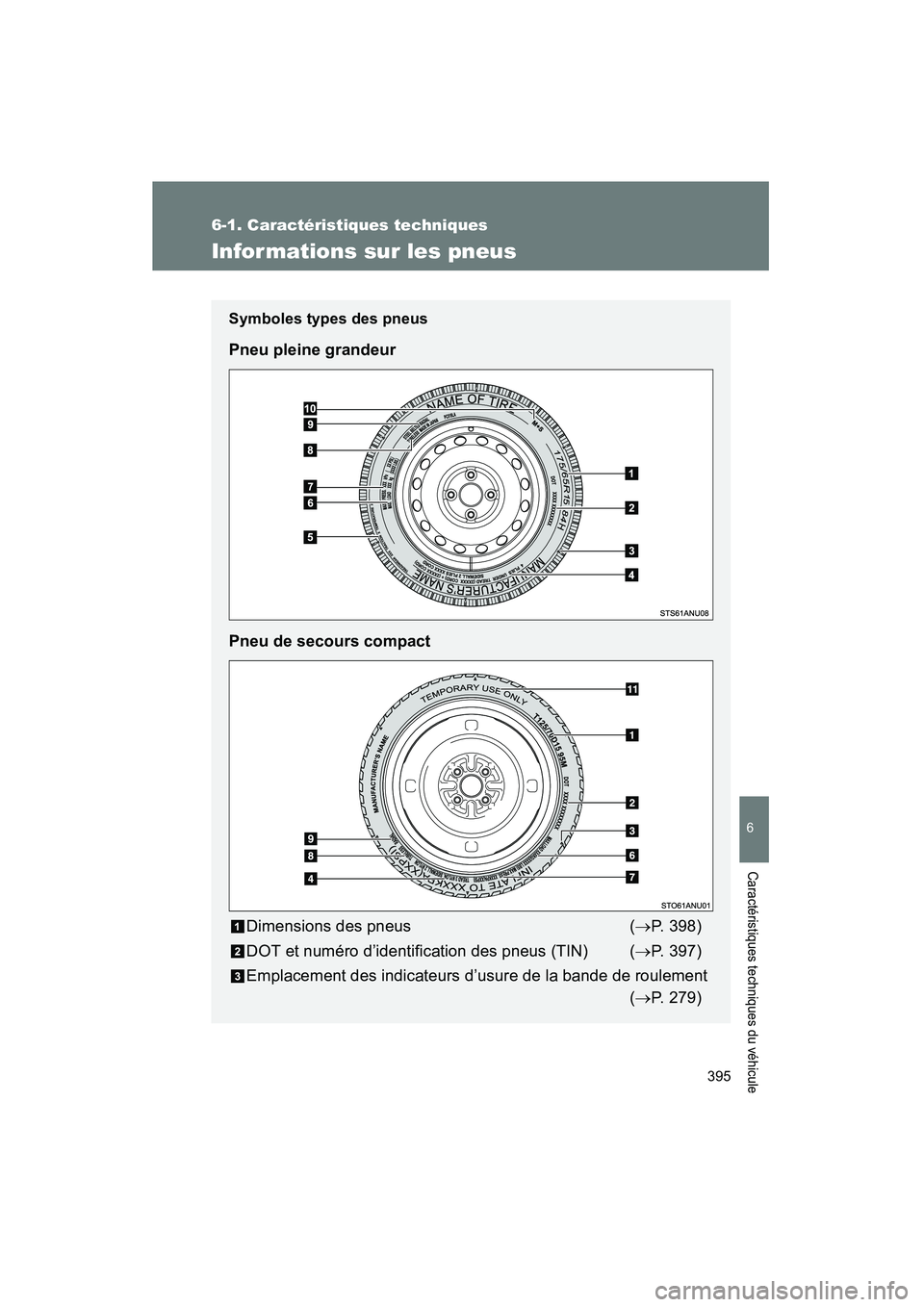

395
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule
Infor mations sur les pneus
Symboles types des pneus
Pneu pleine grandeur
Pneu de secours compactDimensions des pneus (→ P. 398)
DOT et numéro d’identification des pneus (TIN) ( →P. 397)
Emplacement des indicateurs d’usure de la bande de roulement (→P. 279)

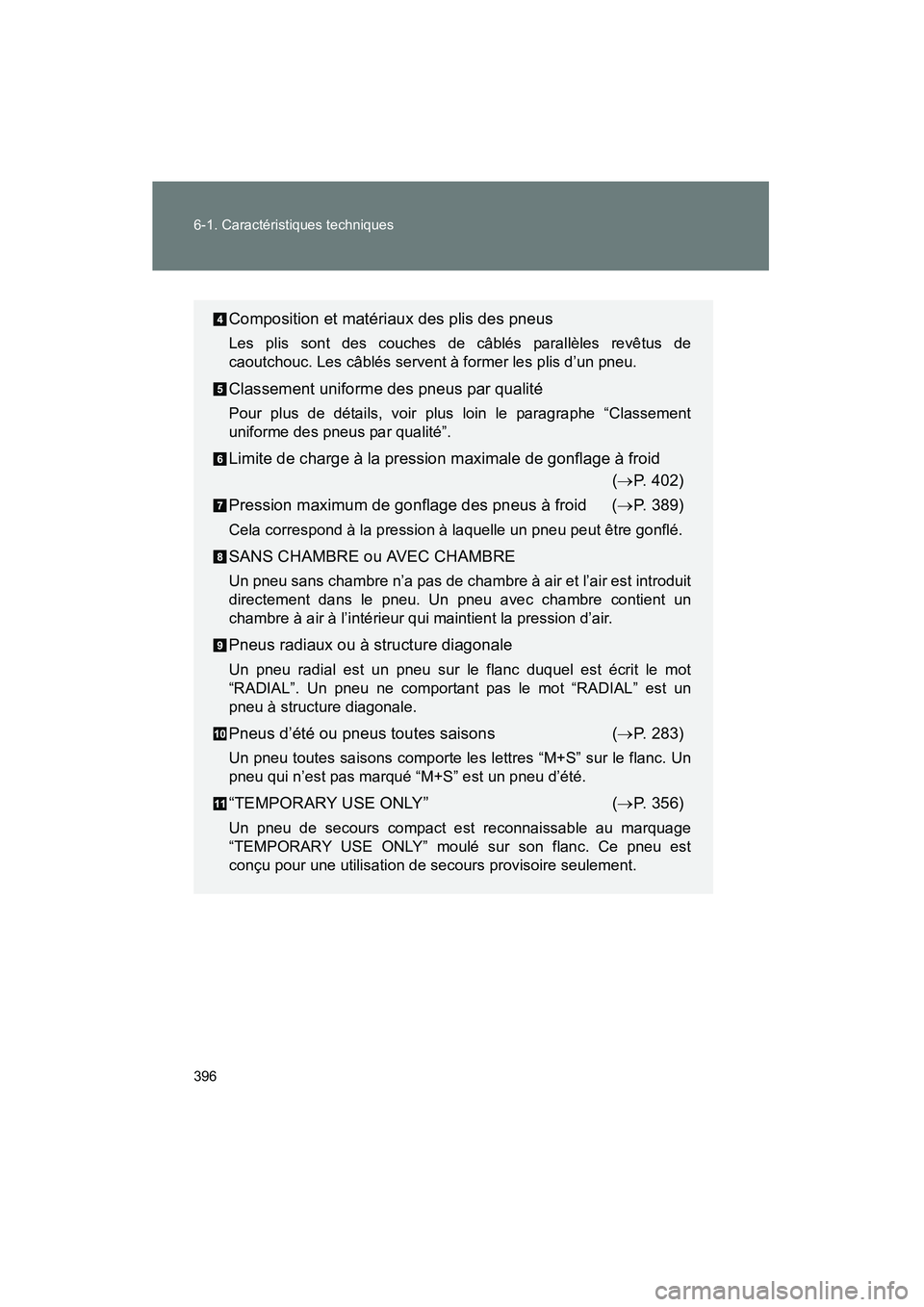

396 6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
Composition et matériaux des plis des pneus
Les plis sont des couches de câblés parallèles revêtus de
caoutchouc. Les câblés servent à former les plis d’un pneu.
Classement uniforme des pneus par qualité
Pour plus de détails, voir plus loin le paragraphe “Classement
uniforme des pneus par qualité”.
Limite de charge à la pression maximale de gonflage à froid(→P. 402)
Pression maximum de gonflage des pneus à froid ( →P. 389)
Cela correspond à la pression à laquelle un pneu peut être gonflé.
SANS CHAMBRE ou AVEC CHAMBRE
Un pneu sans chambre n’a pas de chambre à air et l’air est introduit
directement dans le pneu. Un pneu avec chambre contient un
chambre à air à l’intérieur qui maintient la pression d’air.
Pneus radiaux ou à structure diagonale
Un pneu radial est un pneu sur le flanc duquel est écrit le mot
“RADIAL”. Un pneu ne comportant pas le mot “RADIAL” est un
pneu à structure diagonale.
Pneus d’été ou pneus toutes saisons (→ P. 283)
Un pneu toutes saisons comporte les lettres “M+S” sur le flanc. Un
pneu qui n’est pas marqué “M+S” est un pneu d’été.
“TEMPORARY USE ONLY” (→ P. 356)
Un pneu de secours compact est reconnaissable au marquage
“TEMPORARY USE ONLY” moulé sur son flanc. Ce pneu est
conçu pour une utilisation de secours provisoire seulement.

397
6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
6
Caractéristiques techniques du véhicule

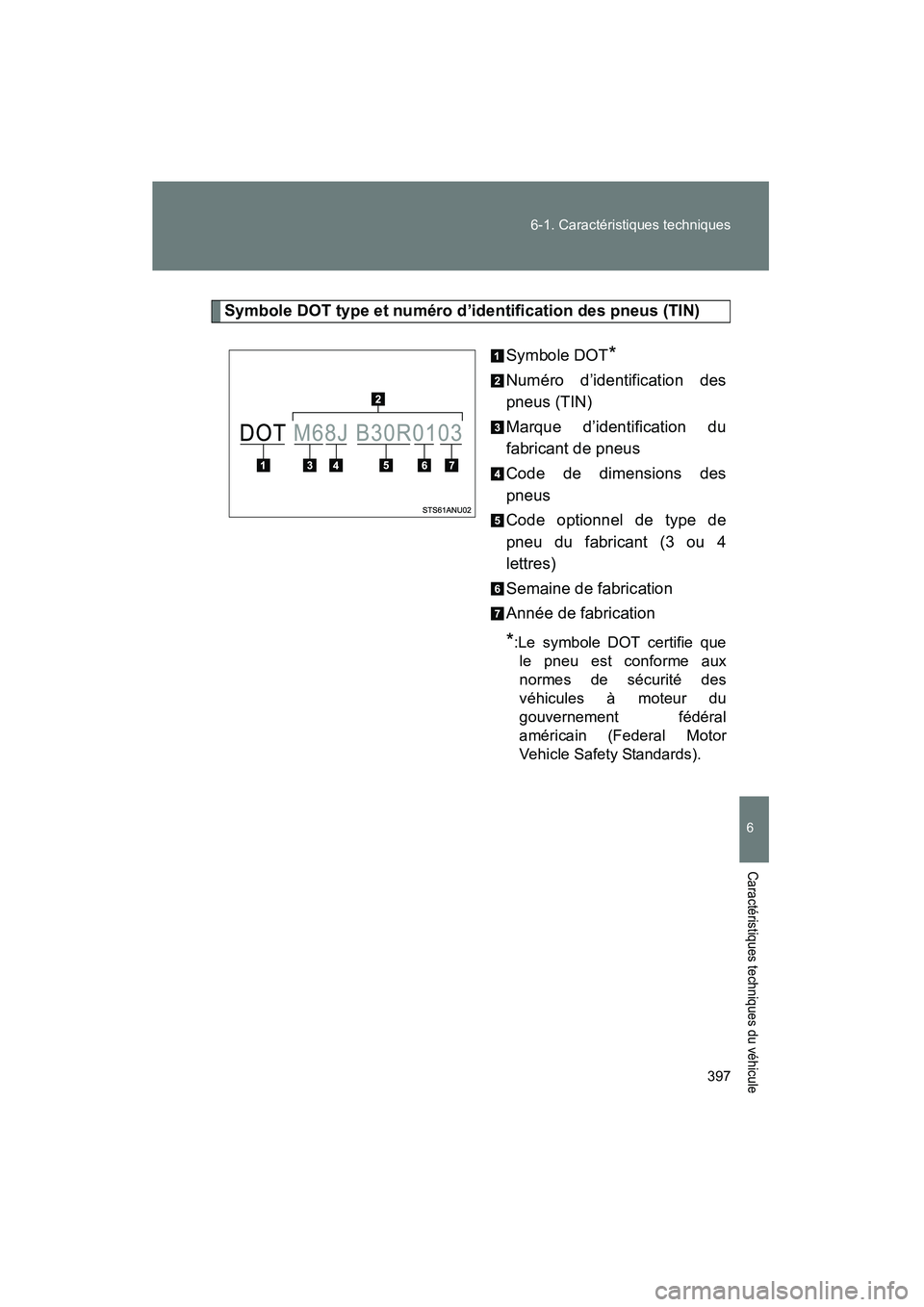

Symbole DOT type et numéro d’identification des pneus (TIN)
Symbole DOT
*
Numéro d’identification des
pneus (TIN)
Marque d’identification du
fabricant de pneus
Code de dimensions des
pneus
Code optionnel de type de
pneu du fabricant (3 ou 4
lettres)
Semaine de fabrication
Année de fabrication
*:Le symbole DOT certifie quele pneu est conforme aux
normes de sécurité des
véhicules à moteur du
gouvernement fédéral
américain (Federal Motor
Vehicle Safety Standards).

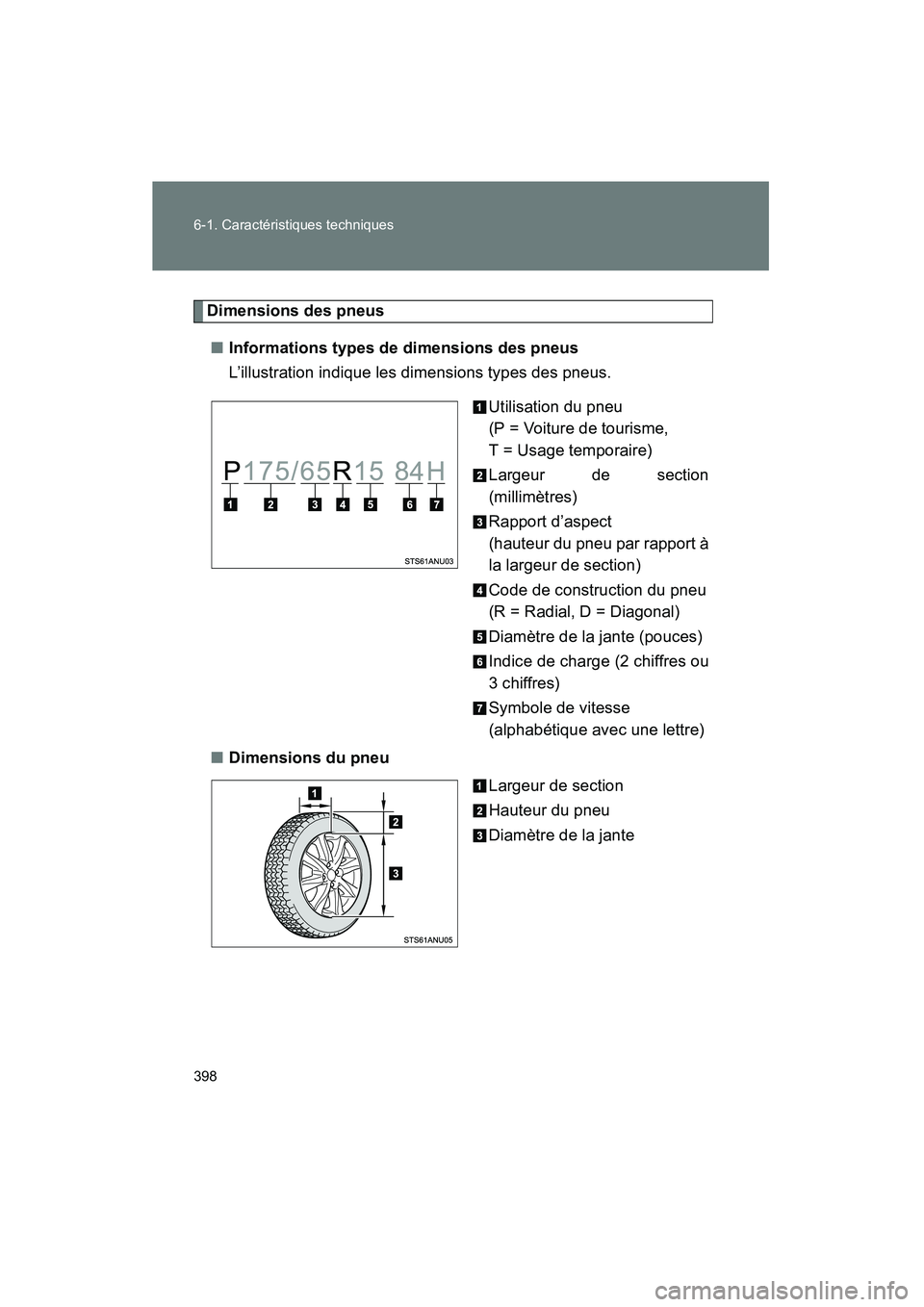

398 6-1. Caractéristiques techniques
YARIS_HB_D_52A16D
Dimensions des pneus■ Informations types de dimensions des pneus
L’illustration indique les dimensions types des pneus.
Utilisation du pneu
(P = Voiture de tourisme,
T = Usage temporaire)
Largeur de section
(millimètres)
Rapport d’aspect
(hauteur du pneu par rapport à
la largeur de section)
Code de construction du pneu
(R = Radial, D = Diagonal)
Diamètre de la jante (pouces)
Indice de charge (2 chiffres ou
3 chiffres)
Symbole de vitesse
(alphabétique avec une lettre)
■ Dimensions du pneu
Largeur de section
Hauteur du pneu
Diamètre de la jante
