TOYOTA YARIS HATCHBACK 2015 Manuale duso (in Italian)

4318-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L

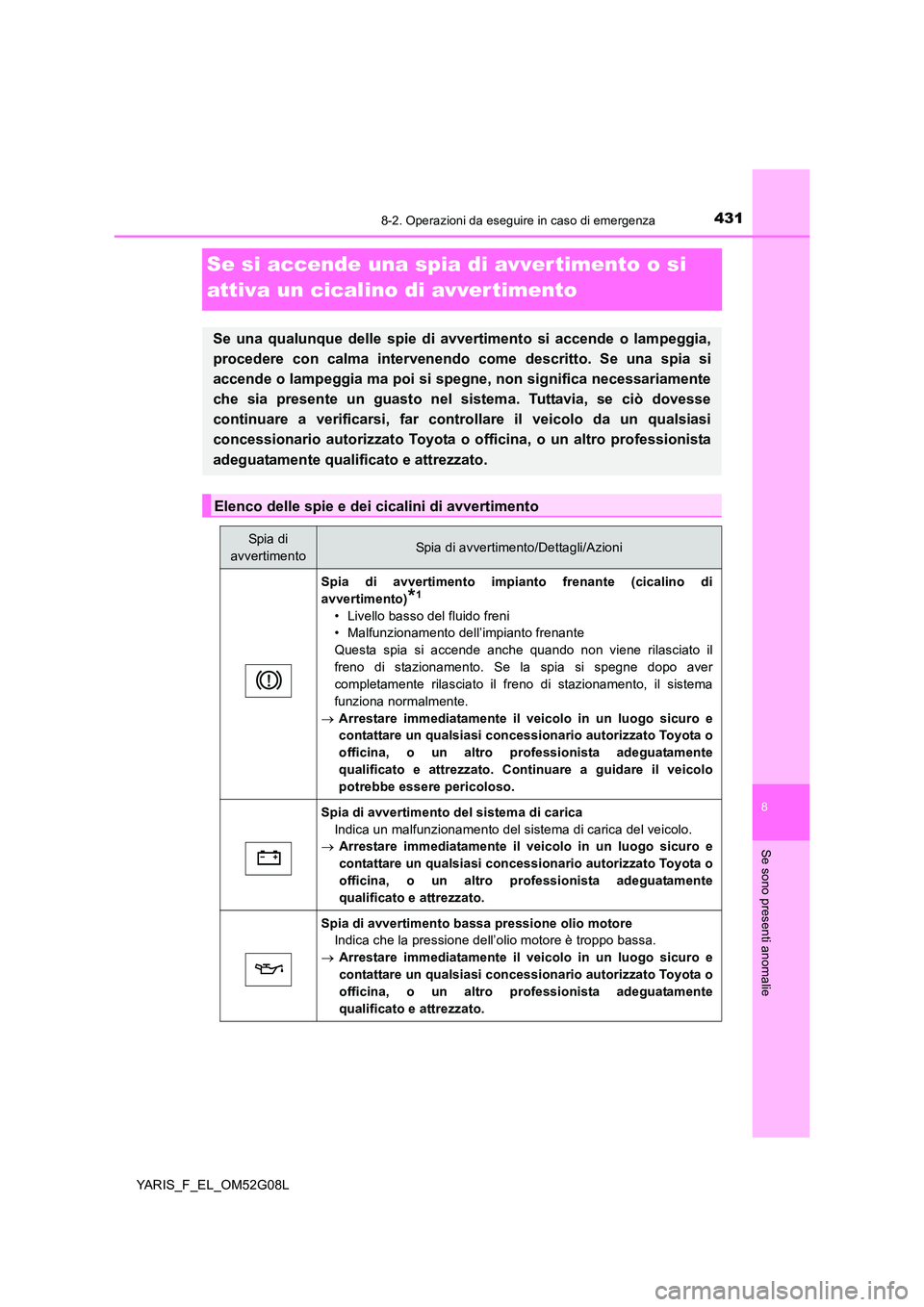

Se si accende una spia di avvertimento o si
attiva un cicalino di avver timento
Se una qualunque delle spie di avvertimento si accende o lampeggia,
procedere con calma intervenendo come descritto. Se una spia si
accende o lampeggia ma poi si spegne, non significa necessariamente
che sia presente un guasto nel sistema. Tuttavia, se ciò dovesse
continuare a verificarsi, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Elenco delle spie e dei cicalini di avvertimento
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
Spia di avvertimento impianto frenante (cicalino di
avvertimento)*1
• Livello basso del fluido freni
• Malfunzionamento dell’impianto frenante
Questa spia si accende anche quando non viene rilasciato il
freno di stazionamento. Se la spia si spegne dopo aver
completamente rilasciato il freno di stazionamento, il sistema
funziona normalmente.
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato. Continuare a guidare il veicolo
potrebbe essere pericoloso.
Spia di avvertimento del sistema di carica
Indica un malfunzionamento del sistema di carica del veicolo.
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Spia di avvertimento bassa pressione olio motore
Indica che la pressione dell’olio motore è troppo bassa.
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.

4328-2. Operazioni da eseguire in caso di emergenza
YARIS_F_EL_OM52G08L
(La spia di avvertimento rossa lampeggia o si accende)

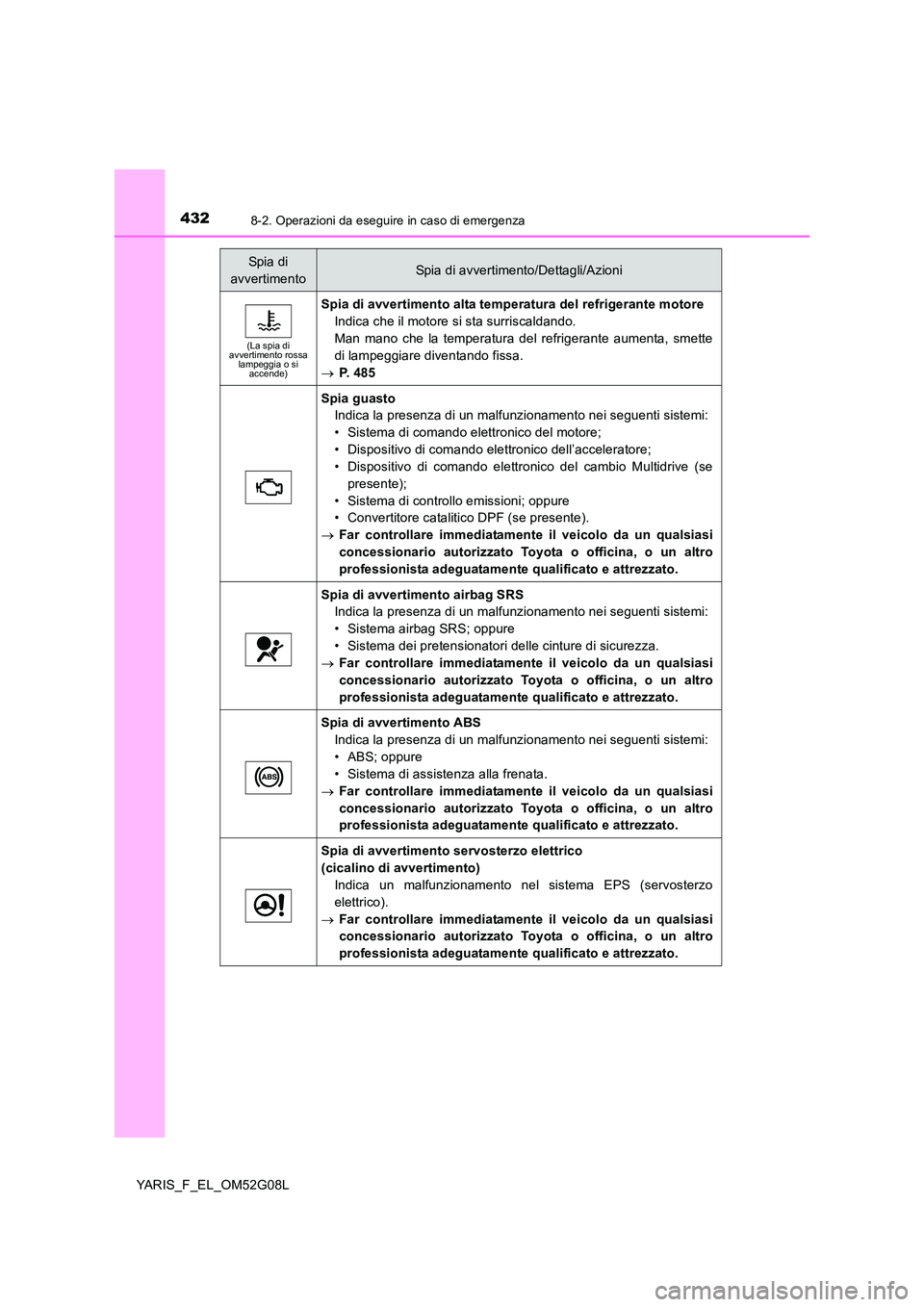

Spia di avvertimento alta temperatura del refrigerante motore
Indica che il motore si sta surriscaldando.
Man mano che la temperatura del refrigerante aumenta, smette
di lampeggiare diventando fissa.
 P. 4 8 5
Spia guasto
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema di comando elettronico del motore;
• Dispositivo di comando elettronico dell’acceleratore;
• Dispositivo di comando elettronico del cambio Multidrive (se
presente);
• Sistema di controllo emissioni; oppure
• Convertitore catalitico DPF (se presente).
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento airbag SRS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema airbag SRS; oppure
• Sistema dei pretensionatori delle cinture di sicurezza.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• ABS; oppure
• Sistema di assistenza alla frenata.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento servosterzo elettrico
(cicalino di avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo
elettrico).
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

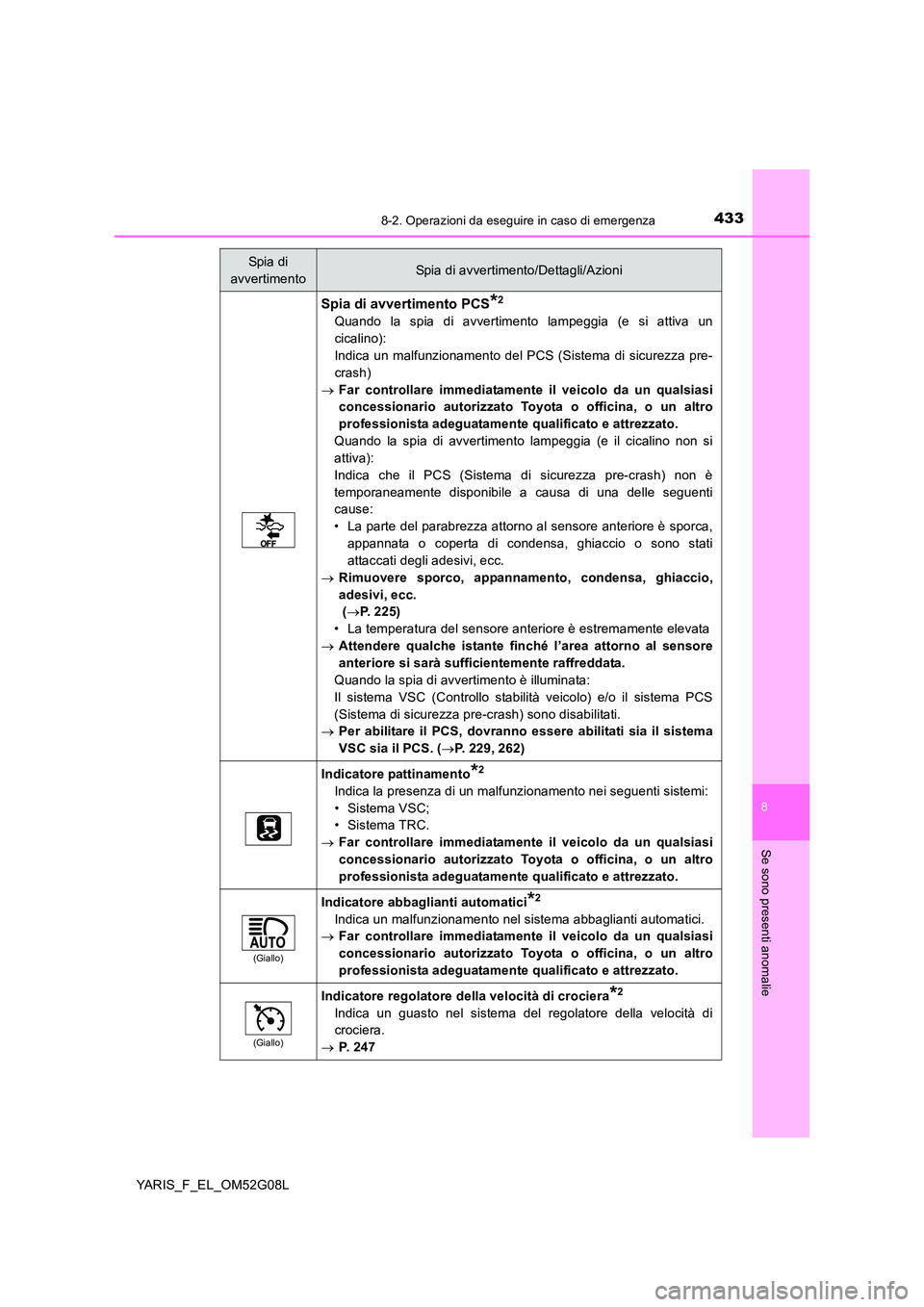

4338-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L
Spia di avvertimento PCS*2
Quando la spia di avvertimento lampeggia (e si attiva un
cicalino):
Indica un malfunzionamento del PCS (Sistema di sicurezza pre-
crash)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Quando la spia di avvertimento lampeggia (e il cicalino non si
attiva):
Indica che il PCS (Sistema di sicurezza pre-crash) non è
temporaneamente disponibile a causa di una delle seguenti
cause:
• La parte del parabrezza attorno al sensore anteriore è sporca,
appannata o coperta di condensa, ghiaccio o sono stati
attaccati degli adesivi, ecc.
 Rimuovere sporco, appannamento, condensa, ghiaccio,
adesivi, ecc.
( P. 225)
• La temperatura del sensore anteriore è estremamente elevata
 Attendere qualche istante finché l’area attorno al sensore
anteriore si sarà sufficientemente raffreddata.
Quando la spia di avvertimento è illuminata:
Il sistema VSC (Controllo stabilità veicolo) e/o il sistema PCS
(Sistema di sicurezza pre-crash) sono disabilitati.
 Per abilitare il PCS, dovranno essere abilitati sia il sistema
VSC sia il PCS. ( P. 229, 262)
Indicatore pattinamento*2
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema VSC;
• Sistema TRC.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Giallo)
Indicatore abbaglianti automatici*2
Indica un malfunzionamento nel sistema abbaglianti automatici.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Giallo)
Indicatore regolatore della velocità di crociera*2
Indica un guasto nel sistema del regolatore della velocità di
crociera.
 P. 2 4 7
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4348-2. Operazioni da eseguire in caso di emergenza
YARIS_F_EL_OM52G08L
(Giallo)
(Giallo)

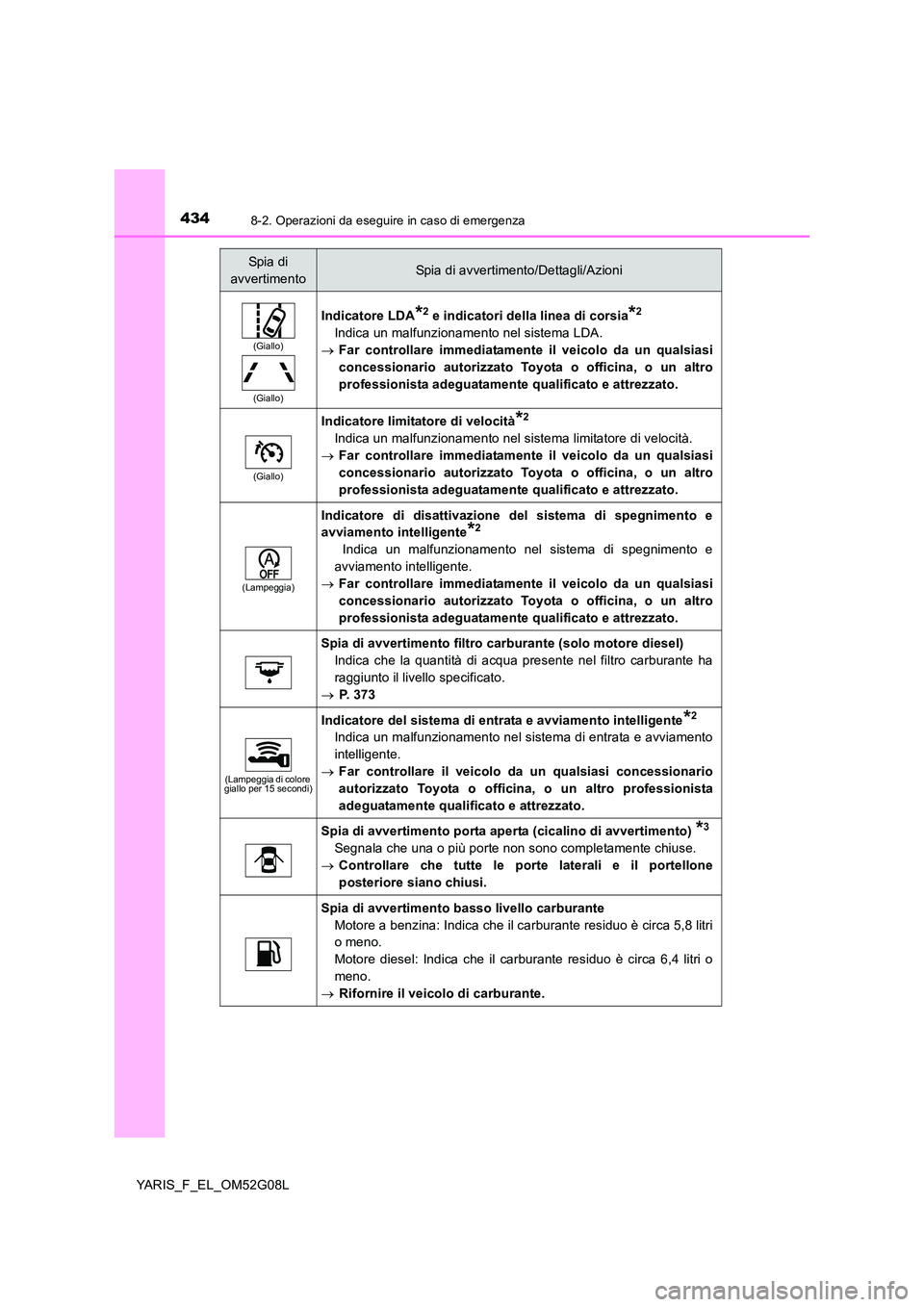

Indicatore LDA*2 e indicatori della linea di corsia*2
Indica un malfunzionamento nel sistema LDA.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Giallo)
Indicatore limitatore di velocità*2
Indica un malfunzionamento nel sistema limitatore di velocità.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Lampeggia)
Indicatore di disattivazione del sistema di spegnimento e
avviamento intelligente*2
Indica un malfunzionamento nel sistema di spegnimento e
avviamento intelligente.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento filtro carburante (solo motore diesel)
Indica che la quantità di acqua presente nel filtro carburante ha
raggiunto il livello specificato.
 P. 3 7 3
(Lampeggia di colore giallo per 15 secondi)
Indicatore del sistema di entrata e avviamento intelligente*2
Indica un malfunzionamento nel sistema di entrata e avviamento
intelligente.
 Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di avvertimento porta aperta (cicalino di avvertimento) *3
Segnala che una o più porte non sono completamente chiuse.
 Controllare che tutte le porte laterali e il portellone
posteriore siano chiusi.
Spia di avvertimento basso livello carburante
Motore a benzina: Indica che il carburante residuo è circa 5,8 litri
o meno.
Motore diesel: Indica che il carburante residuo è circa 6,4 litri o
meno.
 Rifornire il veicolo di carburante.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4358-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L

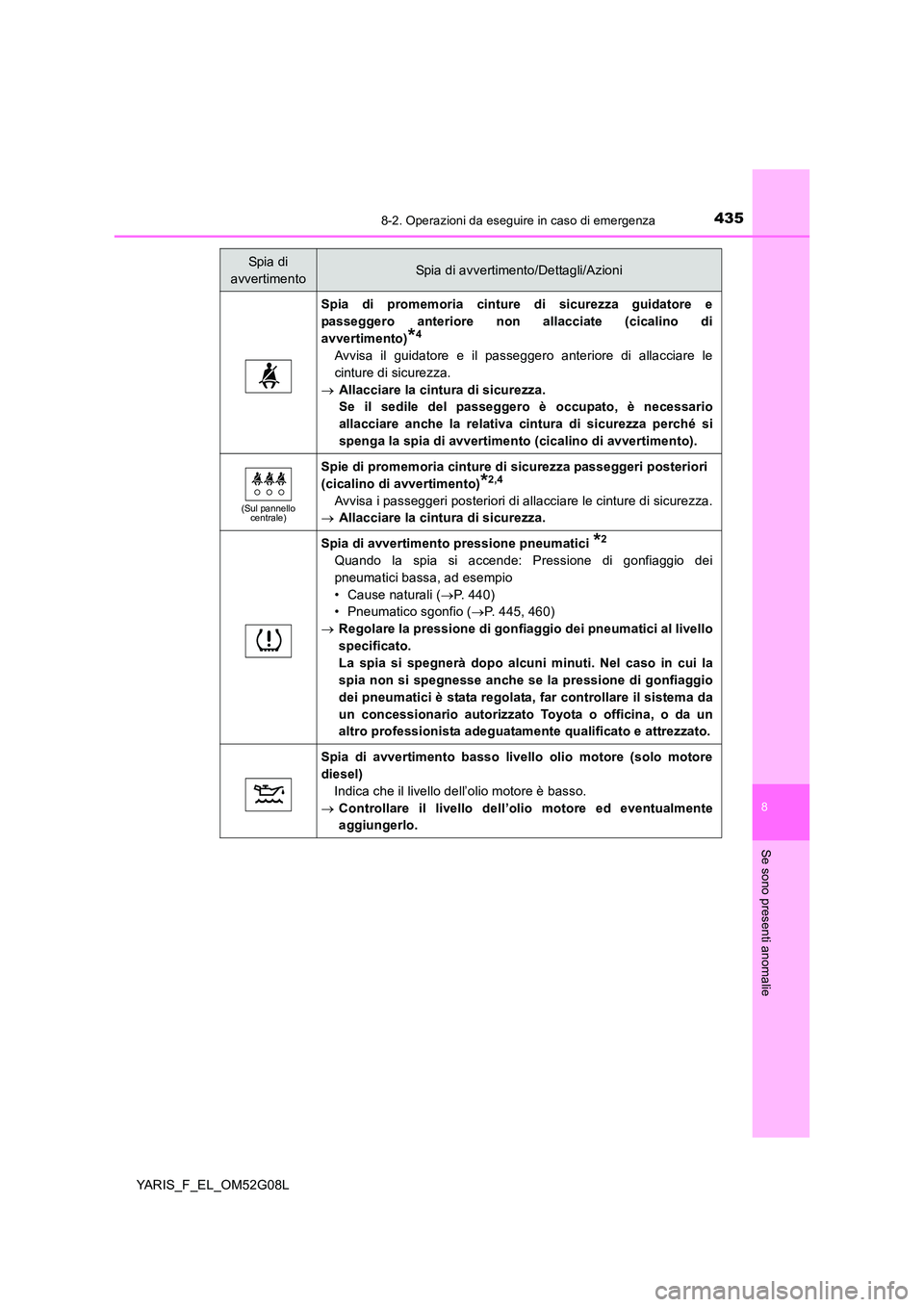

Spia di promemoria cinture di sicurezza guidatore e
passeggero anteriore non allacciate (cicalino di
avvertimento)
*4
Avvisa il guidatore e il passeggero anteriore di allacciare le
cinture di sicurezza.
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero è occupato, è necessario
allacciare anche la relativa cintura di sicurezza perché si
spenga la spia di avvertimento (cicalino di avvertimento).
(Sul pannello
centrale)
Spie di promemoria cinture di sicurezza passeggeri posteriori
(cicalino di avvertimento)
*2,4
Avvisa i passeggeri posteriori di allacciare le cinture di sicurezza.
 Allacciare la cintura di sicurezza.
Spia di avvertimento pressione pneumatici *2
Quando la spia si accende: Pressione di gonfiaggio dei
pneumatici bassa, ad esempio
• Cause naturali ( P. 440)
• Pneumatico sgonfio ( P. 445, 460)
 Regolare la pressione di gonfia ggio dei pneumatici al livello
specificato.
La spia si spegnerà dopo alcuni minuti. Nel caso in cui la
spia non si spegnesse anche se la pressione di gonfiaggio
dei pneumatici è stata regolata, far controllare il sistema da
un concessionario autorizzato Toyota o officina, o da un
altro professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento basso livello olio motore (solo motore
diesel) Indica che il livello dell’olio motore è basso.
 Controllare il livello dell’olio motore ed eventualmente
aggiungerlo.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4368-2. Operazioni da eseguire in caso di emergenza
YARIS_F_EL_OM52G08L

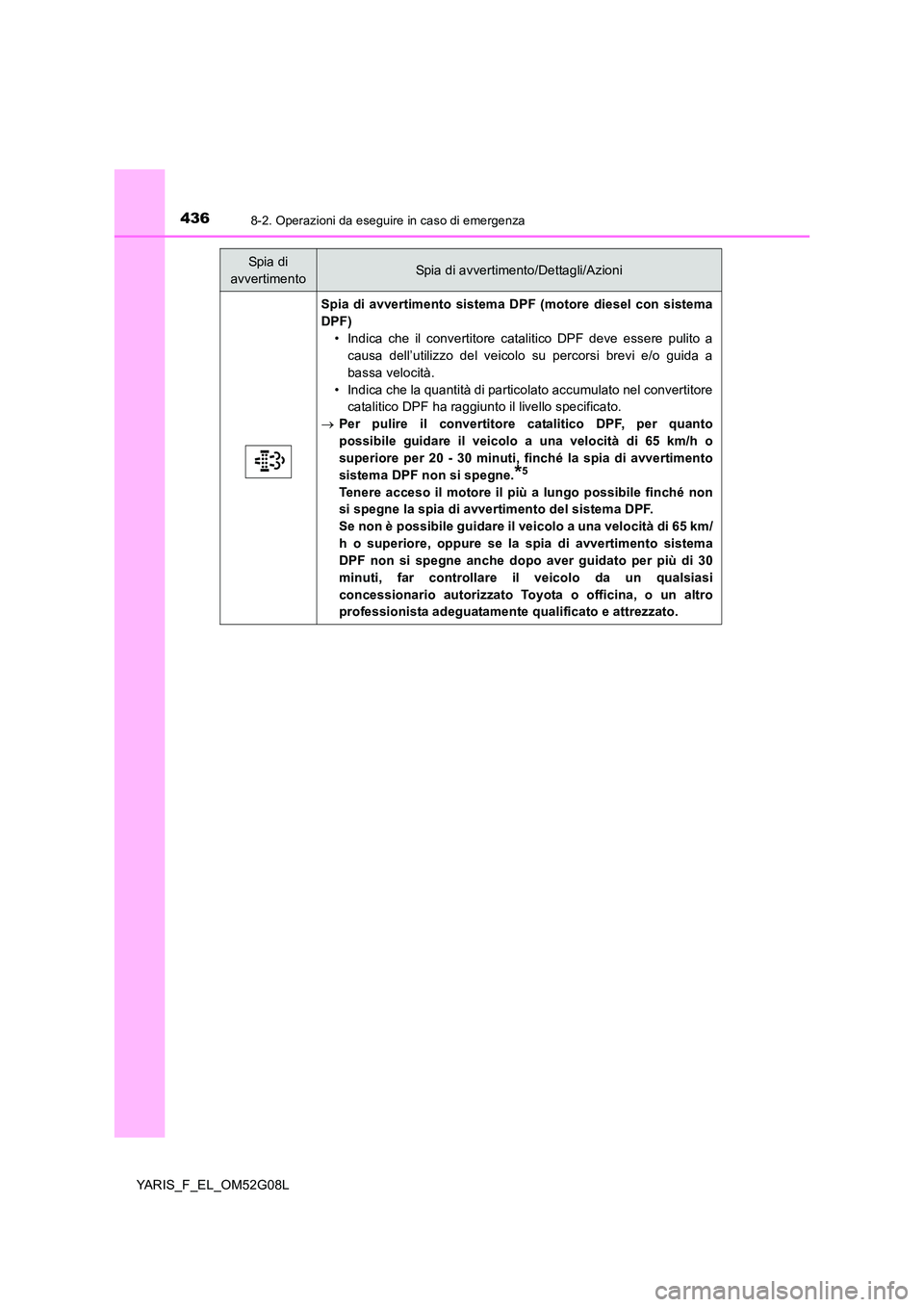

Spia di avvertimento sistema DPF (motore diesel con sistema
DPF)
• Indica che il convertitore catalitico DPF deve essere pulito a
causa dell’utilizzo del veicolo su percorsi brevi e/o guida a
bassa velocità.
• Indica che la quantità di particolato accumulato nel convertitore
catalitico DPF ha raggiunto il livello specificato.
 Per pulire il convertitore catalitico DPF, per quanto
possibile guidare il veicolo a una velocità di 65 km/h o
superiore per 20 - 30 minuti, finché la spia di avvertimento
sistema DPF non si spegne.*5
Tenere acceso il motore il più a lungo possibile finché non
si spegne la spia di avvertimento del sistema DPF.
Se non è possibile guidare il veicolo a una velocità di 65 km/
h o superiore, oppure se la spia di avvertimento sistema
DPF non si spegne anche dopo aver guidato per più di 30
minuti, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

4378-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L

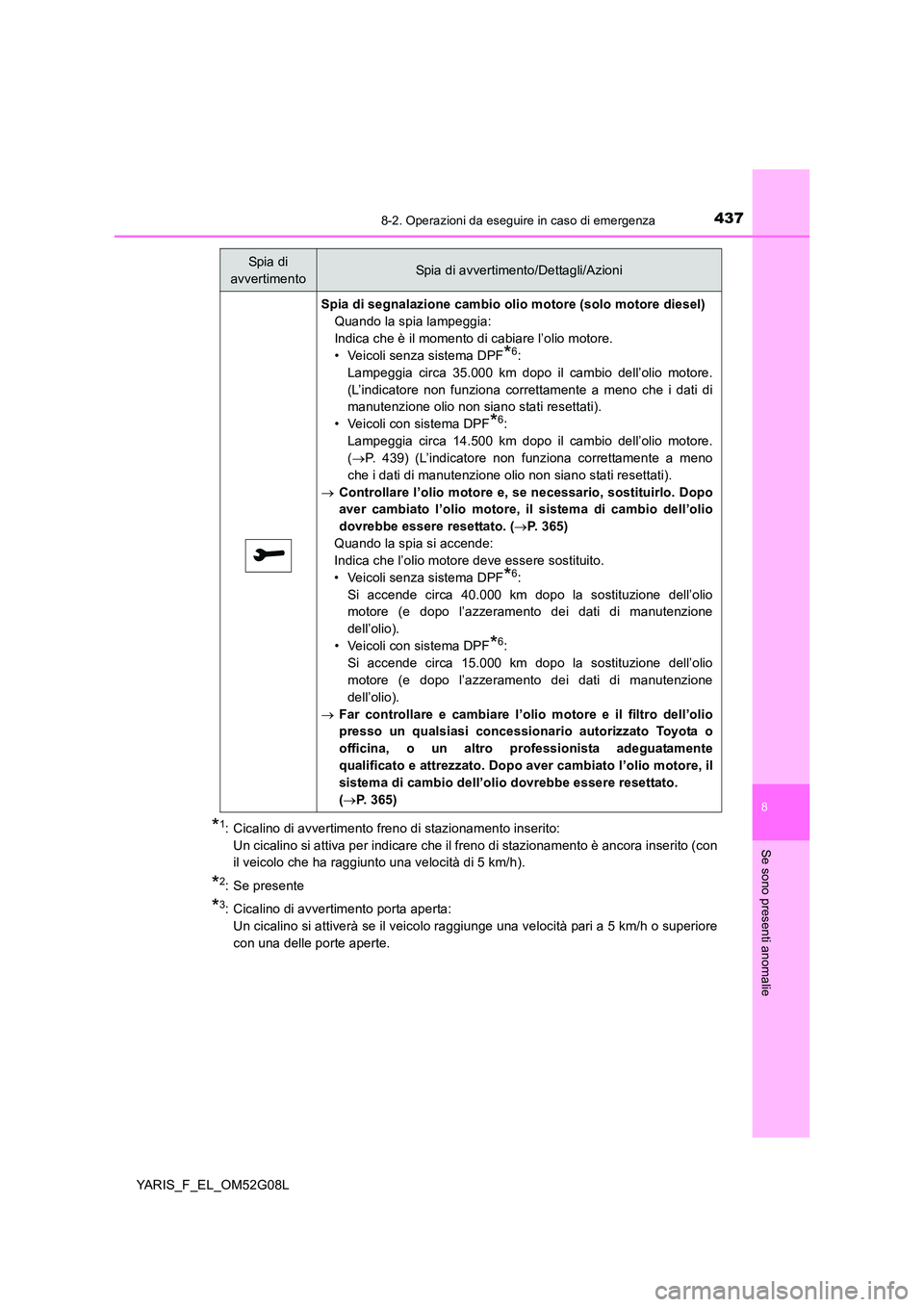

*1: Cicalino di avvertimento freno di stazionamento inserito:
Un cicalino si attiva per indicare che il freno di stazionamento è ancora inserito (con
il veicolo che ha raggiunto una velocità di 5 km/h).
*2: Se presente
*3: Cicalino di avvertimento porta aperta:
Un cicalino si attiverà se il veicolo raggiunge una velocità pari a 5 km/h o superiore
con una delle porte aperte.
Spia di segnalazione cambio olio motore (solo motore diesel)
Quando la spia lampeggia:
Indica che è il momento di cabiare l’olio motore.
• Veicoli senza sistema DPF*6:
Lampeggia circa 35.000 km dopo il cambio dell’olio motore.
(L’indicatore non funziona correttamente a meno che i dati di
manutenzione olio non siano stati resettati).
• Veicoli con sistema DPF*6:
Lampeggia circa 14.500 km dopo il cambio dell’olio motore.
( P. 439) (L’indicatore non funziona correttamente a meno
che i dati di manutenzione olio non siano stati resettati).
 Controllare l’olio motore e, se necessario, sostituirlo. Dopo
aver cambiato l’olio motore, il sistema di cambio dell’olio
dovrebbe essere resettato. ( P. 365)
Quando la spia si accende:
Indica che l’olio motore deve essere sostituito.
• Veicoli senza sistema DPF*6:
Si accende circa 40.000 km dopo la sostituzione dell’olio
motore (e dopo l’azzeramento dei dati di manutenzione
dell’olio).
• Veicoli con sistema DPF*6:
Si accende circa 15.000 km dopo la sostituzione dell’olio
motore (e dopo l’azzeramento dei dati di manutenzione
dell’olio).
 Far controllare e cambiare l’olio motore e il filtro dell’olio
presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato. Dopo aver cambiato l’olio motore, il
sistema di cambio dell’olio dovrebbe essere resettato.
( P. 365)
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

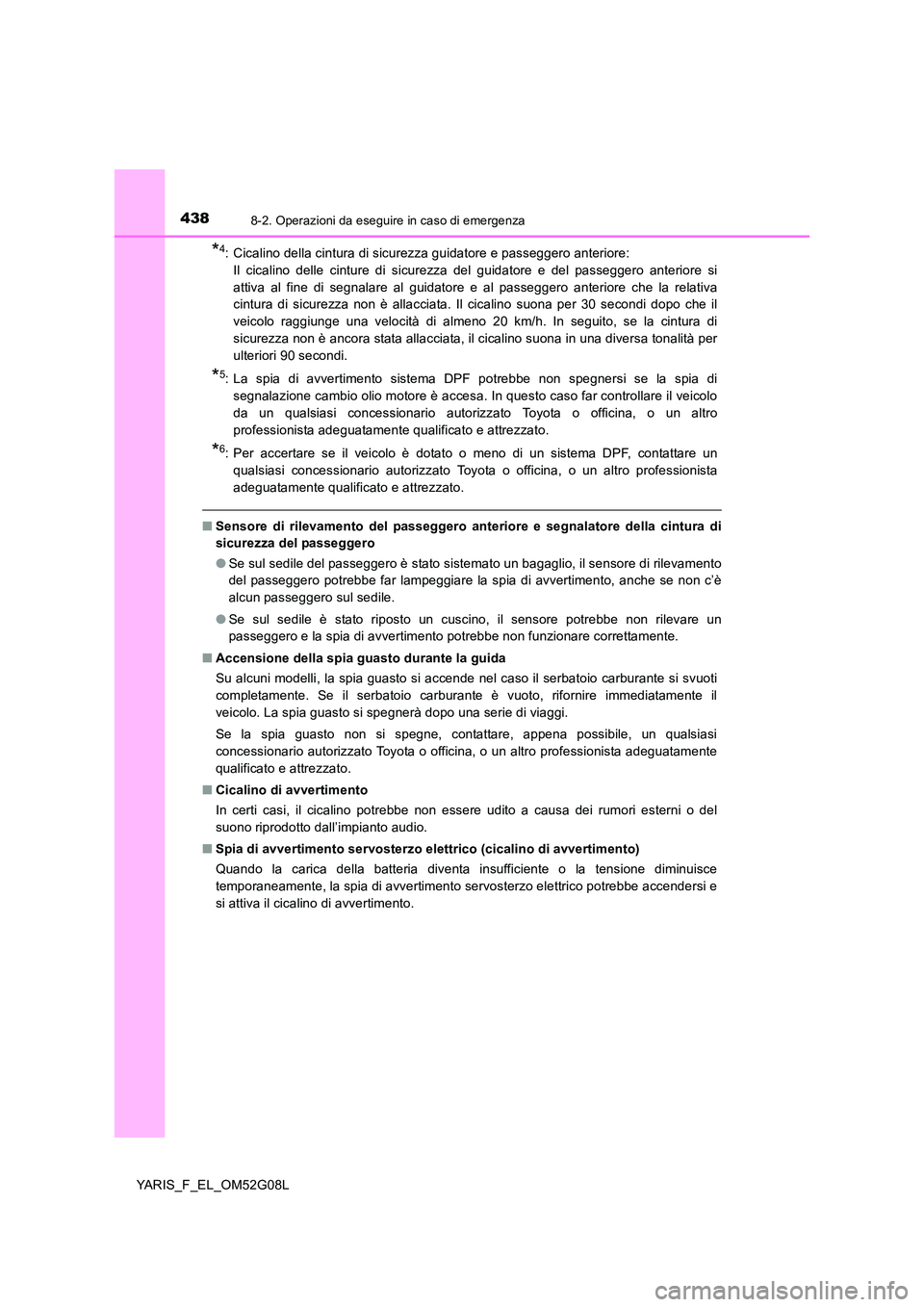

4388-2. Operazioni da eseguire in caso di emergenza
YARIS_F_EL_OM52G08L
*4: Cicalino della cintura di sicurezza guidatore e passeggero anteriore:
Il cicalino delle cinture di sicurezza del guidatore e del passeggero anteriore si
attiva al fine di segnalare al guidatore e al passeggero anteriore che la relativa
cintura di sicurezza non è allacciata. Il cicalino suona per 30 secondi dopo che il
veicolo raggiunge una velocità di almeno 20 km/h. In seguito, se la cintura di
sicurezza non è ancora stata allacciata, il cicalino suona in una diversa tonalità per
ulteriori 90 secondi.
*5: La spia di avvertimento sistema DPF potrebbe non spegnersi se la spia di
segnalazione cambio olio motore è accesa. In questo caso far controllare il veicolo
da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
*6: Per accertare se il veicolo è dotato o meno di un sistema DPF, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Sensore di rilevamento del passeggero anteriore e segnalatore della cintura di
sicurezza del passeggero
● Se sul sedile del passeggero è stato sistemato un bagaglio, il sensore di rilevamento
del passeggero potrebbe far lampeggiare la spia di avvertimento, anche se non c’è
alcun passeggero sul sedile.
● Se sul sedile è stato riposto un cuscino, il sensore potrebbe non rilevare un
passeggero e la spia di avvertimento potrebbe non funzionare correttamente.
■ Accensione della spia guasto durante la guida
Su alcuni modelli, la spia guasto si accende nel caso il serbatoio carburante si svuoti
completamente. Se il serbatoio carburante è vuoto, rifornire immediatamente il
veicolo. La spia guasto si spegnerà dopo una serie di viaggi.
Se la spia guasto non si spegne, contattare, appena possibile, un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
■ Cicalino di avvertimento
In certi casi, il cicalino potrebbe non essere udito a causa dei rumori esterni o del
suono riprodotto dall’impianto audio.
■ Spia di avvertimento servosterzo elettrico (cicalino di avvertimento)
Quando la carica della batteria diventa insufficiente o la tensione diminuisce
temporaneamente, la spia di avvertimento servosterzo elettrico potrebbe accendersi e
si attiva il cicalino di avvertimento.

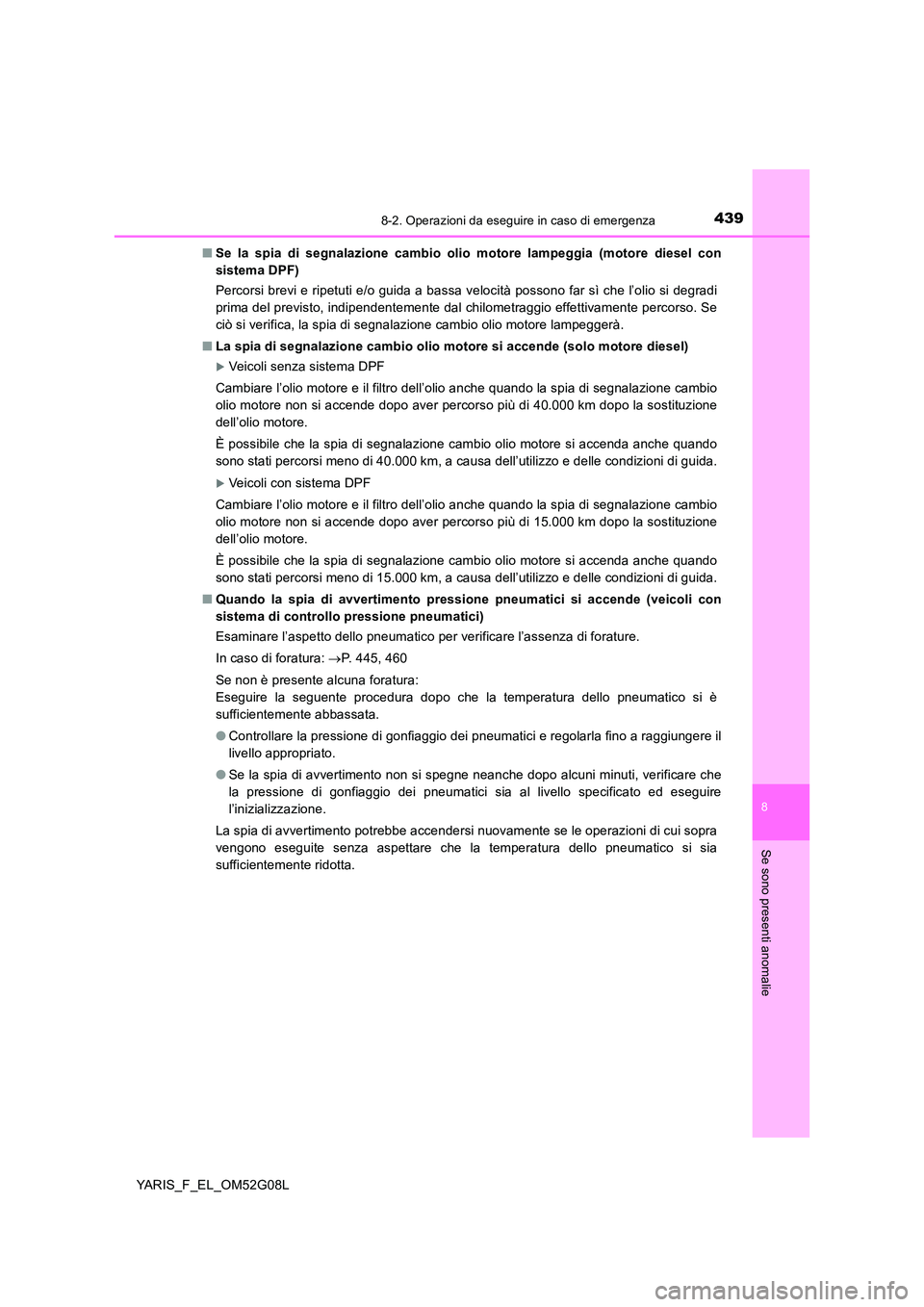

4398-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L
■ Se la spia di segnalazione cambio olio motore lampeggia (motore diesel con
sistema DPF)
Percorsi brevi e ripetuti e/o guida a bassa velocità possono far sì che l’olio si degradi
prima del previsto, indipendentemente dal chilometraggio effettivamente percorso. Se
ciò si verifica, la spia di segnalazione cambio olio motore lampeggerà.
■ La spia di segnalazione cambio olio motore si accende (solo motore diesel)
Veicoli senza sistema DPF
Cambiare l’olio motore e il filtro dell’olio anche quando la spia di segnalazione cambio
olio motore non si accende dopo aver percorso più di 40.000 km dopo la sostituzione
dell’olio motore.
È possibile che la spia di segnalazione cambio olio motore si accenda anche quando
sono stati percorsi meno di 40.000 km, a causa dell’utilizzo e delle condizioni di guida.
Veicoli con sistema DPF
Cambiare l’olio motore e il filtro dell’olio anche quando la spia di segnalazione cambio
olio motore non si accende dopo aver percorso più di 15.000 km dopo la sostituzione
dell’olio motore.
È possibile che la spia di segnalazione cambio olio motore si accenda anche quando
sono stati percorsi meno di 15.000 km, a causa dell’utilizzo e delle condizioni di guida.
■ Quando la spia di avvertimento pressione pneumatici si accende (veicoli con
sistema di controllo pressione pneumatici)
Esaminare l’aspetto dello pneumatico per verificare l’assenza di forature.
In caso di foratura: P. 445, 460
Se non è presente alcuna foratura:
Eseguire la seguente procedura dopo che la temperatura dello pneumatico si è
sufficientemente abbassata.
● Controllare la pressione di gonfiaggio dei pneumatici e regolarla fino a raggiungere il
livello appropriato.
● Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, verificare che
la pressione di gonfiaggio dei pneumatici sia al livello specificato ed eseguire
l’inizializzazione.
La spia di avvertimento potrebbe accendersi nuovamente se le operazioni di cui sopra
vengono eseguite senza aspettare che la temperatura dello pneumatico si sia
sufficientemente ridotta.

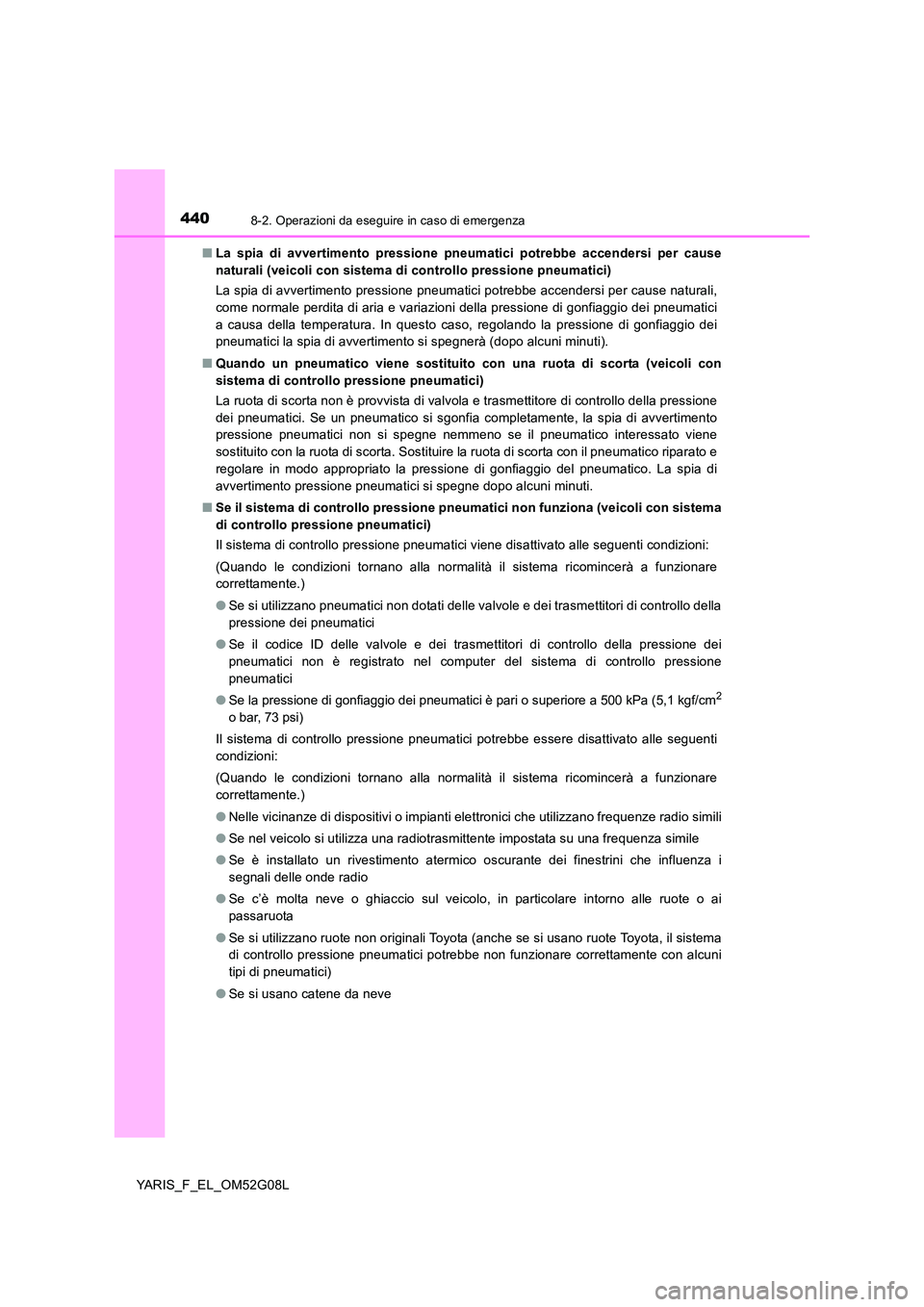

4408-2. Operazioni da eseguire in caso di emergenza
YARIS_F_EL_OM52G08L
■ La spia di avvertimento pressione pneumatici potrebbe accendersi per cause
naturali (veicoli con sistema di controllo pressione pneumatici)
La spia di avvertimento pressione pneumatici potrebbe accendersi per cause naturali,
come normale perdita di aria e variazioni della pressione di gonfiaggio dei pneumatici
a causa della temperatura. In questo caso, regolando la pressione di gonfiaggio dei
pneumatici la spia di avvertimento si spegnerà (dopo alcuni minuti).
■ Quando un pneumatico viene sostituito con una ruota di scorta (veicoli con
sistema di controllo pressione pneumatici)
La ruota di scorta non è provvista di valvola e trasmettitore di controllo della pressione
dei pneumatici. Se un pneumatico si sgonfia completamente, la spia di avvertimento
pressione pneumatici non si spegne nemmeno se il pneumatico interessato viene
sostituito con la ruota di scorta. Sostituire la ruota di scorta con il pneumatico riparato e
regolare in modo appropriato la pressione di gonfiaggio del pneumatico. La spia di
avvertimento pressione pneumatici si spegne dopo alcuni minuti.
■ Se il sistema di controllo pressione pneumatici non funziona (veicoli con sistema
di controllo pressione pneumatici)
Il sistema di controllo pressione pneumatici viene disattivato alle seguenti condizioni:
(Quando le condizioni tornano alla normalità il sistema ricomincerà a funzionare
correttamente.)
● Se si utilizzano pneumatici non dotati delle valvole e dei trasmettitori di controllo della
pressione dei pneumatici
● Se il codice ID delle valvole e dei trasmettitori di controllo della pressione dei
pneumatici non è registrato nel computer del sistema di controllo pressione
pneumatici
● Se la pressione di gonfiaggio dei pneumatici è pari o superiore a 500 kPa (5,1 kgf/cm2
o bar, 73 psi)
Il sistema di controllo pressione pneumatici potrebbe essere disattivato alle seguenti
condizioni:
(Quando le condizioni tornano alla normalità il sistema ricomincerà a funzionare
correttamente.)
● Nelle vicinanze di dispositivi o impianti elettronici che utilizzano frequenze radio simili
● Se nel veicolo si utilizza una radiotrasmittente impostata su una frequenza simile
● Se è installato un rivestimento atermico oscurante dei finestrini che influenza i
segnali delle onde radio
● Se c’è molta neve o ghiaccio sul veicolo, in particolare intorno alle ruote o ai
passaruota
● Se si utilizzano ruote non originali Toyota (anche se si usano ruote Toyota, il sistema
di controllo pressione pneumatici potrebbe non funzionare correttamente con alcuni
tipi di pneumatici)
● Se si usano catene da neve
