4218-1. Informazioni fondamentali
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L
Se il veicolo deve essere arrestato in caso di
emergenza
Premere saldamente con entrambi i piedi il pedale del freno e mantenerlo
premuto.
Non pompare ripetutamente sul pedale del freno perché ciò aumenterebbe lo
sforzo richiesto per rallentare il veicolo.
Portare la leva del cambio in posizione N.
Se la leva del cambio si trova in posizione N
Dopo aver rallentato, arrestare il veicolo in un luogo sicuro a margine della
carreggiata.
Spegnere il motore.
Se non è possibile portare la leva del cambio in posizione N
Continuare a tenere premuto il pedal e del freno con entrambi i piedi in
modo da ridurre il più possibile la velocità del veicolo.
Veicoli senza sistema di entrata e
avviamento intelligente: Arrestare il
motore portando la chiave nel
blocchetto di accensione in
posizione “ACC”.
Solo in caso di emergenza, ad esempio nel caso risultasse impossibile
arrestare normalmente il veicolo, pro cedere come descritto di seguito:
1
2
3
4
3
4

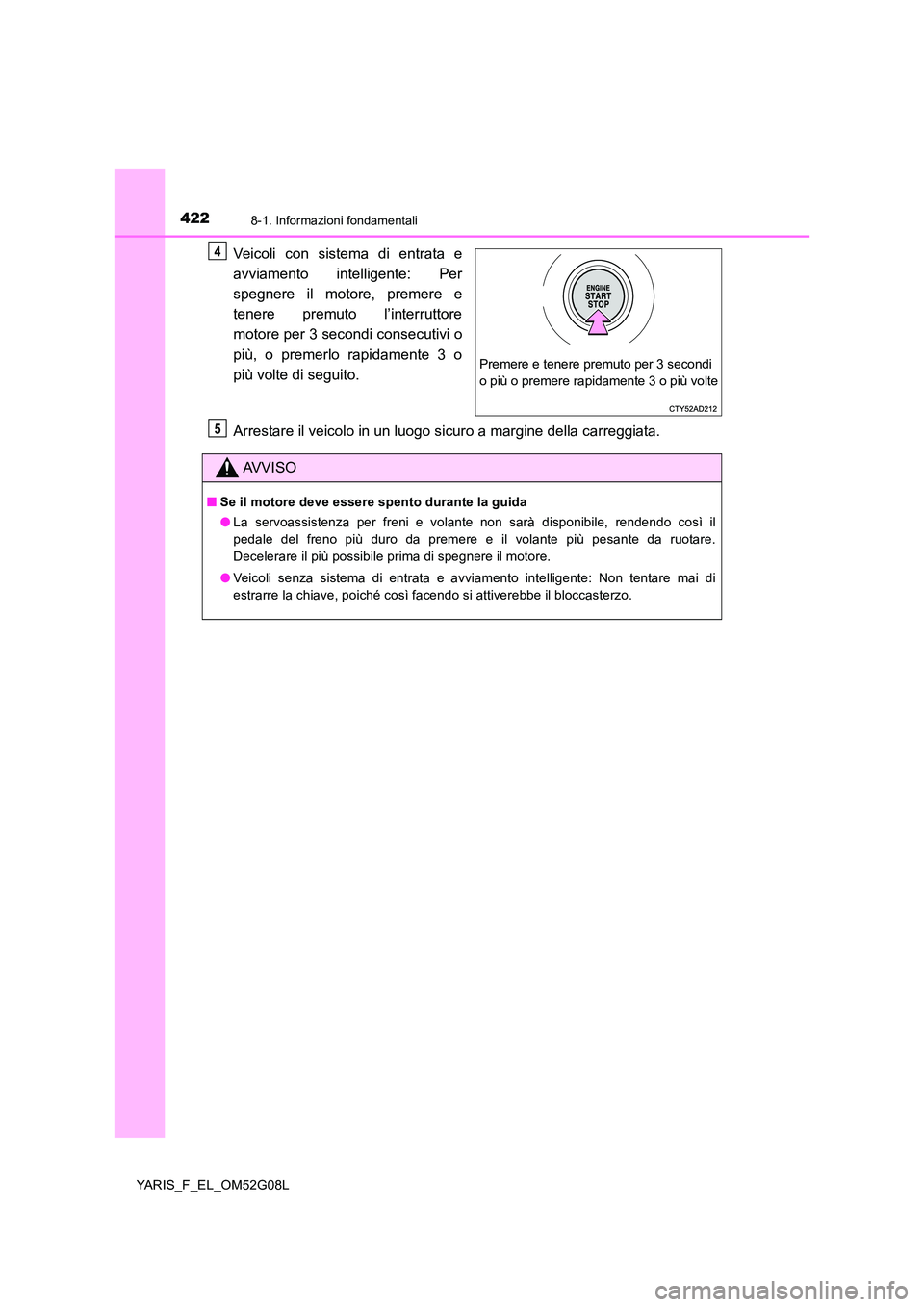

4228-1. Informazioni fondamentali
YARIS_F_EL_OM52G08L
Veicoli con sistema di entrata e
avviamento intelligente: Per
spegnere il motore, premere e
tenere premuto l’interruttore
motore per 3 secondi consecutivi o
più, o premerlo rapidamente 3 o
più volte di seguito.
Arrestare il veicolo in un luogo sicuro a margine della carreggiata.
Premere e tenere premuto per 3 secondi
o più o premere rapidamente 3 o più volte
4
AVVISO
■ Se il motore deve essere spento durante la guida
● La servoassistenza per freni e volante non sarà disponibile, rendendo così il
pedale del freno più duro da premere e il volante più pesante da ruotare.
Decelerare il più possibile prima di spegnere il motore.
● Veicoli senza sistema di entrata e avviamento intelligente: Non tentare mai di
estrarre la chiave, poiché così facendo si attiverebbe il bloccasterzo.
5

4238-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L

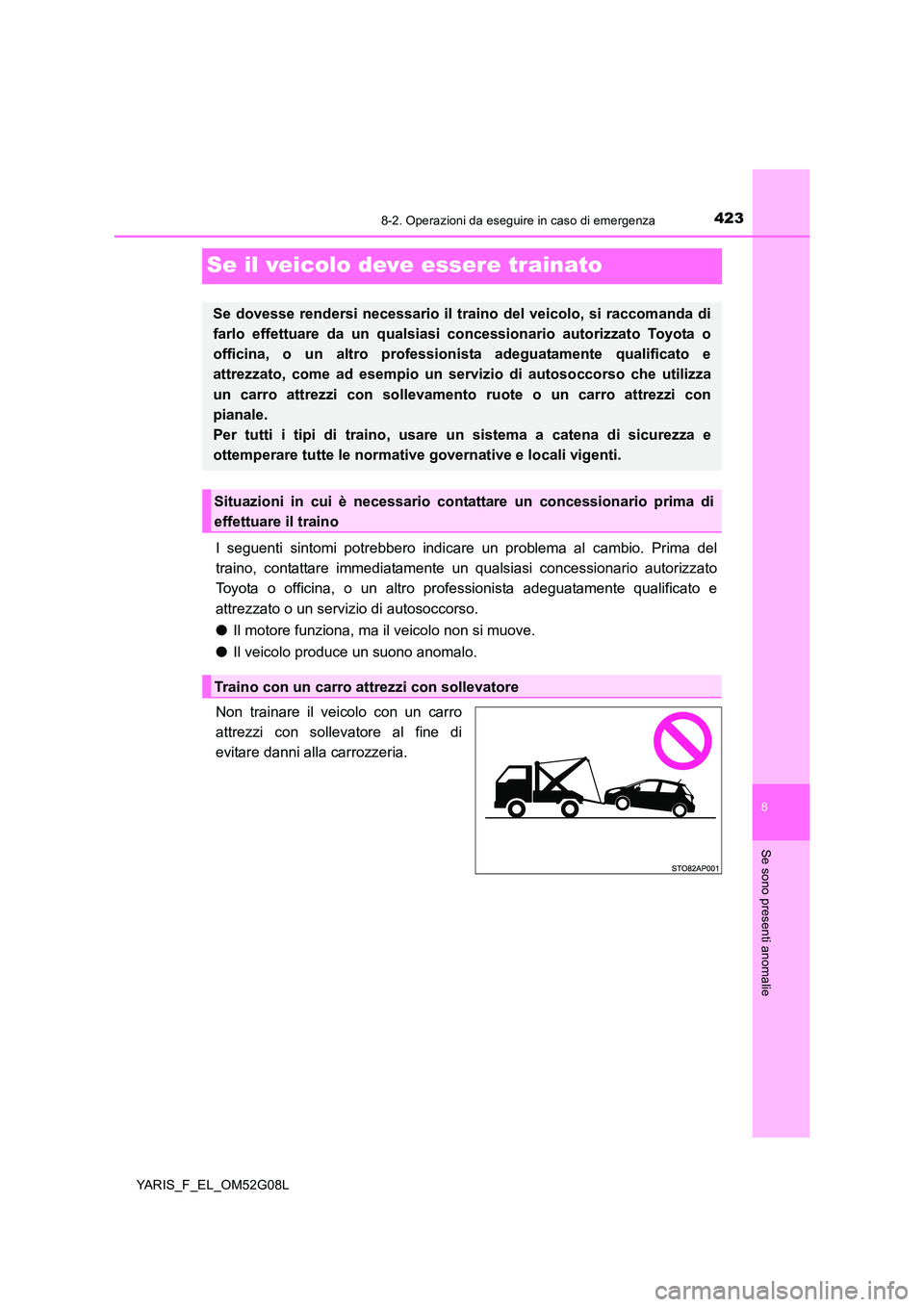

Se il veicolo deve essere trainato
I seguenti sintomi potrebbero indicare un problema al cambio. Prima del
traino, contattare immediatamente un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato o un servizio di autosoccorso.
● Il motore funziona, ma il veicolo non si muove.
● Il veicolo produce un suono anomalo.
Non trainare il veicolo con un carro
attrezzi con sollevatore al fine di
evitare danni alla carrozzeria.
Se dovesse rendersi necessario il traino del veicolo, si raccomanda di
farlo effettuare da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e
attrezzato, come ad esempio un servizio di autosoccorso che utilizza
un carro attrezzi con sollevamento ruote o un carro attrezzi con
pianale.
Per tutti i tipi di traino, usare un sistema a catena di sicurezza e
ottemperare tutte le normative governative e locali vigenti.
Situazioni in cui è necessario cont attare un concessionario prima di
effettuare il traino
Traino con un carro attrezzi con sollevatore

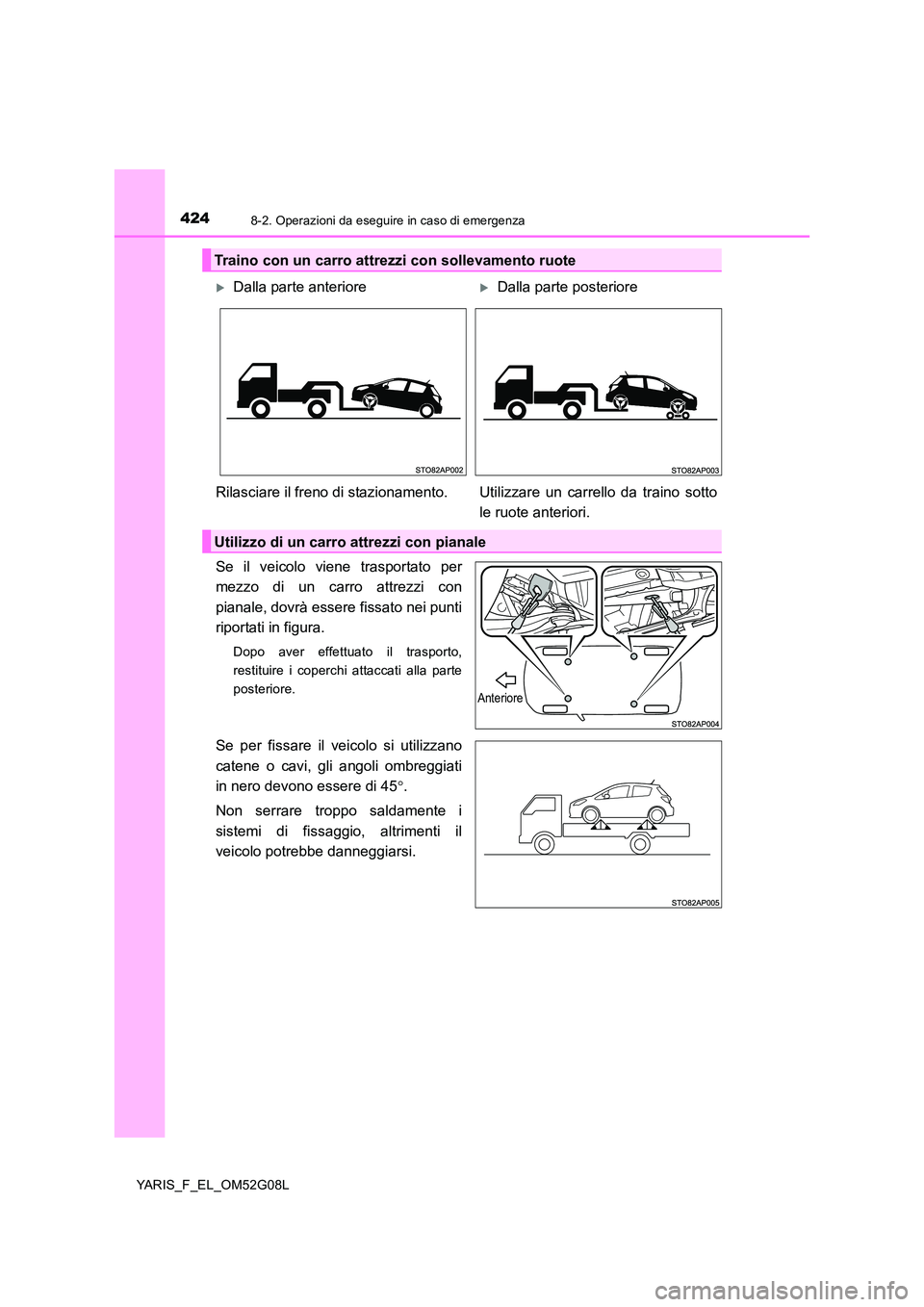

4248-2. Operazioni da eseguire in caso di emergenza
YARIS_F_EL_OM52G08L
Se il veicolo viene trasportato per
mezzo di un carro attrezzi con
pianale, dovrà essere fissato nei punti
riportati in figura.
Dopo aver effettuato il trasporto,
restituire i coperchi attaccati alla parte
posteriore.
Se per fissare il veicolo si utilizzano
catene o cavi, gli angoli ombreggiati
in nero devono essere di 45 .
Non serrare troppo saldamente i
sistemi di fissaggio, altrimenti il
veicolo potrebbe danneggiarsi.
Traino con un carro attrezzi con sollevamento ruote
Dalla parte anterioreDalla parte posteriore
Rilasciare il freno di stazionamento. Utilizzare un carrello da traino sotto
le ruote anteriori.
Utilizzo di un carro attrezzi con pianale
Anteriore

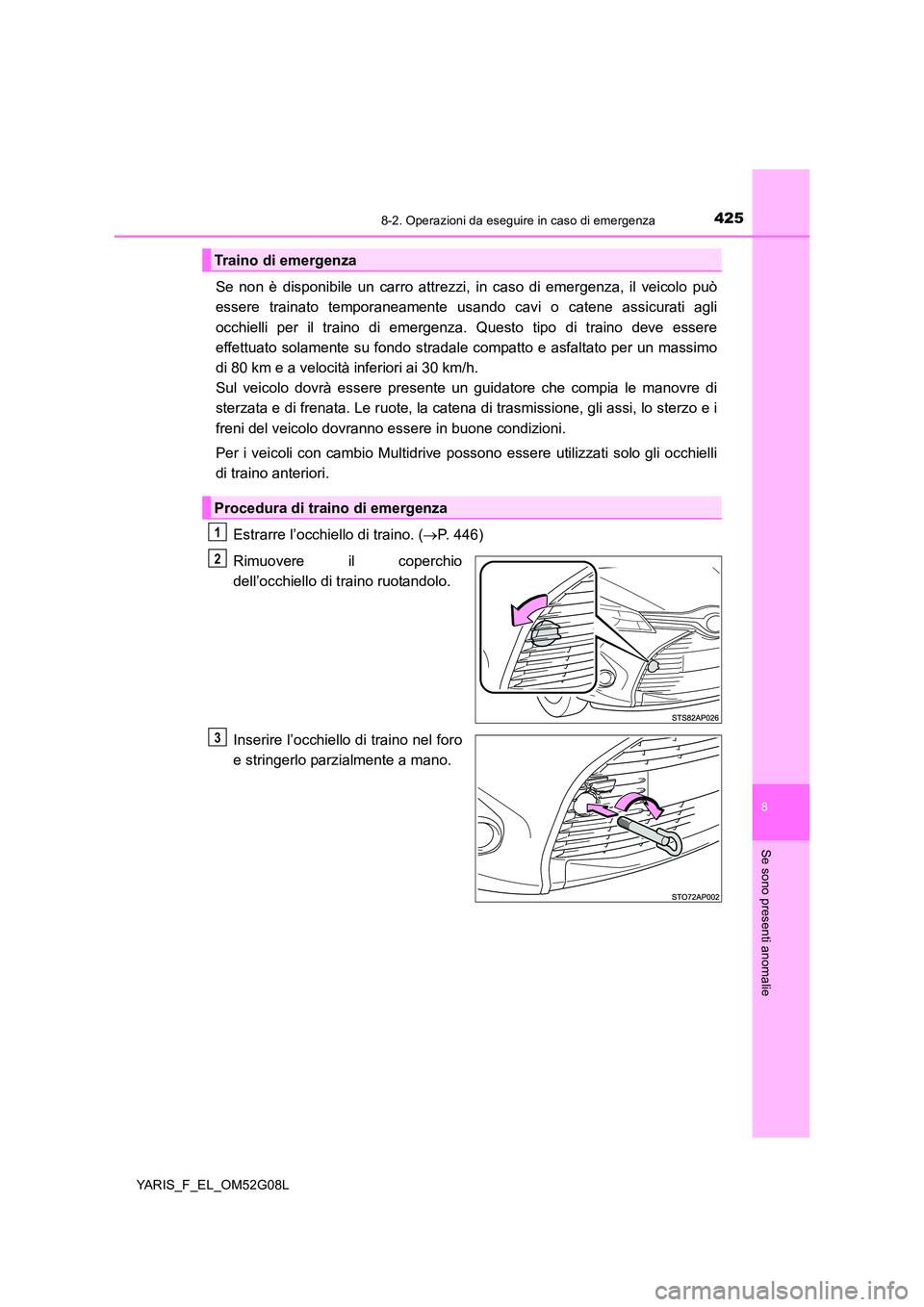

4258-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L
Se non è disponibile un carro attrezzi, in caso di emergenza, il veicolo può
essere trainato temporaneamente usando cavi o catene assicurati agli
occhielli per il traino di emergenza. Questo tipo di traino deve essere
effettuato solamente su fondo stradale compatto e asfaltato per un massimo
di 80 km e a velocità inferiori ai 30 km/h.
Sul veicolo dovrà essere presente un guidatore che compia le manovre di
sterzata e di frenata. Le ruote, la catena di trasmissione, gli assi, lo sterzo e i
freni del veicolo dovranno essere in buone condizioni.
Per i veicoli con cambio Multidrive possono essere utilizzati solo gli occhielli
di traino anteriori.
Estrarre l’occhiello di traino. ( P. 446)
Rimuovere il coperchio
dell’occhiello di traino ruotandolo.
Inserire l’occhiello di traino nel foro
e stringerlo parzialmente a mano.
Traino di emergenza
Procedura di traino di emergenza
1
2
3

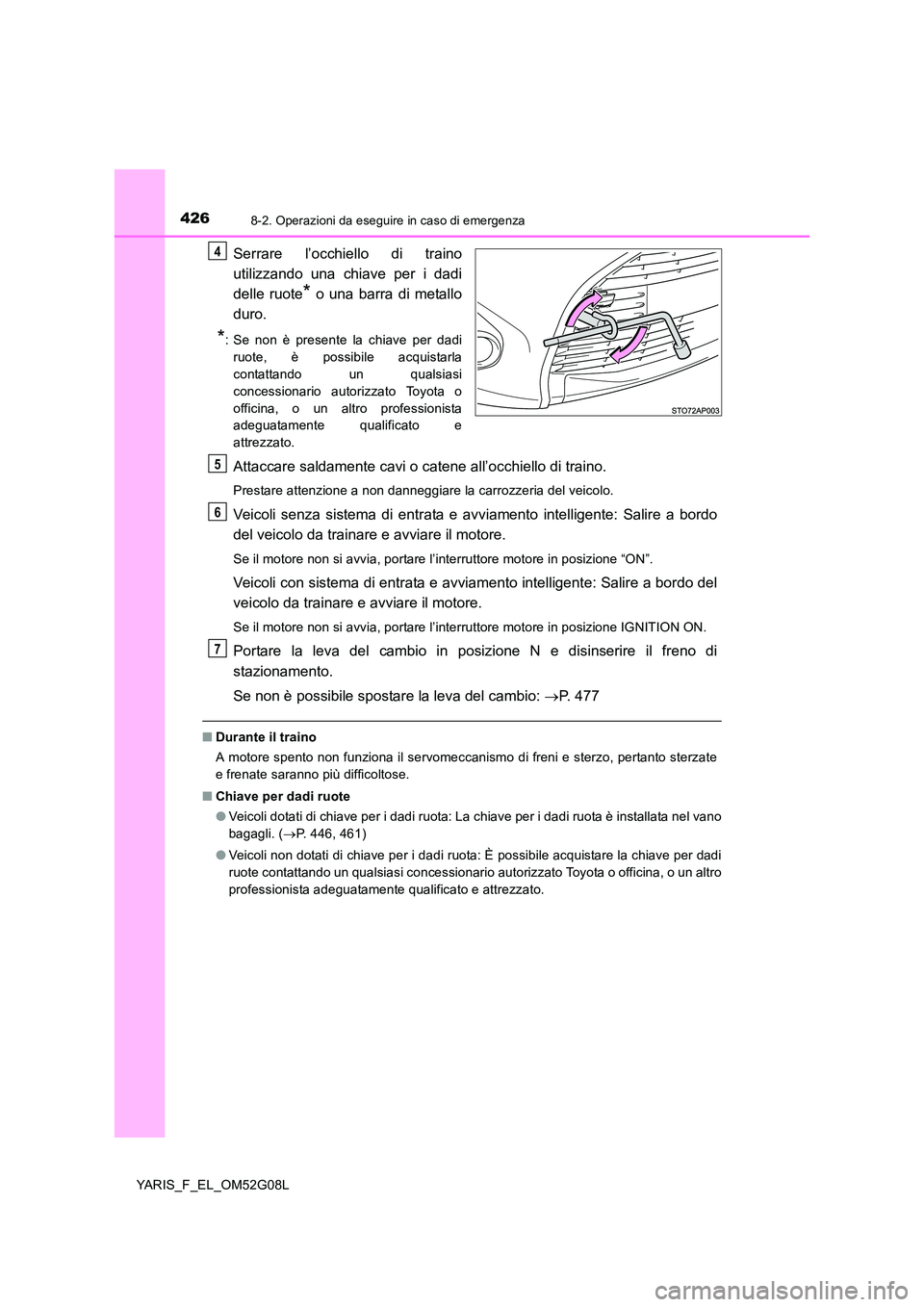

4268-2. Operazioni da eseguire in caso di emergenza
YARIS_F_EL_OM52G08L
Serrare l’occhiello di traino
utilizzando una chiave per i dadi
delle ruote* o una barra di metallo
duro.
*: Se non è presente la chiave per dadi
ruote, è possibile acquistarla
contattando un qualsiasi
concessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e
attrezzato.
Attaccare saldamente cavi o catene all’occhiello di traino.
Prestare attenzione a non danneggiare la carrozzeria del veicolo.
Veicoli senza sistema di entrata e avviamento intelligente: Salire a bordo
del veicolo da trainare e avviare il motore.
Se il motore non si avvia, portare l’interruttore motore in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente: Salire a bordo del
veicolo da trainare e avviare il motore.
Se il motore non si avvia, portare l’interruttore motore in posizione IGNITION ON.
Portare la leva del cambio in posizione N e disinserire il freno di
stazionamento.
Se non è possibile spostare la leva del cambio: P. 4 7 7
■Durante il traino
A motore spento non funziona il servomeccanismo di freni e sterzo, pertanto sterzate
e frenate saranno più difficoltose.
■ Chiave per dadi ruote
● Veicoli dotati di chiave per i dadi ruota: La chiave per i dadi ruota è installata nel vano
bagagli. ( P. 446, 461)
● Veicoli non dotati di chiave per i dadi ruota: È possibile acquistare la chiave per dadi
ruote contattando un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
4
5
6
7

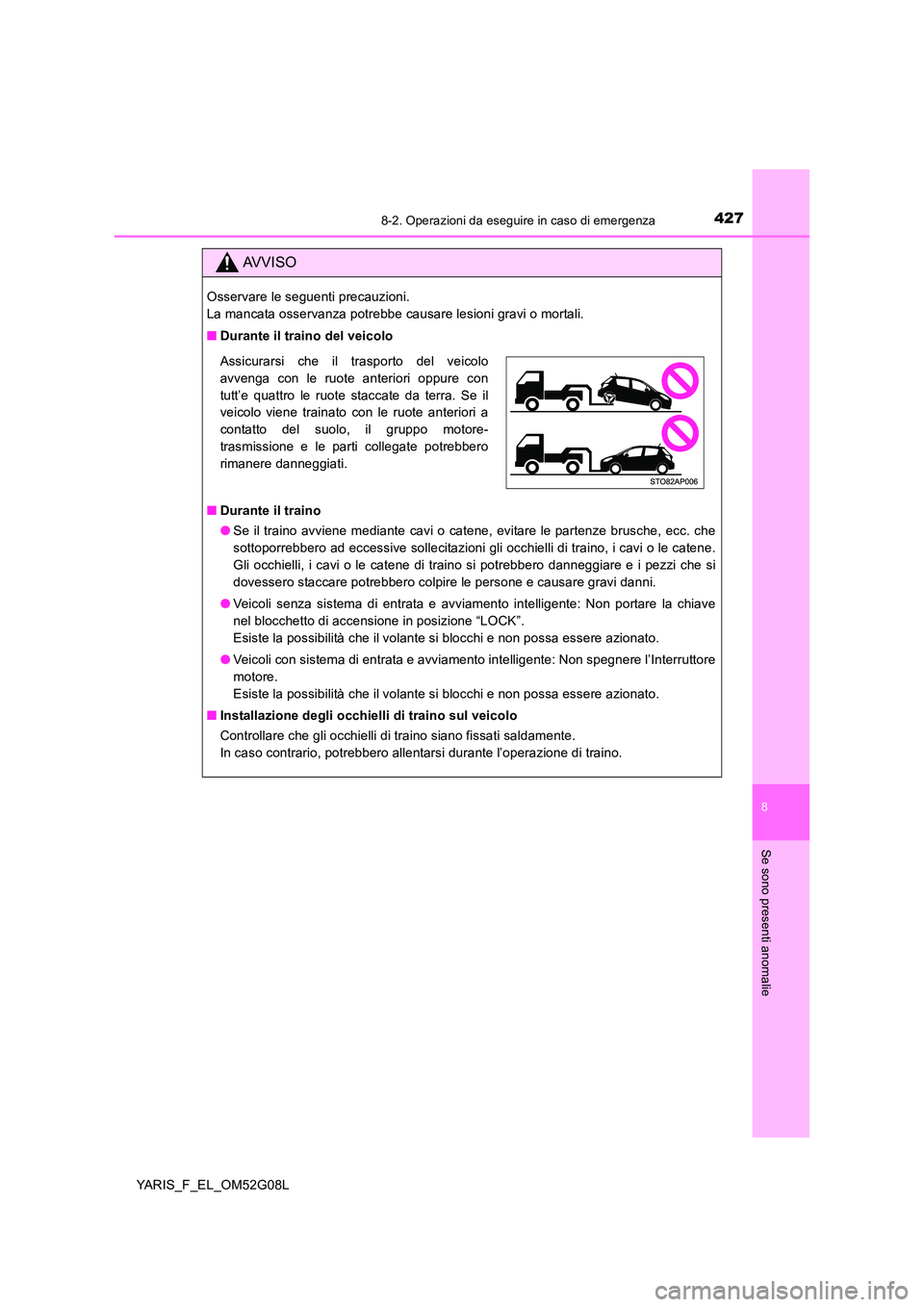

4278-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L
AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■ Durante il traino del veicolo
■ Durante il traino
● Se il traino avviene mediante cavi o catene, evitare le partenze brusche, ecc. che
sottoporrebbero ad eccessive sollecitazioni gli occhielli di traino, i cavi o le catene.
Gli occhielli, i cavi o le catene di traino si potrebbero danneggiare e i pezzi che si
dovessero staccare potrebbero colpire le persone e causare gravi danni.
● Veicoli senza sistema di entrata e avviamento intelligente: Non portare la chiave
nel blocchetto di accensione in posizione “LOCK”.
Esiste la possibilità che il volante si blocchi e non possa essere azionato.
● Veicoli con sistema di entrata e avviamento intelligente: Non spegnere l’Interruttore
motore.
Esiste la possibilità che il volante si blocchi e non possa essere azionato.
■ Installazione degli occhielli di traino sul veicolo
Controllare che gli occhielli di traino siano fissati saldamente.
In caso contrario, potrebbero allentarsi durante l’operazione di traino.
Assicurarsi che il trasporto del veicolo
avvenga con le ruote anteriori oppure con
tutt’e quattro le ruote staccate da terra. Se il
veicolo viene trainato con le ruote anteriori a
contatto del suolo, il gruppo motore-
trasmissione e le parti collegate potrebbero
rimanere danneggiati.

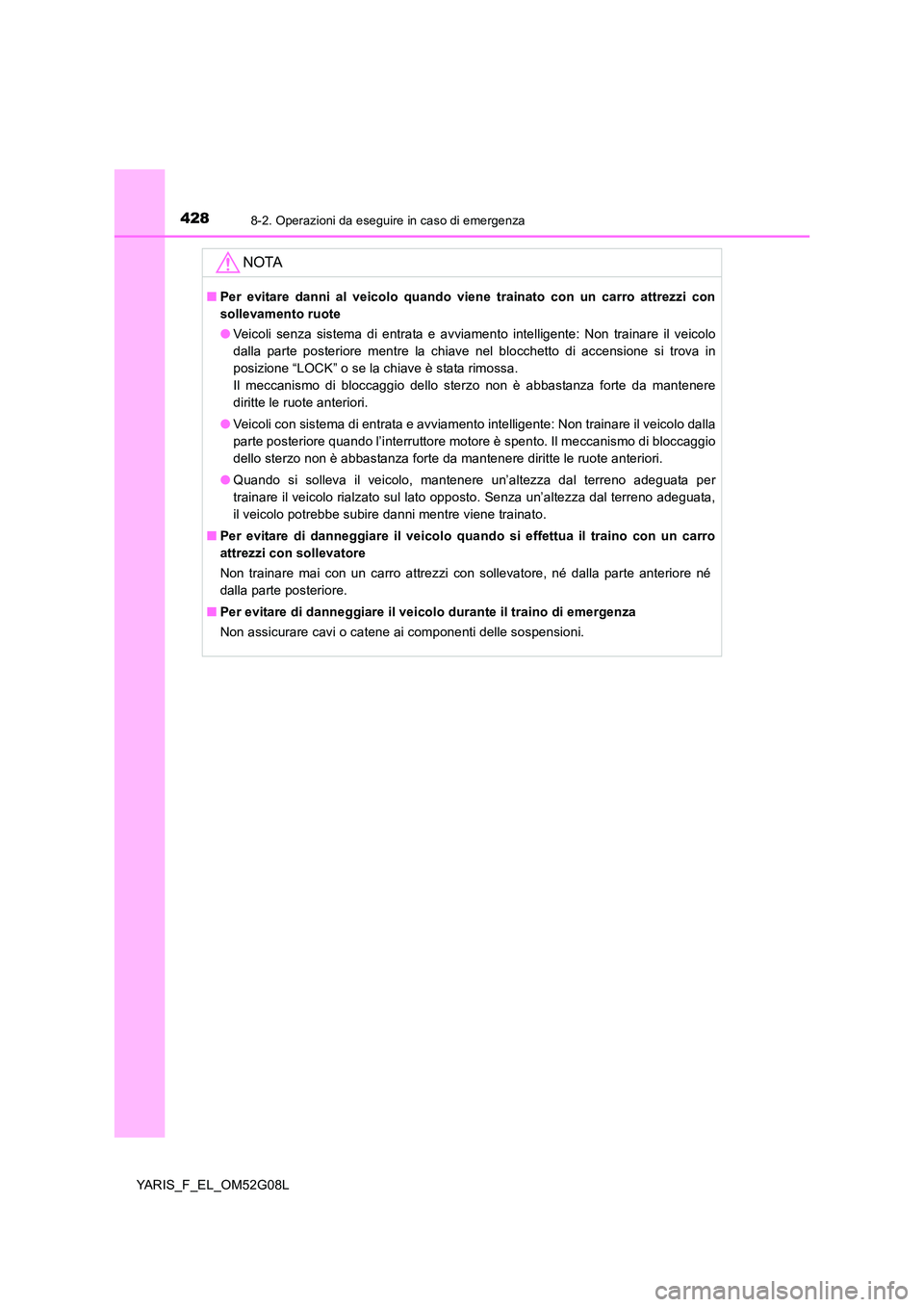

4288-2. Operazioni da eseguire in caso di emergenza
YARIS_F_EL_OM52G08L
NOTA
■Per evitare danni al veicolo quando viene trainato con un carro attrezzi con
sollevamento ruote
● Veicoli senza sistema di entrata e avviamento intelligente: Non trainare il veicolo
dalla parte posteriore mentre la chiave nel blocchetto di accensione si trova in
posizione “LOCK” o se la chiave è stata rimossa.
Il meccanismo di bloccaggio dello sterzo non è abbastanza forte da mantenere
diritte le ruote anteriori.
● Veicoli con sistema di entrata e avviamento intelligente: Non trainare il veicolo dalla
parte posteriore quando l’interruttore motore è spento. Il meccanismo di bloccaggio
dello sterzo non è abbastanza forte da mantenere diritte le ruote anteriori.
● Quando si solleva il veicolo, mantenere un’altezza dal terreno adeguata per
trainare il veicolo rialzato sul lato opposto. Senza un’altezza dal terreno adeguata,
il veicolo potrebbe subire danni mentre viene trainato.
■ Per evitare di danneggiare il veicolo quando si effettua il traino con un carro
attrezzi con sollevatore
Non trainare mai con un carro attrezzi con sollevatore, né dalla parte anteriore né
dalla parte posteriore.
■ Per evitare di danneggiare il veicolo durante il traino di emergenza
Non assicurare cavi o catene ai componenti delle sospensioni.

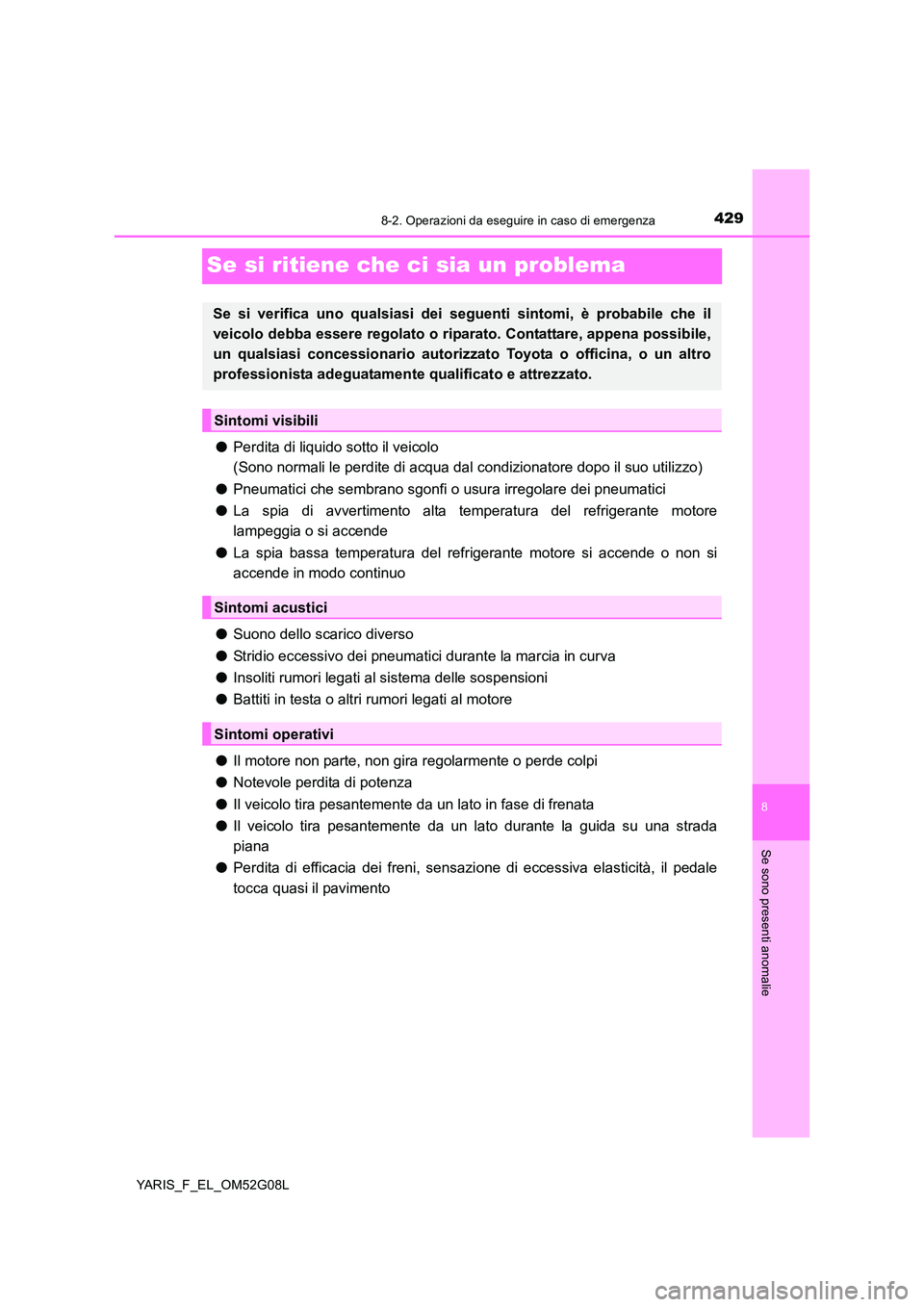

4298-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
YARIS_F_EL_OM52G08L
Se si ritiene che ci sia un problema
●Perdita di liquido sotto il veicolo
(Sono normali le perdite di acqua dal condizionatore dopo il suo utilizzo)
● Pneumatici che sembrano sgonfi o usura irregolare dei pneumatici
● La spia di avvertimento alta temperatura del refrigerante motore
lampeggia o si accende
● La spia bassa temperatura del refrigerante motore si accende o non si
accende in modo continuo
● Suono dello scarico diverso
● Stridio eccessivo dei pneumatici durante la marcia in curva
● Insoliti rumori legati al sistema delle sospensioni
● Battiti in testa o altri rumori legati al motore
● Il motore non parte, non gira regolarmente o perde colpi
● Notevole perdita di potenza
● Il veicolo tira pesantemente da un lato in fase di frenata
● Il veicolo tira pesantemente da un lato durante la guida su una strada
piana
● Perdita di efficacia dei freni, sensazione di eccessiva elasticità, il pedale
tocca quasi il pavimento
Se si verifica uno qualsiasi dei seguenti sintomi, è probabile che il
veicolo debba essere regolato o riparato. Contattare, appena possibile,
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Sintomi visibili
Sintomi acustici
Sintomi operativi

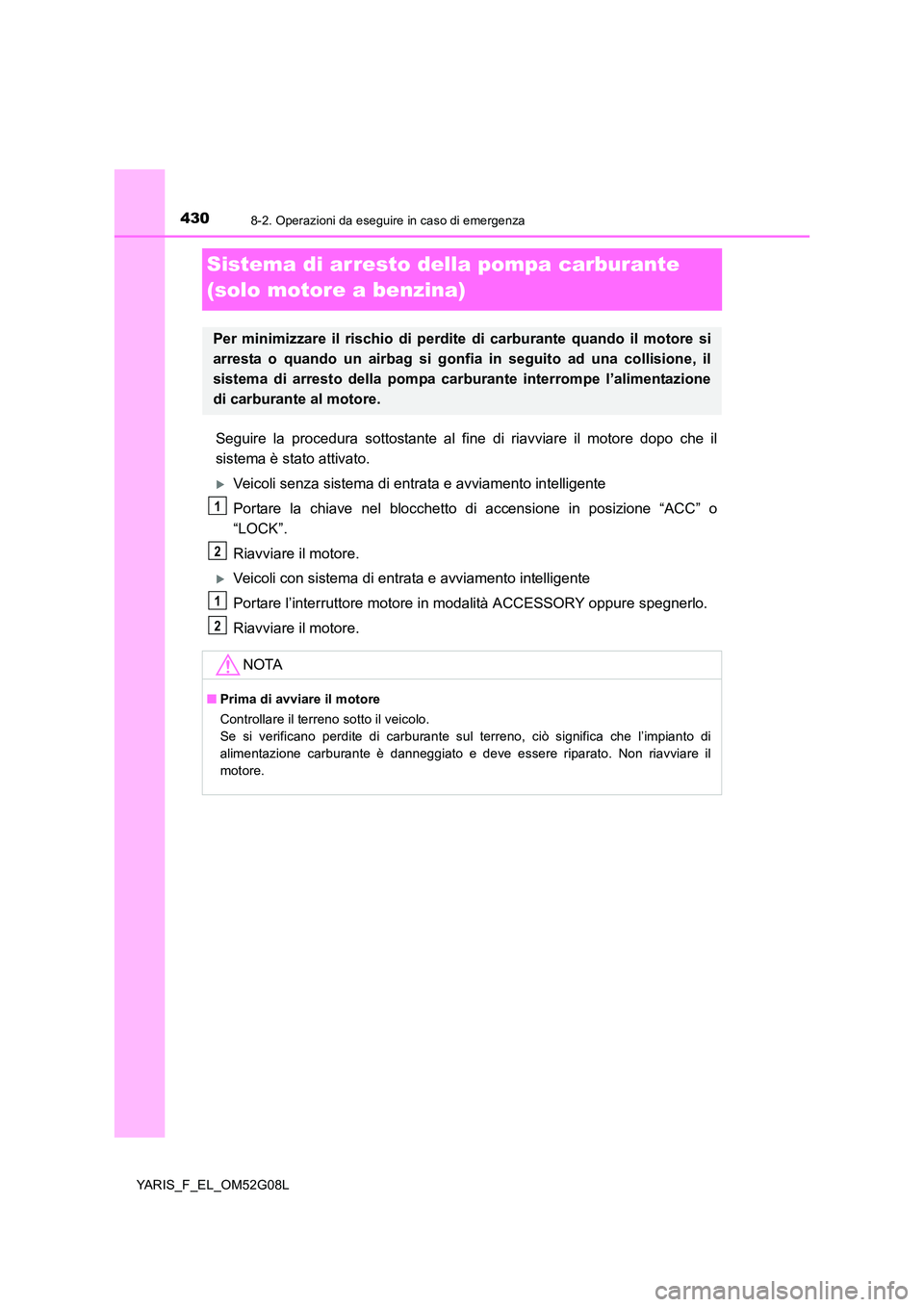

4308-2. Operazioni da eseguire in caso di emergenza
YARIS_F_EL_OM52G08L
Sistema di arresto della pompa carburante
(solo motore a benzina)
Seguire la procedura sottostante al fine di riavviare il motore dopo che il
sistema è stato attivato.
Veicoli senza sistema di entrata e avviamento intelligente
Portare la chiave nel blocchetto di accensione in posizione “ACC” o
“LOCK”.
Riavviare il motore.
Veicoli con sistema di entrata e avviamento intelligente
Portare l’interruttore motore in modalità ACCESSORY oppure spegnerlo.
Riavviare il motore.
Per minimizzare il rischio di perdite di carburante quando il motore si
arresta o quando un airbag si gonfia in seguito ad una collisione, il
sistema di arresto della pompa car burante interrompe l’alimentazione
di carburante al motore.
NOTA
■ Prima di avviare il motore
Controllare il terreno sotto il veicolo.
Se si verificano perdite di carburante sul terreno, ciò significa che l’impianto di
alimentazione carburante è danneggiato e deve essere riparato. Non riavviare il
motore.
1
2
1
2
