TOYOTA YARIS HATCHBACK 2015 Manuale duso (in Italian)

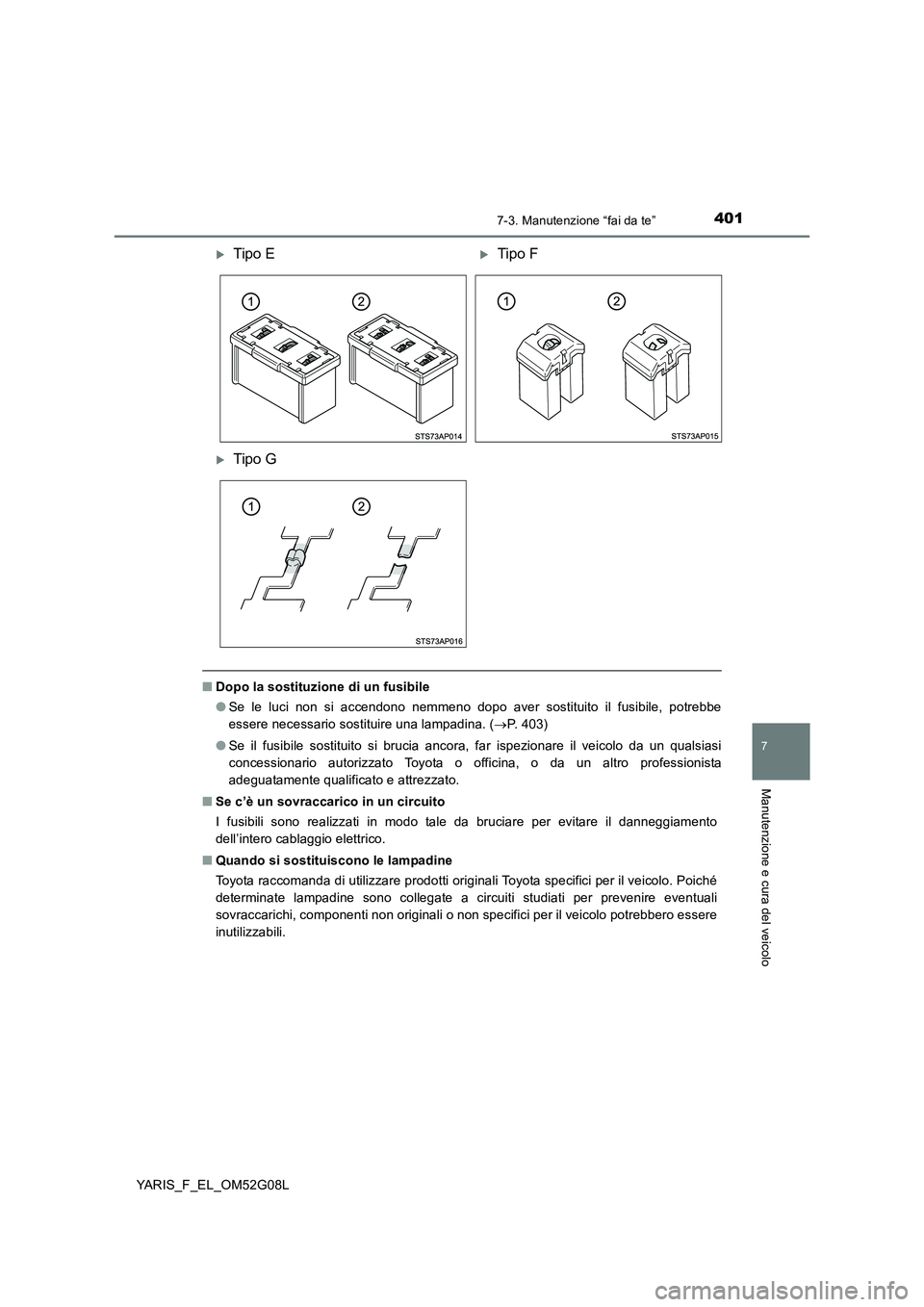

4017-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_EL_OM52G08L
■Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. ( P. 403)
● Se il fusibile sostituito si brucia ancora, far ispezionare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato.
■ Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bruciare per evitare il danneggiamento
dell’intero cablaggio elettrico.
■ Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota specifici per il veicolo. Poiché
determinate lampadine sono collegate a circuiti studiati per prevenire eventuali
sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere
inutilizzabili.
Tipo ETipo F
Tipo G

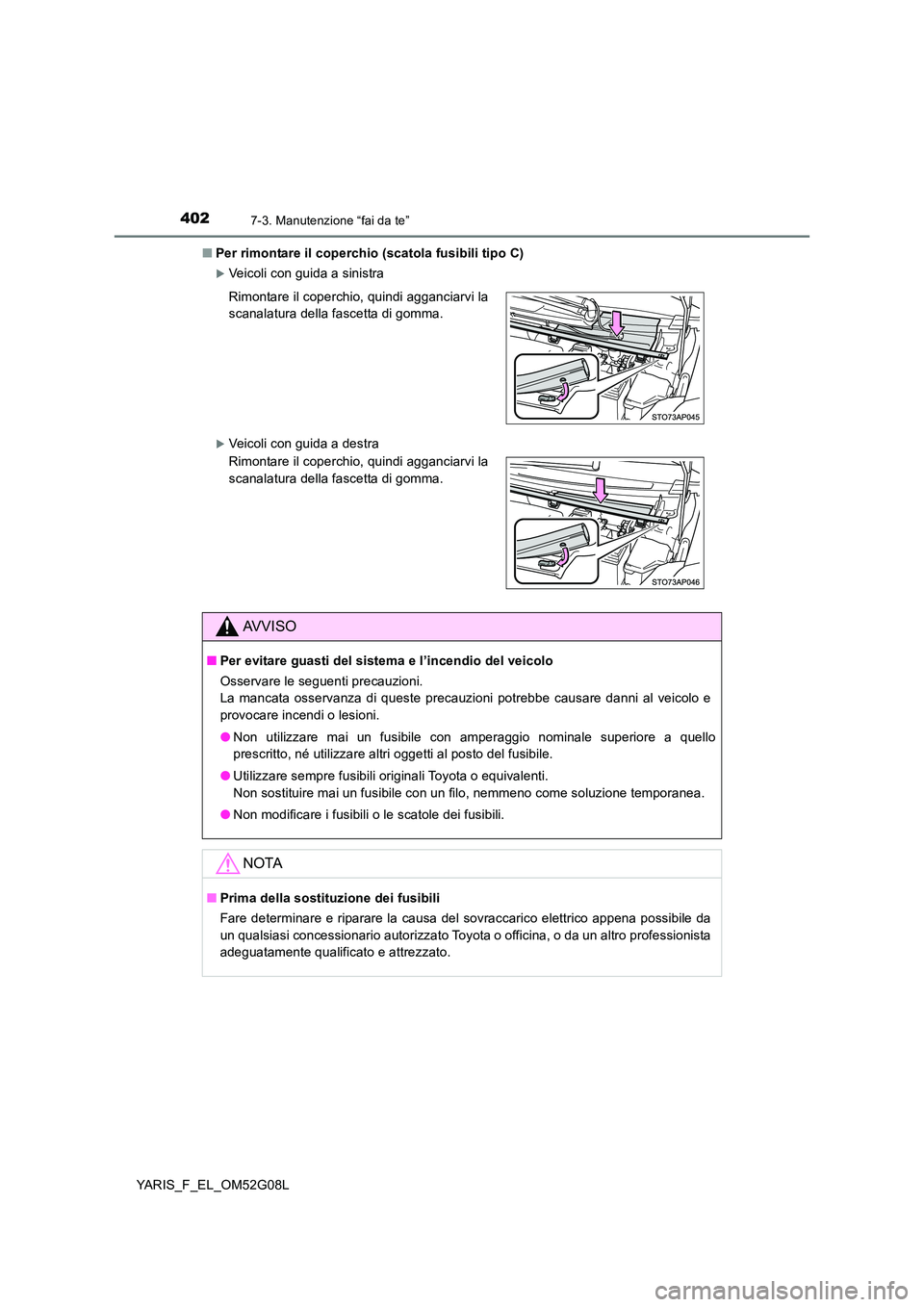

4027-3. Manutenzione “fai da te”
YARIS_F_EL_OM52G08L
■ Per rimontare il coperchio (scatola fusibili tipo C)
Veicoli con guida a sinistra
Veicoli con guida a destra
Rimontare il coperchio, quindi agganciarvi la
scanalatura della fascetta di gomma.
Rimontare il coperchio, quindi agganciarvi la
scanalatura della fascetta di gomma.
AVVISO
■ Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al veicolo e
provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.
● Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da
un qualsiasi concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato.

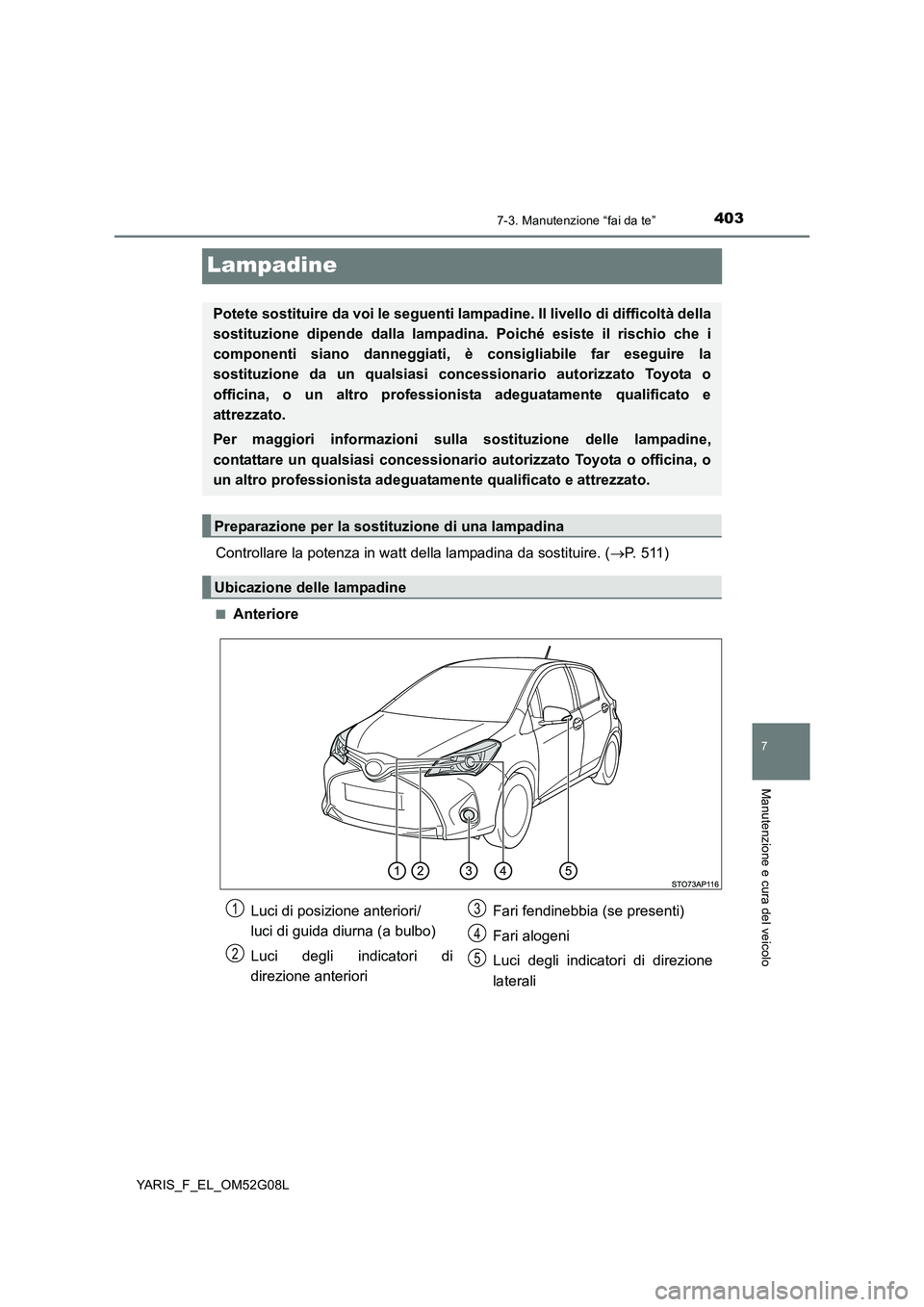

4037-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_EL_OM52G08L
Lampadine
Controllare la potenza in watt della lampadina da sostituire. (P. 511)
■Anteriore
Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà della
sostituzione dipende dalla lampadin a. Poiché esiste il rischio che i
componenti siano danneggiati, è consigliabile far eseguire la
sostituzione da un qualsiasi co ncessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e
attrezzato.
Per maggiori informazioni sulla sostituzione delle lampadine,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Preparazione per la sostituzione di una lampadina
Ubicazione delle lampadine
Luci di posizione anteriori/
luci di guida diurna (a bulbo)
Luci degli indicatori di
direzione anteriori
Fari fendinebbia (se presenti)
Fari alogeni
Luci degli indicatori di direzione
laterali
1
2
3
4
5

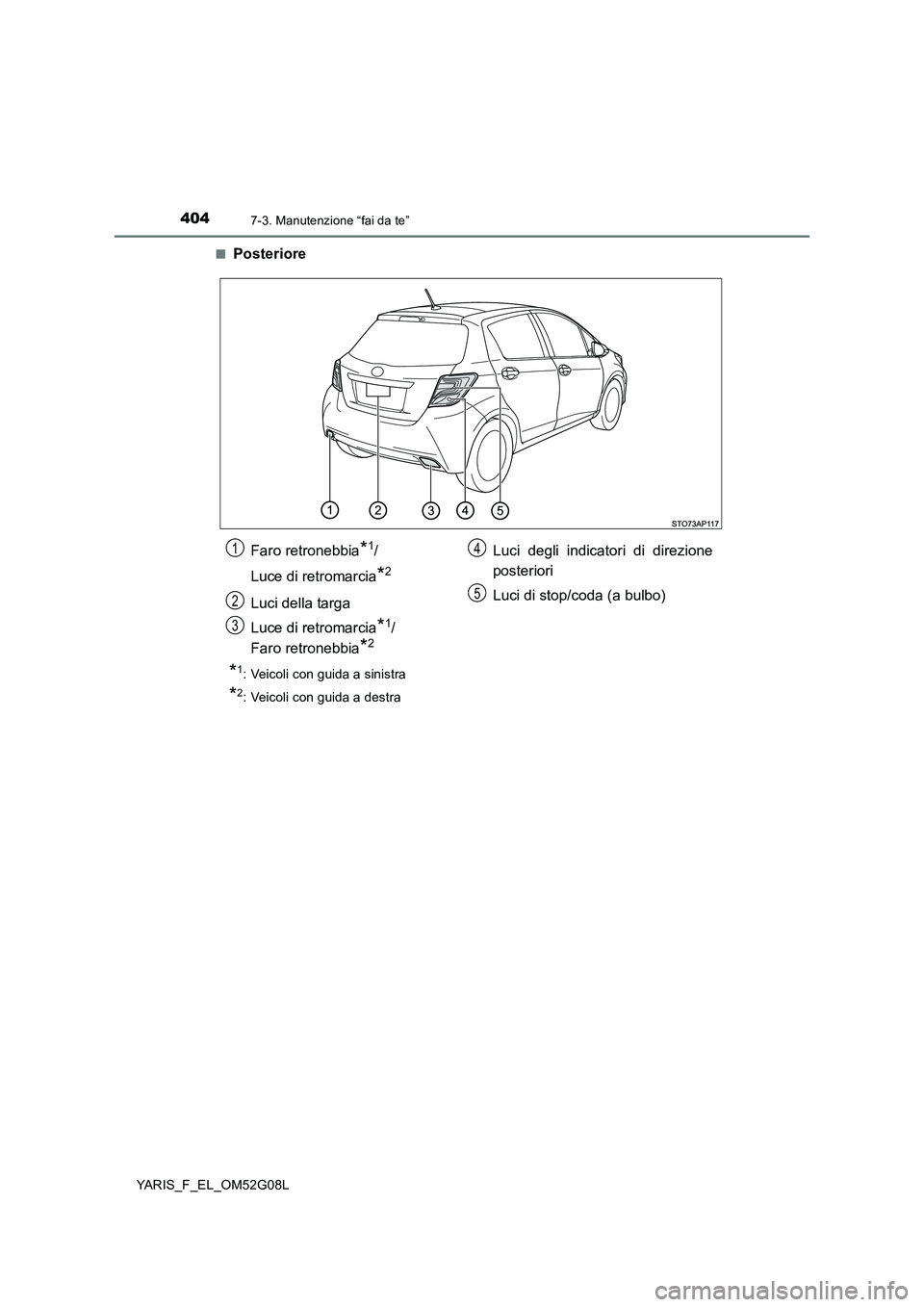

4047-3. Manutenzione “fai da te”
YARIS_F_EL_OM52G08L
■Posteriore
*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra
Faro retronebbia*1/
Luce di retromarcia*2
Luci della targa
Luce di retromarcia*1/
Faro retronebbia*2
Luci degli indicatori di direzione
posteriori
Luci di stop/coda (a bulbo)
1
2
3
4
5

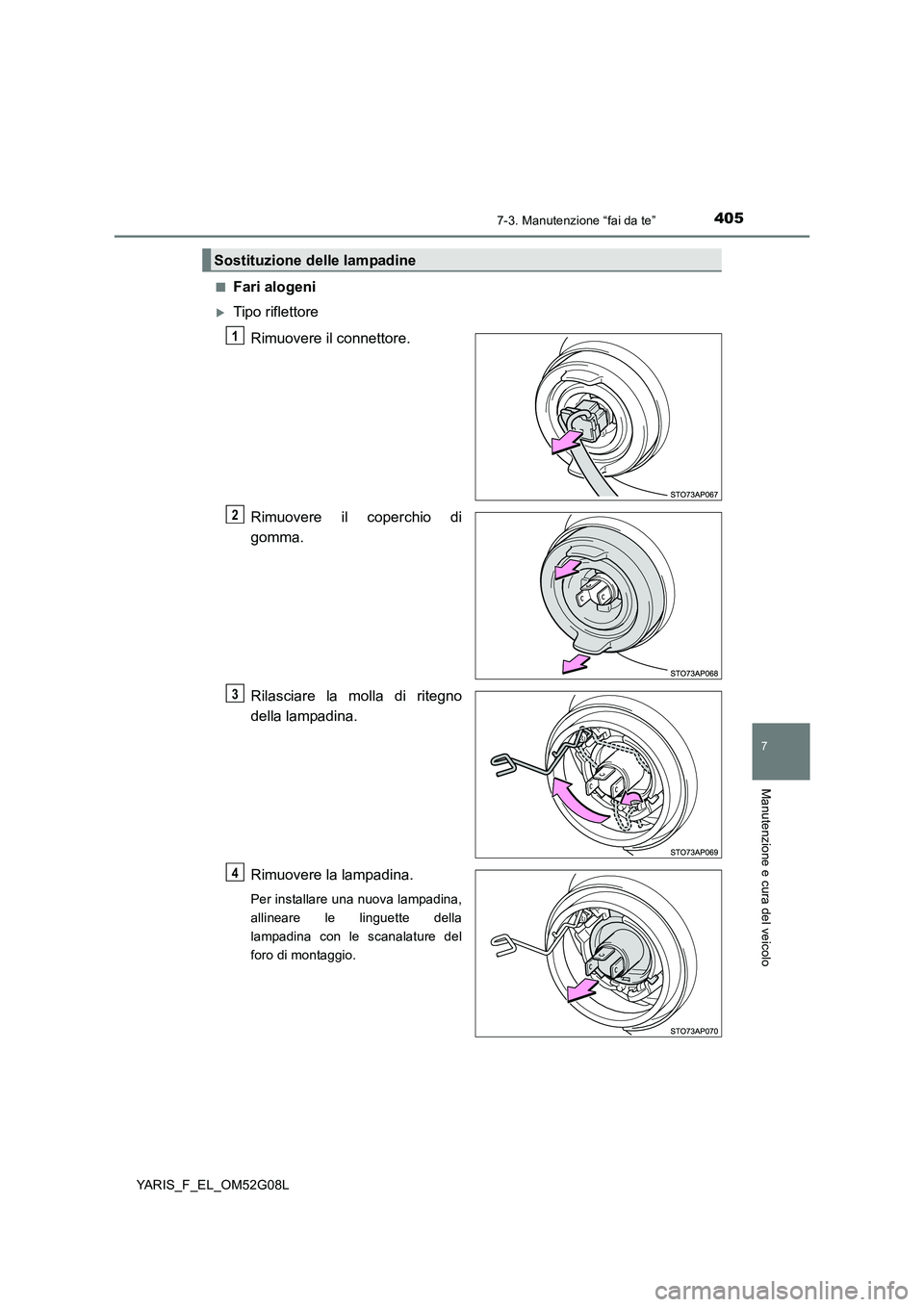

4057-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_EL_OM52G08L
■Fari alogeni
Tipo riflettore
Rimuovere il connettore.
Rimuovere il coperchio di
gomma.
Rilasciare la molla di ritegno
della lampadina.
Rimuovere la lampadina.
Per installare una nuova lampadina,
allineare le linguette della
lampadina con le scanalature del
foro di montaggio.
Sostituzione delle lampadine
1
2
3
4

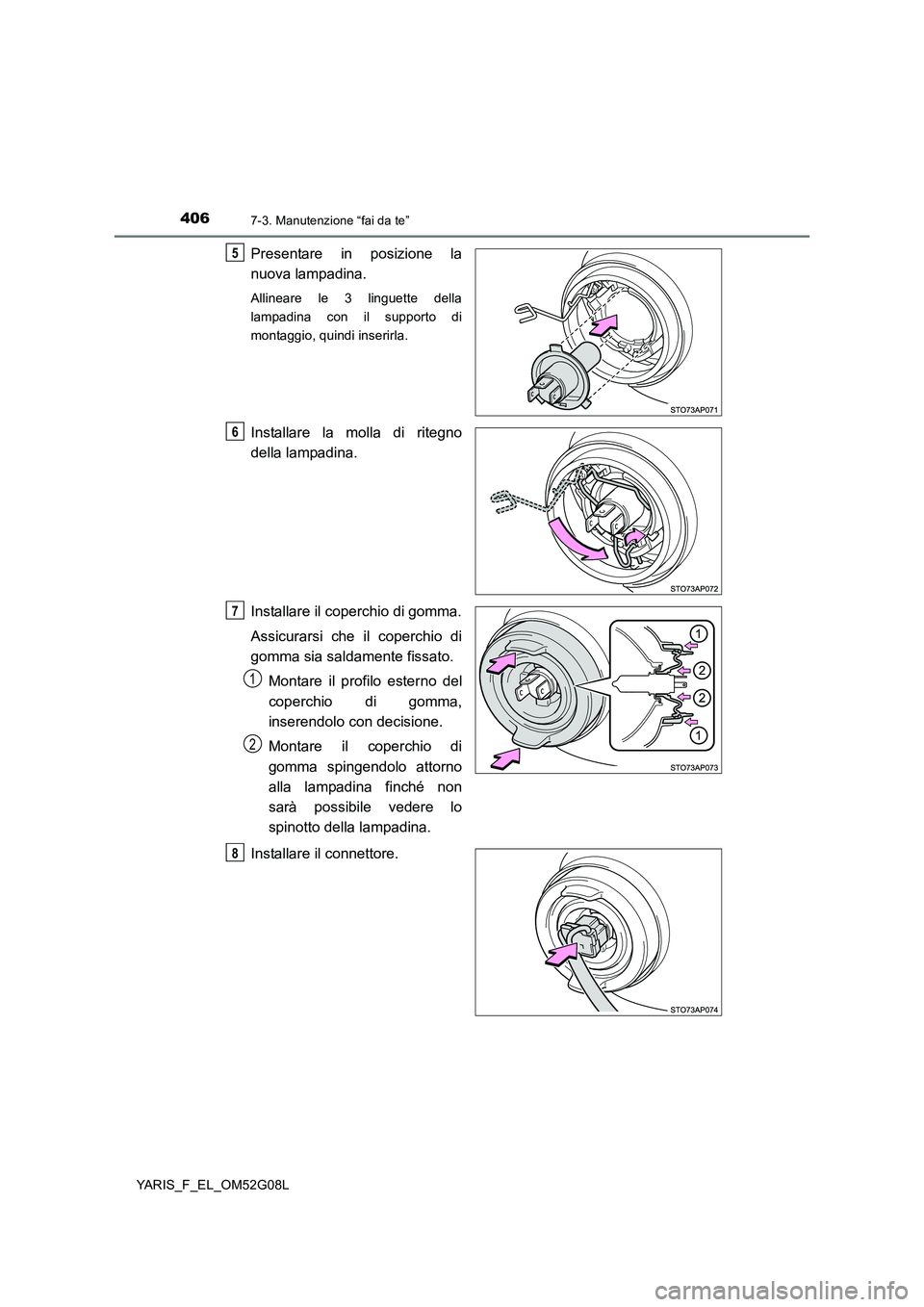

4067-3. Manutenzione “fai da te”
YARIS_F_EL_OM52G08L
Presentare in posizione la
nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Installare la molla di ritegno
della lampadina.
Installare il coperchio di gomma.
Assicurarsi che il coperchio di
gomma sia saldamente fissato.
Montare il profilo esterno del
coperchio di gomma,
inserendolo con decisione.
Montare il coperchio di
gomma spingendolo attorno
alla lampadina finché non
sarà possibile vedere lo
spinotto della lampadina.
Installare il connettore.
5
6
7
1
2
8

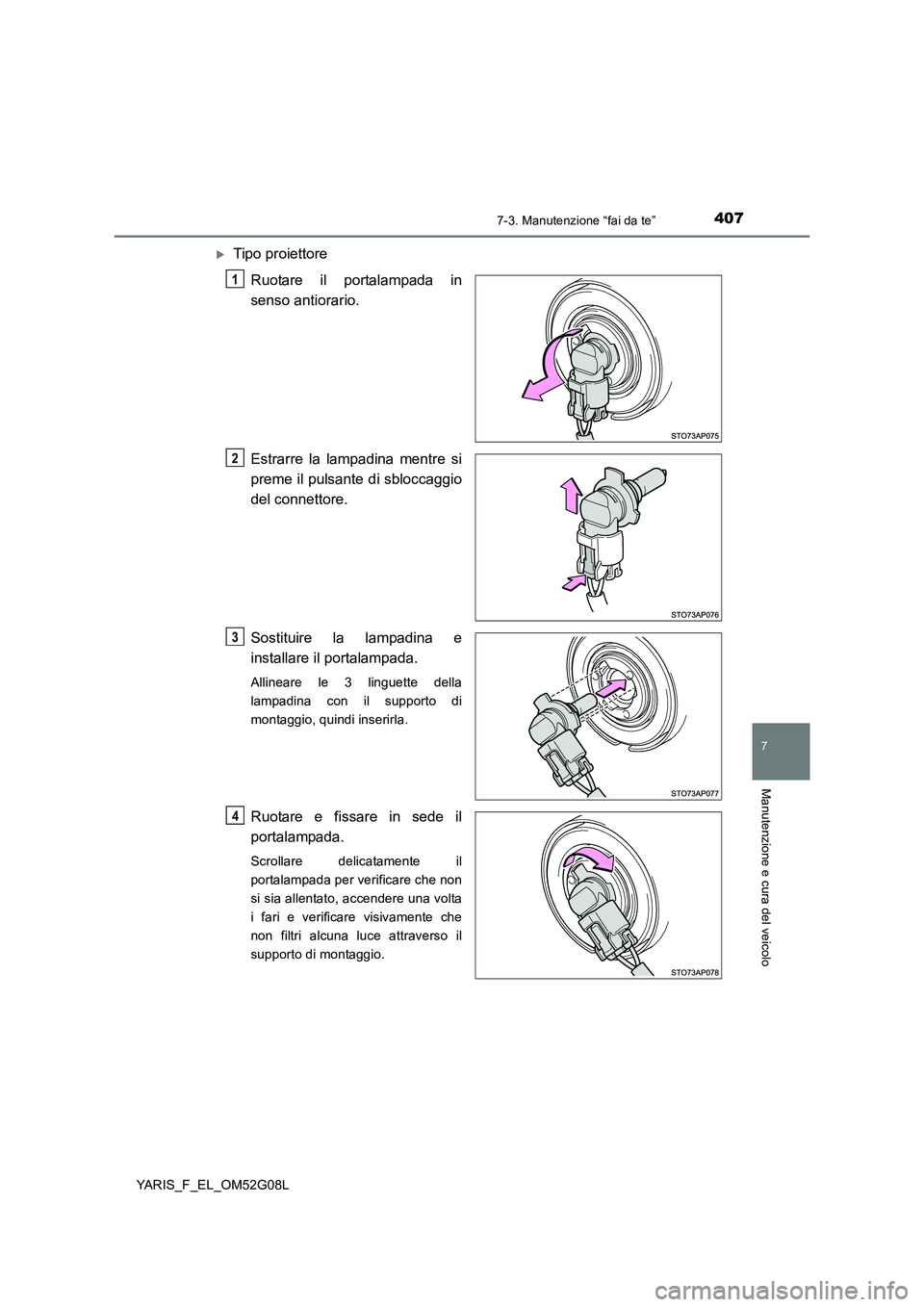

4077-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_EL_OM52G08L
Tipo proiettore
Ruotare il portalampada in
senso antiorario.
Estrarre la lampadina mentre si
preme il pulsante di sbloccaggio
del connettore.
Sostituire la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede il
portalampada.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
i fari e verificare visivamente che
non filtri alcuna luce attraverso il
supporto di montaggio.
1
2
3
14

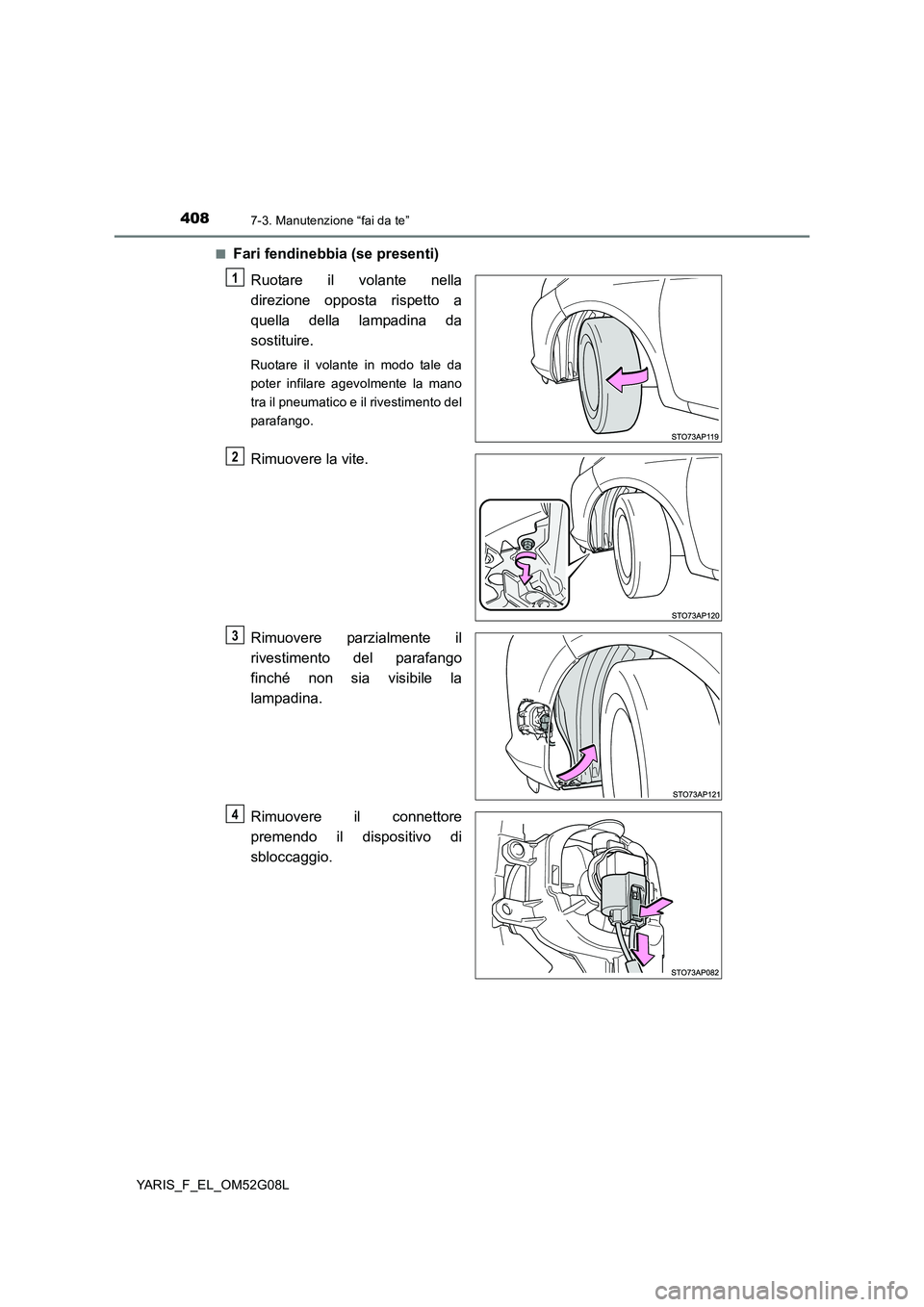

4087-3. Manutenzione “fai da te”
YARIS_F_EL_OM52G08L
■Fari fendinebbia (se presenti)
Ruotare il volante nella
direzione opposta rispetto a
quella della lampadina da
sostituire.
Ruotare il volante in modo tale da
poter infilare agevolmente la mano
tra il pneumatico e il rivestimento del
parafango.
Rimuovere la vite.
Rimuovere parzialmente il
rivestimento del parafango
finché non sia visibile la
lampadina.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
1
2
3
4

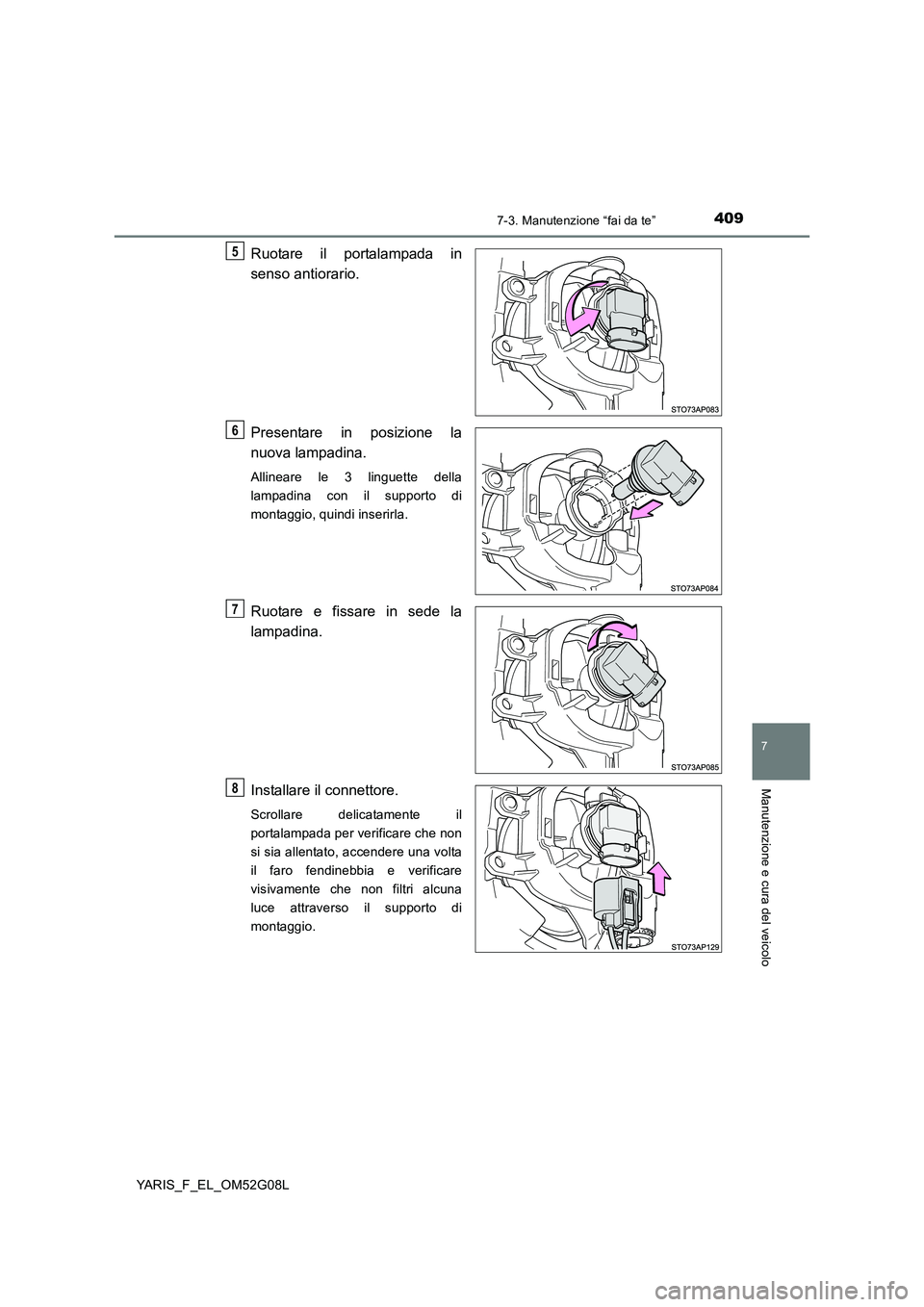

4097-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_F_EL_OM52G08L
Ruotare il portalampada in
senso antiorario.
Presentare in posizione la
nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede la
lampadina.
Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
il faro fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
5
6
7
8

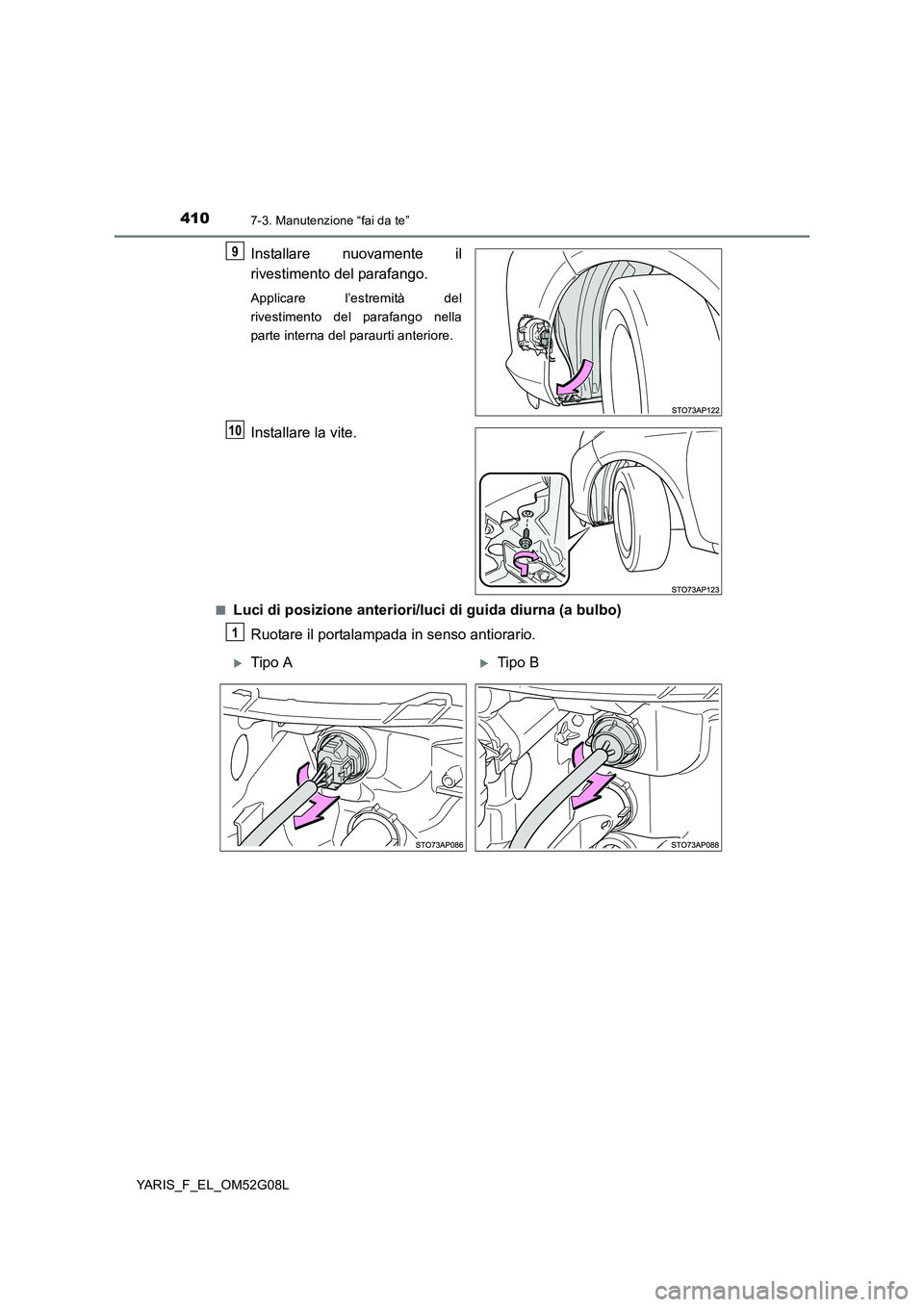

4107-3. Manutenzione “fai da te”
YARIS_F_EL_OM52G08L
Installare nuovamente il
rivestimento del parafango.
Applicare l’estremità del
rivestimento del parafango nella
parte interna del paraurti anteriore.
Installare la vite.
■Luci di posizione anteriori/luci di guida diurna (a bulbo)
Ruotare il portalampada in senso antiorario.
9
10
1
Tipo ATipo B
