TOYOTA YARIS HATCHBACK 2016 Kezelési útmutató (in Hungarian)

81
1
1-2. Lopásgátló rendszer
Biztonság és védelem

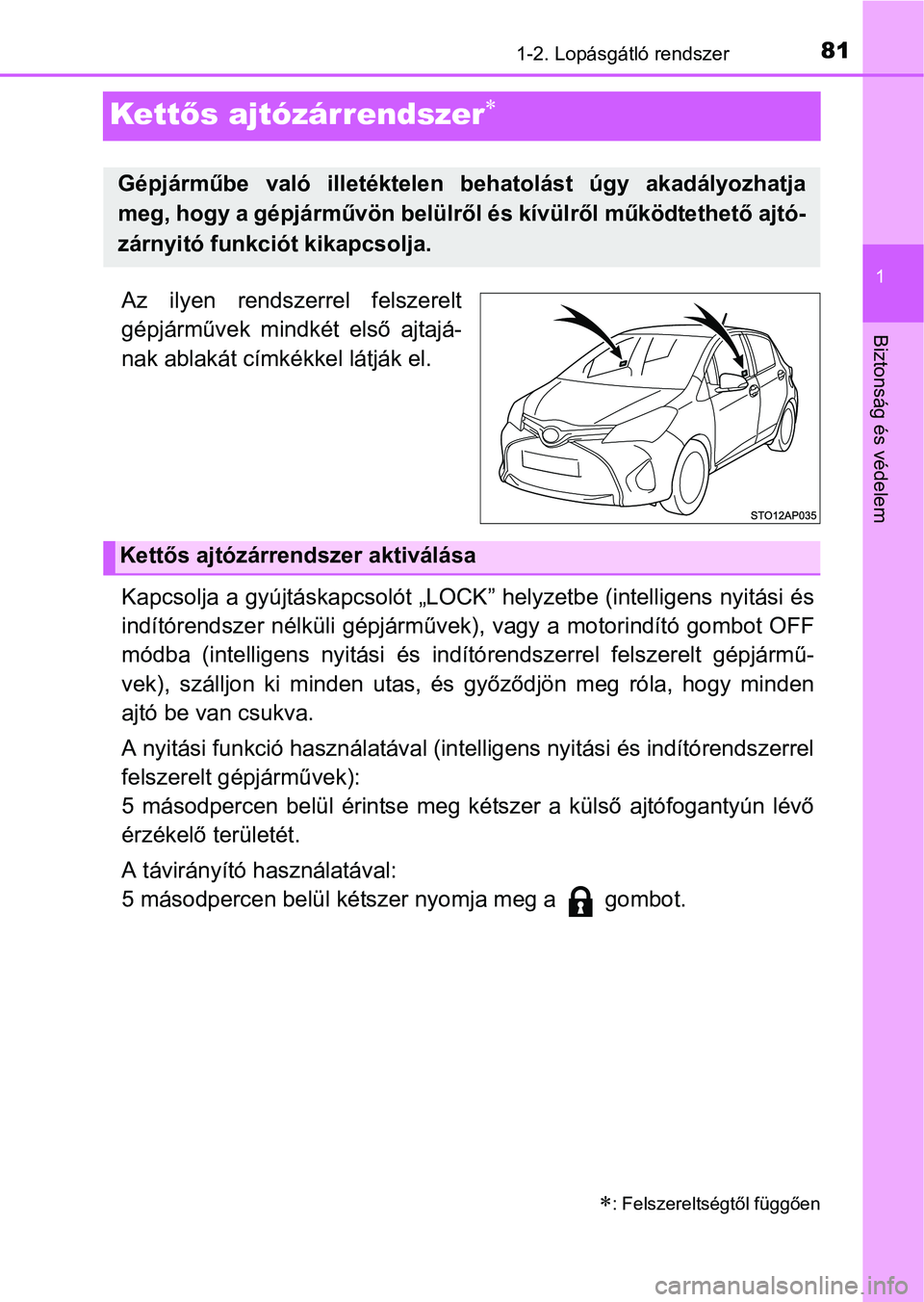

Kettős ajtózárrendszer
Az ilyen rendszerrel felszerelt
gépjárművek mindkét első ajtajá-
nak ablakát címkékkel látják el.
Kapcsolja a gyújtáskapcsolót „LOCK” helyzetbe (intelligens nyitási és
indítórendszer nélküli gépjárművek), vagy a motorindító gombot OFF
módba (intelligens nyitási és indítórendszerrel felszerelt gépjármű-
vek), szálljon ki minden utas, és győződjön meg róla, hogy minden
ajtó be van csukva.
A nyitási funkció használatával (intelligens nyitási és indítórendszerrel
felszerelt gépjárművek):
5 másodpercen belül érintse meg kétszer a külső ajtófogantyún lévő
érzékelő területét.
A távirányító használatával:
5 másodpercen belül kétszer nyomja meg a gombot.
: Felszereltségtől függően
Gépjárműbe való illetéktelen behatolást úgy akadályozhatja
meg, hogy a gépjárművön belülről és kívülről működtethető ajtó-
zárnyitó funkciót kikapcsolja.
Kettős ajtózárrendszer aktiválása

821-2. Lopásgátló rendszer

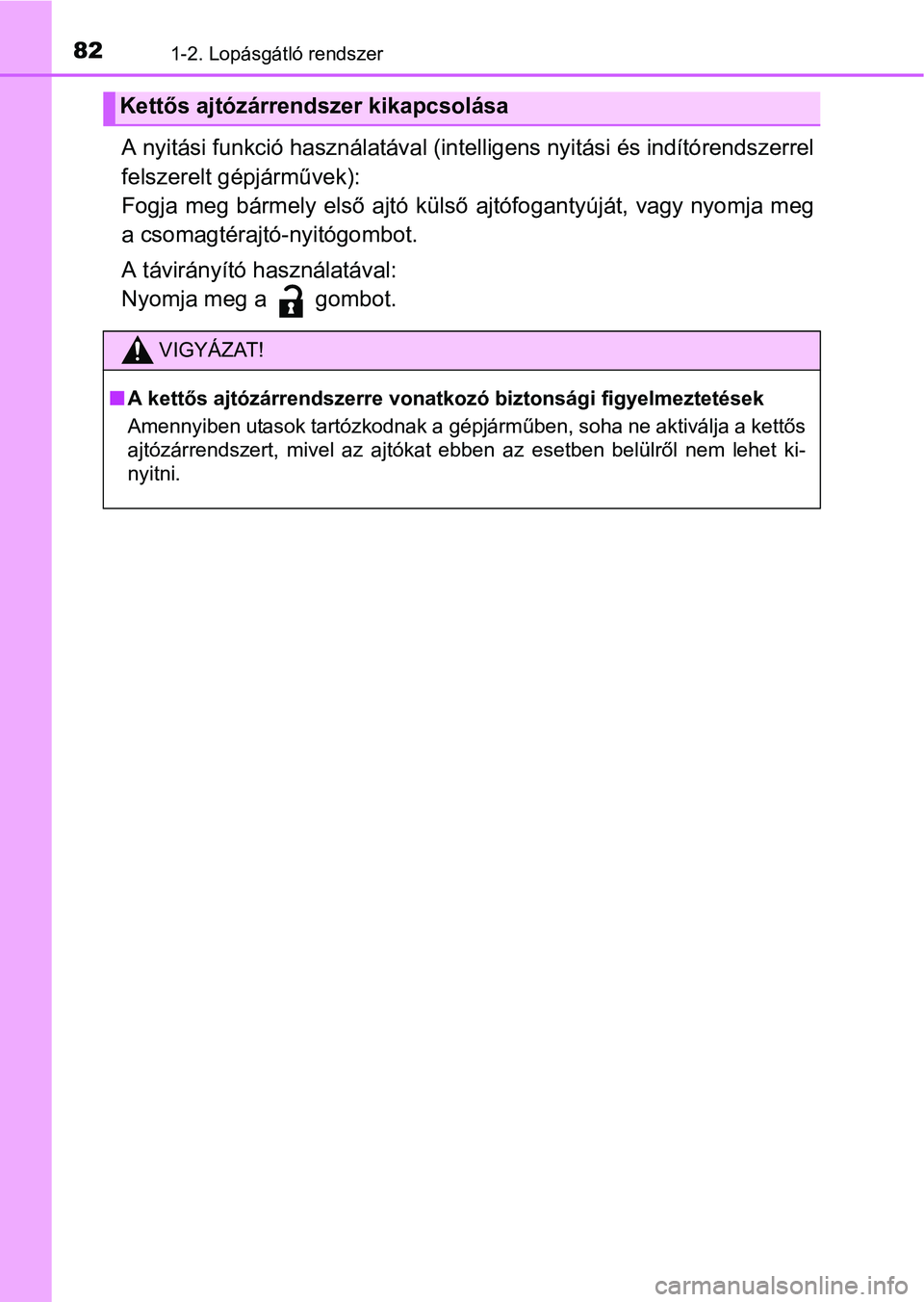

A nyitási funkció használatával (intelligens nyitási és indítórendszerrel
felszerelt gépjárművek):
Fogja meg bármely első ajtó külső ajtófogantyúját, vagy nyomja meg
a csomagtérajtó-nyitógombot.
A távirányító használatával:
Nyomja meg a gombot.
Kettős ajtózárrendszer kikapcsolása
VIGYÁZAT!
A kettős ajtózárrendszerre vonatkozó biztonsági figyelmeztetések
Amennyiben utasok tartózkodnak a gépjárműben, soha ne aktiválja a kettős
ajtózárrendszert, mivel az ajtókat ebben az esetben belülről nem lehet ki-
nyitni.

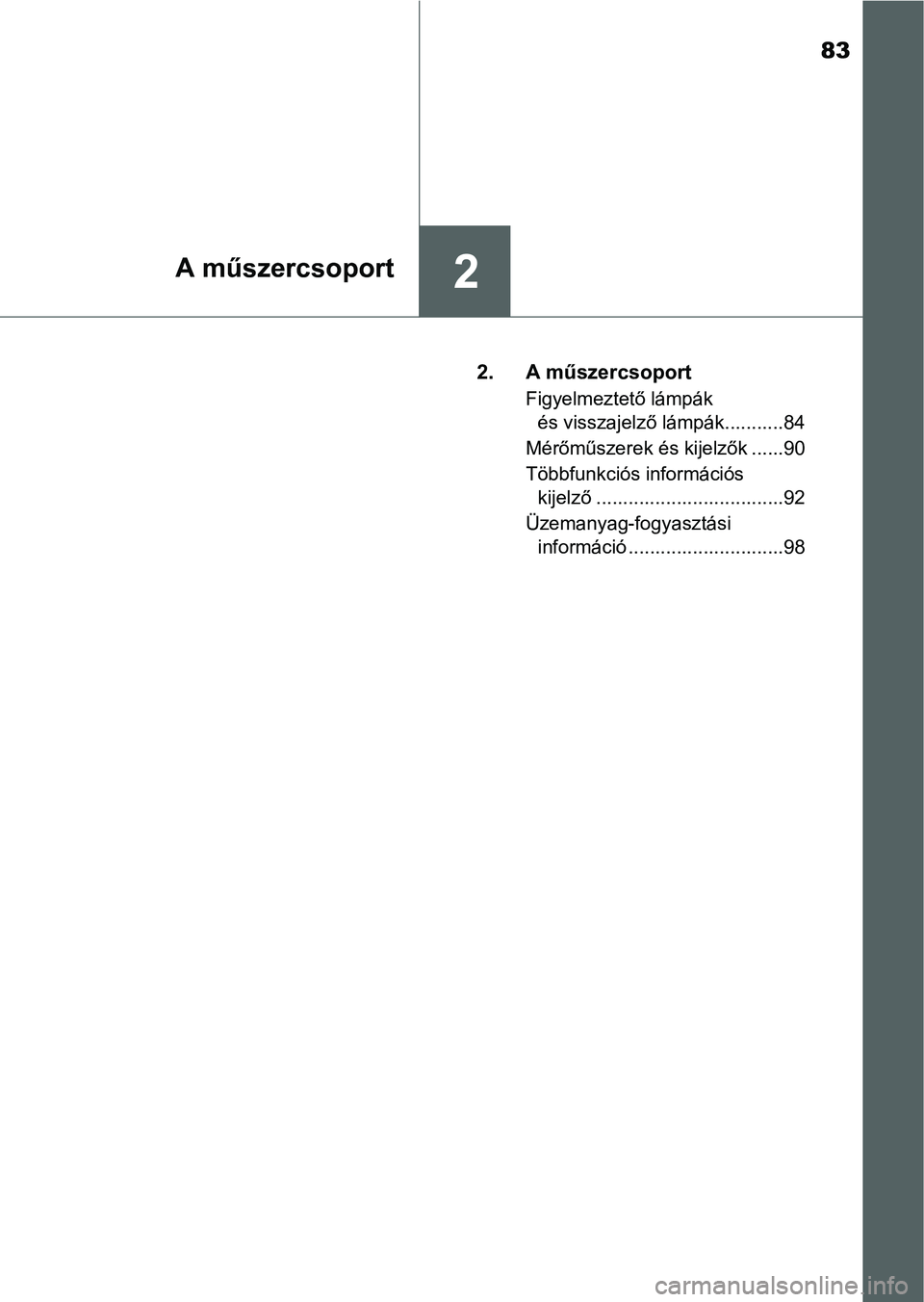

83
2A műszercsoport
2. A műszercsoport
Figyelmeztető lámpák
és visszajelző lámpák...........84
Mérőműszerek és kijelzők ......90
Többfunkciós információs
kijelző...................................92
Üzemanyag-fogyasztási
információ .............................98

842. A műszercsoport

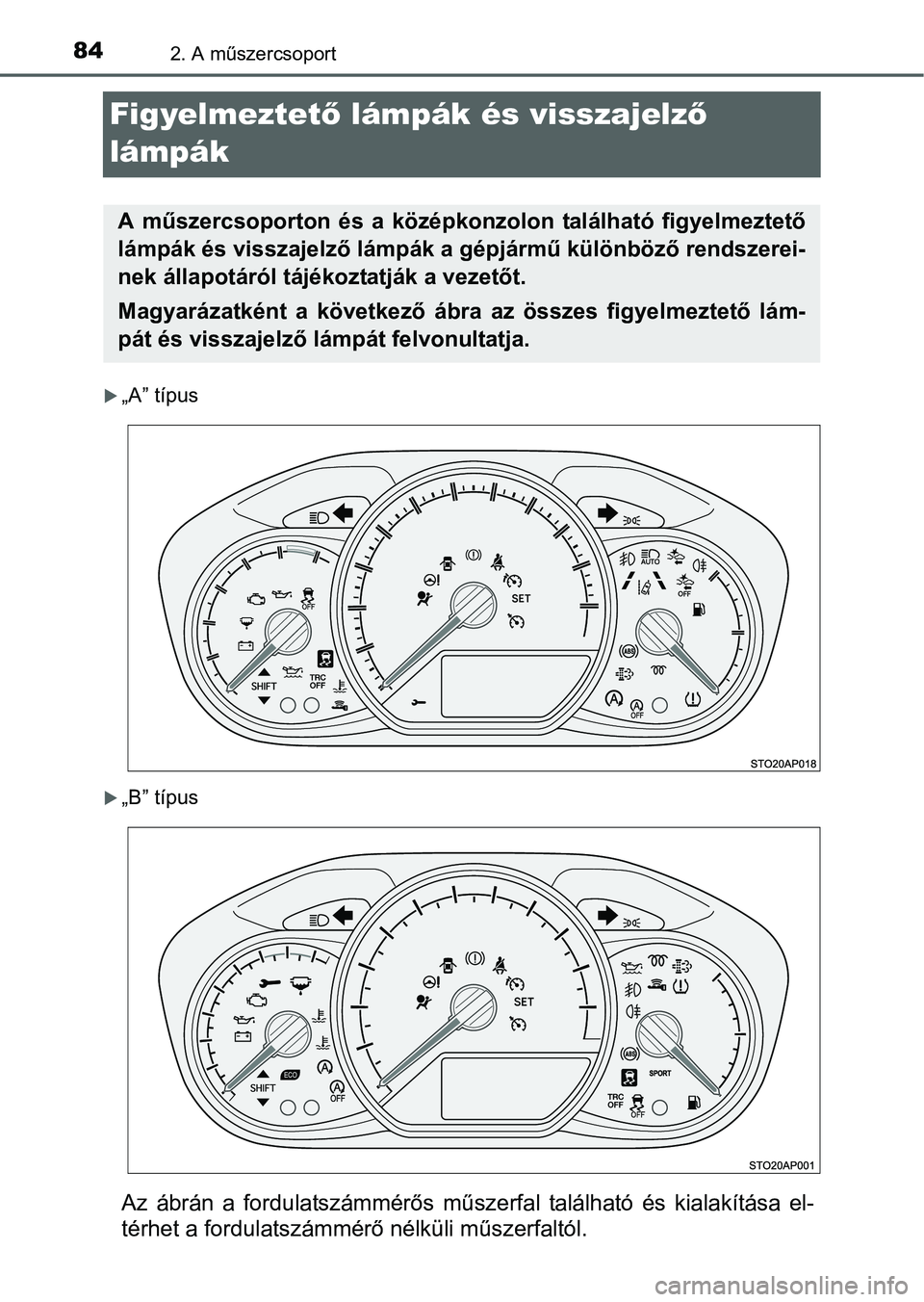

Figyelmeztető lámpák és visszajelző
lámpák
„A” típus
„B” típus
Az ábrán a fordulatszámmérős műszerfal található és kialakítása el-
térhet a fordulatszámmérő nélküli műszerfaltól.
A műszercsoporton és a középkonzolon található figyelmeztető
lámpák és visszajelző lámpák a gépjármű különböző rendszerei-
nek állapotáról tájékoztatják a vezetőt.
Magyarázatként a következő ábra az összes figyelmeztető lám-
pát és visszajelző lámpát felvonultatja.

852. A műszercsoport
2
A műszercsoport

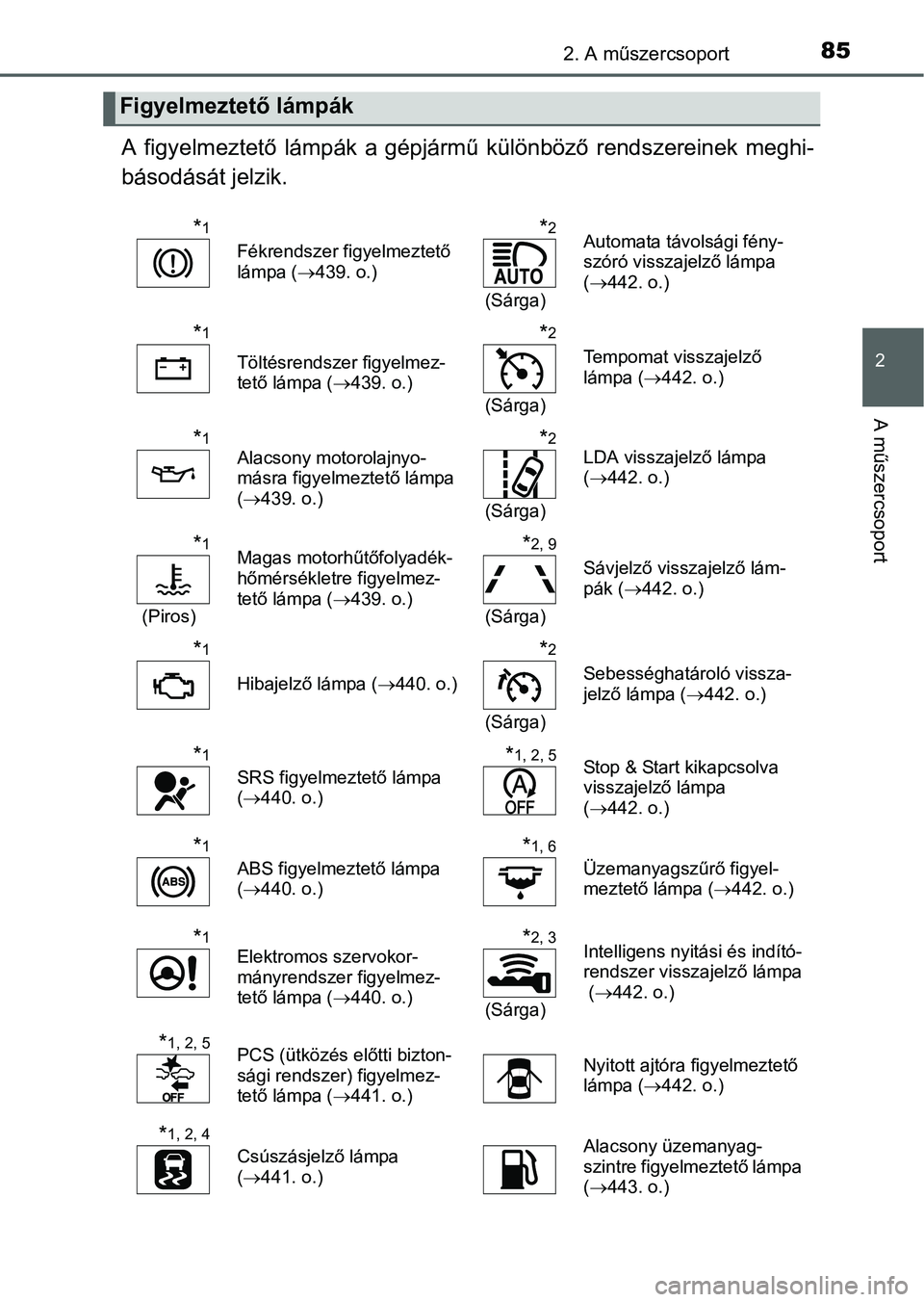

A figyelmeztető lámpák a gépjármű különböző rendszereinek meghi-
básodását jelzik.
Figyelmeztető lámpák
*1
Fékrendszer figyelmeztető
lámpa (439. o.)
*2
(Sárga)
Automata távolsági fény-
szóró visszajelző lámpa
(442. o.)
*1
Töltésrendszer figyelmez-
tető lámpa (439. o.)
*2
(Sárga)Tempomat visszajelző
lámpa (442. o.)
*1Alacsony motorolajnyo-
másra figyelmeztető lámpa
(439. o.)*2
(Sárga)
LDA visszajelző lámpa
(442. o.)
*1
(Piros)Magas motorhűtőfolyadék-
hőmérsékletre figyelmez-
tető lámpa (439. o.)
*2, 9
(Sárga)
Sávjelző visszajelző lám-
pák (442. o.)
*1
Hibajelző lámpa (440. o.)
*2
(Sárga)Sebességhatároló vissza-
jelző lámpa (442. o.)
*1
SRS figyelmeztető lámpa
(440. o.)*1, 2, 5Stop & Start kikapcsolva
visszajelző lámpa
(442. o.)
*1
ABS figyelmeztető lámpa
(440. o.)*1, 6
Üzemanyagszűrő figyel-
meztető lámpa (442. o.)
*1Elektromos szervokor-
mányrendszer figyelmez-
tető lámpa (440. o.)*2, 3
(Sárga)
Intelligens nyitási és indító-
rendszer visszajelző lámpa
(442. o.)
*1, 2, 5PCS (ütközés előtti bizton-
sági rendszer) figyelmez-
tető lámpa (441. o.)Nyitott ajtóra figyelmeztető
lámpa (442. o.)
*1, 2, 4
Csúszásjelző lámpa
(441. o.)Alacsony üzemanyag-
szintre figyelmeztető lámpa
(443. o.)

862. A műszercsoport

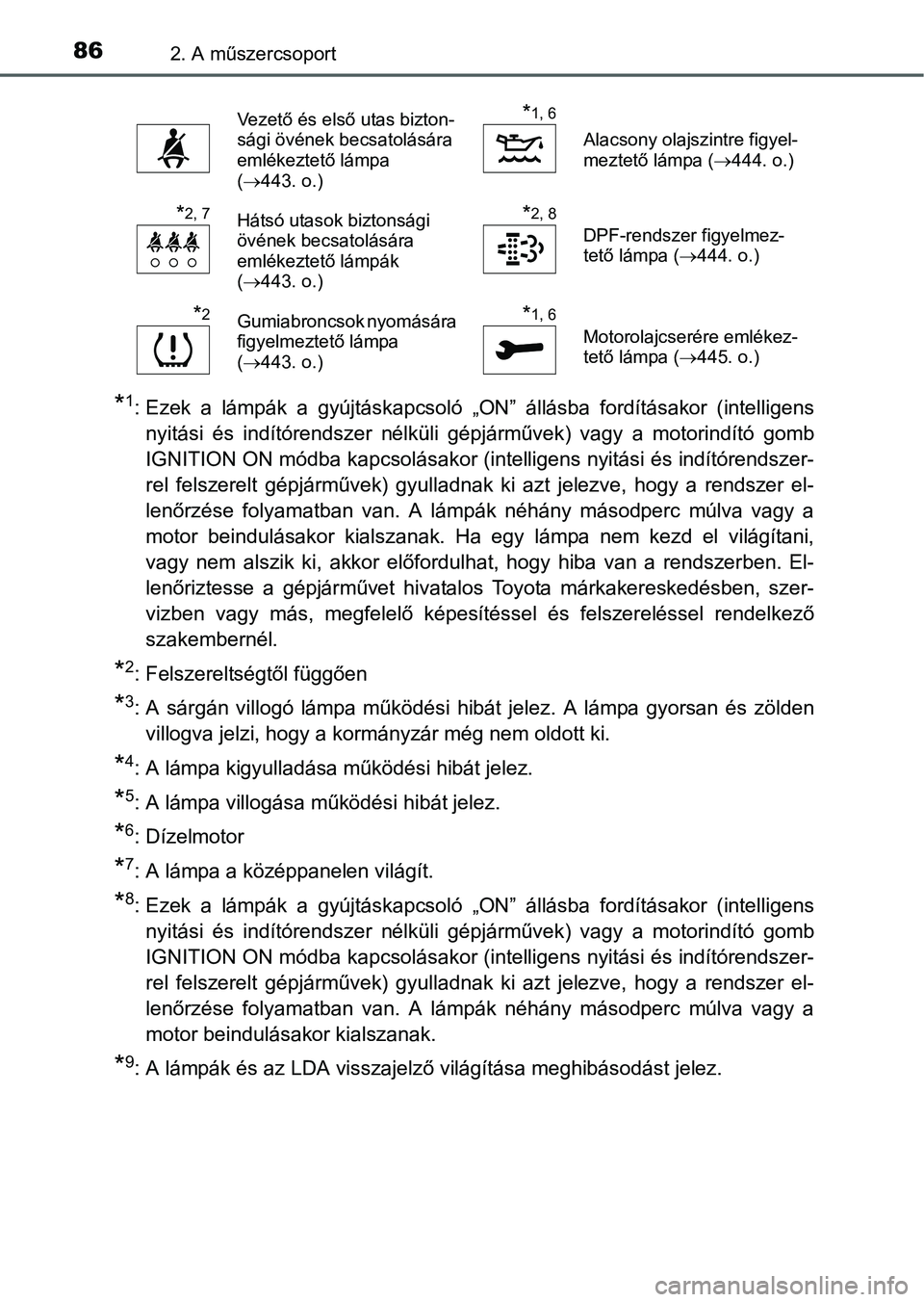

*1: Ezek a lámpák a gyújtáskapcsoló „ON” állásba fordításakor (intelligens
nyitási és indítórendszer nélküli gépjárművek) vagy a motorindító gomb
IGNITION ON módba kapcsolásakor (intelligens nyitási és indítórendszer-
rel felszerelt gépjárművek) gyulladnak ki azt jelezve, hogy a rendszer el-
lenőrzése folyamatban van. A lámpák néhány másodperc múlva vagy a
motor beindulásakor kialszanak. Ha egy lámpa nem kezd el világítani,
vagy nem alszik ki, akkor előfordulhat, hogy hiba van a rendszerben. El-
lenőriztesse a gépjárművet hivatalos Toyota márkakereskedésben, szer-
vizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező
szakembernél.
*2: Felszereltségtől függően
*3: A sárgán villogó lámpa működési hibát jelez. A lámpa gyorsan és zölden
villogva jelzi, hogy a kormányzár még nem oldott ki.
*4: A lámpa kigyulladása működési hibát jelez.
*5: A lámpa villogása működési hibát jelez.
*6: Dízelmotor
*7: A lámpa a középpanelen világít.
*8: Ezek a lámpák a gyújtáskapcsoló „ON” állásba fordításakor (intelligens
nyitási és indítórendszer nélküli gépjárművek) vagy a motorindító gomb
IGNITION ON módba kapcsolásakor (intelligens nyitási és indítórendszer-
rel felszerelt gépjárművek) gyulladnak ki azt jelezve, hogy a rendszer el-
lenőrzése folyamatban van. A lámpák néhány másodperc múlva vagy a
motor beindulásakor kialszanak.
*9: A lámpák és az LDA visszajelző világítása meghibásodást jelez.
Ve z e tő és első utas bizton-
sági övének becsatolására
emlékeztető lámpa
(443. o.)*1, 6
Alacsony olajszintre figyel-
meztető lámpa (444. o.)
*2, 7Hátsó utasok biztonsági
övének becsatolására
emlékeztető lámpák
(443. o.)*2, 8
DPF-rendszer figyelmez-
tető lámpa (444. o.)
*2Gumiabroncsok nyomására
figyelmeztető lámpa
(443. o.)*1, 6
Motorolajcserére emlékez-
tető lámpa (445. o.)

872. A műszercsoport
2
A műszercsoport

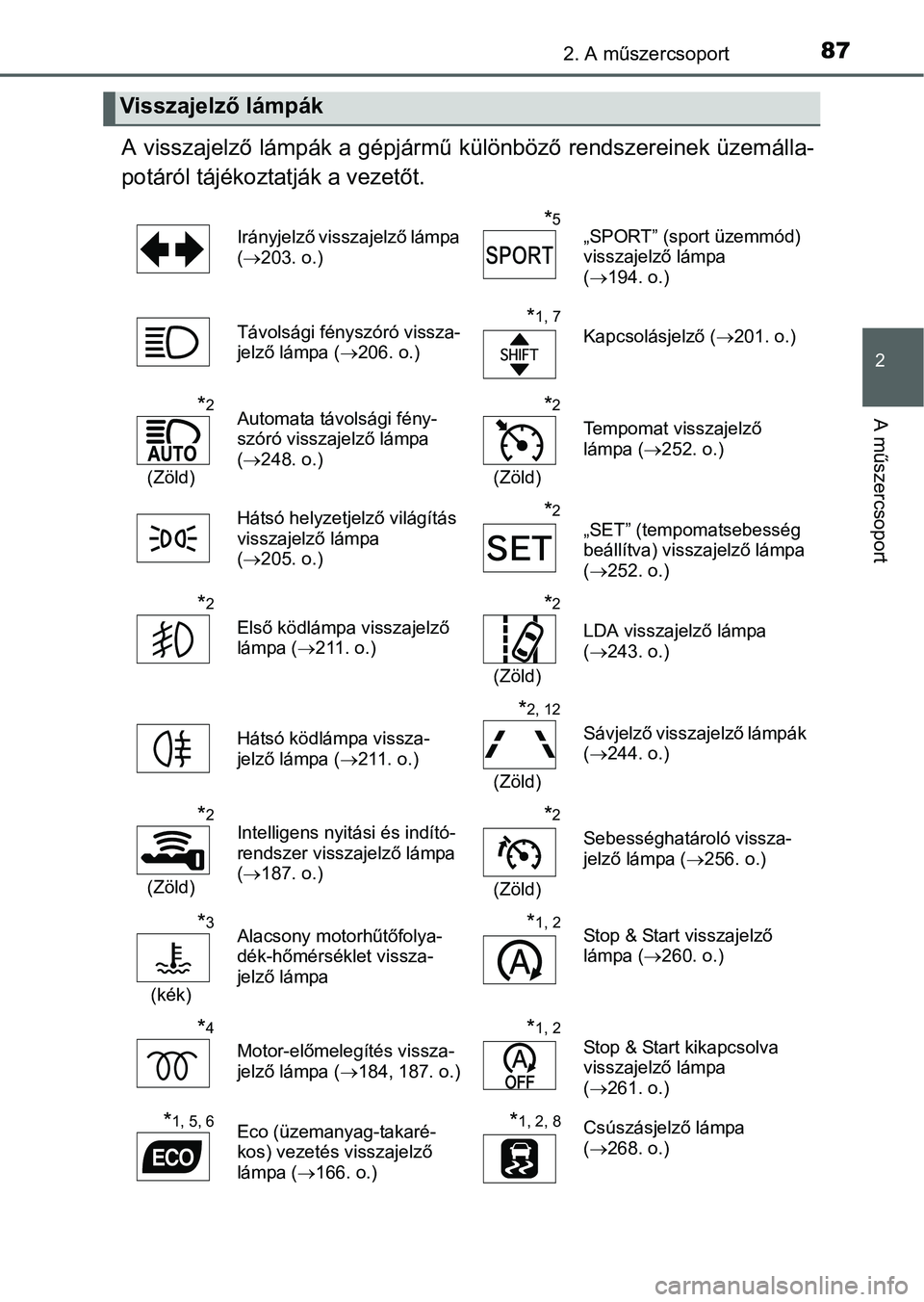

A visszajelző lámpák a gépjármű különböző rendszereinek üzemálla-
potáról tájékoztatják a vezetőt.
Visszajelző lámpák
Irányjelző visszajelző lámpa
(203. o.)*5„SPORT” (sport üzemmód)
visszajelző lámpa
(194. o.)
Távolsági fényszóró vissza-
jelző lámpa (206. o.)
*1, 7Kapcsolásjelző (201. o.)
*2
(Zöld)Automata távolsági fény-
szóró visszajelző lámpa
(248. o.)
*2
(Zöld)Tempomat visszajelző
lámpa (252. o.)
Hátsó helyzetjelző világítás
visszajelző lámpa
(205. o.)
*2„SET” (tempomatsebesség
beállítva) visszajelző lámpa
(252. o.)
*2
Első ködlámpa visszajelző
lámpa (211. o.)
*2
(Zöld)LDA visszajelző lámpa
(243. o.)
Hátsó ködlámpa vissza-
jelző lámpa (211. o.)
*2, 12
(Zöld)Sávjelző visszajelző lámpák
(244. o.)
*2
(Zöld)Intelligens nyitási és indító-
rendszer visszajelző lámpa
(187. o.)
*2
(Zöld)Sebességhatároló vissza-
jelző lámpa (256. o.)
*3
(kék)Alacsony motorhűtőfolya-
dék-hőmérséklet vissza-
jelző lámpa
*1, 2Stop & Start visszajelző
lámpa (260. o.)
*4
Motor-előmelegítés vissza-
jelző lámpa (184, 187. o.)
*1, 2Stop & Start kikapcsolva
visszajelző lámpa
(261. o.)
*1, 5, 6Eco (üzemanyag-takaré-
kos) vezetés visszajelző
lámpa (166. o.)*1, 2, 8Csúszásjelző lámpa
(268. o.)

882. A műszercsoport

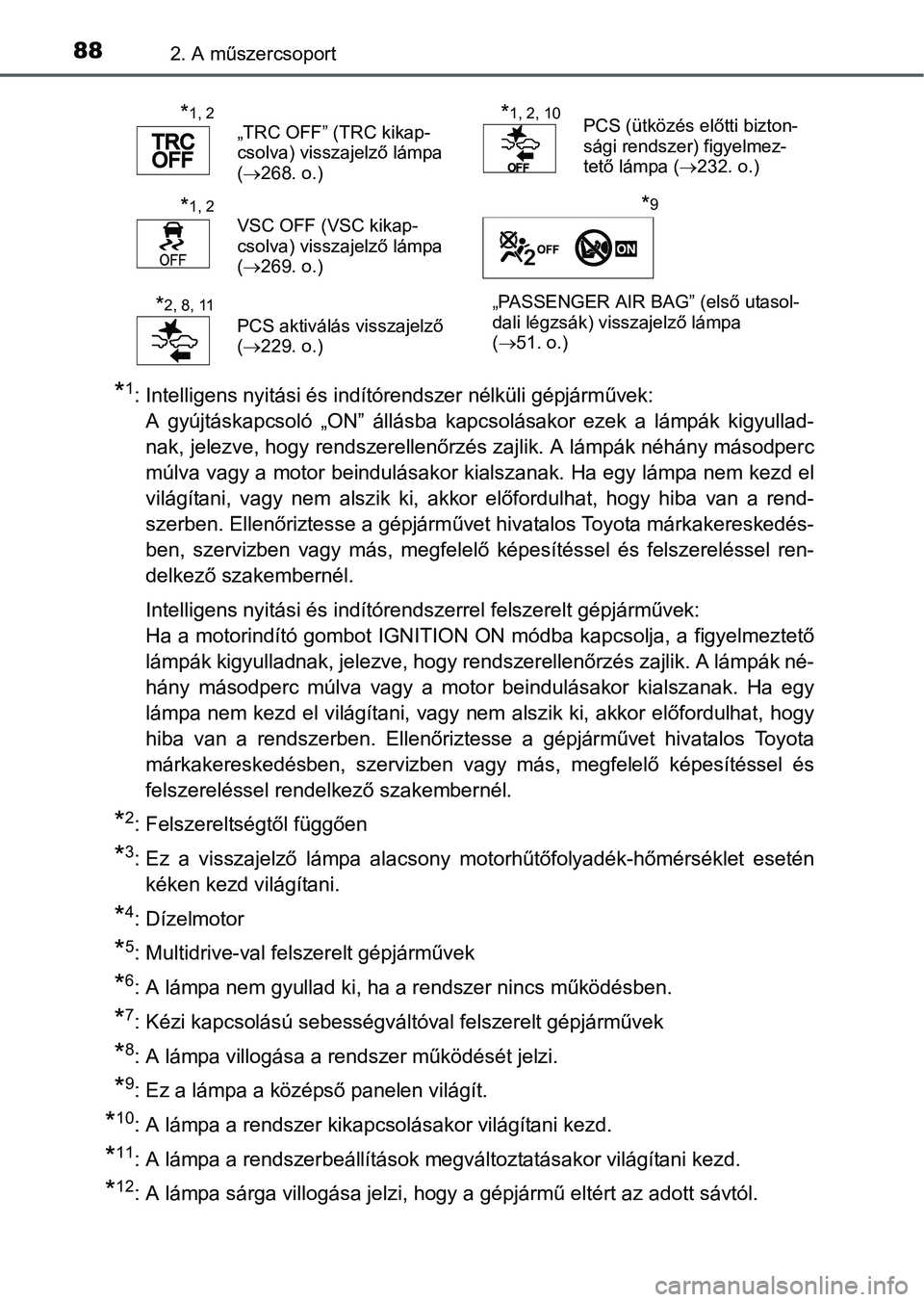

*1: Intelligens nyitási és indítórendszer nélküli gépjárművek:
A gyújtáskapcsoló „ON” állásba kapcsolásakor ezek a lámpák kigyullad-
nak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány másodperc
múlva vagy a motor beindulásakor kialszanak. Ha egy lámpa nem kezd el
világítani, vagy nem alszik ki, akkor előfordulhat, hogy hiba van a rend-
szerben. Ellenőriztesse a gépjárművet hivatalos Toyota márkakereskedés-
ben, szervizben vagy más, megfelelő képesítéssel és felszereléssel ren-
delkező szakembernél.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek:
Ha a motorindító gombot IGNITION ON módba kapcsolja, a figyelmeztető
lámpák kigyulladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák né-
hány másodperc múlva vagy a motor beindulásakor kialszanak. Ha egy
lámpa nem kezd el világítani, vagy nem alszik ki, akkor előfordulhat, hogy
hiba van a rendszerben. Ellenőriztesse a gépjárművet hivatalos Toyota
márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakembernél.
*2: Felszereltségtől függően
*3: Ez a visszajelző lámpa alacsony motorhűtőfolyadék-hőmérséklet esetén
kéken kezd világítani.
*4: Dízelmotor
*5: Multidrive-val felszerelt gépjárművek
*6: A lámpa nem gyullad ki, ha a rendszer nincs működésben.
*7: Kézi kapcsolású sebességváltóval felszerelt gépjárművek
*8: A lámpa villogása a rendszer működését jelzi.
*9: Ez a lámpa a középső panelen világít.
*10: A lámpa a rendszer kikapcsolásakor világítani kezd.
*11: A lámpa a rendszerbeállítások megváltoztatásakor világítani kezd.
*12: A lámpa sárga villogása jelzi, hogy a gépjármű eltért az adott sávtól.
*1, 2„TRC OFF” (TRC kikap-
csolva) visszajelző lámpa
(268. o.)*1, 2, 10PCS (ütközés előtti bizton-
sági rendszer) figyelmez-
tető lámpa (232. o.)
*1, 2VSC OFF (VSC kikap-
csolva) visszajelző lámpa
(269. o.)*9
*2, 8, 11PCS aktiválás visszajelző
(229. o.)„PASSENGER AIR BAG” (első utasol-
dali légzsák) visszajelző lámpa
(51. o.)

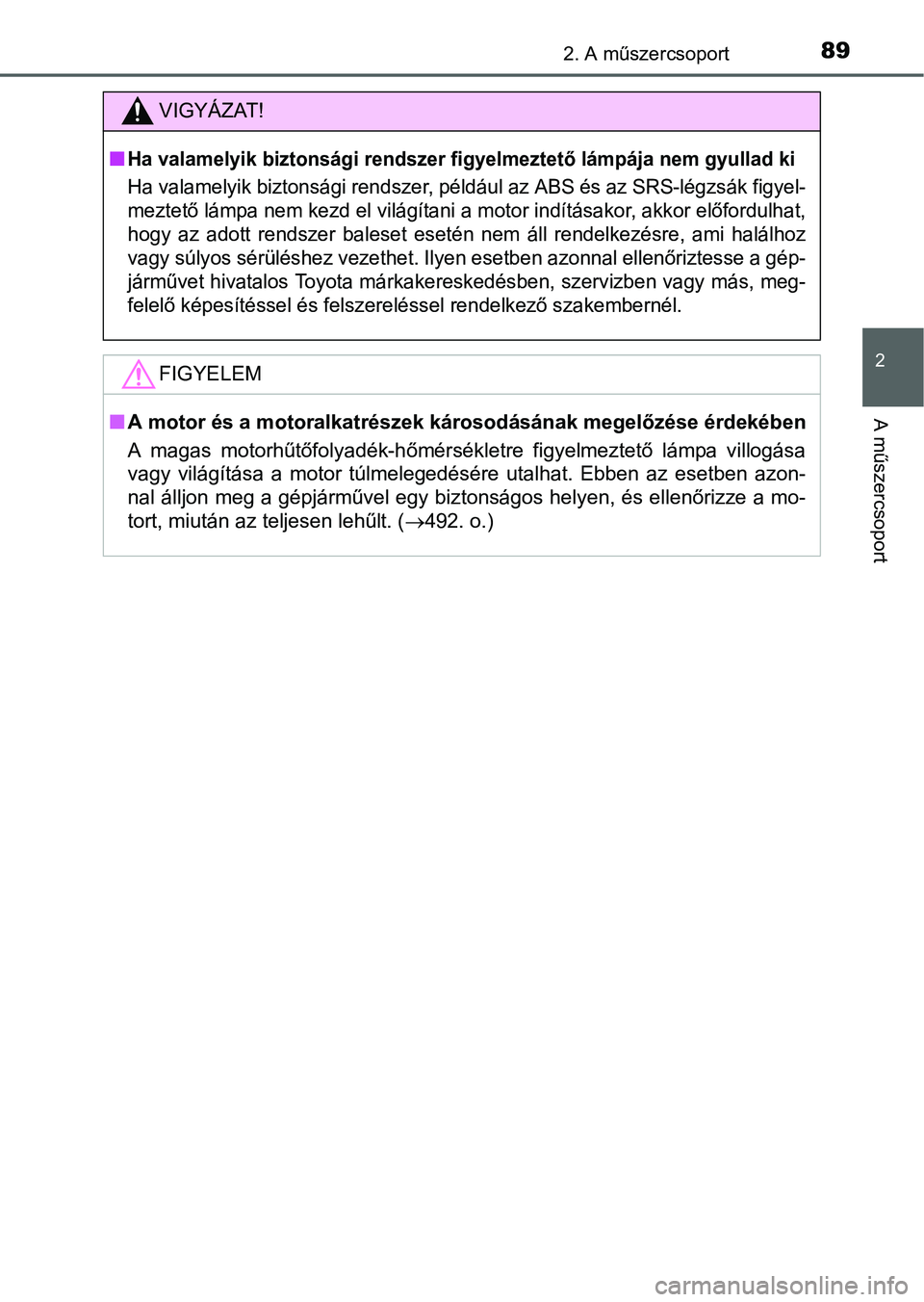

892. A műszercsoport
2
A műszercsoport
VIGYÁZAT!
Ha valamelyik biztonsági rendszer figyelmeztető lámpája nem gyullad ki
Ha valamelyik biztonsági rendszer, például az ABS és az SRS-légzsák figyel-
meztető lámpa nem kezd el világítani a motor indításakor, akkor előfordulhat,
hogy az adott rendszer baleset esetén nem áll rendelkezésre, ami halálhoz
vagy súlyos sérüléshez vezethet. Ilyen esetben azonnal ellenőriztesse a gép-
járművet hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
felelő képesítéssel és felszereléssel rendelkező szakembernél.
FIGYELEM
A motor és a motoralkatrészek károsodásának megelőzése érdekében
A magas motorhűtőfolyadék-hőmérsékletre figyelmeztető lámpa villogása
vagy világítása a motor túlmelegedésére utalhat. Ebben az esetben azon-
nal álljon meg a gépjárművel egy biztonságos helyen, és ellenőrizze a mo-
tort, miután az teljesen lehűlt. (492. o.)

902. A műszercsoport

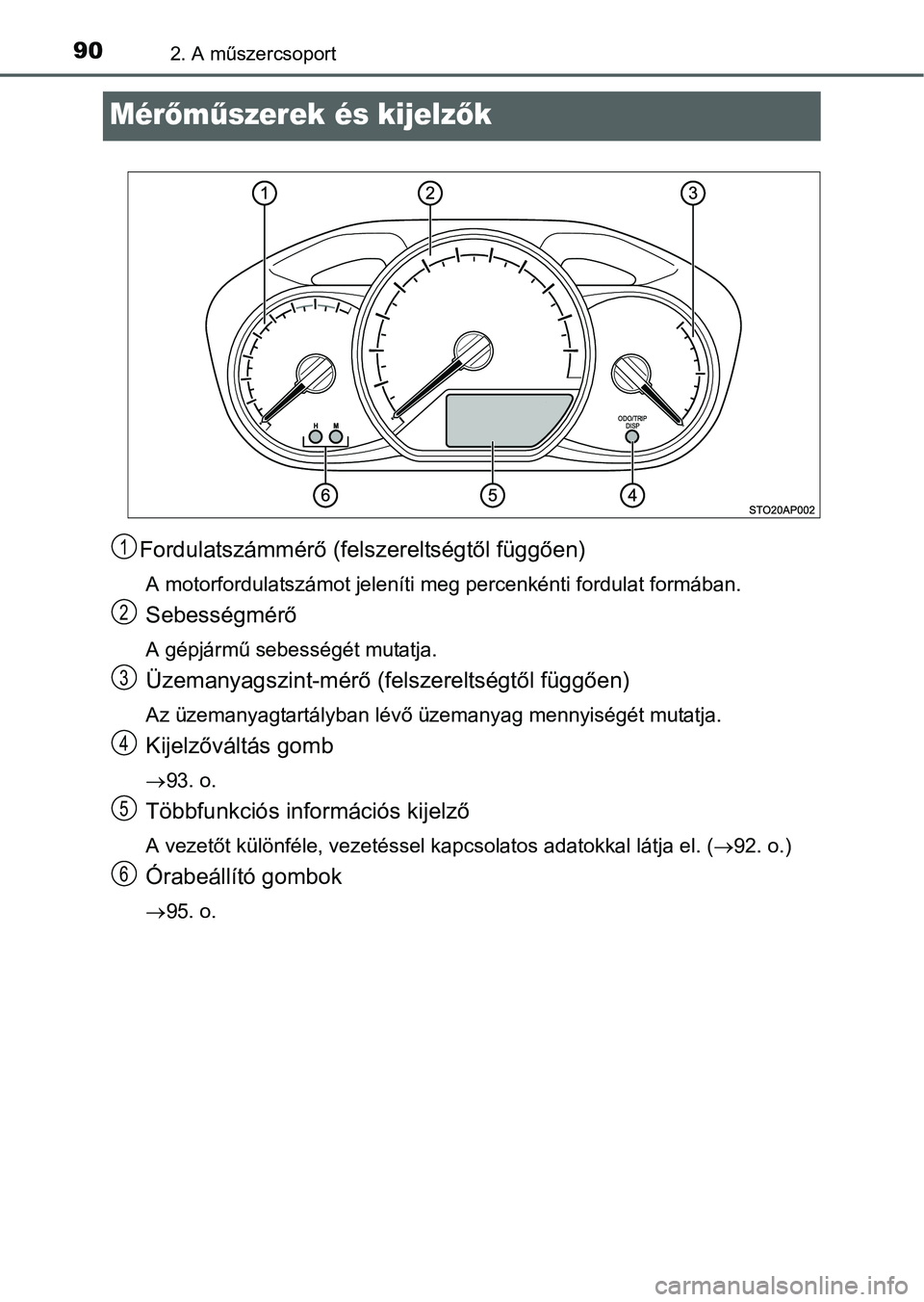

Mérőműszerek és kijelzők
Fordulatszámmérő (felszereltségtől függően)
A motorfordulatszámot jeleníti meg percenkénti fordulat formában.
Sebességmérő
A gépjármű sebességét mutatja.
Üzemanyagszint-mérő (felszereltségtől függően)
Az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja.
Kijelzőváltás gomb
93. o.
Többfunkciós információs kijelző
A vezetőt különféle, vezetéssel kapcsolatos adatokkal látja el. (92. o.)
Órabeállító gombok
95. o.
1
2
3
4
5
6
