3417-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52G80L
■Prima di ricaricare
Durante la ricarica, la batteria a 12 volt produce del gas idrogeno che è infiammabile
ed esplosivo. Quindi, prima di ricaricare osservare le seguenti precauzioni:
● Se si effettua la ricarica con la batteria a 12 volt installata sul veicolo, accertarsi di
aver scollegato il cavo di massa.
● Quando si collegano e scollegano i cavi del caricabatteria alla batteria a 12 volt,
verificare che l’interruttore di alimentazione del caricabatteria sia disattivato.
■ Quando si scollegano i morsetti della batteria a 12 volt
Scollegare sempre per primo il morsetto negativo (-).
■ Dopo aver ricaricato/ricollegato la batteria a 12 volt
● Lo sbloccaggio delle porte mediante la funzione di entrata del sistema di entrata e
avviamento intelligente potrebbe non essere possibile immediatamente dopo il
ricollegamento della batteria a 12 volt. In questo caso, utilizzare il radiocomando a
distanza o la chiave meccanica per bloccare/sbloccare le porte.
● Veicoli con sistema di entrata e avviamento intelligente: Avviare il sistema ibrido con
l’interruttore POWER in modalità ACCESSORY. Se l’interruttore POWER è spento, il
sistema ibrido potrebbe non avviarsi. Tuttavia, a partire dal secondo tentativo il
sistema ibrido si attiverà normalmente.
● Veicoli con sistema di entrata e avviamento intelligente: La modalità dell’interruttore
POWER viene memorizzata dal veicolo. Quando la batteria a 12 volt viene
ricollegata, il veicolo riporterà l’interruttore POWER nella modalità in cui era prima
dello scollegamento della batteria a 12 volt. Accertarsi di spegnere il motore prima di
scollegare la batteria a 12 volt. Se non si sa in quale modalità era l’interruttore
POWER prima dello scaricamento, prestare particolare attenzione quando si
ricollega la batteria a 12 volt.
Se il sistema non si avvia nemmeno dopo svariati tentativi, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.

3427-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52G80L
AVVISO
■Sostanze chimiche all’interno della batteria a 12 volt
La batteria a 12 volt contiene acido solforico velenoso e corrosivo e può produrre
gas idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi o
mortali, prendere le seguenti precauzioni quando si lavora sulla batteria a 12 volt o
nelle sue vicinanze:
● Non provocare scintille toccando i morsetti della batteria a 12 volt con utensili.
● Non fumare o accendere un fiammifero nelle vicinanze della batteria a 12 volt.
● Evitare il contatto con occhi, pelle e vestiti.
● Non inalare o ingerire l’elettrolito.
● Quando si lavora in prossimità della batteria a 12 volt, indossare occhiali di
sicurezza a protezione.
● Tenere i bambini lontano dalla batteria a 12 volt.
■ Dove ricaricare la batteria a 12 volt in modo sicuro
Caricare sempre la batteria a 12 volt all’aperto. Non caricare la batteria a 12 volt in
un garage o in una stanza chiusa dove vi sia una ventilazione insufficiente.
■ Quando si scollegano i morsetti della batteria a 12 volt
Scollegare sempre per primo il morsetto negativo (-). Se si scollega per primo il
terminale positivo (+) e questo tocca una superficie metallica circostante, verranno
prodotte delle scintille, con un possibile rischio di incendio. Inoltre, si potrebbe
provocare una scossa elettrica o gravi lesioni alle persone.
■ Come ricaricare la batteria a 12 volt
Sottoporre la batteria unicamente a carica lenta (3,5 A o meno). La batteria a 12 volt
potrebbe esplodere se caricata più velocemente.

3437-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52G80L
AVVISO
■Misure di emergenza concernenti l’elettrolito
● Se l’elettrolito va a contatto con gli occhi
Lavare abbondantemente gli occhi con acqua pulita per almeno 15 minuti e
consultare subito un medico. Se possibile, mentre ci si reca nella struttura medica
più vicina, continuare ad applicare acqua con una spugna o un panno.
● Se l’elettrolito entra a contatto con la pelle
Lavare a fondo la zona interessata. Se si avverte dolore o bruciore, consultare
subito un medico.
● Se l’elettrolito entra in contatto con i vestiti
Vi è la possibilità che venga assorbito e finisca sulla pelle. Togliere
immediatamente i vestiti ed eventualmente seguire la procedura descritta sopra.
● Se l’elettrolito viene accidentalmente deglutito
Bere una grande quantità di acqua o latte. Farsi visitare immediatamente da un
medico.
■ Quando si sostituisce la batteria a 12 volt
Utilizzare una batteria a 12 volt progettata per questo veicolo. In caso contrario, il
gas (idrogeno) potrebbe entrare nell’abitacolo del veicolo, provocando un incendio o
un’esplosione.
Per la sostituzione della batteria a 12 volt, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
NOTA
■ Quando si ricarica la batteria a 12 volt
Non ricaricare mai la batteria a 12 volt mentre il sistema ibrido è in funzione.
Controllare inoltre che tutti gli accessori siano spenti.

3447-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52G80L
Pneumatici
Controllare se gli indicatori di usura dei battistrada compaiono sui pneumatici.
Controllare anche che i pneumatici non pres entino tracce di usura irregolare,
quali un’usura eccessiva su di un solo lato del battistrada.
Se non viene usata per la rotazione, controllare le condizioni della ruota di
scorta e la pressione di gonfiaggio.
Nuovo battistrada
Battistrada usurato
Indicatore di usura del battistrada
La posizione degli indicatori di usura dei battistrada è indicata da un contrassegno
“TWI” o “ ”, ecc., stampati sul fianco di ciascun pneumatico.
Sostituire i pneumatici se gli indicatori di usura dei battistrada compaiono sugli
stessi.
Sostituire o ruotare i pneumatici secondo la manutenzione
programmata e il livello di usura del battistrada.
Controllo dei pneumatici
1
2
3

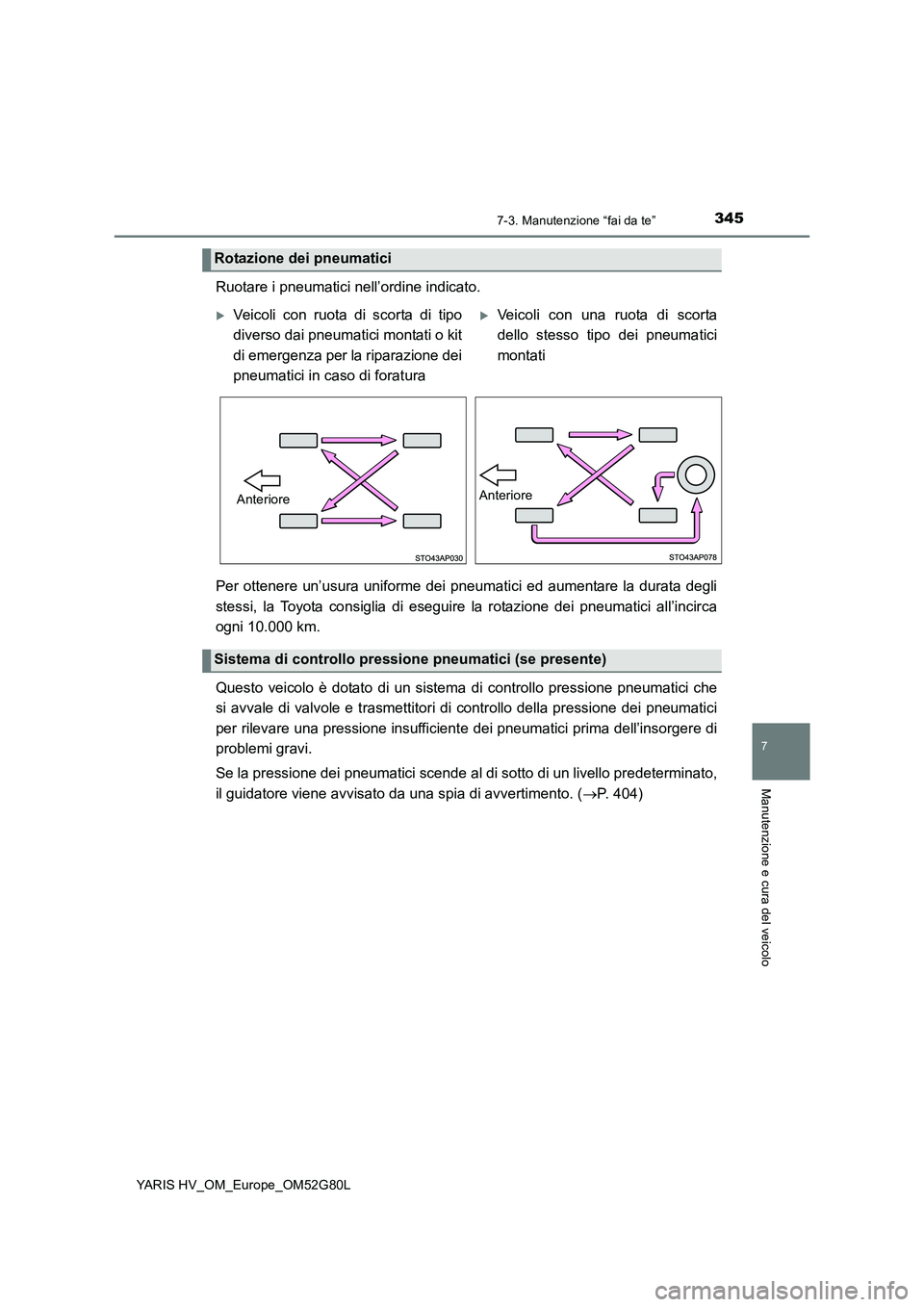

3457-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52G80L
Ruotare i pneumatici nell’ordine indicato.
Per ottenere un’usura uniforme dei pneumatici ed aumentare la durata degli
stessi, la Toyota consiglia di eseguire la rotazione dei pneumatici all’incirca
ogni 10.000 km.
Questo veicolo è dotato di un sistema di controllo pressione pneumatici che
si avvale di valvole e trasmettitori di controllo della pressione dei pneumatici
per rilevare una pressione insufficient e dei pneumatici prima dell’insorgere di
problemi gravi.
Se la pressione dei pneumatici scende al di sotto di un livello predeterminato,
il guidatore viene avvisato da una spia di avvertimento. ( P. 404)
Rotazione dei pneumatici
Veicoli con ruota di scorta di tipo
diverso dai pneumatici montati o kit
di emergenza per la riparazione dei
pneumatici in caso di foratura
Veicoli con una ruota di scorta
dello stesso tipo dei pneumatici
montati
AnterioreAnteriore
Sistema di controllo pressione pneumatici (se presente)

3467-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52G80L
Quando si sostituiscono pneumatici o ruote, è necessario installare anche le
valvole e i trasmettitori di cont rollo della pressione dei pneumatici.
Quando si installano nuove valvole e trasmettitori di controllo della pressione
dei pneumatici, è necessario registrare i nuovi codici ID nel computer del
sistema di controllo pressione pneumatici e inizializzare il sistema stesso. Far
registrare i codici ID della valvola e del trasmettitore di controllo pressione
pneumatici da un qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato. ( P. 348)
■Il sistema di controllo pressione pneumatici deve essere inizializzato
nelle seguenti circostanze:
● Quando si ruotano i pneumatici anteriori e quelli posteriori con pressioni
di gonfiaggio differenti
● Quando si modifica la pressione di gonfiaggio dei pneumatici, come
quando si cambia velocità di marcia
● Quando si montano pneumatici di dimensioni diverse rispetto ai
precedenti
Una volta inizializzato il sistema di controllo pressione pneumatici, la
pressione di gonfiaggio attuale dei pneumatici viene impostata come
parametro di riferimento.
Installazione delle valvole e dei trasmettitori di controllo della pressione
dei pneumatici (veicoli con sistem a di controllo pressione pneumatici)
Inizializzazione del sistema di controllo pressione pneumatici (veicoli
con sistema di controllo pressione pneumatici)

3477-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52G80L
■Come inizializzare il sistema di avvertimento pressione pneumatici
(veicoli con sistema di avvertimento pressione pneumatici)
Parcheggiare il veicolo in un luogo sicuro e posizionare l’interruttore
POWER nella posizione “LOCK” (veicoli senza sistema di entrata e
avviamento intelligente) oppure spegnerlo (veicoli con sistema di
entrata e avviamento intelligente).
L’inizializzazione non può essere effettuata mentre il veicolo è in movimento.
Regolare la pressione di gonfiaggio dei pneumatici portandola al livello
specificato con pneumatici freddi. ( P. 468)
Assicurarsi di regolare la pressione di gonfiaggio dei pneumatici portandola al
livello indicato con pneumatici freddi. Il sistema di controllo pressione pneumatici
funzionerà sulla base di questo livello di pressione.
Posizionare l’interruttore POWER nella posizione “ON” (veicoli senza
sistema di entrata e avviamento intelligente) o in modalità ON (veicoli
con sistema di entrata e avviamento intelligente).
Premere e tenere premuto
l’interruttore di reset del
controllo pressione pneumatici
fino a quando la relativa spia
lampeggia lentamente per
3volte.
Veicoli senza sistema di entrata e avviamento intelligente: Attendere
alcuni minuti con l’interruttore POWER in posizione “ON” e poi ruotare
l’interruttore POWER in posizione “ACC” o “LOCK”.
Veicoli con sistema di entrata e avviamento intelligente: Attendere
alcuni minuti con l’interruttore POWER nella modalità ON e poi
spegnere l’interruttore POWER.
1
2
3
4
5

3487-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52G80L
La valvola e il trasmettitore di controllo della pressione dei pneumatici sono
dotati di un codice identificativo unico. Quando si sostituisce una valvola e
trasmettitore di controllo della pressione dei pneumatici, è necessario
registrare il codice ID. Far registrare il codice ID presso un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Quando sostituire i pneumatici del veicolo
La sostituzione dei pneumatici va eseguita se:
● Su un pneumatico compaiono gli indicatori di usura del battistrada.
● Un pneumatico presenta danni come tagli, spaccature, incrinature abbastanza
profonde per esporre la tela e rigonfiamenti che indicano un danno interno
● Un pneumatico si sgonfia continuamente o non può essere adeguatamente riparato
a causa della grandezza o della posizione di un taglio o di un altro tipo di
danneggiamento
In caso di dubbi, contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
■ Quando si sostituiscono pneumatici e ruote (veicoli con sistema di controllo
pressione pneumatici)
Se il codice ID della valvola e del trasmettitore di controllo pressione pneumatici non è
registrato, il sistema di controllo pressione pneumatici non funzionerà correttamente.
Dopo aver guidato per circa 10 minuti, la spia di avvertimento pressione pneumatici
lampeggia per 1 minuto e poi rimane accesa ad indicare un malfunzionamento del
sistema.
■ Durata dei pneumatici
Ogni pneumatico con più di 6 anni di vita deve essere controllato da un tecnico
qualificato anche se non è mai stato usato o è stato usato raramente o non presenta
evidenze di danni.
■ Pneumatici ribassati (veicoli con pneumatici 195/50R16)
Generalmente, se paragonati ai pneumatici standard, quelli ribassati si consumano più
rapidamente e la loro aderenza su strade innevate e/o ghiacciate è ridotta. Su questo
tipo di strade, utilizzare pneumatici o catene da neve e guidare con cautela ad una
velocità consona alle condizioni stradali e atmosferiche.
Registrazione dei codici ID (veicoli con sistema di controllo pressione
pneumatici)

3497-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS HV_OM_Europe_OM52G80L
■ Controlli di routine della pressione di gonfiaggio dei pneumatici (veicoli con
sistema di controllo pressione pneumatici)
Il sistema di controllo pressione pneumatici non sostituisce i controlli di routine della
pressione di gonfiaggio. Accertarsi di verificare la pressione di gonfiaggio dei
pneumatici durante i normali controlli quotidiani.
■ Inizializzazione del sistema di controllo pressione pneumatici (veicoli con
sistema di controllo pressione pneumatici)
Inizializzare il sistema con la pressione di gonfiaggio dei pneumatici regolata al livello
specificato.
■ Se il battistrada sui pneumatici da neve è inferiore a 4 mm
I pneumatici da neve non sono più efficienti.
■ Quando l’inizializzazione del sistema di controllo pressione pneumatici non è
riuscita (veicoli con sistema di avvertimento pressione pneumatici)
È possibile completare l’inizializzazione in pochi minuti. Tuttavia, nei casi riportati di
seguito, le impostazioni non sono state registrate e il sistema non funziona
correttamente. Se i ripetuti tentativi di registrare le impostazioni della pressione di
gonfiaggio dei pneumatici non hanno dato esito positivo, far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Quando si azione l’interruttore di reset del controllo pressione pneumatici, la relativa
spia di avvertimento non lampeggia 3 volte.
● Dopo aver guidato per un determinato periodo di tempo dall’inizializzazione, la spia
di avvertimento si accenderà dopo aver lampeggiato per 1 minuto.

3507-3. Manutenzione “fai da te”
YARIS HV_OM_Europe_OM52G80L
■ Certificazione sistema di controllo pressione pneumatici
La “DICHIARAZIONE DI CONFORMITÀ” (DoC) aggiornata è disponibile al seguente
indirizzo:
http://www.globaldenso.com/en/products/oem/index.html
