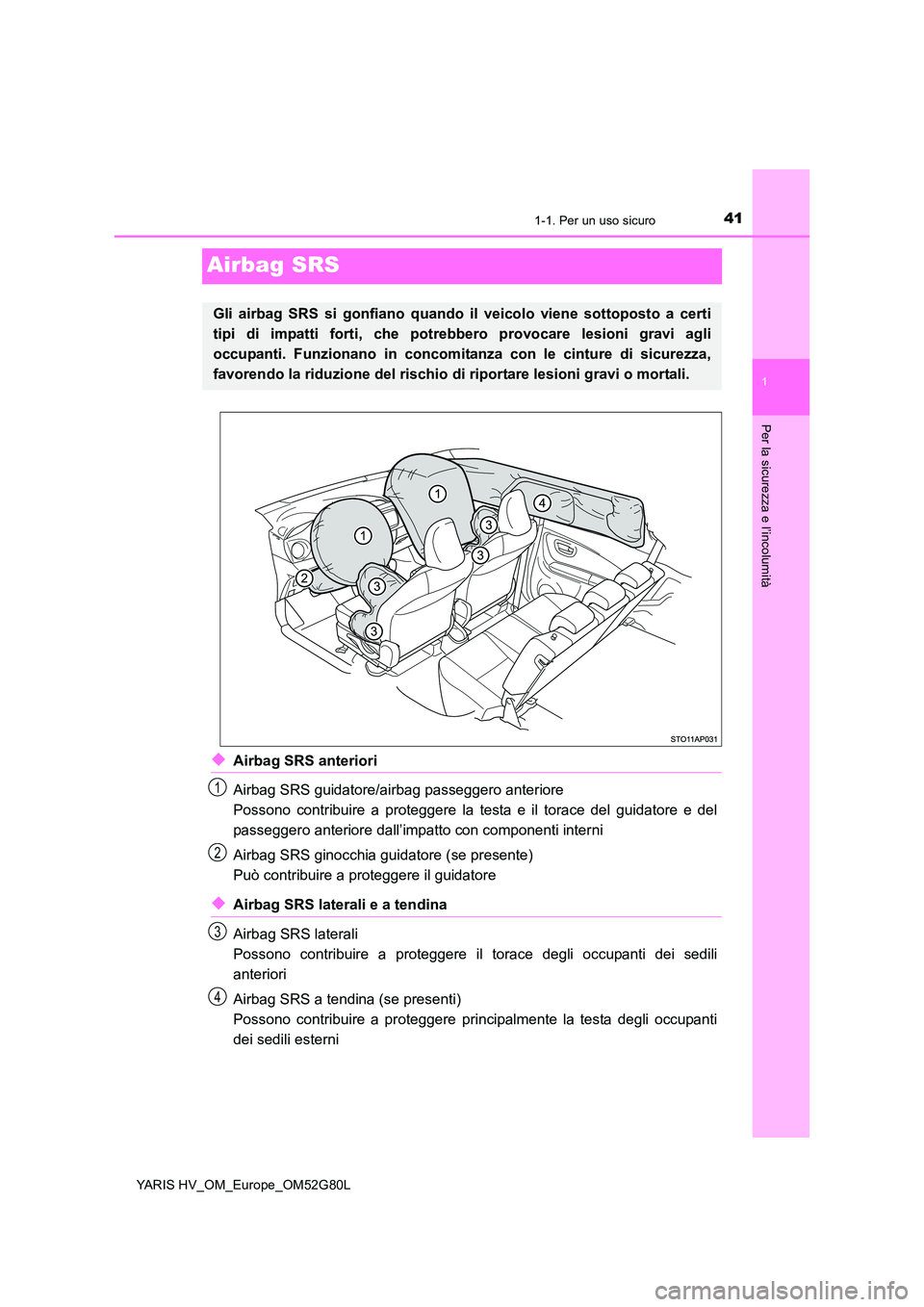

411-1. Per un uso sicuro
1
Per la sicurezza e l’incolumità
YARIS HV_OM_Europe_OM52G80L
Airbag SRS
◆Airbag SRS anteriori
Airbag SRS guidatore/airbag passeggero anteriore
Possono contribuire a proteggere la testa e il torace del guidatore e del
passeggero anteriore dall’impatto con componenti interni
Airbag SRS ginocchia guidatore (se presente)
Può contribuire a proteggere il guidatore
◆Airbag SRS laterali e a tendina
Airbag SRS laterali
Possono contribuire a proteggere il torace degli occupanti dei sedili
anteriori
Airbag SRS a tendina (se presenti)
Possono contribuire a proteggere principalmente la testa degli occupanti
dei sedili esterni
Gli airbag SRS si gonfiano quando il veicolo viene sottoposto a certi
tipi di impatti forti, che potrebbero provocare lesioni gravi agli
occupanti. Funzionano in concomitanza con le cinture di sicurezza,
favorendo la riduzione del rischio di riportare lesioni gravi o mortali.
1
2
3
4

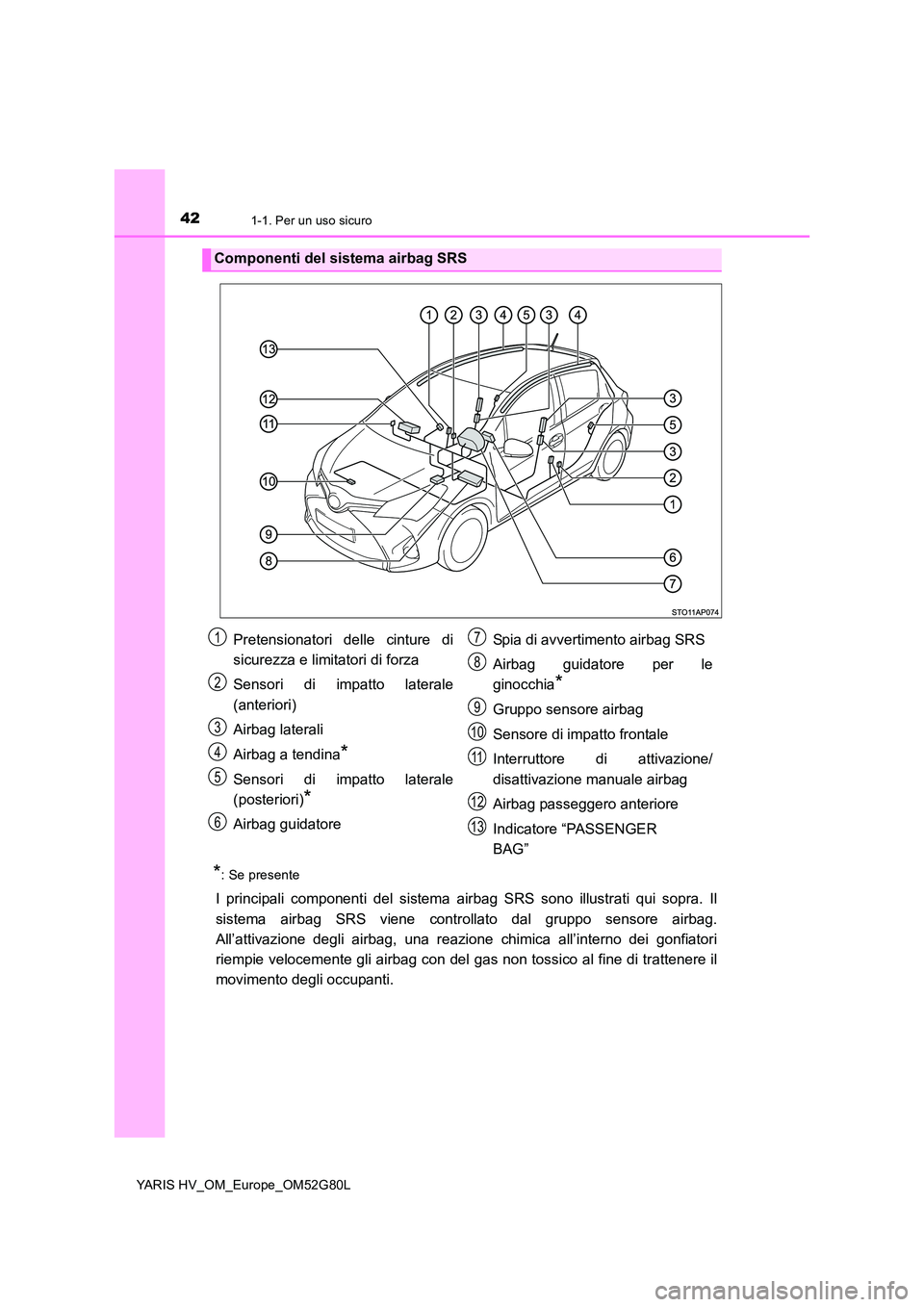

421-1. Per un uso sicuro
YARIS HV_OM_Europe_OM52G80L
*: Se presente
I principali componenti del sistema airbag SRS sono illustrati qui sopra. Il
sistema airbag SRS viene controllato dal gruppo sensore airbag.
All’attivazione degli airbag, una reazione chimica all’interno dei gonfiatori
riempie velocemente gli airbag con del gas non tossico al fine di trattenere il
movimento degli occupanti.
Componenti del sistema airbag SRS
Pretensionatori delle cinture di
sicurezza e limitatori di forza
Sensori di impatto laterale
(anteriori)
Airbag laterali
Airbag a tendina*
Sensori di impatto laterale
(posteriori)*
Airbag guidatore
Spia di avvertimento airbag SRS
Airbag guidatore per le
ginocchia*
Gruppo sensore airbag
Sensore di impatto frontale
Interruttore di attivazione/
disattivazione manuale airbag
Airbag passeggero anteriore
Indicatore “PASSENGER
BAG”
1
2
3
4
5
6
7
8
9
10
11
12
13

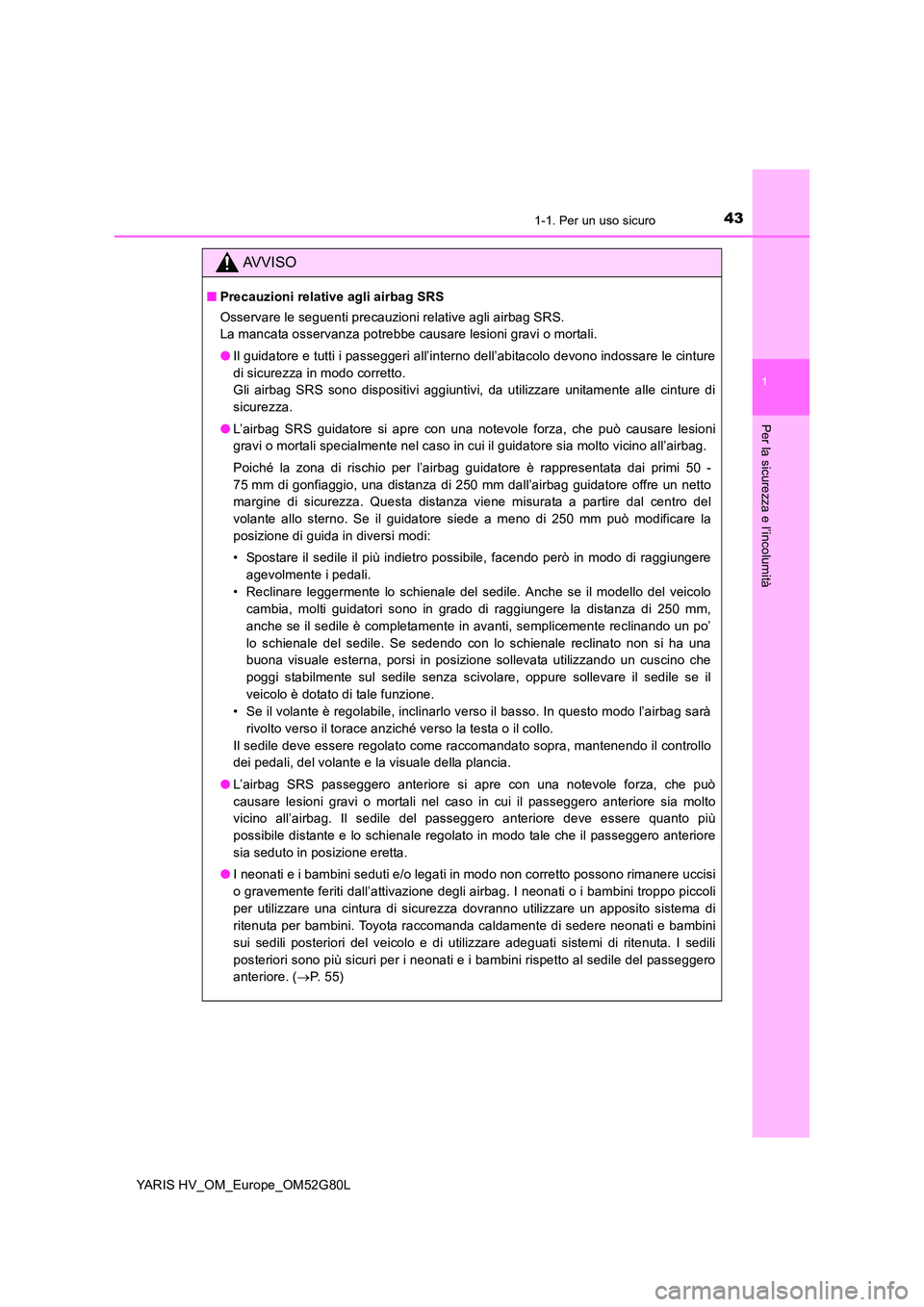

431-1. Per un uso sicuro
1
Per la sicurezza e l’incolumità
YARIS HV_OM_Europe_OM52G80L
AVVISO
■Precauzioni relative agli airbag SRS
Osservare le seguenti precauzioni relative agli airbag SRS.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Il guidatore e tutti i passeggeri all’interno dell’abitacolo devono indossare le cinture
di sicurezza in modo corretto.
Gli airbag SRS sono dispositivi aggiuntivi, da utilizzare unitamente alle cinture di
sicurezza.
● L’airbag SRS guidatore si apre con una notevole forza, che può causare lesioni
gravi o mortali specialmente nel caso in cui il guidatore sia molto vicino all’airbag.
Poiché la zona di rischio per l’airbag guidatore è rappresentata dai primi 50 -
75 mm di gonfiaggio, una distanza di 250 mm dall’airbag guidatore offre un netto
margine di sicurezza. Questa distanza viene misurata a partire dal centro del
volante allo sterno. Se il guidatore siede a meno di 250 mm può modificare la
posizione di guida in diversi modi:
• Spostare il sedile il più indietro possibile, facendo però in modo di raggiungere
agevolmente i pedali.
• Reclinare leggermente lo schienale del sedile. Anche se il modello del veicolo
cambia, molti guidatori sono in grado di raggiungere la distanza di 250 mm,
anche se il sedile è completamente in avanti, semplicemente reclinando un po’
lo schienale del sedile. Se sedendo con lo schienale reclinato non si ha una
buona visuale esterna, porsi in posizione sollevata utilizzando un cuscino che
poggi stabilmente sul sedile senza scivolare, oppure sollevare il sedile se il
veicolo è dotato di tale funzione.
• Se il volante è regolabile, inclinarlo verso il basso. In questo modo l’airbag sarà
rivolto verso il torace anziché verso la testa o il collo.
Il sedile deve essere regolato come raccomandato sopra, mantenendo il controllo
dei pedali, del volante e la visuale della plancia.
● L’airbag SRS passeggero anteriore si apre con una notevole forza, che può
causare lesioni gravi o mortali nel caso in cui il passeggero anteriore sia molto
vicino all’airbag. Il sedile del passeggero anteriore deve essere quanto più
possibile distante e lo schienale regolato in modo tale che il passeggero anteriore
sia seduto in posizione eretta.
● I neonati e i bambini seduti e/o legati in modo non corretto possono rimanere uccisi
o gravemente feriti dall’attivazione degli airbag. I neonati o i bambini troppo piccoli
per utilizzare una cintura di sicurezza dovranno utilizzare un apposito sistema di
ritenuta per bambini. Toyota raccomanda caldamente di sedere neonati e bambini
sui sedili posteriori del veicolo e di utilizzare adeguati sistemi di ritenuta. I sedili
posteriori sono più sicuri per i neonati e i bambini rispetto al sedile del passeggero
anteriore. ( P. 5 5 )

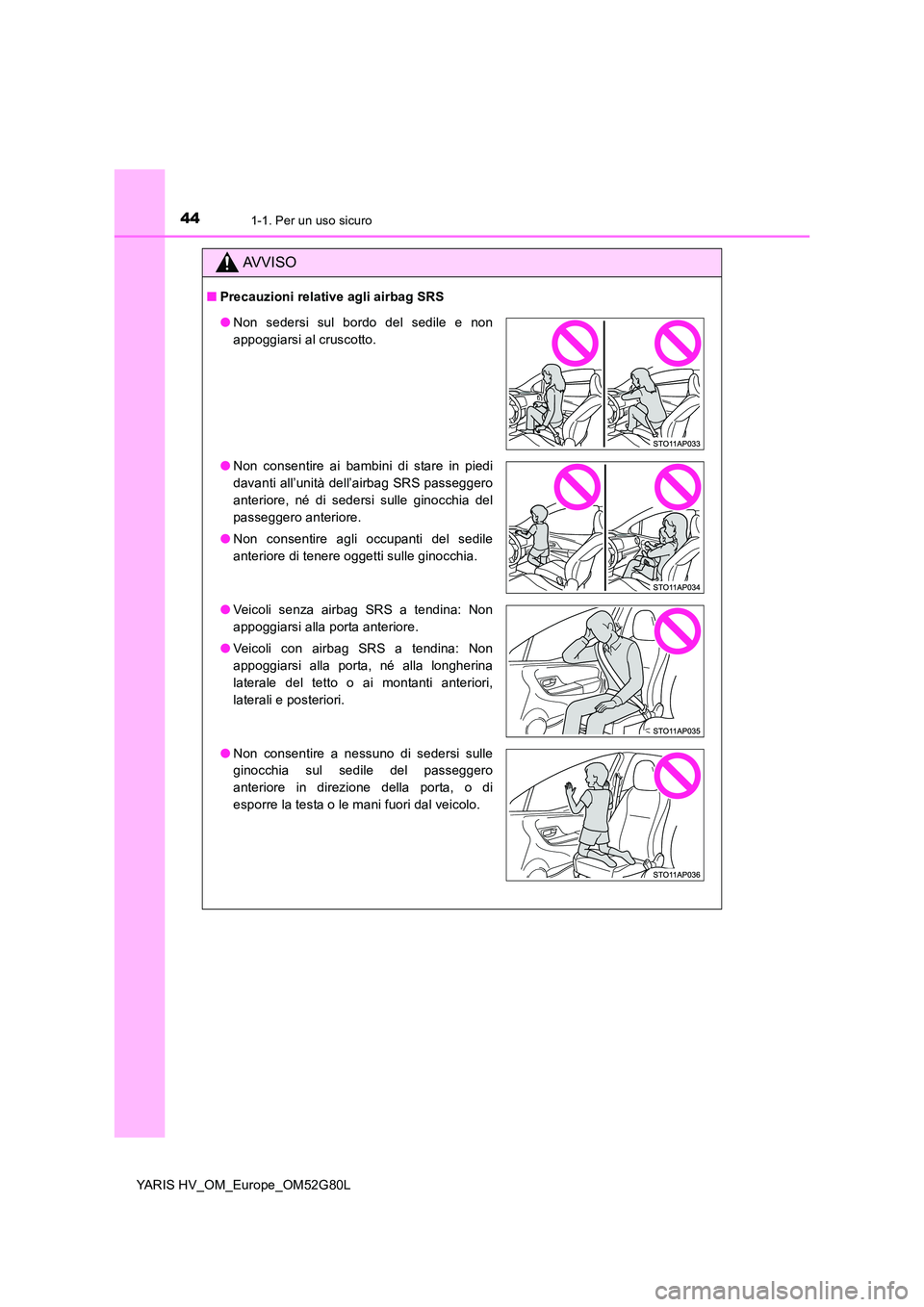

441-1. Per un uso sicuro
YARIS HV_OM_Europe_OM52G80L
AVVISO
■Precauzioni relative agli airbag SRS
●Non sedersi sul bordo del sedile e non
appoggiarsi al cruscotto.
● Non consentire ai bambini di stare in piedi
davanti all’unità dell’airbag SRS passeggero
anteriore, né di sedersi sulle ginocchia del
passeggero anteriore.
● Non consentire agli occupanti del sedile
anteriore di tenere oggetti sulle ginocchia.
● Veicoli senza airbag SRS a tendina: Non
appoggiarsi alla porta anteriore.
● Veicoli con airbag SRS a tendina: Non
appoggiarsi alla porta, né alla longherina
laterale del tetto o ai montanti anteriori,
laterali e posteriori.
● Non consentire a nessuno di sedersi sulle
ginocchia sul sedile del passeggero
anteriore in direzione della porta, o di
esporre la testa o le mani fuori dal veicolo.

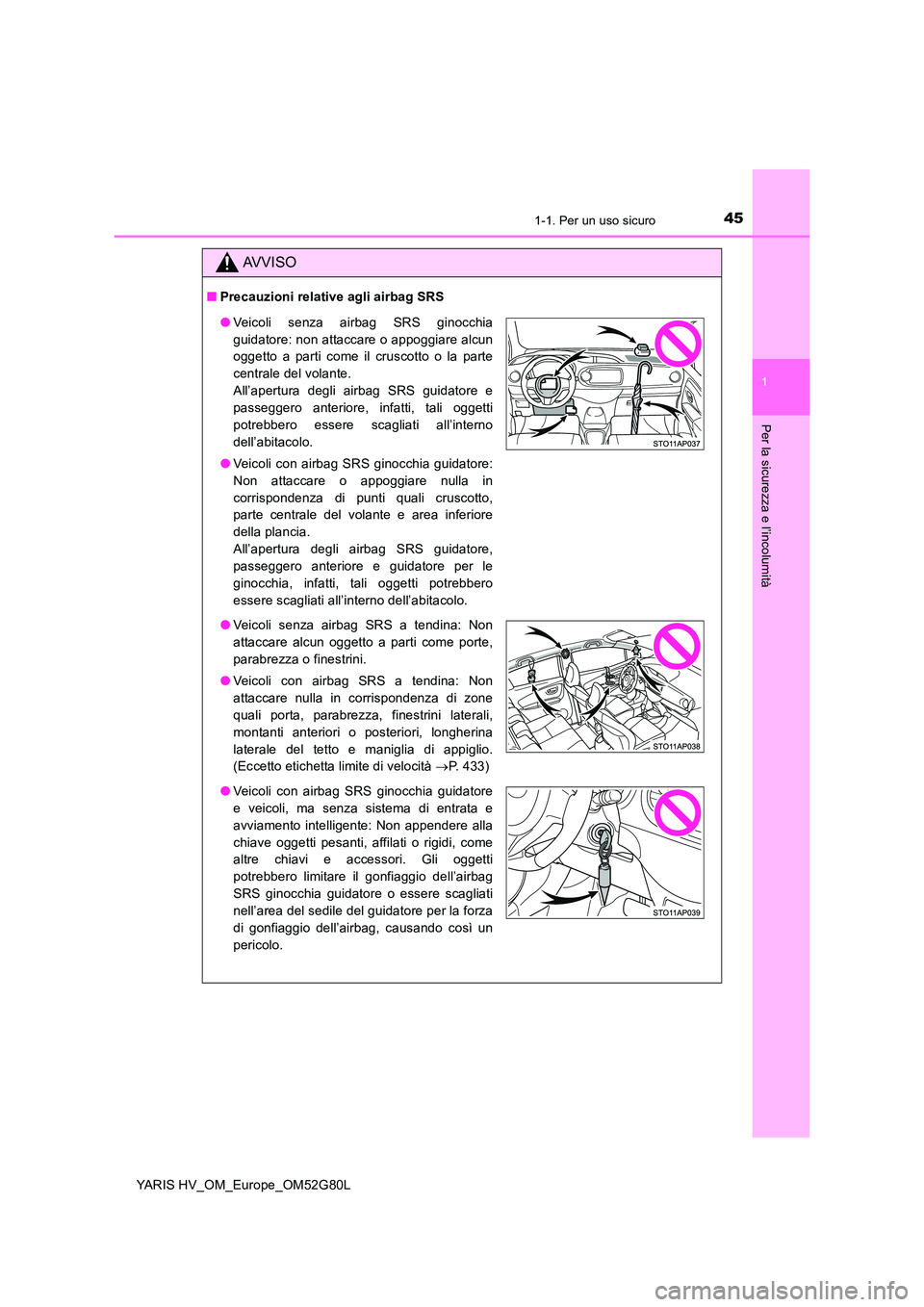

451-1. Per un uso sicuro
1
Per la sicurezza e l’incolumità
YARIS HV_OM_Europe_OM52G80L
AVVISO
■Precauzioni relative agli airbag SRS
●Veicoli senza airbag SRS ginocchia
guidatore: non attaccare o appoggiare alcun
oggetto a parti come il cruscotto o la parte
centrale del volante.
All’apertura degli airbag SRS guidatore e
passeggero anteriore, infatti, tali oggetti
potrebbero essere scagliati all’interno
dell’abitacolo.
● Veicoli con airbag SRS ginocchia guidatore:
Non attaccare o appoggiare nulla in
corrispondenza di punti quali cruscotto,
parte centrale del volante e area inferiore
della plancia.
All’apertura degli airbag SRS guidatore,
passeggero anteriore e guidatore per le
ginocchia, infatti, tali oggetti potrebbero
essere scagliati all’interno dell’abitacolo.
● Veicoli senza airbag SRS a tendina: Non
attaccare alcun oggetto a parti come porte,
parabrezza o finestrini.
● Veicoli con airbag SRS a tendina: Non
attaccare nulla in corrispondenza di zone
quali porta, parabrezza, finestrini laterali,
montanti anteriori o posteriori, longherina
laterale del tetto e maniglia di appiglio.
(Eccetto etichetta limite di velocità P. 433)
● Veicoli con airbag SRS ginocchia guidatore
e veicoli, ma senza sistema di entrata e
avviamento intelligente: Non appendere alla
chiave oggetti pesanti, affilati o rigidi, come
altre chiavi e accessori. Gli oggetti
potrebbero limitare il gonfiaggio dell’airbag
SRS ginocchia guidatore o essere scagliati
nell’area del sedile del guidatore per la forza
di gonfiaggio dell’airbag, causando così un
pericolo.

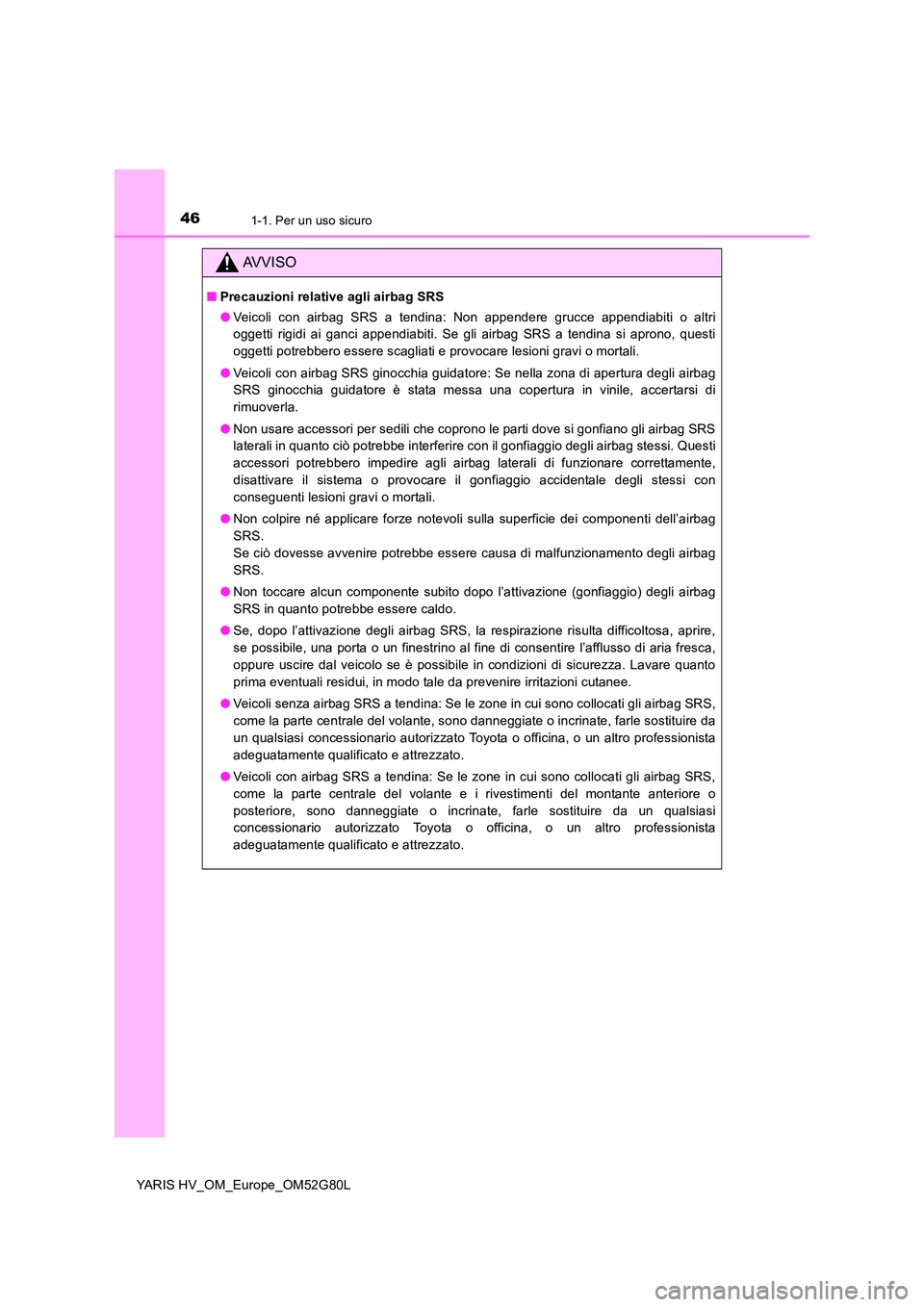

461-1. Per un uso sicuro
YARIS HV_OM_Europe_OM52G80L
AVVISO
■Precauzioni relative agli airbag SRS
● Veicoli con airbag SRS a tendina: Non appendere grucce appendiabiti o altri
oggetti rigidi ai ganci appendiabiti. Se gli airbag SRS a tendina si aprono, questi
oggetti potrebbero essere scagliati e provocare lesioni gravi o mortali.
● Veicoli con airbag SRS ginocchia guidatore: Se nella zona di apertura degli airbag
SRS ginocchia guidatore è stata messa una copertura in vinile, accertarsi di
rimuoverla.
● Non usare accessori per sedili che coprono le parti dove si gonfiano gli airbag SRS
laterali in quanto ciò potrebbe interferire con il gonfiaggio degli airbag stessi. Questi
accessori potrebbero impedire agli airbag laterali di funzionare correttamente,
disattivare il sistema o provocare il gonfiaggio accidentale degli stessi con
conseguenti lesioni gravi o mortali.
● Non colpire né applicare forze notevoli sulla superficie dei componenti dell’airbag
SRS.
Se ciò dovesse avvenire potrebbe essere causa di malfunzionamento degli airbag
SRS.
● Non toccare alcun componente subito dopo l’attivazione (gonfiaggio) degli airbag
SRS in quanto potrebbe essere caldo.
● Se, dopo l’attivazione degli airbag SRS, la respirazione risulta difficoltosa, aprire,
se possibile, una porta o un finestrino al fine di consentire l’afflusso di aria fresca,
oppure uscire dal veicolo se è possibile in condizioni di sicurezza. Lavare quanto
prima eventuali residui, in modo tale da prevenire irritazioni cutanee.
● Veicoli senza airbag SRS a tendina: Se le zone in cui sono collocati gli airbag SRS,
come la parte centrale del volante, sono danneggiate o incrinate, farle sostituire da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Veicoli con airbag SRS a tendina: Se le zone in cui sono collocati gli airbag SRS,
come la parte centrale del volante e i rivestimenti del montante anteriore o
posteriore, sono danneggiate o incrinate, farle sostituire da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

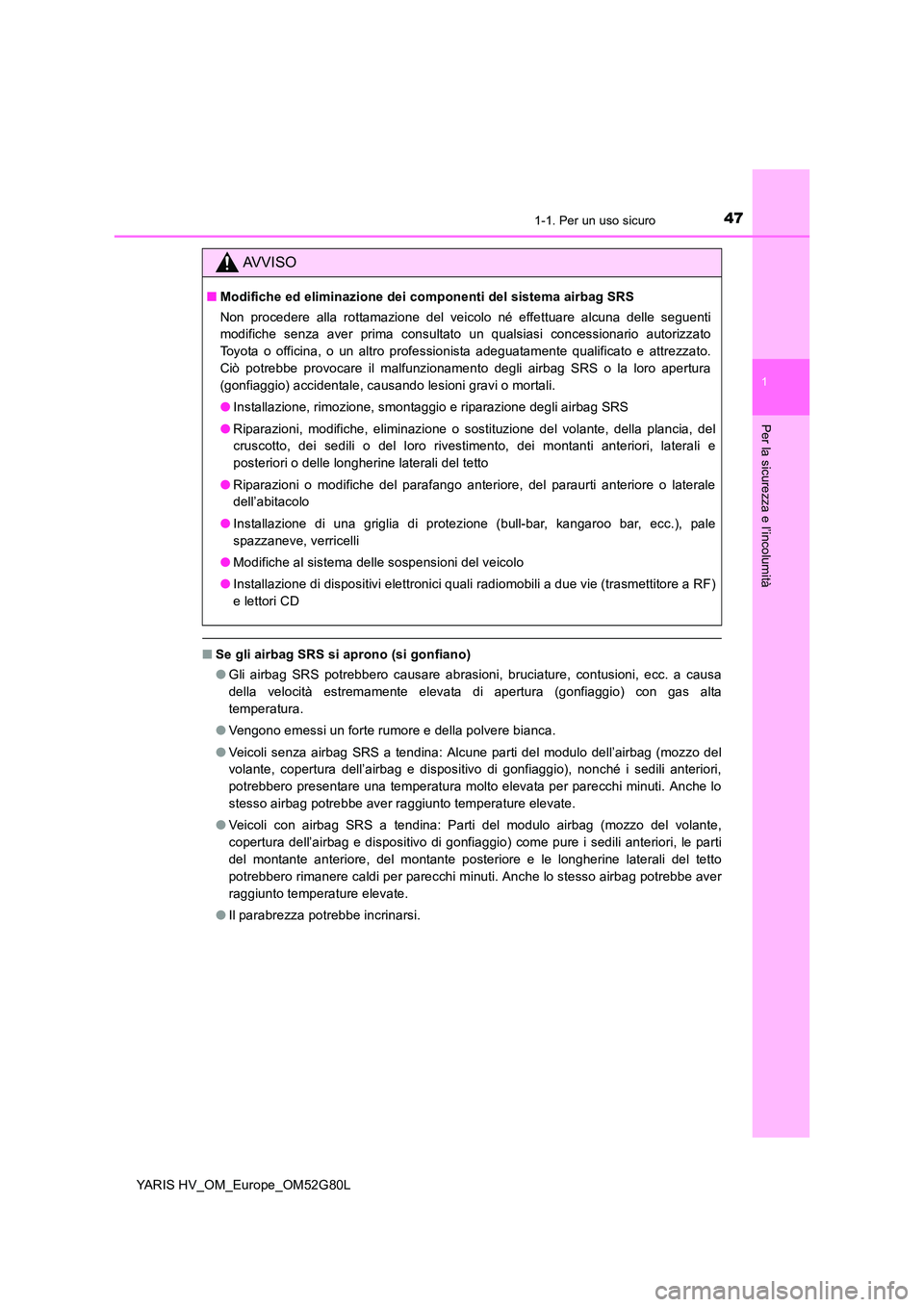

471-1. Per un uso sicuro
1
Per la sicurezza e l’incolumità
YARIS HV_OM_Europe_OM52G80L
■Se gli airbag SRS si aprono (si gonfiano)
● Gli airbag SRS potrebbero causare abrasioni, bruciature, contusioni, ecc. a causa
della velocità estremamente elevata di apertura (gonfiaggio) con gas alta
temperatura.
● Vengono emessi un forte rumore e della polvere bianca.
● Veicoli senza airbag SRS a tendina: Alcune parti del modulo dell’airbag (mozzo del
volante, copertura dell’airbag e dispositivo di gonfiaggio), nonché i sedili anteriori,
potrebbero presentare una temperatura molto elevata per parecchi minuti. Anche lo
stesso airbag potrebbe aver raggiunto temperature elevate.
● Veicoli con airbag SRS a tendina: Parti del modulo airbag (mozzo del volante,
copertura dell’airbag e dispositivo di gonfiaggio) come pure i sedili anteriori, le parti
del montante anteriore, del montante posteriore e le longherine laterali del tetto
potrebbero rimanere caldi per parecchi minuti. Anche lo stesso airbag potrebbe aver
raggiunto temperature elevate.
● Il parabrezza potrebbe incrinarsi.
AVVISO
■Modifiche ed eliminazione dei componenti del sistema airbag SRS
Non procedere alla rottamazione del veicolo né effettuare alcuna delle seguenti
modifiche senza aver prima consultato un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Ciò potrebbe provocare il malfunzionamento degli airbag SRS o la loro apertura
(gonfiaggio) accidentale, causando lesioni gravi o mortali.
● Installazione, rimozione, smontaggio e riparazione degli airbag SRS
● Riparazioni, modifiche, eliminazione o sostituzione del volante, della plancia, del
cruscotto, dei sedili o del loro rivestimento, dei montanti anteriori, laterali e
posteriori o delle longherine laterali del tetto
● Riparazioni o modifiche del parafango anteriore, del paraurti anteriore o laterale
dell’abitacolo
● Installazione di una griglia di protezione (bull-bar, kangaroo bar, ecc.), pale
spazzaneve, verricelli
● Modifiche al sistema delle sospensioni del veicolo
● Installazione di dispositivi elettronici quali radiomobili a due vie (trasmettitore a RF)
e lettori CD

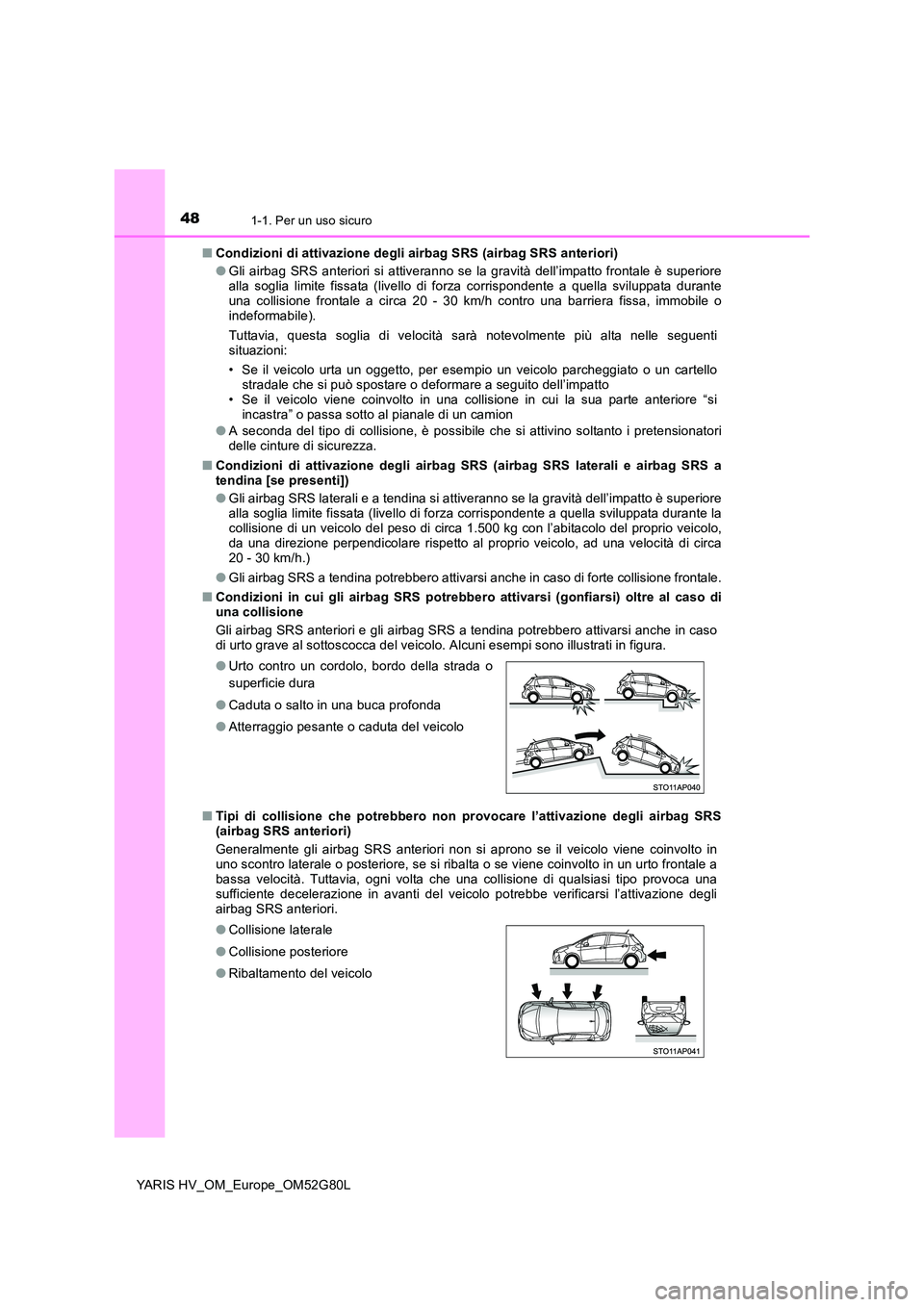

481-1. Per un uso sicuro
YARIS HV_OM_Europe_OM52G80L
■ Condizioni di attivazione degli airbag SRS (airbag SRS anteriori)
● Gli airbag SRS anteriori si attiveranno se la gravità dell’impatto frontale è superiore alla soglia limite fissata (livello di forza corrispondente a quella sviluppata duranteuna collisione frontale a circa 20 - 30 km/h contro una barriera fissa, immobile oindeformabile).
Tuttavia, questa soglia di velocità sarà notevolmente più alta nelle seguenti situazioni:
• Se il veicolo urta un oggetto, per esempio un veicolo parcheggiato o un cartello stradale che si può spostare o deformare a seguito dell’impatto• Se il veicolo viene coinvolto in una collisione in cui la sua parte anteriore “siincastra” o passa sotto al pianale di un camion
● A seconda del tipo di collisione, è possibile che si attivino soltanto i pretensionatori delle cinture di sicurezza.
■ Condizioni di attivazione degli airbag SRS (airbag SRS laterali e airbag SRS a tendina [se presenti])
● Gli airbag SRS laterali e a tendina si attiveranno se la gravità dell’impatto è superiore alla soglia limite fissata (livello di forza corrispondente a quella sviluppata durante lacollisione di un veicolo del peso di circa 1.500 kg con l’abitacolo del proprio veicolo,da una direzione perpendicolare rispetto al proprio veicolo, ad una velocità di circa20 - 30 km/h.)
● Gli airbag SRS a tendina potrebbero attivarsi anche in caso di forte collisione frontale.
■ Condizioni in cui gli airbag SRS potrebbero attivarsi (gonfiarsi) oltre al caso di una collisione
Gli airbag SRS anteriori e gli airbag SRS a tendina potrebbero attivarsi anche in caso di urto grave al sottoscocca del veicolo. Alcuni esempi sono illustrati in figura.
■ Tipi di collisione che potrebbero non provocare l’attivazione degli airbag SRS (airbag SRS anteriori)
Generalmente gli airbag SRS anteriori non si aprono se il veicolo viene coinvolto in uno scontro laterale o posteriore, se si ribalta o se viene coinvolto in un urto frontale abassa velocità. Tuttavia, ogni volta che una collisione di qualsiasi tipo provoca unasufficiente decelerazione in avanti del veicolo potrebbe verificarsi l’attivazione degliairbag SRS anteriori.
● Urto contro un cordolo, bordo della strada o
superficie dura
● Caduta o salto in una buca profonda
● Atterraggio pesante o caduta del veicolo
● Collisione laterale
● Collisione posteriore
● Ribaltamento del veicolo

491-1. Per un uso sicuro
1
Per la sicurezza e l’incolumità
YARIS HV_OM_Europe_OM52G80L

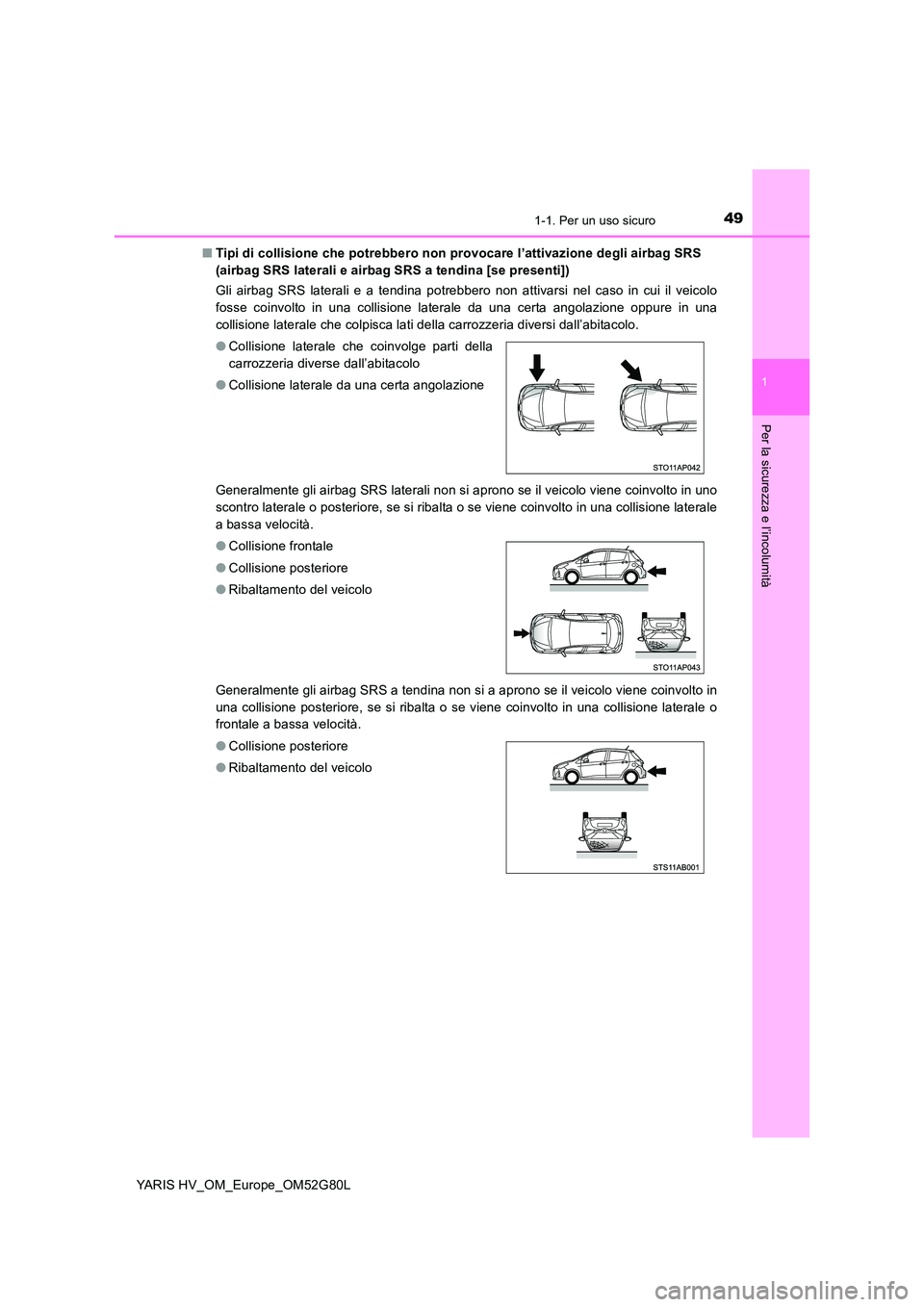

■ Tipi di collisione che potrebbero non provocare l’attivazione degli airbag SRS
(airbag SRS laterali e airbag SRS a tendina [se presenti])
Gli airbag SRS laterali e a tendina potrebbero non attivarsi nel caso in cui il veicolo
fosse coinvolto in una collisione laterale da una certa angolazione oppure in una
collisione laterale che colpisca lati della carrozzeria diversi dall’abitacolo.
Generalmente gli airbag SRS laterali non si aprono se il veicolo viene coinvolto in uno
scontro laterale o posteriore, se si ribalta o se viene coinvolto in una collisione laterale
a bassa velocità.
Generalmente gli airbag SRS a tendina non si a aprono se il veicolo viene coinvolto in
una collisione posteriore, se si ribalta o se viene coinvolto in una collisione laterale o
frontale a bassa velocità.
● Collisione laterale che coinvolge parti della
carrozzeria diverse dall’abitacolo
● Collisione laterale da una certa angolazione
●Collisione frontale
● Collisione posteriore
● Ribaltamento del veicolo
●Collisione posteriore
● Ribaltamento del veicolo

501-1. Per un uso sicuro
YARIS HV_OM_Europe_OM52G80L

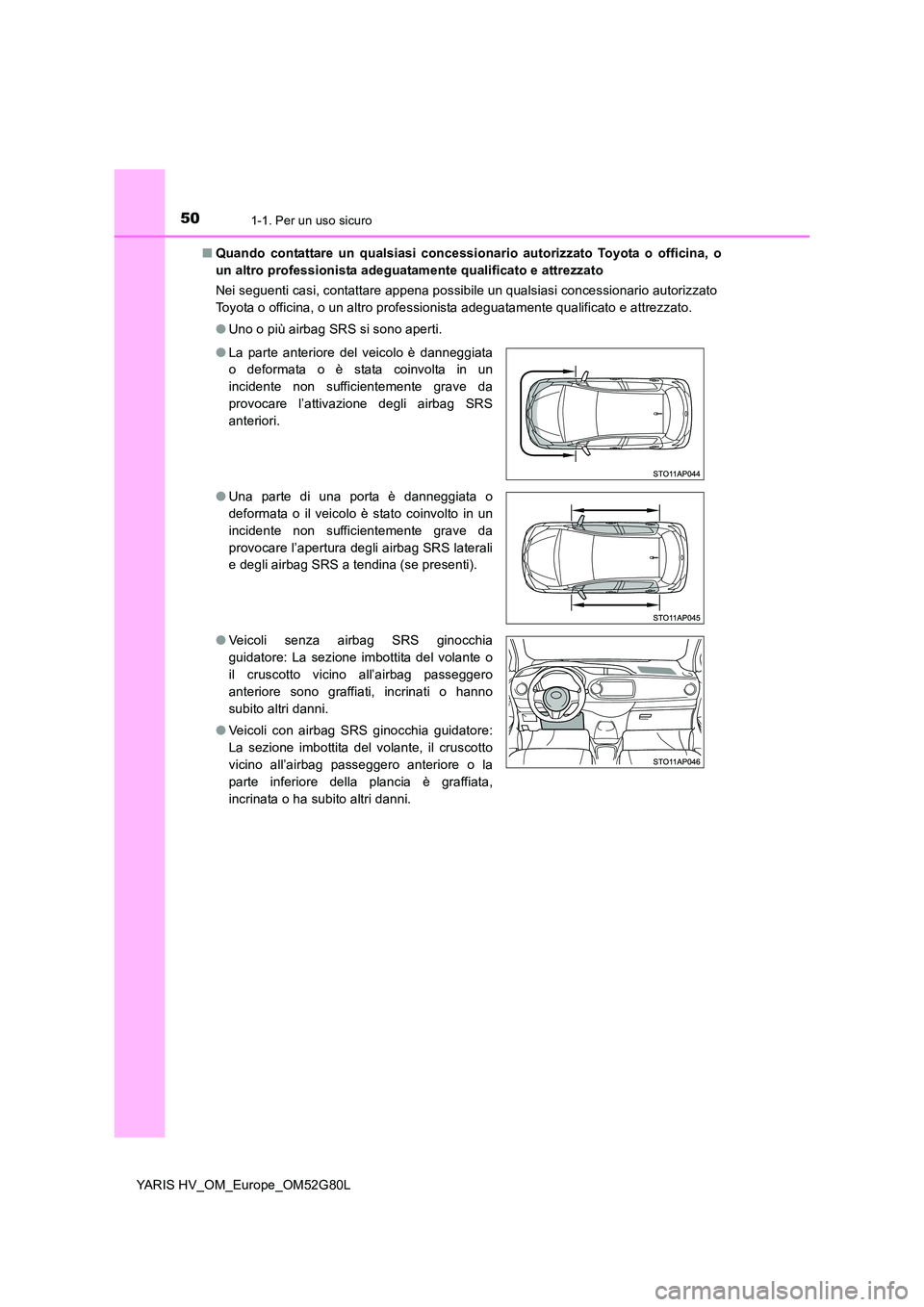

■ Quando contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato
Nei seguenti casi, contattare appena possibile un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Uno o più airbag SRS si sono aperti.
● La parte anteriore del veicolo è danneggiata
o deformata o è stata coinvolta in un
incidente non sufficientemente grave da
provocare l’attivazione degli airbag SRS
anteriori.
● Una parte di una porta è danneggiata o
deformata o il veicolo è stato coinvolto in un
incidente non sufficientemente grave da
provocare l’apertura degli airbag SRS laterali
e degli airbag SRS a tendina (se presenti).
● Veicoli senza airbag SRS ginocchia
guidatore: La sezione imbottita del volante o
il cruscotto vicino all’airbag passeggero
anteriore sono graffiati, incrinati o hanno
subito altri danni.
● Veicoli con airbag SRS ginocchia guidatore:
La sezione imbottita del volante, il cruscotto
vicino all’airbag passeggero anteriore o la
parte inferiore della plancia è graffiata,
incrinata o ha subito altri danni.
