TOYOTA YARIS HATCHBACK 2016 Návod na použitie (in Slovakian)

501
9
Technické údaje
vozidla
YARIS_F_OM_Europe_OM52G66SK9-1. Technické údaje
Údaje o údržbe (palivo,
hladina oleja, atď.) ........... 502
Informácie o palive............. 521
9-2. Prispôsobenie
Prispôsobiteľné funkcie ..... 523
9-3. Zariadenia pre inicializáciu
Zariadenia
pre inicializáciu ................ 527

5029-1. Technické údaje
YARIS_F_OM_Europe_OM52G66SK
Údaje o údržbe (palivo, hladina oleja, atď.)
Rozmery a hmotnosti
Celková dĺžka 3 950 mm
Celková šírka 1 695 mm
Celková výška*11 510 mm
1 520 mm
*2
1 530 mm*3
Rázvor 2 510 mm
Rozchod
Vpredu1 485 mm
*4
1 470 mm*5
1 460 mm*6
Vzadu1 470 mm
*4
1 460 mm*5
1 445 mm*6
Celková hmotnosť
vozidla
Motor 1KR-FE 1 450 kg
Motor 1NR-FE
Multidrive
1 500 kg
Manuálna prevodovka
1 490 kg
Motor 1ND-TV 1 545 kg
Maximálne
prípustné zaťaže-
nie nápravyPredná
Motor 1KR-FE
825 kg
Motor 1NR-FE
850 kg
Motor 1ND-TV
895 kg
Zadná 825 kg
Zaťaženie na ťažný hák 50 kg

5039-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G66SK
*1: Vozidlá bez zaťaženia
*2: Vozidlá s výbavou pre nerovné vozovky (bez zvýšenej výšky vozidla)
*3: Vozidlá s výbavou pre nerovné vozovky (so zvýšenou výškou vozidla)
*4: Pneumatiky 175/65R14, 175/70R14 alebo 175/65R15
*5: Pneumatiky 185/60R15
*6: Pneumatiky 195/50R16
*7: Modely kategórie vozidiel N1
*8: Modely kategórie vozidiel M1
Prípustná hmot-
nosť prípojného
vozidla
s brzdou
Motor 1KR-FE
730 kg
Motor 1NR-FE
880 kg
Motor 1ND-TV
780 kg
bez brzdy
Motor 1KR-FE
510 kg
*7
520 kg*8
Motory 1NR-FE a 1ND-TV
550 kg
Maximálna povolená hmotnosť pre
ťažný hák/ťažné zariadenie
*719 kg

5049-1. Technické údaje
YARIS_F_OM_Europe_OM52G66SK■
Identifikačné číslo vozidla
Identifikačné číslo vozidla (VIN) je úradné označenie vášho vozidla.
Toto je základné identifikačné číslo vášho vozidla Toyota. Používa
sa na registráciu vlastníctva vášho vozidla.
To t o číslo je vyrazené pod pra-
vým predným sedadlom.
To t o číslo je tiež uvedené na vý-
robnom štítku na ľavom stred-
nom stĺpiku.
Identifikácia vozidla

5059-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G66SK■
Číslo motora
Číslo motora je vyrazené na bloku motora, viď obrázky.
■Benzínový motor
Motor 1KR-FE
Motor 1KR-FEMotor 1NR-FE
Motor 1ND-TV
Motor
Model1KR-FE
Ty p3valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih71,0  84,0 mm
Zdvihový objem998 cm3
Vôľa ventilov
(studený motor)Sací: 0,145 - 0,235 mm
Výfukový: 0,275 - 0,365 mm
Napnutie hnacieho
remeňaAutomatické nastavenie

5069-1. Technické údaje
YARIS_F_OM_Europe_OM52G66SK

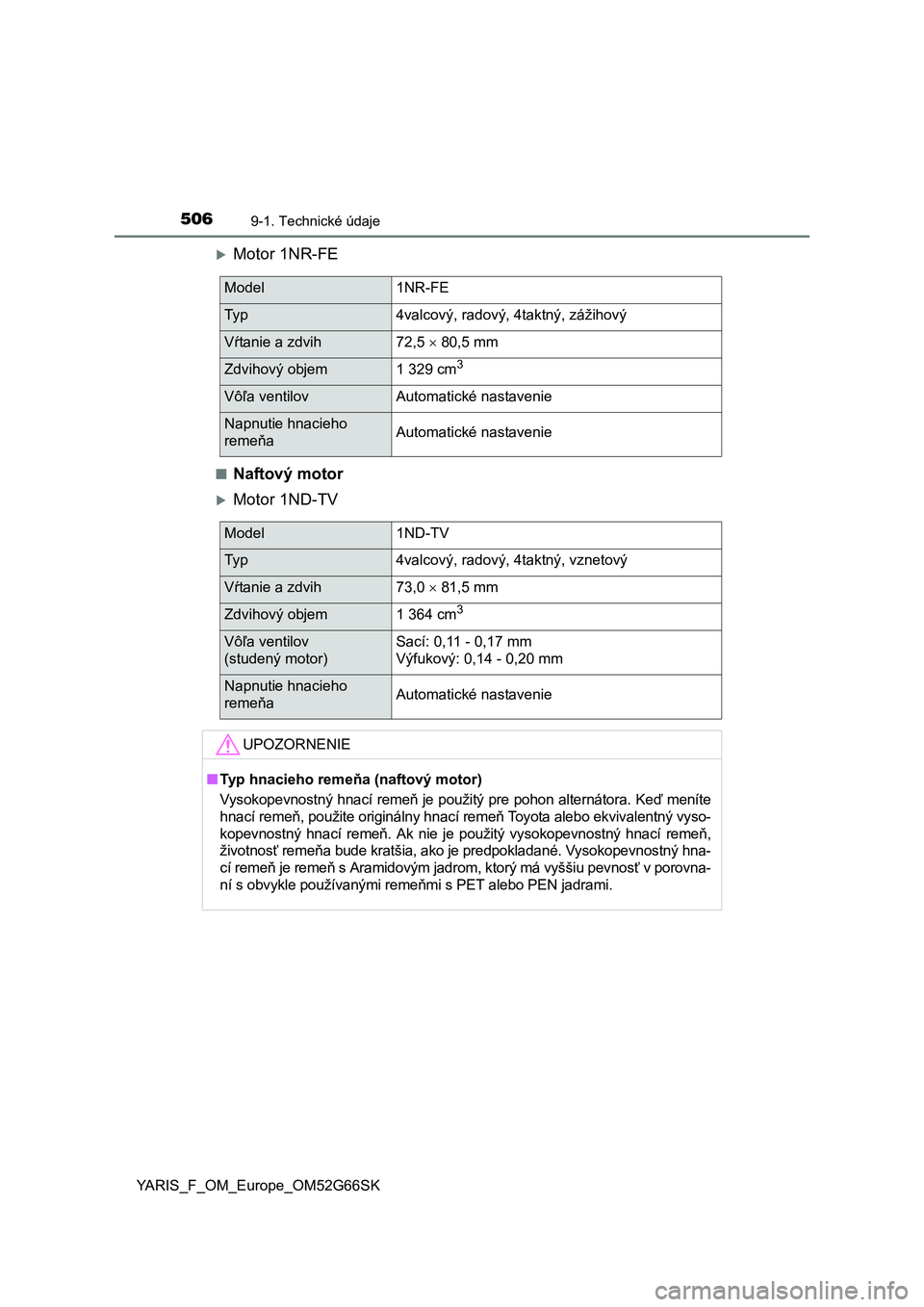

Motor 1NR-FE
■Naftový motor
Motor 1ND-TV
Model1NR-FE
Ty p4valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih72,5  80,5 mm
Zdvihový objem1 329 cm3
Vôľa ventilovAutomatické nastavenie
Napnutie hnacieho
remeňaAutomatické nastavenie
Model1ND-TV
Ty p4valcový, radový, 4taktný, vznetový
Vŕtanie a zdvih73,0  81,5 mm
Zdvihový objem1 364 cm3
Vôľa ventilov
(studený motor)Sací: 0,11 - 0,17 mm
Výfukový: 0,14 - 0,20 mm
Napnutie hnacieho
remeňaAutomatické nastavenie
UPOZORNENIE
■Typ hnacieho remeňa (naftový motor)
Vysokopevnostný hnací remeň je použitý pre pohon alternátora. Keď meníte
hnací remeň, použite originálny hnací remeň Toyota alebo ekvivalentný vyso-
kopevnostný hnací remeň. Ak nie je použitý vysokopevnostný hnací remeň,
životnosť remeňa bude kratšia, ako je predpokladané. Vysokopevnostný hna-
cí remeň je remeň s Aramidovým jadrom, ktorý má vyššiu pevnosť v porovna-
ní s obvykle používanými remeňmi s PET alebo PEN jadrami.

5079-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G66SK■
Benzínový motor
■Naftový motor
Palivo
Ty p pa l i v a
Oblasť EU:
Iba bezolovnatý benzín odpovedajúci Európskej
norme EN228
Mimo oblasť EU:
Iba bezolovnatý benzín
Oktánové číslo 95 alebo vyššie
Objem palivovej nádrže
(Menovitý)42 litrov
Ty p pa l i v a
Oblasť EU:
Motorová nafta odpovedajúca Európskej norme
EN590
Mimo oblasť EU:
Motorová nafta obsahujúca 50 mg/kg alebo me-
nej síry
Cetánové číslo48 alebo vyššie
Objem palivovej nádrže
(Menovitý)41 litrov

5089-1. Technické údaje
YARIS_F_OM_Europe_OM52G66SK■
Objem oleja (Vypustenie a naplnenie - menovitý*)
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte a vypnite motor, počkajte dlhšie ako 5 mi-
nút a skontrolujte hladinu oleja na odmerke.
Systém mazania (benzínový motor)
S filtromMotor 1KR-FE
2,8 litra
Motor 1NR-FE
3,4 litra
Bez filtraMotor 1KR-FE
2,6 litra
Motor 1NR-FE
3,2 litra

5099-1. Technické údaje
9
Technické údaje vozidla
YARIS_F_OM_Europe_OM52G66SK■

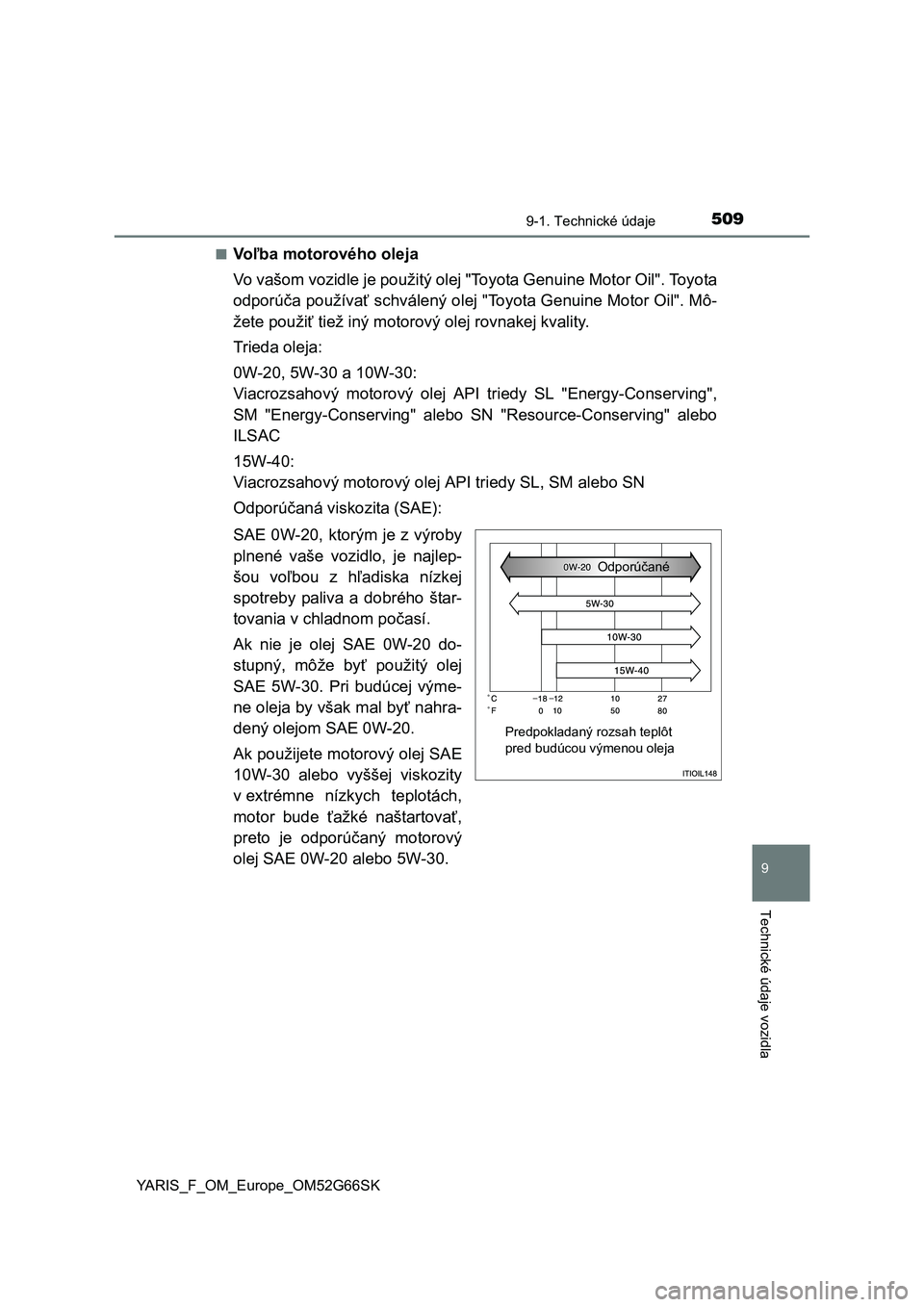

Voľba motorového oleja
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô-
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja:
0W-20, 5W-30 a 10W-30:
Viacrozsahový motorový olej API triedy SL "Energy-Conserving",
SM "Energy-Conserving" alebo SN "Resource-Conserving" alebo
ILSAC
15W-40:
Viacrozsahový motorový olej API triedy SL, SM alebo SN
Odporúčaná viskozita (SAE):
SAE 0W-20, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Ak nie je olej SAE 0W-20 do-
stupný, môže byť použitý olej
SAE 5W-30. Pri budúcej výme-
ne oleja by však mal byť nahra-
dený olejom SAE 0W-20.
Ak použijete motorový olej SAE
10W-30 alebo vyššej viskozity
v extrémne nízkych teplotách,
motor bude ťažké naštartovať,
preto je odporúčaný motorový
olej SAE 0W-20 alebo 5W-30.
Predpokladaný rozsah teplôt
pred budúcou výmenou olejaOdporúčané

5109-1. Technické údaje
YARIS_F_OM_Europe_OM52G66SK

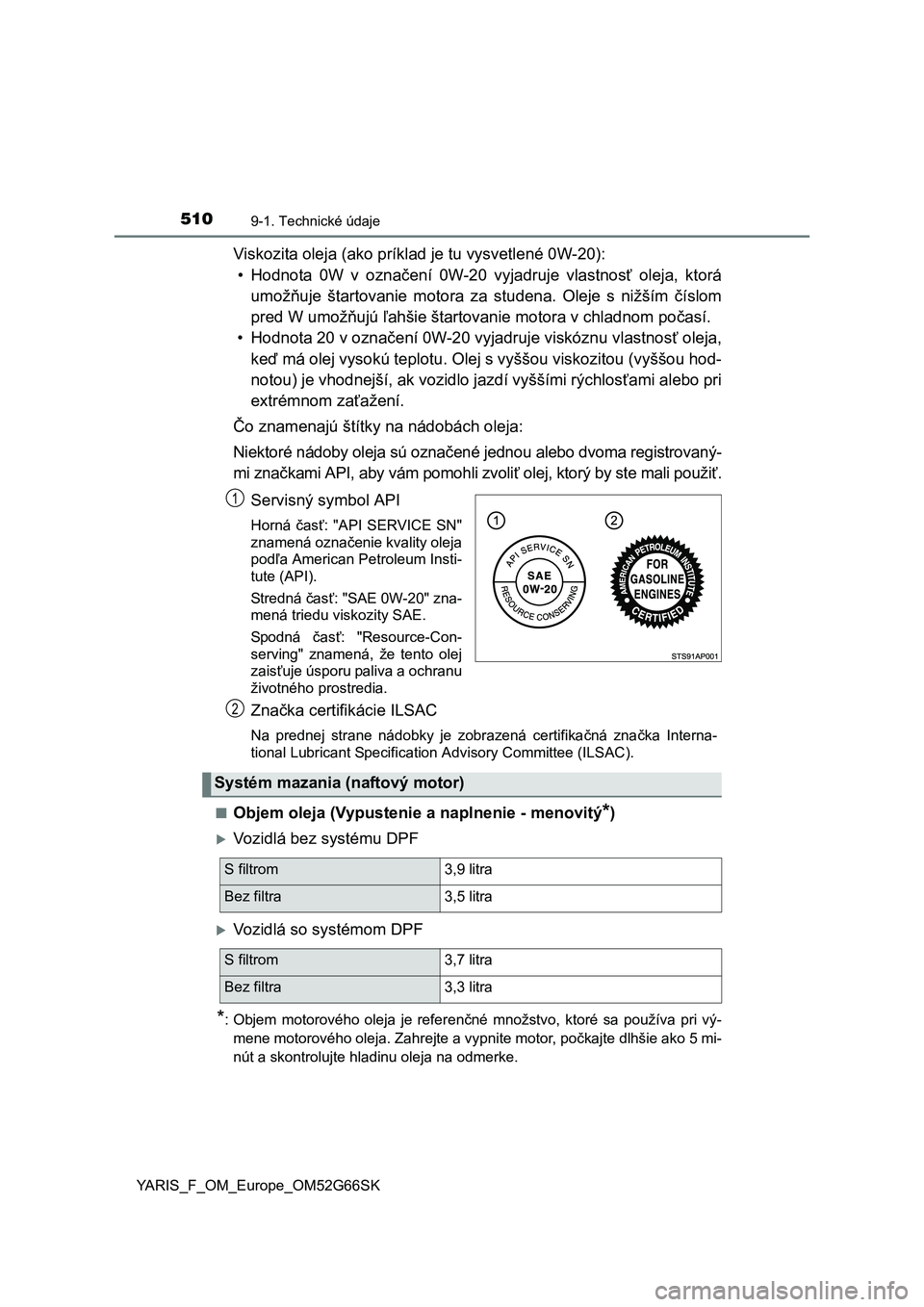

Viskozita oleja (ako príklad je tu vysvetlené 0W-20):
• Hodnota 0W v označení 0W-20 vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartovanie motora v chladnom počasí.
• Hodnota 20 v označení 0W-20 vyjadruje viskóznu vlastnosť oleja,
keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou hod-
notou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami alebo pri
extrémnom zaťažení.
Čo znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú označené jednou alebo dvoma registrovaný-
mi značkami API, aby vám pomohli zvoliť olej, ktorý by ste mali použiť.
Servisný symbol API
Horná časť: "API SERVICE SN"
znamená označenie kvality oleja
podľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 0W-20" zna-
mená triedu viskozity SAE.
Spodná časť: "Resource-Con-
serving" znamená, že tento olej
zaisťuje úsporu paliva a ochranu
životného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená certifikačná značka Interna-
tional Lubricant Specification Advisory Committee (ILSAC).
■
Objem oleja (Vypustenie a naplnenie - menovitý*)
Vozidlá bez systému DPF
Vozidlá so systémom DPF
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte a vypnite motor, počkajte dlhšie ako 5 mi-
nút a skontrolujte hladinu oleja na odmerke.
1
2
Systém mazania (naftový motor)
S filtrom 3,9 litra
Bez filtra 3,5 litra
S filtrom 3,7 litra
Bez filtra 3,3 litra
