1-2. Zabezpečovací systém
Bezpečnost a zabezpečení
YARIS_F_OM_Europe_OM52G66CZ

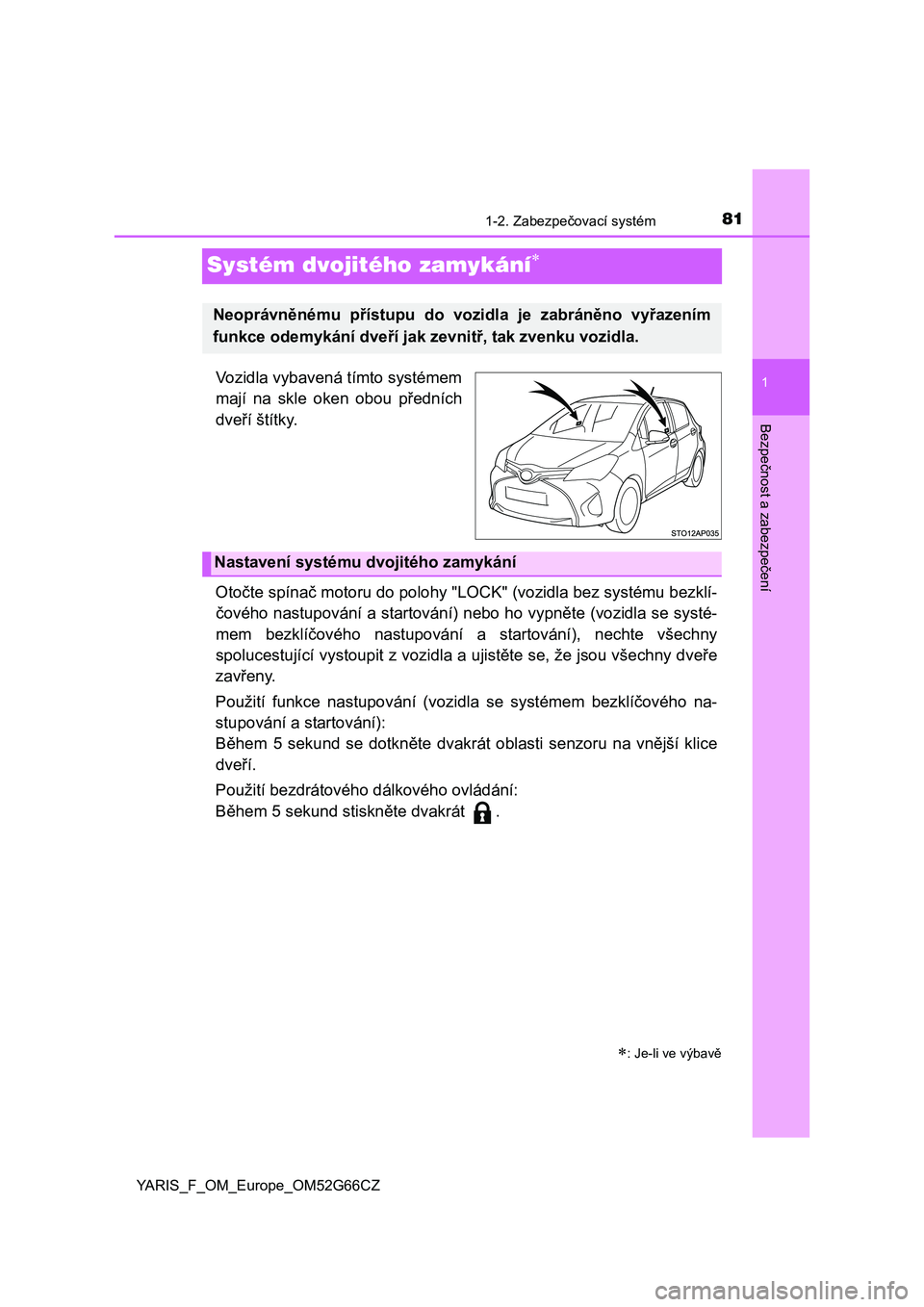

Systém dvojitého zamykání
Vozidla vybavená tímto systémem
mají na skle oken obou předních
dveří štítky.
Otočte spínač motoru do polohy "LOCK" (vozidla bez systému bezklí-
čového nastupování a startování) nebo ho vypněte (vozidla se systé-
mem bezklíčového nastupování a startování), nechte všechny
spolucestující vystoupit z vozidla a ujistěte se, že jsou všechny dveře
zavřeny.
Použití funkce nastupování (vozidla se systémem bezklíčového na-
stupování a startování):
Během 5 sekund se dotkněte dvakrát oblasti senzoru na vnější klice
dveří.
Použití bezdrátového dálkového ovládání:
Během 5 sekund stiskněte dvakrát .
: Je-li ve výbavě
Neoprávněnému přístupu do vozidla je zabráněno vyřazením
funkce odemykání dveří jak zevnitř, tak zvenku vozidla.
Nastavení systému dvojitého zamykání

821-2. Zabezpečovací systém
YARIS_F_OM_Europe_OM52G66CZ

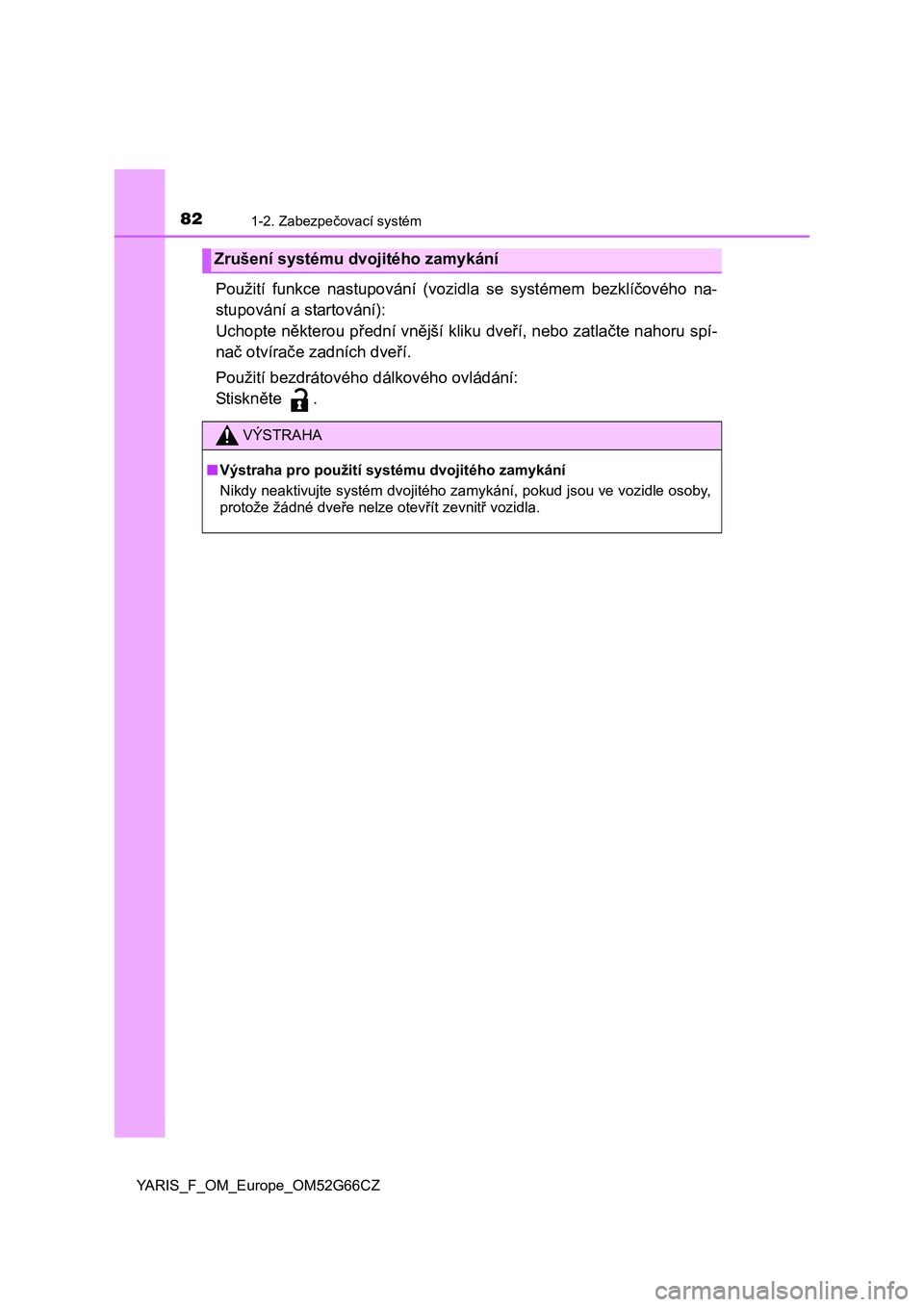

Použití funkce nastupování (vozidla se systémem bezklíčového na-
stupování a startování):
Uchopte některou přední vnější kliku dveří, nebo zatlačte nahoru spí-
nač otvírače zadních dveří.
Použití bezdrátového dálkového ovládání:
St i sk něte .
Zrušení systému dvojitého zamykání
VÝSTRAHA
■Výstraha pro použití systému dvojitého zamykání
Nikdy neaktivujte systém dvojitého zamykání, pokud jsou ve vozidle osoby,
protože žádné dveře nelze otevřít zevnitř vozidla.

83
2Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ2. Přístrojová deska
Výstražné kontrolky
a indikátory ........................ 84
Přístroje a ukazatelé ............ 90
Multiinformační displej ......... 92
Informace o spotřebě
paliva ................................. 98

842. Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ

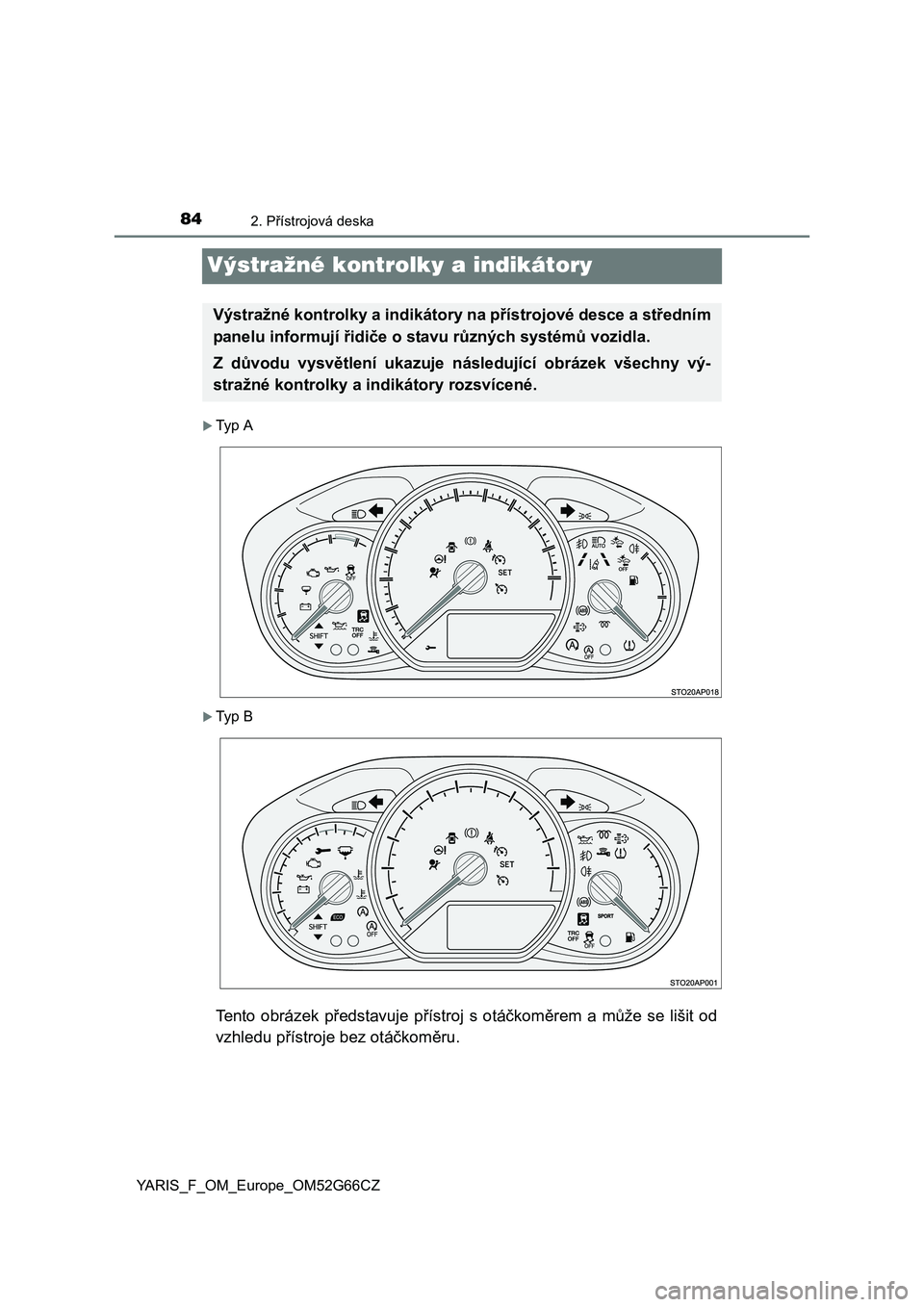

Výstražné kontrolky a indikátory
Ty p A
Ty p B
Tento obrázek představuje přístroj s otáčkoměrem a může se lišit od
vzhledu přístroje bez otáčkoměru.
Výstražné kontrolky a indikátory na přístrojové desce a středním
panelu informují řidiče o stavu různých systémů vozidla.
Z důvodu vysvětlení ukazuje následující obrázek všechny vý-
stražné kontrolky a indikátory rozsvícené.

852. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ

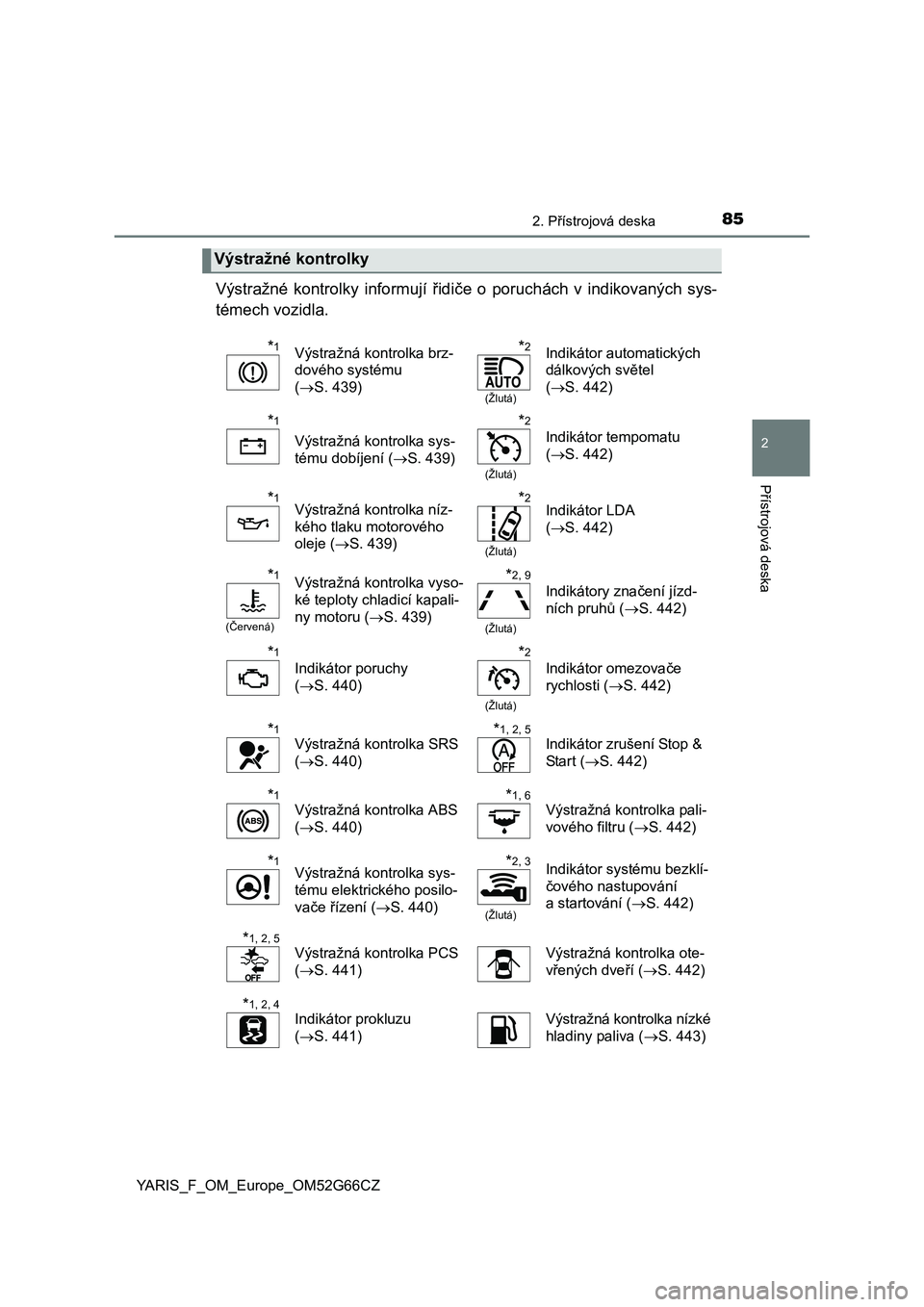

Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
(S. 439)*2
(Žlutá)
Indikátor automatických
dálkových světel
(S. 442)
*1
Výstražná kontrolka sys-
tému dobíjení (S. 439)
*2
(Žlutá)
Indikátor tempomatu
(S. 442)
*1Výstražná kontrolka níz-
kého tlaku motorového
oleje (S. 439)*2
(Žlutá)
Indikátor LDA
(S. 442)
*1
(Červená)
Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru (S. 439)*2, 9
(Žlutá)
Indikátory značení jízd-
ních pruhů (S. 442)
*1
Indikátor poruchy
(S. 440)
*2
(Žlutá)
Indikátor omezovače
rychlosti (S. 442)
*1
Výstražná kontrolka SRS
(S. 440)*1, 2, 5
Indikátor zrušení Stop &
Start (S. 442)
*1
Výstražná kontrolka ABS
(S. 440)*1, 6
Výstražná kontrolka pali-
vového filtru (S. 442)
*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení (S. 440)*2, 3
(Žlutá)
Indikátor systému bezklí-
čového nastupování
a startování (S. 442)
*1, 2, 5
Výstražná kontrolka PCS
(S. 441)Výstražná kontrolka ote-
vřených dveří (S. 442)
*1, 2, 4
Indikátor prokluzu
(S. 441)Výstražná kontrolka nízké
hladiny paliva (S. 443)

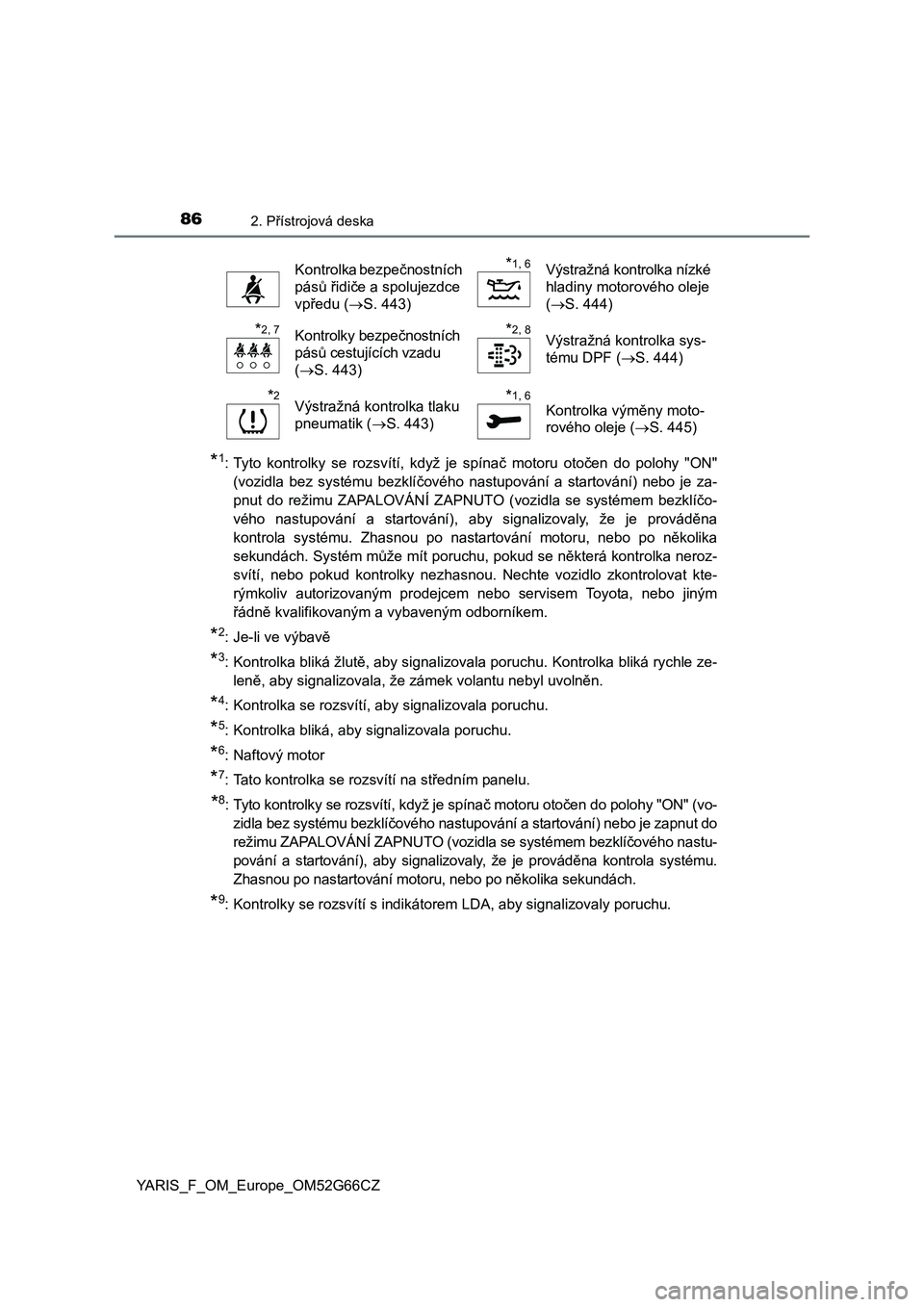

862. Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčo-
vého nastupování a startování), aby signalizovaly, že je prováděna
kontrola systému. Zhasnou po nastartování motoru, nebo po několika
sekundách. Systém může mít poruchu, pokud se některá kontrolka neroz-
svítí, nebo pokud kontrolky nezhasnou. Nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
*2: Je-li ve výbavě
*3: Kontrolka bliká žlutě, aby signalizovala poruchu. Kontrolka bliká rychle ze-
leně, aby signalizovala, že zámek volantu nebyl uvolněn.
*4: Kontrolka se rozsvítí, aby signalizovala poruchu.
*5: Kontrolka bliká, aby signalizovala poruchu.
*6: Naftový motor
*7: Tato kontrolka se rozsvítí na středním panelu.
*8: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON" (vo-
zidla bez systému bezklíčového nastupování a startování) nebo je zapnut do
režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového nastu-
pování a startování), aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování motoru, nebo po několika sekundách.
*9: Kontrolky se rozsvítí s indikátorem LDA, aby signalizovaly poruchu.
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (S. 443)*1, 6Výstražná kontrolka nízké
hladiny motorového oleje
(S. 444)
*2, 7Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 443)*2, 8Výstražná kontrolka sys-
tému DPF (S. 444)
*2Výstražná kontrolka tlaku
pneumatik (S. 443)*1, 6
Kontrolka výměny moto-
rového oleje (S. 445)

872. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ

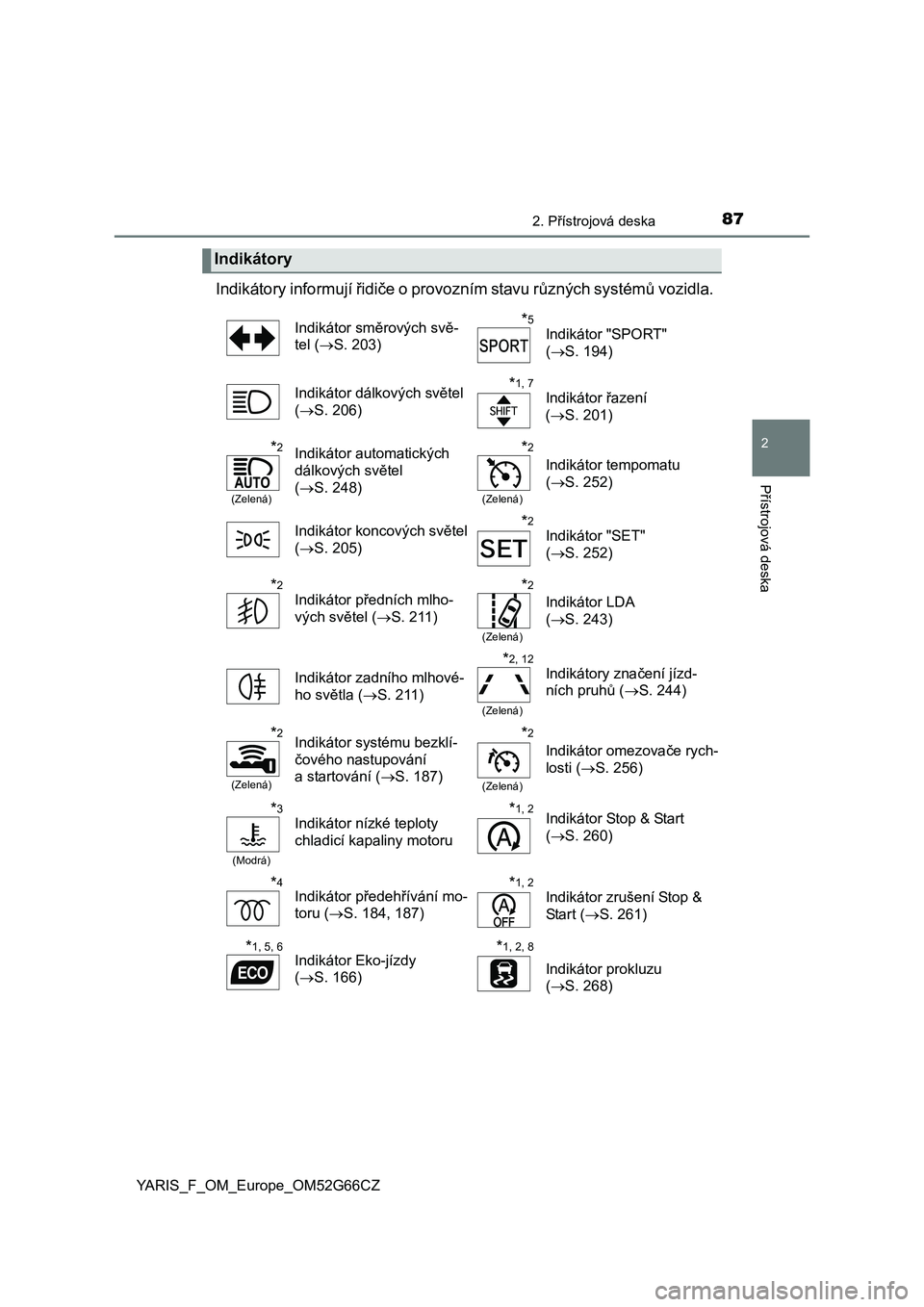

Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových svě-
tel (S. 203)*5
Indikátor "SPORT"
(S. 194)
Indikátor dálkových světel
(S. 206)
*1, 7
Indikátor řazení
(S. 201)
*2
(Zelená)
Indikátor automatických
dálkových světel
(S. 248)*2
(Zelená)
Indikátor tempomatu
(S. 252)
Indikátor koncových světel
(S. 205)
*2
Indikátor "SET"
(S. 252)
*2
Indikátor předních mlho-
vých světel (S. 211)*2
(Zelená)
Indikátor LDA
(S. 243)
Indikátor zadního mlhové-
ho světla (S. 211)
*2, 12
(Zelená)
Indikátory značení jízd-
ních pruhů (S. 244)
*2
(Zelená)
Indikátor systému bezklí-
čového nastupování
a startování (S. 187)*2
(Zelená)
Indikátor omezovače rych-
losti (S. 256)
*3
(Modrá)
Indikátor nízké teploty
chladicí kapaliny motoru*1, 2Indikátor Stop & Start
(S. 260)
*4Indikátor předehřívání mo-
toru (S. 184, 187)*1, 2
Indikátor zrušení Stop &
Start (S. 261)
*1, 5, 6Indikátor Eko-jízdy
(S. 166)*1, 2, 8
Indikátor prokluzu
(S. 268)

882. Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ

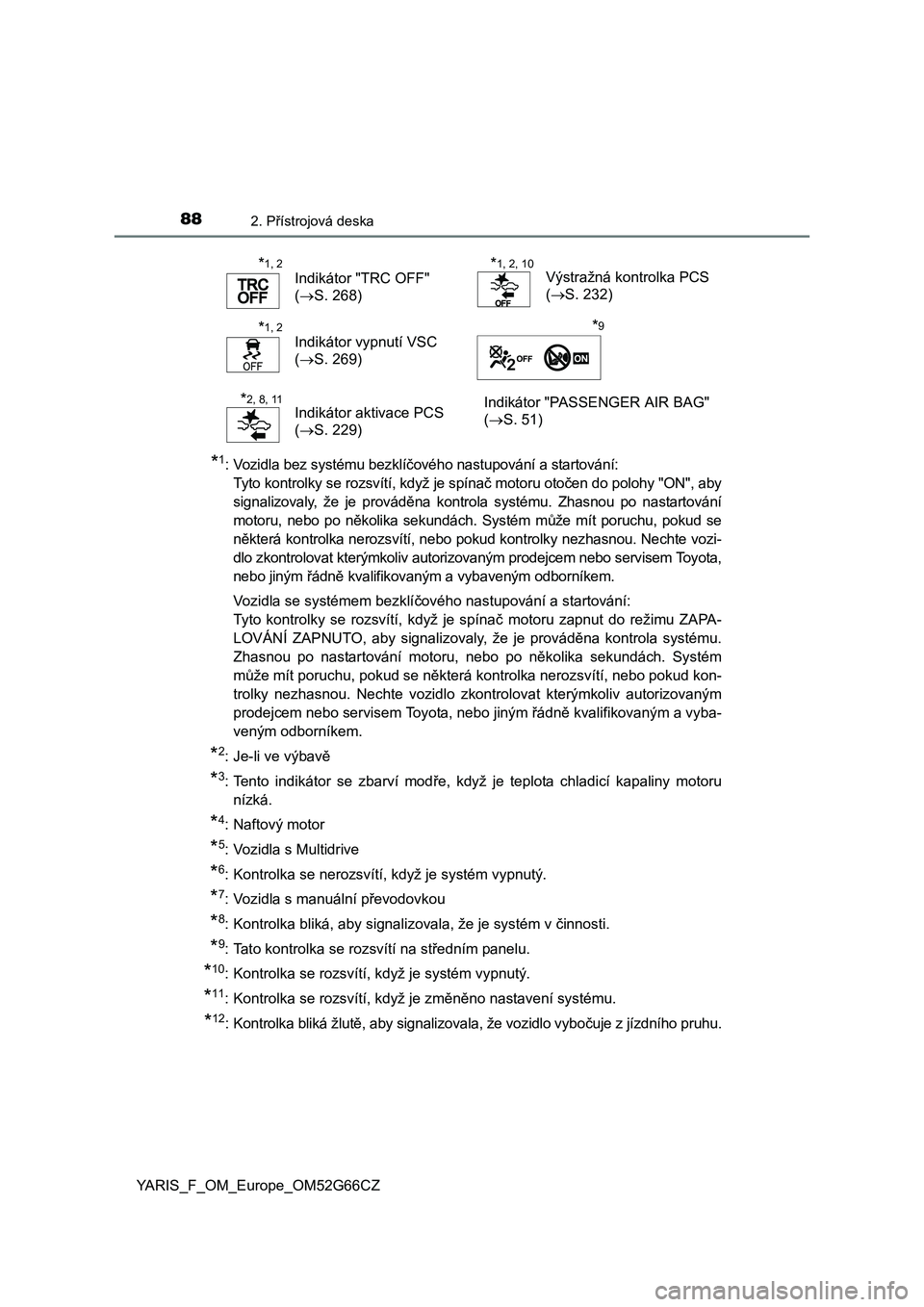

*1: Vozidla bez systému bezklíčového nastupování a startování:
Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON", aby
signalizovaly, že je prováděna kontrola systému. Zhasnou po nastartování
motoru, nebo po několika sekundách. Systém může mít poruchu, pokud se
některá kontrolka nerozsvítí, nebo pokud kontrolky nezhasnou. Nechte vozi-
dlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Vozidla se systémem bezklíčového nastupování a startování:
Tyto kontrolky se rozsvítí, když je spínač motoru zapnut do režimu ZAPA-
LOVÁNÍ ZAPNUTO, aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování motoru, nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kon-
trolky nezhasnou. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.
*2: Je-li ve výbavě
*3: Tento indikátor se zbarví modře, když je teplota chladicí kapaliny motoru
nízká.
*4: Naftový motor
*5: Vozidla s Multidrive
*6: Kontrolka se nerozsvítí, když je systém vypnutý.
*7: Vozidla s manuální převodovkou
*8: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*9: Tato kontrolka se rozsvítí na středním panelu.
*10: Kontrolka se rozsvítí, když je systém vypnutý.
*11: Kontrolka se rozsvítí, když je změněno nastavení systému.
*12: Kontrolka bliká žlutě, aby signalizovala, že vozidlo vybočuje z jízdního pruhu.
*1, 2
Indikátor "TRC OFF"
(S. 268)*1, 2, 10Výstražná kontrolka PCS
(S. 232)
*1, 2
Indikátor vypnutí VSC
(S. 269)
*9
*2, 8, 11Indikátor aktivace PCS
(S. 229)Indikátor "PASSENGER AIR BAG"
(S. 51)

892. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ

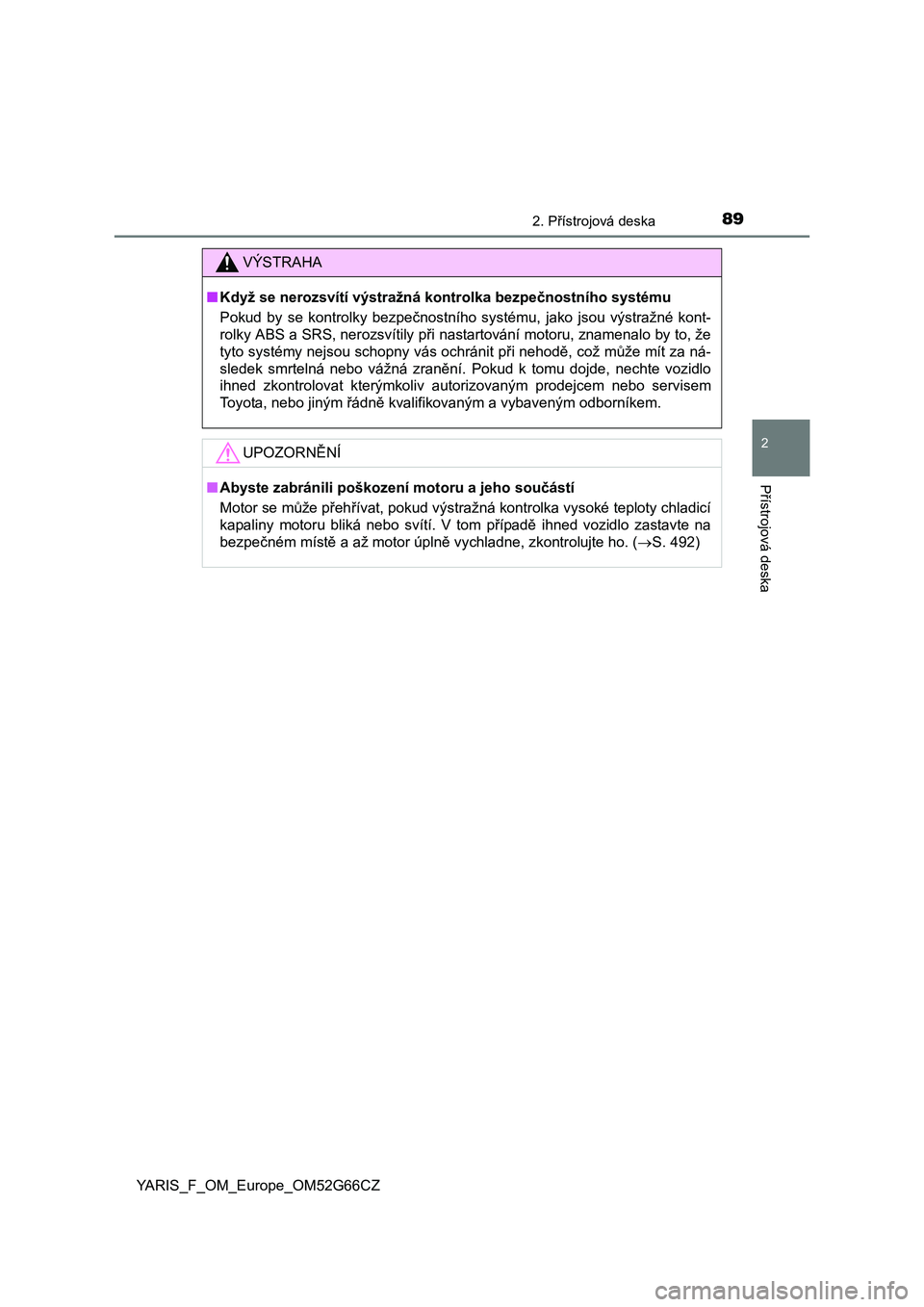

VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
Motor se může přehřívat, pokud výstražná kontrolka vysoké teploty chladicí
kapaliny motoru bliká nebo svítí. V tom případě ihned vozidlo zastavte na
bezpečném místě a až motor úplně vychladne, zkontrolujte ho. (S. 492)

902. Přístrojová deska
YARIS_F_OM_Europe_OM52G66CZ

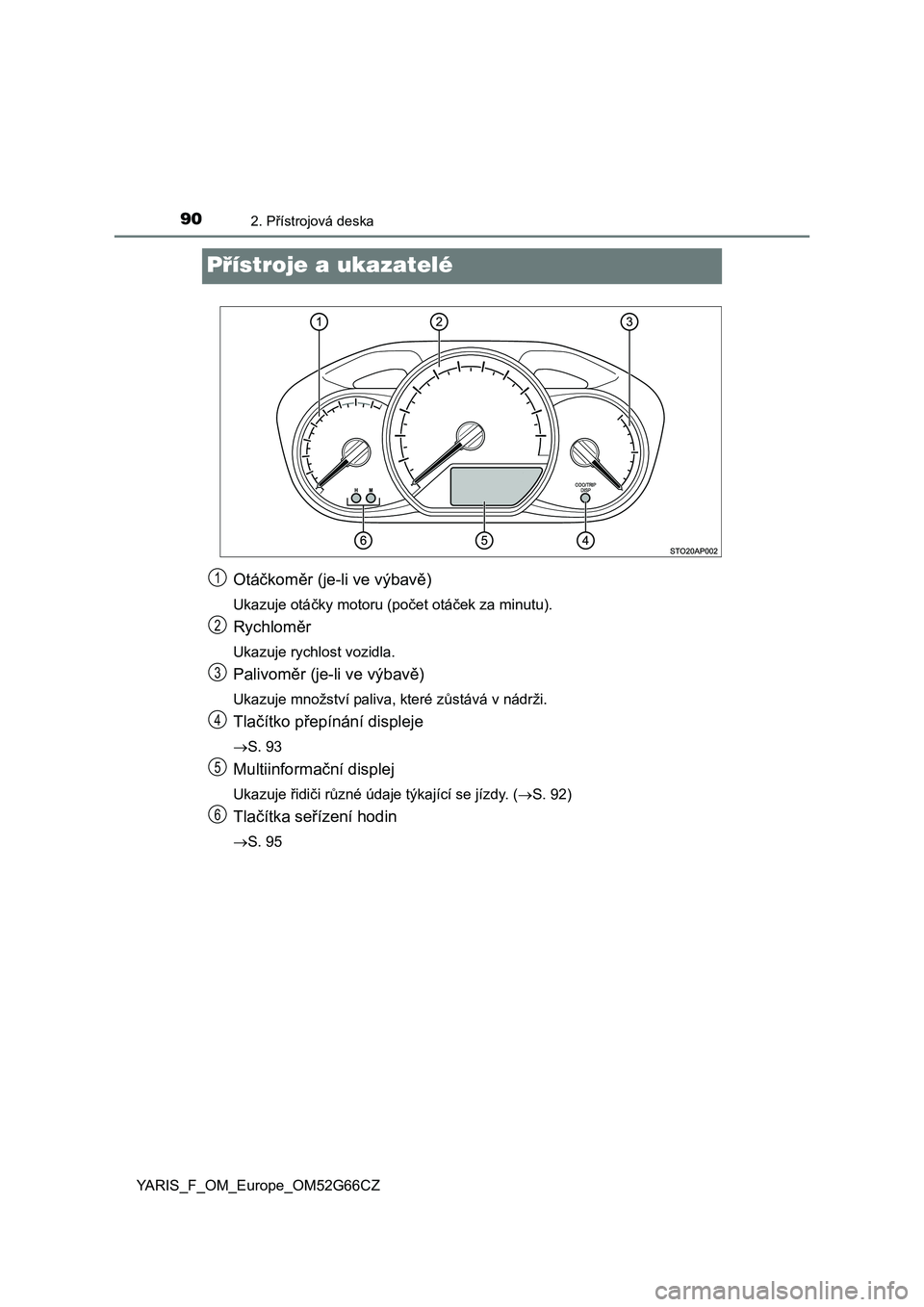

Přístroje a ukazatelé
Otáčkoměr (je-li ve výbavě)
Ukazuje otáčky motoru (počet otáček za minutu).
Rychloměr
Ukazuje rychlost vozidla.
Palivoměr (je-li ve výbavě)
Ukazuje množství paliva, které zůstává v nádrži.
Tlačítko přepínání displeje
S. 93
Multiinformační displej
Ukazuje řidiči různé údaje týkající se jízdy. (S. 92)
Tlačítka seřízení hodin
S. 95
1
2
3
4
5
6
