Page 441 of 632

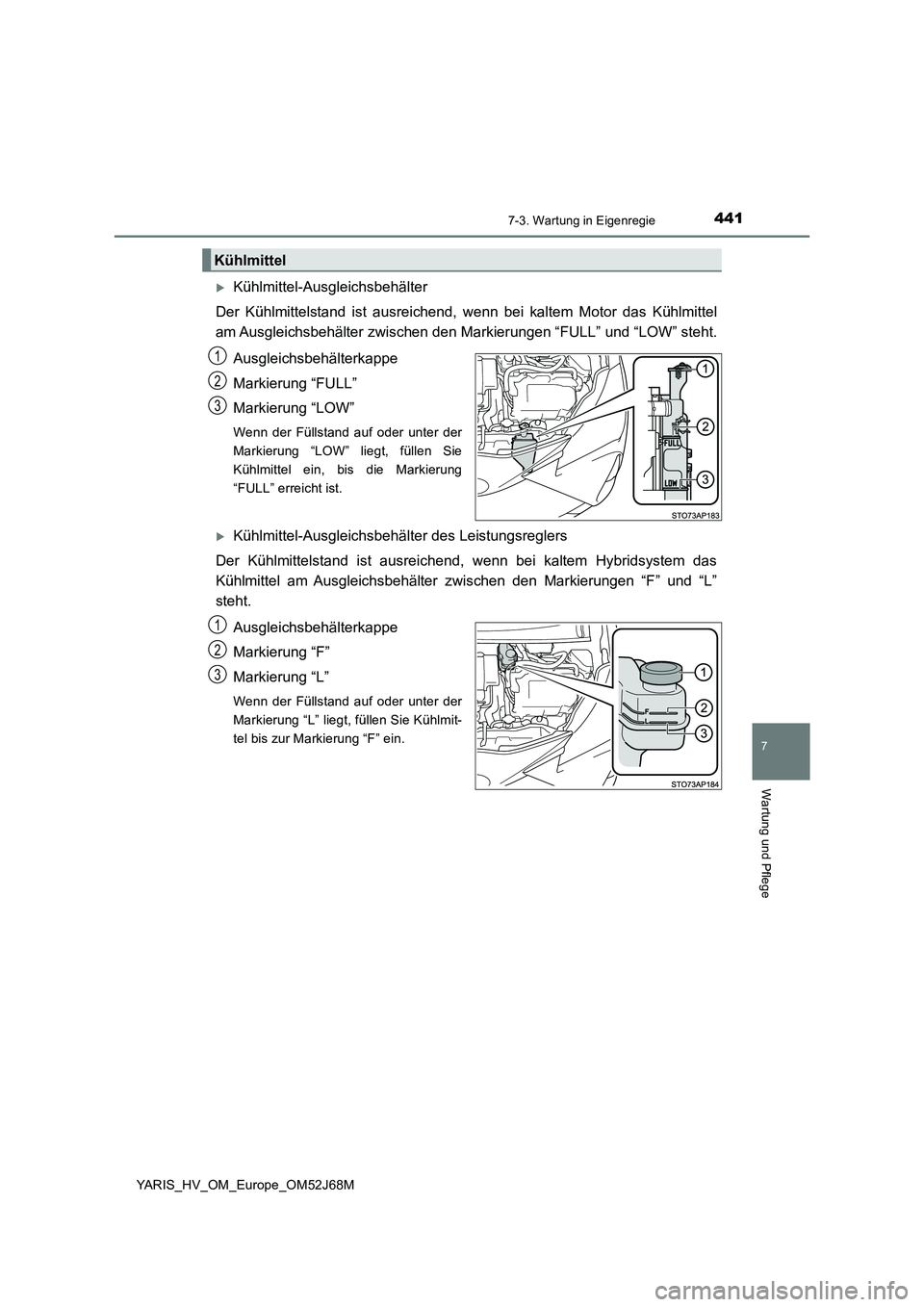

4417-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
Kühlmittel-Ausgleichsbehälter
Der Kühlmittelstand ist ausreichend, w enn bei kaltem Motor das Kühlmittel
am Ausgleichsbehälter zwischen den Markierungen “FULL” und “LOW” steht.
Ausgleichsbehälterkappe
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter der
Markierung “LOW” liegt, füllen Sie
Kühlmittel ein, bis die Markierung
“FULL” erreicht ist.
Kühlmittel-Ausgleichsbehäl ter des Leistungsreglers
Der Kühlmittelstand ist ausreichend, wenn bei kaltem Hybridsystem das
Kühlmittel am Ausgleichsbehälter zwischen den Markierungen “F” und “L”
steht.
Ausgleichsbehälterkappe
Markierung “F”
Markierung “L”
Wenn der Füllstand auf oder unter der
Markierung “L” liegt, füllen Sie Kühlmit-
tel bis zur Markierung “F” ein.
Kühlmittel
1
2
3
1
2
3
Page 442 of 632

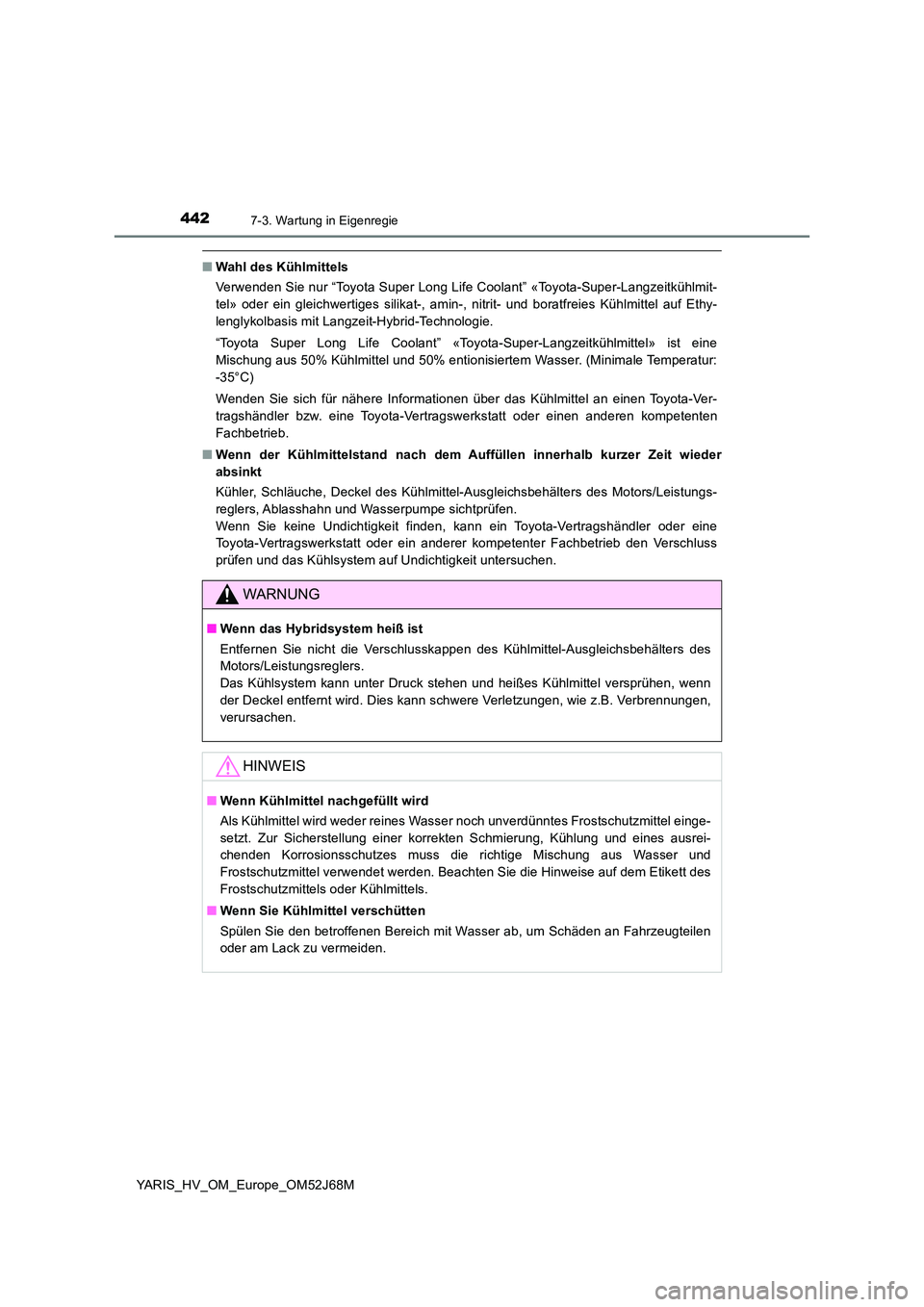

4427-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M
■Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» oder ein gleichwertiges silikat-, amin-, nitrit- und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit Langzeit-Hybrid-Technologie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser. (Minimale Temperatur:
-35°C)
Wenden Sie sich für nähere Informationen über das Kühlmittel an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb.
■ Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Kühler, Schläuche, Deckel des Kühlmittel-Ausgleichsbehälters des Motors/Leistungs-
reglers, Ablasshahn und Wasserpumpe sichtprüfen.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler oder eine
Toyota-Vertragswerkstatt oder ein anderer kompetenter Fachbetrieb den Verschluss
prüfen und das Kühlsystem auf Undichtigkeit untersuchen.
WARNUNG
■ Wenn das Hybridsystem heiß ist
Entfernen Sie nicht die Verschlusskappen des Kühlmittel-Ausgleichsbehälters des
Motors/Leistungsreglers.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn
der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B. Verbrennungen,
verursachen.
HINWEIS
■ Wenn Kühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmittel einge-
setzt. Zur Sicherstellung einer korrekten Schmierung, Kühlung und eines ausrei-
chenden Korrosionsschutzes muss die richtige Mischung aus Wasser und
Frostschutzmittel verwendet werden. Beachten Sie die Hinweise auf dem Etikett des
Frostschutzmittels oder Kühlmittels.
■ Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugteilen
oder am Lack zu vermeiden.
Page 443 of 632

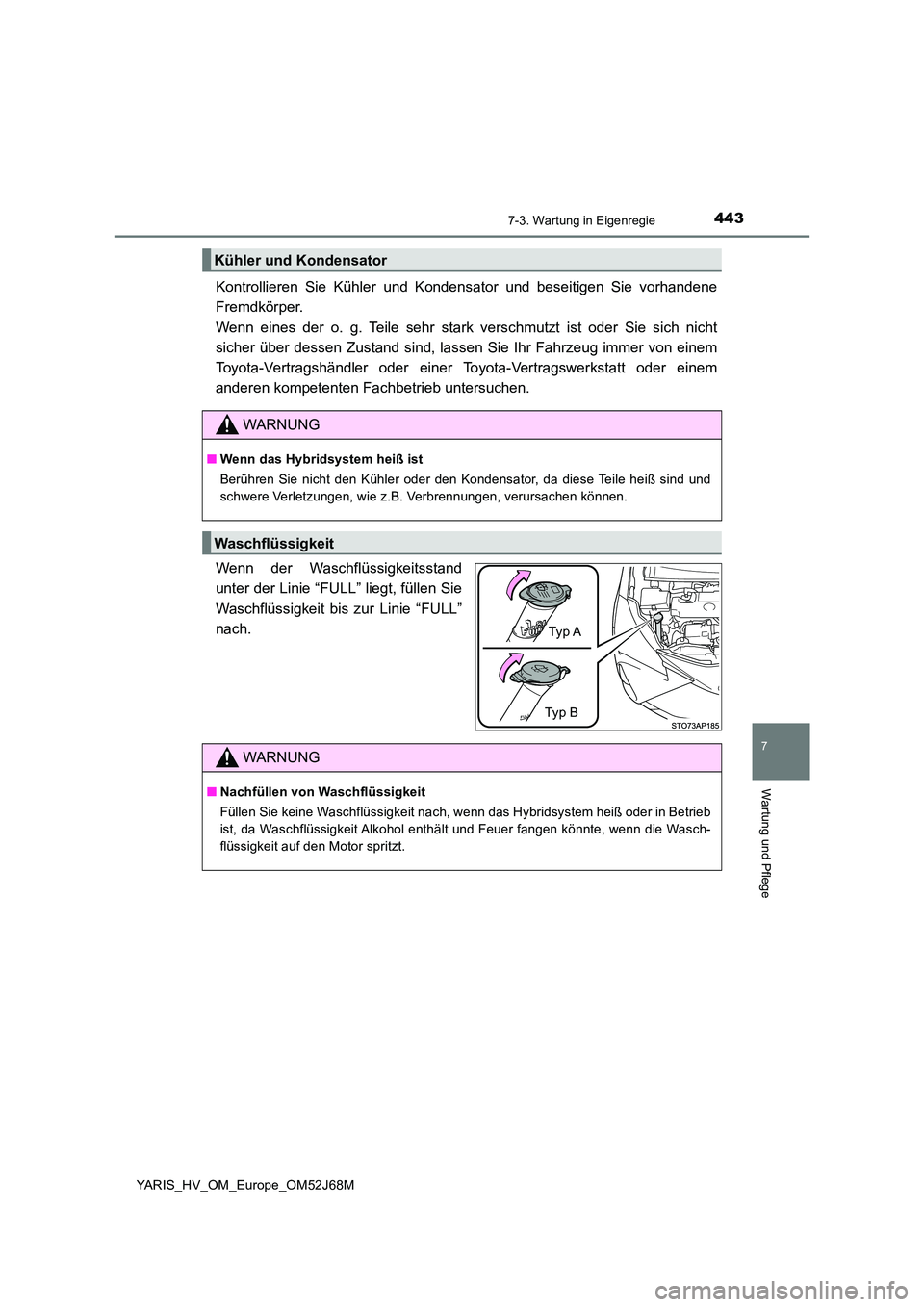

4437-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
Kontrollieren Sie Kühler und Kondensator und beseitigen Sie vorhandene
Fremdkörper.
Wenn eines der o. g. Teile sehr stark verschmutzt ist oder Sie sich nicht
sicher über dessen Zustand sind, lassen Sie Ihr Fahrzeug immer von einem
Toyota-Vertragshändler oder einer To yota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb untersuchen.
Wenn der Waschflüssigkeitsstand
unter der Linie “FULL” liegt, füllen Sie
Waschflüssigkeit bis zur Linie “FULL”
nach.
Kühler und Kondensator
WARNUNG
■ Wenn das Hybridsystem heiß ist
Berühren Sie nicht den Kühler oder den Kondensator, da diese Teile heiß sind und
schwere Verletzungen, wie z.B. Verbrennungen, verursachen können.
Waschflüssigkeit
Ty p B
Ty p A
WARNUNG
■ Nachfüllen von Waschflüssigkeit
Füllen Sie keine Waschflüssigkeit nach, wenn das Hybridsystem heiß oder in Betrieb
ist, da Waschflüssigkeit Alkohol enthält und Feuer fangen könnte, wenn die Wasch-
flüssigkeit auf den Motor spritzt.
Page 444 of 632

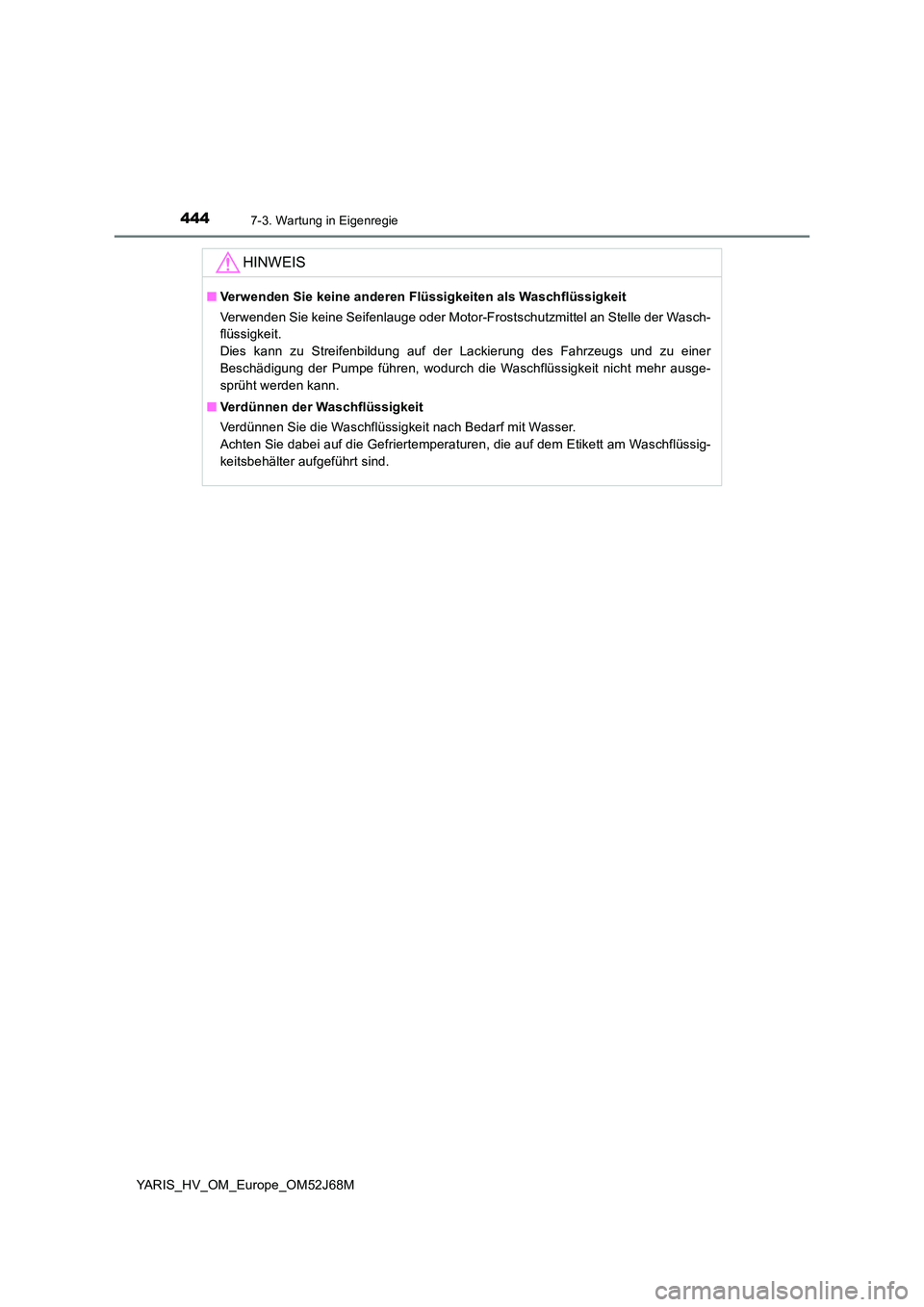

4447-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder Motor-Frostschutzmittel an Stelle der Wasch-
flüssigkeit.
Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs und zu einer
Beschädigung der Pumpe führen, wodurch die Waschflüssigkeit nicht mehr ausge-
sprüht werden kann.
■ Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Achten Sie dabei auf die Gefriertemperaturen, die auf dem Etikett am Waschflüssig-
keitsbehälter aufgeführt sind.
Page 445 of 632

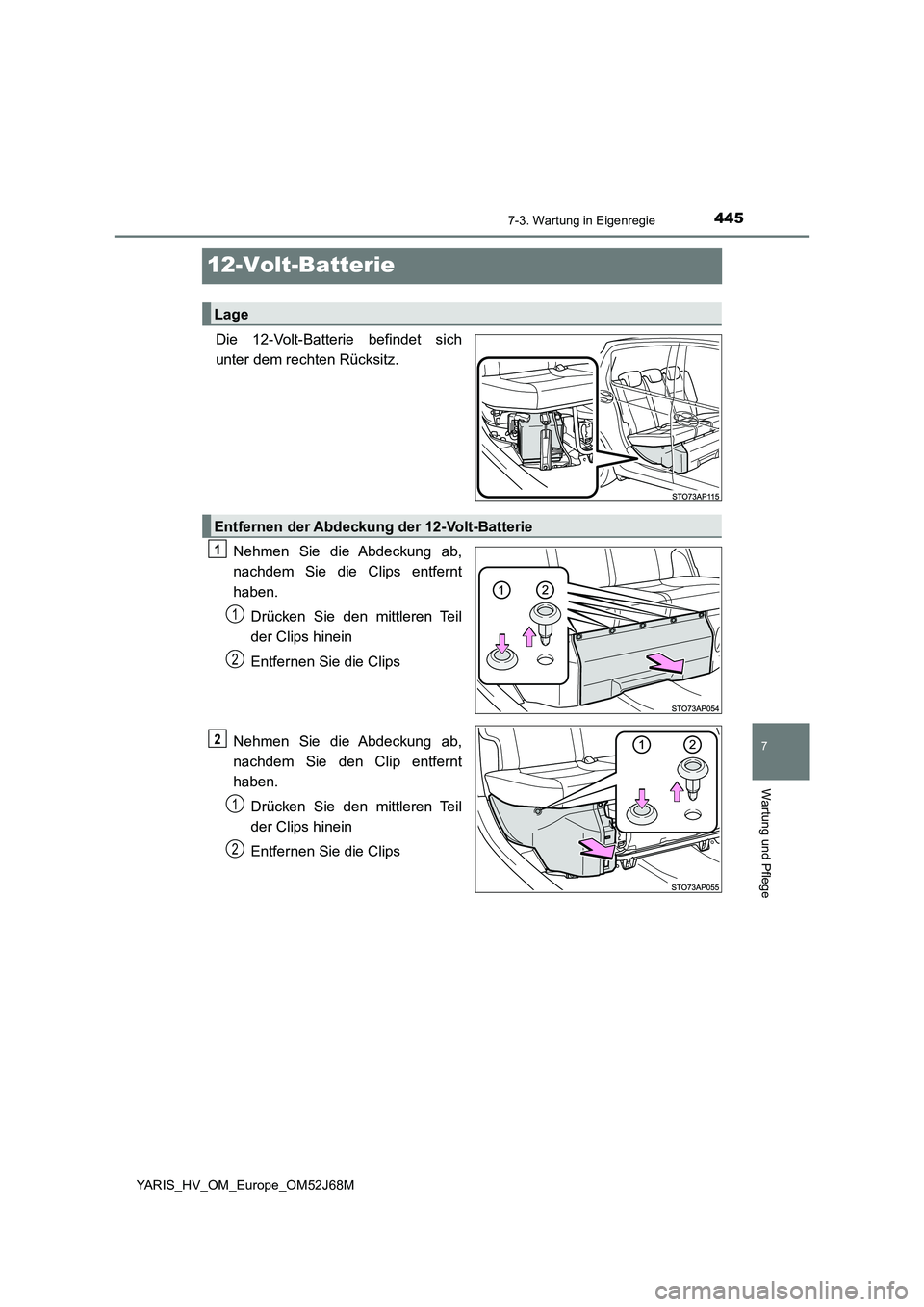

4457-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
12-Volt-Batterie
Die 12-Volt-Batterie befindet sich
unter dem rechten Rücksitz.
Nehmen Sie die Abdeckung ab,
nachdem Sie die Clips entfernt
haben.
Drücken Sie den mittleren Teil
der Clips hinein
Entfernen Sie die Clips
Nehmen Sie die Abdeckung ab,
nachdem Sie den Clip entfernt
haben.
Drücken Sie den mittleren Teil
der Clips hinein
Entfernen Sie die Clips
Lage
Entfernen der Abdeckung der 12-Volt-Batterie
1
1
2
2
1
2
Page 446 of 632

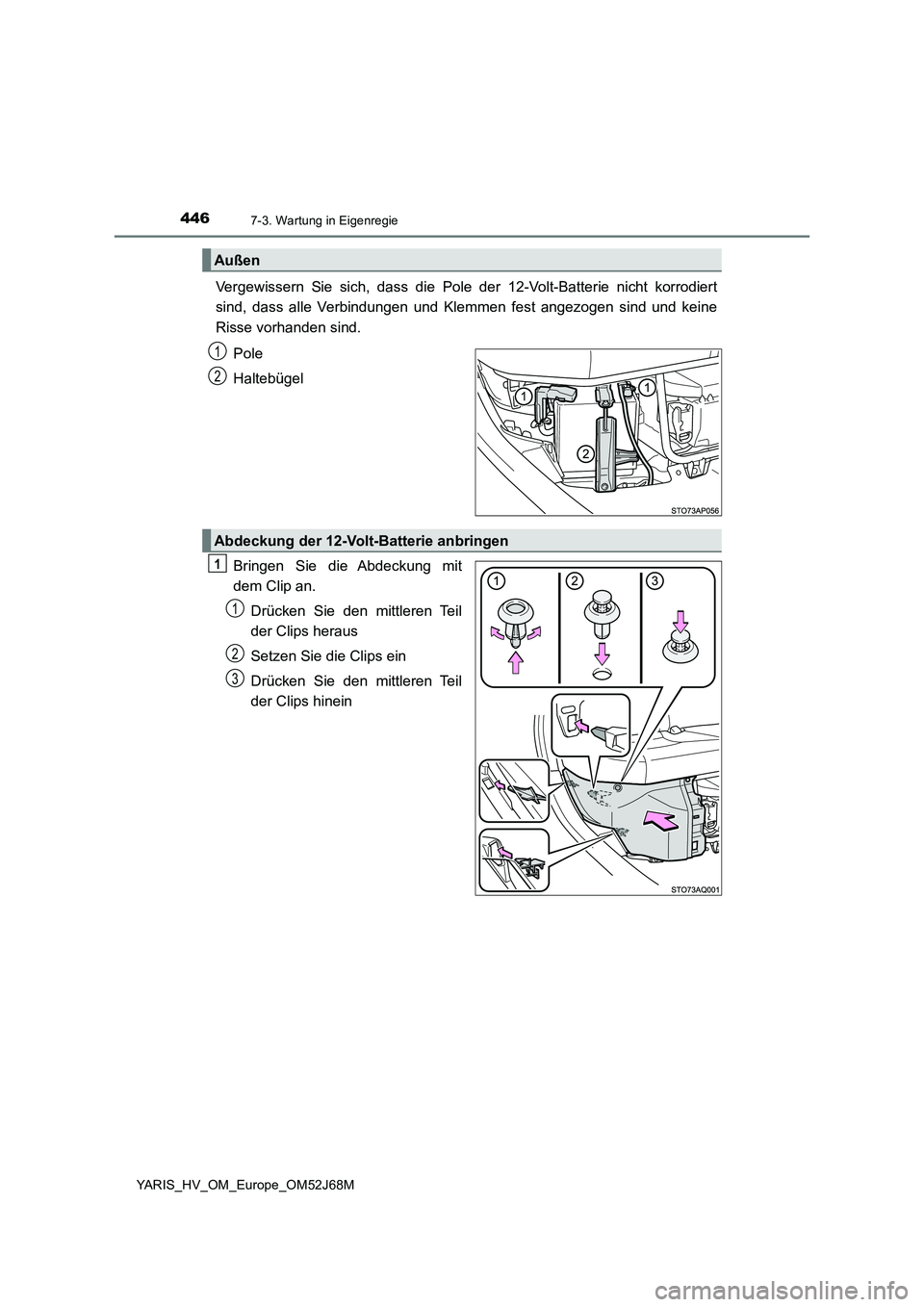

4467-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M
Vergewissern Sie sich, dass die Pole der 12-Volt-Batterie nicht korrodiert
sind, dass alle Verbindungen und Klemmen fest angezogen sind und keine
Risse vorhanden sind.
Pole
Haltebügel
Bringen Sie die Abdeckung mit
dem Clip an.
Drücken Sie den mittleren Teil
der Clips heraus
Setzen Sie die Clips ein
Drücken Sie den mittleren Teil
der Clips hinein
Außen
1
2
Abdeckung der 12-Volt-Batterie anbringen
1
1
2
3
Page 447 of 632

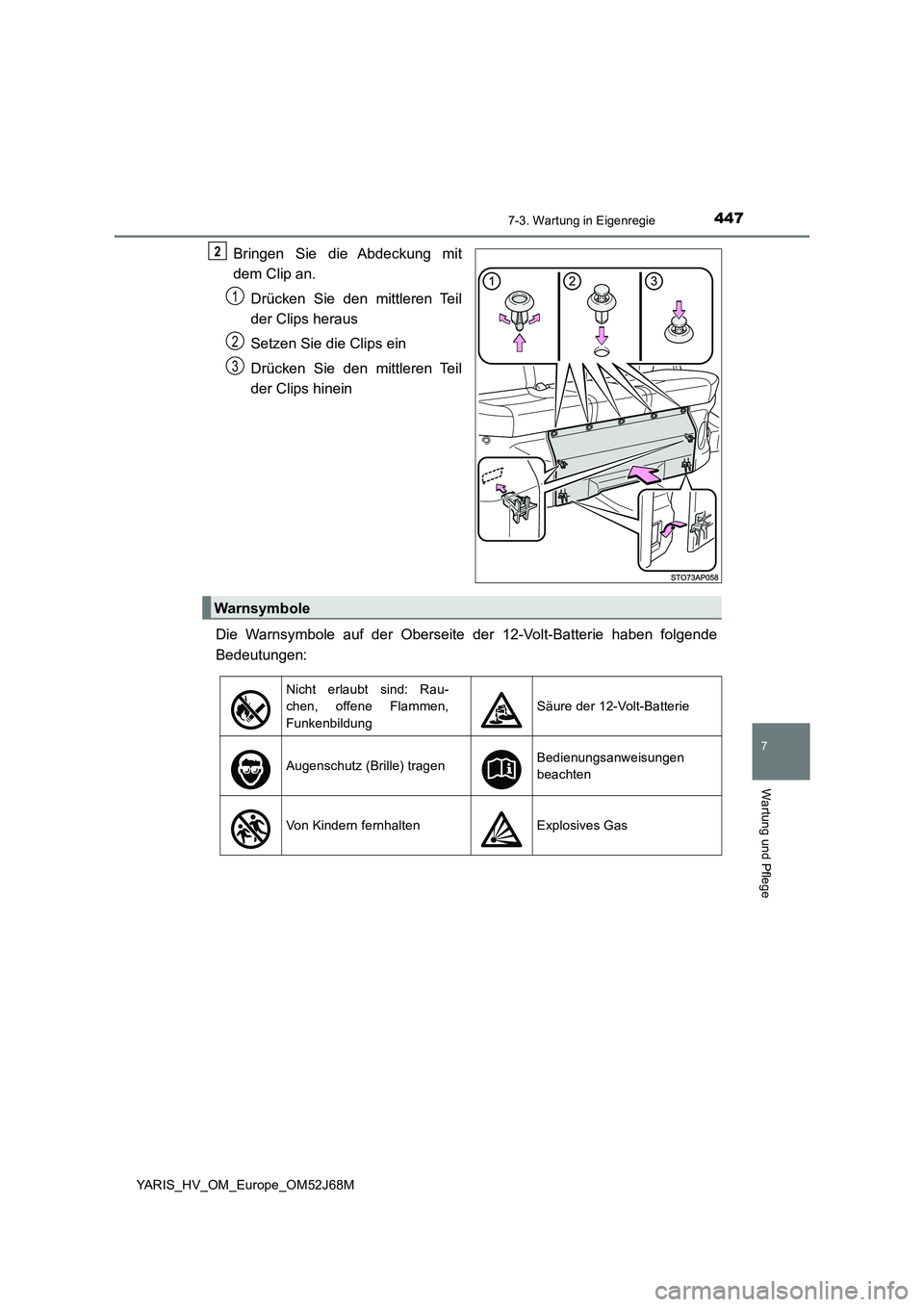

4477-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
Bringen Sie die Abdeckung mit
dem Clip an.
Drücken Sie den mittleren Teil
der Clips heraus
Setzen Sie die Clips ein
Drücken Sie den mittleren Teil
der Clips hinein
Die Warnsymbole auf der Oberseite der 12-Volt-Batterie haben folgende
Bedeutungen:
2
1
2
3
Warnsymbole
Nicht erlaubt sind: Rau-
chen, offene Flammen,
Funkenbildung
Säure der 12-Volt-Batterie
Augenschutz (Brille) tragenBedienungsanweisungen
beachten
Von Kindern fernhaltenExplosives Gas
Page 448 of 632

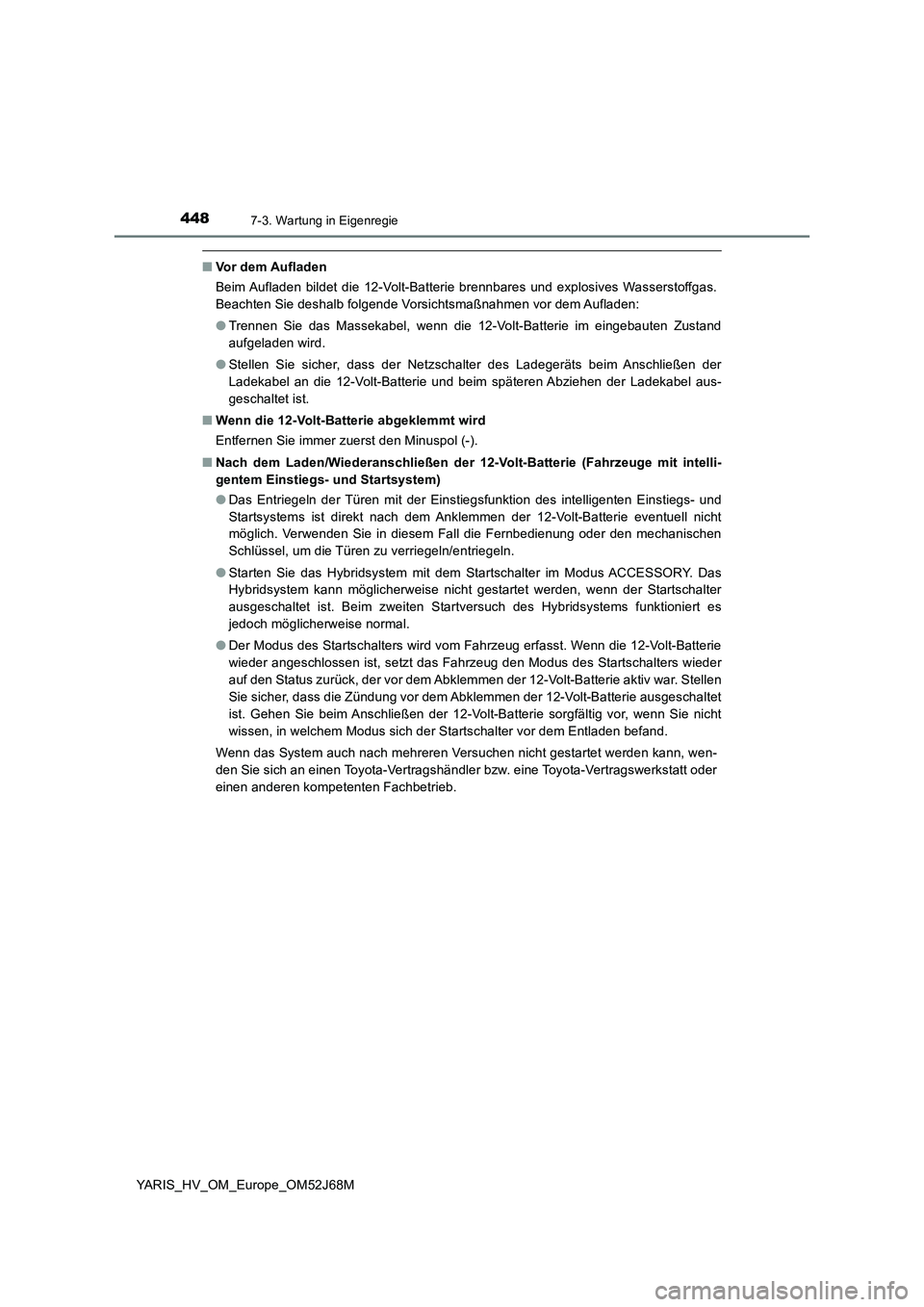

4487-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M
■Vor dem Aufladen
Beim Aufladen bildet die 12-Volt-Batterie brennbares und explosives Wasserstoffgas.
Beachten Sie deshalb folgende Vorsichtsmaßnahmen vor dem Aufladen:
●Trennen Sie das Massekabel, wenn die 12-Volt-Batterie im eingebauten Zustand
aufgeladen wird.
●Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschließen der
Ladekabel an die 12-Volt-Batterie und beim späteren Abziehen der Ladekabel aus-
geschaltet ist.
■Wenn die 12-Volt-Batterie abgeklemmt wird
Entfernen Sie immer zuerst den Minuspol (-).
■Nach dem Laden/Wiederanschließen der 12-Volt-Batterie (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem)
●Das Entriegeln der Türen mit der Einstiegsfunktion des intelligenten Einstiegs- und
Startsystems ist direkt nach dem Anklemmen der 12-Volt-Batterie eventuell nicht
möglich. Verwenden Sie in diesem Fall die Fernbedienung oder den mechanischen
Schlüssel, um die Türen zu verriegeln/entriegeln.
●Starten Sie das Hybridsystem mit dem Startschalter im Modus ACCESSORY. Das
Hybridsystem kann möglicherweise nicht gestartet werden, wenn der Startschalter
ausgeschaltet ist. Beim zweiten Startversuch des Hybridsystems funktioniert es
jedoch möglicherweise normal.
●Der Modus des Startschalters wird vom Fahrzeug erfasst. Wenn die 12-Volt-Batterie
wieder angeschlossen ist, setzt das Fahrzeug den Modus des Startschalters wieder
auf den Status zurück, der vor dem Abklemmen der 12-Volt-Batterie aktiv war. Stellen
Sie sicher, dass die Zündung vor dem Abklemmen der 12-Volt-Batterie ausgeschaltet
ist. Gehen Sie beim Anschließen der 12-Volt-Batterie sorgfältig vor, wenn Sie nicht
wissen, in welchem Modus sich der Startschalter vor dem Entladen befand.
Wenn das System auch nach mehreren Versuchen nicht gestartet werden kann, wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb.
Page 449 of 632

4497-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M

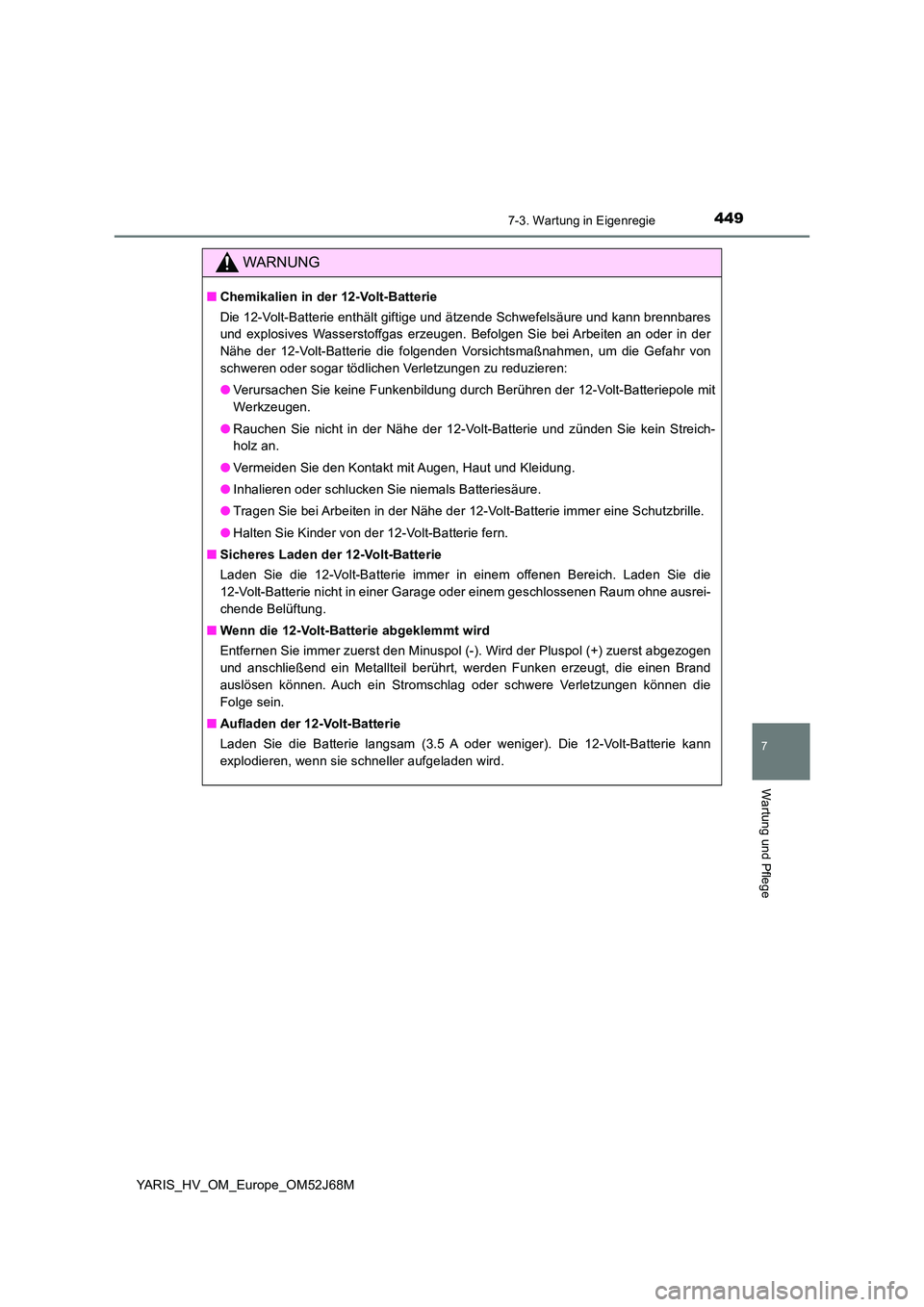

WARNUNG
■Chemikalien in der 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Schwefelsäure und kann brennbares
und explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an oder in der
Nähe der 12-Volt-Batterie die folgenden Vorsichtsmaßnahmen, um die Gefahr von
schweren oder sogar tödlichen Verletzungen zu reduzieren:
● Verursachen Sie keine Funkenbildung durch Berühren der 12-Volt-Batteriepole mit
Werkzeugen.
● Rauchen Sie nicht in der Nähe der 12-Volt-Batterie und zünden Sie kein Streich-
holz an.
● Vermeiden Sie den Kontakt mit Augen, Haut und Kleidung.
● Inhalieren oder schlucken Sie niemals Batteriesäure.
● Tragen Sie bei Arbeiten in der Nähe der 12-Volt-Batterie immer eine Schutzbrille.
● Halten Sie Kinder von der 12-Volt-Batterie fern.
■ Sicheres Laden der 12-Volt-Batterie
Laden Sie die 12-Volt-Batterie immer in einem offenen Bereich. Laden Sie die
12-Volt-Batterie nicht in einer Garage oder einem geschlossenen Raum ohne ausrei-
chende Belüftung.
■ Wenn die 12-Volt-Batterie abgeklemmt wird
Entfernen Sie immer zuerst den Minuspol (-). Wird der Pluspol (+) zuerst abgezogen
und anschließend ein Metallteil berührt, werden Funken erzeugt, die einen Brand
auslösen können. Auch ein Stromschlag oder schwere Verletzungen können die
Folge sein.
■ Aufladen der 12-Volt-Batterie
Laden Sie die Batterie langsam (3.5 A oder weniger). Die 12-Volt-Batterie kann
explodieren, wenn sie schneller aufgeladen wird.
Page 450 of 632

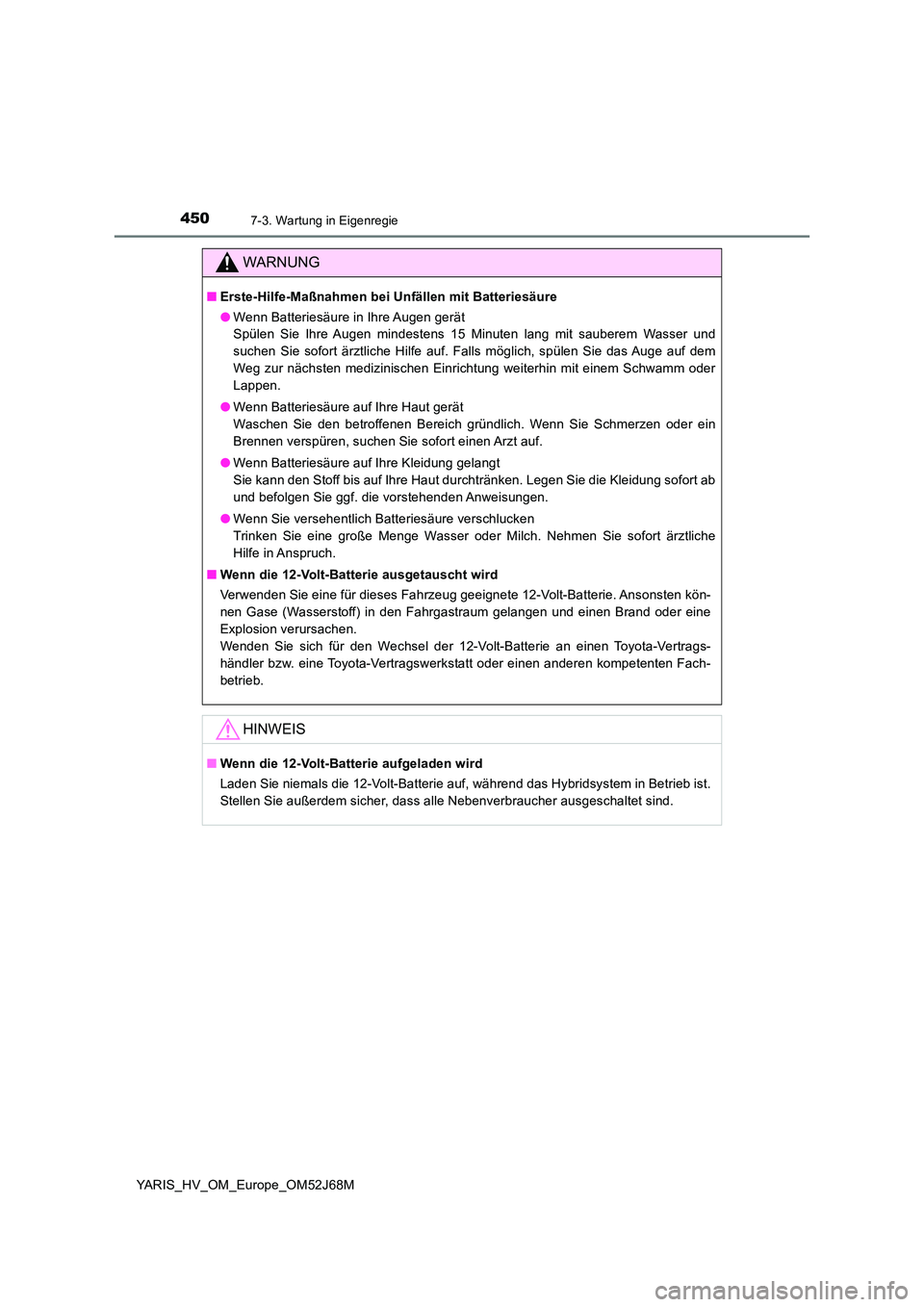

4507-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
■Erste-Hilfe-Maßnahmen bei Unfällen mit Batteriesäure
● Wenn Batteriesäure in Ihre Augen gerät
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit sauberem Wasser und
suchen Sie sofort ärztliche Hilfe auf. Falls möglich, spülen Sie das Auge auf dem
Weg zur nächsten medizinischen Einrichtung weiterhin mit einem Schwamm oder
Lappen.
● Wenn Batteriesäure auf Ihre Haut gerät
Waschen Sie den betroffenen Bereich gründlich. Wenn Sie Schmerzen oder ein
Brennen verspüren, suchen Sie sofort einen Arzt auf.
● Wenn Batteriesäure auf Ihre Kleidung gelangt
Sie kann den Stoff bis auf Ihre Haut durchtränken. Legen Sie die Kleidung sofort ab
und befolgen Sie ggf. die vorstehenden Anweisungen.
● Wenn Sie versehentlich Batteriesäure verschlucken
Trinken Sie eine große Menge Wasser oder Milch. Nehmen Sie sofort ärztliche
Hilfe in Anspruch.
■ Wenn die 12-Volt-Batterie ausgetauscht wird
Verwenden Sie eine für dieses Fahrzeug geeignete 12-Volt-Batterie. Ansonsten kön-
nen Gase (Wasserstoff) in den Fahrgastraum gelangen und einen Brand oder eine
Explosion verursachen.
Wenden Sie sich für den Wechsel der 12-Volt-Batterie an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fach-
betrieb.
HINWEIS
■ Wenn die 12-Volt-Batterie aufgeladen wird
Laden Sie niemals die 12-Volt-Batterie auf, während das Hybridsystem in Betrieb ist.
Stellen Sie außerdem sicher, dass alle Nebenverbraucher ausgeschaltet sind.
