TOYOTA YARIS HATCHBACK 2017 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2017, Model line: YARIS HATCHBACK, Model: TOYOTA YARIS HATCHBACK 2017Pages: 632, PDF-Größe: 42.99 MB

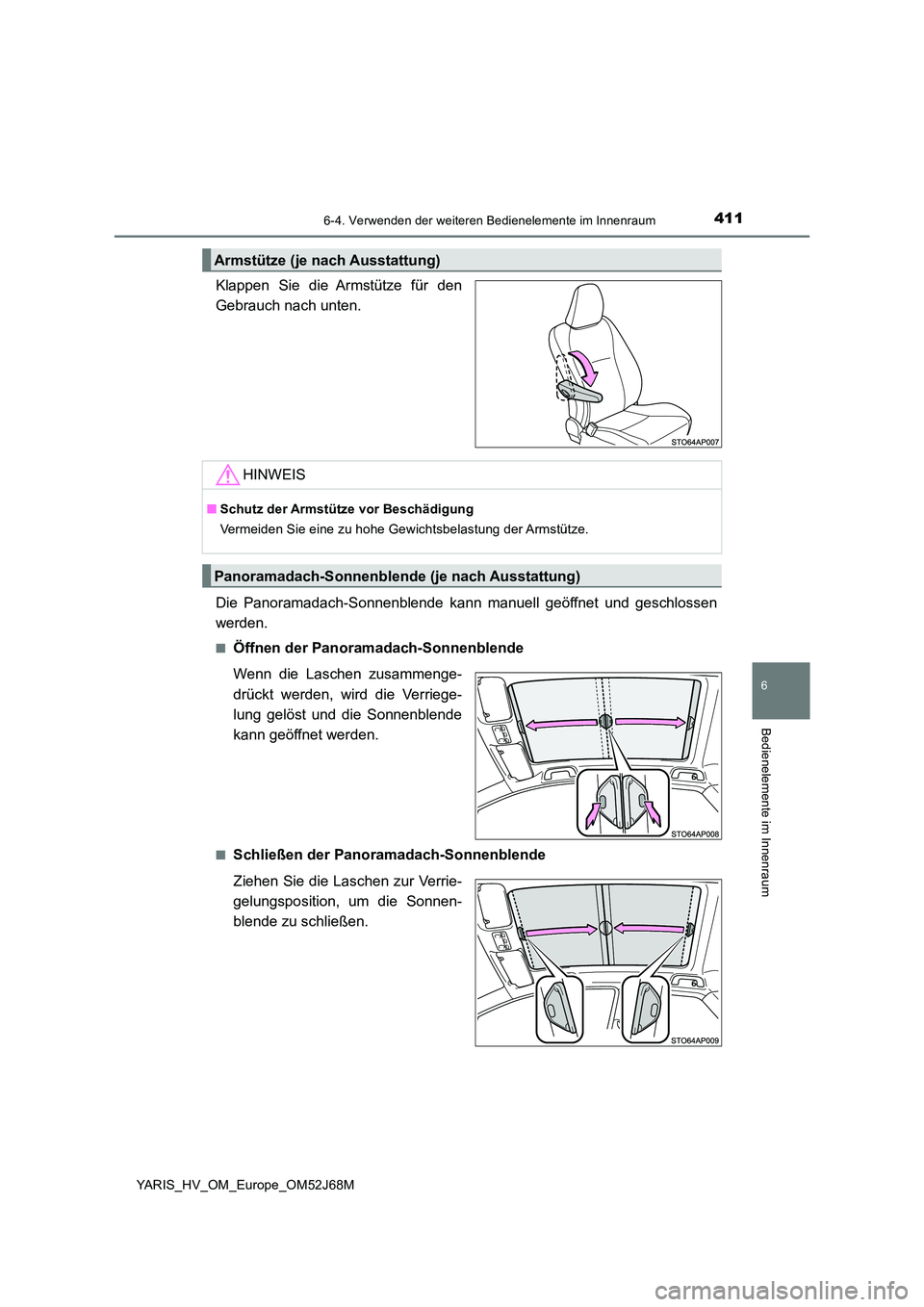

Page 411 of 632

4116-4. Verwenden der weiteren Bedienelemente im Innenraum
6
Bedienelemente im Innenraum
YARIS_HV_OM_Europe_OM52J68M
Klappen Sie die Armstütze für den
Gebrauch nach unten.
Die Panoramadach-Sonnenblende kann manuell geöffnet und geschlossen
werden.
■Öffnen der Panoramadach-Sonnenblende
Wenn die Laschen zusammenge-
drückt werden, wird die Verriege-
lung gelöst und die Sonnenblende
kann geöffnet werden.
■Schließen der Panoramadach-Sonnenblende
Ziehen Sie die Laschen zur Verrie-
gelungsposition, um die Sonnen-
blende zu schließen.
Armstütze (je nach Ausstattung)
HINWEIS
■ Schutz der Armstütze vor Beschädigung
Vermeiden Sie eine zu hohe Gewichtsbelastung der Armstütze.
Panoramadach-Sonnenblende (je nach Ausstattung)

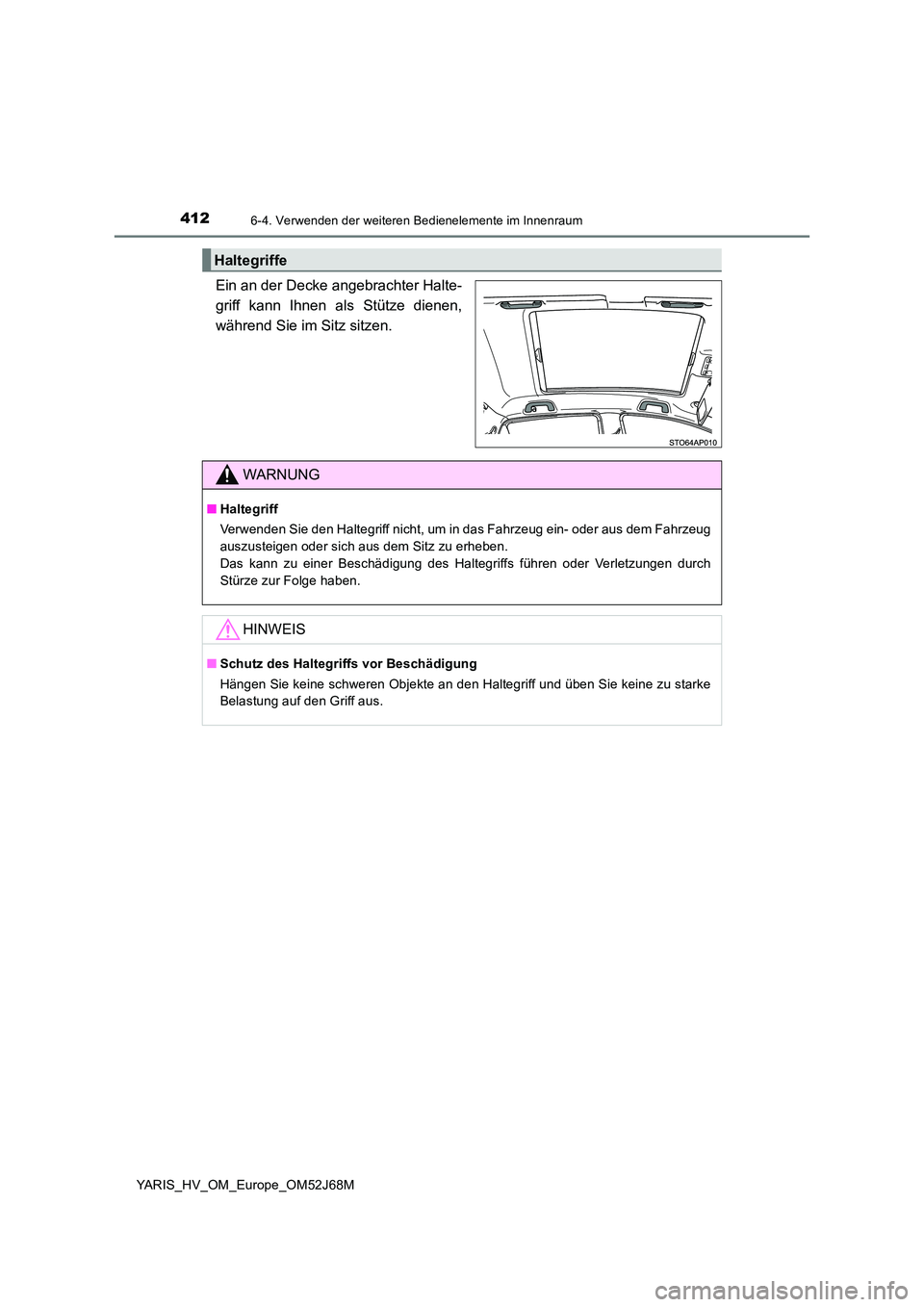

Page 412 of 632

4126-4. Verwenden der weiteren Bedienelemente im Innenraum
YARIS_HV_OM_Europe_OM52J68M
Ein an der Decke angebrachter Halte-
griff kann Ihnen als Stütze dienen,
während Sie im Sitz sitzen.
Haltegriffe
WARNUNG
■ Haltegriff
Verwenden Sie den Haltegriff nicht, um in das Fahrzeug ein- oder aus dem Fahrzeug
auszusteigen oder sich aus dem Sitz zu erheben.
Das kann zu einer Beschädigung des Haltegriffs führen oder Verletzungen durch
Stürze zur Folge haben.
HINWEIS
■ Schutz des Haltegriffs vor Beschädigung
Hängen Sie keine schweren Objekte an den Haltegriff und üben Sie keine zu starke
Belastung auf den Griff aus.

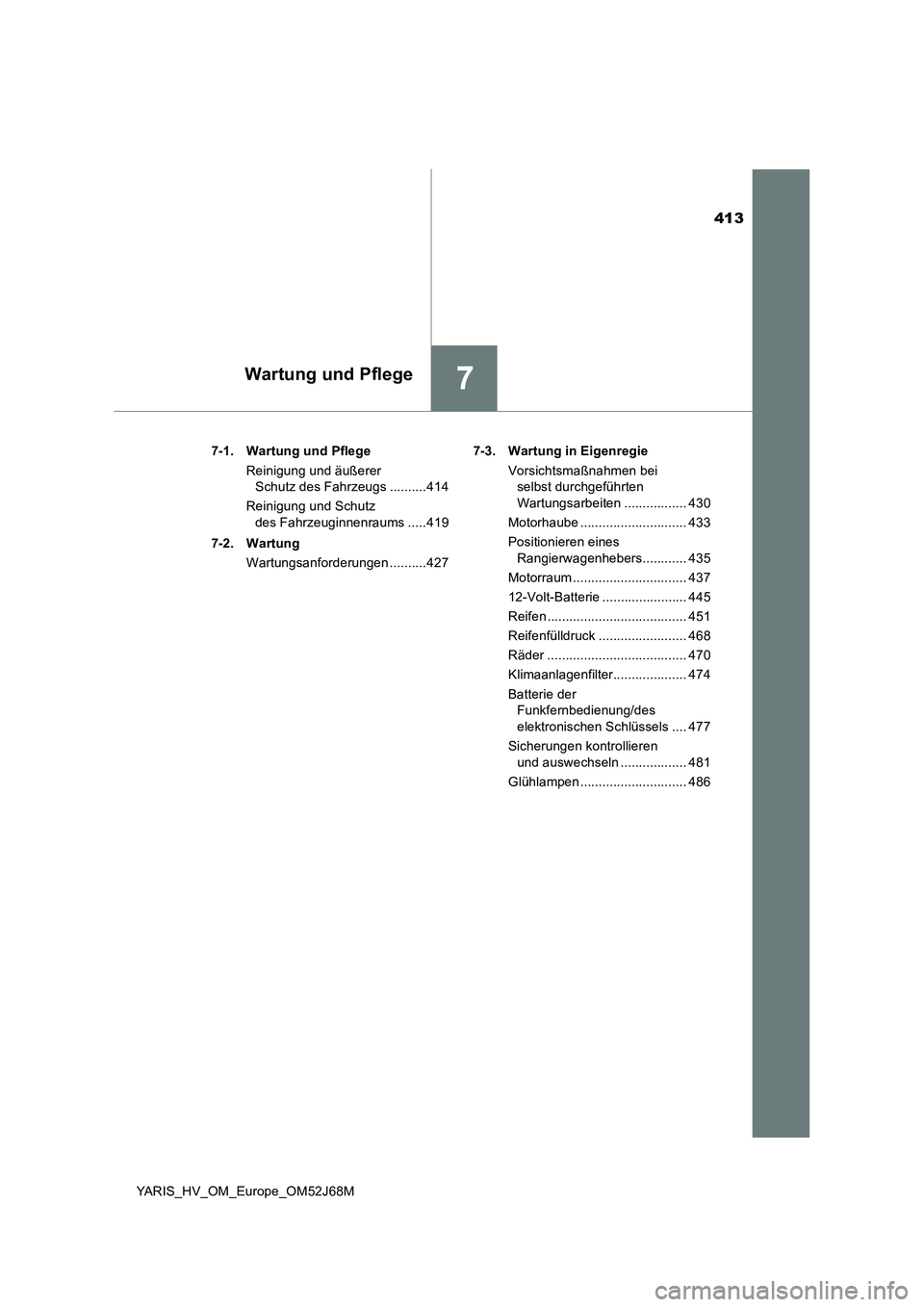

Page 413 of 632

413
7Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M7-1. Wartung und Pflege
Reinigung und äußerer
Schutz des Fahrzeugs ..........414
Reinigung und Schutz
des Fahrzeuginnenraums .....419
7-2. Wartung
Wartungsanforderungen ..........4277-3. Wartung in Eigenregie
Vorsichtsmaßnahmen bei
selbst durchgeführten
Wartungsarbeiten ................. 430
Motorhaube ............................. 433
Positionieren eines
Rangierwagenhebers............ 435
Motorraum ............................... 437
12-Volt-Batterie ....................... 445
Reifen ...................................... 451
Reifenfülldruck ........................ 468
Räder ...................................... 470
Klimaanlagenfilter.................... 474
Batterie der
Funkfernbedienung/des
elektronischen Schlüssels .... 477
Sicherungen kontrollieren
und auswechseln .................. 481
Glühlampen ............................. 486

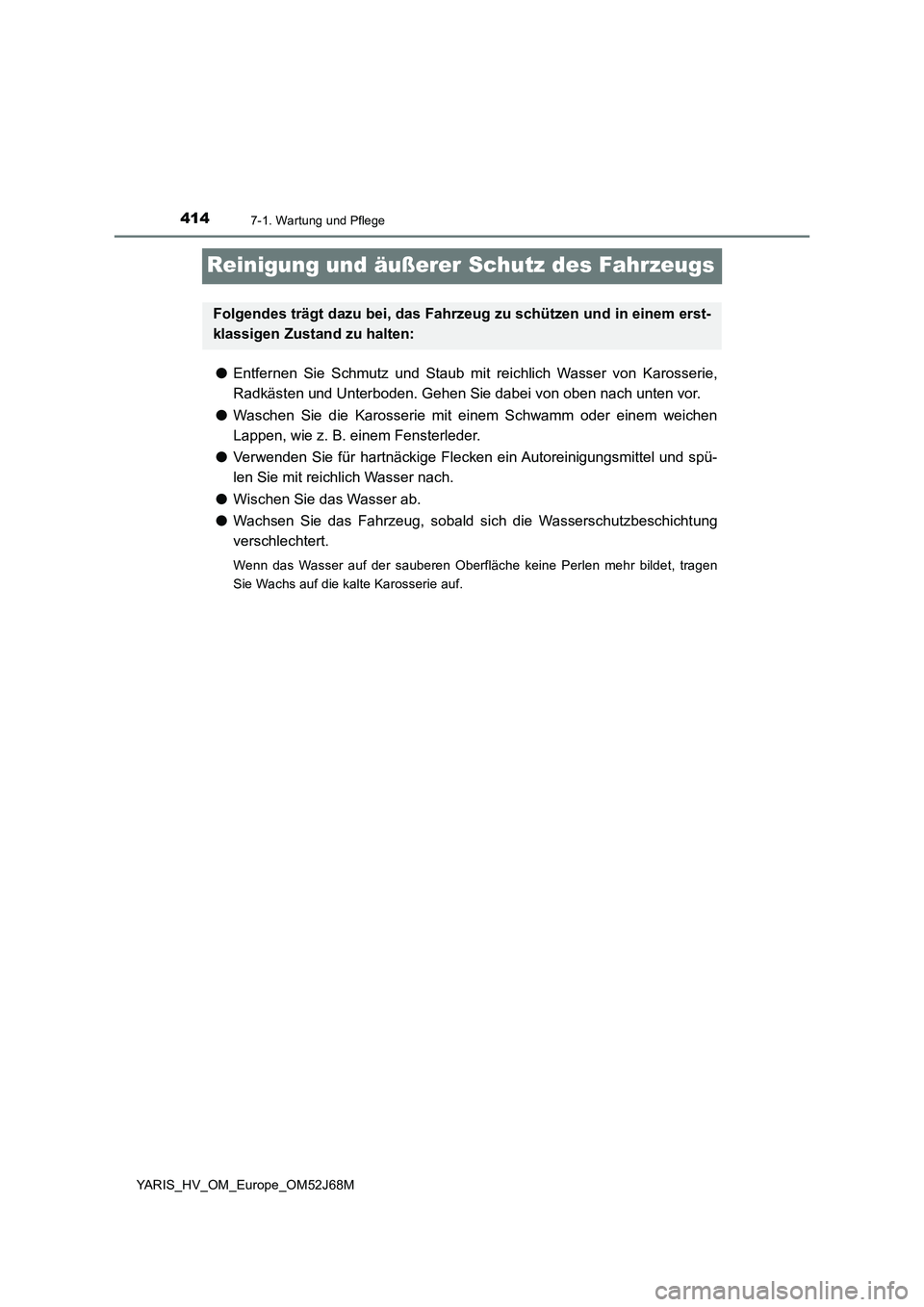

Page 414 of 632

4147-1. Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
Reinigung und äußerer Schutz des Fahrzeugs
●Entfernen Sie Schmutz und Staub mit reichlich Wasser von Karosserie,
Radkästen und Unterboden. Gehen Sie dabei von oben nach unten vor.
●Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Lappen, wie z. B. einem Fensterleder.
●Verwenden Sie für hartnäckige Flecken ein Autoreinigungsmittel und spü-
len Sie mit reichlich Wasser nach.
●Wischen Sie das Wasser ab.
●Wachsen Sie das Fahrzeug, sobald sich die Wasserschutzbeschichtung
verschlechtert.
Wenn das Wasser auf der sauberen Oberfläche keine Perlen mehr bildet, tragen
Sie Wachs auf die kalte Karosserie auf.
Folgendes trägt dazu bei, das Fahrzeug zu schützen und in einem erst-
klassigen Zustand zu halten:

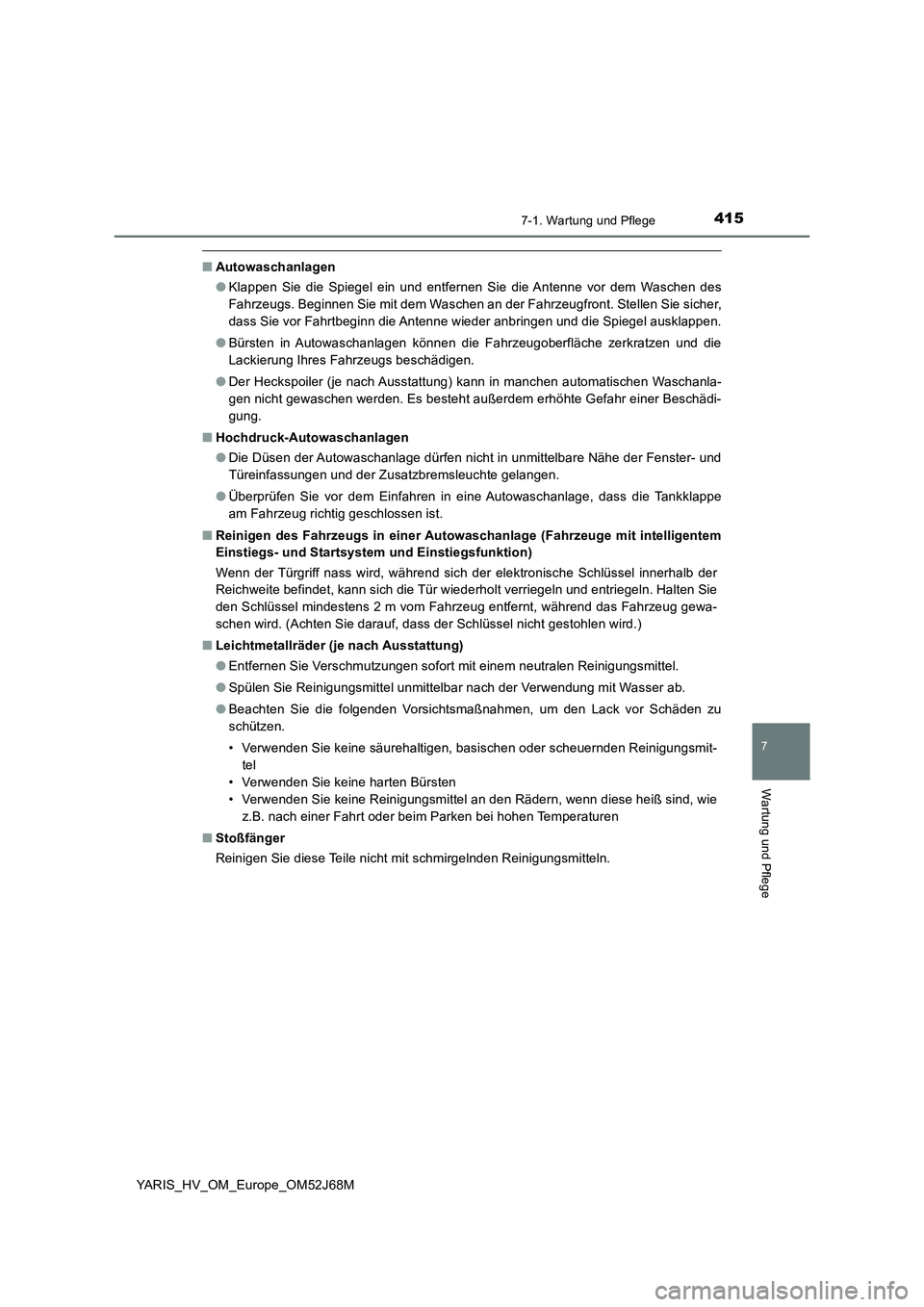

Page 415 of 632

4157-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
■Autowaschanlagen
●Klappen Sie die Spiegel ein und entfernen Sie die Antenne vor dem Waschen des
Fahrzeugs. Beginnen Sie mit dem Waschen an der Fahrzeugfront. Stellen Sie sicher,
dass Sie vor Fahrtbeginn die Antenne wieder anbringen und die Spiegel ausklappen.
●Bürsten in Autowaschanlagen können die Fahrzeugoberfläche zerkratzen und die
Lackierung Ihres Fahrzeugs beschädigen.
●Der Heckspoiler (je nach Ausstattung) kann in manchen automatischen Waschanla-
gen nicht gewaschen werden. Es besteht außerdem erhöhte Gefahr einer Beschädi-
gung.
■Hochdruck-Autowaschanlagen
●Die Düsen der Autowaschanlage dürfen nicht in unmittelbare Nähe der Fenster- und
Türeinfassungen und der Zusatzbremsleuchte gelangen.
●Überprüfen Sie vor dem Einfahren in eine Autowaschanlage, dass die Tankklappe
am Fahrzeug richtig geschlossen ist.
■Reinigen des Fahrzeugs in einer Autowaschanlage (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem und Einstiegsfunktion)
Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der
Reichweite befindet, kann sich die Tür wiederholt verriegeln und entriegeln. Halten Sie
den Schlüssel mindestens 2 m vom Fahrzeug entfernt, während das Fahrzeug gewa-
schen wird. (Achten Sie darauf, dass der Schlüssel nicht gestohlen wird.)
■Leichtmetallräder (je nach Ausstattung)
●Entfernen Sie Verschmutzungen sofort mit einem neutralen Reinigungsmittel.
●Spülen Sie Reinigungsmittel unmittelbar nach der Verwendung mit Wasser ab.
●Beachten Sie die folgenden Vorsichtsmaßnahmen, um den Lack vor Schäden zu
schützen.
• Verwenden Sie keine säurehaltigen, basischen oder scheuernden Reinigungsmit-
tel
• Verwenden Sie keine harten Bürsten
• Verwenden Sie keine Reinigungsmittel an den Rädern, wenn diese heiß sind, wie
z.B. nach einer Fahrt oder beim Parken bei hohen Temperaturen
■Stoßfänger
Reinigen Sie diese Teile nicht mit schmirgelnden Reinigungsmitteln.

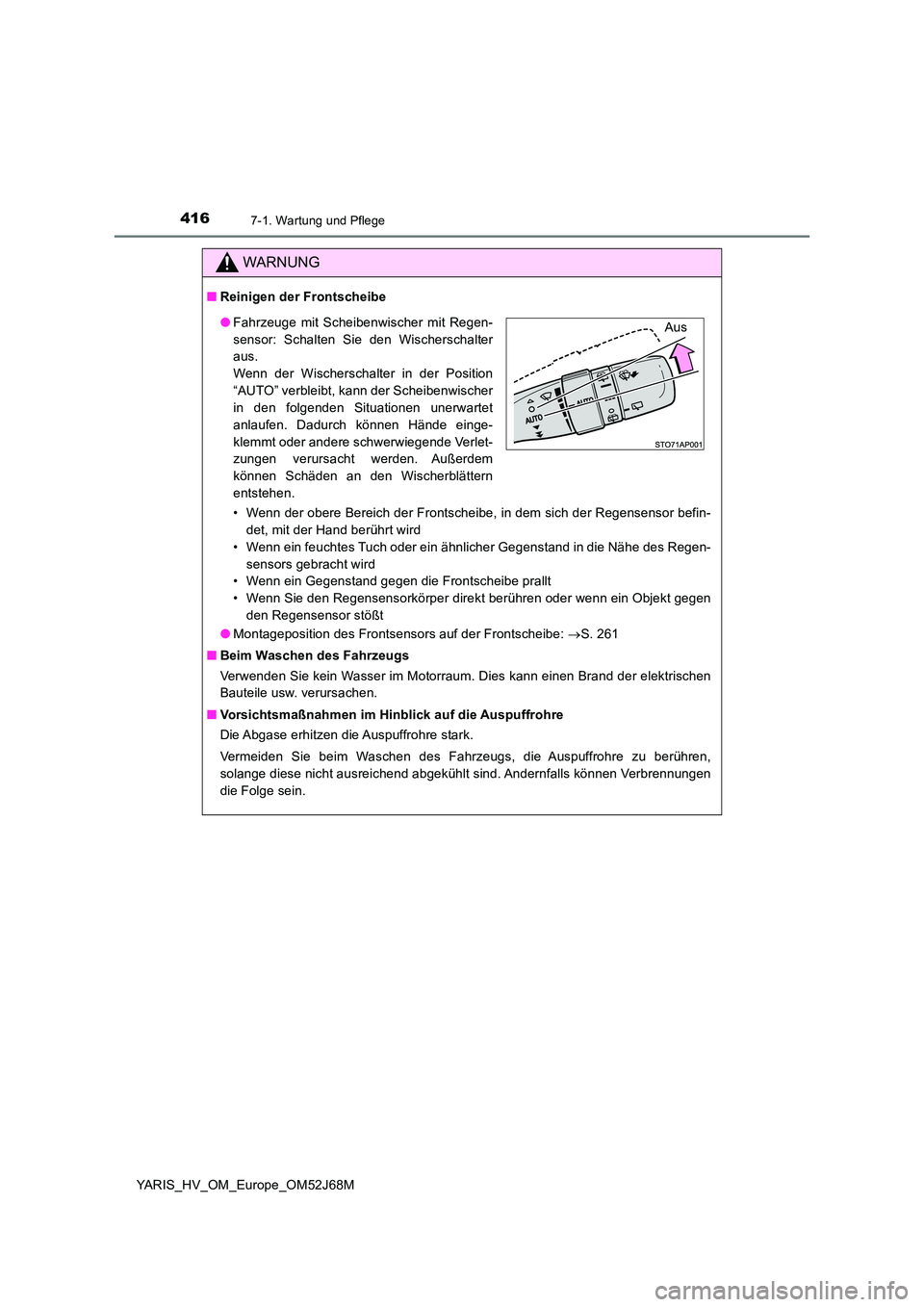

Page 416 of 632

4167-1. Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
■Reinigen der Frontscheibe
• Wenn der obere Bereich der Frontscheibe, in dem sich der Regensensor befin-
det, mit der Hand berührt wird
• Wenn ein feuchtes Tuch oder ein ähnlicher Gegenstand in die Nähe des Regen-
sensors gebracht wird
• Wenn ein Gegenstand gegen die Frontscheibe prallt
• Wenn Sie den Regensensorkörper direkt berühren oder wenn ein Objekt gegen
den Regensensor stößt
● Montageposition des Frontsensors auf der Frontscheibe: S. 261
■ Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motorraum. Dies kann einen Brand der elektrischen
Bauteile usw. verursachen.
■ Vorsichtsmaßnahmen im Hinblick auf die Auspuffrohre
Die Abgase erhitzen die Auspuffrohre stark.
Vermeiden Sie beim Waschen des Fahrzeugs, die Auspuffrohre zu berühren,
solange diese nicht ausreichend abgekühlt sind. Andernfalls können Verbrennungen
die Folge sein.
● Fahrzeuge mit Scheibenwischer mit Regen-
sensor: Schalten Sie den Wischerschalter
aus.
Wenn der Wischerschalter in der Position
“AUTO” verbleibt, kann der Scheibenwischer
in den folgenden Situationen unerwartet
anlaufen. Dadurch können Hände einge-
klemmt oder andere schwerwiegende Verlet-
zungen verursacht werden. Außerdem
können Schäden an den Wischerblättern
entstehen.
Aus

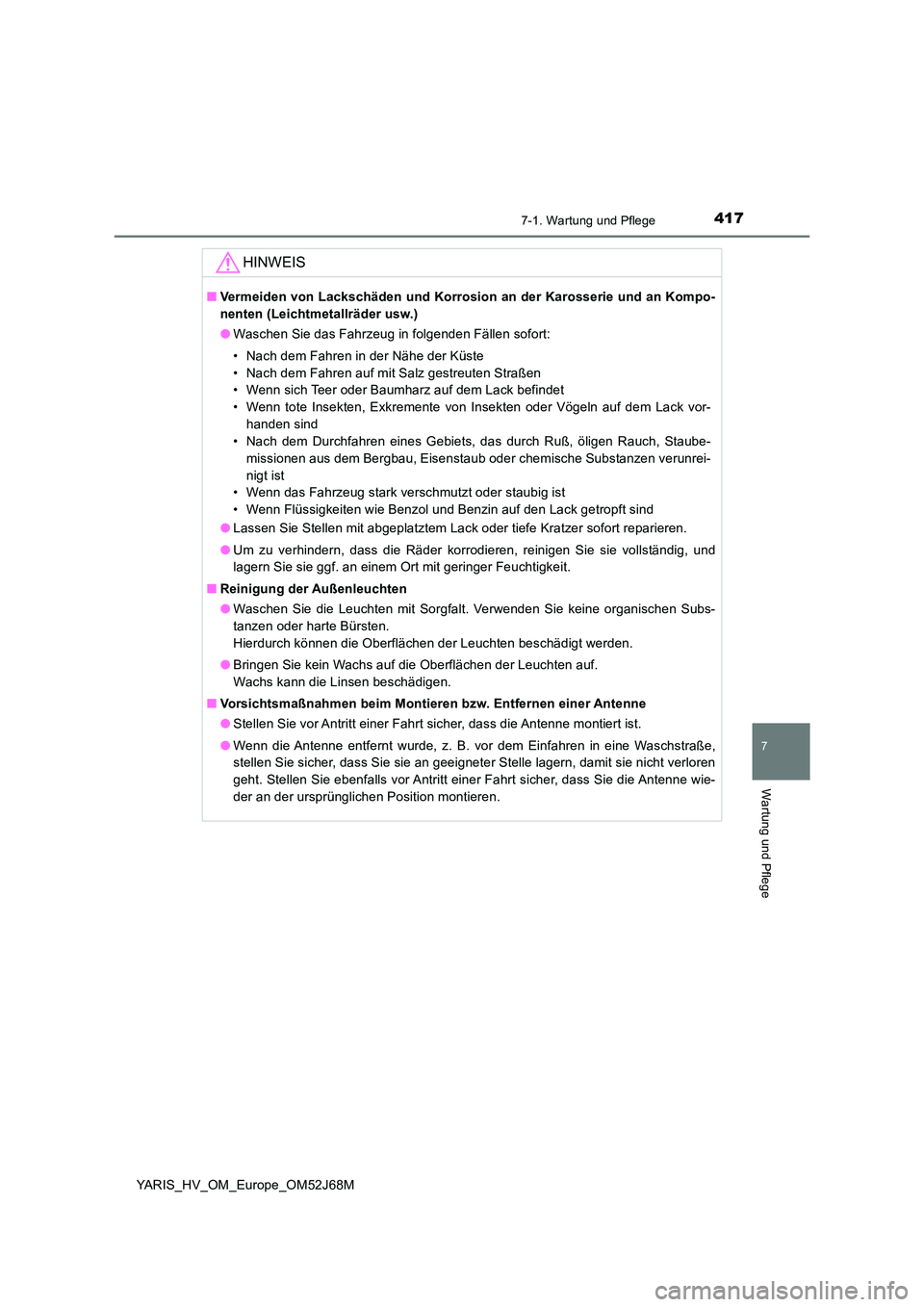

Page 417 of 632

4177-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
HINWEIS
■Vermeiden von Lackschäden und Korrosion an der Karosserie und an Kompo-
nenten (Leichtmetallräder usw.)
● Waschen Sie das Fahrzeug in folgenden Fällen sofort:
• Nach dem Fahren in der Nähe der Küste
• Nach dem Fahren auf mit Salz gestreuten Straßen
• Wenn sich Teer oder Baumharz auf dem Lack befindet
• Wenn tote Insekten, Exkremente von Insekten oder Vögeln auf dem Lack vor-
handen sind
• Nach dem Durchfahren eines Gebiets, das durch Ruß, öligen Rauch, Staube-
missionen aus dem Bergbau, Eisenstaub oder chemische Substanzen verunrei-
nigt ist
• Wenn das Fahrzeug stark verschmutzt oder staubig ist
• Wenn Flüssigkeiten wie Benzol und Benzin auf den Lack getropft sind
● Lassen Sie Stellen mit abgeplatztem Lack oder tiefe Kratzer sofort reparieren.
● Um zu verhindern, dass die Räder korrodieren, reinigen Sie sie vollständig, und
lagern Sie sie ggf. an einem Ort mit geringer Feuchtigkeit.
■ Reinigung der Außenleuchten
● Waschen Sie die Leuchten mit Sorgfalt. Verwenden Sie keine organischen Subs-
tanzen oder harte Bürsten.
Hierdurch können die Oberflächen der Leuchten beschädigt werden.
● Bringen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
■ Vorsichtsmaßnahmen beim Montieren bzw. Entfernen einer Antenne
● Stellen Sie vor Antritt einer Fahrt sicher, dass die Antenne montiert ist.
● Wenn die Antenne entfernt wurde, z. B. vor dem Einfahren in eine Waschstraße,
stellen Sie sicher, dass Sie sie an geeigneter Stelle lagern, damit sie nicht verloren
geht. Stellen Sie ebenfalls vor Antritt einer Fahrt sicher, dass Sie die Antenne wie-
der an der ursprünglichen Position montieren.

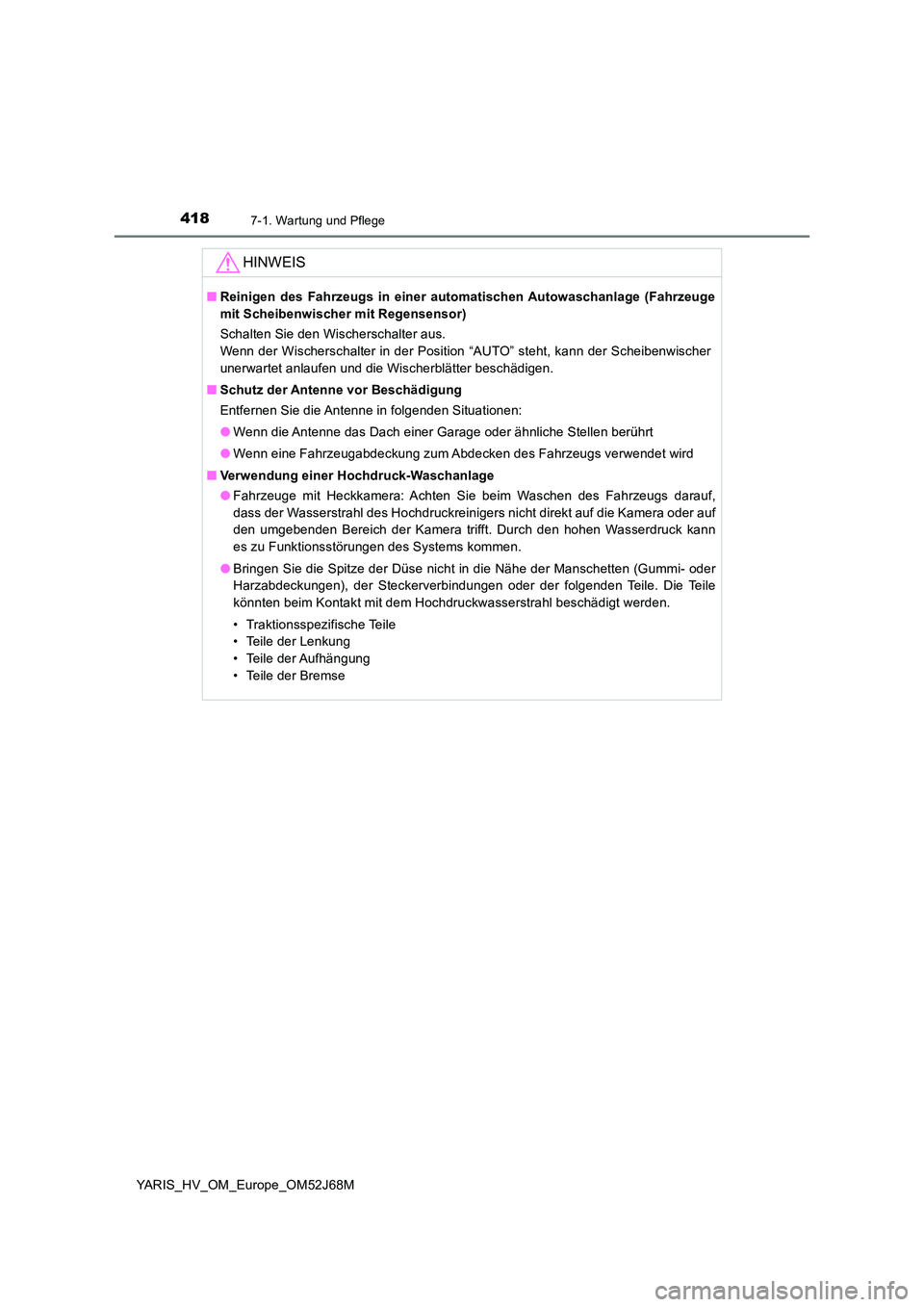

Page 418 of 632

4187-1. Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
HINWEIS
■Reinigen des Fahrzeugs in einer automatischen Autowaschanlage (Fahrzeuge
mit Scheibenwischer mit Regensensor)
Schalten Sie den Wischerschalter aus.
Wenn der Wischerschalter in der Position “AUTO” steht, kann der Scheibenwischer
unerwartet anlaufen und die Wischerblätter beschädigen.
■ Schutz der Antenne vor Beschädigung
Entfernen Sie die Antenne in folgenden Situationen:
● Wenn die Antenne das Dach einer Garage oder ähnliche Stellen berührt
● Wenn eine Fahrzeugabdeckung zum Abdecken des Fahrzeugs verwendet wird
■ Verwendung einer Hochdruck-Waschanlage
● Fahrzeuge mit Heckkamera: Achten Sie beim Waschen des Fahrzeugs darauf,
dass der Wasserstrahl des Hochdruckreinigers nicht direkt auf die Kamera oder auf
den umgebenden Bereich der Kamera trifft. Durch den hohen Wasserdruck kann
es zu Funktionsstörungen des Systems kommen.
● Bringen Sie die Spitze der Düse nicht in die Nähe der Manschetten (Gummi- oder
Harzabdeckungen), der Steckerverbindungen oder der folgenden Teile. Die Teile
könnten beim Kontakt mit dem Hochdruckwasserstrahl beschädigt werden.
• Traktionsspezifische Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse

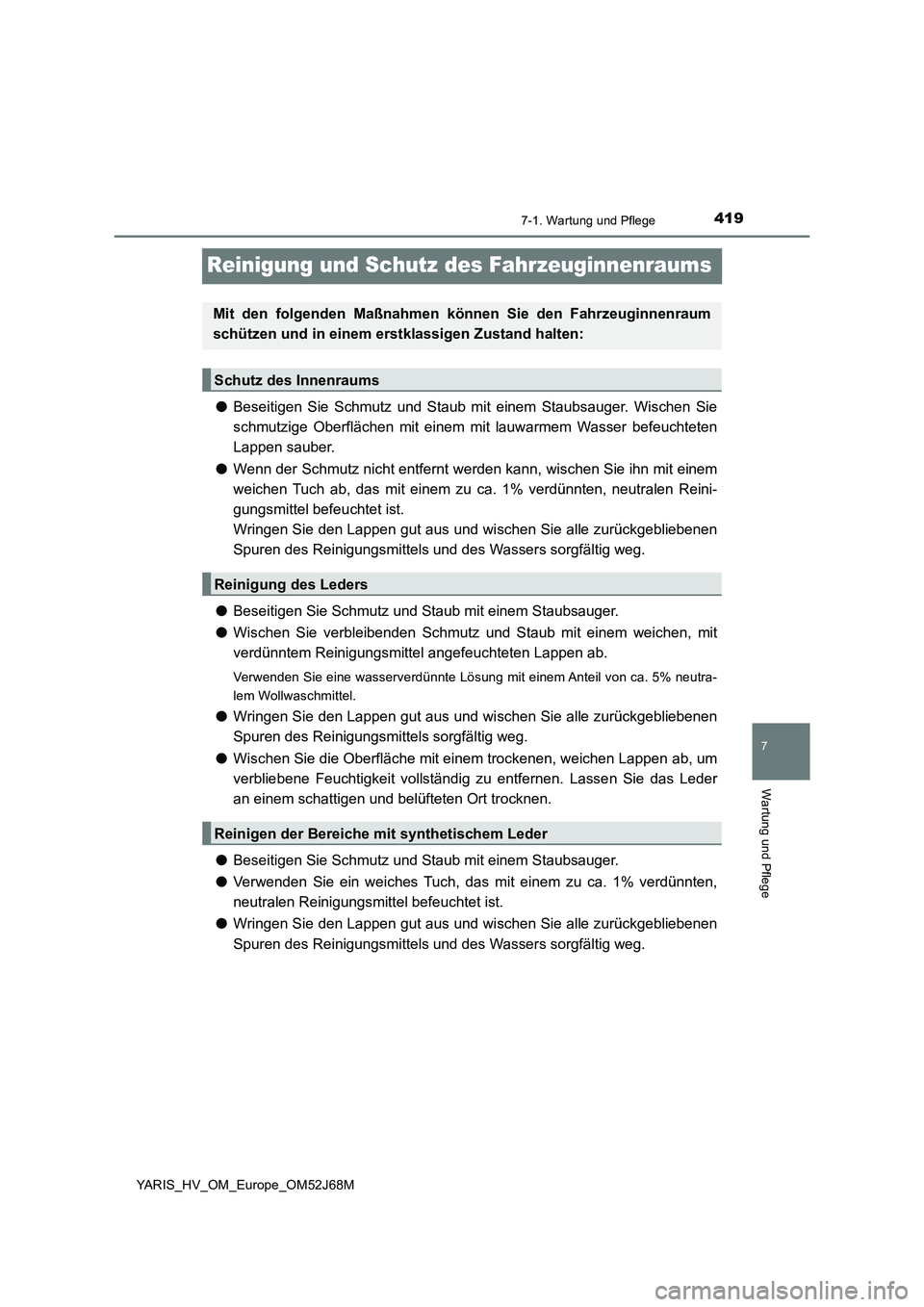

Page 419 of 632

4197-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
Reinigung und Schutz des Fahrzeuginnenraums
●Beseitigen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem mit lauwarmem Wasser befeuchteten
Lappen sauber.
●Wenn der Schmutz nicht entfernt werden kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem zu ca. 1% verdünnten, neutralen Reini-
gungsmittel befeuchtet ist.
Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels und des Wassers sorgfältig weg.
●Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
●Wischen Sie verbleibenden Schmutz und Staub mit einem weichen, mit
verdünntem Reinigungsmittel angefeuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
●Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels sorgfältig weg.
●Wischen Sie die Oberfläche mit einem trockenen, weichen Lappen ab, um
verbliebene Feuchtigkeit vollständig zu entfernen. Lassen Sie das Leder
an einem schattigen und belüfteten Ort trocknen.
●Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
●Verwenden Sie ein weiches Tuch, das mit einem zu ca. 1% verdünnten,
neutralen Reinigungsmittel befeuchtet ist.
●Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels und des Wassers sorgfältig weg.
Mit den folgenden Maßnahmen können Sie den Fahrzeuginnenraum
schützen und in einem erstklassigen Zustand halten:
Schutz des Innenraums
Reinigung des Leders
Reinigen der Bereiche mit synthetischem Leder

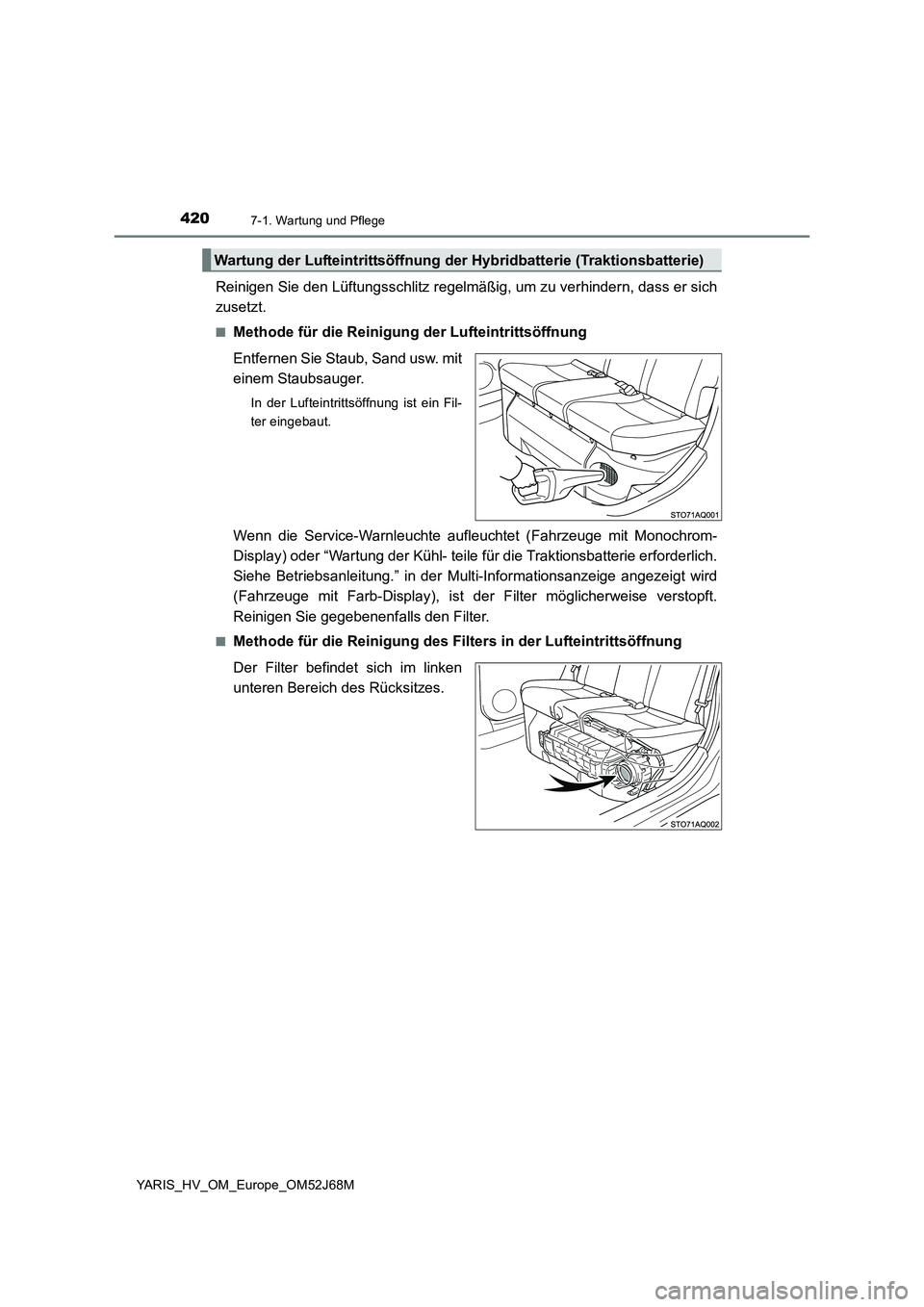

Page 420 of 632

4207-1. Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
Reinigen Sie den Lüftungsschlitz regelmäßig, um zu verhindern, dass er sich
zusetzt.
■Methode für die Reinigung der Lufteintrittsöffnung
Entfernen Sie Staub, Sand usw. mit
einem Staubsauger.
In der Lufteintrittsöffnung ist ein Fil-
ter eingebaut.
Wenn die Service-Warnleuchte aufleuchtet (Fahrzeuge mit Monochrom-
Display) oder “Wartung der Kühl- teile für die Traktionsbatterie erforderlich.
Siehe Betriebsanleitung.” in der Multi-Informationsanzeige angezeigt wird
(Fahrzeuge mit Farb-Display), ist der Filter möglicherweise verstopft.
Reinigen Sie gegebenenfalls den Filter.
■Methode für die Reinigung des Filters in der Lufteintrittsöffnung
Der Filter befindet sich im linken
unteren Bereich des Rücksitzes.
Wartung der Lufteintrittsöffnung der Hybridbatterie (Traktionsbatterie)
