4217-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M

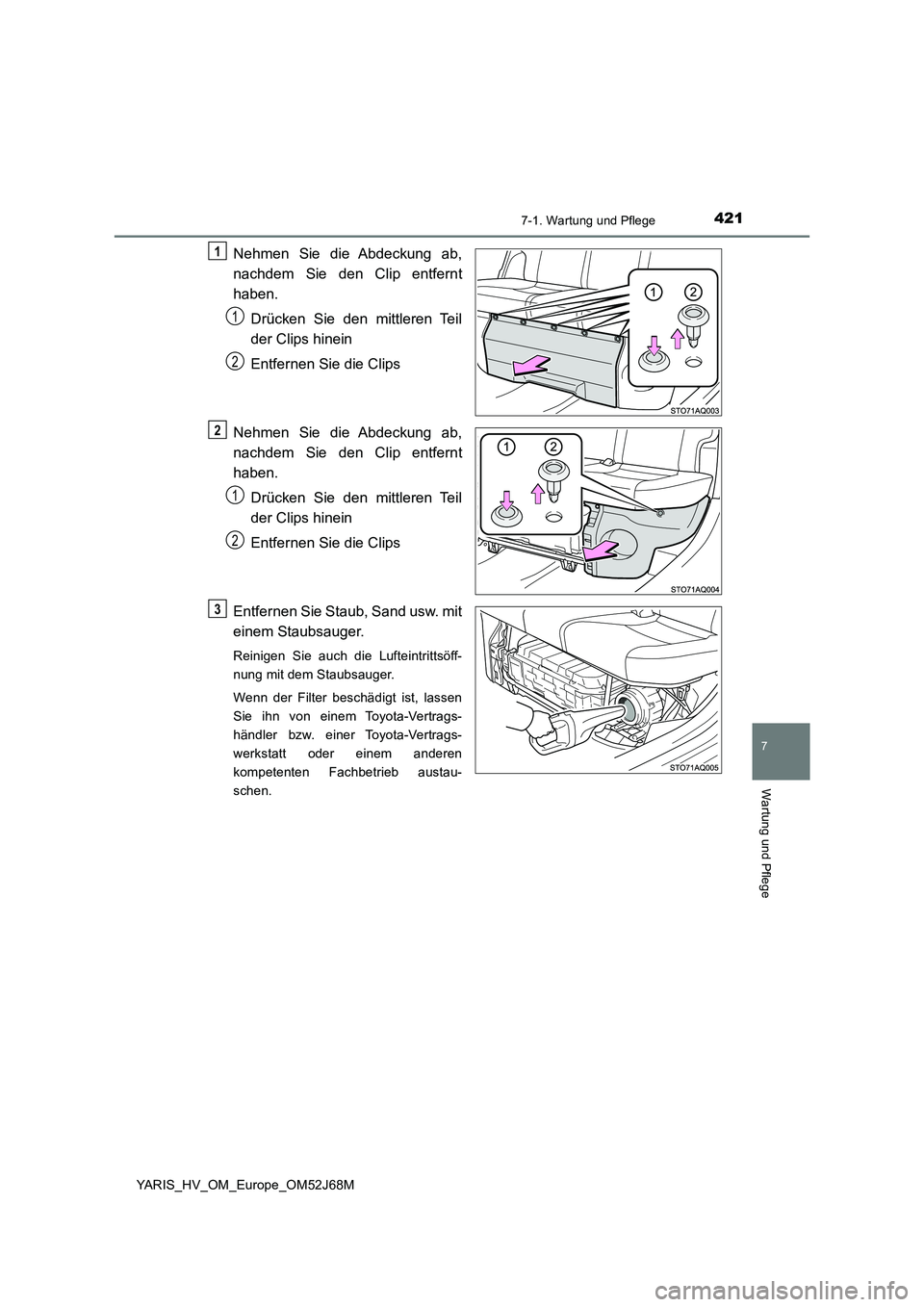

Nehmen Sie die Abdeckung ab,
nachdem Sie den Clip entfernt
haben.
Drücken Sie den mittleren Teil
der Clips hinein
Entfernen Sie die Clips
Nehmen Sie die Abdeckung ab,
nachdem Sie den Clip entfernt
haben.
Drücken Sie den mittleren Teil
der Clips hinein
Entfernen Sie die Clips
Entfernen Sie Staub, Sand usw. mit
einem Staubsauger.
Reinigen Sie auch die Lufteintrittsöff-
nung mit dem Staubsauger.
Wenn der Filter beschädigt ist, lassen
Sie ihn von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen
kompetenten Fachbetrieb austau-
schen.
1
1
2
2
1
2
3
Page 422 of 632

4227-1. Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M

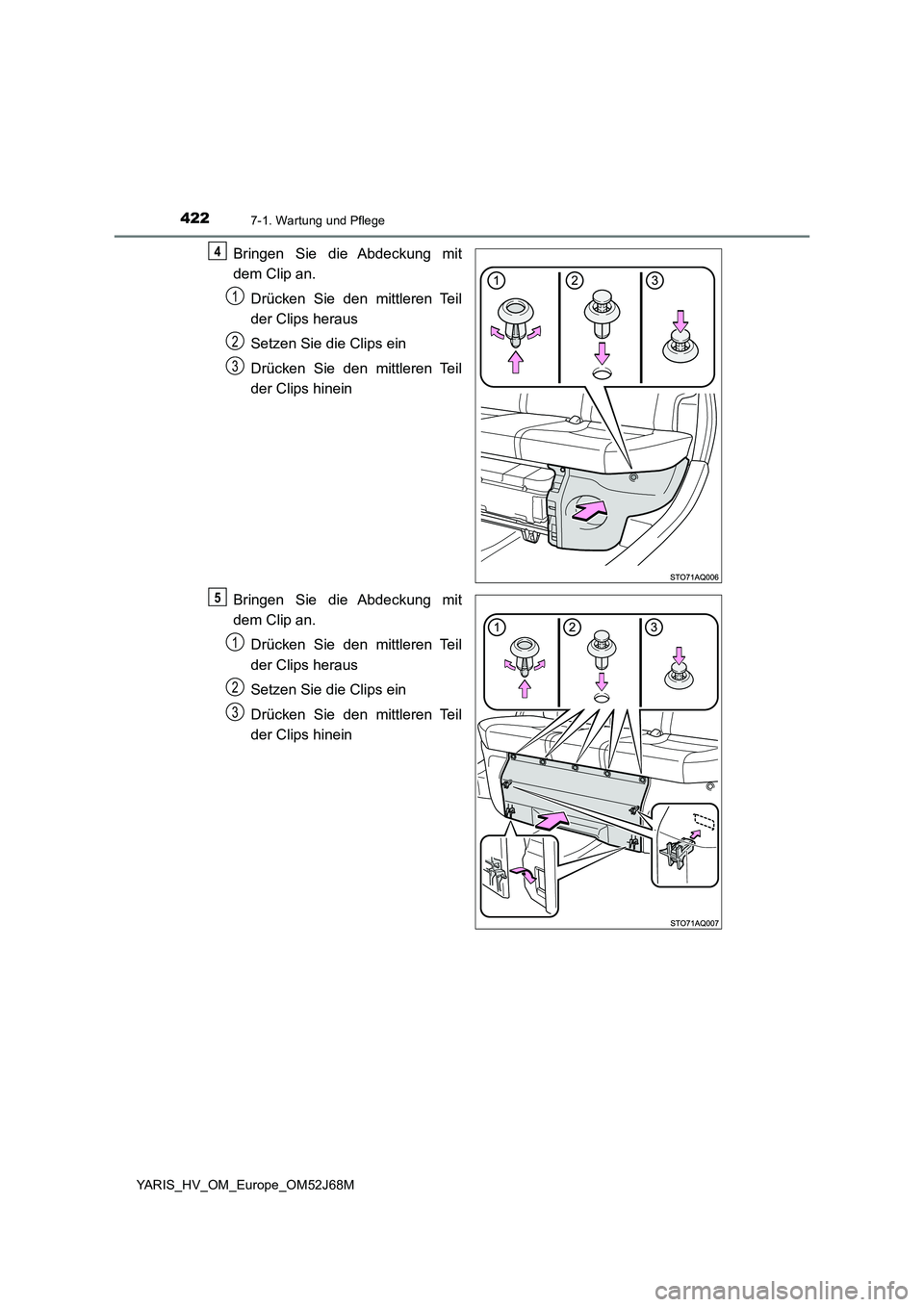

Bringen Sie die Abdeckung mit
dem Clip an.
Drücken Sie den mittleren Teil
der Clips heraus
Setzen Sie die Clips ein
Drücken Sie den mittleren Teil
der Clips hinein
Bringen Sie die Abdeckung mit
dem Clip an.
Drücken Sie den mittleren Teil
der Clips heraus
Setzen Sie die Clips ein
Drücken Sie den mittleren Teil
der Clips hinein
4
1
2
3
5
1
2
3
Page 423 of 632

4237-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M

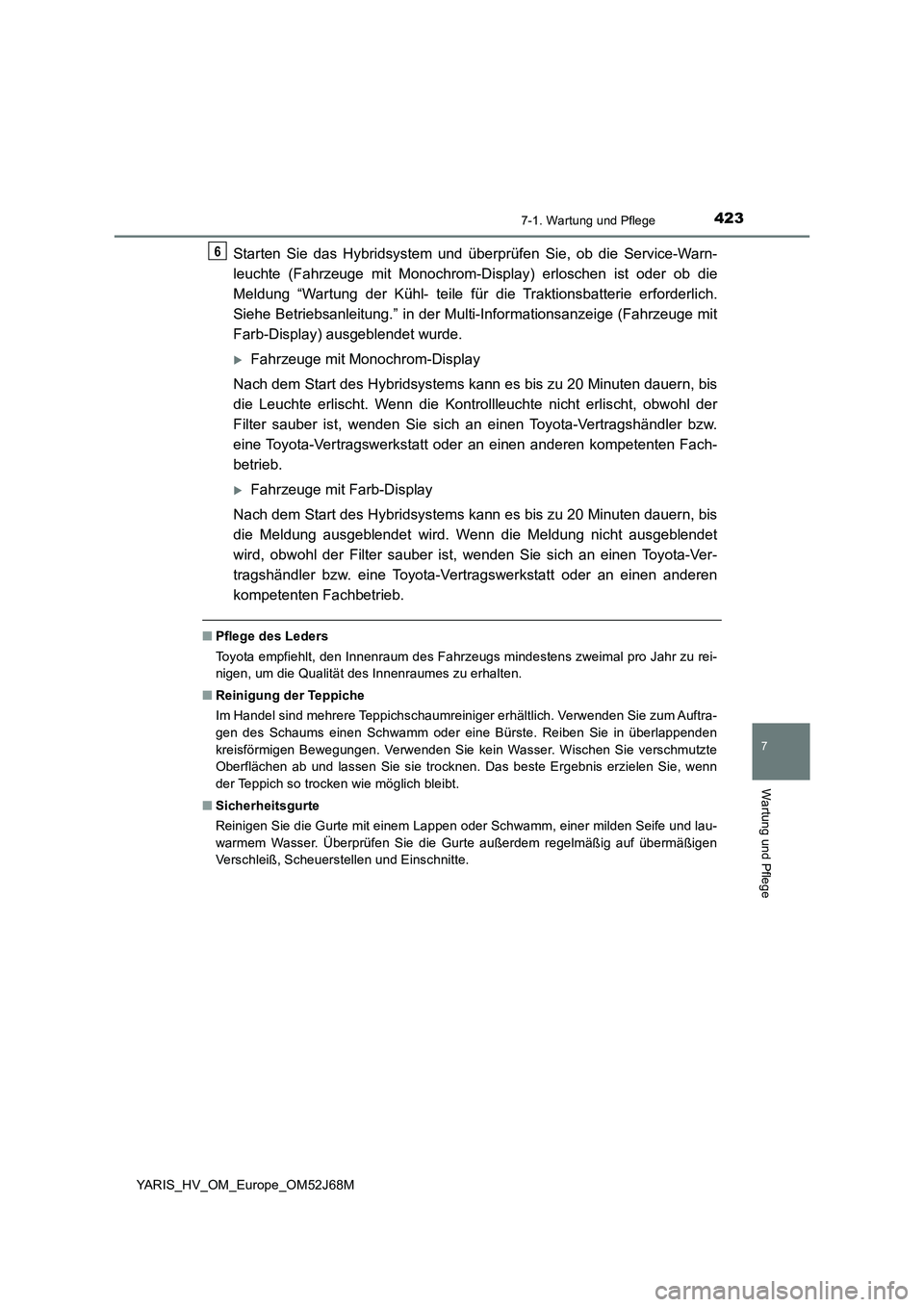

Starten Sie das Hybridsystem und überprüfen Sie, ob die Service-Warn-
leuchte (Fahrzeuge mit Monochrom-Display) erloschen ist oder ob die
Meldung “Wartung der Kühl- teile für die Traktionsbatterie erforderlich.
Siehe Betriebsanleitung.” in der Multi-Informationsanzeige (Fahrzeuge mit
Farb-Display) ausgeblendet wurde.
Fahrzeuge mit Monochrom-Display
Nach dem Start des Hybridsystems kann es bis zu 20 Minuten dauern, bis
die Leuchte erlischt. Wenn die Kontrollleuchte nicht erlischt, obwohl der
Filter sauber ist, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder an einen anderen kompetenten Fach-
betrieb.
Fahrzeuge mit Farb-Display
Nach dem Start des Hybridsystems kann es bis zu 20 Minuten dauern, bis
die Meldung ausgeblendet wird. Wenn die Meldung nicht ausgeblendet
wird, obwohl der Filter sauber ist, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen anderen
kompetenten Fachbetrieb.
■Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahrzeugs mindestens zweimal pro Jahr zu rei-
nigen, um die Qualität des Innenraumes zu erhalten.
■Reinigung der Teppiche
Im Handel sind mehrere Teppichschaumreiniger erhältlich. Verwenden Sie zum Auftra-
gen des Schaums einen Schwamm oder eine Bürste. Reiben Sie in überlappenden
kreisförmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte
Oberflächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn
der Teppich so trocken wie möglich bleibt.
■Sicherheitsgurte
Reinigen Sie die Gurte mit einem Lappen oder Schwamm, einer milden Seife und lau-
warmem Wasser. Überprüfen Sie die Gurte außerdem regelmäßig auf übermäßigen
Verschleiß, Scheuerstellen und Einschnitte.
6
Page 424 of 632

4247-1. Wartung und Pflege

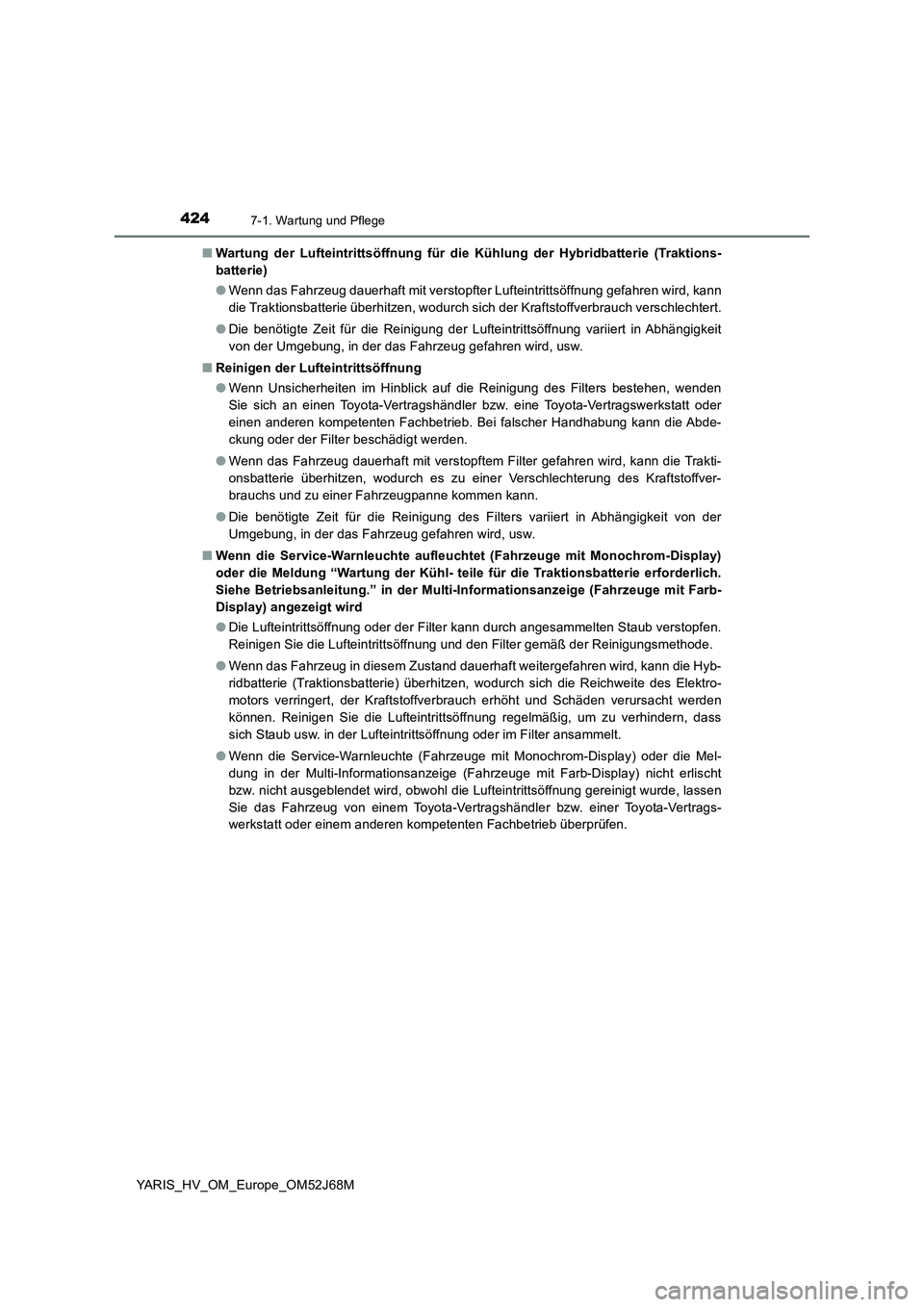

YARIS_HV_OM_Europe_OM52J68M■Wartung der Lufteintrittsöffnung für die Kühlung der Hybridbatterie (Traktions-
batterie)
●Wenn das Fahrzeug dauerhaft mit verstopfter Lufteintrittsöffnung gefahren wird, kann
die Traktionsbatterie überhitzen, wodurch sich der Kraftstoffverbrauch verschlechtert.
●Die benötigte Zeit für die Reinigung der Lufteintrittsöffnung variiert in Abhängigkeit
von der Umgebung, in der das Fahrzeug gefahren wird, usw.
■Reinigen der Lufteintrittsöffnung
●Wenn Unsicherheiten im Hinblick auf die Reinigung des Filters bestehen, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb. Bei falscher Handhabung kann die Abde-
ckung oder der Filter beschädigt werden.
●Wenn das Fahrzeug dauerhaft mit verstopftem Filter gefahren wird, kann die Trakti-
onsbatterie überhitzen, wodurch es zu einer Verschlechterung des Kraftstoffver-
brauchs und zu einer Fahrzeugpanne kommen kann.
●Die benötigte Zeit für die Reinigung des Filters variiert in Abhängigkeit von der
Umgebung, in der das Fahrzeug gefahren wird, usw.
■Wenn die Service-Warnleuchte aufleuchtet (Fahrzeuge mit Monochrom-Display)
oder die Meldung “Wartung der Kühl- teile für die Traktionsbatterie erforderlich.
Siehe Betriebsanleitung.” in der Multi-Informationsanzeige (Fahrzeuge mit Farb-
Display) angezeigt wird
●Die Lufteintrittsöffnung oder der Filter kann durch angesammelten Staub verstopfen.
Reinigen Sie die Lufteintrittsöffnung und den Filter gemäß der Reinigungsmethode.
●Wenn das Fahrzeug in diesem Zustand dauerhaft weitergefahren wird, kann die Hyb-
ridbatterie (Traktionsbatterie) überhitzen, wodurch sich die Reichweite des Elektro-
motors verringert, der Kraftstoffverbrauch erhöht und Schäden verursacht werden
können. Reinigen Sie die Lufteintrittsöffnung regelmäßig, um zu verhindern, dass
sich Staub usw. in der Lufteintrittsöffnung oder im Filter ansammelt.
●Wenn die Service-Warnleuchte (Fahrzeuge mit Monochrom-Display) oder die Mel-
dung in der Multi-Informationsanzeige (Fahrzeuge mit Farb-Display) nicht erlischt
bzw. nicht ausgeblendet wird, obwohl die Lufteintrittsöffnung gereinigt wurde, lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
Page 425 of 632

4257-1. Wartung und Pflege
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M

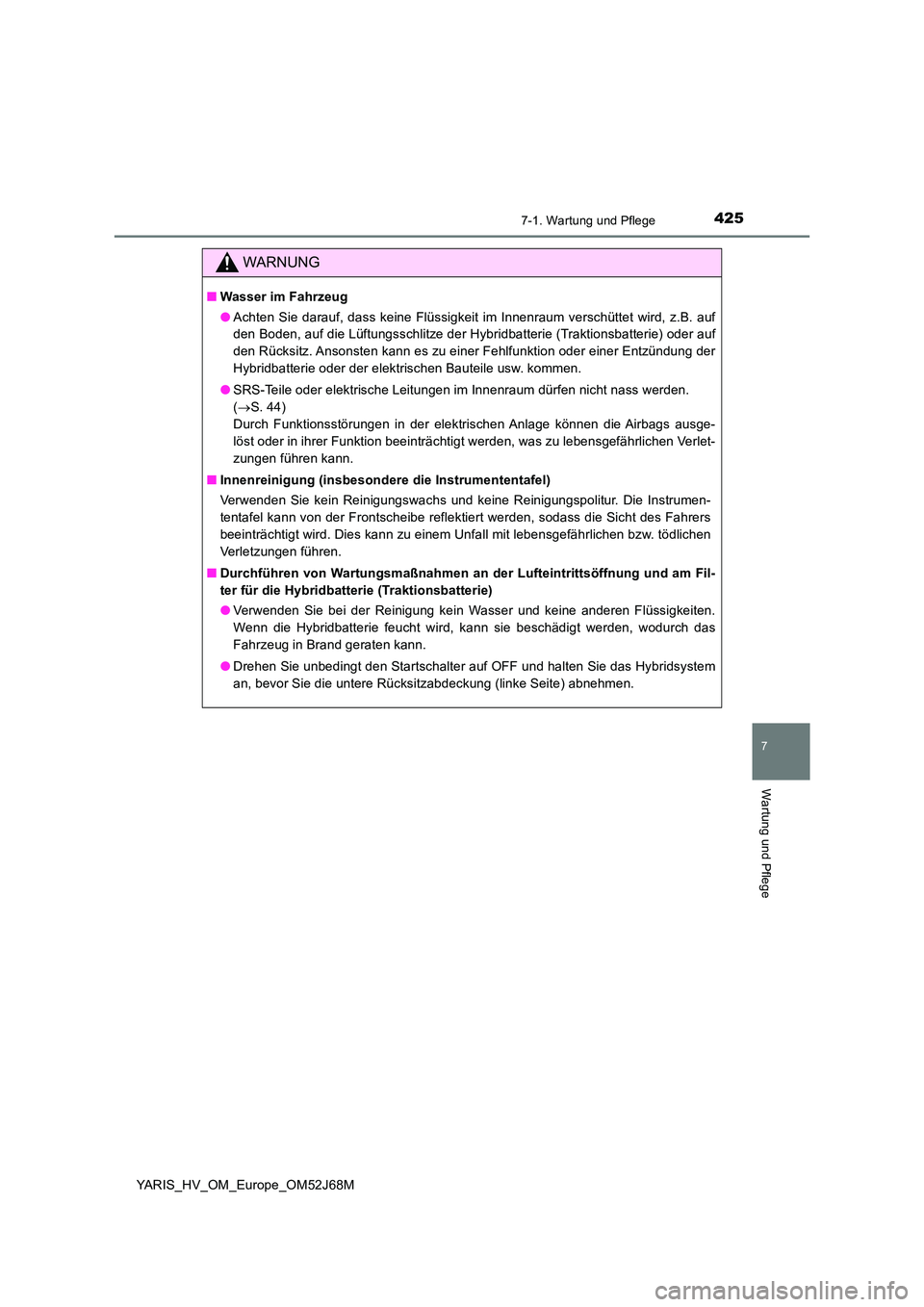

WARNUNG
■Wasser im Fahrzeug
● Achten Sie darauf, dass keine Flüssigkeit im Innenraum verschüttet wird, z.B. auf
den Boden, auf die Lüftungsschlitze der Hybridbatterie (Traktionsbatterie) oder auf
den Rücksitz. Ansonsten kann es zu einer Fehlfunktion oder einer Entzündung der
Hybridbatterie oder der elektrischen Bauteile usw. kommen.
● SRS-Teile oder elektrische Leitungen im Innenraum dürfen nicht nass werden.
( S. 44)
Durch Funktionsstörungen in der elektrischen Anlage können die Airbags ausge-
löst oder in ihrer Funktion beeinträchtigt werden, was zu lebensgefährlichen Verlet-
zungen führen kann.
■ Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die Instrumen-
tentafel kann von der Frontscheibe reflektiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem Unfall mit lebensgefährlichen bzw. tödlichen
Verletzungen führen.
■ Durchführen von Wartungsmaßnahmen an der Lufteintrittsöffnung und am Fil-
ter für die Hybridbatterie (Traktionsbatterie)
● Verwenden Sie bei der Reinigung kein Wasser und keine anderen Flüssigkeiten.
Wenn die Hybridbatterie feucht wird, kann sie beschädigt werden, wodurch das
Fahrzeug in Brand geraten kann.
● Drehen Sie unbedingt den Startschalter auf OFF und halten Sie das Hybridsystem
an, bevor Sie die untere Rücksitzabdeckung (linke Seite) abnehmen.
Page 426 of 632

4267-1. Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M

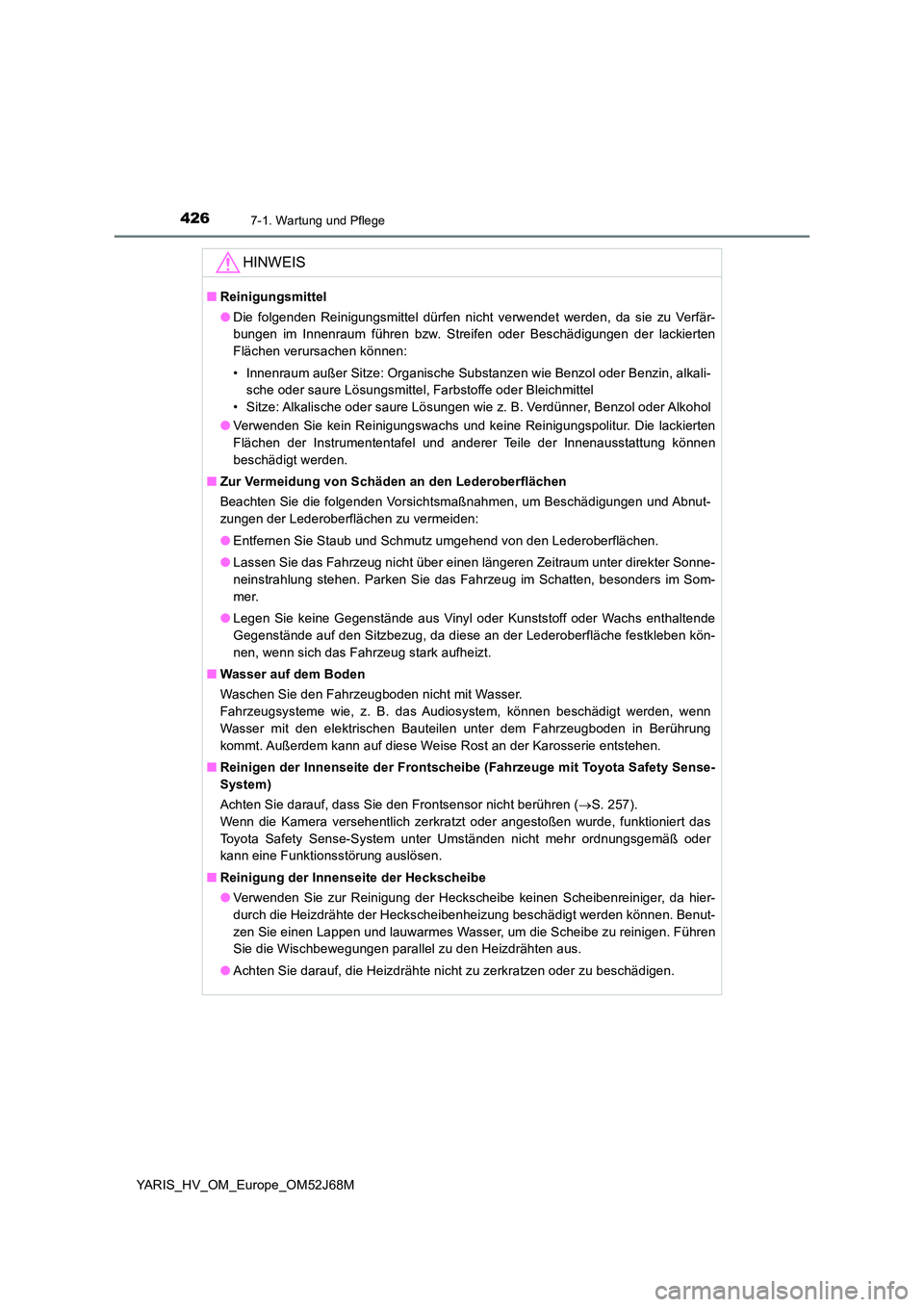

HINWEIS
■Reinigungsmittel
● Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Innenraum führen bzw. Streifen oder Beschädigungen der lackierten
Flächen verursachen können:
• Innenraum außer Sitze: Organische Substanzen wie Benzol oder Benzin, alkali-
sche oder saure Lösungsmittel, Farbstoffe oder Bleichmittel
• Sitze: Alkalische oder saure Lösungen wie z. B. Verdünner, Benzol oder Alkohol
● Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die lackierten
Flächen der Instrumententafel und anderer Teile der Innenausstattung können
beschädigt werden.
■ Zur Vermeidung von Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Beschädigungen und Abnut-
zungen der Lederoberflächen zu vermeiden:
● Entfernen Sie Staub und Schmutz umgehend von den Lederoberflächen.
● Lassen Sie das Fahrzeug nicht über einen längeren Zeitraum unter direkter Sonne-
neinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, besonders im Som-
mer.
● Legen Sie keine Gegenstände aus Vinyl oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da diese an der Lederoberfläche festkleben kön-
nen, wenn sich das Fahrzeug stark aufheizt.
■ Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme wie, z. B. das Audiosystem, können beschädigt werden, wenn
Wasser mit den elektrischen Bauteilen unter dem Fahrzeugboden in Berührung
kommt. Außerdem kann auf diese Weise Rost an der Karosserie entstehen.
■ Reinigen der Innenseite der Frontscheibe (Fahrzeuge mit Toyota Safety Sense-
System)
Achten Sie darauf, dass Sie den Frontsensor nicht berühren ( S. 257).
Wenn die Kamera versehentlich zerkratzt oder angestoßen wurde, funktioniert das
Toyota Safety Sense-System unter Umständen nicht mehr ordnungsgemäß oder
kann eine Funktionsstörung auslösen.
■ Reinigung der Innenseite der Heckscheibe
● Verwenden Sie zur Reinigung der Heckscheibe keinen Scheibenreiniger, da hier-
durch die Heizdrähte der Heckscheibenheizung beschädigt werden können. Benut-
zen Sie einen Lappen und lauwarmes Wasser, um die Scheibe zu reinigen. Führen
Sie die Wischbewegungen parallel zu den Heizdrähten aus.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.
Page 427 of 632

4277-2. Wartung
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
Wartungsanforderungen
Das Wartungsprogramm muss so durchgeführt werden wie im Wartungsplan
angegeben.
Alle Einzelheiten Ihres Wartungsplans entnehmen Sie bitte dem “Toyota Service-
heft” oder dem “Toyota Garantieheft”.
Durchführung der Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen Grundwerkzeugen können Sie
viele Wartungsarbeiten selbst durchführen.
Beachten Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese Arbeiten sollten von Fachbetrieben durchgeführt wer-
den. Selbst wenn Sie ein erfahrener Hobbymechaniker sind, sollten Reparaturen
und Wartungsarbeiten von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb durchgeführt werden.
Jeder Toyota-Vertragshändler bzw. jede Vertragswerkstatt behält eine Aufzeich-
nung über die durchgeführte Wartung, was Ihnen später bei einer eventuellen Inan-
spruchnahme des Garantie-Services helfen kann. Wenn Sie die Wartung Ihres
Fahrzeugs nicht einem Toyota-Fachbetrieb überlassen, sondern einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb damit beauftragen,
sollten Sie darauf bestehen, dass dieser ebenfalls eine Aufzeichnung über die
durchgeführten Wartungsarbeiten aufbewahrt.
Um ein sicheres und wirtschaftliches Fahren sicherzustellen, ist eine
tägliche Pflege und regelmäßige Wartung unerlässlich. Toyota emp-
fiehlt folgende Wartungsmaßnahmen:
Wartungsprogramm
Wartung in Eigenregie
Page 428 of 632

4287-2. Wartung
YARIS_HV_OM_Europe_OM52J68M

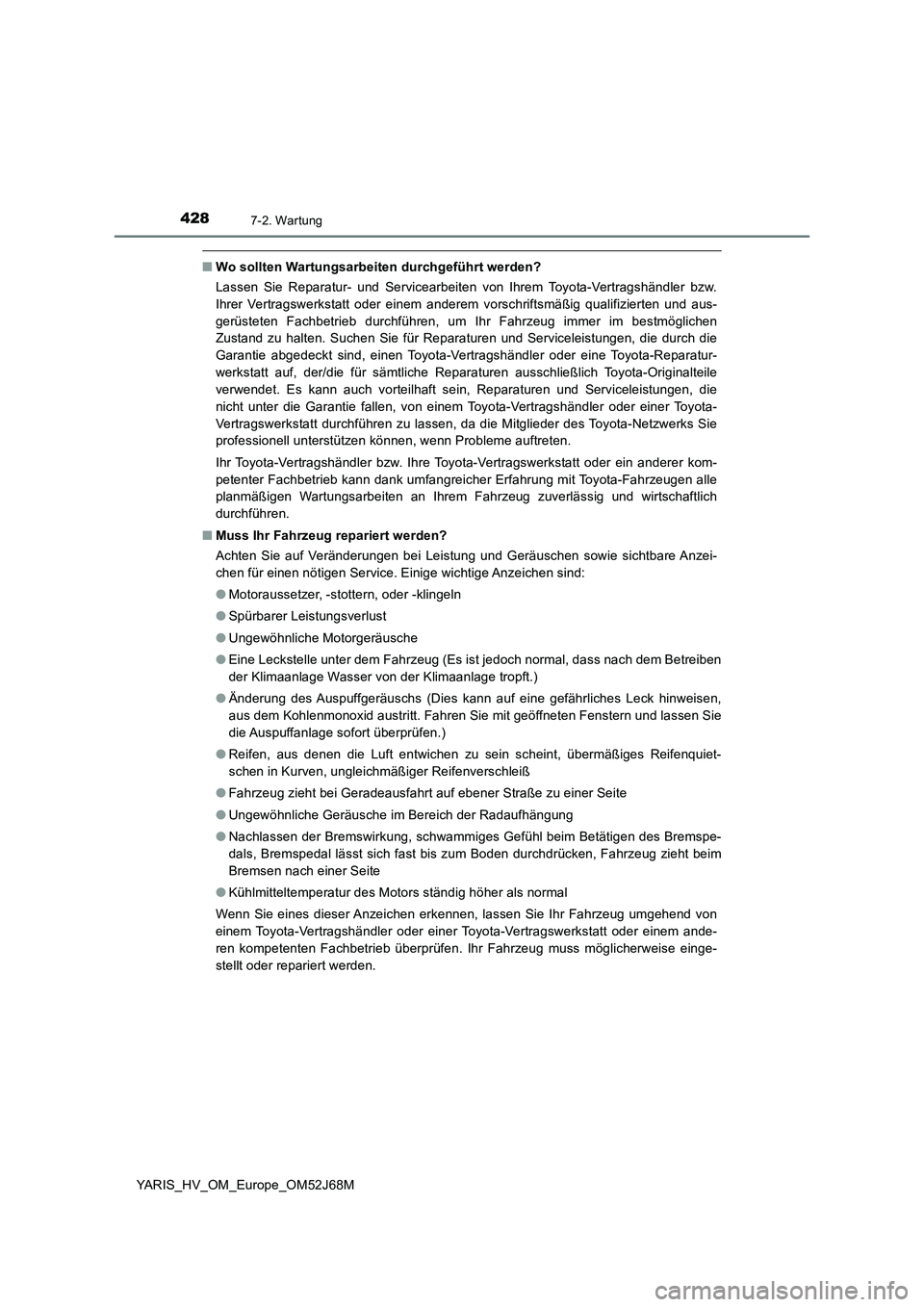

■Wo sollten Wartungsarbeiten durchgeführt werden?
Lassen Sie Reparatur- und Servicearbeiten von Ihrem Toyota-Vertragshändler bzw.
Ihrer Vertragswerkstatt oder einem anderem vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb durchführen, um Ihr Fahrzeug immer im bestmöglichen
Zustand zu halten. Suchen Sie für Reparaturen und Serviceleistungen, die durch die
Garantie abgedeckt sind, einen Toyota-Vertragshändler oder eine Toyota-Reparatur-
werkstatt auf, der/die für sämtliche Reparaturen ausschließlich Toyota-Originalteile
verwendet. Es kann auch vorteilhaft sein, Reparaturen und Serviceleistungen, die
nicht unter die Garantie fallen, von einem Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt durchführen zu lassen, da die Mitglieder des Toyota-Netzwerks Sie
professionell unterstützen können, wenn Probleme auftreten.
Ihr Toyota-Vertragshändler bzw. Ihre Toyota-Vertragswerkstatt oder ein anderer kom-
petenter Fachbetrieb kann dank umfangreicher Erfahrung mit Toyota-Fahrzeugen alle
planmäßigen Wartungsarbeiten an Ihrem Fahrzeug zuverlässig und wirtschaftlich
durchführen.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung und Geräuschen sowie sichtbare Anzei-
chen für einen nötigen Service. Einige wichtige Anzeichen sind:
●Motoraussetzer, -stottern, oder -klingeln
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (Es ist jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaanlage tropft.)
●Änderung des Auspuffgeräuschs (Dies kann auf eine gefährliches Leck hinweisen,
aus dem Kohlenmonoxid austritt. Fahren Sie mit geöffneten Fenstern und lassen Sie
die Auspuffanlage sofort überprüfen.)
●Reifen, aus denen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifenverschleiß
●Fahrzeug zieht bei Geradeausfahrt auf ebener Straße zu einer Seite
●Ungewöhnliche Geräusche im Bereich der Radaufhängung
●Nachlassen der Bremswirkung, schwammiges Gefühl beim Betätigen des Bremspe-
dals, Bremspedal lässt sich fast bis zum Boden durchdrücken, Fahrzeug zieht beim
Bremsen nach einer Seite
●Kühlmitteltemperatur des Motors ständig höher als normal
Wenn Sie eines dieser Anzeichen erkennen, lassen Sie Ihr Fahrzeug umgehend von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen. Ihr Fahrzeug muss möglicherweise einge-
stellt oder repariert werden.
Page 429 of 632

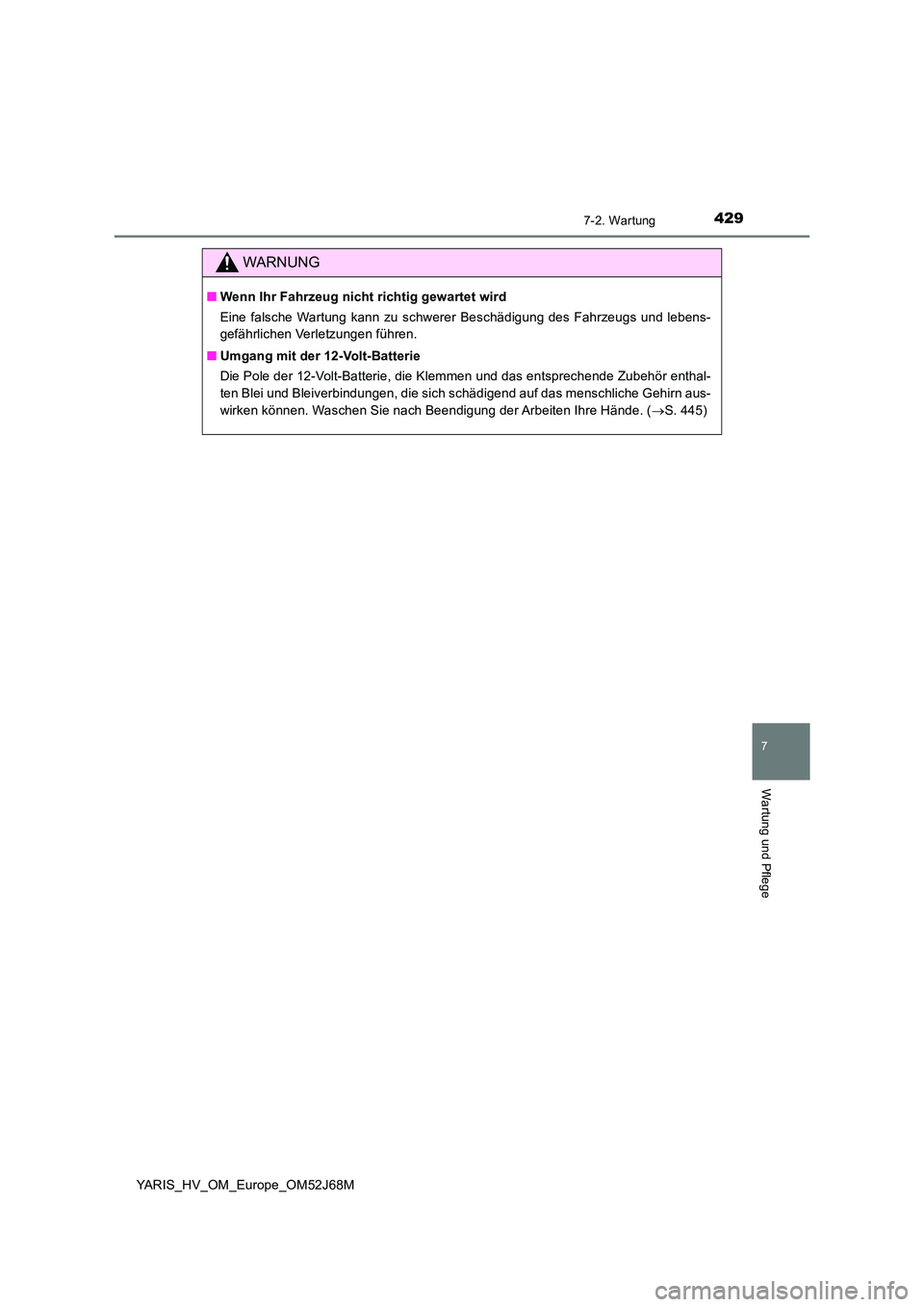

4297-2. Wartung
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
■Wenn Ihr Fahrzeug nicht richtig gewartet wird
Eine falsche Wartung kann zu schwerer Beschädigung des Fahrzeugs und lebens-
gefährlichen Verletzungen führen.
■ Umgang mit der 12-Volt-Batterie
Die Pole der 12-Volt-Batterie, die Klemmen und das entsprechende Zubehör enthal-
ten Blei und Bleiverbindungen, die sich schädigend auf das menschliche Gehirn aus-
wirken können. Waschen Sie nach Beendigung der Arbeiten Ihre Hände. ( S. 445)
Page 430 of 632

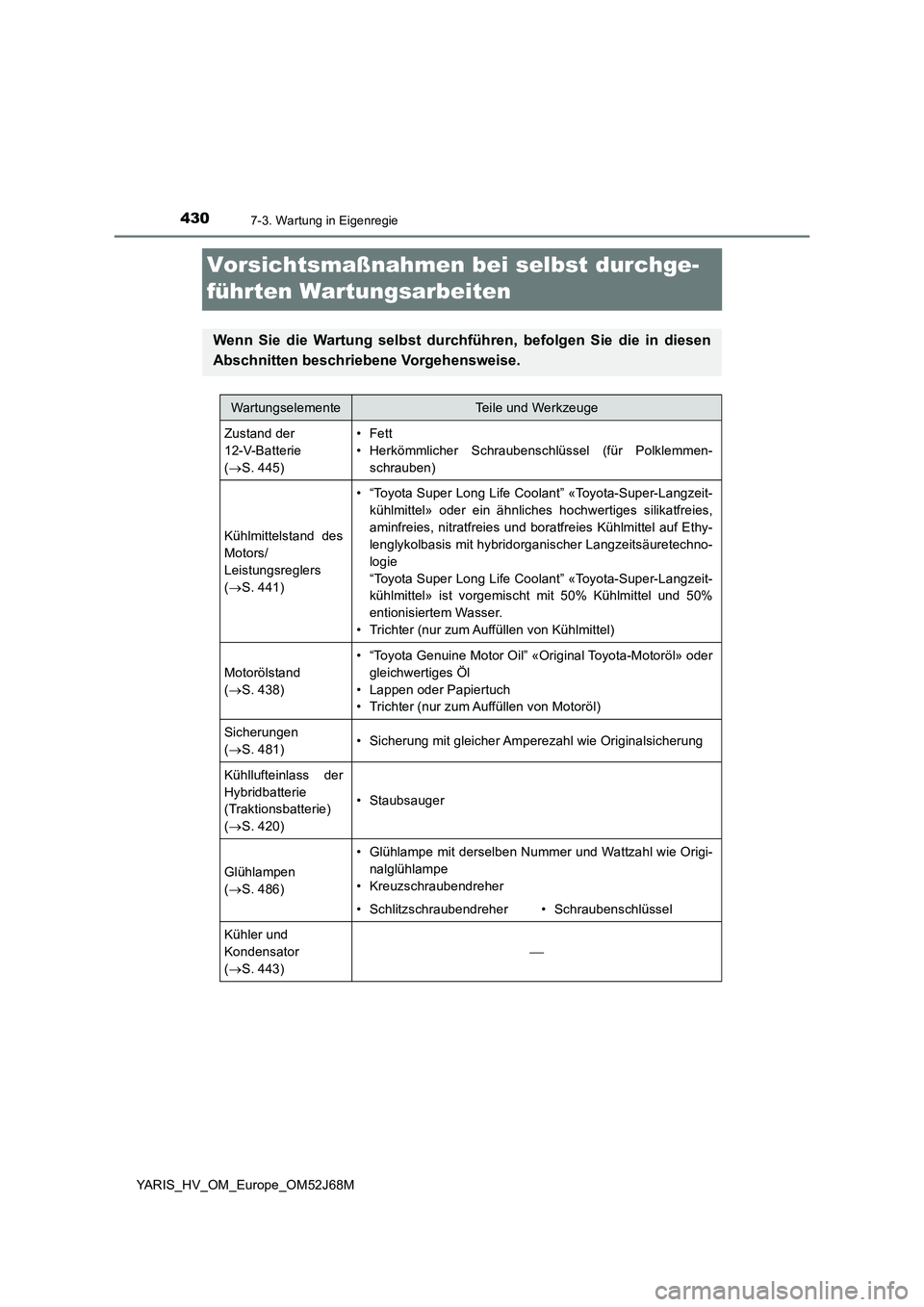

4307-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M
Vorsichtsmaßnahmen bei selbst durchge-
führten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die in diesen
Abschnitten beschriebene Vorgehensweise.
WartungselementeTeile und Werkzeuge
Zustand der
12-V-Batterie
(S. 445)•Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
Kühlmittelstand des
Motors/
Leistungsreglers
(S. 441)
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» oder ein ähnliches hochwertiges silikatfreies,
aminfreies, nitratfreies und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» ist vorgemischt mit 50% Kühlmittel und 50%
entionisiertem Wasser.
• Trichter (nur zum Auffüllen von Kühlmittel)
Motorölstand
(S. 438)
• “Toyota Genuine Motor Oil” «Original Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffüllen von Motoröl)
Sicherungen
(S. 481)• Sicherung mit gleicher Amperezahl wie Originalsicherung
Kühllufteinlass der
Hybridbatterie
(Traktionsbatterie)
(S. 420)
• Staubsauger
Glühlampen
(S. 486)
• Glühlampe mit derselben Nummer und Wattzahl wie Origi-
nalglühlampe
• Kreuzschraubendreher
• Schlitzschraubendreher• Schraubenschlüssel
Kühler und
Kondensator
(S. 443)
