Page 541 of 632

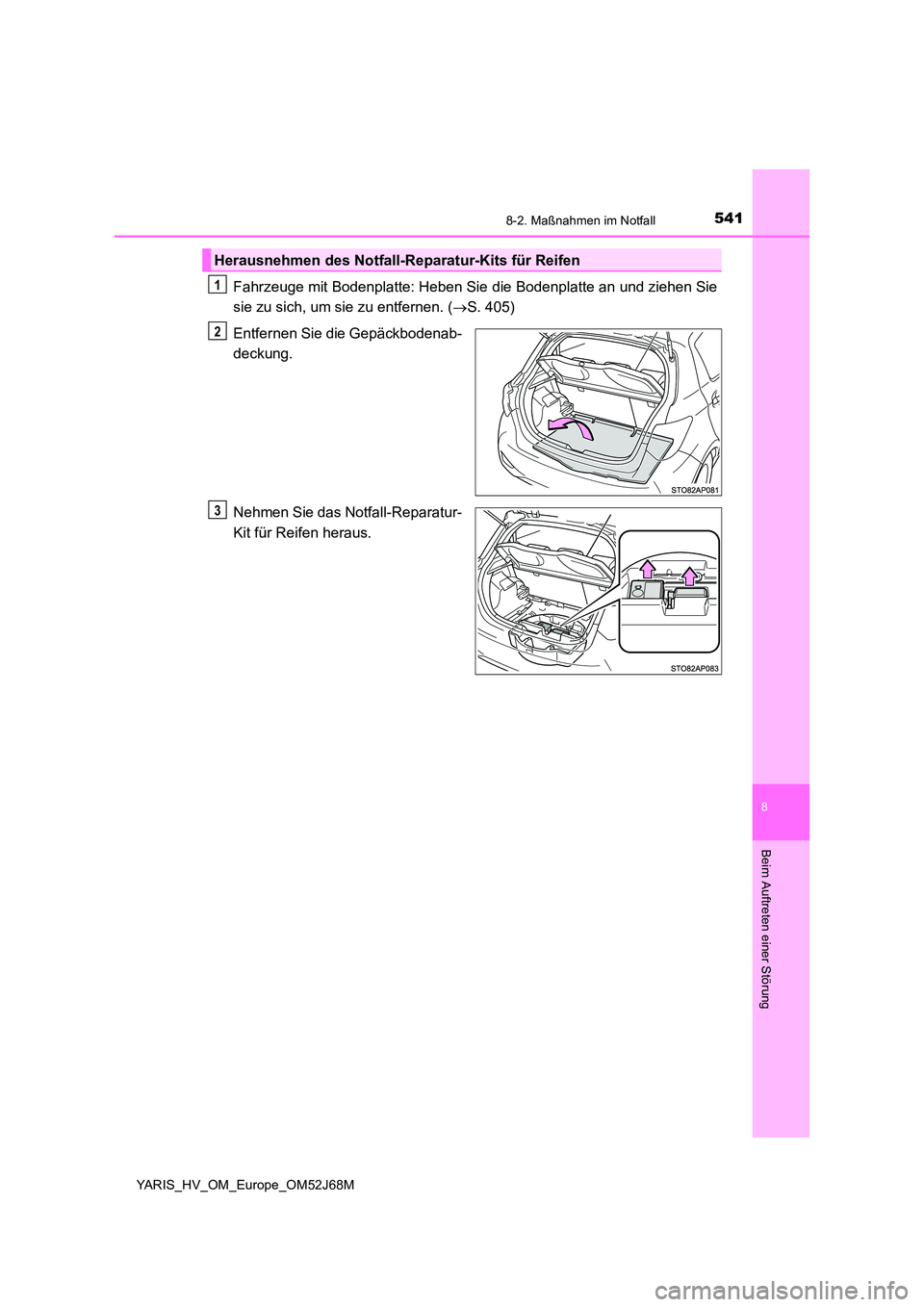

5418-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
Fahrzeuge mit Bodenplatte: Heben Sie die Bodenplatte an und ziehen Sie
sie zu sich, um sie zu entfernen. ( S. 405)
Entfernen Sie die Gepäckbodenab-
deckung.
Nehmen Sie das Notfall-Reparatur-
Kit für Reifen heraus.
Herausnehmen des Notfall-Reparatur-Kits für Reifen
1
2
3
Page 542 of 632

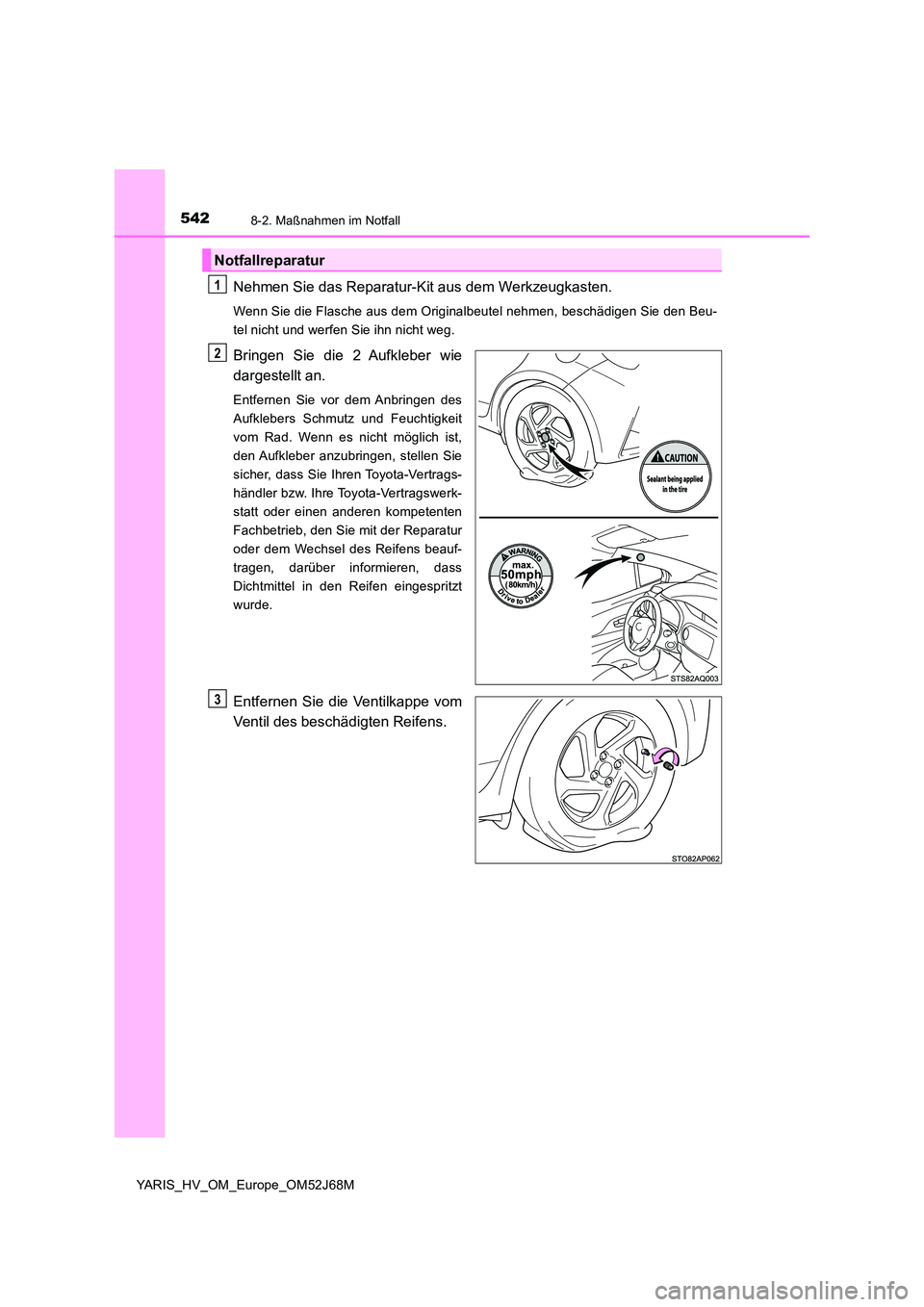

5428-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M
Nehmen Sie das Reparatur-Kit aus dem Werkzeugkasten.
Wenn Sie die Flasche aus dem Originalbeutel nehmen, beschädigen Sie den Beu-
tel nicht und werfen Sie ihn nicht weg.
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen des
Aufklebers Schmutz und Feuchtigkeit
vom Rad. Wenn es nicht möglich ist,
den Aufkleber anzubringen, stellen Sie
sicher, dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Toyota-Vertragswerk-
statt oder einen anderen kompetenten
Fachbetrieb, den Sie mit der Reparatur
oder dem Wechsel des Reifens beauf-
tragen, darüber informieren, dass
Dichtmittel in den Reifen eingespritzt
wurde.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Notfallreparatur
1
2
3
Page 543 of 632

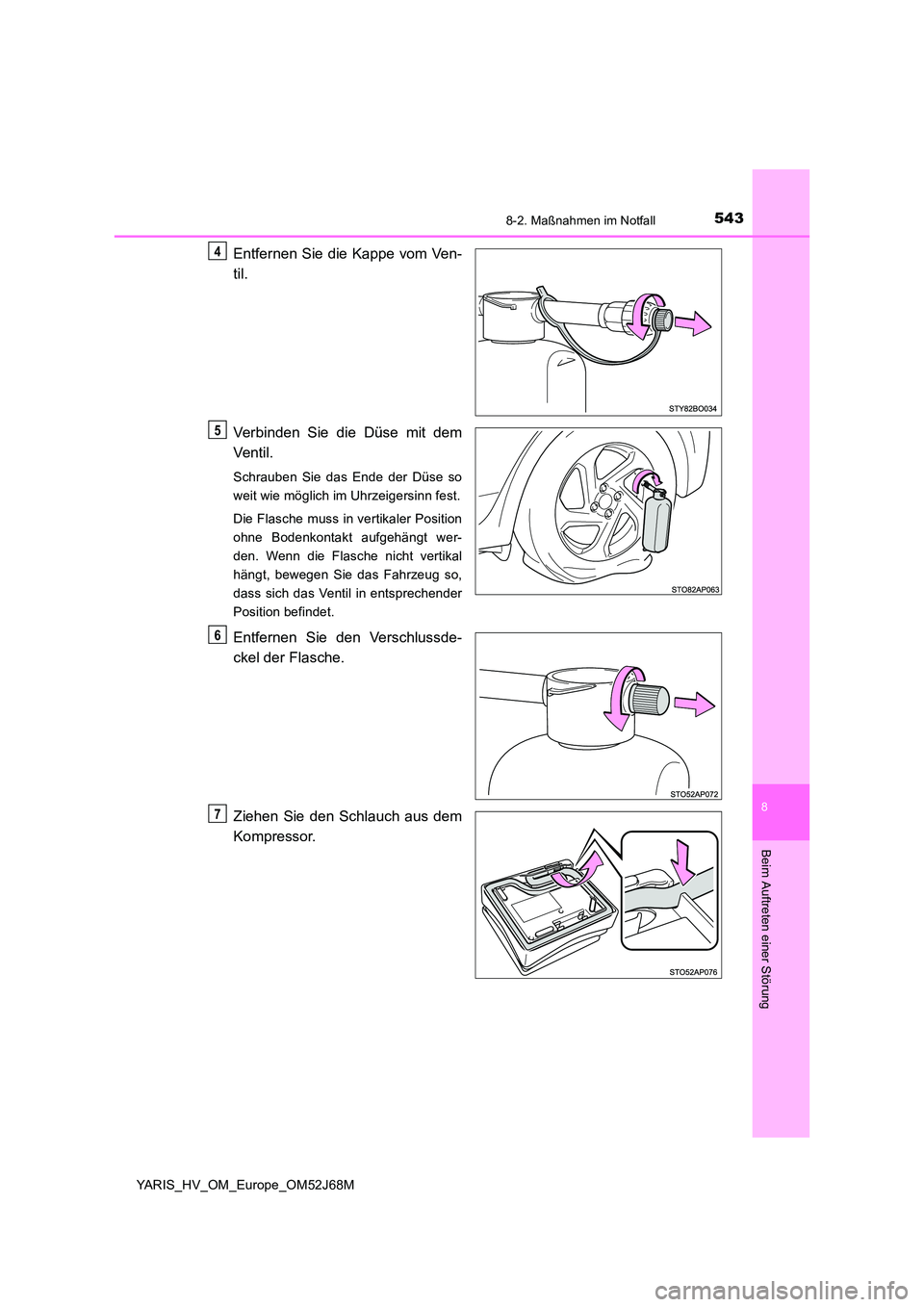

5438-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
Entfernen Sie die Kappe vom Ven-
til.
Verbinden Sie die Düse mit dem
Ventil.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche muss in vertikaler Position
ohne Bodenkontakt aufgehängt wer-
den. Wenn die Flasche nicht vertikal
hängt, bewegen Sie das Fahrzeug so,
dass sich das Ventil in entsprechender
Position befindet.
Entfernen Sie den Verschlussde-
ckel der Flasche.
Ziehen Sie den Schlauch aus dem
Kompressor.
4
5
6
7
Page 544 of 632

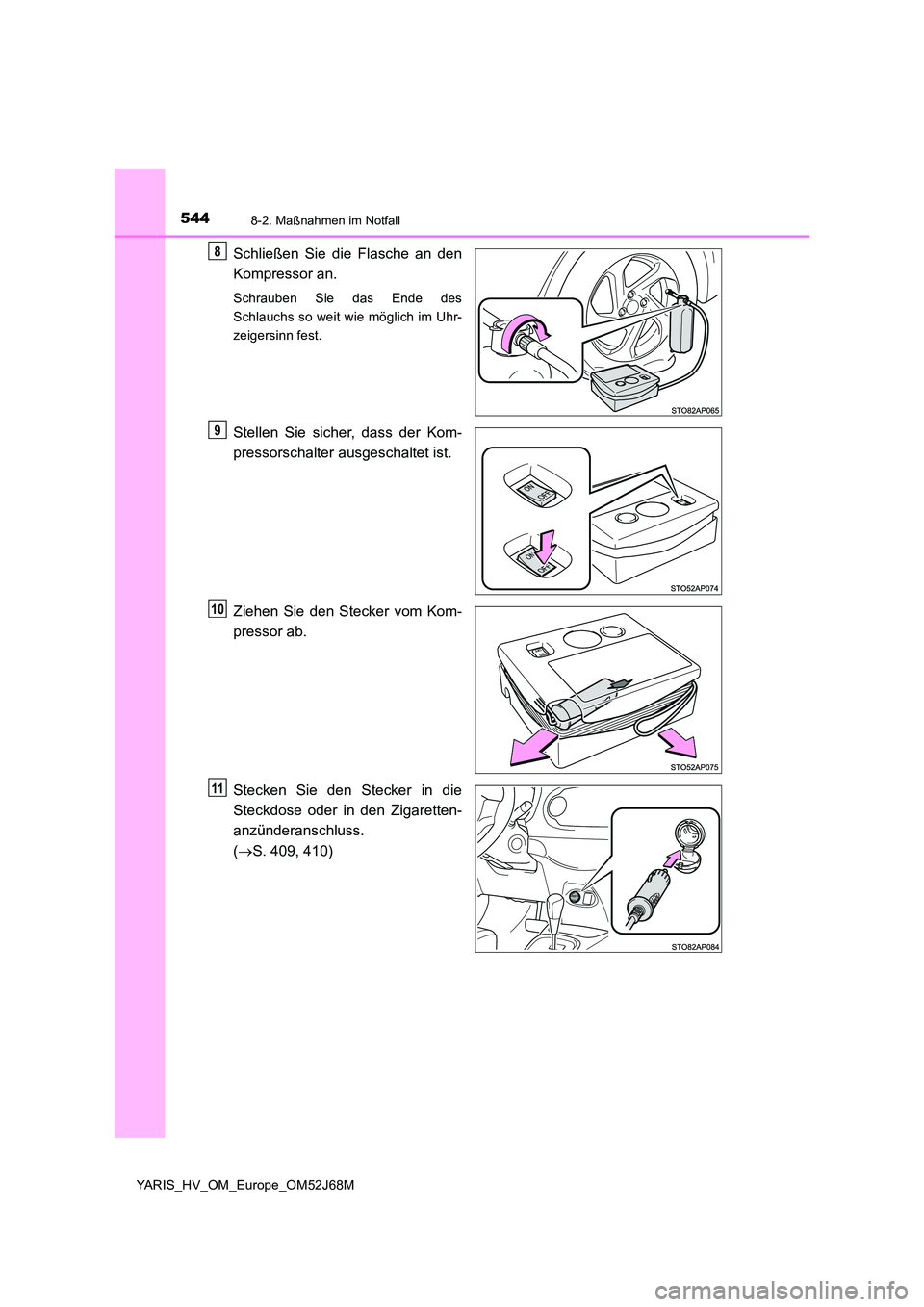

5448-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende des
Schlauchs so weit wie möglich im Uhr-
zeigersinn fest.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Ziehen Sie den Stecker vom Kom-
pressor ab.
Stecken Sie den Stecker in die
Steckdose oder in den Zigaretten-
anzünderanschluss.
( S. 409, 410)
8
9
10
11
Page 545 of 632

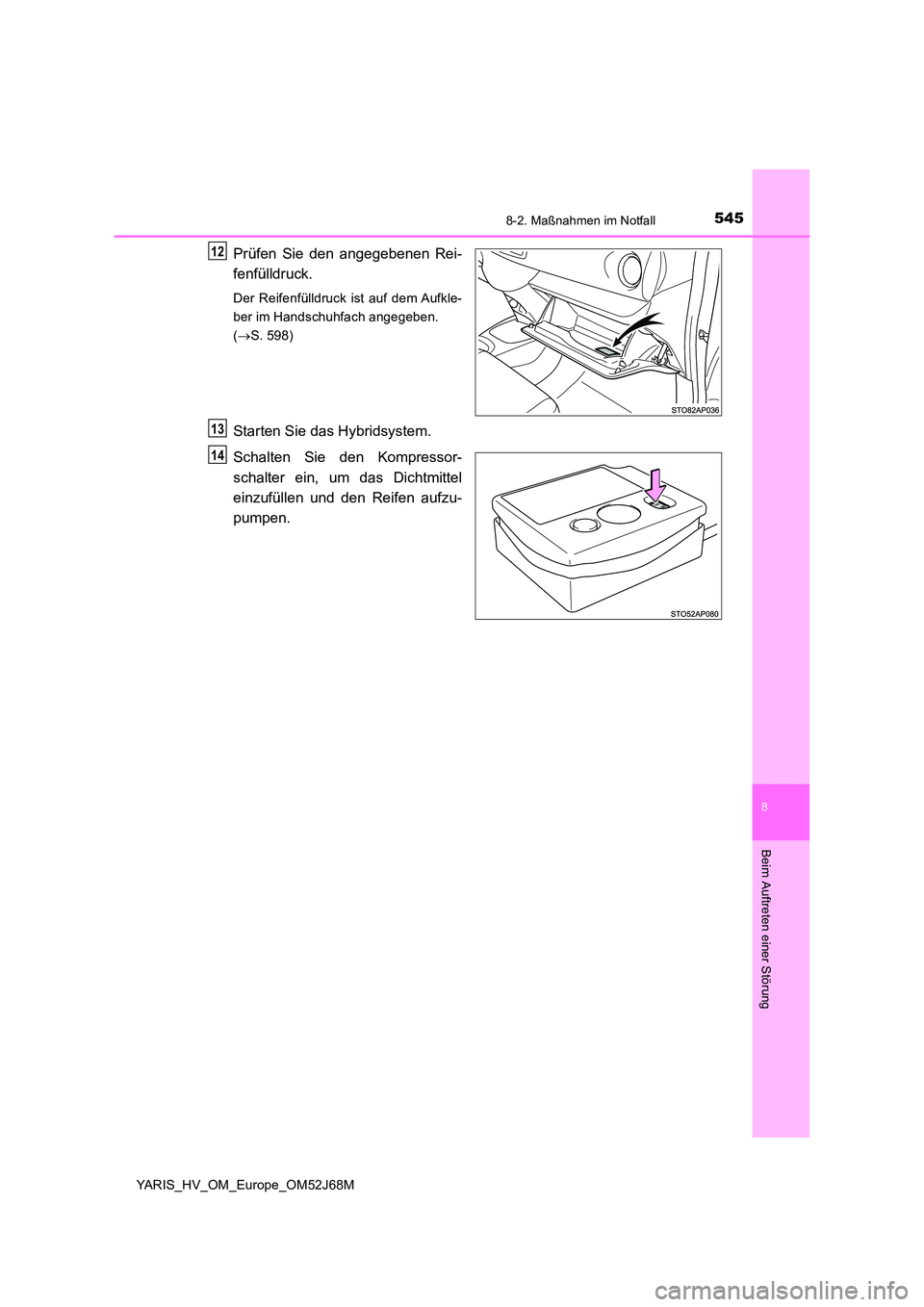

5458-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
Prüfen Sie den angegebenen Rei-
fenfülldruck.
Der Reifenfülldruck ist auf dem Aufkle-
ber im Handschuhfach angegeben.
( S. 598)
Starten Sie das Hybridsystem.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzufüllen und den Reifen aufzu-
pumpen.
12
13
14
Page 546 of 632

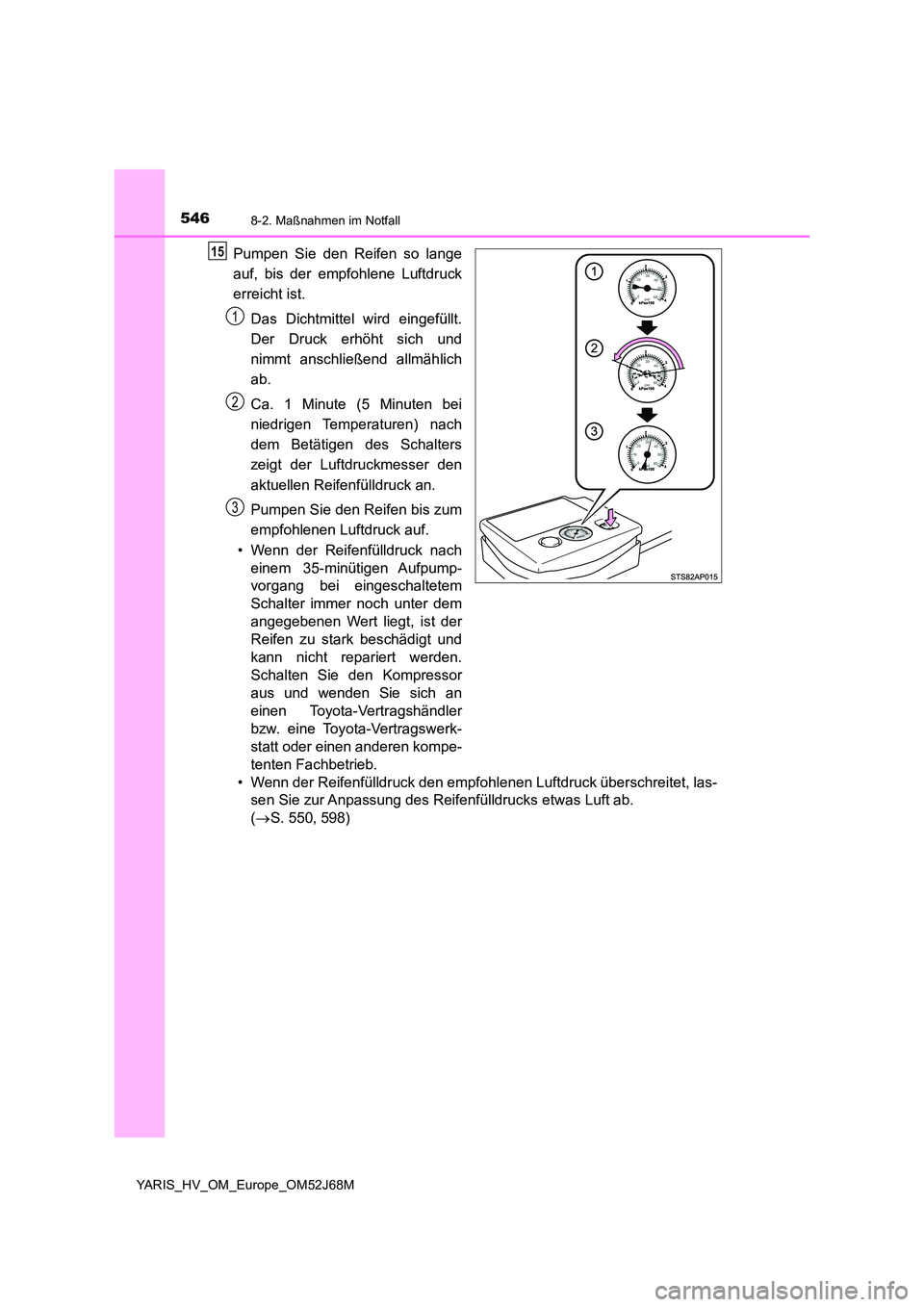

5468-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M
Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luftdruck
erreicht ist.
Das Dichtmittel wird eingefüllt.
Der Druck erhöht sich und
nimmt anschließend allmählich
ab.
Ca. 1 Minute (5 Minuten bei
niedrigen Temperaturen) nach
dem Betätigen des Schalters
zeigt der Luftdruckmesser den
aktuellen Reifenfülldruck an.
Pumpen Sie den Reifen bis zum
empfohlenen Luftdruck auf.
• Wenn der Reifenfülldruck nach
einem 35-minütigen Aufpump-
vorgang bei eingeschaltetem
Schalter immer noch unter dem
angegebenen Wert liegt, ist der
Reifen zu stark beschädigt und
kann nicht repariert werden.
Schalten Sie den Kompressor
aus und wenden Sie sich an
einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompe-
tenten Fachbetrieb.
• Wenn der Reifenfülldruck den empfohlenen Luftdruck überschreitet, las-
sen Sie zur Anpassung des Reifenfülldrucks etwas Luft ab.
( S. 550,598)
15
1
2
3
Page 547 of 632
5478-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
Schalten Sie den Kompressor aus.
Trennen Sie die Düse vom Ventil am Reifen und ziehen Sie dann den Ste-
cker aus der Steckdose oder aus dem Zigarettenanzünder.
Beim Abziehen der Düse kann etwas Dichtmittel auslaufen.
Drücken Sie die Taste, um Druck
aus der Flasche abzulassen.
Setzen Sie die Kappe auf die
Düse.
Setzen Sie die Ventilkappe auf das Ventil des notreparierten Reifens.
16
17

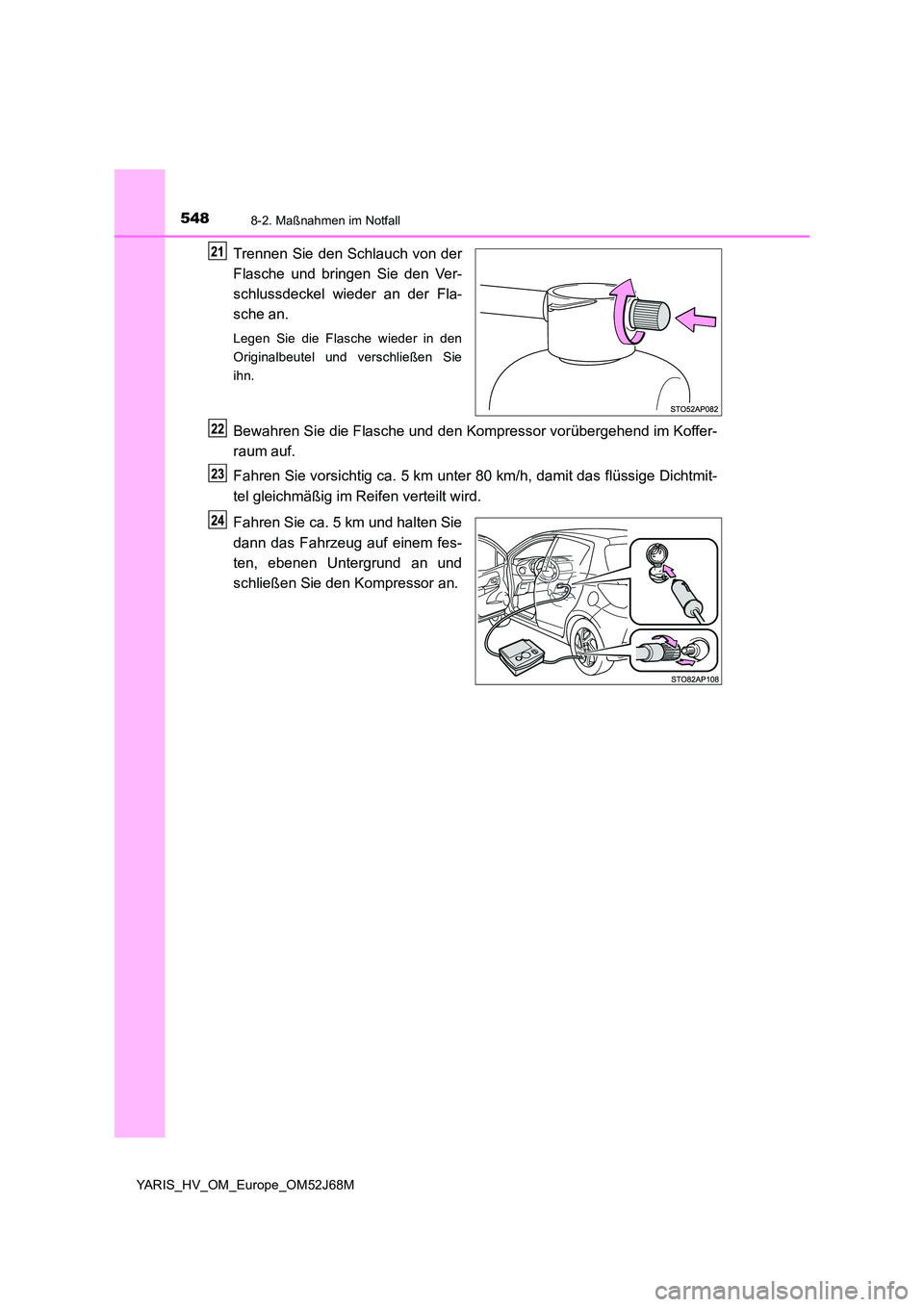

Page 548 of 632
5488-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M
Trennen Sie den Schlauch von der
Flasche und bringen Sie den Ver-
schlussdeckel wieder an der Fla-
sche an.
Legen Sie die Flasche wieder in den
Originalbeutel und verschließen Sie
ihn.
Bewahren Sie die Flasche und den Kompressor vorübergehend im Koffer-
raum auf.
Fahren Sie vorsichtig ca. 5 km unter 80 km/h, damit das flüssige Dichtmit-
tel gleichmäßig im Reifen verteilt wird.
Fahren Sie ca. 5 km und halten Sie
dann das Fahrzeug auf einem fes-
ten, ebenen Untergrund an und
schließen Sie den Kompressor an.
Page 549 of 632

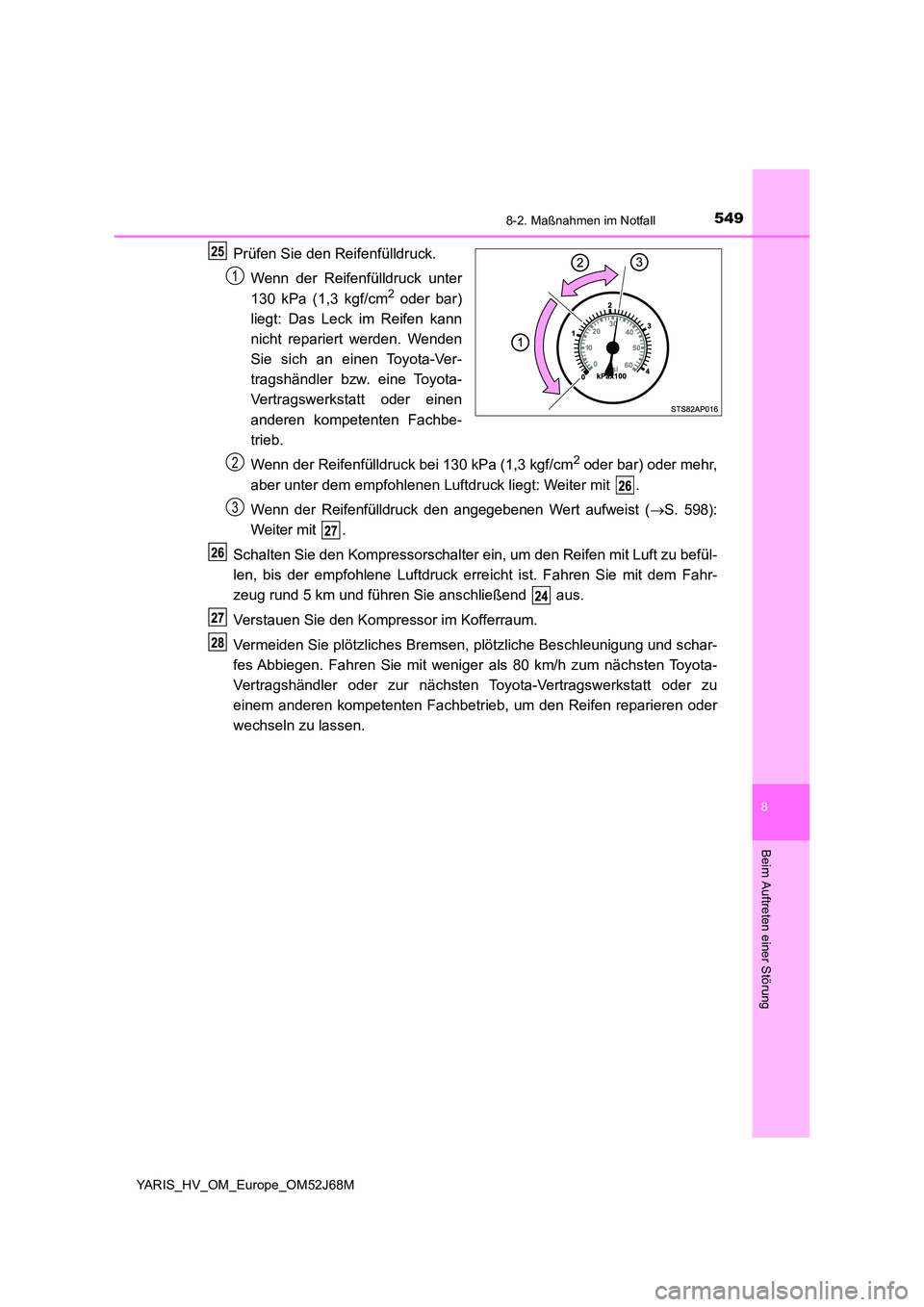

5498-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
Prüfen Sie den Reifenfülldruck.
Wenn der Reifenfülldruck unter
130 kPa (1,3 kgf/cm2 oder bar)
liegt: Das Leck im Reifen kann
nicht repariert werden. Wenden
Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen
anderen kompetenten Fachbe-
trieb.
Wenn der Reifenfülldruck bei 130 kPa (1,3 kgf/cm2 oder bar) oder mehr,
aber unter dem empfohlenen Luftdruck liegt: Weiter mit .
Wenn der Reifenfülldruck den angegebenen Wert aufweist ( S. 598):
Weiter mit .
Schalten Sie den Kompressorschalter ein, um den Reifen mit Luft zu befül-
len, bis der empfohlene Luftdruck erre icht ist. Fahren Sie mit dem Fahr-
zeug rund 5 km und führen Sie anschließend aus.
Verstauen Sie den Kompressor im Kofferraum.
Vermeiden Sie plötzliches Bremsen, plötzliche Beschleunigung und schar-
fes Abbiegen. Fahren Sie mit weniger als 80 km/h zum nächsten Toyota-
Vertragshändler oder zur nächsten Toyota-Vertragswerkstatt oder zu
einem anderen kompetenten Fachbetrieb, um den Reifen reparieren oder
wechseln zu lassen.
1
2
3
Page 550 of 632

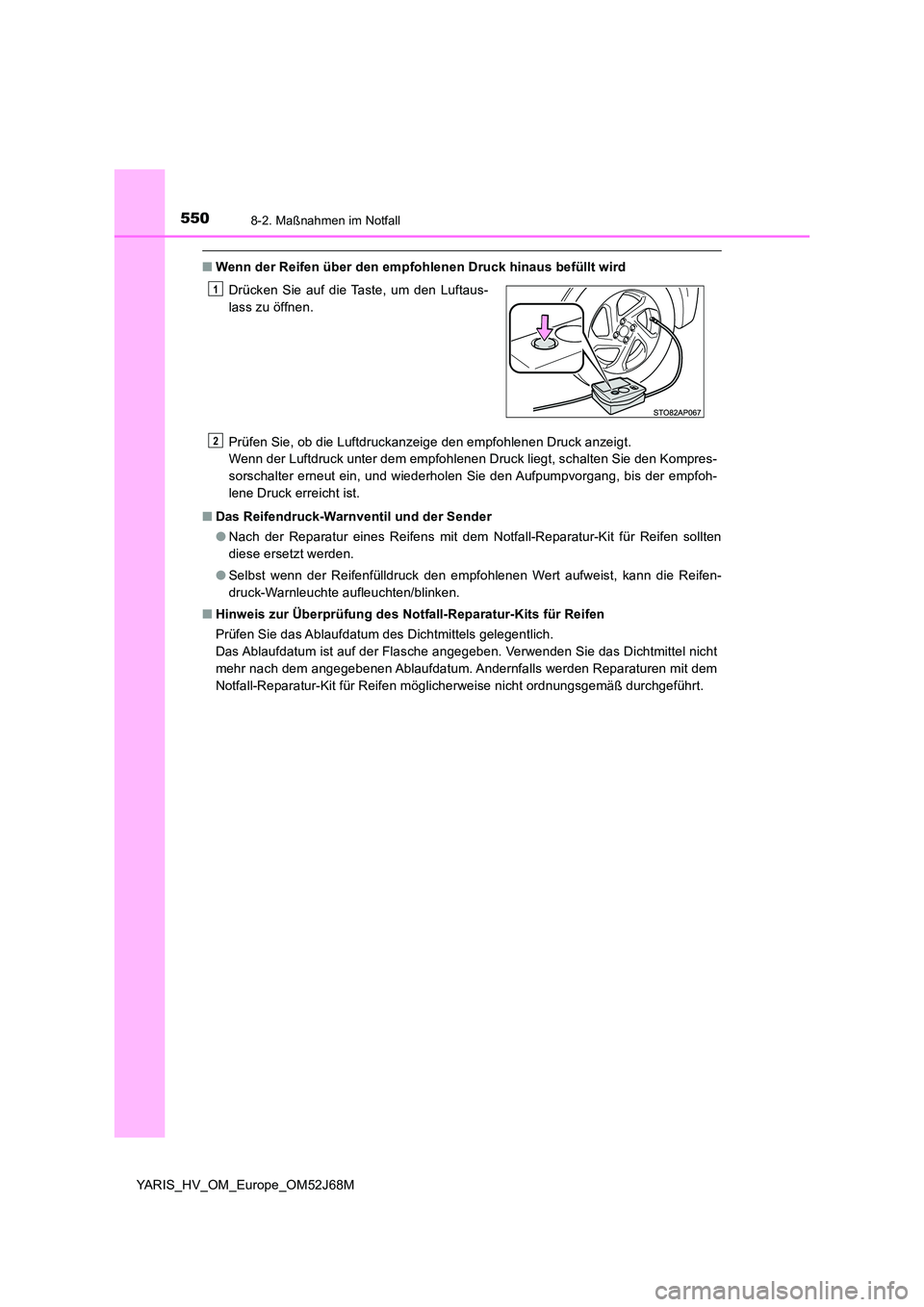

5508-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M
■Wenn der Reifen über den empfohlenen Druck hinaus befüllt wird
Prüfen Sie, ob die Luftdruckanzeige den empfohlenen Druck anzeigt.
Wenn der Luftdruck unter dem empfohlenen Druck liegt, schalten Sie den Kompres-
sorschalter erneut ein, und wiederholen Sie den Aufpumpvorgang, bis der empfoh-
lene Druck erreicht ist.
■ Das Reifendruck-Warnventil und der Sender
● Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für Reifen sollten
diese ersetzt werden.
● Selbst wenn der Reifenfülldruck den empfohlenen Wert aufweist, kann die Reifen-
druck-Warnleuchte aufleuchten/blinken.
■ Hinweis zur Überprüfung des Notfall-Reparatur-Kits für Reifen
Prüfen Sie das Ablaufdatum des Dichtmittels gelegentlich.
Das Ablaufdatum ist auf der Flasche angegeben. Verwenden Sie das Dichtmittel nicht
mehr nach dem angegebenen Ablaufdatum. Andernfalls werden Reparaturen mit dem
Notfall-Reparatur-Kit für Reifen möglicherweise nicht ordnungsgemäß durchgeführt.
Drücken Sie auf die Taste, um den Luftaus-
lass zu öffnen.
