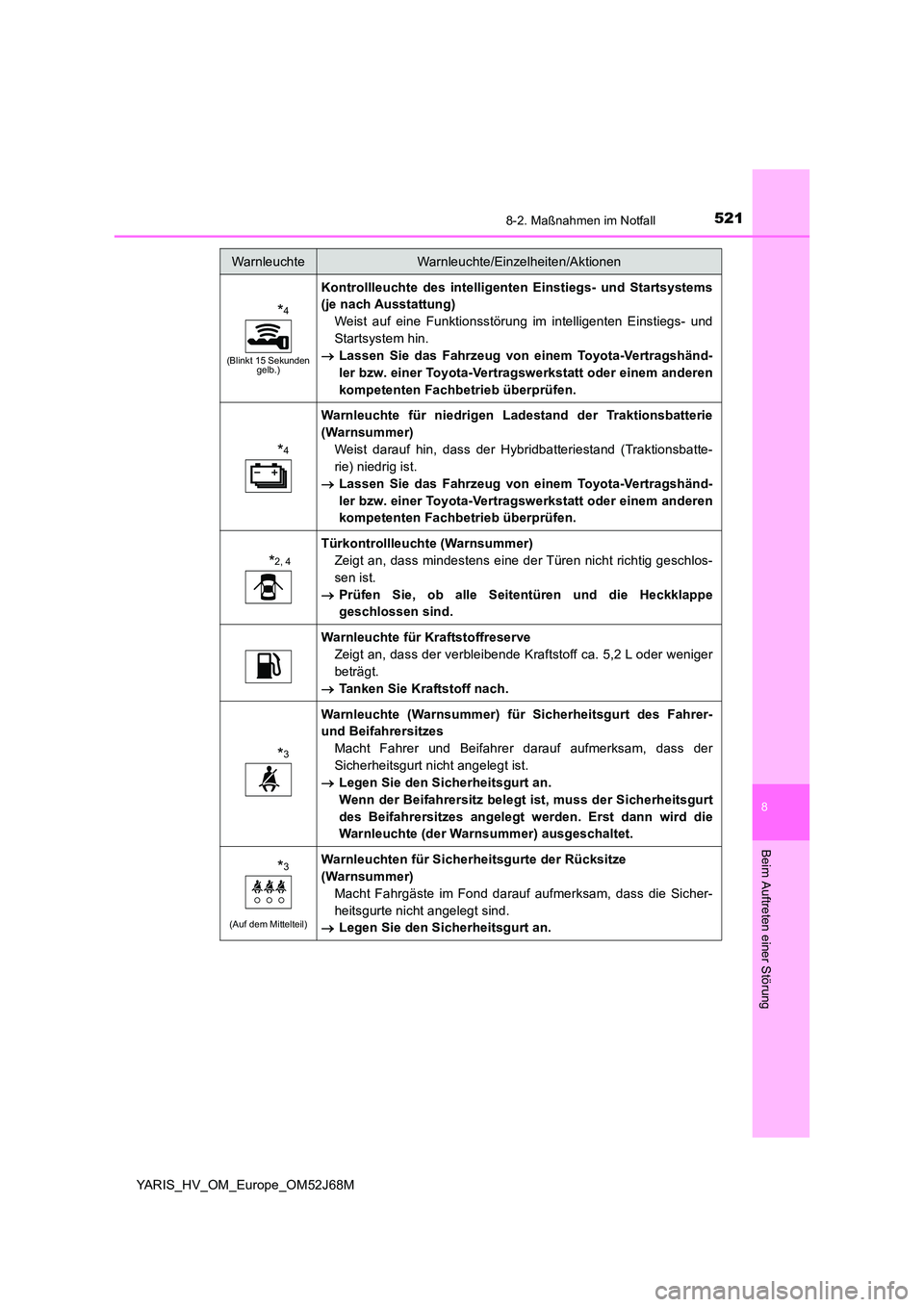

5218-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
*4
(Blinkt 15 Sekunden gelb.)
Kontrollleuchte des intelligenten Einstiegs- und Startsystems
(je nach Ausstattung)
Weist auf eine Funktionsstörung im intelligenten Einstiegs- und
Startsystem hin.
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
*4
Warnleuchte für niedrigen Ladestand der Traktionsbatterie
(Warnsummer)
Weist darauf hin, dass der Hybridbatteriestand (Traktionsbatte-
rie) niedrig ist.
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
*2, 4
Türkontrollleuchte (Warnsummer)
Zeigt an, dass mindestens eine der Türen nicht richtig geschlos-
sen ist.
 Prüfen Sie, ob alle Seitentüren und die Heckklappe
geschlossen sind.
Warnleuchte für Kraftstoffreserve
Zeigt an, dass der verbleibende Kraftstoff ca. 5,2 L oder weniger
beträgt.
 Tanken Sie Kraftstoff nach.
*3
Warnleuchte (Warnsummer) für Sicherheitsgurt des Fahrer-
und Beifahrersitzes
Macht Fahrer und Beifahrer darauf aufmerksam, dass der
Sicherheitsgurt nicht angelegt ist.
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz belegt ist, muss der Sicherheitsgurt
des Beifahrersitzes angelegt werden. Erst dann wird die
Warnleuchte (der Warnsummer) ausgeschaltet.
*3
(Auf dem Mittelteil)
Warnleuchten für Sicherheitsgurte der Rücksitze
(Warnsummer)
Macht Fahrgäste im Fond darauf aufmerksam, dass die Sicher-
heitsgurte nicht angelegt sind.
 Legen Sie den Sicherheitsgurt an.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

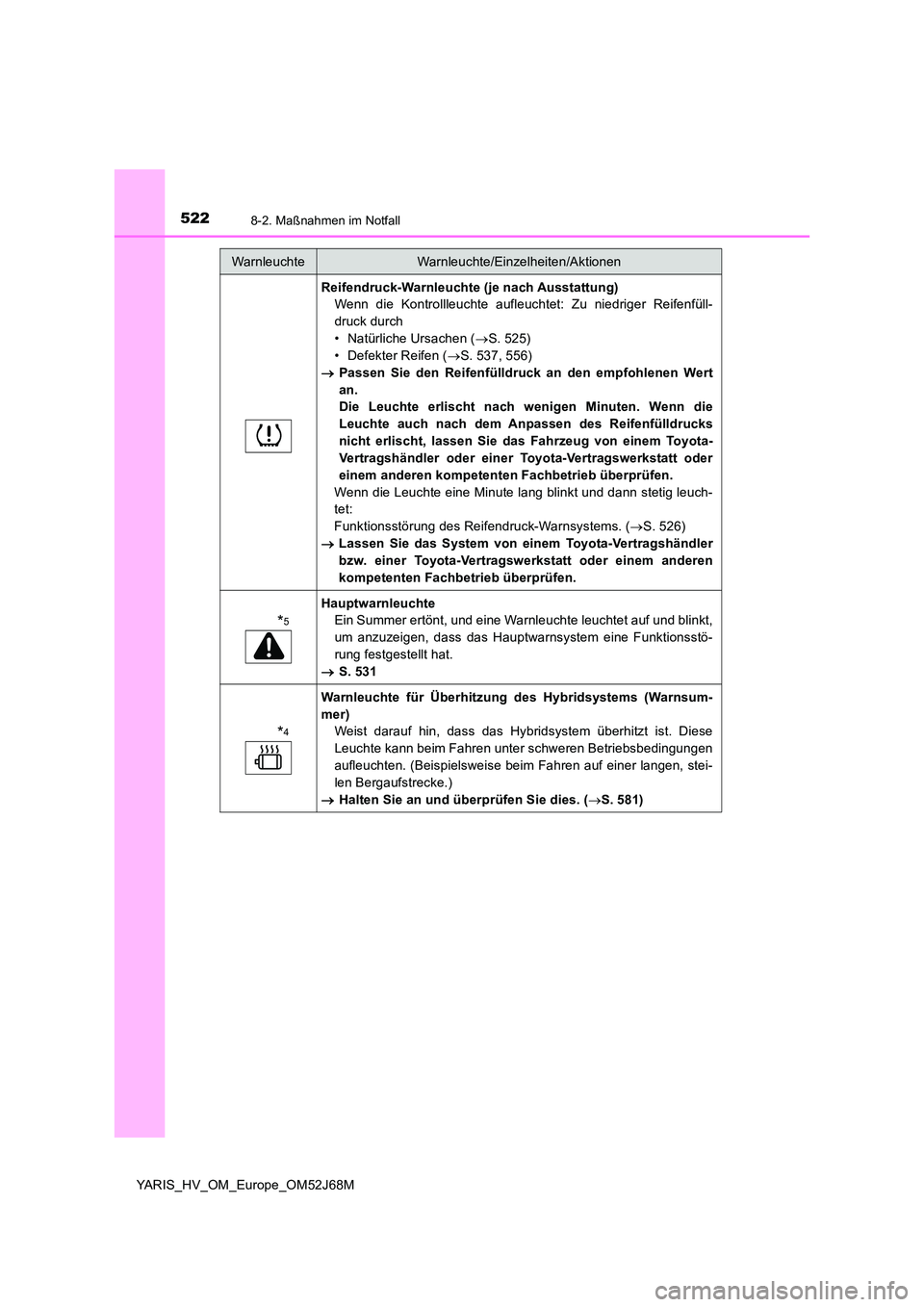

5228-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M
Reifendruck-Warnleuchte (je nach Ausstattung)
Wenn die Kontrollleuchte aufleuchtet: Zu niedriger Reifenfüll-
druck durch
• Natürliche Ursachen ( S. 525)
• Defekter Reifen ( S. 537, 556)
 Passen Sie den Reifenfülldruck an den empfohlenen Wert
an.
Die Leuchte erlischt nach wenigen Minuten. Wenn die
Leuchte auch nach dem Anpassen des Reifenfülldrucks
nicht erlischt, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Wenn die Leuchte eine Minute lang blinkt und dann stetig leuch-
tet:
Funktionsstörung des Reifendruck-Warnsystems. ( S. 526)
 Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
*5
Hauptwarnleuchte
Ein Summer ertönt, und eine Warnleuchte leuchtet auf und blinkt,
um anzuzeigen, dass das Hauptwarnsystem eine Funktionsstö-
rung festgestellt hat.
 S. 531
*4
Warnleuchte für Überhitzung des Hybridsystems (Warnsum-
mer)
Weist darauf hin, dass das Hybridsystem überhitzt ist. Diese
Leuchte kann beim Fahren unter schweren Betriebsbedingungen
aufleuchten. (Beispielsweise beim Fahren auf einer langen, stei-
len Bergaufstrecke.)
 Halten Sie an und überprüfen Sie dies. (S. 581)
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

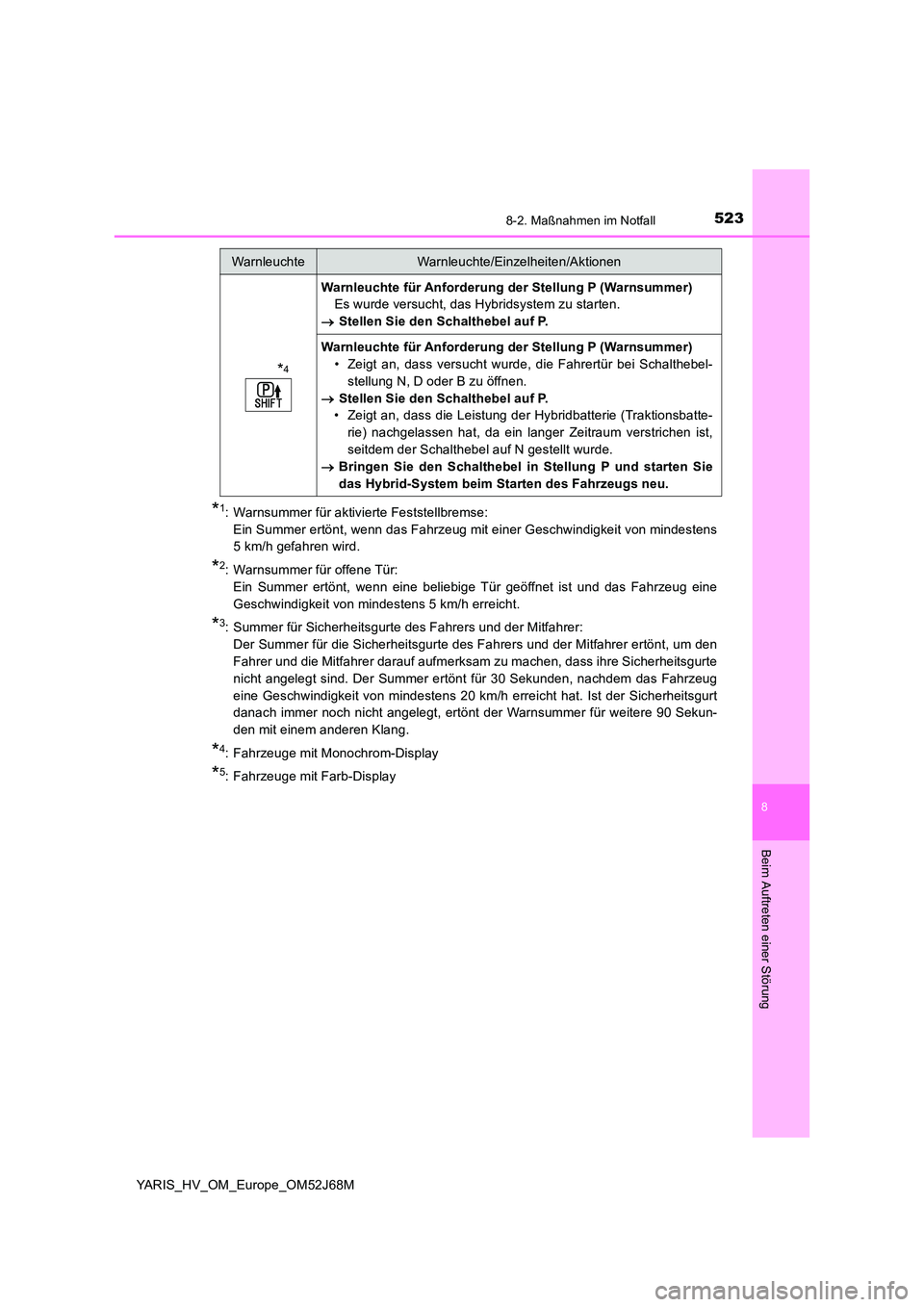

5238-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
*1: Warnsummer für aktivierte Feststellbremse:
Ein Summer ertönt, wenn das Fahrzeug mit einer Geschwindigkeit von mindestens
5 km/h gefahren wird.
*2: Warnsummer für offene Tür:
Ein Summer ertönt, wenn eine beliebige Tür geöffnet ist und das Fahrzeug eine
Geschwindigkeit von mindestens 5 km/h erreicht.
*3: Summer für Sicherheitsgurte des Fahrers und der Mitfahrer:
Der Summer für die Sicherheitsgurte des Fahrers und der Mitfahrer ertönt, um den
Fahrer und die Mitfahrer darauf aufmerksam zu machen, dass ihre Sicherheitsgurte
nicht angelegt sind. Der Summer ertönt für 30 Sekunden, nachdem das Fahrzeug
eine Geschwindigkeit von mindestens 20 km/h erreicht hat. Ist der Sicherheitsgurt
danach immer noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekun-
den mit einem anderen Klang.
*4: Fahrzeuge mit Monochrom-Display
*5: Fahrzeuge mit Farb-Display
*4
Warnleuchte für Anforderung der Stellung P (Warnsummer)
Es wurde versucht, das Hybridsystem zu starten.
 Stellen Sie den Schalthebel auf P.
Warnleuchte für Anforderung der Stellung P (Warnsummer)
• Zeigt an, dass versucht wurde, die Fahrertür bei Schalthebel-
stellung N, D oder B zu öffnen.
 Stellen Sie den Schalthebel auf P.
• Zeigt an, dass die Leistung der Hybridbatterie (Traktionsbatte-
rie) nachgelassen hat, da ein langer Zeitraum verstrichen ist,
seitdem der Schalthebel auf N gestellt wurde.
 Bringen Sie den Schalthebel in Stellung P und starten Sie
das Hybrid-System beim Starten des Fahrzeugs neu.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

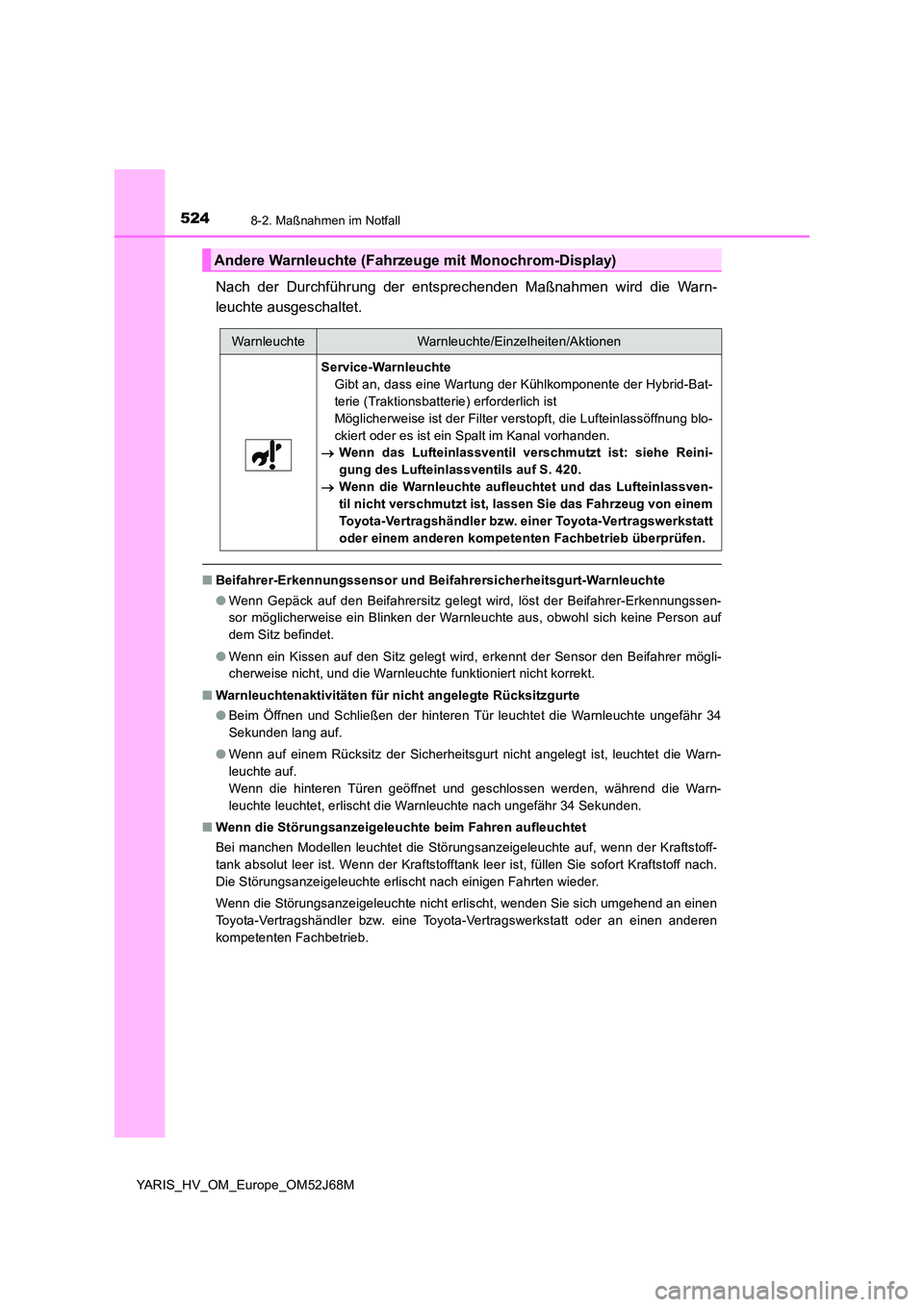

5248-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M
Nach der Durchführung der entsprechenden Maßnahmen wird die Warn-
leuchte ausgeschaltet.
■ Beifahrer-Erkennungssensor und Beifahrersicherheitsgurt-Warnleuchte
● Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte aus, obwohl sich keine Person auf
dem Sitz befindet.
● Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht, und die Warnleuchte funktioniert nicht korrekt.
■ Warnleuchtenaktivitäten für nicht angelegte Rücksitzgurte
● Beim Öffnen und Schließen der hinteren Tür leuchtet die Warnleuchte ungefähr 34
Sekunden lang auf.
● Wenn auf einem Rücksitz der Sicherheitsgurt nicht angelegt ist, leuchtet die Warn-
leuchte auf.
Wenn die hinteren Türen geöffnet und geschlossen werden, während die Warn-
leuchte leuchtet, erlischt die Warnleuchte nach ungefähr 34 Sekunden.
■ Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungsanzeigeleuchte auf, wenn der Kraftstoff-
tank absolut leer ist. Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach.
Die Störungsanzeigeleuchte erlischt nach einigen Fahrten wieder.
Wenn die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich umgehend an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen anderen
kompetenten Fachbetrieb.
Andere Warnleuchte (Fahrzeu ge mit Monochrom-Display)
WarnleuchteWarnleuchte/Einzelheiten/Aktionen
Service-Warnleuchte
Gibt an, dass eine Wartung der Kühlkomponente der Hybrid-Bat-
terie (Traktionsbatterie) erforderlich ist
Möglicherweise ist der Filter verstopft, die Lufteinlassöffnung blo-
ckiert oder es ist ein Spalt im Kanal vorhanden.
 Wenn das Lufteinlassventil verschmutzt ist: siehe Reini-
gung des Lufteinlassventils auf S. 420.
 Wenn die Warnleuchte aufleuchtet und das Lufteinlassven-
til nicht verschmutzt ist, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einem anderen kompetenten Fachbetrieb überprüfen.

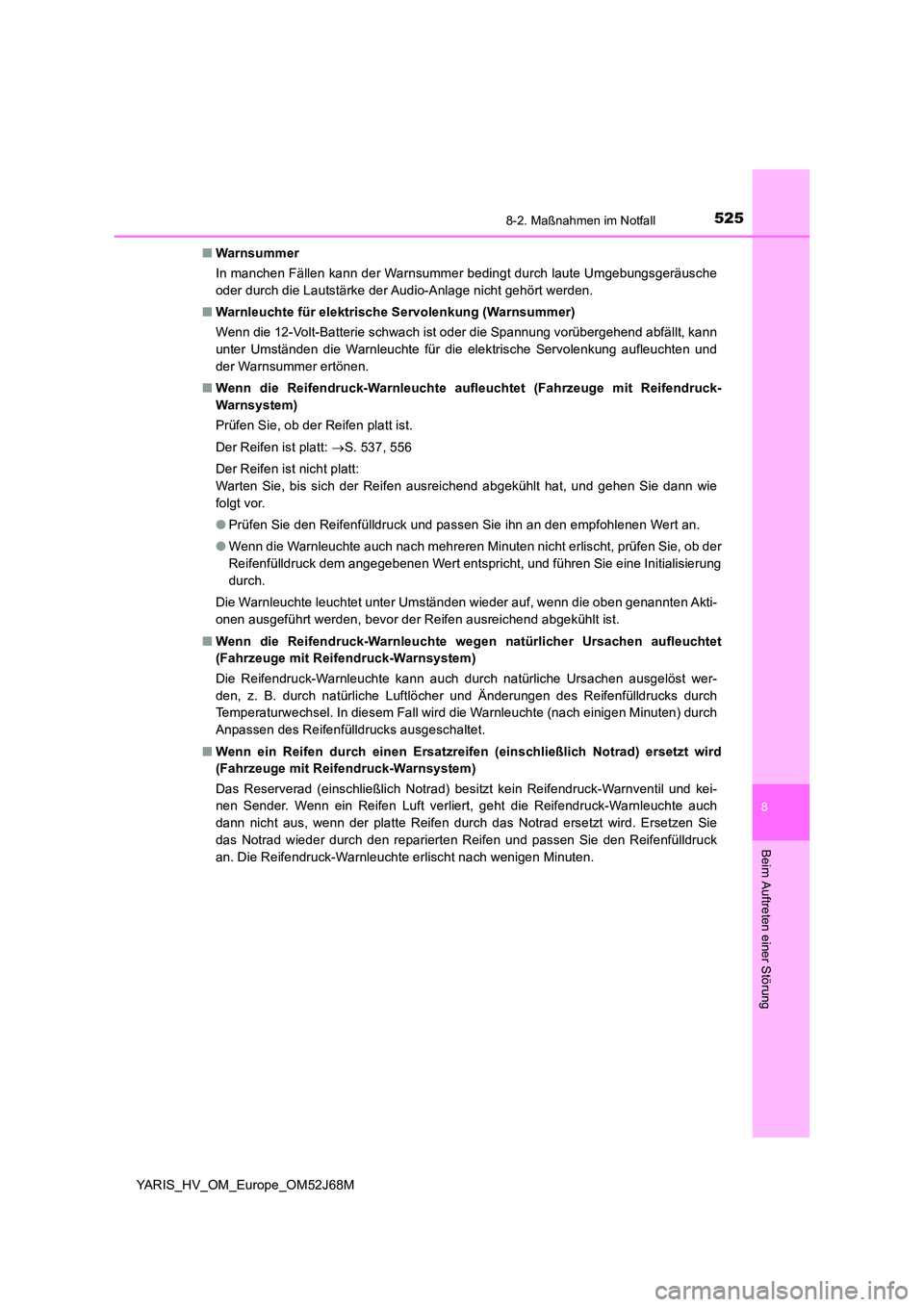

5258-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
■ Warnsummer
In manchen Fällen kann der Warnsummer bedingt durch laute Umgebungsgeräusche
oder durch die Lautstärke der Audio-Anlage nicht gehört werden.
■ Warnleuchte für elektrische Servolenkung (Warnsummer)
Wenn die 12-Volt-Batterie schwach ist oder die Spannung vorübergehend abfällt, kann
unter Umständen die Warnleuchte für die elektrische Servolenkung aufleuchten und
der Warnsummer ertönen.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Prüfen Sie, ob der Reifen platt ist.
Der Reifen ist platt: S. 537, 556
Der Reifen ist nicht platt:
Warten Sie, bis sich der Reifen ausreichend abgekühlt hat, und gehen Sie dann wie
folgt vor.
● Prüfen Sie den Reifenfülldruck und passen Sie ihn an den empfohlenen Wert an.
● Wenn die Warnleuchte auch nach mehreren Minuten nicht erlischt, prüfen Sie, ob der
Reifenfülldruck dem angegebenen Wert entspricht, und führen Sie eine Initialisierung
durch.
Die Warnleuchte leuchtet unter Umständen wieder auf, wenn die oben genannten Akti-
onen ausgeführt werden, bevor der Reifen ausreichend abgekühlt ist.
■ Wenn die Reifendruck-Warnleuchte wegen natürlicher Ursachen aufleuchtet
(Fahrzeuge mit Reifendruck-Warnsystem)
Die Reifendruck-Warnleuchte kann auch durch natürliche Ursachen ausgelöst wer-
den, z. B. durch natürliche Luftlöcher und Änderungen des Reifenfülldrucks durch
Temperaturwechsel. In diesem Fall wird die Warnleuchte (nach einigen Minuten) durch
Anpassen des Reifenfülldrucks ausgeschaltet.
■ Wenn ein Reifen durch einen Ersatzreifen (einschließlich Notrad) ersetzt wird
(Fahrzeuge mit Reifendruck-Warnsystem)
Das Reserverad (einschließlich Notrad) besitzt kein Reifendruck-Warnventil und kei-
nen Sender. Wenn ein Reifen Luft verliert, geht die Reifendruck-Warnleuchte auch
dann nicht aus, wenn der platte Reifen durch das Notrad ersetzt wird. Ersetzen Sie
das Notrad wieder durch den reparierten Reifen und passen Sie den Reifenfülldruck
an. Die Reifendruck-Warnleuchte erlischt nach wenigen Minuten.

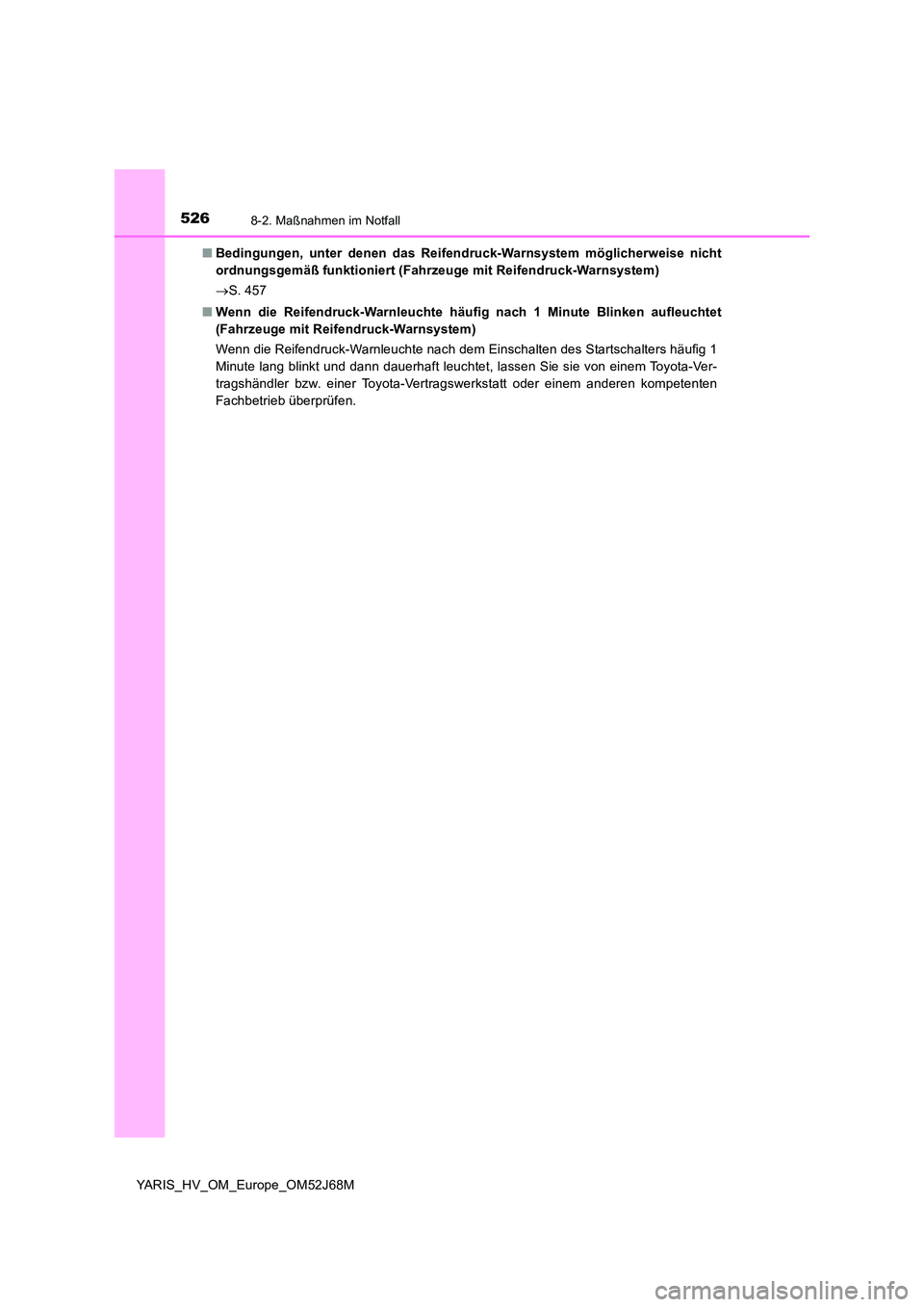

5268-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M
■ Bedingungen, unter denen das Reifendruck-Warnsystem möglicherweise nicht
ordnungsgemäß funktioniert (Fahrzeuge mit Reifendruck-Warnsystem)
 S. 457
■ Wenn die Reifendruck-Warnleuchte häufig nach 1 Minute Blinken aufleuchtet
(Fahrzeuge mit Reifendruck-Warnsystem)
Wenn die Reifendruck-Warnleuchte nach dem Einschalten des Startschalters häufig 1
Minute lang blinkt und dann dauerhaft leuchtet, lassen Sie sie von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.

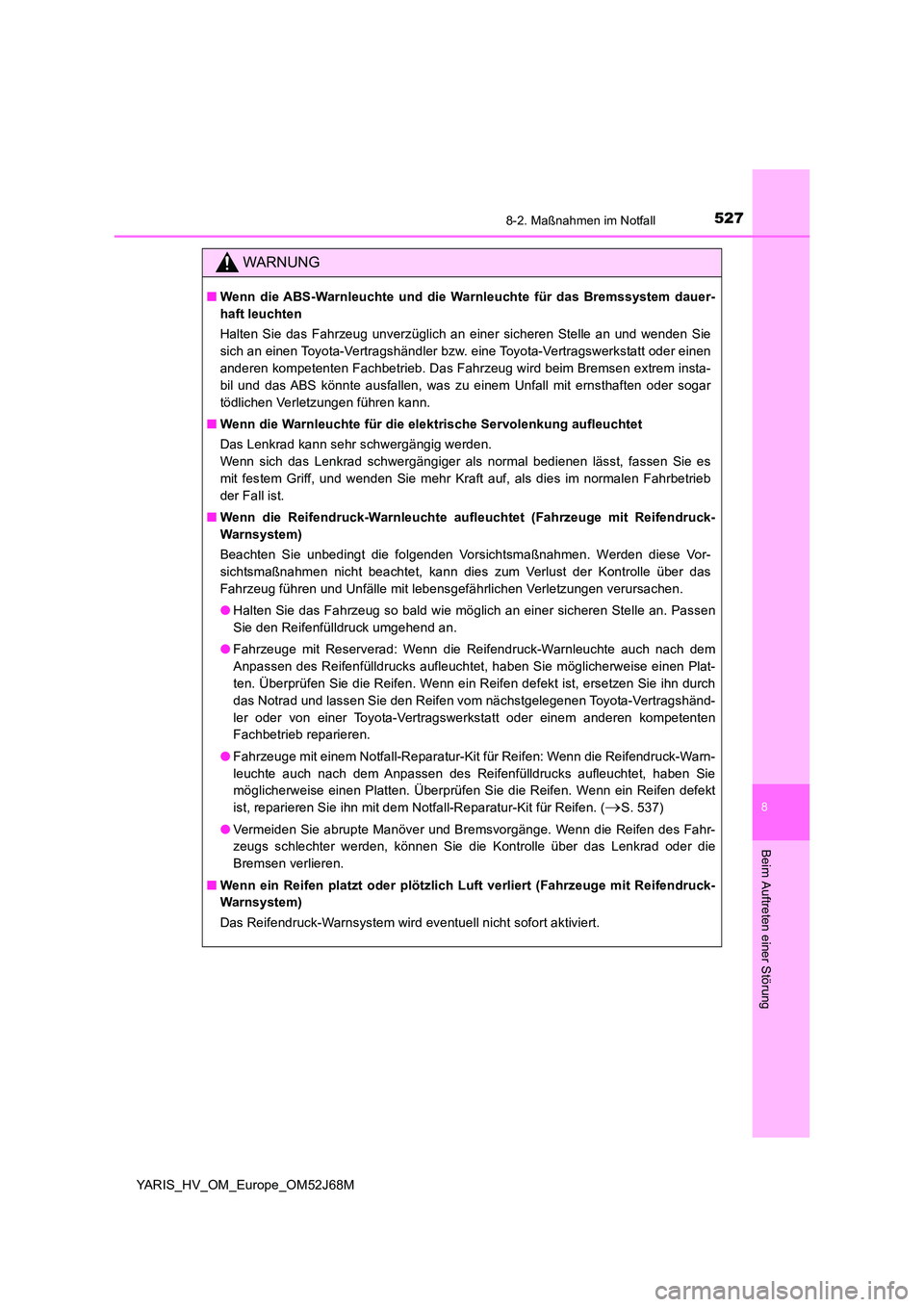

5278-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
WARNUNG
■Wenn die ABS-Warnleuchte und die Warnleuchte für das Bremssystem dauer-
haft leuchten
Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an und wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb. Das Fahrzeug wird beim Bremsen extrem insta-
bil und das ABS könnte ausfallen, was zu einem Unfall mit ernsthaften oder sogar
tödlichen Verletzungen führen kann.
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich das Lenkrad schwergängiger als normal bedienen lässt, fassen Sie es
mit festem Griff, und wenden Sie mehr Kraft auf, als dies im normalen Fahrbetrieb
der Fall ist.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen. Werden diese Vor-
sichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kontrolle über das
Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen verursachen.
● Halten Sie das Fahrzeug so bald wie möglich an einer sicheren Stelle an. Passen
Sie den Reifenfülldruck umgehend an.
● Fahrzeuge mit Reserverad: Wenn die Reifendruck-Warnleuchte auch nach dem
Anpassen des Reifenfülldrucks aufleuchtet, haben Sie möglicherweise einen Plat-
ten. Überprüfen Sie die Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn durch
das Notrad und lassen Sie den Reifen vom nächstgelegenen Toyota-Vertragshänd-
ler oder von einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb reparieren.
● Fahrzeuge mit einem Notfall-Reparatur-Kit für Reifen: Wenn die Reifendruck-Warn-
leuchte auch nach dem Anpassen des Reifenfülldrucks aufleuchtet, haben Sie
möglicherweise einen Platten. Überprüfen Sie die Reifen. Wenn ein Reifen defekt
ist, reparieren Sie ihn mit dem Notfall-Reparatur-Kit für Reifen. (S. 537)
● Vermeiden Sie abrupte Manöver und Bremsvorgänge. Wenn die Reifen des Fahr-
zeugs schlechter werden, können Sie die Kontrolle über das Lenkrad oder die
Bremsen verlieren.
■ Wenn ein Reifen platzt oder plötzlich Luft verliert (Fahrzeuge mit Reifendruck-
Warnsystem)
Das Reifendruck-Warnsystem wird eventuell nicht sofort aktiviert.

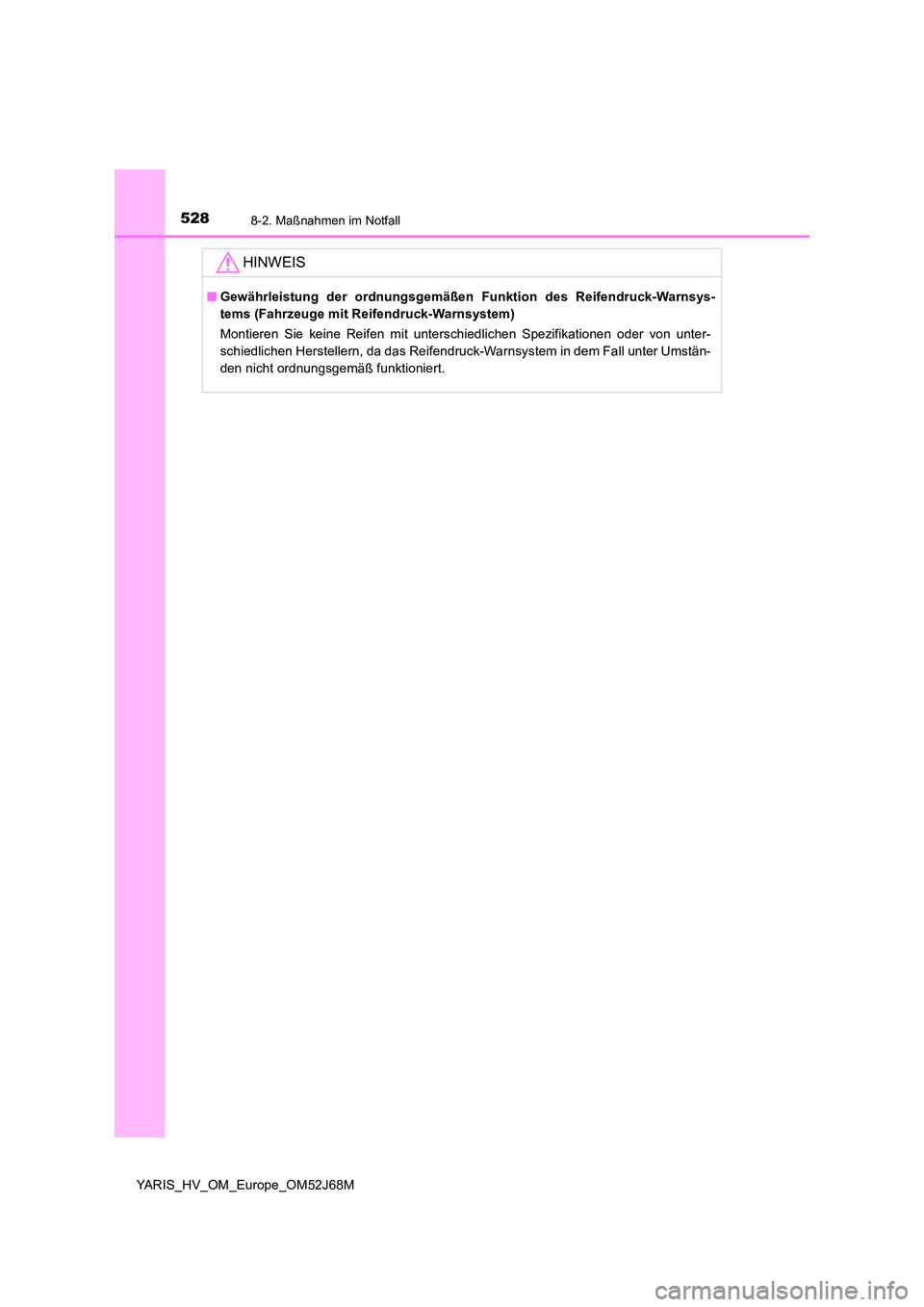

5288-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M
HINWEIS
■Gewährleistung der ordnungsgemäßen Funktion des Reifendruck-Warnsys-
tems (Fahrzeuge mit Reifendruck-Warnsystem)
Montieren Sie keine Reifen mit unterschiedlichen Spezifikationen oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem in dem Fall unter Umstän-
den nicht ordnungsgemäß funktioniert.

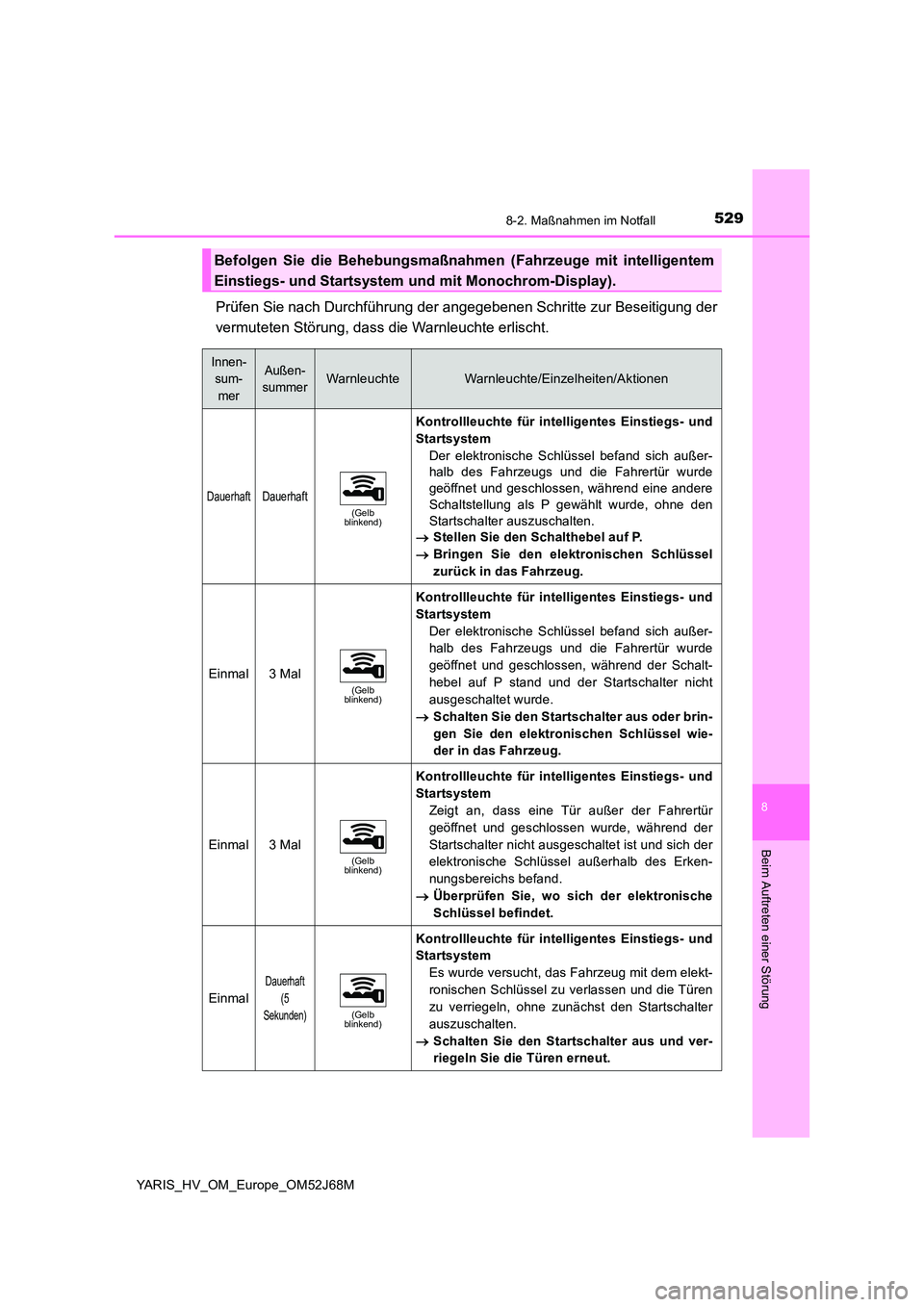

5298-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52J68M
Prüfen Sie nach Durchführung der angegebenen Schritte zur Beseitigung der
vermuteten Störung, dass die Warnleuchte erlischt.
Befolgen Sie die Behebungsmaßnahmen (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem und mit Monochrom-Display).
Innen-
sum-
mer
Außen-
summerWarnleuchteWarnleuchte/Einzelheiten/Aktionen
DauerhaftDauerhaft(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Der elektronische Schlüssel befand sich außer-
halb des Fahrzeugs und die Fahrertür wurde
geöffnet und geschlossen, während eine andere
Schaltstellung als P gewählt wurde, ohne den
Startschalter auszuschalten.
 Stellen Sie den Schalthebel auf P.
 Bringen Sie den elektronischen Schlüssel
zurück in das Fahrzeug.
Einmal3 Mal(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Der elektronische Schlüssel befand sich außer-
halb des Fahrzeugs und die Fahrertür wurde
geöffnet und geschlossen, während der Schalt-
hebel auf P stand und der Startschalter nicht
ausgeschaltet wurde.
 Schalten Sie den Startschalter aus oder brin-
gen Sie den elektronischen Schlüssel wie-
der in das Fahrzeug.
Einmal3 Mal(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass eine Tür außer der Fahrertür
geöffnet und geschlossen wurde, während der
Startschalter nicht ausgeschaltet ist und sich der
elektronische Schlüssel außerhalb des Erken-
nungsbereichs befand.
 Überprüfen Sie, wo sich der elektronische
Schlüssel befindet.
Einmal
Dauerhaft
(5
Sekunden)(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Es wurde versucht, das Fahrzeug mit dem elekt-
ronischen Schlüssel zu verlassen und die Türen
zu verriegeln, ohne zunächst den Startschalter
auszuschalten.
 Schalten Sie den Startschalter aus und ver-
riegeln Sie die Türen erneut.

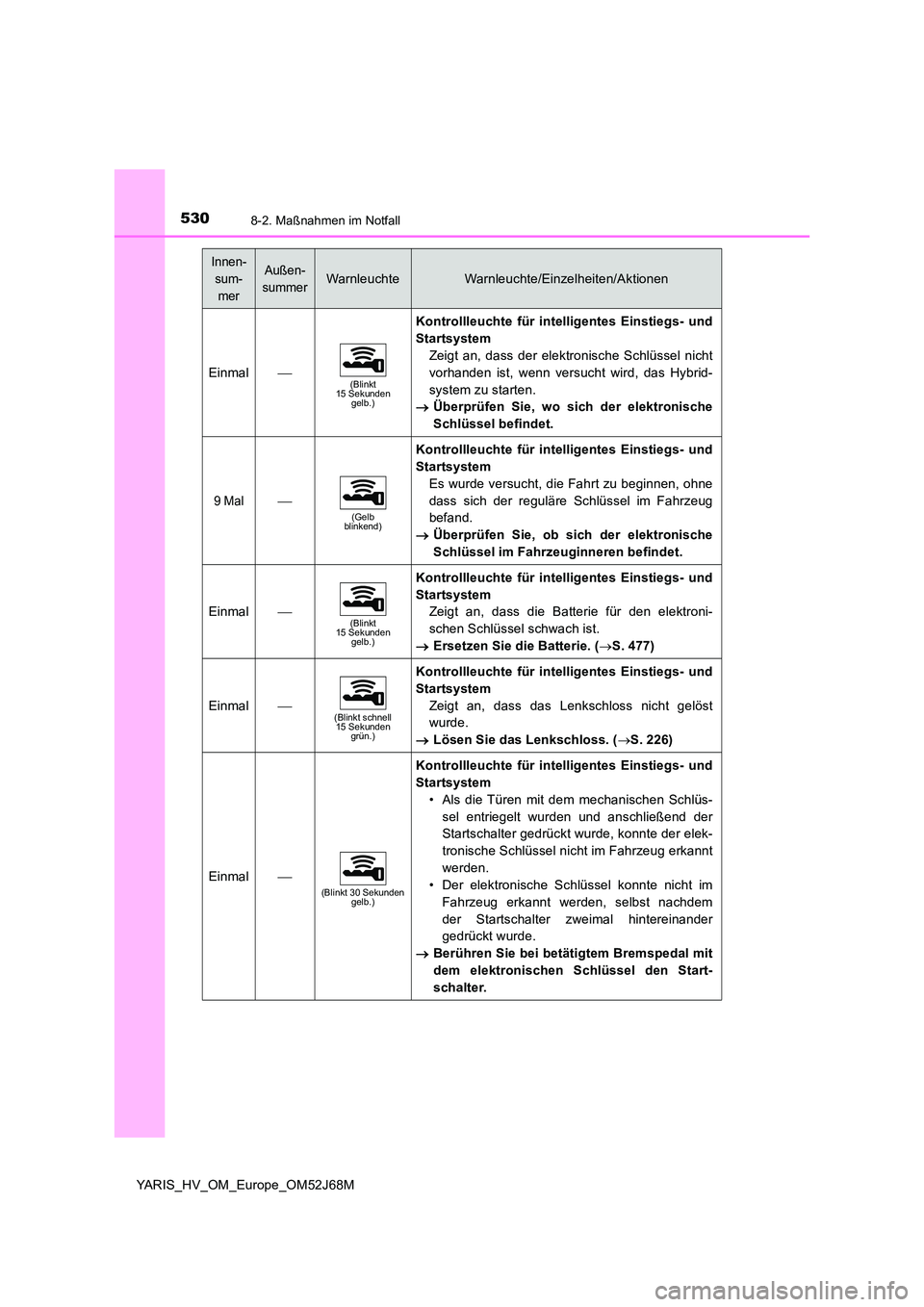

5308-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52J68M
Einmal(Blinkt 15 Sekunden gelb.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass der elektronische Schlüssel nicht
vorhanden ist, wenn versucht wird, das Hybrid-
system zu starten.
 Überprüfen Sie, wo sich der elektronische
Schlüssel befindet.
9 Mal(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Es wurde versucht, die Fahrt zu beginnen, ohne
dass sich der reguläre Schlüssel im Fahrzeug
befand.
 Überprüfen Sie, ob sich der elektronische
Schlüssel im Fahrzeuginneren befindet.
Einmal(Blinkt 15 Sekunden gelb.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass die Batterie für den elektroni-
schen Schlüssel schwach ist.
 Ersetzen Sie die Batterie. (S. 477)
Einmal(Blinkt schnell 15 Sekunden grün.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass das Lenkschloss nicht gelöst
wurde.
 Lösen Sie das Lenkschloss. (S. 226)
Einmal(Blinkt 30 Sekunden gelb.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
• Als die Türen mit dem mechanischen Schlüs-
sel entriegelt wurden und anschließend der
Startschalter gedrückt wurde, konnte der elek-
tronische Schlüssel nicht im Fahrzeug erkannt
werden.
• Der elektronische Schlüssel konnte nicht im
Fahrzeug erkannt werden, selbst nachdem
der Startschalter zweimal hintereinander
gedrückt wurde.
 Berühren Sie bei betätigtem Bremspedal mit
dem elektronischen Schlüssel den Start-
schalter.
Innen-
sum-
mer
Außen-
summerWarnleuchteWarnleuchte/Einzelheiten/Aktionen
