101
2
2. Instrumentgrupp
Instrumentgrupp
YARIS_HV_OM_Europe_OM52J66SE
Informationsdisplay
(modeller med färgdisplay)
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
lMenysymboler
Visar följande information när
en symbol väljs. ( →Sid. 102)
Viss information visas eventu-
ellt automatiskt beroende på
situationen.
Körinformation
Välj för att visa olika körrelaterade data. ( →Sid. 103)
Display länkad till navigationssystem (i förekommande fall)
Välj för att visa följande information som är länkad till navigationssys-
temet.
• Vägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Display länkad till ljudanläggningen (i förekommande fall)
Välj för att kunna välja ljudkälla eller spår med kontrol\
lerna på ratten.
Information på displayen
OM52J66SE.book Page 101 Wednesday, October 25, 2017 3:56 PM

1022. Instrumentgrupp
YARIS_HV_OM_Europe_OM52J66SE

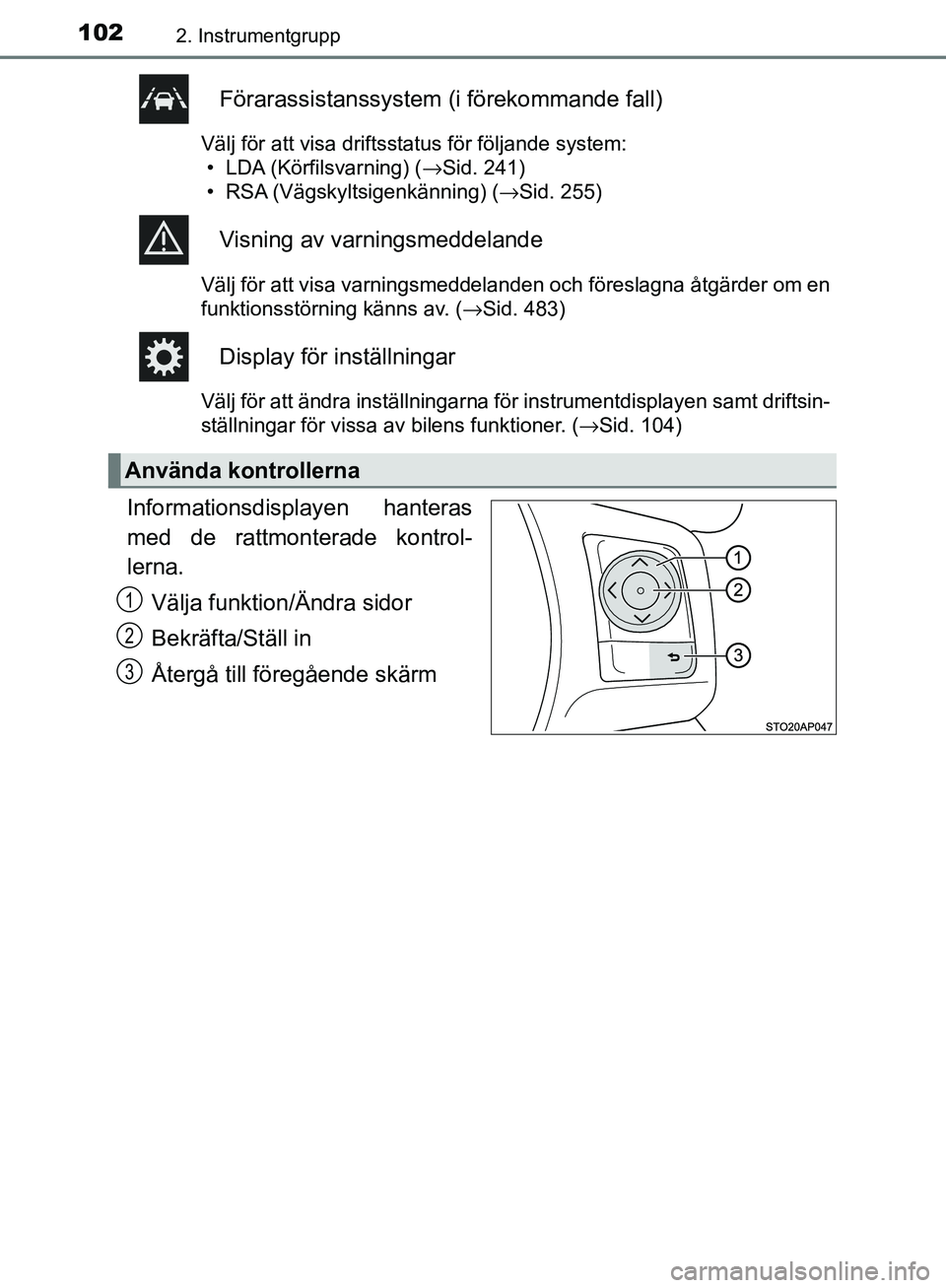

Förarassistanssystem (i förekommande fall)
Välj för att visa driftsstatus för följande system:
• LDA (Körfilsvarning) ( →Sid. 241)
• RSA (Vägskyltsigenkänning) (→Sid. 255)
Visning av varningsmeddelande
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av. ( →Sid. 483)
Display för inställningar
Välj för att ändra inställningarna för instrumentdisplayen samt driftsin-
ställningar för vissa av bilens funktioner. ( →Sid. 104)
Informationsdisplayen hanteras
med de rattmonterade kontrol-
lerna.
Välja funktion/Ändra sidor
Bekräfta/Ställ in
Återgå till föregående skärm
Använda kontrollerna
1
2
3
OM52J66SE.book Page 102 Wednesday, October 25, 2017 3:56 PM

1032. Instrumentgrupp
2
Instrumentgrupp
YARIS_HV_OM_Europe_OM52J66SE

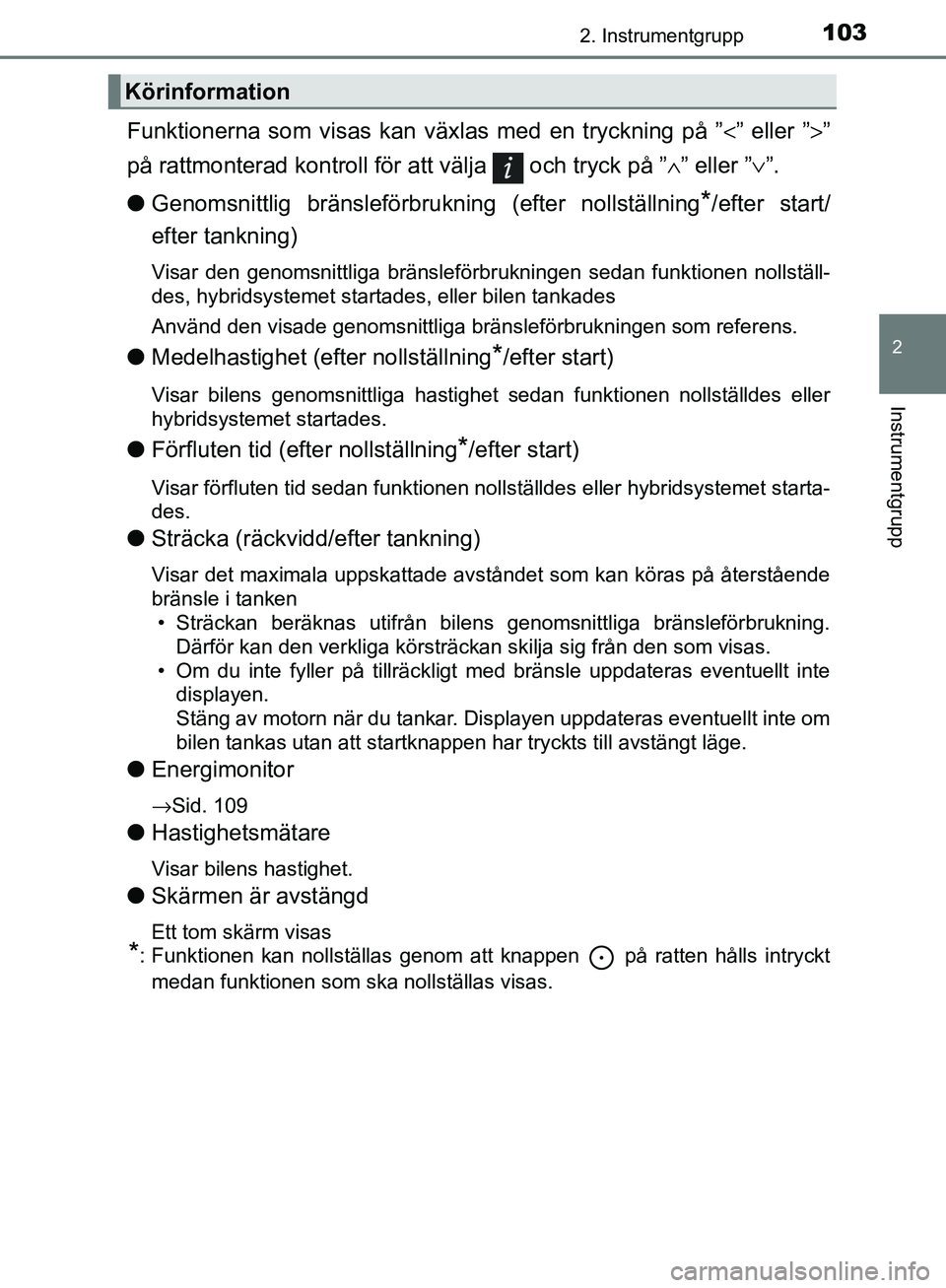

Funktionerna som visas kan växlas med en tryckning på ”<” eller ”>”
på rattmonterad kontroll för att välja och tryck på ”∧ ” eller ”∨”.
l Genomsnittlig bränsleförbrukning (efter nollställning
*/efter start/
efter tankning)
Visar den genomsnittliga bränsleförbrukningen sedan funktionen nollställ-
des, hybridsystemet startades, eller bilen tankades
Använd den visade genomsnittliga bränsleförbrukningen som referens.
l Medelhastighet (efter nollställning*/efter start)
Visar bilens genomsnittliga hastighet sedan funktionen nollställdes eller
hybridsystemet startades.
lFörfluten tid (e fter nollställning*/efter start)
Visar förfluten tid sedan funktionen nollställdes eller hybridsystemet starta-
des.
lSträcka (räckvidd/efter tankning)
Visar det maximala uppskattade avståndet som kan köras på återstående
bränsle i tanken
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
Stäng av motorn när du tankar. Displayen uppdateras eventuellt inte om
bilen tankas utan att startknappen har tryckts till avstängt läge.
l Energimonitor
→Sid. 109
lHastighetsmätare
Visar bilens hastighet.
lSkärmen är avstängd
Ett tom skärm visas
*: Funktionen kan nollställas genom att knappen på ratten hålls intryckt
medan funktionen som ska nollställas visas.
Körinformation
OM52J66SE.book Page 103 Wednesday, October 25, 2017 3:56 PM

1042. Instrumentgrupp
YARIS_HV_OM_Europe_OM52J66SE
Inställningarna för följande funktioner kan ändras, se Sid. 555.
För funktioner som kan aktiveras eller inaktiveras växlar funktionen mellan
På och Av för varje gång knappen trycks in.
l LDA (Körfilsvarning) ( →Sid. 241)*1
Välj för att ställa in varningens känslighet.
l RSA (Vägskyltsigenkänning) (→ Sid. 255)
*1
Välj för att ställa in följande funktioner.
• Metod för meddelanden (för hög hastighet/andra varningar)
Välj för att ändra metoden för meddelande av följande varningar till inget
meddelande/endast display/display och summerton.
För hög hastighet:
Varnar föraren om bilen överskrider hastighetsgränsen som visas på
skylten på informationsdisplayen.
Övriga varningar:
Varnar föraren om systemet känner av att bilen gör en omkörning där en
skylt med omkörningsförbud visas på informationsdisplayen.
• Gräns för meddelande om för hög hastighet
Välj för att ställa in hastighetsgränsen över vilken varningen för alltför
hög hastighet ska börja när en skylt visas på informationsdisplayen.
Display för inställningar
OM52J66SE.book Page 104 Wednesday, October 25, 2017 3:56 PM

1052. Instrumentgrupp
2
Instrumentgrupp
YARIS_HV_OM_Europe_OM52J66SE

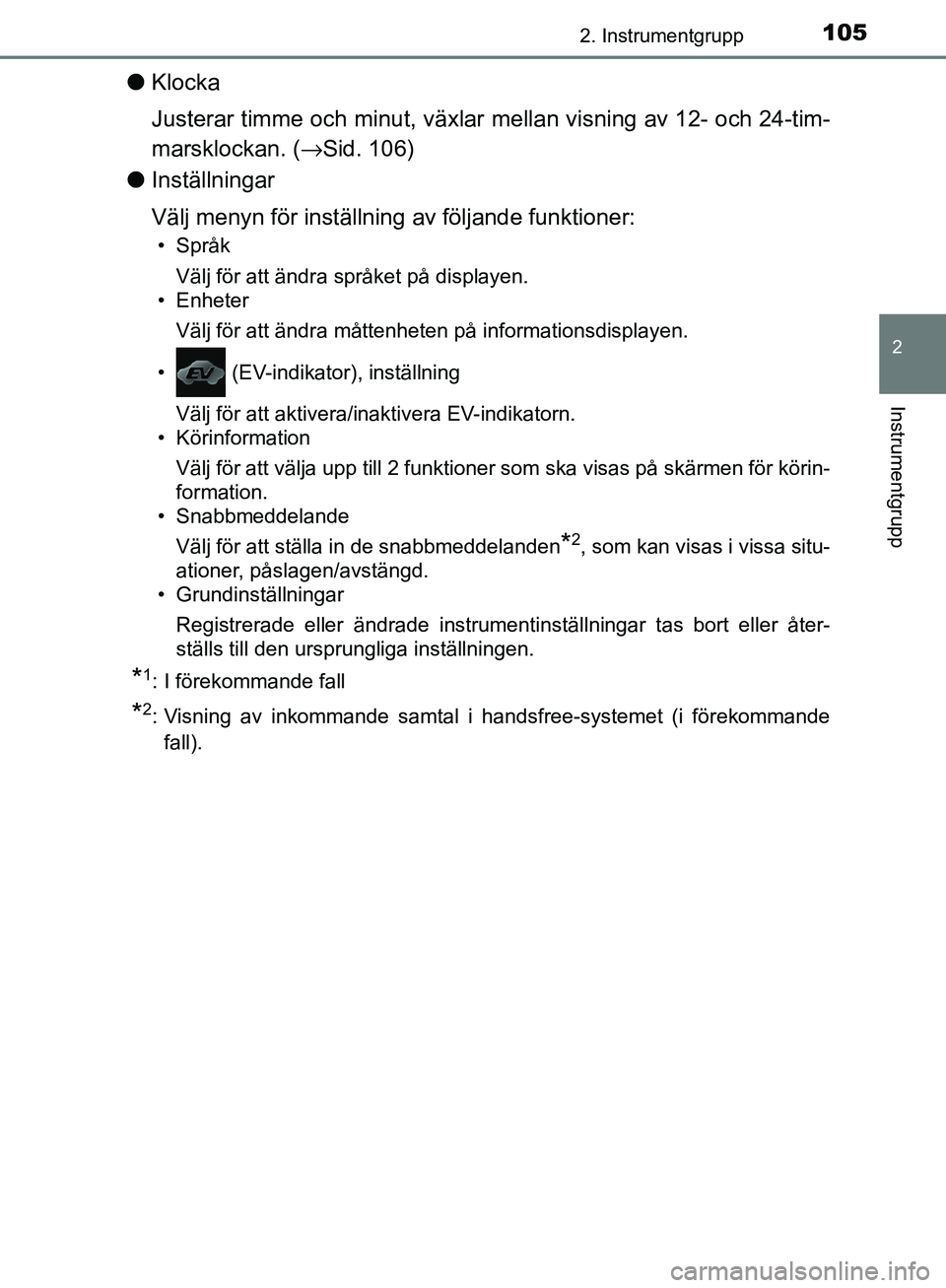

lKlocka
Justerar timme och minut, växlar mellan visning av 12- och 24-tim-
marsklockan. ( →Sid. 106)
l Inställningar
Välj menyn för inställning av följande funktioner:
• Språk
Välj för att ändra språket på displayen.
• Enheter
Välj för att ändra måttenheten på informationsdisplayen.
•
(EV-indikator), inställning
Välj för att aktivera/inaktivera EV-indikatorn.
• Körinformation
Välj för att välja upp till 2 funktioner som ska visas på skärmen för körin-
formation.
• Snabbmeddelande
Välj för att ställa in de snabbmeddelanden
*2, som kan visas i vissa situ-
ationer, påslagen/avstängd.
• Grundinställningar
Registrerade eller ändrade instrumentinställningar tas bort eller åter-
ställs till den ursprungliga inställningen.
*1: I förekommande fall
*2: Visning av inkommande samtal i handsfree-systemet (i förekommandefall).
OM52J66SE.book Page 105 Wednesday, October 25, 2017 3:56 PM

1062. Instrumentgrupp
YARIS_HV_OM_Europe_OM52J66SE

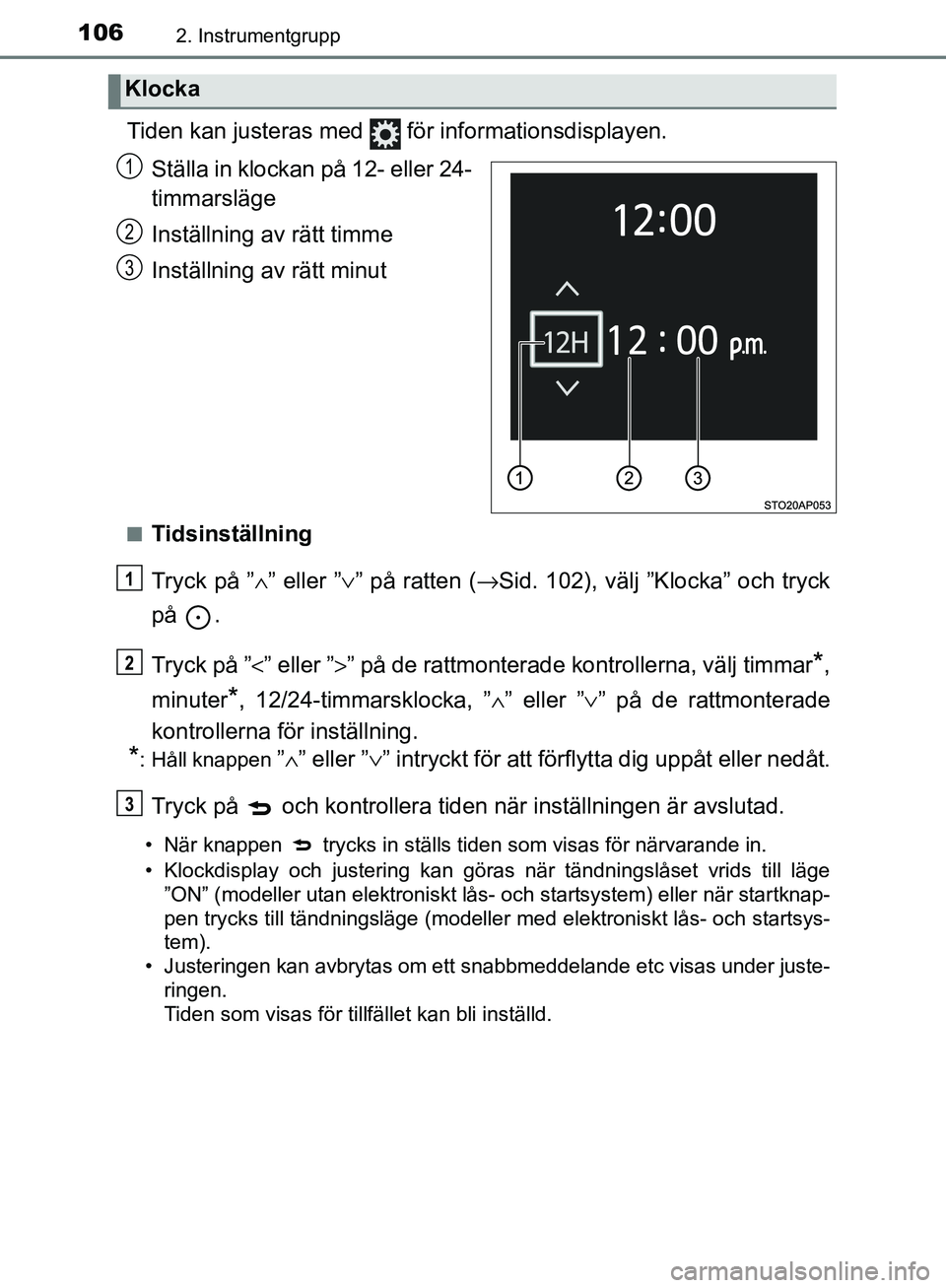

Tiden kan justeras med för informationsdisplayen.Ställa in klockan på 12- eller 24-
timmarsläge
Inställning av rätt timme
Inställning av rätt minut
nTidsinställning
Tryck på ” ∧” eller ” ∨” på ratten ( →Sid. 102), välj ”Klocka” och tryck
på .
Tryck på ” <” eller ”>” på de rattmonterade kontrollerna, välj timmar
*,
minuter
*, 12/24-timmarsklocka, ” ∧” eller ” ∨” på de rattmonterade
kontrollerna för inställning.
*: Håll knappen ” ∧ ” eller ” ∨” intryckt för att förflytta dig uppåt eller nedåt.
Tryck på och kontrollera tiden när inställningen är avslutad.
• När knappen trycks in ställs tiden som visas för närvarande in.
• Klockdisplay och justering kan göras när tändningslåset vrids till läge
”ON” (modeller utan elektroniskt lås- och startsystem) eller när startknap-
pen trycks till tändningsläge (modeller m ed elektroniskt lås- och startsys-
tem).
• Justeringen kan avbrytas om ett snabbmeddelande etc visas under juste-
ringen.
Tiden som visas för tillfället kan bli inställd.
Klocka
1
2
3
1
2
3
OM52J66SE.book Page 106 Wednesday, October 25, 2017 3:56 PM

1072. Instrumentgrupp
2
Instrumentgrupp
YARIS_HV_OM_Europe_OM52J66SE
nSnabbmeddelande
I vissa situationer, t.ex. när ett reglage används, visas en snabbmeddelande
tillfälligt på informationsdisplayen.
Snabbmeddelanden kan ställas in på påslaget eller avstängt l\
äge.
n Ställa in automatisk avstängning av display
Funktionen ”Inställningar” kan inte väljas under körning och kan inte använ-
das.
Inställningsskärmen stängs dessutom automatiskt av i följande situationer.
lEtt varningsmeddelande visas.
l Bilen kommer i rörelse.
n LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
n Vid urkoppling eller inko ppling av 12-voltsbatteriet
Körinformations- och klockuppgifter nollställs.
n Navigationssystem, sväng-för-sväng (modeller med navigationssystem)
Navigationssystemet sväng-för-sväng vi-
sas endast medan vägledning pågår i na-
vigationssystemet. När du nalkas en
sväng visas avståndet till svängen och
svängens riktning.
Svängriktning
Bilden som visas kan skilja sig från den
verkliga korsningen.
Avstånd till nästa sväng
1
2
OM52J66SE.book Page 107 Wednesday, October 25, 2017 3:56 PM

1082. Instrumentgrupp
YARIS_HV_OM_Europe_OM52J66SE

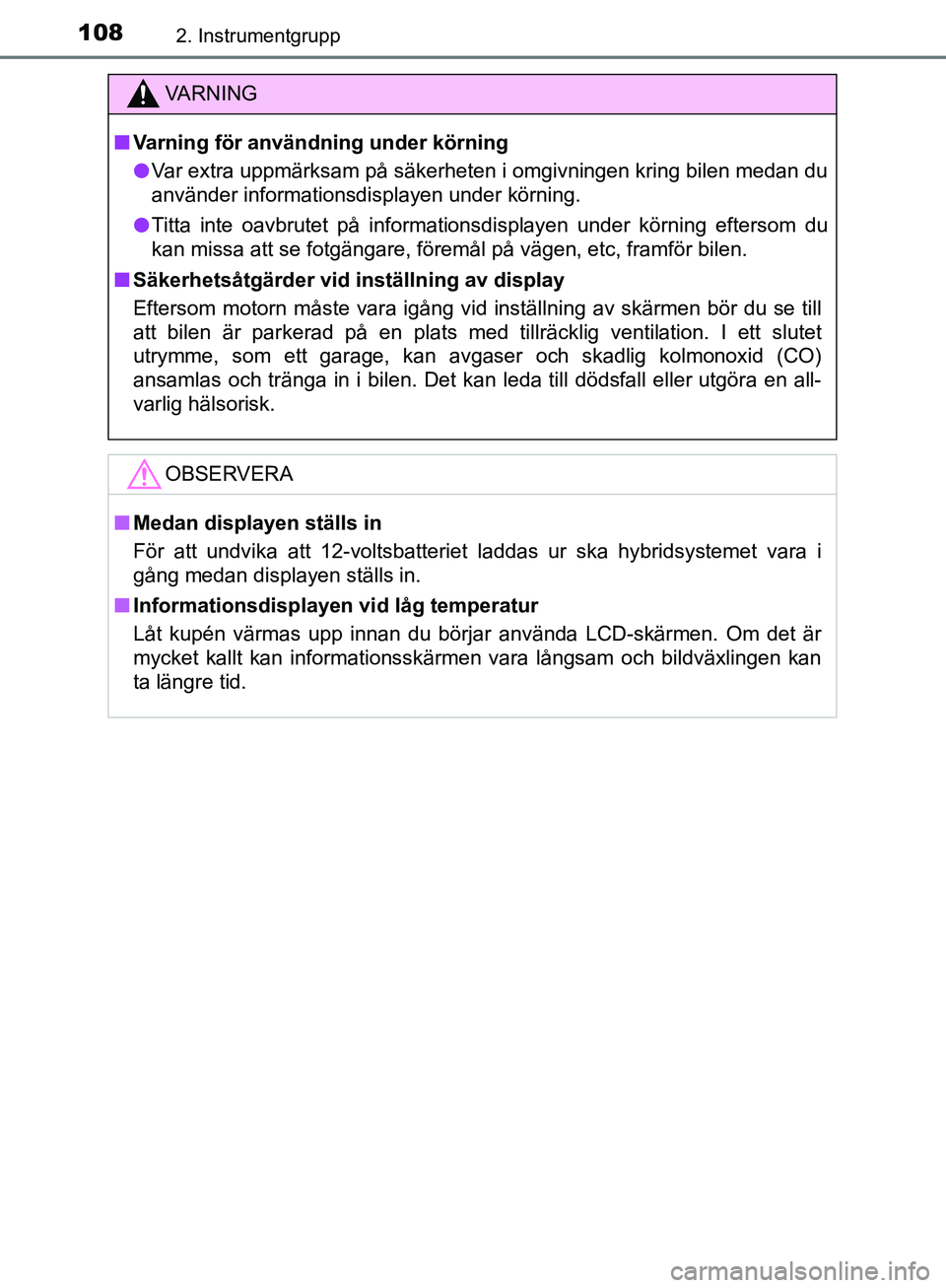

VA R N I N G
nVarning för användning under körning
l Var extra uppmärksam på säkerheten i omgivningen kring bilen med\
an du
använder informationsdisplayen under körning.
l Titta inte oavbrutet på informationsdisplayen under körning eftersom du
kan missa att se fotgängare, föremål på vägen, etc, framför bilen.
n Säkerhetsåtgärder vid inställning av display
Eftersom motorn måste vara igång vid inställning av skärmen bör du se till
att bilen är parkerad på en plats med tillräcklig ventilation. I ett slutet
utrymme, som ett garage, kan avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan leda till dödsfall eller utgöra en all-
varlig hälsorisk.
OBSERVERA
n Medan displayen ställs in
För att undvika att 12-voltsbatteriet laddas ur ska hybridsystemet vara i
gång medan displayen ställs in.
n Informationsdisplayen vid låg temperatur
Låt kupén värmas upp innan du börjar använda LCD-skärmen. Om det är
mycket kallt kan informationsskärmen vara långsam och bildväxlingen kan
ta längre tid.
OM52J66SE.book Page 108 Wednesday, October 25, 2017 3:56 PM

109
2
2. Instrumentgrupp
Instrumentgrupp
YARIS_HV_OM_Europe_OM52J66SE

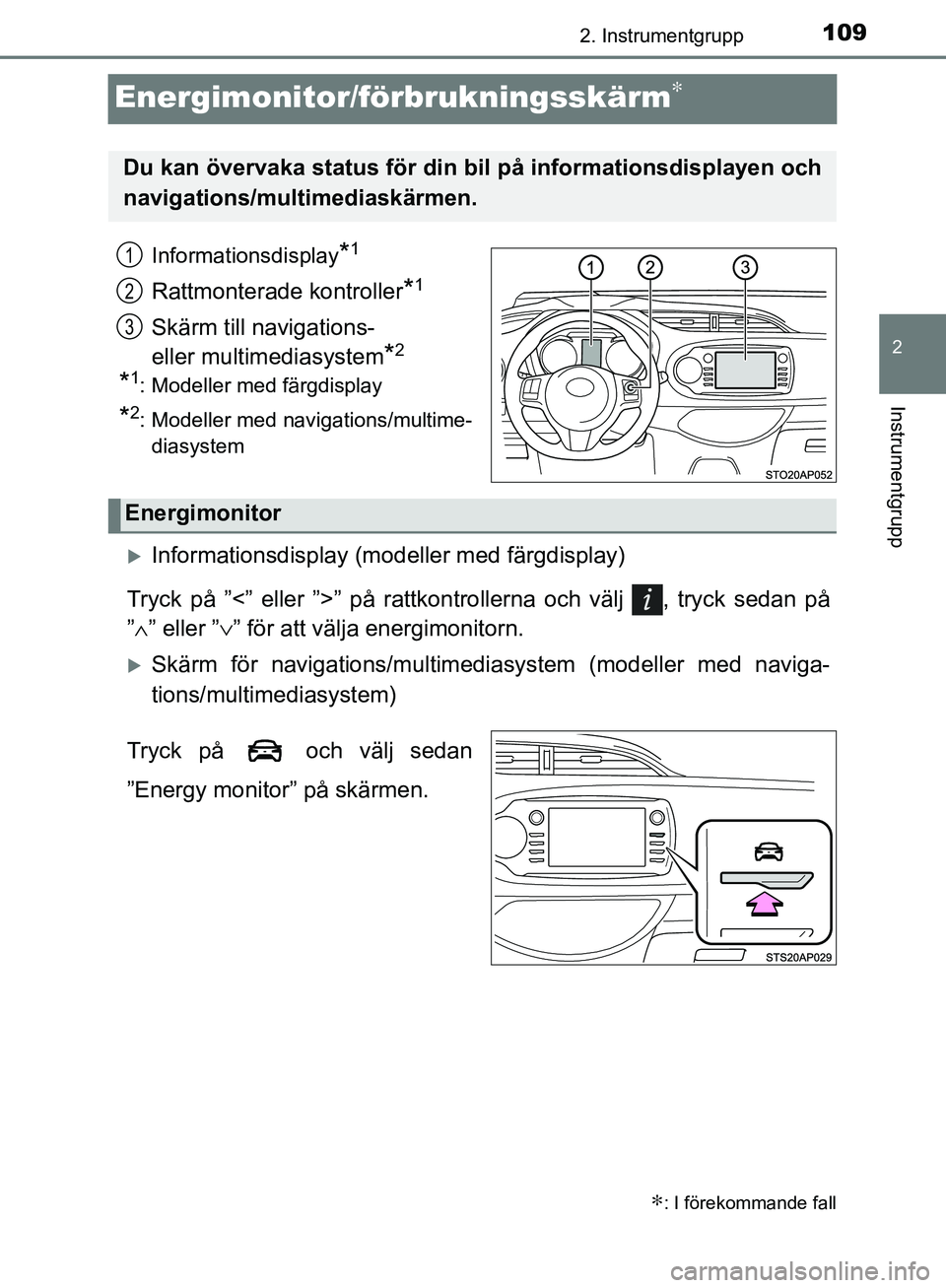

Energimonitor/förbrukningsskärm∗
Informationsdisplay*1
Rattmonterade kontroller*1
Skärm till navigations-
eller multimediasystem
*2
*1: Modeller med färgdisplay
*2: Modeller med navigations/multime-
diasystem
Informationsdisplay (modeller med färgdisplay)
Tryck på ”<” eller ”>” på rattkontrollerna och välj , tryck sedan på
” ∧ ” eller ” ∨” för att välja energimonitorn.
Skärm för navigations/multimediasystem (modeller med naviga-
tions/multime diasystem)
Tryck på och välj sedan
”Energy monitor” på skärmen.
∗: I förekommande fall
Du kan övervaka status för din bi l på informationsdisplayen och
navigations/multimediaskärmen.
1
2
3
Energimonitor
OM52J66SE.book Page 109 Wednesday, October 25, 2017 3:56 PM

1102. Instrumentgrupp

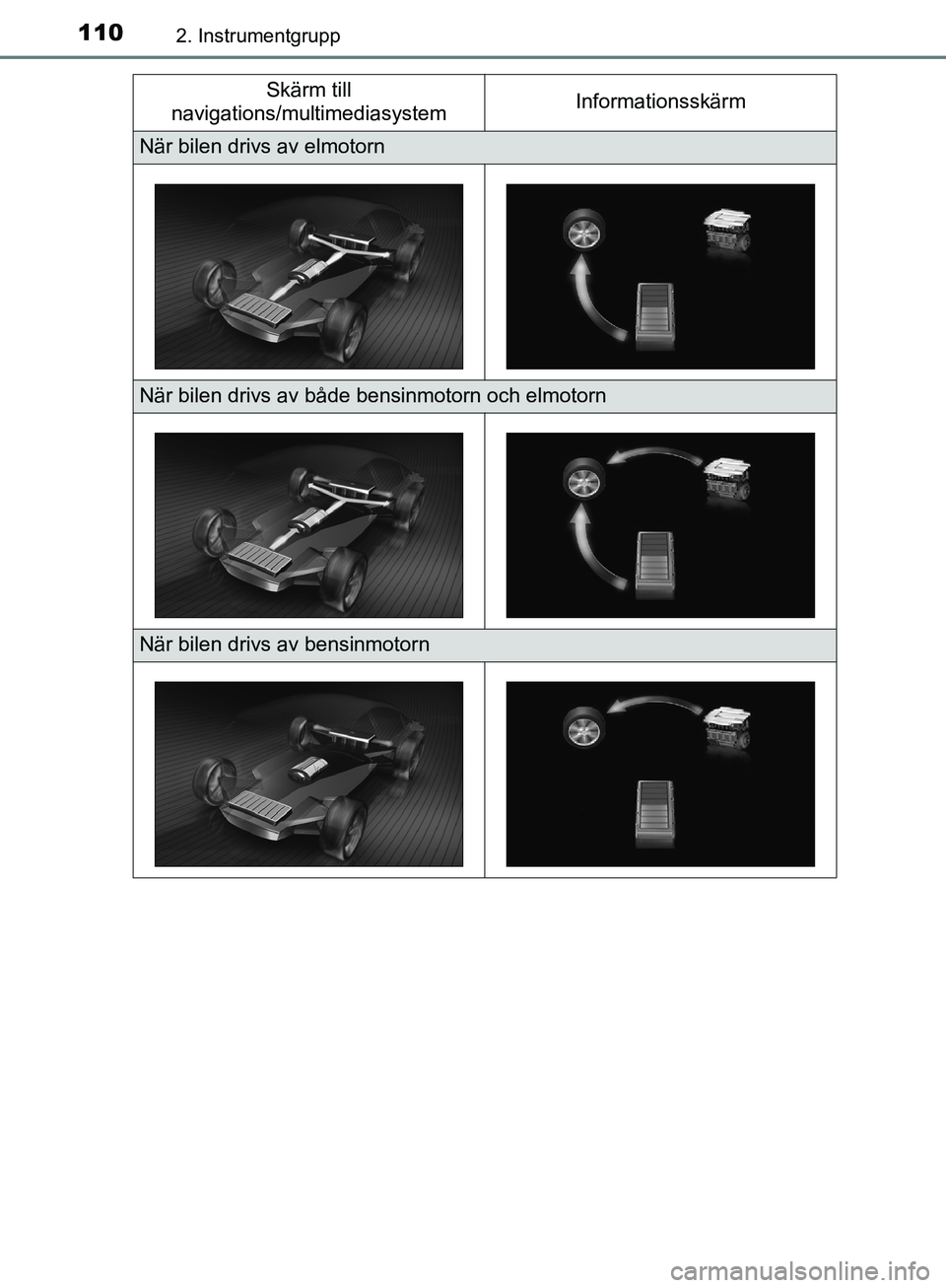

YARIS_HV_OM_Europe_OM52J66SESkärm till
navigations/multimediasystem Informationsskärm
När bilen drivs av elmotorn
När bilen drivs av både bensinmotorn och elmotorn
När bilen drivs av bensinmotorn
OM52J66SE.book Page 110 Wednesday, October 25, 2017 3:56 PM
