TOYOTA YARIS HATCHBACK 2017 Instruksjoner for bruk (in Norwegian)

901-4. Tyverisikringssystem
YARIS_HV_OM_Europe_OM52J66NO
Bruke inngangsfunksjonen (biler med smart inngangs- og startsystem
hvis den har inngangsfunksjon):
Hold i et av de utvendige dørhåndtakene foran eller skyv åpningsbry-
teren for bagasjerom/bakluke.
Bruke fjernkontrollen:
Trykk på .
Kansellere det doble låsesystemet
ADVARSEL
n Forholdsregler for dobbelt låsesystem
Ikke alle dørene kan åpnes innenfra, derfor må du aldri aktivere det doble
låsesystemet når noen sitter i bilen.
OM52J66NO.book Page 90 Frid ay, December 15, 2017 2:44 PM

91
2Instrumentpanel
YARIS_HV_OM_Europe_OM52J66NO2. Instrumentpanel
Indikatorer og varsellamper ......................92
Instrumenter og målere (biler med
svart-hvitt-display) ............. 98
Instrumenter og målere (biler med fargedisplay) ... 101
Multiinformasjonsdisplay (biler med
svart-hvitt-display) ........... 105
Multiinformasjonsdisplay (biler med fargedisplay) ... 109
Skjerm for energimonitor/-forbruk ..... 117
OM52J66NO.book Page 91 Frid ay, December 15, 2017 2:44 PM

922. Instrumentpanel
YARIS_HV_OM_Europe_OM52J66NO
Indikatorer og varsellamper
Biler med svart-hvitt-display
Biler med fargedisplay
Indikatorene og varsellampene på instrumentpanelet og midtpane-
let gir føreren informasjon om status for bilens ulike systemer.
Følgende illustrasjon viser alle indikatorer og varsellys som de
ser ut når de er tent.
OM52J66NO.book Page 92 Friday, December 15, 2017 2:44 PM

932. Instrumentpanel
2
Instrumentpanel
YARIS_HV_OM_Europe_OM52J66NO

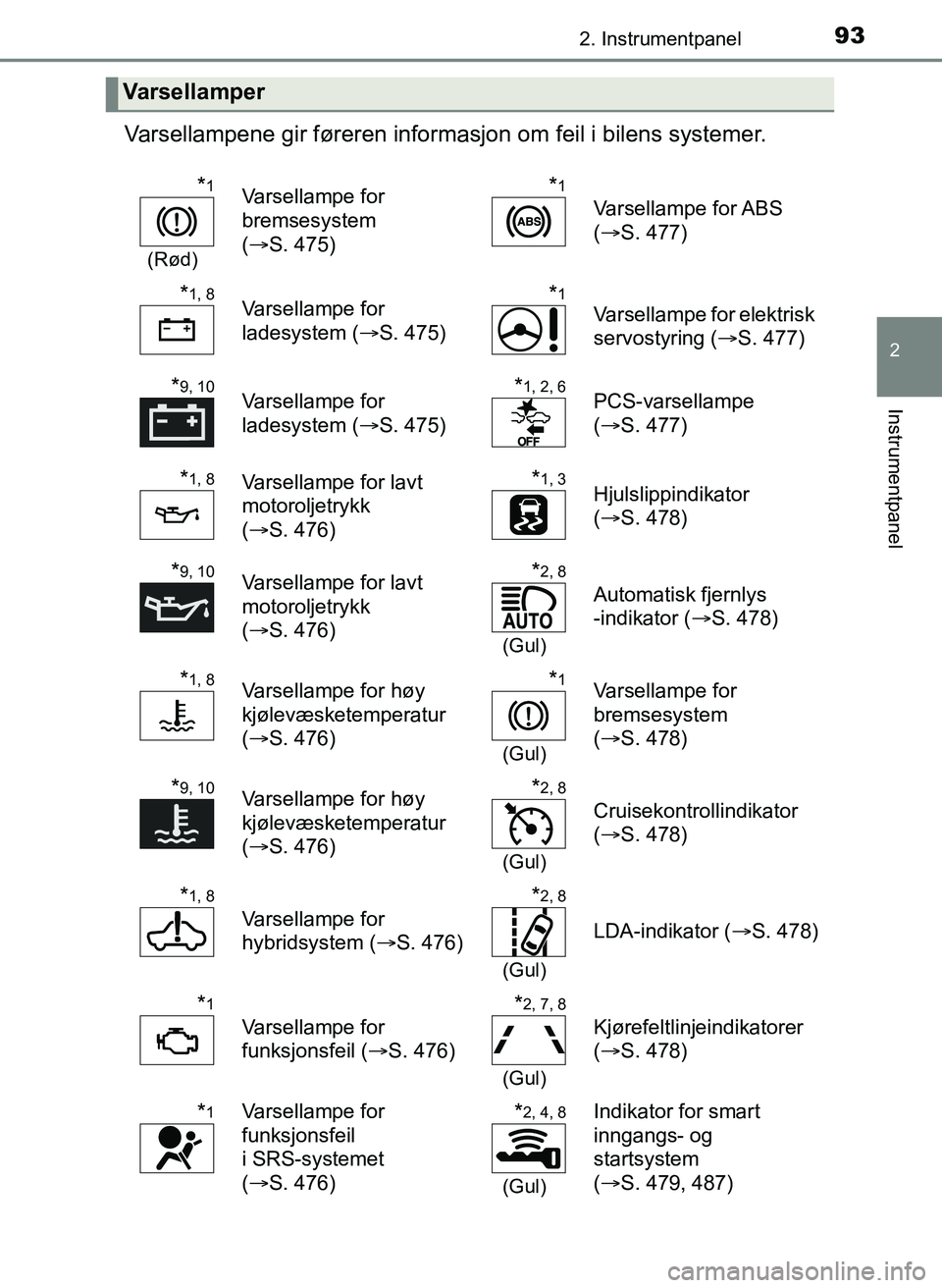

Varsellampene gir føreren informasjon om feil i bilens systemer.
Varsellamper
*1
(Rød)
Varsellampe for
bremsesystem
(S. 475)*1
Varsellampe for ABS
(S. 477)
*1, 8Varsellampe for
ladesystem ( S. 475)*1
Varsellampe for elektrisk
servostyring ( S. 477)
*9, 10Varsellampe for
ladesystem (S. 475)*1, 2, 6PCS-varsellampe
(S. 477)
*1, 8Varsellampe for lavt
motoroljetrykk
(S. 476)*1, 3Hjulslippindikator
(S. 478)
*9, 10Varsellampe for lavt
motoroljetrykk
(S. 476)*2, 8
(Gul)
Automatisk fjernlys
-indikator ( S. 478)
*1, 8Varsellampe for høy
kjølevæsketemperatur
(S. 476)*1
(Gul)
Varsellampe for
bremsesystem
(S. 478)
*9, 10Varsellampe for høy
kjølevæsketemperatur
(S. 476)*2, 8
(Gul)
Cruisekontrollindikator
(S. 478)
*1, 8
Varsellampe for
hybridsystem ( S. 476)
*2, 8
(Gul)
LDA-indikator ( S. 478)
*1
Varsellampe for
funksjonsfeil (S. 476)
*2, 7, 8
(Gul)
Kjørefeltlinjeindikatorer
(S. 478)
*1Varsellampe for
funksjonsfeil
i SRS-systemet
(S. 476)*2, 4, 8
(Gul)
Indikator for smart
inngangs- og
startsystem
(S. 479, 487)
OM52J66NO.book Page 93 Frid ay, December 15, 2017 2:44 PM

942. Instrumentpanel
YARIS_HV_OM_Europe_OM52J66NO
*1: Disse lampene tennes når tenningsbryteren settes i ”ON” (biler uten smartinngangs- og startsystem) eller i ON-modus (biler med smart inngangs- og
startsystem) for å vise at det utføres en systemkontroll. De slukkes når
hybridsystemet startes, eller etter noen få sekunder. Hvis en lampe ikke
tennes eller ikke slukkes, kan det være en funksjonsfeil i et system. Få
bilen kontrollert av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
*2: Utstyrsavhengig
*3: Lampen tennes for å indikere en feil.
*4: Indikatorlampen blinker gult for å varsle om en funksjonsfeil. Lampen blin-ker raskt grønt for å varsle om at rattlåsen ikke er frigjort.
*5: Lampen lyser på midtpanelet.
*6: Lampen blinker for å indikere en feil.
*7: Lampen tennes med LDA-indikator for å indikere en feil.
*8: Biler med svart-hvitt-display
*9: Biler med fargedisplay
*10: Lampen lyser i multiinformasjonsdisplayet.
*1, 8Varsellampe for lite
strøm på hybridbatteriet
(S. 479)*1, 2
Varsellampe for
dekktrykk ( S. 480)
*8
Varsellampe for åpen
dør (S. 479)*1, 9
Hovedvarsellampe
(S. 480)
Varsellampe for lavt
drivstoffnivå ( S. 479)
*1, 8Varsellampe for
overoppheting
av hybridsystem
(S. 480)
Påminnelseslampe
for førers og
forsetepassasjerens
sikkerhetsbelte
(S. 479)*1, 8
Varsellampe for
P-stillingsforespørsel
(S. 481)
*5Varsellamper for
baksetepassasjerens
sikkerhetsbelte
(S. 479)*3, 8
Varsellampe for service
(S. 482)
OM52J66NO.book Page 94 Frid ay, December 15, 2017 2:44 PM

952. Instrumentpanel
2
Instrumentpanel
YARIS_HV_OM_Europe_OM52J66NO

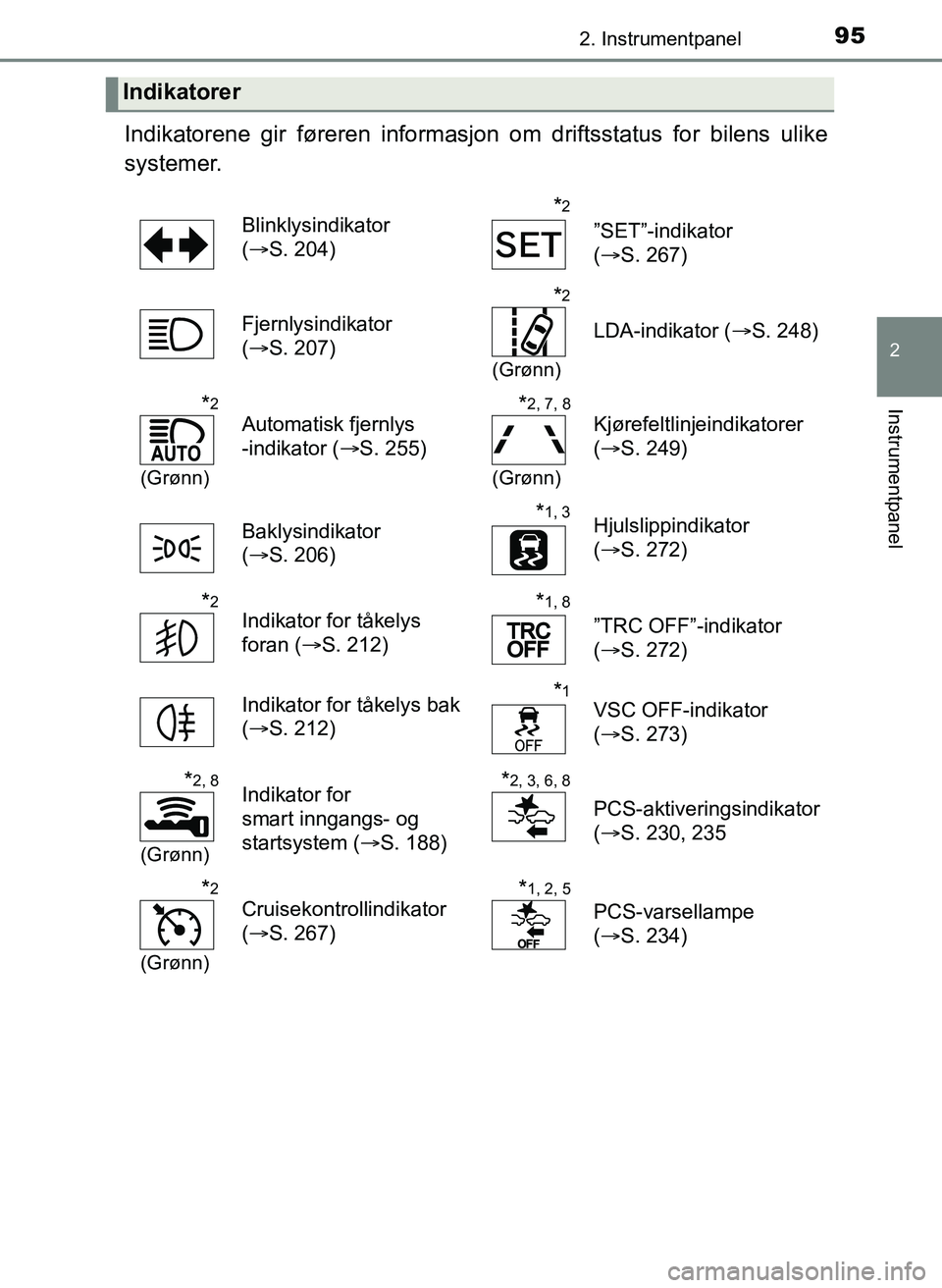

Indikatorene gir føreren informasjon om driftsstatus for bilens ulike
systemer.
Indikatorer
Blinklysindikator
(S. 204)*2
”SET”-indikator
(S. 267)
Fjernlysindikator
( S. 207)
*2
(Grønn)
LDA-indikator ( S. 248)
*2
(Grønn)
Automatisk fjernlys
-indikator (S. 255)*2, 7, 8
(Grønn)
Kjørefeltlinjeindikatorer
(S. 249)
Baklysindikator
( S. 206)
*1, 3Hjulslippindikator
(S. 272)
*2Indikator for tåkelys
foran ( S. 212)*1, 8
”TRC OFF”-indikator
(S. 272)
Indikator for tåkelys bak
( S. 212)
*1VSC OFF-indikator
(S. 273)
*2, 8
(Grønn)
Indikator for
smart inngangs- og
startsystem ( S. 188)*2, 3, 6, 8
PCS-aktiveringsindikator
(S. 230, 235
*2
(Grønn)
Cruisekontrollindikator
(S. 267)*1, 2, 5
PCS-varsellampe
(S. 234)
OM52J66NO.book Page 95 Frid ay, December 15, 2017 2:44 PM

962. Instrumentpanel
YARIS_HV_OM_Europe_OM52J66NO
*1: Disse lampene tennes når tenningsbryteren settes i ”ON” (biler uten smartinngangs- og startsystem) eller i ON-modus (biler med smart inngangs- og
startsystem) for å vise at det utføres en systemkontroll. De slukkes når
hybridsystemet startes, eller etter noen få sekunder. Hvis en lampe ikke
tennes eller ikke slukkes, kan det være en funksjonsfeil i et system. Få
bilen kontrollert av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
*2: Utstyrsavhengig
*3: Indikatorlampen blinker for å vise at systemet er i drift.
*4: Denne lampen lyser på midtpanelet.
*5: Lampen tennes når systemet slås av.
*6: Lampen tennes når systeminnstillingene endres.
*7: Lampen blinker gult for å indikere at bilen kjører ut av kjørefeltet.
*8: Biler med svart-hvitt-display
*9: Biler med fargedisplay
*10: Når utetemperaturen er omtrent 3 °C eller lavere, blinker indikatoren i ca.10 sekunder, og lyser deretter kontinuerlig. Indikator for EV
-kjøremodus (
S. 197)
”PASSENGER AIR BAG”-indikator
(S. 48)
Indikator for ”ECO
MODE” (S. 201)
EV-indikator (
S. 80)
*9, 10Isvarselindikator
(S. 101)
”READY”-indikator
( S. 184, 188)
*4
OM52J66NO.book Page 96 Frid ay, December 15, 2017 2:44 PM

972. Instrumentpanel
2
Instrumentpanel
YARIS_HV_OM_Europe_OM52J66NO
ADVARSEL
n Hvis varsellampen for et sikkerhetssystem ikke tennes
Hvis en varsellampe for et sikkerhetssystem, for eksempel ABS eller SRS,
ikke tennes når du starter hybridsyst emet, kan det bety at systemet ikke
beskytter deg i en eventuell ulykke, noe som kan føre til alvorlige person-
skader. Hvis dette skjer, må du få bilen kontrollert av en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
OM52J66NO.book Page 97 Frid ay, December 15, 2017 2:44 PM

982. Instrumentpanel
YARIS_HV_OM_Europe_OM52J66NO
Instrumenter og målere
(biler med svart-hvitt-display)
Hybridsystemindikator
Viser hybridsystemets ytelse og regenereringsnivå.
Speedometer
Viser bilens hastighet.
Drivstoffmåler
Viser resterende mengde drivstoff i tanken.
Knapp for endring av visning
S. 105
Multiinformasjonsdisplay
S. 105
Knapper for justering av klokken
S. 107
1
2
3
4
5
6
OM52J66NO.book Page 98 Friday, December 15, 2017 2:44 PM

992. Instrumentpanel
2
Instrumentpanel
YARIS_HV_OM_Europe_OM52J66NO
Lysstyrken til instrumentpanellyset kan justeres (når hovedlysbryteren
er på og området rundt er mørkt).
Vis kontrollen til instrumentpanel-
lyset ved å trykke på knappen for
endring av display. ( S. 105)
Trykk deretter og hold inne knap-
pen. Juster lysstyrken til ønsket
nivå ved å trykke på knappen.
n Målerne og displayet lyser når
Biler uten smart inngangs- og startsystem
Tenningsbryteren står i ”ON”.
Biler med smart inngangs- og startsystem
Tenningsbryteren står i ON-modus.
n Hybridsystemindikator
Lyskontroll for instrumentpanel
Power-område
Viser at et miljøvennlig kjøring-område
overskrides (ved høy ytelse osv.)
Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig
måte.
Hybridmiljøvennlig område
Viser at bensinmotoren ikke brukes i
noen særlig grad.
Bensinmotoren stopper og starter auto-
matisk under enkelte forhold.
Ladeområde
Viser at det gjenvinnes energi via den
regenerative bremsen.1
2
3
4
OM52J66NO.book Page 99 Frid ay, December 15, 2017 2:44 PM
