TOYOTA YARIS HATCHBACK 2017 Manuale duso (in Italian)

4917-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L

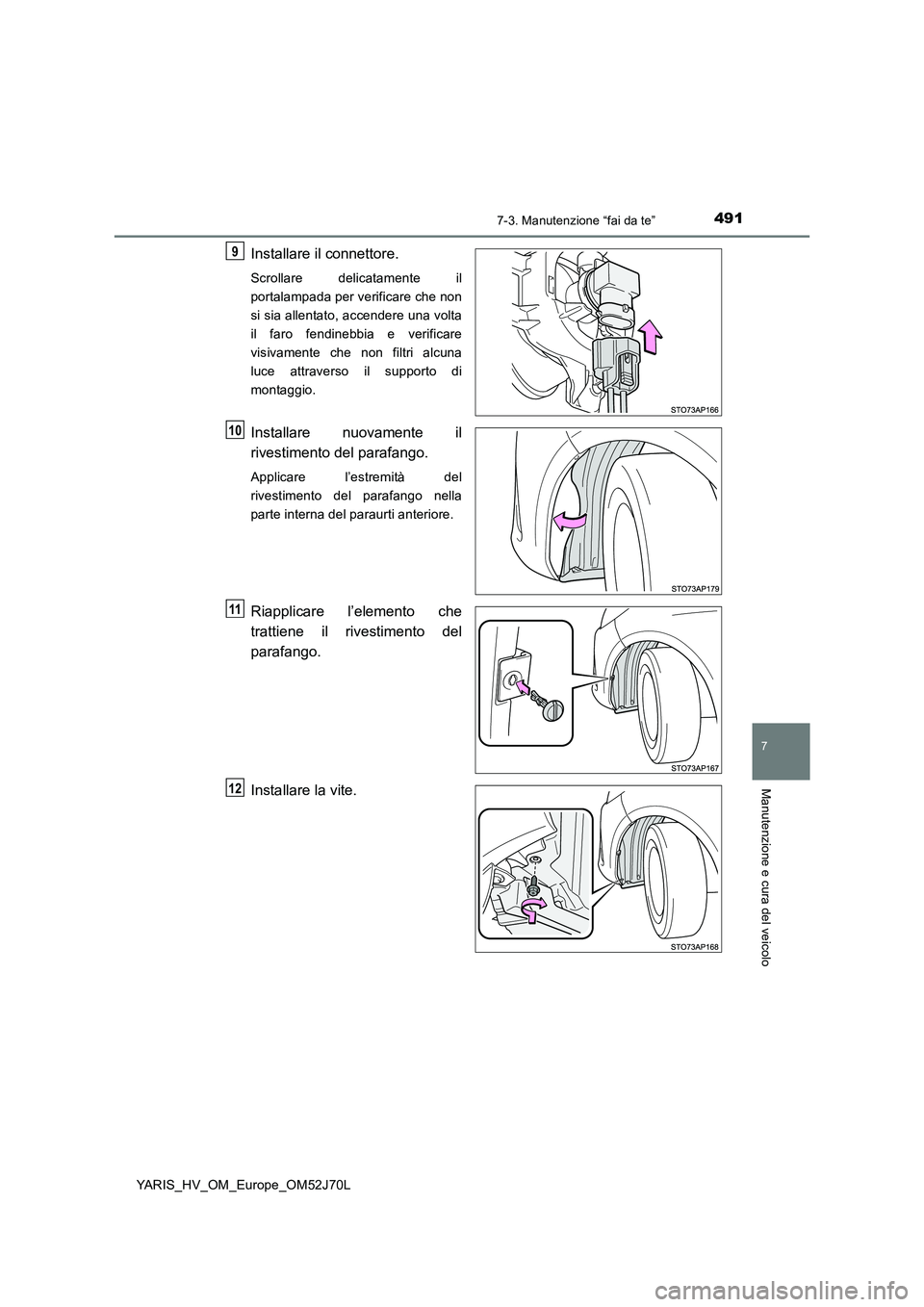

Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
il faro fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
Installare nuovamente il
rivestimento del parafango.
Applicare l’estremità del
rivestimento del parafango nella
parte interna del paraurti anteriore.
Riapplicare l’elemento che
trattiene il rivestimento del
parafango.
Installare la vite.
9
10
11
12

4927-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L

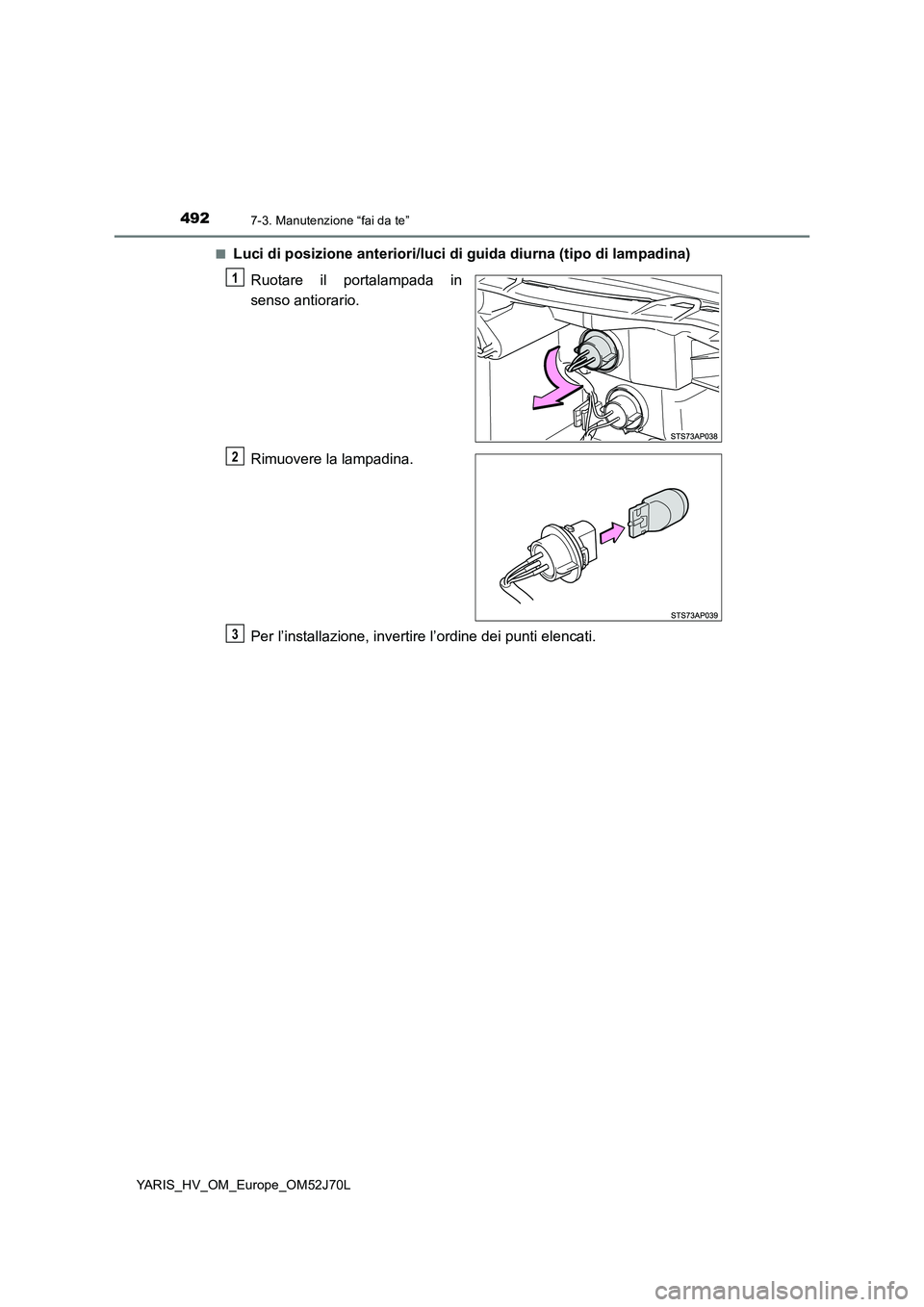

■Luci di posizione anteriori/luci di guida diurna (tipo di lampadina)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

4937-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L

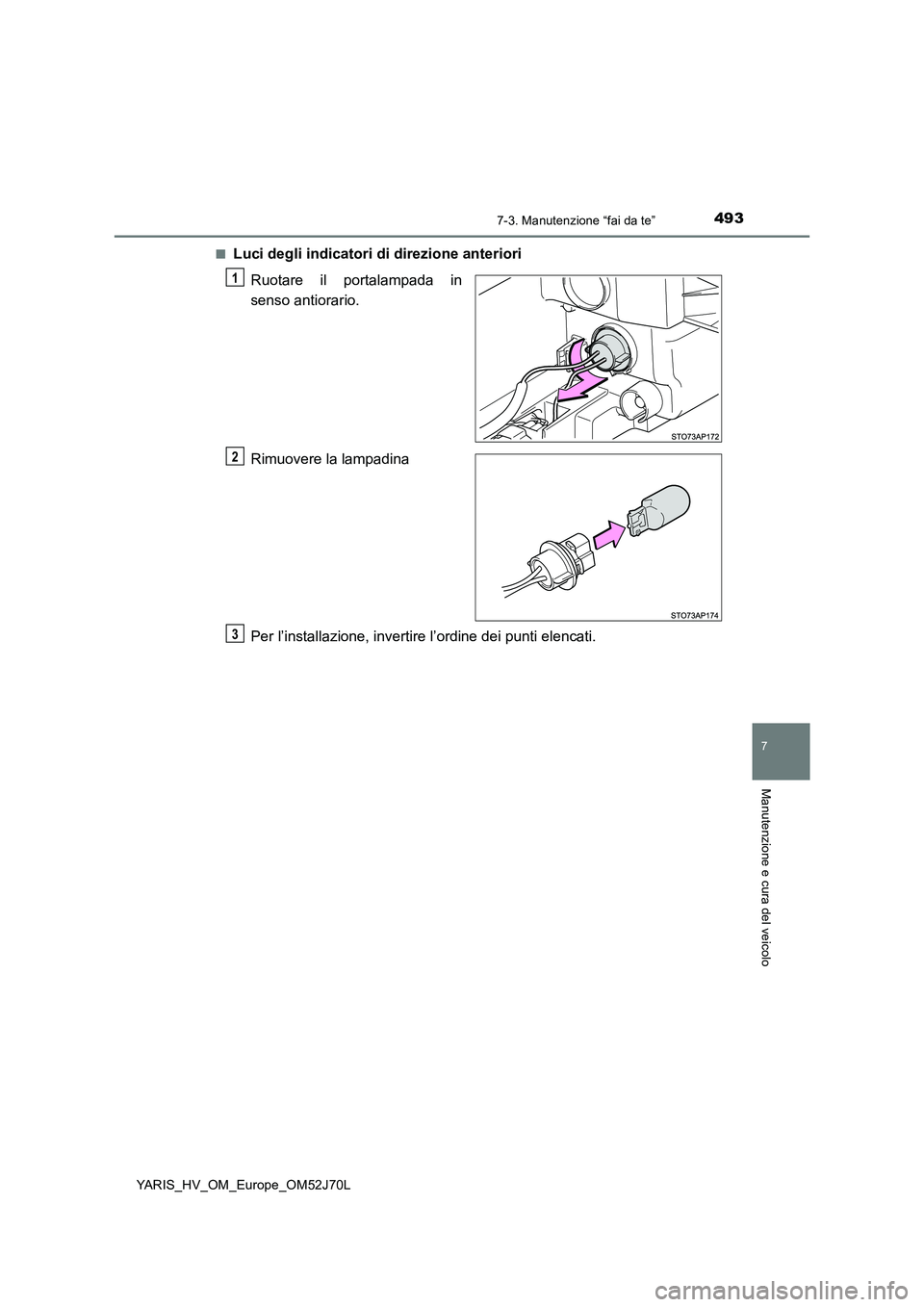

■Luci degli indicatori di direzione anteriori
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

4947-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L

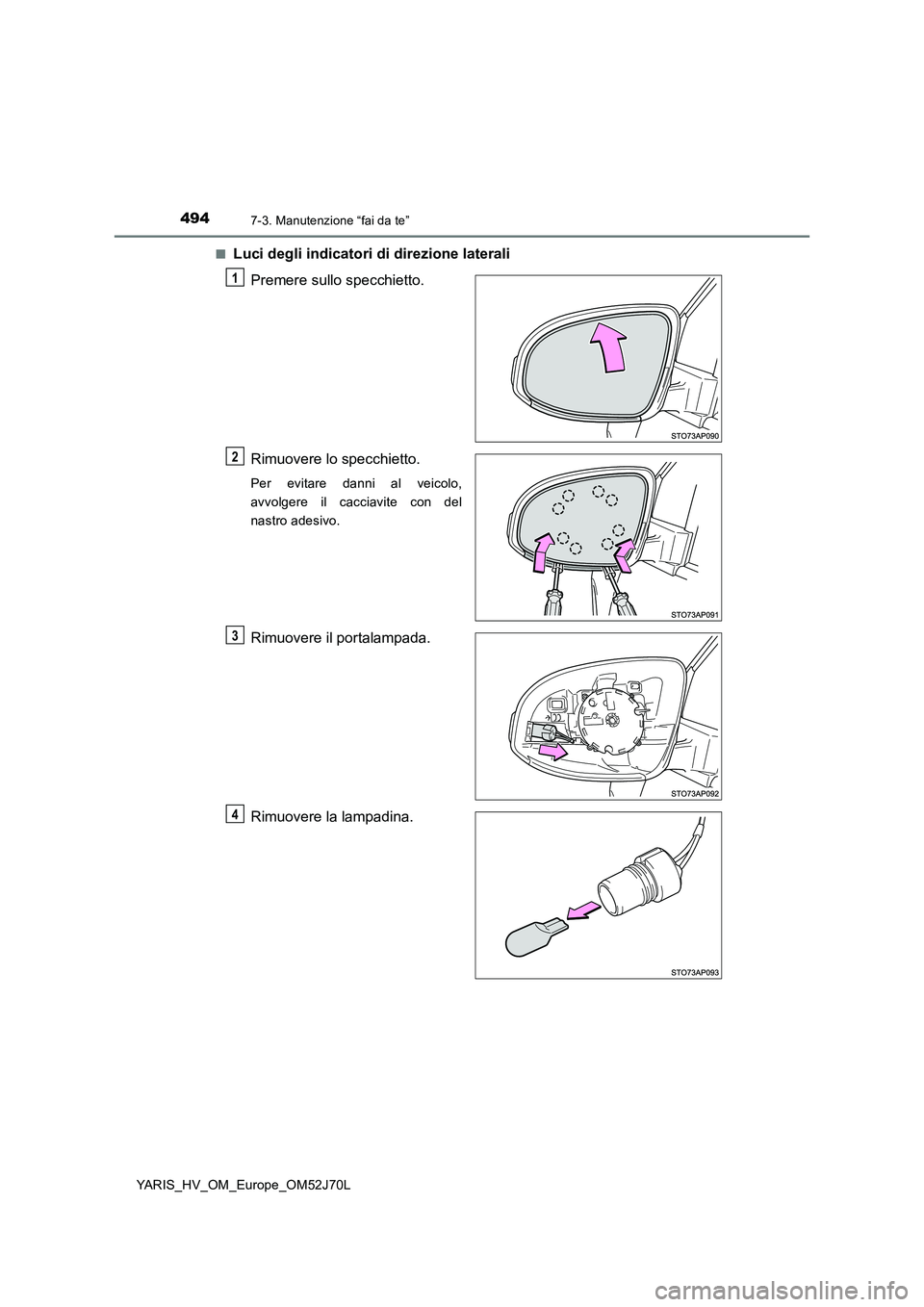

■Luci degli indicatori di direzione laterali
Premere sullo specchietto.
Rimuovere lo specchietto.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
Rimuovere il portalampada.
Rimuovere la lampadina.
1
2
3
4

4957-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L

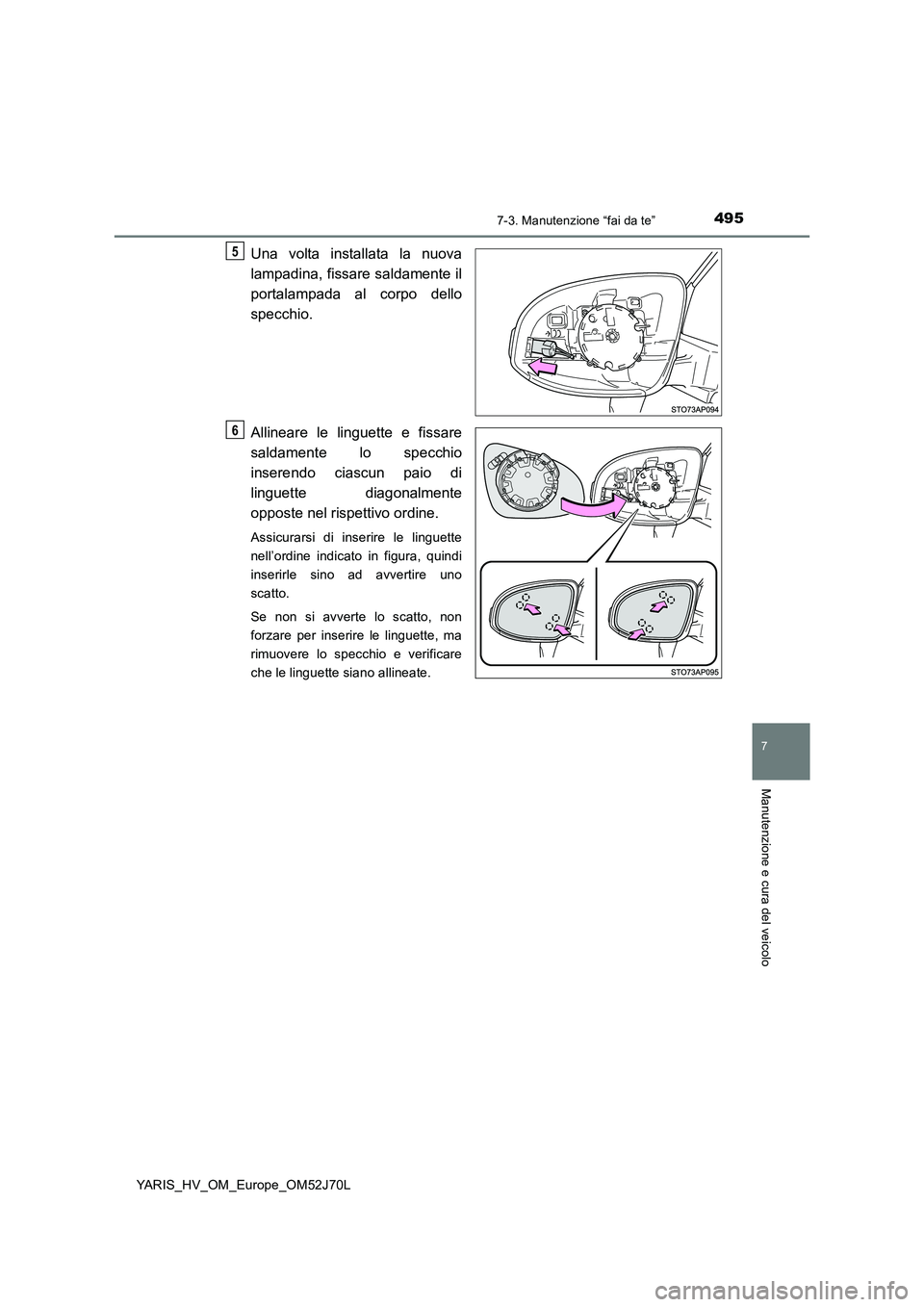

Una volta installata la nuova
lampadina, fissare saldamente il
portalampada al corpo dello
specchio.
Allineare le linguette e fissare
saldamente lo specchio
inserendo ciascun paio di
linguette diagonalmente
opposte nel rispettivo ordine.
Assicurarsi di inserire le linguette
nell’ordine indicato in figura, quindi
inserirle sino ad avvertire uno
scatto.
Se non si avverte lo scatto, non
forzare per inserire le linguette, ma
rimuovere lo specchio e verificare
che le linguette siano allineate.
5
6

4967-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L

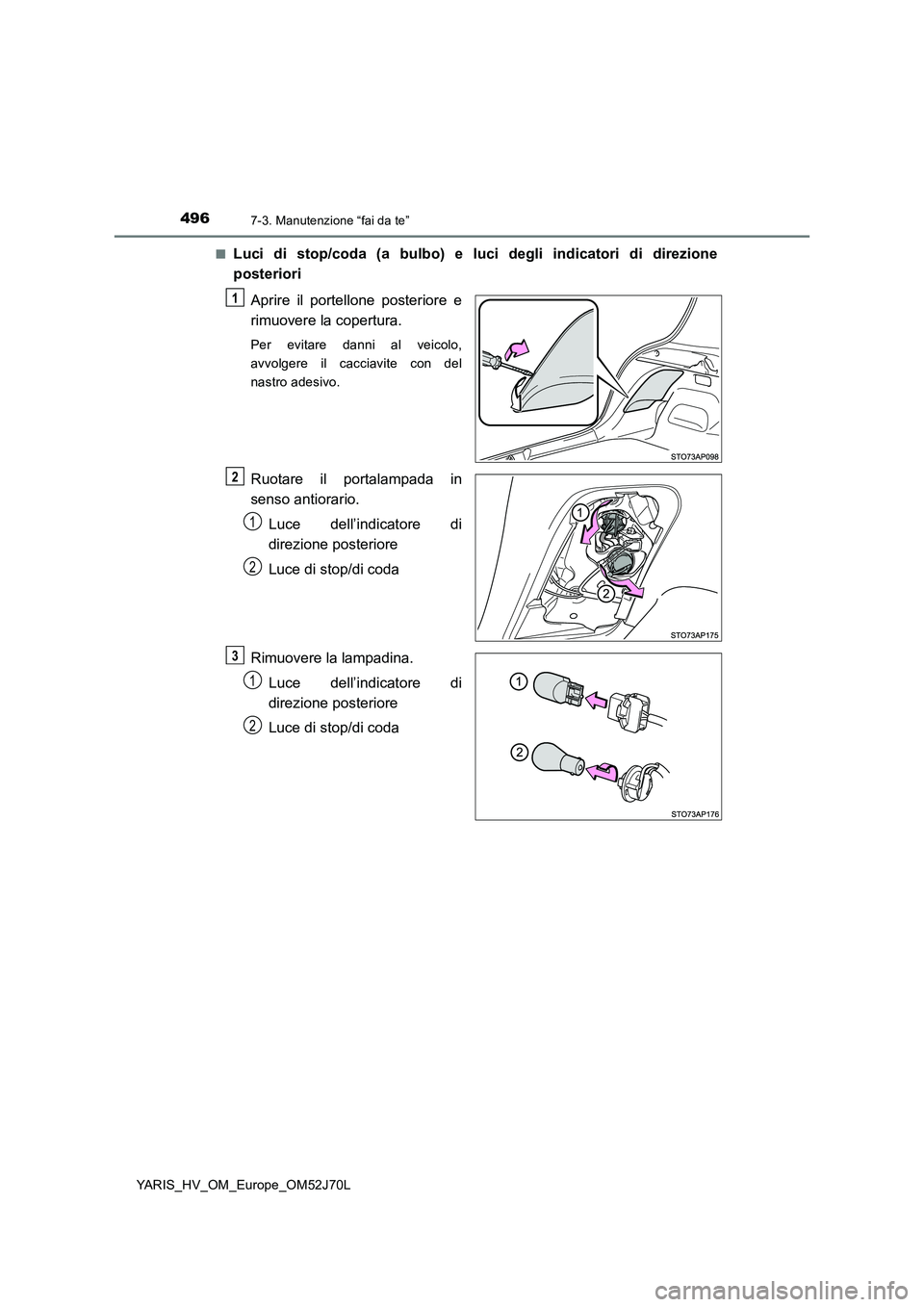

■Luci di stop/coda (a bulbo) e luci degli indicatori di direzione
posteriori
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Luce dell’indicatore di
direzione posteriore
Luce di stop/di coda
Rimuovere la lampadina.
Luce dell’indicatore di
direzione posteriore
Luce di stop/di coda
1
2
1
2
3
1
2

4977-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L

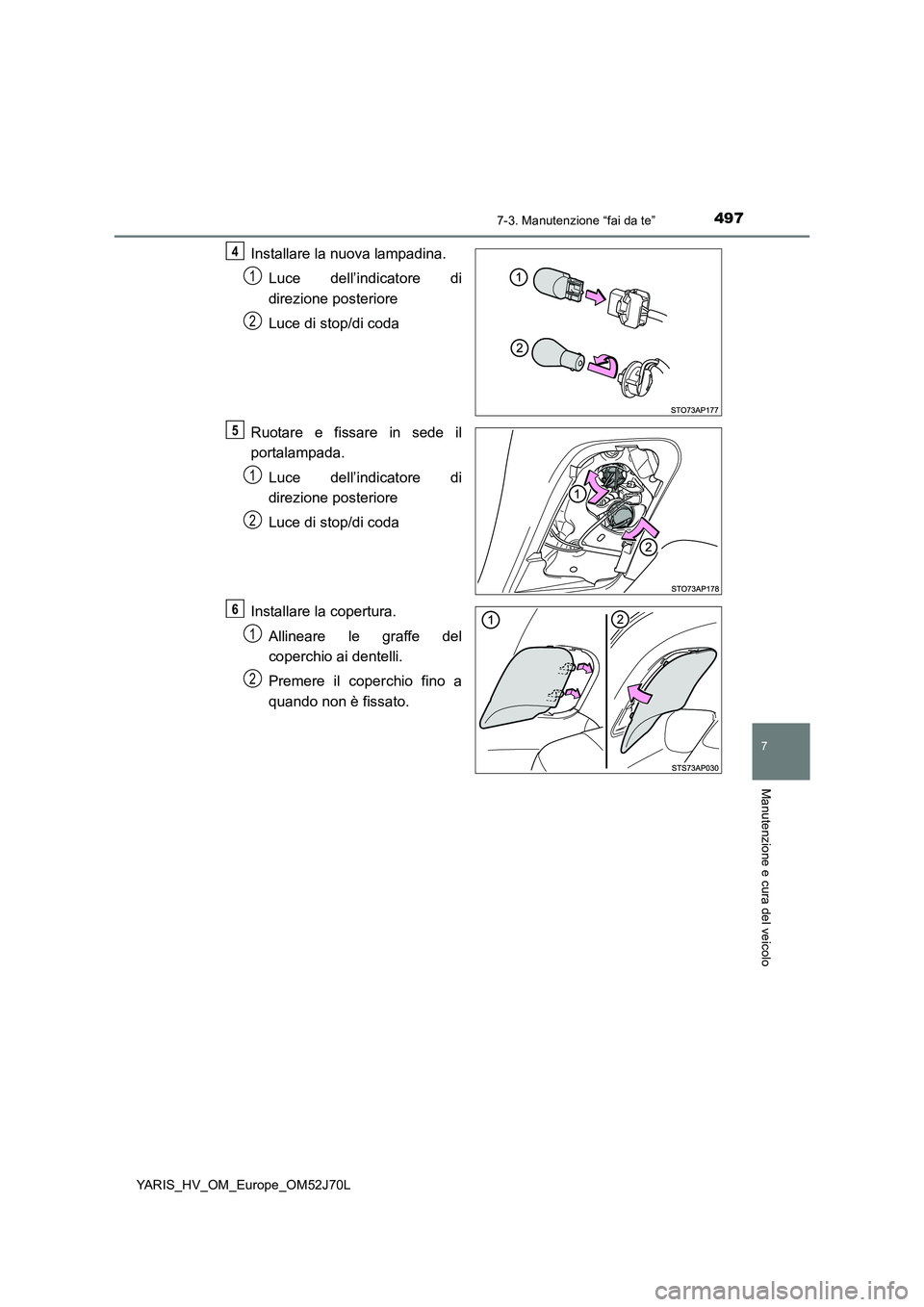

Installare la nuova lampadina.
Luce dell’indicatore di
direzione posteriore
Luce di stop/di coda
Ruotare e fissare in sede il
portalampada.
Luce dell’indicatore di
direzione posteriore
Luce di stop/di coda
Installare la copertura.
Allineare le graffe del
coperchio ai dentelli.
Premere il coperchio fino a
quando non è fissato.
4
1
2
5
1
2
6
1
2

4987-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L

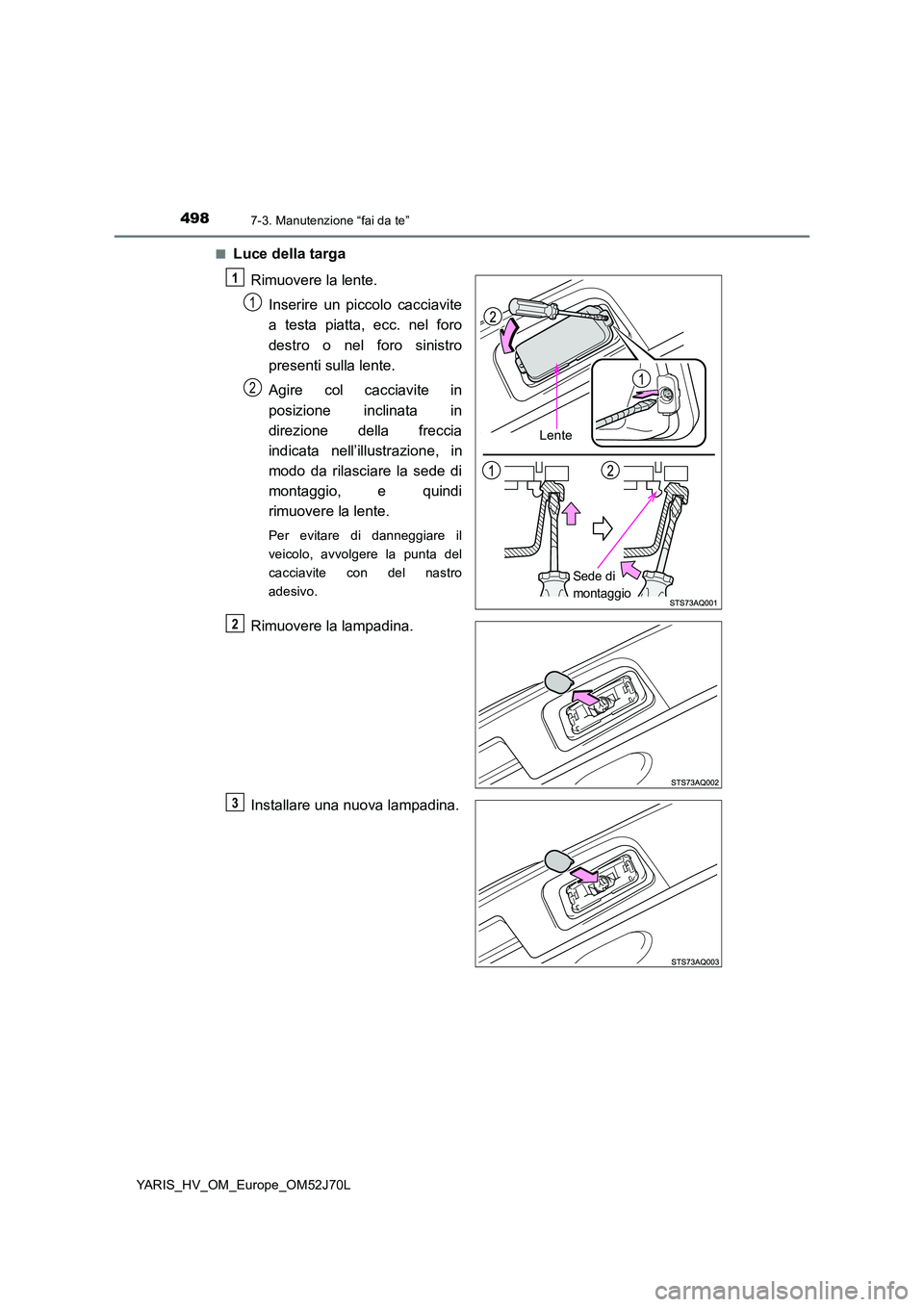

■Luce della targa
Rimuovere la lente.
Inserire un piccolo cacciavite
a testa piatta, ecc. nel foro
destro o nel foro sinistro
presenti sulla lente.
Agire col cacciavite in
posizione inclinata in
direzione della freccia
indicata nell’illustrazione, in
modo da rilasciare la sede di
montaggio, e quindi
rimuovere la lente.
Per evitare di danneggiare il
veicolo, avvolgere la punta del
cacciavite con del nastro
adesivo.
Rimuovere la lampadina.
Installare una nuova lampadina.
Lente
Sede di
montaggio
1
1
2
2
3

4997-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
YARIS_HV_OM_Europe_OM52J70L

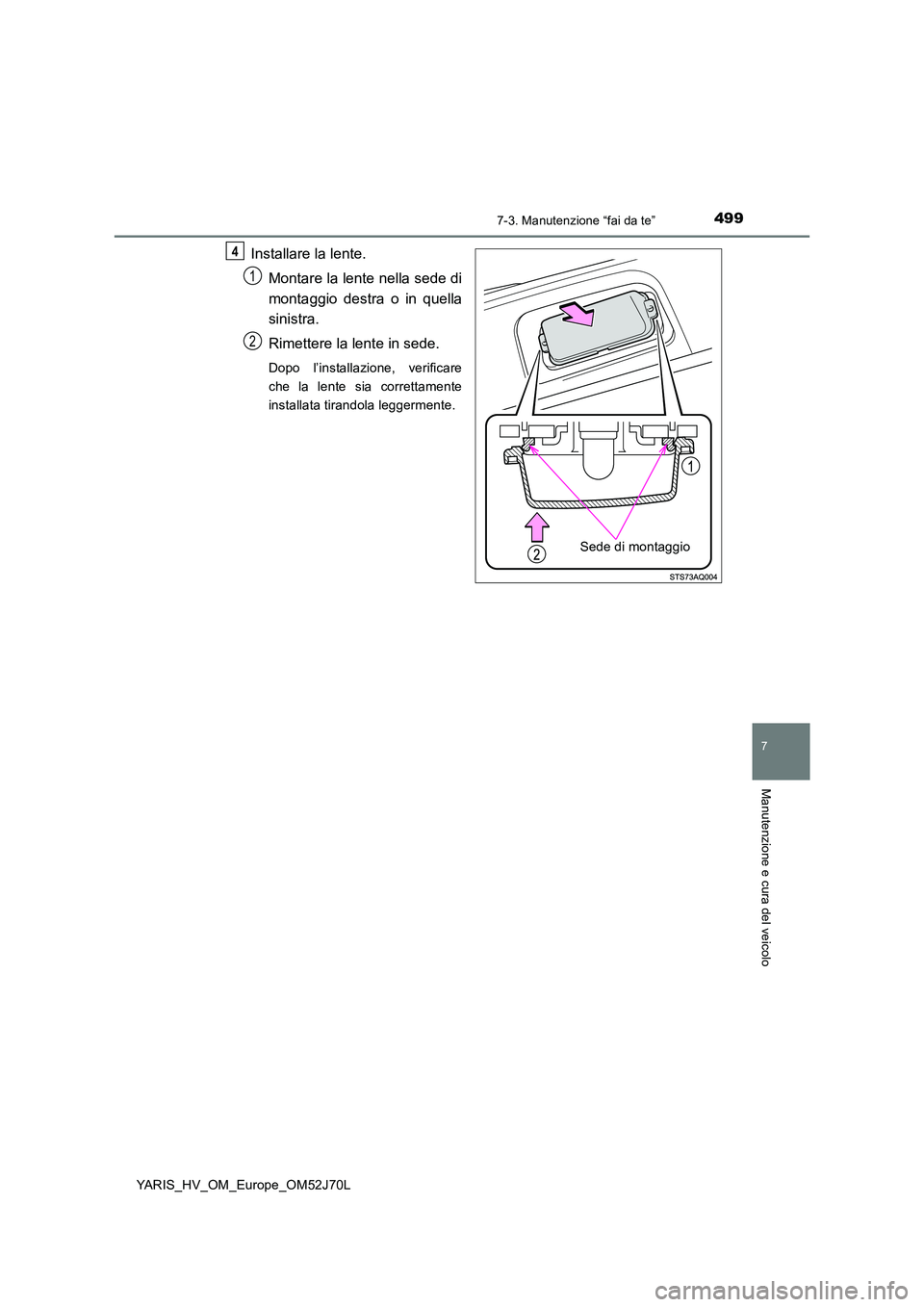

Installare la lente.
Montare la lente nella sede di
montaggio destra o in quella
sinistra.
Rimettere la lente in sede.
Dopo l’installazione, verificare
che la lente sia correttamente
installata tirandola leggermente.
Sede di montaggio
4
1
2

5007-3. Manutenzione “fai da te”
YARIS_HV_OM_Europe_OM52J70L

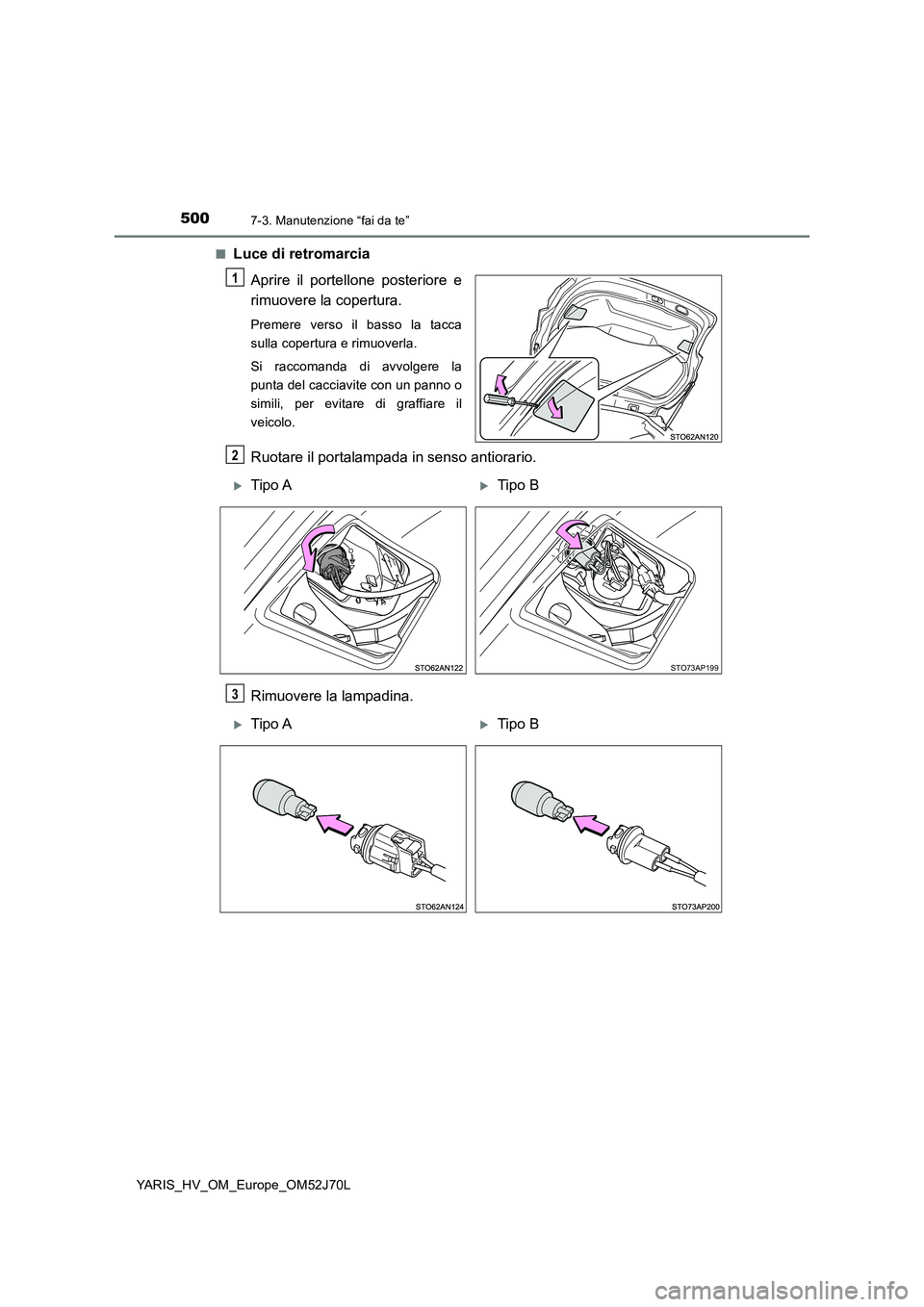

■Luce di retromarcia
Aprire il portellone posteriore e
rimuovere la copertura.
Premere verso il basso la tacca
sulla copertura e rimuoverla.
Si raccomanda di avvolgere la
punta del cacciavite con un panno o
simili, per evitare di graffiare il
veicolo.
Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
1
2
Tipo ATipo B
STO73AP199
3
Tipo ATipo B
