6118-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52C98M

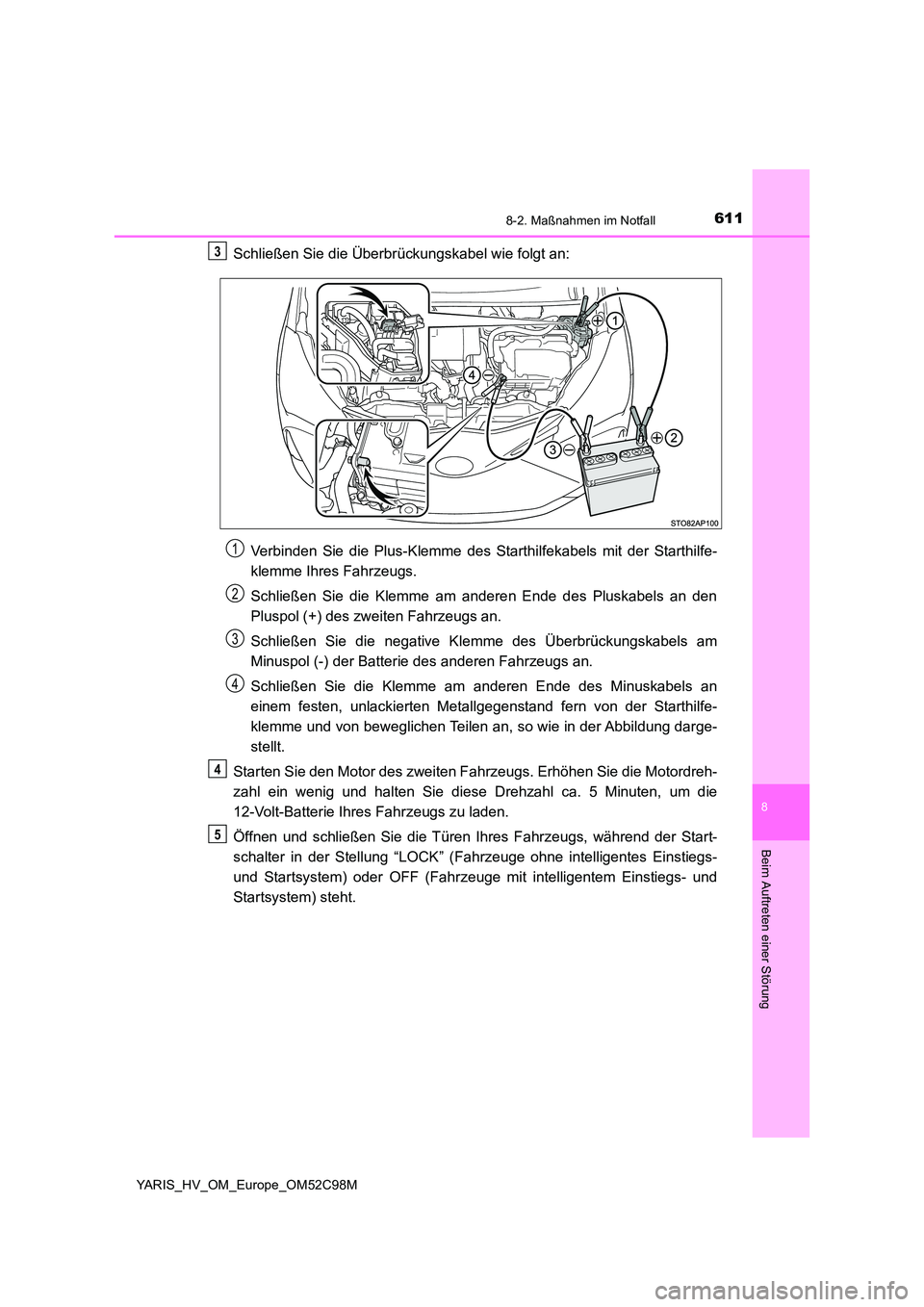

Schließen Sie die Überbrückungskabel wie folgt an:
Verbinden Sie die Plus-Klemme des Starthilfekabels mit der Starthilfe-
klemme Ihres Fahrzeugs.
Schließen Sie die Klemme am anderen Ende des Pluskabels an den
Pluspol (+) des zweiten Fahrzeugs an.
Schließen Sie die negative Kle mme des Überbrückungskabels am
Minuspol (-) der Batterie des anderen Fahrzeugs an.
Schließen Sie die Klemme am anderen Ende des Minuskabels an
einem festen, unlackierten Metallgegenstand fern von der Starthilfe-
klemme und von beweglichen Teilen an, so wie in der Abbildung darge-
stellt.
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl ein wenig und halten Sie dies e Drehzahl ca. 5 Minuten, um die
12-Volt-Batterie Ihres Fahrzeugs zu laden.
Öffnen und schließen Sie die Türen Ihres Fahrzeugs, während der Start-
schalter in der Stellung “LOCK” (Fahrzeuge ohne intelligentes Einstiegs-
und Startsystem) oder OFF (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem) steht.
3
1
2
3
4
4
5

6128-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52C98M

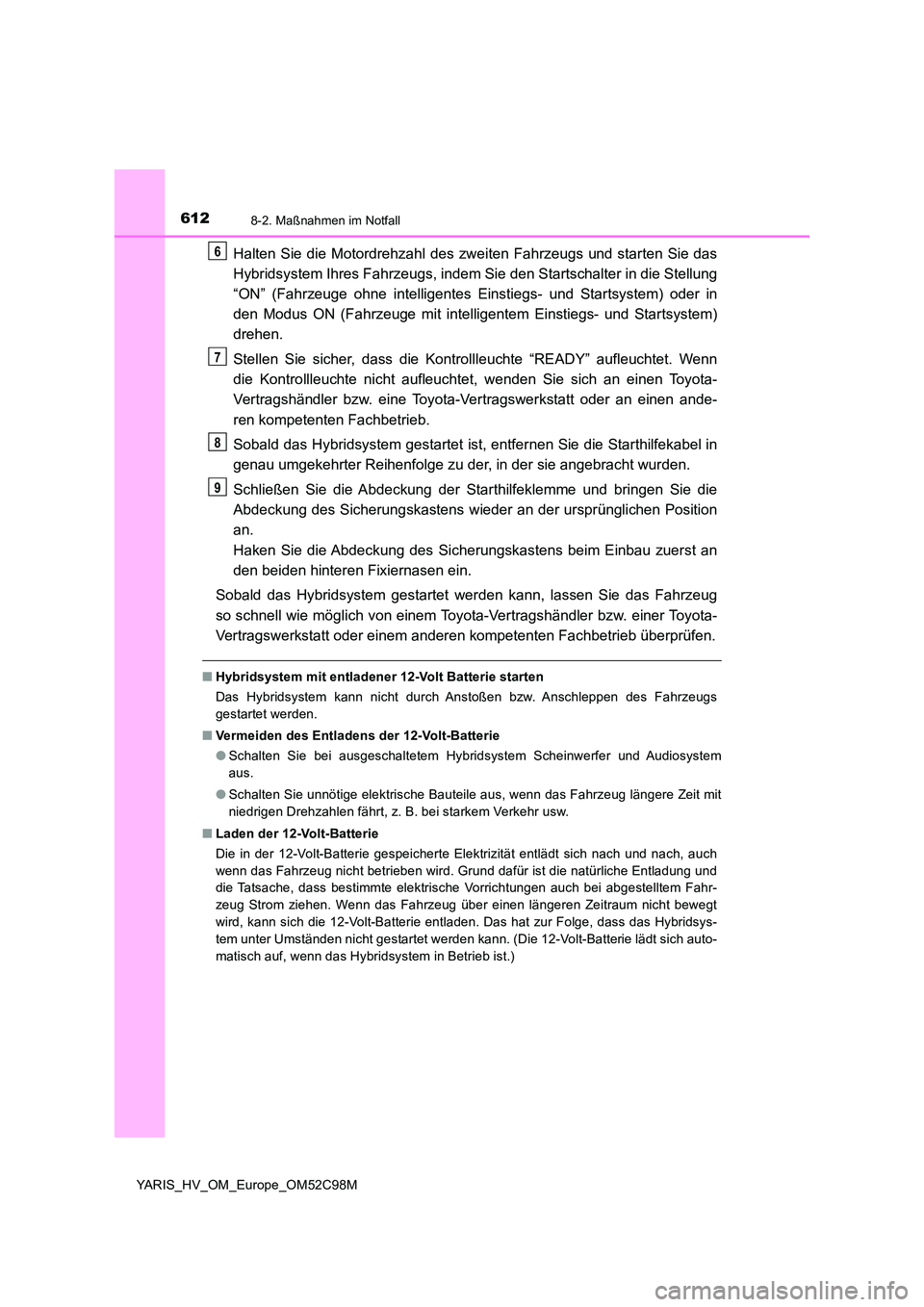

Halten Sie die Motordrehzahl des zweiten Fahrzeugs und starten Sie das
Hybridsystem Ihres Fahrzeugs, indem Sie den Startschalter in die Stellung
“ON” (Fahrzeuge ohne intelligentes Einstiegs- und Startsystem) oder in
den Modus ON (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
drehen.
Stellen Sie sicher, dass die Kontrollleuchte “READY” aufleuchtet. Wenn
die Kontrollleuchte nicht aufleuchtet, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen ande-
ren kompetenten Fachbetrieb.
Sobald das Hybridsystem gestartet ist, entfernen Sie die Starthilfekabel in
genau umgekehrter Reihenfolge zu der, in der sie angebracht wurden.
Schließen Sie die Abdeckung der Starthilfeklemme und bringen Sie die
Abdeckung des Sicherungskastens wieder an der ursprünglichen Position
an.
Haken Sie die Abdeckung des Sicherungskastens beim Einbau zuerst an
den beiden hinteren Fixiernasen ein.
Sobald das Hybridsystem gestartet werden kann, lassen Sie das Fahrzeug
so schnell wie möglich von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
■ Hybridsystem mit entladener 12-Volt Batterie starten
Das Hybridsystem kann nicht durch Anstoßen bzw. Anschleppen des Fahrzeugs
gestartet werden.
■ Vermeiden des Entladens der 12-Volt-Batterie
● Schalten Sie bei ausgeschaltetem Hybridsystem Scheinwerfer und Audiosystem
aus.
● Schalten Sie unnötige elektrische Bauteile aus, wenn das Fahrzeug längere Zeit mit
niedrigen Drehzahlen fährt, z. B. bei starkem Verkehr usw.
■ Laden der 12-Volt-Batterie
Die in der 12-Volt-Batterie gespeicherte Elektrizität entlädt sich nach und nach, auch
wenn das Fahrzeug nicht betrieben wird. Grund dafür ist die natürliche Entladung und
die Tatsache, dass bestimmte elektrische Vorrichtungen auch bei abgestelltem Fahr-
zeug Strom ziehen. Wenn das Fahrzeug über einen längeren Zeitraum nicht bewegt
wird, kann sich die 12-Volt-Batterie entladen. Das hat zur Folge, dass das Hybridsys-
tem unter Umständen nicht gestartet werden kann. (Die 12-Volt-Batterie lädt sich auto-
matisch auf, wenn das Hybridsystem in Betrieb ist.)
6
7
8
9

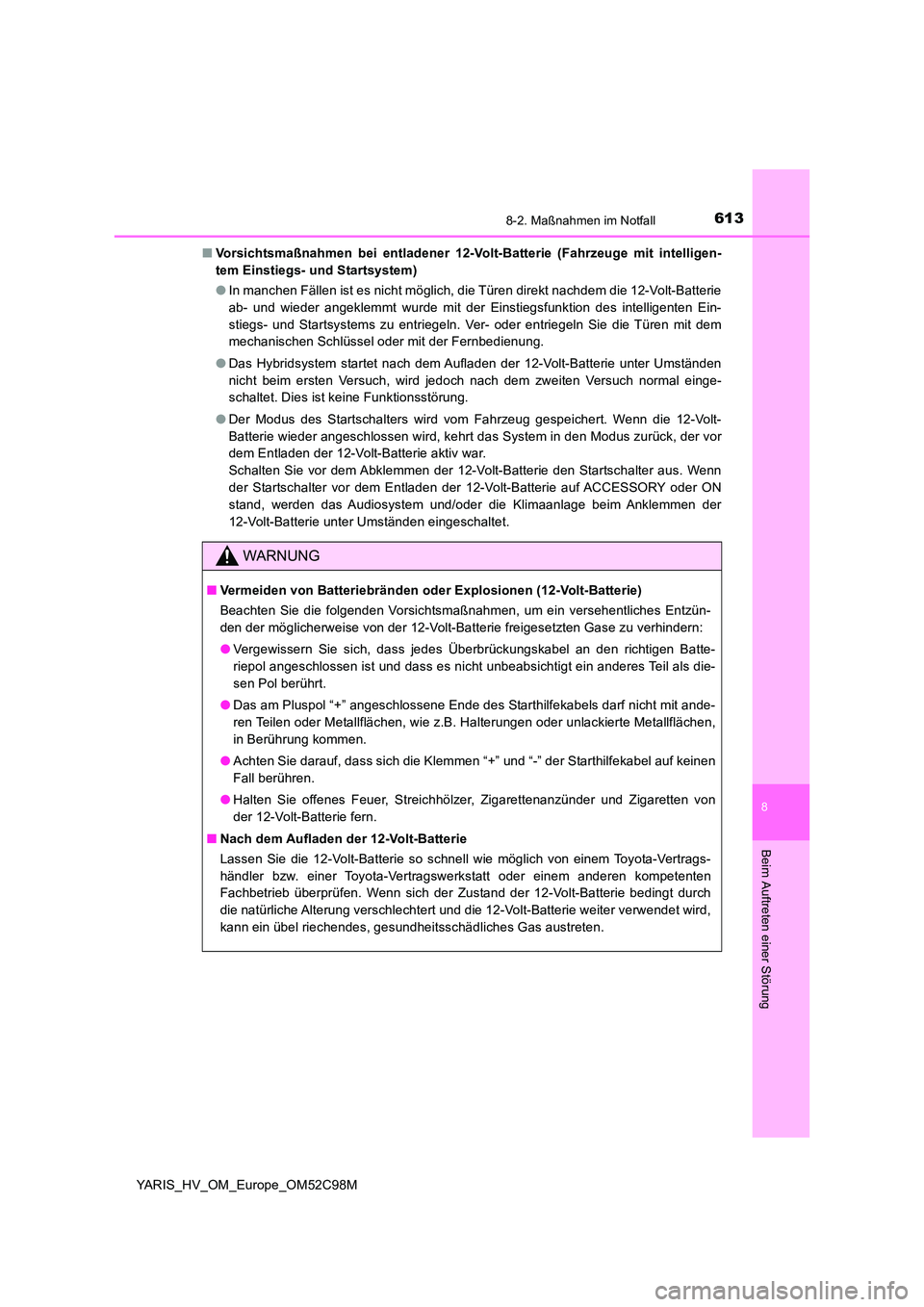

6138-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52C98M
■ Vorsichtsmaßnahmen bei entladener 12-Volt-Batterie (Fahrzeuge mit intelligen-
tem Einstiegs- und Startsystem)
● In manchen Fällen ist es nicht möglich, die Türen direkt nachdem die 12-Volt-Batterie
ab- und wieder angeklemmt wurde mit der Einstiegsfunktion des intelligenten Ein-
stiegs- und Startsystems zu entriegeln. Ver- oder entriegeln Sie die Türen mit dem
mechanischen Schlüssel oder mit der Fernbedienung.
● Das Hybridsystem startet nach dem Aufladen der 12-Volt-Batterie unter Umständen
nicht beim ersten Versuch, wird jedoch nach dem zweiten Versuch normal einge-
schaltet. Dies ist keine Funktionsstörung.
● Der Modus des Startschalters wird vom Fahrzeug gespeichert. Wenn die 12-Volt-
Batterie wieder angeschlossen wird, kehrt das System in den Modus zurück, der vor
dem Entladen der 12-Volt-Batterie aktiv war.
Schalten Sie vor dem Abklemmen der 12-Volt-Batterie den Startschalter aus. Wenn
der Startschalter vor dem Entladen der 12-Volt-Batterie auf ACCESSORY oder ON
stand, werden das Audiosystem und/oder die Klimaanlage beim Anklemmen der
12-Volt-Batterie unter Umständen eingeschaltet.
WARNUNG
■ Vermeiden von Batteriebränden oder Explosionen (12-Volt-Batterie)
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein versehentliches Entzün-
den der möglicherweise von der 12-Volt-Batterie freigesetzten Gase zu verhindern:
● Vergewissern Sie sich, dass jedes Überbrückungskabel an den richtigen Batte-
riepol angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als die-
sen Pol berührt.
● Das am Pluspol “+” angeschlossene Ende des Starthilfekabels darf nicht mit ande-
ren Teilen oder Metallflächen, wie z.B. Halterungen oder unlackierte Metallflächen,
in Berührung kommen.
● Achten Sie darauf, dass sich die Klemmen “+” und “-” der Starthilfekabel auf keinen
Fall berühren.
● Halten Sie offenes Feuer, Streichhölzer, Zigarettenanzünder und Zigaretten von
der 12-Volt-Batterie fern.
■ Nach dem Aufladen der 12-Volt-Batterie
Lassen Sie die 12-Volt-Batterie so schnell wie möglich von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen. Wenn sich der Zustand der 12-Volt-Batterie bedingt durch
die natürliche Alterung verschlechtert und die 12-Volt-Batterie weiter verwendet wird,
kann ein übel riechendes, gesundheitsschädliches Gas austreten.

6148-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52C98M

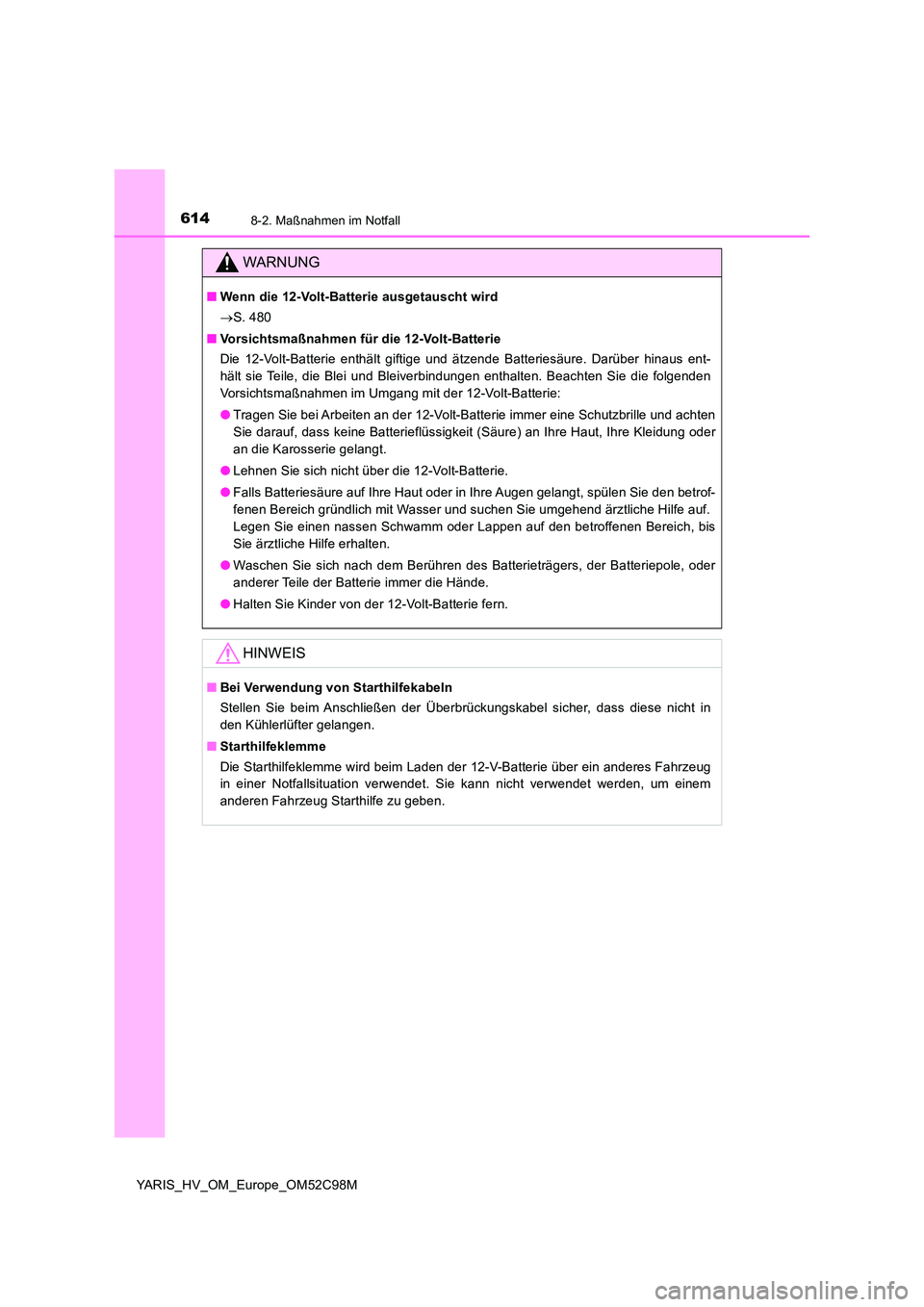

WARNUNG
■Wenn die 12-Volt-Batterie ausgetauscht wird
 S. 480
■ Vorsichtsmaßnahmen für die 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Batteriesäure. Darüber hinaus ent-
hält sie Teile, die Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden
Vorsichtsmaßnahmen im Umgang mit der 12-Volt-Batterie:
● Tragen Sie bei Arbeiten an der 12-Volt-Batterie immer eine Schutzbrille und achten
Sie darauf, dass keine Batterieflüssigkeit (Säure) an Ihre Haut, Ihre Kleidung oder
an die Karosserie gelangt.
● Lehnen Sie sich nicht über die 12-Volt-Batterie.
● Falls Batteriesäure auf Ihre Haut oder in Ihre Augen gelangt, spülen Sie den betrof-
fenen Bereich gründlich mit Wasser und suchen Sie umgehend ärztliche Hilfe auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis
Sie ärztliche Hilfe erhalten.
● Waschen Sie sich nach dem Berühren des Batterieträgers, der Batteriepole, oder
anderer Teile der Batterie immer die Hände.
● Halten Sie Kinder von der 12-Volt-Batterie fern.
HINWEIS
■Bei Verwendung von Starthilfekabeln
Stellen Sie beim Anschließen der Überbrückungskabel sicher, dass diese nicht in
den Kühlerlüfter gelangen.
■ Starthilfeklemme
Die Starthilfeklemme wird beim Laden der 12-V-Batterie über ein anderes Fahrzeug
in einer Notfallsituation verwendet. Sie kann nicht verwendet werden, um einem
anderen Fahrzeug Starthilfe zu geben.

6158-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52C98M

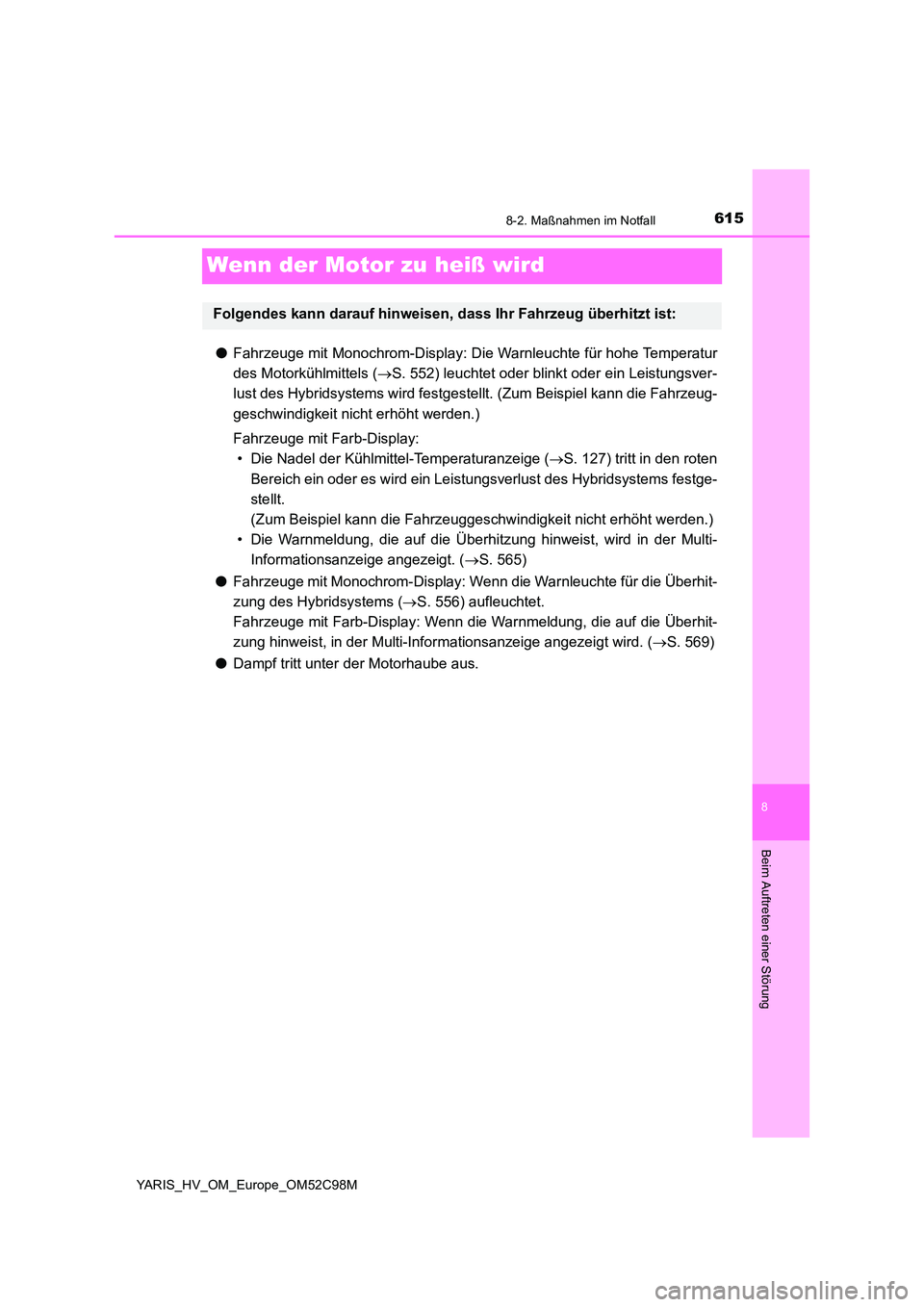

Wenn der Motor zu heiß wird
●Fahrzeuge mit Monochrom-Display: Die Warnleuchte für hohe Temperatur
des Motorkühlmittels ( S. 552) leuchtet oder blinkt oder ein Leistungsver-
lust des Hybridsystems wird festgestellt. (Zum Beispiel kann die Fahrzeug-
geschwindigkeit nicht erhöht werden.)
Fahrzeuge mit Farb-Display:
• Die Nadel der Kühlmittel-Temperaturanzeige ( S. 127) tritt in den roten
Bereich ein oder es wird ein Leistungsverlust des Hybridsystems festge-
stellt.
(Zum Beispiel kann die Fahrzeuggeschwindigkeit nicht erhöht werden.)
• Die Warnmeldung, die auf die Überhitzung hinweist, wird in der Multi-
Informationsanzeige angezeigt. ( S. 565)
● Fahrzeuge mit Monochrom-Display: Wenn die Warnleuchte für die Überhit-
zung des Hybridsystems ( S. 556) aufleuchtet.
Fahrzeuge mit Farb-Display: Wenn die Warnmeldung, die auf die Überhit-
zung hinweist, in der Multi-Informationsanzeige angezeigt wird. ( S. 569)
● Dampf tritt unter der Motorhaube aus.
Folgendes kann darauf hinweisen, dass Ihr Fahrzeug überhitzt ist:

6168-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52C98M

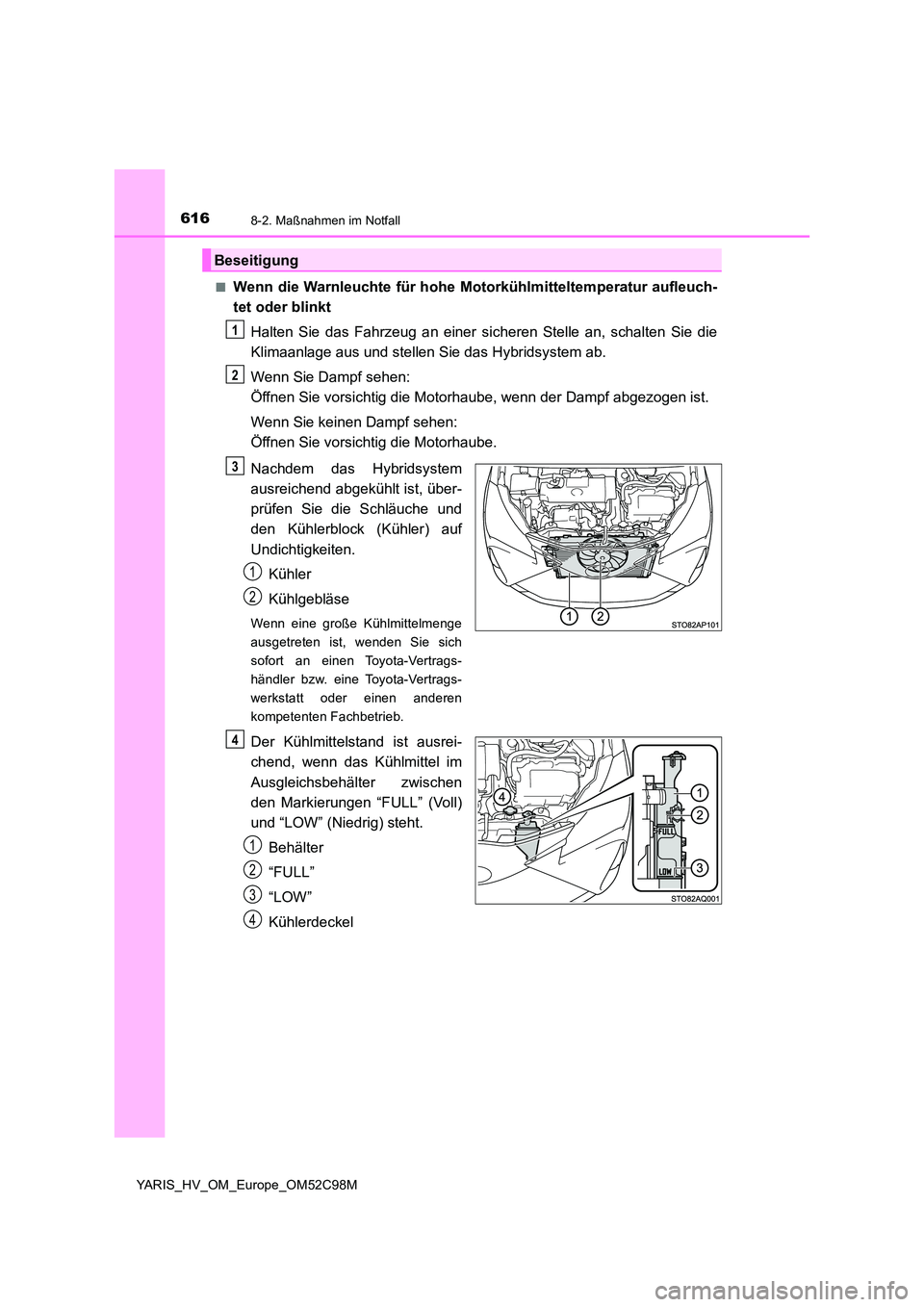

■Wenn die Warnleuchte für hohe Moto rkühlmitteltemperatur aufleuch-
tet oder blinkt
Halten Sie das Fahrzeug an einer sicheren Stelle an, schalten Sie die
Klimaanlage aus und stellen Sie das Hybridsystem ab.
Wenn Sie Dampf sehen:
Öffnen Sie vorsichtig die Motorhaube, wenn der Dampf abgezogen ist.
Wenn Sie keinen Dampf sehen:
Öffnen Sie vorsichtig die Motorhaube.
Nachdem das Hybridsystem
ausreichend abgekühlt ist, über-
prüfen Sie die Schläuche und
den Kühlerblock (Kühler) auf
Undichtigkeiten.
Kühler
Kühlgebläse
Wenn eine große Kühlmittelmenge
ausgetreten ist, wenden Sie sich
sofort an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen
kompetenten Fachbetrieb.
Der Kühlmittelstand ist ausrei-
chend, wenn das Kühlmittel im
Ausgleichsbehälter zwischen
den Markierungen “FULL” (Voll)
und “LOW” (Niedrig) steht.
Behälter
“FULL”
“LOW”
Kühlerdeckel
Beseitigung
1
2
3
1
2
4
1
2
3
4

6178-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52C98M

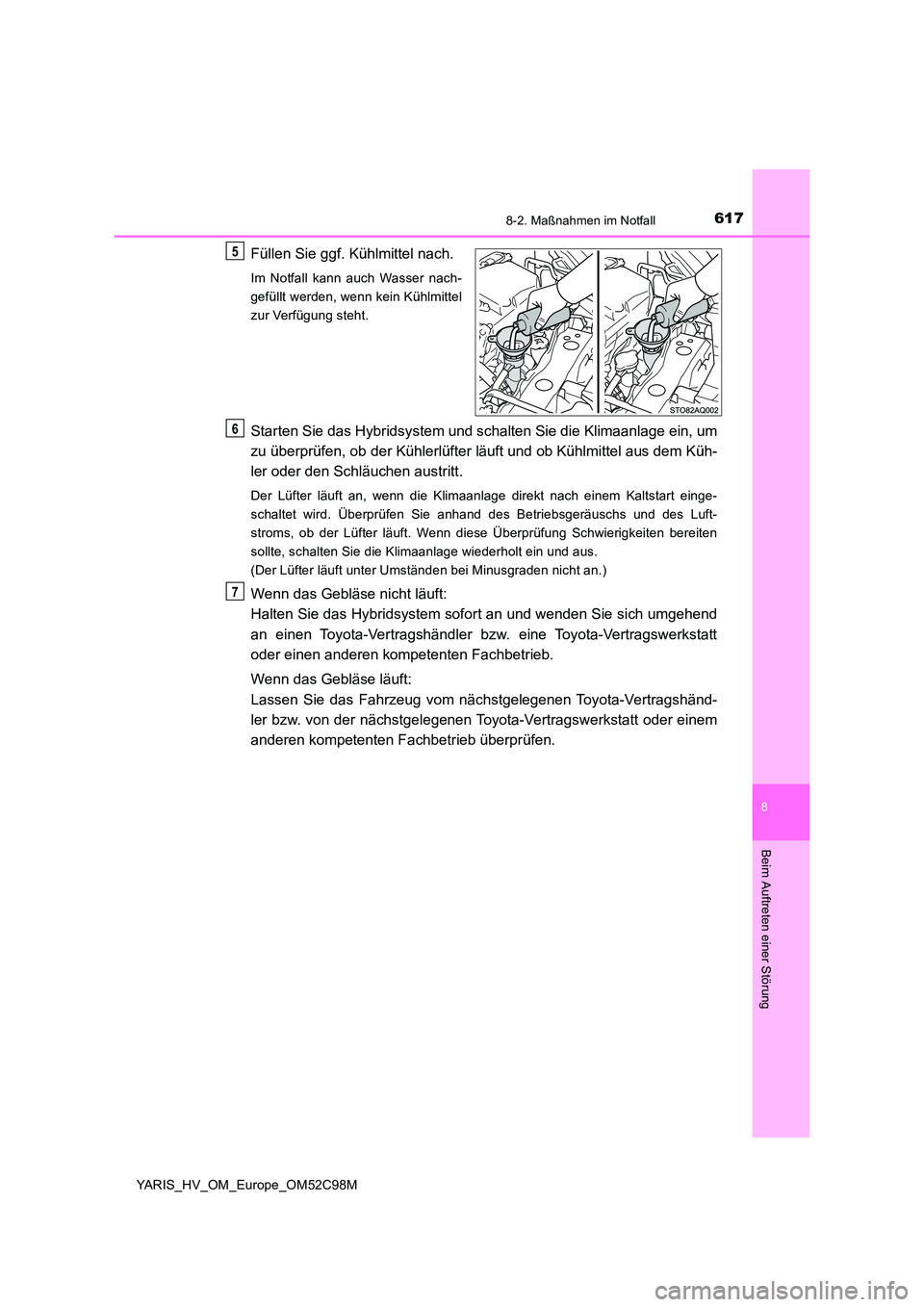

Füllen Sie ggf. Kühlmittel nach.
Im Notfall kann auch Wasser nach-
gefüllt werden, wenn kein Kühlmittel
zur Verfügung steht.
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um
zu überprüfen, ob der Kühlerlüfter läuft und ob Kühlmittel aus dem Küh-
ler oder den Schläuchen austritt.
Der Lüfter läuft an, wenn die Klimaanlage direkt nach einem Kaltstart einge-
schaltet wird. Überprüfen Sie anhand des Betriebsgeräuschs und des Luft-
stroms, ob der Lüfter läuft. Wenn diese Überprüfung Schwierigkeiten bereiten
sollte, schalten Sie die Klimaanlage wiederholt ein und aus.
(Der Lüfter läuft unter Umständen bei Minusgraden nicht an.)
Wenn das Gebläse nicht läuft:
Halten Sie das Hybridsystem sofort an und wenden Sie sich umgehend
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
Wenn das Gebläse läuft:
Lassen Sie das Fahrzeug vom nächstgelegenen Toyota-Vertragshänd-
ler bzw. von der nächstgelegenen Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.
5
6
7

6188-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52C98M

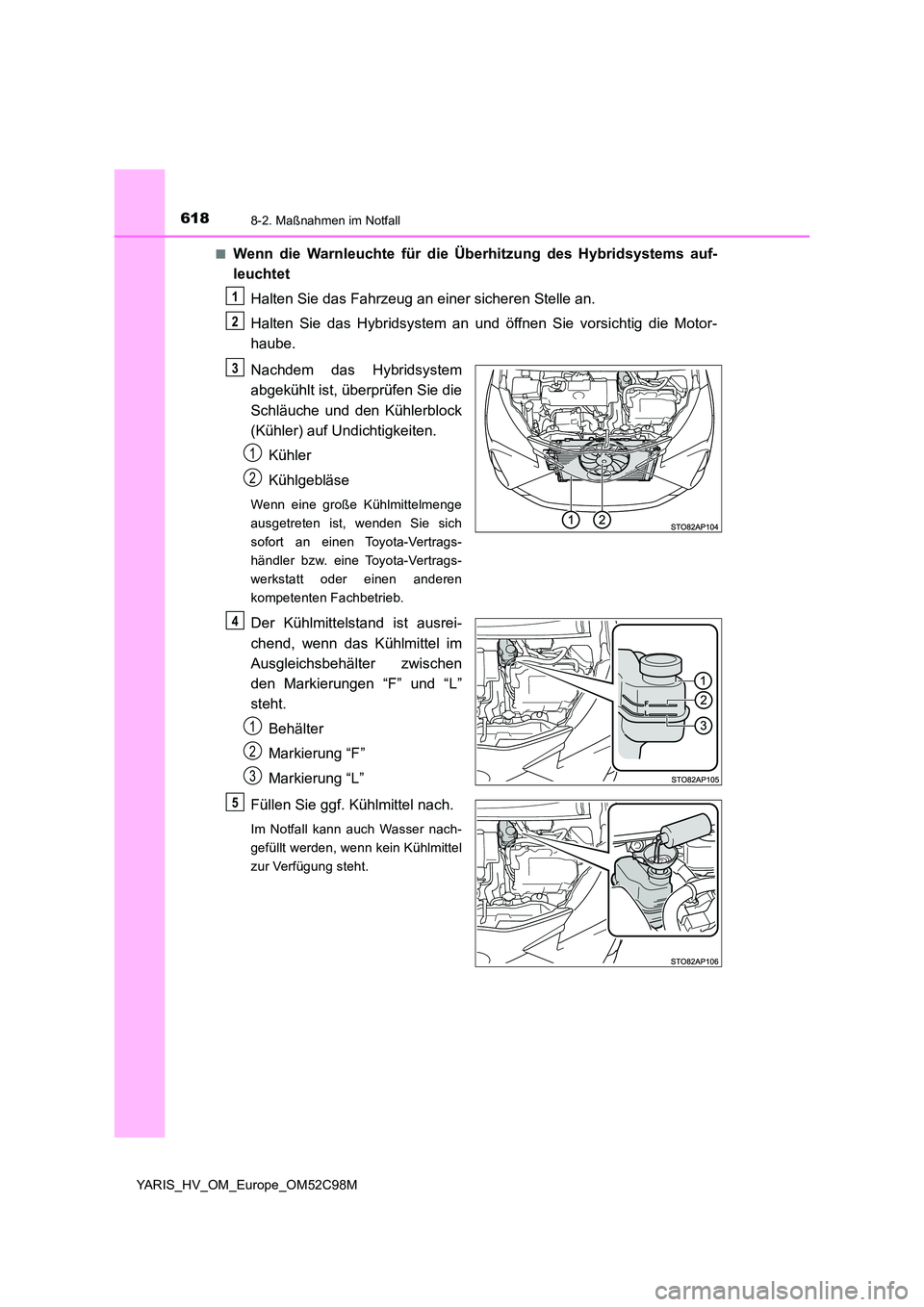

■Wenn die Warnleuchte für die Überhitzung des Hybridsystems auf-
leuchtet
Halten Sie das Fahrzeug an einer sicheren Stelle an.
Halten Sie das Hybridsystem an und öffnen Sie vorsichtig die Motor-
haube.
Nachdem das Hybridsystem
abgekühlt ist, überprüfen Sie die
Schläuche und den Kühlerblock
(Kühler) auf U ndichtigkeiten.
Kühler
Kühlgebläse
Wenn eine große Kühlmittelmenge
ausgetreten ist, wenden Sie sich
sofort an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen
kompetenten Fachbetrieb.
Der Kühlmittelstand ist ausrei-
chend, wenn das Kühlmittel im
Ausgleichsbehälter zwischen
den Markierungen “F” und “L”
steht.
Behälter
Markierung “F”
Markierung “L”
Füllen Sie ggf. Kühlmittel nach.
Im Notfall kann auch Wasser nach-
gefüllt werden, wenn kein Kühlmittel
zur Verfügung steht.
1
2
3
1
2
4
1
2
3
5

6198-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52C98M

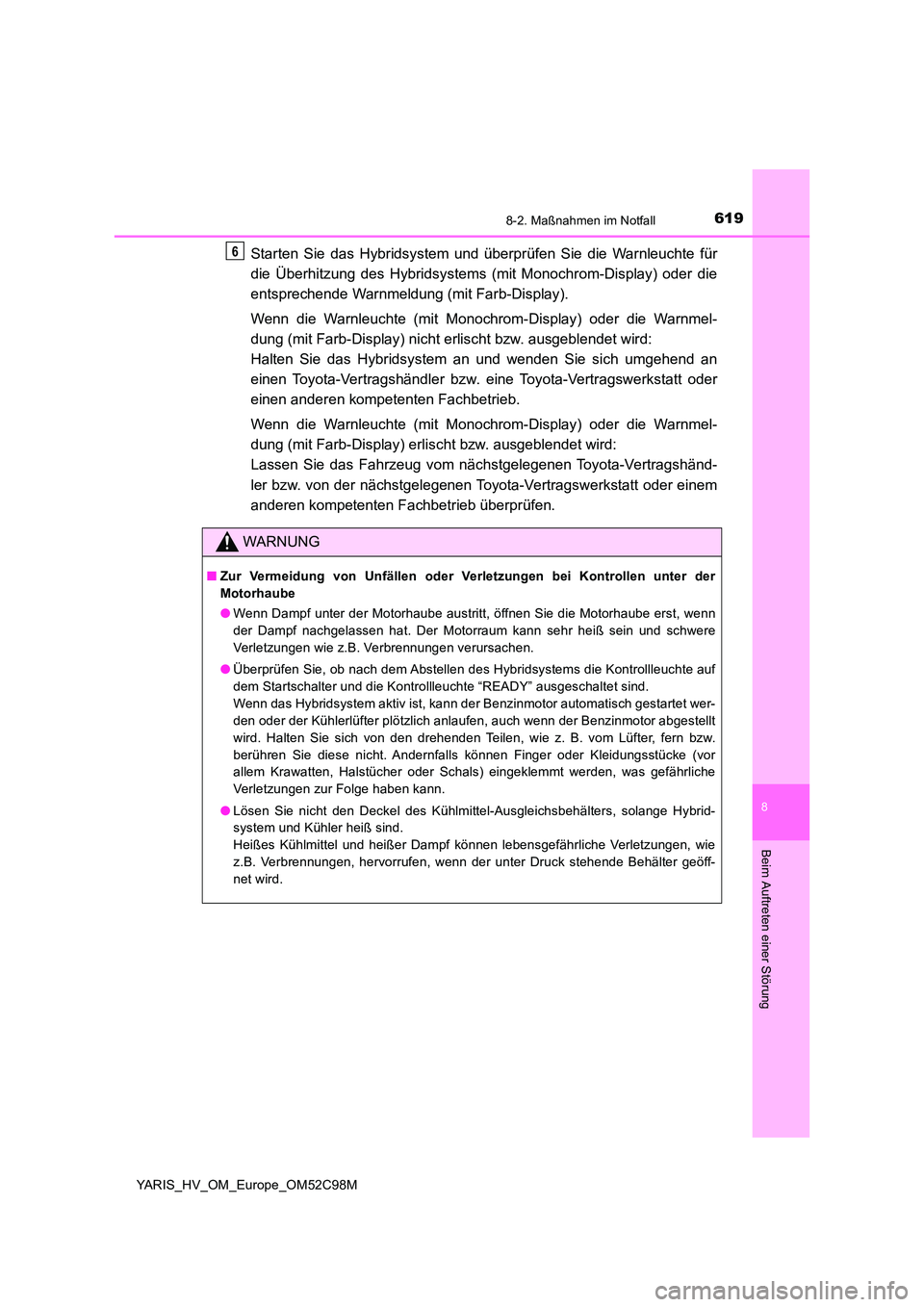

Starten Sie das Hybridsystem und überprüfen Sie die Warnleuchte für
die Überhitzung des Hybridsystems (mit Monochrom-Display) oder die
entsprechende Warnmeldung (mit Farb-Display).
Wenn die Warnleuchte (mit Monochrom-Display) oder die Warnmel-
dung (mit Farb-Display) nicht erlischt bzw. ausgeblendet wird:
Halten Sie das Hybridsystem an und wenden Sie sich umgehend an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb.
Wenn die Warnleuchte (mit Monochrom-Display) oder die Warnmel-
dung (mit Farb-Display) erlischt bzw. ausgeblendet wird:
Lassen Sie das Fahrzeug vom nächstgelegenen Toyota-Vertragshänd-
ler bzw. von der nächstgelegenen Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.
WARNUNG
■ Zur Vermeidung von Unfällen oder Verletzungen bei Kontrollen unter der
Motorhaube
● Wenn Dampf unter der Motorhaube austritt, öffnen Sie die Motorhaube erst, wenn
der Dampf nachgelassen hat. Der Motorraum kann sehr heiß sein und schwere
Verletzungen wie z.B. Verbrennungen verursachen.
● Überprüfen Sie, ob nach dem Abstellen des Hybridsystems die Kontrollleuchte auf
dem Startschalter und die Kontrollleuchte “READY” ausgeschaltet sind.
Wenn das Hybridsystem aktiv ist, kann der Benzinmotor automatisch gestartet wer-
den oder der Kühlerlüfter plötzlich anlaufen, auch wenn der Benzinmotor abgestellt
wird. Halten Sie sich von den drehenden Teilen, wie z. B. vom Lüfter, fern bzw.
berühren Sie diese nicht. Andernfalls können Finger oder Kleidungsstücke (vor
allem Krawatten, Halstücher oder Schals) eingeklemmt werden, was gefährliche
Verletzungen zur Folge haben kann.
● Lösen Sie nicht den Deckel des Kühlmittel-Ausgleichsbehälters, solange Hybrid-
system und Kühler heiß sind.
Heißes Kühlmittel und heißer Dampf können lebensgefährliche Verletzungen, wie
z.B. Verbrennungen, hervorrufen, wenn der unter Druck stehende Behälter geöff-
net wird.
6

6208-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52C98M
HINWEIS
■Wenn Kühlmittel für den Motor/Leistungsregler nachgefüllt wird
Warten Sie mit dem Nachfüllen von Kühlmittel für den Motor/Leistungsregler, bis das
Hybridsystem abgekühlt ist.
Füllen Sie Kühlmittel langsam nach. Wenn Sie kühles Kühlmittel zu schnell in ein
heißes Hybridsystem füllen, kann dies zu schweren Schäden am Hybridsystem füh-
ren.
■ Vermeidung einer Beschädigung des Kühlsystems
Beachten Sie die folgenden Vorsichtsmaßnahmen.
● Vermeiden Sie eine Verschmutzung des Kühlmittels durch Fremdstoffe (z.B. Sand,
Staub usw.)
● Verwenden Sie keine Kühlmittelzusätze.
