6218-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_OM_Europe_OM52C98M

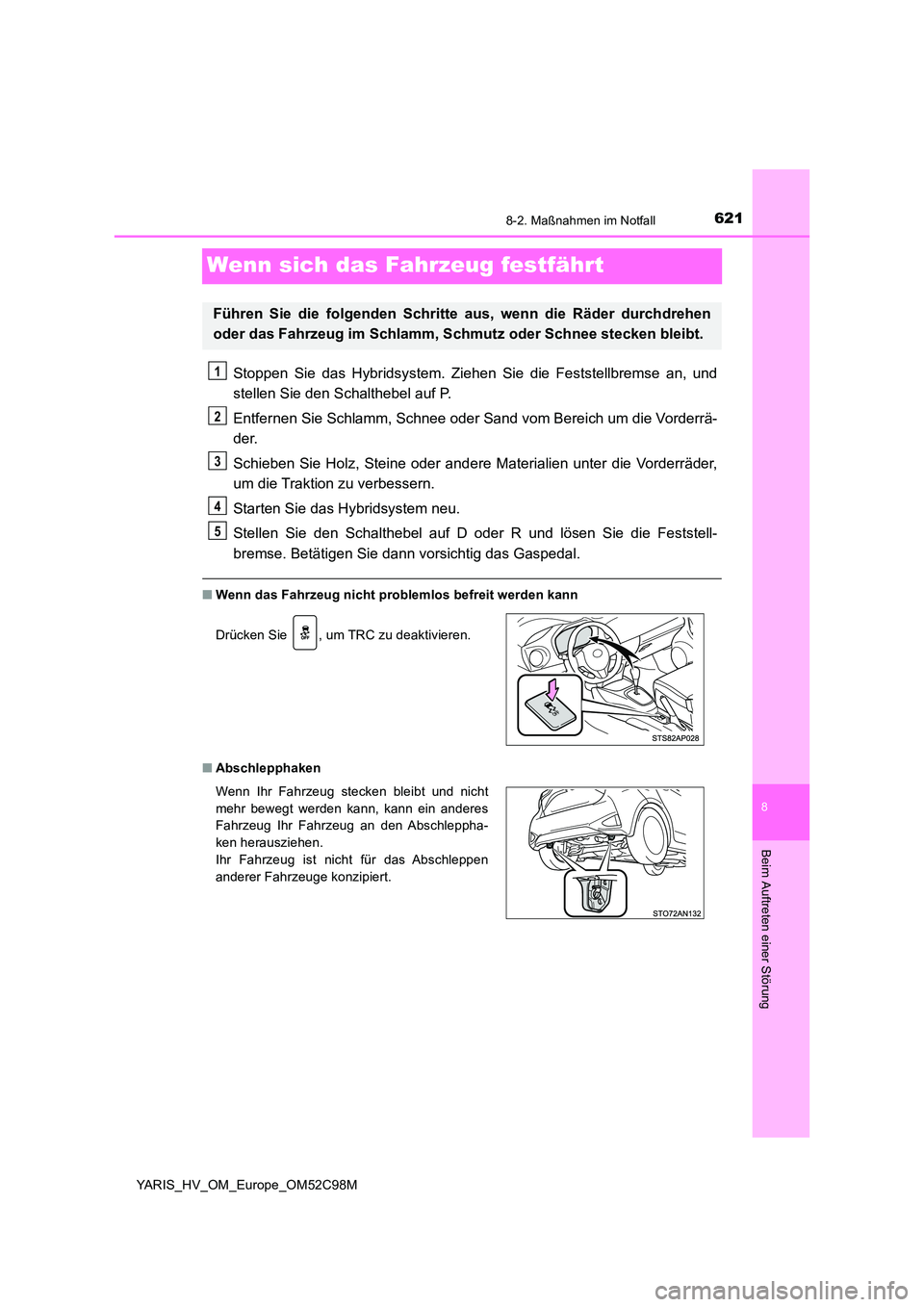

Wenn sich das Fahrzeug festfährt
Stoppen Sie das Hybridsystem. Ziehen Sie die Feststellbremse an, und
stellen Sie den Schalthebel auf P.
Entfernen Sie Schlamm, Schnee oder S and vom Bereich um die Vorderrä-
der.
Schieben Sie Holz, Steine oder andere Ma terialien unter die Vorderräder,
um die Traktion zu verbessern.
Starten Sie das Hybridsystem neu.
Stellen Sie den Schalthebel auf D oder R und lösen Sie die Feststell-
bremse. Betätigen Sie dann vorsichtig das Gaspedal.
■ Wenn das Fahrzeug nicht problemlos befreit werden kann
■ Abschlepphaken
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug im Schlamm, Schmutz oder Schnee stecken bleibt.
Drücken Sie , um TRC zu deaktivieren.
Wenn Ihr Fahrzeug stecken bleibt und nicht
mehr bewegt werden kann, kann ein anderes
Fahrzeug Ihr Fahrzeug an den Abschleppha-
ken herausziehen.
Ihr Fahrzeug ist nicht für das Abschleppen
anderer Fahrzeuge konzipiert.
1
2
3
4
5

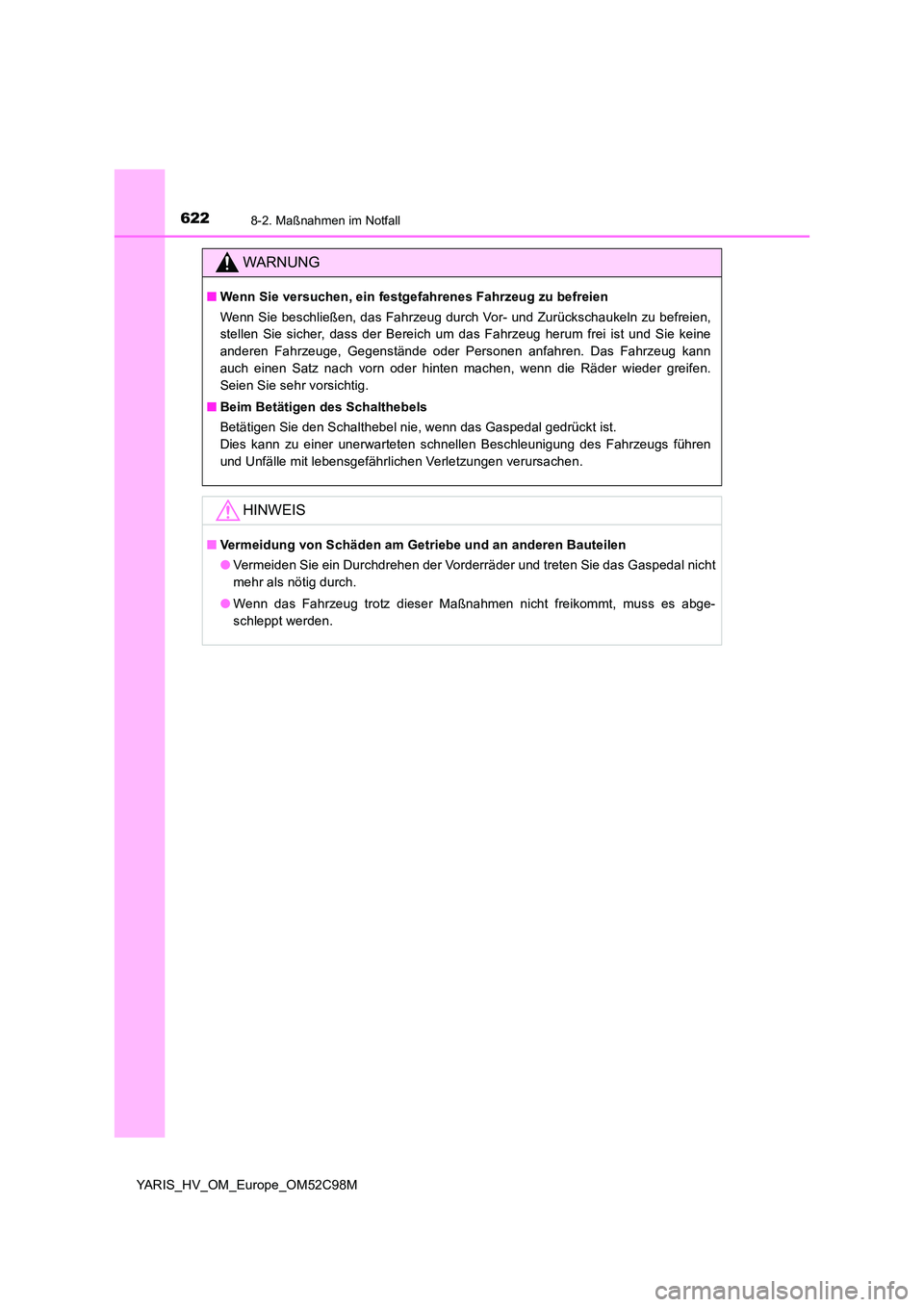

6228-2. Maßnahmen im Notfall
YARIS_HV_OM_Europe_OM52C98M
WARNUNG
■Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien,
stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie keine
anderen Fahrzeuge, Gegenstände oder Personen anfahren. Das Fahrzeug kann
auch einen Satz nach vorn oder hinten machen, wenn die Räder wieder greifen.
Seien Sie sehr vorsichtig.
■ Beim Betätigen des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen
und Unfälle mit lebensgefährlichen Verletzungen verursachen.
HINWEIS
■ Vermeidung von Schäden am Getriebe und an anderen Bauteilen
● Vermeiden Sie ein Durchdrehen der Vorderräder und treten Sie das Gaspedal nicht
mehr als nötig durch.
● Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es abge-
schleppt werden.

623
9

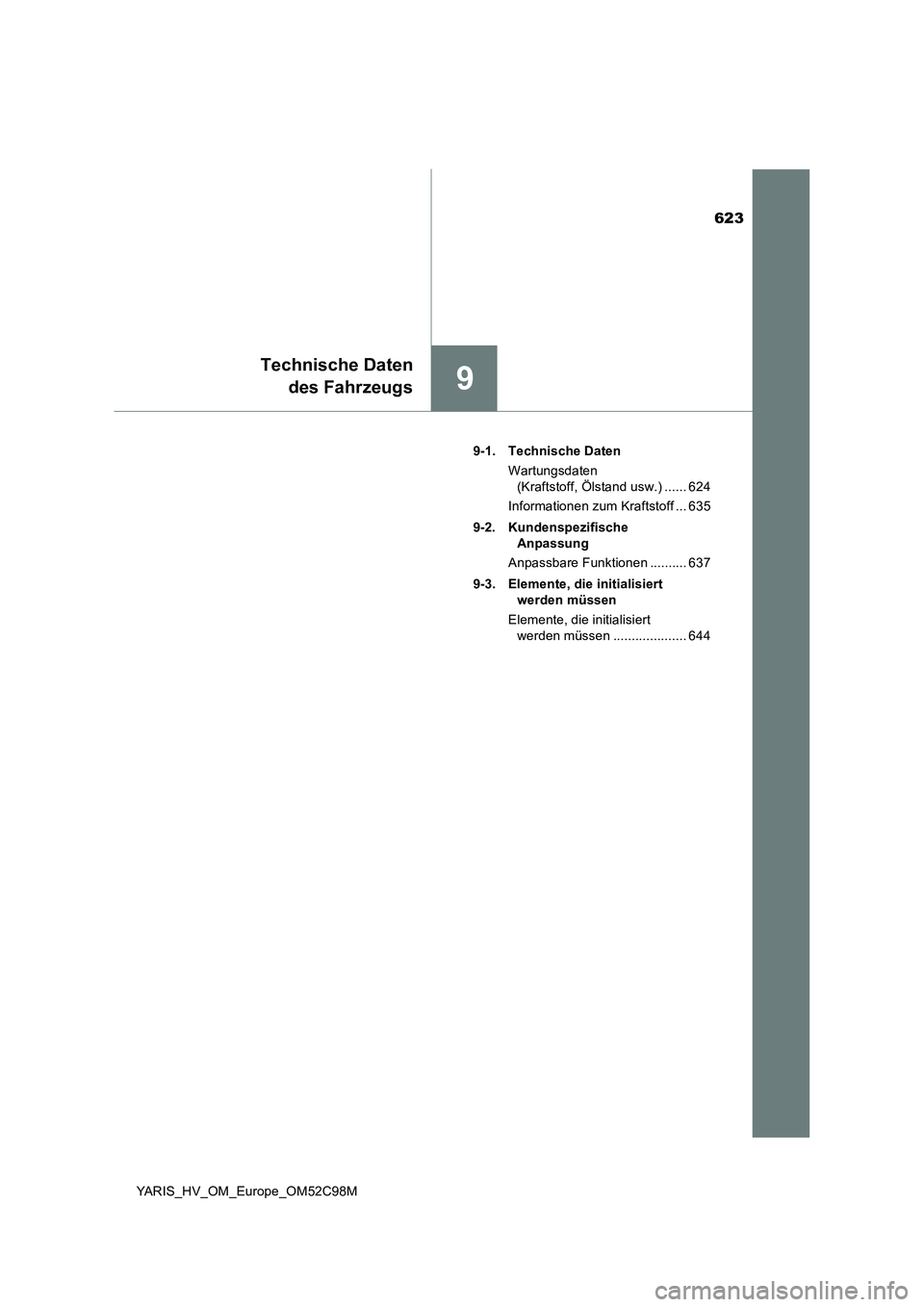

Technische Daten
des Fahrzeugs
YARIS_HV_OM_Europe_OM52C98M
9-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 624
Informationen zum Kraftstoff ... 635
9-2. Kundenspezifische
Anpassung
Anpassbare Funktionen .......... 637
9-3. Elemente, die initialisiert
werden müssen
Elemente, die initialisiert
werden müssen .................... 644

6249-1. Technische Daten
YARIS_HV_OM_Europe_OM52C98M

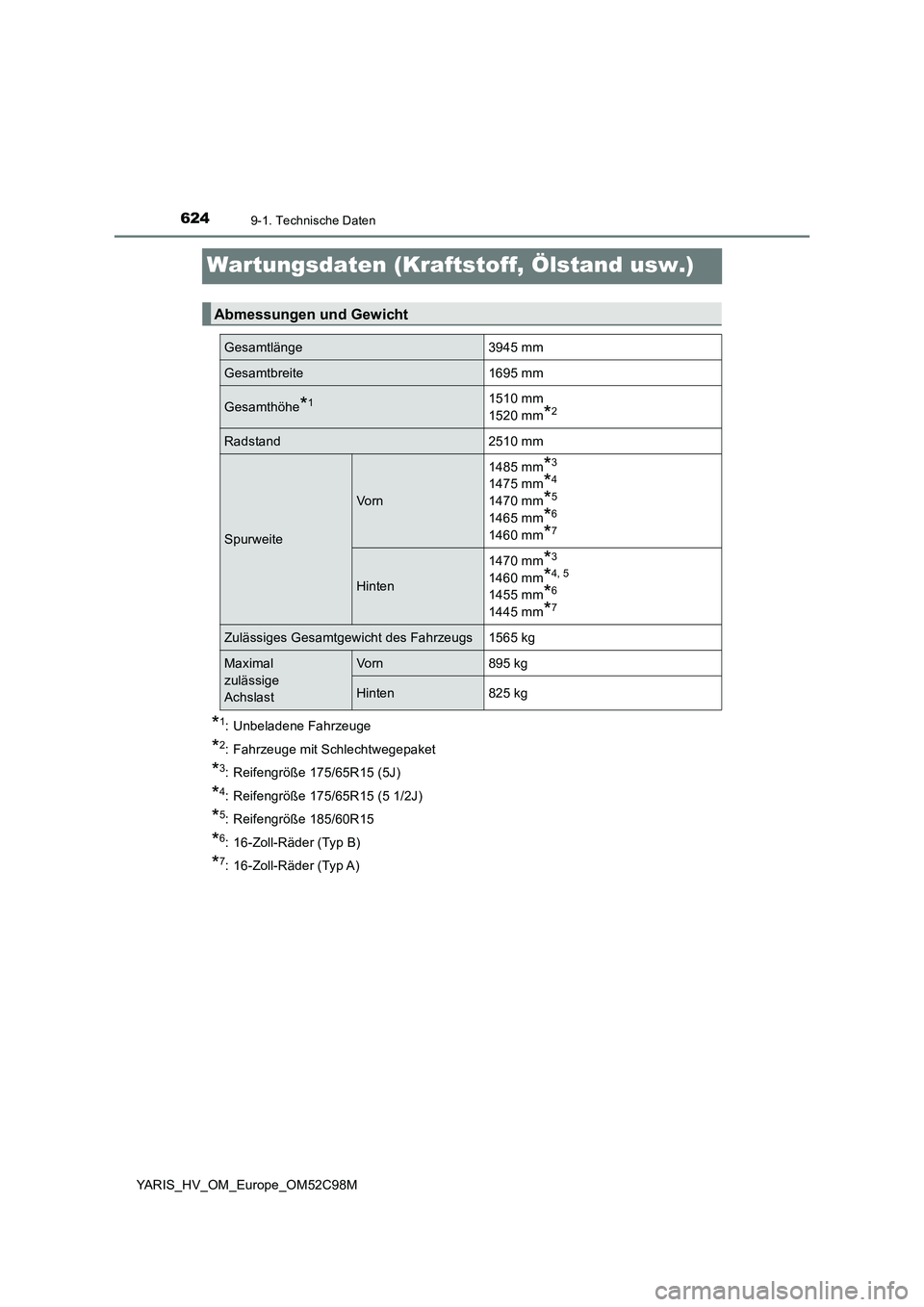

Wartungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladene Fahrzeuge
*2: Fahrzeuge mit Schlechtwegepaket
*3: Reifengröße 175/65R15 (5J)
*4: Reifengröße 175/65R15 (5 1/2J)
*5: Reifengröße 185/60R15
*6: 16-Zoll-Räder (Typ B)
*7: 16-Zoll-Räder (Typ A)
Abmessungen und Gewicht
Gesamtlänge 3945 mm
Gesamtbreite 1695 mm
Gesamthöhe*11510 mm
1520 mm*2
Radstand 2510 mm
Spurweite
Vo rn
1485 mm*3
1475 mm*4
1470 mm*5
1465 mm*6
1460 mm*7
Hinten
1470 mm*3
1460 mm*4, 5
1455 mm*6
1445 mm*7
Zulässiges Gesamtgewicht des Fahrzeugs 1565 kg
Maximal
zulässige
Achslast
Vorn 895 kg
Hinten 825 kg

6259-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_HV_OM_Europe_OM52C98M

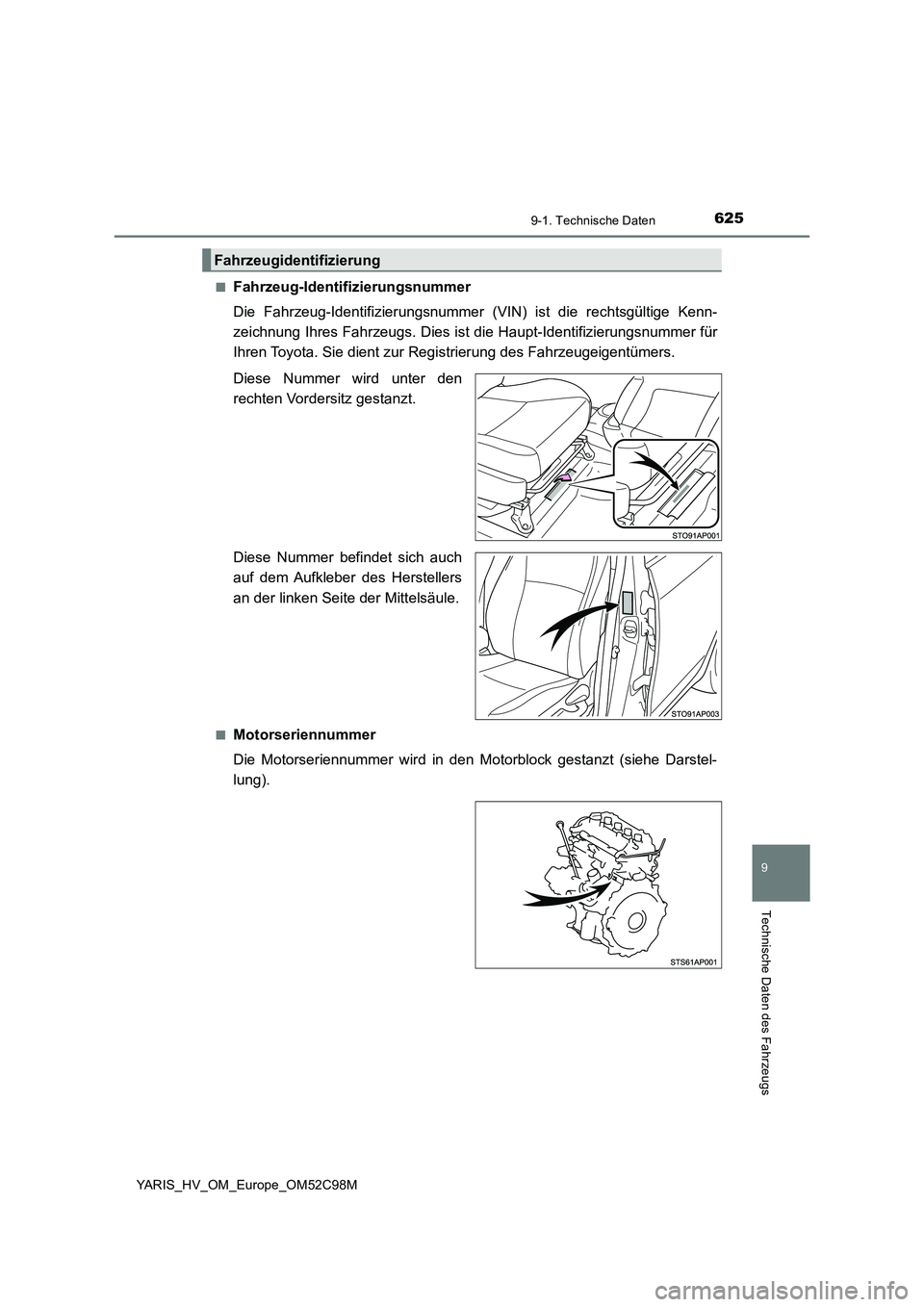

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Diese Nummer befindet sich auch
auf dem Aufkleber des Herstellers
an der linken Seite der Mittelsäule.
■Motorseriennummer
Die Motorseriennummer wird in den Motorblock gestanzt (siehe Darstel-
lung).
Fahrzeugidentifizierung

6269-1. Technische Daten
YARIS_HV_OM_Europe_OM52C98M
Motor
Modell1NZ-FXE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub75,0  84,7 mm
Hubraum1497 cm3
Ventilspiel
(kalter Motor)
Einlass: 0,15  0,25 mm
Auslass: 0,25 0,35 mm
Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von Kraftstoff-
kennzeichnungen angegeben sind, verwenden Sie nur
Kraftstoff mit einer der folgenden Kennzeichnungen.

EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)36 L
Elektromotor (Traktionsmotor)
TypMotor mit Dauermagnet
Maximalleistung45 kW
Maximales Drehmoment169 N·m (17,2 kp·m)

6279-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_HV_OM_Europe_OM52C98M

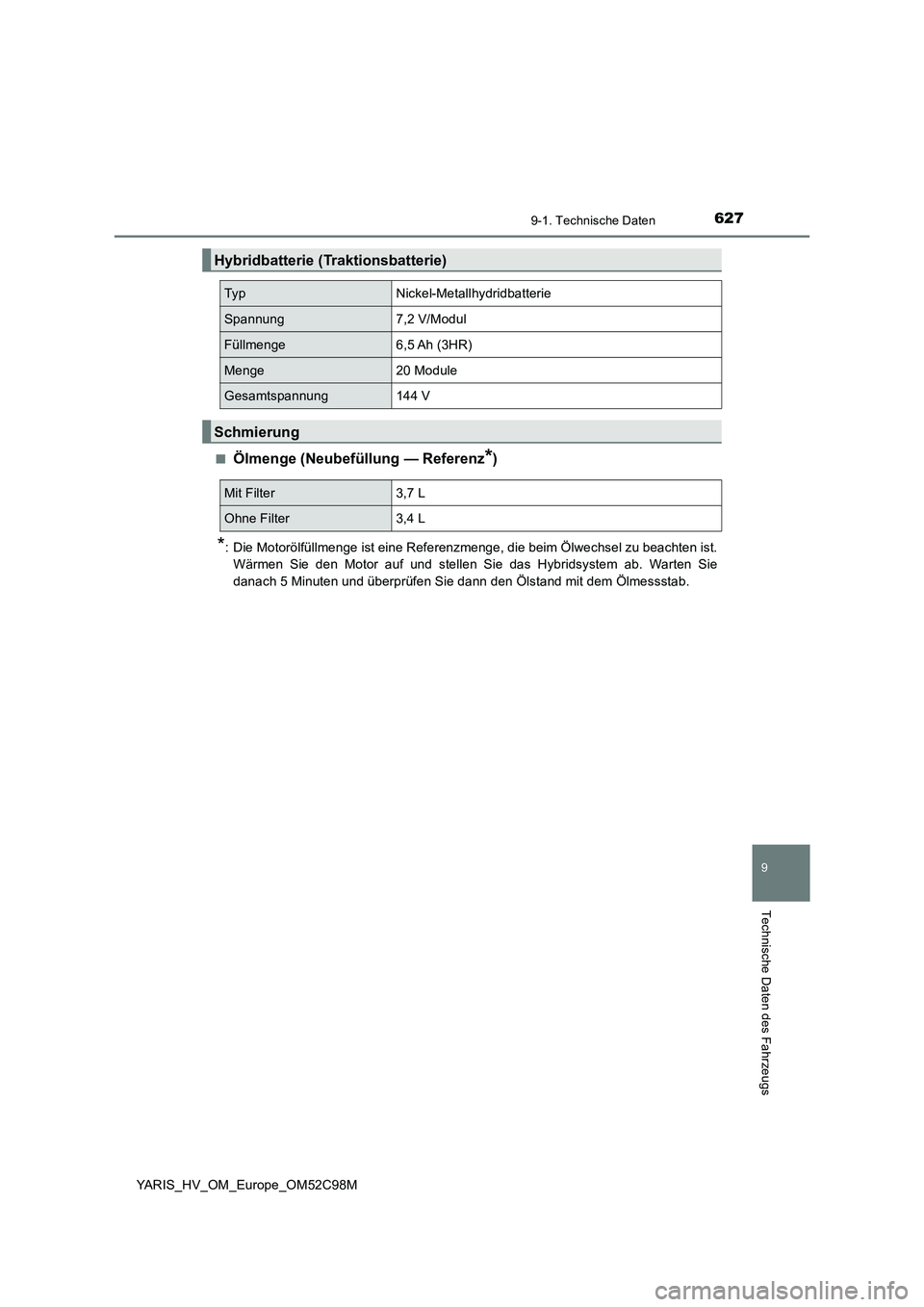

■Ölmenge (Neubefüllung — Referenz*)
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und stellen Sie das Hybridsystem ab. Warten Sie
danach 5 Minuten und überprüfen Sie dann den Ölstand mit dem Ölmessstab.
Hybridbatterie (Traktionsbatterie)
TypNickel-Metallhydridbatterie
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
Menge20 Module
Gesamtspannung144 V
Schmierung
Mit Filter 3,7 L
Ohne Filter 3,4 L

6289-1. Technische Daten
YARIS_HV_OM_Europe_OM52C98M

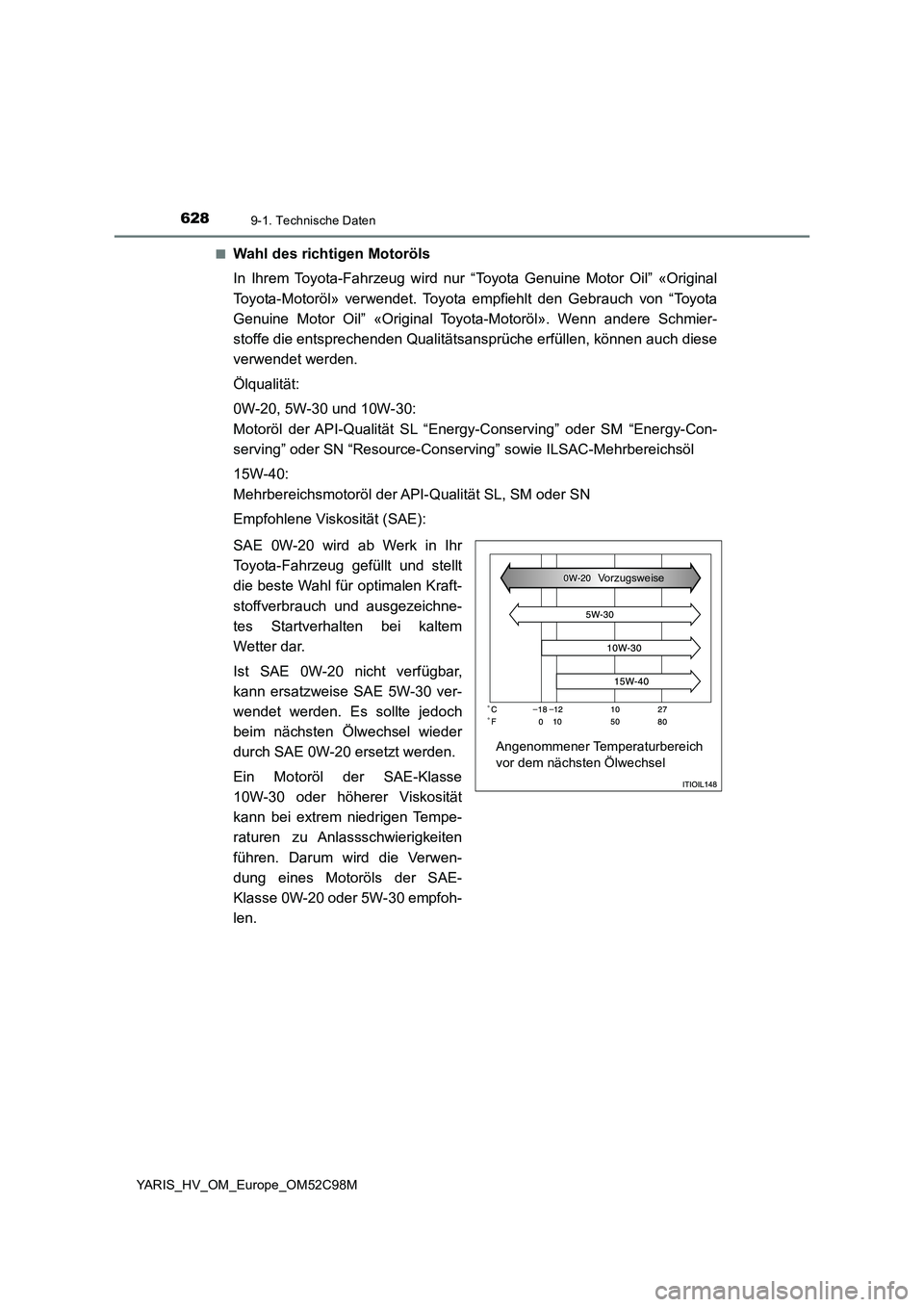

■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere Schmier-
stoffe die entsprechenden Qualitätsansprüche erfüllen, können auch diese
verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Motoröl der API-Qualität SL “Energy-Conserving” oder SM “Energy-Con-
serving” oder SN “Resource-Conser ving” sowie ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsmotoröl der API-Qualität SL, SM oder SN
Empfohlene Viskosität (SAE):
SAE 0W-20 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ist SAE 0W-20 nicht verfügbar,
kann ersatzweise SAE 5W-30 ver-
wendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder
durch SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse
10W-30 oder höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Anlassschwierigkeiten
führen. Darum wird die Verwen-
dung eines Motoröls der SAE-
Klasse 0W-20 oder 5W-30 empfoh-
len.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

6299-1. Technische Daten
9
Technische Daten des Fahrzeugs
YARIS_HV_OM_Europe_OM52C98M

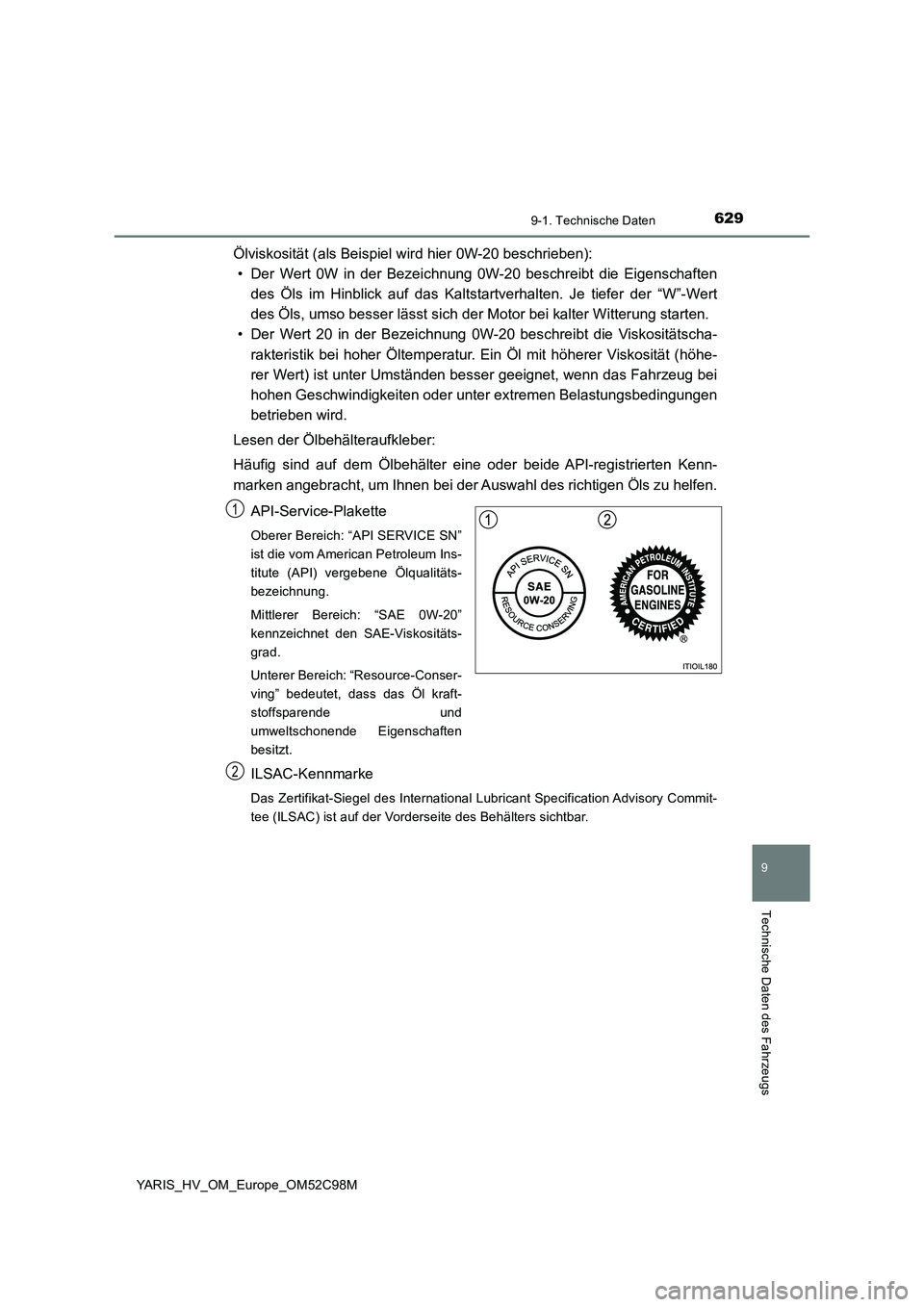

Ölviskosität (als Beispiel wird hier 0W-20 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-20 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 20 in der Bezeichnung 0W-20 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Auswahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
ist die vom American Petroleum Ins-
titute (API) vergebene Ölqualitäts-
bezeichnung.
Mittlerer Bereich: “SAE 0W-20”
kennzeichnet den SAE-Viskositäts-
grad.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl kraft-
stoffsparende und
umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubricant Specification Advisory Commit-
tee (ILSAC) ist auf der Vorderseite des Behälters sichtbar.
1
2

6309-1. Technische Daten
YARIS_HV_OM_Europe_OM52C98M

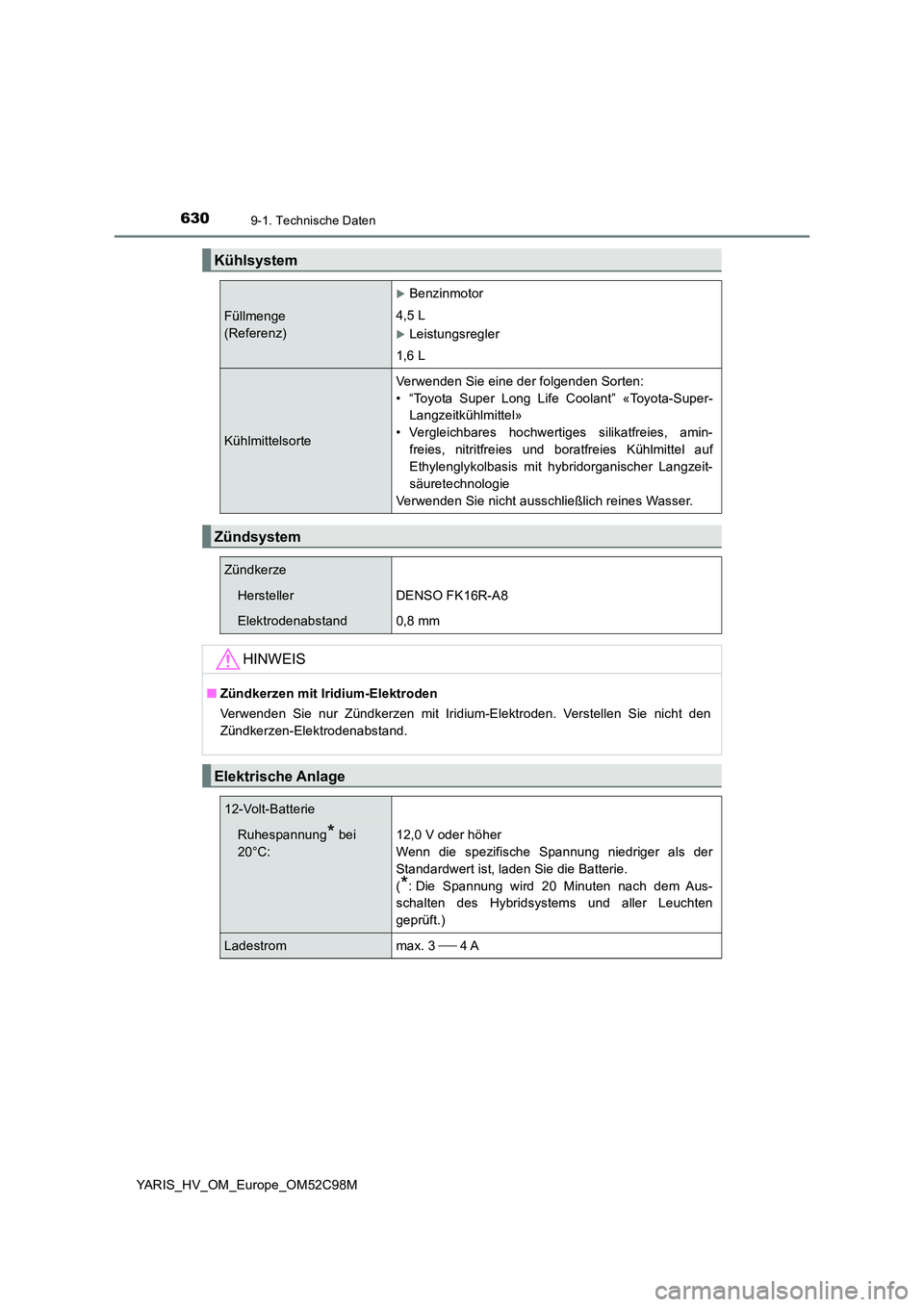

Kühlsystem
Füllmenge
(Referenz)
Benzinmotor
4,5 L
Leistungsregler
1,6 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Langzeit-
säuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem
Zündkerze
HerstellerDENSO FK16R-A8
Elektrodenabstand0,8 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
12-Volt-Batterie
Ruhespannung* bei
20°C:
12,0 V oder höher
Wenn die spezifische Spannung niedriger als der
Standardwert ist, laden Sie die Batterie.
(*: Die Spannung wird 20 Minuten nach dem Aus-
schalten des Hybridsystems und aller Leuchten
geprüft.)
Ladestrom max. 3  4 A
