TOYOTA YARIS HATCHBACK 2018 Instructieboekje (in Dutch)

5217-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E■

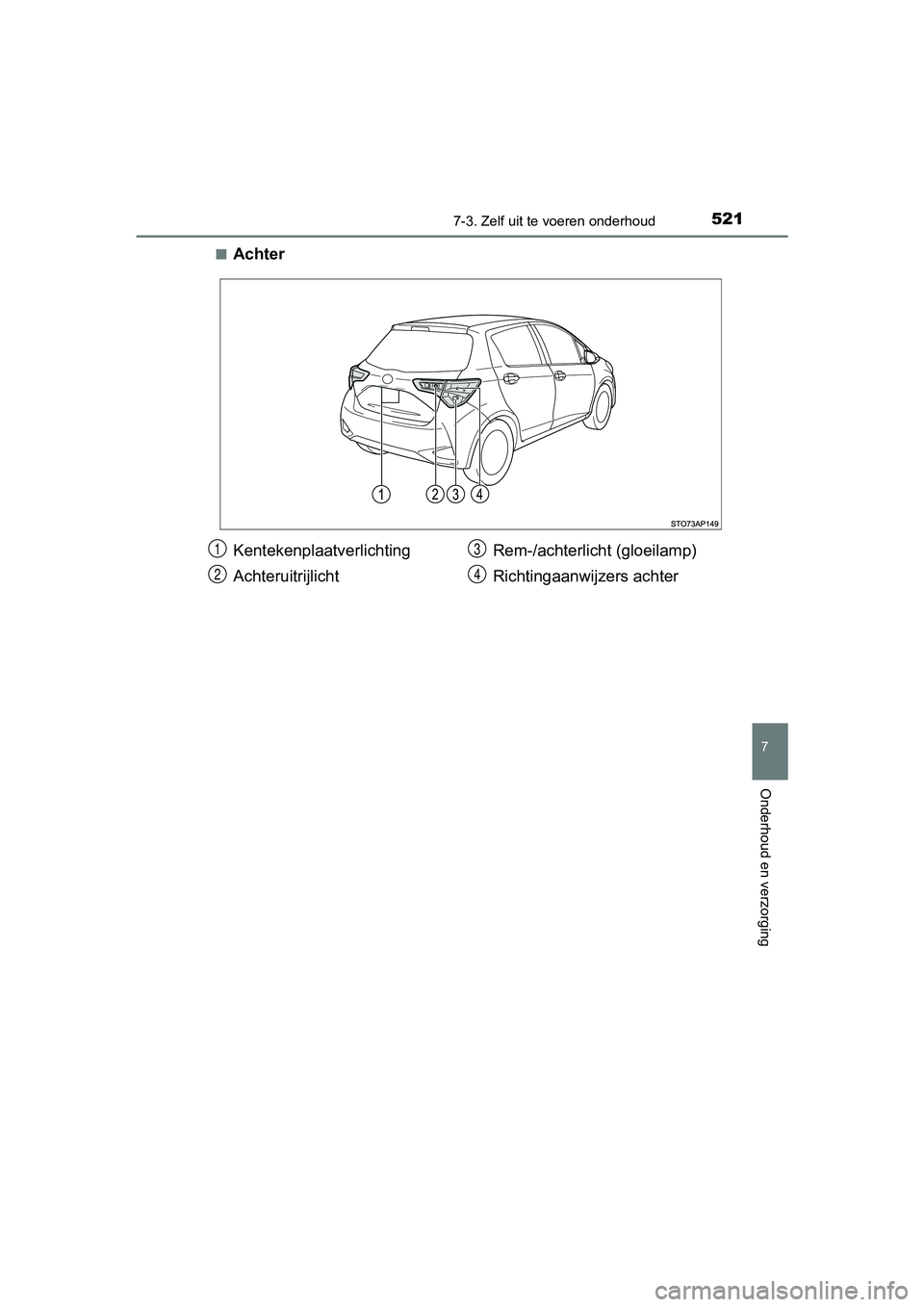

Achter
Kentekenplaatverlichting
Achteruitrijlicht
Rem-/achterlic
ht (gloeilamp)
Richtingaanwijzers achter1
2
3
4
YARIS_HV_OM_Europe_OM52C96E.boo k Page 521 Wednesday, February 14, 2018 2:57 PM

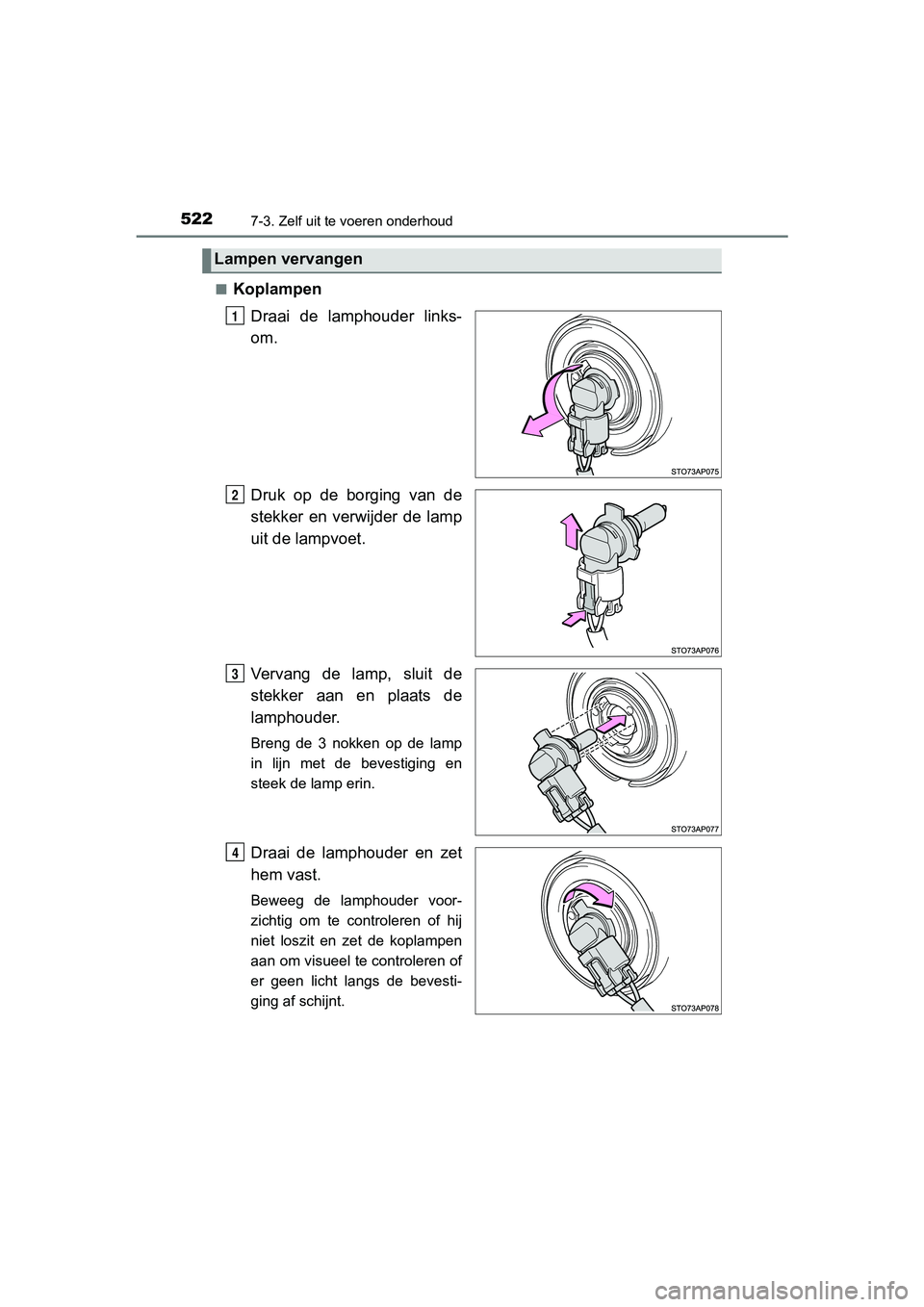

5227-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52C96E■
Koplampen
Draai de lamphouder links-
om.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp, sluit de
stekker aan en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Lampen vervangen
1
2
3
14
YARIS_HV_OM_Europe_OM52C96E.boo k Page 522 Wednesday, February 14, 2018 2:57 PM

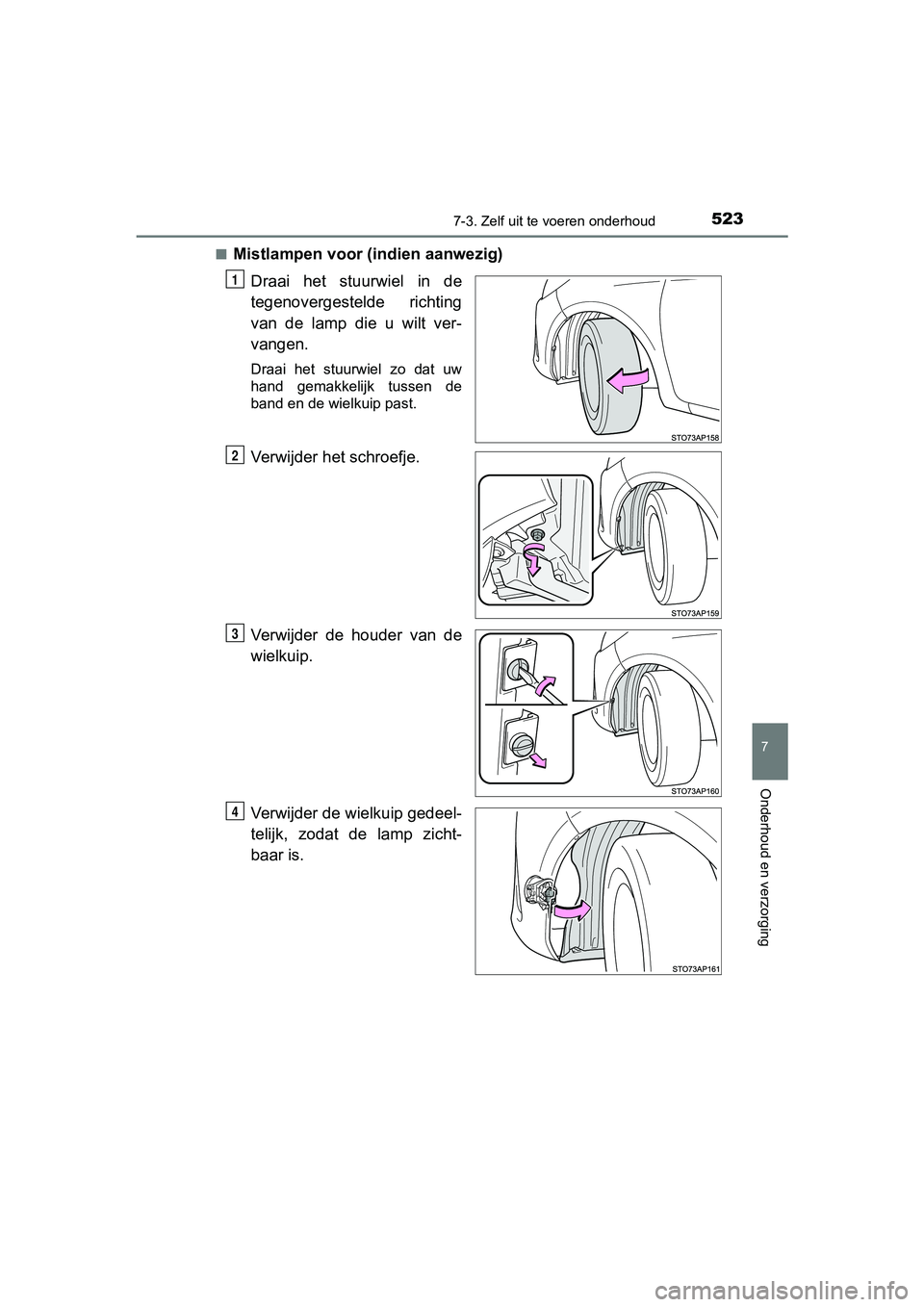

5237-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E■
Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de houder van de
wielkuip.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
1
2
3
4
YARIS_HV_OM_Europe_OM52C96E.boo k Page 523 Wednesday, February 14, 2018 2:57 PM

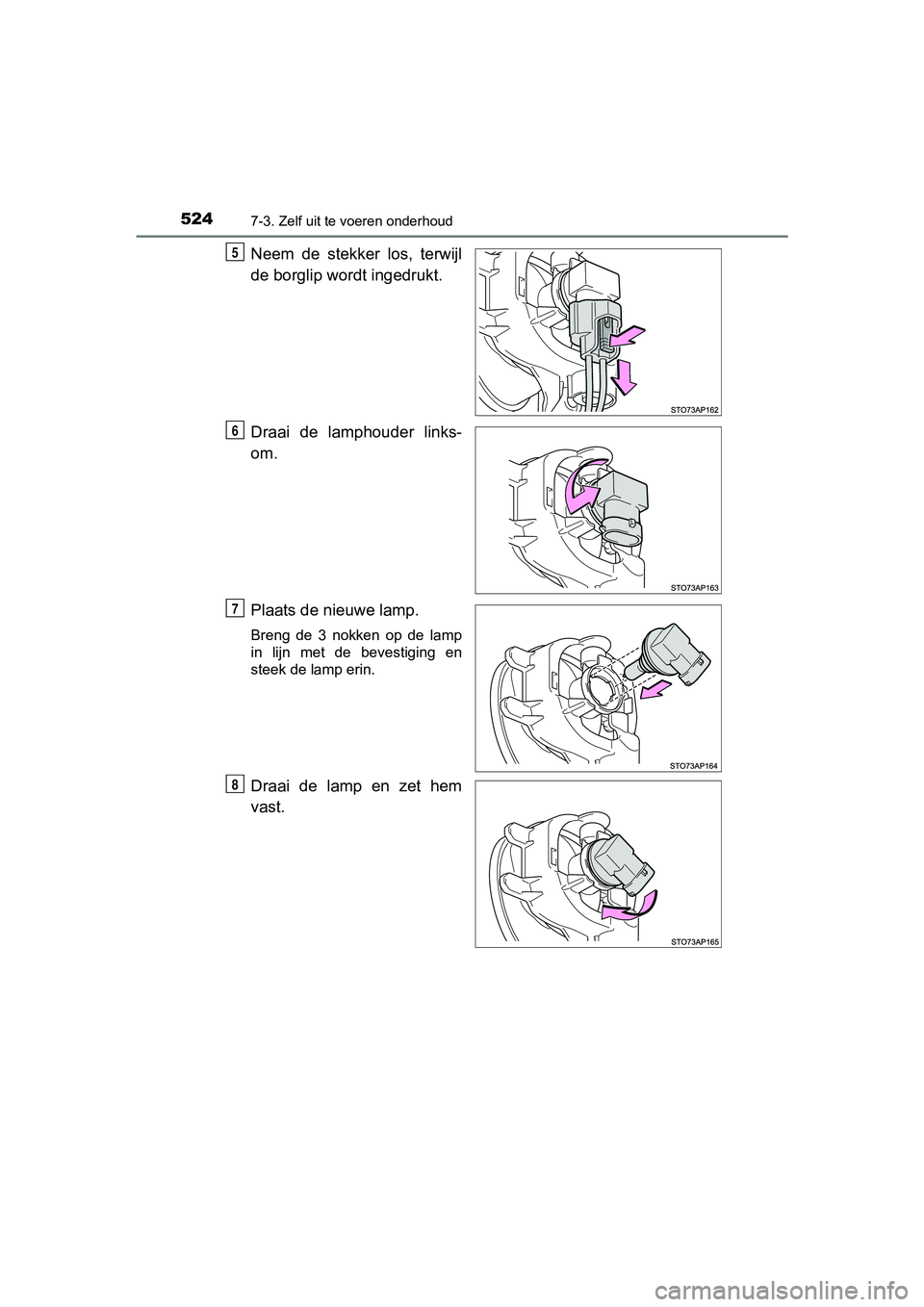

5247-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52C96E
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder links-
om.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
5
6
7
8
YARIS_HV_OM_Europe_OM52C96E.book Page 524 Wednesday, February 14, 2018 2:57 PM

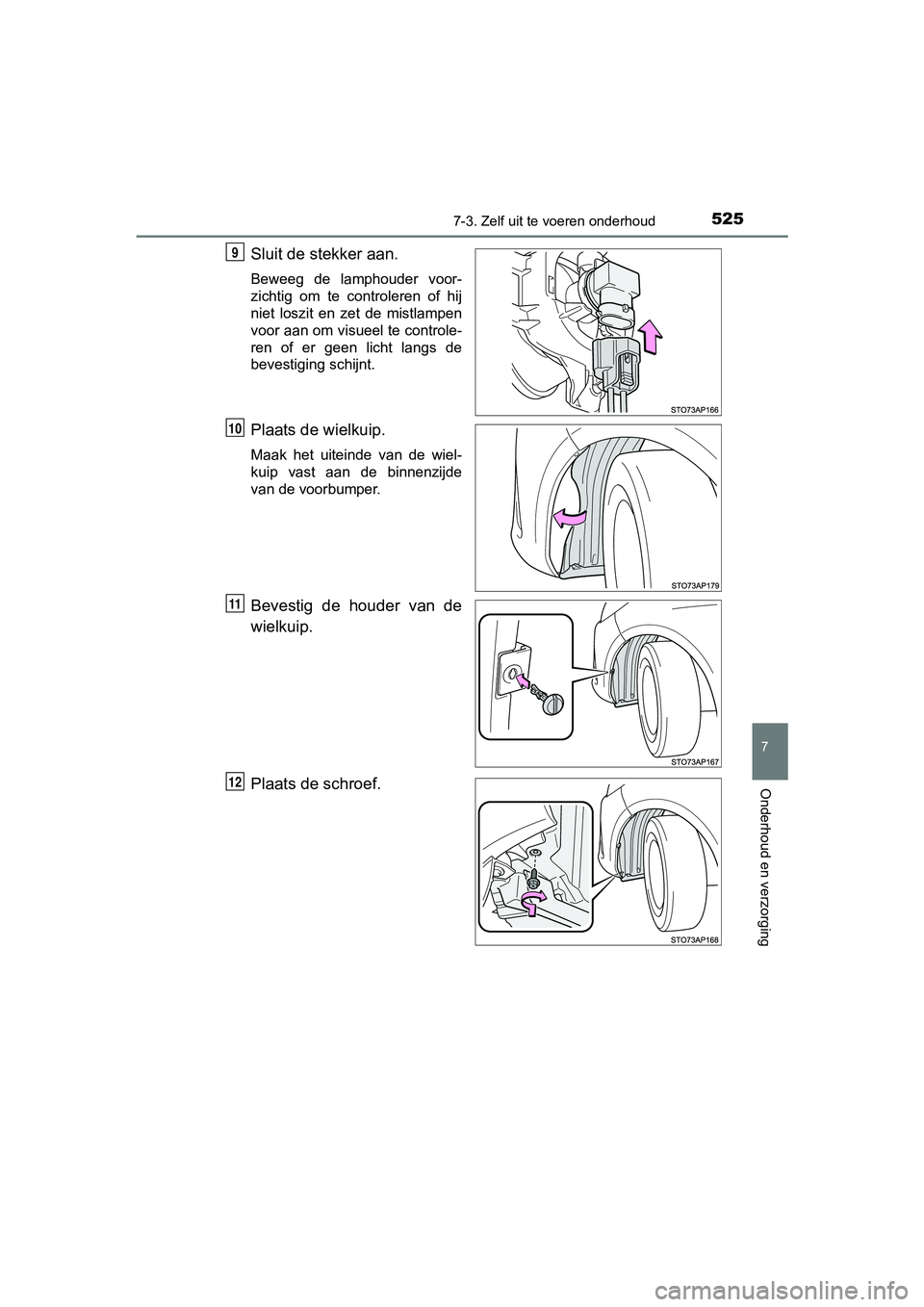

5257-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Bevestig de houder van de
wielkuip.
Plaats de schroef.
9
10
11
12
YARIS_HV_OM_Europe_OM52C96E.boo k Page 525 Wednesday, February 14, 2018 2:57 PM

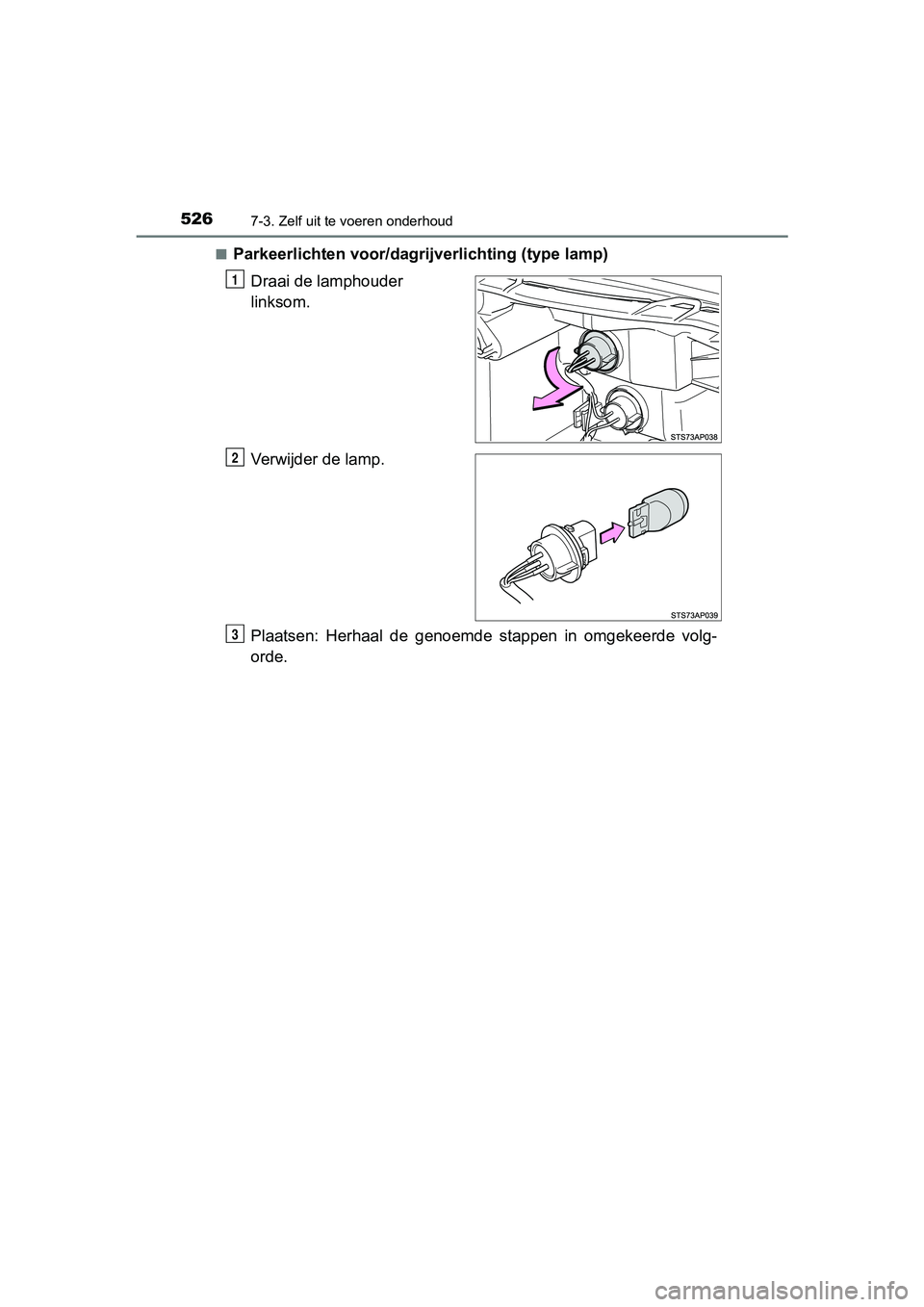

5267-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52C96E■
Parkeerlichten voor/dagri
jverlichting (type lamp)
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
YARIS_HV_OM_Europe_OM52C96E.boo k Page 526 Wednesday, February 14, 2018 2:57 PM

5277-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E■

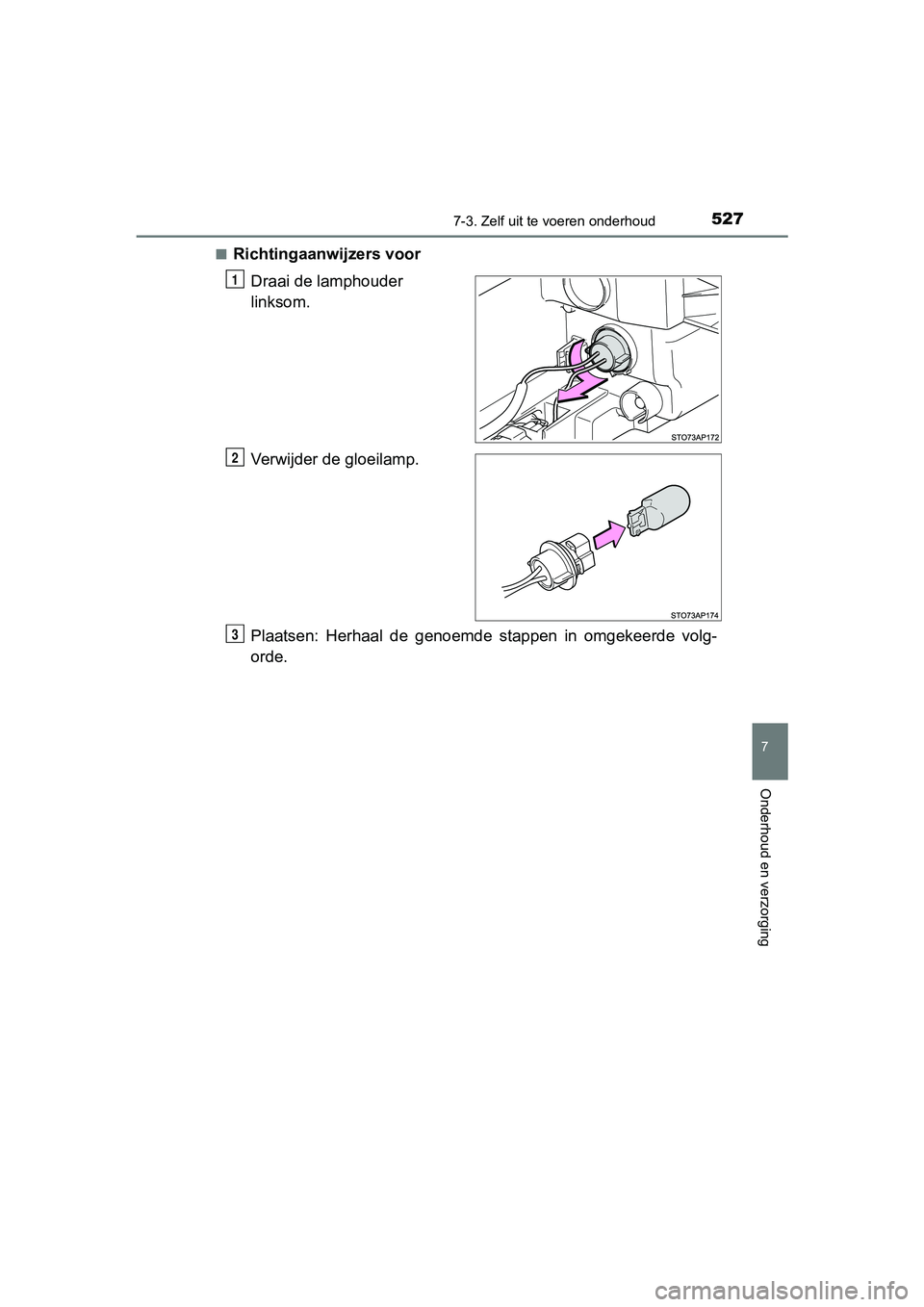

Richtingaanwijzers voor
Draai de lamphouder
linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
YARIS_HV_OM_Europe_OM52C96E.boo k Page 527 Wednesday, February 14, 2018 2:57 PM

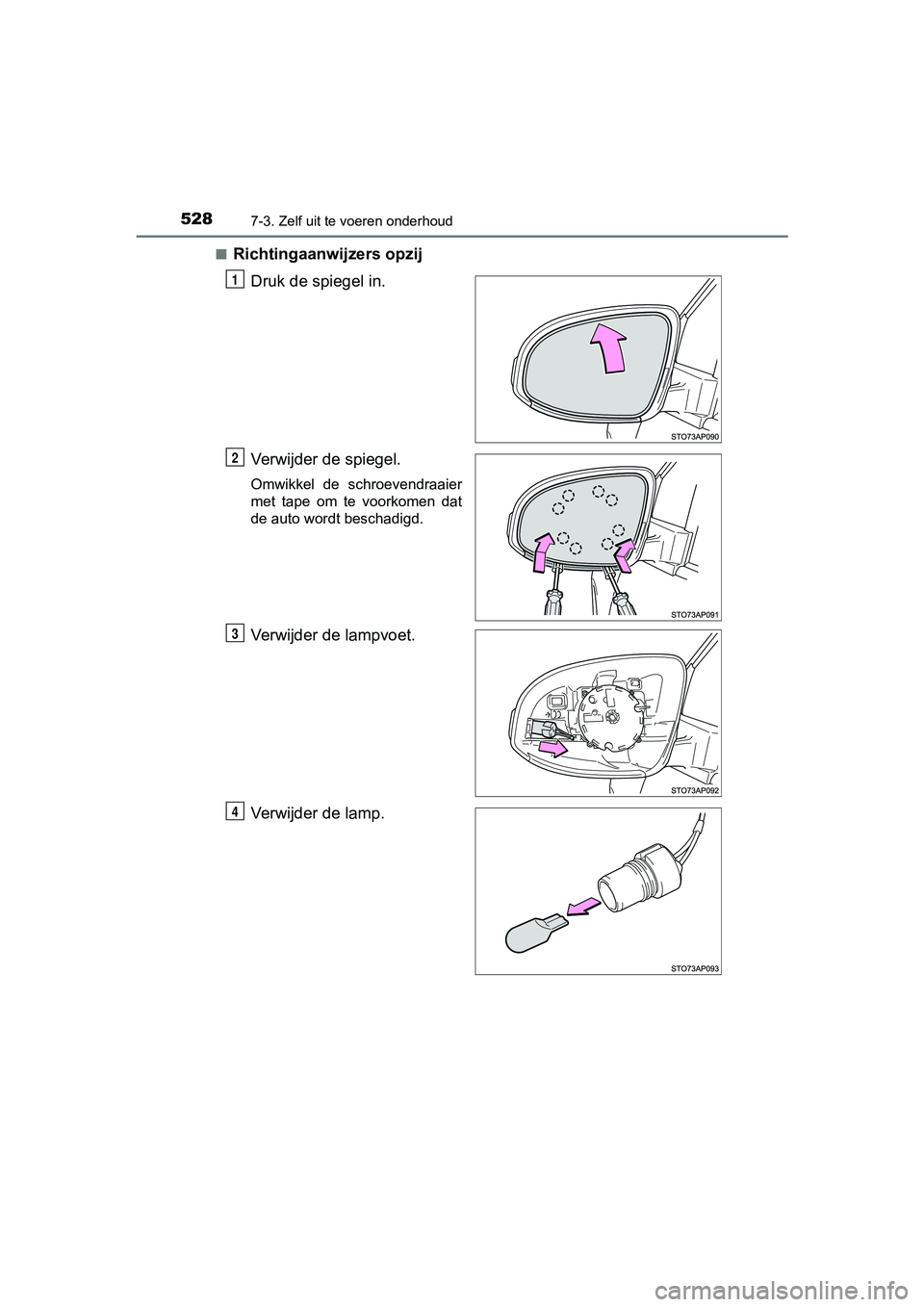

5287-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52C96E■
Richtingaanwijzers opzij
Druk de spiegel in.
Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
1
2
3
4
YARIS_HV_OM_Europe_OM52C96E.boo k Page 528 Wednesday, February 14, 2018 2:57 PM

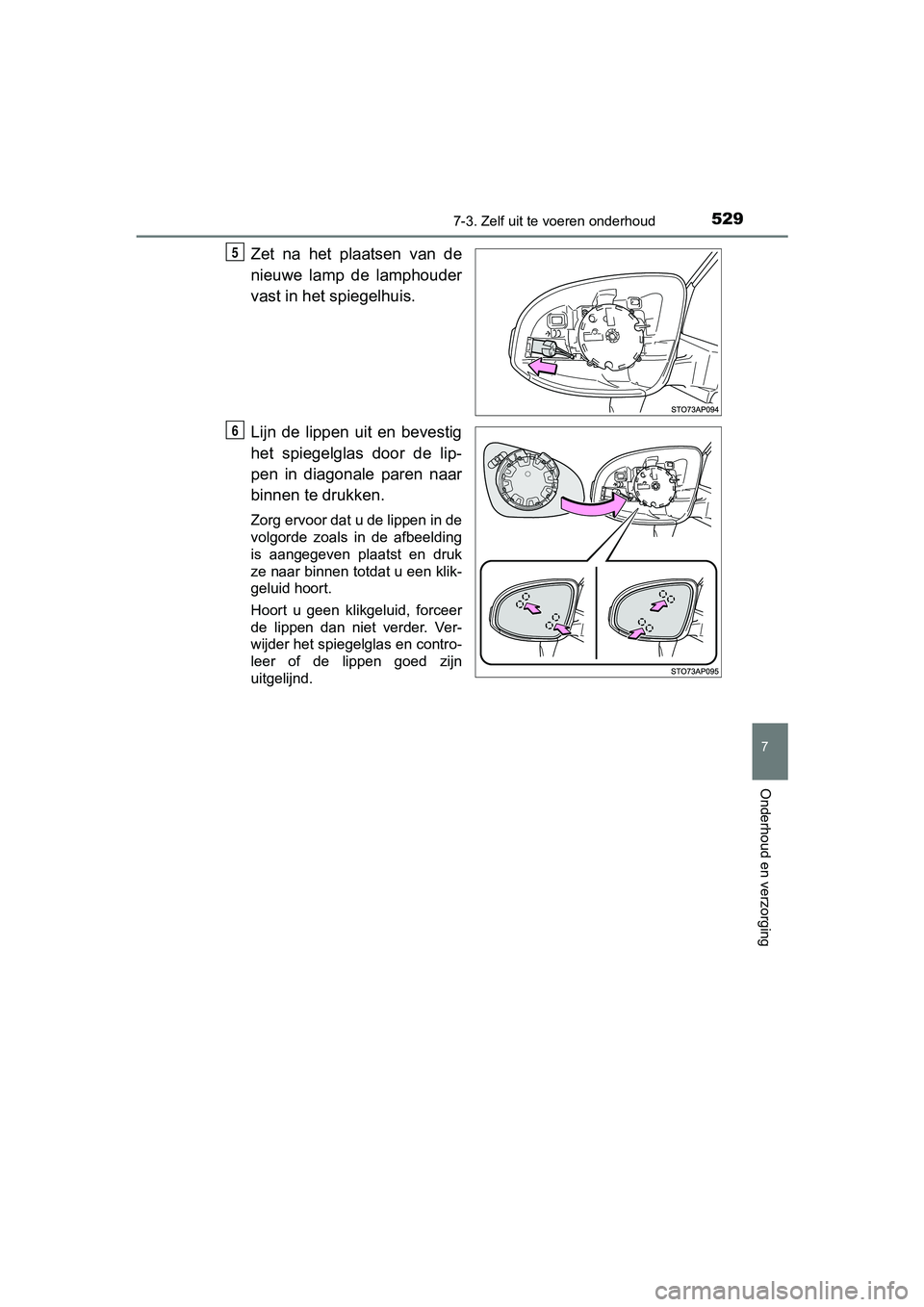

5297-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52C96E
Zet na het plaatsen van de
nieuwe lamp de lamphouder
vast in het spiegelhuis.
Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
5
6
YARIS_HV_OM_Europe_OM52C96E.boo k Page 529 Wednesday, February 14, 2018 2:57 PM

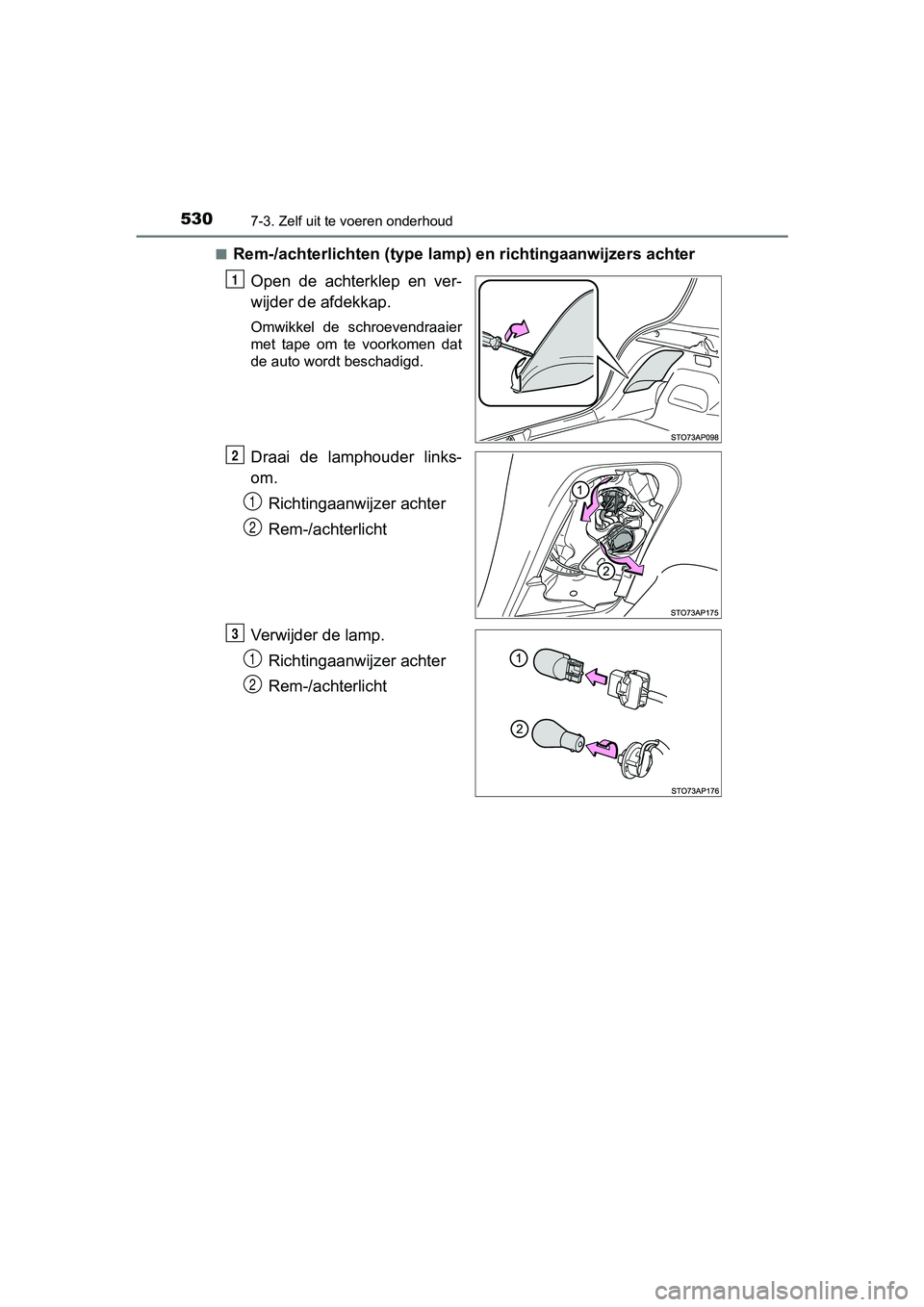

5307-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52C96E■
Rem-/achterlichten (type lamp)
en richtingaanwijzers achter
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder links-
om. Richtingaanwijzer achter
Rem-/achterlicht
Verwijder de lamp. Richtingaanwijzer achter
Rem-/achterlicht
1
2
1
2
3
1
2
