TOYOTA YARIS HATCHBACK 2018 Manuale duso (in Italian)

811-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
YARIS_HV_OM_Europe_OM52J96L

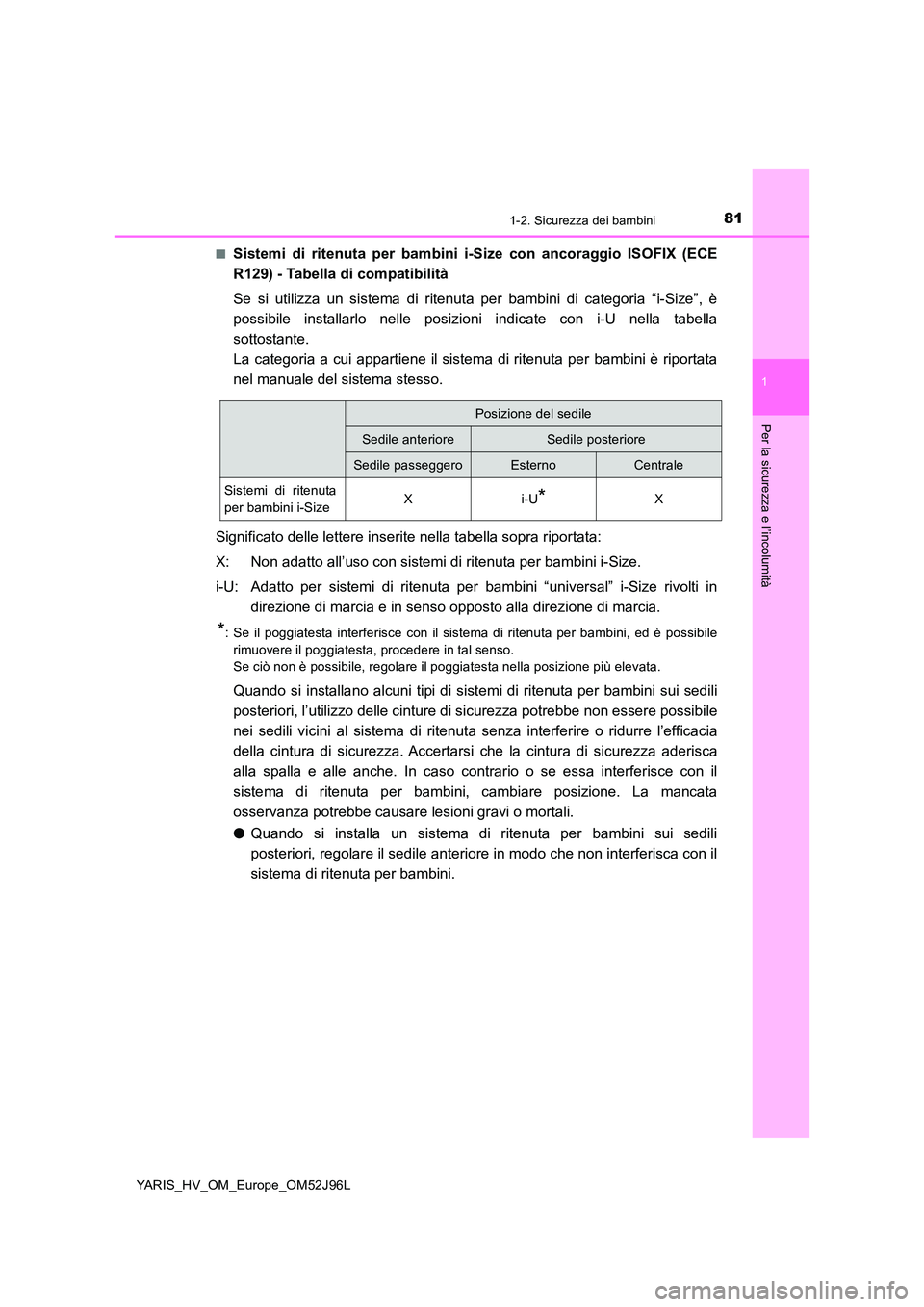

■Sistemi di ritenuta per bambini i-Size con ancoraggio ISOFIX (ECE
R129) - Tabella di compatibilità
Se si utilizza un sistema di ritenuta per bambini di categoria “i-Size”, è
possibile installarlo nelle posizi oni indicate con i-U nella tabella
sottostante.
La categoria a cui appartiene il sistema di ritenuta per bambini è riportata
nel manuale del sistema stesso.
Significato delle lettere inserite nella tabella sopra riportata:
X: Non adatto all’uso con sistemi di ritenuta per bambini i-Size.
i-U: Adatto per sistemi di ritenuta per bambini “universal” i-Size rivolti in
direzione di marcia e in senso opposto alla direzione di marcia.
*: Se il poggiatesta interferisce con il sistema di ritenuta per bambini, ed è possibile
rimuovere il poggiatesta, procedere in tal senso.
Se ciò non è possibile, regolare il poggiatesta nella posizione più elevata.
Quando si installano alcuni tipi di sist emi di ritenuta per bambini sui sedili
posteriori, l’utilizzo delle cinture di sicurezza potrebbe non essere possibile
nei sedili vicini al sistema di ritenut a senza interferire o ridurre l’efficacia
della cintura di sicurezza. Accertarsi che la cintura di sicurezza aderisca
alla spalla e alle anche. In caso contrario o se essa interferisce con il
sistema di ritenuta per bambini, cambiare posizione. La mancata
osservanza potrebbe causare lesioni gravi o mortali.
● Quando si installa un sistema di ritenuta per bambini sui sedili
posteriori, regolare il sedile anteriore in modo che non interferisca con il
sistema di ritenuta per bambini.
Posizione del sedile
Sedile anterioreSedile posteriore
Sedile passeggeroEsternoCentrale
Sistemi di ritenuta
per bambini i-SizeXi-U*X

821-2. Sicurezza dei bambini
YARIS_HV_OM_Europe_OM52J96L

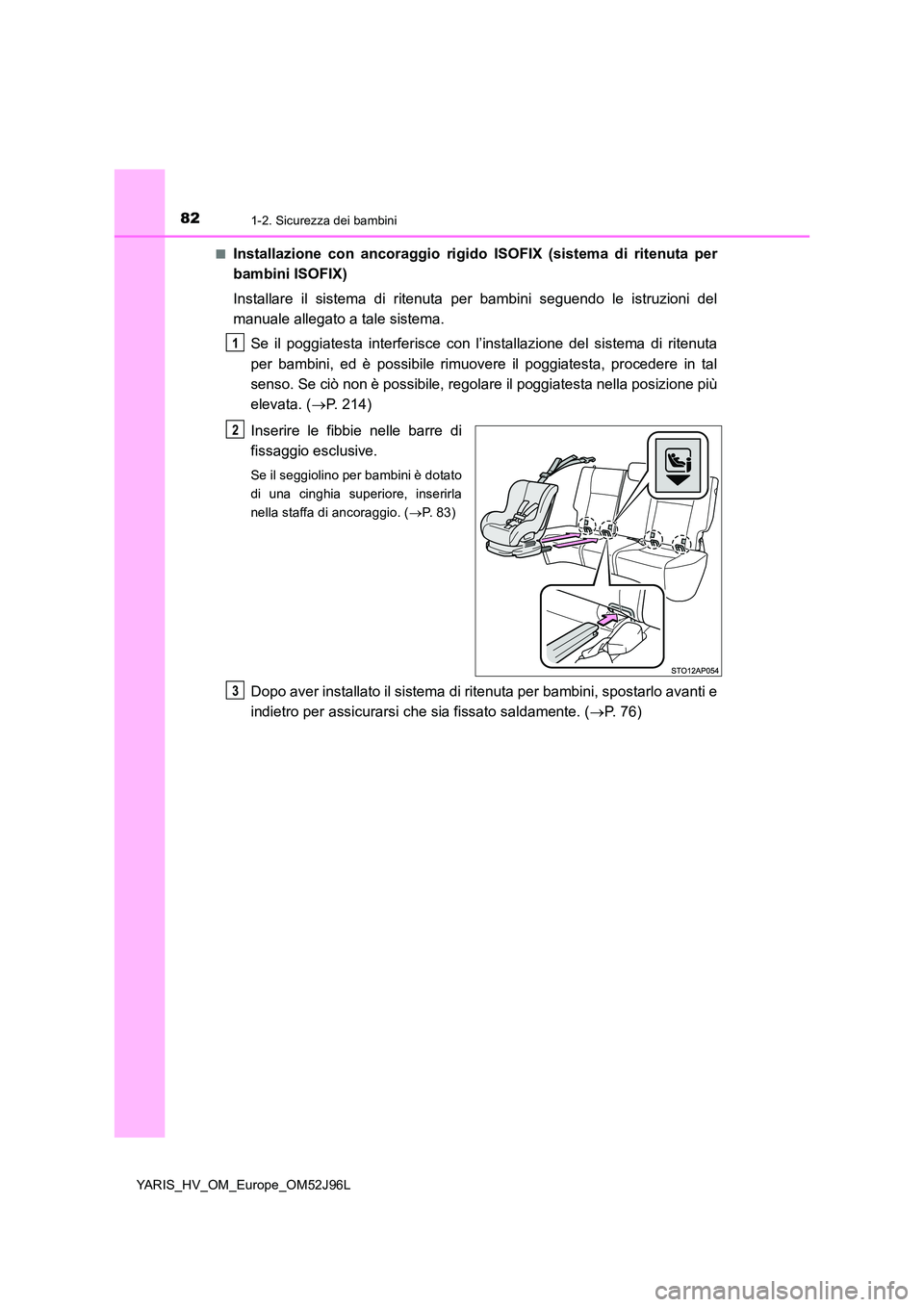

■Installazione con ancoraggio rigido ISOFIX (sistema di ritenuta per
bambini ISOFIX)
Installare il sistema di ritenuta per bambini seguendo le istruzioni del
manuale allegato a tale sistema.
Se il poggiatesta interferisce con l’installazione del sistema di ritenuta
per bambini, ed è possibile rimuovere il poggiatesta, procedere in tal
senso. Se ciò non è possibile, regolar e il poggiatesta nella posizione più
elevata. ( P. 214)
Inserire le fibbie nelle barre di
fissaggio esclusive.
Se il seggiolino per bambini è dotato
di una cinghia superiore, inserirla
nella staffa di ancoraggio. ( P. 8 3 )
Dopo aver installato il sistema di ritenuta per bambini, spostarlo avanti e
indietro per assicurarsi che sia fissato saldamente. ( P. 76)
1
2
3

831-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
YARIS_HV_OM_Europe_OM52J96L

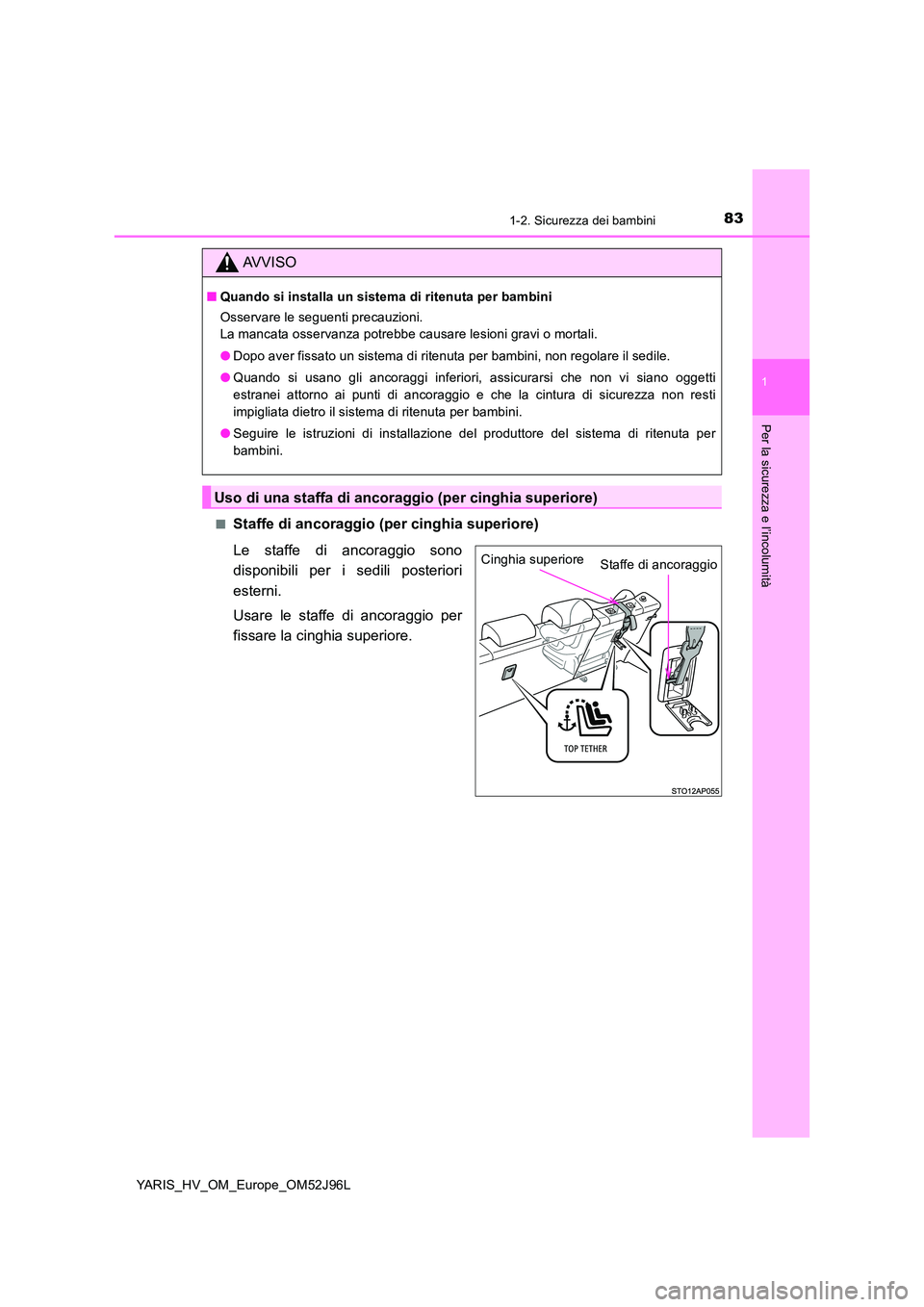

■Staffe di ancoraggio (per cinghia superiore)
Le staffe di ancoraggio sono
disponibili per i sedili posteriori
esterni.
Usare le staffe di ancoraggio per
fissare la cinghia superiore.
AVVISO
■ Quando si installa un sistema di ritenuta per bambini
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
● Quando si usano gli ancoraggi inferiori, assicurarsi che non vi siano oggetti
estranei attorno ai punti di ancoraggio e che la cintura di sicurezza non resti
impigliata dietro il sistema di ritenuta per bambini.
● Seguire le istruzioni di installazione del produttore del sistema di ritenuta per
bambini.
Uso di una staffa di ancoraggio (per cinghia superiore)
Staffe di ancoraggio Cinghia superiore

841-2. Sicurezza dei bambini
YARIS_HV_OM_Europe_OM52J96L

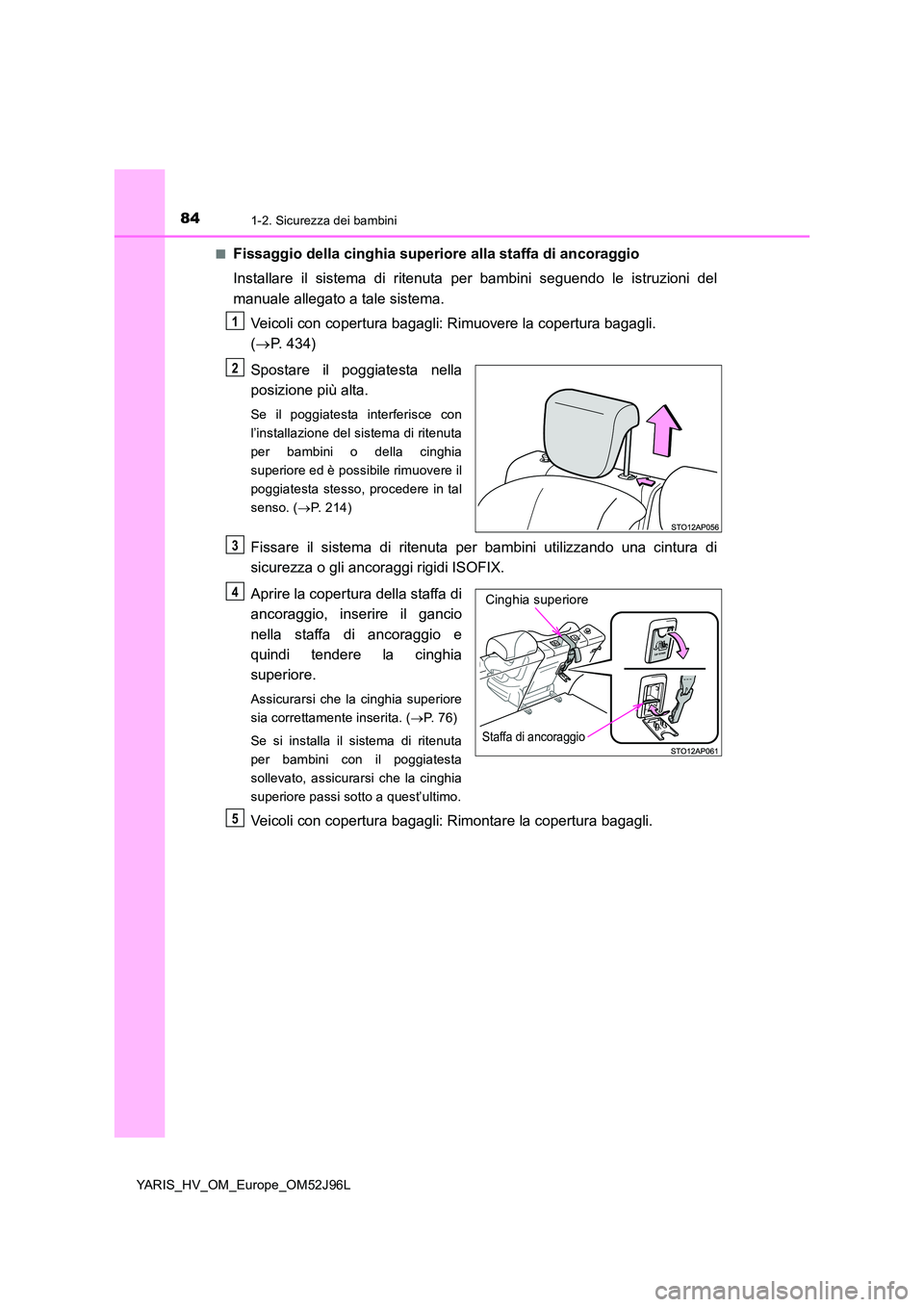

■Fissaggio della cinghia superiore alla staffa di ancoraggio
Installare il sistema di ritenuta per bambini seguendo le istruzioni del
manuale allegato a tale sistema.
Veicoli con copertura bagagli: Rimuovere la copertura bagagli.
( P. 434)
Spostare il poggiatesta nella
posizione più alta.
Se il poggiatesta interferisce con
l’installazione del sistema di ritenuta
per bambini o della cinghia
superiore ed è possibile rimuovere il
poggiatesta stesso, procedere in tal
senso. ( P. 214)
Fissare il sistema di ritenuta per bambini utilizzando una cintura di
sicurezza o gli ancoraggi rigidi ISOFIX.
Aprire la copertura della staffa di
ancoraggio, inserire il gancio
nella staffa di ancoraggio e
quindi tendere la cinghia
superiore.
Assicurarsi che la cinghia superiore
sia correttamente inserita. ( P. 7 6 )
Se si installa il sistema di ritenuta
per bambini con il poggiatesta
sollevato, assicurarsi che la cinghia
superiore passi sotto a quest’ultimo.
Veicoli con copertura bagagli: Rimontare la copertura bagagli.
1
2
3
Cinghia superiore
Staffa di ancoraggio
4
5

851-2. Sicurezza dei bambini
1
Per la sicurezza e l’incolumità
YARIS_HV_OM_Europe_OM52J96L

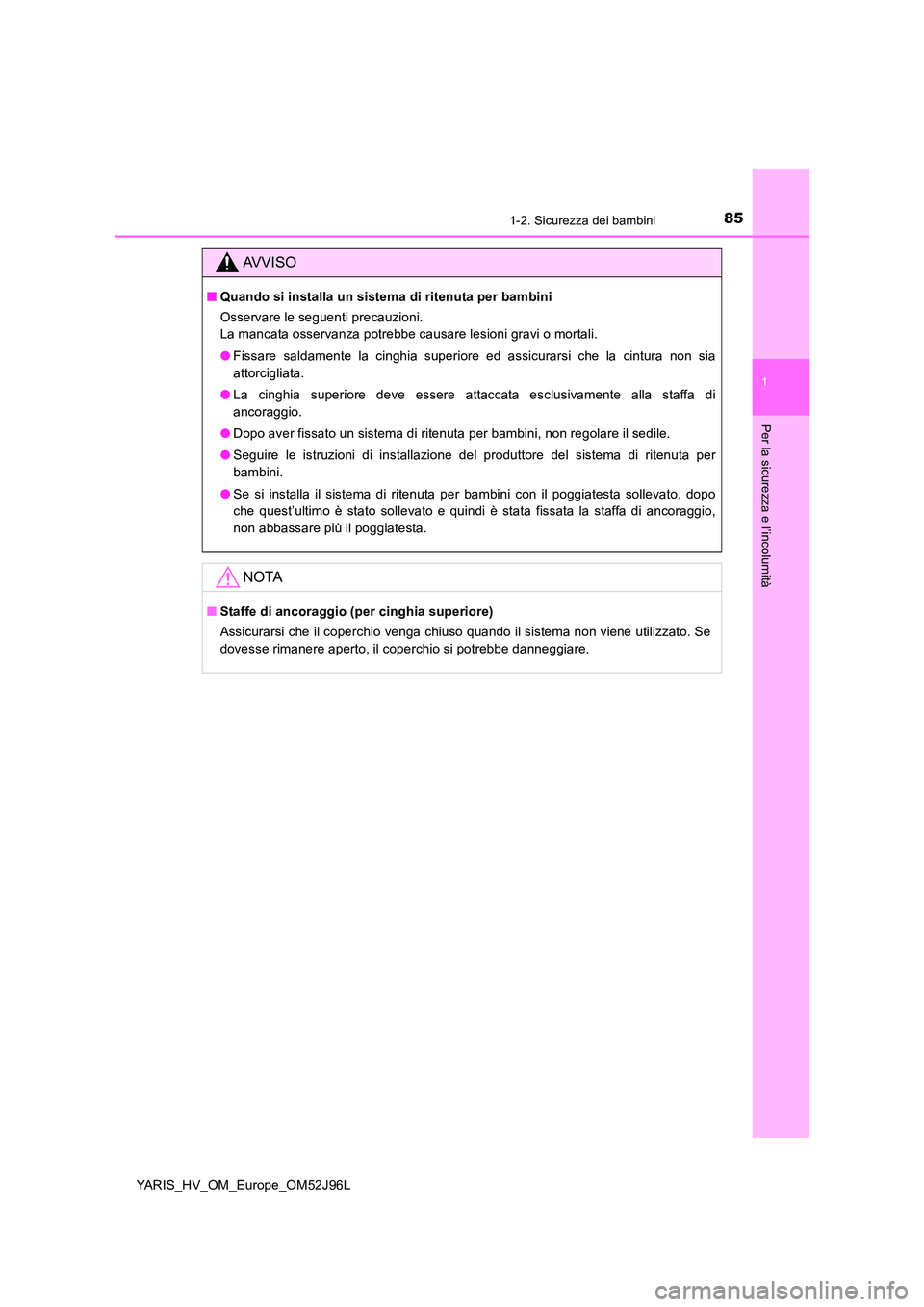

AVVISO
■Quando si installa un sistema di ritenuta per bambini
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Fissare saldamente la cinghia superiore ed assicurarsi che la cintura non sia
attorcigliata.
● La cinghia superiore deve essere attaccata esclusivamente alla staffa di
ancoraggio.
● Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
● Seguire le istruzioni di installazione del produttore del sistema di ritenuta per
bambini.
● Se si installa il sistema di ritenuta per bambini con il poggiatesta sollevato, dopo
che quest’ultimo è stato sollevato e quindi è stata fissata la staffa di ancoraggio,
non abbassare più il poggiatesta.
NOTA
■ Staffe di ancoraggio (per cinghia superiore)
Assicurarsi che il coperchio venga chiuso quando il sistema non viene utilizzato. Se
dovesse rimanere aperto, il coperchio si potrebbe danneggiare.

861-3. Sistema ibrido
YARIS_HV_OM_Europe_OM52J96L

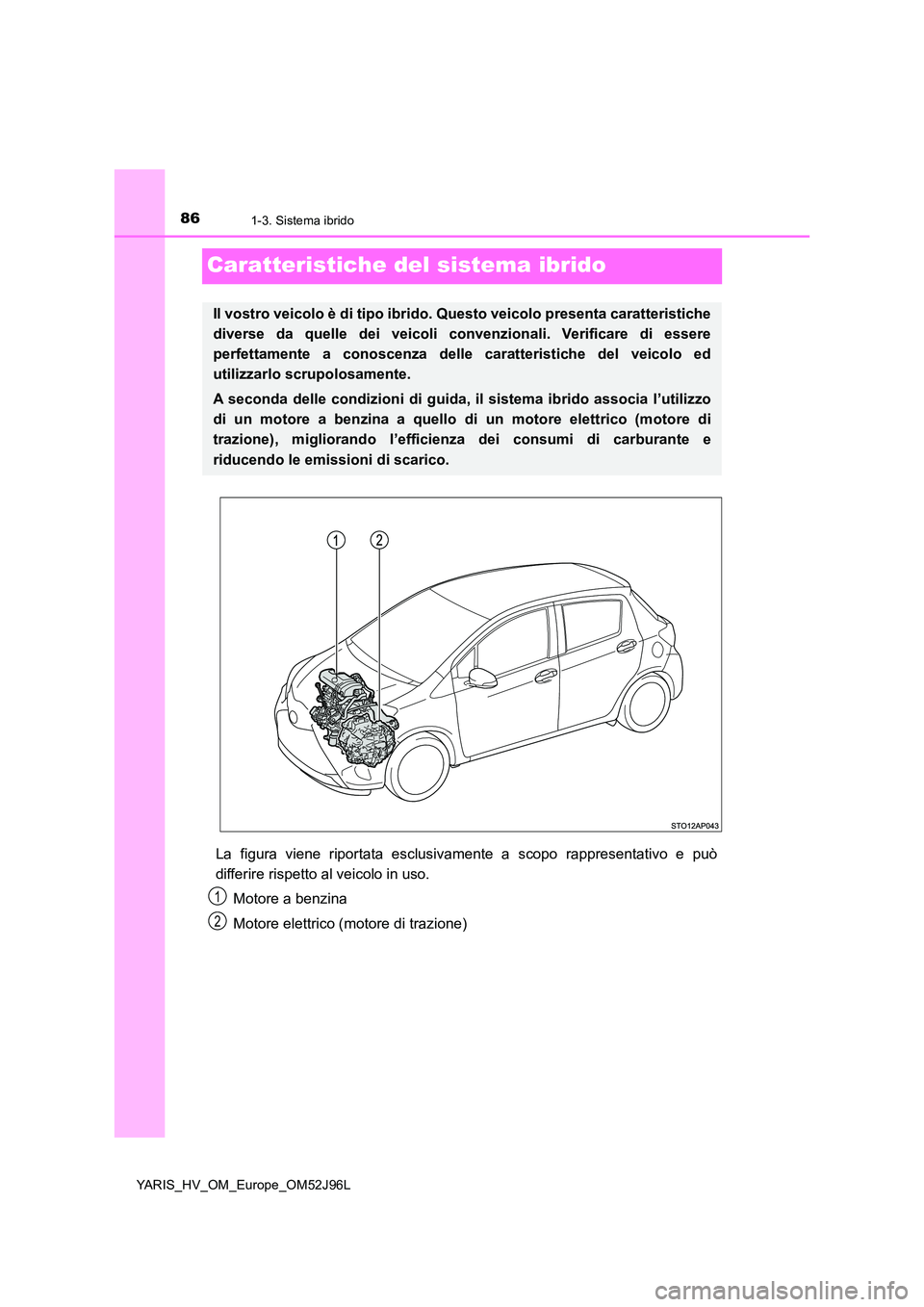

Caratteristiche del sistema ibrido
La figura viene riportata esclusivamente a scopo rappresentativo e può
differire rispetto al veicolo in uso.
Motore a benzina
Motore elettrico (motore di trazione)
Il vostro veicolo è di tipo ibrido. Questo veicolo presenta caratteristiche
diverse da quelle dei veicoli convenzionali. Verificare di essere
perfettamente a conoscenza delle caratteristiche del veicolo ed
utilizzarlo scrupolosamente.
A seconda delle condizioni di guida, il sistema ibrido associa l’utilizzo
di un motore a benzina a quello di un motore elettrico (motore di
trazione), migliorando l’efficienza dei consumi di carburante e
riducendo le emissioni di scarico.
1
2

871-3. Sistema ibrido
1
Per la sicurezza e l’incolumità
YARIS_HV_OM_Europe_OM52J96L

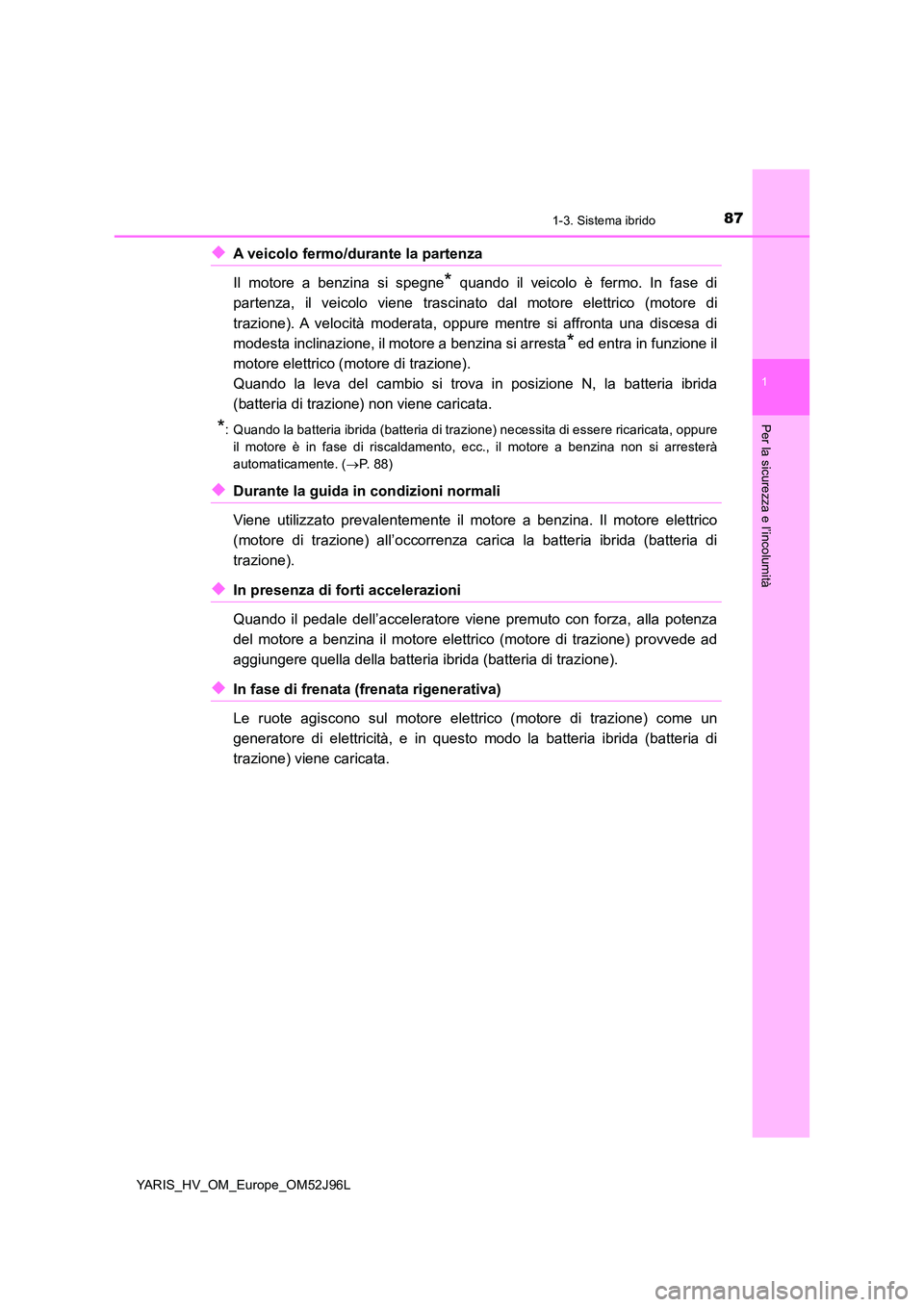

◆A veicolo fermo/durante la partenza
Il motore a benzina si spegne* quando il veicolo è fermo. In fase di
partenza, il veicolo viene trascinato dal motore elettrico (motore di
trazione). A velocità moderata, oppure mentre si affronta una discesa di
modesta inclinazione, il motore a benzina si arresta* ed entra in funzione il
motore elettrico (motore di trazione).
Quando la leva del cambio si trova in posizione N, la batteria ibrida
(batteria di trazione) non viene caricata.
*: Quando la batteria ibrida (batteria di trazione) necessita di essere ricaricata, oppure
il motore è in fase di riscaldamento, ecc., il motore a benzina non si arresterà
automaticamente. ( P. 8 8 )
◆Durante la guida in condizioni normali
Viene utilizzato prevalentemente il motore a benzina. Il motore elettrico
(motore di trazione) all’occorrenza ca rica la batteria ibrida (batteria di
trazione).
◆In presenza di forti accelerazioni
Quando il pedale dell’acceleratore viene premuto con forza, alla potenza
del motore a benzina il motore elettrico (motore di trazione) provvede ad
aggiungere quella della batteria ib rida (batteria di trazione).
◆In fase di frenata (frenata rigenerativa)
Le ruote agiscono sul motore elettrico (motore di trazione) come un
generatore di elettricità, e in questo modo la batteria ibrida (batteria di
trazione) viene caricata.

881-3. Sistema ibrido
YARIS_HV_OM_Europe_OM52J96L

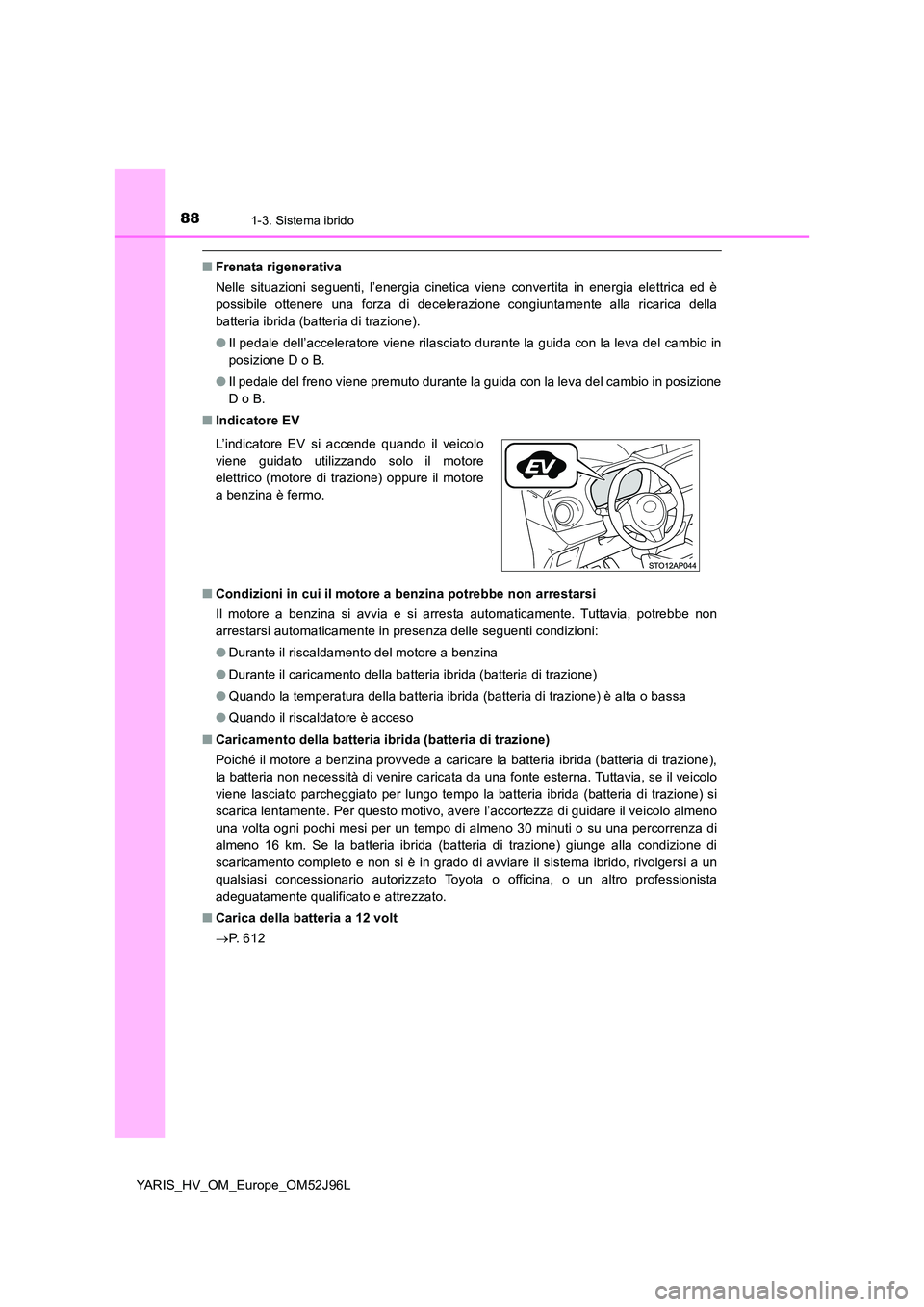

■Frenata rigenerativa
Nelle situazioni seguenti, l’energia cinetica viene convertita in energia elettrica ed è
possibile ottenere una forza di decelerazione congiuntamente alla ricarica della
batteria ibrida (batteria di trazione).
● Il pedale dell’acceleratore viene rilasciato durante la guida con la leva del cambio in
posizione D o B.
● Il pedale del freno viene premuto durante la guida con la leva del cambio in posizione
D o B.
■ Indicatore EV
■ Condizioni in cui il motore a benzina potrebbe non arrestarsi
Il motore a benzina si avvia e si arresta automaticamente. Tuttavia, potrebbe non
arrestarsi automaticamente in presenza delle seguenti condizioni:
● Durante il riscaldamento del motore a benzina
● Durante il caricamento della batteria ibrida (batteria di trazione)
● Quando la temperatura della batteria ibrida (batteria di trazione) è alta o bassa
● Quando il riscaldatore è acceso
■ Caricamento della batteria ibrida (batteria di trazione)
Poiché il motore a benzina provvede a caricare la batteria ibrida (batteria di trazione),
la batteria non necessità di venire caricata da una fonte esterna. Tuttavia, se il veicolo
viene lasciato parcheggiato per lungo tempo la batteria ibrida (batteria di trazione) si
scarica lentamente. Per questo motivo, avere l’accortezza di guidare il veicolo almeno
una volta ogni pochi mesi per un tempo di almeno 30 minuti o su una percorrenza di
almeno 16 km. Se la batteria ibrida (batteria di trazione) giunge alla condizione di
scaricamento completo e non si è in grado di avviare il sistema ibrido, rivolgersi a un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Carica della batteria a 12 volt
 P. 6 1 2
L’indicatore EV si accende quando il veicolo
viene guidato utilizzando solo il motore
elettrico (motore di trazione) oppure il motore
a benzina è fermo.

891-3. Sistema ibrido
1
Per la sicurezza e l’incolumità
YARIS_HV_OM_Europe_OM52J96L

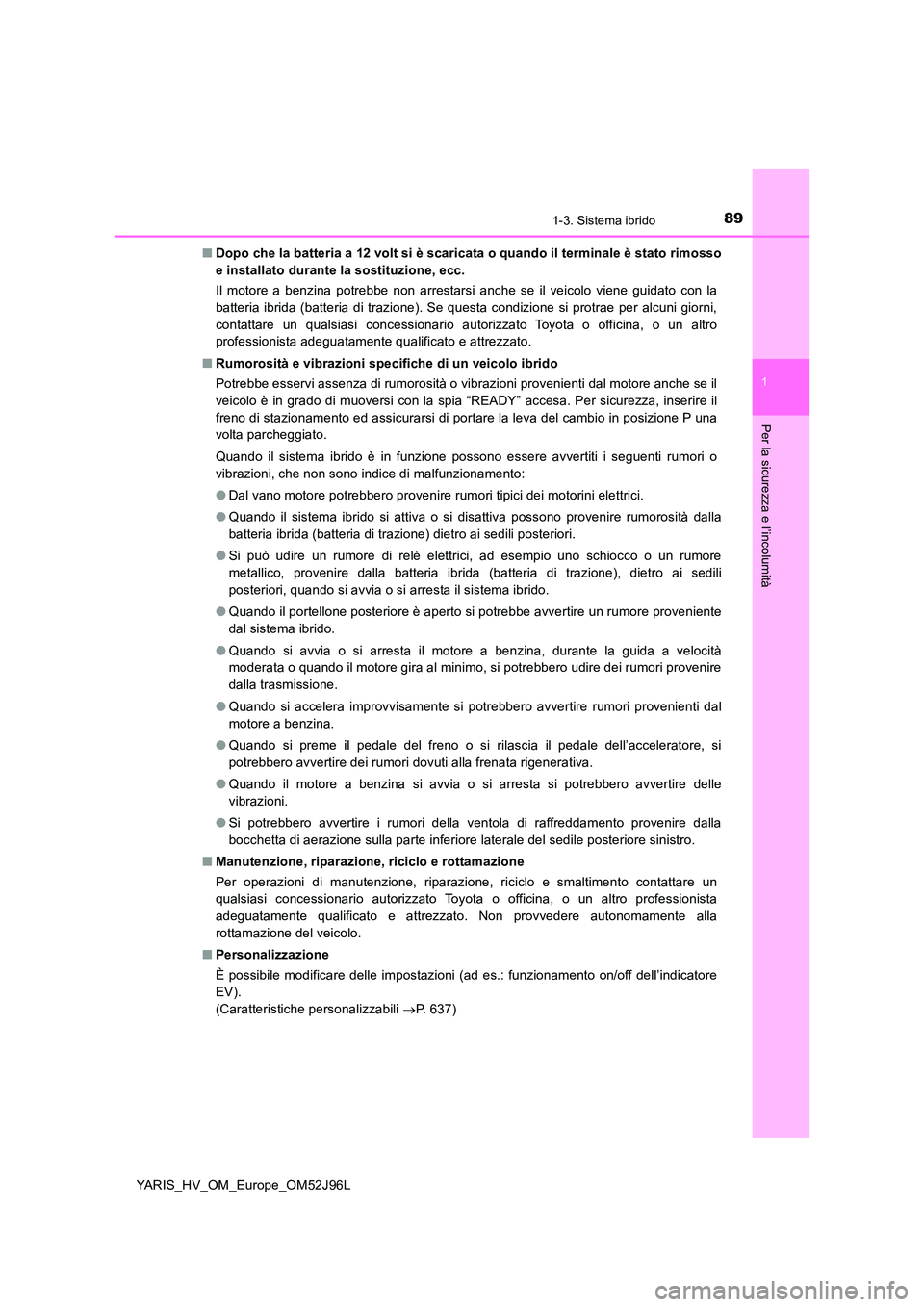

■ Dopo che la batteria a 12 volt si è scaricata o quando il terminale è stato rimosso
e installato durante la sostituzione, ecc.
Il motore a benzina potrebbe non arrestarsi anche se il veicolo viene guidato con la
batteria ibrida (batteria di trazione). Se questa condizione si protrae per alcuni giorni,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Rumorosità e vibrazioni specifiche di un veicolo ibrido
Potrebbe esservi assenza di rumorosità o vibrazioni provenienti dal motore anche se il
veicolo è in grado di muoversi con la spia “READY” accesa. Per sicurezza, inserire il
freno di stazionamento ed assicurarsi di portare la leva del cambio in posizione P una
volta parcheggiato.
Quando il sistema ibrido è in funzione possono essere avvertiti i seguenti rumori o
vibrazioni, che non sono indice di malfunzionamento:
● Dal vano motore potrebbero provenire rumori tipici dei motorini elettrici.
● Quando il sistema ibrido si attiva o si disattiva possono provenire rumorosità dalla
batteria ibrida (batteria di trazione) dietro ai sedili posteriori.
● Si può udire un rumore di relè elettrici, ad esempio uno schiocco o un rumore
metallico, provenire dalla batteria ibrida (batteria di trazione), dietro ai sedili
posteriori, quando si avvia o si arresta il sistema ibrido.
● Quando il portellone posteriore è aperto si potrebbe avvertire un rumore proveniente
dal sistema ibrido.
● Quando si avvia o si arresta il motore a benzina, durante la guida a velocità
moderata o quando il motore gira al minimo, si potrebbero udire dei rumori provenire
dalla trasmissione.
● Quando si accelera improvvisamente si potrebbero avvertire rumori provenienti dal
motore a benzina.
● Quando si preme il pedale del freno o si rilascia il pedale dell’acceleratore, si
potrebbero avvertire dei rumori dovuti alla frenata rigenerativa.
● Quando il motore a benzina si avvia o si arresta si potrebbero avvertire delle
vibrazioni.
● Si potrebbero avvertire i rumori della ventola di raffreddamento provenire dalla
bocchetta di aerazione sulla parte inferiore laterale del sedile posteriore sinistro.
■ Manutenzione, riparazione, riciclo e rottamazione
Per operazioni di manutenzione, riparazione, riciclo e smaltimento contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato. Non provvedere autonomamente alla
rottamazione del veicolo.
■ Personalizzazione
È possibile modificare delle impostazioni (ad es.: funzionamento on/off dell’indicatore
EV).
(Caratteristiche personalizzabili P. 637)

901-3. Sistema ibrido
YARIS_HV_OM_Europe_OM52J96L

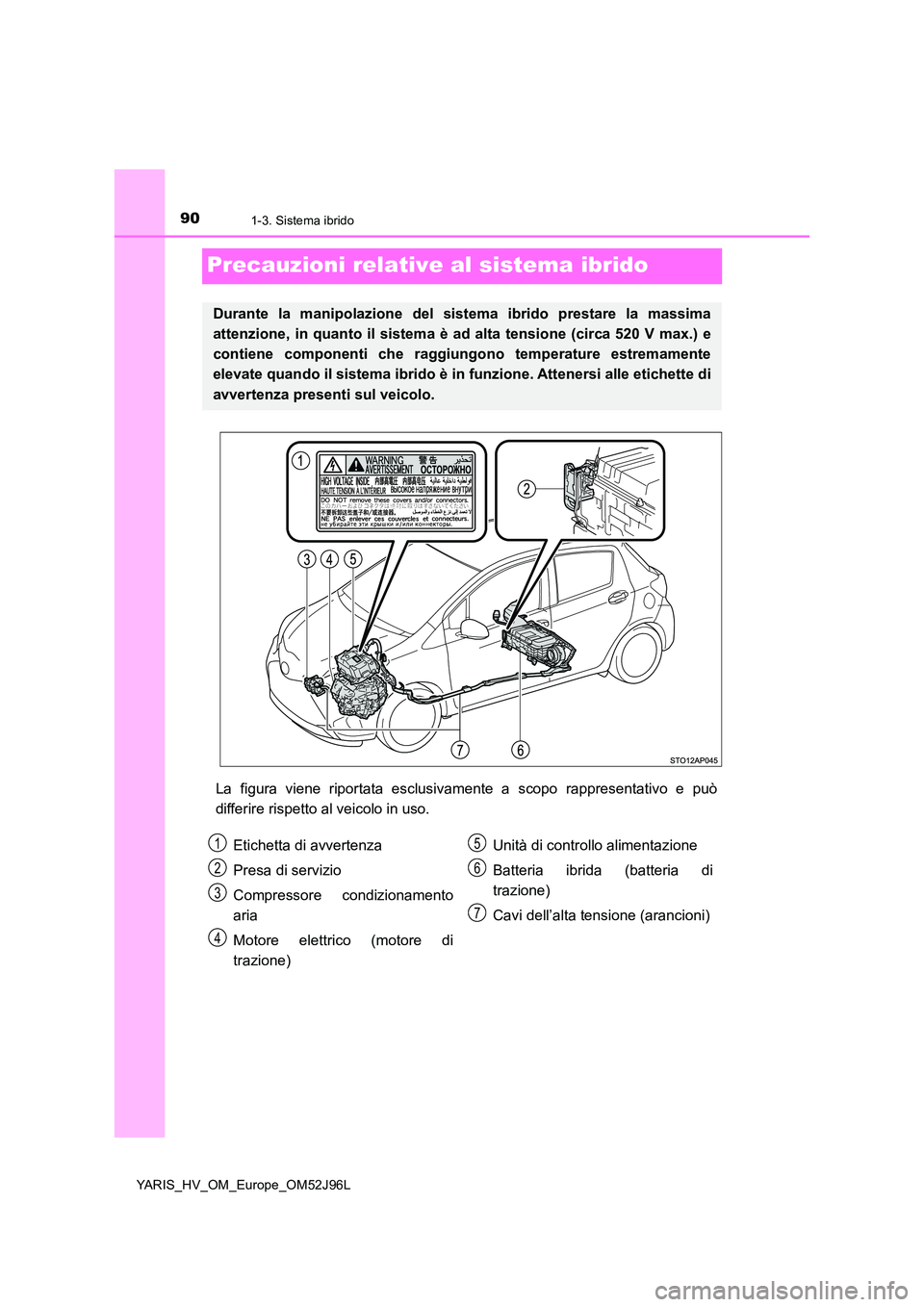

Precauzioni relative al sistema ibrido
La figura viene riportata esclusivamente a scopo rappresentativo e può
differire rispetto al veicolo in uso.
Durante la manipolazione del sistema ibrido prestare la massima
attenzione, in quanto il sistema è ad alta tensione (circa 520 V max.) e
contiene componenti che raggiungono temperature estremamente
elevate quando il sistema ibrido è in funzione. Attenersi alle etichette di
avvertenza presenti sul veicolo.
Etichetta di avvertenza
Presa di servizio
Compressore condizionamento
aria
Motore elettrico (motore di
trazione)
Unità di controllo alimentazione
Batteria ibrida (batteria di
trazione)
Cavi dell’alta tensione (arancioni)
1
2
3
4
5
6
7
